Сетевой накопитель Synology DS-101g+ Disk Station

Дисковый сервер 6-in-1 с гигабитным интерфейсом — «научный» подход к «объединению»

В ходе тестирований и обзоров многочисленных сетевых накопителей мы неоднократно сетовали на то, что использование 100-мегабитного сетевого интерфейса на корню губит производительность встроенных в них жестких дисков. На корню в данном случае означает как минимум порядок величины, если речь идет о потоковых данных и крупных файлах. Вместе с тем, применение гигабитного сетевого интерфейса теоретически могло бы позволить раскрыться скоростному потенциалу современных винчестеров почти полностью, поскольку многие материнские платы за последние года два также обрели поддержку гигабитной сети (не будем здесь об инерции сетевых админов, до сих пор предпочитающих «сотки»).

Одним из первых (хотя и не самых свежих) сетевых накопителей с поддержкой гигабитного Ethernet в нашу тестовую лабораторию попал контейнер Disk Station DS-101g+ от не самого раскрученного на российском рынке, хотя известного в мире производителя — тайваньской компании Synology.

Главной изюминкой DS-101g+ и является использованный в нём Gigabit Ethernet интерфейс (поскольку многие из безусловно интересных функций этого сетевого накопителя в том или ином виде уже присутствовали в Fast-Ethernet-продуктах этой компании). Вот мы и посмотрим, как это отразилось на производительности устройства. Впрочем, развитая и весьма полезная функциональность DS-101g+ также нами будет подробно рассмотрена, поскольку и сама по себе представляет немалый интерес для широкого круга пользователей.



Внешний вид и устройство

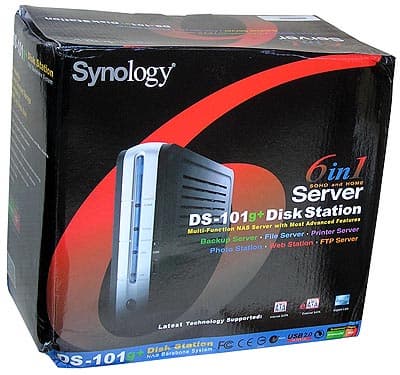

Synology DS-101g+ поставляется в чёрной стильной коробке прямоугольной формы (это мы ее немного помяли при тестировании ;)).

На ее лицевой части — название продукта и расшифровка того, что именно понимается под «6 in 1». Итак, DS-101g+ имеет следующие специальности (надеемся, что перевода и пояснений не требует):

  • Backup Server;
  • File Server;
  • Printer Server
  • Photo Station
  • Web Station
  • FTP Server

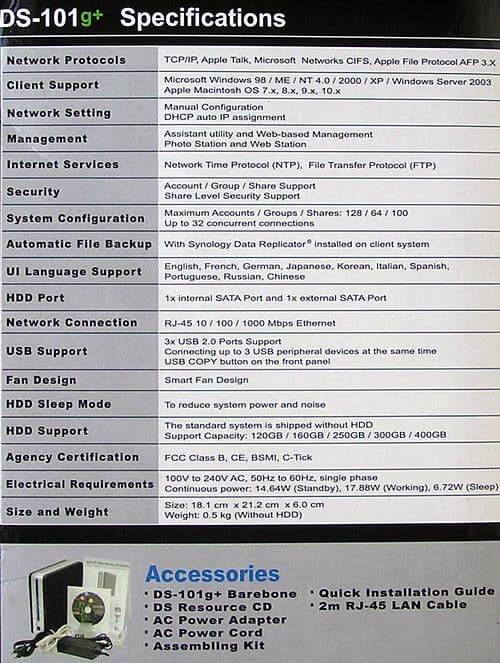

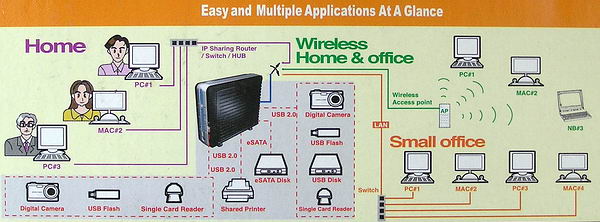

Другие плоскости коробки тоже не пропадают даром и содержат основные сведения об устройстве,

спецификации,

варианты его применения и проч.

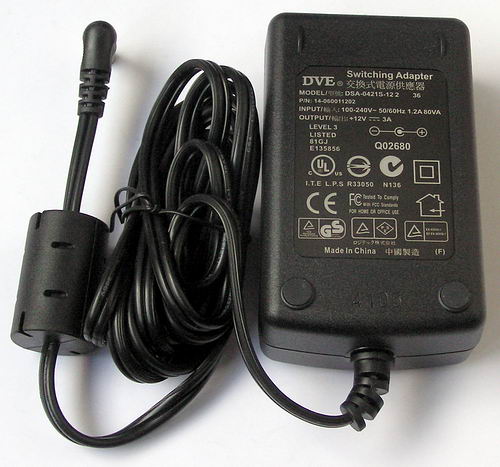

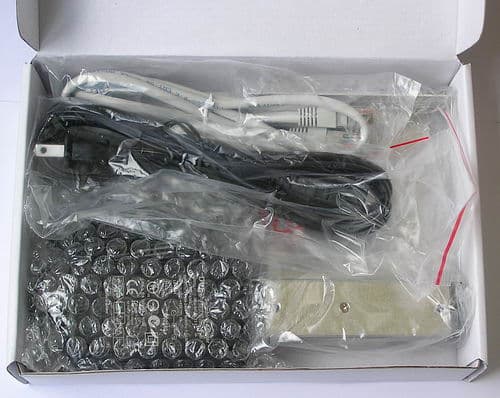

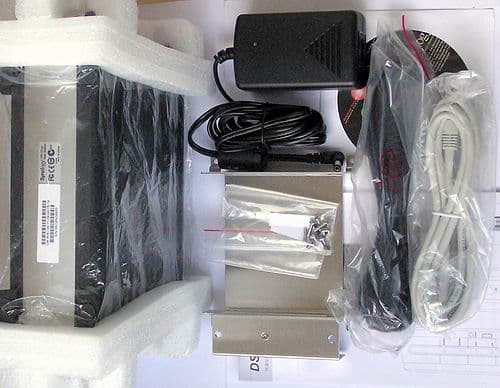

Внутри коробки кроме самого DS-101g+ находятся CD с ПО, сетевой адаптер питания (на выходе +12 В с током до 3 А), комплект для установки жёсткого диска (жестяной каркас и фурнитура), двухметровый патч-корд и Quick Installation Guide (5 языков, из европейских — английский).

Вся «мелочевка» заботливо разложена по пакетикам и помещена в отдельную картонную коробочку.

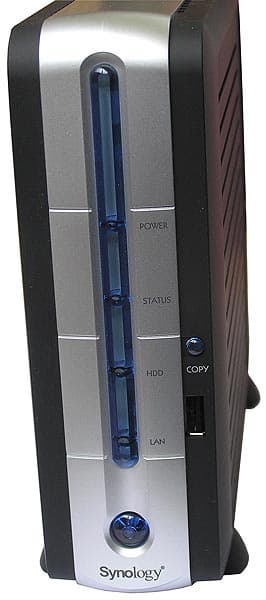

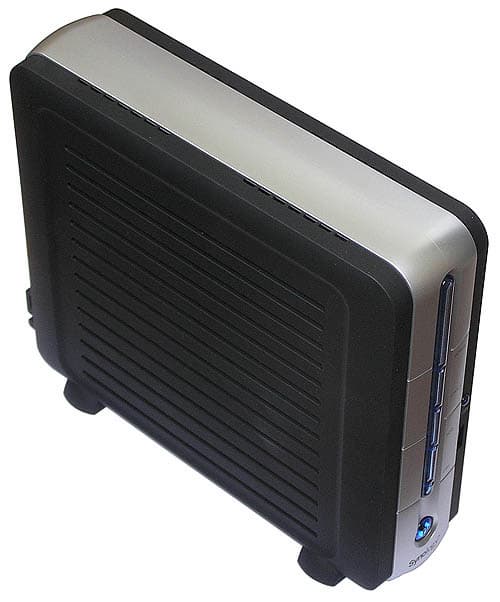

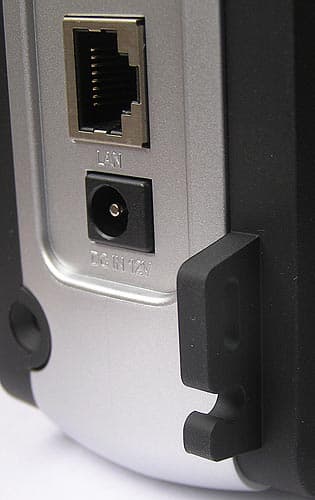

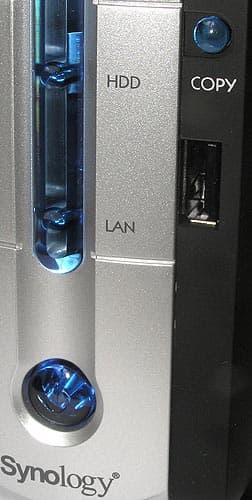

Synology DS-101g+ представляет собой солидный, почти квадратный в плане сэндвич с округлыми краями, тёмными боками и серебристой прослойкой между ними. На переднем торце имеются индикаторы POWER STATUS HDD и LAN (таблица дешифровки состояния устройства по ним прилагается в руководстве пользователя на диске),

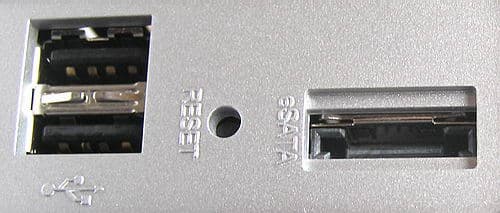

кнопка питания и разъем USB с кнопкой COPY над ним (предназначена для копирования на внутренний винчестер содержимого USB-дика с FAT32). На заднем выходное отверстие маленького (2,5 см) и потому шумноватого вентилятора, разъем eSATA, кнопку RESET, еще 2 разъема USB, RJ45 и разъем питания, а также ушко для кабеля безопасности.

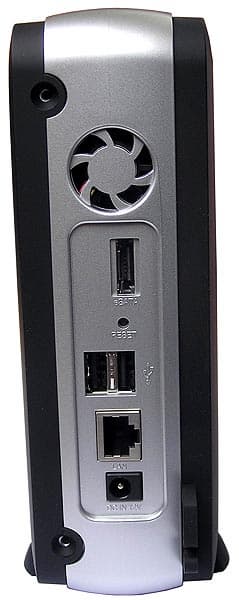

Производитель оговаривает только вертикальное рабочее положения для DS-101g+, для чего снизу у устройства есть две пары выступающих ножек.

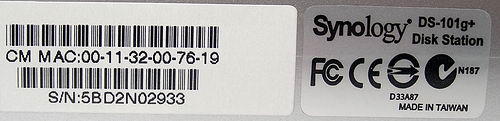

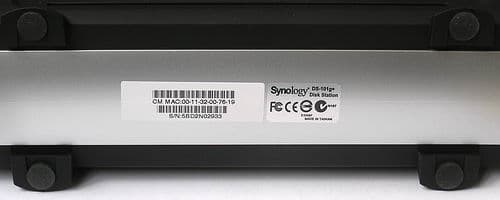

Там же наклеен стикер с серийником и MAC-адресом устройства.

Обратим внимание, что устройство сделано на Тайване.

Темные бока изготовлены из матовой, приятно-каучуковой на ощупь пластмассы и снабжены вентиляционными отверстиями. Один бок является крышкой (2 винта на торце), дающей доступ к посадочному месту для винчестера (устанавливается в жестяной каркас), второй по сути — станина для крепления материнской платы и винчестера. Плата действительно вполне заслуживает названия материнской — монтаж выглядит весьма пристойно, даже обозначения для разъёмов и индикаторов нанесены.

Отвернув четыре винта получаем возможность ознакомиться с железной начинкой DS-101g+. Основные компоненты её таковы:

  • Интегрированный хост-процессор Freescale MPC8241
  • двухпортовый PCI to SATA150 хост-контроллер Silicon image SATALink SiI3512ECTU128
  • USB 2.0 хост-контроллер NEC D720101GJ
  • 128-Мбитный чип флеш-памяти SPANSION S29GL128N11TAL01
  • два 256-Мбитных SDRAM чипа PSC A2V56S40BTP
  • Gigabit Ethernet контроллер Marvell Yukon 88E8001-LKJ

Несмотря на похвальную открытость в одних вопросах (например, нечасто встретишь полный перечень портов, используемых встроенными приложениями), в других Synology демонстрирует отношение, оставляющее желать лучшего. Так, хотя в соответствии с GPL-лицензией исходники встроенного ПО следует распространять бесплатно, получить их вам удастся только заплатив 20$ за доставку. Также странным образом на сайте производителя не нашлось места для рассматриваемой модели в разделе продуктов (ее в модельном ряду не так давно сменила DS107, поэтому о 101-й решили «забыть»), хотя в прочих упоминания о ней всё же встречаются, и главное, по счастью, в разделе Firmware & Utilities. ;-)



Характеристики аппаратного обеспечения

Процессор: Freescale MPC 8241

Память:

  • SDRAM 64 Мбайт
  • Флэш-память 16 Мбайт

Порты SATA:

  • 1 порт SATA для внутреннего жесткого диска
  • 1 порт еSATA для подключения внешнего диска

Подключение сети: RJ-45 Ethernet 10/100/1000 Мбит/с


Поддержка USB:

  • USB 2.0/1.1;
  • Поддерживается 1 USB-принтер (для пользователей Mac: DS-101g+ поддерживает только совместно используемые USB-принтеры с PostScript);
  • Поддерживается до 3 дисков с интерфейсом USB;
  • Кнопка USB copy на передней панели;

Дополнительный жесткий диск:

Стандартная система поставляется без жесткого диска
Поддержка емкости:

  • внутренний диск до 500 Гбайт
  • внешний диск до 750 Гбайт

Сертификация:

FCC класс B, CE, BSMI, C-Tick

Требования к электрическому питанию и условиям работы:

Напряжение питания: 100-240 В переменного тока частотой 50 -60 Гц.
Максимальная длительная потребляемая мощность:

  • режим ожидания: 14.64 Вт;
  • рабочий: 17,88 Вт;
  • нерабочий: 6,72 Вт

Рабочая температура: 10 - 35°C
Температура хранения: -10 - 70°C)
Относительная влажность: от 5% до 95%, без конденсации
Максимальная рабочая высота: 3 000 м

Габариты и масса:

  • Габаритные размеры: 18,1×21,2×6 см
  • Масса: 0,5 кг (без жесткого диска)

Характеристики программного обеспечения

Поддержка транспортных сетевых протоколов:

  • TCP/IP
  • AppleTalk

Поддержка файловых сетевых протоколов:

  • Microsoft Networks CIFS
  • Apple File Protocol AFP 3.0

Поддержка клиентов:

  • Microsoft Windows 98 / ME / NT 4.0 / 2000 / XP / Windows Server 2003
  • Apple Macintosh OS 7.x, 8.x, 9.x, 10.x

Настройка сети:

  • Ручная конфигурация
  • Автоматическое назначение IP-адресов по DHCP

Управление устройством:

  • посредством утилиты Synology Assistant (автоматический поиск устройств, подключенных к сети)
  • браузером

Интернет-сервисы:

  • NTP
  • FTP

Безопасность:

  • Поддержка учетных записей/групп/совместного использования папок

Конфигурация системы:

  • Максимальное количество учетных записей: до 128
  • Максимальное количество групп: до 64
  • Максимальное количество совместно используемых файлов: до 100
  • Максимальное количество одновременных соединений до 32

Языки локализации:

Поддержка языков пользовательского интерфейса (не для всех версий прошивок):

  • английский,
  • французский,
  • немецкий,
  • японский,
  • корейский,
  • итальянский,
  • испанский,
  • португальский,
  • русский,
  • китайский.

Резервное копирование:

  • данные Windows ПК резервируются на DS-101g+ (при помощи утилиты Synology Data Replicator II, см. ниже);
  • данные устройств USB (менее 4 Гбайт) резервируются на DS-101g+ посредством кнопки COPY;
  • данные на DS-101g+ резервируются на диски с интерфейсом USB/eSATA.



Функционирование

Хотя входящие в комплект поставки утилиты и web-интерфейс управления были русифицированы, ввиду значительного количества изменений в последней версии прошивки v2.0.3 — 0460 (в том числе и существенных — была добавлено новые функции DS-101g+ Web Download Manager и iTunes Server, так что в принципе производитель может уже говорить о «8 in 1» ) было принято решение описывать и тестировать DS-101g+ применительно именно к ней.

В целом функциональные возможности ПО — как утилит, так и встроенного — вполне устоялся и у разных производителей отличается незначительно.

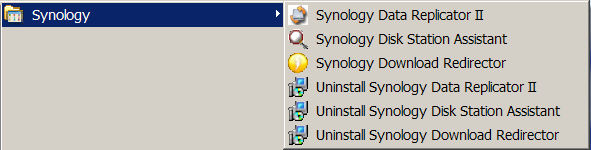

Здесь мы имеем на диске стандартный джентльменский набор:

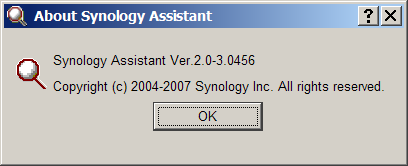

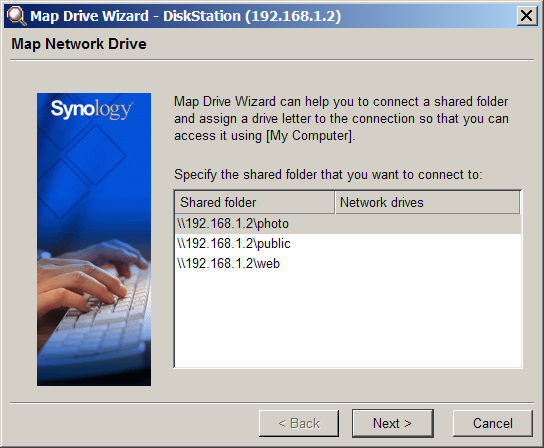

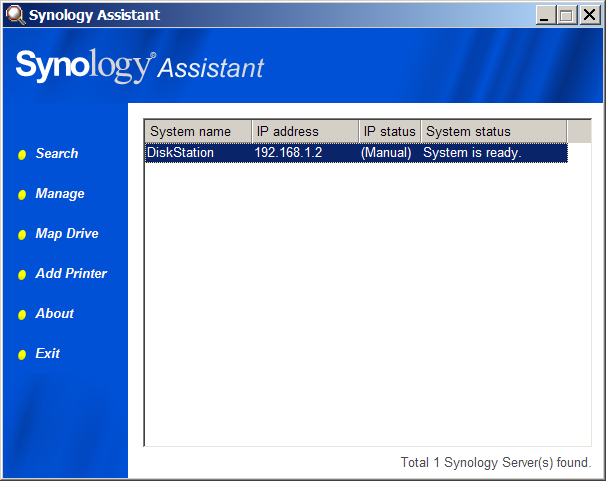

  • утилита управления Synology Assistant (см. скриншот 1, скриншот 2 и скриншот 3);

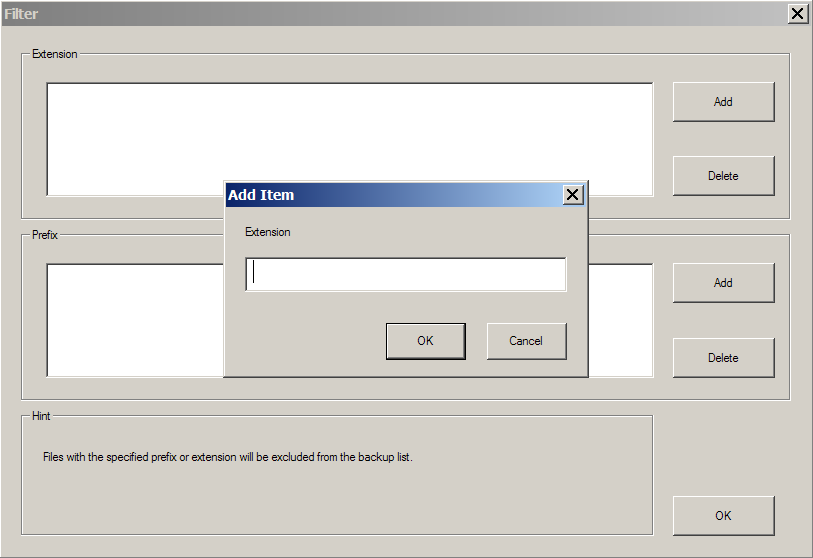

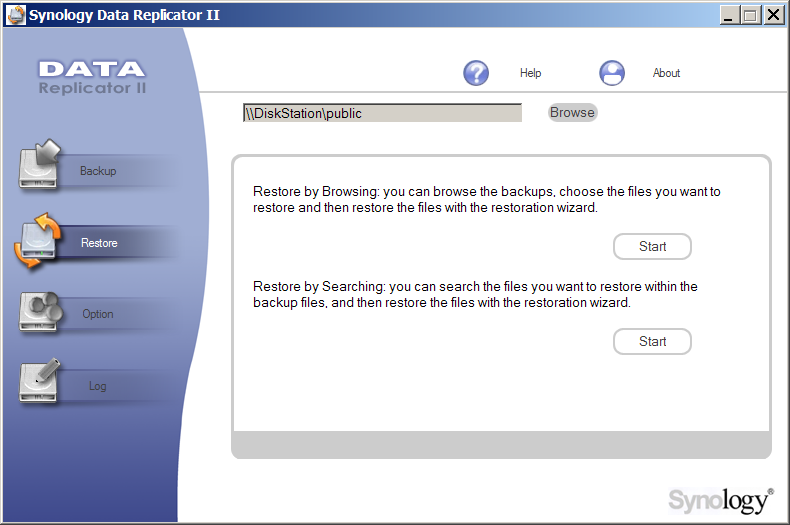

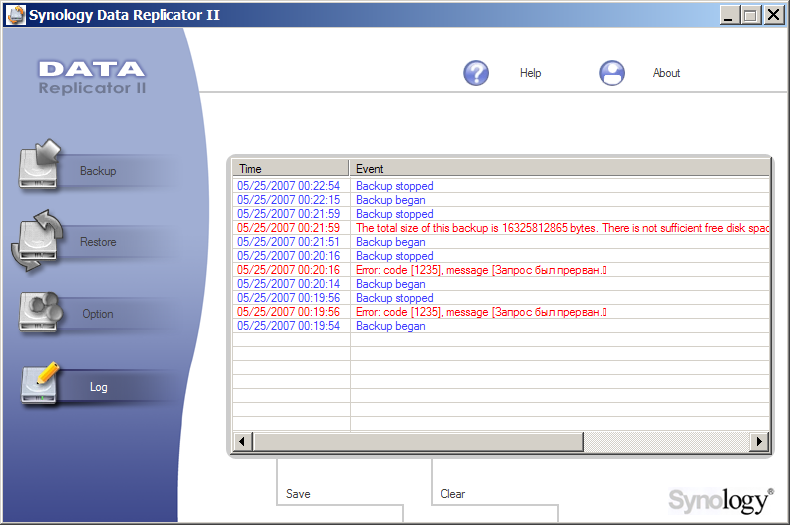

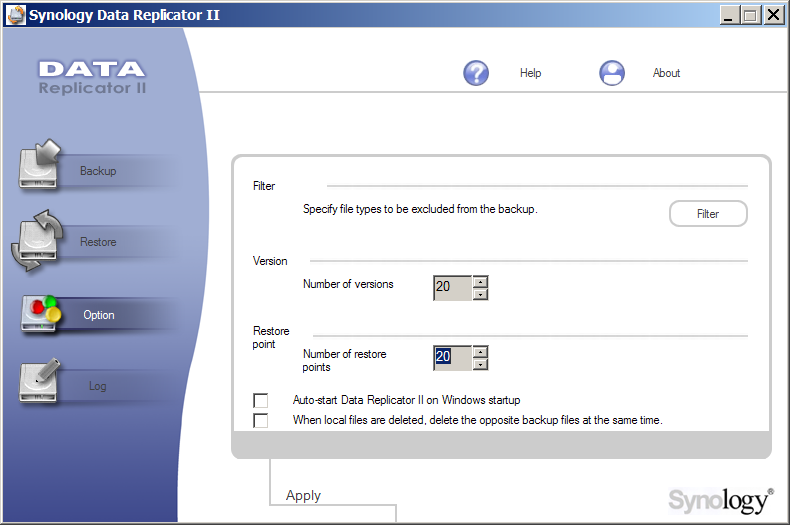

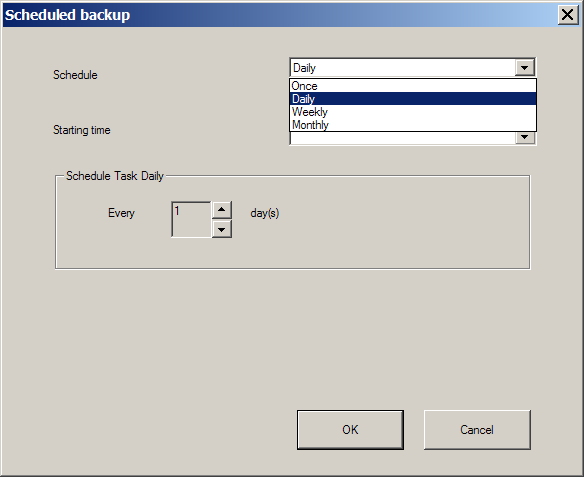

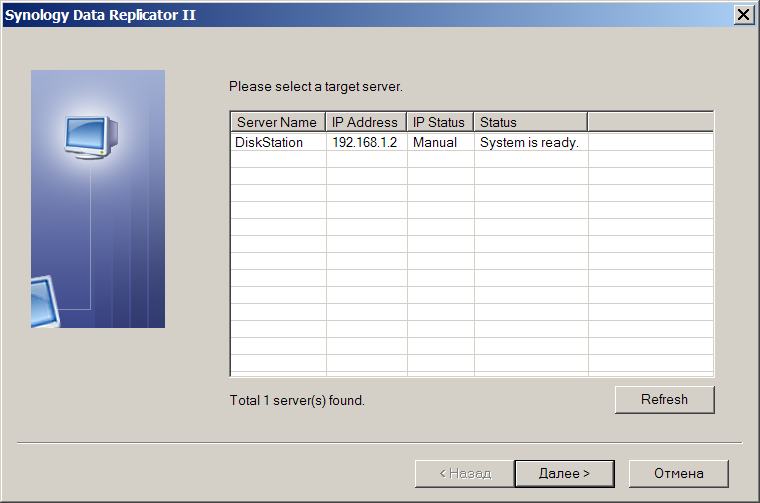

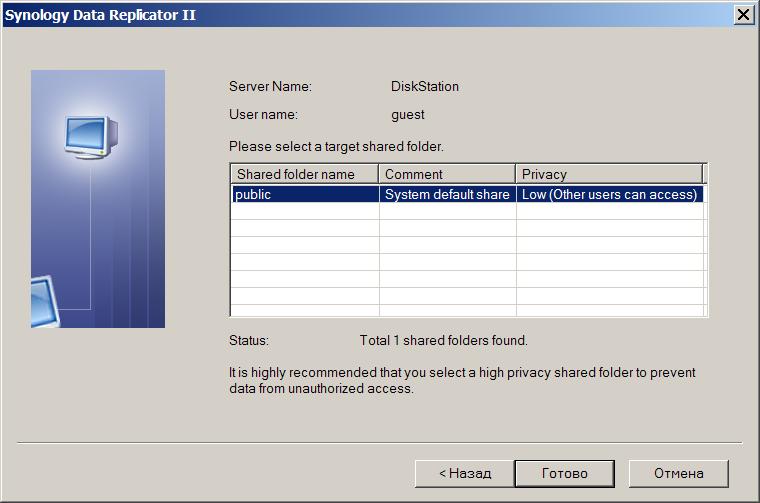

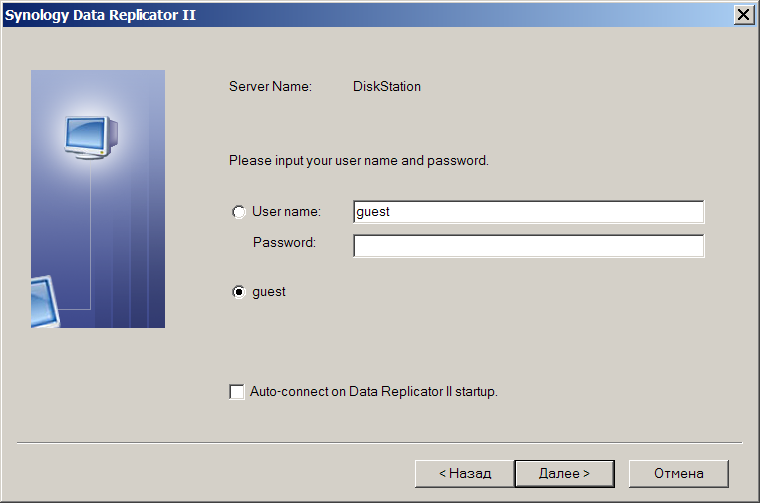

  • утилита резервного копирования Synology Data Replicator II (см. скриншоты 01, 02, 03, 04, 05, 06, 07, 08, 09) — ничего особенного, файловое копирование с возможностью откатов, синхронизации и запуска по расписанию — но без возможности компрессии;
  • Synology Download Redirector — утилита для взаимодействия с Download Service из встроенного ПО (возможность закачки файлов из Интернета в том числе и по бит-торрентам).

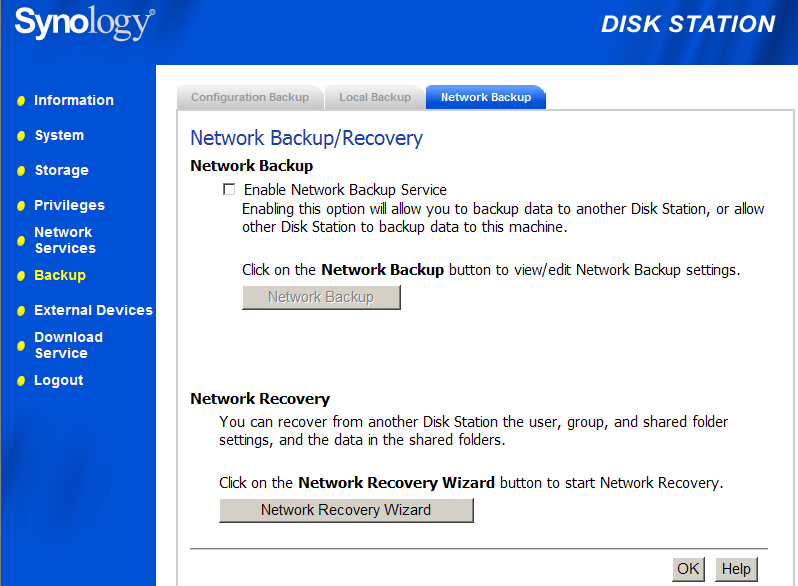

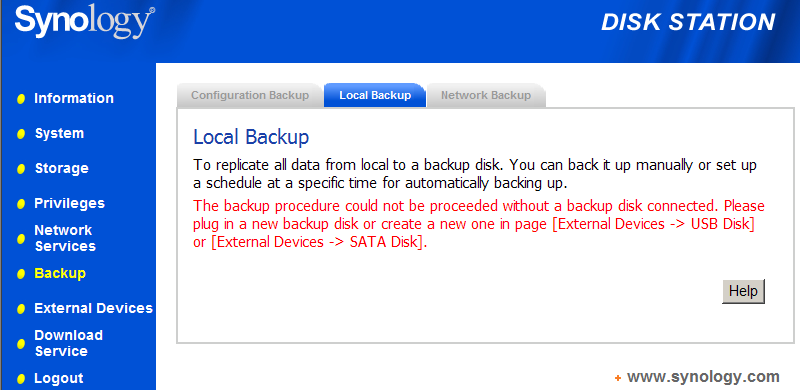

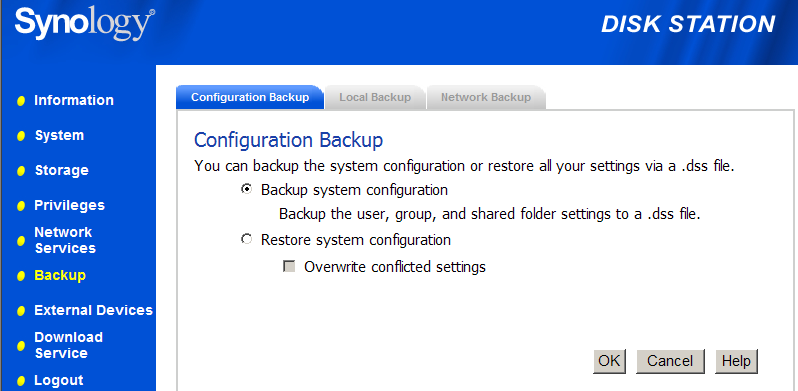

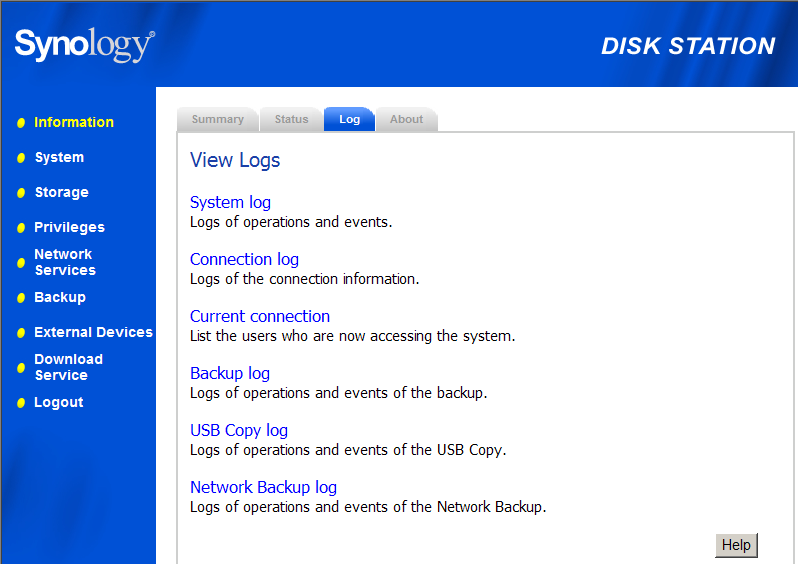

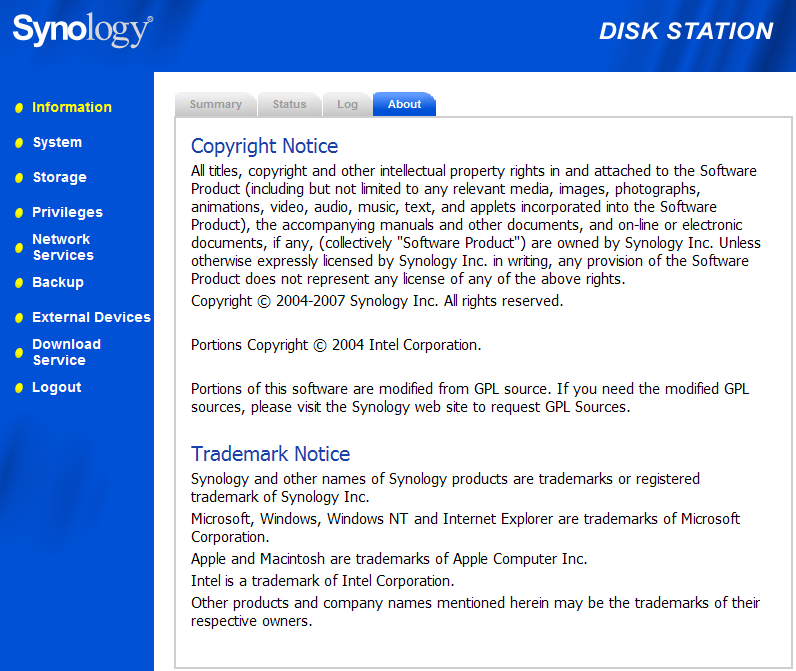

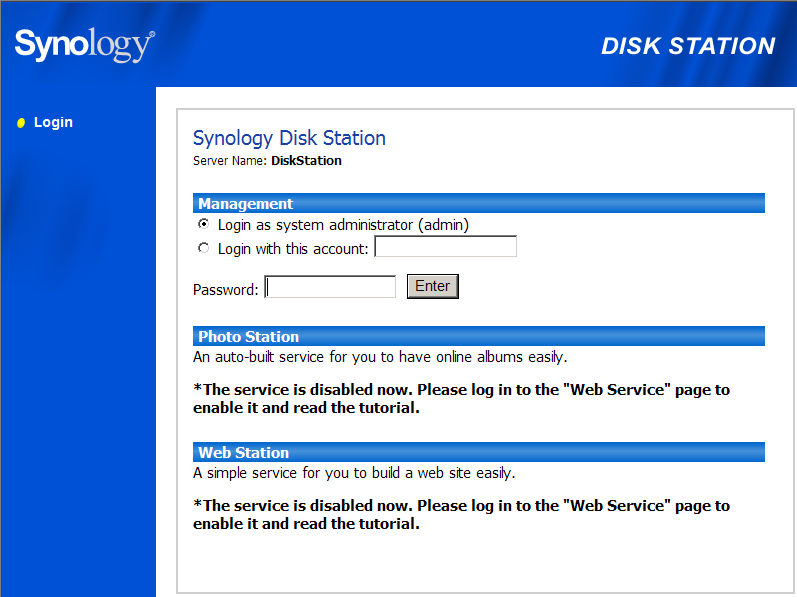

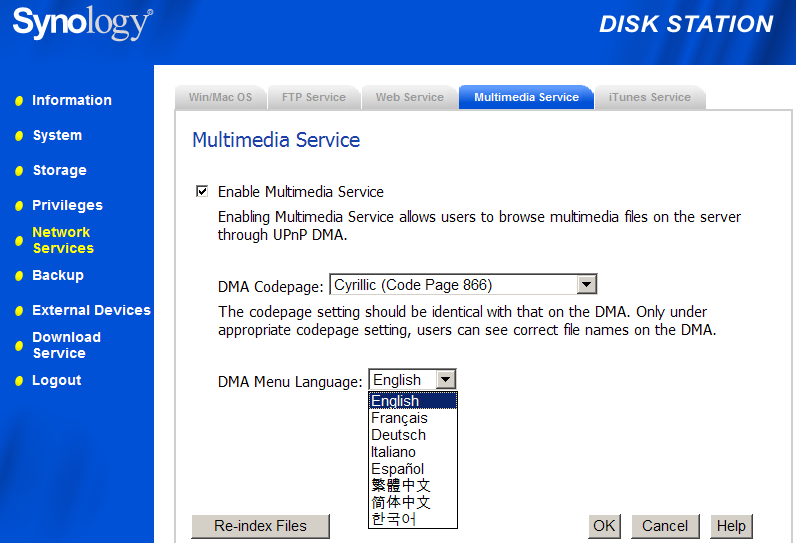

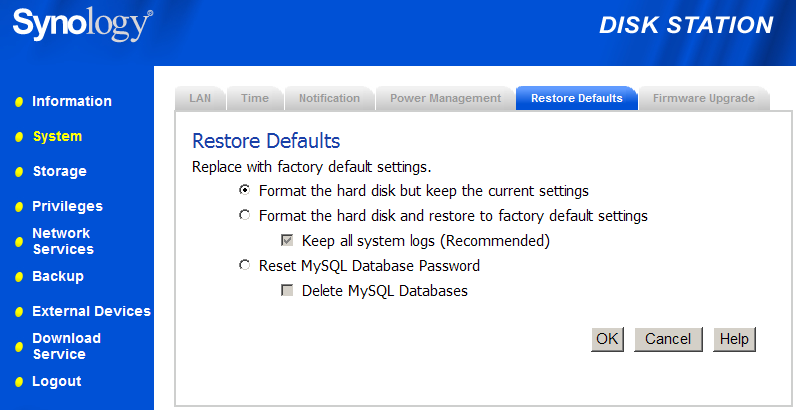

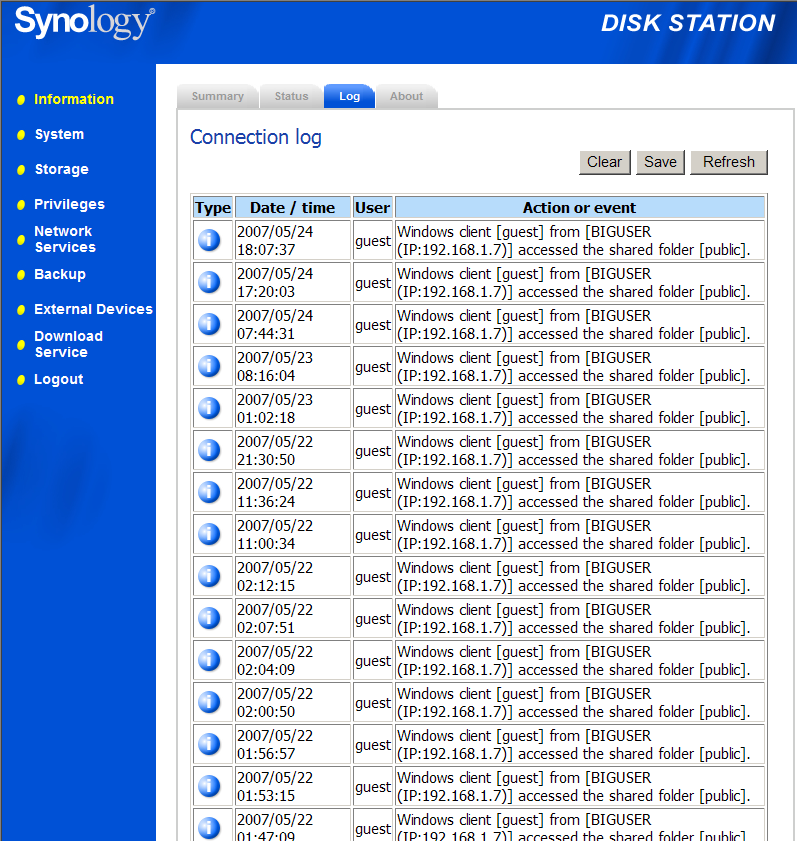

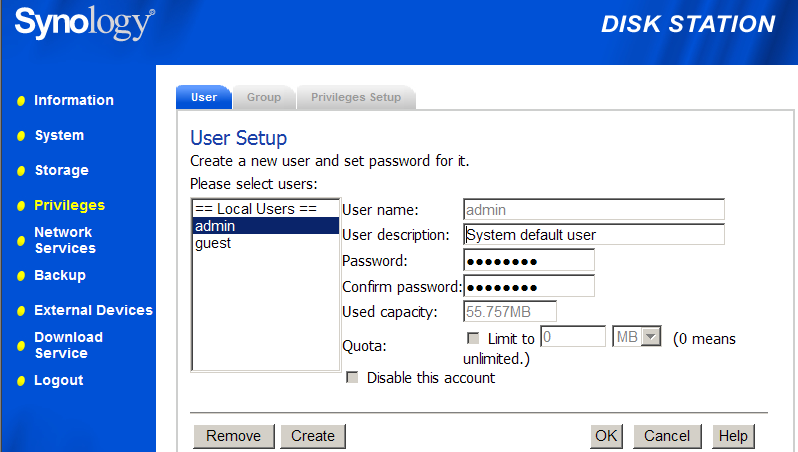

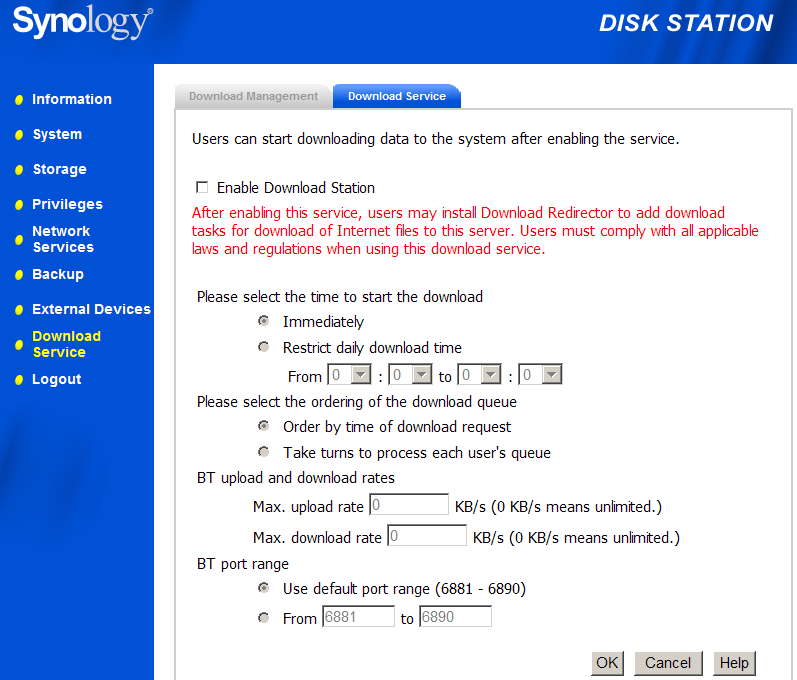

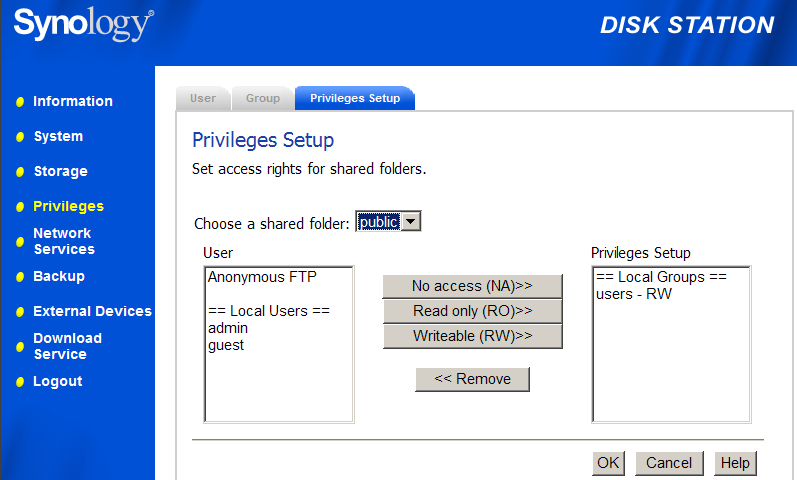

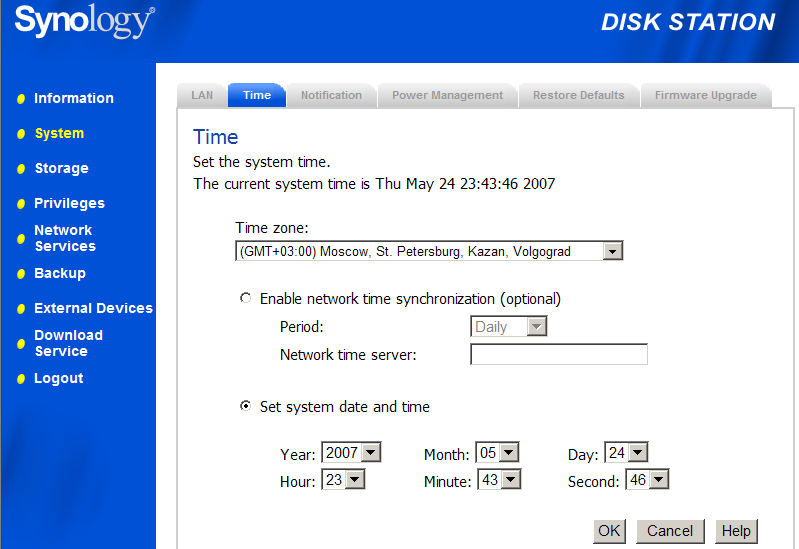

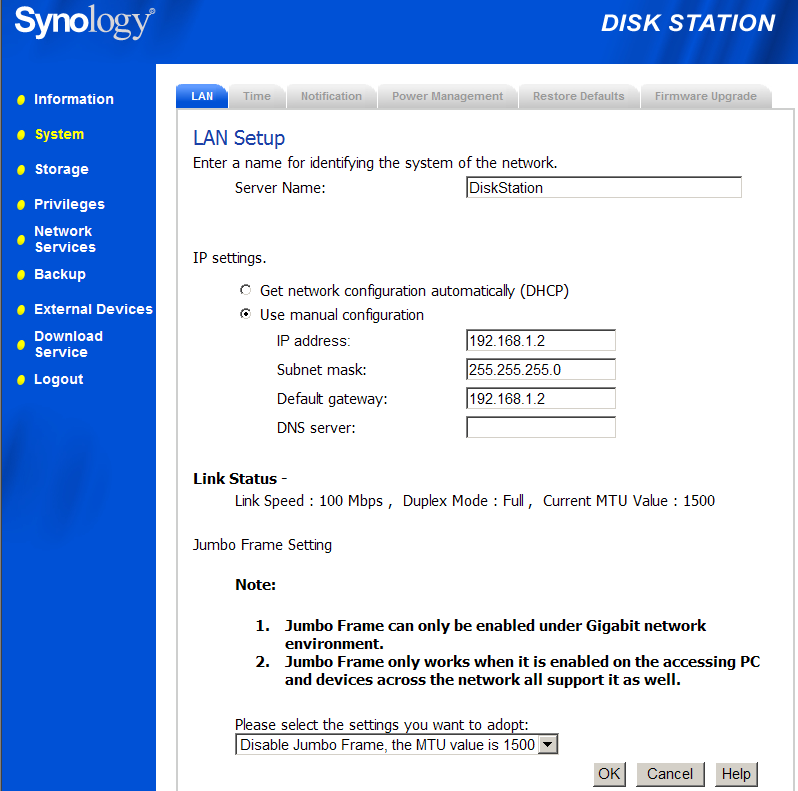

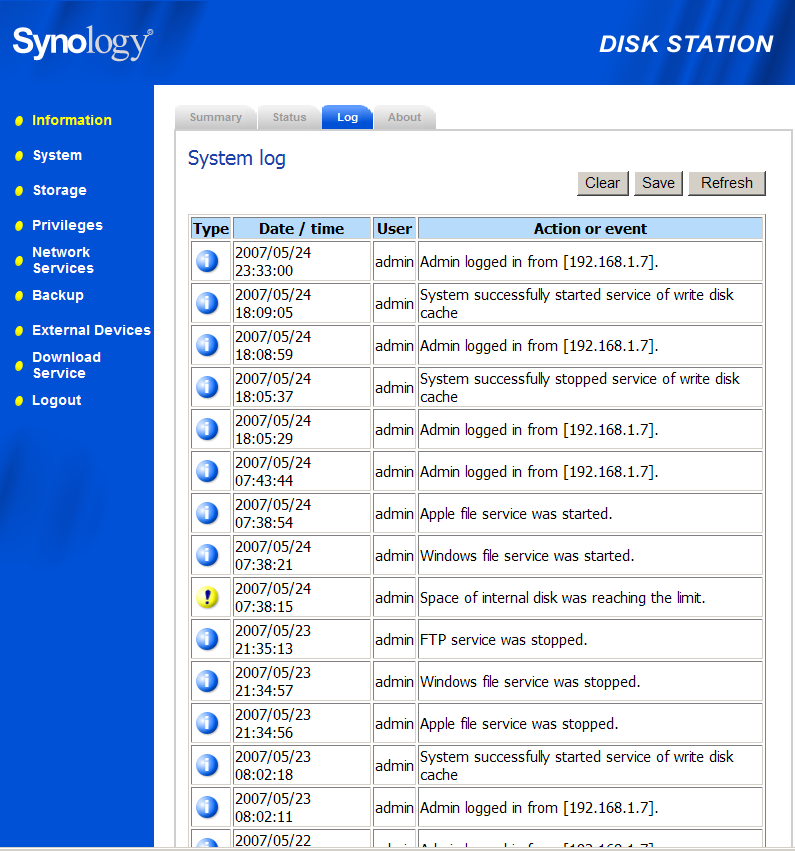

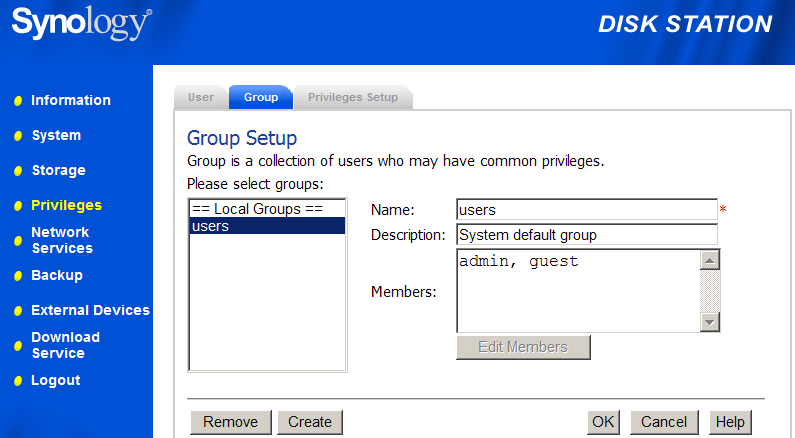

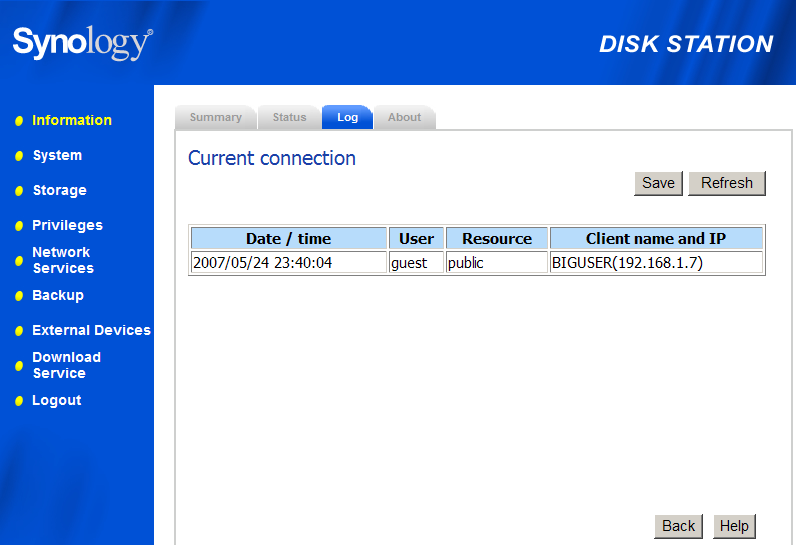

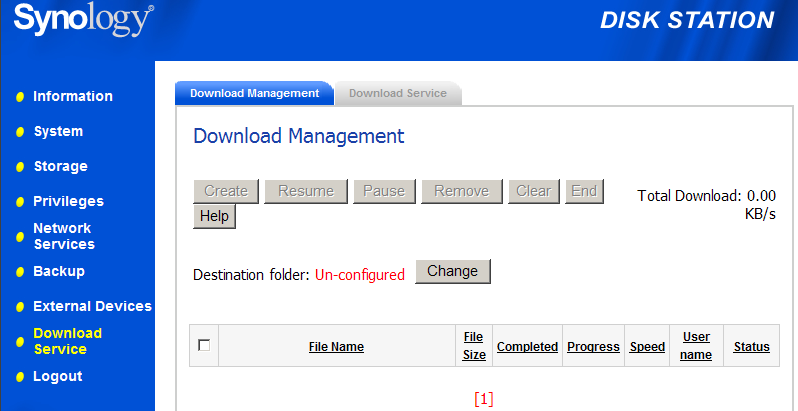

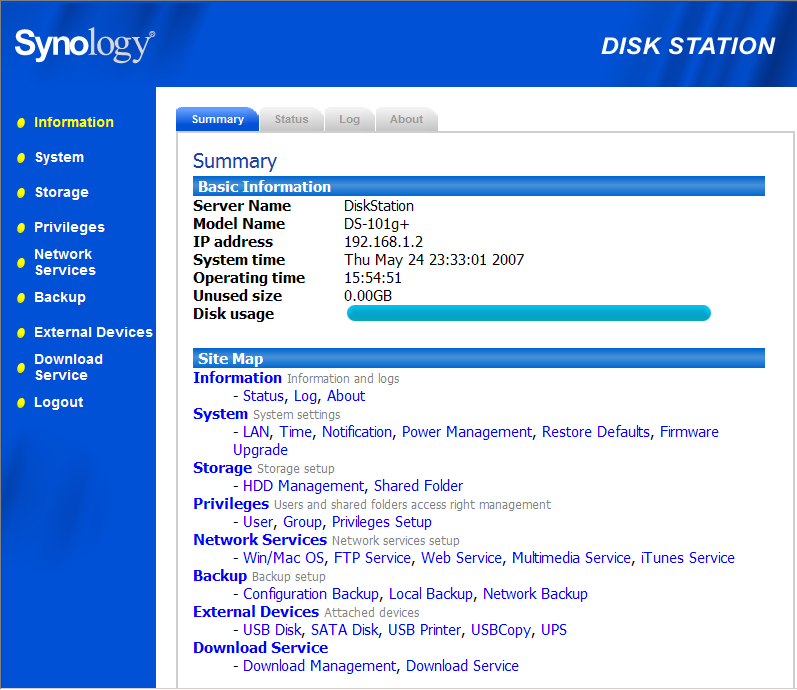

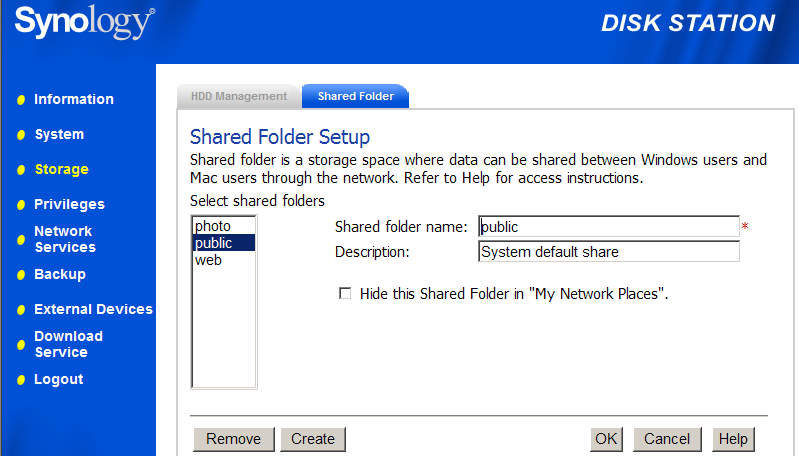

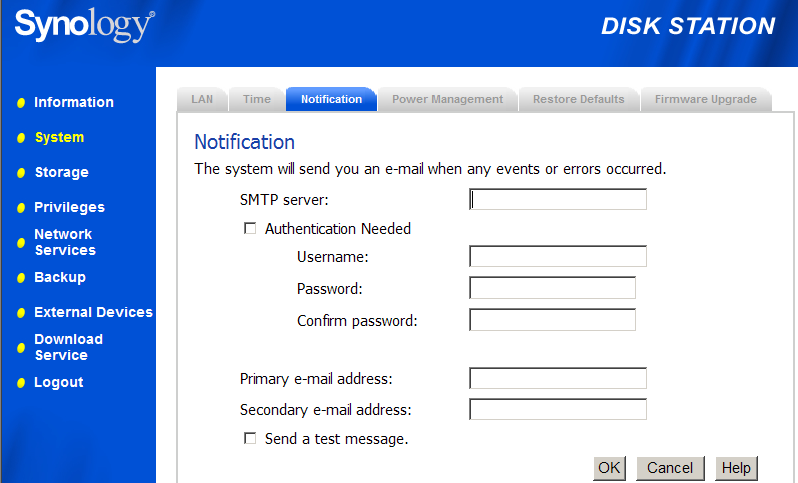

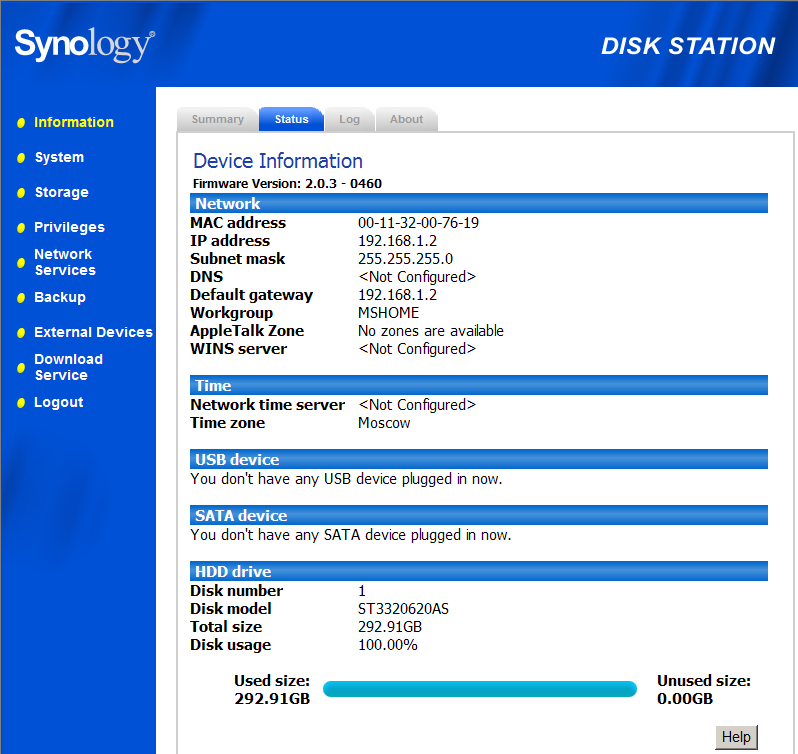

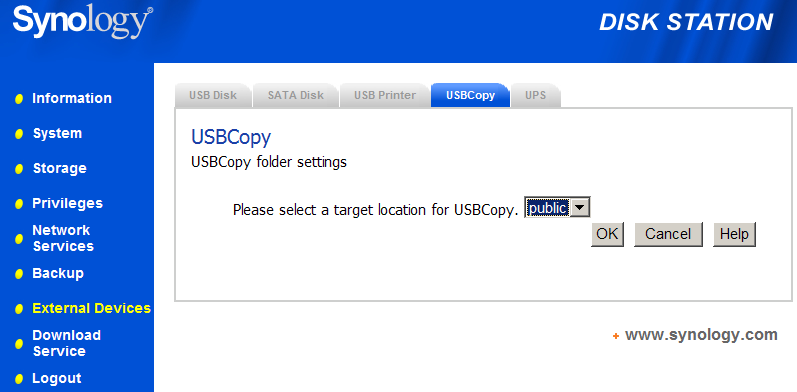

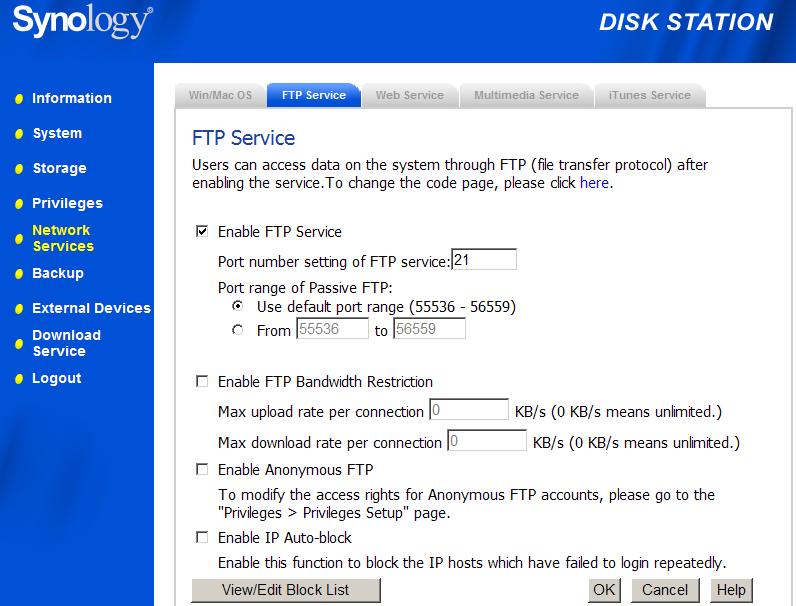

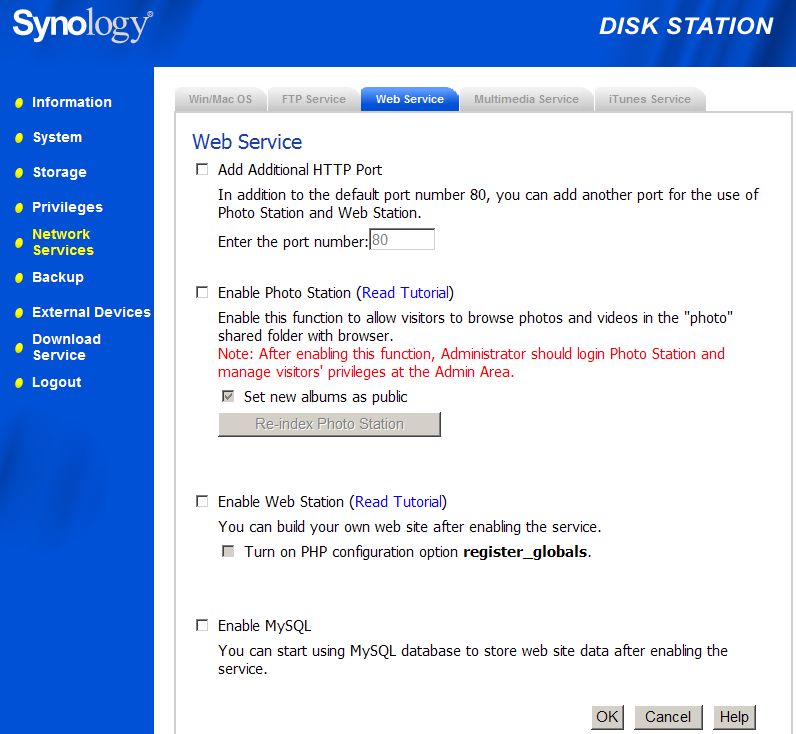

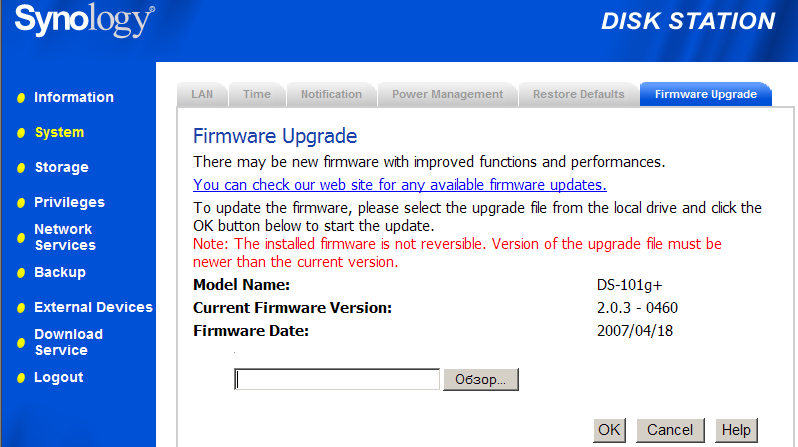

Что до встроенного ПО (полный набор красноречивых скриншотов для интересующихся подробностями: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30), то как уже отмечалось, назначение и конкуренты обусловливают его функциональность, поэтому оно похоже на ПО большинства других NAS-устройств и отличается только перетасовкой карт в колоде, то бишь пунктов меню. Не сказать что последняя прошивка пошла на пользу логичности его организации — разметку диска, например, не сразу догадаешься искать в System / Restore Default, меню Storage кажется более подходящим местом для утилиты форматирования, а Shared Folders из последнего напротив скорей положено обитать в Privileges — впрочем, может быть это дело вкуса и привычки.

Отметим лишь заметные и свежие особенности:

  • возможность пользователям из доменов подключаться через Samba/FTP/AFP;

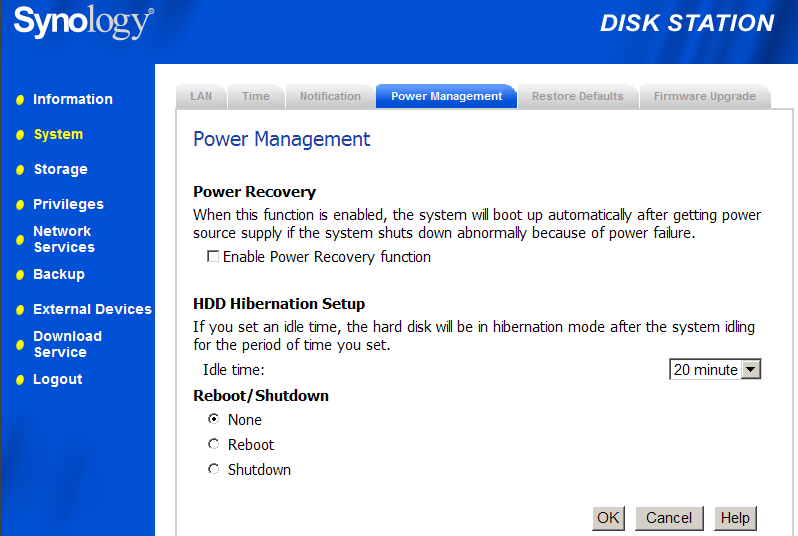

  • управление питанием встроенного диска и подключаемых (кстати, для подключаемых ограничение по поддерживаемой емкости — 750 Гбайт);
  • поддержка устройств бесперебойного питания через USB-интерфейс;
  • PHPMySQL;
  • мастер подключения USB-принтеров (список поддерживаемых ведётся на сайте производителя; подключение через USB-хаб как обычно недоступно);
  • возможность быстрой организации альбомов из своих фотографий (Photo Station II в меню Web Services);

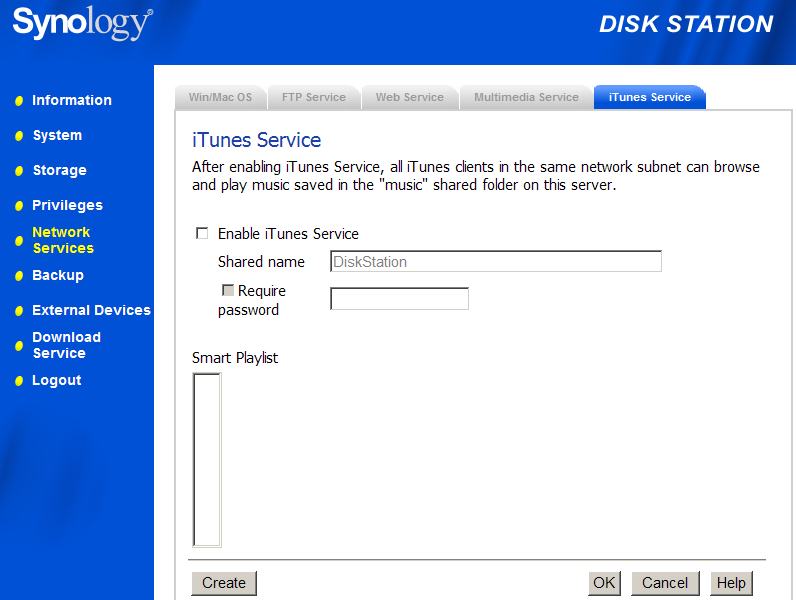

  • iTunes Server и UPnP DMA.

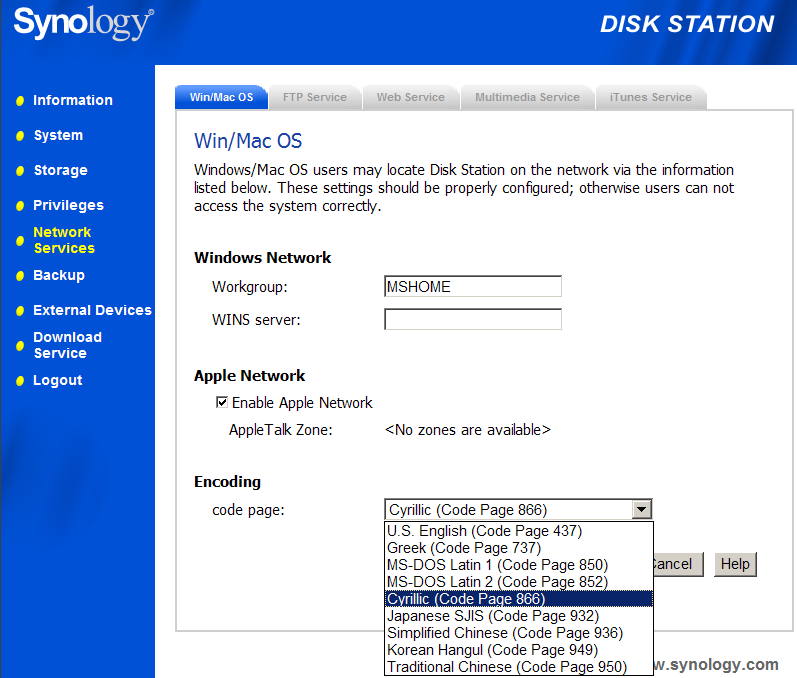

Приятно удивило, что DS-101g+ не испытывает традиционных проблем с русскими названиями файлов — там где многие другие NAS'ы (в частности при использовании USB COPY) превращают в их труху, DS-101g+ выполняет всё корректно.

Файловые системы. С чужими дисками в NTFS ведёт себя согласно рангу, то есть только чтение, свой форматирует в загадочный Native-формат, по утверждению производителя доступный пониманию только DS-101g+. На поверку на отформатированной в Native флэшке обнаружилась Ext3, вполне доступная из-под Windows (с дополнительно установленными драйверами) не только на чтение, но и на запись. Нет особых оснований полагать, что она же не используется для встроенного диска, так что случись неприятность, за ваши данные вы сможете побороться.

В целом функционирование DS-101g+ с последней прошивкой во время тестирования отличалось стабильностью и не вызывало нареканий. Хотя сама процедура прошивки выглядит несколько усложнённой — обязательно необходимо вначале перезагрузить устройство и затем в течении 5 минут выполнить обновление из соответствующего пункта меню. Также и для сброса настроек в заводские нужно выполнить странный ритуал : держать нажатой кнопку Reset до двух коротких звуковых сигналов, после этого отпустить и через 5 секунд повторить нажатие.



Тестирование производительности

Поскольку до этого все проходившие наши тесты NAS'ы имели стомегабитный интерфейс, мы с нетерпением приступили к этапу тестирования, чтобы выяснить насколько оправданным окажется применение гигабитного и не будет ли это очередным PR-трюком для привлечения драгоценного пользовательского внимания к своему продукту. Поэтому было решено оценить не только способность DS-101g+ работать по новому, скоростному интерфейсу, но также и то, насколько благотворно сказалось его использование по сравнению со старым, стомегабитным. Переключение между режимами осуществлялось в настройках сетевой карты.

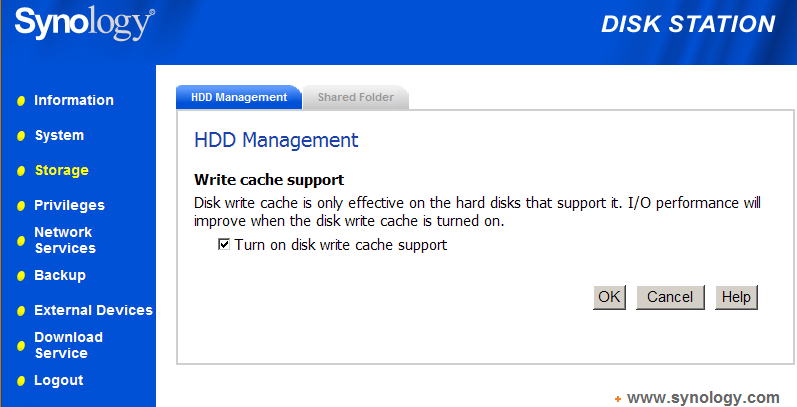

Кроме того, в опциях управляющего ПО DS-101g+ в разделе Storage / HDD Management имеется пункт Turn on disk write cache support, так что мы решили также проверить эффективность использованных алгоритмов кэширования записи.

Тестовый компьютер имел следующую конфигурацию:

  • Процессор AMD Athlon 64 3800+, 2400 MГц;
  • Материнская плата ASUS A8N-VM CSM на чипсете nVIDIA GeForce 6150;
  • Системная память 2×Corsair CMX512-3200C2;
  • Сетевой адаптер Nvidia nForce Networking Controller (интегрированный);
  • Видеоадаптер GeForce 6150 16 Мбайт (интегрированный);

При тестировании использовались следующие пакеты:

  • Intel IOMeter на паттернах с последовательным и случайным обращением;
  • FC-Test 1.0 build 13 на паттернах ISO (1 файл в 500 МБ), MP3 (100 файлов по 5 МБ), JPG (1000 файлов по 0,5 МБ) и WEB (5000 файлов по 50 кБ);

Внутрь DS-101g+ был помещён жесткий диск Seagate ST3320620AS. При тестировании дивайс подключался напрямую к Ethernet-порту компьютера комплектным патчкордом. Кроме того, набор тестов FC-Test был выполнен и для подключённой к одному из USB-портов DS-101g+ флешки TwinMOS Mobile Disk III объёмом 512 Мбайт для оценки того, как шустро DS-101g+ управляется с подключёнными устройствами.



Тесты в Iometer

Тесты скорости последовательного чтения показывают, что предельная пропускная способность накопителя Synology DS-101g+ в режиме стомегабитной сети на неплохом уровне (устипив лишь недавно оттестированной коробочке от Floston e-Storage Ethernet/USB Combo), хотя 9 с хвостиком Мбайт/с — это все же существенно ниже, чем у современных 2,5-дюймовых и 3,5-дюймовых внешних USB-винчестеров.

Опция кеширования записи, очевидно, накак не влияет на потоковую скорость при чтении, зато почти в полтора раза улучшает производительность потоковой записи DS-101g+, позволяя ему даже немного опередить прежнего рекордсмена от Floston. Заметим, что кеширование здесь дает о себе знать начиная с блоков размером 32 Кбайт и выше.

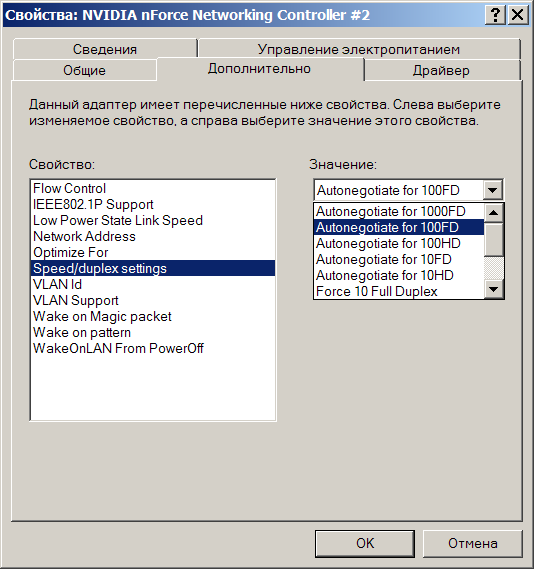

Итак, предвкушая драйв, переключаем наш сетевой контроллер на гигабитную скорость! И что же мы видим? Да, всего лишь двукратную прибавку скорости последовательного чтения у Synology DS-101g+. С одной стороны, это не так уж плохо, но с другой — по-прежнему меньше, чем у USB-накопителей (и подавно меньше, чем у собственно использованного винчестера).

При записи еще скромнее — без кеширования потоковая скорость на гигабоде почти такая же, как на Fast Ethernet, и лишь опция кеширования позволяет поднять ее до 16 Мбайт/с (что все равно меньше 18 Мбайт/с при чтении). Вам нужны комментарии? ;)

Впрочем, скорость последовательного чтения/записи — еще не самая главная характеристика накопителя. Важнее скорость работы с файлами, их чтение, запись, копирование и прочие повседневные операции, на производительность работы с которыми большое влияние оказывают алгоритмы работы контроллеров во всей цепи прохождения сигнала. Эти нагрузки мы имитируем в Intel Iometer специальными паттернами для крупных и мелких файлов по отдельности. Характер обращения к диску в данном случае случайный в пределах всего объема диска.

Как и при последовательном чтении, скорость чтения крупных (в районе полумегабайта) файлов по случайным адресам у Synology DS-101g+ оказывается достаточно высокой среди 100-мегабитных аналогов. Да вот только гигабитная сеть почти не приносит дивидендов — повышая на 30% быстродействие на данной операции при единичной очереди команд, она лишь на йоту обходит стомегабитку на более высоких очередях запросов. Возможно, все упирается в быстродействие встроенного в DS-101g+ микропроцессора.

При случайной записи крупных файлов наш герой сейя вообще никак не проявлял бы на фоне конкурентов, если бы в режиме кеширования записи скорость работы не возрастала на 30-40%. Пользы от гигабитного подключения здесь практически нет.

Еще печальнее картина для Synology DS-101g+ при работе с мелкими файлами. Во всех 4 режимах результаты практически идентичны как при случайном чтении «мелочи»,

так и при ее случайной записи. Видимо, здесь определяющий вклад вносит латентность (очевидно, немаленькая) обработки множественных запросов контроллером накопителя. Кстати, с подобным мы уже сталкивались, например, при недавнем тестировании коробки Floston, где для USB-подключения результаты практически повторили случай сетевого. То есть все уперлось в контроллер XiMeta.

Теперь взглянем на результаты теста имитации копирования крупных файлов по случайным адресам.

При копировании крупных файлов внутри самого сетевого диска производительность у Synology DS-101g+ оказывается на уровне лучших стомегабитных сетевых стораждей только если он использует кеширование записи! В противном случае быстродействием наш герой не блещет, даже если применяет гигабитный интерфейс.

При копировании же мелких файлов мы вновь убеждаемся в высокой латентности данного решения и крайне посредственную скорость вне зависимости от применяемого интерфейса и опции кеширования.

Последнее подтверждается и тестом имитации архивирования в пределах самого сетевого.

Интерес представляют паттерны, в которых имитируется работа диска Synology DS-101g+ в составе того или иного сервера. Для имитации такой работы дисков мы используем паттерны DataBase, File Server и Web Server.

В свете низкой производительности нашего героя на мелких файлах, мы были вправе ожидать скромных результатов и в серверной работе. Что не только подтвердилось, но и усилило отставание дивайса от конкурентов. Комментировать здесь нечего за исключением, разве что, слабости использованного в Synology DS-101g+ микропроцессора, сводящего на нет все остальные бонусы.

Впрочем, напоследок все же порадуем читателя и приведем результаты тестов Synology DS-101g+ в паттерне одновременного потокового чтения и записи 64-килобайтными блоками, что может характеризовать определенные задачи в работе серверов медиа-контента. Скорость работы DS-101g+ в этом случае оказывается на высоте, причем и гигабитный линк приносит свои плоды (хотя и не большие, около 30%), и кеширование записи очень выгодно, позволяя нашему герою с запасом опережать конкурентов.



Тесты непосредственных записи и чтения файлов

Для контрольной проверки реальной скорости работы Synology DS-101g+ с файлами (запись и чтение) также были проведены тесты в программе FC-Test 1.0 на паттернах ISO (1 файл в 500 Мбайт), MP3 (100 файлов по 5 Мбайт), JPG (1000 файлов по 0,5 Мбайт) и WEB (5000 файлов по 50 Кбайт).

Результаты тестирования при помощи FC-Test 1.0.
Тип подключения ПаттернCreate, Mбайт/cRead, Mбайт/c

Gigabit Ethernet
(с/без кеширования записи)

ISO

12,69 / 6,42

15,59

MP3

12,39 / 6,49

15,35

JPG

10,7 / 5,83

12,12

WEB

1,46 / 1,11

10,93

Fast Ethernet
(с/без кеширования записи)

ISO

8,11 / 6,1

8,63

MP3

8,17 / 6,3

8,64

JPG

6,44 / 4,96

8,36

WEB

1,58 / 1,23

8,14

Как видно, штанишки стомегабит действительно маловаты для DS-101g+, однако о гигабитности пока говорить рановато — скорее это 100Mb+ ;-). Реализация кеширования записи не оказалась пустым звуком — на 100Mb/c Ethernet прирост производительности составил 20-30%, а на Gigabit Ethernet подключении — вдвое! Впрочем, это только для крупных файлов, тогда как на мелких запись сильно тормозит независимо от продвинутых фич.

Кроме того, набор тестов FC-Test был выполнен и для подключённой к одному из USB-портов DS-101g+ флешки TwinMOS Mobile Disk III объёмом 512 Мбайт для оценки того, как шустро DS-101g+ управляется с подключёнными устройствами. Результаты тестирования внешнего флеш-диска TwinMOS Mobile Disk III при помощи FC-Test 1.0 приведены в следующей таблице.

Тип подключенияПаттернCreate, Mбайт/cRead, Mбайт/c

USB-порт DS-101g+

ISO

3,33

5,84

MP3

3,32

5,87

JPG

2,88

5,66

WEB

0,86

3,92

USB-порт на материнской плате

ISO

6,09

11,4

MP3

3,89

11,15

JPG

1,36

10,71

WEB

0,17

10,73

При рассмотрении результатов скорочтения/записи файлов DS-101g+ с флешки видим забавную картину — несмотря на то, что в целом наблюдается очень существенное (двухкратное) падение производительности, тем не менее при записи мелких файлов оно относительно менее заметно, нежели даже у прямого, к USB порт на материнской плате, подключения! Включение кеширования на запись у DS-101g+ при этом в обоих случаях никакого влияния на результаты не выявило.



Цена и доступность

На чуть ли не единственном словацком сайте за Synology DS-101g+ со 160-Гбайтным винчестером просят 320$, c 400-Гбайтным — 500$. В общем, данный продукт интересен сейчас скорее теоретически, как один из ранних представителей бюджетных, «бытовых» сетевых стораджей с гигабаитным сетевым портом. Поскольку и в линейке продуктов Synology ему на смену пришли обновленные модели, о которых мы расскажем в следующий раз.



Выводы

Если кратко, то можно сказать, что революции не случилось. Гигабитность Synоlogy DS-101g+ хотя, безусловно, и сказалась положительно на производительности устройства, но назвать её соответствующей ожиданиям нельзя. Конечно, надеяться, что бюджетный NAS, каковым и является Synоlogy DS-101g+, выдаст номинальные 125 Мбайт/с было бы, так сказать, немарксистской утопией, но все-таки… ;-) И немалая вина в этих провалах лежит, по нашему мнению, на примененной в DS-101g+ начинке, которая, собственно, во многом и тормозит потенциал интерфейса. И если на потоковых операциях и крупных файлах наш герой чувствует себя уверенно, как правило, заметно обгоняя 100-мегабитные продукты конкурентов, то на мелких файлах или в имитации серверной работы он просто захлебывается (видимо, из-за высокой латентности обработки команд встроенным процессором).

В принципе, оно и понятно — мало расширить канал, нужно обеспечить возможность его полноценной загрузки. С этим же, насколько можно судить, пока проблематично — то ли установка более производительного, нежели 266-мегагерцовый MPC8241, процессора нецелесообразна с точки зрения ценообразования, то ли в настоящее время попросту нет чипов этого класса, способных обеспечить адекватную примененному сетевому интерфейсу производительность. В связи с чем можно сделать малоутешительный вывод — безусловно, вскоре нас ожидает массовый переход производителей NAS-устройств на Gigabit Ethernet (магия больших чисел не оставляет другим производителям вариантов), но реальная производительность их будет лишь чуть превышать скорости, характерные для предыдущего, стомегабитного стандарта и прирастать будет очень постепенно, эволюционно, по мере устранения других узких мест системы.

Кстати о ценообразовании — конечно, NAS-устройства имеют свою нишу, свои достоинства и недостатки, однако стоимость их, на наш взгляд, не должна выходить за грань разумного. Такой гранью разумного представляется стоимость системного блока на обычных, массовых Intel/AMD-процессорах, каковой обладает гораздо большими возможностями и в части производительности, и интерфейсов, и в части доступного ПО для реализации тех или иных функций. В этом смысле можно сказать что Synology всё же эту грань перешла — цена устройства не выглядит адекватной, особенно если учесть, что, например, ASUS представила WL-700gE с весьма схожей функциональностью по той же цене, но ведь ASUS WL-700gE ещё и беспроводной роутер!

Также неоднозначным представляется использование SATA-интерфейса для внутреннего винчестера — прогресс это хорошо и все мы безусловно понимаем, что дни PATA сочтены, но где же может найти своё последнее пристанище оставшийся после апгрейда старый винчестер как не в подобных устройствах, ведь производительность любого выпущенного за последние 5 лет винчестера позволят ему не чувствовать себя обузой внутри NAS.

За исключением этого, претензий к Synоlogy DS-101g+ практически нет — внутреннее ПО не выглядит таким же сырым как у многих других производителей, а вполне вылизано; регулярно пополняется новыми функциями, а PHPMySQL значительно упрощает этот процесс для энтузиастов. Производитель понимает, что сегодня пробиться к сердцам избалованных пользователей не так-то просто и не жалеет сил для создания своего рода культа своих продуктов — есть поддержка сообщества пользователей на сайте компании и даже реализация заказных функций в будущих версиях прошивок. Так что в сухом остатке мы имеем отличный продукт с развитой функциональностью и лучшей производительностью в своём классе на потоковых операциях.




7 августа 2007 Г.
