Infrasonic Windy6 — мобильный звуковой интерфейс 6x6 с шиной FireWire


Infrasonic — торговая марка звуковых интерфейсов и мониторов корейской компании SIMS. О бюджетных мобильных интерфейсах этой марки, Amon и Deux, мы говорили в предыдущей статье.

Сегодня речь пойдет об интерфейсе Windy6 — новой, более фунциональной и дорогой модели. Windy в переводе с английского «быстрый, стремительный».

«Windy6 — самый продвинутый FireWire звуковой интерфейс из всех разработанных Infrasonic», — говорит Seung K. Oak, представитель компании. «Windy6 предлагает всем желающим надежность, производительность и иновационную функциональность».

На момент анонса устройство планировалось в продаже по беспрецедентной для своих возможностей цене. На рынке США цена должна была составить всего $300. У нас стоимость любых устройств неизбежно увеличивается из-за транспортных и таможенных особенностей, но остается на интересном уровне, существенно менее $400.

Получится ли у Infrasonic поставить рекорд по соотношению цена/качество? Конечно, интрига сохранится лишь в том случае, если производитель не допустит досадных промахов. Особенно важно здесь не поддаться соблазну сэкономить 50 центов и поставить дешевые комплектующие. Также важно обеспечить функциональные отлаженные драйвера под все распространенные ОС.

Основные особенности интерфейса Windy6: конфигурация аналоговых каналов 4x4 (из них два комбинированных микрофонных/гитарных входа с +48 питанием), некоторые фичи для диджеинга, совместная работа до 3 интерфейсов Windy6, соединенных в цепочку.

В обзоре Deux мы посетовали, что в комплекте отсутствовал БП. Хотя возможность работы от сети у Deux имеется, рассчет был на питание от шины FireWire. Между тем, большинство покупают внешние интерфейсы для использования с ноутбуками, где либо 4-контактный разъем FireWire, либо слаботочный 6-контактный (менее 0,5 А). По этой причине пользователям необходимо было докупать либо совместимый БП, либо FireWire концентратор с собственным питанием (powered hub).

К счастью, с интерфейсом Windy6 такой проблемы не возникнет. Выбор подключения остается за пользователем — в комплекте идет все, что нужно: мощный FireWire провод с 6-контактными разъемами для питания от шины, переходник на 4-контактный FW разъем и 12 В адаптер сети. Отметим здесь наличие физического выключателя на задней панели устройства.

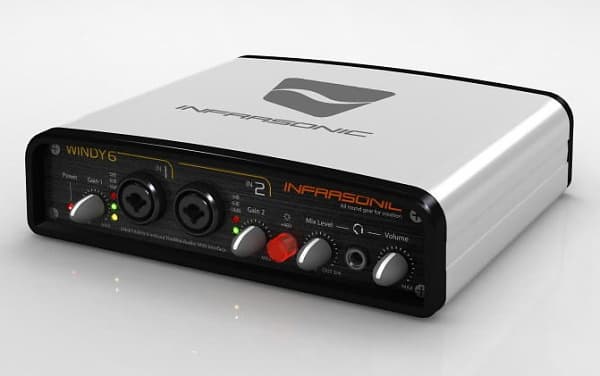

Корпус Windy6 достаточно габаритный (Ш×В×Г 206×55×195 мм), но вместе с этим крепкий, металлический. Не имеет вентиляционных отверстий и не греется. В комплекте прилагаются маленькие самоклеющиеся силиконовые ножки, чтобы интерфейс не скользил, а нижняя часть корпуса не царапалась. Ручки регулировки имеют прорезиненное покрытие, весьма удобные. Кнопка включения +48 В имеет внутреннюю ярко-красную подсветку. Светодиодные индикаторы уровня (-18 дБ зеленый, -6 дБ желтый, -3 дБ красный) позволяют отследить наличие сигнала и проконтролировать перегрузку.

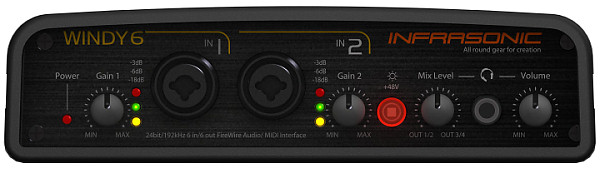

Кроме привычных разъемов на передней панели имеется регулятор Mix Level. Эта функция позволяет диджеями послушать в наушниках сигнал, который идет с выходов 1/2 и 3/4. В крайних положениях мониторится только один либо только другой стереовыход, в среднем получается микс 50 на 50.

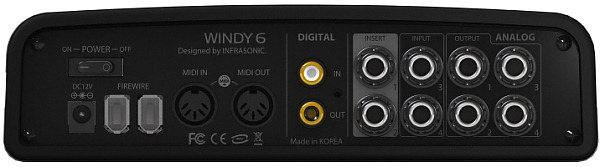

Микрофонные входы только XLR, они выполнены балансными. TRS входы и выходы Windy6 являются серво-балансными. Производитель особенно это подчеркивает в руководстве пользователя и поясняет значение термина «серво-балансный» — универсальный разъем, который поддерживает любое подключение, и балансное, и небалансное без потери уровня сигнала. В то время как небалансное подключение к балансному разъему дает уменьшение на 6 дБ амплитуды из-за отсутствия сигнала на втором контакте (cold у XLR, ring у TRS). Специальная схема отслеживает прохождения сигнала в цепи и корректирует уровень.

При этом необходимо учесть, что слишком высокий уровень сигнала может перегрузить небалансный линейный вход, например, усилителя мощности для бытовой аппаратуры. В этом случае необходимо подобрать нужный уровень выходного сигнала в микшере Windy6.

Большим плюсом интерфейса является наличие высококачественных конверторов AKM. По паспорту, вход 113 дБА, выход 115 дБА. Производитель не только увеличил число аналоговых каналов, но и позаботился о росте класса преобразователей.

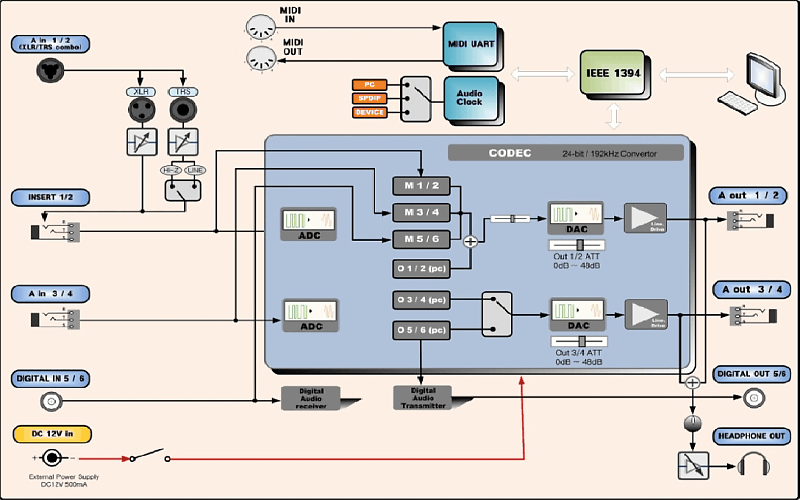

Схема показывает пути прохождения сигналов внутри Windy6. Видно, что имеется подключение в разрыв внешнего эффект процессора до АЦП на входе 1/2. Со второго (3/4) и третьего (S/PDIF) виртуального устройства идет перенаправление на второй физический ЦАП. Только первое устройство мониторит входы.

Device: ASIO 2.0 — Windy6

Features:
Input channels: 6
Output channels: 6
Input latency: 508
Output latency: 680
Min buffer size: 440
Max buffer size: 440
Preferred buffer size: 440
Granularity: 0
ASIOOutputReady — not supported

Sample rate:

8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — supported
88200 Hz — supported
96000 Hz — supported
176400 Hz — supported
192000 Hz — supported


Input channels:

channel: 0 (Line[1] I L) — Int32LSB
channel: 1 (Line[1] I R) — Int32LSB
channel: 2 (Line[2] I L) — Int32LSB
channel: 3 (Line[2] I R) — Int32LSB
channel: 4 (SPDIF[1] I L) — Int32LSB
channel: 5 (SPDIF[1] I R) — Int32LSB
Output channels:
channel: 0 (Line[1] O L) — Int32LSB
channel: 1 (Line[1] O R) — Int32LSB
channel: 2 (Line[2] O L) — Int32LSB
channel: 3 (Line[2] O R) — Int32LSB
channel: 4 (SPDIF[1] O L) — Int32LSB
channel: 5 (SPDIF[1] O R) — Int32LSB

Устройство поддерживает все частоты вплоть до 192 кГц.

Измеренная минимальная суммарная задержка вход+выход при размере буфера 4 мс составила 18 мс. Отдельно для выхода получается 9 мс, что вполне подойдет для игры на виртуальных инструментах. Есть устройство подключается к ноутбуку и работа с MIDI-клавиатурой не планируется, то, чтобы избежать щелчков, лучше выбрать буфер большего размера.

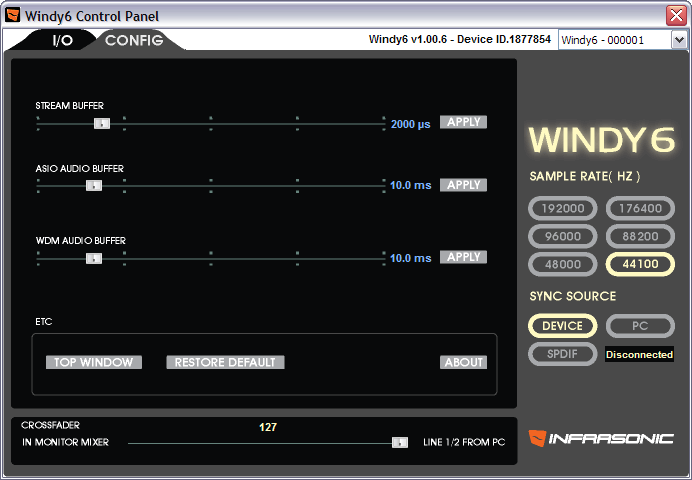

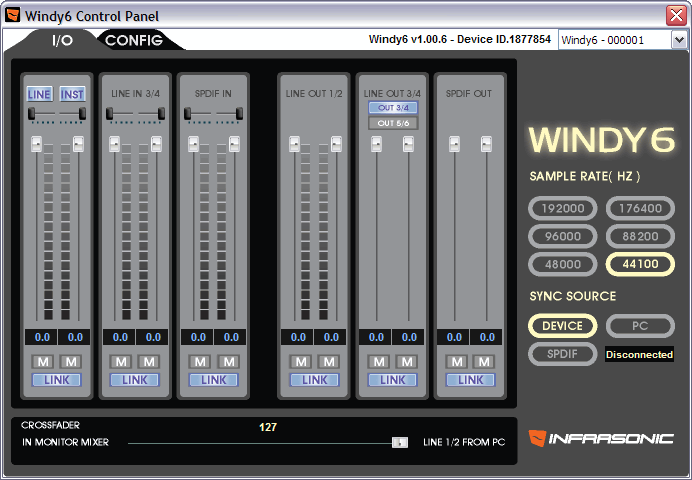

Автомат частоты работает для ASIO и не работает для MME. Автопереключение частоты в ASIO происходит с задержкой и вызывает небольшой щелчок. Ручное переключение таким эффектом не обладает.

При автоматическом переключении частоты значение в панели не обновляется, но смену частоты хорошо видно при перезапуске панели и по отсутствию передискретизации, которая ясно видна в MME. Передискретизация в MME довольно грубая, так что для непрофессиональных приложений (медиаплееров) лучше выставлять частоту руками.

Имеется интересная возможность синхронизации под названием «PC». Это возможность предоставляется производителем контроллера шины, компанией BridgeCo и также видна в ASIO панели. Вероятно, данная функция полезна в случае наличия нескольких устройств для их синхронной работы без физического соединения. Режим «PC» с текущими драйверами вызывал щелчки даже при большом размере буфера на мощной системе. Как вариант, несколько устройств можно синхронизовать от первого по S/PDIF, опция в панели имеется.

Измерения интерфейса в loopback дают 110 дБА в режиме 24 бит 44 кГц. Спектр шума абсолютно чистый, искажения составляют 0,0016%. Это согласуется с паспортными параметрами.

Никаких проблем, которые мы заметили у Deux, здесь не видно.

Отчет о тестировании в RightMark Audio Analyzer

Тестируемое устройство Windy6
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала External loopback (line-out 1/2 - line-in 3/4)
Версия RMAA 6.2.3 PRO
Фильтр 20 Гц — 20 кГц ДА
Нормализация сигнала НЕТ
Изменение уровня -0.9 дБ / -0.9 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0.05, -0.03
Отлично
Уровень шума, дБ (А)
-109.8
Отлично
Динамические диапазон, дБ (А)
109.6
Отлично
Гармонические искажения, %
0.0016
Отлично
Гармонические искажения + шум, дБ(A)
-93.1
Очень хорошо
Интермодуляционные искажения + шум, %
0.0020
Отлично
Взаимопроникновение каналов, дБ
-109.3
Отлично
Интермодуляции на 10 кГц, %
0.0019
Отлично
Общая оценка

Отлично



Прослушивание производилось на мониторах ADAM S2.5A с применением пассивного коммутатора с резистивной аттенюацией.

Выход на наушники — достаточно мощный, амплитуда +7,6 дБ мощность 175 мВт/канал при нагрузке 33 Ом. Номинальная нагрузка 16-300 Ом. Наушники Sennheiser HD600 звучали просто отлично.

Мы не сомневались в потенциале инженеров Infrasonic, в их способности создать отличный внешний звуковой интерфейс, под стать уникальной звуковой карте Infrasonic Quartet. Infrasonic Windy6 не страдает детскими болезнями младшей модели, Deux. Это продукт совсем другого класса. Windy6 составляет серьезную конкуренцию продуктам гораздо более именитых производителей. Досточно упомянуть высококачественные преобразователи и способность расширения, то есть совместную работу несколько интерфейсов Windy6 в одной системе.
