Паспортные характеристики и цены
| Производитель | Thermalright |
|---|---|
| Название модели и ссылка на сайт производителя | Thermalright TL-C14X |
| Код модели | 814256002691 |
| Размер вентилятора, мм | 140×140×26 |
| Тип подшипника | S-FDB Bearing V2 |
| Управление ШИМ | есть |
| Скорость вращения, об/мин | максимум 1800 (±10%) |
| Воздушный поток, м³/ч (фут³/мин) | 157,2 (92,5) |
| Статическое давление, Па (мм H2O) | 21,9 (2,23) |
| Уровень шума, дБА | 30,2 |
| Номинальный потребляемый ток, А | 0,35 А (12 В) |
| Масса, г | 180 |
| Розничные предложения |
Описание

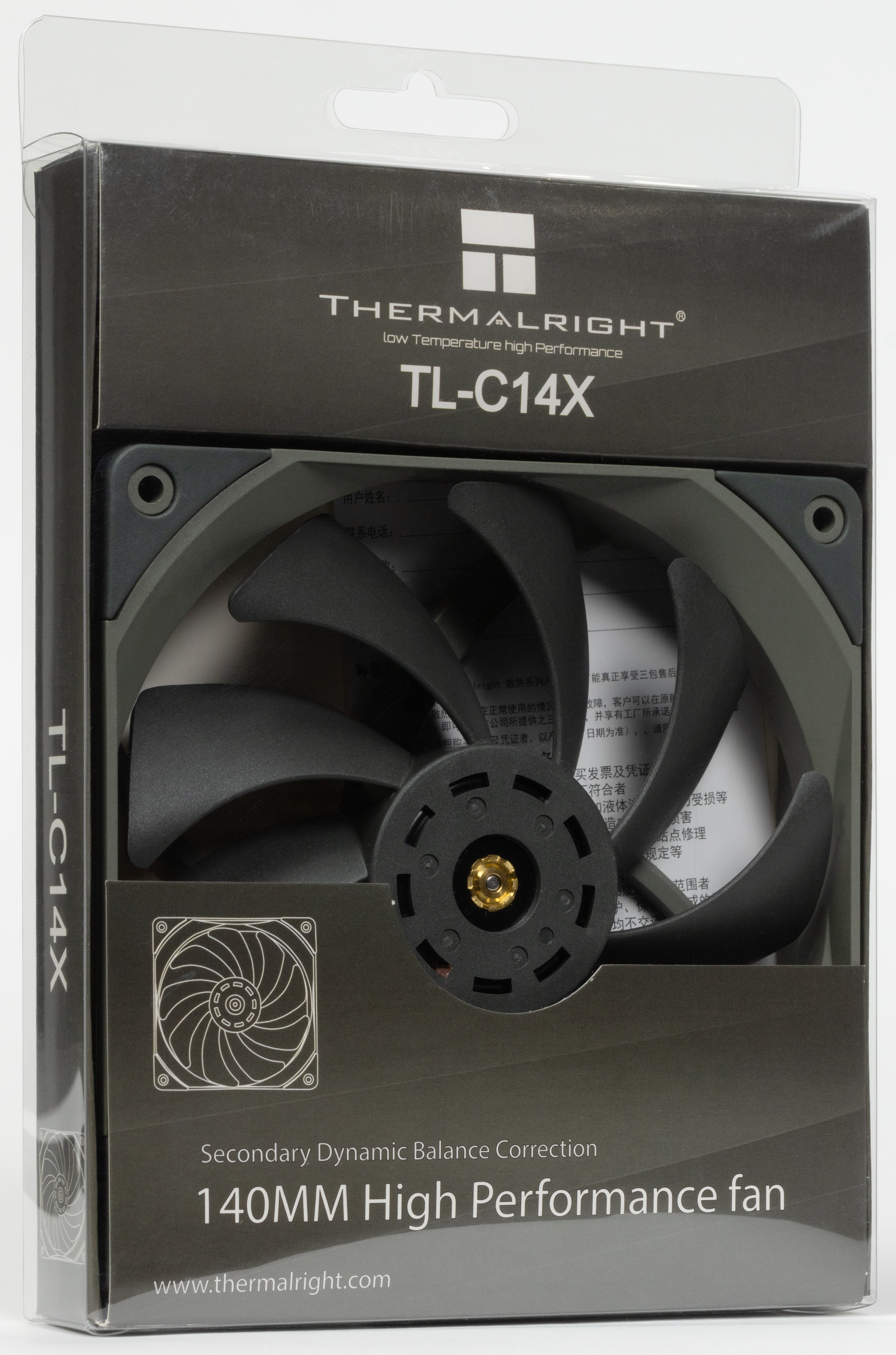

Вентилятор упакован в ложемент из картона и чехол из жесткого прозрачного пластика.

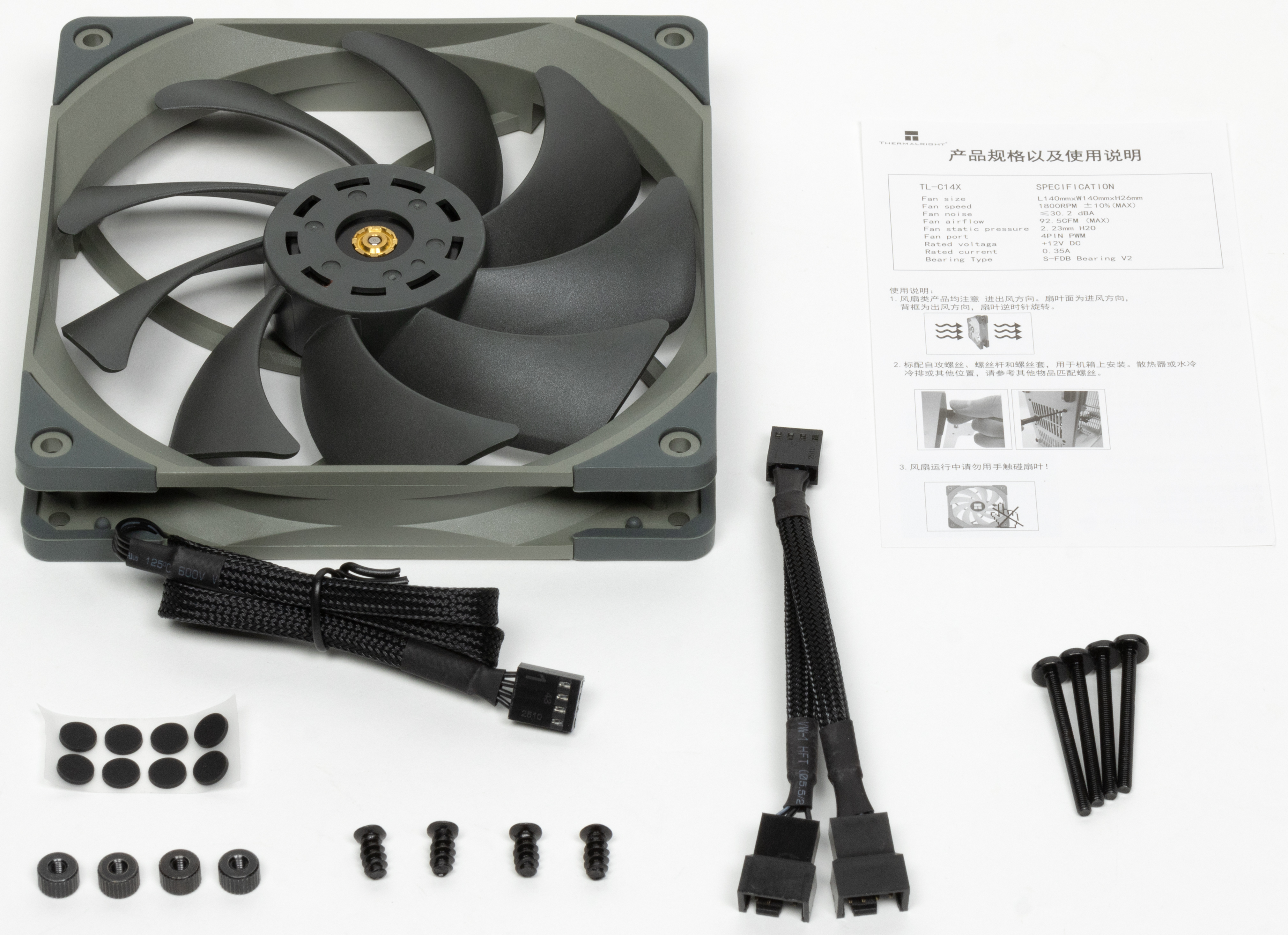

В комплект поставки входят четыре самореза (для установки вентиляторов в корпус), четыре длинных винта М3 для крепления к радиатору СЖО или к корпусу, четыре гайки и восемь резиновых прокладок. А также разветвитель питания и что-то типа руководства на китайском языке.
Заявлено о шестилетней гарантии, но это нужно уточнять при покупке.

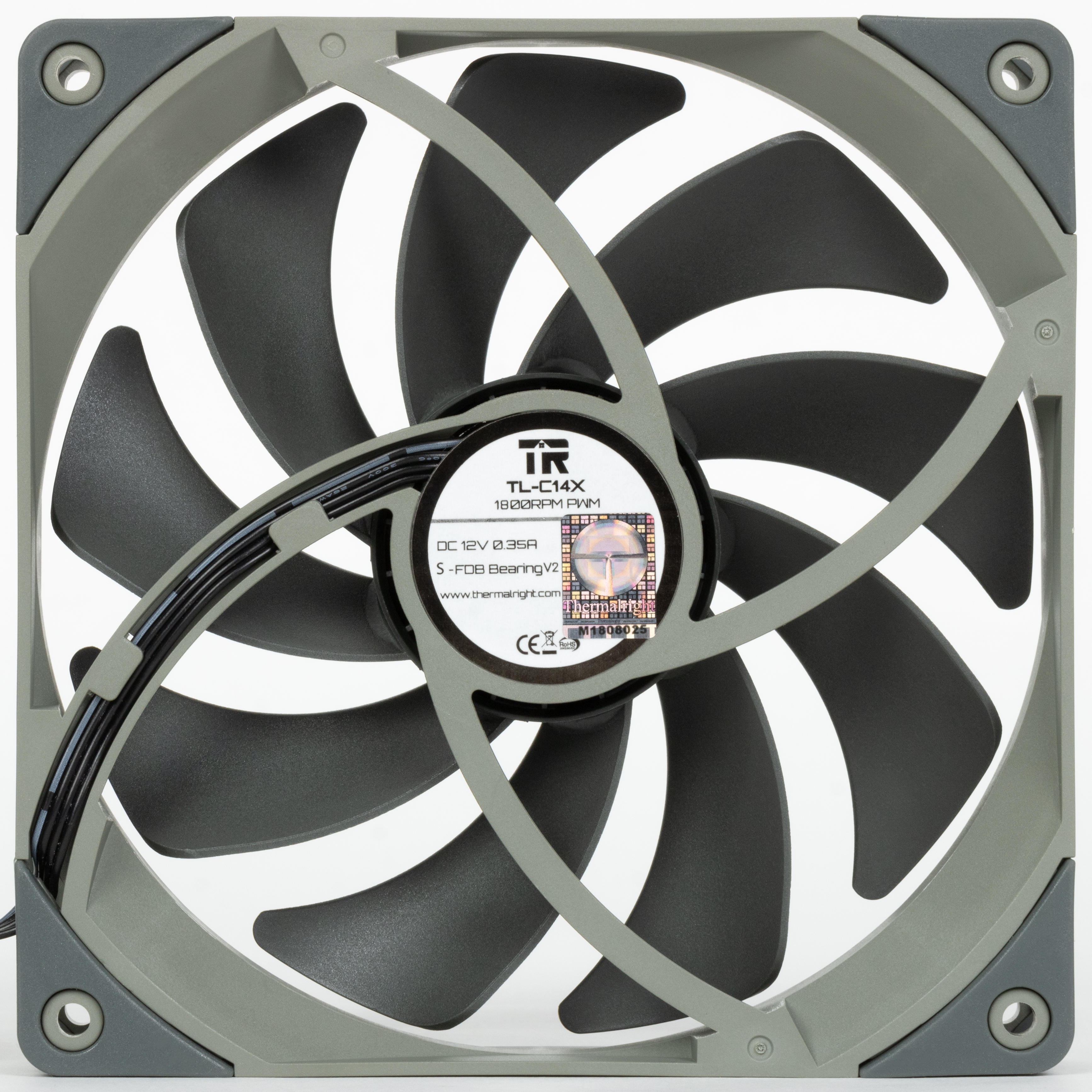

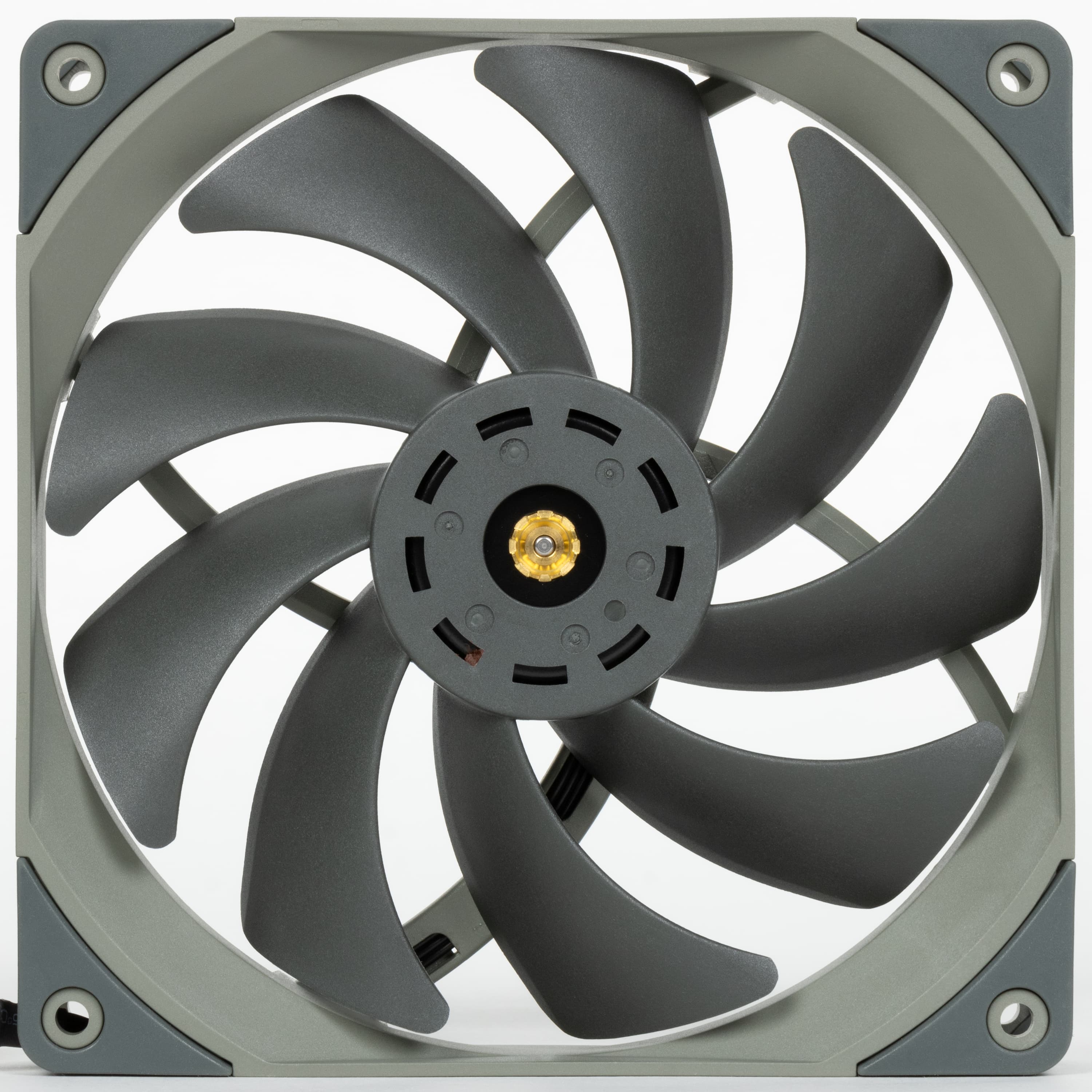

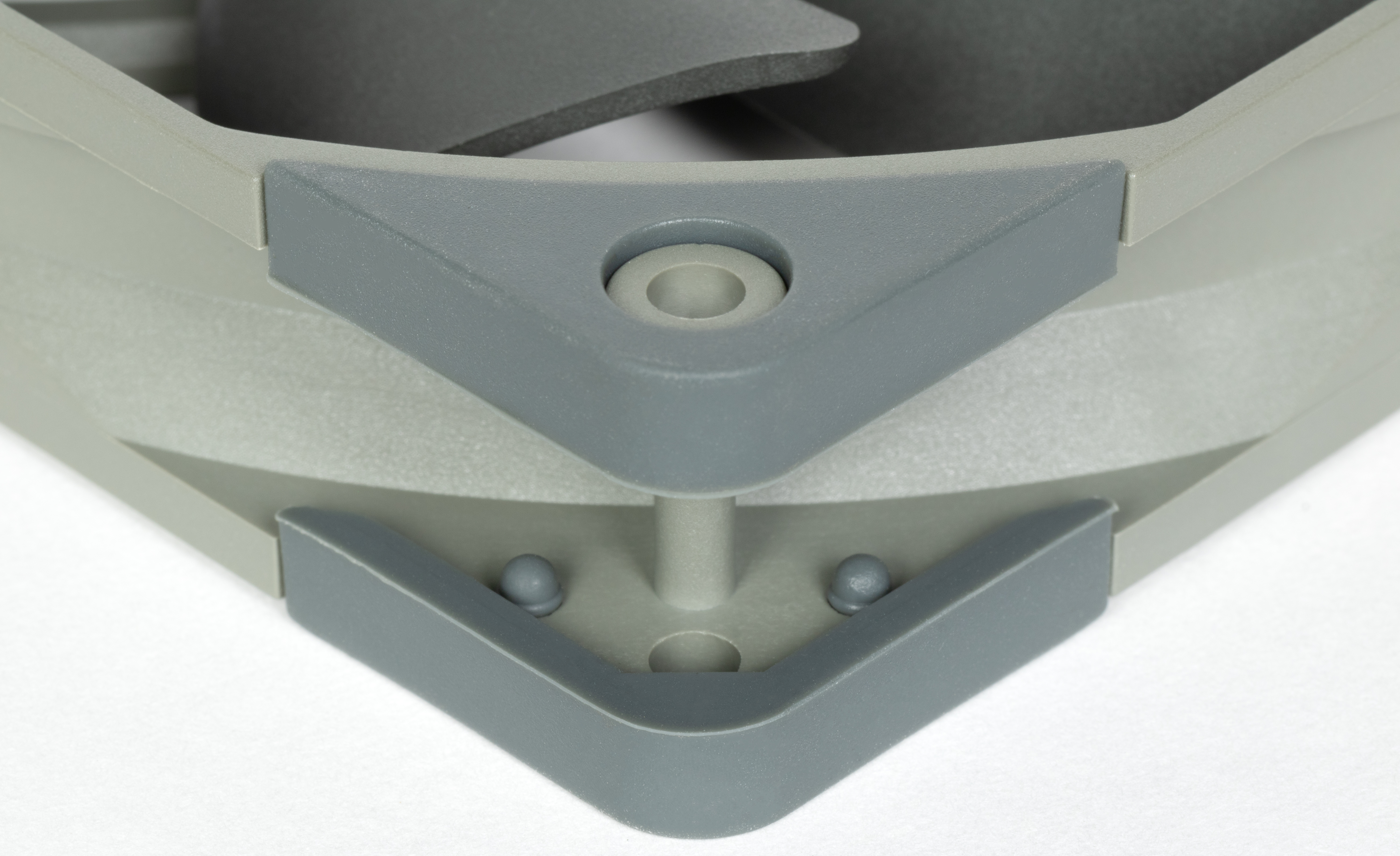

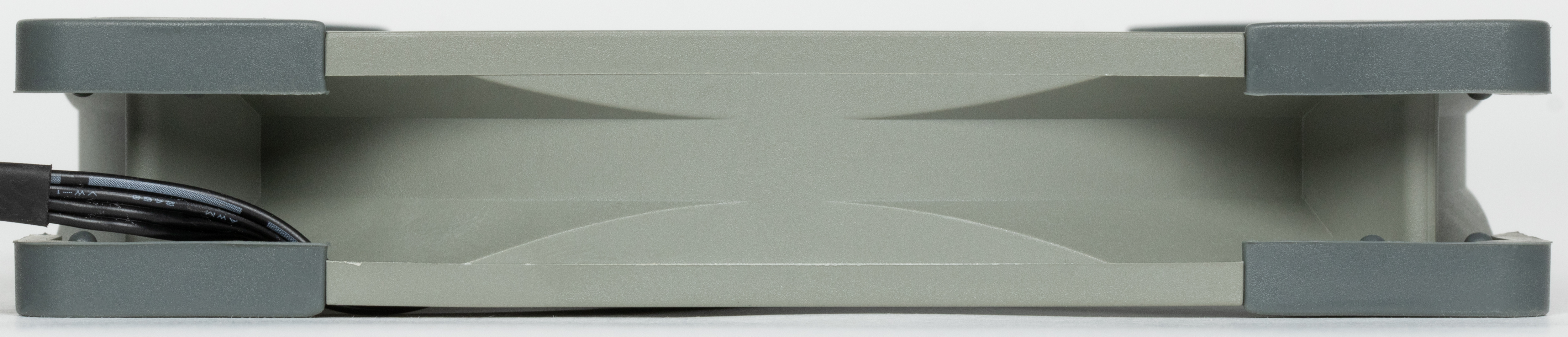

Рамка вентилятора изготовлена из прочного пластика серо-зеленого цвета. На проушины в углах рамки вентилятора надеты виброизолирующие накладки из упругого пластика средней жесткости.
В несжатом состоянии накладки выступают примерно на 0,5 мм.
По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать только в качестве элемента дизайна вентилятора.

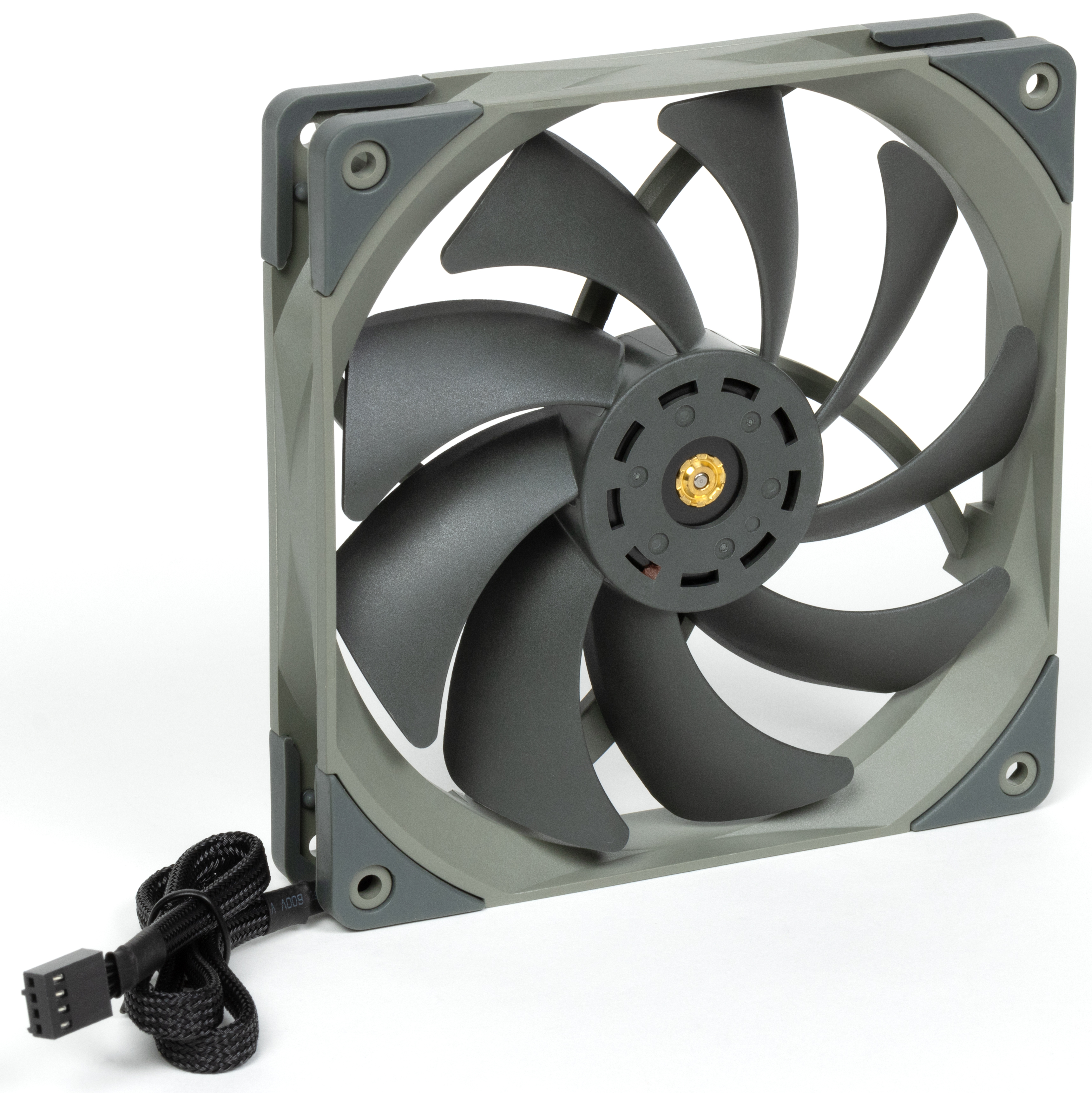

Кабель от вентилятора заключен в плетеную оболочку.
Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентилятор поддерживает управление с помощью ШИМ.
Тестирование
Приведем результаты ряда измерений.
| Напряжение запуска, В (КЗ* = 100%) | 3,4 |
|---|---|
| Напряжение остановки, В (КЗ* = 100%) | 3,3 |
Для лучшего представления, как получены приведенные ниже результаты и что они означают, рекомендуем ознакомиться со следующим материалом: Методика тестирования вентиляторов.

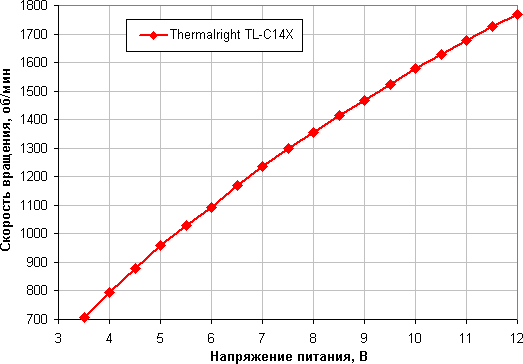

Зависимость скорости вращения от напряжения питания
Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

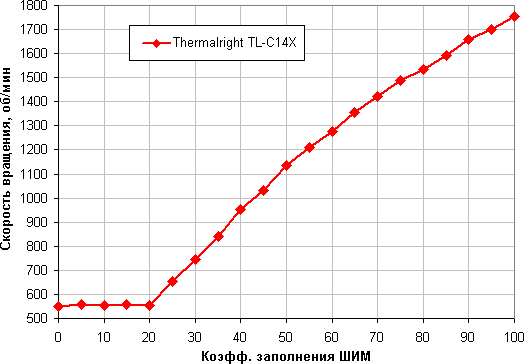

Зависимость скорости вращения от коэффициента заполнения ШИМ
Диапазон регулировки довольно широкий — при изменении КЗ от 20% до 100% скорость вращения плавно растет от примерно 550 до 1750 об/мин. При КЗ 0% вентилятор продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

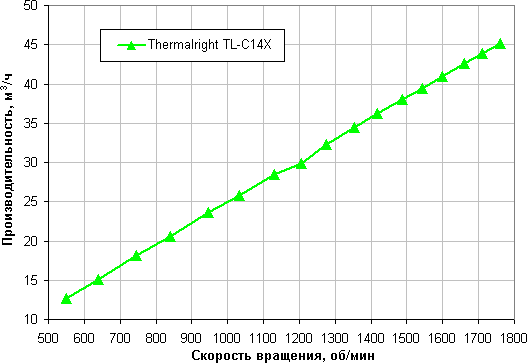

Объемная производительность от скорости вращения
Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

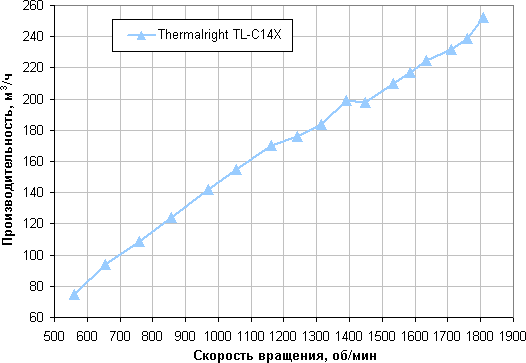

Объемная производительность при минимальном сопротивлении от скорости вращения
Без сопротивления вентилятор прокачивает гораздо больше воздуха в единицу времени.

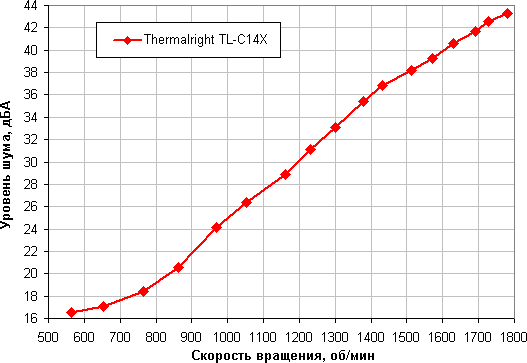

Уровень шума от скорости вращения
На высокой скорости вращения шум от вентилятора довольно высокий.
Уровень шума от объемной производительности
На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее.

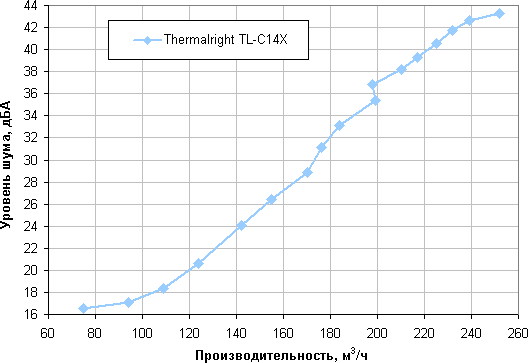

Уровень шума от объемной производительности при минимальном сопротивлении
Определение производительности при 25 дБА
Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому определим производительность вентилятора при уровне шума 25 дБА для случая высокого и низкого сопротивления:
| Условия | Производительность, м³/ч |
|---|---|
| Высокое сопротивление | 24 |
| Низкое сопротивление | 147 |
По значению производительности для случая высокого сопротивления сравним этот вентилятор с другими вентиляторами, протестированными в таких же условиях:
| Вентилятор | м³/ч |
|---|---|
| Deepcool MF120 GT | 17.1 |
| Aerocool P7-F12 Pro | 20.5 |
| Cooler Master MasterFan Pro 120 AF | 20.8 |
| SilverStone AP142-ARGB | 21.9 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 22.0 |
| Corsair SP120 RGB | 23.8 |
| Thermalright TL-C14X | 24.0 |
| SilverStone FW123-RGB | 24.1 |
| Cooler Master MasterFan MF120 Halo | 24.4 |
| Cooler Master MasterFan SF120R | 24.5 |
| Thermaltake Riing 12 RGB | 24.6 |
| Thermaltake Riing Trio 12 LED RGB | 24.7 |
| Cooler Master MasterFan SF120R ARGB | 24.8 |
| Deepcool RF120 (1) | 24.8 |
| Corsair AF140 Quiet Edition | 24.9 |
| Deepcool RF120 (3 in 1) | 25.1 |
| Cooler Master MasterFan SF120R RGB | 25.2 |
| Thermaltake Riing Plus 12 LED RGB | 25.5 |
| Corsair ML120 Pro LED | 25.7 |
| Thermaltake Riing Quad 12 | 26.0 |
| Thermaltake SwaFan EX14 RGB (рев.) | 26.0 |
| Corsair SP120 LED | 26.1 |
| Corsair QL120 RGB | 26.5 |
| Noctua NF-P12 redux-1700 PWM | 27.0 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 28.0 |
| Deepcool CF120 Plus | 28.1 |
| Cooler Master MasterFan SF240R ARGB | 28.8 |
| Noctua NF-A12x25 PWM | 28.9 |
| Noctua NF-A14 FLX | 29.0 |
| Corsair ML140 PRO LED | 29.0 |
| Cooler Master MasterFan MF122R RGB | 30.5 |
| Thermaltake SwaFan EX14 RGB | 31.0 |
| Cooler Master SickleFlow 120 ARGB | 31.3 |
| Cooler Master MasterFan SF240P ARGB | 31.7 |
Видно, что по этому параметру результат невыдающийся.
Проведем также сравнение по производительности для случая низкого сопротивления.
| Вентилятор | м³/ч |
|---|---|
| Cooler Master MasterFan SF240P ARGB | 59.3 |
| SilverStone AP142-ARGB | 59.6 |
| Thermaltake Riing Quad 12 | 63.9 |
| Cooler Master MasterFan MF120 Halo | 64.4 |
| Cooler Master MasterFan SF240R ARGB | 68.0 |
| SilverStone FW123-RGB | 69.3 |
| Deepcool MF120 GT | 72.4 |
| Corsair QL120 RGB | 75.6 |
| Thermaltake Riing Trio 12 LED RGB | 77.5 |
| Cooler Master MasterFan MF122R RGB | 80.6 |
| Cooler Master MasterFan SF120R | 87.5 |
| Thermaltake SwaFan EX14 RGB (рев.) | 88.0 |
| Corsair SP120 RGB | 88.6 |
| Cooler Master MasterFan SF120R ARGB | 93.5 |
| Cooler Master MasterFan SF120R RGB | 93.8 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 96.0 |
| Cooler Master SickleFlow 120 ARGB | 96.5 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 98.0 |
| Deepcool CF120 Plus | 99.1 |
| Thermaltake SwaFan EX14 RGB | 103.0 |
| Deepcool RF120 (1) | 105.1 |
| Noctua NF-A14 FLX | 124.7 |
| Thermalright TL-C14X | 147.0 |
По данному параметру это лучший вентилятор из всех протестированных на момент написания этой статьи.
Максимальное статическое давление
Максимальное статическое давление равно 36,1 Па. По этому параметру результат хороший.
| Вентилятор | Па |
|---|---|
| Corsair AF140 Quiet Edition | 10.6 |
| SilverStone AP142-ARGB | 10.9 |
| Aerocool P7-F12 Pro | 11.1 |
| Thermaltake Riing 12 RGB | 11.2 |
| Thermaltake Riing Quad 12 | 12.4 |
| Corsair QL120 RGB | 13.3 |
| Noctua NF-A14 FLX | 13.9 |
| Corsair SP120 RGB | 15.6 |
| Cooler Master MasterFan Pro 120 AF | 16.7 |
| Thermaltake Riing Trio 12 LED RGB | 17.0 |
| Thermaltake Riing Plus 12 LED RGB | 17.3 |
| Noctua NF-P12 redux-1700 PWM | 18.1 |
| Cooler Master MasterFan MF120 Halo | 18.4 |
| Corsair SP120 LED | 19.0 |
| Cooler Master MasterFan SF240R ARGB | 22.6 |
| Deepcool RF120 (1) | 22.7 |
| Deepcool RF120 (3 in 1) | 23.0 |
| Noctua NF-A12x25 PWM | 23.0 |
| Cooler Master SickleFlow 120 ARGB | 24.4 |
| SilverStone FW123-RGB | 25.0 |
| Deepcool MF120 GT | 25.1 |
| Cooler Master MasterFan SF240P ARGB | 25.5 |
| Cooler Master MasterFan MF122R RGB | 27.1 |
| Deepcool CF120 Plus | 28.2 |
| Cooler Master MasterFan SF120R RGB | 28.8 |
| Cooler Master MasterFan SF120R ARGB | 29.1 |
| Cooler Master MasterFan SF120R | 32.7 |
| Corsair ML140 Pro LED | 33.0 |
| Thermalright TL-C14X | 36.1 |
| Thermaltake SwaFan EX14 RGB (рев.) | 37.7 |
| Corsair ML120 Pro LED | 39.0 |
| Thermaltake SwaFan 14 RGB Radiator Fan (станд.) | 43.0 |
| Thermaltake SwaFan 14 RGB Radiator Fan (рев.) | 44.0 |
| Thermaltake SwaFan EX14 RGB | 45.9 |
Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе. Напомним, что этот параметр приводится для максимальной скорости вращения, на которой и шум максимальный. То есть диаграмма выше позволяет выбрать лучший вентилятор, если нужно прокачать воздух через что-то плотное, невзирая на уровень шума.
Выводы
Вентилятор Thermalright TL-C14X очень хорошо работает при низком статическом давлении, то есть шумит меньше, а прокачивает воздуха больше, чем все из протестированных к данному моменту вентиляторов. Его оптимально ставить, например, в качестве корпусного, если не требуется продувать плотные противопылевые фильтры.
