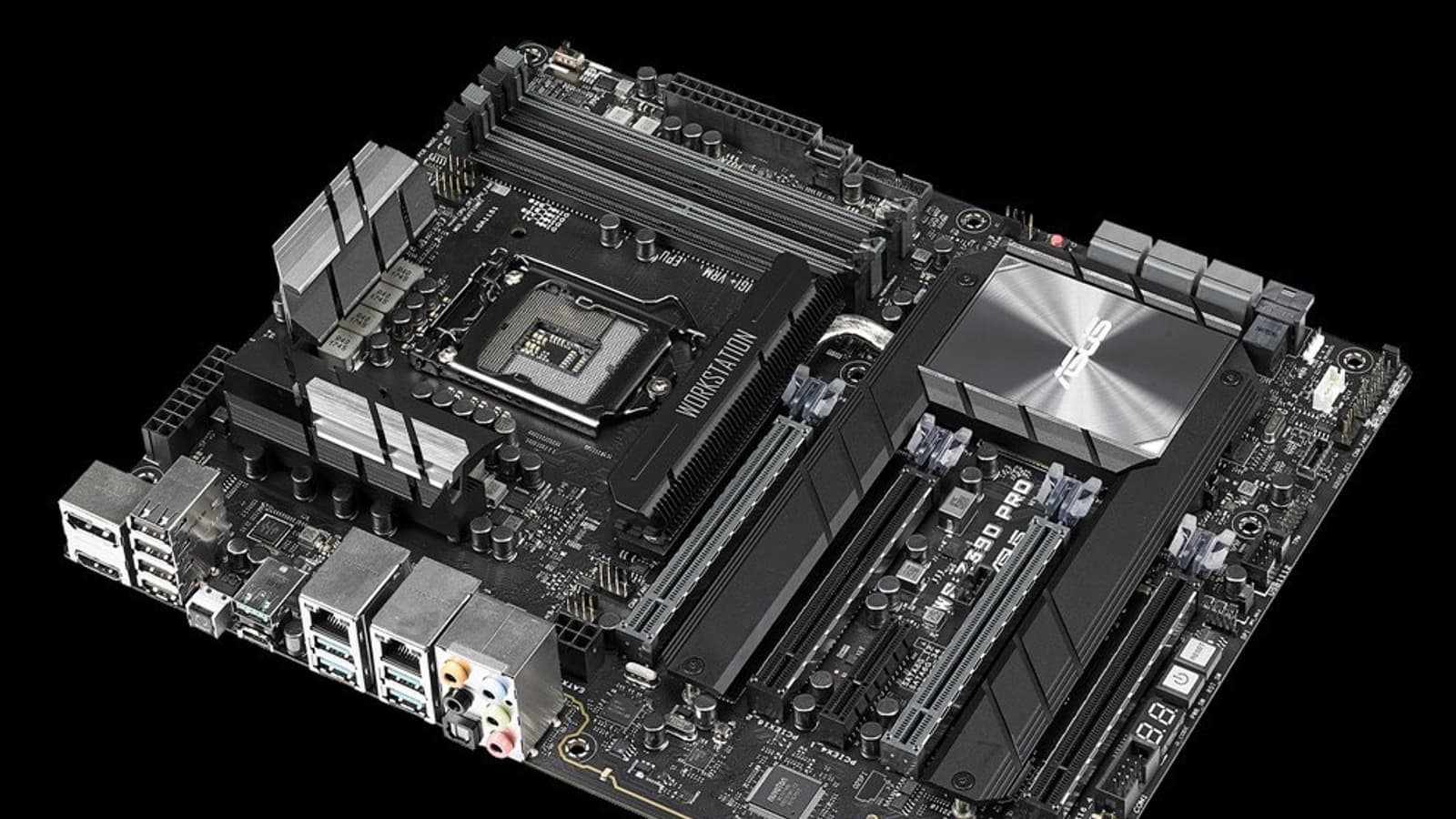

Все четыре слота PCIe 3.0 на системной плате ASUS WS Z390 Pro могут работать одновременно в режиме x8

Плата предназначена для рабочих станций

Компания ASUS расширила серию системных плат для рабочих станций новой моделью Z390 Pro. Плата типоразмера ATX, построенная на чипсете Intel Z390 Express, готова принять в процессорный разъем LGA1151 процессор Core девятого поколения.

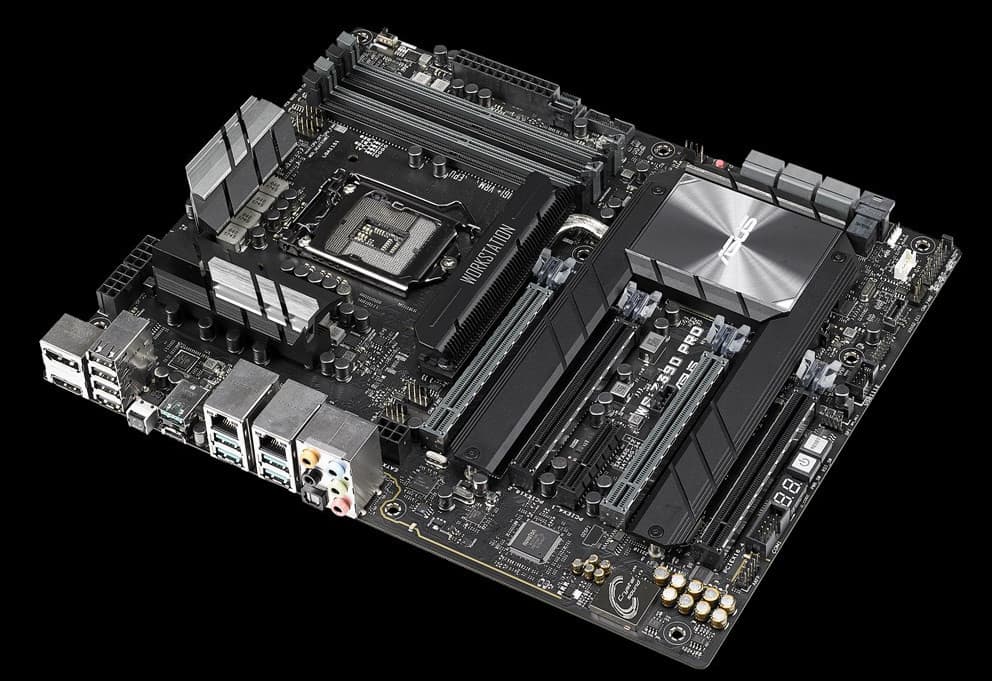

Все четыре слота PCIe 3.0 на системной плате ASUS WS Z390 Pro могут работать одновременно в режиме x8

На плате есть четыре разъема питания: 24-контактный ATX, два 8-контактных EPS и один 6-контактный PCIe. Подсистема питания включает 10 каналов. Наиболее интересной чертой платы может считаться наличие четырех слотов PCIe 3.0 x16, которые могут работать в трех конфигурациях, определяемых тем, сколько слотов занято. Так, если установлено всего две карты расширения, 32 линии делятся поровну между ними. При трех картах одной достается соединение x16, двум другим — x8 и x8. Наконец, если заняты все слоты, они работают в режиме x8. Такую возможность обеспечивает мост PCIe 3.0 x48, к которому подключено 16 линий PCI от процессора. Кстати, есть еще пятый слот x4 с открытым разъемом, но он подключен не к процессору, а к PCH.

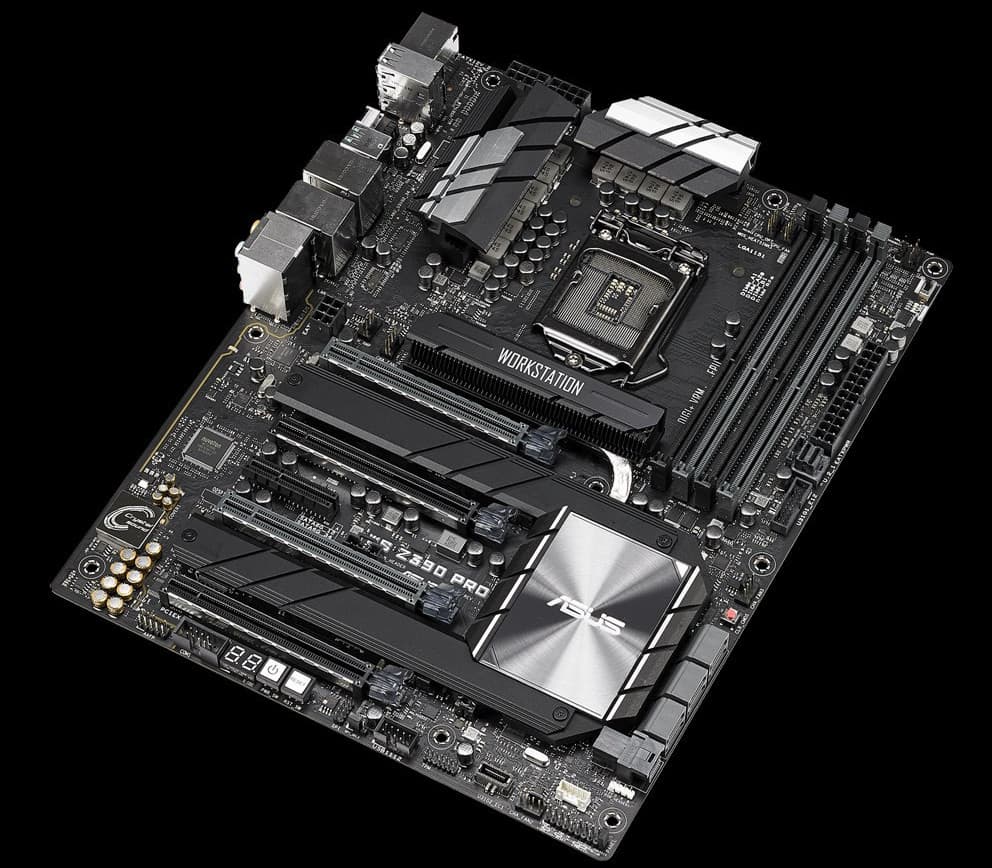

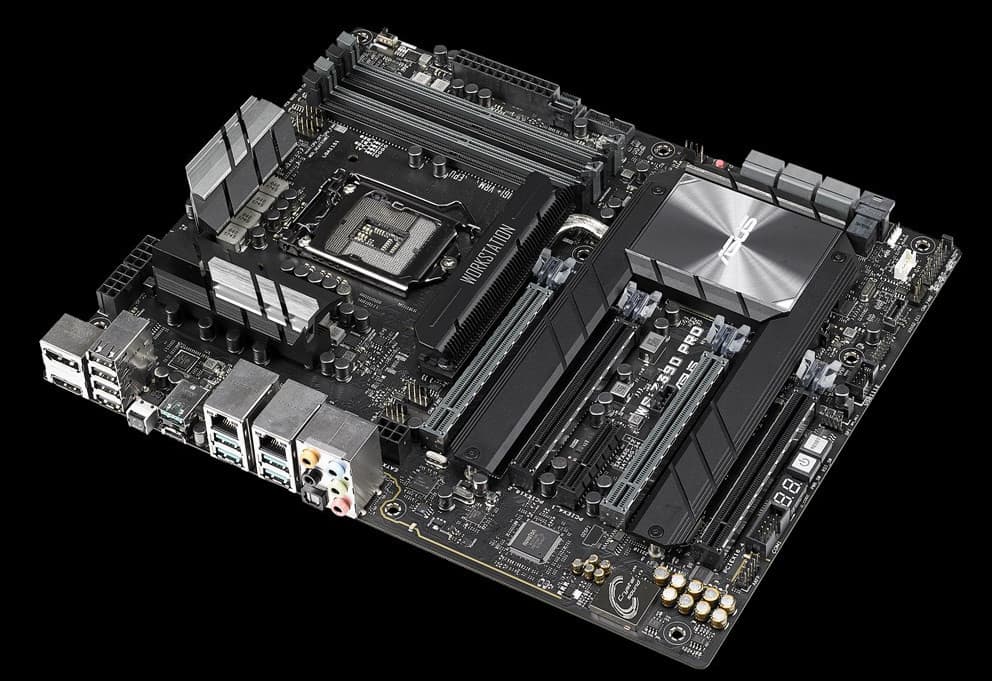

Все четыре слота PCIe 3.0 на системной плате ASUS WS Z390 Pro могут работать одновременно в режиме x8

Оснащение платы также включает два слота M.2-22110 и два порта U.2, в каждый из которых разведена шина PCIe 3.0 x4, и шесть портов SATA 6 Гбит/с. Возможности сетевого подключения обеспечивает пара портов GbE. Из шести портов USB 3.1 Gen 2, выведенных на разъемы панели ввода-вывода, один подключен к разъему USB-C. Еще два порта USB 3.1 Gen 2 и два порта USB 3.1 Gen 1 выведены на штырьковые разъемы. Завершает картину восьмиканальная звуковая подсистема на кодеке Realtek ALC S1220A с усилителем для наушников и отдельной земляной шиной. Ожидаемая цена платы — около 350 долларов.

Автор:

| Источник: Techpowerup
