SIM-карты — функции и особенности

Когда-то давным-давно, более 20 лет назад, что по меркам современной ИТ-индустрии можно даже считать неправдой, мобильные телефоны для самоидентификации в сети сотового провайдера использовали записанные в них на заводе специальные номера. Однако такой подход был не очень удобен как пользователям, так и производителям. Они были заинтересованы в «отделении» идентификатора абонента от оборудования. Так возникла идея использования дополнительных индивидуальных карт со встроенными микросхемами. Данный подход используется сегодня в сетях различных стандартов — GSM, CDMA, UMTS, LTE, но мы будем говорить в основном о наиболее массовом варианте — GSM/3G.

Телефонному аппарату, как физическому устройству, остался номер IMEI (International Mobile Equipment Identity), который можно считать уникальным в мировом масштабе. Он участвует в журналах операций сотового оператора и, в принципе, может быть использован для блокировки доступа к сети, поиска украденных телефонов и других подобных действий. В некоторых странах подделка и изменение данного номера считается противозаконным действием. Номер IMEI обычно можно найти на наклейке под батареей и на коробке. С технической точки зрения, он записан в электронном виде в одной из микросхем и, конечно, может быть прочитан и программным образом. Если в телефонном аппарате есть возможность установки нескольких SIM-карт, то и номеров IMEI тоже несколько. Этот номер есть не только у телефонов, но и у модемов, планшетов и других устройств, рассчитанных на работу в мобильных сетях. Формально производители могли бы обойтись именно этим номером и не использовать традиционные серийные номера для своих продуктов, однако сегодня такой «раздельный» подход им удобнее.

Аналогичный номер SIM-карты называется ICCID (Integrated Circuit Card Identifier). Часто его гравируют на самих картах. Он похож на серийный номер устройства — с той лишь разницей, что является уникальным и не повторяется ни на какой другой карте в мире. Хотя если к серийному номеру телефона приписать еще производителя и название модели, то данная комбинация тоже будет уникальной.

Непосредственно идентификация абонента в сотовой сети проходит по номеру IMSI (International Mobile Subscriber Identity), который записан в SIM-карте. Данный номер определяет принадлежность карты оператору и позволяет связать пользователя карты с его аккаунтом у провайдера, включая номер телефона, разрешенные услуги и так далее. В карте хранится и другая уникальная информация, описание которой выходит за рамки этой статьи.

Пару слов стоит сказать про защиту карт. Первый рубеж — PIN-код из четырех цифр. Если вы его не знаете, то не сможете использовать карту для доступа в сотовую сеть или для считывания записной книжки. Этот код пользователь может поменять или отменить (на свежекупленных картах он обычно отключен). В случае, если PIN-код был набран неверно несколько раз, для разблокировки нужно использовать код PUK, также предоставляемый оператором вместе с SIM-картой. Еще реже используются коды PIN2 и PUK2, которые позволяют пользователю ограничить список разрешенных абонентов для исходящих звонков.

Но даже если вы знаете все эти коды, скопировать карту бытовыми способами не получится. Внутри нее записан еще один специальный код, известный оператору, который используется в алгоритме идентификации. Этот процесс устроен таким образом, что код в чистом виде не передается из карты в телефон. Вместо этого аппарат отправляет процессору SIM-карты задание на шифрование ключа, а ответ передает оператору. Последний сравнивает результат с полученным у себя в центре обработки данных, и если они совпадают, абонент получает доступ в сеть.

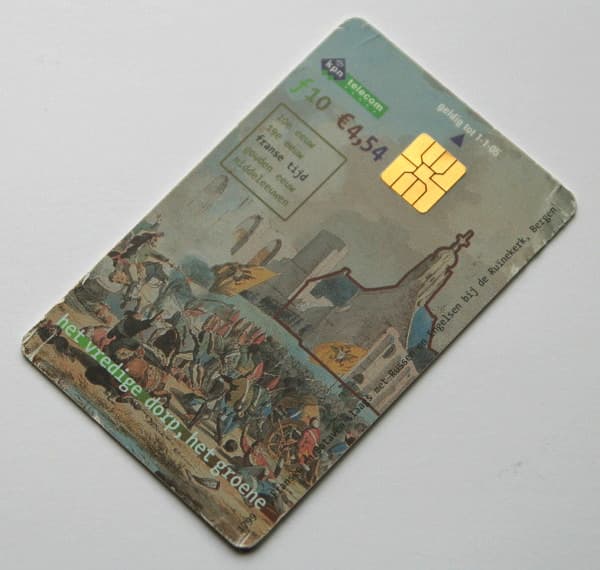

Смарт-карта для таксофона
Один из популярных и сегодня вариантов «полноразмерных» смарт-карт

Технически SIM-карта представляет собой один из вариантов смарт-карт — микрокомпьютеров со своим процессором и памятью, общающихся с внешним миром через интерфейс из нескольких электрических контактов. Смарт-карты встречаются сегодня в банковской сфере, используются для контроля доступа и в различных платежных системах. Обычно на карте есть несколько килобайт постоянной памяти, пара-тройка килобайт оперативной памяти и немного флэша. В случае телефонов последний ранее использовался для хранения записной книжки, но ограничение на число записей (250) и поддержка только двух полей (имя и телефон) практически лишили его сегодня этой роли.

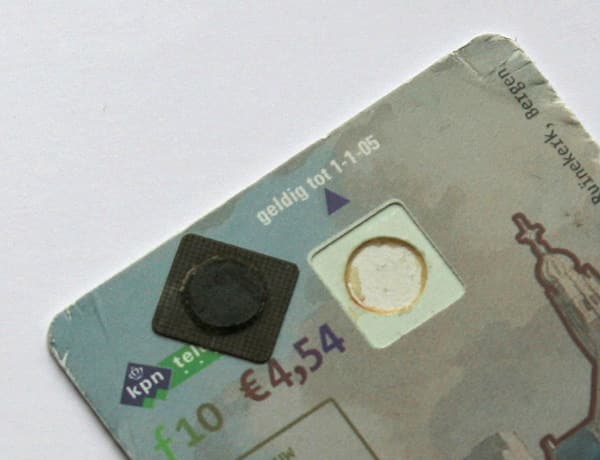

Смарт-карта для таксофона
Электронная начинка занимает совсем мало места

Формально карта имеет восемь контактов для подключения к считывающему устройству (если очень постараться, можно попробовать насчитать и больше). Однако в реальности используется только шесть. А учитывая современный прогресс в микроэлектронике, занимает начинка буквально несколько квадратных миллиметров.

Но если говорить о внешних размерах, то начиналось все с формата кредитной карты — 85,6×53,98×0,76 мм. Данный формат смарт-карт используется и сегодня, но удовлетворять пожеланиям производителей сотовых телефонов он перестал уже очень давно. Гораздо более практичной является версия Mini-SIM, которая имеет размеры 25×15 мм со скошенным уголком (для определения необходимой ориентации карты в слоте). Толщина при этом не изменилась. Именно этот формат является сегодня наиболее массовым и встречается в большинстве сотовых телефонов.

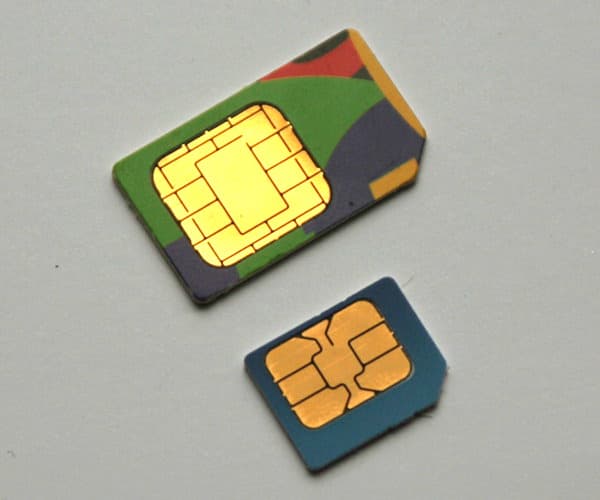

Mini-SIM и Micro-SIM
Карты форматов Mini-SIM и Micro-SIM используют гораздо меньше пластика

Понятно, что никаких потерь с точки зрения функциональности такое сокращение не принесло. Но надо понимать, что Mini-SIM хороша именно для размещения в корпусе телефонного аппарата. Использовать карту такого размера, например, для таксофонов — очевидно неудобно.

После массового перехода на формат Mini-SIM он очень долго оставался практически единственным вариантом для использования в сфере мобильной связи. Даже успехи в сокращении внешних размеров телефонных аппаратов не требовали дальнейшего уменьшения карты абонента. Но все-таки закрепиться на века ему не дали.

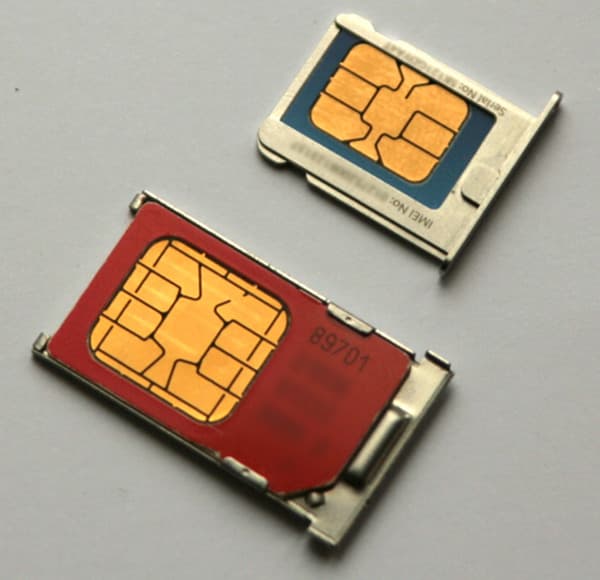

Mini-SIM и Micro-SIM
Для установки Micro-SIM (иногда и Mini-SIM) могут использоваться специальные рамки

Один из наиболее активных игроков рынка в своей новой модели смартфона два с половиной года назад реализовал работу с форматом Micro-SIM, размеры карт которого составляют 15×12 мм (толщина снова не изменилась). Для карт этого формата уже практически вся лицевая поверхность была занята контактными площадками. Но и для него не было никаких технических сложностей для размещения чипа, особенно с развитием технологий изготовления микросхем. Отметим, что, с точки зрения дизайна потребительских устройств, рынок не требовал этого шага. Так что скорее компания сыграла в области маркетинга, еще раз повторяя «мы не такие, как все».

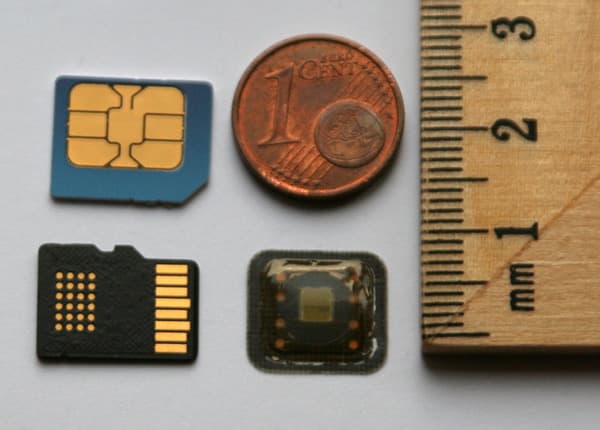

SIM
Электронная «начинка» занимает очень мало места даже в Mini- и Micro-SIM

Интересно, что в этом году тот же производитель еще раз разыграл эту карту. Последняя модель их смартфона работает исключительно с Nano-SIM, в которой уменьшению подверглась уже и толщина — 12,3×8,8×0,67 мм. В этот формат уже никак не умещаются восемь стандартных контактов, так что остаются только шесть действительно рабочих. Никакие технические функции карты не пострадали и в этот раз, но размеры нового телефона не настолько уменьшились, как можно было бы подумать (а некоторые даже увеличились).

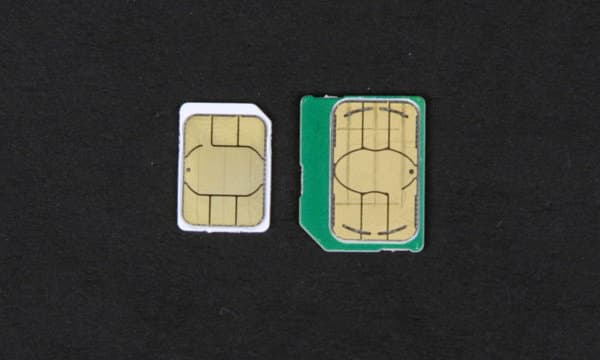

Nano-SIM и Micro-SIM
Практически вся лицевая поверхность у Nano-SIM занята контактными площадками

Возникает вполне резонный вопрос: как эта история с миниатюризацией отражается на потребителях? Если говорить о тех, кто покупает новый телефонный аппарат с контрактом и новой картой, то им обычно все равно, какая версия SIM-карты в нем установлена. А уж если телефон у человека в принципе один или он не планирует переставлять карты, то даже не «обычно», а «совершенно».

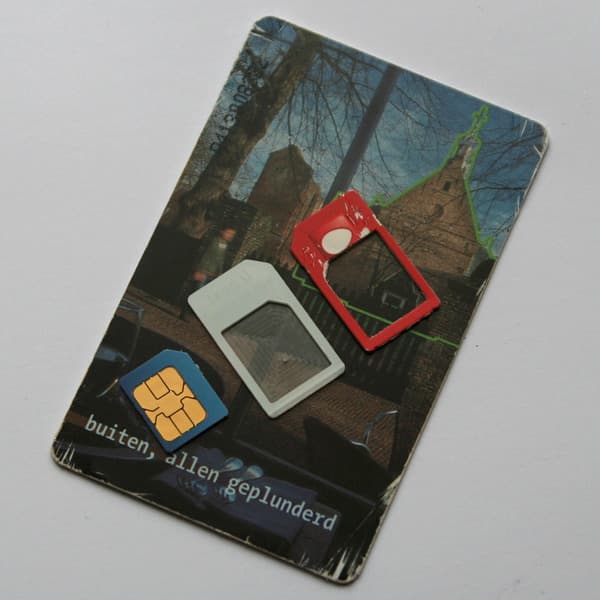

Адаптеры Micro-SIM в Mini-SIM
Для установки Micro-SIM в отсек Mini-SIM можно использовать адаптеры-переходники

Но для тех пользователей, которые привыкли использовать несколько аппаратов и/или SIM-карт, ситуация менее приятная. В случае пары Mini/Micro можно попробовать обойтись так называемыми переходниками/адаптерами (конечно, после смены всех карт формата Mini на карты формата Micro). Плюсов в этой истории нет никаких, только минусы — нужно носить с собой дополнительные детали, а кроме того, переходником можно повредить контакты разъема во время замены (или сборная конструкция может даже застрять в слоте).

Что касается смены карт, то официальный способ состоит в посещении салона вашего оператора, написании заявления, ожидания и всего такого. Кроме того, если вдруг у вас на карте есть какие-то записи, нужно будет позаботиться об их сохранении. Более доступная опция с точки зрения затрат времени — обратиться в многочисленные мастерские, где вашу карту обрежут специальным инструментом за пару секунд (кстати, этим занимаются и крупные салоны и даже сами операторы). Если уж совсем не хочется никуда идти, то острый нож и крепкая рука также способны успешно решить задачу. На первый раз может пригодиться распечатка из интернета со схемой «разделки» (см. например вариант 1, вариант 2).

С Nano-SIM ситуация более сложная, поскольку меньше и линейные размеры, и толщина карты. Способы остаются все те же самые. Но наиболее правильным в настоящее время стоит признать первый из них. Впрочем, учитывая распространенность и стоимость аппарата, для которого вам может потребоваться именно Nano-SIM, это не должно стать проблемой.





13 ноября 2012 Г.
