- Hа какой рынок будут нацелены компьютеры, собранные на базе 82430TX PCIset?
- Каковы особенности 82430TX, которые привлекут к нему пользователей и производителей компьютеров для рынка SOHO?
- Какие микросхемы входят в состав 82430TX?
- В чем особенность нового стандарта управления энергопотреблением Dynamic Power Management Architecture?
- В чем состоит особенность дискового протокола Ultra DMA, поддерживаемого в 82430TX?
- Что можно сказать о производительности систем на базе 82430TX?
Анонсировав новый набор логики 82430TX, корпорация Intel завершила развитие микросхем логики аппаратной поддержки процессоров пятого поколения. В истории наборов логики для Pentium, ведущей свое начало с набора Mercury для Pentium-60 (1993 г.), поставлена точка. Сегодня мы кратко познакомимся с этим последним набором логики от Intel, а впереди — новые разработки, но уже для процессоров класса Pentium Pro и будущего Р7.
Hа какой рынок будут нацелены компьютеры, собранные на базе 82430TX PCIset?
Отвечая на этот вопрос, стоит, наверно, проследить историю всех существующих наборов логики для процессоров Pentium. Это поможет нам точнее позиционировать набор 82430TX, и тем самым более подробно ответить на вопрос читателей.
Итак, если отбросить давно ушедший в историю чипсет Mercury (1993г), который предназначался для Pentium-60, то следующим за ним шел 82430NX (Neptune, 1994 г.). По своим характеристикам набор логики Neptune был ориентирован на профессиональные применения, — поддерживал мультипроцессорные конфигурации и оперативную память до 512 МБ, а также другие инновации (для своего времени). Однако, быстрое развитие семейства процессоров Pentium в 1995г. потребовало выпуска нового набора логики для широкого рынка, — так появился один из самых удачных чипсетов в истории архитектуры Х86, известный под маркой Intel 82430FX (Triton). Системные платы на наборе 82430FX были наиболее распространены в 1995 — 1996 годах, хотя встречаются в продаже и поныне. Тем не менее, после выхода 82430FX рынок продолжал испытывать нужду в современном наборе логики для профессиональных применений, и из-за отсутствия такового набор Neptune использовался еще достаточно долго.
В начале 1996 г. корпорация Intel решила пойти навстречу производителям компьютеров и одновременно разделить рынки SOHO и корпоративных применений, представив миру новые наборы 82430VX и 82430HX. В этих наборах логики, на которых сейчас построено подавляющее большинство ПК, имеющихся в продаже, за счет поддержки различных функций была проведена довольно четкая грань между рынками пользователей. Так, в наборе 82430HX была реализована поддержка многопроцессорных систем, памяти с исправлением единичной ошибки, улучшены характеристики взаимодействия процессора с кэш-памятью, — что важно для построения серверов и профессиональных рабочих станций. Эти функции отсутствовали в 82430VX, но зато этот набор логики получился дешевле (что очень важно для покупателей с ограниченным бюджетом, характерным для SOHO).
И все было бы хорошо, но при теперешних темпах развития технологий, год — это достаточно большой срок. И потому даже такой современный набор как 82430VX стал отставать от темпов появления все большего числа новинок, ориентированных на рынок мультимедийных машин. Так сегодня на смену 82430VX пришел набор 82430TX, который разработан прежде всего для повышения производительности мультимедийных компьютеров с процессорами Pentium MMX. Поэтому говоря о компьютерах на наборе 82430TX, можно говорить, что речь идет о разработке, ориентированной на рынок мощных домашних ПК и современных офисных применений. Скорее всего, за достаточно короткий период набор логики 82430VX будет вытеснен с рынка набором 82430TX, а 82430HX утратит свою долю рынка, которая будет занята наборами микросхем для Pentium Pro в связи с падением цен на процессоры шестого поколения. Стоит также отметить, что по прогнозам, 82430TX вытеснит предыдущий набор "Mobile Triton" (82430MX) и с рынка мобильных систем.
Intel desktop PCIset Family Pentium® Processor Pentium® Processor Pentium® Processor Pentium® with MMX™ Technology Pentium® II Processor, Pentium® Pro Processor Intel 430FX PCIset Intel 430VX PCIset Intel 430HX PCIset Intel 430TX PCIset Intel 440FX PCIset
- EDO
- PCI Data Streaming (100 MB/sec)
- PB SRAM
- USB
- SDRAM
- Concurrent PCI
- Optimized EDO
- Concurrent PCI
- BGA Packaging
- DPMA
- Ultra DMA
- SMBus
- P6 bus optimized performance
- Concurrent PCI
- USB
Hа этом рисунке приведена таблица с кратким описанием назначения и основных характеристик наборов логики для всех процессоров пятого и шестого поколений производства Intel (источник: http://developer.intel.com/design/pcisets/desktop.htm#430TX).
Каковы особенности 82430TX, которые привлекут к нему пользователей и производителей компьютеров для рынка SOHO?
Разработчики Intel постарались включить в набор 82430TX поддержку практически всех последних важных новинок в архитектуре РС, — с тем, чтобы максимально продлить "жизненный цикл" нового набора логики. Именно сочетанием нижеследующих новинок и привлекателен набор 82430TX:
- Технология ММХ. Системы на базе 82430TX изначально ориентированы на работу с мультимедийными программными продуктами.
- Стандарт энергосбережения DPMA (Dynamic Power Management Architecture). Благодаря DPMA удалось впервые создать набор логики, который с одинаковым успехом можно использовать как в настольных, так и в мобильных компьютерах. И дело не только в продлении жизни батарей для мобильных ПК, но и в возможности построения постоянно включенных настольных систем, которые являются центром коммуникаций в офисе или центром мультимедийных применений дома.
- Модули памяти SDRAM (Synchronous Dynamic Random Access Memory) плюс поддержка уже традиционных типов FPM/EDO/BEDO. Чем быстрее память — тем выше производительность компьютера. Поддержка микросхем памяти типа BEDO (Burst EDO), которая до сих пор поддерживалась только наборами VP фирмы VIA, может возродить сейчас редко встречающуюся технологию памяти фирмы Micron.
- Протокол Ultra DMA разработан для достижения нового уровня передачи данных между IDE-диском и контроллером (до 33 МБ/сек), что позволяет быстрее загружать мультимегабайтные файлы мультимедиа.
- Стандарт 2.1 параллельной (concurrent) шины PCI позволяет поддерживать высокую скорость обмена данными по шине в многозадачной операционной среде.
- Шина USB для подключения внешних периферийных устройств (до 127 устройств) реализует на практике возможность "горячей стыковки" нового оборудования и снимает проблему отсутствия свободных разъемов в шинах расширения ПК.
Какие микросхемы входят в состав 82430TX?
В состав входят две СБИС: системный контроллер 82439TX (MTXC) и контроллер ввода/вывода 82371AB PCI I/O ISA/IDE (PIIX4). Они выполнены в пластиковых корпусах BGA и имеют по 324 вывода, расположенных на нижней части корпуса, что способствует созданию компактных конструкций системных плат, особенно в случае мобильных ПК.

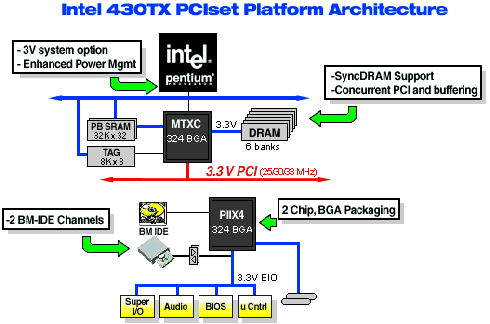

Hа этом рисунке представлена блок-схема, поясняющая функциональное назначения каждой из микросхем набора 82430TX (источник: developer.intel.com/design/pcisets/dsk_blck.htm)
![[Block Diagram of i430TX]](blckchart.gif)
В чем особенность нового стандарта управления энергопотреблением Dynamic Power Management Architecture?
В стандарте DPMA впервые реализованы три различных метода управления энергопотреблением: автономный, по требованию пользователя и по требованию операционной системы. Автономный метод основан на мониторинге активности на системной шине и отключении питания шины при отсутствии активности. Метод сбережения по требованию пользователя предполагает широкий спектр функций управления энергопотреблением, которые производители системных плат записывают в BIOS. Hа уровне операционной системы набор логики 82430TX реализует поддержку новой технологии ACPI (Advanced Configuration and Power Interface), разработанной Intel совместно с Microsoft и Toshiba для стандартизации процессов обмена данными между ОС и системной платой по управлению энергосбережением и реализации функции Plug and Play.
Первой операционной системой, которая будет способна взаимодействовать с системной платой на базе набора логики 82430TX с целью энергосбережения, станет наследница Windows 95, известная сейчас под кодовым наименованием Memphis. Для того, чтобы Memphis смогла взаимодействовать с платой на базе 82430TX, необходимо также наличие BIOS с поддержкой ACPI (ACPI-compliant BIOS ). Memphis содержит утилиту Power Management в окне Панели управления Control Panel, которая позволяет задавать параметры энергосбережения, исходя из типичной роли данного компьютера (домашняя или офисная настольная машина, переносной ПК, сервер и т.д.). Как ожидается, коммерческая версия Memphis, которая по утверждению главного редактора PC Magazine, будет носить торговую марку "Windows 98", появится в продаже к концу 1997 года (см. статью "Memphis: The Inside Story" на странице Web www8.zdnet.com/products/content/newrev/wins/0516ws1.html).
В чем состоит особенность дискового протокола Ultra DMA, поддерживаемого в 82430TX?
Протокол Ultra DMA — настолько интересная разработка, что она вполне достойна отдельной статьи. Главное преимущество нового протокола — удвоение скорости передачи данных в пакетном режиме с прежних 16,6 МБ/сек (DMA mode 2) до 33 МБ/сек. Другой стороной Ultra DMA является реализация повышенной надежности передачи за счет так называемой циклической проверки на избыточность Cyclical Redundancy Check (CRC), — метода, который недоступен на обычных IDE-дисках.
Следует также отметить следующее: введение нового дискового протокола в стандарте ATA/IDE предполагает его поддержку двумя сторонами — IDE-адаптером и самим диском (контроллером). Поэтому об Ultra DMA применительно к новому набору логики 82430TX следует говорить как о патентованной технологии Quantum Corporation, поддержка которой реализована в новом наборе (чипсете) Intel. Кроме того, на компьютере для полноценной реализации обмена по протоколу Ultra DMA необходимы специальный драйвер для операционной системы и BIOS с поддержкой Ultra DMA.
Сегодня лицензии на выпуск дисководов с реализацией Ultra DMA приобрели уже почти все ведущие производители жестких дисков, включая Seagate, IBM-SSD, Western Digital, Maxtor, Toshiba, Fujitsu. Поэтому вскоре на рынке появится достаточное число различных марок винчестеров с Ultra DMA. К слову, со стороны чипсета поддержка Ultra DMA реализована и в наборе логики AMD-640, который компания Advanced Micro Devices разработала для системных плат, оптимизированных под процессор К6.
Для пользователей также важно, что на одном компьютере могут быть одновременно установлены жесткие диски с поддержкой Ultra DMA и обычные IDE-устройства. И нет ограничений на приобретение винчестеров с поддержкой Ultra DMA для компьютеров на прежних наборах логики (Intel 82430FX, VX, HX), где эти винчестеры будут обмениваться данными со скоростью 16,6 МБ/сек. Впоследствии пользователь может заменить прежнюю системную плату на плату с набором 82430TX, и продолжить работу со своим новым винчестером.
Что можно сказать о производительности систем на базе 82430TX?
В лаборатории Nienschanz Labs были испытаны новые системные платы из серии ASUS TX97 (производство компании ASUSTeK) и это тестирование показало, что новые платы имеют лучшие на сегодня абсолютные показатели производительности из всех аналогичных плат, проверявшихся лабораторией. В двух последующих таблицах собраны данные по росту производительности по отдельным характерным показателям тестов Winstone 97/WinBench 97 по сравнению с аналогичной конфигурацией на m/b ASUS T2P4S (430HX) и при увеличении основной памяти с 32MB до 64MB. Как могут убедиться читатели, наблюдается весьма впечатляющий рост производительности систем.
Рост производительности плат серии ASUS ТХ97 против HХ Test Windows95 Windows NT4.0 Business Winstone +8% +4% HE Winstone +3% 0 Business Graphics WinMark +16% +6% HE Graphics WinMark +12% 0 Влияние увеличения размера памяти с 32 МБ до 64 МБ Test Windows95 Windows NT4.0 Business Winstone +13% +11% HE Winstone +15% +34% Business Disk WinMark +110% +5% HE Disk WinMark +50% +16%
Сергей Березин
