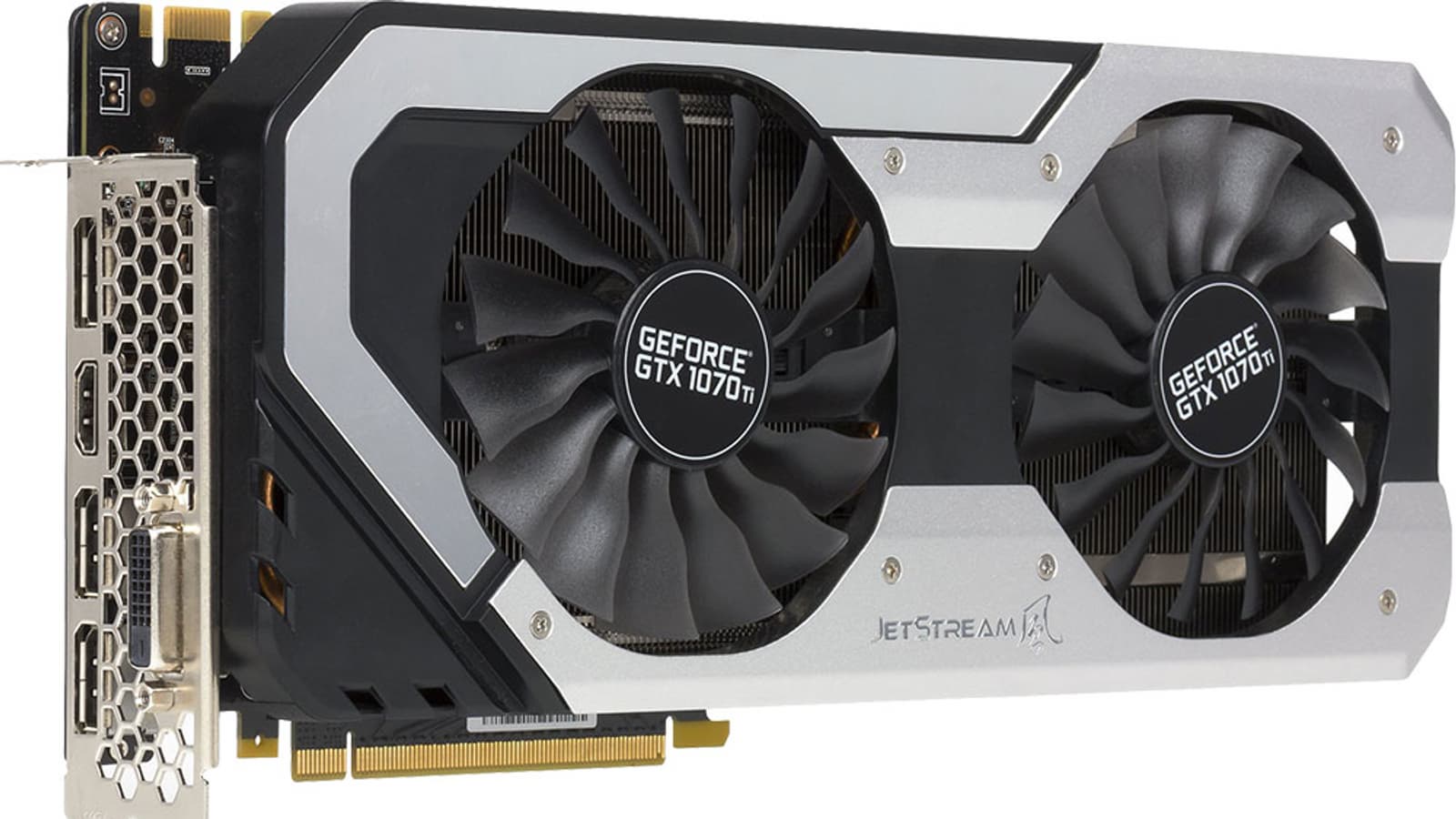

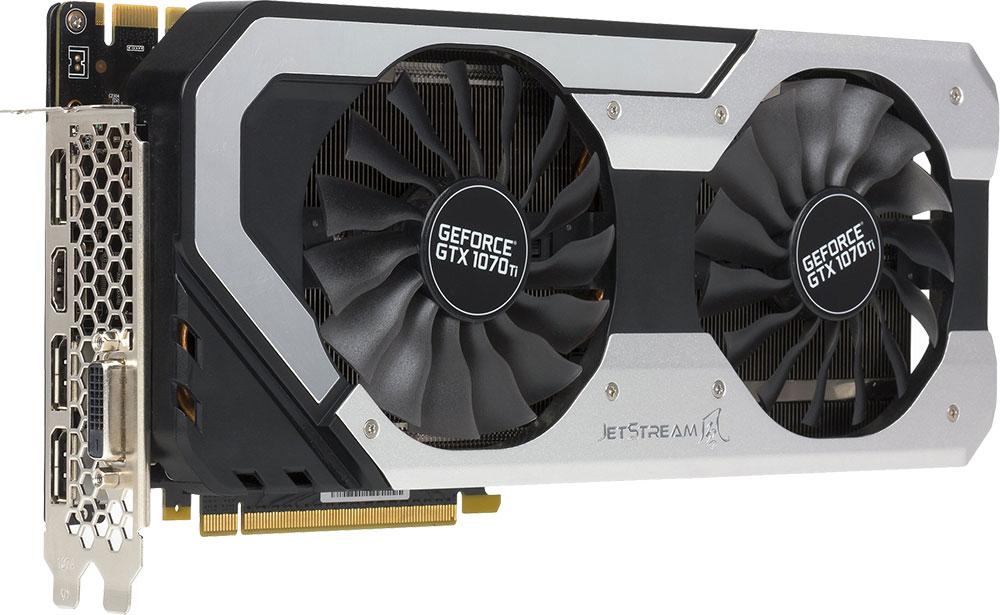

Обзор видеоускорителя Palit GeForce GTX 1070 Ti Super Jetstream (8 ГБ)

Справочные материалы:

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce GTX 1070 Ti Super Jetstream 8 ГБ 256-битной GDDR5

Сведения о производителе: Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе/США) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.

Характеристики в сравнении с референс-картой

Palit GeForce GTX 1070 Ti Super Jetstream 8 ГБ 256-битной GDDR5 (PA-GTX1070Ti Jetstream 8G)
Параметр Значение Номинальное значение (референс)
GPU GeForce GTX 1070 Ti (GP104)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц OC mode: 1708—2002 (+6,2%)
Normal mode: 1607—1885
1607—1885
Частота работы памяти (физическая (эффективная)), МГц 2000 (8000) 2000 (8000)
Ширина шины обмена с памятью, бит 256
Число вычислительных блоков в GPU 19
Число операций (ALU) в блоке 128
Суммарное количество блоков ALU 2432
Число блоков текстурирования (BLF/TLF/ANIS) 152
Число блоков растеризации (ROP) 64
Размеры, мм 285×120×60 270×100×35
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление пиковое в 3D, Вт 180 182
Энергопотребление в режиме 2D, Вт 30 31
Энергопотребление в режиме «сна», Вт 11 11
Уровень шума в 3D (максимальная нагрузка), дБА 18,0 31,0
Уровень шума в 2D (просмотр видео), дБА 18,0 33,0
Уровень шума в 2D (в простое), дБА 29,1 38,7
Видеовыходы 1×DVI (Dual-Link/HDMI)
1×HDMI 2.0b
3×DisplayPort 1.4
1×DVI (Dual-Link/HDMI)
1×HDMI 2.0b
3×DisplayPort 1.4
Поддержка многопроцессорной работы SLI
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Питание: 8-контактные разъемы 1 1
Питание: 6-контактные разъемы 1 0
Максимальное разрешение/частота, Display Port 3840×2160@120 Гц (7680×4320@30 Гц)
Максимальное разрешение/частота, HDMI 3840×2160@60 Гц
Максимальное разрешение/частота, Dual-Link DVI 2560×1600@60 Гц (1920×1200@120 Гц)
Максимальное разрешение/частота, Single-Link DVI 1920×1200@60 Гц (1280×1024@85 Гц)
Средняя цена
Розничные предложения

Память

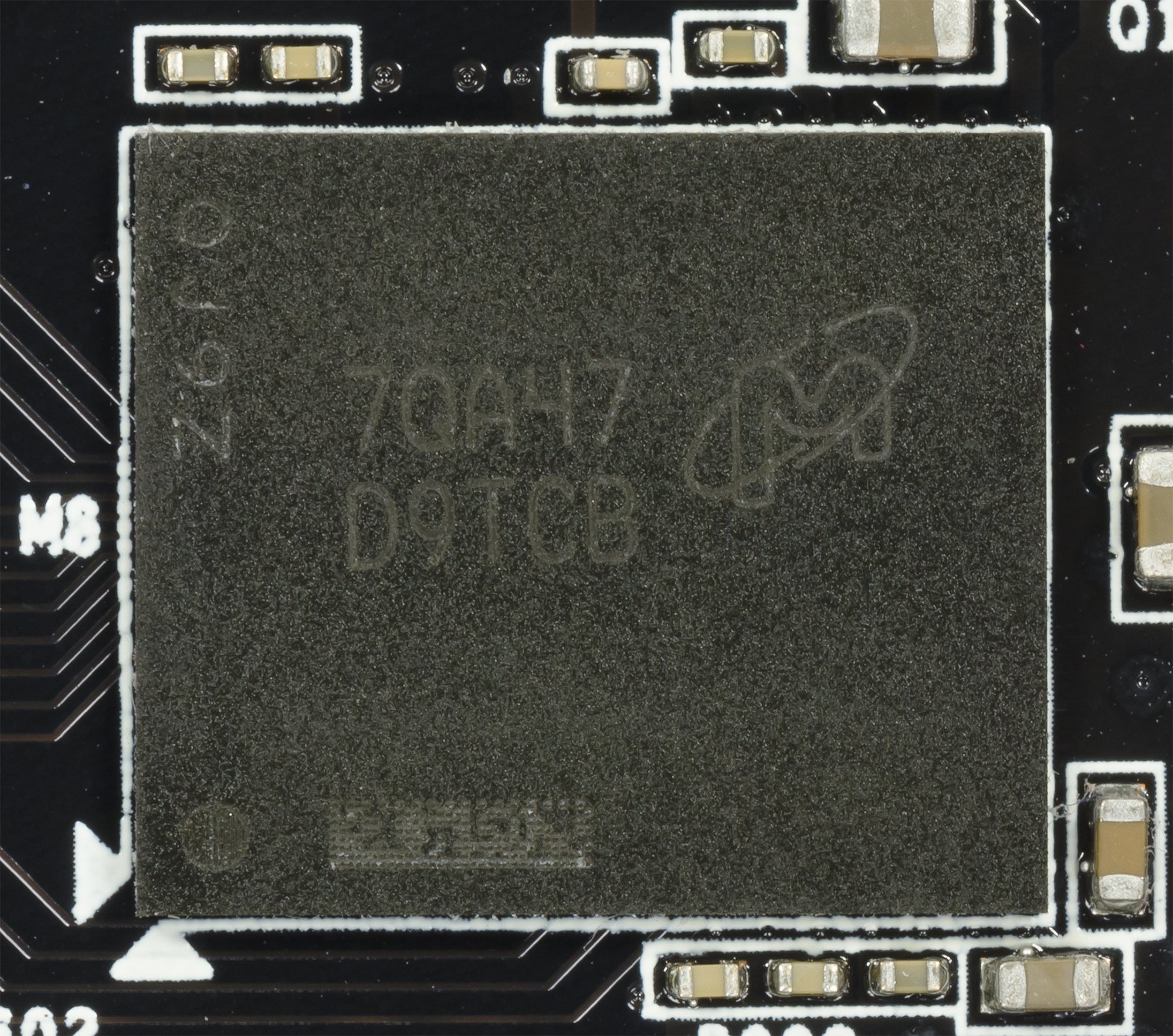

Карта имеет 8 ГБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR5) рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

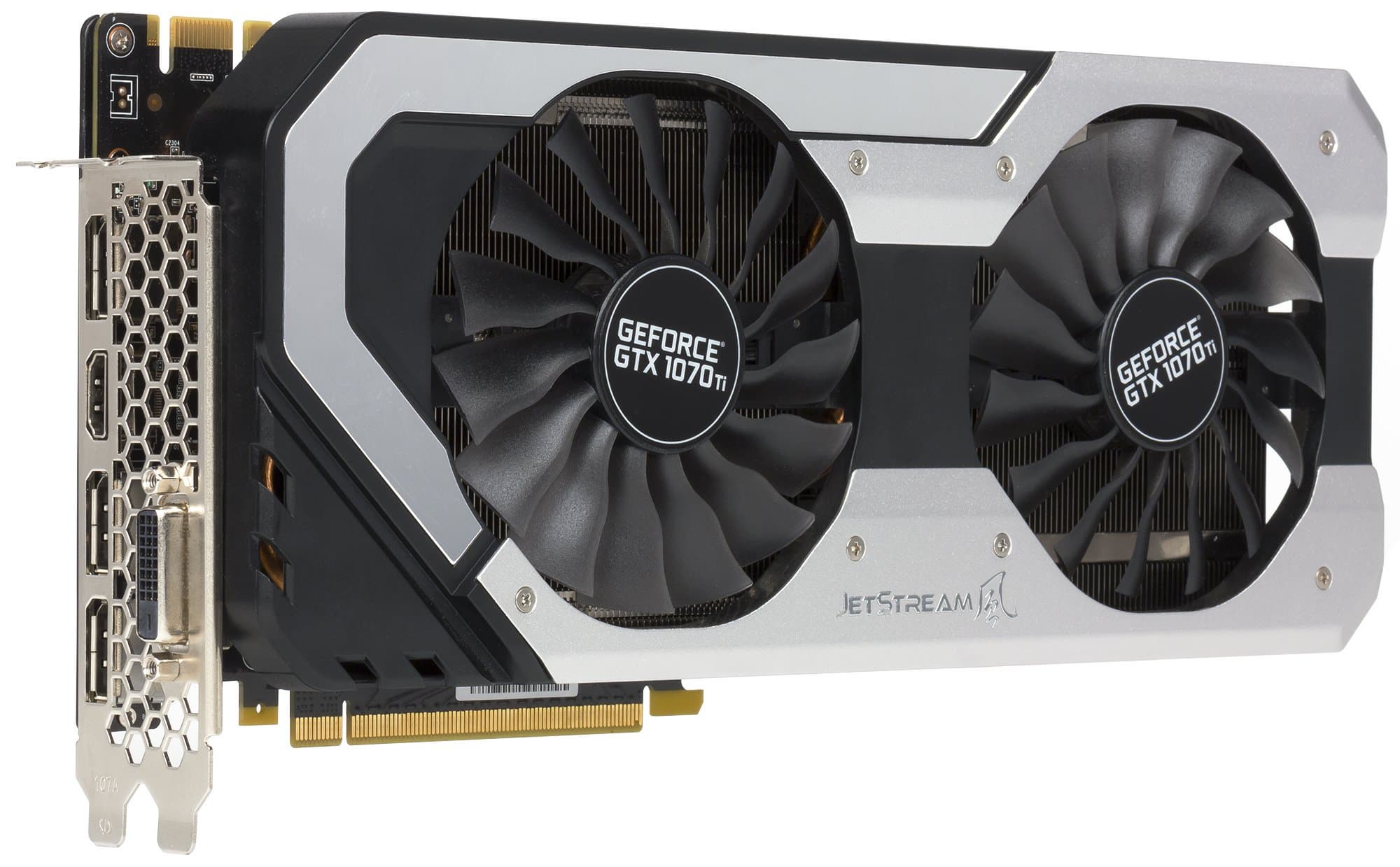

Особенности карты и сравнение с эталонным дизайном

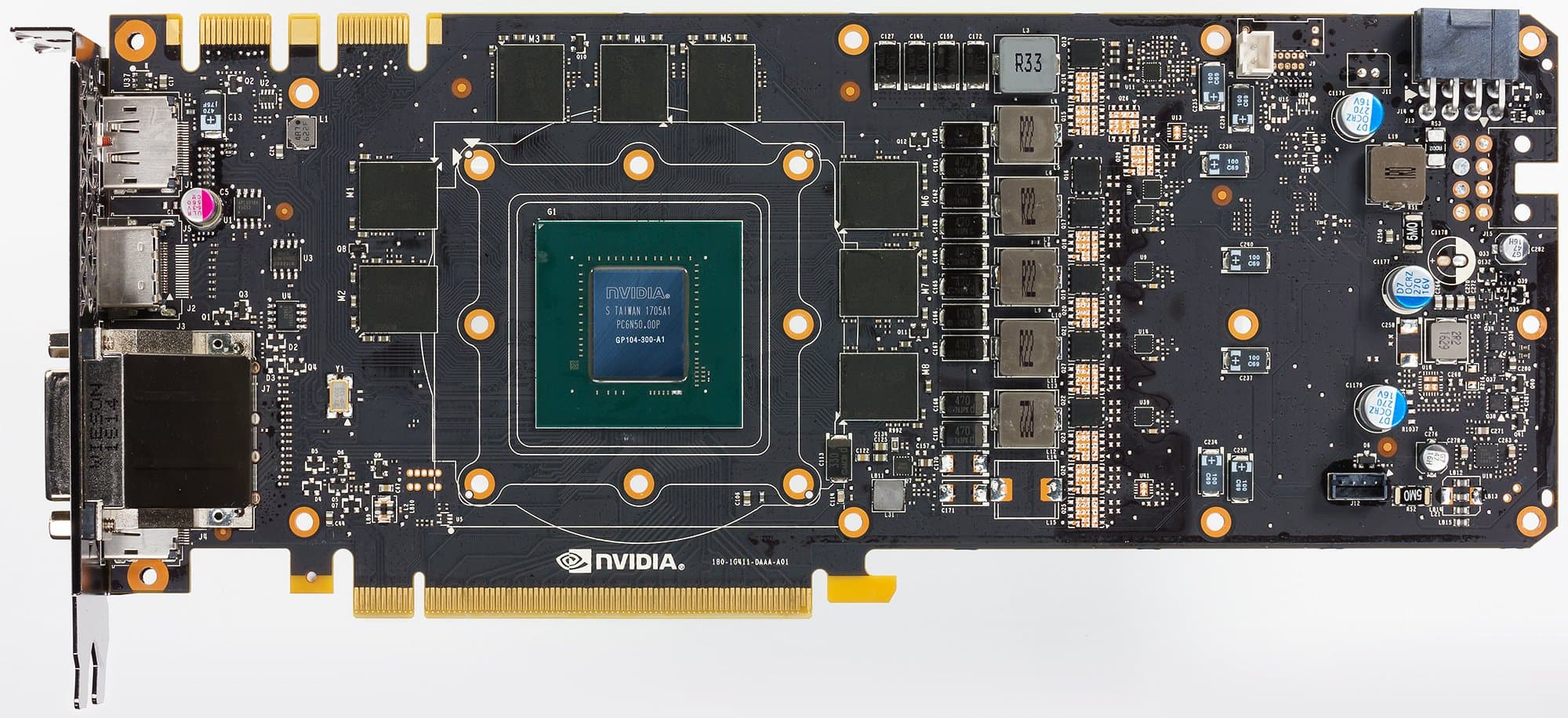

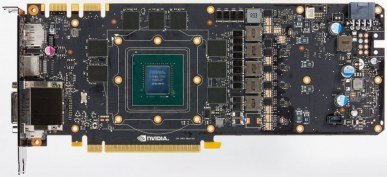

Palit GeForce GTX 1070 Ti Super Jetstream (8 ГБ) Референс-карта

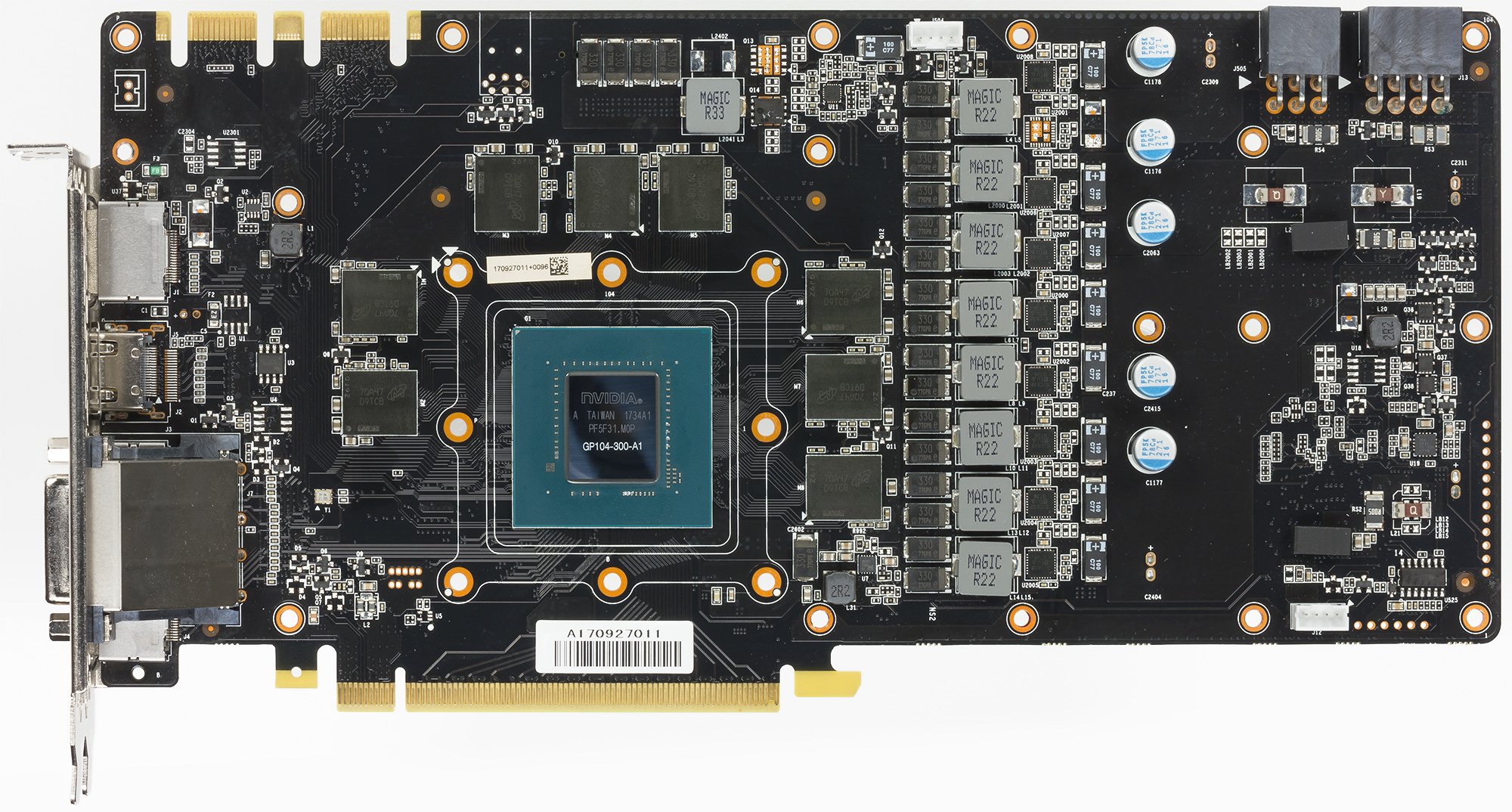

вид спереди

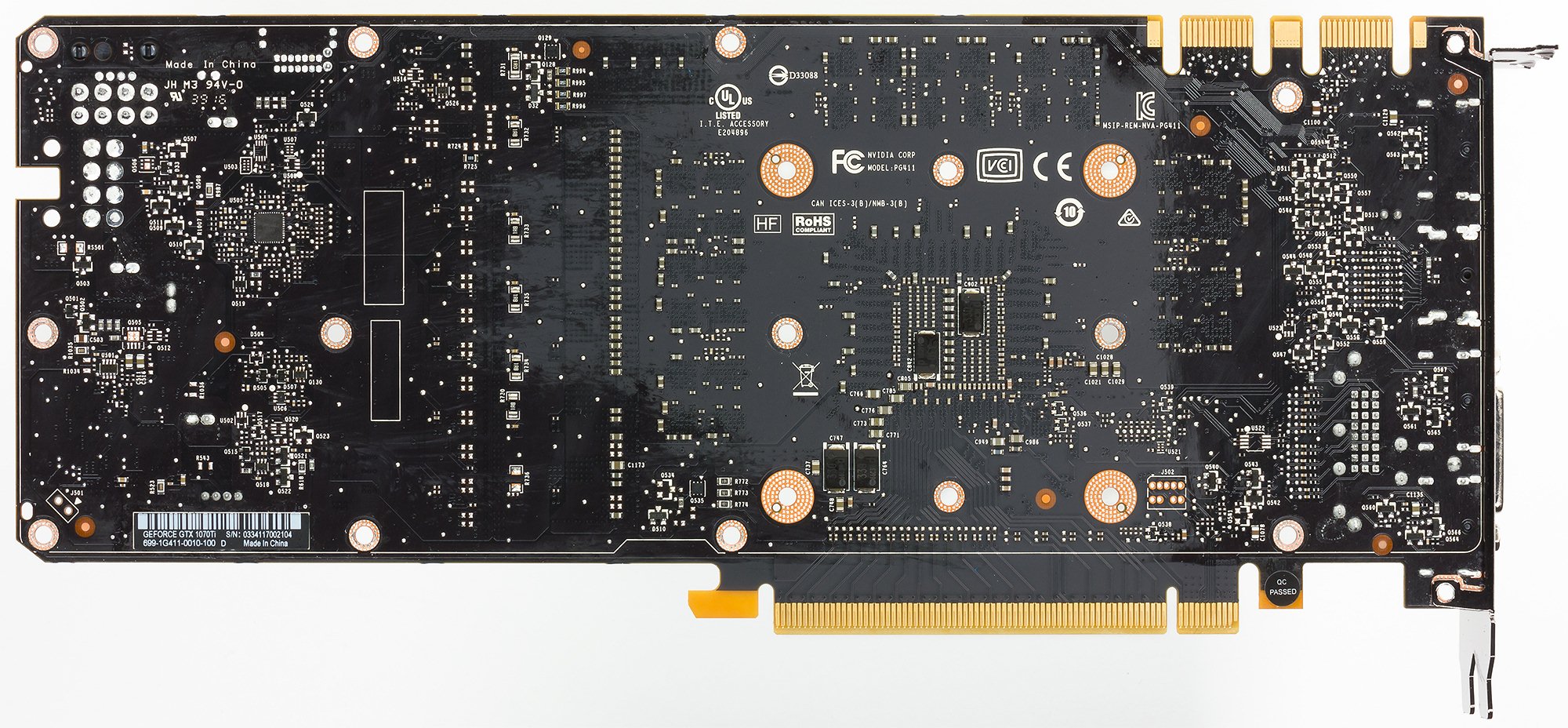

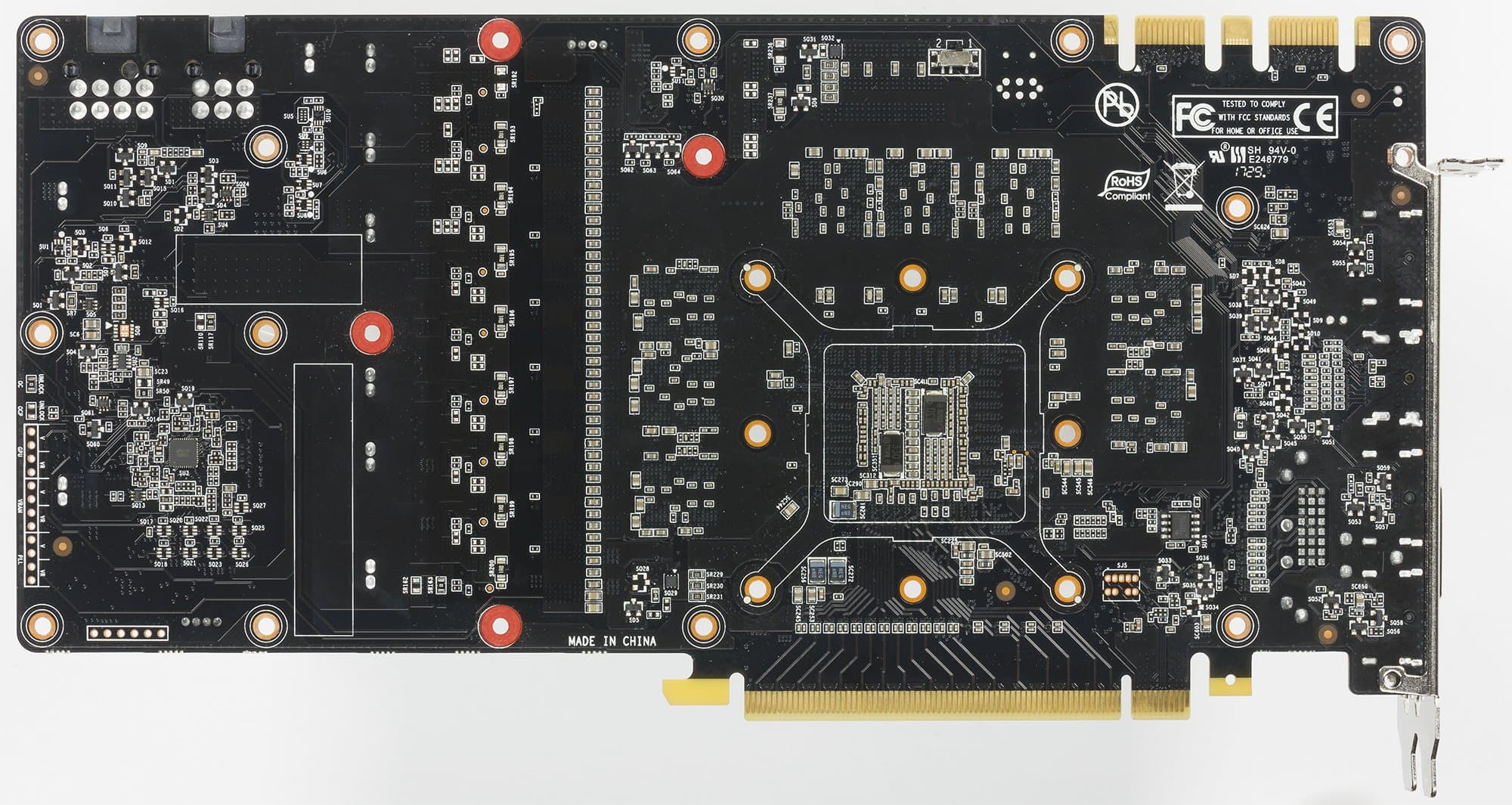

вид сзади

Печатная плата полностью спроектирована инженерами компании Palit, сходство с референс-картой есть только в расположении микросхем памяти (что логично).

Схема питания имеет 8 фаз и управляется цифровым контроллером uP9511P производства uPI Semiconductor.

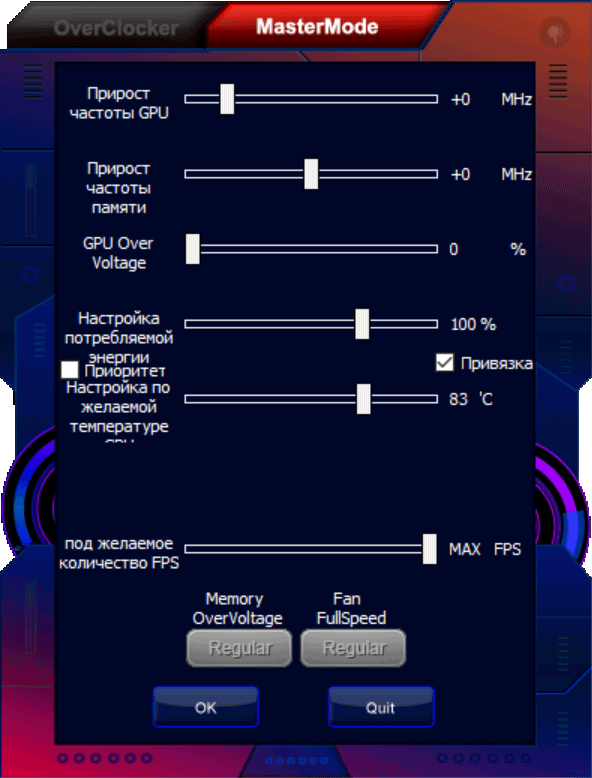

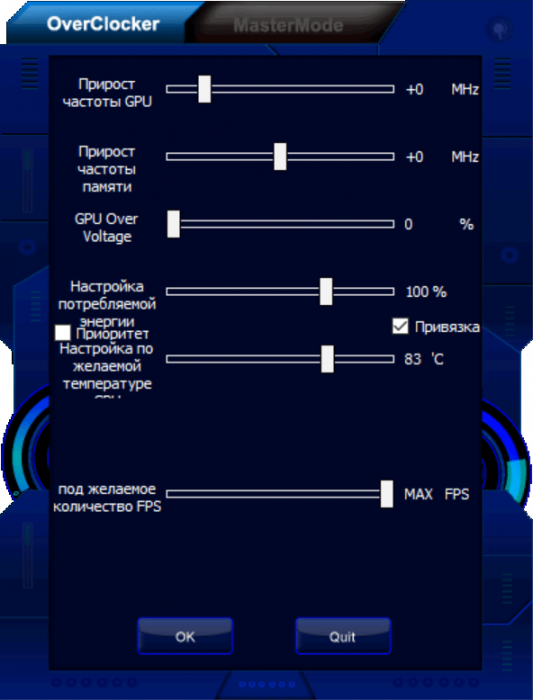

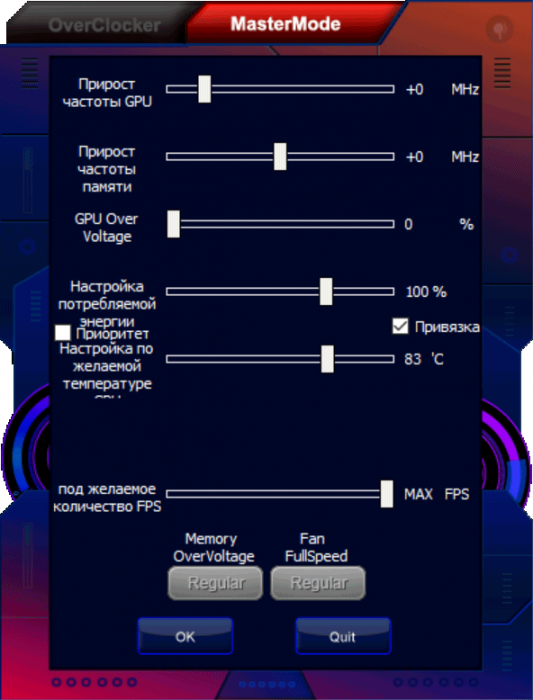

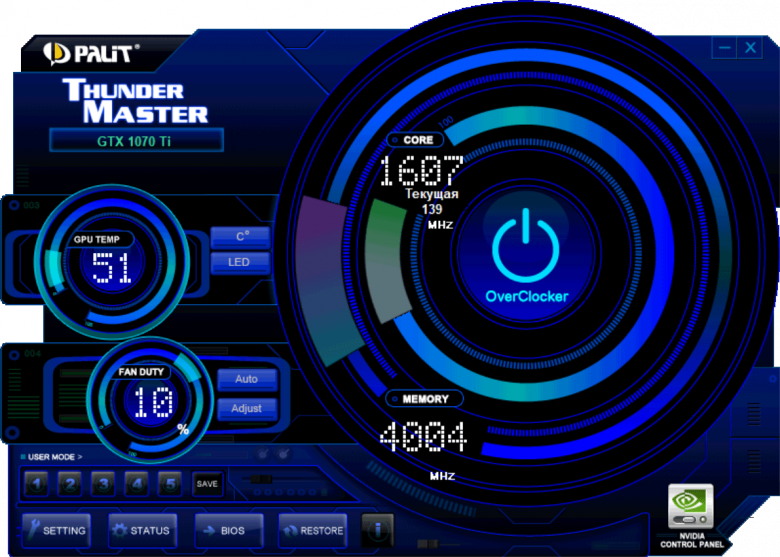

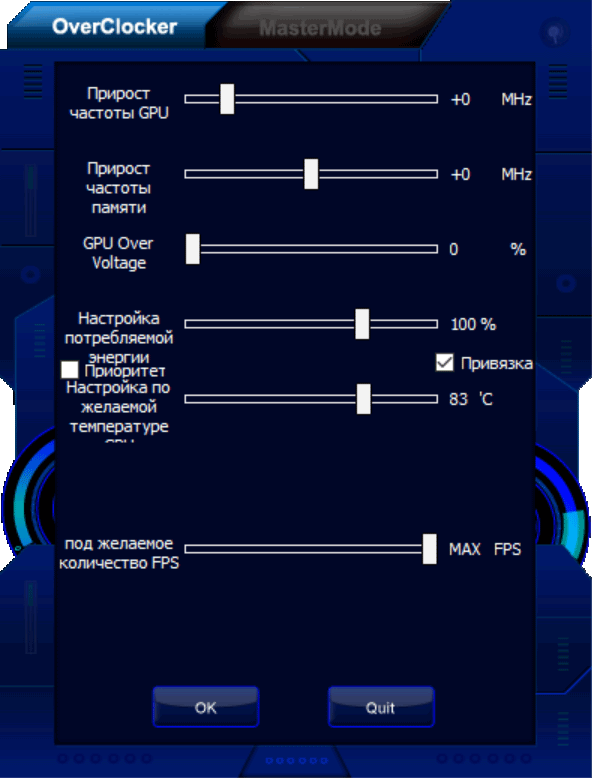

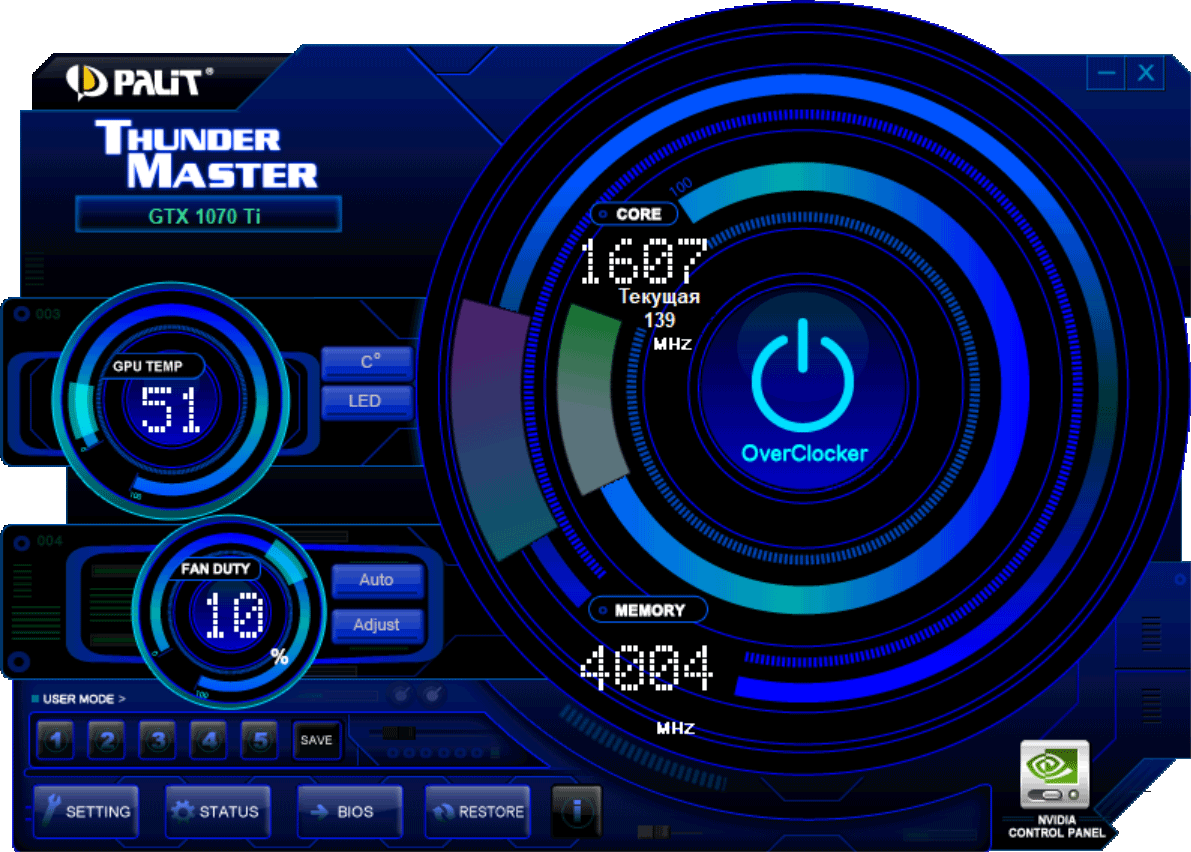

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Palit Thunder Master, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты может автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум). Также данная утилита нужна для автоматической активации режима разгона (OC Mode).

Частоты работы этого ускорителя в режиме OC Mode повышены на 6,2% относительно стандартных параметров референс-карты, поэтому мы ожидаем прироста производительности в 5%-6% относительно карты GTX 1070 Ti Founder’s Edition.

Охлаждение

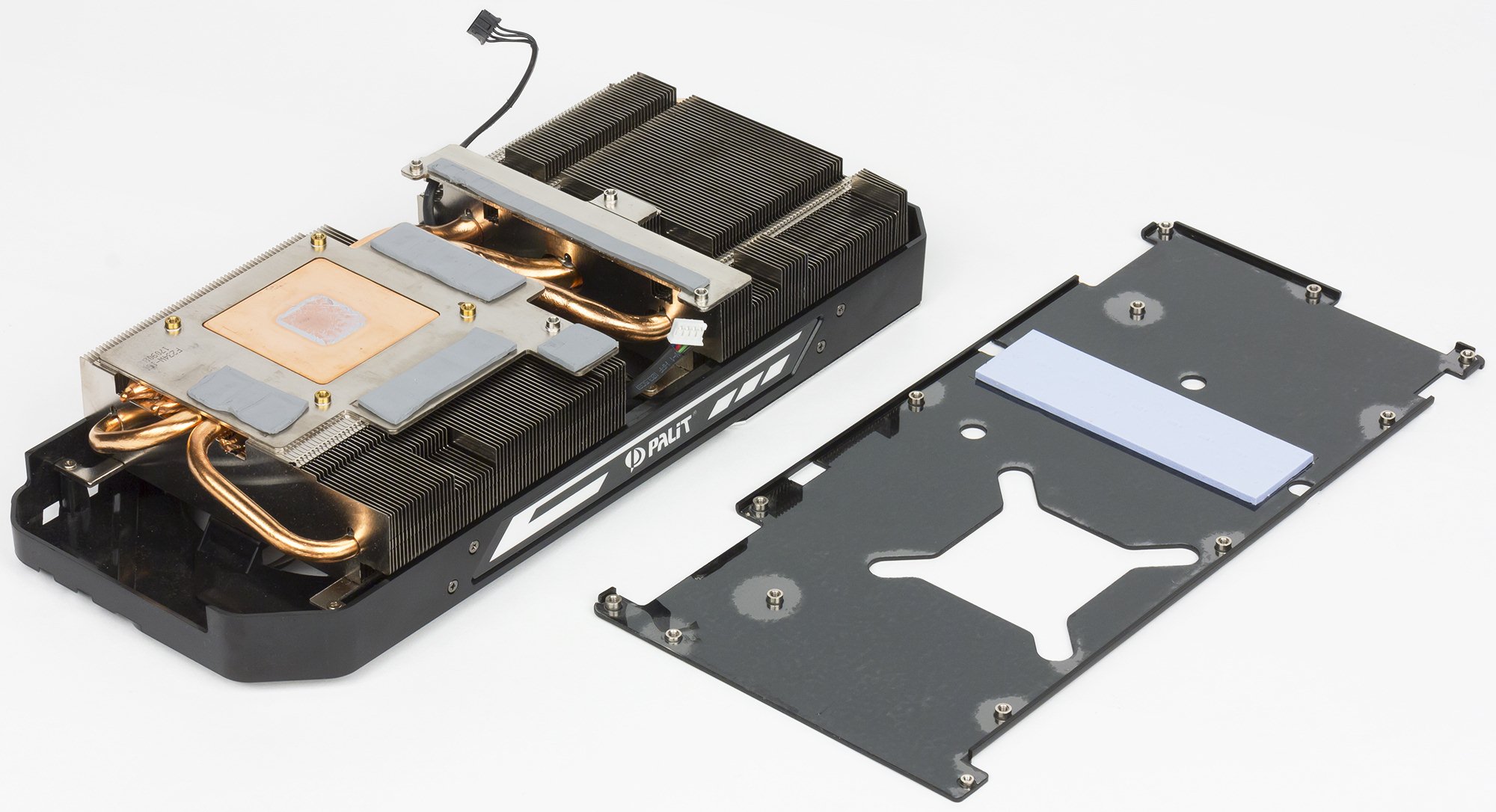

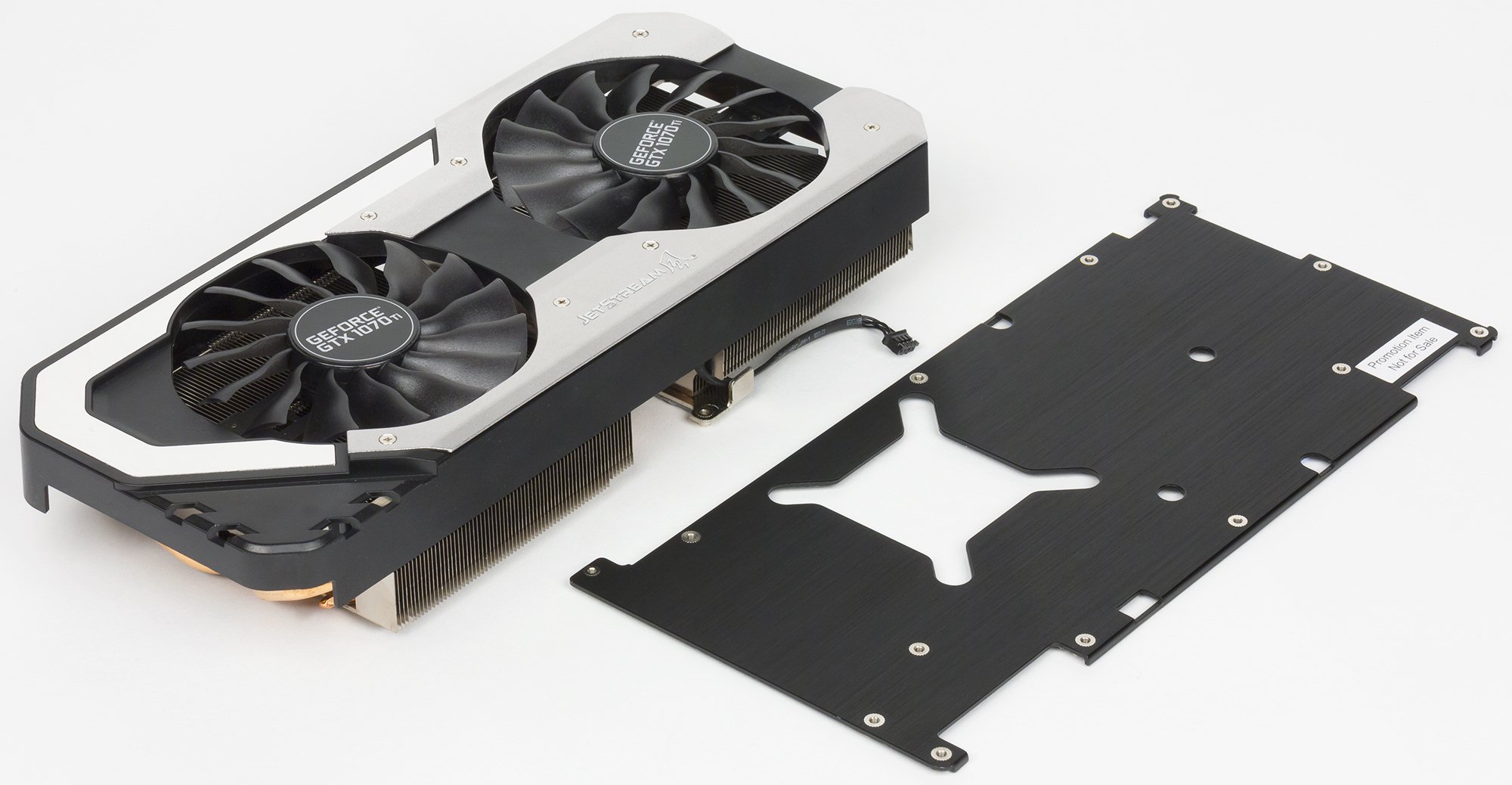

Главной частью кулера являются два пластинчатых никелированных радиатора, соединенные между собой тепловыми трубками, которые впрессованы в медное основание основного радиатора и обеспечивают равномерное распределение тепла по ребрам. Поверх радиаторов установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Микросхемы памяти охлаждаются основным радиатором, а для охлаждения силовых транзисторов на втором радиаторе есть особая подошва с термоинтерфейсом. С оборотной стороны карта прикрывается специальной пластиной, которая не только обеспечивает жесткость печатной платы, но и участвует в охлаждении, прижимаясь к PCB со стороны силовых элементов через термоинтерфейс.

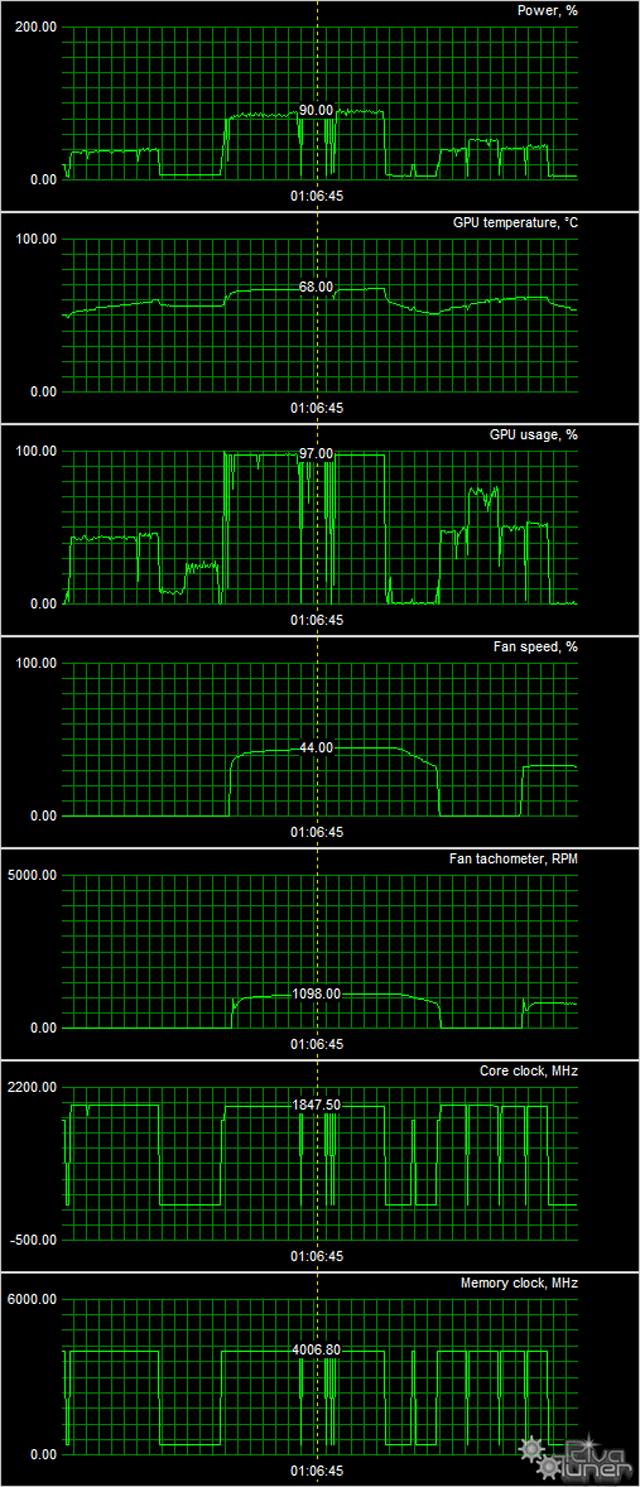

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 68 градусов, что является очень хорошим результатом для видеокарты такого уровня.

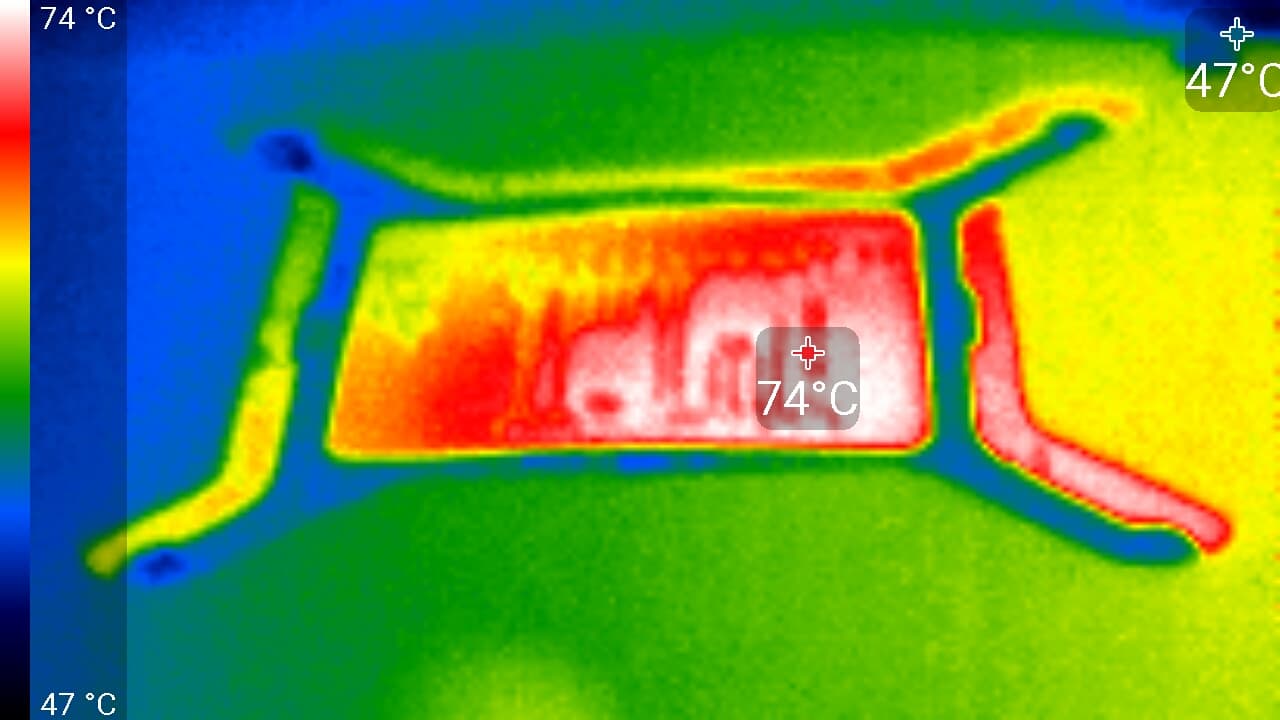

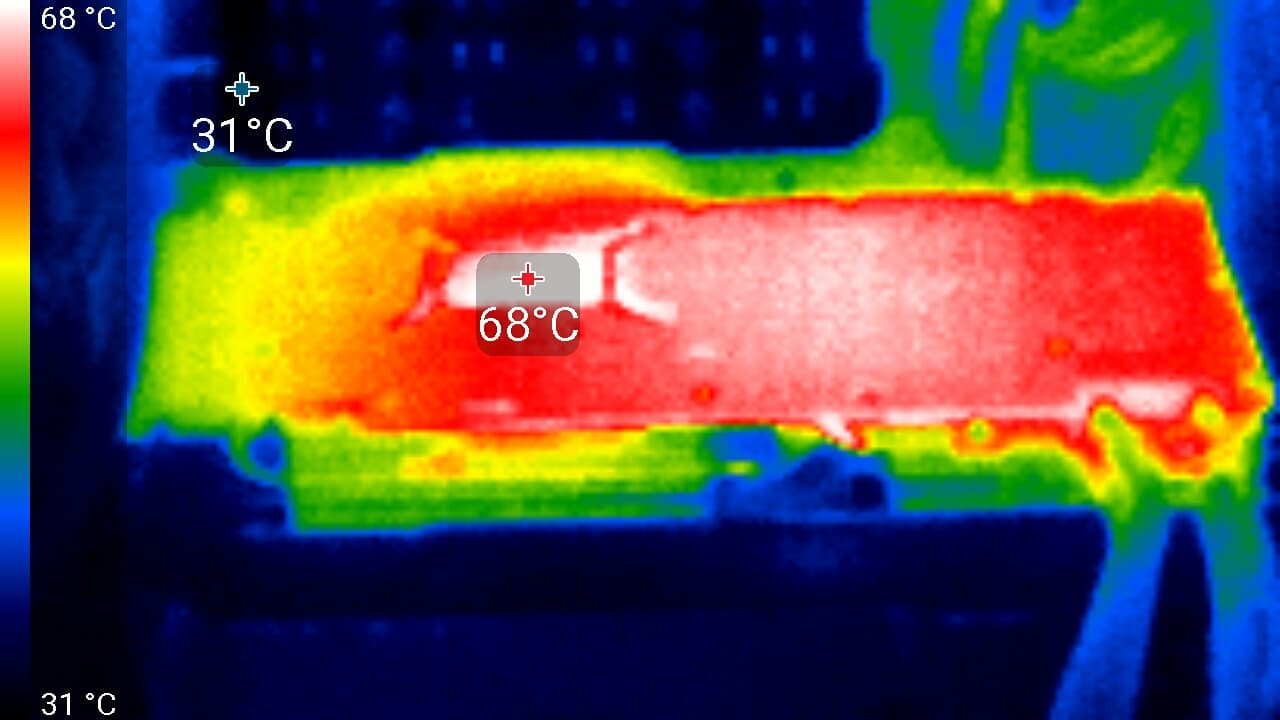

Максимальный нагрев — с обратной стороны печатной платы над GPU.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

  • Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
  • Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
  • Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума выполняется по методике, описанной здесь:

  • 28 дБА и менее: шум плохо различим уже на расстоянии одного метра от источника, даже при очень низком уровне фонового шума. Оценка: шум минимальный.
  • от 29 до 34 дБА: шум различим уже с двух метров от источника, но не особо обращает на себя внимания. С таким уровнем шума вполне можно мириться даже при долговременной работе. Оценка: шум низкий.
  • от 35 до 39 дБА: шум уверенно различается и заметно обращает на себя внимание, особенно в помещении с низким уровнем шума. Работать с таким уровнем шума можно, но спать будет затруднительно. Оценка: шум средний.
  • 40 дБА и более: такой постоянный уровень шума уже начинает раздражать, от него быстро устаешь, появляется желание выйти из комнаты или выключить прибор. Оценка: шум высокий.

В режиме простоя в 2D температура составляла 42 °C, вентиляторы не вращались. Шум был равен фоновому, 18,0 дБА.

При просмотре фильма с аппаратным декодированием температура поднималась до 43 °C. Вентиляторы не включались, уровень шума оставался тем же (18,0 дБА).

В режиме максимальной нагрузки в 3D температура достигала 68 °C. Вентиляторы при этом раскручивались до 1100 оборотов в минуту, шум вырастал до 29,1 дБА, так что данную СО можно считать тихой (шум низкий).

Комплект поставки и упаковка

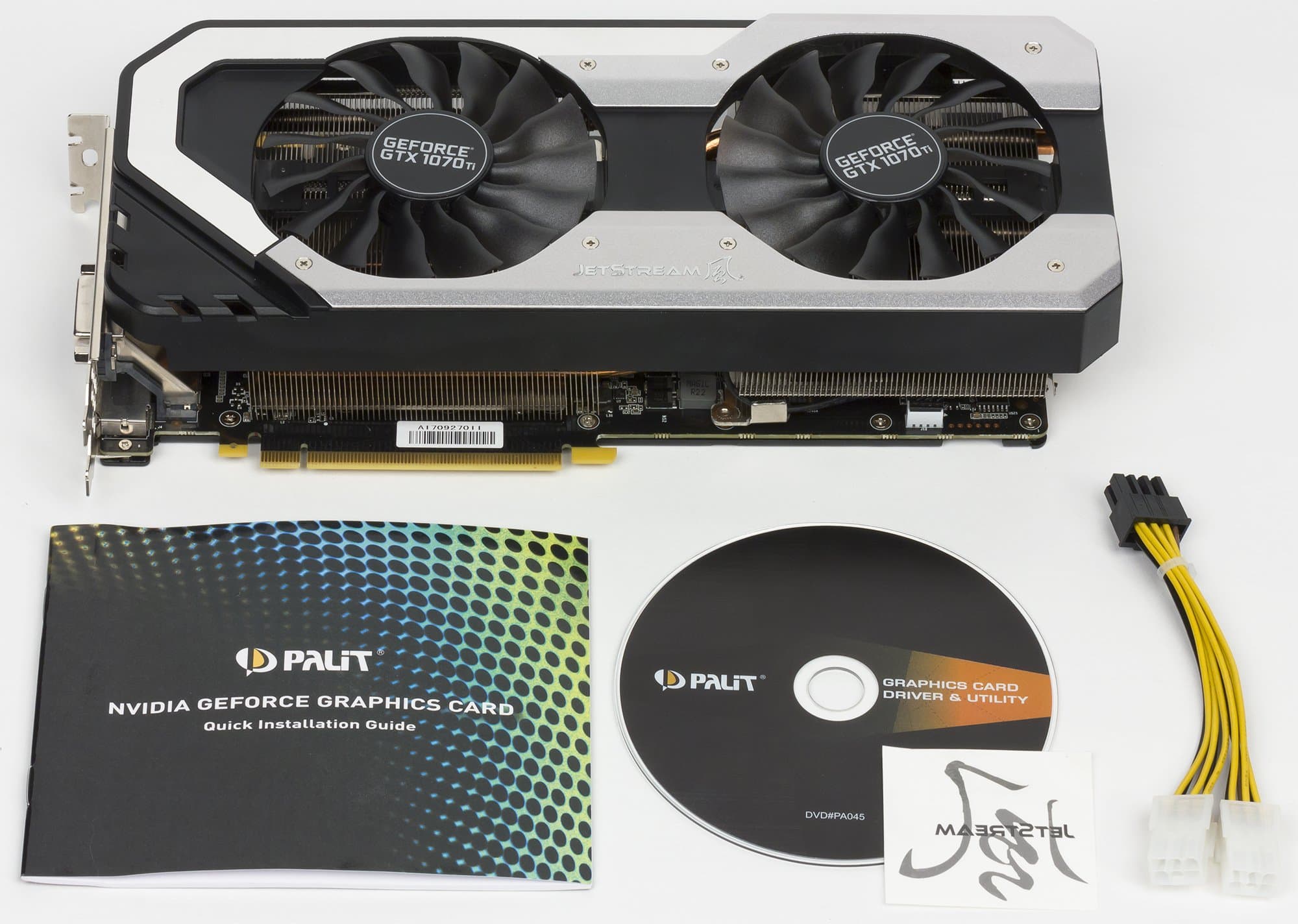

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания.

Результаты тестирования и рейтинг


Конфигурация тестового стенда

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

  • Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)
  • Rise Of The Tomb Raider (Nixxes Software/Square Enix)
  • Tom Clancy’s Ghost Recon Wildlands (Ubisoft/Ubisoft)
  • Assassin’s Creed: Origins (Ubisoft/Ubisoft)
  • BattleField 1 (EA Digital Illusions CE/Electronic Arts)
  • Tom Clancy’s The Division (Ubisoft Massive/Ubisoft)
  • Deus Ex: Mankind Divided (Eidos Montreal/Square Enix)
  • Far Cry Primal (Ubisoft/Ubisoft)
  • Total War: Warhammer II (Creative Assembly/Sega)
  • Ashes Of The Singularity (Oxide Games, Stardock Entertainment/Stardock Entertainment)

Wolfenstein II: The New Colossus

Rise Of The Tomb Raider

Tom Clancy’s Ghost Recon Wildlands

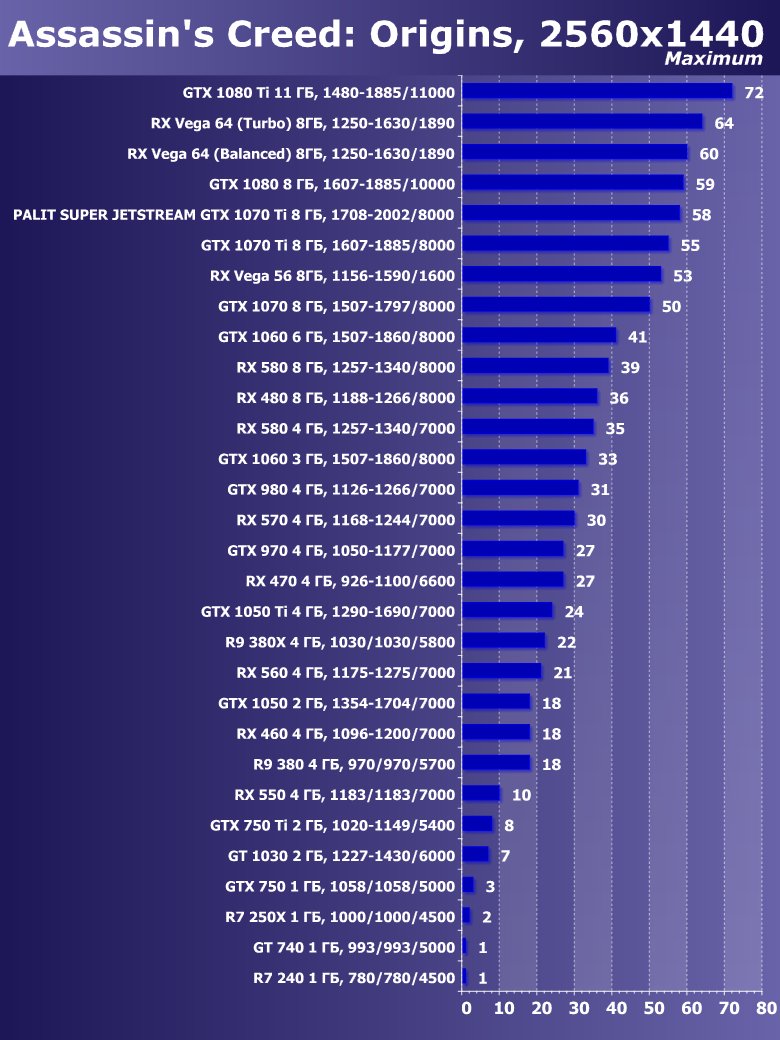

Assassin’s Creed: Origins

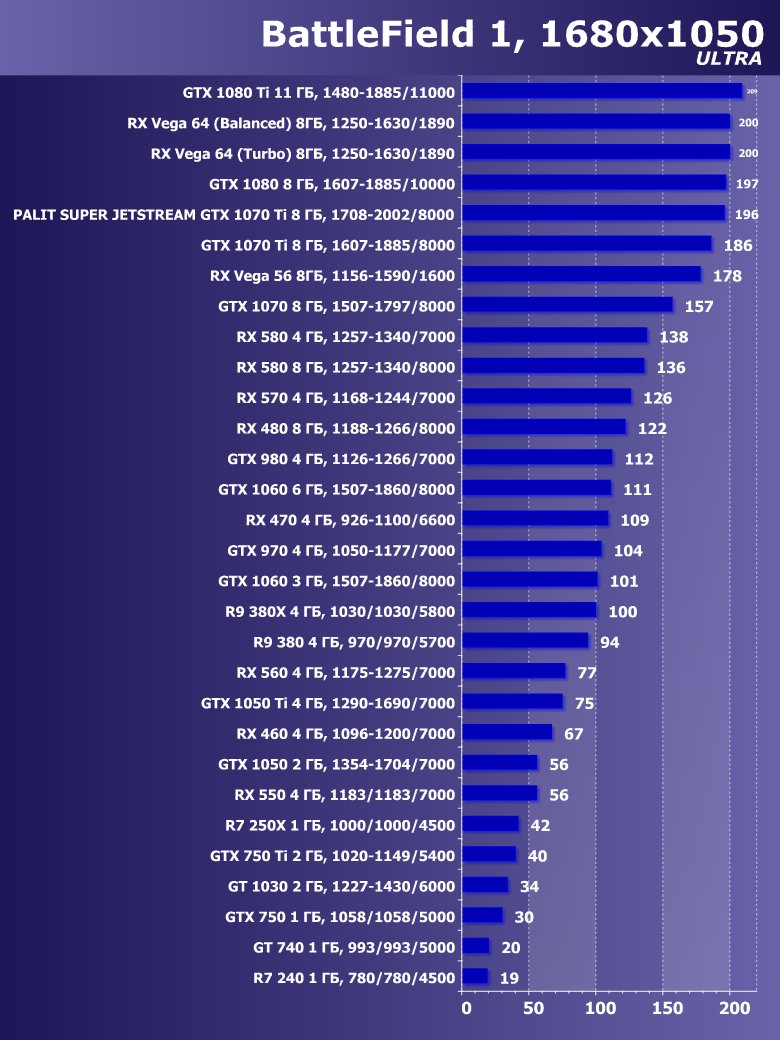

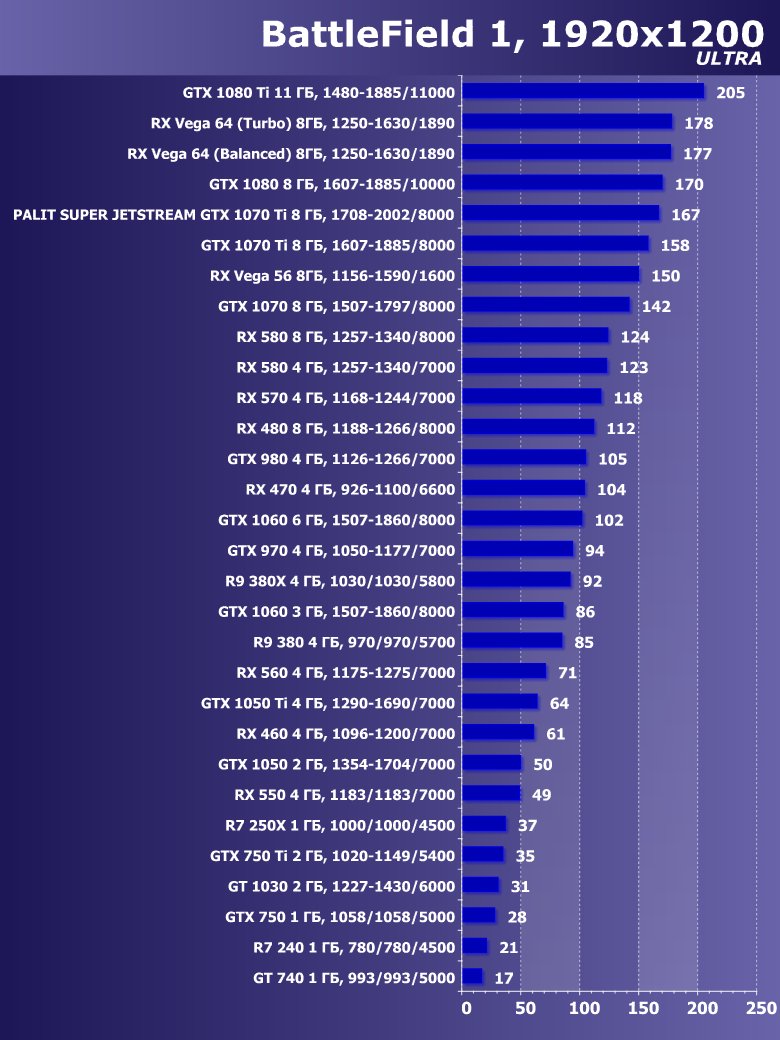

BattleField 1

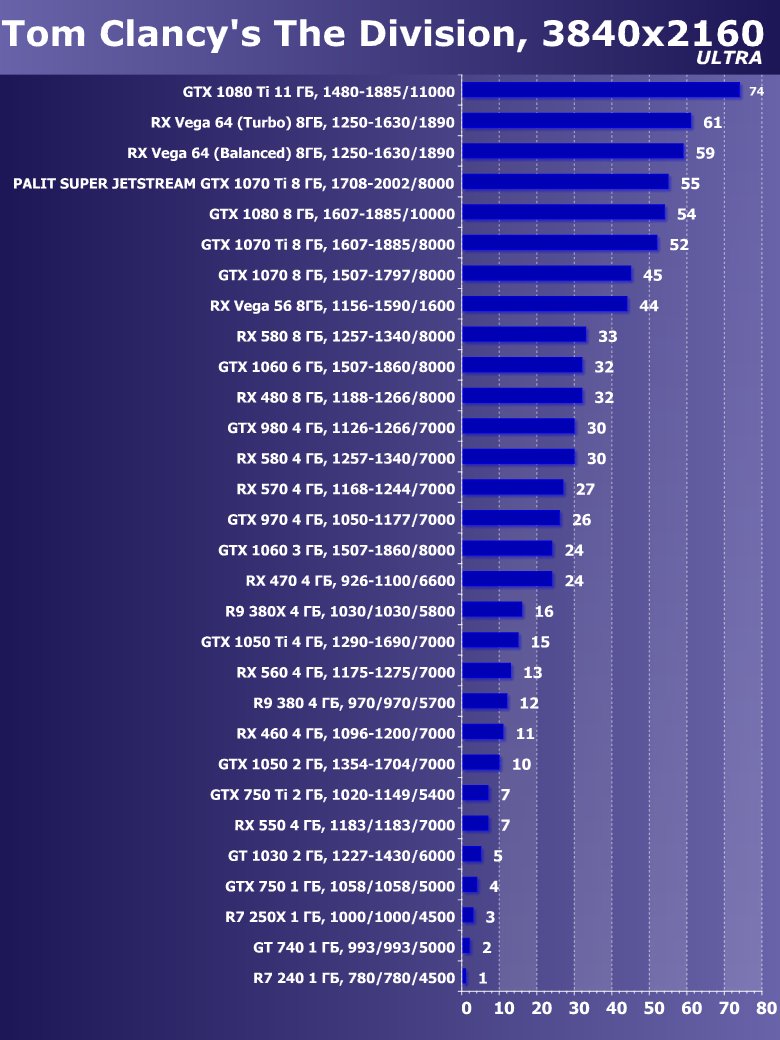

Tom Clancy’s The Division

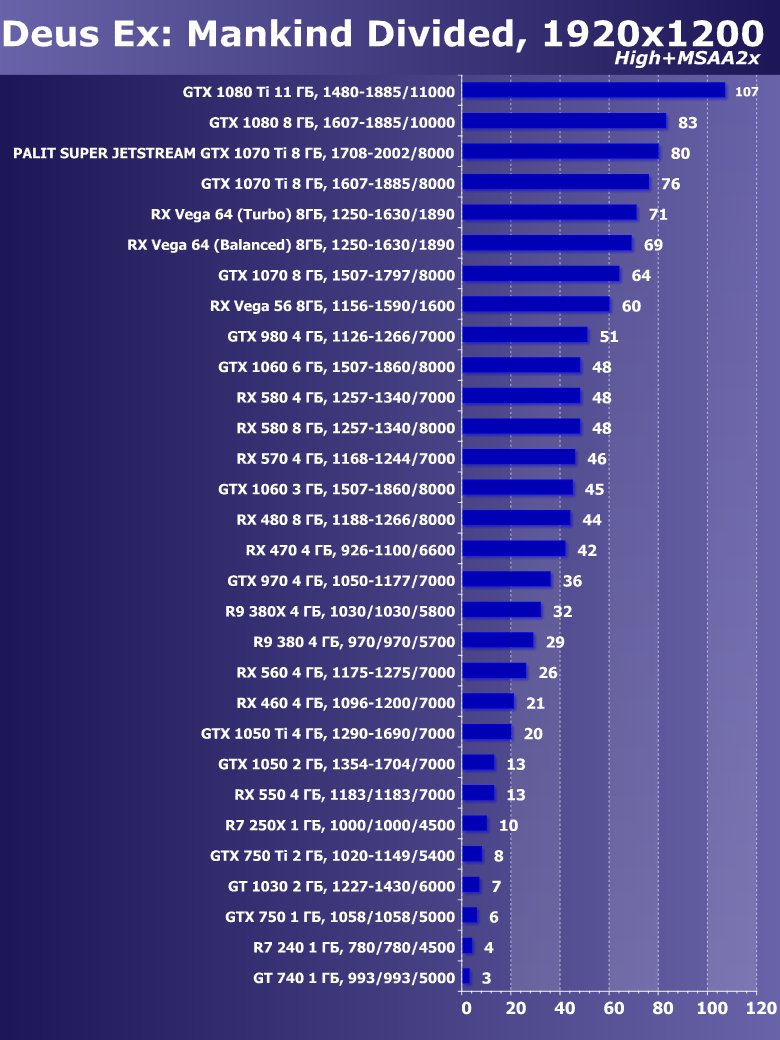

Deus Ex: Mankind Divided

Far Cry Primal

Total War: Warhammer II

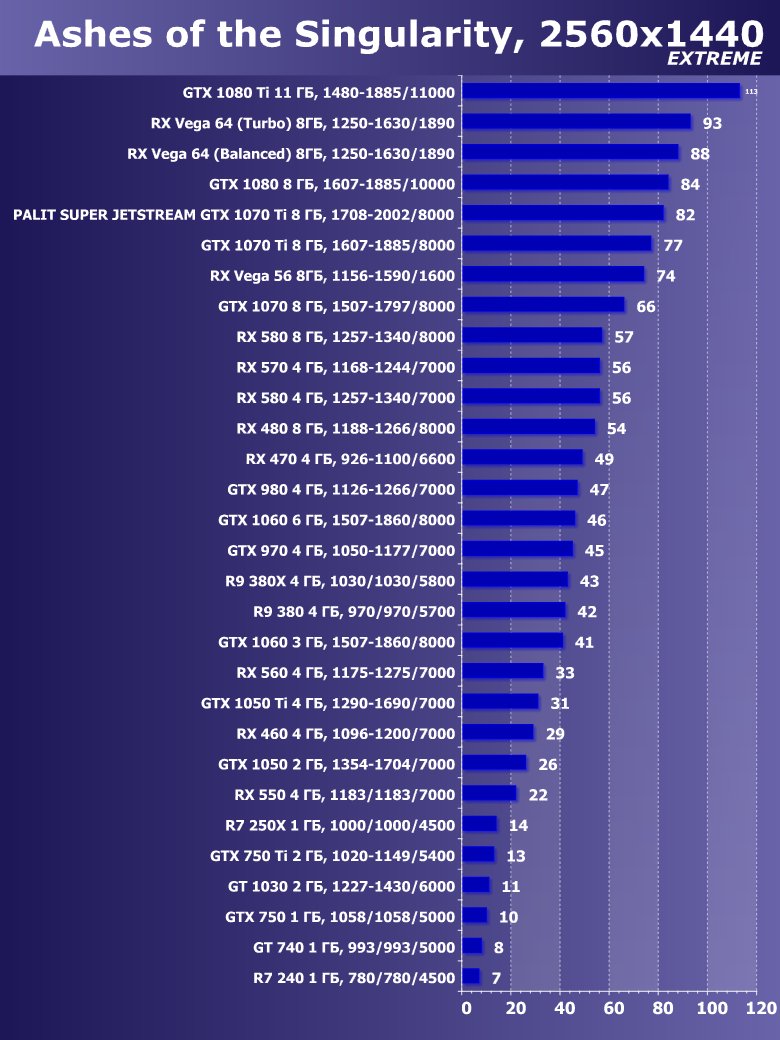

Ashes Of The Singularity

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 740 (то есть сочетание скорости и функций GT 740 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам. Из общего списка выбирается группа карт для анализа, куда входят GTX 1070 Ti и его конкуренты. Для расчета рейтинга полезности использованы розничные цены на середину января 2018 года.

Место Ускоритель Рейтинг iXBT Рейтинг полезности Цена, руб.
04 GTX 1080 8 ГБ, 1607—1885/10000 2420 543 44 600
05 Palit Super Jetstream GTX 1070 Ti 8 ГБ, 1708—2002/8000 2390 613 39 000
06 GTX 1070 Ti 8 ГБ, 1607—1885/8000 2260 595 38 000
07 RX Vega 56 8ГБ, 1156—1590/1600 2090 394 53 000

Повышенные частоты работы у карты Palit обеспечили ей в среднем прирост производительности на 5,6%, при этом данный ускоритель в ряде тестов смог догнать более дорогого соперника в лице GeForce GTX 1080. Что касается Radeon RX Vega 56, то ускоритель AMD в этом соперничестве безнадежно отстает, будучи при этом намного более дорогим.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей.

Место Ускоритель Рейтинг полезности Рейтинг iXBT Цена, руб.
14 Palit Super Jetstream GTX 1070 Ti 8 ГБ, 1708—2002/8000 613 2390 39 000
16 GTX 1070 Ti 8 ГБ, 1607—1885/8000 595 2260 38 000
20 GTX 1080 8 ГБ, 1607—1885/10000 543 2420 44 600
26 RX Vega 56 8ГБ, 1156—1590/1600 394 2090 53 000

Как и следовало ожидать, некоторый выигрыш в производительности при почти равной цене с базовой картой позволил ускорителю Palit завоевать первое место в своей группе.

Выводы

Palit GeForce GTX 1070 Ti Super Jetstream (8 ГБ) на момент написания данного обзора является одним из выгоднейших приобретений среди 3D-ускорителей с ценой от 35 тысяч рублей. Ускоритель демонстрирует почти 6-процентный прирост производительности относительно референс-карты и почти догоняет старшего собрата в лице GTX 1080. Такую карту оптимально использовать в разрешении 2560×1440, при этом можно установить высокое качество графики в играх. Ускоритель имеет неплохую и довольно тихую систему охлаждения. И не стоит забывать, что штатно повышенные частоты работы активизируются только при запуске фирменной утилиты Thunder Master.

В номинации «Оригинальный дизайн» карта Palit GeForce GTX 1070 Ti Super Jetstream (8 ГБ) получила награду:

Благодарим компанию Palit Russia
и лично Николая Гребенюкова
за предоставленную на тестирование видеокарту

Для тестового стенда:
блок питания Seasonic Prime 1000 W Titanium предоставлен компанией Seasonic
модули памяти AMD Radeon R9 8 ГБ UDIMM 3200 МГц и системная плата Asus ROG Crosshair VI Hero предоставлены компанией AMD
монитор Dell UltraSharp U3011 предоставлен компанией Юлмарт
