Видеоускоритель Sapphire Nitro R9 380 4G OC

461
461

Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

909
909

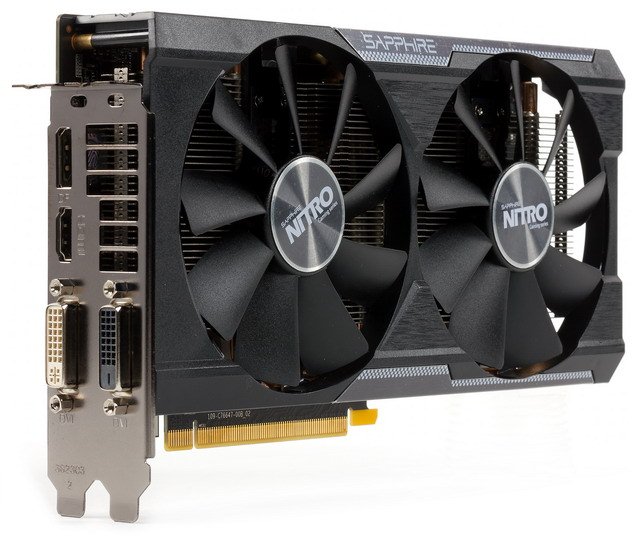

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.

Устройство(а)

Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E
ПараметрЗначениеНоминальное значение (референс)
GPURadeon R9 380 (Antigua)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц985970
Частота работы памяти (физическая (эффективная)), МГц1450 (5800)1425 (5700)
Ширина шины обмена с памятью, бит256
Число вычислительных блоков в GPU28
Число операций (ALU) в блоке64
Суммарное число операций (ALU)1792
Число блоков текстурирования (BLF/TLF/ANIS)112
Число блоков растеризации (ROP)32
Размеры, мм250×130×42255×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт193188
В режиме 2D, Вт5752
В режиме «сна», Вт33
Уровень шумаВ режиме 2D, дБА20,522
В режиме 2D (просмотр видео), дБА2122
В режиме максимального 3D, дБА35,541
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.21×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2
Поддержка многопроцессорной работыCrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемовНетНет
Дополнительное питание: количество 6-контактных разъемов22
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

Комплектация локальной памятью
Карта имеет 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (на лицевой стороне PCB).

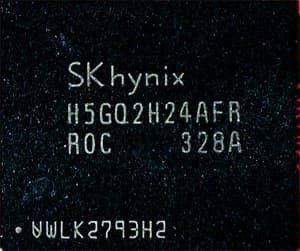

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)

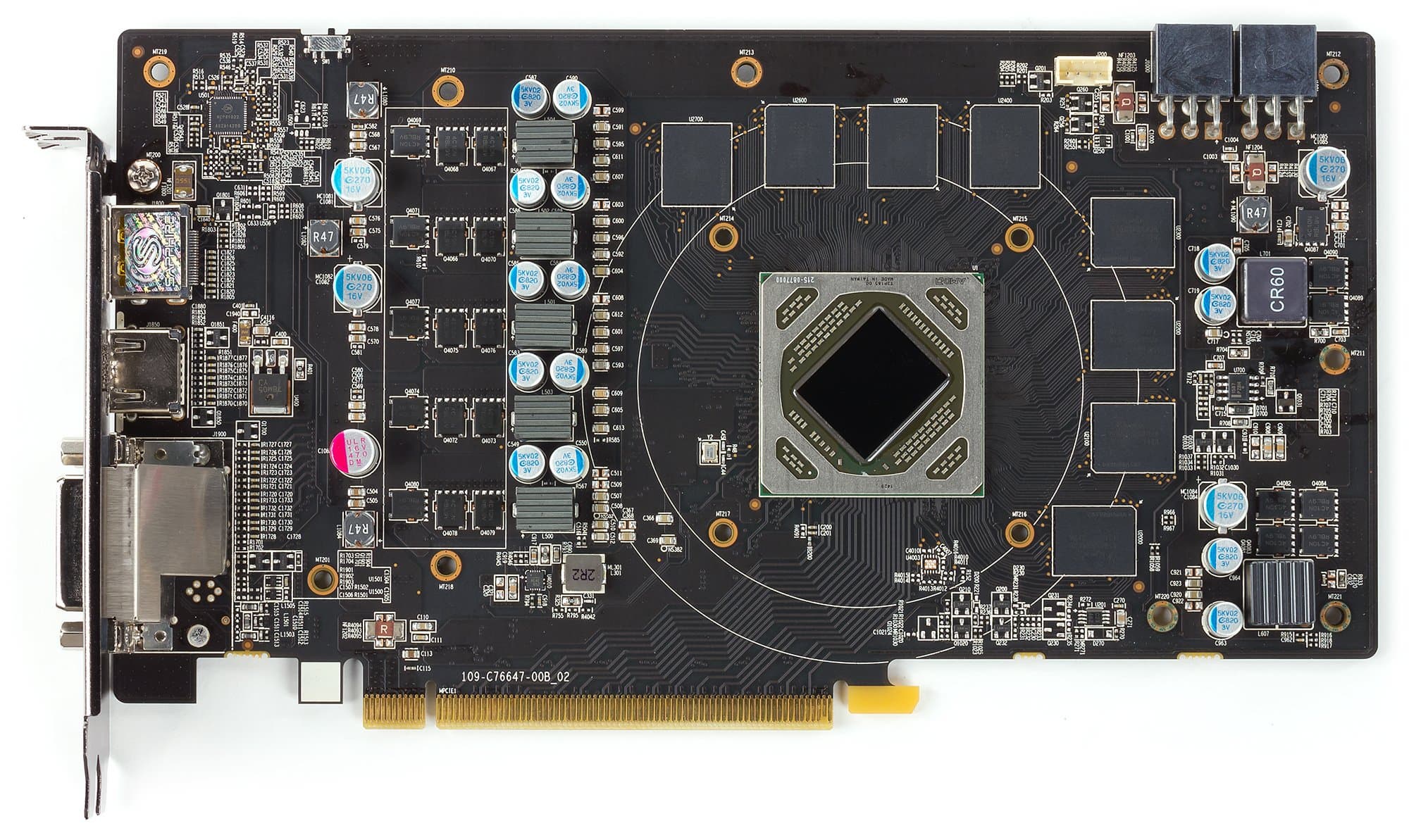

Вид спереди

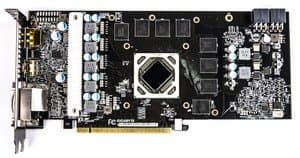

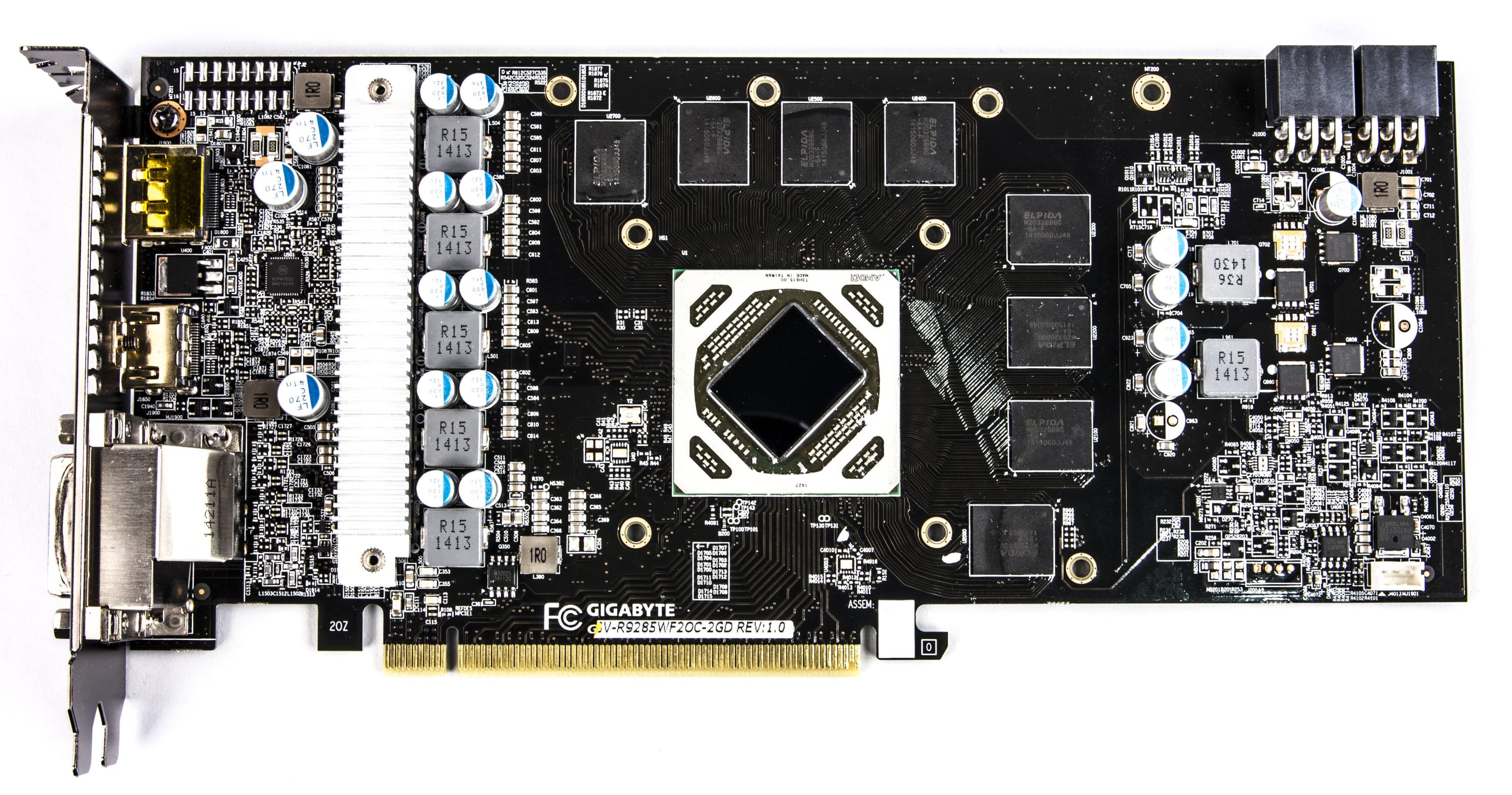

Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

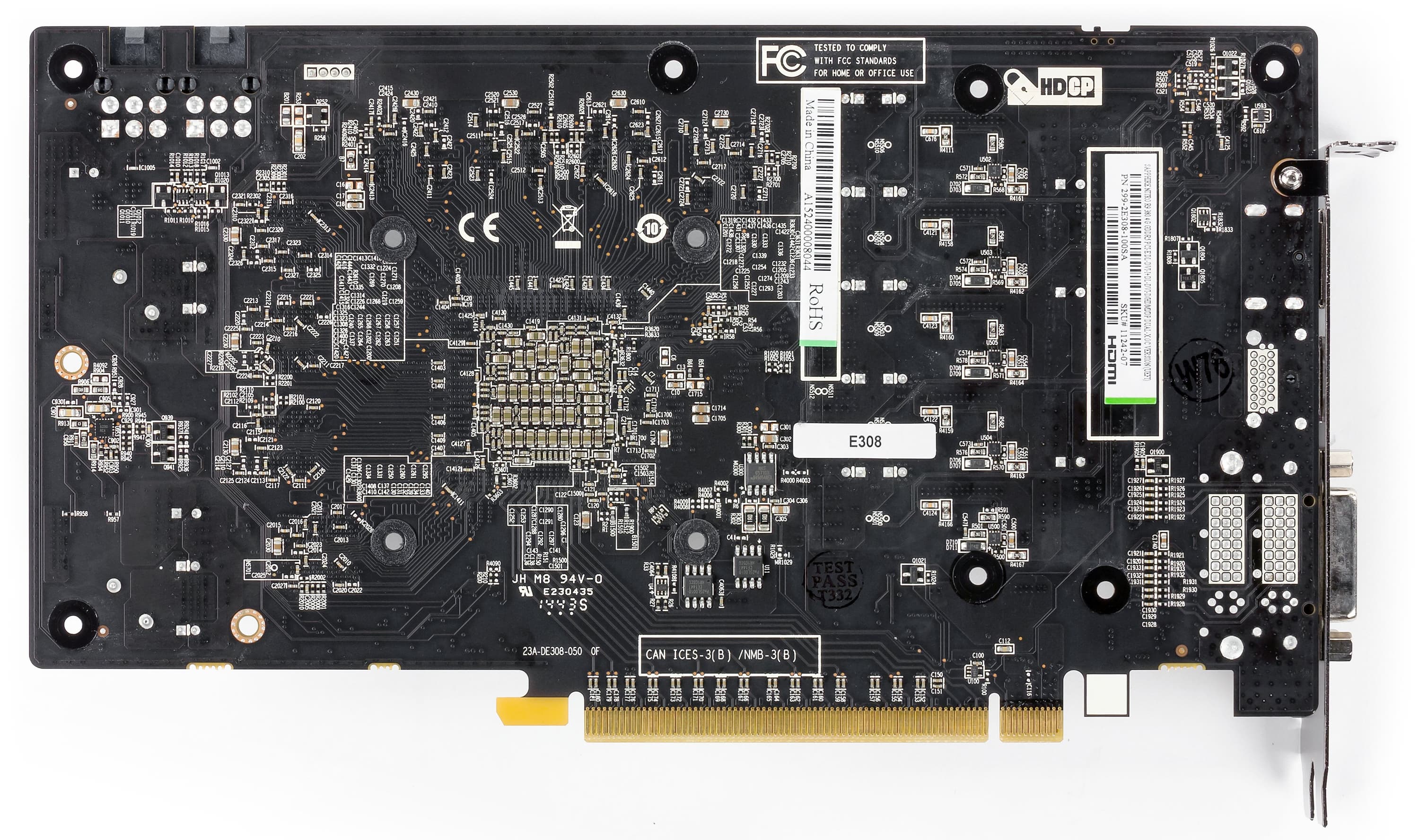

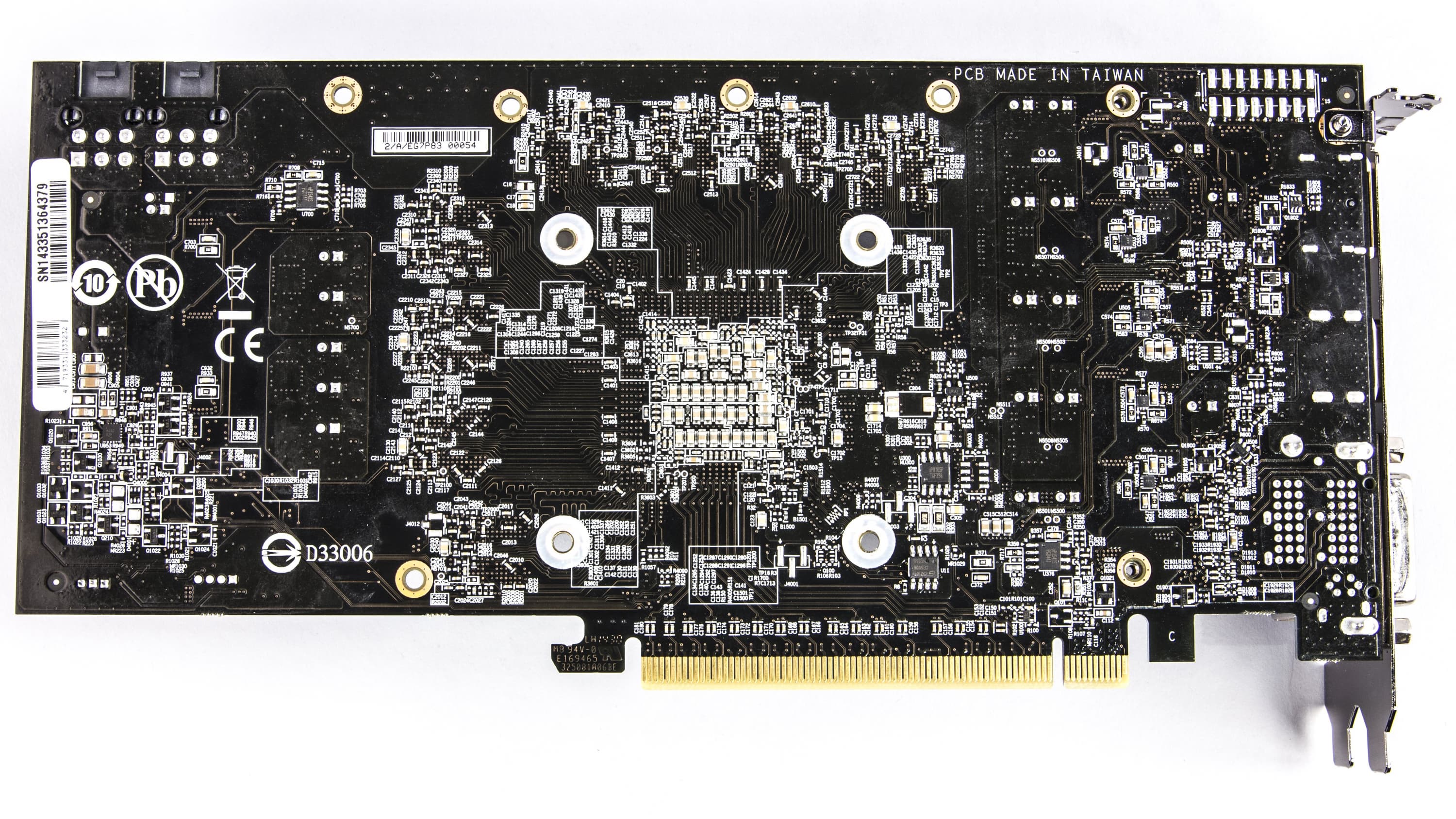

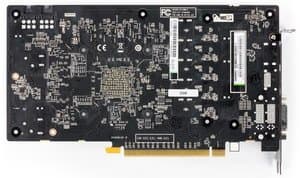

Вид сзади
Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E Reference card AMD Radeon R9 285

Следует еще раз отметить, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (просто чип обновили, вышла новая ревизия, в которой в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожи с аналогами на R9 285, и именно с последним мы и сравниваем.

Традиционно переделан блок питания: используется цифровой контроллер NCP81022 компании On Semiconductor, управляющий 5+1-фазной схемой питания. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые согласно декларации производителя на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках. Видеокарта имеет систему Dual BIOS, когда переключателем на верхнем торце можно задавать запуск карты со старым обычным BIOS, или с новым UEFI BIOS, который обеспечивает более быструю загрузку на современных материнских платах. Заодно это определенная защита в случае неудачной прошивки BIOS (карта все равно запустится, используя другой BIOS).

Разумеется, данный ускоритель можно разогнать выше фабрично установленных частот работы с помощью фирменной утилиты Sapphire TriXX, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

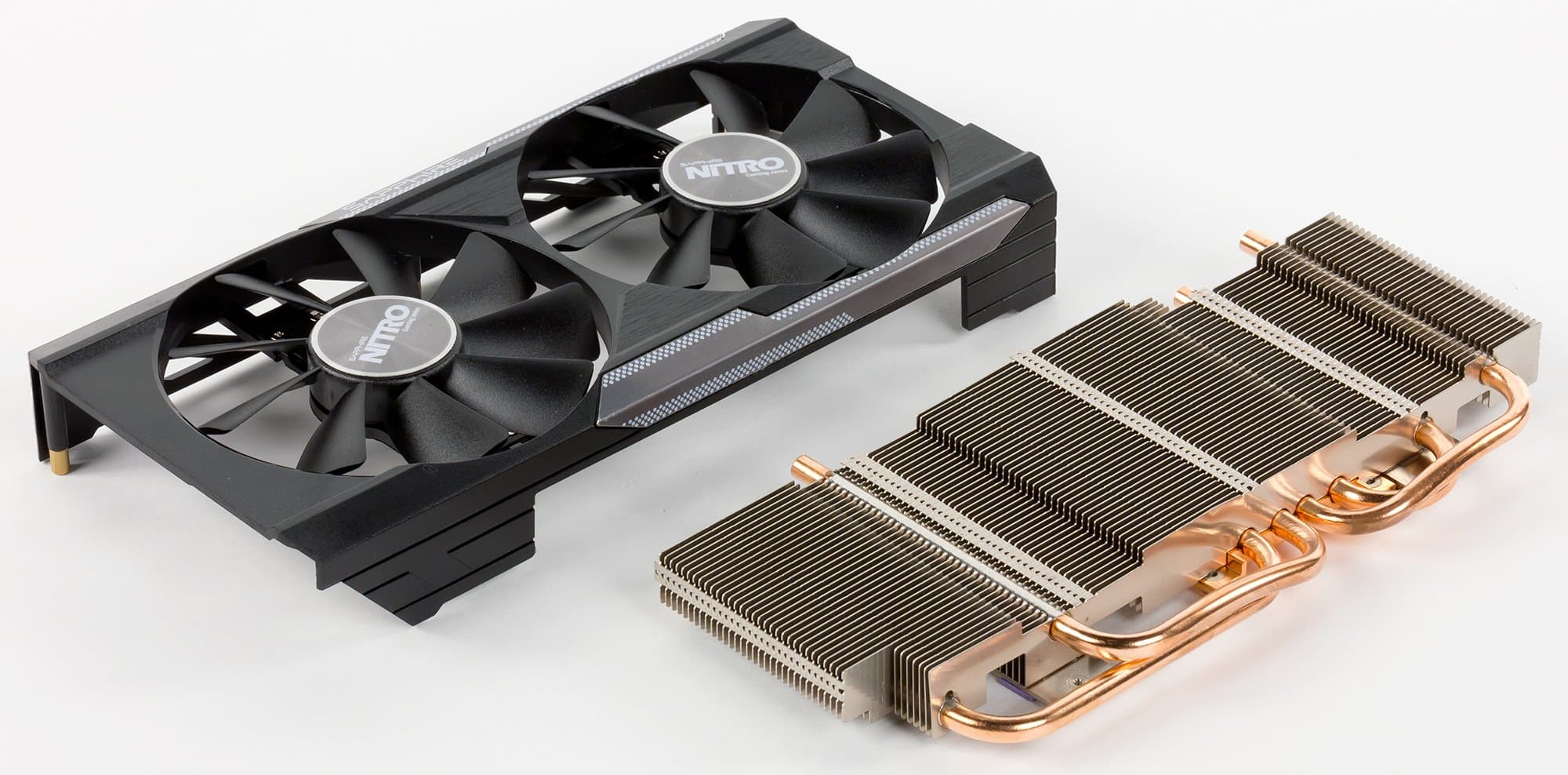

Система охлаждения

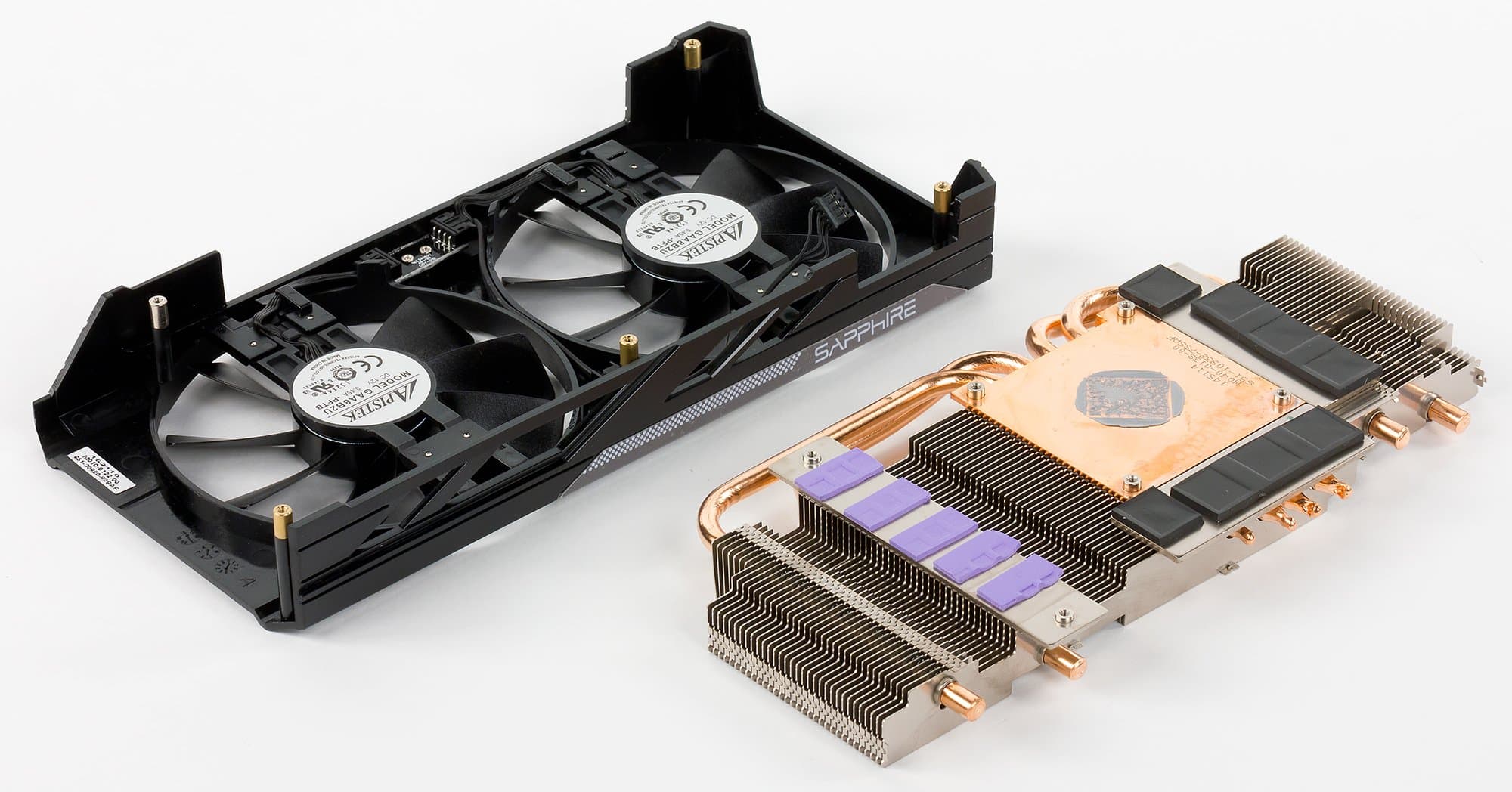

Основной СО является массивный радиатор с никелированными пластинами. Тепловые трубки, впрессованные в подошву, помогают равномерно распределять отведенное тепло по пластинам.

Поверх радиатора установлен кожух с двумя 100-миллиметровыми вентиляторами, работающими на одинаковой частоте вращения. Каждый вентилятор имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы вентиляторы не разбирали, это информация производителя).

Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором.

После 6-часового прогона под нагрузкой максимальная температура не превысила 72 градусов, что является хорошим результатом для видеокарты такого уровня.

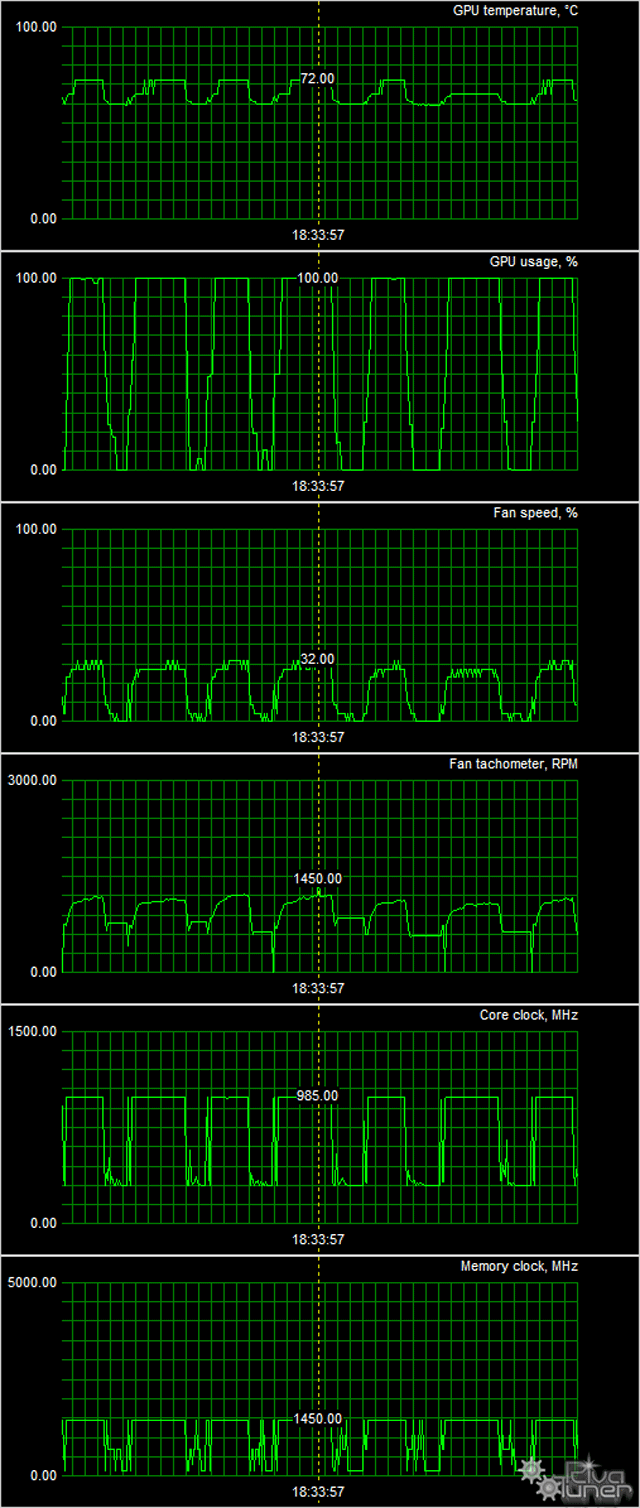

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 35 °C, вентиляторы работали на частоте примерно 200 оборотов в минуту, шум был на уровне фонового.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 54 °C, вентиляторы работали на частоте вращения около 400 оборотов в минуту, уровень шума почти не изменился и составлял 21 дБА.

В режиме максимальной нагрузки в 3D температура достигала 72 °C, вентиляторы при этом раскручивались до 1450 оборотов в минуту, шум вырастал до 35,5 дБА. В целом СО не слишком шумная и как минимум превосходит по этому параметру референсный кулер.

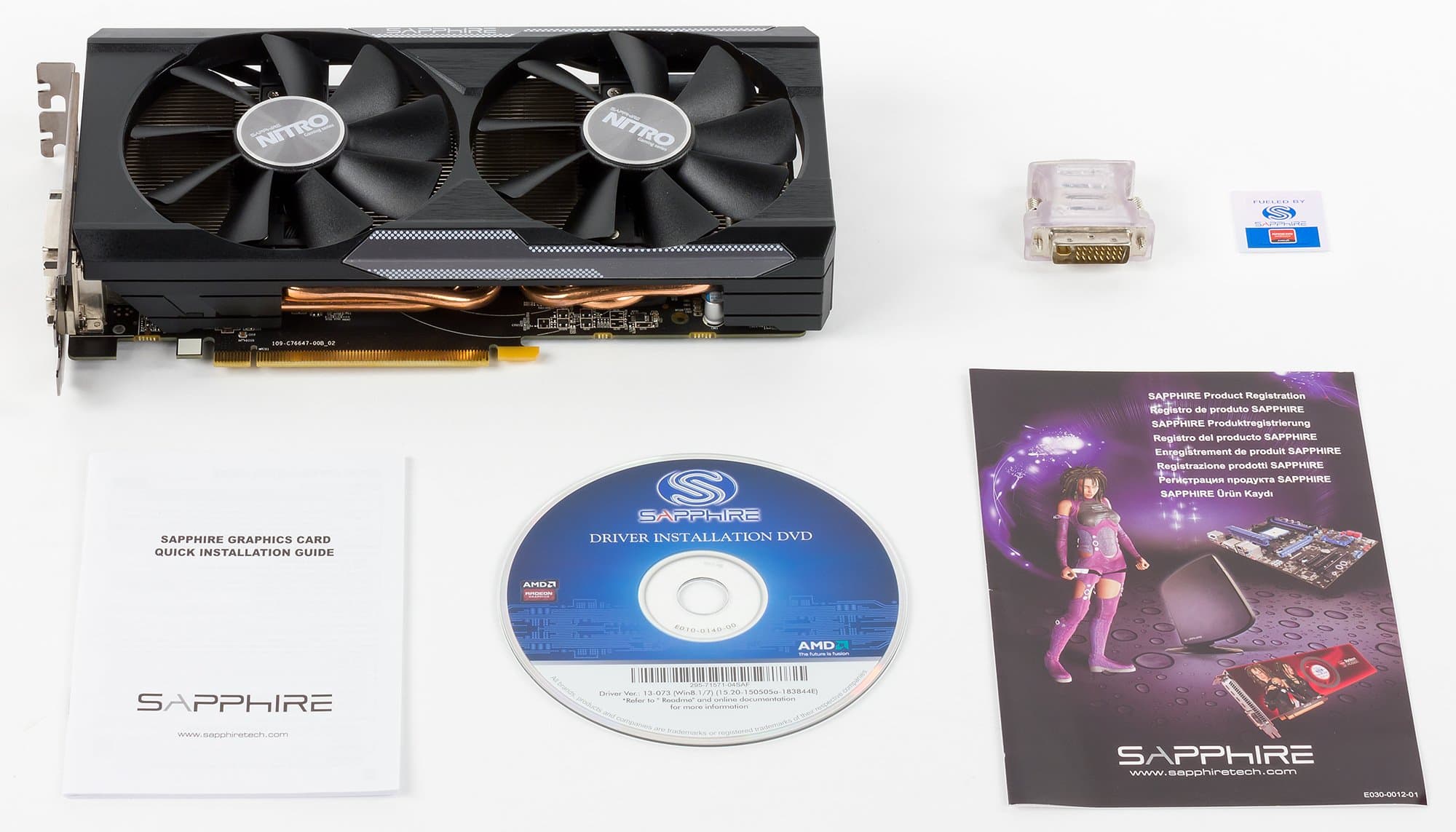

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA и фирменную наклейку.

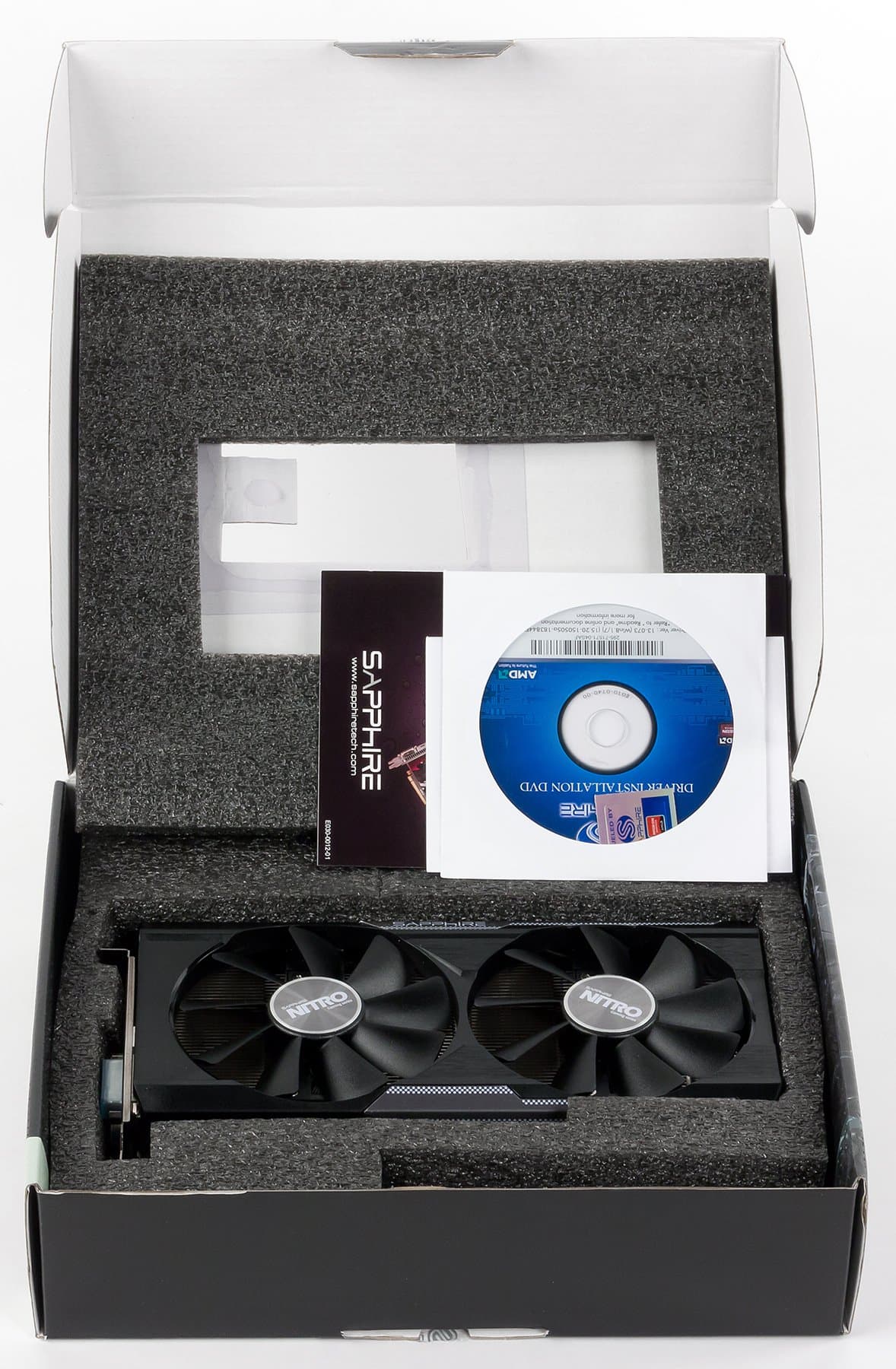

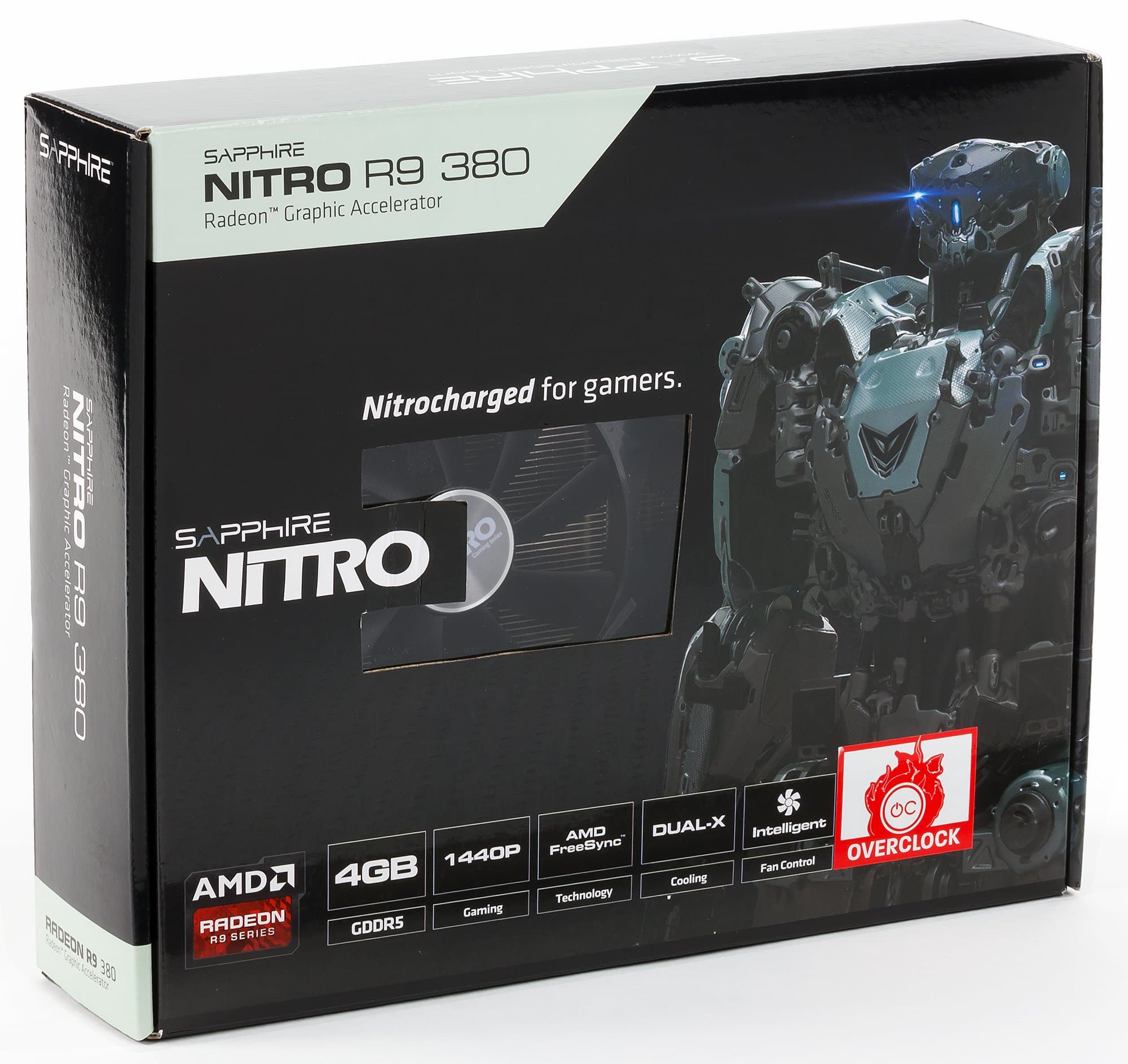

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
    • процессор Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.7 Omega;
  • драйверы Nvidia версии 353.30;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • BioShock Infinite (Irrational Games/2K Games)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • 3DMark (2013) (FutureMark)

  • Metro: Last Light (4A Games/Deep Silver)

  • Battlefield 4 (EA Digital Illusions CE/EA)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 380 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец сентября 2015 г.
Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
21Sapphire Nitro R9 380 4096 МБ, 985/985/58001380495279
22R9 380 4096 МБ, 970/970/57001370495277
23GTX 760 2048 МБ, 980—1033/60001200536224
24GTX 960 2048 МБ, 1126-1178/70001150479240

Комментарий к Рейтингам iXBT.com


Разница в частотах уровня плюс-минус 15-20 МГц практически ничего не дает в случае карт серии Radeon, так что и в данном случае рейтинги карты Sapphire и референсного R9 380 практически равны. Очевидно, что на момент написания материала Radeon R9 380 выглядит более предпочтительнее, нежели конкуренты в лице GeForce GTX 760/960.
Рейтинг полезности
ПояснениеДата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителейконец сентября 2015 г.
Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01GTX 760 2048 МБ, 980—1033/60005361200224
07Sapphire Nitro R9 380 4096 МБ, 985/985/58004951380279
08R9 380 4096 МБ, 970/970/57004951370277
11GTX 960 2048 МБ, 1126—1178/70004791150240

Комментарий к Рейтингам полезности


На момент написания статьи уходящий с рынка GTX 760 имел более привлекательную цену, потому оказался в лидерах рейтинга полезности, однако по большому счету его можно не учитывать. А Radeon R9 380 (включая продукт Sapphire) и с учетом цены выглядит лучше, чем GTX 960.

Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E — очень хорошее решение среднего уровня (ценового диапазона 200—280 долларов), выигрывающее у конкурентов в плане производительности, имеющее высокоэффективную и не слишком шумную систему охлаждения. Карта занимает 2 слота в системном блоке и весьма компактна. Минусов у нее практически нет. Кому-то может показаться недостатком отсутствие поддержки HDMI 2.0, которой обладает конкурент в лице GTX 960, однако нам это не кажется существенным.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за сентябрь 2015 года)

награду получила карта:
  • Sapphire Nitro R9 380 4G OC 4096 МБ 256-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
R9 380 4 ГБ — $247 (на 01.06.16) GTX 960 — $182 (на 01.06.16)
R9 380 4 ГБ — $247 (на 01.06.16) GTX 760 — $212 (на 01.06.16)
Sapphire R9 380 Nitro 4 ГБ — Н/Д(0), T-12650315 R9 380 4 ГБ — $247 (на 01.06.16)
Предложения Sapphire Nitro R9 380 4G OC
L-12650315-10


Благодарим компанию Sapphire Russia
и лично Елену Зарубину
за предоставленную на тестирование видеокарту

Блок питания Thermaltake DPS G 1050W для тестового стенда предоставлены компанией Thermaltake

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair




1 октября 2015 Г.
