Видеоускоритель Asus Strix GTX 1060 OC 6 ГБ




Содержание

  1. Особенности устройств(а)
  2. Конфигурация тестового стенда, список инструментов тестирования
  3. Результаты тестов
  4. Выводы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5


Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Устройство(а)

Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5 (ROG STRIX-GTX1060-O6G-GAMING, P/N 90YV09N0-M0NM00)
ПараметрЗначениеНоминальное значение (референс)
GPUGeForce GTX 1060 (GP106)
ИнтерфейсPCI Express x16
Частота работы GPU (ROPs), МГц1645—2050 (OC Mode)/1620—2008 (Gaming Mode)1507—1860
Частота работы памяти (физическая (эффективная)), МГц2050 (8200) (OC Mode)/2050 (8200) (Gaming Mode)2000 (8000)
Ширина шины обмена с памятью, бит192
Число вычислительных блоков в GPU10
Число операций (ALU) в блоке128
Суммарное количество блоков ALU1280
Число блоков текстурирования (BLF/TLF/ANIS)80
Число блоков растеризации (ROP)48
Размеры, мм300×120×40270×100×35
Количество слотов в системном блоке, занимаемые видеокартой22
Цвет текстолитачерныйчерный
ЭнергопотреблениеПиковое в 3D, Вт121117
В режиме 2D, Вт3228
В режиме «сна», Вт1111
Уровень шумаВ режиме 2D, дБА20,020,0
В режиме 2D (просмотр видео), дБА20,020,0
В режиме максимального 3D, дБА27,026,5
Выходные гнезда1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.41×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работыНет
Максимальное количество приемников/мониторов для одновременного вывода изображения44
Дополнительное питание: количество 8-контактных разъемов1Нет
Дополнительное питание: количество 6-контактных разъемовНет1
Максимальное разрешение 2DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200
Максимальное разрешение 3DDisplay Port4096×2160
HDMI4096×2160
Dual-Link DVI2560×1600
Single-Link DVI1920×1200

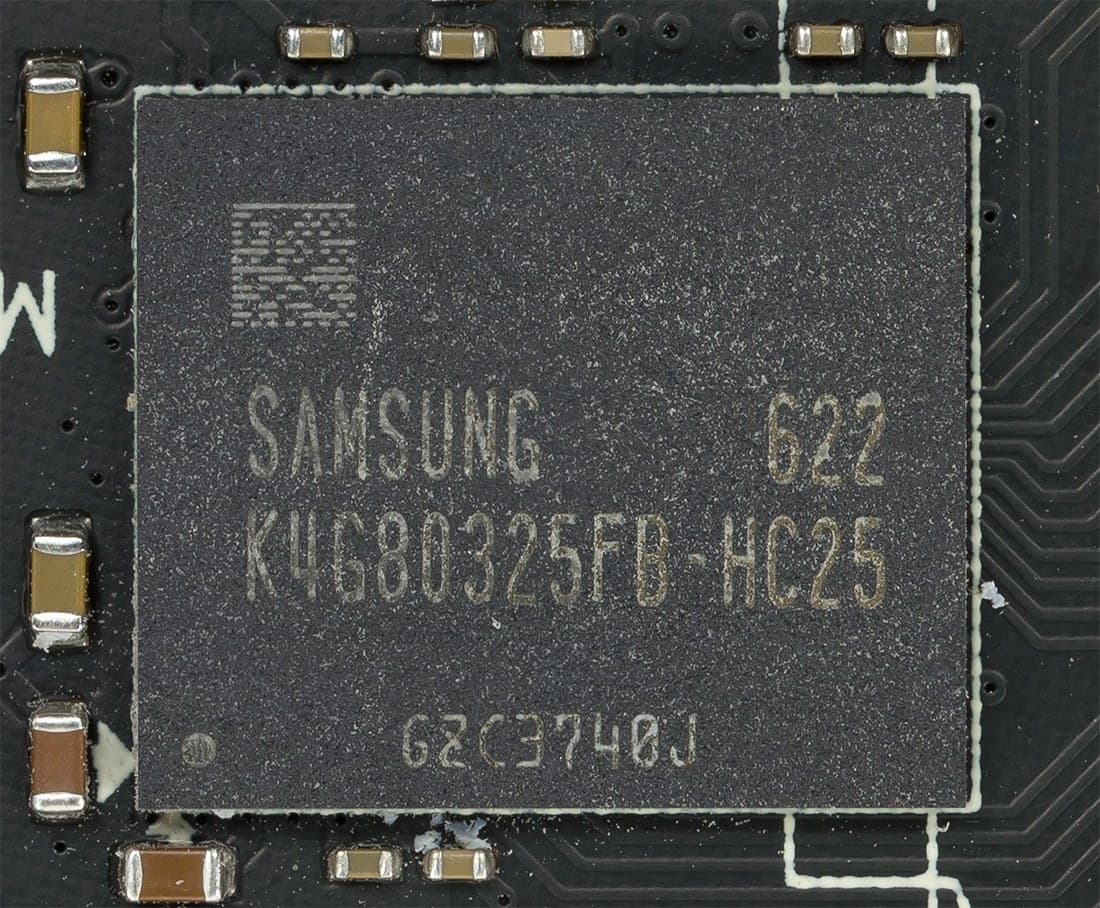

Комплектация локальной памятью
Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB.

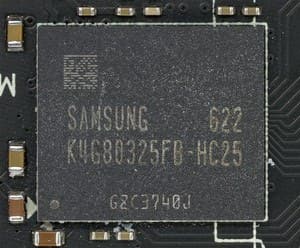

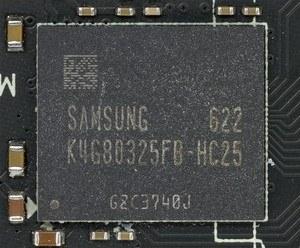

Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц.

Сравнение с эталонным дизайном (reference)

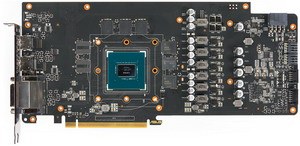

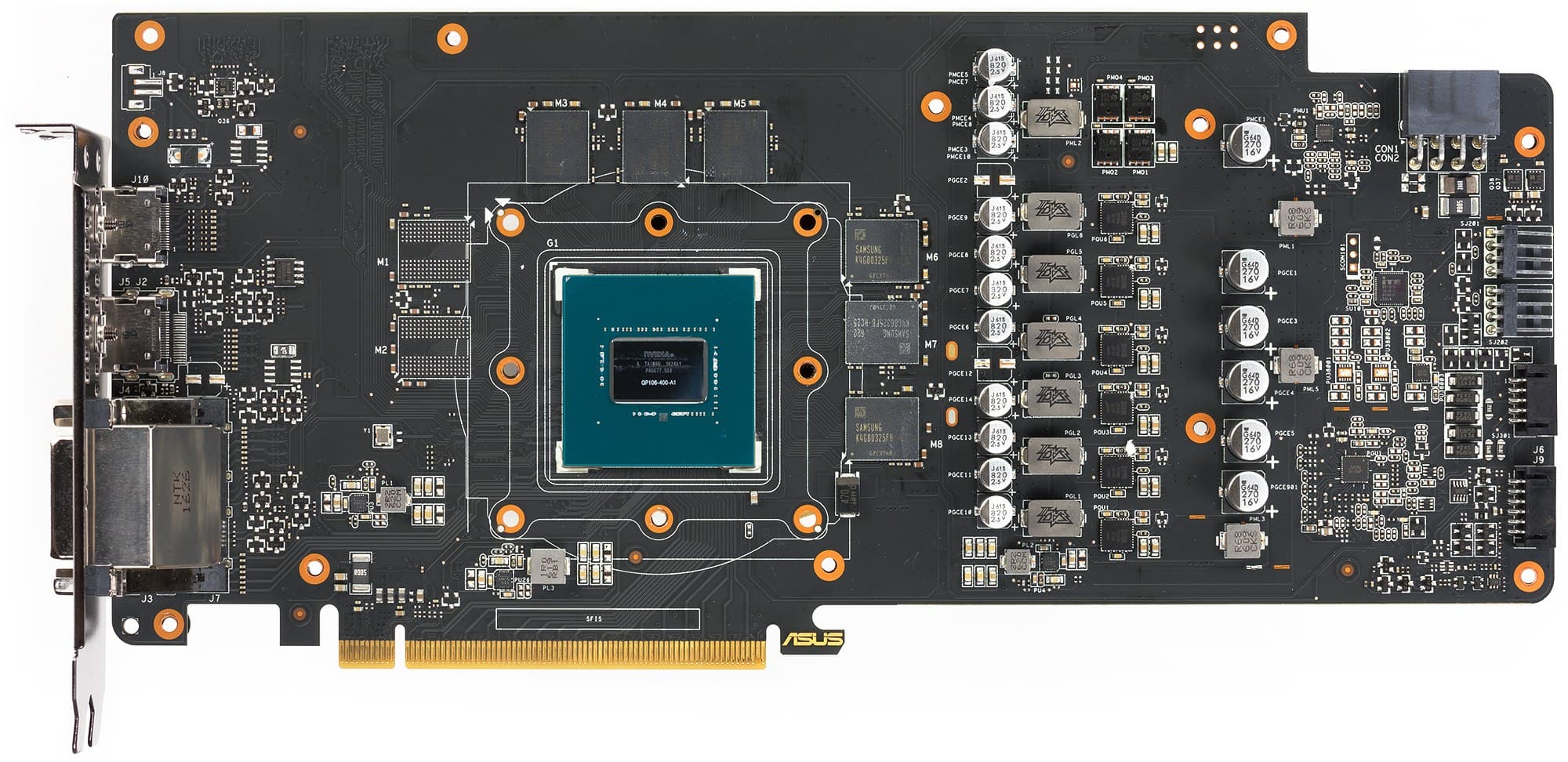

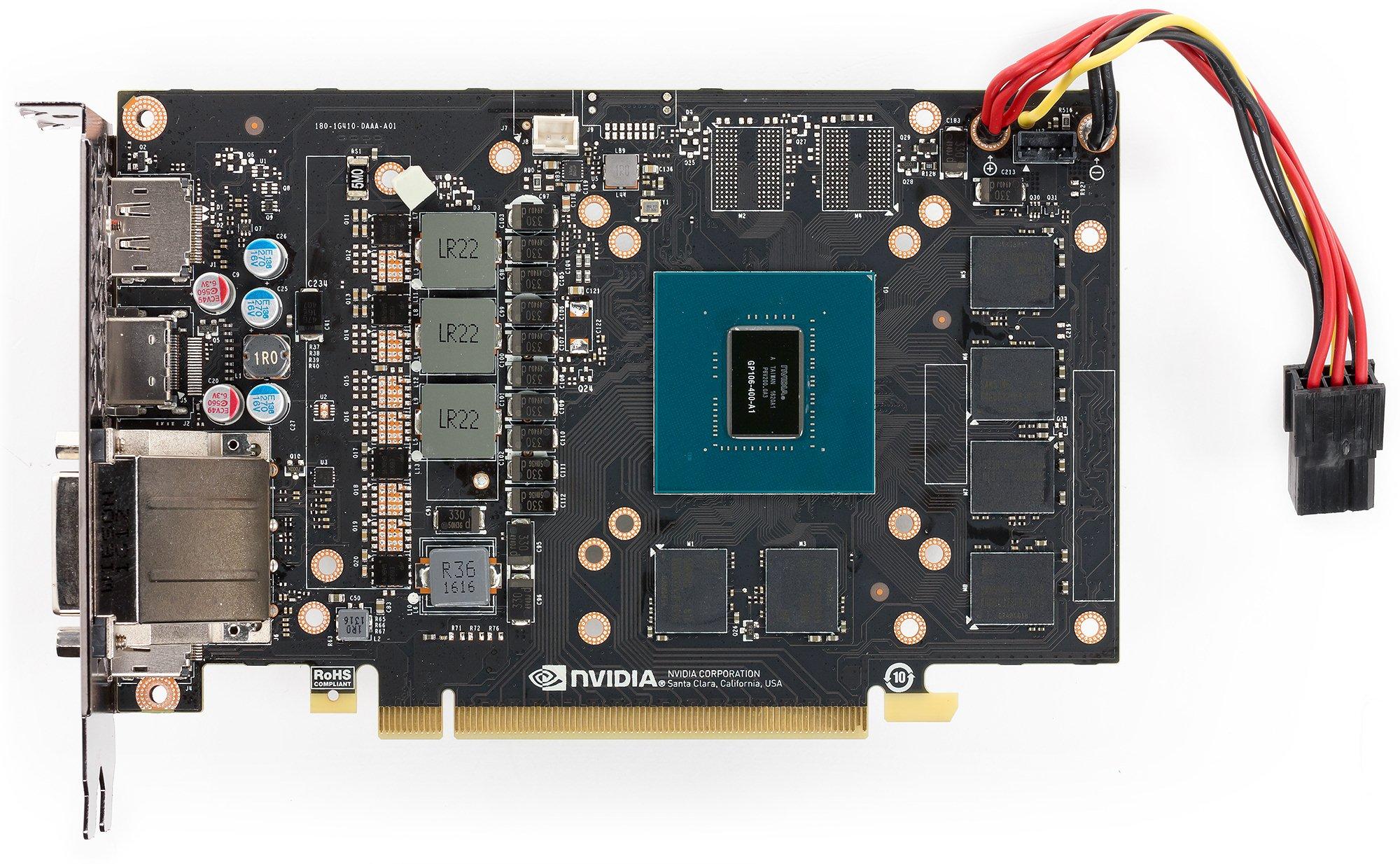

Вид спереди
Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5 Reference Nvidia GeForce GTX 1060

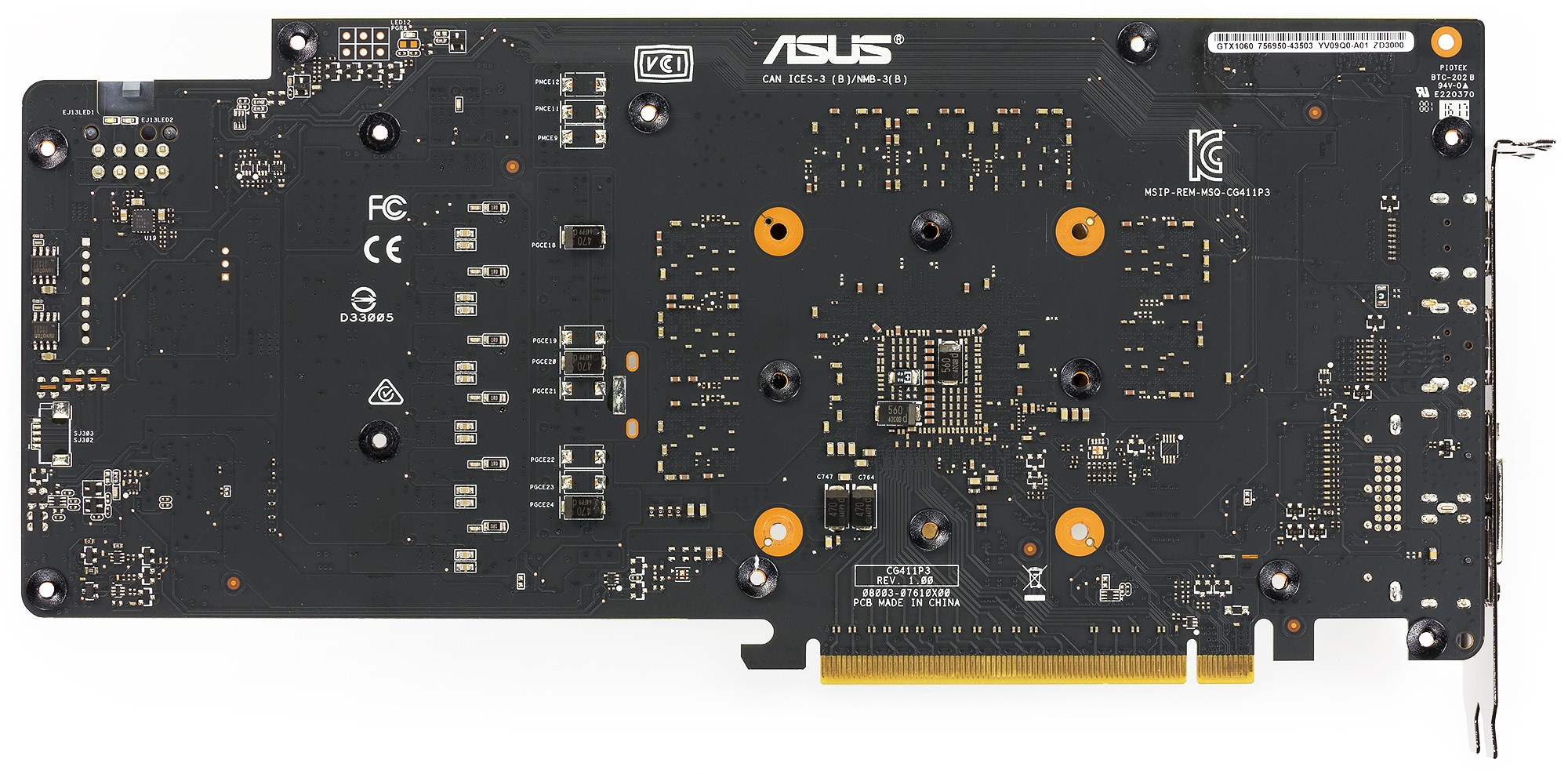

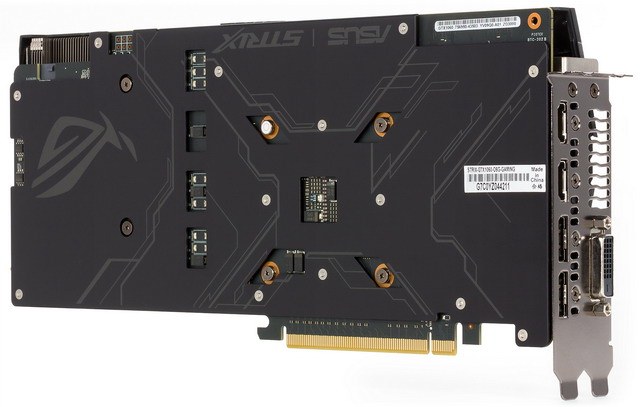

Вид сзади

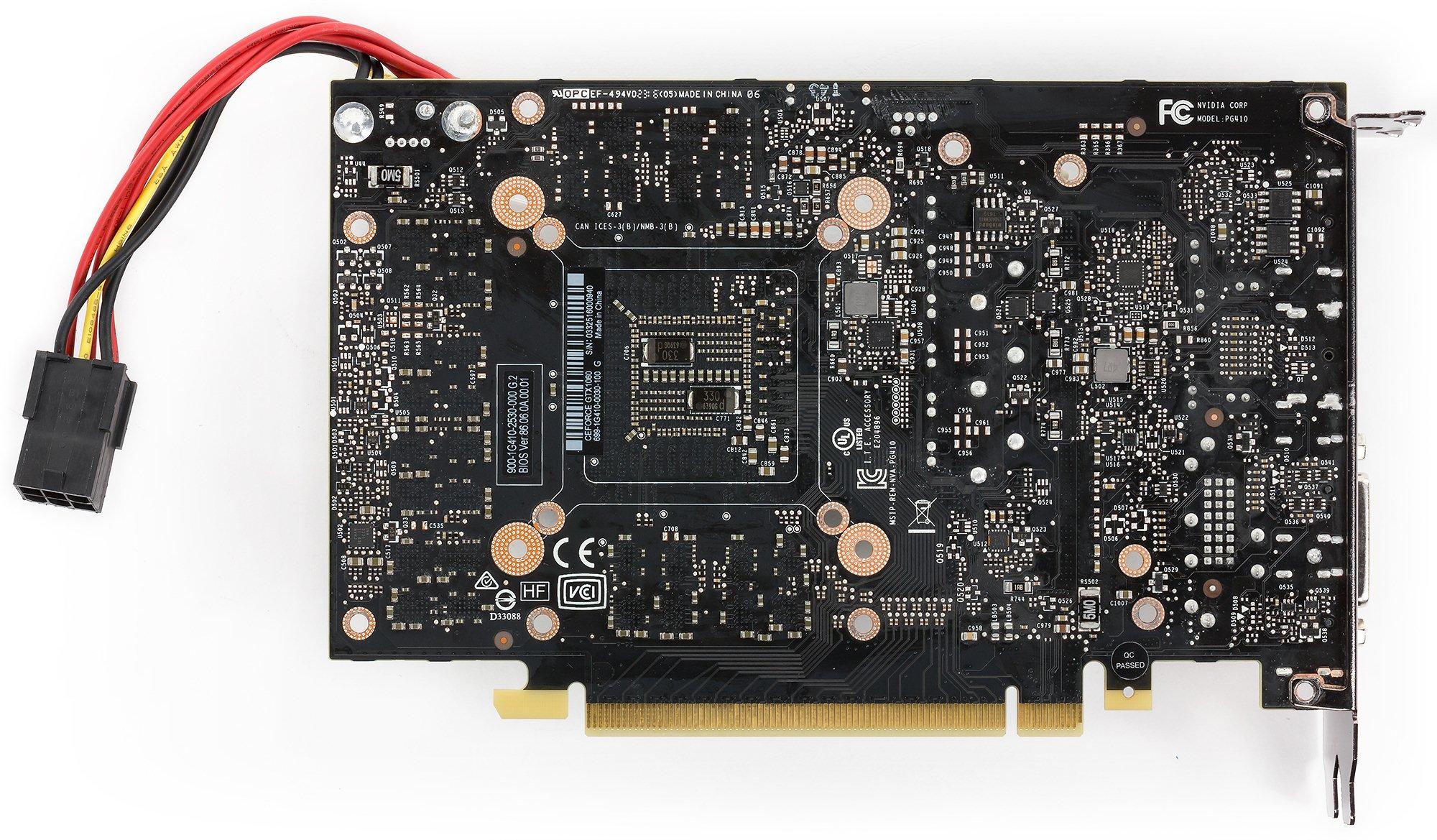

Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5 Reference Nvidia GeForce GTX 1060

Печатная плата полностью спроектирована инженерами Asus.

На торце в хвостовой части карты имеются два 4-контактных разъема питания для корпусных вентиляторов. Переключив их с материнской платы либо установив дополнительно, можно заставить их работать, увеличивая или уменьшая обороты в соответствии с нагревом GPU.

Схема питания имеет 7 фаз (6+1) и управляется цифровым контроллером SHE ASP0907 (Super Hybrid Engine). Следует также заметить, что традиционно для Asus система питания исполнена по технологии Super Alloy Power II, с использованием современных твердотельных конденсаторов. Мониторингом состояния управляет контроллер IT8705F/AF производства компании ITE (Integrated Technology Express).

Регулирование частот и напряжений можно выполнять с помощью фирменной утилиты Asus GPU Tweak II, которая поставляется с картой на диске, а также ее можно скачать с сайта производителя. Последняя версия утилиты позволяет автоматически настроить работу ускорителя на максимально возможные частоты (если владелец, например, не желает самостоятельно искать достижимый максимум). Я приведу скриншоты из ранее вышедшей статьи по Asus GTX 1080 (утилита та же самая).



Карта обладает измененным по сравнению с референс-образцом набором видеовыходов: не 3 DP + 1 HDMI, а 2 DP + 2 HDMI, где верхний разъем HDMI может быть использован для подключения устройств VR (виртуальной реальности), так что данный ускоритель готов для работы с VR-очками, хотя производительности в ряде игр может не хватать для такого режима.

Также стоит акцентировать внимание на прилично повышенные (на 10%) частоты работы ускорителя относительно стандартных параметров референс-карты, что может дать прирост производительности примерно от 7% до 9% в зависимости от разрешения и режима работы.

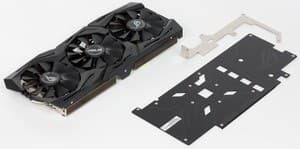

Система охлаждения

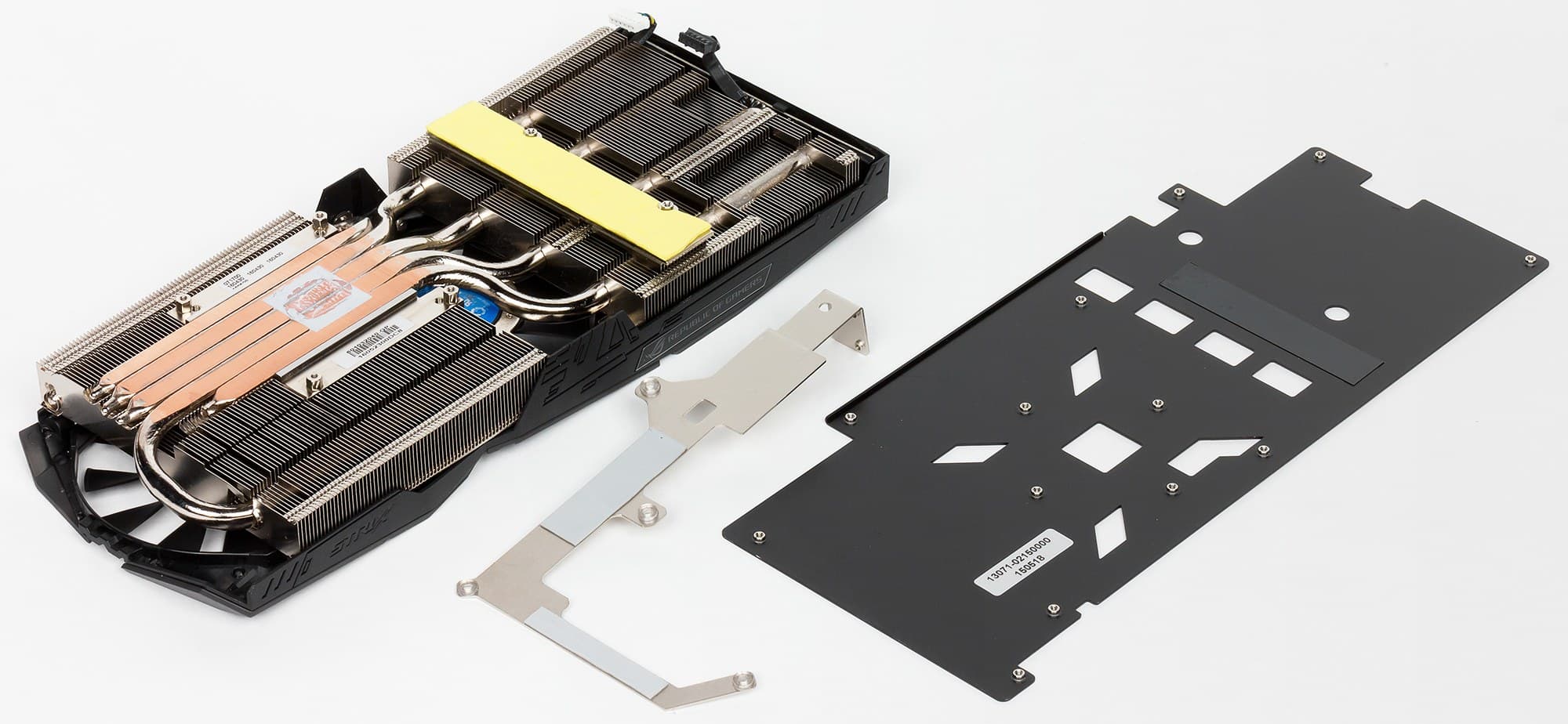

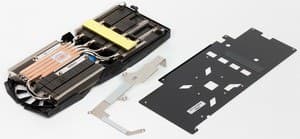

Перед нами кулер DirectCu III. Главной его частью является двойной массивный пластинчатый никелированный радиатор. Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам обеих частей радиатора. С помощью дополнительной подошвы этот же радиатор охлаждает и силовые транзисторы.

Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Asus декларирует особый материал лопастей вентиляторов, который обеспечивает долговременную работу крыльчаток при неизменной силе прогона воздуха. Напомню, что изюминкой системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя при малом нагреве GPU. Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются.

Микросхемы памяти не охлаждаются. Сзади установлена пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы).

СО оснащена подсветкой Aura, цветом которой можно управлять с помощью вышеуказанной утилиты GPU Tweak II.

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 60 градусов, что является отличным результатом для видеокарты такого уровня.

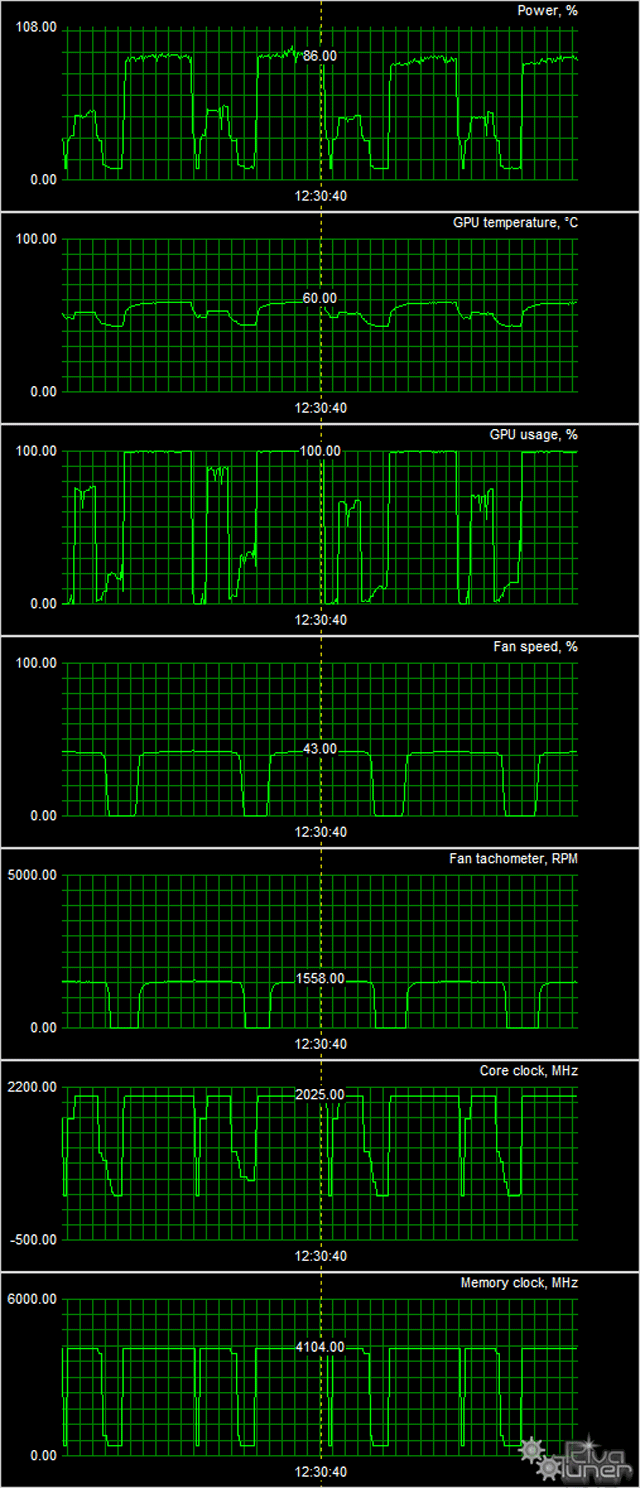

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 37 °C, вентиляторы не работали. Уровень шума не изменялся и составлял те же 20,0 дБА.

В режиме максимальной нагрузки в 3D температура достигала 60 °C. Вентиляторы при этом раскручивались до 1558 оборотов в минуту, а шум вырастал до 27,0 дБА, так что шум данной СО можно охарактеризовать как пониженный.

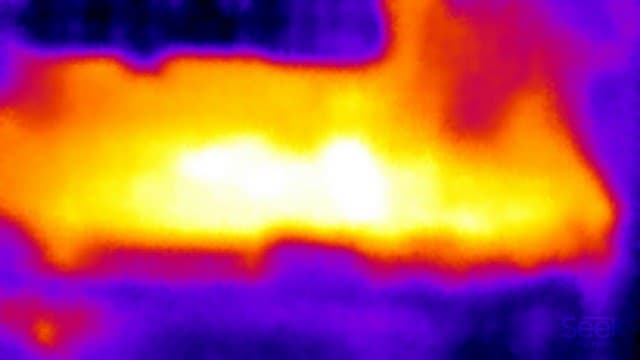

Термоснимок



Hа тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область. Но можно заметить, что самые светлые пятна на месте вырезов в пластине соответствуют расположению преобразователей и GPU.

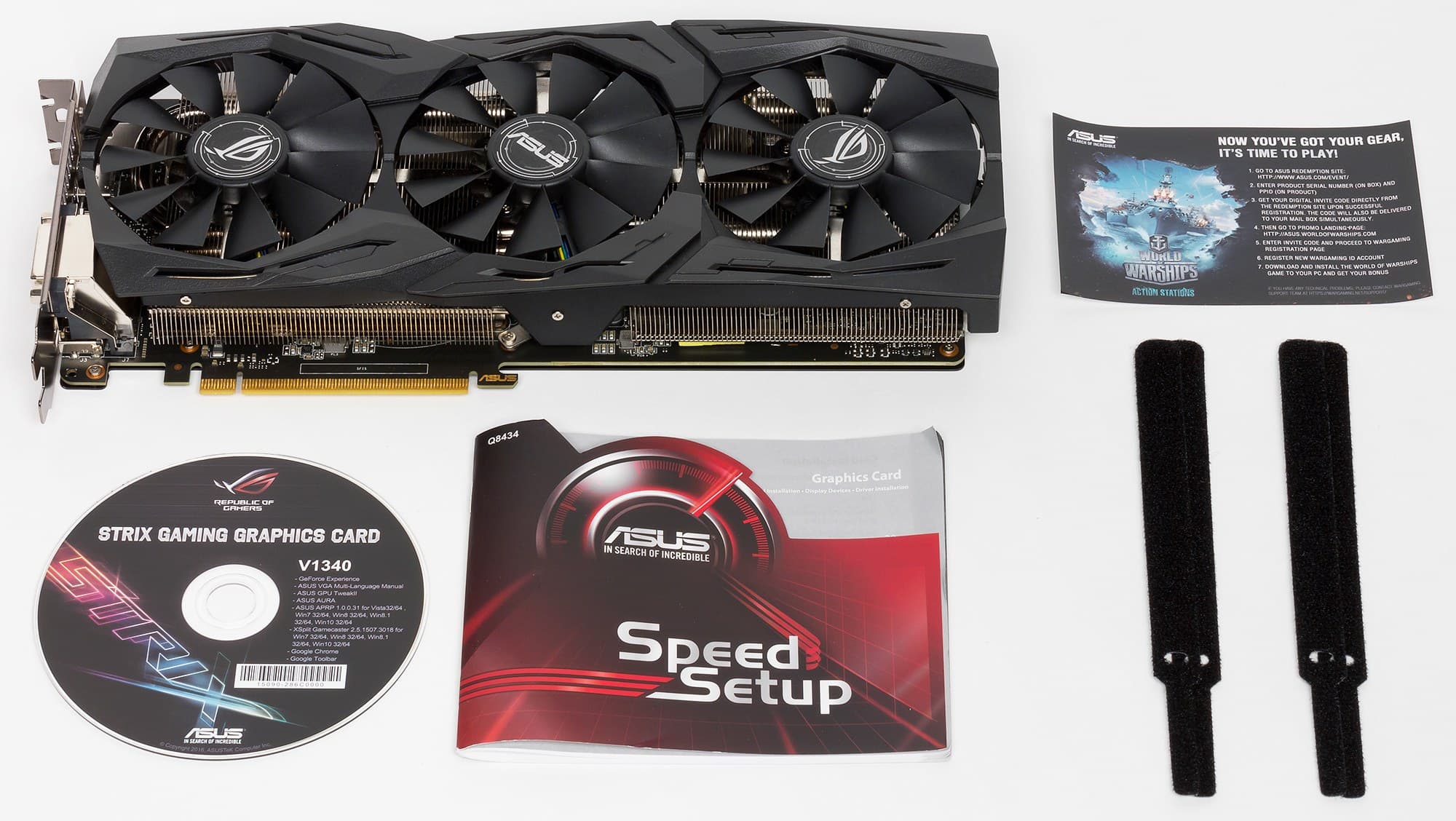

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс бонусы в виде фирменных стяжек и ваучера на игру World of Warships.

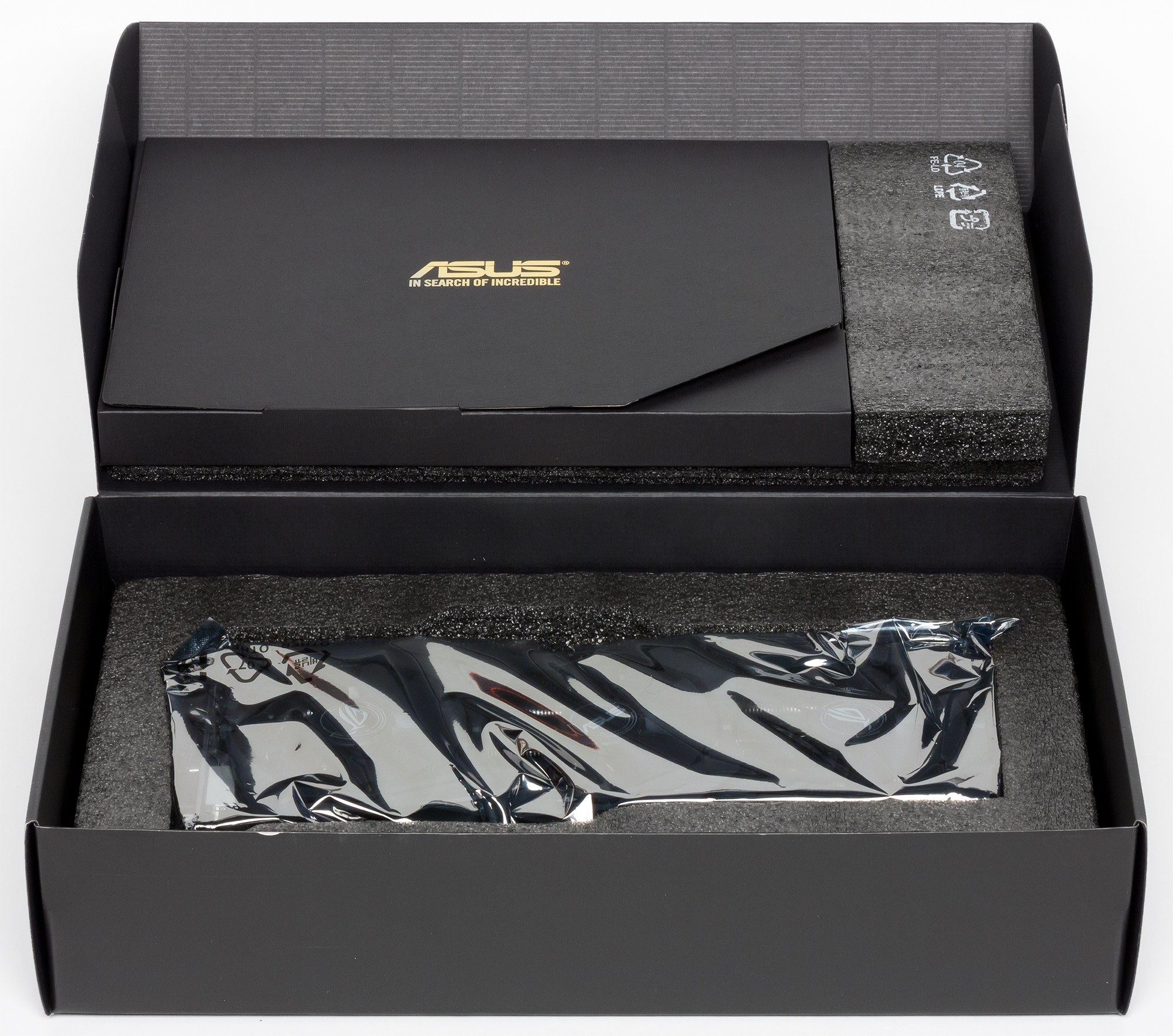

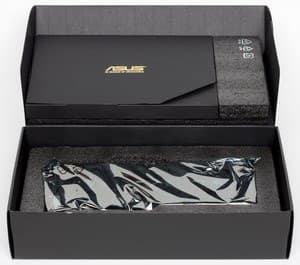

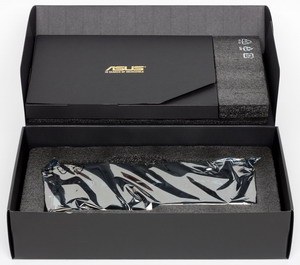

Упаковка

Установка и драйверы

Конфигурация тестового стенда

  • Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
    • процессор Intel Core i7-5960X (o/c 4 ГГц);
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
    • оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 10 Pro 64-битная; DirectX 12;
  • монитор Samsung U28D590D (28″);
  • драйверы AMD версии Crimson Edition 16.9.2;
  • драйверы Nvidia версии 372.90;
  • VSync отключен.

Список инструментов тестирования

Методику тестирования и все настройки можно посмотреть здесь.

  • Fallout 4 (Bethesda Games Studios/Bethesda Softworks)

  • Watch Dogs (Ubisoft)

  • Grand Theft Auto V (Rockstar Games/Rockstar Games)

  • The Witcher 3: Wild Hunt (CD Projekt RED)

  • Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

  • Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

  • Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)

  • Far Cry Primal (Ubisoft/Ubisoft)

  • Hitman (2016) (IO Interactive/Square Enix)

  • Dragon Age: Inquisition (BioWare/EA)



Результаты тестов: сравнение производительности

Выводы

Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. конец октября 2016 г.
Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
07 Asus Strix GTX 1060 OC 6 ГБ, 1645—2050/8200 2260 729 310
09 GTX 1060 6 ГБ, 1507—1860/8000 2070 711 291
10 GTX 980 4 ГБ, 1126—1266/7000 1990 481 414
11 R9 390X 8 ГБ, 1050/1050/6000 1890 478 395
12 RX 480 8 ГБ, 1188—1266/8000 1820 576 316
13 GTX 970 4 ГБ, 1050—1177/7000 1780 587 303
14 R9 390 8 ГБ, 1000/1000/6000 1680 497 338

Комментарий к Рейтингам iXBT.com


Повышенные частоты карты Asus обеспечили ей прирост скорости в среднем около 9% и вывели ускоритель на первое место в группе (при этом референсная карта GTX 1060 также опередила остальных конкурентов).
Рейтинг полезности
Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей конец октября 2016 г.
Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
01 Asus Strix GTX 1060 OC 6 ГБ, 1645—2050/8200 729 2260 310
02 GTX 1060 6 ГБ, 1507—1860/8000 711 2070 291
09 GTX 970 4 ГБ, 1050—1177/7000 587 1780 303
12 RX 480 8 ГБ, 1188—1266/8000 576 1820 316
20 R9 390 8 ГБ, 1000/1000/6000 497 1680 338
21 GTX 980 4 ГБ, 1126—1266/7000 481 1990 414
23 R9 390X 8 ГБ, 1050/1050/6000 478 1890 395

Комментарий к Рейтингам полезности


Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Asus занял первое место в своей группе (несмотря на чуть более высокую стоимость, чем у средневзвешенного GTX 1060), причем он занял первое место и в общем рейтинге, то есть на сегодня это одна из лучших покупок среди всех ускорителей! Стоит заметить, что GTX 1060 в целом также лидирует в данной выборке ускорителей и среди всех ускорителей.

Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5 — один из лучших вариантов 3D-акселератора, входящего в семейство предтоповых ускорителей. Эта карта демонстрирует производительность в среднем на 9% выше, чем референсная, и обходит более дорогие решения предыдущего поколения. В целом это почти брат-близнец изученного ранее ускорителя Gigabyte, отличий очень мало, так что смотрите на цены и делайте выбор. Ускоритель Asus имеет достаточно тихую систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Имеется возможность гибкого регулирования частот и режимов работы. Карта неплохо подойдет обычным оверклокерам, довольствующимся повышением частот при штатной СО. Мы пробовали разгонять карту вручную, получив дополнительный прирост производительности 3,5% (на частотах 1700—2118/8500 МГц), однако успешность разгона зависит от конкретного экземпляра, гарантий тут дать нельзя. Любителям моддинга данный ускоритель может предложить приятную подсветку на корпусе кулера. Карта полностью готова для работы совместно с устройствами VR.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2016 года)

награду получила карта:
  • Asus Strix GTX 1060 OC 6 ГБ 192-битной GDDR5


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
GTX 1060 6 ГБ — 19 000  (на 01.12.16) GTX 980 — 26 200  (на 01.12.16)
GTX 1060 6 ГБ — 19 000  (на 01.12.16) RX 480 8 ГБ — 18 800  (на 01.12.16)
GTX 1060 6 ГБ — 19 000  (на 01.12.16) R9 390 8 ГБ — 19 600  (на 01.12.16)
GTX 1060 6 ГБ — 19 000  (на 01.12.16) R9 390X 8 ГБ — 28 500  (на 01.12.16)
Asus Strix GTX 1060 OC 6 ГБ — T-14022631 GTX 1060 6 ГБ — 19 000  (на 01.12.16)
