Сетевой накопитель NETGEAR
ReadyNAS NVX


После выпуска очень удачных моделей для дома (ReadyNAS Duo) и для профессиональных применений (ReadyNAS Pro) компания NETGEAR решила закрепить свой успех, представив новый сетевой накопитель в этой серии — ReadyNAS NVX. Рассчитанный на установку четырех винчестеров, он подойдет и требовательному домашнему пользователю и для сегмента SMB. Основным отличием от ранее предлагаемых моделей 1100 и NV+ является смена платформы — теперь «сердцем» системы является x86-совместимое ядро. Остальные возможности сохранились, в частности фирменный режим X-RAID2, допускающий наращивание объема массива без потери данных, поддержка протоколов доступа к файлам CIFS/SMB, NFS, AFP, FTP, дополнительные мультимедийные сервисы iTunes, Squeezebox, DLNA.

Комплект поставки

Накопитель поставляется в строгой картонной коробке без каких-либо «украшательств». Так что на полке в магазине его смогут выбрать только те, кто точно знает, что именно эта модель им нужна. Из опознавательных надписей присутствует только имя производителя, название модели, конфигурация жестких дисков (число и объем) и несколько некрупных иконок, относящихся к техническим характеристикам.

Моделей сегодня предлагается две — RNDX4210 и RNDX4410. Отличаются они числом установленных терабайтных винчестеров — в первом случае их два, во втором — четыре.

Собственно комплект поставки обычный — накопитель, кабель питания, сетевой патчкорд, набор болтов для крепления дисков, листовки по быстрой установке и компакт-диск с полными электронными версиями руководств и программным обеспечением.

Отметим, что программы есть под большинство современных операционных систем: Windows — RAIDar и Memeo Backup Premium; Mac OS X — RAIDar и Memeo LifeAgent, RAIDar Widget; Linux — RAIDar.

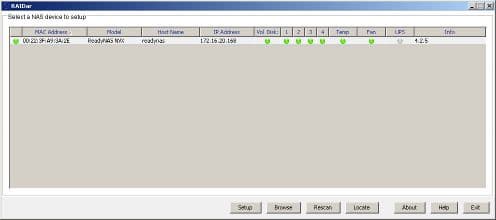

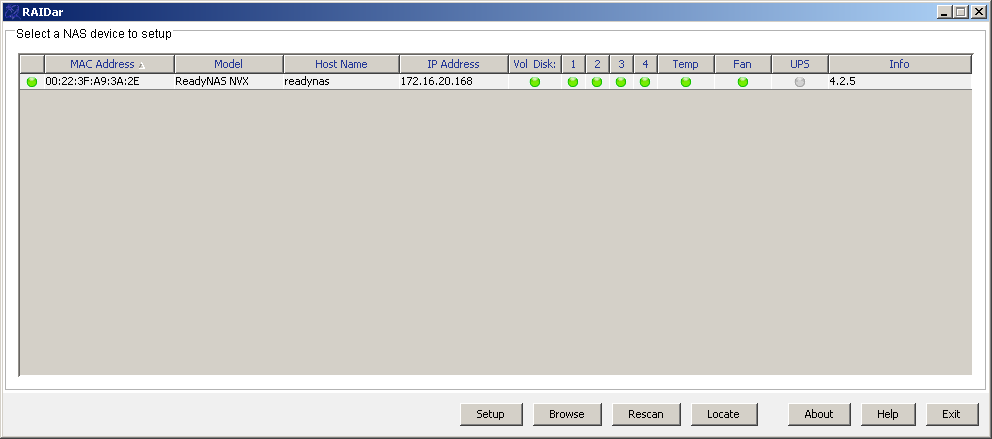

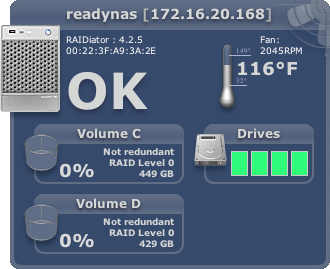

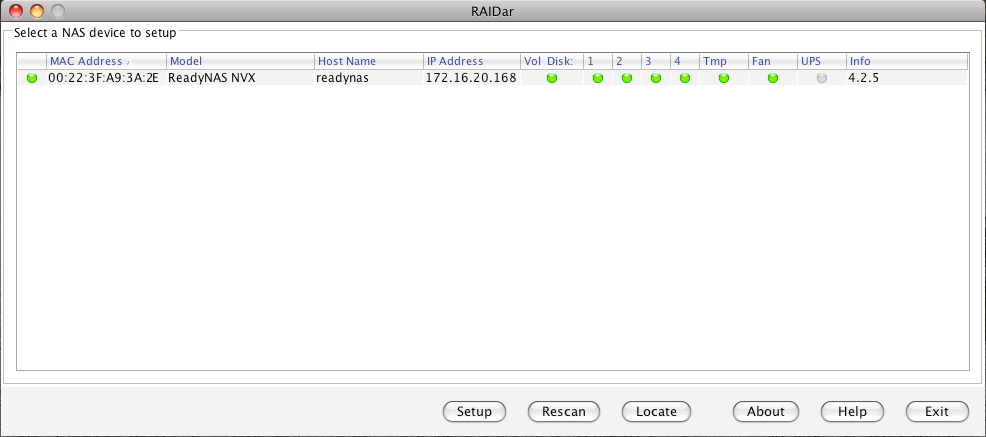

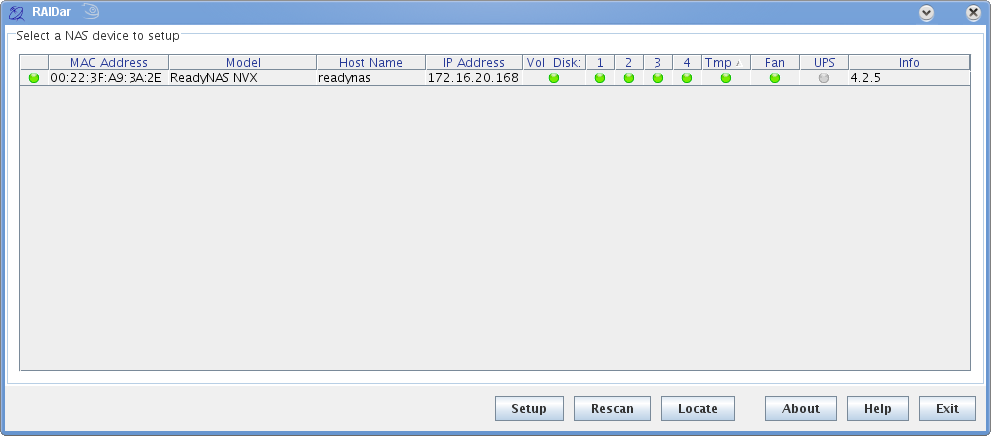

RAIDar используется для начальной настройки и мониторинга работы накопителя, в частности выбора режима работы массивов. Программа от Memeo — неплохая система резервного копирования.

Внешний вид

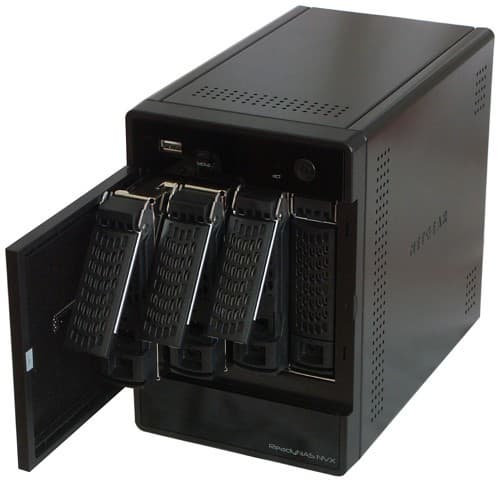

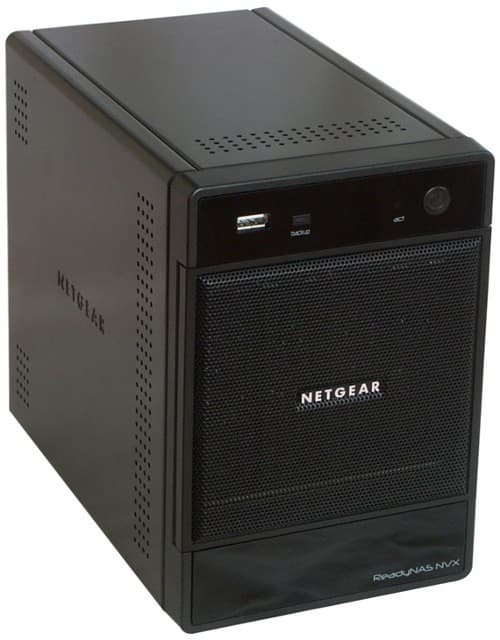

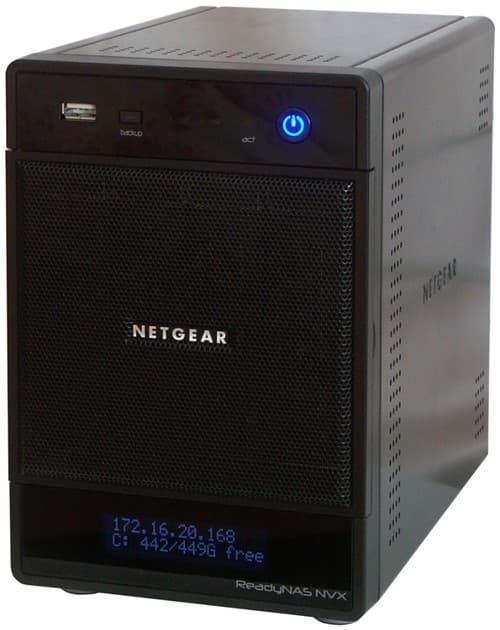

Ничего кардинально нового здесь производитель изобретать не стал. Внешне устройство напоминает ранние четырехдисковые модели — практически идеальный параллелепипед черного цвета. Размеры устройства — 22,5×20,5×13,3 см. Это один из наиболее компактных вариантов для четырех дисков. Особенно если учесть встроенный блок питания. В реальности нужно оставить еще около трех сантиметров сзади для подключения проводов и стильной хромированной ручки. Скорее всего, она выполняет не только основную функцию по удобству переноски накопителя, но и не позволяет плотно придвинуть его задней панелью к стене, что может нарушить работу системы охлаждения или сломать разъемы.

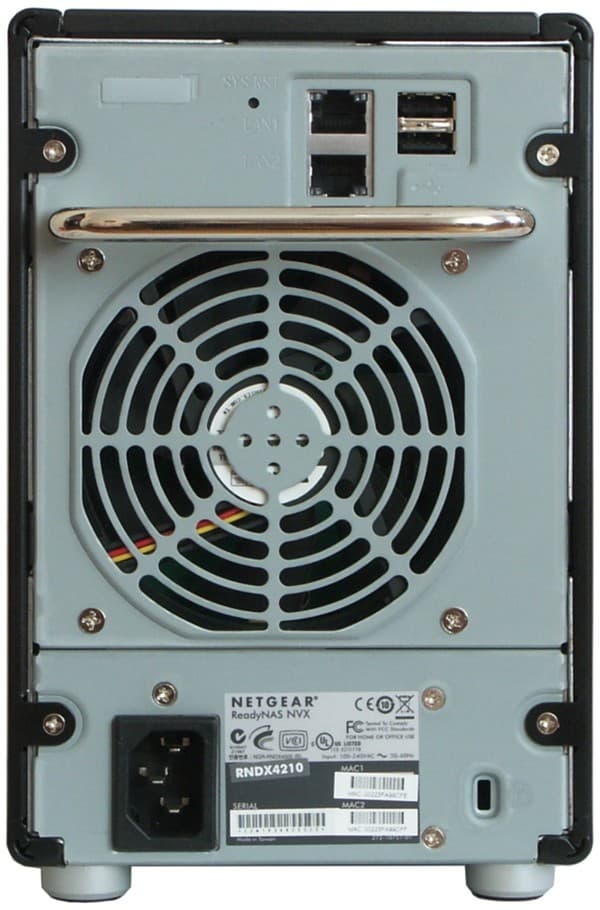

Также сзади мы видим решетку девятисантиметрового вентилятора, два сетевых порта, два порта USB, вход кабеля питания и кнопку сброса. В некоторых ситуациях может пригодиться возможность установки замка кенсингтона.

Поскольку мы упомянули вентилятор, то посмотрим, как воздух поступает в корпус. Для этого на боковых, верхней и даже нижней поверхностях есть мелкие решетки. Для забора воздуха используется и дверца на передней панели, также прикрытая сеткой. Закрывается она на магнитную защелку. За ней скрываются отсеки для дисков с возможностью горячей замены. Корзины также предусматривают простейшие замки, уменьшающие риск случайного отключения дисков.

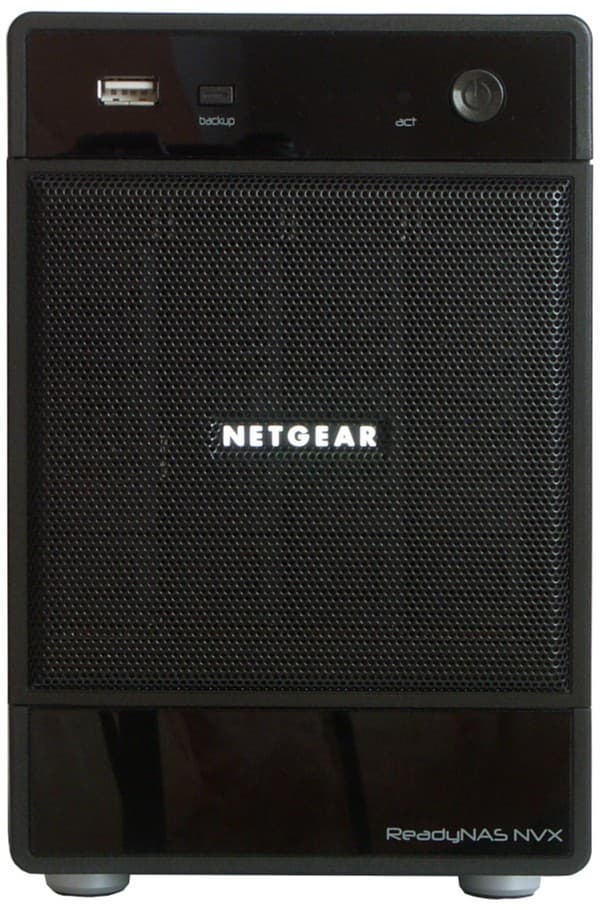

В верхней части передней панели можно увидеть еще один порт USB, кнопку для запуска заданий резервного копирования, индикаторы активности дисков и состояния системы, а также кнопку включения питания со встроенным голубым светодиодом.

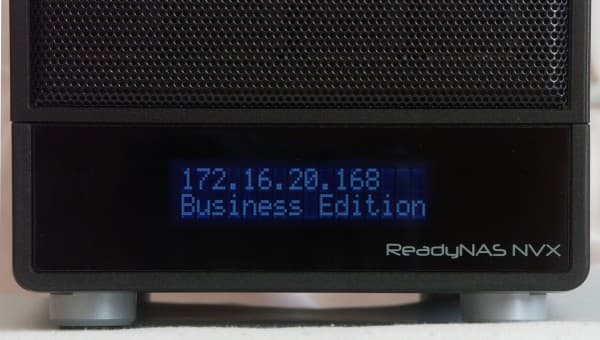

Под отсеком с дисками находится дополнительный матричный дисплей на две строки. На нем обычно отображается IP-адрес устройства и состояние томов (включая общий и свободный объем). Дисплей не яркий и автоматически отключается через определенный промежуток времени. Снова увидеть на нем информацию можно после короткого нажатия на кнопку управления питанием.

В целом качество изготовления устройства не вызывает нареканий. Что же касается дизайна, то он лучше будет смотреться в офисе, чем дома. Впрочем, дома у всех разные, да и не обязательно держать сетевой накопитель на виду.

Уровень шума, производимого работающим накопителем, можно оценить как средний. Использование тихих винчестеров и регулировка или замена вентилятора может помочь его существенно снизить.

Технические характеристики NETGEAR ReadyNAS NVX
Жесткие диски 4×SATA 3,5"
Поддерживаемые конфигурации X-RAID2, RAID0, RAID1, RAID5
Сетевой интерфейс 2x Gigabit Ethernet
Поддержка протоколов CIFS, AFP, FTP, HTTP, SSL, WebDAV, ADS, NFS, SSH
Сетевые ограничения
  • пользователей: 32000
  • групп: 32000
  • общих папок: нет ограничений
  • одновременных подключений: нет ограничений
Возможности расширения 3xUSB 2.0 для внешних накопителей EXT3/FAT32/NTFS, принтера и UPS
Аппаратная конфигурация Процессор Intel EP80579 (1 ядро, 256 КБ L2, частота 1 ГГц), оперативная память 1 ГБ, флеш-память 128 МБ
Система охлаждения 90 мм вентилятор
Дополнительные функции
  • iTunes сервер
  • SqueezeCenter сервер
  • UPnP AV/DLNA сервер
  • автономная загрузка файлов по BitTorrent
  • встроенная система резервного копирования
  • поддержка Apple TimeMachine
Питание Встроенный БП, 220 Вт, типичное потребление с четырьмя 500 ГБ дисками — около 65 Вт
Размеры и вес 22,5×20,5×13,3 см, около 4,5 кг (без дисков)

Конструкция и аппаратная конфигурация

Внутреннее устройство не уступает внешнему — под стальными стенками находится стальной же каркас. Панель с вентилятором очень удобно снимается. Это не нарушает гарантию и позволяет почистить вентилятор или даже заменить. Доступ к остальным элементам закрыт фирменным стикером.

Кроме основной печатной платы есть и несколько вспомогательных — бекплейн для дисков, контроллер матричного индикатора и небольшая плата для светодиодов и кнопок верхней части передней панели.

Система построена на базе одночипового решения Intel для встраиваемых систем — EP80579. Сегодня платформы x86 безусловно обеспечивают наилучшие показатели быстродействия, так что NETGEAR сделал правильный выбор. Тем более что совместимость позволяет использовать практически без изменений все наработки для старшей модели.

Собственно в чипе собраны почти все необходимые компоненты — ядро x86, контроллеры сети, SATA и PCI. Охлаждение процессора пассивное — алюминиевый радиатор средних размеров. Из остальных микросхем отметим хаб USB от NEC, сетевые трансиверы от Marvell, флеш (BIOS) от Macronix International, NAND-флеш с образом системы на 128 МБ от Samsung и еще разная мелочь. Тонкости реализации SATA выяснить не удалось, скорее всего используется один из контроллеров от Marvell. Оперативная память — один модуль SODIMM 1GB DDR2-800. Заменить ее можно самостоятельно — разъем находится под верхней крышкой. Хотя конечно сегодня один гигабайт, на наш взгляд, — вполне достаточный объем для любых применений.

На плате есть много перемычек и неиспользованных коннекторов, однако понять что это такое и зачем не получилось. Кроме небольшого разъема на четыре контакта, который, скорее всего, является консолью и доступен и без разборки устройства.

За питание отвечает блок от Seventeam общей мощностью 220 Вт. Для четырех винчестеров и системной платы его более чем достаточно. Собственного вентилятора у него нет, используется общая система охлаждения. Тесты проводились в жаркое время и никаких проблем не было даже в условиях длительной работы под нагрузкой.

Сборка и настройка

Если вас устраивает заводская конфигурация дисков, то достаточно просто включить накопитель. При необходимости можно добавить еще дисков или поменять комплектные.

Единственное на что хотелось бы обратить внимание — выбор режима работы X-RAID2 или FlexRAID. Первый из них — фирменная технология NETGEAR, которая позволяет расширять массив без потери данных. Более подробно о ней рассказано на специальной странице сайта ReadyNAS. В этом режиме пользователь может динамически изменять состав дисков, а система автоматически переконфигурировать массив. Грубо говоря, если установлено два диска, то они работают в зеркале, если же более, то система переводится на аналогичный RAID5 вариант организации данных. То есть в любом случае (кроме случая с одним диском) обеспечивается отказоустойчивость. Производитель также специально акцентирует внимание на исключительной надежности процесса миграции — он устойчив даже к неожиданному пропаданию питания.

Мы проверили время, которое затрачивает система при добавлении дисков (напомним, что объем тестовых винчестеров — 500 ГБ):

  • с одного диска на два диска: 3 часа;
  • с двух дисков на три диска: 6 часов 34 минуты;
  • с трех дисков на четыре диска: 7 часов 43 минуты.

Как видно по результатам, скорость процесса изменения конфигурации достаточно большая. Хотя нужно учесть, что для винчестеров большего размера (например 2 ТБ), затраты времени также пропорционально увеличатся.

Вариант FlexRAID — стандартный режим с поддержкой массивов типа 0, 1 и 5. В этом режиме допускается использования диска «горячей замены» в отказоустойчивых массивах, что позволяет несколько упростить обслуживание. Допускается создание более чем одного тома. При изменении конфигурации данные не сохраняются, а система требует перезагрузки.

Переключение между X-RAID2 и FlexRAID может осуществляться только с полной переустановкой накопителя и потерей данных. Для этого нужно использовать кнопку сброса, и после включения системы в течении десяти минут изменить конфигурацию с компьютера с помощью программы RAIDar.

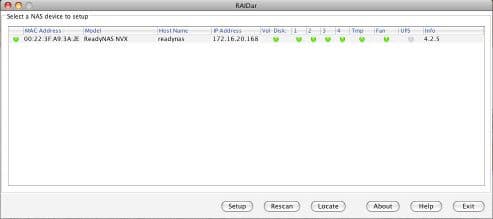

Также программа может использоваться для нахождения всех накопителей в сети, проверки их состояния, включения режима поиска и других системных процедур. Напомним, что она есть для всех популярных современных операционных систем — Windows, Mac OS X, Linux.

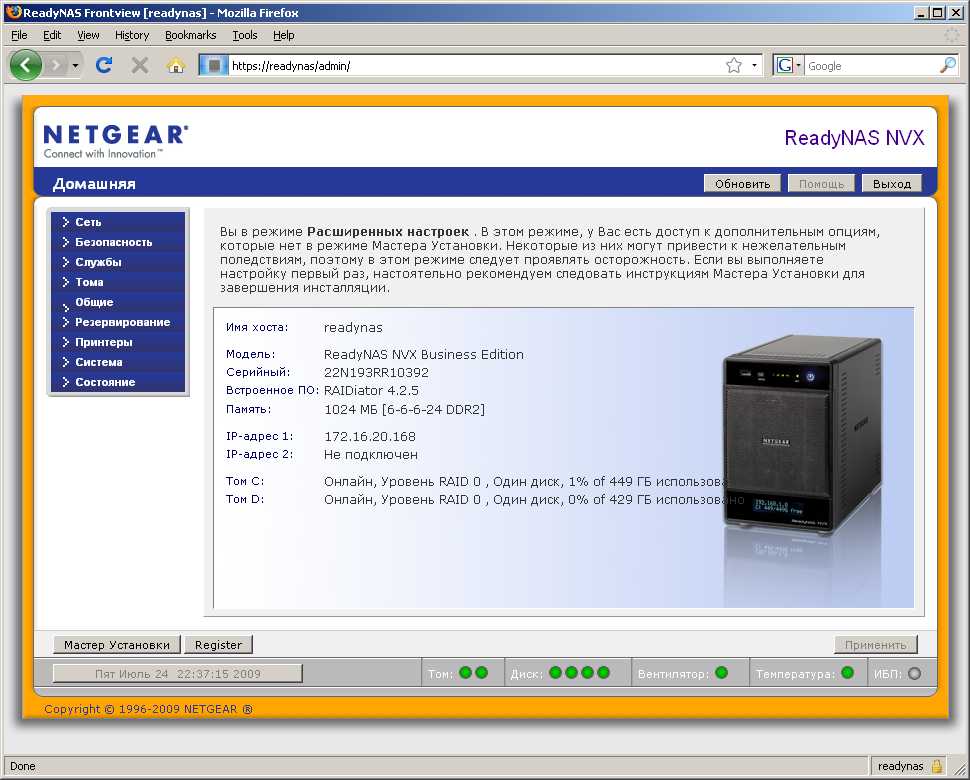

После того, как сетевые параметры установлены, нужно использовать браузер для более подробной настройки накопителя. Кроме отдельной программы RAIDar существует также в виде виджетов Yahoo! и Mac OS X.

Возможности и функциональность

По своей программной начинке модель полностью повторяет своего старшего брата ReadyNAS Pro. Отличия могут быть только в некоторых аппаратных возможностях (четыре диска против шести) и в производительности (одноядерный процессор на 1 ГГц против двухядерного на 1,8 ГГц). Первое также приводит к отсутствию поддержки RAID6 и аналогичным по надежности вариантом X-RAID2 (сохранность данных при отказе двух дисков). Ну и еще поменяли комплектную программу резервного копирования.

Так что мы не будем подробно описывать эти характеристики устройства, а только коротко перечислим их и за подробностями отправим читателей к прошлой статье и специализированному сайту ReadyNAS.su.

Аналогичную технологию по использованию функционально одинаковых прошивок на разных моделях использует большинство производителей. Так что такой подход с отсылкой на прошлые статьи нам придется применить еще не раз.

Тестирование проводилось с последней доступной версией прошивки — RAIDiator 4.2.5. Обновлять ее проще всего с самого устройства — оно имеет встроенную систему проверки и установки обновлений.

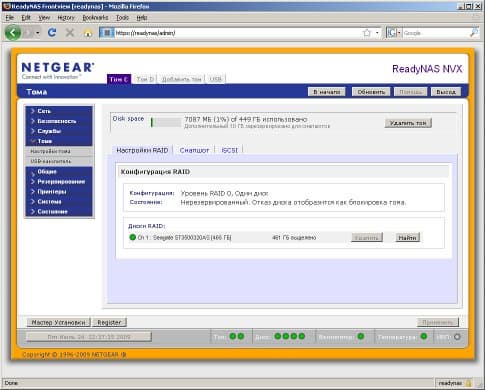

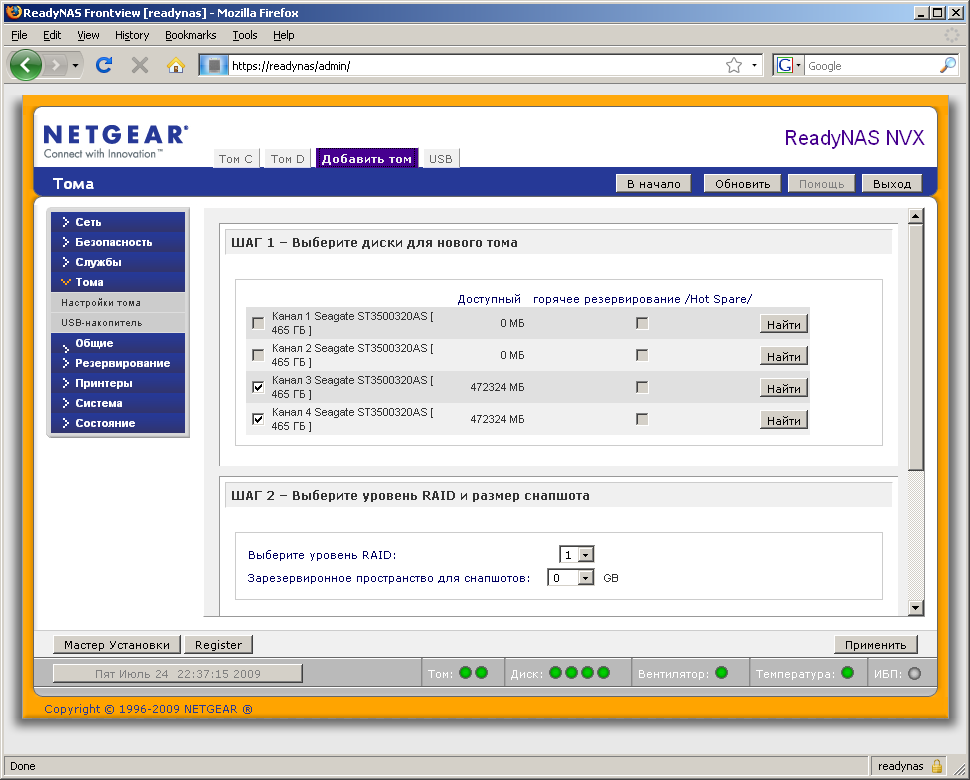

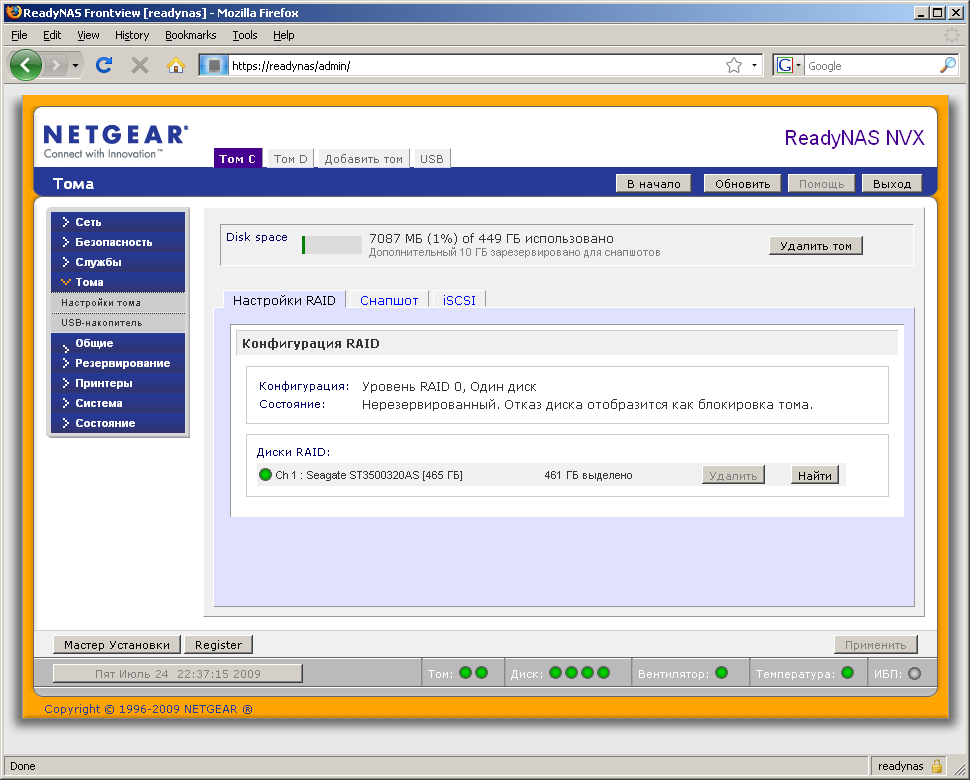

Как мы уже говорили выше, для хранения данных пользователя система использует один или несколько рейд-массивов. Для участвующих в них жестких дисков можно посмотреть названия моделей, состояние SMART и температуру. Если используется отказоустойчивый массив, то в случае возникновения неисправности на одном из дисков (возможность работы при отказе двух винчестеров в данной модели не поддерживается), пользователь узнает об этом по индикаторам на устройстве и по сообщениям на электронную почту. Далее неисправный диск следует заменить и система автоматически восстановится. Во время этого процесса доступ к данным прерываться не будет. В новой версии прошивки появилась поддержка томов iSCSI. Проверка файловой системы и квот может быть запланирована для выполнения при перезагрузке.

Для подключения к локальной сети используется два гигабитных сетевых порта. Поддерживаются Jumbo Frames, VLAN, различные режимы объединения линков. Есть возможность программирования своих записей в таблице маршрутизации.

Накопитель может работать со встроенной базой пользователей, или же быть интегрированным в домен Windows. Встроенная база имеет возможности импорта и экспорта, что может быть удобно в случае использования большого числа пользователей. Также этому способствует и объединение пользователей в группы.

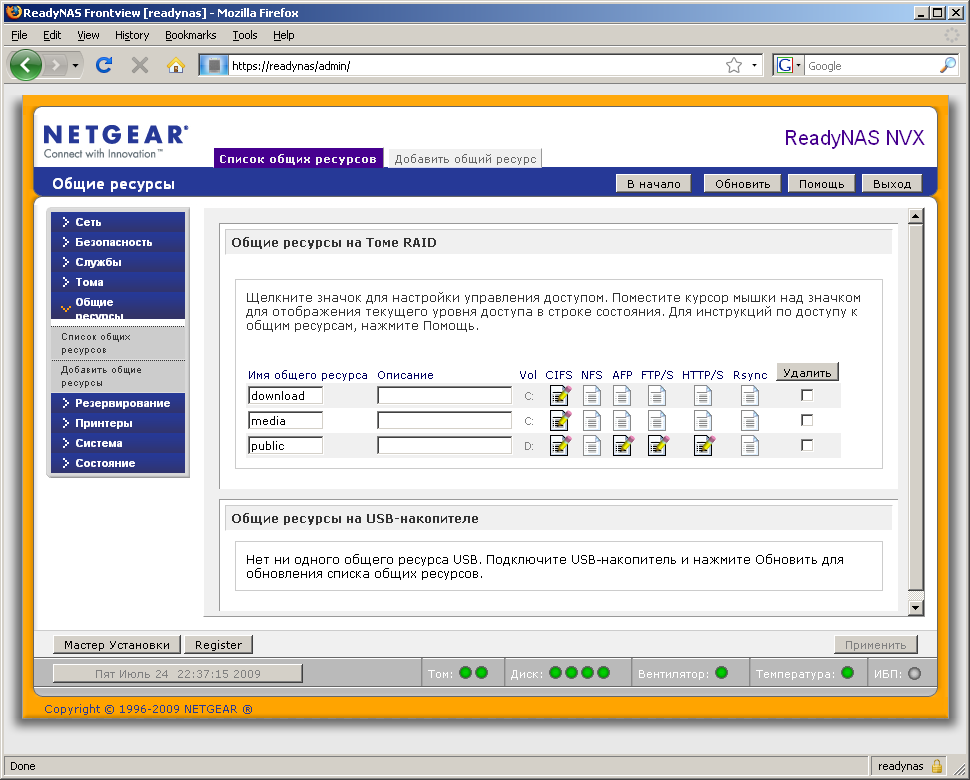

После создания дисковых томов, нужно сделать и общие директории. Права на них задаются отдельно для каждого существующего протокола: CIFS/SMB, NFS, AFP, FTP, HTTP, Rsync. Кроме обычных FTP/HTTP поддерживаются и их шифрованные (SSL) версии.

Из дополнительных возможностей отметим корзину для удаленных файлов у CIFS, выбор портов и «докачку» у FTP.

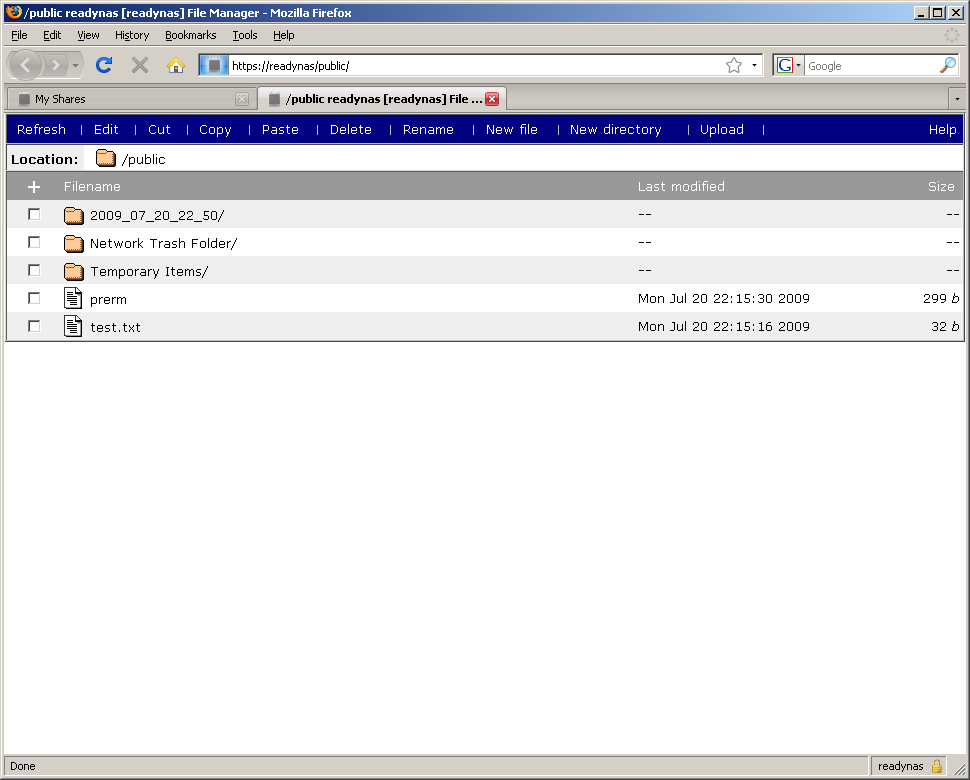

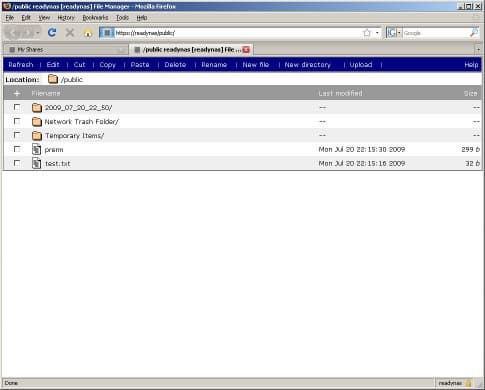

Доступ через браузер достаточно функциональный — можно скачивать и загружать файлы, управлять директориями, копировать и удалять документы. Единственным неудобством может быть отсутствие операции «переместить» между общими папками.

Протоколы UPnP и Bonjour позволяют быстро находить накопитель в сетях Windows и Mac OS X.

Для потокового вещания на различные устройства есть встроенная поддержка сервисов SqueezeCenter, iTunes и DLNA. К сожалению, последний вариант сервера работает только с единственной общей папкой, что может быть не всегда удобно. iTunes, реализованный через FireFly, такого ограничения не имеет.

Логи, которые ведутся как внутри устройства, могут также отправляться администратору на электронную почту. При этом есть выбор типов событий.

Системные настройки также включают в себя установку часов, работу с конфигурацией и обновление прошивки, выбор некоторых параметров файловой системы и общих директорий, настройку расписания работы накопителя. В случае неактивности можно отключать питание винчестеров, а «разбудить» сетевой накопитель можно по сети используя технологию WOL (Wake On LAN).

На отдельной страничке Web-интерфейса отображается текущее состояние системы — дисков, вентилятора, температура системной платы, статус UPS.

Внешние устройства

Поддерживается работа с USB-накопителями, принтерами и UPS. Накопители могут иметь несколько разделов и подключаться через USB-хаб. Файловая система NTFS работает как на чтение, так и на запись. Но если накопитель был неправильно отключен, то возможно система решит монитировать его в режиме «только для чтения» и сообщит об этой ситуации в логах. Есть встроенные возможности по проверке некоторых файловых систем и форматирования в EXT3 и FAT32.

Дискам можно дать свои имена и позже установить права доступа по сети, связанные именно с этими именами. Отключить устройство может только администратор через Web-интерфейс.

Порт на лицевой панели может использоваться для быстрого копирования данных с флешек на накопитель. Эта операция может осуществляться в ручном режиме или же автоматически при подключении устройства.

Принтеров может быть два. Связь, как обычно, односторонняя. Кроме протокола CIFS/SMB для них поддерживается также и IPP (Internet Printing Protocol).

Из всего многообразия ИБП, поддерживаются в основном модели от APC и совместимые с ними (например некоторые от MGE). При падении уровня заряда батареи ниже указанного, система автоматически выключится. Для удобства «обслуживания» одним UPS нескольких сетевых накопителей одновременно, предусмотрена реализация сетевого сервиса мониторинга средствами самого ReadyNAS.

Дополнительные функции и расширение возможностей

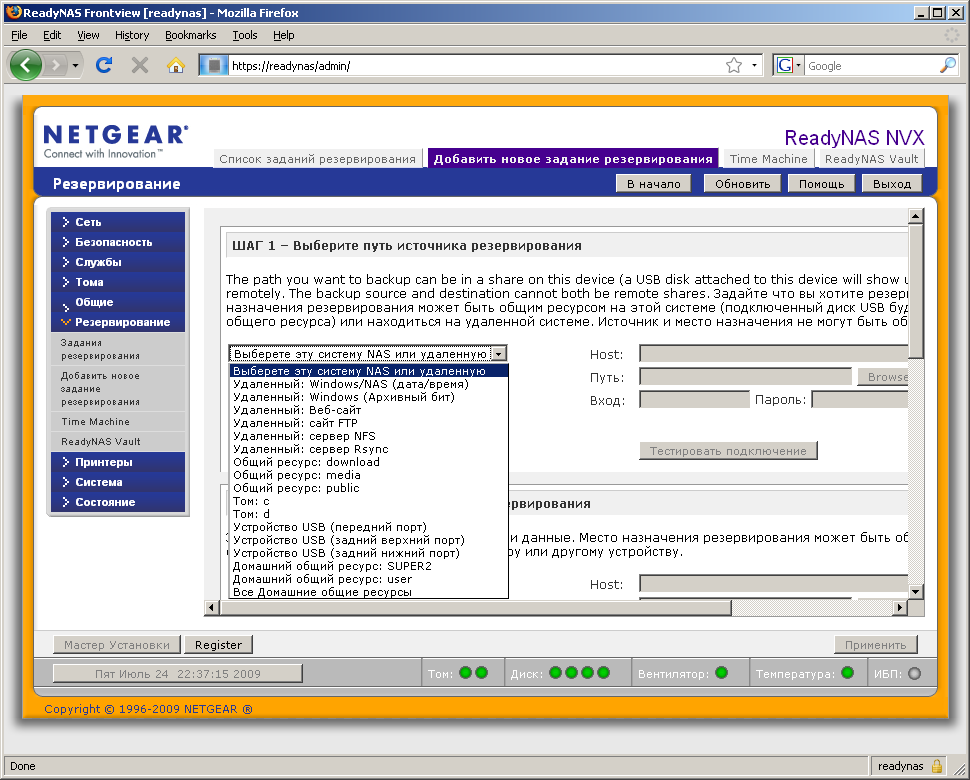

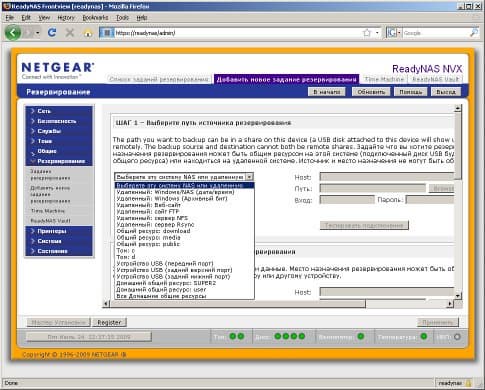

Одной из наиболее мощных функций накопителей от NETGEAR является встроенная система резервного копирования. Наибольший интерес представляет ее возможность использовать в качестве источника и получателя заданий собственных папок и USB-устройств, сетевых директорий, NFS/FTP/Web-серверов, сервисов Rsync. Заданий можно запрограммировать несколько, работать они могут по расписанию или активироваться по нажатию кнопки на лицевой панели.

Для пользователей Mac OS X будет приятно узнать, что Time Machine теперь не требует действий в консоли, а работает сразу «из коробки».

Если же локальное резервное копирование кажется не очень надежным, можно использовать онлайновый сервис ReadyNAS Vault для защищенного хранения наиболее важных документов.

Также встроена теперь и поддержка ReadyNAS Remote. При наличии на компьютере специального клиента (есть в версиях для Windows и Mac OS X), пользователь может из любого места сети Интернет получить простой и безопасный доступ к системе без настройки каких-либо специальных протоколов и сервисов.

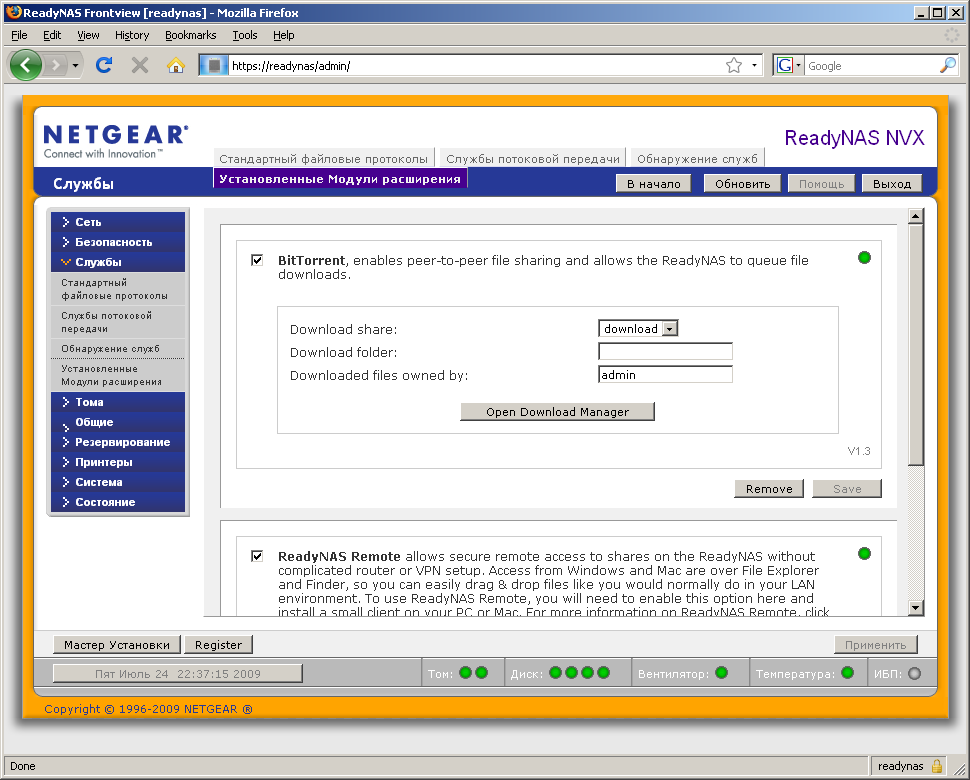

Непосредственно расширение возможностей реализовано через механизм установки дополнительных модулей программ. Из трех плагинов от производителя DLNA-сервер уже установлен в рассматриваемой прошивке, ReadyNAS Photos является на наш взгляд не очень удобной реализацией сетевого фотоальбома, так что остается только оригинальный клиент для загрузки файлов по протоколу BitTorrent.

Он также полностью совпадает с использованным в ReadyNAS Pro, так что нам остается только повторить его оценку из прошлой статьи: достаточно удобно и функционально, можно указать порты и ограничить скорости, для скачанных файлов предусмотрена раздача до достижения ратио или времени раздачи. Явных ограничений на число заданий нет. Мы бы оценили их максимальное число не менее чем в 40. В частности четыре задания отнимают не более 5% процессорного времени и 1% оперативной памяти. Скорость загрузки и отдачи в тестах была максимально возможная для канала. Так что единственным серьезным замечанием к сервису будет отсутствие защиты у его Web-интерфейса.

Конечно, кроме официальных модулей есть и множество версий от самих пользователей. В частности более удобные Web-файловые менеджеры, CMS, PHP, утилиты мониторинга, MLDonkey, Transmission и другие.

Если же и этого мало, то можно разрешить доступ по SSH и поставить систему управления пакетами Optware. Размер системного раздела в 4 ГБ это вполне позволяет. Только нужно обратить внимание на то, что производитель оставляет за собой право отказать в поддержке в случае использования пользователем данного варианта доступа в систему.

Производительность

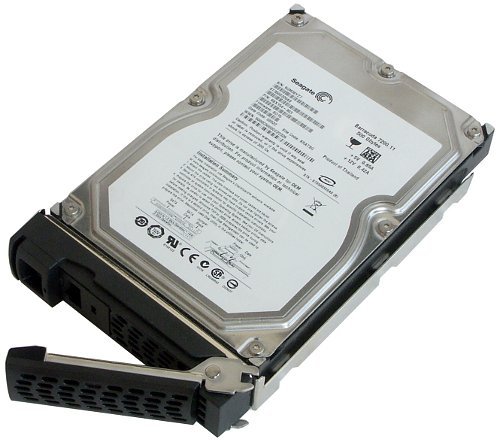

В тестируемом устройстве производителем были предустановлены два винчестера Seagate Barracuda ES.2 объемом 1 ТБ (ST31000340NS). Для корректного сравнения с ранее протестированными моделями, мы заменили их на Seagate Barracuda 7200.11 (ST3500320AS). Остальные параметры также не менялись — программа Intel NASPT в качестве тестового пакета и современный персональный компьютер на базе двухядерного процессора, работающий под управлением Microsoft Vista Home Premium как клиент. Технология Jumbo Frames во время тестирования была активирована. Исследование проводилось как в оригинальном режиме X-RAID2, так и с переводом накопителя в FlexRAID.

На первом графике приводится сравнение производительности с ReadyNAS Pro в трех режимах — X-RAID2, FlexRAID/RAID5 и FlexRAID/RAID0 с максимальным для каждой модели числом дисков. Отметим, что сравнение не совсем корректное — у накопителей использовались разные версии прошивок.

В режиме X-RAID2 мы видим отставание от топовой модели на операциях записи составляет до 20%. Чтение также иногда медленнее. С RAID5 ситуация немного меняется — запись отстает больше, а чтение наоборот бывает даже быстрее. Результаты RAID0 служат скорее демонстрацией «шесть дисков против четырех», чем отличием в производительности самих платформ. В целом мы видим, что два ядра и большая частота у ReadyNAS Pro действительно могут помочь в случае работы с отказоустойчивыми массивами, но отставание у NVX не такое уж и большое, как можно было ожидать, сравнивая формальные спецификации.

Второй график показывает разницу в скорости у разных режимов X-RAID2 на ReadyNAS NVX.

Видно, что увеличение числа дисков в массиве положительно сказывается на производительности при чтении и записи больших файлов. Максимально достижимые скорости составляют 86 МБ/с для чтения и 58 МБ/с для записи. По этим параметрам рассматриваемая модель является одной из наиболее производительных. Особенно если учесть, что эти цифры относятся к отказоустойчивому массиву.

Приведем также данные о скорости работы с классическими томами в режиме FlexRAID.

Если сравнивать варианты RAID5 и X-RAID2 с четырьмя дисками, то они практически не отличаются по скорости. В этих условиях не стоит отказываться от удобств, предоставляемых фирменной технологией управления массивами. Вариант RAID0, доступный только в режиме FlexRAID и не являющийся отказоустойчивым, позволяет получить от накопителя более 75 МБ/с при записи больших файлов. А вот по чтению он никаких преимуществ не дает.

В целом результаты нас очень порадовали. Ясно, что производительность была одним из важных критериев при дизайне устройства.

Выводы

Рассмотренная модель сетевого накопителя NETGEAR ReadyNAS NVX переняла все положительные качества своего «старшего брата» ReadyNAS Pro: удобный интерфейс настройки, фирменную технологию X-RAID2, широкий набор функций по резервному копированию и доступу к данным. Использование интегрированной платформы x86 позволило получить очень высокие результаты в тестах производительности, практически не уступающие топовой модели компании.

Для домашних пользователей интерес представляют встроенные мультимедийные сервисы (iTunes, DLNA), а также оригинальная программа загрузки файлов по протоколу BitTorrent. Формально по дополнительному функционалу накопитель отстает от некоторых моделей других производителей, но нужно учесть, что ReadyNAS NVX позиционируется скорее как устройство для SMB, а не цифрового дома. Тем не менее, с использованием разработанных сообществом дополнительных модулей можно расширить возможности по скачиванию файлов (MLDonkey, Transmission, Net2Ftp), управлению файлами через браузер (AjaXplorer, eXtplorer, PHP Navigator), хостингу сайтов и форумов (Drupal, MyBB, phpBB, WordPress).

К сожалению, эта радостная картина снова омрачается таким параметром, как стоимость. На момент написания статьи она составляла минимум $1200 (с двумя винчестерами по 1 ТБ). Это сильно ограничивает круг потенциальных покупателей.

Средняя текущая розничная стоимость в Москве различных модификаций NETGEAR ReadyNAS NVX составляет:

  • RNDX4210 (2x1000 ГБ):Н/Д(1)
  • RNDX4410 (4x1000 ГБ):Н/Д(0)


Благодарим компанию «NETGEAR» за предоставленное
на тестирование оборудование


Благодарим компанию ELKO за предоставленные
для проведения тестирования жесткие диски
