Блок питания Corsair TX650M

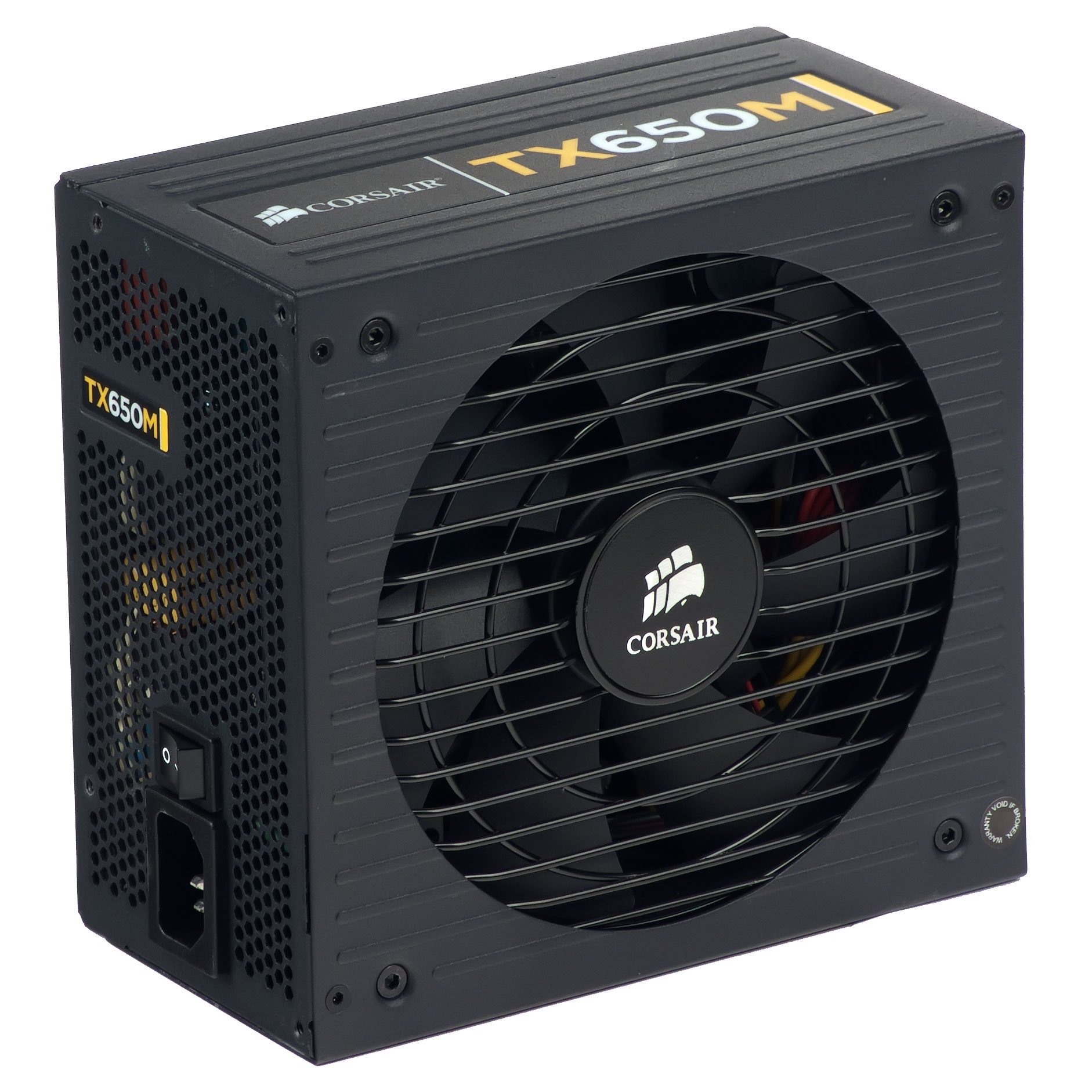

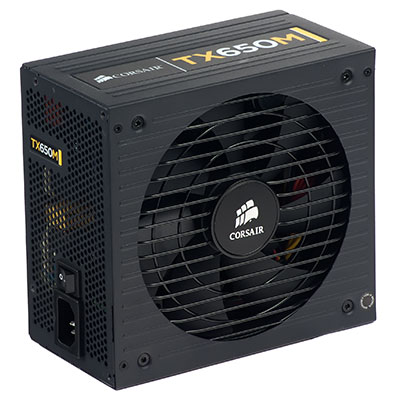

Внешний вид блока питания Corsair TX650M
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В прошедшем году компания Corsair провела серьезное обновление ассортимента блоков питания, предлагаемых под своей торговой маркой. Покинули производственную линейку модели серии VX, полностью переработана серия CX, в которую теперь входят три модели мощностью от 430 до 600 ватт. Серьезно обновлена и серия TX, в которую входили одни из наиболее заслуженных моделей. Сейчас в серию TX входят две группы блоков питания, которые имеют похожие названия, но основаны на разных платформах. В начале 2011-го вышли блоки питания с маркировкой TX V2, а во второй половине года к ним присоединились блоки питания с маркировкой TXM, имеющие, в отличие от первых, модульное подключение проводов.

В группе Corsair TXM представлены четыре модели мощностью от 550 до 850 Вт, и мы сегодня познакомимся с блоком питания Corsair TX650M мощностью 650 Вт.

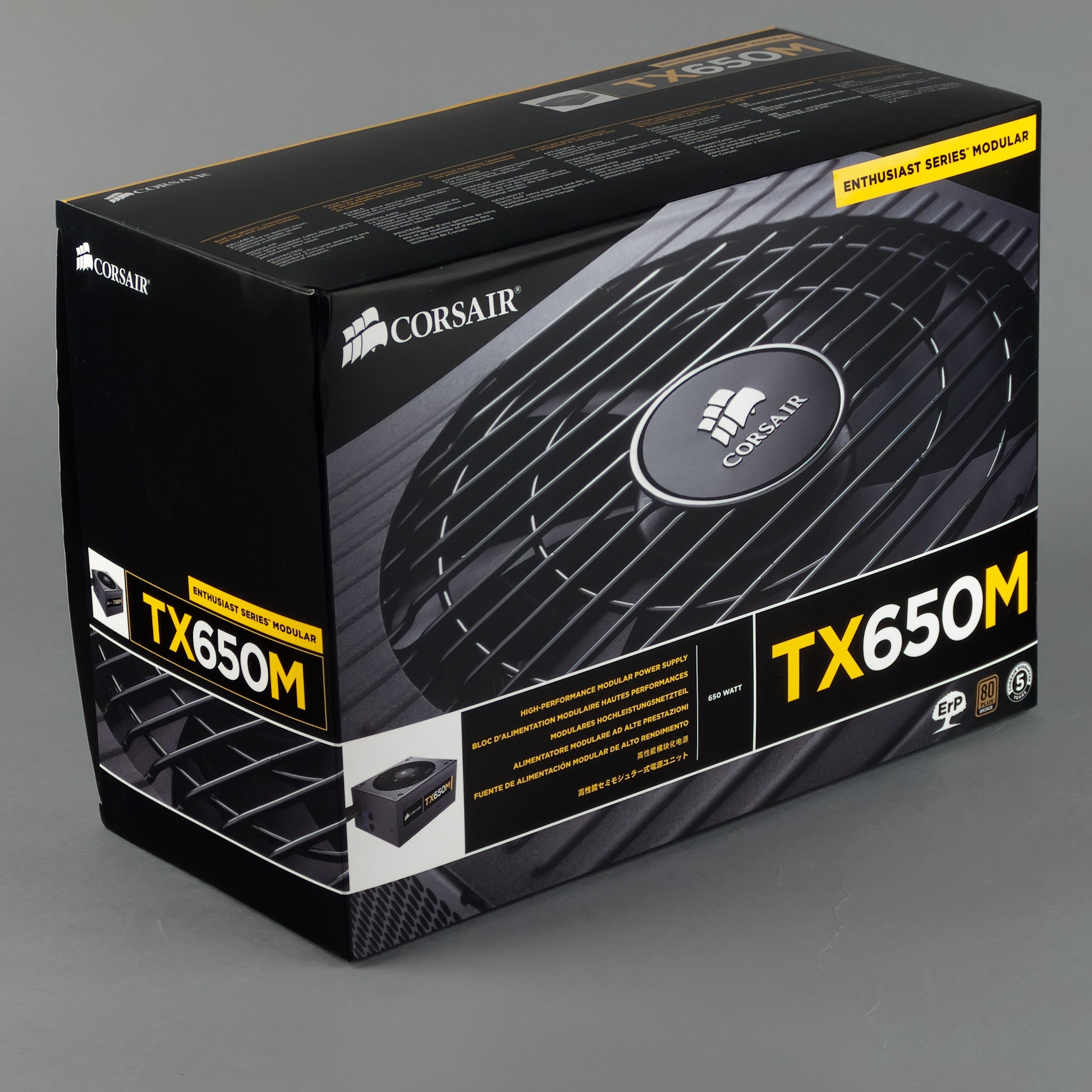

Упаковка блока питания Corsair TX650M

Поставляется Corsair TX650M в коробке средних размеров, к сожалению не оснащенной ручкой для переноски. Сам БП размещен в коробке из толстого упаковочного картона, поверх нее есть еще одна коробка из тонкого картона с высококачественной полиграфией. Таким образом, процесс распаковки блока питания занимает определенное время, что помогает проникнуться мыслью, что перед нами не самый дешевый продукт. С другой стороны, упаковка хоть и достаточно надежная, но не слишком удобная.

Корпус блока питания имеет вполне типичные размеры — 160 мм в длину. Окрашен он в черный цвет, покрытие матовое и немаркое, окраска скорее всего выполнена с использованием порошковой краски. Никаких аляповатых элементов и никакой подсветки у блока питания нет. Оригинально выполнена решетка вентилятора — вместо типичных концентрических окружностей с радиальными ребрами мы видим массив параллельных прутьев, что выглядит более свежо и напоминает дизайн решеток системы вентиляции здания или промышленного оборудования.

Характеристики

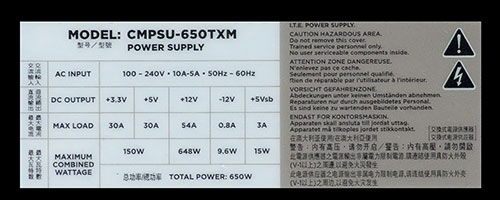

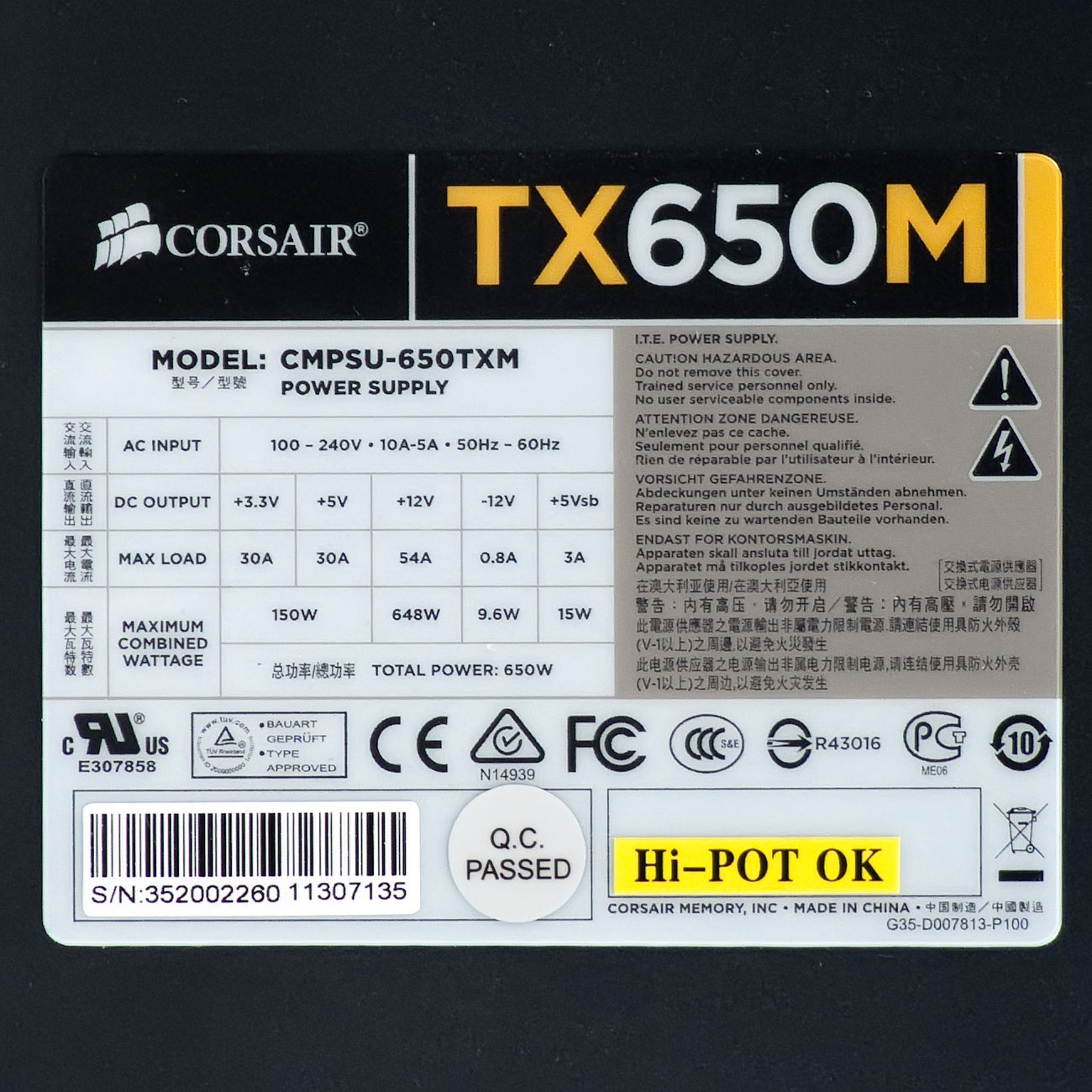

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 648 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 650 и 700 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,997, что является великолепным показателем.

Характеристики блока питания Corsair TX650M

Длина проводов и количество разъемов

  • до основного разъема АТХ — 55 см
  • до процессорного разъема 8 pin SSI — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до разъема Peripheral Connector («молекс») — 37 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до разъема Peripheral Connector («молекс») — 40 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • два переходника с разъема Peripheral Connector («молекс») на разъем питания FDD — длиной по 10 см

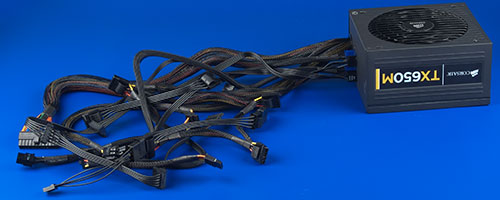

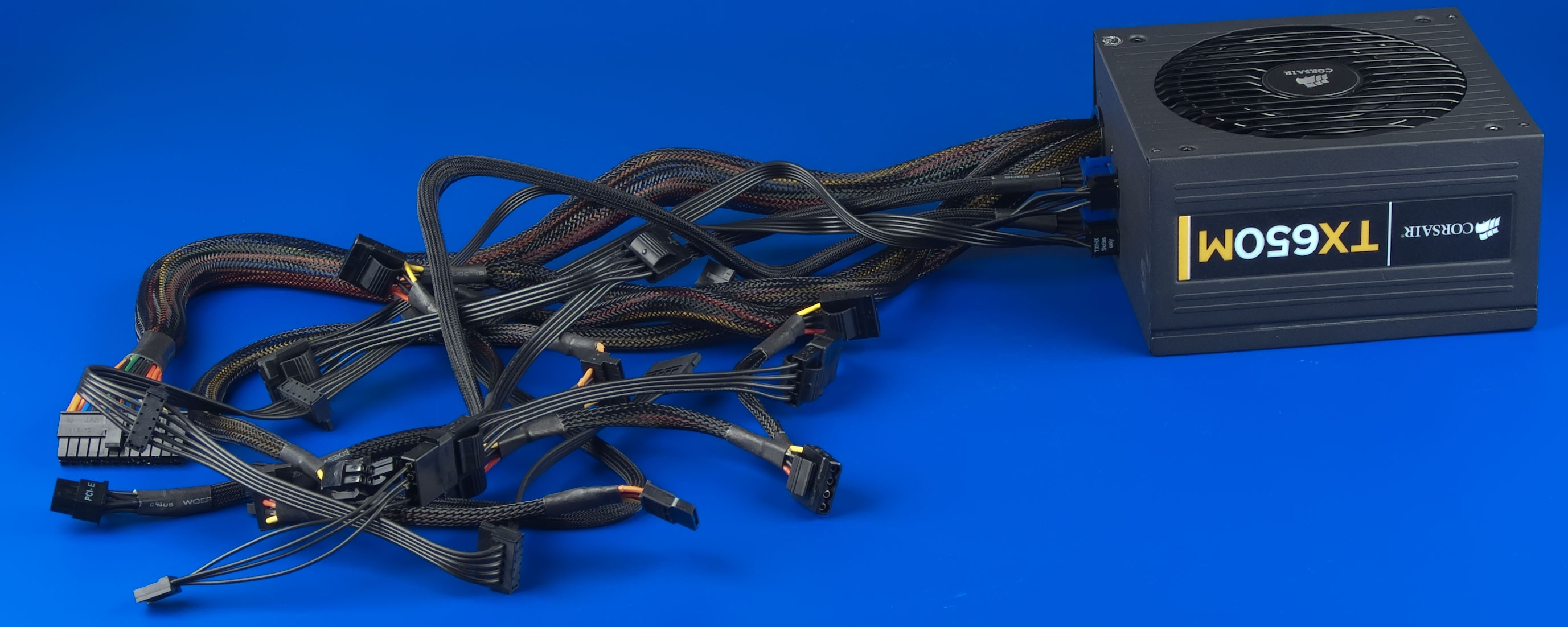

Провода и разъемы блока питания Corsair TX650M
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector21+1разборные
4 pin Peripheral Connector84эргономичные
15 pin Serial ATA Connector84
4 pin Floppy Drive Connector21+1

Длина проводов до разъемов вполне стандартна для данной ценовой категории, при этом длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для любых корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных (с нижним расположением блока питания) длины этих проводов может оказаться недостаточно.

Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Разъемов достаточно для любой разумной конфигурации.

Основные особенности

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.

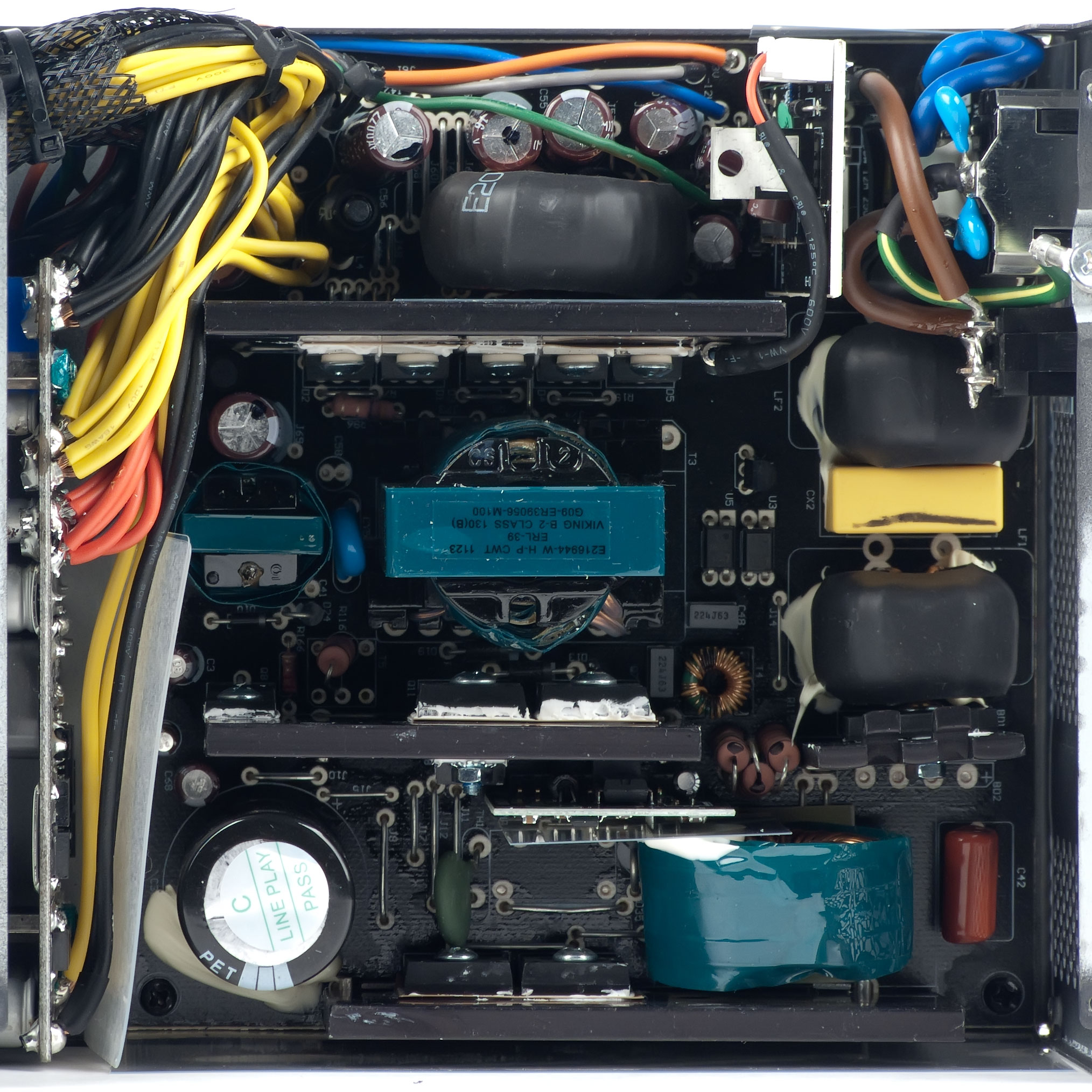

Вид платы блока питания Corsair TX650M

В накопителе входного выпрямителя установлен конденсатор емкостью 390 мкФ (400 В), произведен конденсатор японской компанией Matsushita. Отметим, что типичная емкость данного конденсатора обычно находится в диапазоне 420—470 мкФ для блоков питания подобной мощности.

Все конденсаторы, установленные в выходном каскаде, произведены японской компанией Nippon Chemi-Con и рассчитаны на максимальную температуру 105 °C.

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

Основные полупроводниковые элементы установлены на трех радиаторах, представляющих собой плоские алюминиевые пластины без оребрения толщиной 5 мм.

В схемотехнике данной модели используется топология VRM-inside, когда преобразование напряжений +3.3VDC и +5VDC из основного напряжения +12VDC осуществляется импульсными конверторами, размещенными на отдельной плате совместно с выходными разъемами.

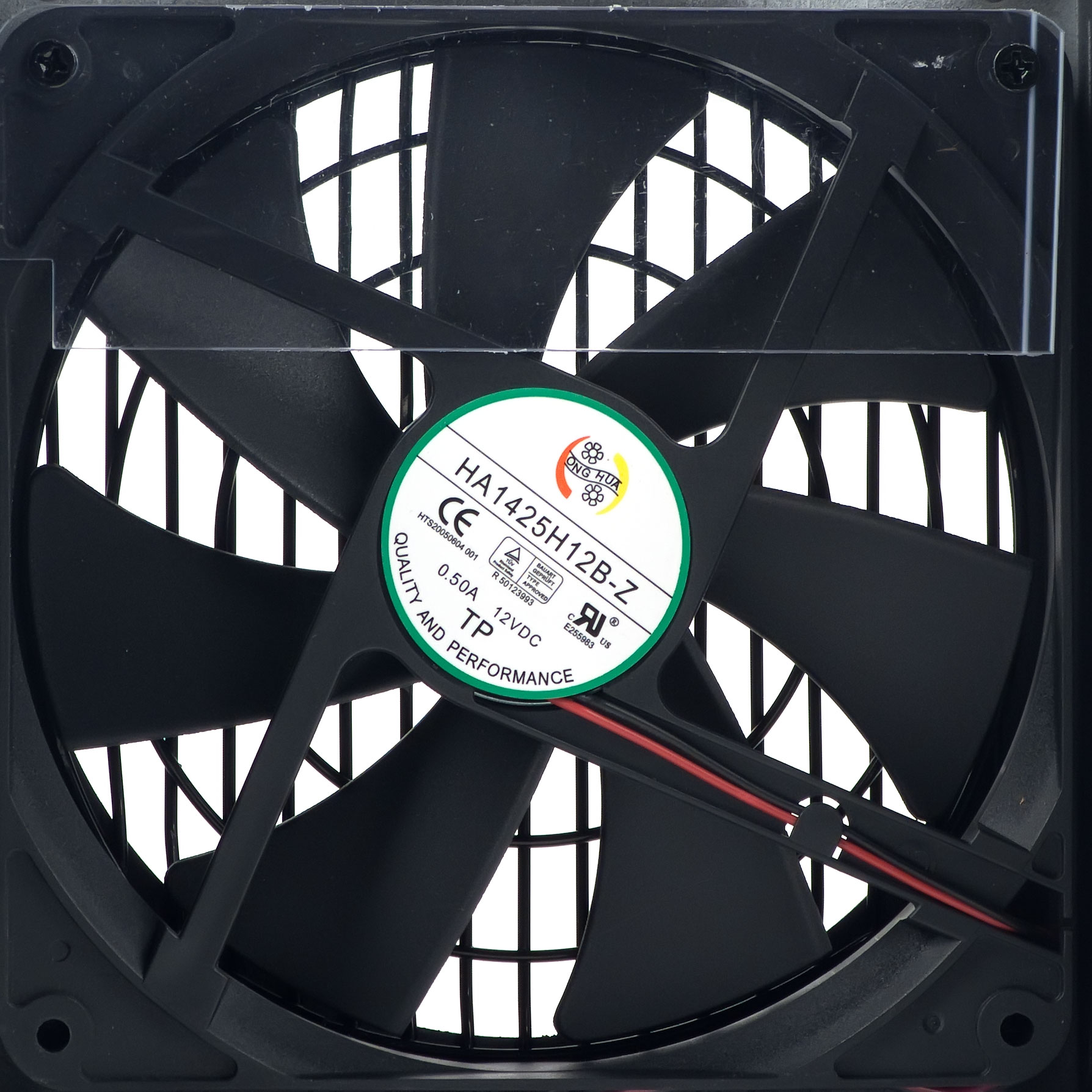

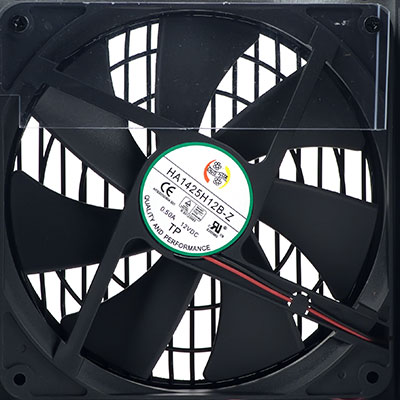

Вентилятор блока питания Corsair TX650M

В блоке питания установлен вентилятор HA1425H12B-Z типоразмера 140 мм. Данный вентилятор выполнен на основе подшипника качения, что должно положительно сказаться на сроке его службы. Судя по номеру UL-сертификата, вентилятор произведен компанией Honghua Electron Technologcal Co Ltd, и по данным производителя имеет максимальную скорость вращения около 2400 оборотов в минуту.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3.3V 5V 12V Общая
По всей полуплоскости очень хорошо очень хорошо отлично 4,57 (очень хорошо)
В рабочем диапазоне отлично отлично отлично 5 (отлично)

Электрические параметры блока питания находятся на очень хорошем уровне. Отклонения свыше пяти процентов отсутствуют во всем измеренном диапазоне мощности, отклонения от номинала напряжений по линии +12VDC не превышают одного процента, по линии +5VDC — не превышают двух процентов.

В типичном рабочем диапазоне отклонения по всем каналам не превышают одного процента — это отличный показатель.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный84,1очень хорошо
50—250 Вт83,4очень хорошо
100—500 Вт86,8отлично

КПД данной модели находится на вполне типичном уровне для современных решений — рекордов не бьет, но и не разочаровывает.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума данного блока питания — средний во всем измеренном диапазоне мощности. Таким образом, эта модель малопригодна для систем малой мощности со сверхнизким уровнем шума, а вот в более производительных компьютерах, с классическими воздушными системами охлаждения, шум блока питания вряд ли будет заметен на общем фоне при работе кулеров системы охлаждения в типичных условиях, особенно при отсутствии какой-либо звуко-шумовой оптимизации системного блока.

Тем не менее, есть группа пользователей, для которых важной характеристикой является не абсолютный уровень шума, а изменение его в зависимости от потребляемой мощности и нагрузки на систему — для них данная модель может оказаться довольно интересной.

С целью определения уровня шума электроники как в рабочем режиме, так и в режиме ожидания, а также для оценки влияния данного параметра на уровень шума блока питания в целом стандартная методика была нами дополнена рядом измерений, выполняемых на малом расстоянии от корпуса блока питания.

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Данная модель хорошо подойдет для игровых систем на базе старшего процессора одной из серий основных производителей и мощной видеокарты с двумя разъемами питания; при этом мощности блока питания будут задействованы в лучшем случае процентов на шестьдесят. Рекомендовать данную модель для систем малой мощности со сверхнизким уровнем шума не позволяет акустическая эргономика данного БП, находящаяся на среднем уровне — чего, правда, достаточно для подавляющего большинства игровых, да и просто мощных системных блоков. Повторимся еще раз, что уровень шума данного блока питания не фатально высокий — он просто средний без каких-либо заметных особенностей, в том числе без заметного шума электроники. А с учетом отличных электрических параметров данной модели, проводов вполне достаточной длины, большого количества разъемов и популярности торговой марки, рассмотренный продукт может заинтересовать многих покупателей.

Итоги

Модель Corsair TX650M оставила довольно приятное впечатление. У нее практически нет серьезных недостатков с точки зрения применения в высокопроизводительных системах, не имеющих специальной акустической оптимизации. Отдельного упоминания заслуживают отличные выходные параметры напряжений блока питания.


Средняя текущая цена (количество предложений)
Блок питания Corsair TX650M
Н/Д(0)


Блок питания Corsair TX650M предоставлен на тестирование производителем
