TV- и FM-тюнер Pinnacle PCTV 110i — новая модель в линейке компьютерных TV-тюнеров от Pinnacle Systems



Шаг вперёд и два назад.
Танец

Увеличивающаяся популярность мультимедийных оболочек привела к тому, что многие производители стали комплектовать подобными программами свою продукцию. При этом одни используют наработки сторонних производителей программного обеспечения (YUAN PG700 с CyberLink PowerCinema), другие же пытаются обойтись собственными силами. По второму пути пошла компания Pinnacle Systems, Inc. Рассмотренную нами в обзоре Pinnacle Media Center 300i версию программы с одноимённым названием при всём желании нельзя было назвать идеальной. Отрадно, что это понимали и разработчики, не оставляя своё детище на произвол судьбы. Так, большинство отмеченных в предыдущем материале недостатков в настоящее время исправлено, и похоже, что программисты Pinnacle не собираются останавливаться на достигнутом.

От программной части перейдём к аппаратной. Тюнеры от Pinnacle одними из первых получили полупроводниковые ВЧ-блоки. Качество работы этих приёмников производства Microtune, Inc. позволило продукции компании выглядеть достойно по сравнению с конкурентами, оснащёнными классическими селекторами.

Неизвестно, что послужило причиной смены поставщика, так как новая линейка базируется на ВЧ-блоках TD8275A от Philips Electronics. С одной стороны, эти приёмники лишены недостатка в работе системы автоматической регулировки усиления, свойственного первой ревизии (без буквы А в названии), с другой — качество их работы, всё-таки, уступает аналогам от Microtune и Xceive Inc., не говоря уж о классических радиоблоках.

Комплект поставки

Ставшие привычными за несколько лет отнюдь не миниатюрные габариты коробок, похоже, уходят в прошлое. Pinnacle уверенно двигается в сторону уменьшения размеров упаковки. Стоит отметить и русскоязычное оформление.

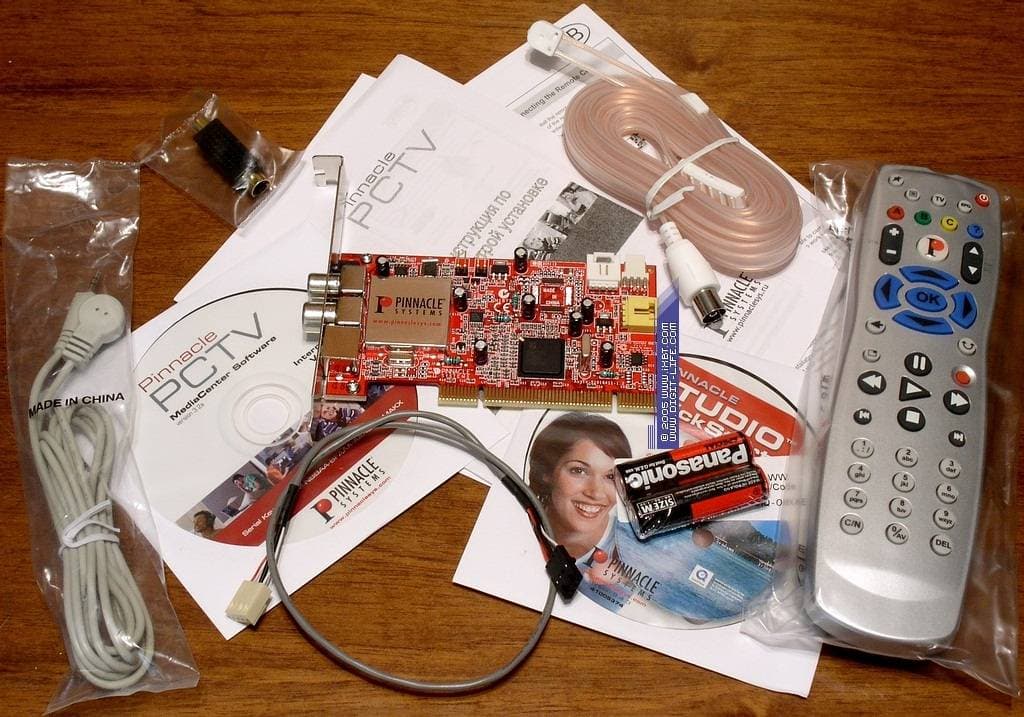

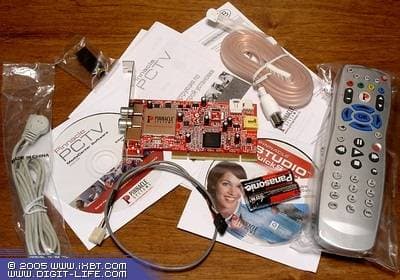

Комплект поставки включает в себя:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • Кабель для подключения к дополнительному разъёму звуковой карты
  • FM-антенна
  • Переходник S-Video — композитный сигнал (RCA)
  • Руководство по установке 2 CD с драйверами и программным обеспечением

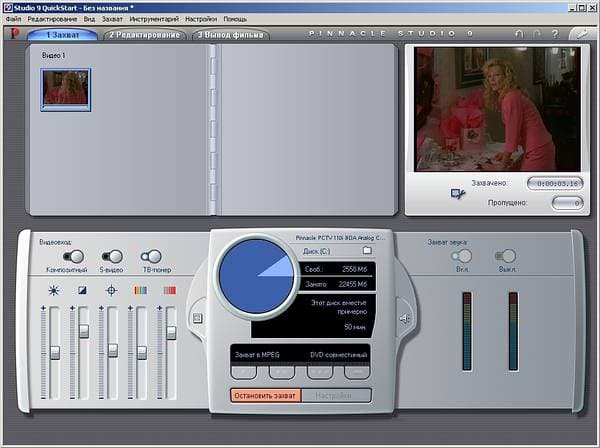

Приятным сюрпризом стало наличие в комплекте Pinnacle Studio 9.4 Quick Start с поддержкой русского интерфейса. Причём, в отличие от ситуации с PCTV Stereo, на этот раз всё по-честному — программа имеет регистрационный код, указанный на конверте с диском.

Конструкция и спецификации

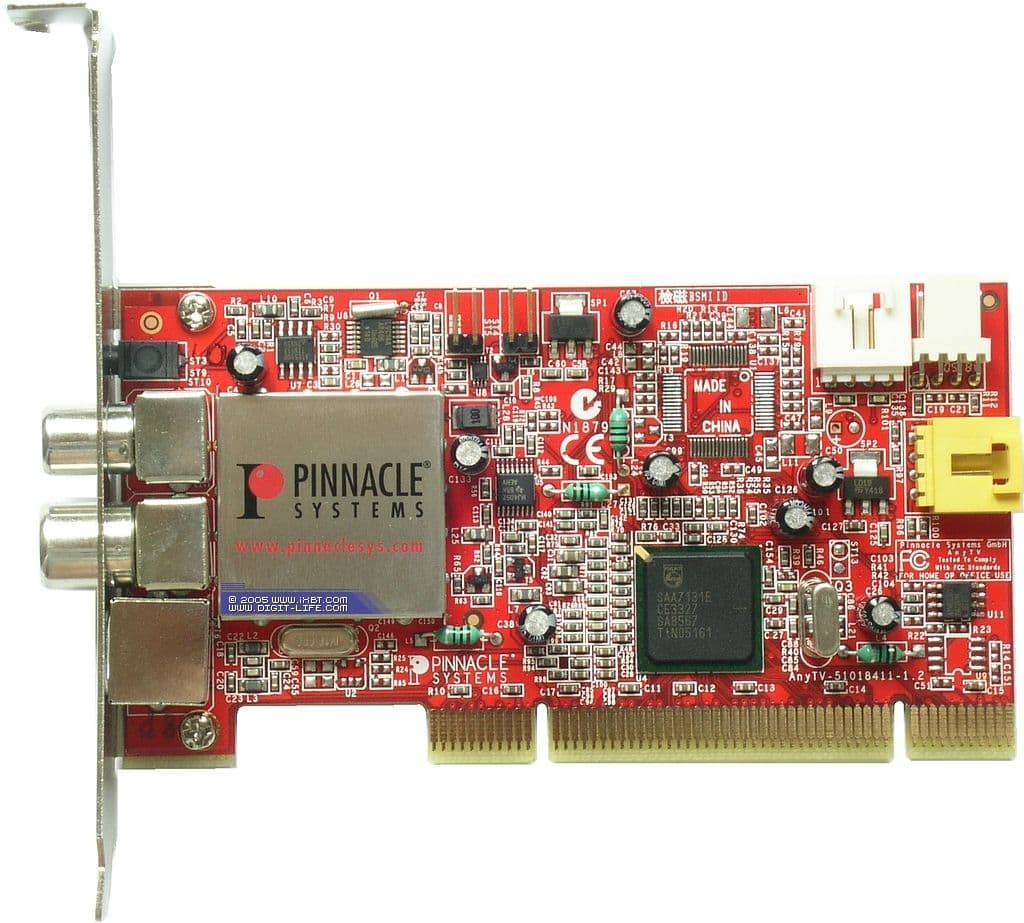

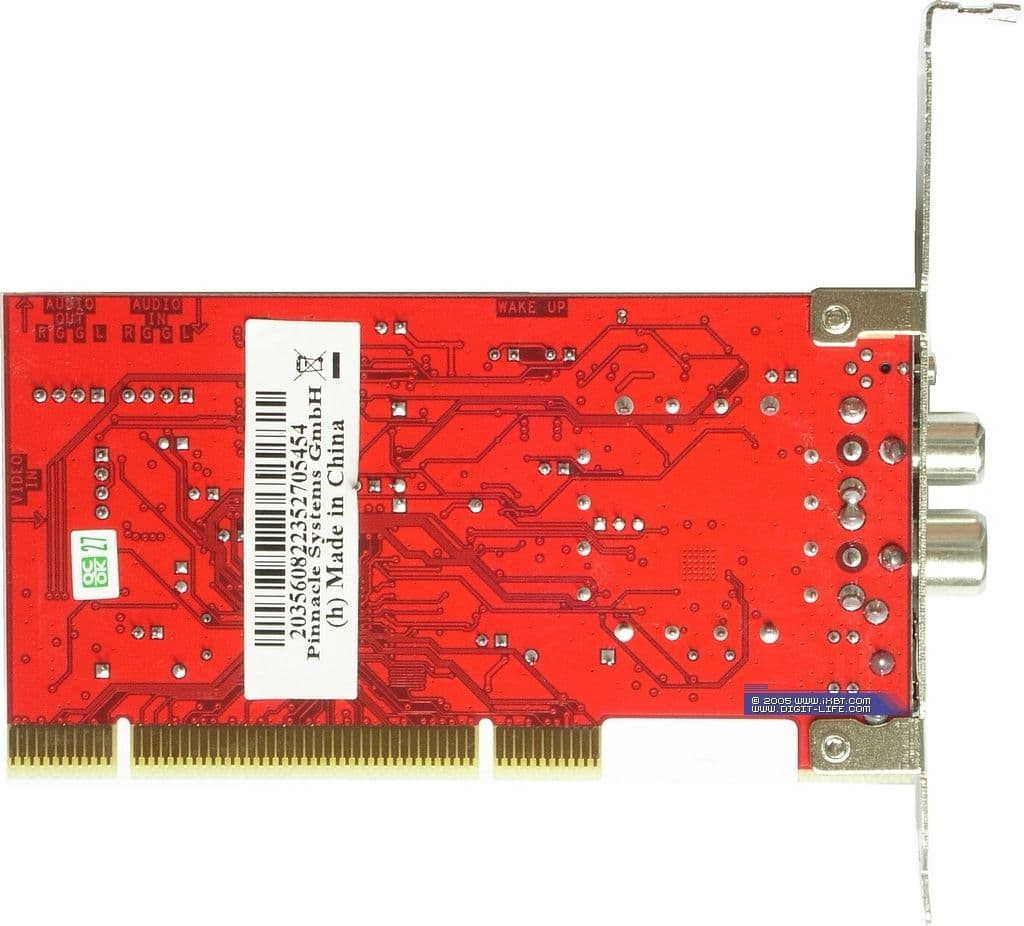

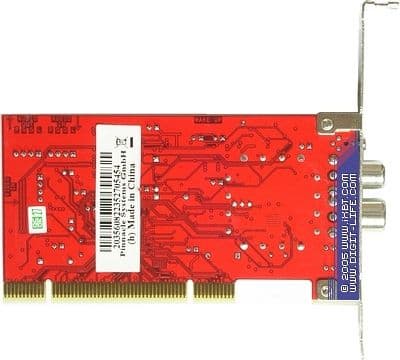

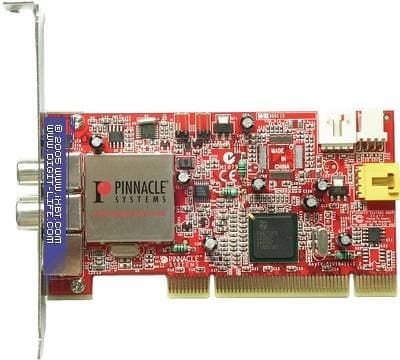

Похоже, красный цвет текстолита окончательно прижился на тюнерах производства Pinnacle Systems. Как и предыдущие модели, PCTV 110i имеет стандартный размер платы при низкопрофильном дизайне. Логичным дополнением стало бы наличие укороченной планки для установки в компактные корпуса. Будем надеяться, что производитель учтёт это обстоятельство.

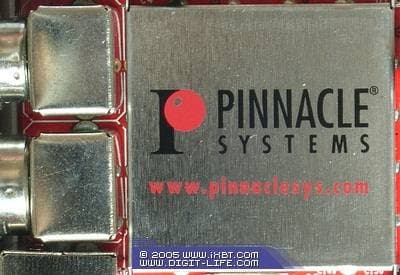

Впервые к нам попал тюнер с экранированным ВЧ-блоком TDA8275A.

Аналогово-цифровым преобразованием занимается 9-битный мультистандартный Philips SAA7131E. Этот чип представляет собой ядро SAA7135HL без Dolby-блока, совмещённое с демодулятором TDA8290.

Посадочное место под COFDM демодулятор свидетельствует о возможности выпуска гибридного варианта для приёма как аналогового, так и цифрового телевидения (TDA8275A поддерживает стандарт DVB-T). Впрочем, интриги не будет, такая модель с индексом 310i уже выпускается.

Напоследок можно отметить наличие 4 индуктивных LC-фильтров, предназначенных для предотвращения помех по питанию. Учитывая капризный характер TDA8275A, данную предосторожность трудно назвать излишней.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • Gigabyte GeForce 7800 GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

Подключение

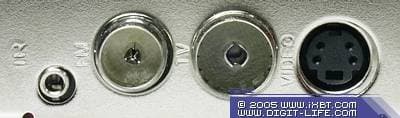

PCTV 110i поддерживает FM-радио, поэтому место композитного разъёма (соответствующий источник подключается к разъёму S-Video через переходник) занимает гнездо для подключения FM-антенны. Любопытно, что в данном случае используется «перевёрнутый» IEC-разъём, привычный антенный коннектор размещается на самой плате. При этом комплектная антенна удивила двойным кабелем на обоих концах диполя.

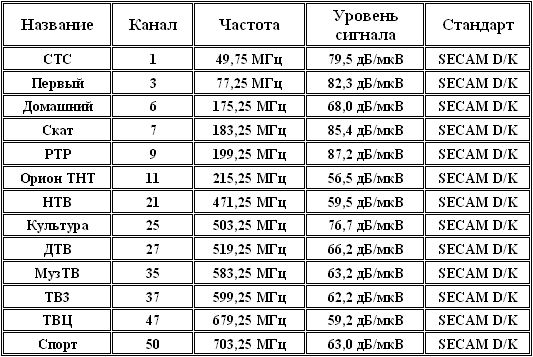

Список эфирных каналов при тестировании

Кроме аудиовыхода (соответствующий кабель прилагается), на плате имеется и звуковой вход. Неожиданностью стало наличие дополнительного видеовхода (жёлтый разъём). Такого нам точно пока ещё не встречалось.

Аппаратная возможность непосредственного управления включением/отключением компьютера (аналог технологии POWER UP SCHEDULING, используемой в тюнерах от Compro Technology) не афишируется. Возможно, по причине имеющихся на данный момент проблем с поддержкой этой функции в штатном ПО.

Настройка

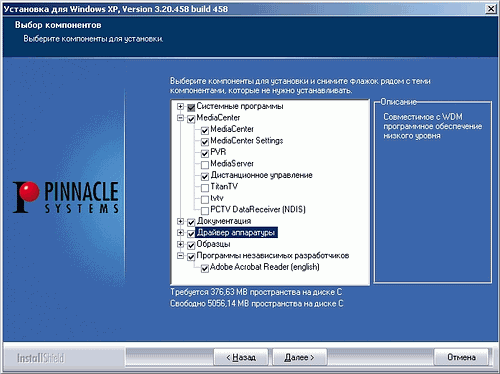

В процессе тестирования использовались драйвер версии 1.3.3.0 и программа MediaCenter 3.40a (3.40.601). Отметим, что MediaCenter устанавливается только при наличии серийного номера (указан на диске).

Программа требует для работы Microsoft .NET Framework (присутствует на установочном диске) и Microsoft SQL Server.

К сожалению, обойтись без установки MediaServer в данном случае не представляется возможным, без установленного приложения программа не запускается даже после отключения загрузки соответствующего компонента в автозапуске.

После установки получаем следующие устройства

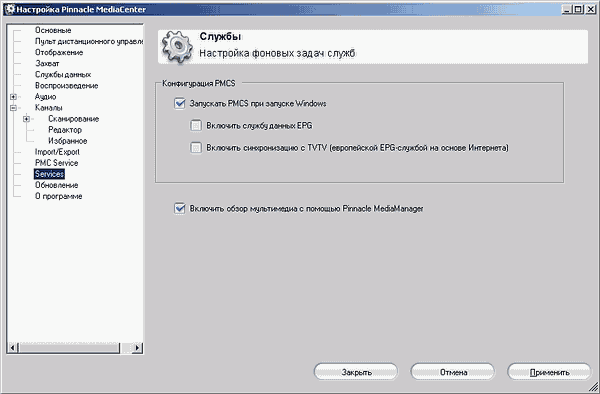

и иконку программы PmcSettings.exe, по совместительству предоставляющей доступ к тонким настройкам MediaServer, в системном трее.

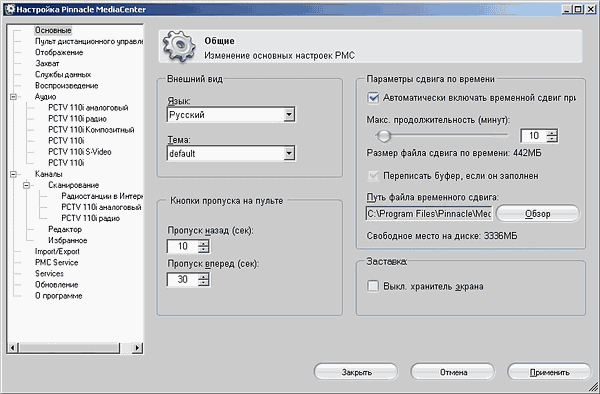

Изменения в новой версии становятся очевидны при первом обращении к настройкам. В предыдущей версии первым пунктом значился поиск каналов. Теперь же в разделе Основные содержатся настройки режима отложенного просмотра Timeshift (включение/отключение постоянной работы этой функции, размер буфера, время перемотки), выбор языка интерфейса и темы оформления.

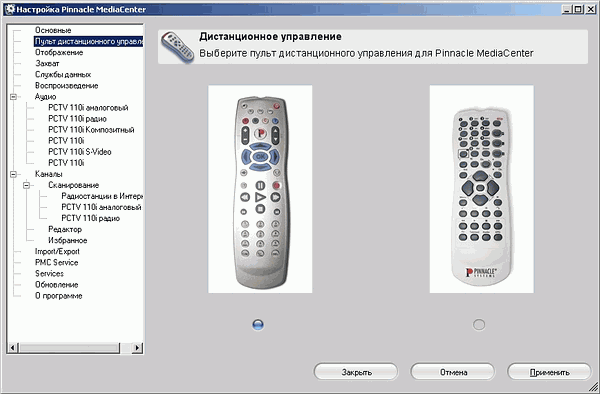

Следующим пунктом идёт выбор пульта ДУ.

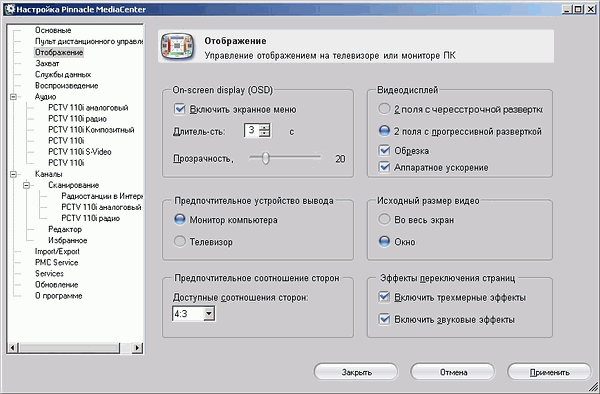

Раздел Отображение позволяет включить экранное меню (OSD), деинтерлейс, масштабирование, выбрать соотношение сторон, устройство вывода (монитор или телевизор) и режим работы по умолчанию (полноэкранный или оконный).

Отметим исчезнувшую регулировку параметров видеоизображения (яркости, цветности, контраста и т.  д.). Да, лично меня устроили настройки драйвера по умолчанию, но полное отсутствие такой возможности выглядит слишком уж радикальным нововведением. Впрочем, если ориентироваться на работу с телевизором в качестве устройства вывода, то такой подход понять можно, соответствующие параметры проще подстроить именно там.

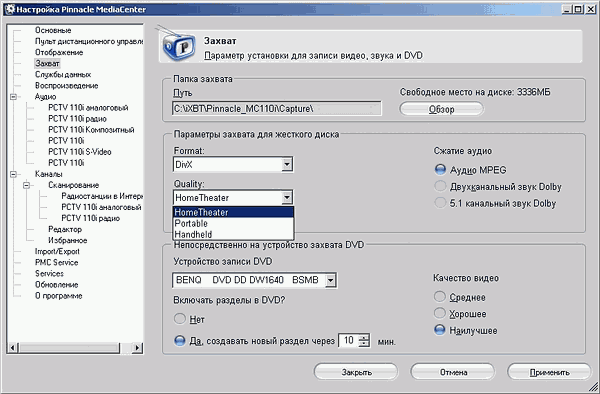

Pinnacle не устаёт удивлять. Пожалуй, впервые в ПО этой компании появилась возможность записи с применением сторонних кодеков. Кроме привычных предустановленных настроек (DVD/DVD_LONG/SVCD/VCD) MPEG1/2 (активация не требуется) в настройках захвата можно обнаружить DivX 6.0 (!), причём, кодек входит в состав программы (!!). Вот только выбор настроек компрессии пока ограничен имеющимися профилями. Имеется и возможность непосредственной записи на DVD.

Нетрудно догадаться, что раздел Воспроизведение отвечает за работу с изображениями и аудиофайлами. Там же находятся настройки воспроизведения DVD.

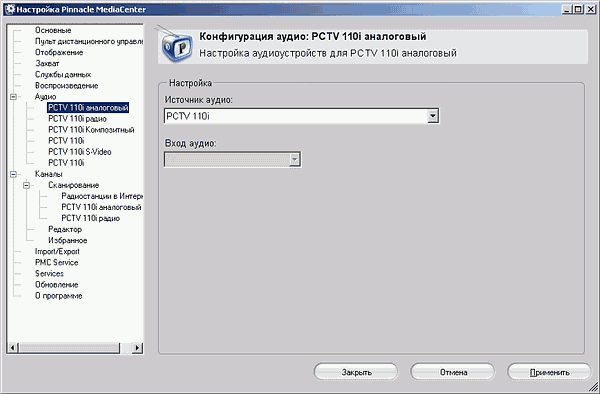

Сюрпризы продолжаются. Для каждого входа можно настроить аудиоисточник, причём передача звука возможна не только посредством кабеля, но и по PCI. Такое ощущение, что в Pinnacle Systems полностью поменялся штат программистов. Отметим, что при наличии соответствующего звукового устройства возможен вывод по SPDIF.

Для работы с интернет-радио наличие в системе TV-тюнера не является обязательным, так что, эту возможность мы, пожалуй, рассматривать не будем.

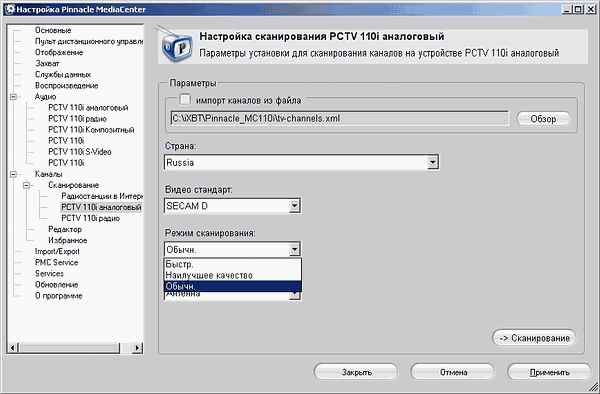

Имеются три режима поиска каналов. Как и все полупроводниковые тюнеры, в этой части TDA8275A проявляет себя с самой лучшей стороны — даже быстрое сканирование позволило обнаружить все мои каналы. О качестве мы поговорим ниже.

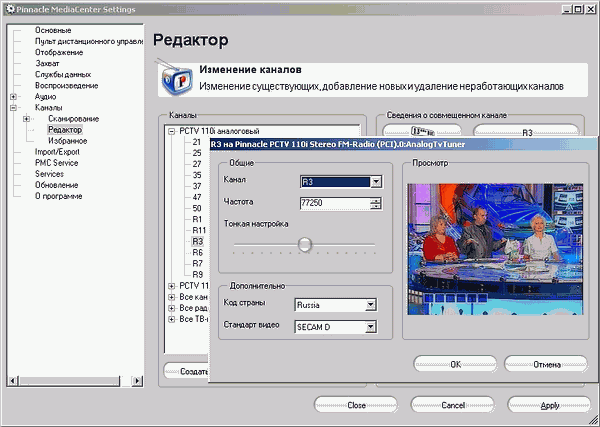

В программе реализованы подстройка частоты и индивидуальная настройка системы цветности для каждого канала.

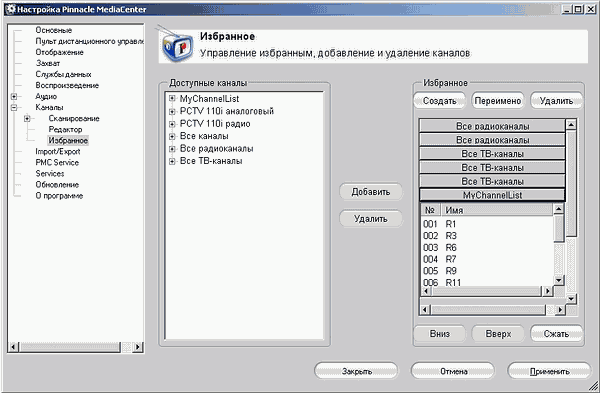

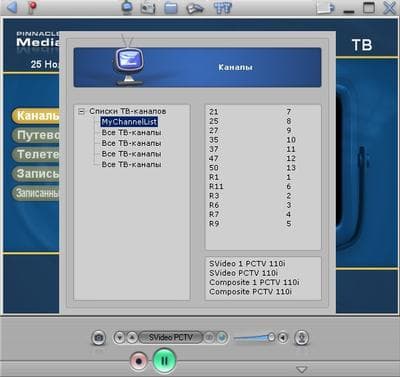

Не очень удобно организована сортировка каналов, эта функция работоспособна только при создании собственного списка.

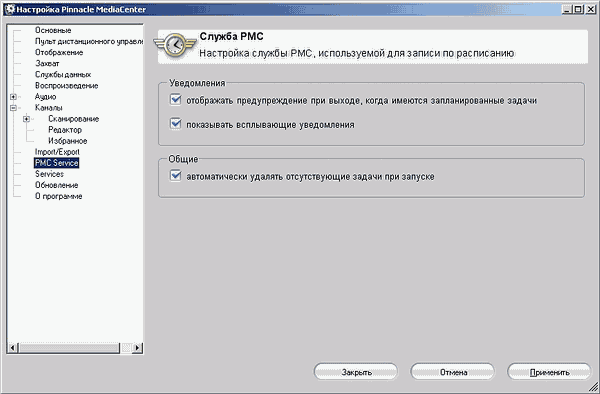

При использовании пульта ДУ крайне желательно не включать всплывающие уведомления в настройках сервиса для записи по расписанию. Их появление приводит к потере «фокуса» программы и необходимости вновь переключаться на неё (Alt-Tab, курсор мыши) для продолжения работы с пультом.

Возможность обновления телевизионной программы через Европейскую службу TVTV в наших условиях, мягко говоря, неактуальна.

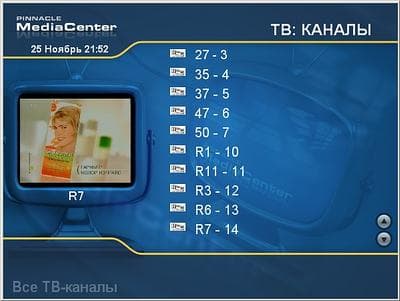

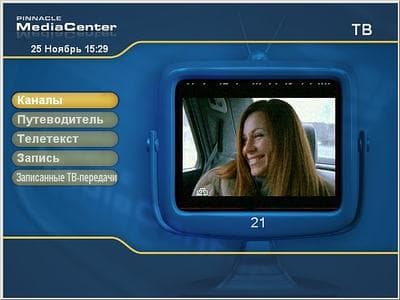

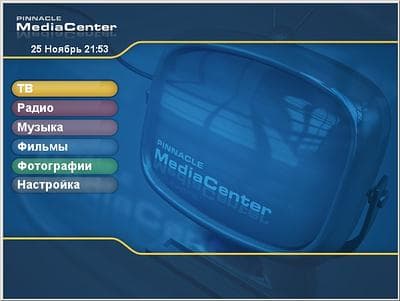

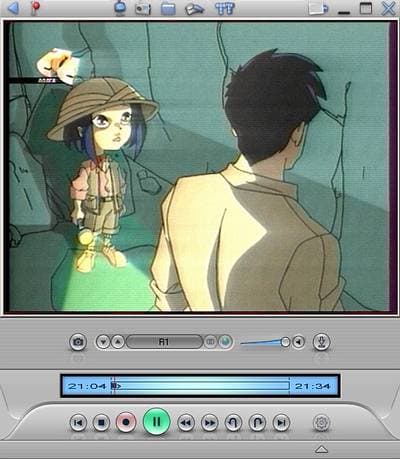

Заметные изменения произошли в интерфейсе программы. Оболочка может использоваться в привычном для программ этого типа режиме.





Однако при внимательном рассмотрении интерфейс обнажает второе дно. Часть MediaCenter, ответственная за работу с тюнером, может иметь более привычный для программ, предназначенных для этих целей, вид. Реализовано это до гениальности просто — соответствующие панели появляются в верхней и нижней части окна.

Более того, Pinnacle TVCenter может быть запущен при помощи отдельного ярлыка. Переходу из этого режима в главное меню оболочки ничто не препятствует. В результате, подобное решение способно примирить как сторонников мультимедийных оболочек, так и их противников.

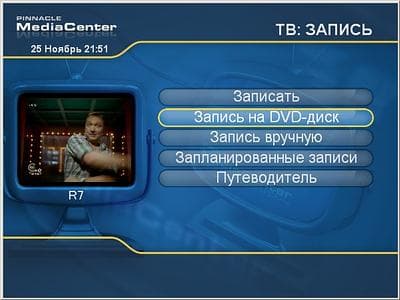

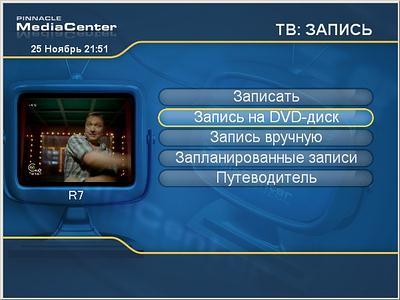

Захват на DVD возможен только в полном режиме интерфейса.

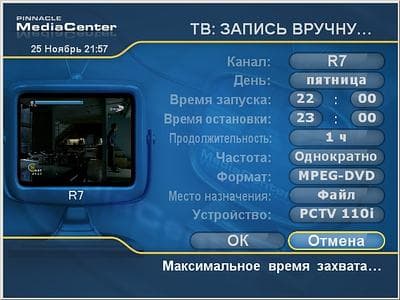

Гримасы перевода (в целом, вполне адекватного) привели к тому, что меню планировщика вызывается с помощью пункта Запись вручную.

Увы, возможность отключения компьютера после окончания записи, по-прежнему, не предусмотрена.

Упомянутое в предыдущем обзоре отсутствие поддержки видеовходов также исправлено. Наличие дополнительного видеоразъёма на плате привело к появлению в списке 4 входов — 2 S-Video и 2 композитных.

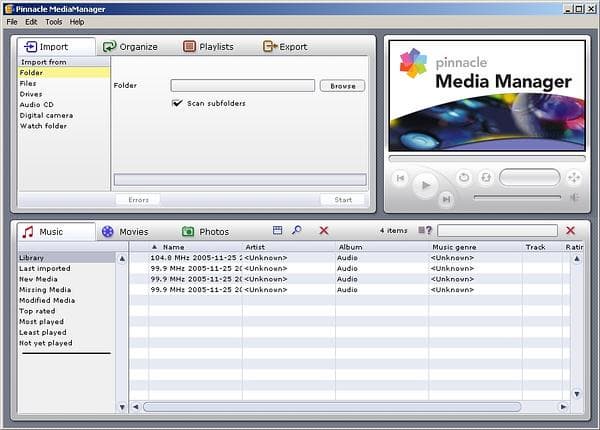

Для сортировки медиа-файлов и создания списков воспроизведения служит ещё одна программа — Pinnacle MediaManager. Как ни странно, до перевода интерфейса на великий и могучий дело пока не дошло.

Из курьезов текущей версии следует отметить перепутанные кнопки «вверх» и «вниз» в меню переключения каналов. На работе с пультом ДУ эта особенность не отражается.

Появился и захват кадров. Настройки формата и компрессии полученных файлов отсутствуют, но jpeg с качеством 75%, пожалуй, способен удовлетворить подавляющее большинство пользователей.

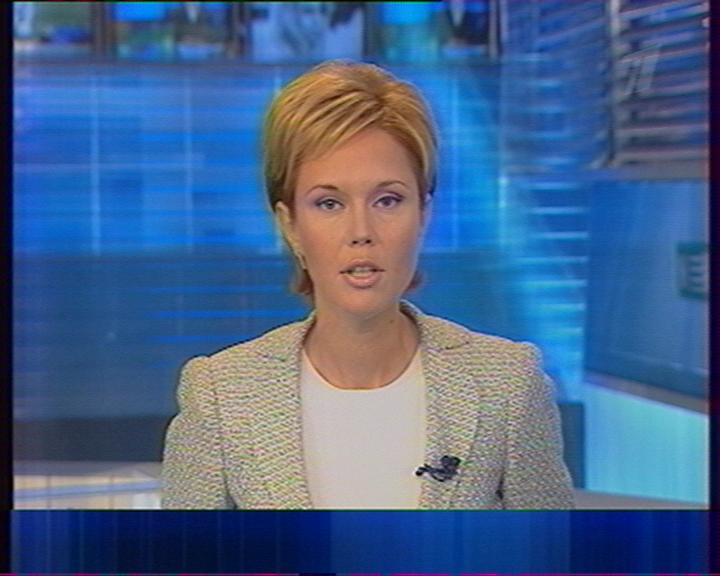

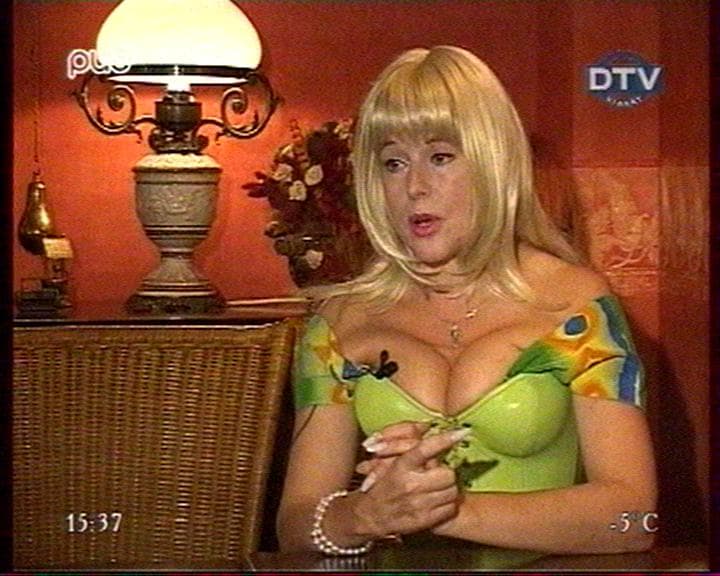

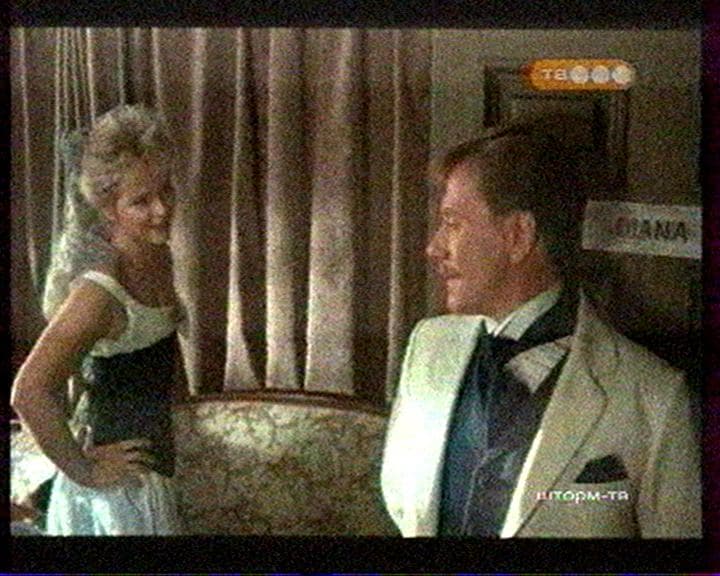

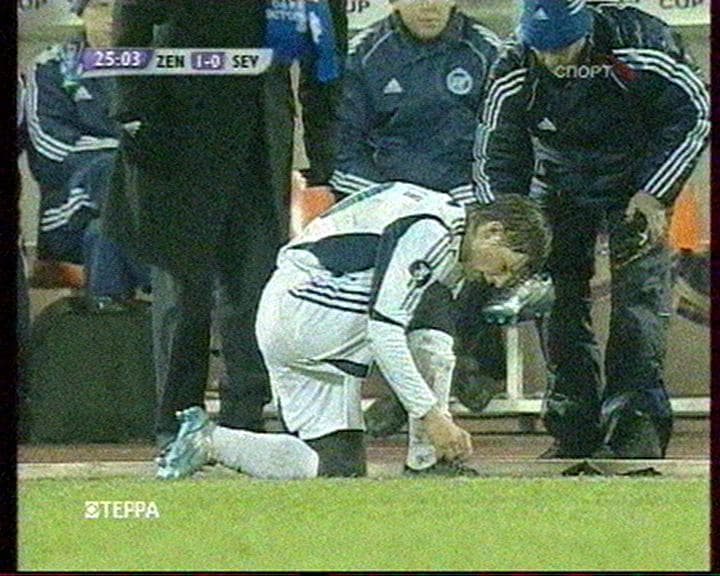

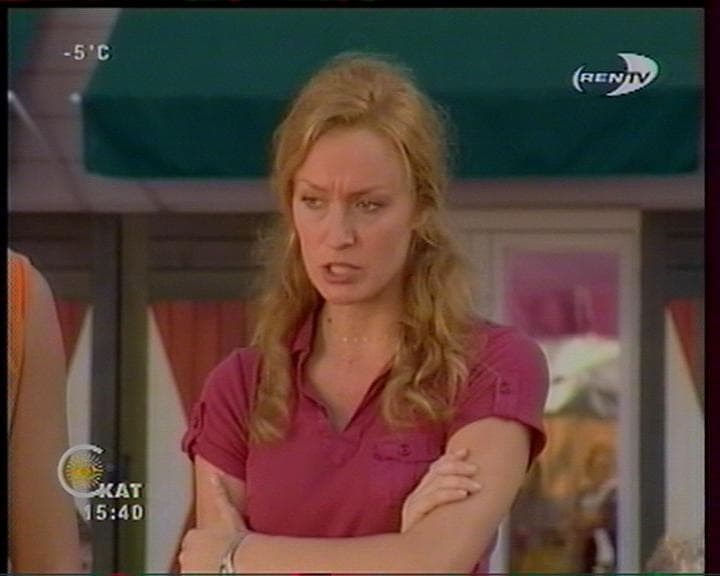

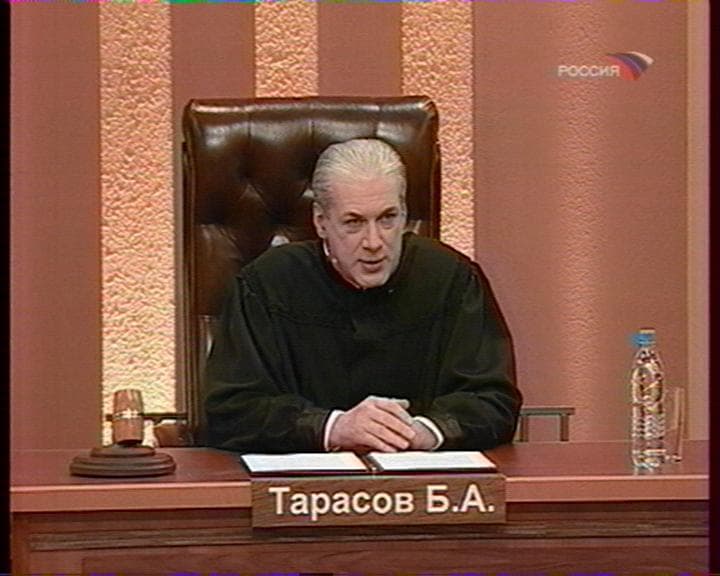

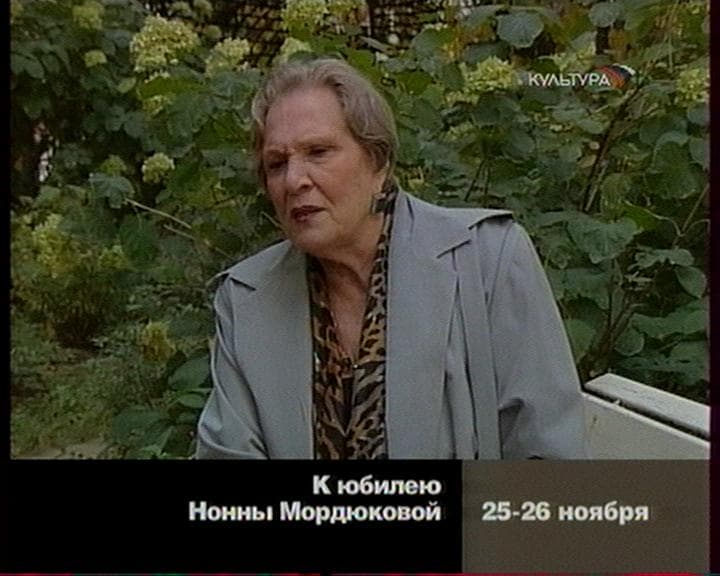

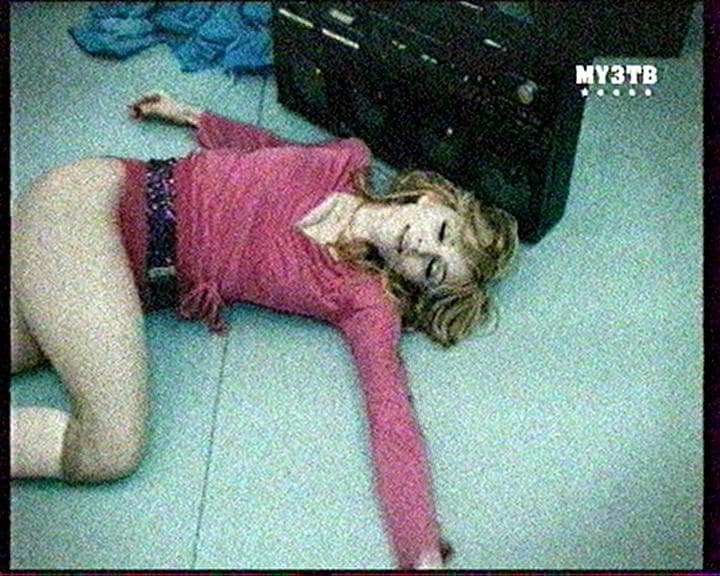

Качество

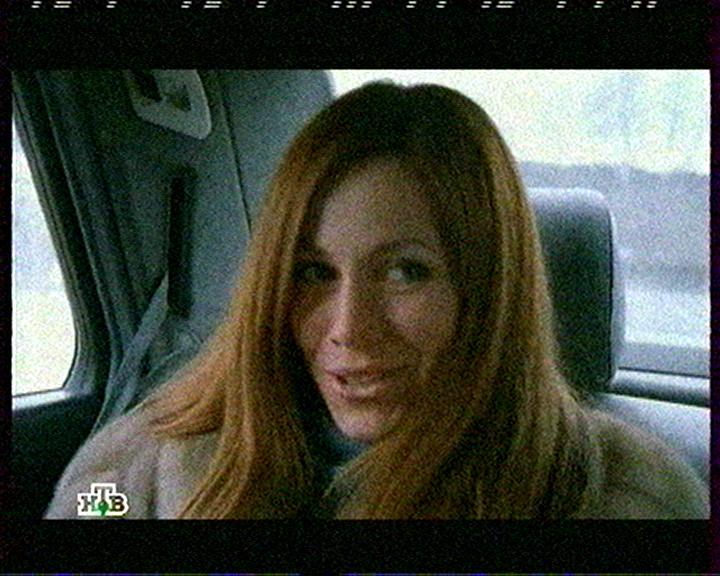

Качественный приём на полупроводниковых ВЧ-блоках от Philips требует уровня сигнала близкого к 70 дБ (мкВ). При понижении уровня сигнала на некоторых каналах (вероятность появления этого эффекта возрастает с увеличением частоты канала) появляется хорошо заметный мелкодисперсный цветовой шум. Отметим, что условия, в которых тестировался тюнер, отличаются от среднероссийских в лучшую сторону. В остальном же, PCTV 110i демонстрирует неплохое качество, характерное для АЦП серии SAA713x.

Устранёна и давняя проблема с отсутствием звука при установке SECAM. Впрочем, не исключено, что это касается только тюнеров новой серии.

Timeshift на звуковых картах семейства Creative Audigy работает корректно. Но вот при отключении этого режима иногда возникают проблемы с работой гребенчатого фильтра. Справедливости ради уточним, что это явление возникает достаточно редко.

FM-тюнер

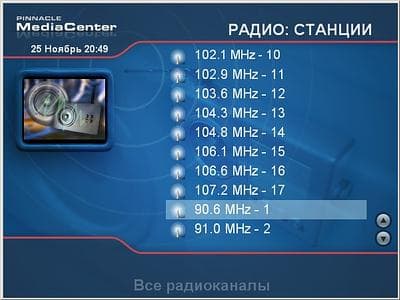

Для работы в FM-режиме используется штатный интерфейс MediaCenter.

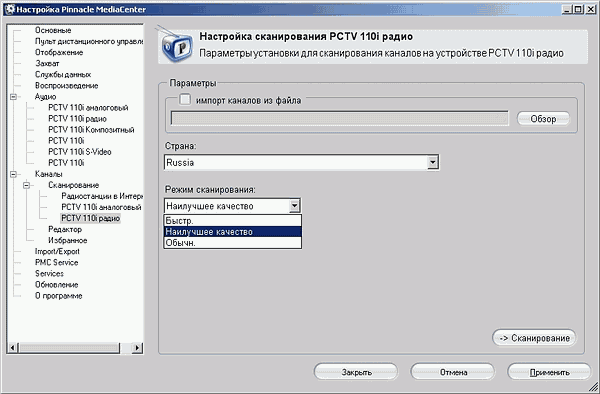

Поиск радиостанций также имеет 3 варианта. В отличие от сканирования TV-каналов, оптимальным выбором оказалось Наилучшее качество. Отсутствие необходимости в редактировании полученного списка позволило смириться с достаточно большим временем поиска.

Влияние используемой FM-антенны определить сложно, однако качество приёма находится на хорошем уровне. Поддержкой дополнительных форматов записи разработчики не озадачивались, запись осуществляется в формате mpa (!). С другой стороны, особо придраться не к чему, битрейт 192 Кбит/с и частота дискретизации 48 кГц находятся в зоне оптимальных параметров (скачать фрагмент продолжительностью 20 секунд).

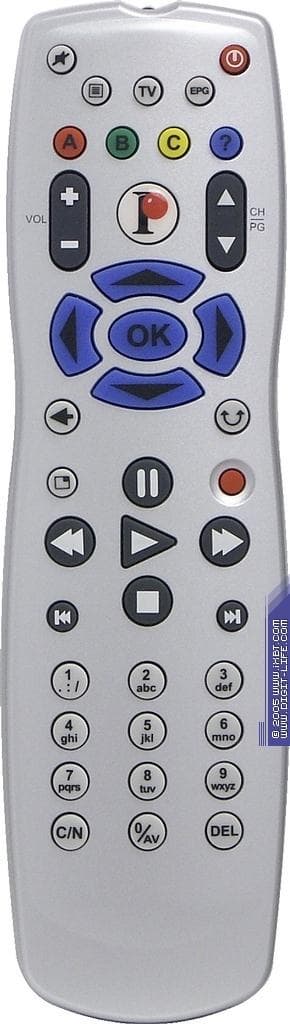

Пульт ДУ

Пульт также знаком нам по Media Center 300i. К эргономике пульта есть только одно замечание — размер. С другой стороны, мне часто приходилось слышать нарекания на популярный в последнее время слим-дизайн. К тому же, пульт прекрасно справляется с управлением универсальной программой. Питание осуществляется от батареек типоразмера АА.

Резидентная программа теперь поддерживает 2 пульта при наличии варианта с подключением к COM-порту.

Выводы

Возможность использования MediaCenter в качестве универсальной мультимедийной оболочки и наличие в комплекте поставки программы Pinnacle Studio 9.4 Quick Start для обработки видеофайлов позволяют присудить Pinnacle PCTV 110i награду за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Поддержка всех используемых видео- и аудиостандартов
  • Поддержка декодирования стереозвука
  • Хорошая экранировка, отсутствие наводок
  • Эффективная работа автопоиска
  • Возможность передачи звука по шине PCI
  • Подключение к дополнительному разъему звуковой карты
  • Низкопрофильный дизайн
  • Возможность подключения к дополнительному разъему звуковой карты
  • Наличие дополнительного видеовхода
  • Универсальная программа MediaCenter
  • Режим отложенного просмотра TimeShifting
  • Индивидуальная настройка частоты и стандарта цветности для каждого канала
  • Поддержка MPEG4 при записи
  • Непосредственная запись на оптический диск
  • Русскоязычный интерфейс программы

Минусы

  • Повышенные требования к качеству сигнала

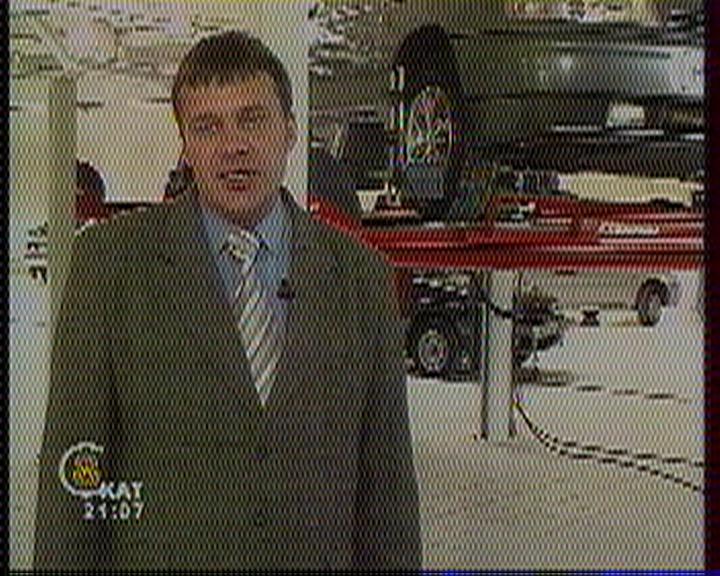

  • Иногда возникающие проблемы с работой гребенчатого фильтра при выходе из режима Timeshift
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи
  • Большой размер файлов обновления ПО
  • Запись звука в формате mpa
Признаться, в процессе тестирования у меня иногда создавалось мистическое впечатление, что при разработке новой версии программисты внимательно изучали наш предыдущий материал. Завершающая фраза о том, что «большинство программных недостатков со временем может быть исправлено», оказалась пророческой, MediaCenter последней версии уже можно без опаски рекомендовать в качестве оболочки для мультимедийного компьютера. К сожалению, аппаратная часть PCTV 110i требует заботы о поддержании высокого уровня сигнала, так что этот параметр необходимо учитывать при покупке.

P. S.: Запись файлов и режим Timeshift в Pinnacle MediaCenter осуществляются программно, в связи с чем использование этой оболочки не рекомендуется на компьютерах с процессорами, имеющими частоту ниже 1,8 ГГц (при условии отсутствия параллельно запущенных ресурсоёмких задач). Рекомендуемые системные требования включают в себя ЦП от 2,4 ГГц и выше.

Средняя текущая цена (количество предложений) Pinnacle PCTV 110i в московской рознице: Н/Д(0)



Выражаем благодарность компании «Multimedia Club»
за предоставленный на тестирование тюнер





9 декабря 2005 Г.
