Zotac A75-ITX WiFi — плата Mini-ITX на чипсете AMD A75 (Socket FM1)


Пока рынок полноразмерных плат все больше глобализуется (если не сказать — монополизируется), количество желающих выпускать под своей маркой компактные модели не убывает. Да, это нишевый продукт, который по объемам продаж не может сравниться с «традиционными» моделями. Однако именно поэтому и заработать на продаже каждой такой платы в отдельности можно чуть больше. Те, кому важна компактность, а точнее — максимум функциональности при минимальном размере, обычно с пониманием относятся к некоторой переплате. Конечно, если она разумная, а сама плата не имеет никаких досадных недочетов. Посмотрим с этой точки зрения на Zotac A75-ITX WiFi.

Особенности платы

Zotac A75-ITX WiFi

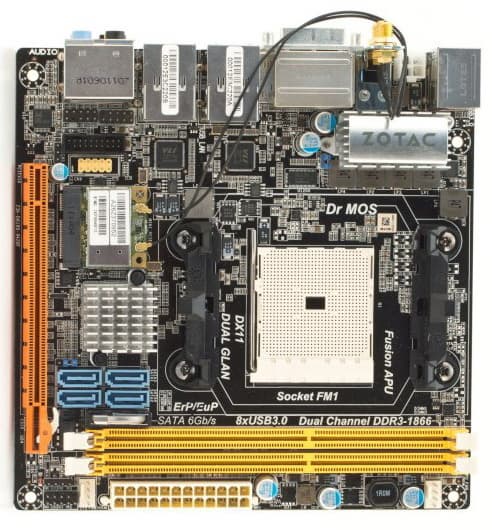

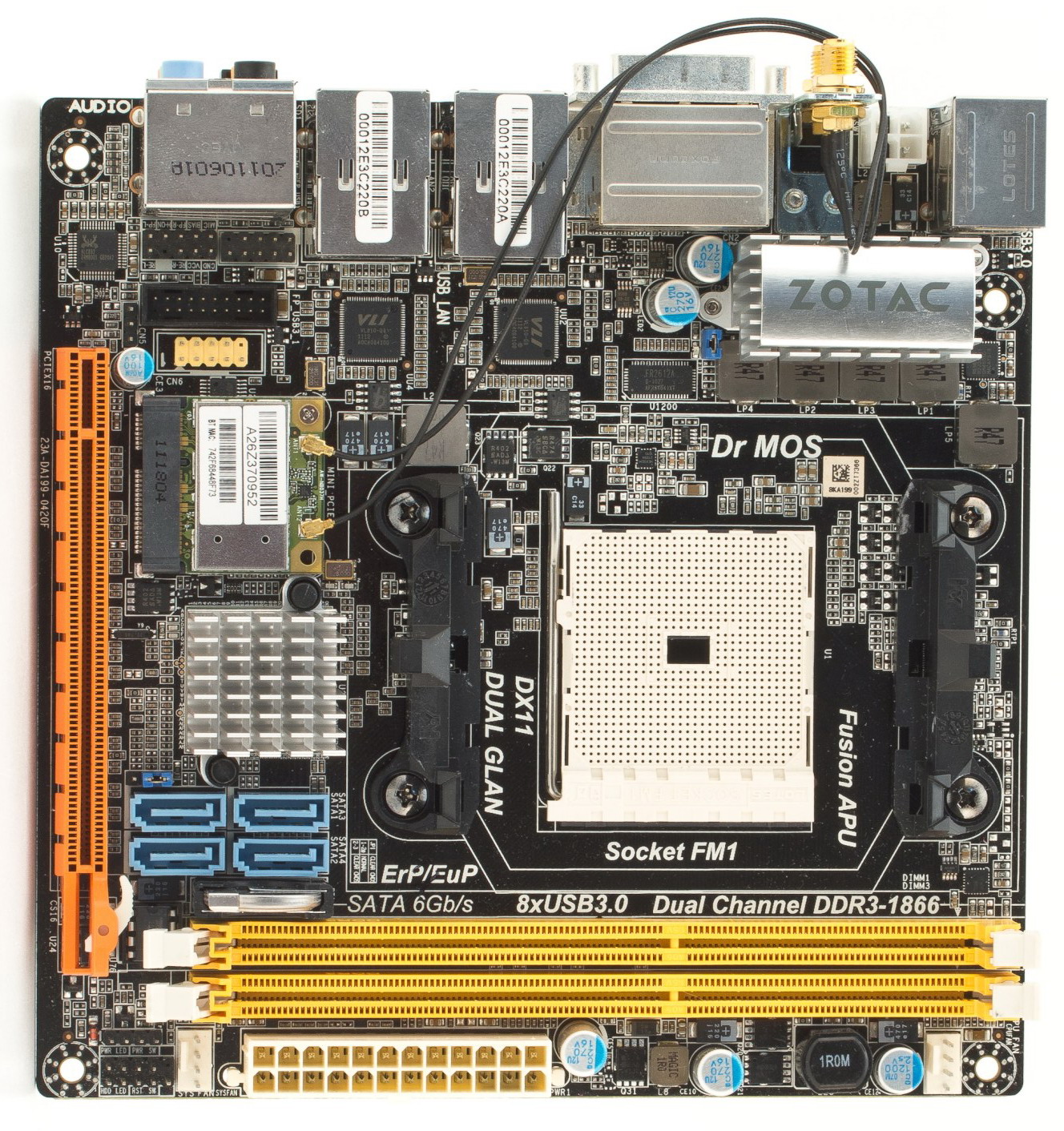

Разработчики особо компактных плат традиционно соревнуются между собой по части плотности компоновки и дополнительной функциональности. А эта модель претендует на лидерство в своем классе. Да и в сравнении с полноразмерными моделями смотрится богато! Тем не менее, неудобств во время сборки и обслуживания не возникает, доступ ко всем разъемам на поверхности платы удобный. Разве что для доступа к перемычке для очистки BIOS возможно придется вооружиться пинцетом (она примыкает к одному из SATA-портов). Также имеет смысл подключить 12-вольтовый разъем питания до того, как вы закрепите плату в корпусе.

Zotac A75-ITX WiFi
по ссылке — вид платы в 3/4

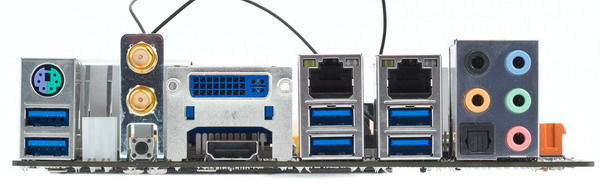

На задней панели имеется совмещенный PS/2-порт, 6 портов USB 3.0, в качестве видеопортов установлены DVI-I (single-link для цифрового канала) и HDMI. Любопытно, что DVI в данном случае универсальный (с выводом цифрового и аналогового сигнала), но для использования аналогового подключения помимо переходника необходимо переключить перемычку на самой плате. Все USB-порты на задней панели соответствуют стандарту USB 3.0, также на поверхности платы имеется разъем для вывода еще 2 портов USB 3.0 и пары USB 2.0.

А фирменное отличие этой модели от большинства конкурентов состоит в наличии двух гигабитных сетевых портов и поддержке Wi-Fi+Bluetooth. Сразу напрашивается вариант сборки на основе такой платы медиасервера, который одновременно будет служить в качестве беспроводной точки доступа. Кстати, уместилась на задней панели и кнопка для очистки CMOS, так что претензии по части доступа к перемычке на поверхности платы этим полностью снимаются.

Zotac A75-ITX WiFi

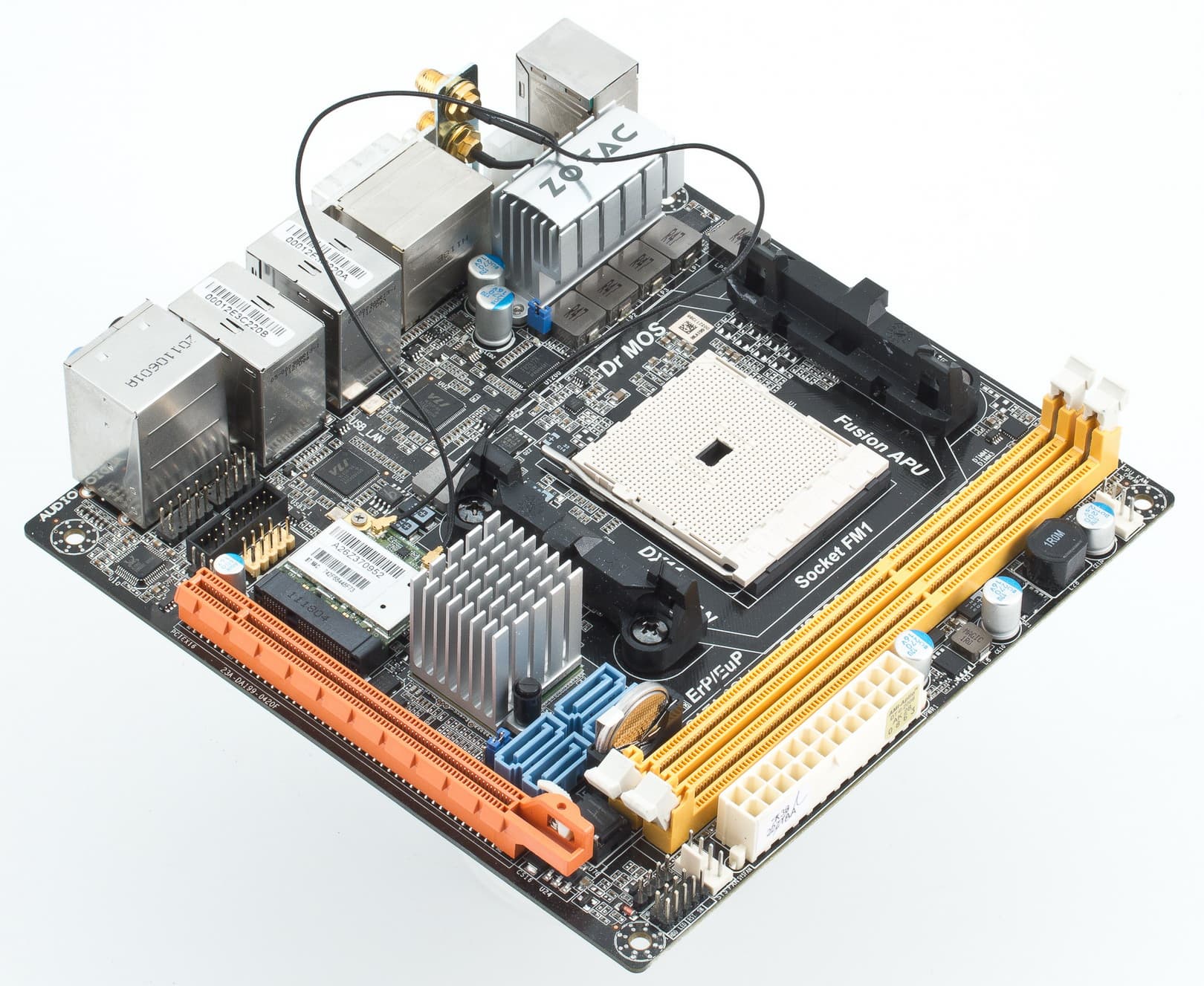

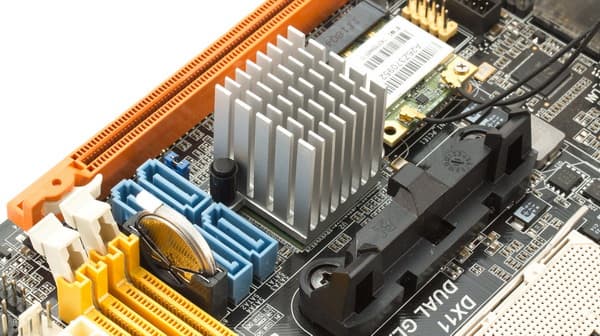

Радиатор на микросхеме чипсета очень компактный. Кстати, благодаря этому можно установить на процессор и крупногабаритный кулер. А такая необходимость возникает, когда собирается бесшумная конфигурация и если позволяют габариты корпуса. Нагрев радиатора чипсета в простое (при установленных драйверах в Windows 7) не превышает 40-45 градусов. Но если планируется активно задействовать дисковый контроллер (например, в случае с медиасервером в сети, когда плата может обслуживать массив из дисков), то для надежности и долговечности системы желательно, чтобы присутствовал некоторый поток воздуха в области радиатора чипсета.

Zotac A75-ITX WiFi

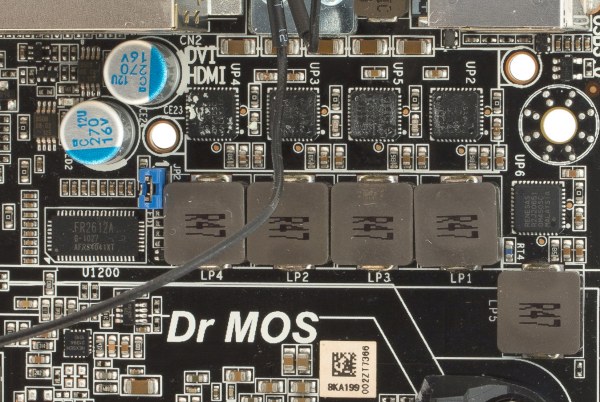

Стабилизатор напряжения располагает 4 фазами для питания процессорных ядер, еще одна обеспечивает необходимое напряжение для CPUNB. Вместо традиционных полевых транзисторов используются интегральные преобразователи DrMOS.

Zotac A75-ITX WiFi

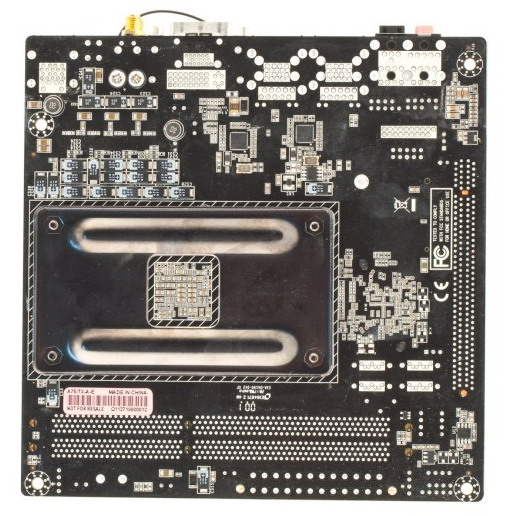

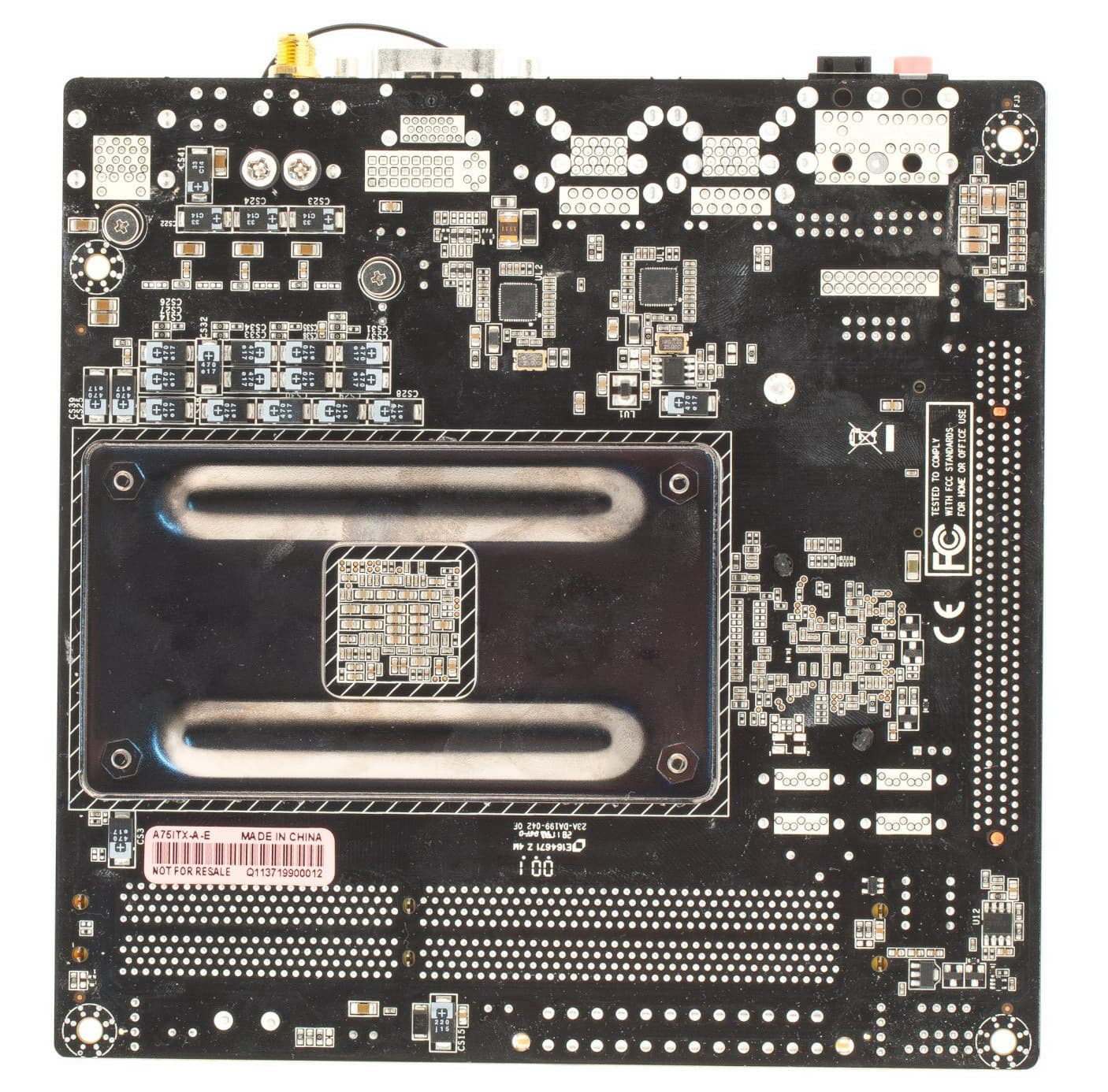

На обратной стороне платы в схеме питания процессора установлены 16 «танталовых» конденсаторов по 470 мкФ и 4 по 33 мкФ. Очень хорошая система питания, возможна установка любого из современных процессоров с разъемом FM1.

Zotac A75-ITX WiFi

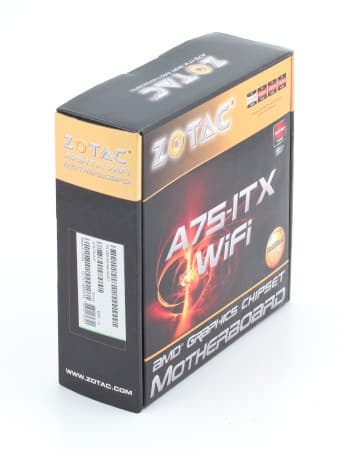

Упаковка очень компактная.

Zotac A75-ITX WiFi

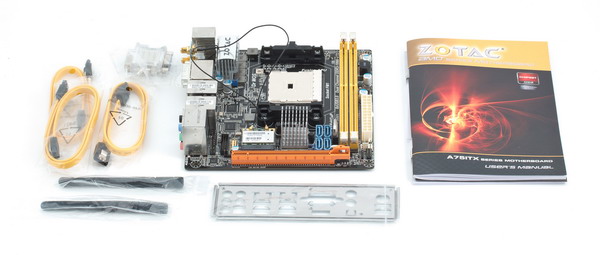

Комплектация включает 3 шлейфа SATA с металлическими защелками, руководство пользователя на английском языке и краткую инструкцию по настройке с разделом на русском языке. Также есть переходник с DVI на VGA и две антенны, устанавливаемые на заднюю панель для функционирования беспроводных интерфейсов.

Zotaс не балует покупателей своих плат фирменным ПО, на прилагаемом диске только драйвера и утилита для перепрошивки BIOS.

Функциональность

Плата основана на чипсете AMD A75. Для подключения накопителей установлено 4 внутренних порта SATA 3.0, которые могут объединяться в режимах RAID 0, 1 и 0+1. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический S/PDIF-Out;
  • 2 сетевых контроллера (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и функцией Wake-On-LAN;
  • Wi-Fi/Bluetooth (Mini-PCIE-адаптер AzureWave AW-NB037H, чипсет Atheros AR9002WB-1NGCD) с поддержкой беспроводных интерфейсов IEEE 802.11b/g/n и IEEE 802.15 Bluetooth 3.0;
  • USB 3.0 (2 концентратора VIA VLI VL810-Q8 преобразуют 4 чипсетных порта в 8 портов USB 3.0, имеющихся на плате), 6 портов установлены на задней панели, еще 2 могут быть выведены с помощью планки;
  • Системный мониторинг: для процессорного кулера предусмотрена возможность задать стартовую температуру (30—60 °C), а также ограничить максимальную и минимальную частоту вращения; регулировка поддерживается только для 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ASUS Xonar DX:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ +0,01, −0,06 Отлично
Уровень шума, дБ (А) −87,9 Хорошо
Динамический диапазон, дБ (А) 88,1 Хорошо
Гармонические искажения, % 0,021 Хорошо
Гармонические искажения + шум, дБ (А) −66,3 Средне
Интермодуляционные искажения + шум, % 0,044 Хорошо
Взаимопроникновение каналов, дБ −86,9 Отлично
Интермодуляции на 10 кГц, % 0,029 Хорошо

Общая оценка: Очень хорошо (подробнее).

Уровень шума явно выше типичного для этого кодека в сравнении с реализациями на полноразмерных платах. Видимо, сказывается нехватка места для аналоговой обвязки. Однако для компактной платы, при наличии альтернативных цифровых способов выдачи звука, это допустимо.

Разгон

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1866
Частота (множитель) шины HT
Опорная частота ЦП
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессора + +0,05—+0,30 В (CPU)
+0,05—+0,30 В (CPU NB)
Напряжение памяти + 1,25—1,80 В
Напряжение чипсета

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS зависят от установленного процессора и приведены для используемого в наших тестах A6-3650. Использовалась версия BIOS A199PA10.

Плата имеет стандартные возможности по регулировке напряжения, а вот для подъема частоты имеется лишь странный параметр CPU Boost, для которого дозволяется менять некий множитель. Для нашего процессора значение по умолчанию равнялось 20x (то есть оно явно не связано с собственно процессорным множителем). К сожалению, изменение его никак не отражалось на реальной частоте, измеряемой с помощью тестовых утилит. То есть плата для разгона не подходит.

Производительность и экономичность

Для сравнения были взяты результаты ASRock A75M-ITX на аналогичном чипсете и также в формате Mini-ITX. Результаты в тестах производительности приводить нет смысла, они попросту идентичны, а вот потребляемая мощность немного отличается.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром и приводится для системы в целом.

дискретная графика (Radeon HD4850) Zotac A75-ITX WiFi ASRock A75M-ITX
Редактирование текста, Вт (Cool’n’Quiet On) 58 51
Редактирование текста, Вт (Cool’n’Quiet Off) 58 51
Игра FarCry 2, Вт 133—157 136—172

интегрированная графика Zotac A75-ITX WiFi ASRock A75M-ITX
Редактирование текста, Вт (Cool’n’Quiet On) 7 5
Редактирование текста, Вт (Cool’n’Quiet Off) 8 5
Игра FarCry 2, Вт 50—58 49—66

По экономичности плата Zotac чуть уступает модели ASRock в простое, но она и оснащена богаче, так что все закономерно. Зато под нагрузкой демонстрирует бо́льшую экономичность, явно благодаря использованию интегральной схемы DrMOS в преобразователе питания.

Выводы

По оснащению периферийными интерфейсами плата претендует на лидерство как в своем классе, так и в сравнении с большинством моделей, представленных на рынке, вне зависимости от формата. Также порадовала основательная схема питания. Если цена не будет запредельной, своих покупателей эта модель найдет.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)
