ASRock A75M-ITX — системная плата на базе чипсета AMD A75 (Socket FM1)


Особо компактные платы представляют собой еще одну возможность для производителей отличиться: уместить как можно бо́льшую функциональность на минимальной площади. Платформа на основе APU-процессоров AMD Llano представляет собой очень удачное решение для подобных систем — ведь это, по сути, ноутбучная платформа (только допуски по TDP для процессора больше). Но необходимые качества для сборки очень компактных и экономичных систем сохранены, а степень интеграции максимальна по сравнению со всем, что выпускалось ранее.

Особенности платы

материнская плата ASRock A75M-ITX формата Mini-ITX

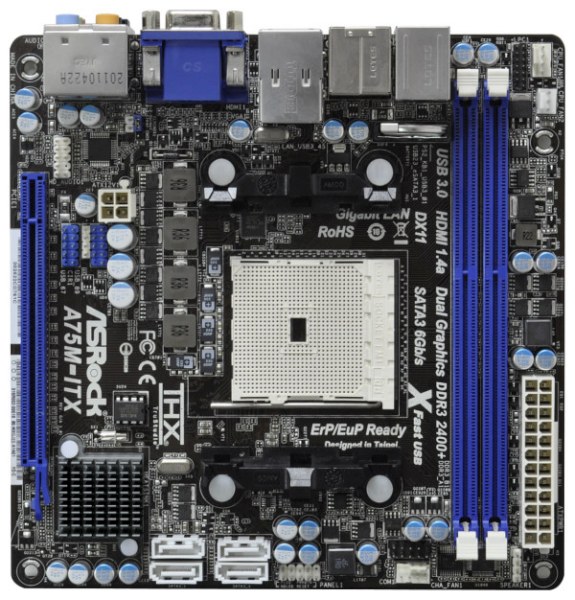

Разработчики разместили практически все компоненты на лицевой стороне платы (хотя эта модель, как и большинство в формате Mini-ITX, имеет двусторонний монтаж). Поэтому компоновка получилась весьма тесной, но никаких неудобств при подключении шлейфов и кабелей не возникает. Все основные разъемы расположены вдоль краев платы, в качестве единственного слота расширения разработчики установили полноценный PCI Express x16, имеющий 16 линий PCI-E 2.0.

материнская плата ASRock A75M-ITX формата Mini-ITX

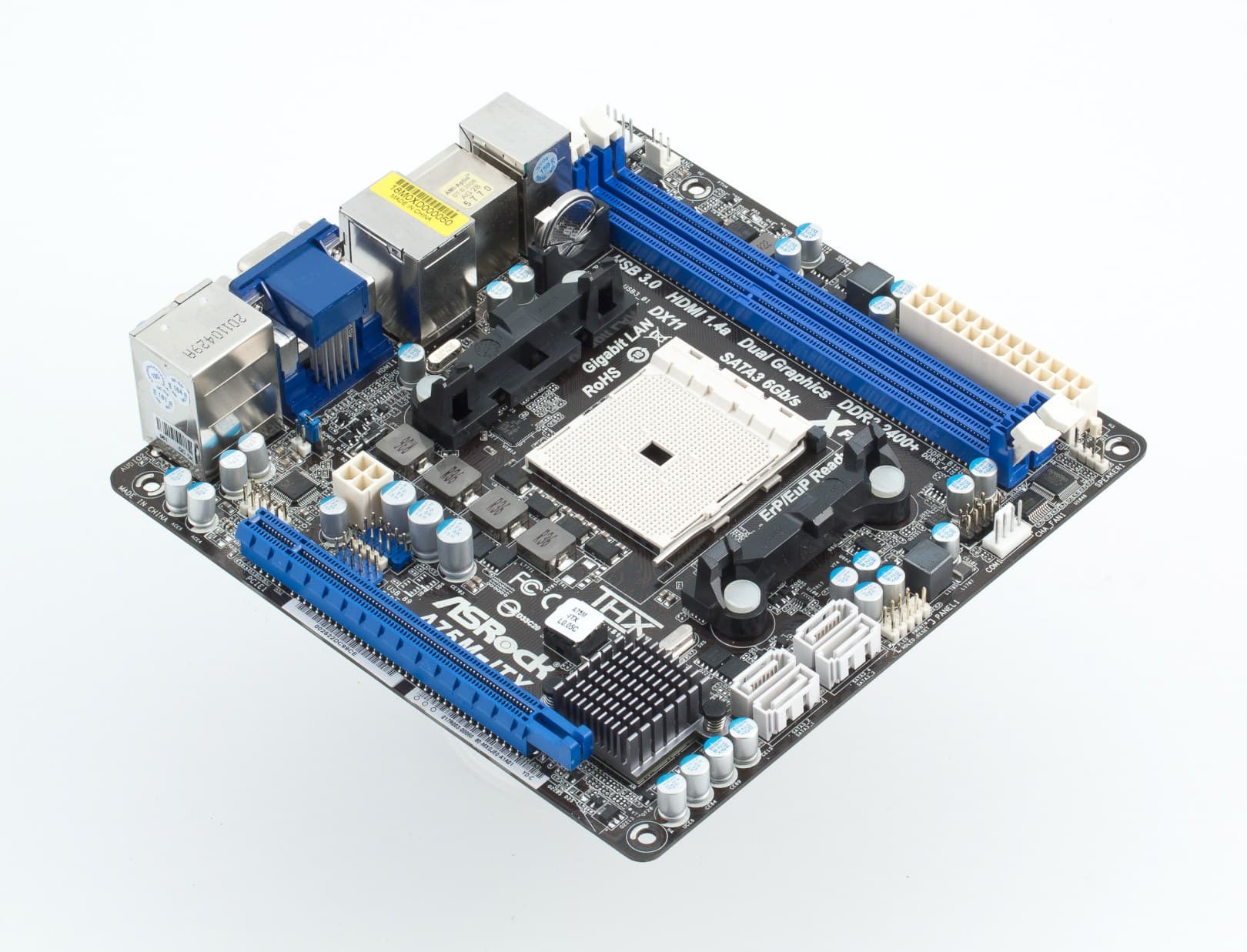

по ссылке — вид платы в 3/4

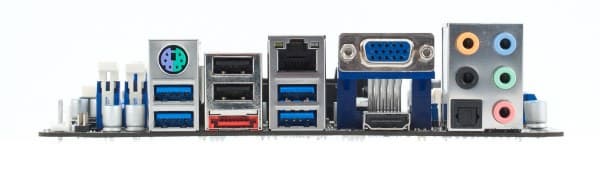

На задней панели имеется совмещенный PS/2-порт, два порта USB 2.0 и 4 USB 3.0. Последние также поддерживаются чипсетом, но под Windows 7 необходимо ставить внешний драйвер. Поэтому USB-клавиатуру и мышь имеет смысл подключать к черным портам, чтобы они были «сразу» видны в системе. Похвально наличие порта eSATA 3.0, также из числа чипсетных, и оптического S/PDIF-Out. В качестве видеоразъемов разработчики установили HDMI и VGA.

материнская плата ASRock A75M-ITX формата Mini-ITX

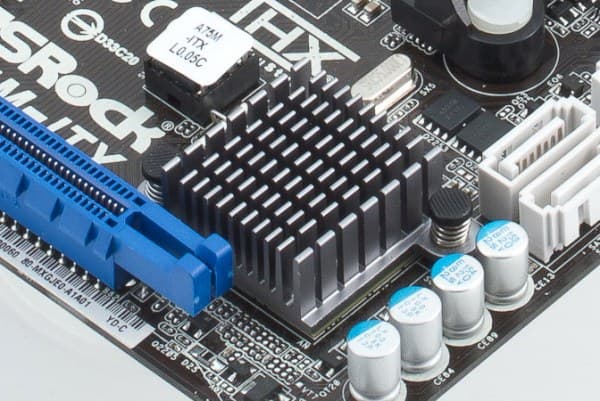

Радиатор на микросхеме чипсета очень компактный, но его нагрев, тем не менее, не превышает 45 градусов. Видно, что схемы энергосбережения работают эффективно — после установки всех драйверов нагрев чипсета в простое снижается до минимума. Тем не менее, если вы планируете оснастить плату несколькими дисками и заставить работать под нагрузкой, позаботьтесь, чтобы некоторый поток воздуха в области радиатора чипсета присутствовал.

материнская плата ASRock A75M-ITX формата Mini-ITX

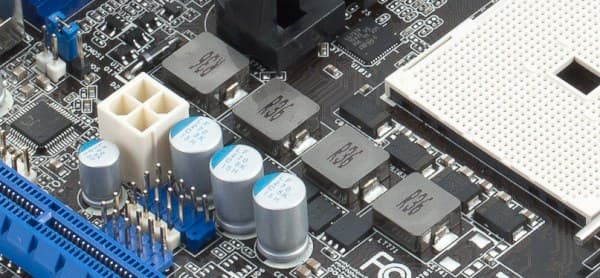

Стабилизатор напряжения располагает 4 фазами, одна из которых, по давней традиции, выделена и питает CPUNB, все фазы имеют по 2 полевых транзистора, принадлежащих к высокоэффективной серии с Low RDS(on). Установлены 4 «танталовых» конденсатора по 330 мкФ, 3 — по 270 мкФ. Очень хорошая система питания, учитывая поддержку процессоров с TDP до 100 Вт.

материнская плата ASRock A75M-ITX формата Mini-ITX

Упаковка с броским «металлизированным» дизайном довольно крупная для такой платы.

материнская плата ASRock A75M-ITX формата Mini-ITX

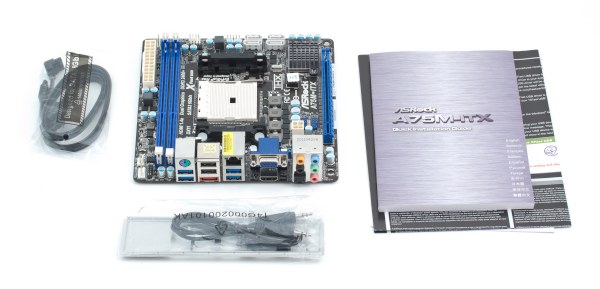

Комплектация включает в себя 2 шлейфа SATA с металлическими защелками, руководство пользователя и несколько иллюстрированных плакатов по настройке. Также есть аудиокабель (с миниджеками на обоих концах). Из утилит собственной разработки ASRock предлагает AXTU, эта утилита напоминает AMD OverDrive, также обеспечивая возможность регулировки «разгонных» настроек.

Вдобавок к уже известной нам утилите XFast USB, позволяющей выжать максимум пропускной способности из соответствующего интерфейса (и теперь также адаптированной для оптимизации трафика по USB 3.0), появилась аналогичная по идеологии XFast LAN, которая призвана оптимизировать передачу данных по сетевому соединению. В частности, она позволяет снизить латентность доступа для критичных к этому параметру приложений — в первую очередь, сетевых игр. (Аналогичную функциональность в свое время предлагала в своих чипсетах NVIDIA.) Правда, проверить реализацию этих обещаний сложно чисто технически, тогда как XFast USB, о чем мы уже писали, действительно справляется со своей задачей.

Также на диске имеются пробные версии CyberLink MediaEspresso и Magix Multimedia Suite.

Функциональность

Плата основана на чипсете AMD A75. Для подключения накопителей установлено 4 внутренних порта SATA 3.0, которые могут объединяться в режимах RAID 0, 1 и 0+1, еще один порт реализован в виде внешнего eSATA 3.0. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведен оптический S/PDIF-Out. Поддерживается технология On/Off Play — воспроизведение звука с портативного устройства, подключенного к аналоговому входу платы, на колонках, подключенных к аналоговому выходу — в том числе, и при выключенном компьютере (в режиме ACPI S5);
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (NuvoTon NCT5573D): предусмотрена возможность задать целевой порог температуры, которая будет поддерживаться автоматически (45—65 °C), а также «целевую скорость» в виде значения от 1 до 9 (чем выше значение, тем более высокой будет минимальная частота вращения; максимальная частота не ограничивается во избежание перегрева и зависит от теплоотдачи). На плате имеется два разъема для процессорного вентилятора: 4- и 3-контактный, для корректной работы автоматики необходимо подключать вентилятор к соответствующему разъему.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ASUS Xonar DX:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,01, −0,04Отлично
Уровень шума, дБ (А)−82,7Хорошо
Динамический диапазон, дБ (А)83,6Хорошо
Гармонические искажения, %0,011Очень хорошо
Гармонические искажения + шум, дБ (А)−75,0Средне
Интермодуляционные искажения + шум, %0,019Очень хорошо
Взаимопроникновение каналов, дБ−84,0Отлично
Интермодуляции на 10 кГц, %0,019Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Не самая лучшая по качеству реализация одного из наиболее распространенных кодеков (Realtek ALC892): согласно объективным замерам, чуть выше типичного находится уровень гармонических искажений. Однако для компактной платы, да при наличии альтернативных цифровых способов выдачи звука, это вполне простительно.

Разгон

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +100—136 МГц
Коэффициент умножения ЦП +два параметра: для ядер и для CPU NB
Напряжение процессора+0,6000—1,8625 В (CPU)
0,6125—1,8625 В (CPU NB)
Напряжение памяти+1,250—2,065 В
Напряжение чипсета+1,10—1,40 В (южный мост)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS Setup зависят от установленного процессора и приведены для используемого в наших тестах A6-3650. Использовалась версия BIOS 1.40.

По меркам платы в формате Mini-ITX, возможности по разгону выглядят просто роскошными. Другое дело, что пользователи таких плат скорее задумаются о противоположном действии: снижении частоты для получения бесшумной конфигурации. Что же касается практического разгона, то на A6-3650 без поднятия напряжения удалось выставить опорную частоту 120 МГц (соответственно, 3120 МГц получили вычислительные ядра процессора). Но при этом не обошлось и без некоторого негатива: на частоте 110 МГц стали исчезать из системы USB-устройства. Хотя при подъеме до 120 МГц этот эффект исчез, но, как говорится, «осадочек остался».

Автоматическая загрузка с параметрами по умолчанию при переразгоне работает, хоть и не всегда четко. Есть возможность сохранения до 3 пользовательских профилей настроек BIOS.

Производительность

Для сравнения была взята плата Biostar TA75M+ на аналогичном чипсете, формата microATX. Результаты в тестах производительности приводить нет смысла, они попросту идентичны, а вот потребляемая мощность моделей немного отличается.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром и приводится для системы в целом.

дискретная графика (Radeon HD4850) ASRock A75M-ITXBiostar TA75M+
Редактирование текста, Вт (Cool’n’Quiet On)5153
Редактирование текста, Вт (Cool’n’Quiet Off)51 53
Игра FarCry 2, Вт 136—172133—169

интегрированная графикаASRock A75M-ITXBiostar TA75M+
Редактирование текста, Вт (Cool’n’Quiet On)55
Редактирование текста, Вт (Cool’n’Quiet Off)55
Игра FarCry 2, Вт 49—6658—75

В режиме работы с интегрированной графикой плата ASRock более экономична, а вот если заставить ее работать в «неестественных» условиях, то есть с дискретной видеокартой, выигрыш пропадает. Но это мелочи, а вот что действительно стоит отметить, так это образцовую экономичность в простое для данной платформы, которая проявляется и на полноразмерных платах (как мы уже убеждались), а на компактных — тем более.

Выводы

Поскольку процессоры из семейства AMD A6/A8 располагают весьма мощным графическим ядром, интерес к компактным платам под FM1 закономерен. Если вы хотите собрать компактный медиацентр, который позволит без дискретной карты играть в большинство современных игр (разумеется, с умеренными настройками качества, но тем не менее — позволит), то такой выбор напрашивается сам собой.

Что касается рассматриваемой платы, надо отметить хорошее оснащение: на задней панели есть все актуальные разъемы. Также в наличии полноразмерный PCI Express x16, отдельного упоминания заслуживает качественная элементная база. И наконец, самое главное: цены на Mini-ITX-платы стали адекватными. В том числе, на платы для «взрослых» процессоров, вроде рассматриваемой в этом обзоре. А ведь буквально несколько лет назад такие платы стоили в 3-4 раза дороже полноразмерных аналогов.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Благодарим компанию 3Logic за предоставленную на тестирование плату



10 января 2012 Г.
