Материнская плата Asus X99-Deluxe

Решение для самых топовых компьютеров


В самом конце августа компания Intel анонсировала новый чипсет Intel X99 и три новых модели процессоров, совместимых с этим чипсетом, которые составили семейство Haswell-E. В ближайшее время на нашем сайте появится статья, посвященная обзору и сравнительному тестированию топового восьмиядерного процессора Intel Core i7-5960X из этого семейства, а в этой статье мы подробно рассмотрим одну из первых плат на базе чипсета Intel X99 для таких процессоров — плату Asus X99-Deluxe. Сразу оговоримся, это нишевый и очень дорогой продукт. Фактически, это элитная плата для элитных компьютеров, стоимость которых может составлять несколько тысяч долларов.

Вообще, в качестве предисловия к данной статье хотелось бы отметить, что если рынок традиционных настольных ПК пребывает в довольно плачевном состоянии (во всяком случае, роста продаж не наблюдается), то такой специфический сегмент, как очень дорогие настольные компьютеры, наоборот, набирает обороты. Конечно, этот сегмент рынка по объемам несопоставим со всем рынком традиционных настольных ПК (по некоторым оценкам он составляет не более 2%). Но именно на эти 2% рынка и ориентированы платы на чипсете Intel X99 и процессоры Haswell-E.

Итак, давайте поближе познакомимся с топовой платой Asus X99-Deluxe.

Комплектация и упаковка

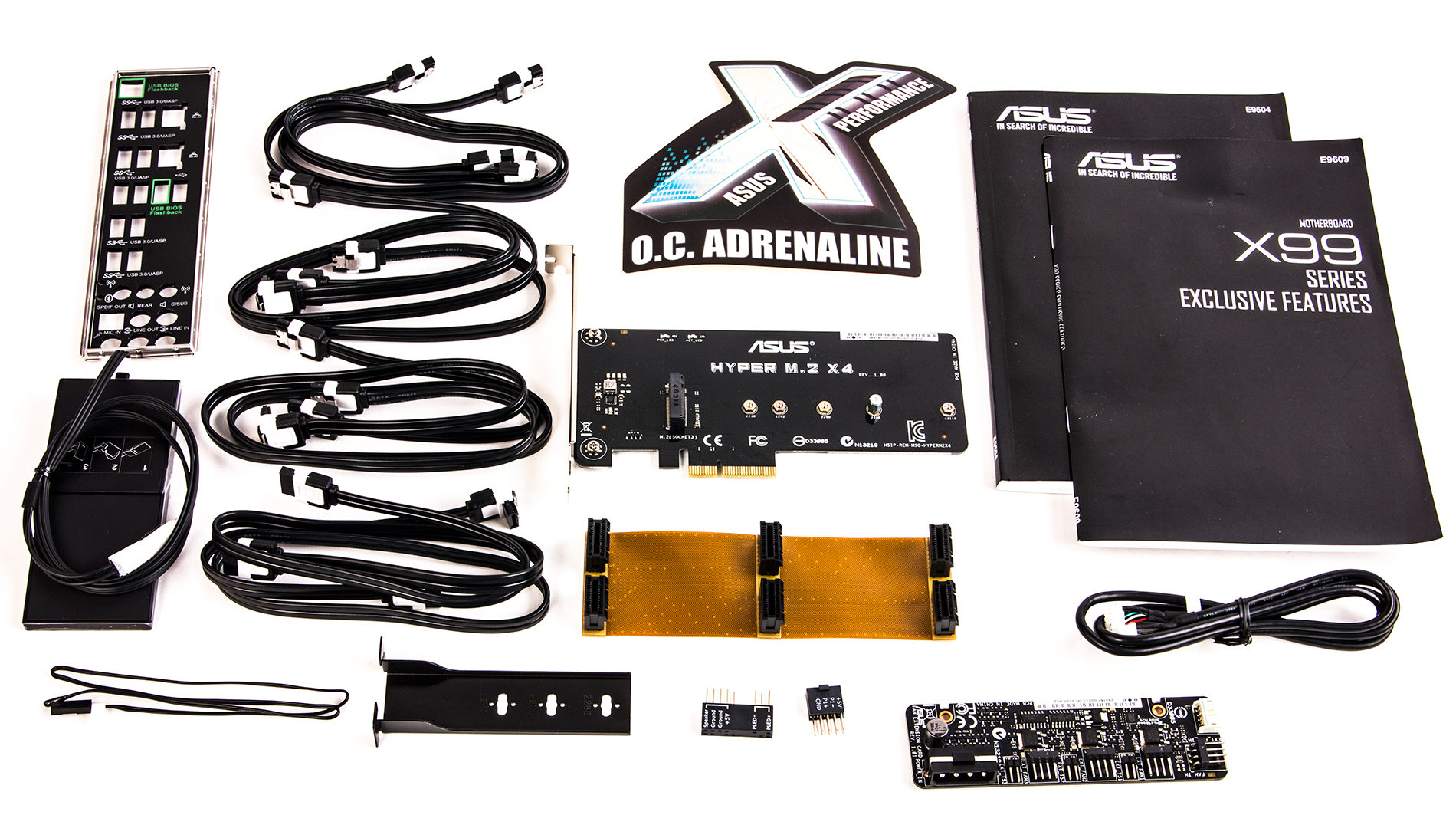

Плата Asus X99-Deluxe поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, десять SATA-кабелей (все разъемы с защелками, пять кабелей имеют угловой разъем с одной стороны), мостик SLI на три видеокарты, заглушка для задней панели платы, антенна для модуля Wi-Fi, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д., один термодатчик, плата Hyper M.2 x4, которая представляет собой переходник с разъема PCI Express x4 на разъем M.2, а также скоба для вертикальной фиксации накопителя с разъемом M.2. Имеется в комплекте и отдельная плата (Fan Extension Card), позволяющая подключить три дополнительных вентилятора и три термодатчика. Одним словом, комплектация в полной мере соответствует понятию топового решения.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus X99-Deluxe приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Intel i211-AT
Asus Wi-Fi Go! (802.11a/b/g/n/ac)
Слоты расширения
5 × слотов с форм-фактором PCI Express x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4
1 × M.2 (PCIe 3.0 x4)
SATA-разъемы
10 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (контроллера ASMedia ASM106SE)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от контроллера ASMedia ASM106SE)
USB-порты
14 × USB 3.0
6 × USB 2.0

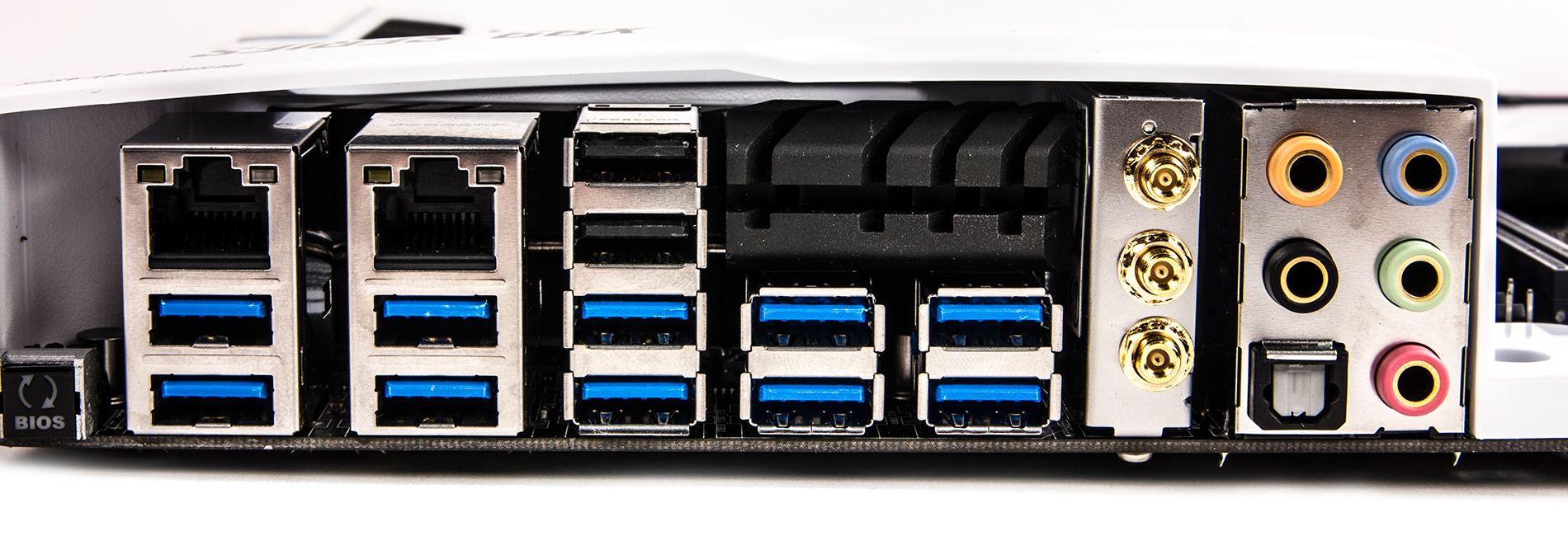

Разъемы на задней панели
10× USB 3.0
2 × USB 2.0
2 × RJ-45
3 × разъема для подключения антенны модуля Wi-Fi
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный-разъем питания ATX
8-контактный разъем питания ATX 12 В
12 × SATA 6 Гбит/с
2 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

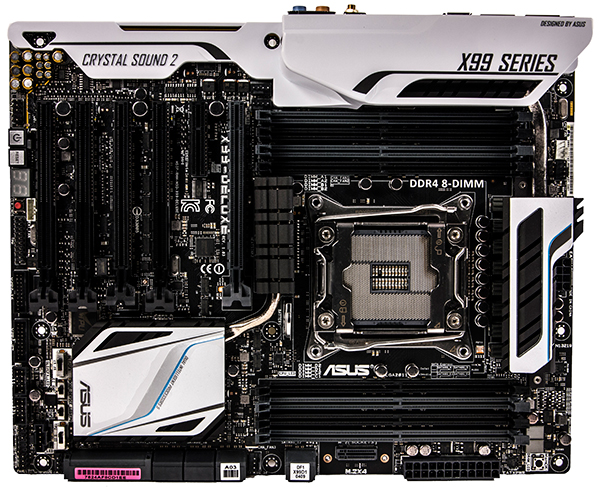

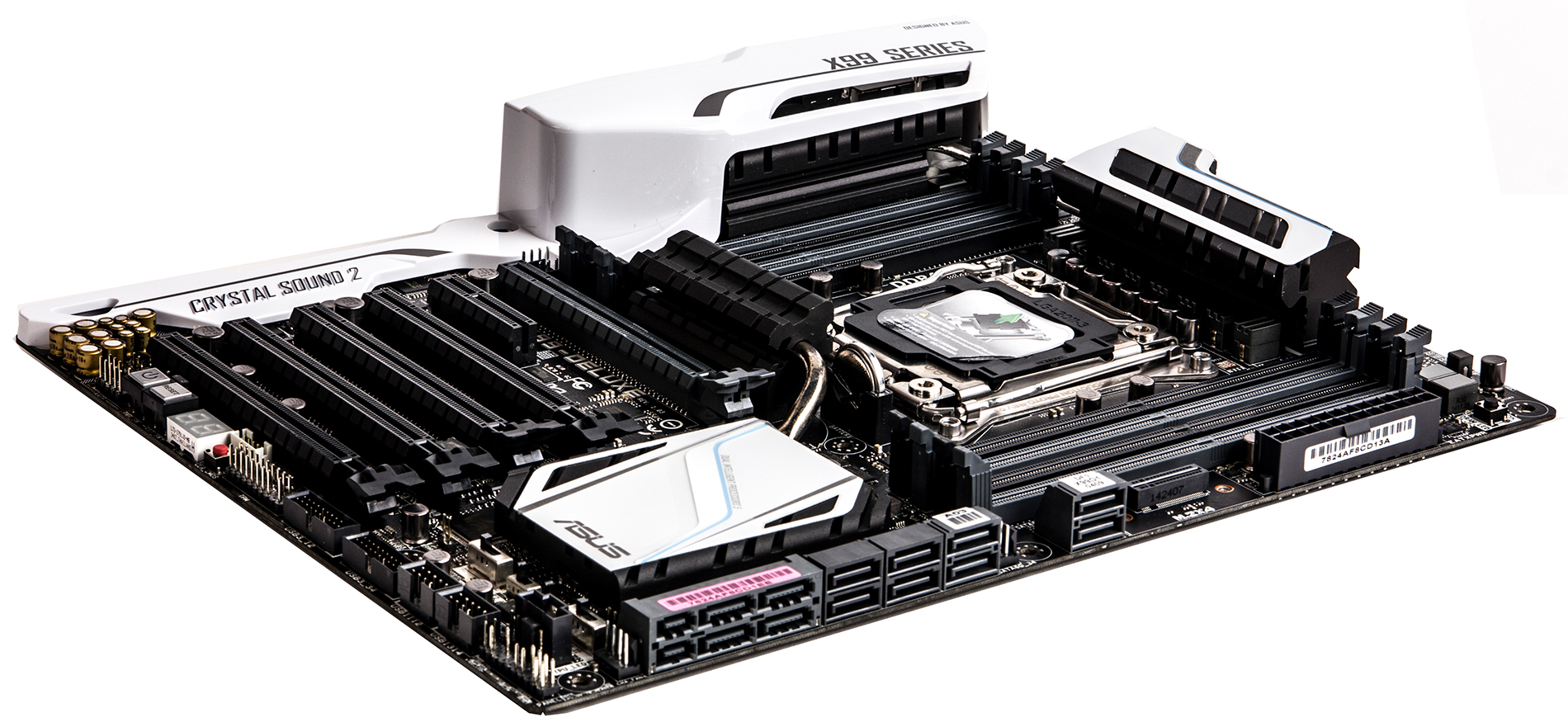

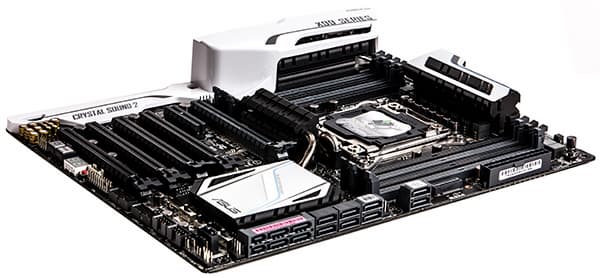

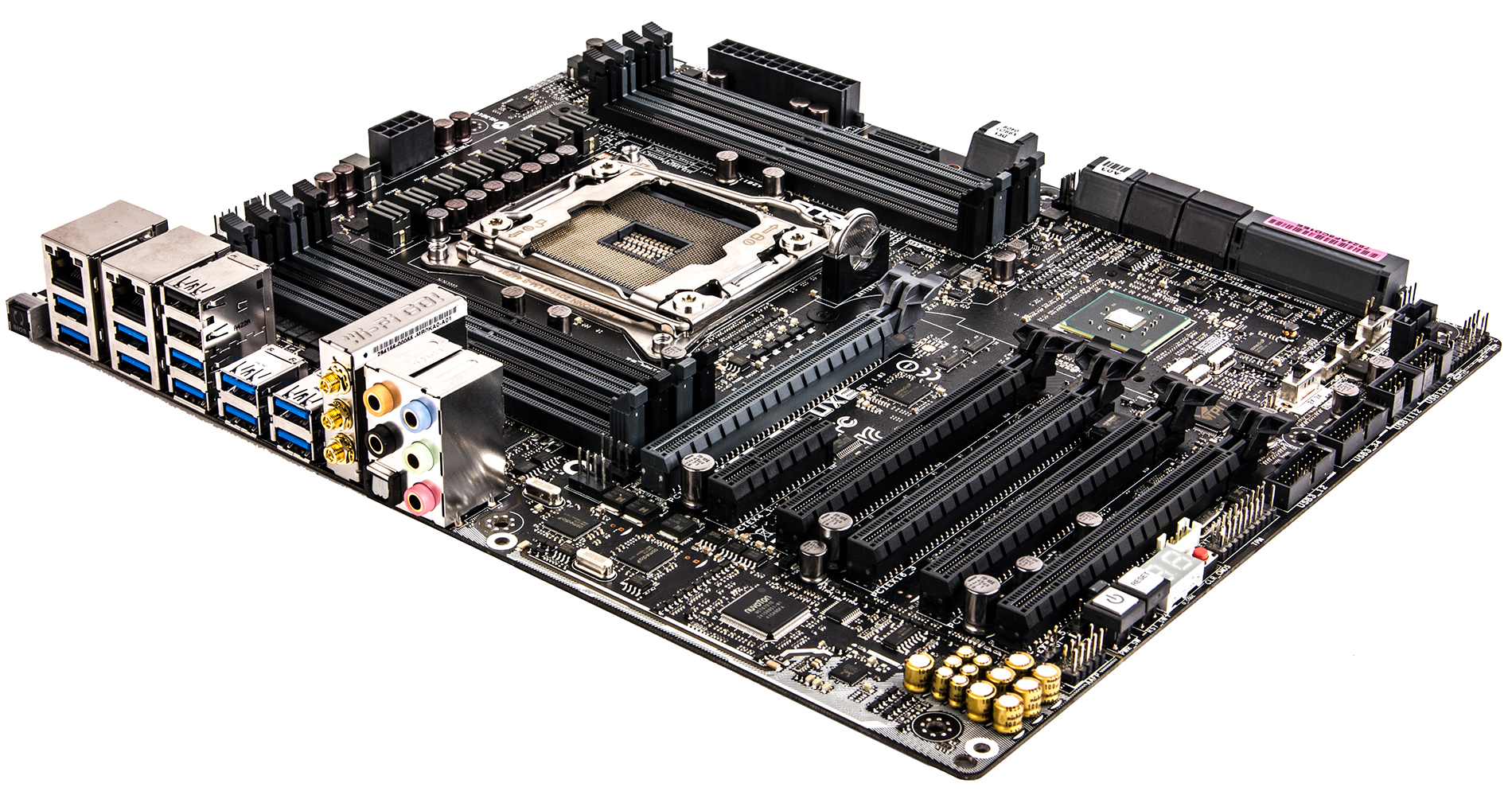

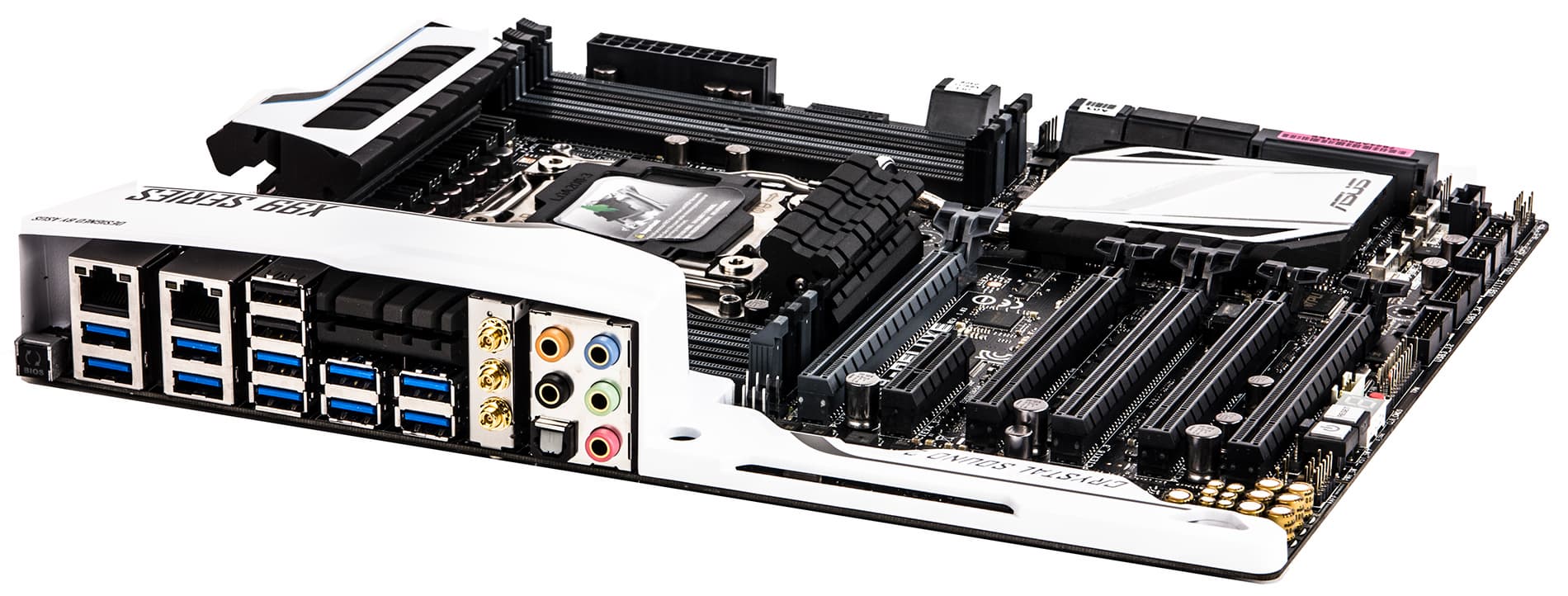

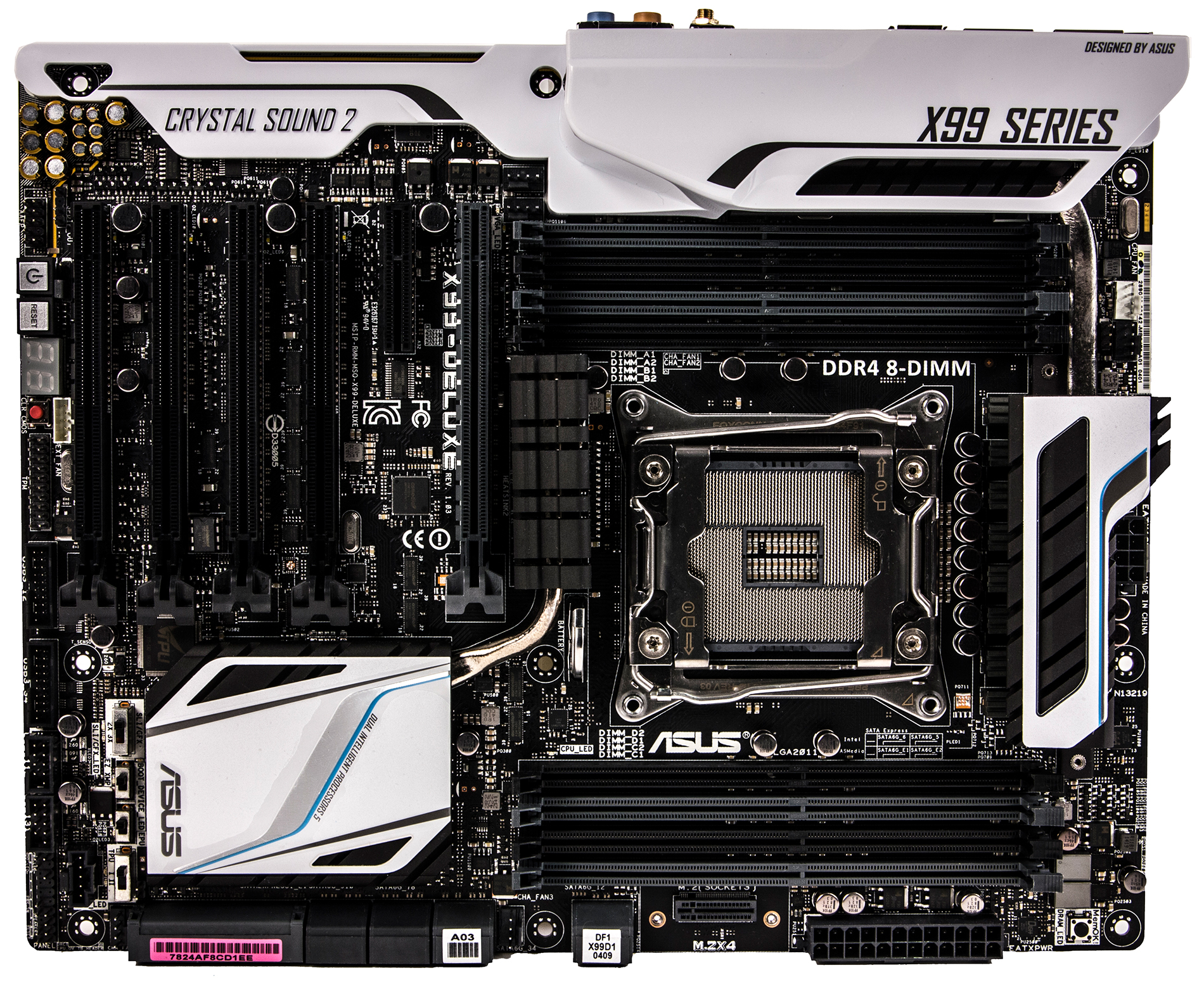

Плата Asus X99-Deluxe выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или бо́льшие по размеру. Для монтажа платы предусмотрены девять стандартных отверстий.



Чипсет и процессорный разъем

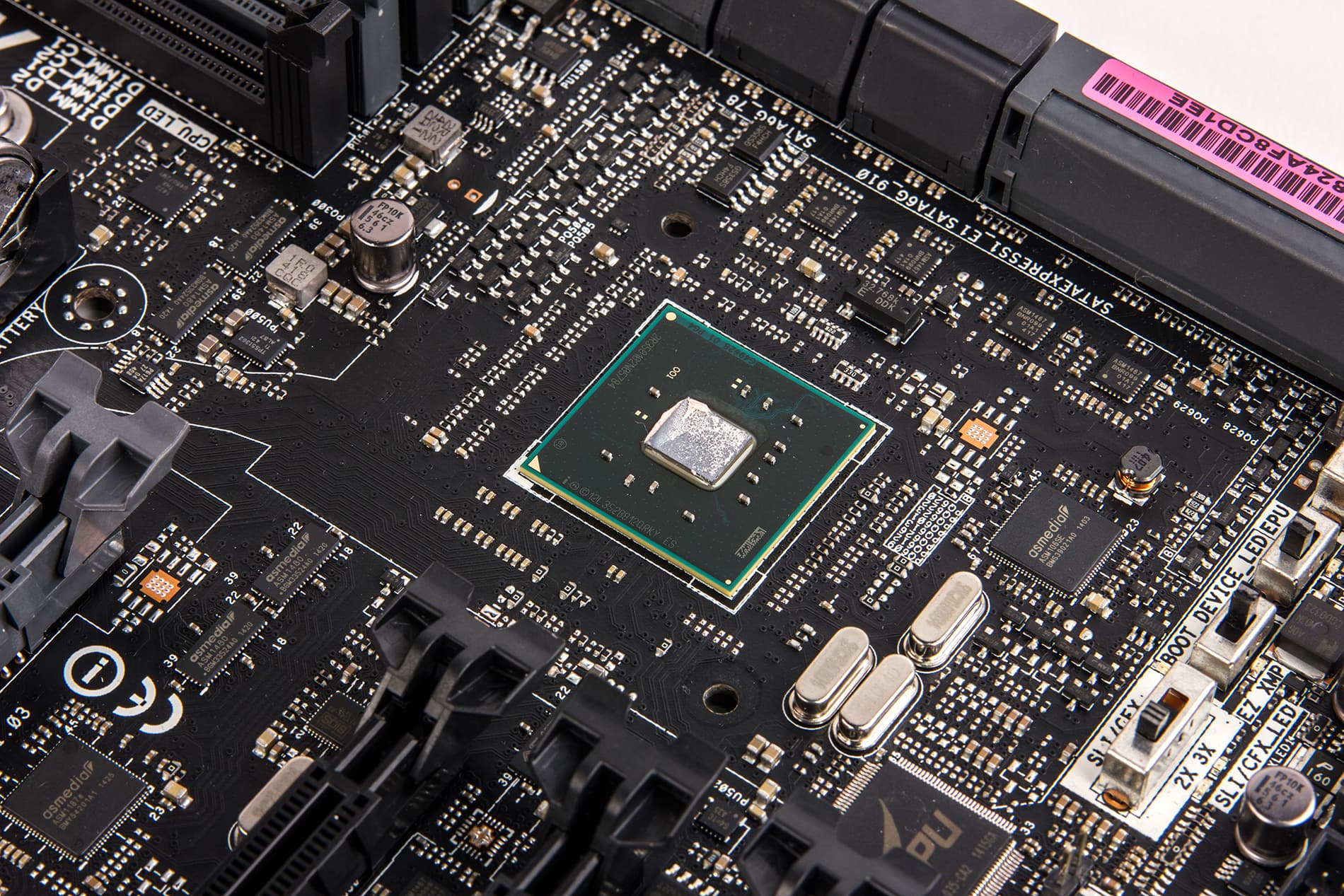

Плата Asus Х99-Deluxe основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E с разъемом LGA2011-v3.

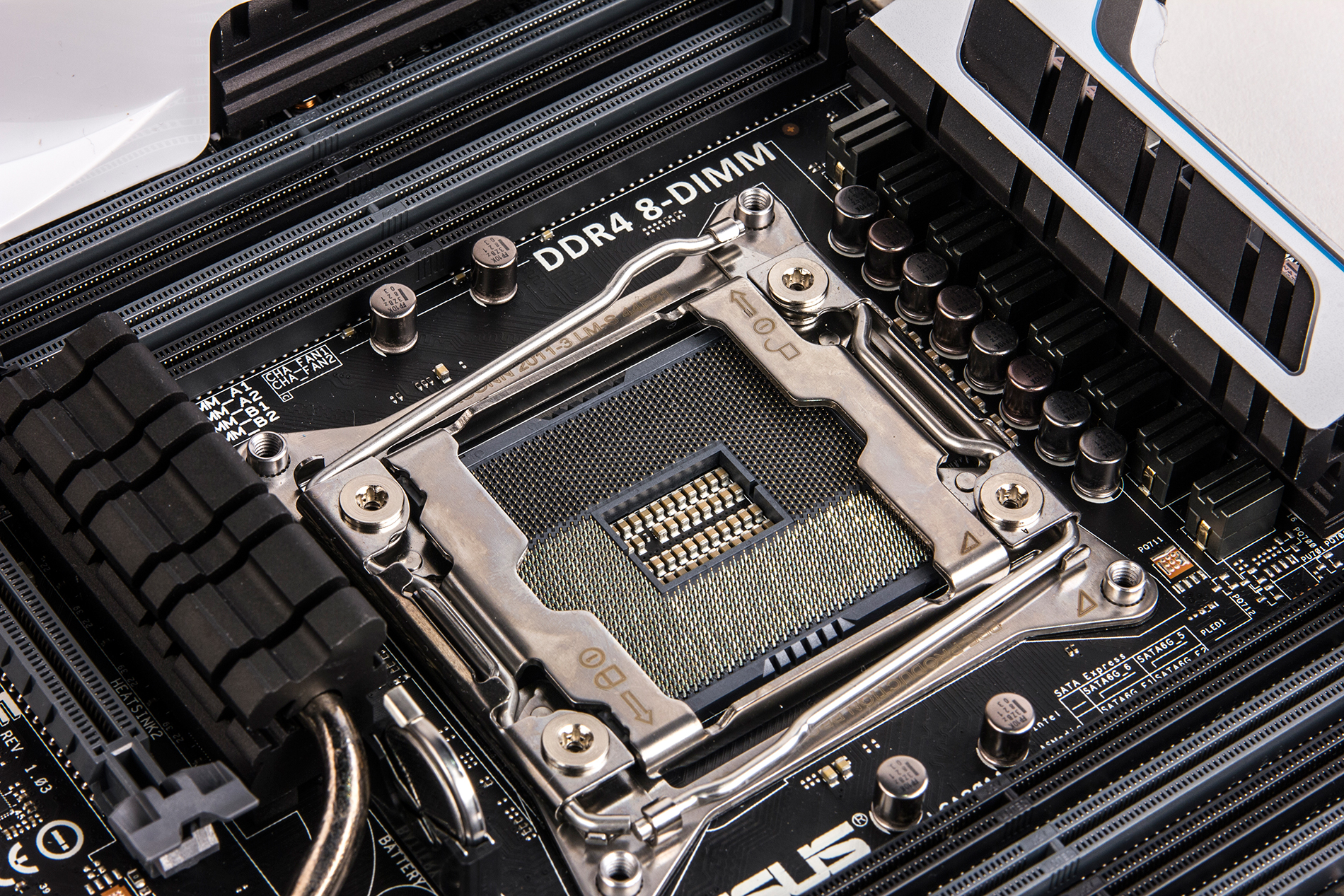

По поводу разъема LGA2011-v3, реализованного на плате Asus Х99-Deluxe, стоит сделать небольшое отступление. Дело в том, что он немного отличается от стандартного разъема LGA2011-v3 и называется Asus O.C. Socket. Фишка заключается в том, что в фирменном разъеме Asus больше контактов, чем в стандартном разъеме LGA2011-v3. Эти дополнительные контакты позволяют задействовать недокументированные (зарезервированные для отладочных целей) контакты процессоров Haswell-E. Часть этих недокументированных контактов — это дополнительные линии питания процессора, и если их задействовать, то можно улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке. Собственно, именно это и было сделано инженерами компании Asus, и именно это отличает разъем Asus OC Socket от стандартного разъема LGA2011-v3. Скорее всего, и другие производители в будущем реализуют такой разъем, но пока это опцию предлагает лишь компания Asus.

Память

Для установки модулей памяти на плате Asus X99-Deluxe предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 64 ГБ (при использовании 8-гигабайтных модулей). Как именно устанавливать модули памяти в случае, когда имеется один, два, три и более модулей, нужно смотреть в руководстве пользователя, потому что в случае неправильной установки система попросту не стартует. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Х99-Deluxe имеется пять слотов с форм-фактором PCI Express x16 и один слот PCI Express 2.0 x4.

Со слотом PCI Express 2.0 x4 все предельно просто — он реализован с использованием 4 чипсетных линий PCI Express 2.0. А вот режим работы слотов с форм-фактором PCI Express x16 зависит от того, какой установлен процессор. Дело в том, что на сегодняшний момент существуют три модели процессоров семейства Haswell-E: Core i7-5960X, Core i7-5930K и Core i7-5820K. Первые две (Core i7-5960X и Core i7-5930K) имеют встроенный контроллер PCI Express 3.0 на 40 линий, а вот в процессоре Core i7-5820K контроллер PCI Express 3.0 имеет только 28 линий. Соответственно, режим работы слотов с форм-фактором PCI Express x16 на плате Asus Х99-Deluxe зависит от того, сколько линий PCI Express 3.0 есть в процессоре.

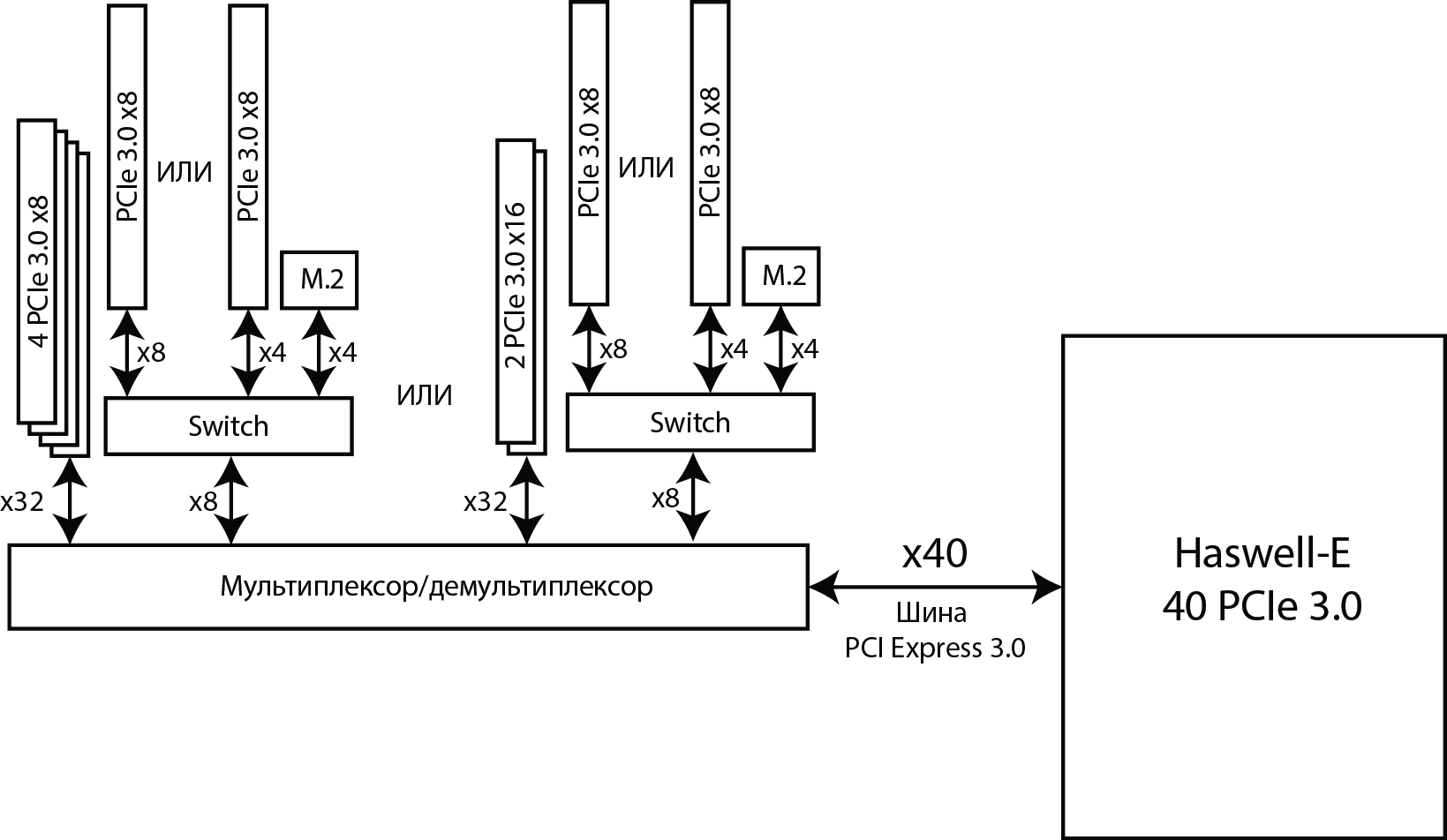

Если устанавливается процессор с 40 линиями, то все пять слотов с форм-фактором PCI Express x16 будут реализованы на базе этих 40 процессорных линий PCI Express 3.0. Если считать от разъема процессора, то первый слот может работать в режимах x16 и x8. Второй слот работает в режиме x8 (это можно определить по количеству контактов в слоте). Третий слот опять-таки переключаемый и может работать на скоростях x16 и x8. Четвертый слот может работать только в режиме x8, а пятый слот может переключаться между режимами x8 и x4. Тут важно подчеркнуть, что пятый слот разделяем с разъемом M.2. Забегая вперед, отметим, что разъем M.2 на данной плате реализован с использованием четырех процессорных линий PCI Express 3.0, так что на пятый слот и разъем M.2 в совокупности задействуется 8 процессорных линий PCI Express 3.0.

Вообще, в документации на плату нигде не указывается, в каких комбинациях могут работать слоты с форм-фактором PCI Express x16. Говорится лишь, что поддерживаются следующие режимы работы (дословно): single at x16, dual at x16/x16, triple at x16/x16/x8, quad at x8/x8/x16/x8, or quintuple at x8/x8/x8/x8/x8. Хорошо бы к этой информации добавить пояснение, о каких слотах идет речь. К примеру, режим x8/x8/x16/x8 непонятен: какие именно слоты используются и почему, к примеру, нет режима x16/x8/x8/x8?

Одним словом, в таблице мы выписали различные комбинации режимов работы слотов PCIe x16. Однако непонятно, будут ли все эти режимы работать, а если нет, то почему.

Слот Режимы работы
PCIe x16_1 x16 x16 x16 x16 x16 x16 x16 x8 x8 x8 x8 x8 x8 x8
PCIe x16_2 N/A N/A N/A x8 x8 x8 x8 x8 x8 x8 N/A N/A x8 x8
PCIe x16_3 x16 x16 x16 x16 x8 x8 x8 x16 x16 x16 x16 x16 x8 x8
PCIe x16_4 N/A N/A x8 N/A x8 N/A N/A x8 N/A N/A x8 x8 x8 x8
PCIe x16_5 x8 x4 N/A N/A N/A x8 x4 N/A x8 x4 x8 x4 x8 x4
M.2 N/A x4 N/A N/A N/A N/A x4 N/A N/A x4 N/A x4 N/A x4

Естественно, поддерживаются технологии Nvidia SLI и AMD CrossFireX. Причем можно устанавливать до трех однопроцессорных видеокарт или две двухпроцессорные.

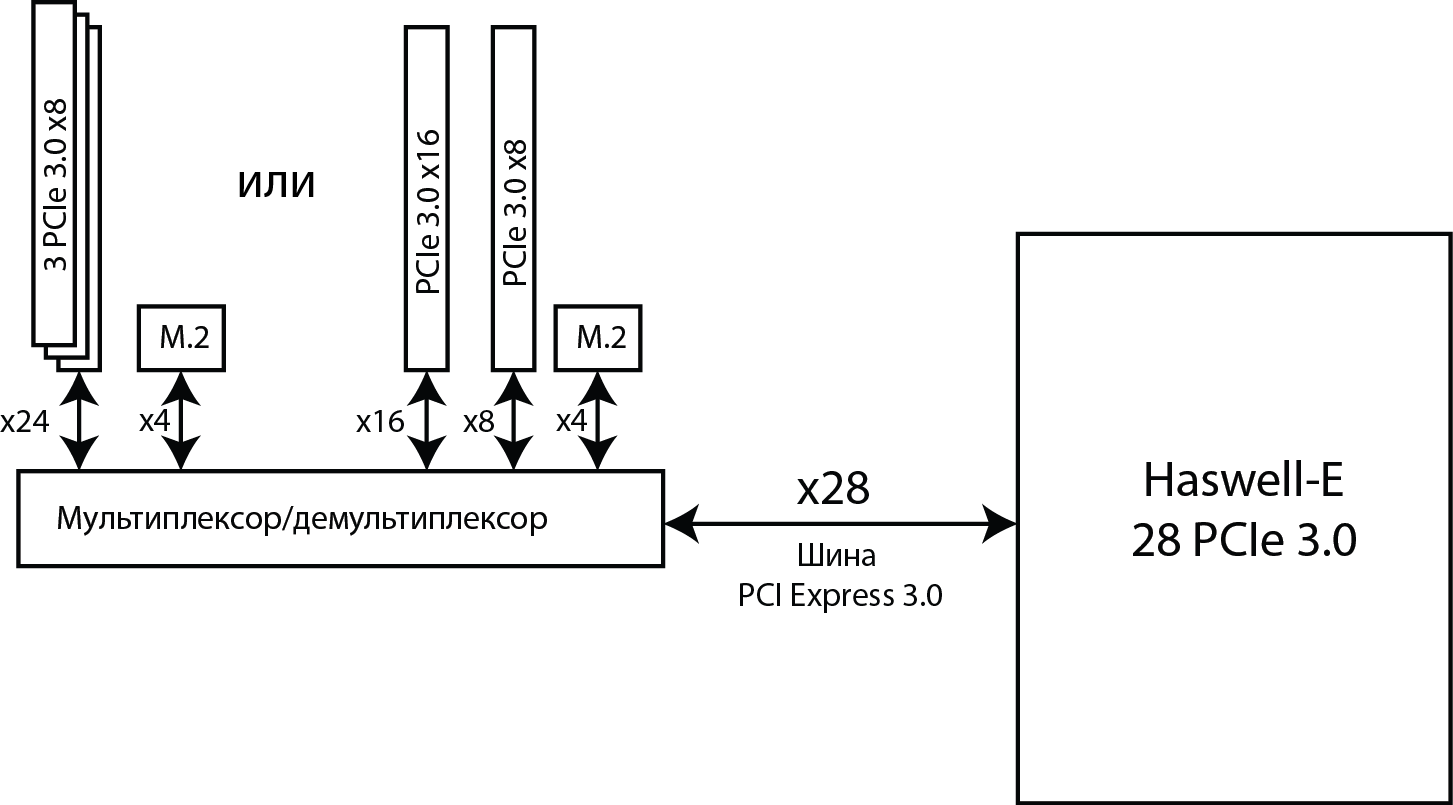

Когда на плату устанавливается процессор Haswell-E с 28 линиями PCI Express 3.0, ситуация кардинально меняется. В таком случае только три слота (первый, второй и четвертый, считая от процессорного разъема) будут реализованы на базе процессорных линий PCI Express 3.0. При этом они будут поддерживать следующие режимы работы: x16, x16/x8, x8/x8/x8.

Здесь все более-менее понятно, за исключением режима x16/x8: какой именно слот (второй или четвертый) будет работать в режиме x8 (или это не принципиально?)? Возможные режимы работы указанных слотов мы отобразили в таблице.

Слот Режимы работы
PCIe x16_1 x16 x16 x8
PCIe x16_2 x8 N/A x8
PCIe x16_4 N/A x8 x8
M.2 x4 x4 x4

Казалось бы, еще два слота с форм-фактором PCI Express x16 в этом случае будут недоступны. Но нет! Самое интересное, что эти два слота (третий и пятый) переключаются в таком случае в режим PCI Express 2.0 и работают на скорости x1. Фактически, это означает, что они перекоммутируются на чипсетные порты PCI Express 2.0. Возможно, такое решение и не очень востребовано, но сама идея перекоммутации слотов на чипсетные порты PCI Express 2.0, конечно же, очень интересна.

SATA-порты, разъемы SATA Express и разъем M.2

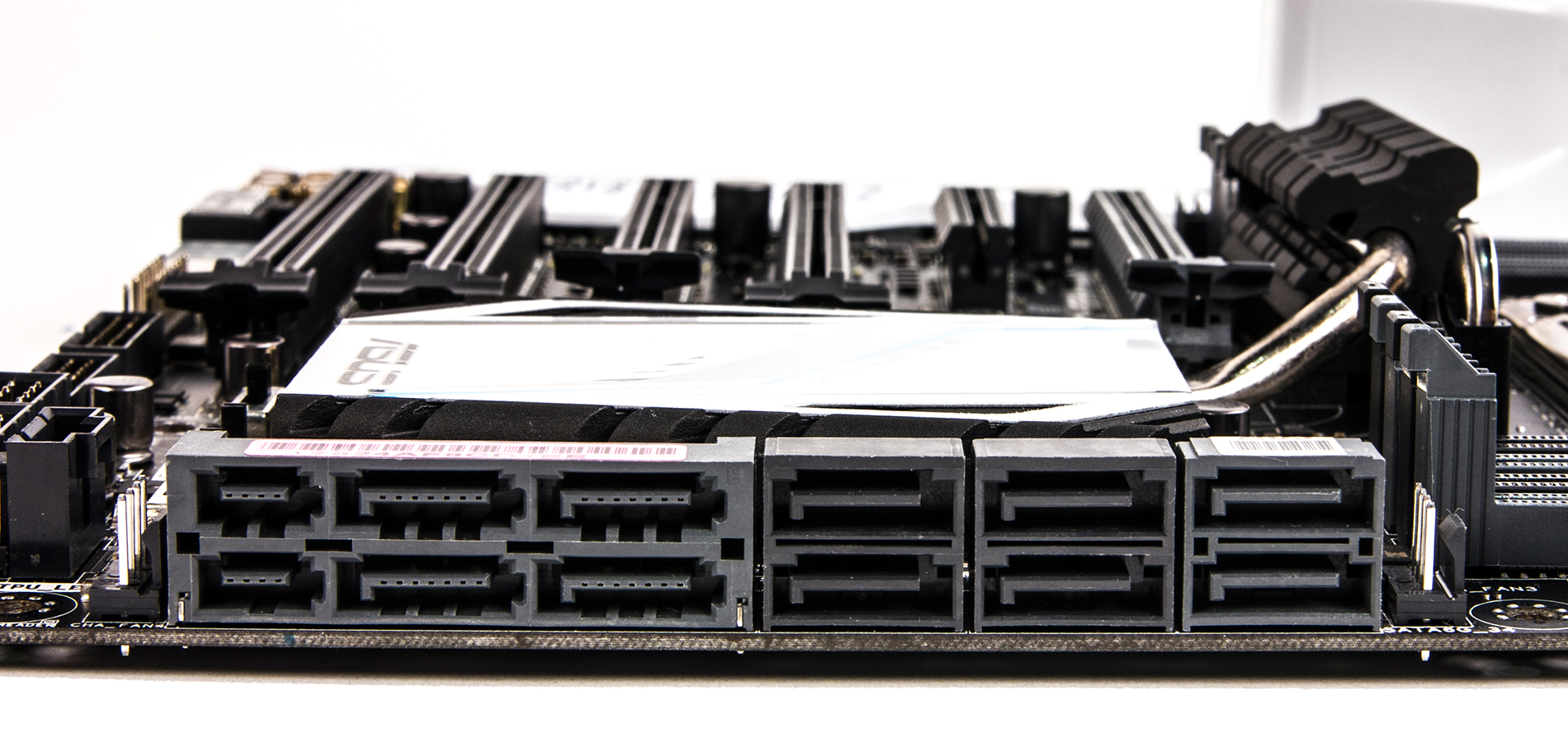

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности двенадцать портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express. Восемь отдельных портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Еще два порта SATA 6 Гбит/с, входящие в состав одного разъема SATA Express, также реализованы на базе интегрированного в чипсет контроллера (естественно, что эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Ну и естественно, что все десять портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с входящие в состав второго разъема SATA Express, реализован на базе контроллера ASMedia ASM106SE.

Отметим, что в каждом разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два порта PСI Express 2.0.

Нужно отметить, что порты SATA 6 Гбит/с, реализованные на базе контроллеров ASMedia, совместимы только с накопителями и не позволяют подключать ATAPI устройства.

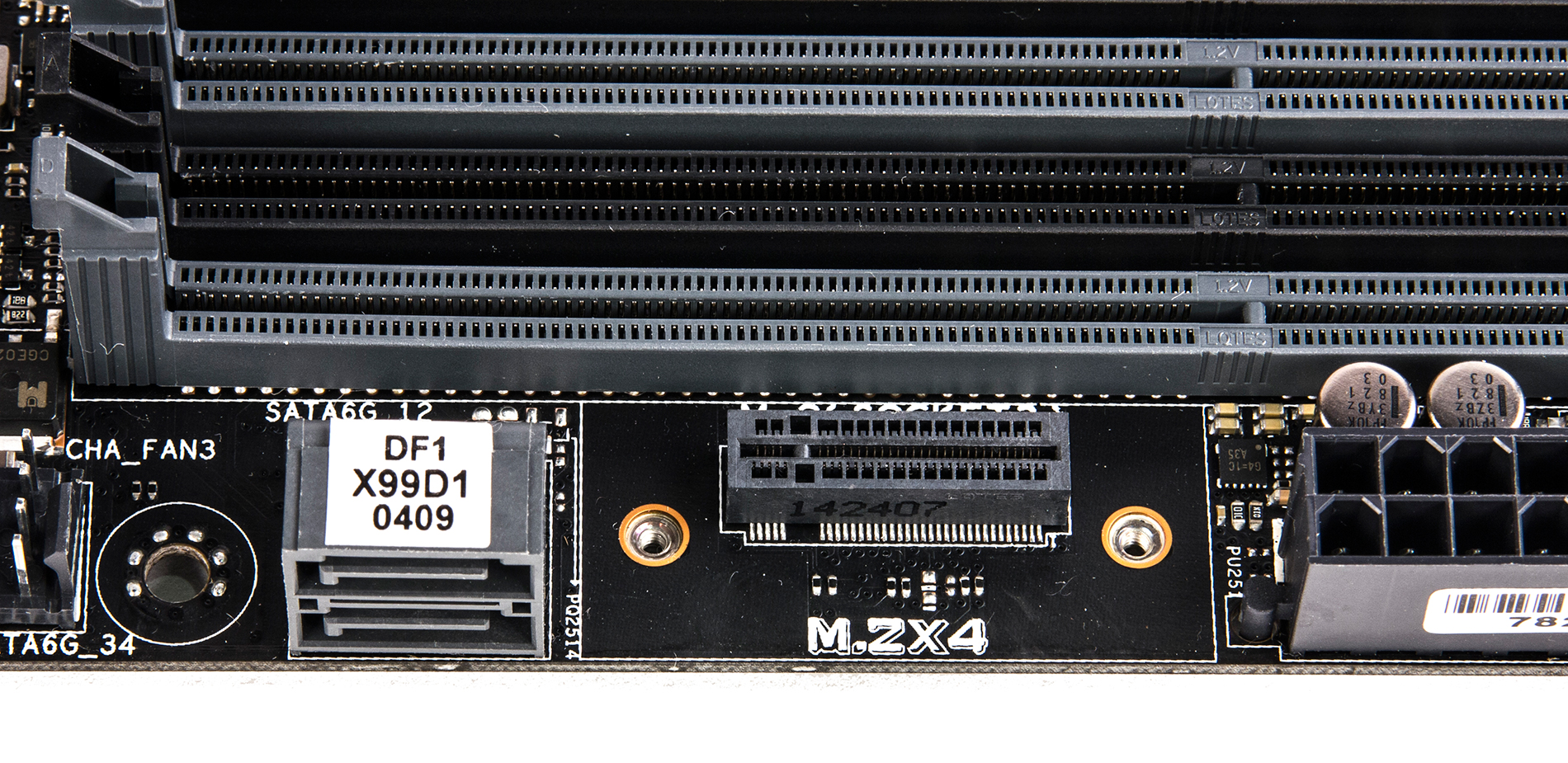

Также на плате Asus X99-Deluxe имеется и разъем нового поколения M.2, который реализован с использованием 4 портов PCI Express 3.0. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe накопителей типоразмера 2242/2260/2280. Отметим, что на большинстве плат разъем M.2 реализован с использованием двух портов PCI Express 2.0. В сравнении с ним разъем M.2 нового поколения имеет в четыре раза большую пропускную способность (32 Гбит/с в каждую сторону вместо 8 Гбит/с). Ну и, как уже отмечалось, разъем M.2 на плате Asus X99-Deluxe реализован на базе процессорных портов PCI Express 3.0. Собственно, именно поэтому он и разделяем с одним из слотов с форм-фактором PCI Express x16.

Сам разъем M.2 предполагает вертикальное размещение вставляемой в него платы. Ну а для ее надежной фиксации в комплект входит специальная монтажная скоба, которая прикручивается к плате.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четырнадцать портов USB 3.0 и шесть портов USB 2.0. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому, для реализации такого количества USB портов применяется дополнительные USB-хабы и USB-контроллер.

Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через два разъема на плате. Шесть портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем два порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового USB 3.0 контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

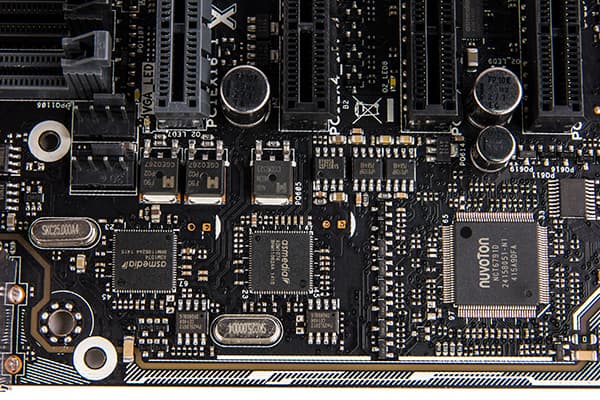

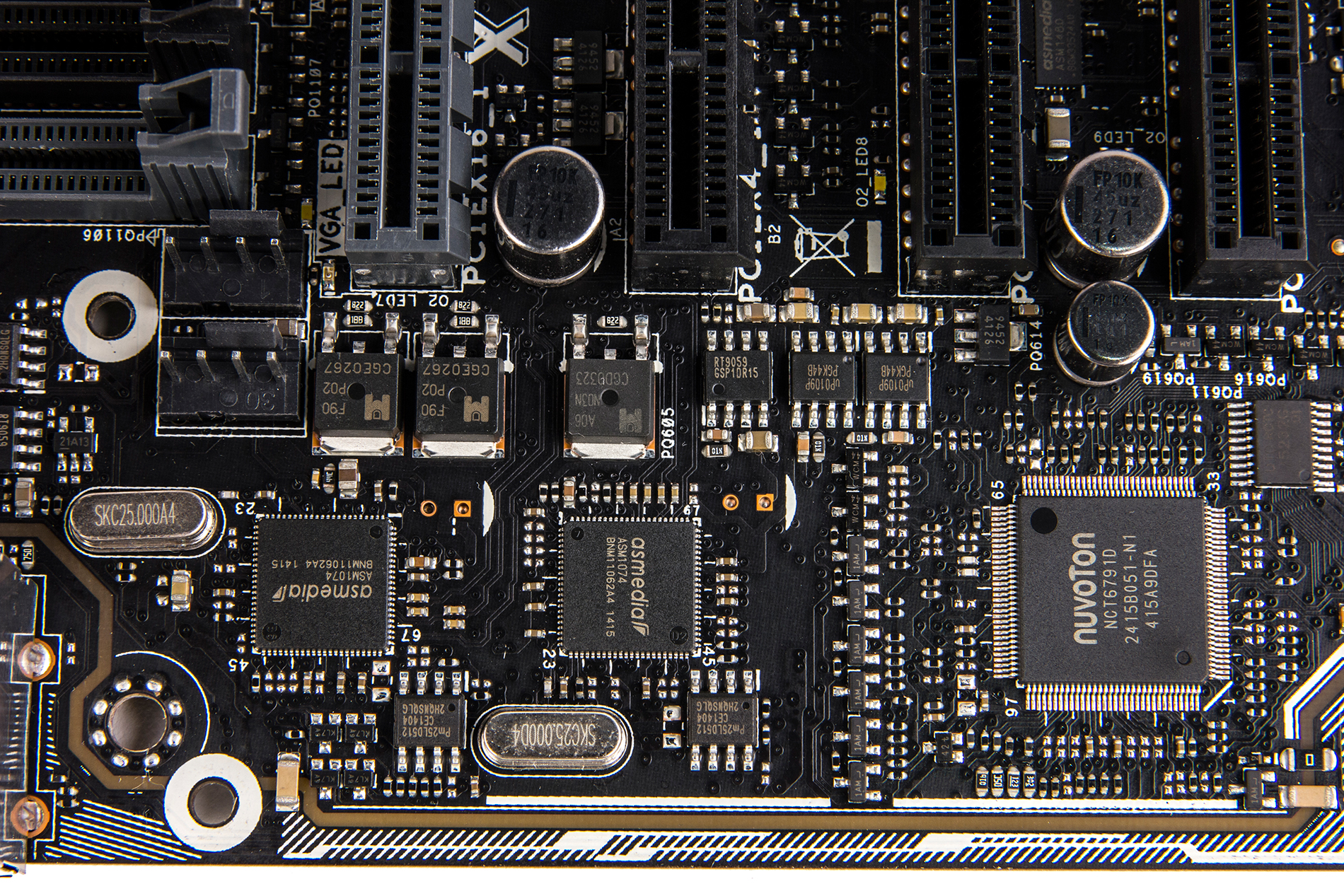

Ну а оставшиеся восемь портов USB 3.0 реализованы на базе двух USB-хабов ASMedia ASM1074. Каждый хаб ASMedia ASM1074 подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Все USB 3.0 порты от этих хабов выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus X99-Deluxe реализовано два гигабитных сетевых интерфейса. Первый реализован на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Intel i211-AT.

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!, который поддерживает стандарты 802.11a/b/g/n/ac и является двухдиапазонным (2,4 и 5 ГГц). Данный модуль имеет три антенны и обеспечивает максимальную скорость передачи данных 1300 Мбит/с. Также модуль Asus Wi-Fi Go! имеет и встроенный чип Bluetooth V4.0.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 требуется четыре порта PCI Express 2.0. Еще три порта PCI Express 2.0 задействуют три сетевых контроллера (Intel I218-V, Intel I211-AT и беспроводной контроллер Asus Wi-Fi GO! ). Кроме того, один USB 3.0 контроллер ASMedia ASM1042 и SATA-контроллер ASMedia ASM106SE — это еще два порта PCI Express 2.0. Ну и два разъема SATA Express — это еще четыре порта PCI Express 2.0. (напомним, что разъемы M.2 задействует процессорные линии PCI Express 3.0). В результате получаем, что всего требуется 13 портов PCI Express 2.0. Причем это лишь в том случае, если устанавливается процессор Haswell-E с 40 портами PCI Express 3.0. Если же устанавливается процессор Haswell-E с 28 портами PCI Express 3.0, то добавляется еще два слота PCI Express 2.0 x1 и требуется уже 15 портов PCI Express 2.0.

Но в чипсете Intel X99 общее количество портов PCI Express 2.0 не может превышать восьми (в этом плане чипсет Intel X99 не отличается от чипсета Intel Z97).

Ну и точно также, как в чипсетах Intel Z97 и Intel H97 (а также в чипсетах 8-й серии), в чипсете Intel X99 реализована технология Flexible IO. Правда, реализована она несколько иначе. Во-первых, в чипсете Intel X99 имеется десять портов SATA 6 Гбит/с (в чипсетах Intel Z97 и Intel H97 их только шесть). Во-вторых, всего в чипсете Intel X99 может быть суммарно 22 высокоскоростных порта ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0), ну а технология Flexible IO позволяет конфигурировать высокоскоростные порты ввода/вывода, убирая одни порты и добавляя другие (напомним, что в чипсетах Intel Z97 и Intel H97 может быть только 18 высокоскоростных порта ввода/вывода).

Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а еще два других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

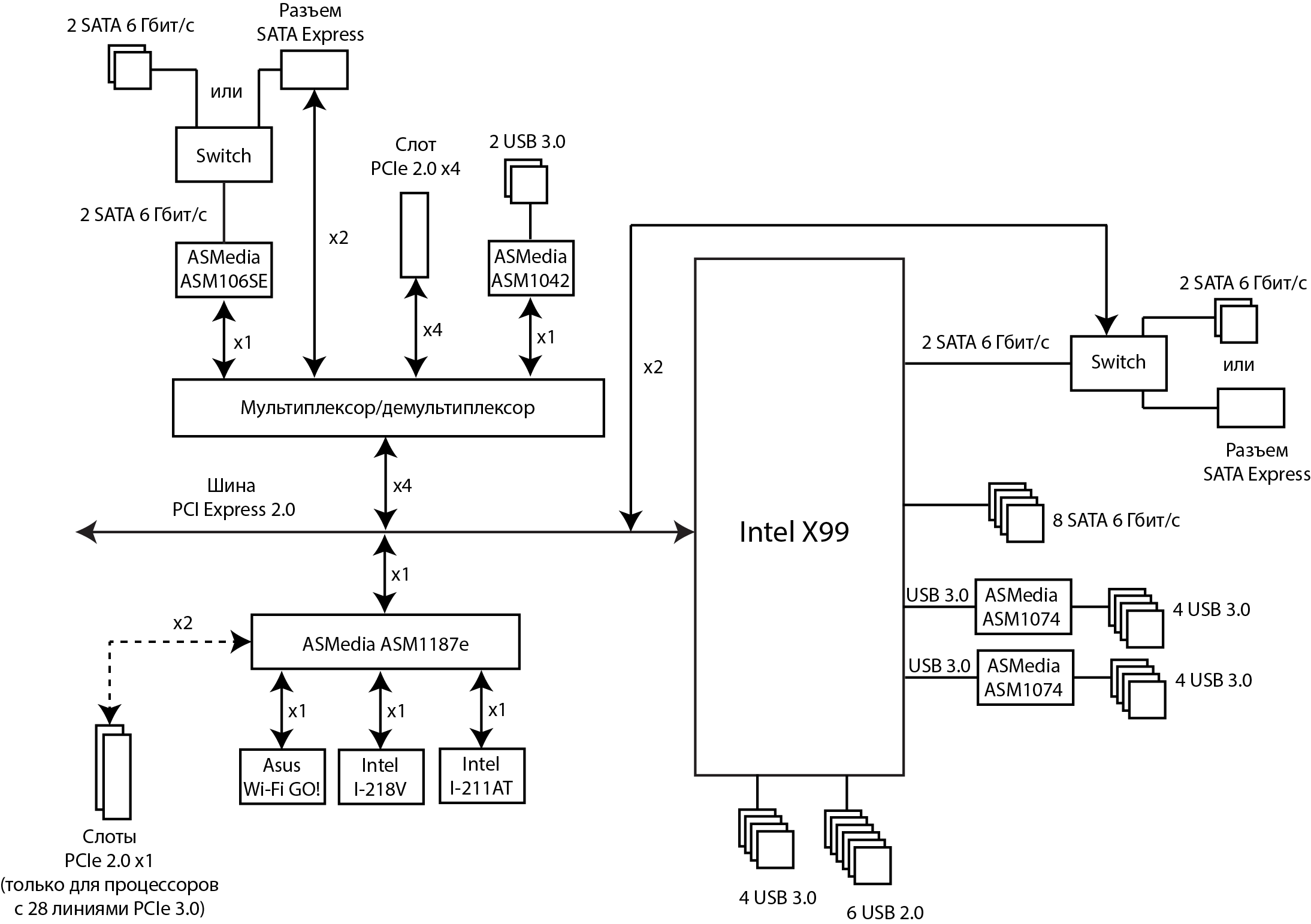

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате Asus X99-Deluxe.

Начнем с явного дефицита портов PCI Express 2.0. Прежде всего, для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1187e на восемь портов PCI Express 2.0. То есть используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1187e предоставляет на выходе еще семь портов PCI Express 2.0.

Далее, в руководстве пользователя говорится, что слот PCI Express 2.0 x4, два порта USB 3.0 на базе контроллера ASMedia ASM1042 (с интерфейсом PCI Express 2.0 x1) и разъем SATA Express, реализованный на базе контроллера ASMedia ASM106SE, выполнены разделяемыми. То есть либо используется слот PCI Express 2.0 x4 в режиме x4, либо USB 3.0 и разъем SATA Express. Кроме того, суда по настройкам в UEFI BIOS, слот PCI Express 2.0 x4 можно перевести в скоростной режим x2 и в этом случае его можно использовать одновременно с контроллером ASMedia ASM1042 (два порта USB 3.0 будут доступны).

То есть для контроллера ASMedia ASM1042, SATA-контроллера ASMedia ASM106SE, одного разъема SATA Express и слота PCI Express 2.0 x4 в совокупности требуется только 4 порта PCI Express 2.0. Ну а если предположить, что три сетевых контроллера и разъем M.2 (PCIe x4) подключены через коммутатор ASMedia ASM1187e и все вместе задействуют только один чипсетный порт PCI Express 2.0, то для реализации все х контроллеров, разъемов и слотов потребуется только семь чипсетных портов PCI Express 2.0. также можно предположить, что в случае установки процессора Haswell-E c 28 линиями PCI Express 3.0, два дополнительных слота PCI Express 2.0 x1 будут скоммутированы на ASMedia ASM1187e и в этом случае количество задействованный чипсетных портов PCI Express 2.0 не меняется.

Оговоримся, что компания Asus не прилагает схемы подключения на плате всех разъемов и контроллеров к чипсету, а потому, тот факт, что именно сетевые контроллеры и слоты PCI Express 2.0 x1 подключены к коммутатору ASMedia ASM1187e, это лишь наше предположение.

Ну а теперь рассмотрим, как работает правило 22 высокоскоростных портов чипсета Intel X99. Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с также строго фиксированы. Пять портов PCI Express 2.0 опять таки фиксированы. А вот еще два порта PCI Express 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. Если к разъему SATA Express ничего не подключается, то доступны будут два порта SATA 6 Гбит/с, а два порта PCI Express 2.0 блокируются. В результате получаем шесть чипсетных портов USB 3.0, десять чипсетных портов SATA 6 Гбит/с и пять портов PCI Express 2.0, то есть в сумме 21 высокоскоростной порт.

Аналогичная ситуация возникает в случае, если к разъему SATA Express подключается SATA-устройство. Ну а если подключается PCIe-устройство, то в разъеме задействуется два порта PCI Express 2.0, а SATA-порты блокируются. В результате получаем шесть чипсетных портов USB 3.0, восемь чипсетных портов SATA 6 Гбит/с и семь портов PCI Express 2.0, то есть опять 21 высокоскоростной порт.

Еще раз подчеркнем, что все вышеизложенное — это лишь наше предположение. Но главное, что данный вариант демонстрирует, как все это может быть реализовано в соответствии со спецификацией чипсета Intel X99. Предполагаемая схема подключения контроллеров к чипсету показана на рисунке:

Дополнительные особенности

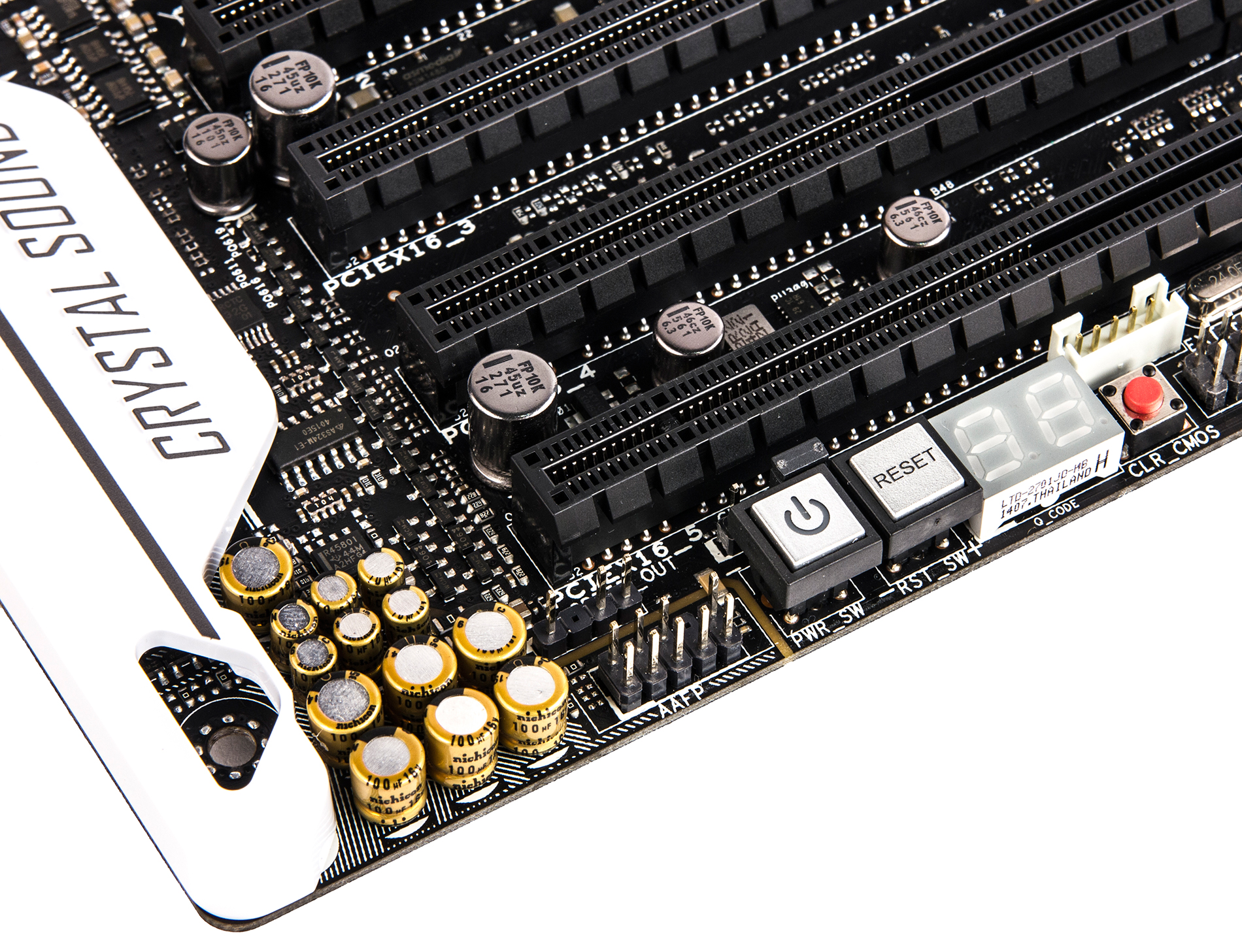

Если говорить о дополнительных особенностях платы Asus X99-Deluxe, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS, а также индикатор POST-кодов. Традиционной кнопки DirectKey теперь нет, но вместо нее появилась перемычка с таким же названием.

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Кроме того, добавился новый переключатель EZ XMP, позволяющий загружать XMP-профили памяти. То есть если ранее это делалось только через UEFI BIOS, то теперь эту операцию можно выполнить и с помощью данного переключателя.

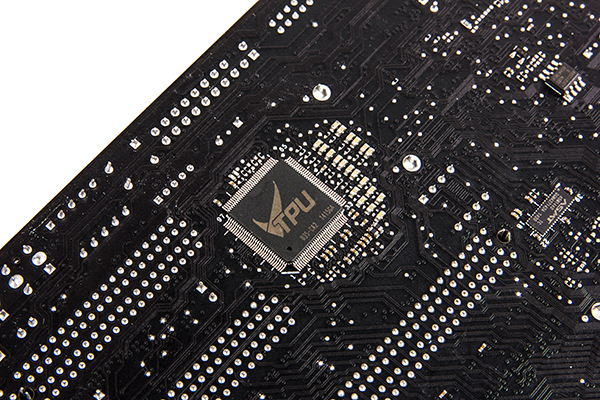

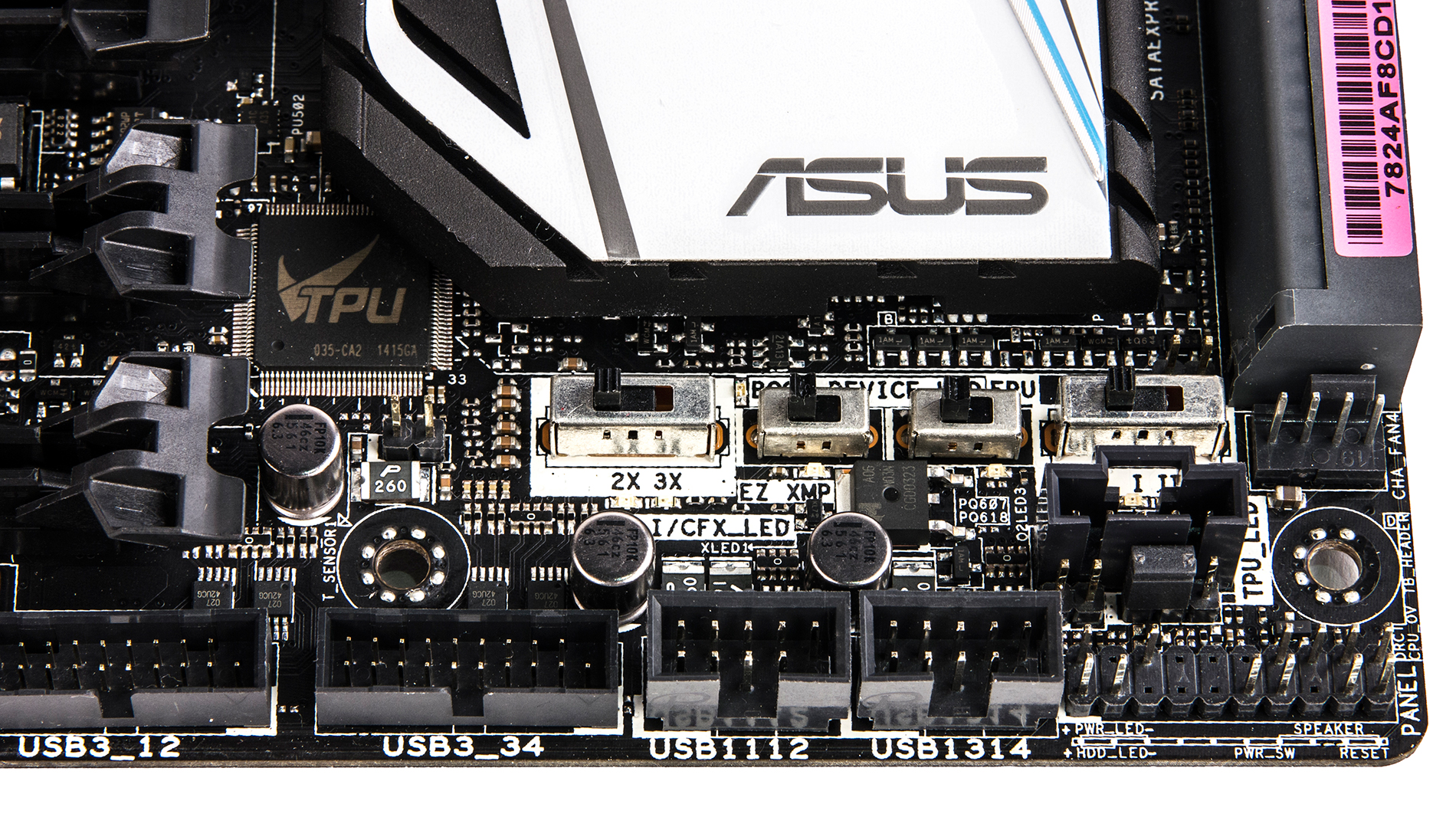

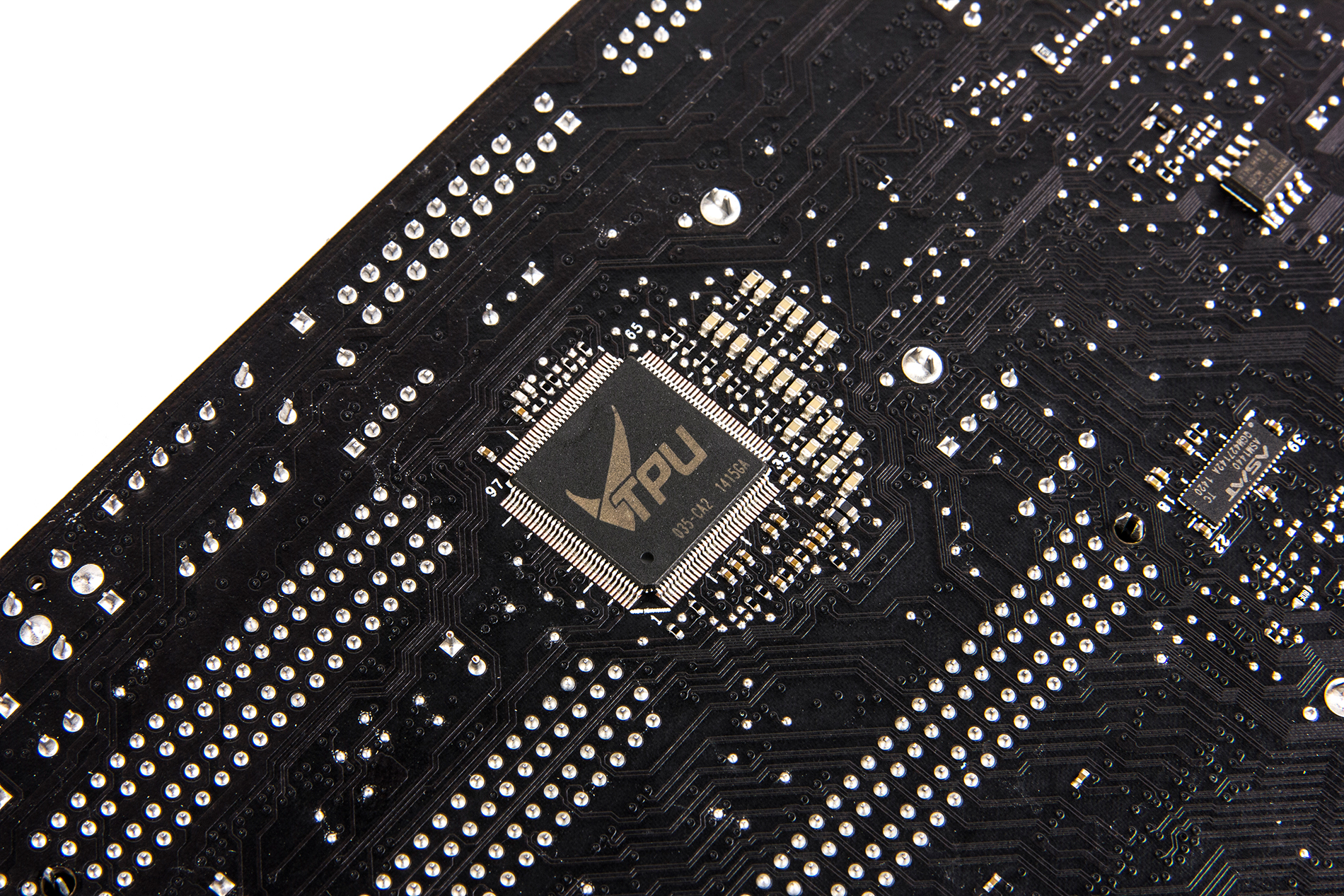

Есть и еще два переключателя: SLI/CFX switch и TPU switch. Переключатель SLI/CFX switch предназначен для конфигурации режимов SLI и CrossFire (запретить, установить режим для двух карт, установить режим для трех карт). Трехпозиционный переключатель TPU switch предназначен для автоматического разгона системы: можно запретить автоматический разгон, разрешить разгон только изменением коэффициента умножения или разрешить разгон за счет изменения коэффициента умножения и частоты BCLK.

Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет сильнее увеличивать напряжение на процессоре — расширяет доступный диапазон изменений. Кроме того, как и все последние топовые платы Asus, X99-Deluxe поддерживает технологию Dual Intelligent Processors 5 (5-Way optimization), которая пришла на смену технологии 4-Way Optimization. Об этой новой технологии мы уже писали, и здесь лишь напомним, что составными частями технологии 5-Way Optimization являются: TPU (разгон системы), EPU (энергоэффективность), Digi+ Power (управление цифровым питанием процессора), Fan Xpert 3 (настройка скоростного режима вентиляторов) и Turbo App (возможность настройки системы под каждое запускаемое приложение). На самой плате имеются переключатели EPU (Energy Processing Unit) и TPU (Turbo Processing Unit).

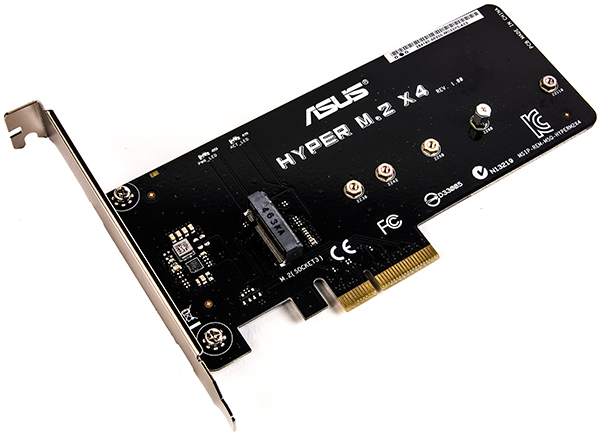

Ну и последняя особенность, которую стоит отметить, это наличие в комплекте опциональной платы Asus Hyper M.2 x4. Данная плата устанавливается в слот PCI Express x4 и представляет собой переходник с разъема PCI Express x4 на разъем M.2 (PCIe x4). Если установить эту плату в слот PCI Express 3.0 x16, то мы получим разъем M.2 на базе четырех линий PCI Express 3.0. Если же установить плату в слот PCI Express 2.0 x4, то мы получим разъем M.2 на базе четырех линий PCI Express 2.0. Одним словом, это универсальное решение. Причем разъем M.2 на плате Asus Hyper M.2 x4 поддерживает установку SSD-накопителей четырех типоразмеров: 2230, 2242, 2260 и 2280.

Система питания

Как и большинство плат, модель Asus X99-Deluxe имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

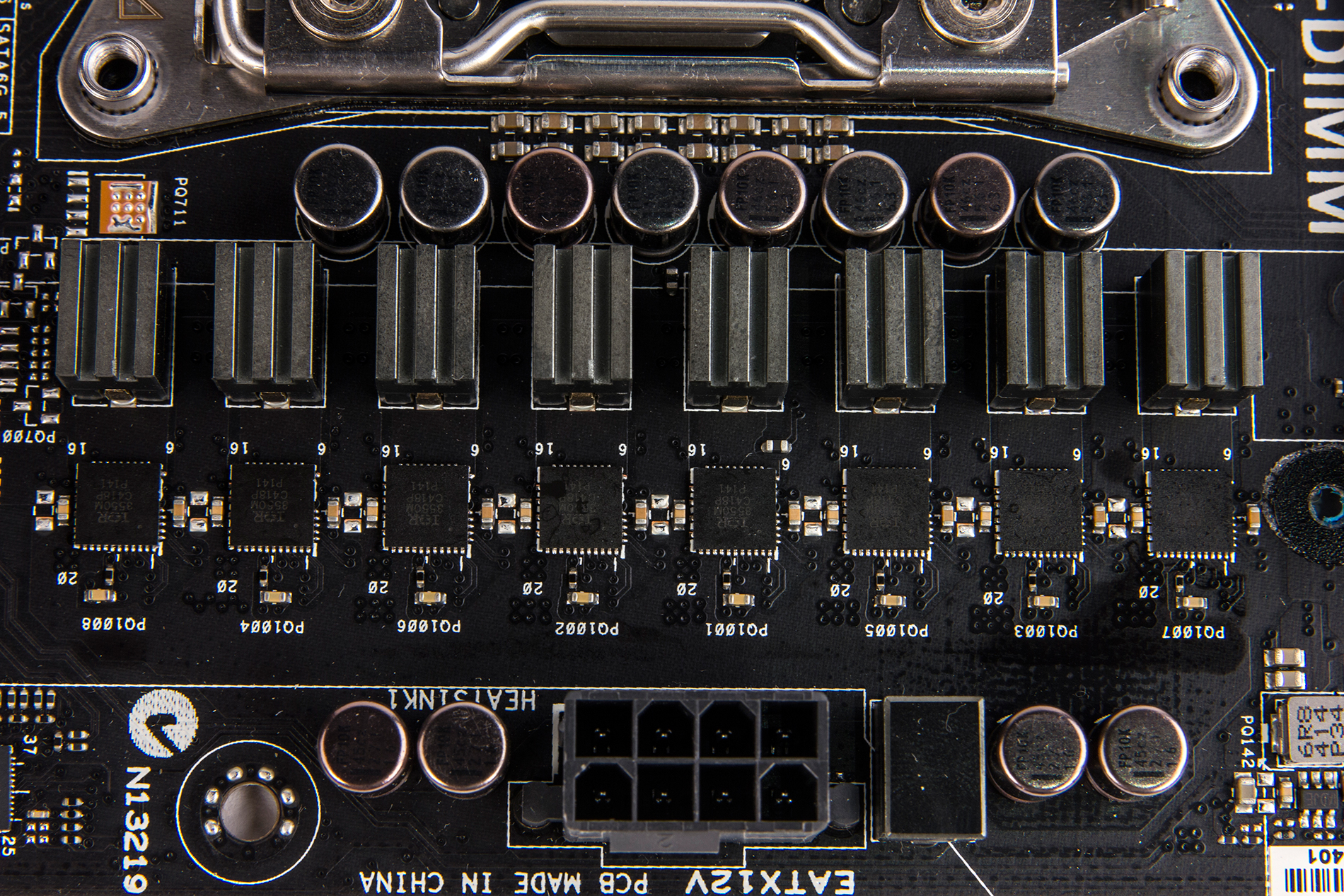

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257. Сами каналы питания построены с использованием DrMOS-микросхем International Rectifier IR3550, которые объединяют в себе по два MOSFET-транзистора и управляющий MOSFET-драйвер.

Система охлаждения

Для охлаждения чипов DrMOS регулятора напряжения питания процессора на плате имеется два радиатора, соединенные тепловой трубкой, которые расположены рядом с процессорным разъемом. Собственно, DrMOS-чипы накрывает только один радиатор, а второй используется просто как дополнение к первому.

Кроме того, есть еще один составной радиатор из двух частей, связанных тепловой трубкой. Один радиатор закрывает чипсет, а второй опять-таки является дополнением к первому.

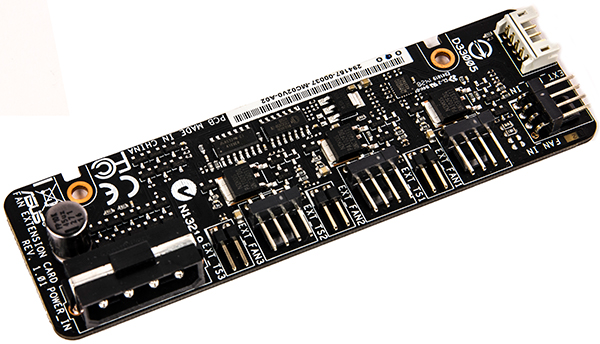

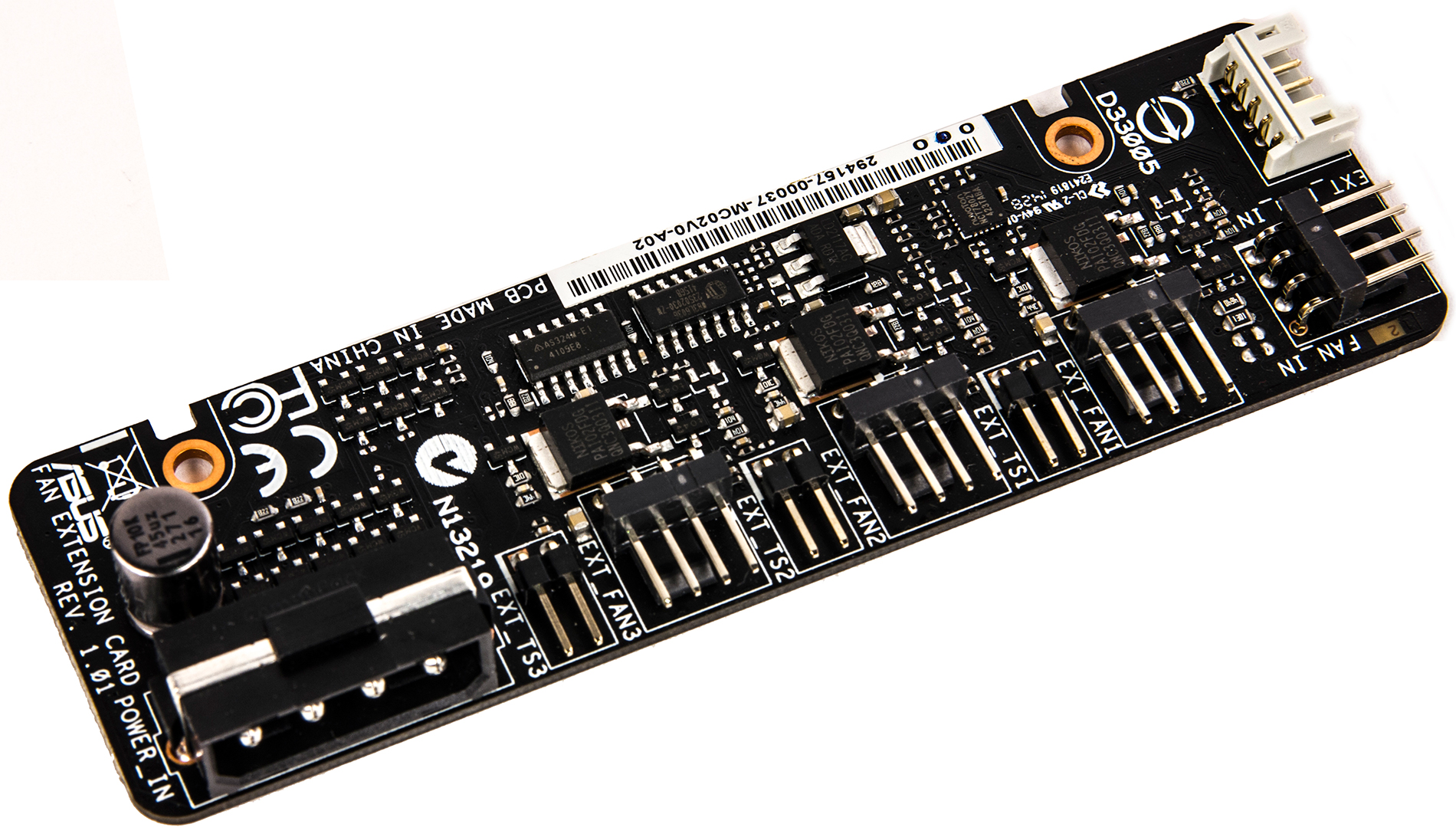

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов. Кроме того, если такого количества окажется недостаточно, то в комплекте к плате поставляется и дополнительная карта Fan Extension Card, которая позволяет подключить еще три дополнительных вентилятора и три термодатчика. Отметим, что управлять вентиляторами, подключенными к плате Fan Extension Card, можно через настройки UEFI BIOS.

Аудиоподсистема

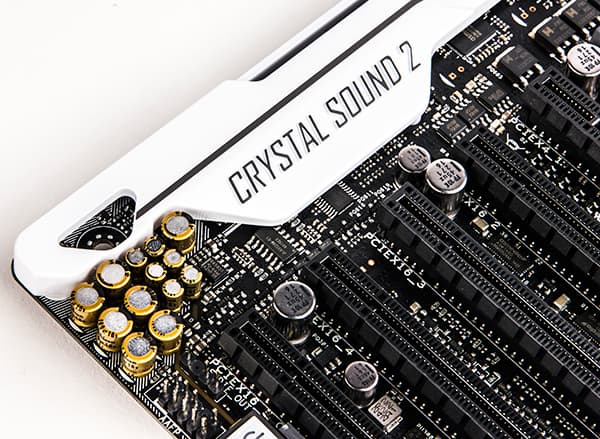

Аудиоподсистема платы Asus X99-Deluxe включает в себя популярный HDA-аудиокодек Realtek ALC1150, а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-Deluxe получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,09
Отлично
Уровень шума, дБ (А)
−92,1
Очень хорошо
Динамический диапазон, дБ (А)
92,1
Очень хорошо
Гармонические искажения, %
0,0042
Очень хорошо
Гармонические искажения + шум, дБ(A)
−82,7
Хорошо
Интермодуляционные искажения + шум, %
0,0011
Очень хорошо
Взаимопроникновение каналов, дБ
−85,0
Отлично
Интермодуляции на 10 кГц, %
0,0073
Отлично
Общая оценка
Очень хорошо

UEFI BIOS

Если говорить об UEFI BIOS, то на плате Asus X99-Deluxe он по интерфейсу и возможностям очень похож на UEFI BIOS, реализованный на платах Asus c чипсетом Intel Z97. Конечно, с учетом специфики чипсета Intel X99 есть и отличия, но в целом все очень похоже.

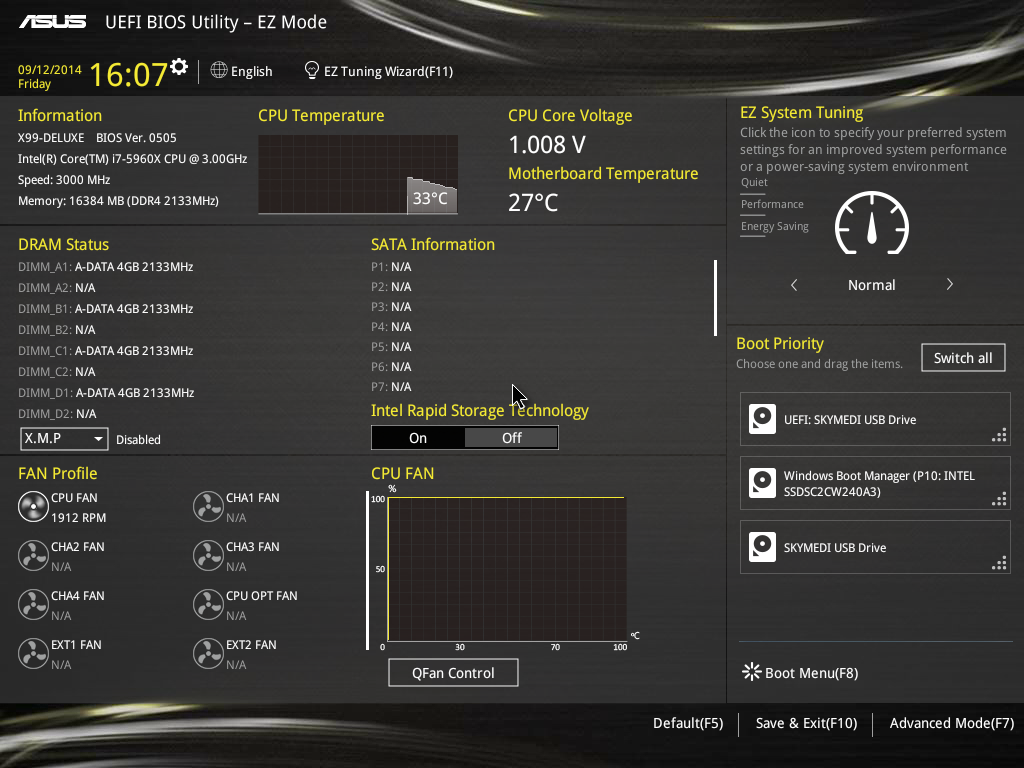

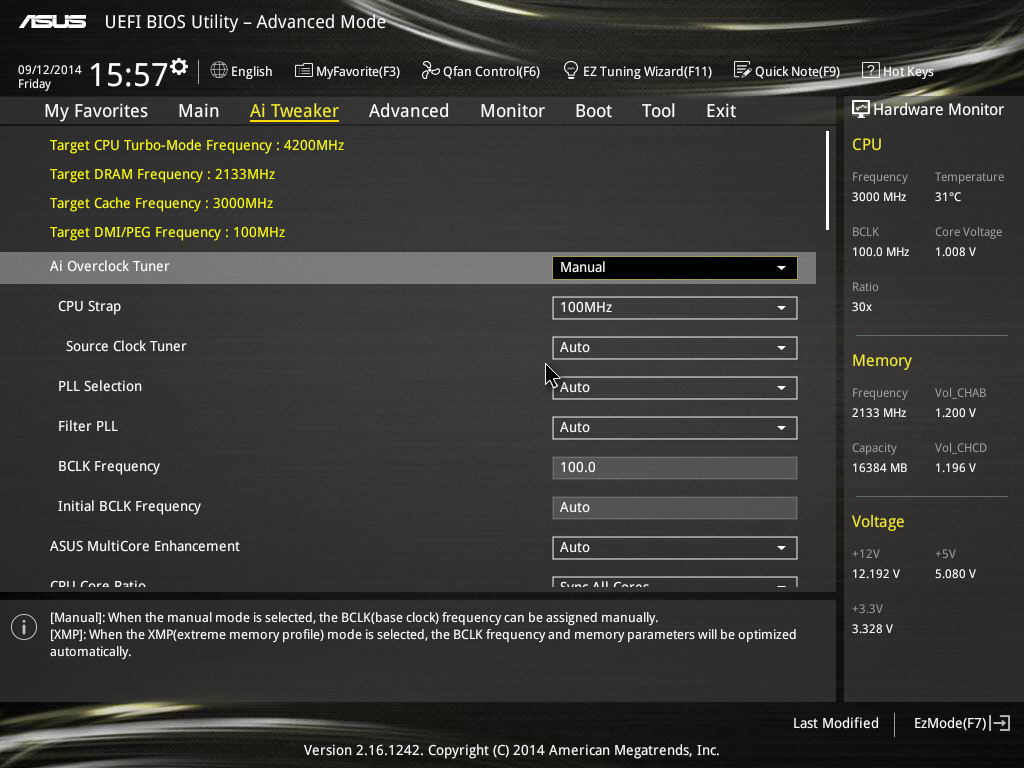

UEFI BIOS имеет два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode.

UEFI BIOS имеет два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode. Для разгона процессора и памяти предусмотрена традиционная вкладка Ai Tweaker. На этой вкладке можно задать частоту BCLK, задать коэффициент умножения и т. д. Одним словом, здесь все точно также, как и на других платах Asus с чипсетами Intel 9-й серии.

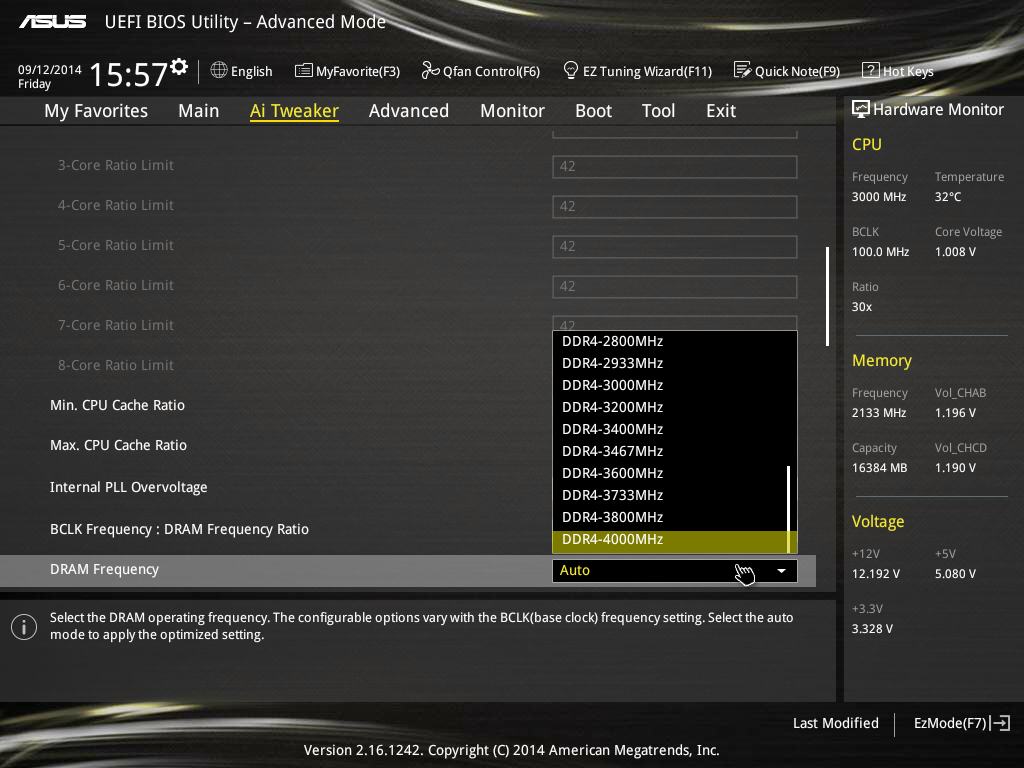

Что касается памяти, то в UEFI BIOS можно выбрать режим вплоть до DDR4-4000.

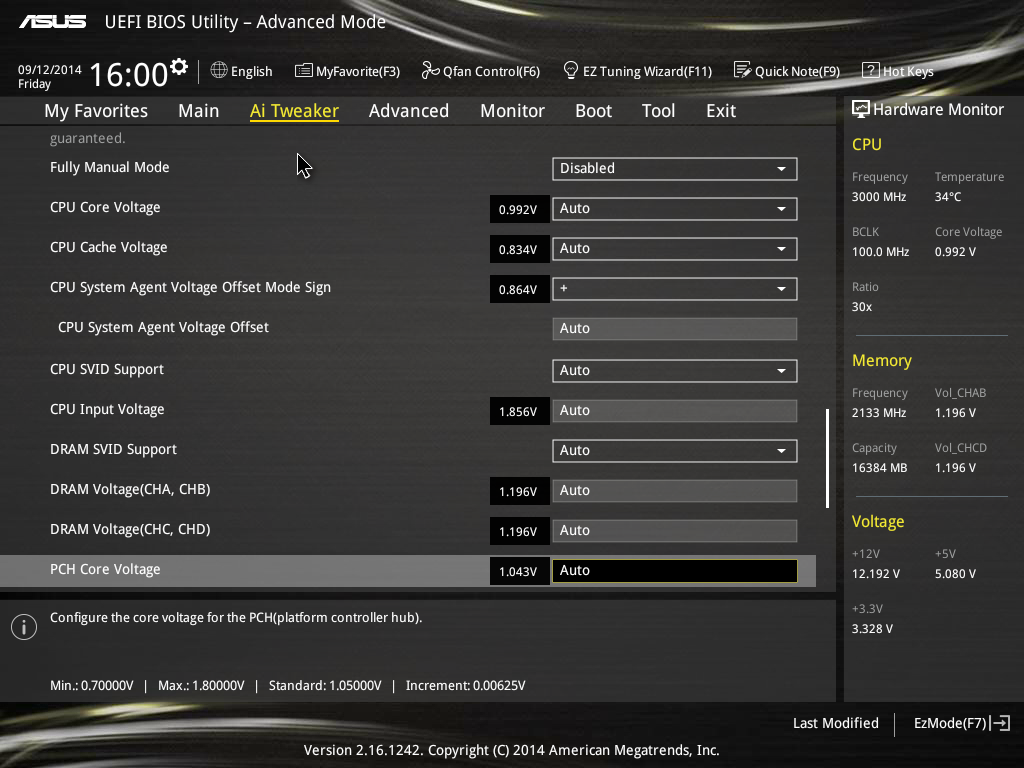

также имеется возможность задать напряжение питания для ядер процессора, кэша, памяти и т. д.

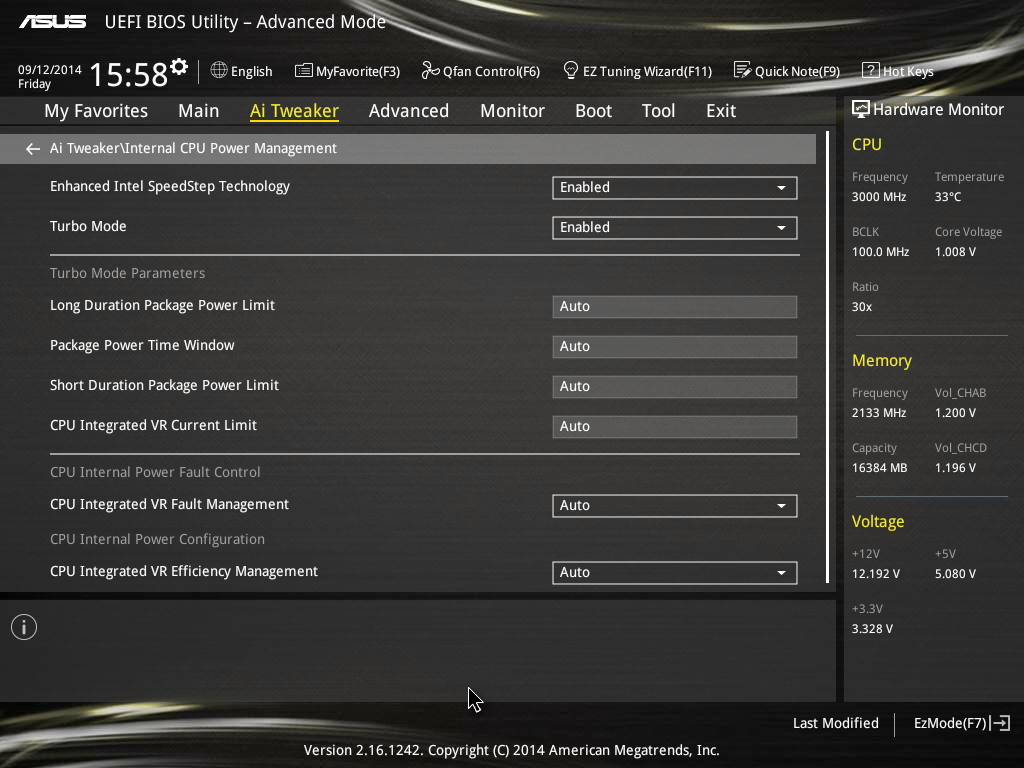

Конечно же, имеется возможность настроить режим Turbo Mode.

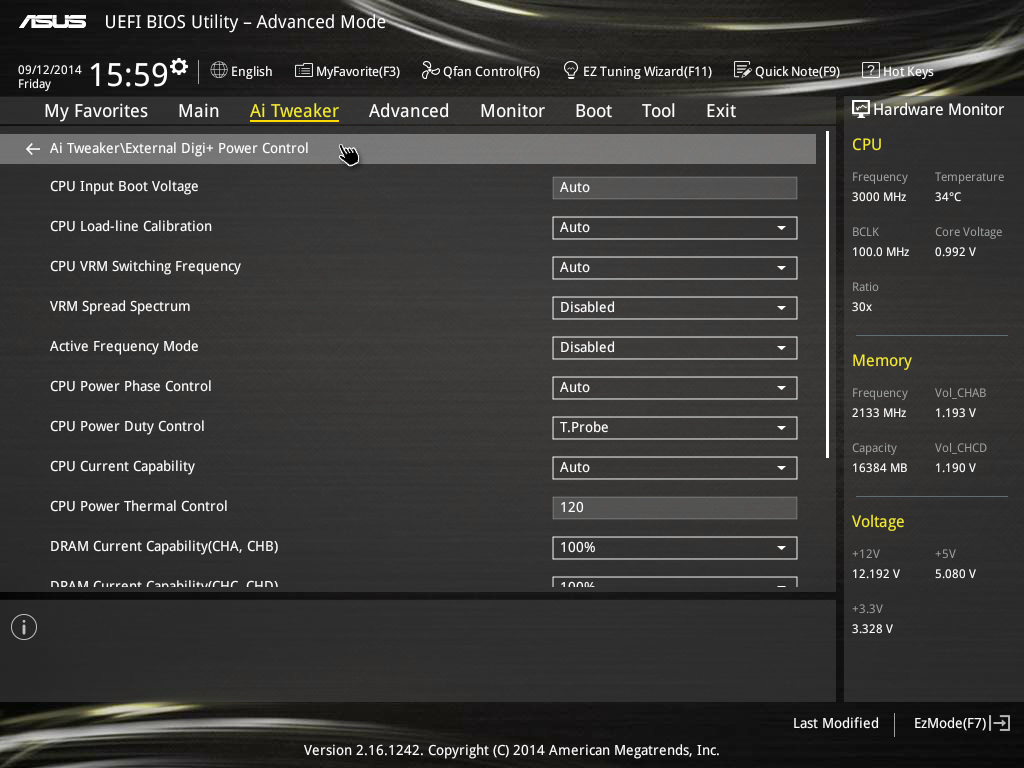

Предусмотрена и возможность настройки внешнего регулятора питания процессора.

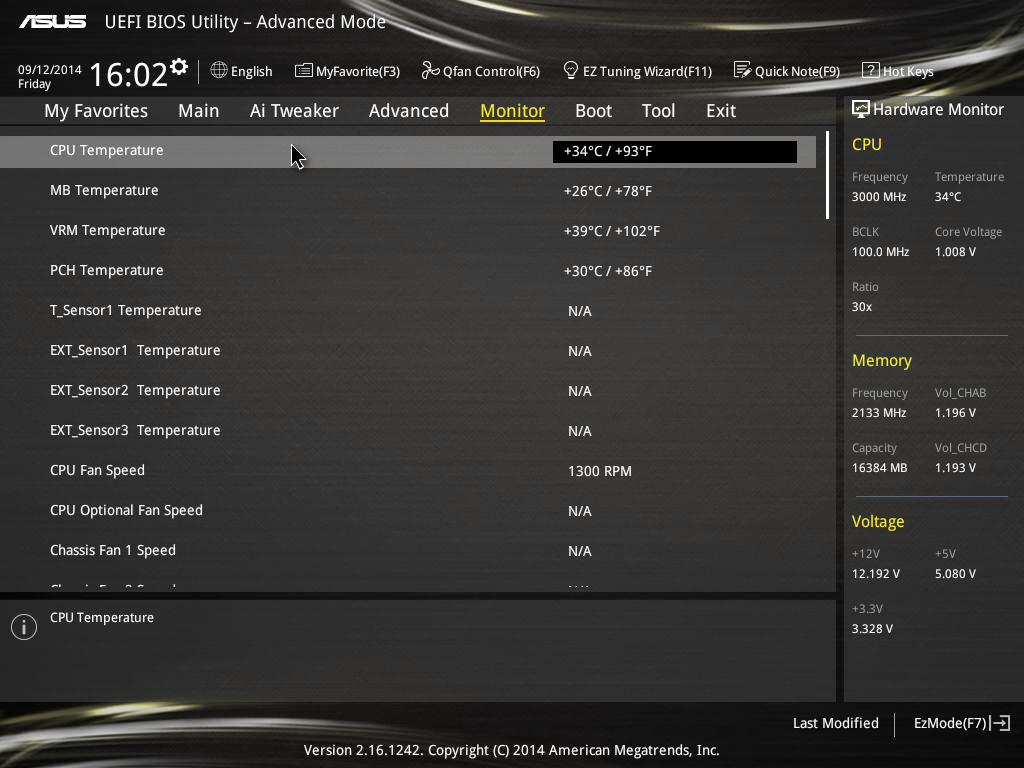

На вкладке Monitoring можно посмотреть значение температуры от встроенных термодатчиков, а также от подключенных термодатчиков (при подключении карты Fan Extension).

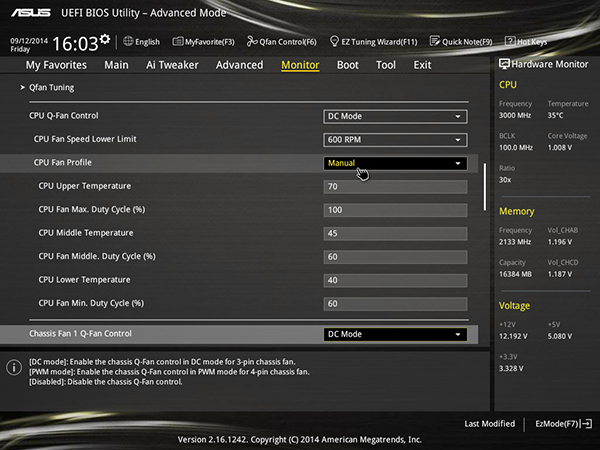

Кроме того, UEFI BIOS позволяет производить настройку скоростного режима подключенных к плате вентиляторов.

Мы не станем приводить результаты разгона, полученные нами для восьмиядерного процессора Intel Core i7-5960X, поскольку в ближайшее время на нашем сайте появится отдельная статья об этом процессоре, где соответствующие результаты будут приведены.

Выводы

Итак, давайте подведем итог. Прежде всего, еще раз отметим, что плата Asus X99-Deluxe — это исключительно нишевый продукт, не ориентированный на массового пользователя. С одной стороны, эта плата — для тех энтузиастов и геймеров (причем геймеров по жизненной идеологии), кто не терпит компромиссов и хочет иметь самый «навороченный» и самый мощный компьютер. Вопрос о том, зачем такой компьютер нужен этим пользователям, совершенно неуместен. Тут главное даже не его производительность, а тот факт, что он очень дорогой и эксклюзивный. Безусловно, такие пользователи есть, и они купят и плату стоимостью более 17 тысяч рублей, и восьмиядерный процессор Haswell-E стоимостью более 40 тысяч рублей, дорогую DDR4-память и т. д.

С другой стороны, эту плату можно рассматривать и как основу для высокопроизводительной рабочей станции или однопроцессорного сервера приложений. В этой категории продуктов стоимость решений начинается от 100 тысяч рублей, и данная плата вместе с процессором Haswell-E вполне вписывается в эту ценовую категорию. Впрочем, основа для рабочей станции — это все равно нишевый продукт, не ориентированный на массовый рынок.

Естественно, что плата, ориентированная на 1-2% рынка, не делает погоды для производителя. Для Asus это не способ заработать, а возможность продемонстрировать свой потенциал лидера рынка. С технической точки зрения плата очень интересная и представляет собой квинтэссенцию технологических наработок компании.

Плата Asus X99-Deluxe несомненно заслужила нашу редакционную награду Original Design.
