Материнская плата ASRock Z170 OC Formula


В этой статье мы рассмотрим очередную новинку компании ASRock на чипсете Intel Z170 — плату ASRock Z170 OC Formula, которая, как следует из названия, ориентирована на любителей разгона. Эта плата пришла на смену модели ASRock Z97 OC Formula, а потому будет интересно сравнить ASRock Z170 OC Formula и ASRock Z97 OC Formula.

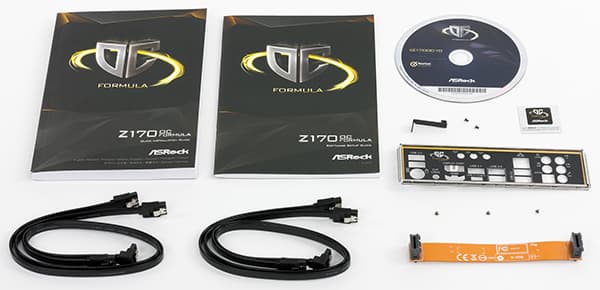

Комплектация и упаковка

Плата ASRock Z170 OC Formula поставляется в большой картонной коробке с ручкой, на которой расписаны все ее достоинства и даже приводится краткая спецификация. Сам дизайн упаковки точно такой же, как и в случае платы ASRock Z97 OC Formula. Комплект поставки стандартный: кроме самой платы имеется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы и мостик SLI для двух видеокарт. Ранее (в модели ASRock Z97 OC Formula) поставлялся еще и специальный кабель HDD Saver Cable, но теперь его нет. Зато есть мелкие винтики для установки плат с разъемом M.2 и монтажный комплект (винтики и скоба) для установки модуля Wi-Fi.


Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z170 OC Formula приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
2 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x1
1 × PCI Express 2.0 x1
1 × Mini-PCI Express (для WiFi модуля)
3 × M.2 (PCIe 3.0 x4 и SATA 6 Гбит/с)
SATA-разъемы
10 × SATA 6 Гбит/с (включая шесть портов в составе трех разъемов SATA Express)
3 × SATA Express (чипсет)
USB-разъемы
9 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)

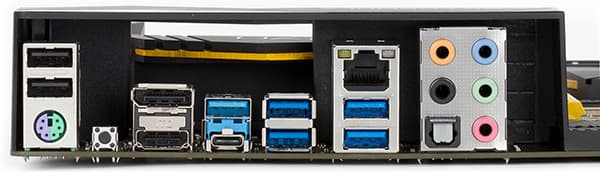

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
2 × USB 2.0
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
3 × SATA Express
6 разъемов для подключения 4-контактных вентиляторов
1 вертикальный порт USB 3.0
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения TPM-модуля
1 разъем Thunderbolt 2 AIC Connector
1 разъем Thunderbolt 3 AIC Connector
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12793044
Розничные предложения L-12793044-10

Форм-фактор

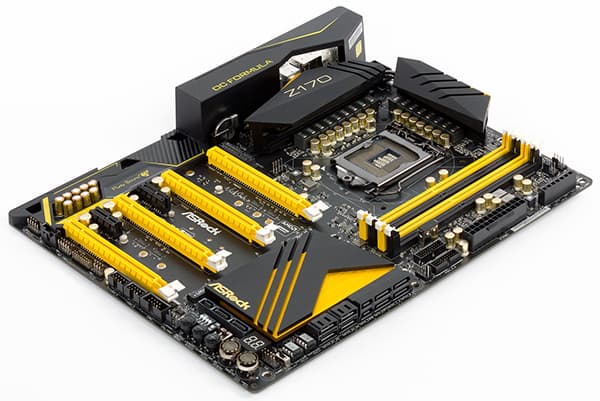

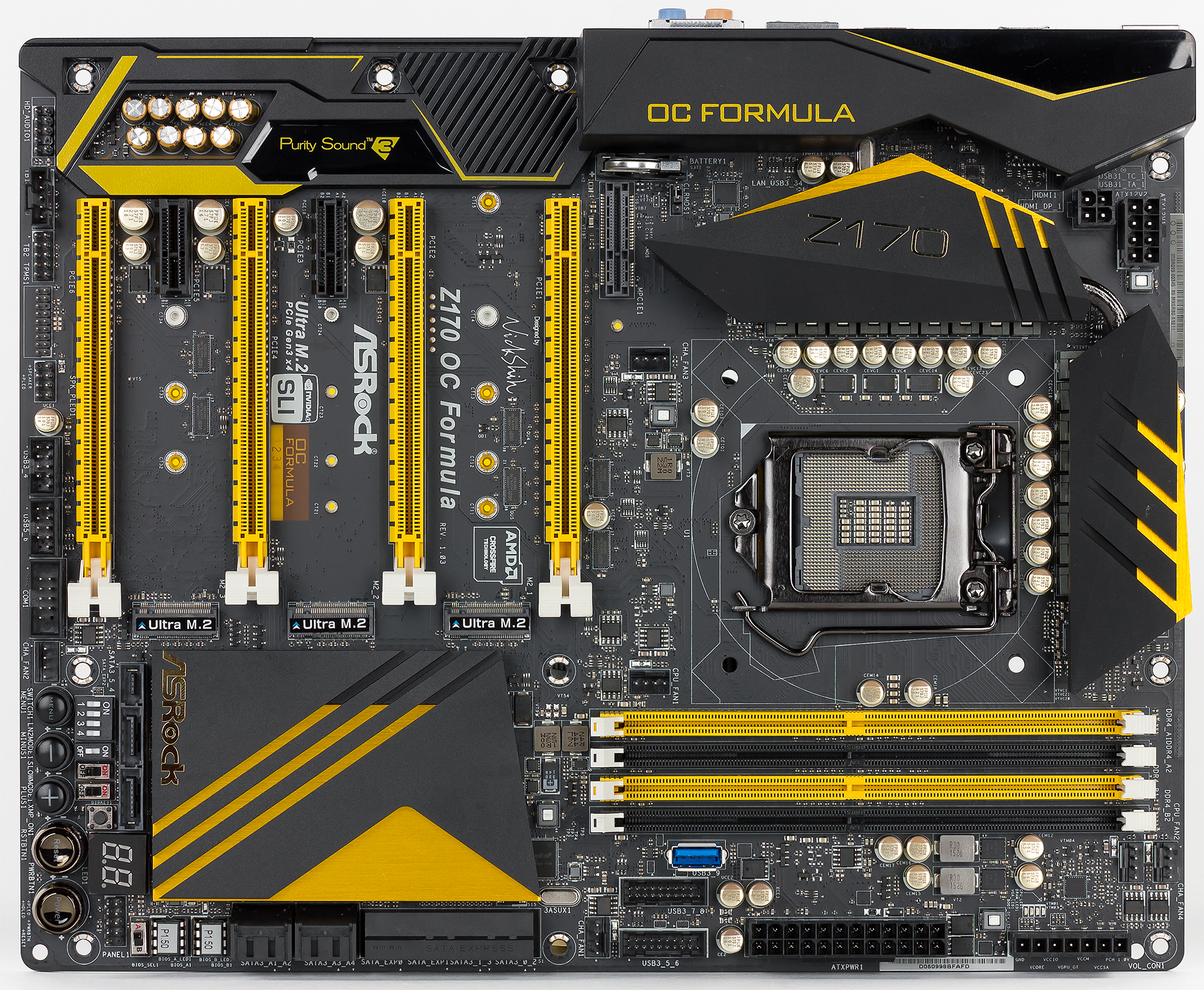

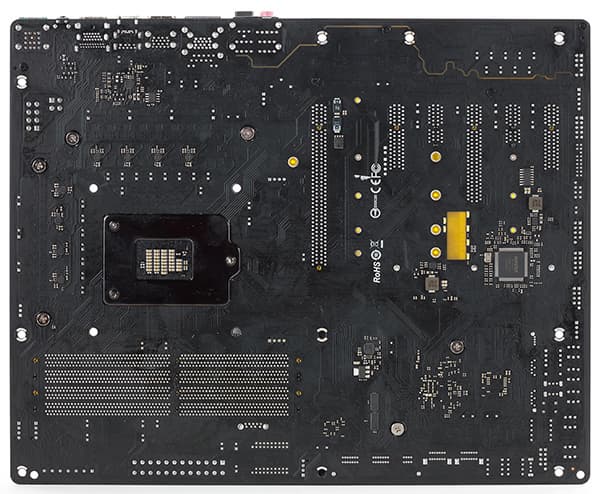

Плата ASRock Z170 OC Formula выполнена в полноценном форм-факторе ATX (305 × 244 мм), а для ее монтажа в корпус предусмотрены десять отверстий.


Чипсет и процессорный разъем

Плата ASRock Z170 OC Formula основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core шестого поколения (Skylake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR4-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (при использовании 16-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при установке модулей. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

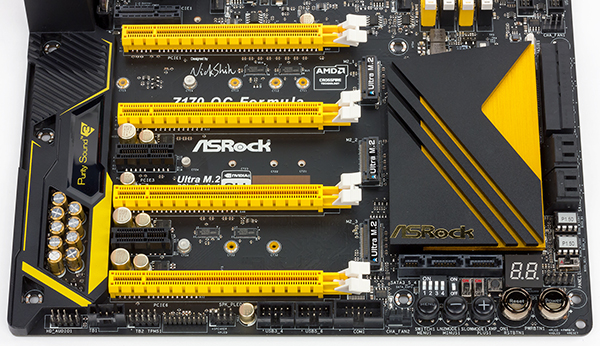

Для установки видеокарт или плат расширения на материнской плате ASRock Z170 OC Formula предусмотрены четыре слота с форм-фактором PCI Express x16 (PCIE_1, PCIE_2, PCIE_4 и PCIE_6), слот PCI Express 3.0 x1, слот PCI Express 2.0 x1 и один вертикальный слот Mini-PCI Express.

Четыре слота с форм-фактором PCI Express x16 (PCIE_1, PCIE_2, PCIE_4 и PCIE_6) имеют желтый цвет. Первый (если считать от процессора) слот PCIE_1 поддерживает режимы работы x16 и x8, то есть это слот PCI Express 3.0 x16. Третий слот (PCIE_4) с форм-фактором PCI Express x16 поддерживает режимы работы x8 и x4, то есть это слот PCI Express 3.0 x8. Второй (PCIE_2) и четвертый (PCIE_6) слоты с форм-фактором PCI Express x16 поддерживают только режимы работы x4, то есть являются слотами PCI Express 3.0 x4.

Если используется только первый слот (PCIE_1), то он будет работать в режиме x16. Если используются одновременно первый (PCIE_1) и третий (PCIE_4) слоты, то они будут работать в режимах х8. Если же одновременно используются первый (PCIE_1), второй (PCIE_2) и третий (PCIE_4) слоты, то схема работы будет x8/x4/x8, ну а если используется все четыре слота, то схема работы будет x8/x4/x4/x4.

Напомним, что процессор Skylake имеет только 16 линий PCIe 3.0 и реализовать режимы работы x8/x4/x8 и x8/x4/x4/x4, используя для этого только процессорные линии PCIe 3.0, невозможно (не хватает четырех линий). Ну а поскольку на плате нет дополнительного коммутатора линий PCIe 3.0, то логично предположить, что один из слотов PCI Express 3.0 x4 с форм-фактором PCI Express x16 (PCIE_2 или PCIE_6) реализован на базе чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает возможность объединения нескольких видеокарт (режимы Nvidia SLI и AMD CrossFire).

Итак, один из слотов PCI Express 3.0 x4 (в форм-факторе PCI Express x16) на плате ASRock Z170 OC Formula реализован с использованием четырех чипсетных линий (портов) PCIe 3.0.

Еще один слот PCI Express 3.0 x1 также реализован с использованием одной чипсетной линии PCIe 3.0. А вот слот PCI Express 2.0 x1 реализован несколько иначе. Дело в том, что на плате имеется коммутатор ASMedia ASM1187e на 8 линий PCIe 2.0 (один вход PCIe 2.0 и семь выходов PCIe 2.0). И слот PCI Express 2.0 x1 реализован на базе одной из линий PCIe 2.0 от коммутатора ASMedia ASM1187e.

Вертикальный слот Mini-PCI Express также реализован на базе одной линии PCIe 2.0 от коммутатора ASMedia ASM1187e.

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2304@24 Гц или 3840×2160@60 Гц) и HDMI 1.4 (максимальное разрешение 4096×2304@24 Гц).

SATA-порты, разъемы SATA Express и M.2

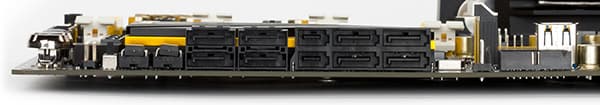

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с, три разъема SATA Express, а также три разъема M.2.

Шесть портов SATA 6 Гбит/с в составе трех разъемов SATA Express реализованы на базе интегрированного в чипсет SATA-контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Напомним, что в разъеме SATA Express задействуются еще и два чипсетных порта PСIe 3.0.

Еще четыре отдельных порта SATA 6 Гбит/с реализованы на базе двух двухпортовых контроллеров ASMedia ASM1061. Но для этих портов возможность создания RAID-массивов уже не предусмотрена.

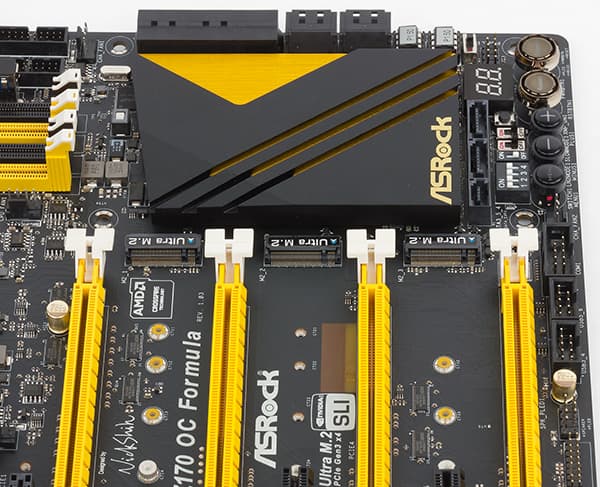

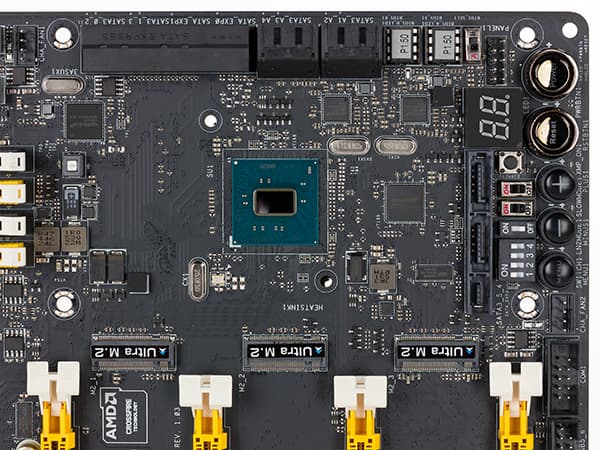

Три разъема M.2 на плате ASRock Z170 OC Formula поддерживают как устройства SATA 6 Гбит/с, так и устройства PCIe 3.0 x4. Соответственно, для реализации каждого разъема M.2 задействуется четыре чипсетных порта PСIe 3.0 и порт SATA 6 Гбит/с.

Разъемы M.2 поддерживает установку накопителей с типоразмером 2230/2242/2260/2280/22110.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате ASRock Z170 OC Formula предусмотрено девять портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1. Четыре порта USB 3.0, два порта USB 2.0 и два порта USB 3.1 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (два разъема для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0). Кроме того, на самой плате имеется еще один вертикальный порт USB 3.0)

Все порты USB 2.0 реализованы через чипсет Intel Z170. Порты USB 3.0 также реализованы через чипсет, но по-разному. Дело в том, что на плате имеется четырех портовый USB 3.0 хаб ASMedia ASM1074. Этот хаб использует один чипсетный порт USB 3.0 и дает на выходе четыре порта USB 3.0. Логично предположить, что девять портов USB 3.0 реализованы следующим образом: пять портов USB 3.0 реализованы непосредственно через чипсет, еще один чипсетный порт USB 3.0 используется для подключения хаба ASMedia ASM1074, через который реализовано еще четыре порта USB 3.0.

Четыре порта USB 3.0, которые выведены на заднюю панель платы, а также вертикальный порт USB 3.0 реализованы непосредственно через чипсет.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142. Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям 3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком. На некоторых платах контроллеры USB 3.1 подключаются к двум линиям PCIe 3.0, однако есть и платы, где они подключаются к одной. Как именно подключен контроллер ASMedia ASM1142 на плате ASRock Z170 OC Formula (к одной или двум линиям PCIe 3.0) в документации не оговаривается. Однако, как выяснилось в ходе общения со специалистами компании ASRock, на данной плате контроллер ASMedia ASM1142 подключен только по одной линии PCIe 3.0.

Отметим, что два порта USB 3.1 выведены на заднюю панель платы, причем один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате ASRock Z170 OC Formula имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения один чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате ASRock Z170 OC Formula.

На этой плате интегрировано очень много всего и понятно, что одновременно это все работать не может. В руководстве пользователя оговаривается, что каждый из трех разъемов M.2 разделяем с одним из разъемов SATA Express и портами SATA 6 Гбит/с, входящими в этот разъем. То есть можно использовать либо разъем M.2 (для SATA или PCIe устройств), либо разделяемый с ним разъем SATA Express (или порты SATA 6 Гбит/с, входящие в этот разъем). Соответственно, для каждого разъема M.2 и разделяемого с ним разъема SATA Express требуется в совокупности четыре порта PCIe и два порта SATA (причем не одновременно, а либо одно, либо другое). Для трех разъемов M.2 и трех разъемов SATA Express требуется лишь 12 портов PCIe 3.0 и 6 портов SATA 6 Гбит/с. Можно сказать и иначе: для трех разъемов M.2 и трех разъемов SATA Express требуется 12 чипсетных высокоскоростных портов ввода/вывода, которые могут быть сконфигурированы либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с.

Впрочем, одного лишь разделения разъемов M.2 и разъемов SATA явно недостаточно. Давайте вспомним, что на плате имеется еще слот PCI Express 2.0 x1, слот PCI Express 3.0 x4, разъем mini-PCI Express, сетевой контроллер, два SATA-контроллера ASMedia ASM1061 и USB 3.1 контроллер ASMedia ASM1142. Под все эти контроллеры, слоты и разъемы требуется еще 10 портов PCIe. Поэтому, на плате используется дополнительный коммутатор ASMedia ASM1187e на восемь линий PCIe 2.0. Этот коммутатор подключен по одной линии PCIe 2.0 к чипсету и дает на выходе семь линий PCIe 2.0. Важно, что именно подключено к этому коммутатору. Понятно, что слот PCI Express 2.0 x1 и разъем mini-PCI Express реализованы через коммутатору ASMedia ASM1187e. Осталось выяснить, какие еще контроллеры к нему подключены. В принципе, здесь все просто и есть только один возможный вариант подключения, если учесть, что контроллер Intel i219V может быть подключен только напрямую к чипсету (это сетевой контроллер PHY-уровня). С учетом контроллера Intel i219V получаем следующий список устройств (контроллеров, слотов и разъемов), которые могут быть подключены только к чипсетным портам PCIe:

  • ASMedia ASM1187e — один порт
  • слот PCIe 3.0 x1 — один порт
  • слот PCIe 3.0 x4 (в форм-факторе PCIe x16) — четыре порта
  • M.2_1/SATA Express_1 — четыре порта
  • M.2_2/SATA Express_2 — четыре порта
  • M.2_3/SATA Express_3 — четыре порта
  • ASMedia ASM1142 — один порт
  • Intel i219V — один порт

Как видим, задействованы все 20 доступных чипсетных портов PCIe (именно столько портов PCIe доступно в чипсете Intel Z170 при условии, что реализовано 6 портов USB 3.0). Соответственно, к коммутатору ASMedia ASM1187e подключены:два SATA-контроллера ASMedia ASM1061, разъем mini-PCI Express и один слот PCI Express 2.0 x1.

Если же учесть, что через чипсет реализовано 6 портов USB 3.0 (пять отдельных портов и один порт для хаба ASMedia ASM1074), то получаем, что всего используется 26 высокоскоростных портов ввода/вывода чипсета Intel Z170, то есть ровно столько, сколько имеется в наличии.

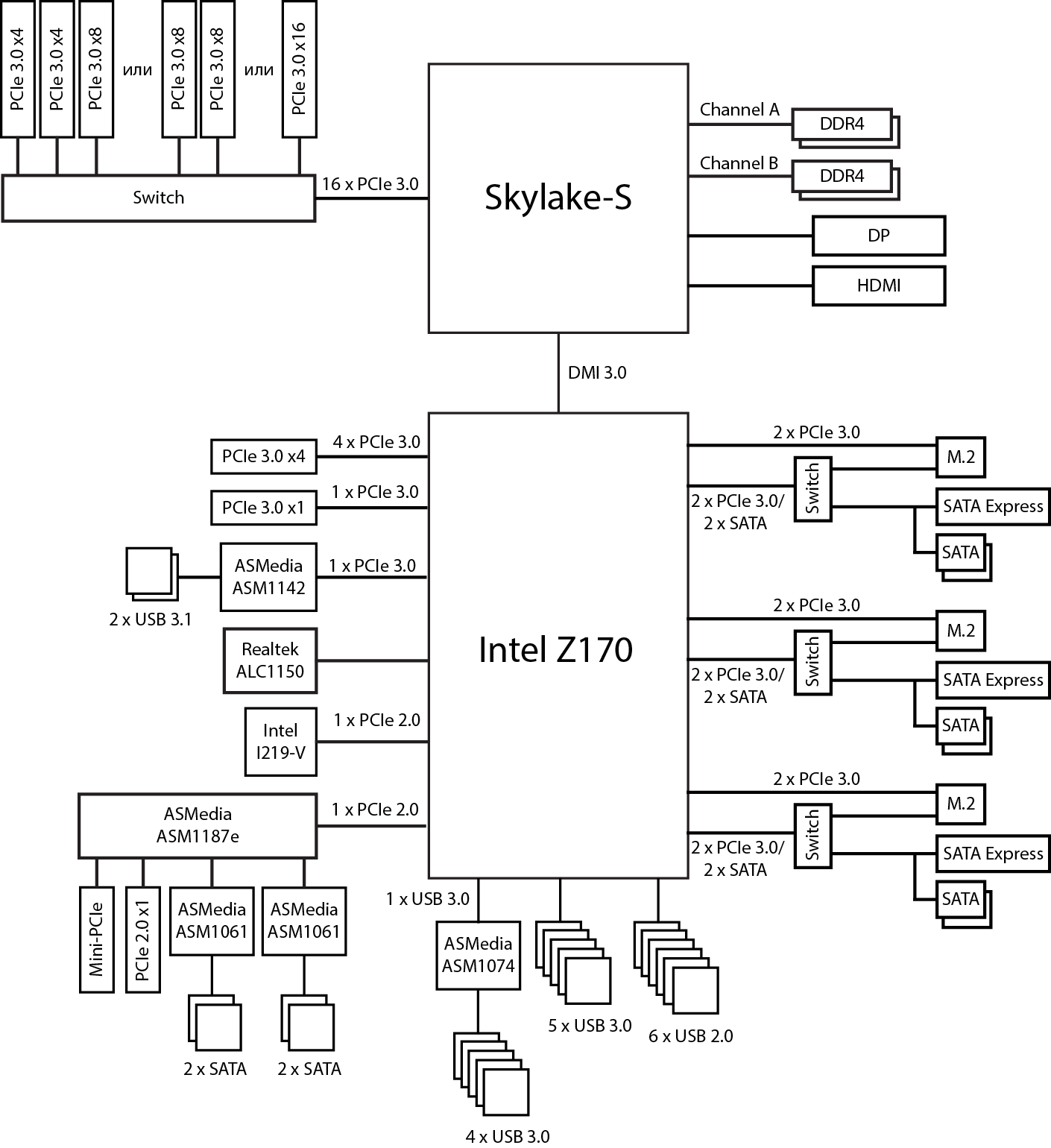

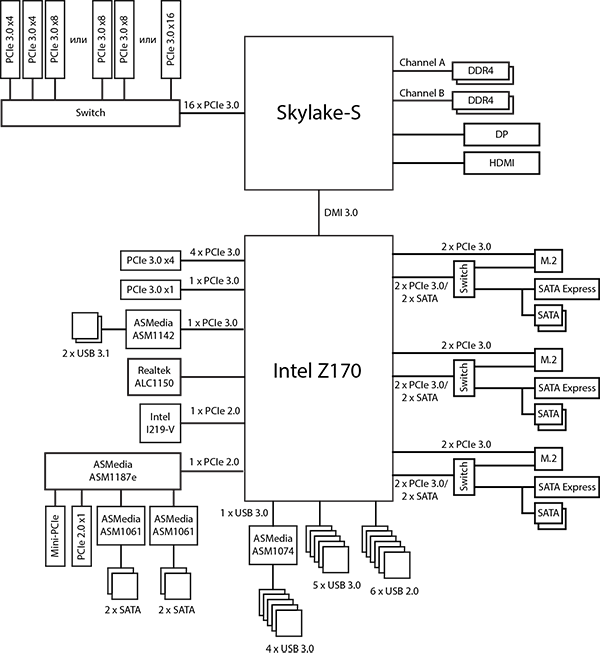

Блок-схема платы ASRock Z170 OC Formula приведена на рисунке.

Дополнительные особенности

Среди дополнительных особенностей платы ASRock Z170 OC Formula можно отметить наличие разъема PS/2 для подключения мыши и клавиатуры и разъема для подключения COM-порта на выносной планке.

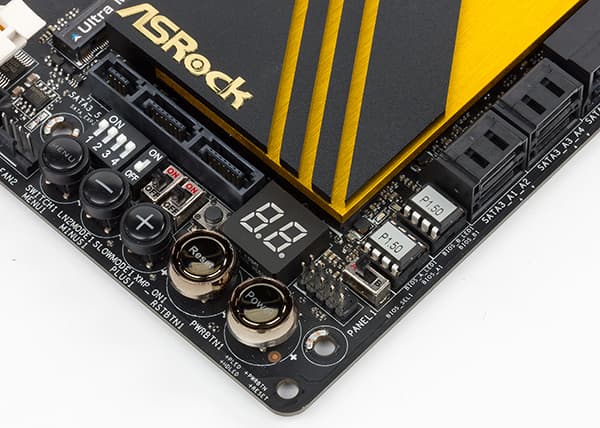

К другим особенностям платы можно отнести наличие кнопок включения и перезагрузки, индикатора POST-кодов и кнопки сброса настроек BIOS, которая расположена на задней панели платы. Кроме того, на плате имеется две микросхемы BIOS, а специальный переключатель позволяет выбирать, какую именно микросхему BIOS использовать для работы.

Есть на плате ASRock Z170 OC Formula и четырехпозиционный конфигуратор работы слотов PCI Express x16, который позволяет отключить любой из этих слотов.

Кроме того, имеется и две кнопки («+» и «−») быстрого разгона системы (Rapid OC), которые позволяют увеличивать и уменьшать тактовую частоту работы процессора. Правда, тут стоит сделать одно замечание. Для того, чтобы эти кнопки заработали, нужно дополнительно установить утилиту Rapid OC.

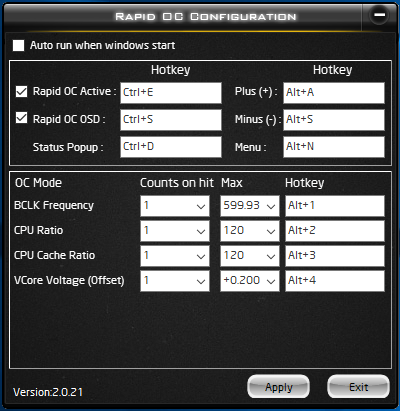

Данная утилита позволяет производить разгон процессора и без использования кнопок Rapid OC, а просто назначая для разгона комбинации клавиш.

После этого, однократное нажатие на кнопку «+» будет увеличивать на один шаг коэффициент умножения процессора, а нажатие на кнопку «−», соответственно, уменьшать.

Кроме того, можно задать и изменение напряжения на ядре процессора при его разгоне.

Имеется на плате и кнопка «Menu», которую можно использовать в паре с утилитой Rapid OC для переключения между пунктами меню.

Следующая особенность — это наличие специфических для оверклокинга переключателей Slow Mode и LN2. В режиме Slow Mode процессор работает на минимальной частоте, а переключатель LN2 (он присутствует на большинстве плат, ориентированных на разгон) используется в случае охлаждения процессора жидким азотом.

Есть на плате и такой переключатель, как XMP, который позволяет автоматически активировать режим работы памяти с XMP-профилем.

Есть на плате и кнопка Direct Button, которая предназначен для того, чтобы заходить в настройки UEFI BIOS после перезагрузки платы.

Как видим, различных кнопок и переключателей на плате очень много, однако, не стоит забывать, что все они доступны только в том случае, если плата не устанавливается в корпус ПК.

Впрочем, на этом список особенностей платы ASRock Z170 OC Formula не заканчивается. Следующее, о чем стоит сказать, это наличие контактных разъемов (V-probe) для измерения напряжения на процессоре, памяти и т. д. Опять-таки такие контактные разъемы присутствуют именно на тех платах, которые ориентированы на разгон.

Система питания

Для подключения блока питания на плате ASRock Z170 OC Formula предназначены 24-контактный, 8-контактный и 4-контактный разъемы.

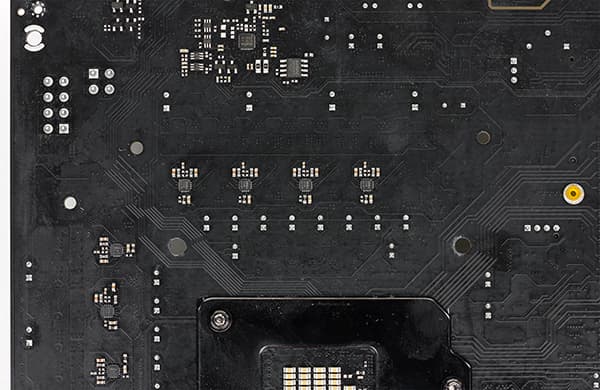

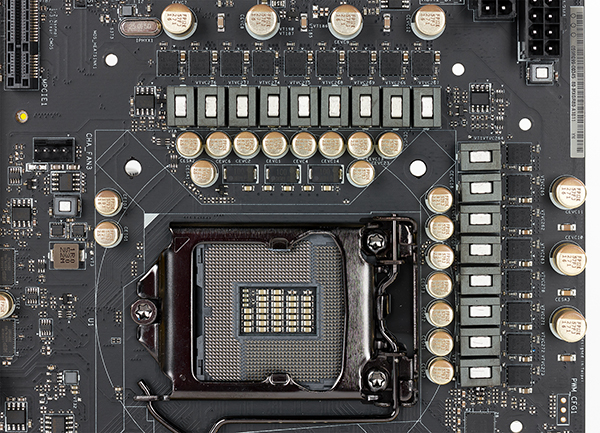

Регулятор напряжения питания процессора является 18-канальным и построен по схеме 12+4+1+1 (VCC (VCore)+ VCCGT (Graphic core) +VCCSA (System Agent)+VCCIO (CPU IO)). То есть для ядер процессора используется 12 каналов питания.

В качестве PWM-контроллера используется IR35201 компании International Rectifier. Этот контроллер работает по схеме 6+2 фазы, и 6 фаз используется для питания ядер процессора, а еще 2 фазы — для питания графического ядра. Для поучения 12 каналов питания ядер процессора и 4 каналов питания графического ядра используются удвоители фаз IR3598 с интегрированными драйверами, которые расположены с обратной стороны платы. Всего таких удвоителей ровно 8. Сами каналы питания построены с применением NexFet (high-side и low-side MOSFET в одной упаковке) Texas Instruments CSD87350Q5D.

Каналы питания VCCSA и VCCIO управляется PWM-контроллером Richtek RT8120. Причем в канале питания VCCSA используется один NexFET, а в канале VCCIO используются два MOSFET Advanced Power Electronics AP4034GYT.

Система охлаждения

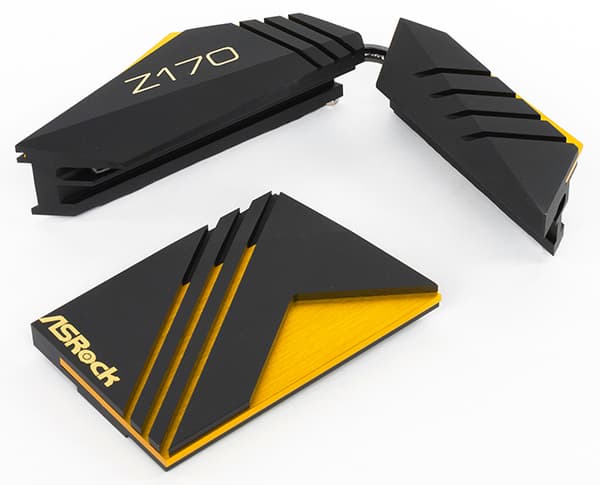

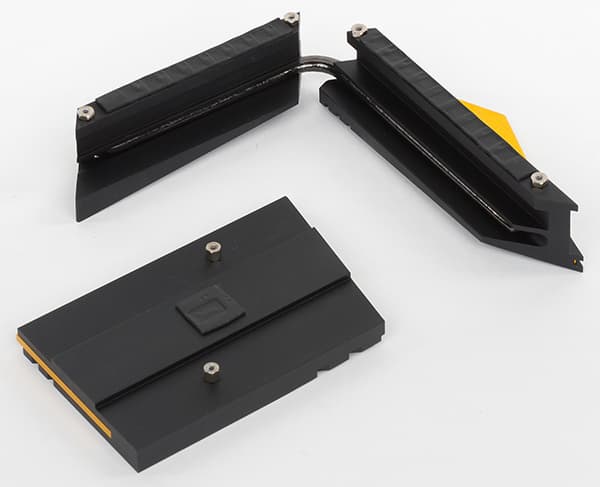

Для охлаждения компонентов регулятора напряжения питания процессора на плате используется составной радиатор, состоящий из двух частей, которые расположены вдоль двух смежных сторон процессорного разъема и соединенных тепловой трубкой. Также имеется отдельный радиатор, установленный на самом чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных (с PWM-управлением скоростью вращения) разъемов для подключения вентиляторов.


Аудиоподсистема

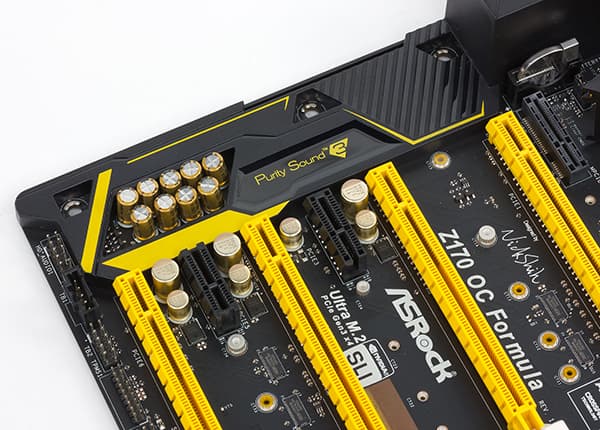

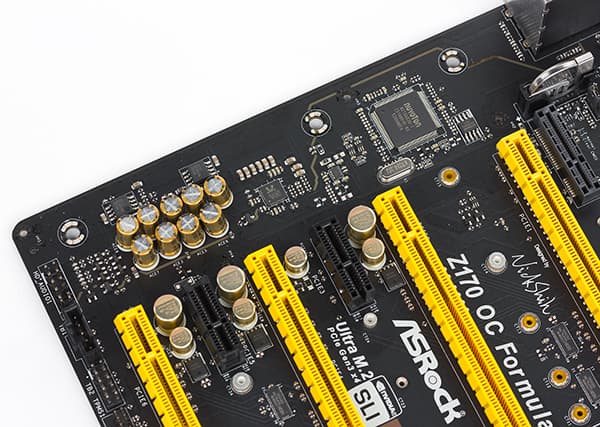

Аудиоподсистема материнской платы ASRock Z70 OC Formula включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Кроме того, имеется отдельный усилитель для наушников TI NE5532 (с поддержкой наушников с импедансом 600 Ом) и используются особые аудиоконденсаторы с золотым напылением (Nichicon Fine Gold Series Audio Caps). Сам аудиокодек закрыт металлическим чехлом с надписью Purity Sound 2 (маркетинговое название аудиоподсистемы). На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).


Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Z170 OC Formula получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,14
Очень хорошо
Уровень шума, дБ (А)
−73,5
Посредственно
Динамический диапазон, дБ (А)
73,7
Посредственно
Гармонические искажения, %
0,012
Хорошо
Гармонические искажения + шум, дБ (A)
−69,8
Посредственно
Интермодуляционные искажения + шум, %
0,046
Хорошо
Взаимопроникновение каналов, дБ
−68,9
Хорошо
Интермодуляции на 10 кГц, %
0,056
Хорошо
Общая оценка
Хорошо

Сравнение с моделью ASRock Z97 OC Formula

Как мы уже отмечали, плата ASRock Z170 OC Formula пришла на смену плате ASRock Z97 OC Formula, а потому представляет интерес сравнение этих моделей. Их технические характеристики представлены в таблице.

ПлатаASRock Z170 OC Formula ASRock Z97 OC Formula
Поддерживаемые процессоры
Skylake
Haswell, Broadwell
Процессорный разъем
LGA1151
LGA1150
Чипсет
Intel Z170
Intel Z97
Память
4 × DDR4 (до 64 ГБ)
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Realtek ALC1150
Сетевой контроллер
Intel i219V
Qualcomm Atheros Killer E2200
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
2 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x1
1 × PCI Express 2.0 x1
1 × Mini-PCI Express (для WiFi модуля)
3 × M.2 (PCIe 3.0 x4 и SATA 6 Гбит/с)
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
2 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
1 × PCI Express 2.0 x1
1 × M.2 (PCIe 2.0 x2 и SATA 6 Гбит/с)
SATA-разъемы
10 × SATA 6 Гбит/с (включая шесть портов в составе трех разъемов SATA Express)
3 × SATA Express (чипсет)
8 × SATA 6 Гбит/с (включая два порта в составе разъема SATA Express)
1 × SATA Express (чипсет)
USB-разъемы
9 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
8 × USB 3.0
6 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
2 × USB 2.0
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × PS/2
1 × HDMI
1 × S/PDIF (оптический, выход)
6 × USB 3.0
4 × USB 2.0
1 × RJ-45
5 аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
3 × SATA Express
6 разъемов для подключения 4-контактных вентиляторов
1 вертикальный порт USB 3.0
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения TPM-модуля
1 разъем Thunderbolt 2 AIC Connector
1 разъем Thunderbolt 3 AIC Connector
24-контактный разъем питания ATX
2 × 8-контактных разъема питания ATX 12 В
8 × SATA 6 Гбит/с
1 × SATA Express
2 разъемов для подключения 4-контактных вентиляторов
5 разъемов для подключения 3-контактных вентиляторов
1 разъем для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем HDD Saver
1 разъем PCIe Power
1 разъем для подключения TPM-модуля
1 разъем Thunderbolt 3 AIC Connector
Форм-фактор
ATX (305×244 мм)
ATX (305×244 мм)

Как видим, по своим функциональным возможностям, новая модель ASRock Z170 OC Formula превосходит предшественника ASRock Z97 OC Formula. Собственно, это вполне естественно. На плате ASRock Z97 OC Formula в полном объеме реализованы функциональные возможности чипсета Intel Z97 (плюс есть несколько дополнительных контролеров), а на плате ASRock Z170 OC Formula в полном объеме реализованы функциональные возможности чипсета Intel Z170 (и опять же, есть несколько дополнительных контролеров) Ну а поскольку чипсет Intel Z170 существенно превосходит по своим возможностям Intel Z97, то и платы на его основе более функциональны.

UEFI BIOS

В заключение рассмотрим особенности настройки платы ASRock Z170 OC Formula через UEFI BIOS.

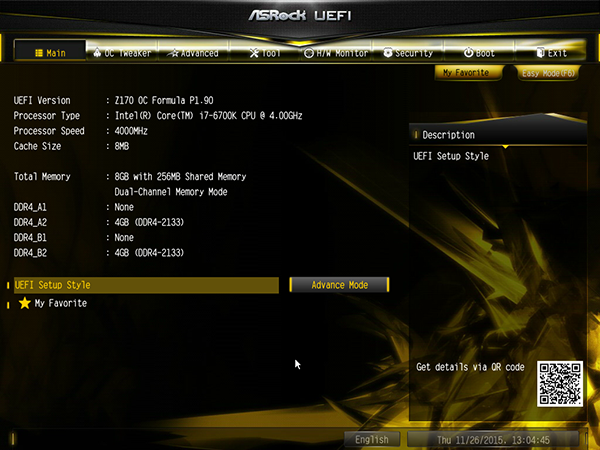

И по функциональным возможностям, и по интерфейсу UEFI BIOS на плате ASRock Z170 OC Formula мало чем отличается от UEFI BIOS на других платах ASRock. UEFI BIOS предусматривает два режима отображения: EZ Mode и Advanced Mode.

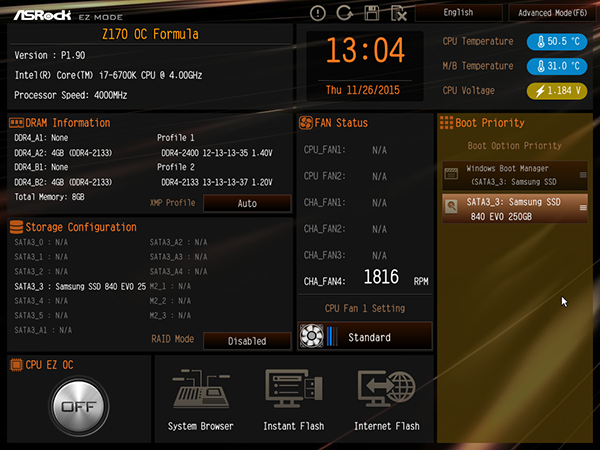

Режим EZ Mode информативный и не предназначен для настройки системы.

А в режиме Advanced Mode можно производить настройку системы.

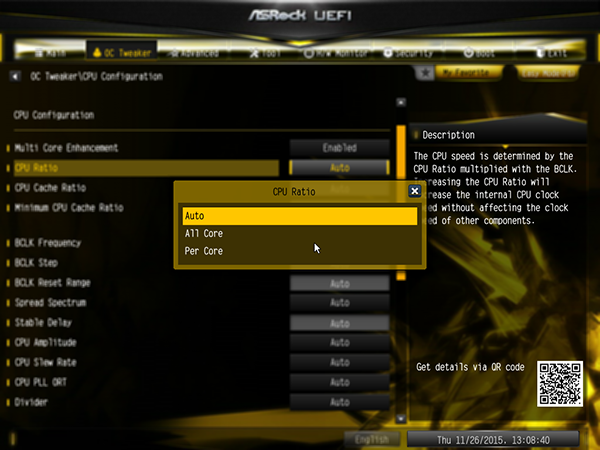

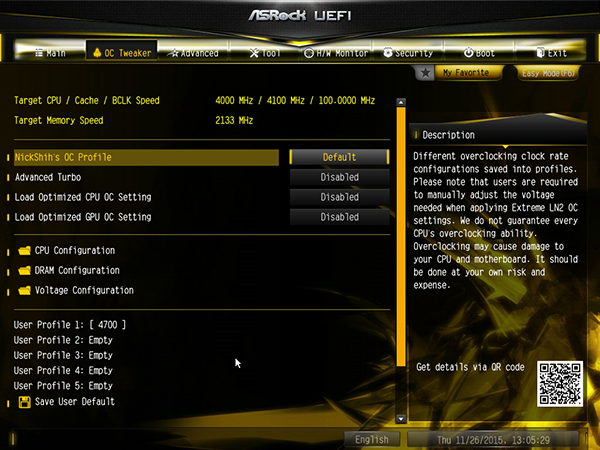

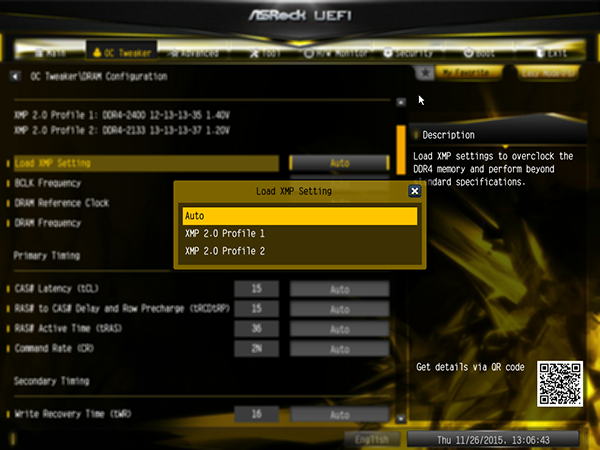

Для разгона процессора и памяти в UEFI BIOS традиционно предусмотрена вкладка OC Tweaker.

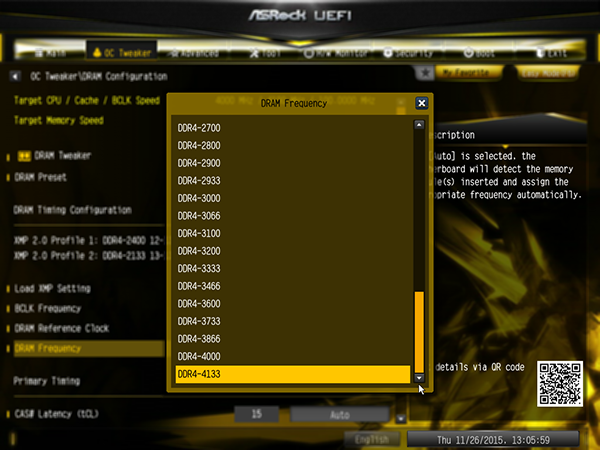

На этой вкладке можно установить частоту памяти DDR4 вплоть до 4133 МГц.

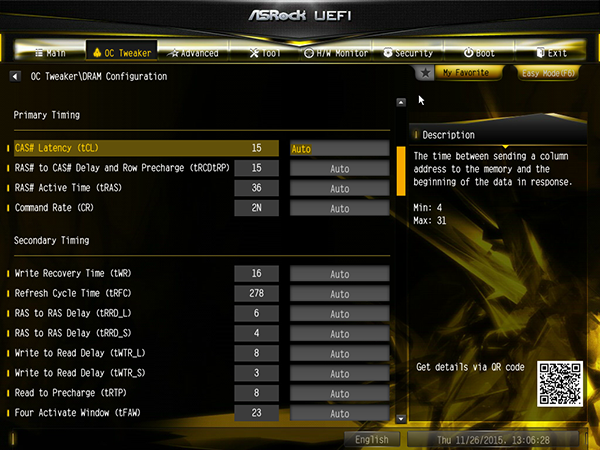

Конечно же, имеется возможность настройки таймингов памяти и активирования XMP профиля.

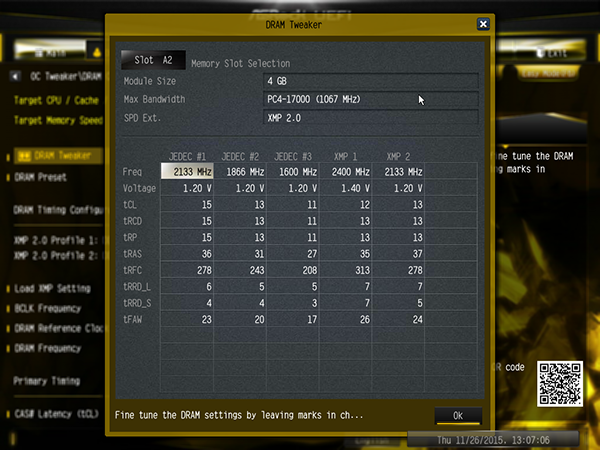

Кроме того, имеется возможность просмотреть подробную информацию о каждом модуле памяти.

Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost.

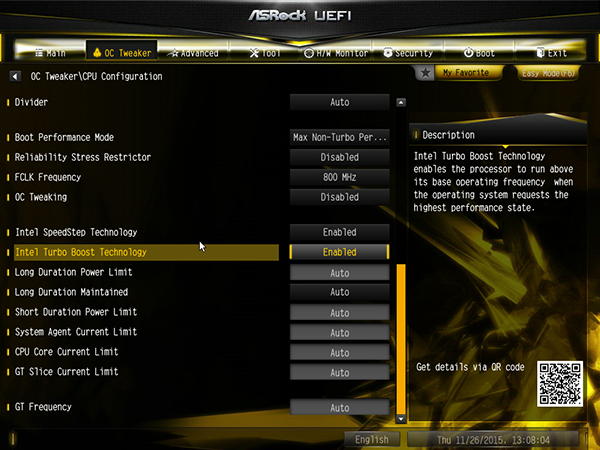

При активированной технологии Intel Turbo Boost разгон процессора можно производить путем изменения коэффициента умножения (для процессора с разблокированным коэффициентом умножения). Причем можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

В обоих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

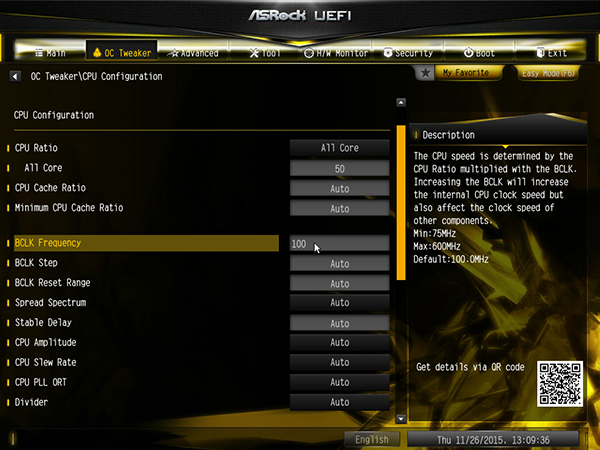

Разгон процессора возможен не только путем увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK Frequency в диапазоне от 75 до 600 МГц.

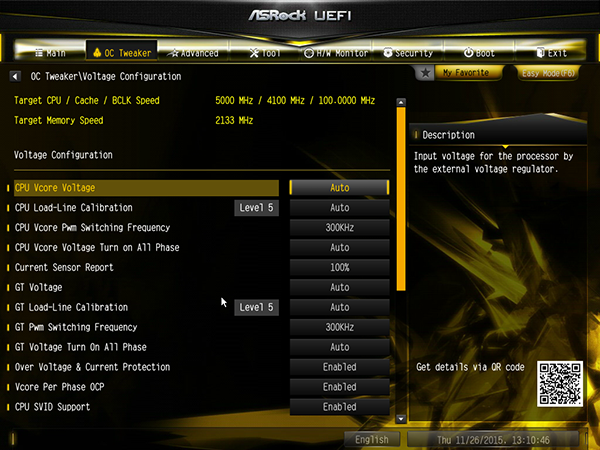

Также в разделе OC Tweaker можно настраивать регулятор напряжения питания процессора и памяти.

Вообще, в плане разгонных возможностей, с одной стороны, UEFI BIOS предлагает стандартные возможности, типичные для плат на чипсете Intel Z170. С другой стороны, мы попытались самым простым способом разогнать процессор Intel Core i7-6700K на этой плате путем только лишь изменения коэффициента умножения (без изменения опорной частоты BCLK и напряжения питания) нам удалось лишь до частоты 4,7 ГГц. На других платах этот же экземпляр процессора мы разгоняли таким же образом до частоты 5,0 ГГц. Кроме того, даже при частоте 4,7 ГГц при стрессовой загрузке процессора утилитой Stress FPU из пакета AIDA64 он работает нестабильно. Никакого режима троттлинга не активируется, а при достижении критической температуры компьютер просто аварийно выключается. Смущает еще и тот факт, что утилита AIDA64 определяет температуру процессора в режиме простоя на этой плате в 20 °C, то есть даже меньше комнатной. На других платах такого «бага» этой утилиты замечено не было.

Это, конечно, не означает, что плата плохо подходит для разгона. Просто в данном случае простой способ разгона (только за счет изменения коэффициента умножения) не подходит. Одновременно с эти нужно подбирать и напряжение питания, а также настраивать технологию Turbo Boost.

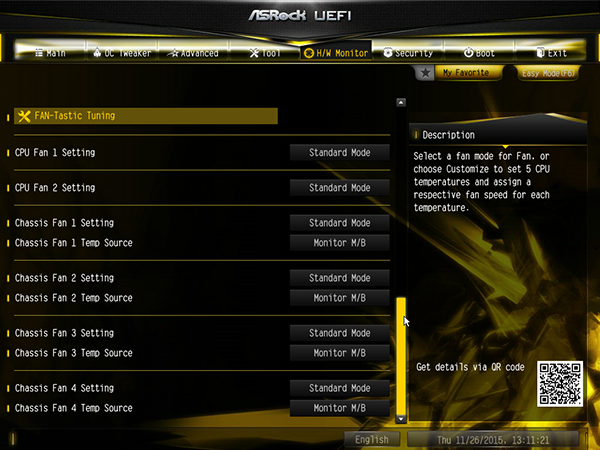

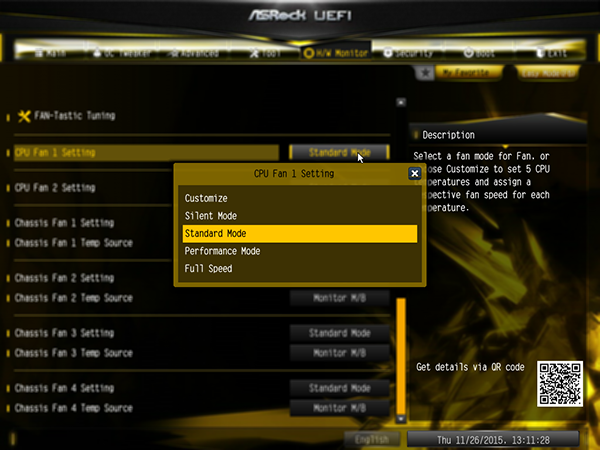

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы всех подключенных к плате вентиляторов через утилиту FAN-Tastic Tuning (вкладка H/W Monitor). Для всех вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance, Standart, Silent Mode) или по четырем точкам задать зависимость скорости вращения вентилятора от температуры процессора или материнской платы.

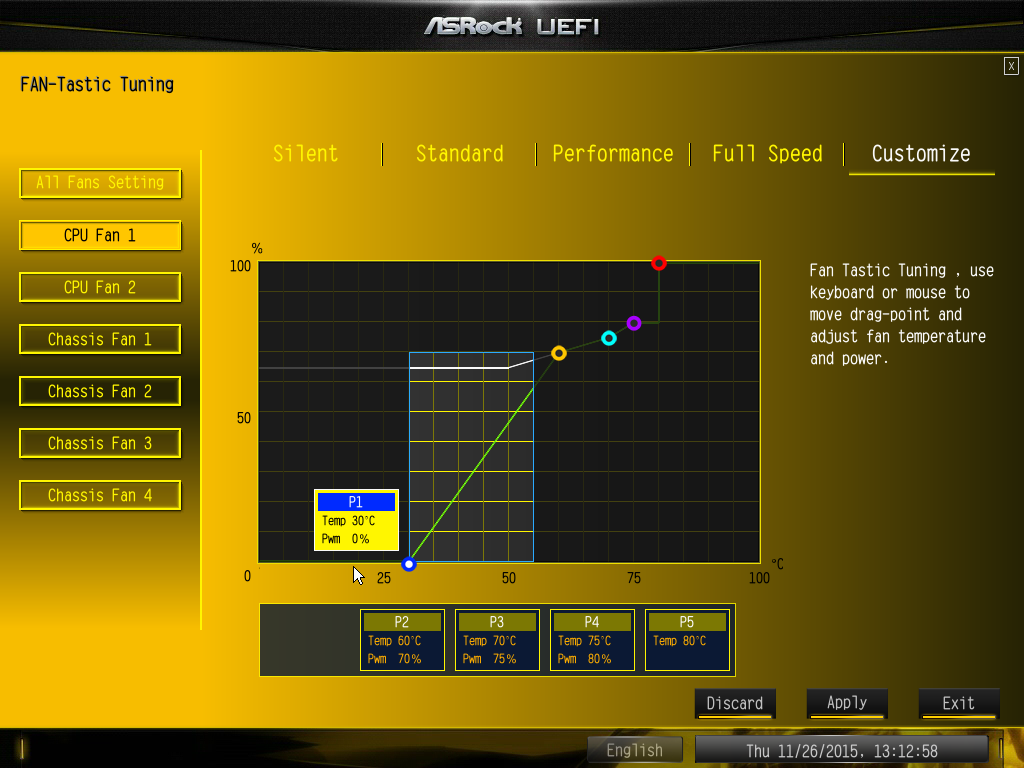

Скорость вращения вентилятора задается в процентах PWM от 0% до 100% (видимо, речь идет о коэффициенте заполнения PWM импульсов), а температура каждой точки меняется в диапазоне от 30 до 75 °C.

В разделе Tool можно просмотреть информацию об установленных на плате модулях памяти, процессоре и т. д.

Кроме того, в этом же разделе имеется возможность запустить утилиту обновления UEFI BIOS. Можно обновить UEFI BIOS через интернет, а можно стандартным образом, вставив USB-флэшку с новой версией UEFI BIOS.

Выводы

Итак, давайте подведем итог. Плата ASRock Z170 OC Formula ориентирована на энтузиастов, которые собирают компьютеры на столе и увлекаются разгоном. При установке этой платы в корпус многие ее функции (контактные разъемы для измерения напряжений, кнопки и переключатели на плате) будут недоступны. Кроме того, эта плата подойдет и тем пользователям, которые занимаются экстремальным разгоном с охлаждением процессора жидким азотом. Тут есть и переключатель LN2, и широкие возможности по разгону, реализованные в UEFI BIOS. В частности, в UEFI BIOS имеются предустановленные разгонные профили, ориентированные на охлаждение процессора жидким азотом. Если же плату планируется использовать для обычного (не экстремального) разгона процессора путем простого изменения коэффициента умножения, то ASRock Z170 OC Formula — далеко не самый подходящий вариант.

Плата может использоваться и для создания на ее основе производительных игровых ПК, поскольку позволяет устанавливать до четырех видеокарт и поддерживает технологии Nvidia SLI и AMD CrossFireX.

Средняя стоимость платы ASRock Z170 OC Formula на момент написания данной статьи составляла 22 000 рублей. Безусловно, есть платы на чипсете Intel Z170 и дешевле, но «фишка» данной платы заключается в том, что она ориентирована на разгон системы, особенно экстремальный. Если же для вас возможности по разгону не критичны, то можно найти гораздо более экономный вариант.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем



Справочник по ценам

23 декабря 2015 Г.

ASRock Z170 OC Formula Intel Z170: « »

ASRock Z170 OC Formula

ASRock Intel Z170 — ASRock Z170 OC Formula, , , . ASRock Z97 OC Formula, ASRock Z170 OC Formula ASRock Z97 OC Formula.

ASRock Z170 OC Formula , . , ASRock Z97 OC Formula. : , DVD- , SATA- ( , ), SLI . ( ASRock Z97 OC Formula) HDD Saver Cable, . M.2 ( ) Wi-Fi.


ASRock Z170 OC Formula , .

Skylake-S
LGA1151
Intel Z170
4 × DDR4 ( 64 )
Realtek ALC1150
Intel i219V
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 ( - PCI Express x16)
2 × PCI Express 3.0 x4 ( - PCI Express x16)
1 × PCI Express 3.0 x1
1 × PCI Express 2.0 x1
1 × Mini-PCI Express ( WiFi )
3 × M.2 (PCIe 3.0 x4 SATA 6 /)
SATA-
10 × SATA 6 / ( SATA Express)
3 × SATA Express ()
USB-
9 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
1 × HDMI
1 × DisplayPort
1 × S/PDIF (, )
4 × USB 3.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
2 × USB 2.0
1 × RJ-45
5
1 × PS/2
24- ATX
8- ATX 12
4- ATX 12
10 × SATA 6 /
3 × SATA Express
6 4-
1 USB 3.0
2 USB 3.0
2 USB 2.0
1 COM-
1 TPM-
1 Thunderbolt 2 AIC Connector
1 Thunderbolt 3 AIC Connector
-
ATX (305×244 )
T-12793044
L-12793044-10

-

ASRock Z170 OC Formula - ATX (305 × 244 ), .


ASRock Z170 OC Formula Intel Z170 Intel Core (Skylake) LGA1151.

DIMM-, DDR4- 64 ( 16- ). , , , . , XMP-.

ASRock Z170 OC Formula - PCI Express x16 (PCIE_1, PCIE_2, PCIE_4 PCIE_6), PCI Express 3.0 x1, PCI Express 2.0 x1 Mini-PCI Express.

- PCI Express x16 (PCIE_1, PCIE_2, PCIE_4 PCIE_6) . ( ) PCIE_1 x16 x8, PCI Express 3.0 x16. (PCIE_4) - PCI Express x16 x8 x4, PCI Express 3.0 x8. (PCIE_2) (PCIE_6) - PCI Express x16 x4, PCI Express 3.0 x4.

(PCIE_1), x16. (PCIE_1) (PCIE_4) , 8. (PCIE_1), (PCIE_2) (PCIE_4) , x8/x4/x8, , x8/x4/x4/x4.

, Skylake 16 PCIe 3.0 x8/x4/x8 x8/x4/x4/x4, PCIe 3.0, ( ). PCIe 3.0, , PCI Express 3.0 x4 - PCI Express x16 (PCIE_2 PCIE_6) PCIe 3.0.

, ( Nvidia SLI AMD CrossFire).

, PCI Express 3.0 x4 ( - PCI Express x16) ASRock Z170 OC Formula () PCIe 3.0.

PCI Express 3.0 x1 PCIe 3.0. PCI Express 2.0 x1 . , ASMedia ASM1187e 8 PCIe 2.0 ( PCIe 2.0 PCIe 2.0). PCI Express 2.0 x1 PCIe 2.0 ASMedia ASM1187e.

Mini-PCI Express PCIe 2.0 ASMedia ASM1187e.

Skylake-S , DisplayPort 1.2 ( 4096×2304@24 3840×2160@60 ) HDMI 1.4 ( 4096×2304@24 ).

SATA-, SATA Express M.2

SATA 6 /, SATA Express, M.2.

SATA 6 / SATA Express SATA-. RAID- 0, 1, 5, 10. , SATA Express PIe 3.0.

SATA 6 / ASMedia ASM1061. RAID- .

M.2 ASRock Z170 OC Formula SATA 6 /, PCIe 3.0 x4. , M.2 PIe 3.0 SATA 6 /.

M.2 2230/2242/2260/2280/22110.

USB-

ASRock Z170 OC Formula USB 3.0, USB 2.0 USB 3.1. USB 3.0, USB 2.0 USB 3.1 , ( USB 3.0 USB 2.0). , USB 3.0)

USB 2.0 Intel Z170. USB 3.0 , -. , USB 3.0 ASMedia ASM1074. USB 3.0 USB 3.0. , USB 3.0 : USB 3.0 , USB 3.0 ASMedia ASM1074, USB 3.0.

USB 3.0, , USB 3.0 .

USB 3.1 ASMedia ASM1142. , ASMedia ASM1142 3.0. PCIe 3.0 , USB 3.1, PCIe 3.0 . USB 3.1 PCIe 3.0, , . ASMedia ASM1142 ASRock Z170 OC Formula ( PCIe 3.0) . , ASRock, ASMedia ASM1142 PCIe 3.0.

, USB 3.1 , Type A, — Type C.

ASRock Z170 OC Formula PHY- ( ) Intel i219-V ( MAC-, ). PCIe.

, Intel Z170 20 () PCI Express 3.0, 10 USB 3.0 6 SATA 6 /. 26 (PCIe, USB 3.0 SATA 6 /), 20 PCIe 3.0 16 PCIe (, ) , , PCIe.

, Intel Z170 ASRock Z170 OC Formula.

, . , M.2 SATA Express SATA 6 /, . M.2 ( SATA PCIe ), SATA Express ( SATA 6 /, ). , M.2 SATA Express PCIe SATA ( , , ). M.2 SATA Express 12 PCIe 3.0 6 SATA 6 /. : M.2 SATA Express 12 /, PCIe 3.0, SATA 6 /.

, M.2 SATA . , PCI Express 2.0 x1, PCI Express 3.0 x4, mini-PCI Express, , SATA- ASMedia ASM1061 USB 3.1 ASMedia ASM1142. , 10 PCIe. , ASMedia ASM1187e PCIe 2.0. PCIe 2.0 PCIe 2.0. , . , PCI Express 2.0 x1 mini-PCI Express ASMedia ASM1187e. , . , , , Intel i219V ( PHY-). Intel i219V (, ), PCIe:

  • ASMedia ASM1187e —
  • PCIe 3.0 x1 —
  • PCIe 3.0 x4 ( - PCIe x16) —
  • M.2_1/SATA Express_1 —
  • M.2_2/SATA Express_2 —
  • M.2_3/SATA Express_3 —
  • ASMedia ASM1142 —
  • Intel i219V —

, 20 PCIe ( PCIe Intel Z170 , 6 USB 3.0). , ASMedia ASM1187e : SATA- ASMedia ASM1061, mini-PCI Express PCI Express 2.0 x1.

, 6 USB 3.0 ( ASMedia ASM1074), , 26 / Intel Z170, , .

- ASRock Z170 OC Formula .

ASRock Z170 OC Formula PS/2 COM- .

, POST- BIOS, . , BIOS, , BIOS .

ASRock Z170 OC Formula PCI Express x16, .

, («+» «−») (Rapid OC), . , . , , Rapid OC.

Rapid OC, .

, «+» , «−», , .

, .

«Menu», Rapid OC .

— Slow Mode LN2. Slow Mode , LN2 ( , ) .

, XMP, XMP-.

Direct Button, , UEFI BIOS .

, , , , , .

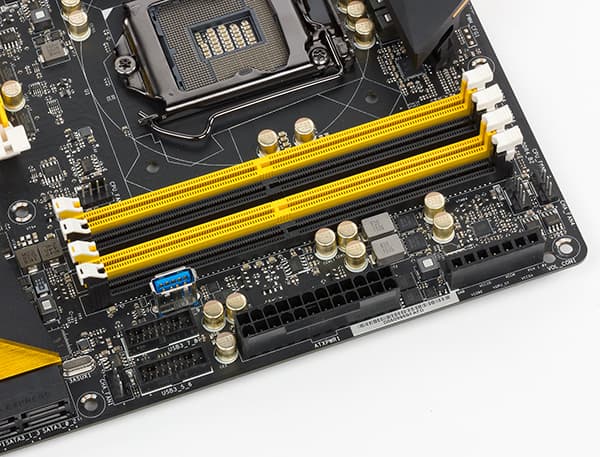

, ASRock Z170 OC Formula . , , (V-probe) , . . - , .

ASRock Z170 OC Formula 24-, 8- 4- .

18- 12+4+1+1 (VCC (VCore)+ VCCGT (Graphic core) +VCCSA (System Agent)+VCCIO (CPU IO)). 12 .

PWM- IR35201 International Rectifier. 6+2 , 6 , 2 — . 12 4 IR3598 , . 8. NexFet (high-side low-side MOSFET ) Texas Instruments CSD87350Q5D.

VCCSA VCCIO PWM- Richtek RT8120. VCCSA NexFET, VCCIO MOSFET Advanced Power Electronics AP4034GYT.

, , . , .

, ( PWM- ) .


ASRock Z70 OC Formula 8- (7.1) HDA- Realtek ALC1150. , TI NE5532 ( 600 ) (Nichicon Fine Gold Series Audio Caps). Purity Sound 2 ( ). (3,5 ) S/PDIF ().


, , Creative E-MU 0204 USB Right Mark Audio Analyzer 6.3.0. , 24-/44,1 . ASRock Z170 OC Formula «». RMAA 6.3.0 , .

( 40 — 15 ),
+0,02, −0,14
, ()
−73,5
, ()
73,7
, %
0,012
+ , (A)
−69,8
+ , %
0,046
,
−68,9
10 , %
0,056

ASRock Z97 OC Formula

, ASRock Z170 OC Formula ASRock Z97 OC Formula, . .

ASRock Z170 OC Formula ASRock Z97 OC Formula
Skylake
Haswell, Broadwell
LGA1151
LGA1150
Intel Z170
Intel Z97
4 × DDR4 ( 64 )
4 × DDR3 ( 32 )
Realtek ALC1150
Realtek ALC1150
Intel i219V
Qualcomm Atheros Killer E2200
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 ( - PCI Express x16)
2 × PCI Express 3.0 x4 ( - PCI Express x16)
1 × PCI Express 3.0 x1
1 × PCI Express 2.0 x1
1 × Mini-PCI Express ( WiFi )
3 × M.2 (PCIe 3.0 x4 SATA 6 /)
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 ( - PCI Express x16)
2 × PCI Express 3.0 x4 ( - PCI Express x16)
2 × PCI Express 2.0 x1
1 × PCI Express 2.0 x1
1 × M.2 (PCIe 2.0 x2 SATA 6 /)
SATA-
10 × SATA 6 / ( SATA Express)
3 × SATA Express ()
8 × SATA 6 / ( SATA Express)
1 × SATA Express ()
USB-
9 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
8 × USB 3.0
6 × USB 2.0
1 × HDMI
1 × DisplayPort
1 × S/PDIF (, )
4 × USB 3.0
1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
2 × USB 2.0
1 × RJ-45
5
1 × PS/2
1 × HDMI
1 × S/PDIF (, )
6 × USB 3.0
4 × USB 2.0
1 × RJ-45
5
1 × PS/2
24- ATX
8- ATX 12
4- ATX 12
10 × SATA 6 /
3 × SATA Express
6 4-
1 USB 3.0
2 USB 3.0
2 USB 2.0
1 COM-
1 TPM-
1 Thunderbolt 2 AIC Connector
1 Thunderbolt 3 AIC Connector
24- ATX
2 × 8- ATX 12
8 × SATA 6 /
1 × SATA Express
2 4-
5 3-
1 USB 3.0
1 USB 2.0
1 COM-
1 HDD Saver
1 PCIe Power
1 TPM-
1 Thunderbolt 3 AIC Connector
-
ATX (305×244 )
ATX (305×244 )

, , ASRock Z170 OC Formula ASRock Z97 OC Formula. , . ASRock Z97 OC Formula Intel Z97 ( ), ASRock Z170 OC Formula Intel Z170 ( , ) Intel Z170 Intel Z97, .

UEFI BIOS

ASRock Z170 OC Formula UEFI BIOS.

, UEFI BIOS ASRock Z170 OC Formula UEFI BIOS ASRock. UEFI BIOS : EZ Mode Advanced Mode.

EZ Mode .

Advanced Mode .

UEFI BIOS OC Tweaker.

DDR4 4133 .

, XMP .


, .

OC Tweaker Intel Turbo Boost.

Intel Turbo Boost ( ). .

Intel Turbo Boost ( , ) .

, . OC Tweaker BCLK Frequency 75 600 .

OC Tweaker .

, , , UEFI BIOS , Intel Z170. , Intel Core i7-6700K ( BCLK ) 4,7 . 5,0 . , 4,7 Stress FPU AIDA64 . , . , AIDA64 20 °C, . «» .

, , , . ( ) . , Turbo Boost.

UEFI BIOS — FAN-Tastic Tuning ( H/W Monitor). (Full Speed, Performance, Standart, Silent Mode) .


PWM 0% 100% (, PWM ), 30 75 °C.

Tool , . .

, UEFI BIOS. UEFI BIOS , , USB- UEFI BIOS.

, . ASRock Z170 OC Formula , . ( , ) . , , . LN2, , UEFI BIOS. , UEFI BIOS , . ( ) , ASRock Z170 OC Formula — .

, Nvidia SLI AMD CrossFireX.

ASRock Z170 OC Formula 22 000 . , Intel Z170 , «» , , . , .

( )
