Cooler Master Eclipse и Thermaltake Big Typhoon VX

Элитные новинки против Intel Core 2 Extreme



В поле нашего внимания — очередные новинки красивых и дорогих кулеров на тепловых трубках от знаменитых производителей, которые (кулеры :)) в очередной раз поборются за право достойно охладить элитную старшую модель топового на сегодня двухъядерного настольного процессора Intel на победоносном ядре Conroe.

Краткое содержание предыдущих серий. Ранее в статьях

мы рассмотрели некоторые наиболее продвинутые кулеры на тепловых трубках от элиты современного «кулеростроения». Однако нашей задачей было не только отдегустировать собственно кулеры, среди которых безусловного внимания и нашей высокой оценки заслужили Zalman CNPS9700 LED и Cooler Master Hyper TX, но и разобраться, какие подводные камни поджидают пользователя, позарившегося на новые интеловские процессоры Core 2 Duo/Extreme и при этом не посчитавшего нужным уделить достаточно внимания их охлаждению, уповая на «на 40% более низкое» их энергопотребление. Ведь, как мы уже отмечали в «предыдущих сериях», подводным камнем (и заодно — камнем преткновения для ряда кулеров) при охлаждении Core 2 Duo и Core 2 Extreme является то, что максимально допустимая спецификациями Intel температура в центре хитспредера этих процессоров составляет всего лишь 60,1–61,4 градуса Цельсия, что почти на 10 градусов меньше, чем допускалось для предыдущих поколений процессоров Intel Pentium 4, Pentium D и их собратьев. То есть та самая 40-процентная экономия в энергопотреблении Intel Core 2, которая пропагандируется корпорацией по отношению к линейке Pentium D, фактически «съедается» более жесткими требованиями к максимально допустимой температуре эксплуатации, и новые интеловские процессоры нуждаются в не менее эффективных кулерах, чем использовались для их куда более прожорливых предшественников линеек Pentium 4 и Pentium D.

Первым делом, мы познакомимся здесь с топовым нынче в линейке универсалов от Cooler Master свеженьким кулером Eclipse, который не поспел к нашему предыдущему тестированию «трубчатых» изделий этого производителя. А «на второе» в сегодняшнем изысканном меню по просьбам некоторых постоянных посетителей нашего ресторана «Писча для ума» :) — новый старый знакомый, а именно: ставший за год знаменитым кулер Thermaltake Big Typhoon в недавно обновленной и улучшенной реинкарнации Big Typhoon VX.

И заодно — в дополнение к этому — мы с цифрами на «блюде» проясним ситуацию с «правильной» и «неправильной» ориентацией кулеров на тепловых трубках в пространстве, поскольку до сих пор некоторые «гурманы» имеют на сей счет «неправильные ориентации». Этот пункт меню добавлен опять же «по заявкам постоянных посетителей». :)



Cooler Master Eclipse (RR-CCB-WLU1-GP)

Как мы уже сказали, нынче этот кулер — топовый в линейке (то есть заглавный в разделе «предложения шеф-повара» на сайте производителя) универсальных (K8/LGA775) воздушных кулеров этой компании.

Я не знаю, какое «затмение» или «помрачение» — а именно так с английского переводится слово eclipse — нашло на руководителей отдела маркетинга этой компании, выпустившего «на позитивный рынок» столь неоднозначное имя (и дав тем самым повод посудачить обозревателям ;)), но глядя на него у меня создается впечатление, что и инженеры Cooler Master вошли в похожую фазу, порождая один за другим (вспомним Mars) изделия, в которых оригинальность и «крутизна» внешнего вида главенствует над заботой о собственно эффективности и кошельке потребителя. :) Впрочем, как бы в оправдание названия и конструкции Eclipse на сайте производителя приводится следующая тирада:

«The look is different, because this cooler is different. Cooler Master's brand new cooler – Eclipse is the realization of a lifestyle that integrates style and function, beauty and technology. Eclipse's exceptional design of a gliding fan duct impeccably channels the airflow to cool down not only CPU itself, but also the surrounding components (VRM, Memory, NB Chipset, and etc).»

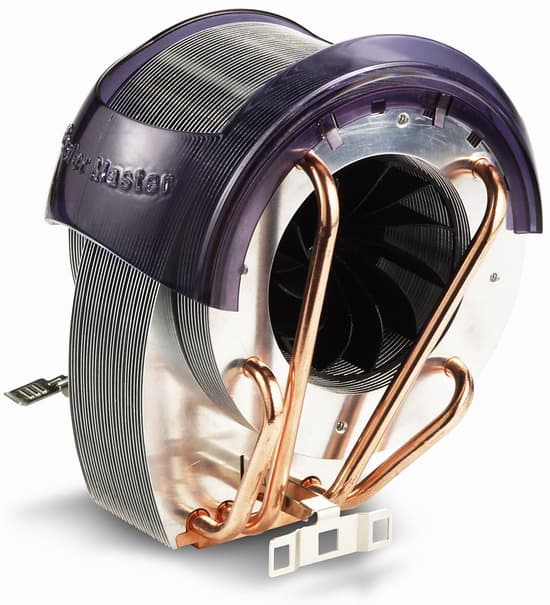

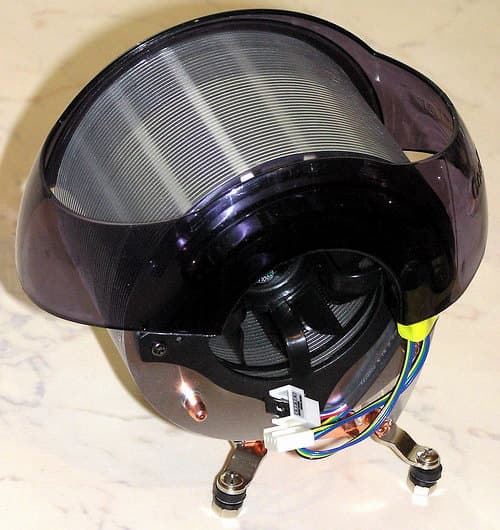

Опуская рекламные лозунги вроде «выглядит другим потому что он действительно другой», перевод ее можно свести к тому, что специальная конструкция «встроенного» вентилятора и «трубы», в которую он помещен, «безошибочно» направляет воздушный поток для охлаждения не только собственно процессора, но и окружающих его компонентов (VRM, памяти, чипсета). Насколько эта идея «с турбиной» нова (и different), я не берусь судить, но похожие (хорошо забытые ;)) изделия сразу приходят на ум.

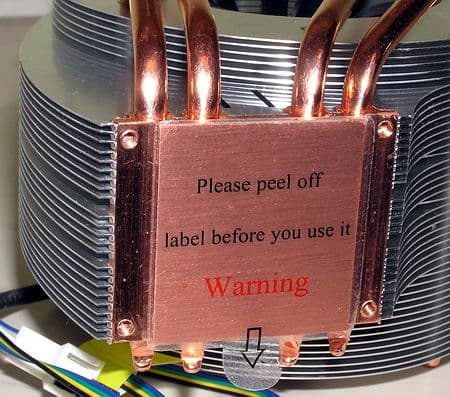

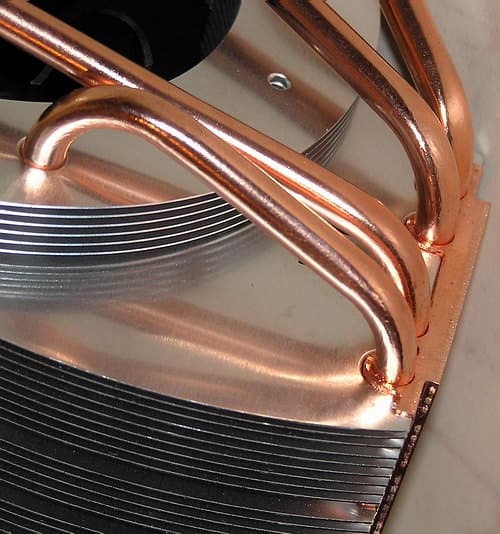

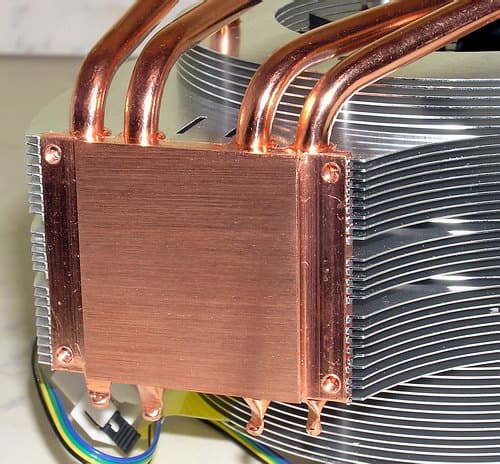

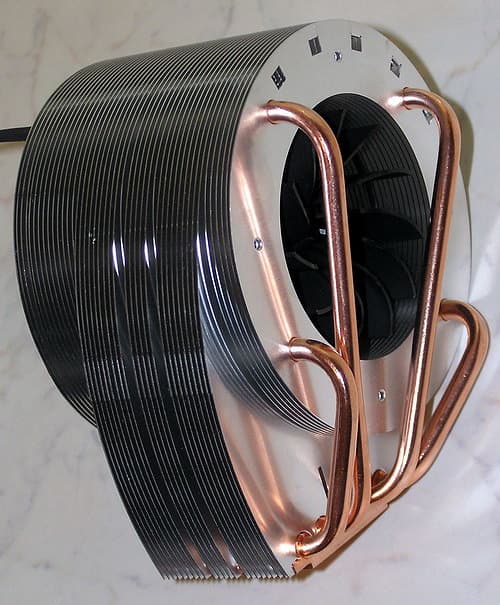

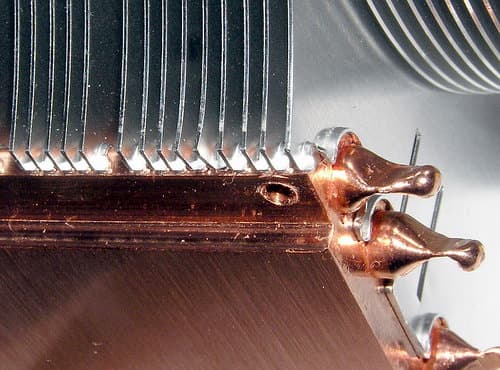

Впрочем, в Eclipse, безусловно, есть рациональное зерно, поскольку здесь 4,5-миллиметровое медное основание соединено с радиатором из 0,5-мм алюминиевых пластин не только четырьмя стандартными 6-мм тепловыми трубками, но и непосредственно, то есть часть ребер радиатора сами касаются основания кулера. К сожалению, места контактов ребер с основанием и тепловыми трубками — это просто несильный обжим меди миллиметровой окантовкой отверстий и краев ребер, причем ребра в местах стыков можно легко пошевелить пальцем (следов термоклея я не обнаружил). Такой способ, конечно, прост в производстве и применяется многими (в том числе, в других недешевых кулерах этого производителя), но термоконтакт обеспечивает не самый лучший.

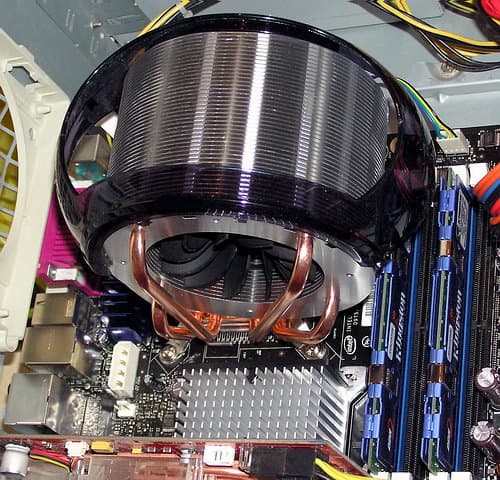

Площадь оребрения Eclipse в спецификациях увы не указана, а самостоятельно её посчитать — хорошая задачка для вступительных экзаменов по математике на физтех ввиду сложности формы большинства ребер. :) Габариты радиатора — 132 на 120 на 105 мм. Вес кулера немал (670 грамм), несмотря на использование алюминия. Дополняет «эклипсность» (чтобы не сказать по-русски ;)) конструкции прозрачный темный «полукожух», местами (ну очень «местами») направляющий выходящий вверх воздух вроде бы вниз (хотя на самом деле кто его знает куда). Причем, угол наклона этого кожуха можно менять. Габариты кулера с кожухом — 147x146x110 мм.

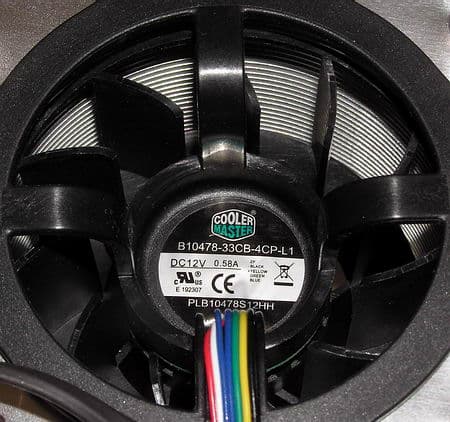

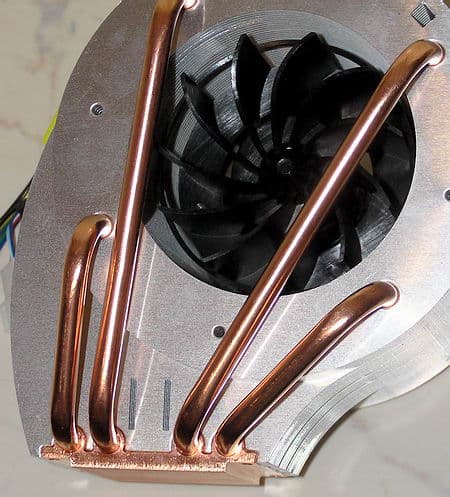

Нестандартный «турбинный» вентилятор размером 66 на 68 мм на подшипнике скольжения (long-life, ресурс 40 000 часов) имеет цилиндрически изогнутые лопасти, рассчитан на максимальный ток до 580 мА и оснащен 4-контактным разъемом (для PWM-управления) с дополнительным 3-пиновым переключателем скорости (джампером). В режиме ручной регулировки оборотов джампером его минимальная и максимальная скорости вращения (по спецификациям) составляют 1800 и 3300 об./мин. соответственно, однако при широтно-импульсном (то есть PWM) управлении с материнской платы скорость вращения может меняться от 900 об./мин. На максимуме оборотов производительность вентилятора находится на уровне 39,8 CFM. Шум на минимуме оборотов — 17 дБА. К сожалению, такое конструктивное решение для переключателя скорости вращения неудобно для размещения ни на передней, ни на задней панели корпуса ПК, если только не использовать дополнительные провода и выведенные переключатели.

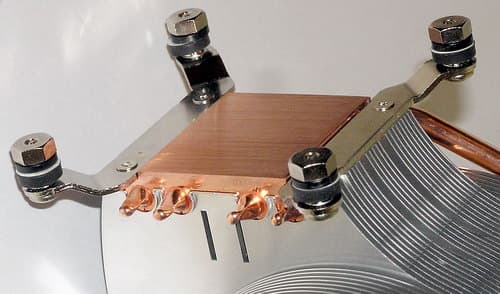

Крепление кулера к материнской плате осуществляется либо стандартной клипсой (для процессоров AMD, на фото выше), продеваемой в две щели сквозь ребра радиатора, либо рамкой на 4 винтах с фиксацией гайками с обратной стороны (для всех процессоров Intel форм-фактора LGA775). В последнем случае контр-рамка, препятствующая прогибу платы, комплектом поставки, к сожалению, не предусмотрена. Зато присутствует шестигранник для закручивания гаек при помощи обычной отвертки. Производителем заявлена interference-free инсталляция, но на практике оказалось, что установить Eclipse, например, на плате Intel D975XBX возможно лишь в одной ориентации, поскольку в трех других «интерференция» между радиатором, крепежной рамкой и деталями на плате этому препятствовала.

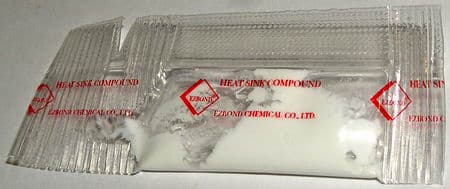

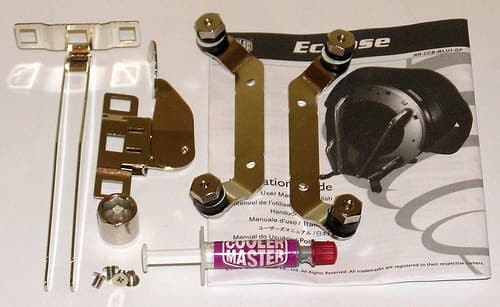

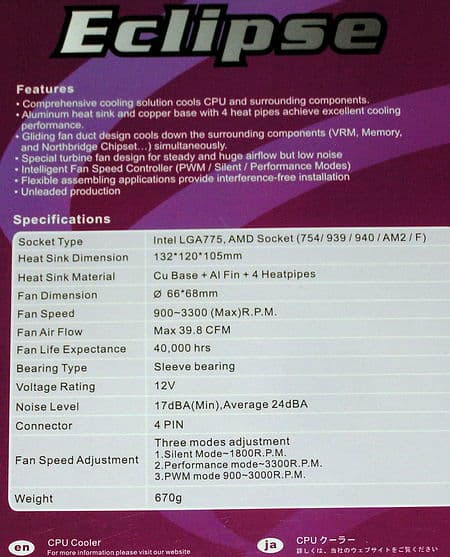

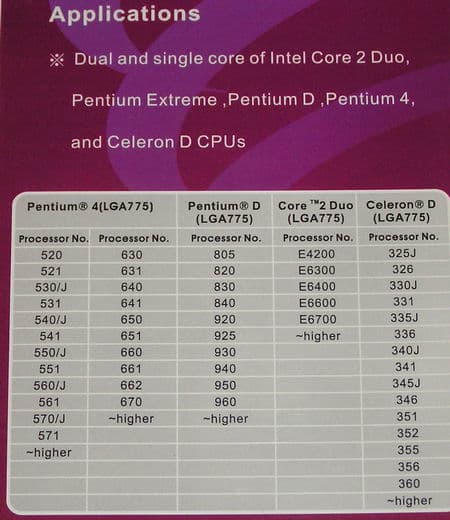

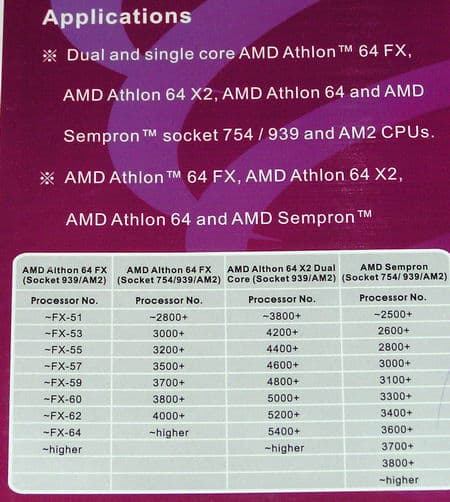

Кулер поставляется в большой упаковке (большей у кулеров я сходу и не припомню) с многочисленными надписями (спецификации, перечень поддерживаемых процессоров AMD и Intel др.). В комплекте есть все необходимое, включая тюбик с фирменной термопастой (подошва защищена липкой наклейкой). Отдельно отмечается, что кулер является RoHS-совместимым, то есть производится без использования свинца.



Thermaltake Big Typhoon VX (CL-P0310)

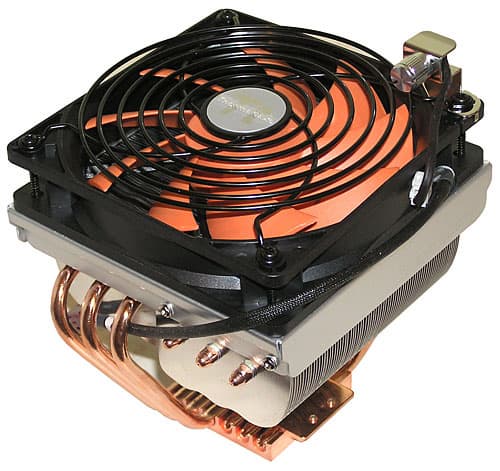

Заслуженный «бигтипхоон» в наших рекомендациях не нуждается — с момента первого появления этой конструкции на рынке более года назад (см., например, наш обзор) он полюбился многим «гурманам» и занял почетное место в их системниках.

Несмотря на свою «исполинскость» (или «исполинность»? :)), то есть внушительные размеры, данный универсал (K8/LGA775) имеет вполне вразумительную цену (на 20 долларов дешевле Eclipse) и отличные эксплуатационные характеристики, ставящие его в один ряд с топовыми продуктами конкурентов.

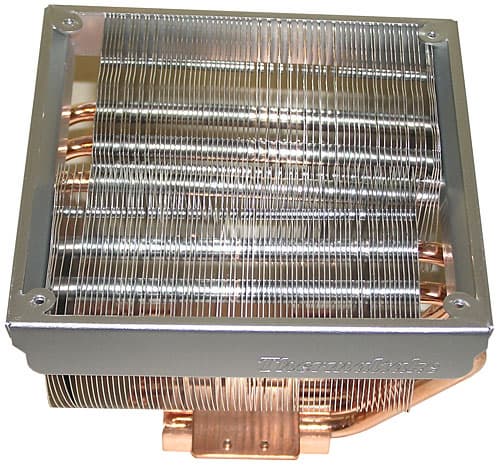

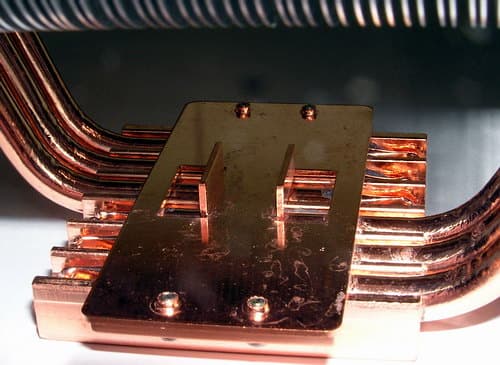

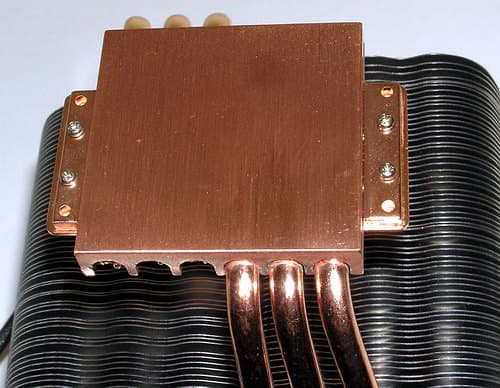

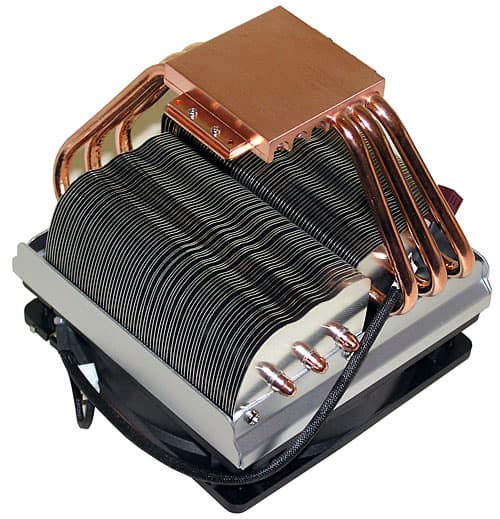

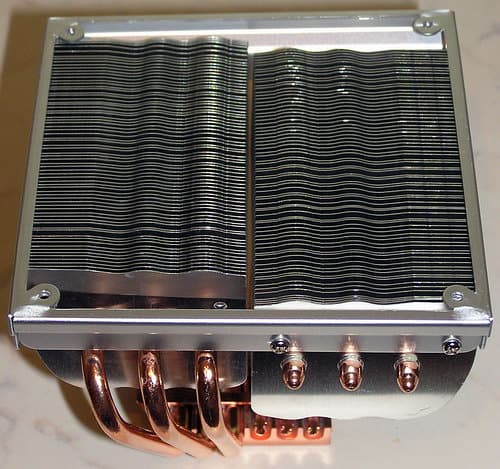

Радиатор с габаритами 122х122х103 мм состоит из составного медного основания 50х50х9 мм с закрепленными в нем шестью 6-мм медными тепловыми трубками (по 3 с противоположных сторон) и 142 алюминиевых ребра толщиной по 0,3 мм общей площадью около 7000 кв. см, идущих с шагом 1 мм (это расстояние критично к забиванию пылью, да к тому же ребра расположены не очень равномерно). Термоконтакт трубок с ребрами — обжимной обоймой и термоклеем. Вес кулера аж 827 грамм.

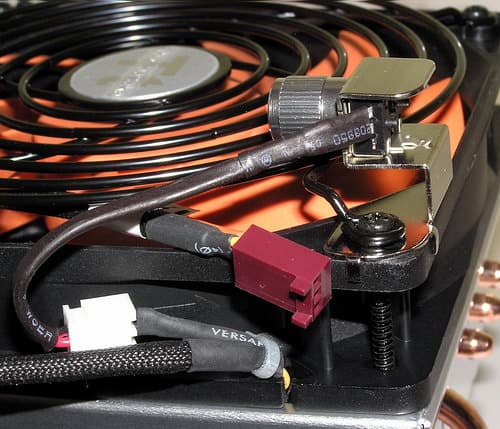

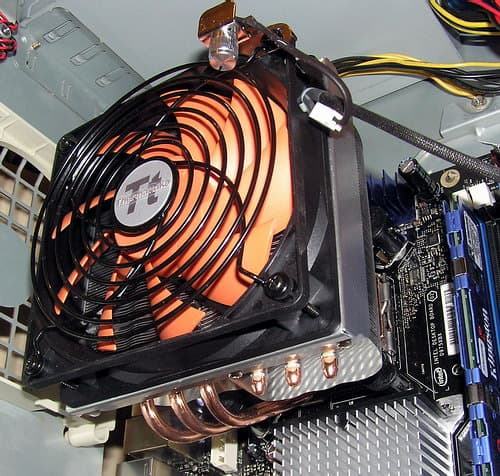

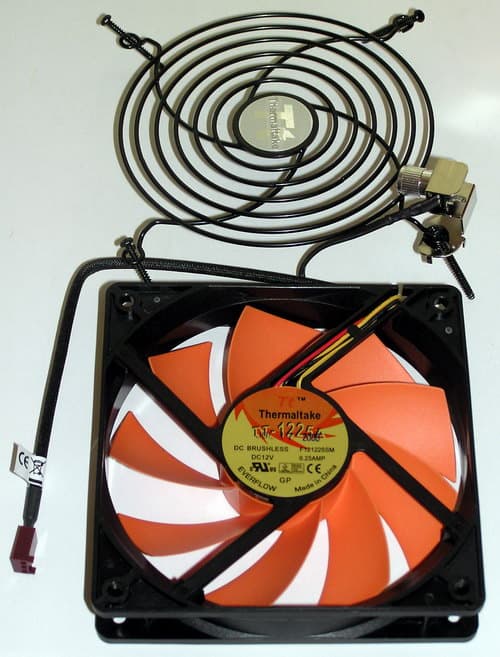

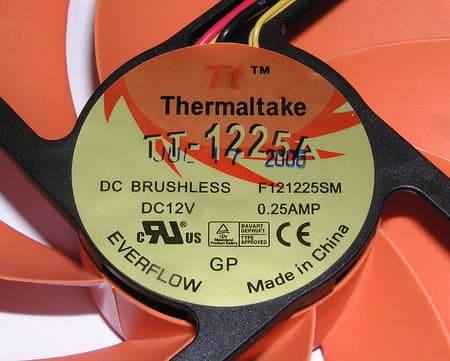

Большой 12-см вентилятор TT-1225A фирменного термалтейковского цвета обдувает не только ребра и само основание, но и компоненты на материнской плате вокруг сокета. Потребление пропеллера не превышает 250 мА, скорость вращения регулируется в диапазоне от 1300 до 2000 об./мин. посредством миниатюрного потенциометра, установленного в одном из углов вентиляторной решетки (выходное напряжение в минимуме — 7 вольт). Несмотря на относительную тихоходность, этот вентилятор обеспечивает воздушный поток до 86,5 CFM при паспортной шумности от 16 до 24 дБА.

От прародителя Big Typhoon обновленную модель с индексом VX отличает не только

  • более быстрый (в максимуме) вентилятор и

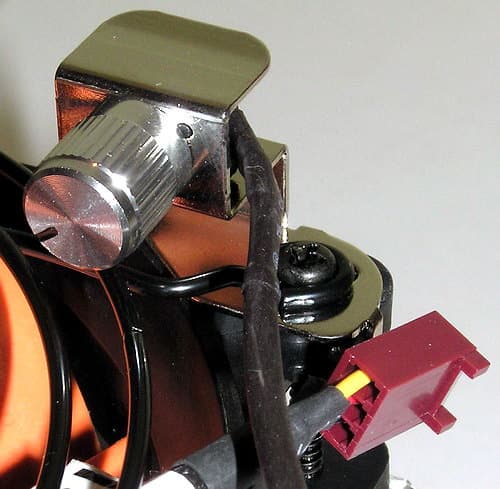

  • наличие встроенного регулятора оборотов, но и
  • механизм крепления кулера к плате.

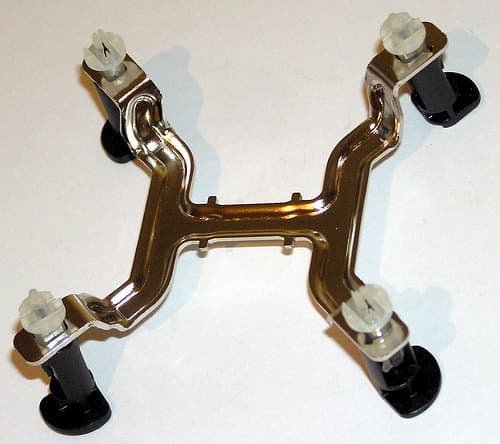

Дело в том, что механизм, примененный в прежнем Big Typhoon, вызывал множество нареканий — и сложностью/трудоемкостью установки, и опасностью перекоса кулера с нарушением термоконтакта. Теперь же поступили проще: для LGA775 прилагается металлическая рамка со стандартными поворотными пластиковыми пистонами (как на боксовом кулере), а для процессоров AMD K8 — прижимной рычаг (недостатком которого является, правда, использование только по одному из крючков с каждой стороны, что при таком немалом весе кулера чревато сколами и не очень плотным прижимом). Тем не менее, с новым механизмом крепления инсталляция кулера существенно упростилась. Кстати, конструкция кулера так удачна (компактна у основания), что позволяет установку на большинство плат в любой из 4 ориентаций.

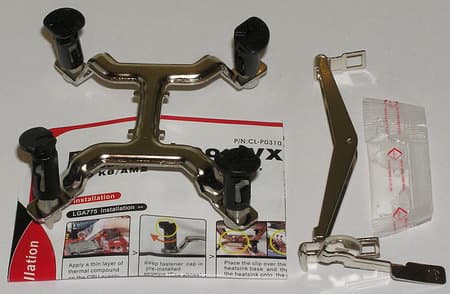

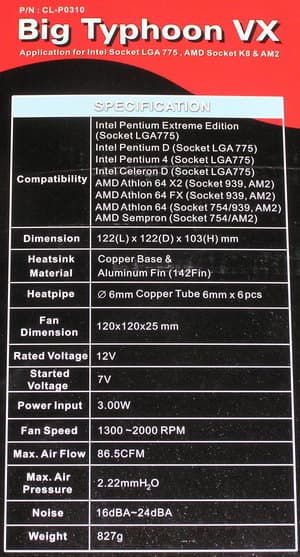

Поставляется Big Typhoon VX в красно-черной картонной коробке с прозрачным пластиковым вкладышем и перечислением характеристик, спецификаций и основных достоинств. В комплект поставки входят два собранных механизма крепления (клипсы), белая и достаточно жидкая термопаста в пакетике и краткое руководство по установке. Данный кулер мы и используем ниже для проверки теплоотдачи в 3 наиболее характерных ориентациях тепловых трубок в пространстве.


Таблица 1. Технические характеристики рассмотреных кулеров.

Модель Cooler Master Mars
(RR-CCX-W9U1-GP)
Cooler Master Eclipse
(RR-CCB-WLU1-GP)
Thermaltake
Big Typhoon VX
(CL-P0310)
Поддерживаемые процессоры LGA775 и Socket 754/939/940/AM2/F
Ориентировочная цена в розницу 55 USD 60 USD 40 USD
Тепловое сопротивление, °С/Вт нет данных нет данных нет данных
Вес, г 672 670 827
Радиатор
Размеры, куб. мм 132x120x105 132x120x105 122х122х103
Количество тепловых трубок 3 4 6
Материал Медное основание, тепловые трубки диаметром по 6 мм, алюминиевые ребра теплорассеивателя
Вентилятор
Размеры, куб. мм 90x90x25 66x68 (турбина) 120х120x25
Подшипник sleeve sleeve long life
Скорость вращения, об./мин., ±10% 900-3000 900-3300 1300-2000
Управление скоростью вращения джампер и PWM (4-pin) джампер и PWM (4-pin) ручной регулятор (3-pin)
Максимальная производительность, CFM 55,3 39,8 86,5
Макс. давление воздуха 2,22 мм H2O
Рабочее напряжение, В +5…+12 +5…+12 +7…+12
Потребляемый ток, А 0,4 0,58 0,25
Уровень шума, дБА 17минимум,
25 средний
17 минимум 16-24
Время жизни, часов 40 000 40 000

Методика испытаний теплоотдачи

Как и ранее, для противостояния кулеров процессору на ядре Conroe была выбрана модель Intel Core 2 Extreme X6800 (2,93 ГГц), работающая на тактовой частоте 3,20 ГГц путем повышения множителя процессора на одну ступень выше номинала. Тактовая частота FSB и памяти на плате Intel D975XBX составляла номинальные 266 (533/1067) МГц. В таких условиях процессор выделяет ориентировочно <82 ватта тепла, таким образом как бы представляя гипотетический двухъядерный CPU, следующий в линейке за X6800. Кроме того, частота 3,2 ГГц — это тот почти гарантированный уровень, до которого нынешние Conroe разгоняются без каких-либо усилий со стороны оверклокера. Так что мы заодно проверяем «способности» данных кулеров к разгону Core 2. Компанию нашим героям составили все кулеры на тепловых трубках из двух наших более ранних обзоров (см. ссылки в начале статьи).

Плата с процессором и гигабайтом памяти DDR2 располагалась внутри закрытого корпуса миди-ATX Palo Alto PA-810 с блоком питания HiPro HP-W460GC31 (460 ватт), видеркартой ASUS AX800 XT (ATI X800 XT), жестким диском WD800JD и одним фронтальным 90-мм вентилятором, работающим на вдув на скорости 2500 об./мин. Одна и та же жидкая термопаста Zalman ZM-STG1 использовалась для всех кулеров, кроме Big Typhoon VX (он тестировался c «родной» пастой). Температура в помещении в процессе измерений поддерживалась на уровне 22 градусов Цельсия. Для измерения температуры процессора и материнской платы (около стабилизатора напряжения на процессоре) использовались встроенные термодатчики и утилиты Everest Ultimate Edition 3.01.652, SpeedFan 4.30 и Intel DCC под MS Windows XP SP2. Одновременно регистрировалась скорость вращения вентилятора процессорного кулера. Нагрузка процессора вычислениями имитировалась в оптимизированной для Conroe программе S&M 1.8.1 для трех различных уровней загрузки:

  • 100% (максимально возможный прогрев, практически не встречающийся в реальной работе),
  • 75% (по утверждению создателя S&M, это уровень типичной игровой обстановки) и
  • 50% (по утверждению создателя S&M, это уровень типичной офисной работы, хотя подобное утверждение нуждается в дополнительной проверке).

Разумеется, были проведены измерения и при полном бездействии системы и процессора (0% загрузки). Технология EIST в процессе измерений была задействована, поскольку это лучше соответствует реальной ситуации (именно ее, а не просто голые цифры температуры, мы пытаемся здесь моделировать). Поэтому в моменты кратковременных бездействий процессор сбрасывал частоту до 1,6 ГГц, что было наглядно видно по работе утилиты RMClock v 2.15. При помощи последней контролировалось и отсутствие троттлинга в процессе наших измерений (стандартные механизмы активирования троттлинга мы на время измерений отключили).

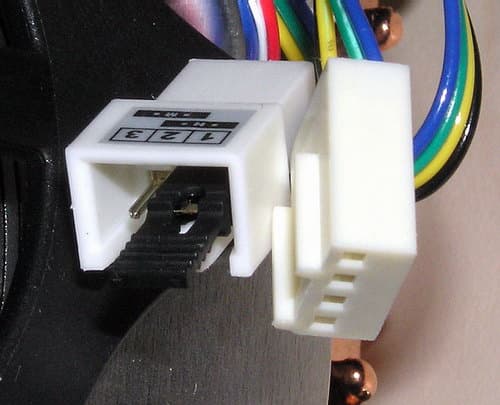

Cooler Master Eclipse был оттестированы нами в трех режимах работы вентилятора: при питании +12В, при фиксированных пониженных оборотах (джампер=2-3) и при наиболее низких оборотах (полностью разомкнутом джампере). Для Thermaltake Big Typhoon VX тесты проводились при двух крайних положениях регулятора его оборотов.



А был ли мальчик? (Влияет ли ориентация?)

Итак, перво-наперво проверим, есть ли зависимость теплоотдачи кулера на тепловых трубках от его ориентации в пространстве относительно направления действия силы тяжести. Ведь многие до сих пор думают, что таки есть, поскольку пар легче жидкости. ;)

Достаточно удобным для такой проверки кулером является Big Typhoon VX, позволяющий без проблем устанавливать себя в различных положениях, а также оснащенный регулятором оборотов. Big Typhoon VX был оттестирован в трех пространственных ориентациях:

  • Плата вертикально, трубки в вертикальной плоскости («vertic»);
  • Плата вертикально, трубки в горизонтальной плоскости («horiz»);
  • Плата горизонтально (корпус положен на бок; без обозначения).

Это, будем надеяться, позволит нам проследить зависимость теплоотдачи кулера от ориентации тепловых трубок в поле тяготения, если таковая вдруг обнаружится. ;) Взглянем на диаграммы с результатами тестов при двух скоростях вращения.







Совершенно очевидно, что зависимости от ориентации нет, и кулер одинаково хорошо (в пределах погрешности измерений) охлаждает процессор для всех режимов работы. Почему так происходит? Да потому что производители тепловых трубок все же не лаптем щи хлебают и прекрасно осознают необходимость избавиться от гравитационной «анизотропии», для чего помещают внутрь тепловых трубок пористый материал, по порам которого благодаря капиллярному эффекту жидкость одинакого хорошо перемещается вдоль и против направления действия силы тяжести, обеспечивая испарение на горячем конце трубки, где бы он ни находился. :)

Кстати, из этих диаграмм наглядно видно, что понижение скорости вращения вентилятора Big Typhoon VX на треть (с соответствующим уменьшением его шумности, см. ниже), почти не приводит к потере его теплоотдачи — температура охлаждаемых им компонентов повышается в среднем всего на градус! То есть конструкция радиатора этого кулера такова, что даже при 1300 об./мин. эффективность кулера близка к насыщению (при более высоких оборотах узким место служат трубки, их стыки с подошвой и ребрами, а также, возможно, недостаточно свободный воздухоток между ребрами — может их стоит немного разредить). А значит, особого смысла повышать обороты этого кулера до 2000 в минуту нет. :)



Результаты испытаний теплоотдачи

Теперь переходим к собственно сравнению различных кулеров. Начнем, как водится, со случая предельной (100%) загрузки двухъядерного процессора в S&M, крайне редко встречающегося на практике в течение продолжительного времени.

И даже в таких жестких условиях работы чуть разогнанного «экстремального» процессора практически все из рассмотренных здесь кулеров на тепловых трубках вполне справляются с его охлаждением до паспортной температуры (напомню, что измеряемая нами температура внутри кристалла процессора на несколько градусов выше, чем специфицируемая Intel температура на крышке его хитспредера). Чуть хуже остальных, правда, выступает пафосный Mars от Cooler Master, но последний Eclipse оказался на неплохом счету, составив «теплую компанию» (простите за каламбур) куда более дешевым кулерам CM Hyper TX и GT Igloo 5700 MC. Большой Тайфун откровенно порадовал, показав результаты на уровне более дорогого Zalman CNPS9500 AT и уступив лишь суперэлитному 9700-му Залману! Более того, Big Typhoon VX оказался безоговорочно лучшим на пониженных до 1300 оборотах вентилятора, демонстрируя практически не ухудшившуюся теплоотдачу (см. выше) и существенно опередив даже Zalman CNPS9700 LED при той же скорости вращения! Кстати, Big Typhoon VX оказался одним из лучших и при охлаждении системной платы около процессора.

Если мы перейдем на более реалистичную нагрузку центрального процессора (75% по S&M, диаграмма выше), то окажется, что диспозиция кулеров почти не поменялась: Big Typhoon VX по-прежнему третий на полных оборотах, соперничая с CNPS9500 AT, и лучший на пониженных оборотах, уверенно опережая CNPS9700 LED и лучше всех охлаждая плату. Cooler Master Eclipse оказывается на неплохом счету, идя вровень с CM Hyper TX и GT Igloo 5700 MC на полных оборотах и оказываясь одним из немногих кулером, способных на пониженных оборотах охладить наш процессор до штатных температур.

Если же такой мощный процессор использовать «в несвойственной ему манере» на «полузагрузке» (50% в среднем по S&M, диаграмма 3), то ситуация упрощается, и уже практически с любым из наших фигурантов, даже работающих на пониженных оборотах, можно использовать разгон Conroe до 3,2 ГГц. Лидеры здесь все те же.

В состоянии же бездействия (режим Idle, диаграмма 4) нам и вовсе можно не беспокоиться на счет температуры ядра Core 2, если в системе стоит дорогой кулер. :):):)



Испытания акустики

Измерения шума кулеров проводились при помощи шумомера ВШВ-003-М3 по разработанной ранее методике (см. здесь и здесь). Результаты приведены на диаграмме вместе с показаниями тахометра вентилятора.

Самым тихим на пониженных оборотах (в режиме PWM) оказался Cooler Master Eclipse с турбинным вентилятором малого диаметра, обойдя даже Zalman CNPS9500 AT, работающий на 660 об./мин! К сожалению, при такой фактически вообще неслышной работе он способен справиться разве что с «офисной» (50-процентной) загрузкой нашего монстра-процессора. Тогда как на средних фиксированных оборотах (1900 в минуту) Eclipse, в принципе, справляется (в наших условиях охлаждения внутри корпуса) даже со 100-процентной по S&M загрузкой Conroe 3,2 ГГц, демонстрируя при этом шум на уровне 26 дБА (относительно тих, но все же слышен). Примерно такой же шум издает и Big Typhoon VX на минимальных, пониженных до 1300 оборотах в минуту. Однако его теплоотдача при этом несопоставимо выше! Учитывая, что на полных оборотах шум Большого Тайфуна возрастает до очень заметных 38 дБА, а теплоотдача почти не изменяется, думаю, нет нужды говорить, что использование такого режима его работы практически бессмысленно. :) А та «добавочная стоимость», которая обусловлена применением более мощного вентилятора и наличием регулятора оборотов — неоправданна. Кстати, Cooler Master Eclipse на полных оборотах оказался самым шумным из наших фигурантов, и учитывая приведенные выше данные по теплоотдаче, его, видимо, тоже нет особого смысла эксплуатировать в этом режиме, ограничившись средней фиксированной скоростью или PWM-управлением.



Заключение

Итак, мы познакомились с очередной новинкой компании Cooler Master — «турбинной» моделью Eclipse на 4 тепловых трубках, а также с немного модифицированным относительно модели годовалой давности кулером Big Typhoon VX от Thermaltake. К сожалению, Eclipse получился скорее в духе кулера Mars этого же производителя (демонстрируя умеренную теплоотдачу при навороченной внешности и цене), нежели продолжил традиции удачной полубюджетной линейки Hyper TX этого производителя, достойной всяческих похвал. В частности, оказалось, что по теплоотдаче Eclipse в целом не лучше, чем Hyper TX, хотя шумность его работы при этом значительно выше (в сопоставимых режимах). Можем ли мы рекомендовать пользователю 60-долларовый Eclipse, если есть 27-долларовый Hyper TX того же производителя, или, скажем, еще более эффективный 40-долларовый Big Typhoon VX от Thermaltake (о кулерах Zalman я сейчас молчу)? Думаю, ответ очевиден. Другое дело — Big Typhoon VX, который подтвердил свою высочайшую эффективность, хотя и его конструкция, как мы могли убедиться, не свободна от недостатков: его эксплуатация на повышенных более 1300 оборотах в минуту просто нецелесообразна.



Кулеры предоставлены компанией Пирит
