Среднебюджетные кулеры Cooler Master и Ice Hammer


Часть 1. Продукты Cooler Master - Hyper 212 Plus, Hyper TX3 и Hyper 101

Продолжая линейку обзоров, посвященных среднебюджетным системам охлаждения, сегодня в наш фокус мы помещаем три кулера от Cooler Master — Hyper 101, Hyper TX3 и Hyper 212 Plus, а также три кулера от Ice Hammer — IH-4350B, IH-4401A и IH-4405. По большому счету, все эти продукты являются самыми настоящими «народными хитами» — они довольно успешно соединяют в себе продвинутый конструктив, мультплатформенную совместимость и демократичную стоимость, предлагая очень привлекательное соотношение цена-качество. И даже если отдельные технические моменты заслуживают серьезной критики, как раз именно «цена вопроса» дает им весомый аргумент «за», который нередко перевешивает все другие «против». Главное, свою роль они исполняют вполне грамотно и артистично, что для большинства пользователей (и в первую очередь для тех, кто не особенно стремится к рекордам оверклокинга) бывает более чем достаточно. :)

Итак, без долгих хождений вокруг да около давайте обратимся сразу к нашим тестовым объектам! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности среднебюджетных «трио» от Cooler Master и Ice Hammer. Приступим!

Cooler Master Hyper 212 Plus

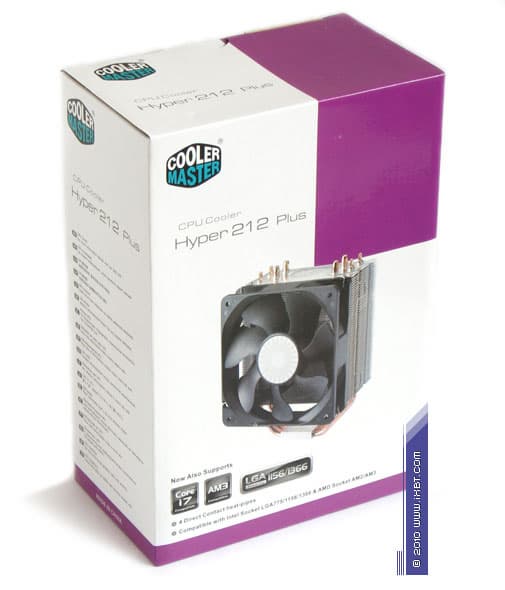

Комплектация. Продукт поставляется в аккуратной картонной упаковке с внутренним пластиковым блистером. Все ориентиры, характеризующие содержимое, обозначены четко и ясно — это и подробное перечисление технико-эксплуатационных параметров, и сопутствующий иллюстративный материал.

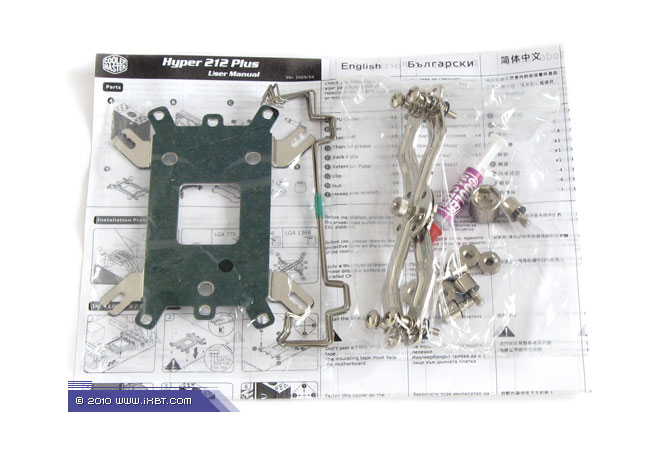

Поставка включает радиатор, фирменный вентилятор, комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и AMD Socket AM2/AM3), маленький шприц с термопастой, фиксирующие скобки для вентиляторов (2 пары) и техническое руководство (присутствует русскоязычная инструкция).

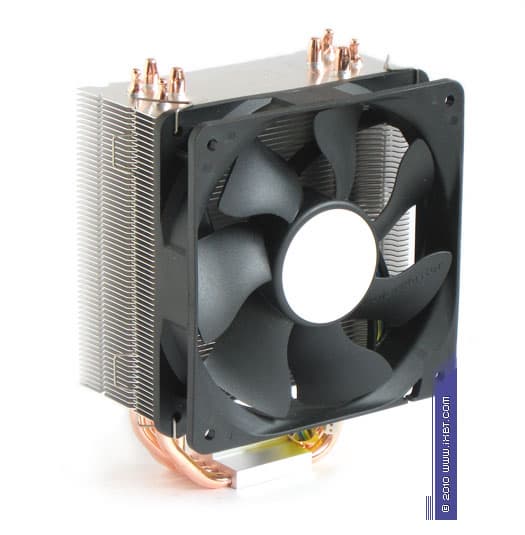

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120х120х25 мм (допускается установка еще одного опционального вентилятора). Габариты 116х75х159 мм. Вес 630 г (без учета крепежа).

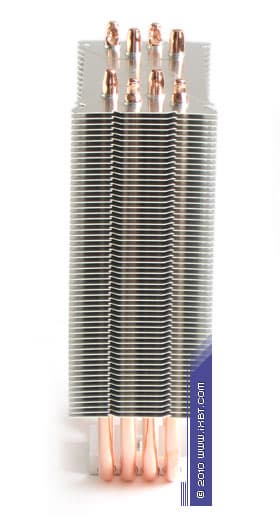

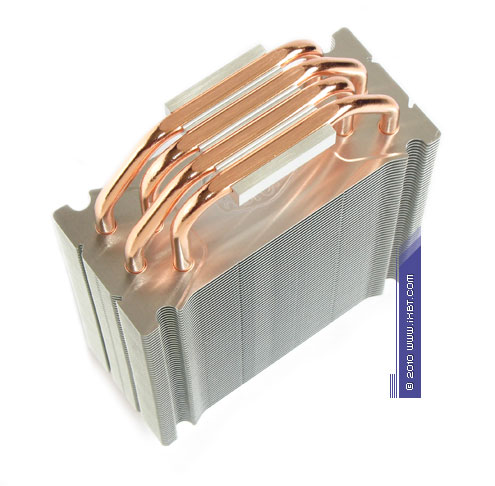

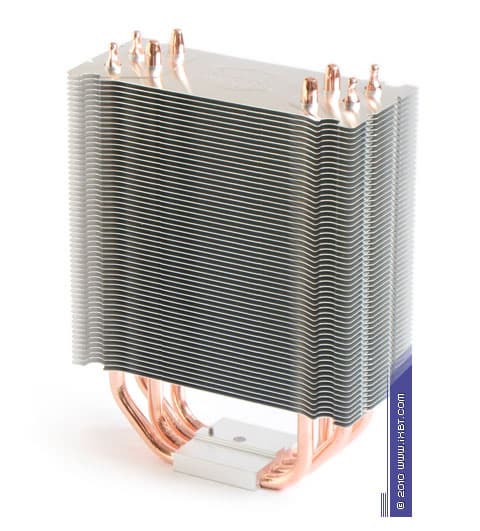

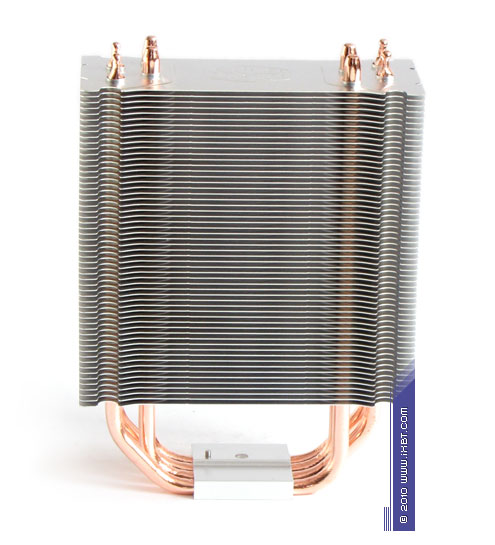

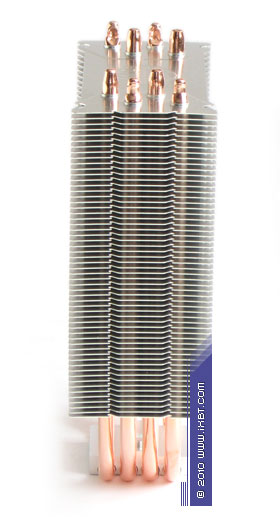

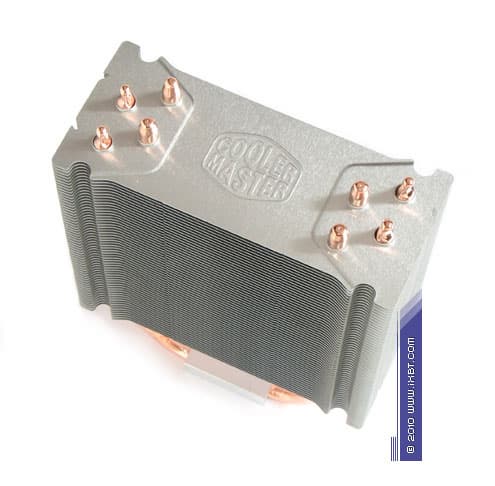

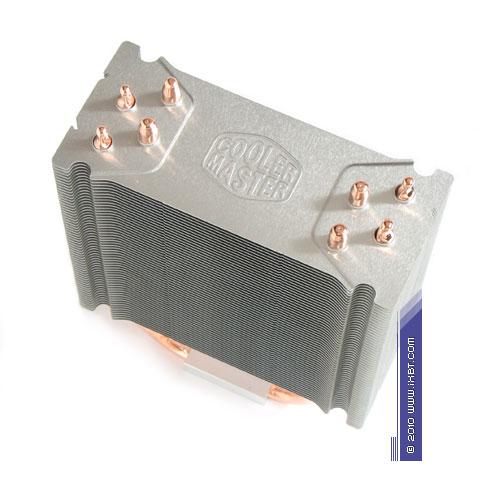

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе четыре медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 35х38х8 мм и и секцию алюминиевого оребрения (57 пластин, общая площадь поверхности теплообмена порядка 6000 см2).



Существенными плюсами этого конструктива являются:

  • прямое сопряжение тепловых трубок с процессором (позволяет уменьшить контактное термическое сопротивление в паре «процессор-кулер»)
  • развитая поверхность теплообмена
  • размеренная постановка трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)


В то же время, радиатор Hyper 212 Plus обнаруживает и весьма спорные моменты — это:

  • малая площадь термического контакта трубок с процессором (поверхность сточенных участков трубок оставляет желать лучшего, что дополнительно усугубляется немаленькой толщиной пазов механического держателя — порядка 2 мм)
  • уплотненное размещение пластин оребрения (шаг порядка 1,8 мм)
  • упрощенное сопряжение трубок и пластин (механическое обжатие)

Экспертно-техническая оценка радиатора: хорошо.

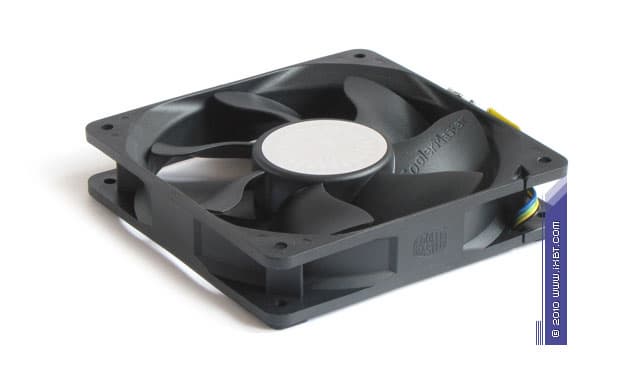

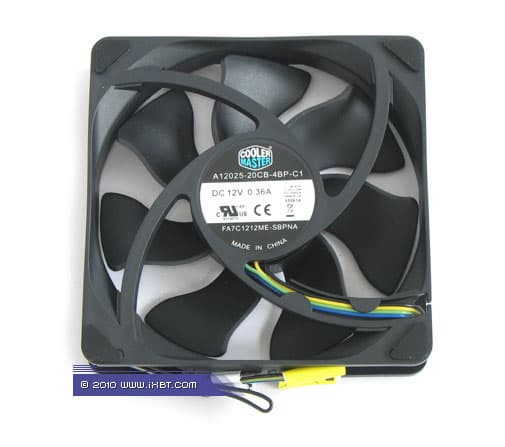

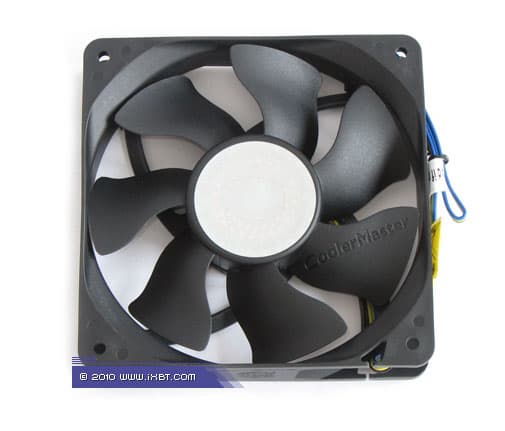

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Cooler Master FA7C1212ME-SBPNA (номинальная скорость вращения крыльчатки 2000 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • продвинутую аэродинамику крыльчатки с хорошим напором
  • акустические бонификаторы (сглаженные кромки лопастей, спиралевидные стойки статора)
  • добротную механику (улучшенный подшипник скольжения с закрытым рабочим блоком)


Слабой стороной FA7C1212ME-SBPNA является простоватая электроника (схема управления на базе чипа-аналога ATS276), которая «генерирует» довольно ощутимые электромеханические призвуки в шумовом спектре вентилятора. Впрочем, подобные эффекты обнаруживают себя только при повышенных рабочих оборотах крыльчатки (более 1100 об/мин), так что, на этом нюансе можно не акцентироваться.
Экспертно-техническая оценка вентилятора: хорошо.

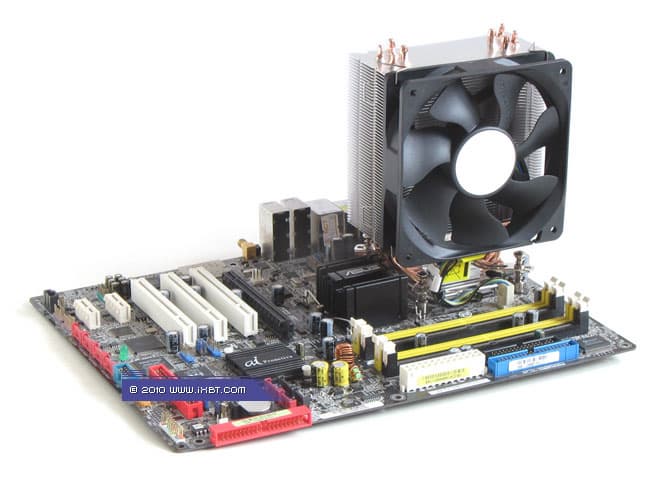

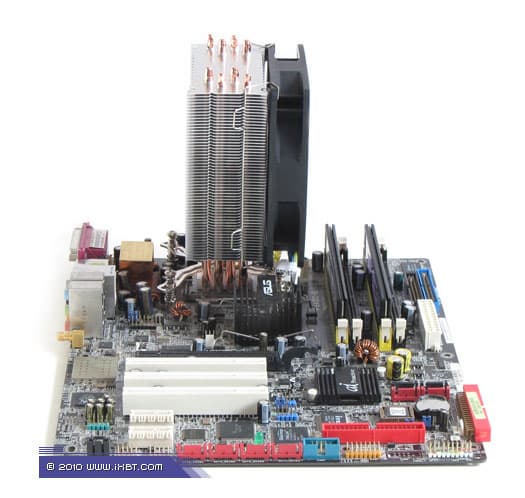

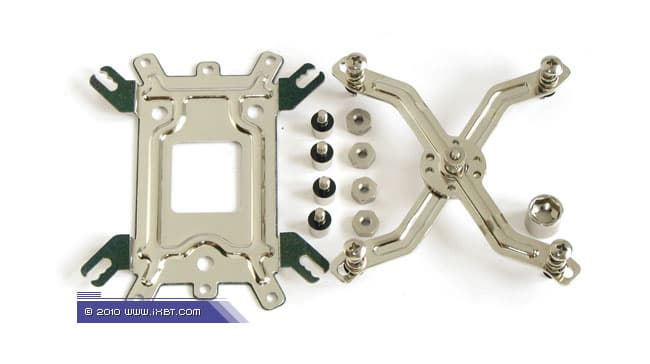

Эксплуатационная эргономика. Инсталляционный комплекс продукта не отличается истинным дружелюбием к пользователю, но, по сравнению с крепежом предшествующей серии (Hyper 212), демонстрирует значимое улучшение технического конструктива. Теперь, помимо адаптации к новым сокетам, здесь присутствуют уже вполне удобоваримые винтовые крепления (это комбинация универсальной пластины-супинатора, универсальной крестовины и сопутствующих метизов), которые обеспечивают плотный и надежный прижим радиатора к процессору. Что ж, спецам Cooler Master надо отдать должное - они не прошли мимо недочетов в своих прошлых работах и сделали все необходимое для совершенствования нового варианта крепежа таким образом, чтобы он действительно соответствовал современным техническим требованиям.

Эксплуатационными плюсами Hyper 212 Plus также засчитываются:

  • широкий диапазон ШИМ-регулировки вентилятора (300-2000 об/мин)
  • смягчающие прокладки из вспененной резины, смонтированные на вентиляторе
  • эффективная штатная термопаста
  • подробная русскоязычная инструкция


Экспертно-техническая оценка эксплуатационных параметров: хорошо.

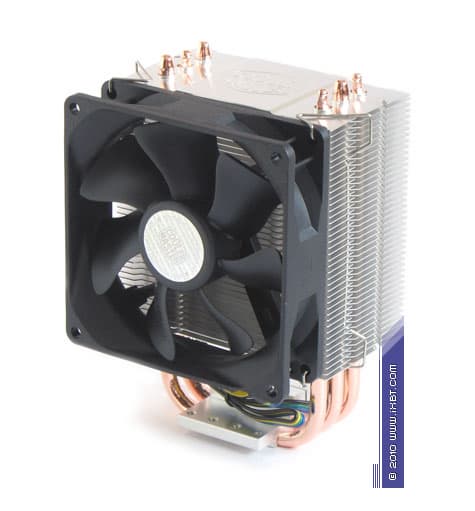

Cooler Master Hyper TX3

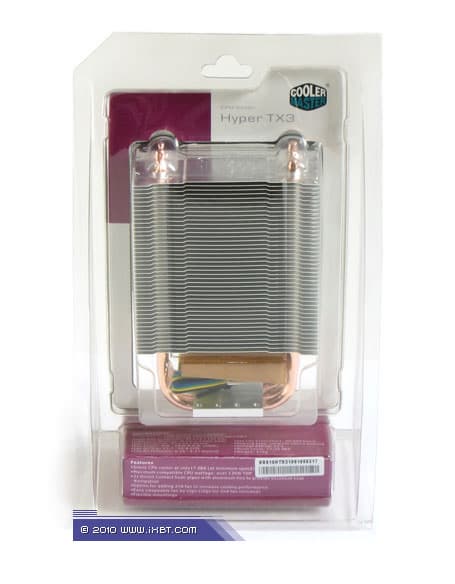

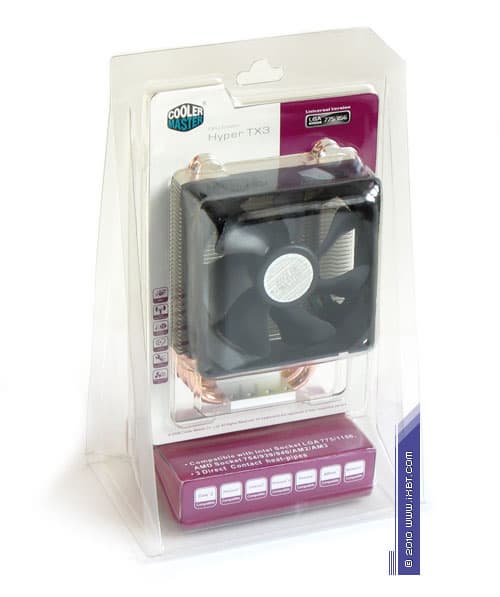

Комплектация. Продукт поставляется в небольшой блистерной упаковке. Техническое описание размещено на поверхности бокса с аксессуарами, с указанием основных параметров и характеристик.

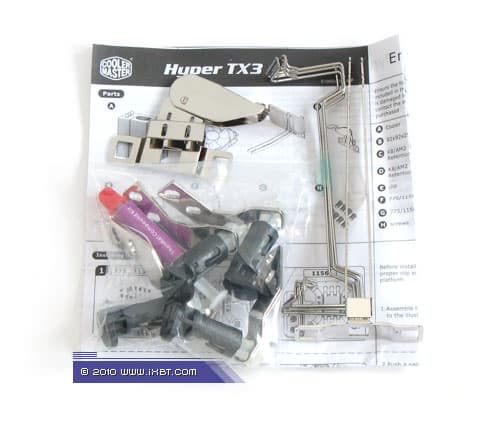

Поставка включает радиатор, фирменный вентилятор, комплект мультплатформенного крепежа (поддерживается большинство актуальных платформ — Intel LGA775/LGA1156 и AMD Socket AM2/AM3), маленький шприц с термопастой, фиксирующие скобки для вентиляторов (2 пары) и техническое руководство (присутствует русскоязычная инструкция).

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 92х92х25 мм (допускается установка еще одного опционального вентилятора). Габариты 90х75х140 мм. Вес 410 г (без учета крепежа).

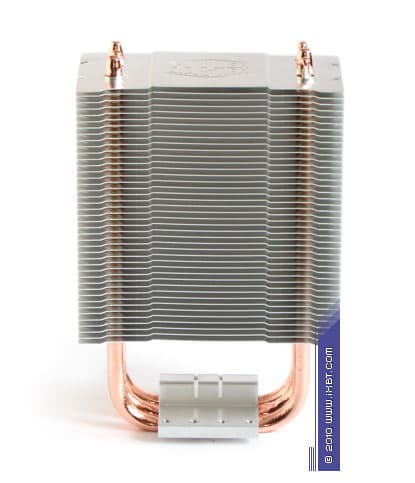

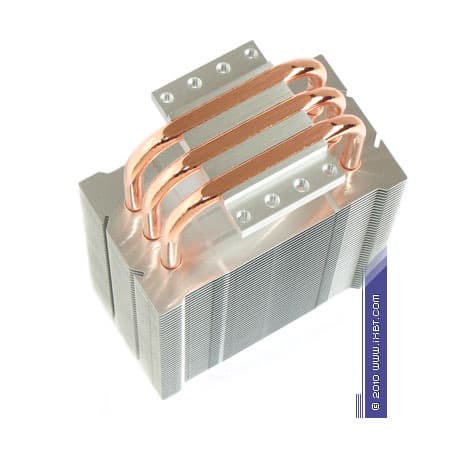

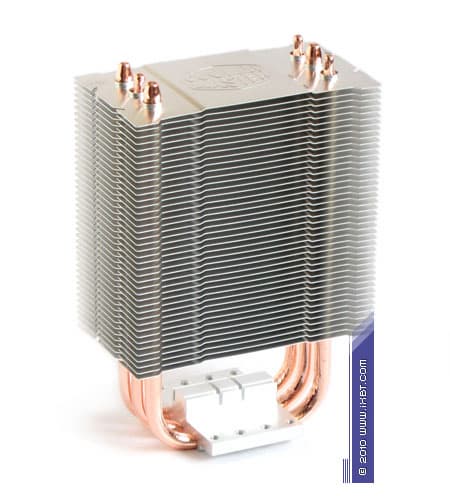

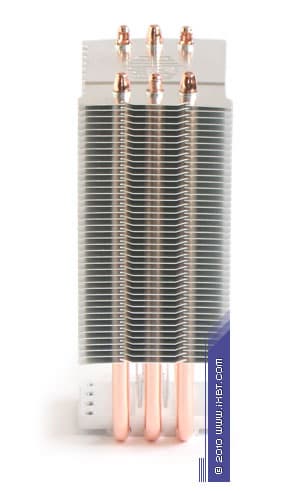

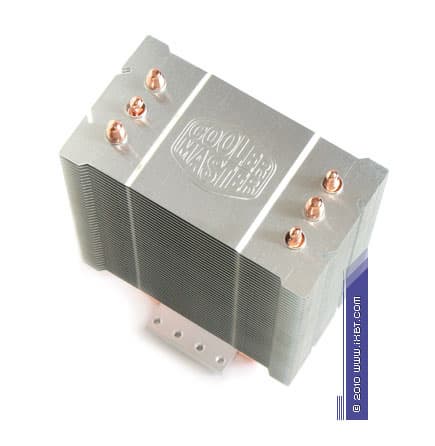

Конструктивные особенности (радиатор). «Рабочее тело» кулера базируется на технологии «прямого контакта» и имеет в своем составе три медные тепловые трубки диаметра 6 мм, алюминиевый механический держатель 35х52х15 мм и секцию алюминиевого оребрения (42 пластины, общая площадь поверхности теплообмена порядка 3600 см2).



В качестве достоинств радиатора Hyper TX3 следует выделить:

  • прямое сопряжение тепловых трубок с процессором
  • размеренная постановка трубок в секции оребрения (без скученности и с минимальным взаимным подогревом)
  • шаг размещения пластин, близкий к оптимальному (чуть более 2 мм)


Однако по-прежнему присутствуют и конструктивные недостатки - это:

  • неэффективная организация теплосъема (ширина пазов механического держателя порядка 5 мм, малая площадь теплосъемных участков трубок — то есть, реальная поверхность термоконтакта получается лишь немногим больше «служебной» поверхности пазов алюминиевого держателя, где теплоотдача существенно затруднена)
  • упрощенное сопряжение трубок и пластин (механическое обжатие)

Экспертно-техническая оценка радиатора: хорошо.

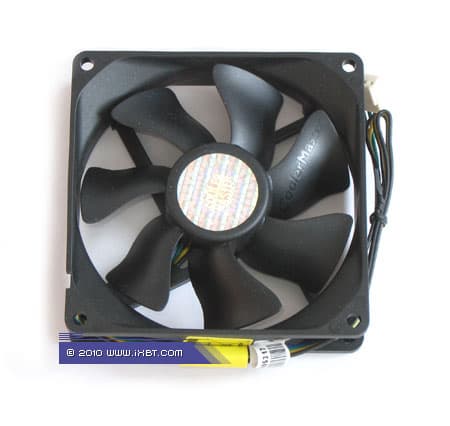

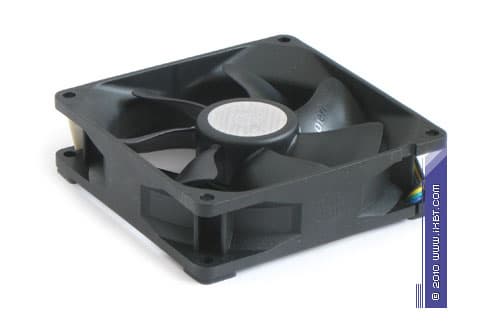

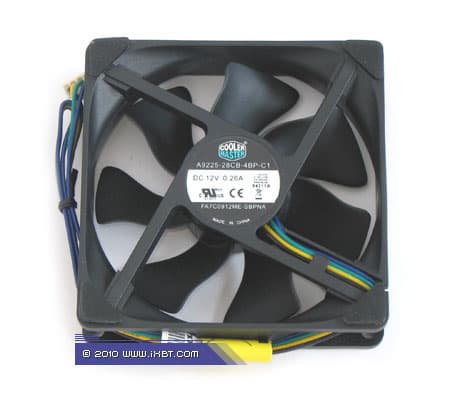

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Cooler Master FA7C0912ME-SBPNA (номинальная скорость вращения крыльчатки 2800 об/мин).

Сильными сторонами этого вентилятора являются:

  • специализированная аэродинамика крыльчатки с хорошим напором
  • улучшенный подшипник скольжения


В то же время, FA7C0912ME-SBPNA повторяет недостатки, присущие старшей модели из комплекта Hyper 212 Plus — это:

  • неоптимальные шумовые характеристики на повышенных оборотах
  • излишне упрощенная электроника

Экспертно-техническая оценка вентилятора: хорошо.

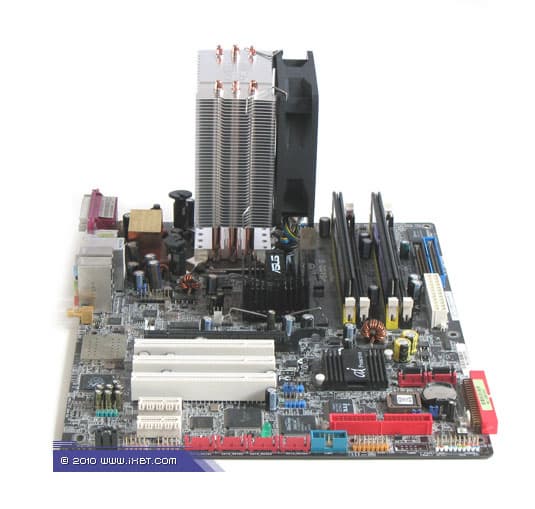

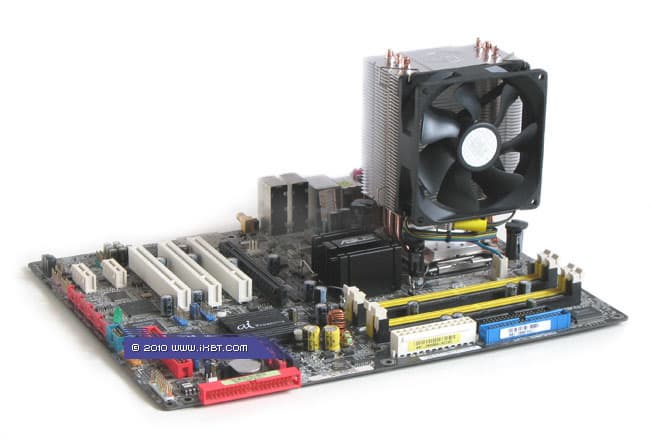

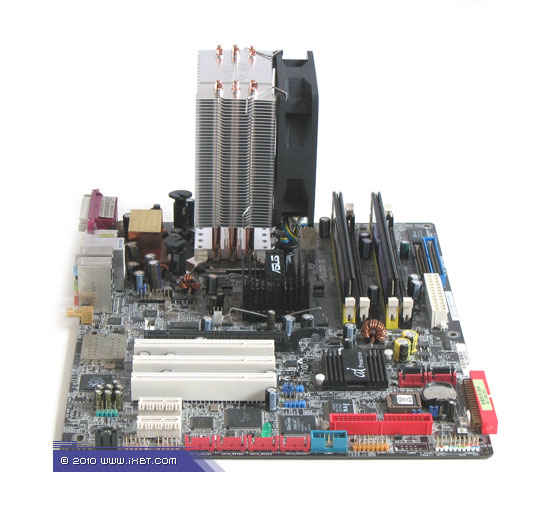

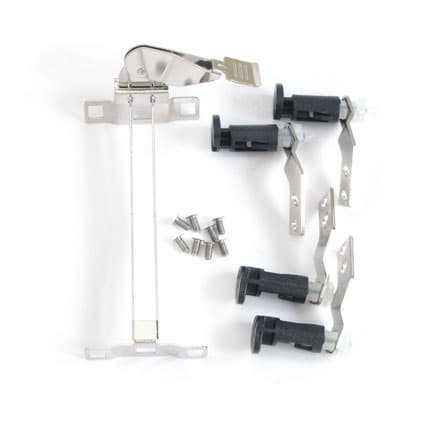

Эксплуатационная эргономика. Инсталляционный комплекс продукта предельно прост — для фиксации радиатора на платформах Intel предусмотрены 4 крепежные планки с референсными замками-кембриками, а для монтажа в сокетах AMD используется стандартная клипса с поворотной ручкой-рычагом. В обоих случаях крепеж обеспечивает жесткий прижим радиатора, гарантируя хороший термоконтакт и соответствие нормативным требованиям Intel/AMD. Так что, в установочных процедурах Hyper TX3 практически эквивалентен обращению с типовыми боксовыми кулерами.

Хорошим дополнением к эксплуатационным характеристикам Hyper TX3 также выступают:

  • широкий диапазон ШИМ-регулировки вентилятора (800-2800 об/мин)
  • смягчающие прокладки из вспененной резины, смонтированные на вентиляторе
  • эффективная штатная термопаста
  • подробная русскоязычная инструкция


Экспертно-техническая оценка эксплуатационных параметров: отлично.

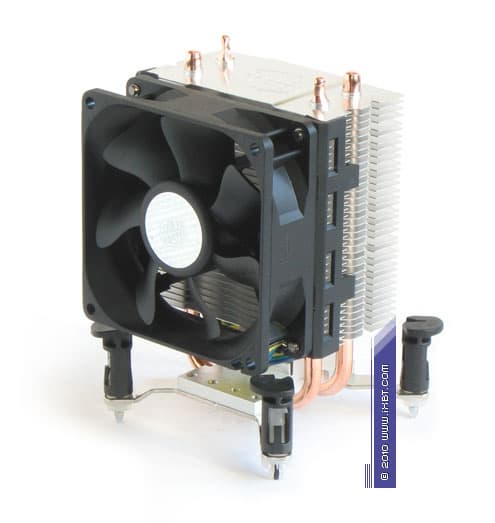

В нашем сегодняшнем списке фигурирует еще один продукт Cooler Master — Hyper 101 (представляет собой упрощенный вариант модели Hyper TX3, с меньшими габаритами и двумя тепловыми трубками), подробно останавливаться на котором мы посчитали нецелесообразным.

Экспертно-техническая оценка радиатора: удовлетворительно.
Экспертно-техническая оценка вентилятора: хорошо.
Экспертно-техническая оценка эксплуатационных параметров: отлично.
