Высокопроизводительный двухдиапазонный
беспроводной роутер Netgear WNDR4000


Развитие современных домашних роутеров в основном идет в направлении увеличения скорости работы беспроводных модулей, а также наращивается мощность основного процессора. С первым все понятно — оборудование стандарта 802.11n уже широко представлено на рынке, но одного этого факта мало для определения реальной производительности устройств. Дело в том, что в рамках 802.11n существует множество вариаций конфигураций радиоблоков, работающих с разной скоростью. В частности, самые простые USB-контроллеры могут иметь только одну антенну и работать в режиме MIMO 1T1R, обеспечивая при этом битовые скорости до 150 Мбит/с. В то время как наиболее мощные модели могут работать сразу с тремя потоками в 3T3R и показывать, по крайней мере теоретически, в три раза большую скорость. К сожалению, не все производители указывают подробности в технических спецификациях своих продуктов, что создает определенные сложности при выборе. Еще одной популярной особенностью роутеров второй половины этого года является наличие двух независимых радиоблоков, работающих в диапазонах 2,4 и 5 ГГц. Это позволяет в целом увеличить производительность беспроводной связи, разделив клиентов по частотам.

Если же говорить о мощности центрального процессора роутера, то большинство топовых моделей способны практически полностью использовать 100 Мбит/с канал во всех вариантах подключения, причем даже в случае высокой нагрузки. Конечно, сегодня мало кому доступны гигабитные подключения, однако очень может быть, что скоро и такие скорости массово придут в частный сектор.

Развитие возможностей и функций роутеров идет не слишком быстрыми темпами. Есть модели, на которые даже можно установить дополнительные программные модули для реализации новых сценариев. Но в большинстве случаев процессор устройства слишком слаб, и мало кто может позволить себе неустойчивую работу основного устройства для доступа в интернет.

Полтора года назад мы тестировали роутер Netgear WNDR3700, который для своего времени был очень неплох. И единственной существенной претензией к нему была слабая адаптация к условиям отечественных провайдеров и сервисов. Сегодня у нас в лаборатории его наследник — роутер WNRD4000, который основан на более современной элементной базе и имеет более производительную точку доступа на 5 ГГц.

Комплект поставки

Как мы недавно говорили, компания Netgear изменила дизайн упаковок продуктов для их более явного позиционирования по уровню — начиная от бело-зеленых моделей начального уровня до бело-красных высокопроизводительных устройств.

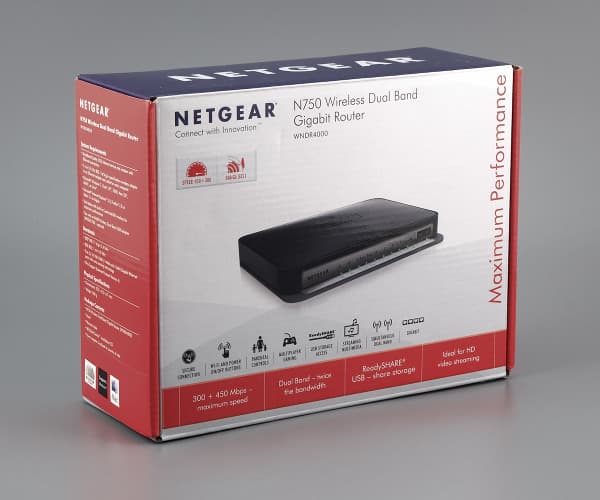

Коробка роутера Netgear WNDR4000

Поскольку WNDR4000 принадлежит именно к последней категории, то в нашем случае был именно «красный» вариант. На коробке традиционно представлены фотографии устройства, его технические характеристики и возможности, сравнение с другим категориями продуктов от Netgear. Размеры упаковки относительно небольшие — 23×18×9 сантиметров.

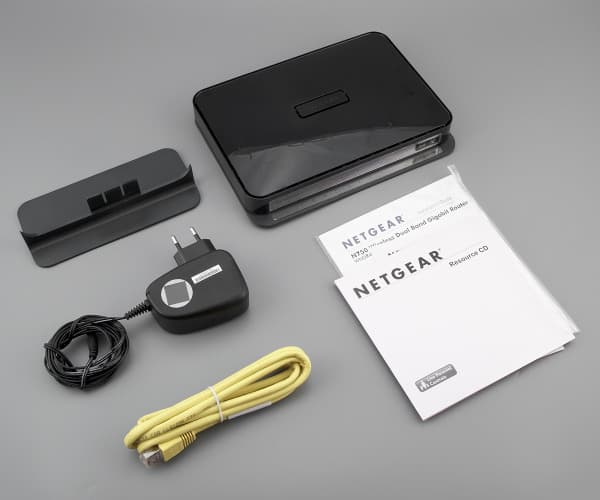

Комплект поставки роутера Netgear WNDR4000

Комплект поставки стандартный — роутер, подставка для вертикальной установки, импульсный блок питания 12 В 2,5 А, один гигабитный патч-корд, листовка по установке, гарантийный талон и компакт-диск с программами. Актуальную версию руководства пользователя лучше посмотреть на сайте производителя.

Внешний вид

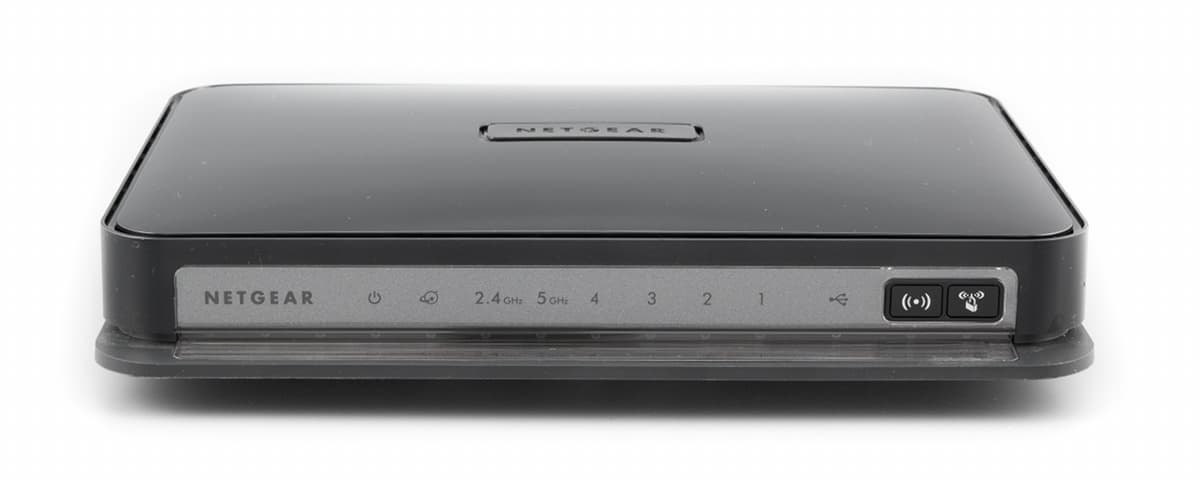

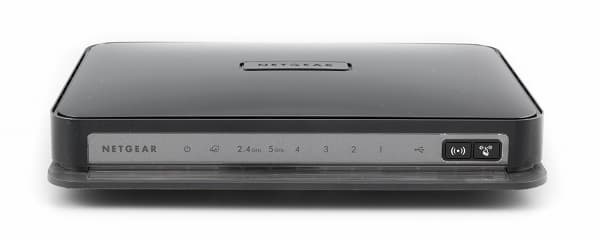

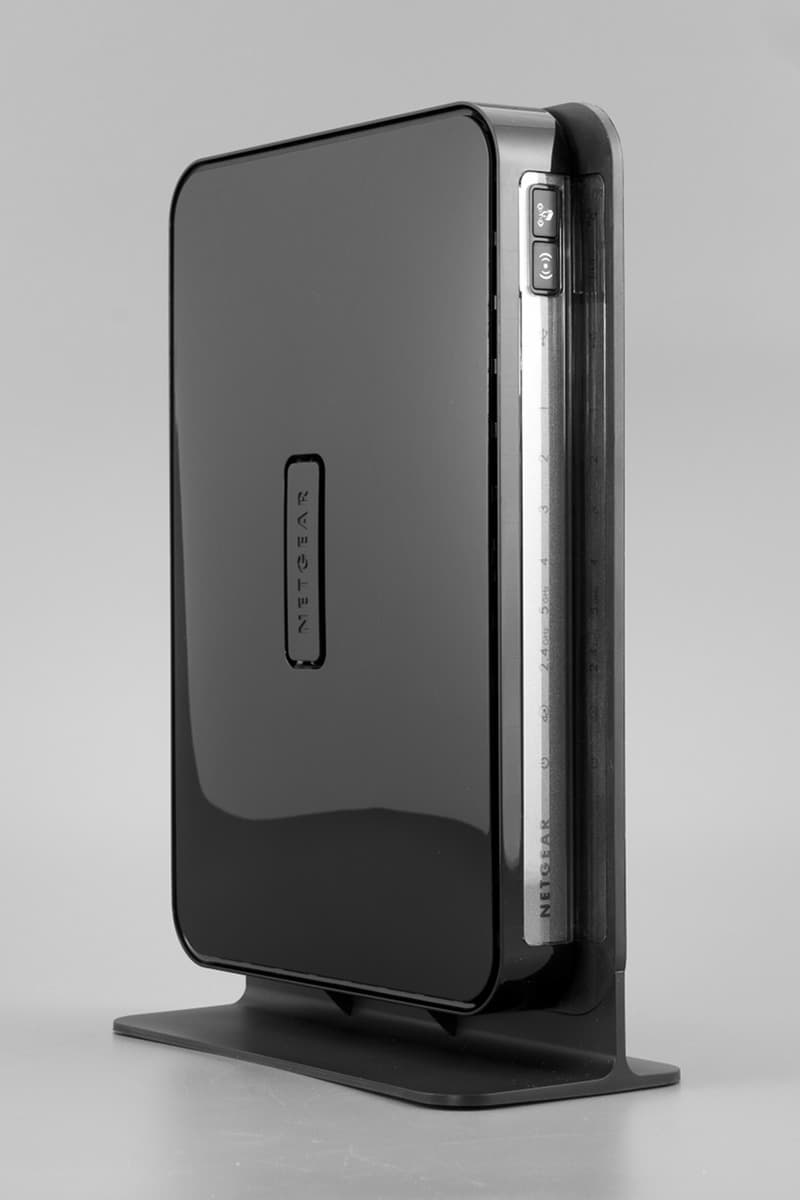

Корпус у 4000 не отличается от его успешного предшественника — модели WNDR3700. Его размеры — 22×16×3 сантиметра, материал — темный пластик. Верхняя крышка и торцы глянцевые, дно — матовое. На переднем торце на фоне серебристой полоски находятся индикаторы состояния устройства и активности проводных портов. Подписи к ним достаточно крупные, так что пользоваться будет удобно. Справа от них есть две кнопки — первая отвечает за отключение беспроводных модулей, а вторая позволяет быстро подключить совместимого с WPS клиента.

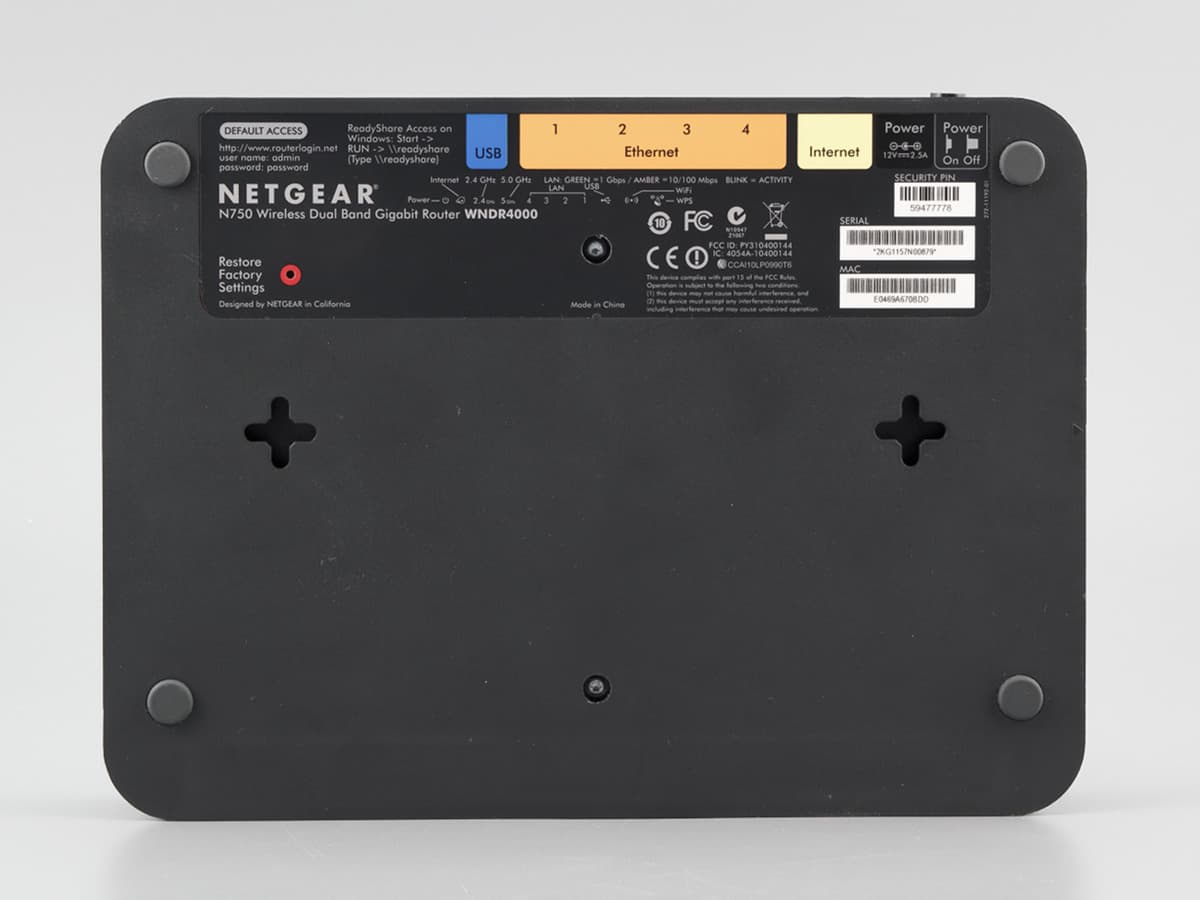

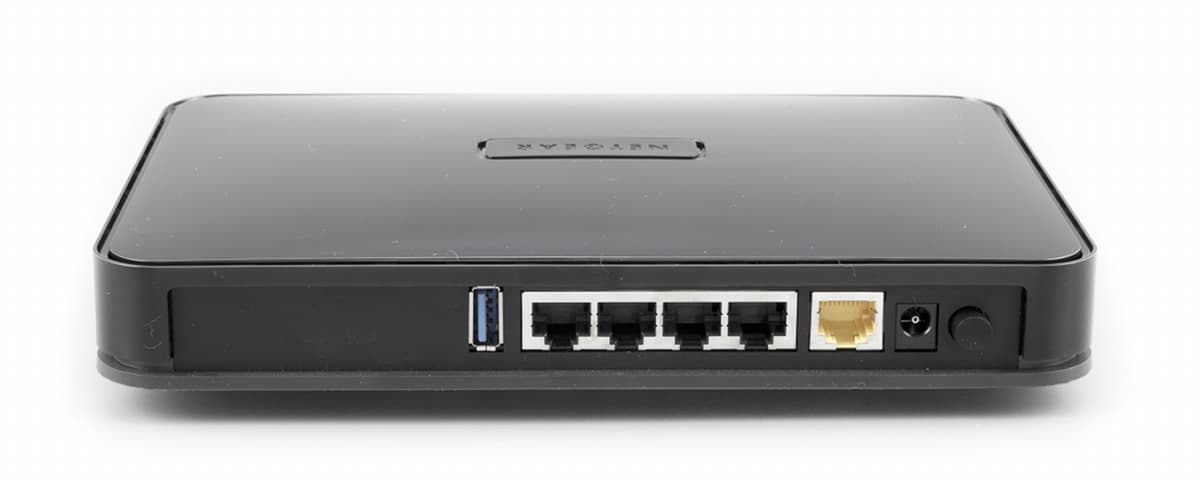

Набор и расположение портов сзади также не изменились — USB 2.0 (синий цвет разъема тут несколько неуместен), четыре гигабитных сетевых порта LAN и один гигабитный WAN, вход блока питания и выключатель. Для сброса настроек можно использовать скрытую кнопку на дне устройства. Вот только ей не очень удобно пользоваться, если роутер висит на стене. Кстати, использованный корпус универсален с точки зрения установки, поскольку можно использовать несколько вариантов — на резиновых ножках на столе, вертикально на стене с использованием специальных отверстий на дне или же вертикально на столе после соединения с комплектной подставкой. Отметим, что на дне есть подробные подписи для всех разъемов, описание подключения к web-интерфейсу устройства, MAC-адреса интерфейсов и серийный номер.

Мощная начинка требует и хорошей вентиляции. Так что здесь для этого предусмотрены щели по периметру и под логотипом на верхней крышке. Проблем с перегревом не наблюдалось даже в наших интенсивных тестах.

Аппаратная конфигурация

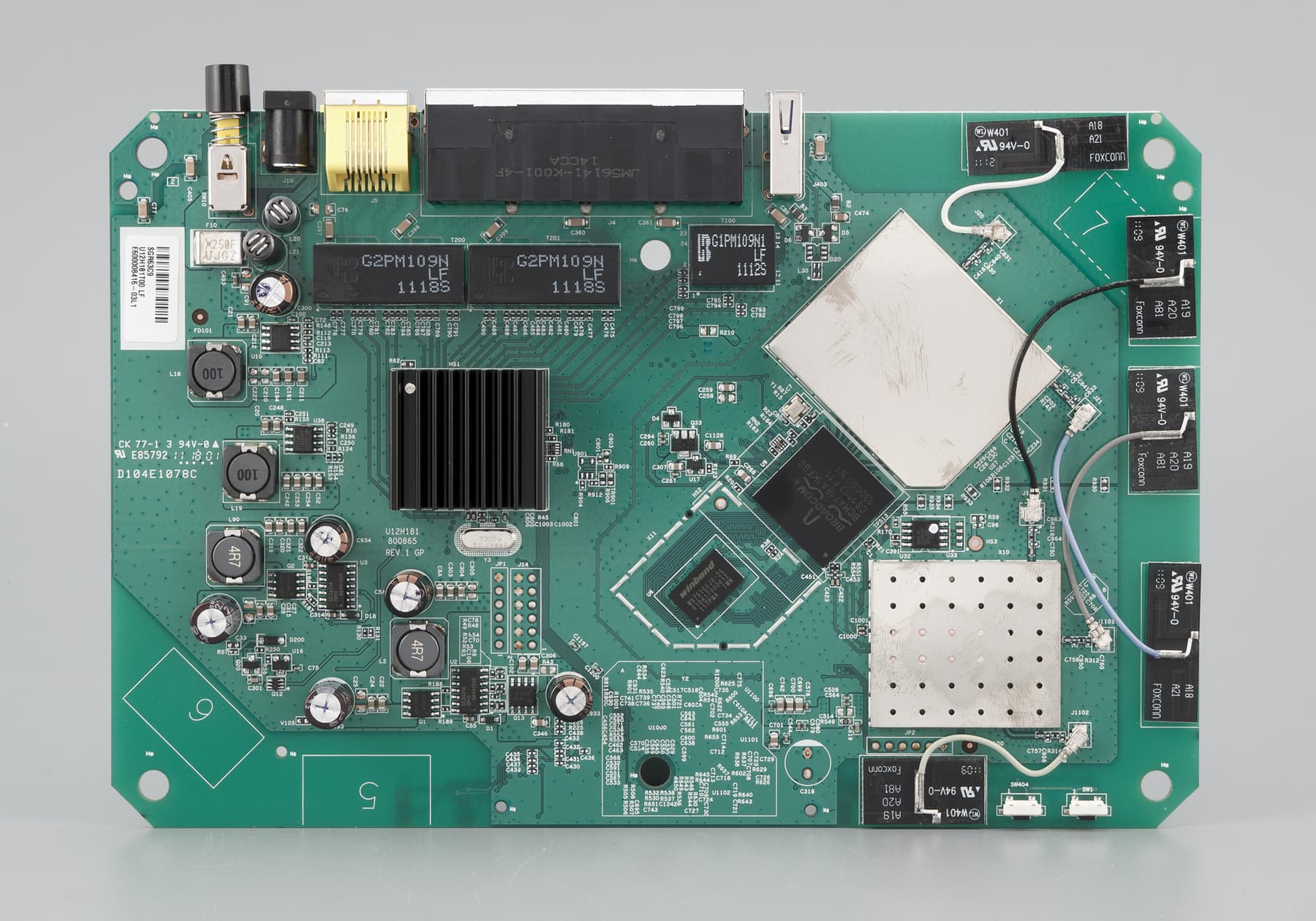

Роутер основан на платформе от компании Broadcom. Центральный процессор BCM4718A имеет ядро MIPS, работающее на частоте до 533 МГц. В него встроен радиоблок для частоты 2,4 ГГц и контроллер USB. Работа на 5 ГГц обеспечивается микросхемой BCM4331. Из дополнительных чипов на плате есть сетевой коммутатор, микросхемы оперативной (64 МБ) и флэш-памяти (8 МБ).

В устройстве используются встроенные антенны — две на диапазон 2,4 ГГц и три на 5 ГГц. Это позволяет производителю заявить о классе «N750», где цифра складывается из максимально возможных битовых скоростей — 300 и 450 Мбит/с соответственно. К сожалению, встроенный коммутатор этого устройства не поддерживает Jumbo Frames.

Тестирование проводилось с прошивкой версии 1.0.0.82.

Настройка и возможности

В рассматриваемой модели используется дизайн web-интерфейса прошлого поколения. Оценивать в виде лучше/хуже не будем, просто скажем, что он отличается от некоторых новых моделей Netgear. В левой части окна расположено меню, в центре — сами изменяемые параметры, а справа находится встроенная справка. Интерфейс может использовать несколько языков, включая русский. Защита есть только по паролю администратора, при этом поддержки HTTPS не предусмотрено.

Первые два пункта не нуждаются в комментариях — «Мастер установки» может пригодиться начинающим пользователям, а «Добавить WPS клиента» поможет быстро подключить новый беспроводной адаптер. Хотя если маршрутизатор установлен не очень далеко, проще использовать кнопку на нем.

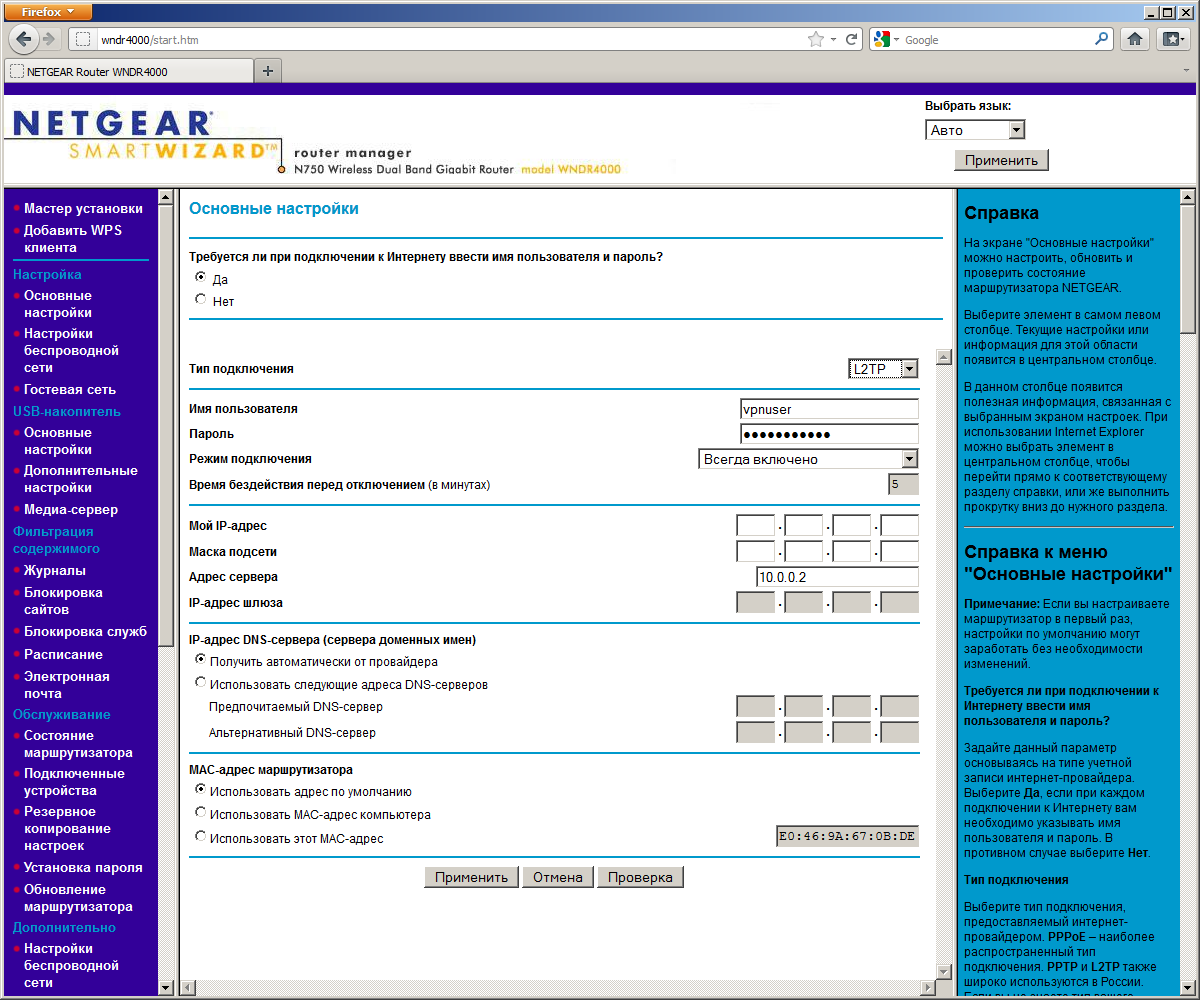

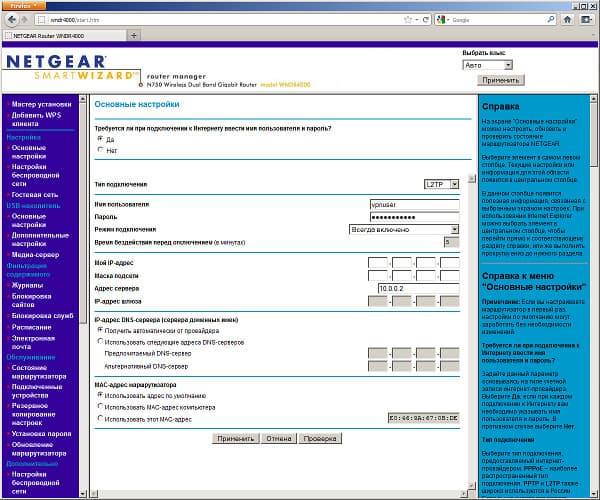

Далее идет группа основных настроек — подключения к сети Интернет и настройки беспроводной сети. Роутер умеет использовать как прямое подключение, так и варианты PPPoE, PPTP, L2TP. IP-адреса порта WAN можно настроить в ручном режиме или получить от провайдера. Поддерживается также изменение MAC-адреса внешнего порта.

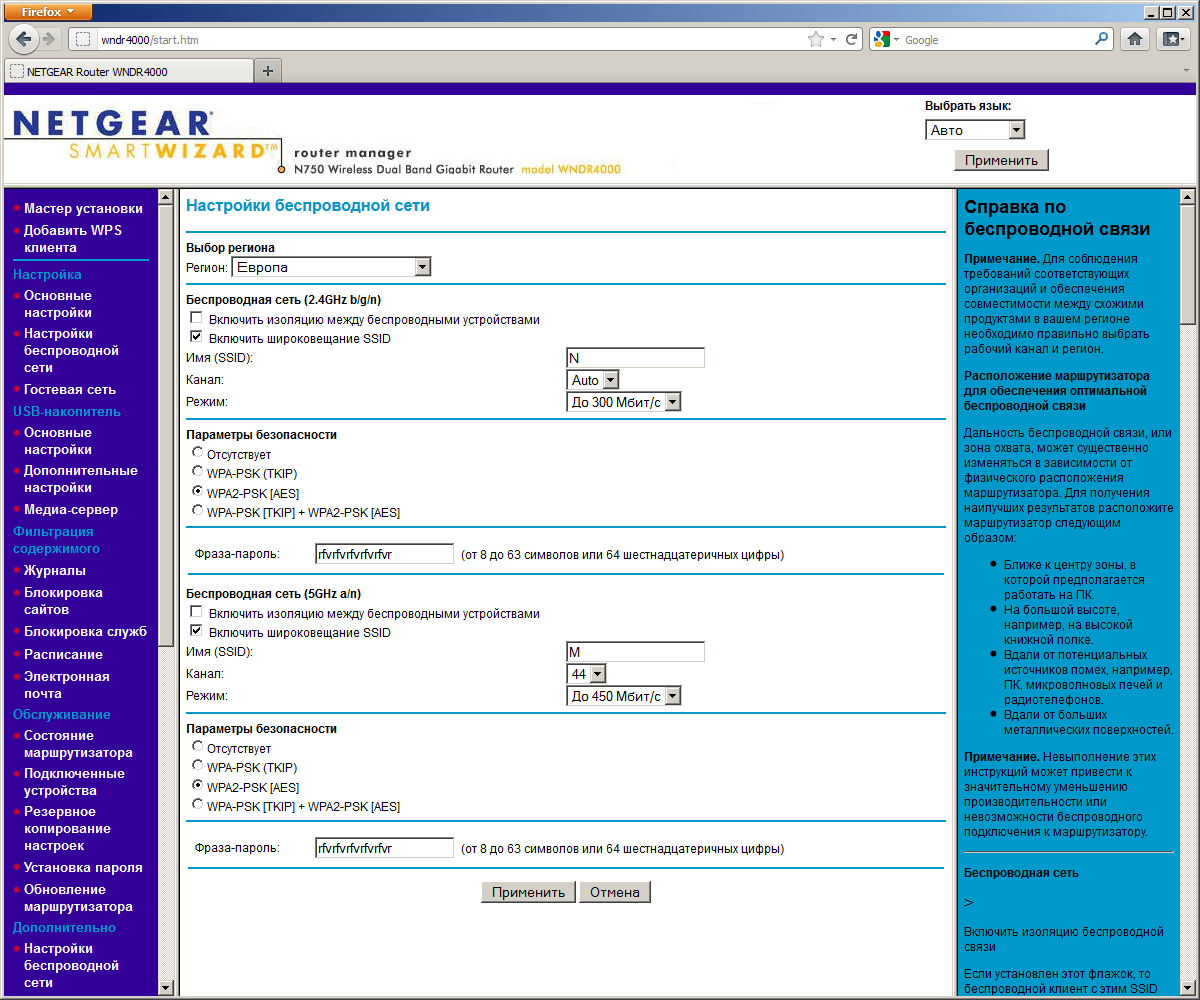

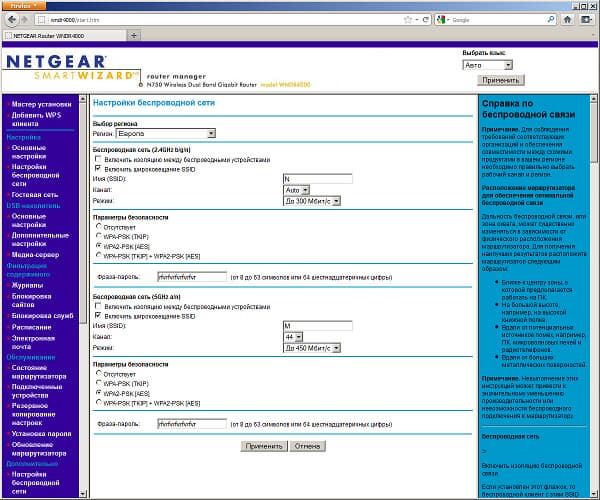

Основные настройки беспроводных модулей (напомним, что они работают независимо друг от друга) включают в себя выбор региона для установки набора допустимых радиоканалов, имени сети, канала (для 2,4 ГГц возможен автоматический выбор), максимальной скорости и режима шифрования (только WPA/WPA2 с ключевой фразой). Дополнительно можно отключить вещание имени сети и активировать режим изоляции беспроводных клиентов.

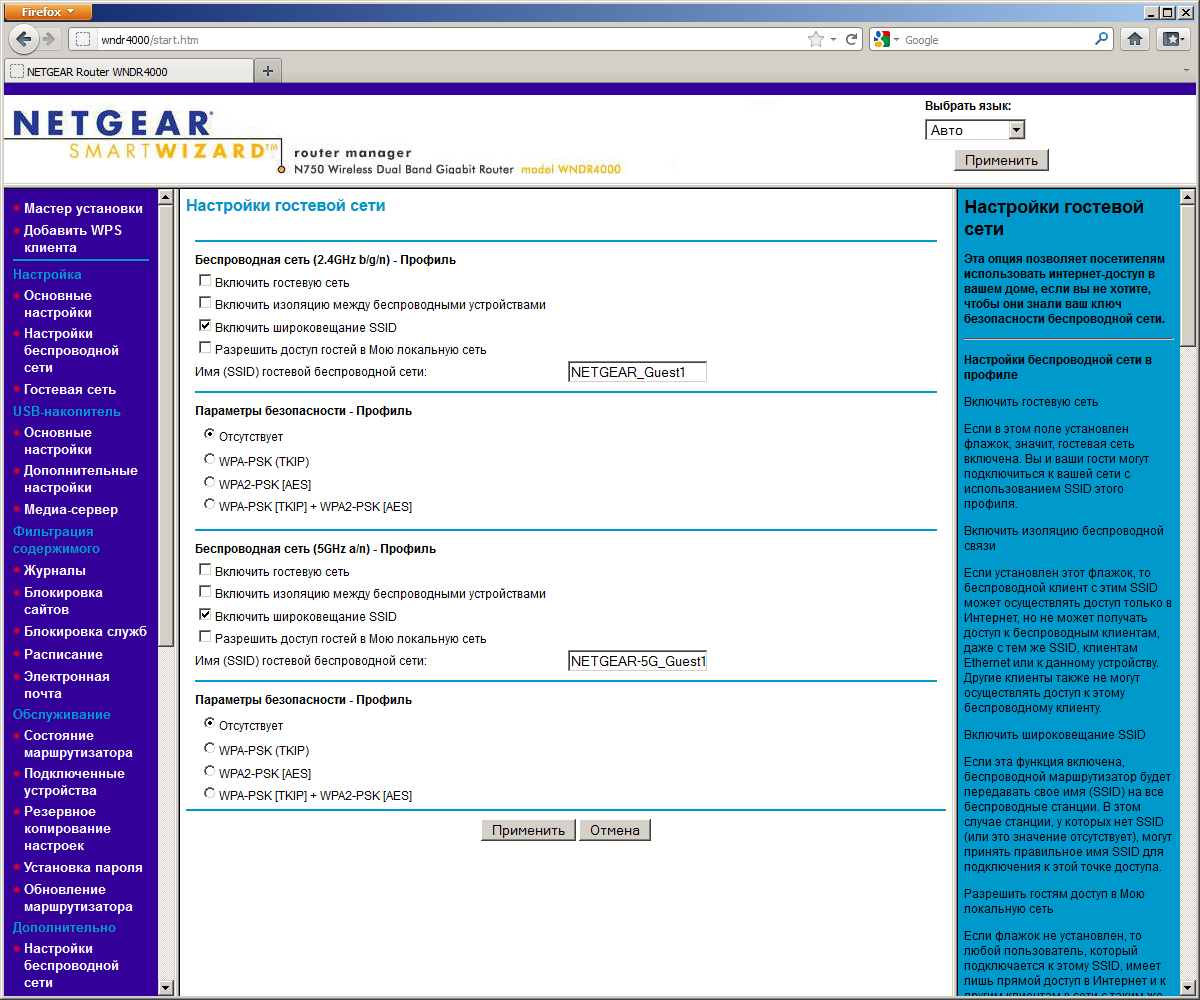

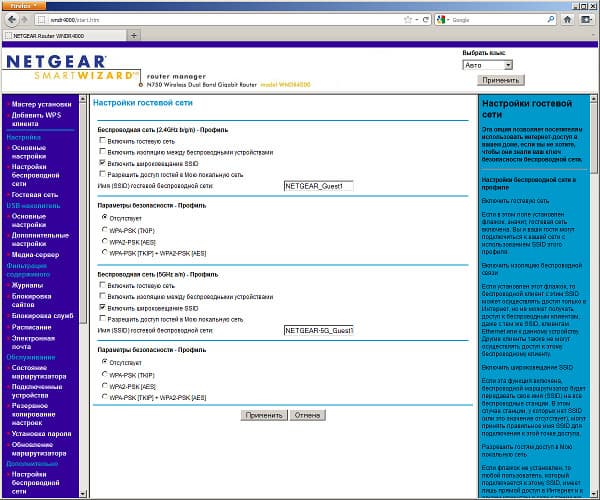

Как и многие другие современные модели, WNDR4000 умеет организовывать и дополнительные («гостевые») беспроводные сети, работающие на тех же каналах, что и основные, но имеющие собственные настройки безопасности. При этом можно заблокировать доступ «гостей» в основной сегмент локальной сети, оставив им только доступ в интернет. Обратить внимание стоит на то, что вариант WEP есть только для работы на скорости 54 Мбит/с и нет строгого выбора стандарта работы (B/G/N и A/N).

Вторая группа настроек отвечает за работу USB-накопителей. Подробнее мы поговорим о них далее.

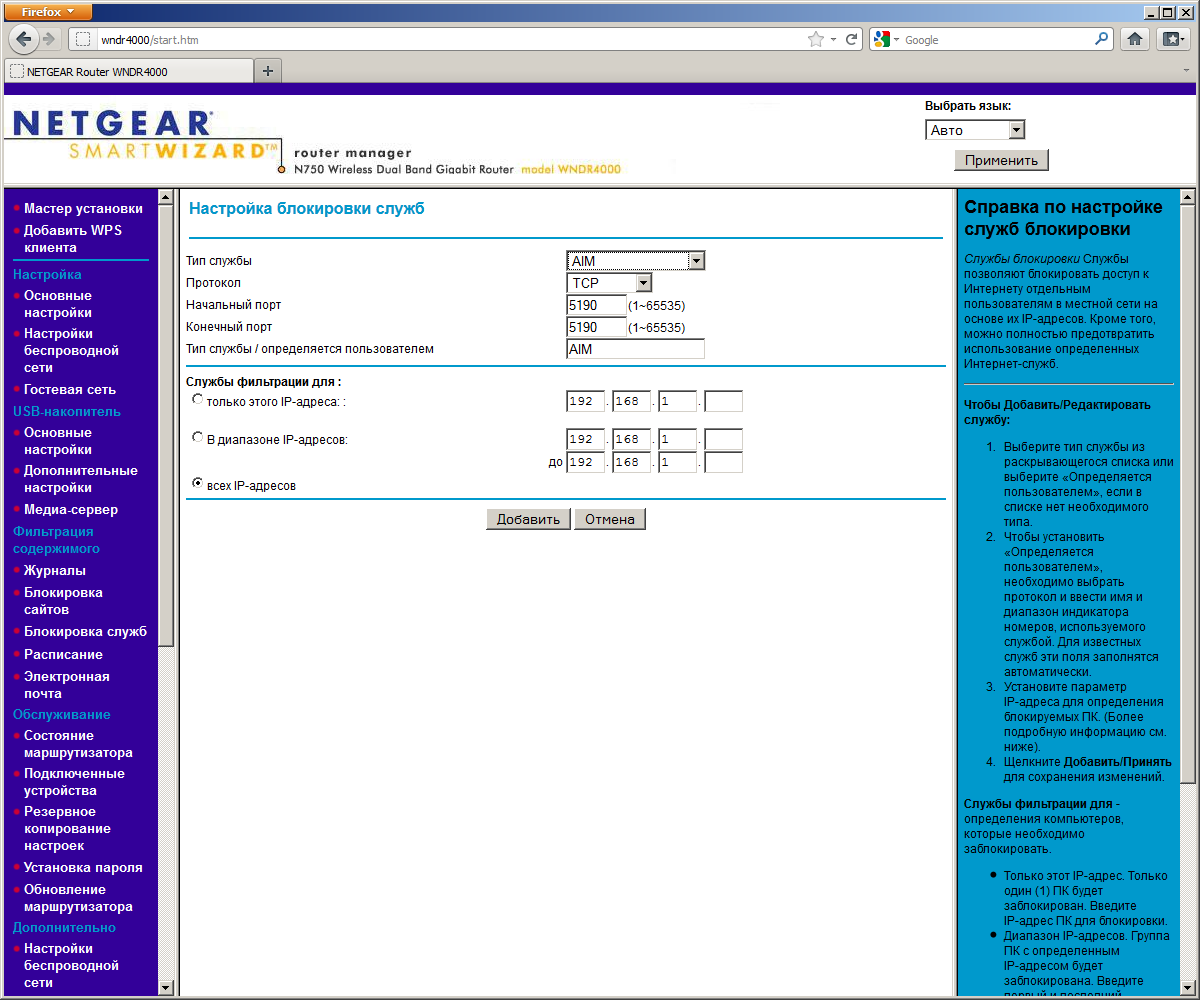

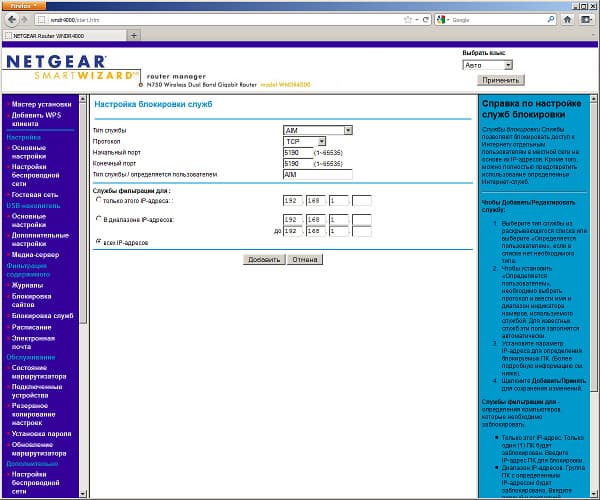

Следом идет «Фильтрация содержимого», где находятся настройки блокировок сайтов и служб, расписания для них, а также журнал событий и параметры его отправки по электронной почте. Вариантов блокировок предусмотрено два — сайтов по ключевым словам из списка и служб по номерам портов. В первом случае можно исключить из проверки адрес одного из клиентов, а во втором добавить адреса или диапазоны адресов пользователей в каждое правило. Расписание, общее для этих двух фильтров, позволит выбрать дни недели и один диапазон времени для них, когда блокировка будет работать. Встроенные часы умеют работать только с синхронизацией через интернет, так что не забудьте правильно настроить часовую зону.

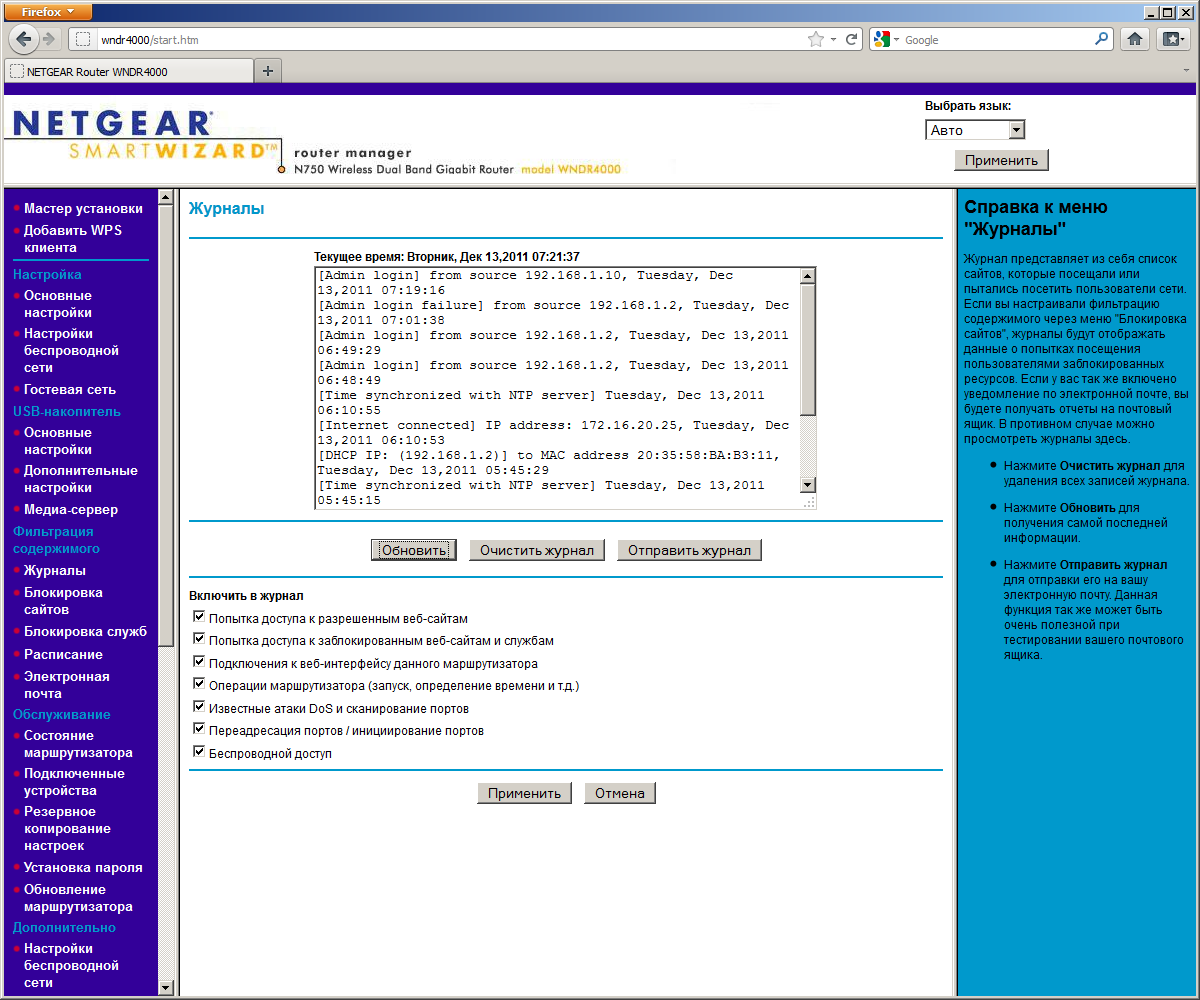

Следить за работой сервисов можно по журналу роутера. В зависимости от требований, можно включить протоколирование не только блокировок, но и разрешенных сайтов и других событий. Журнал можно регулярно отправлять на адрес электронной почты через стандартный сервер SMTP с авторизацией.

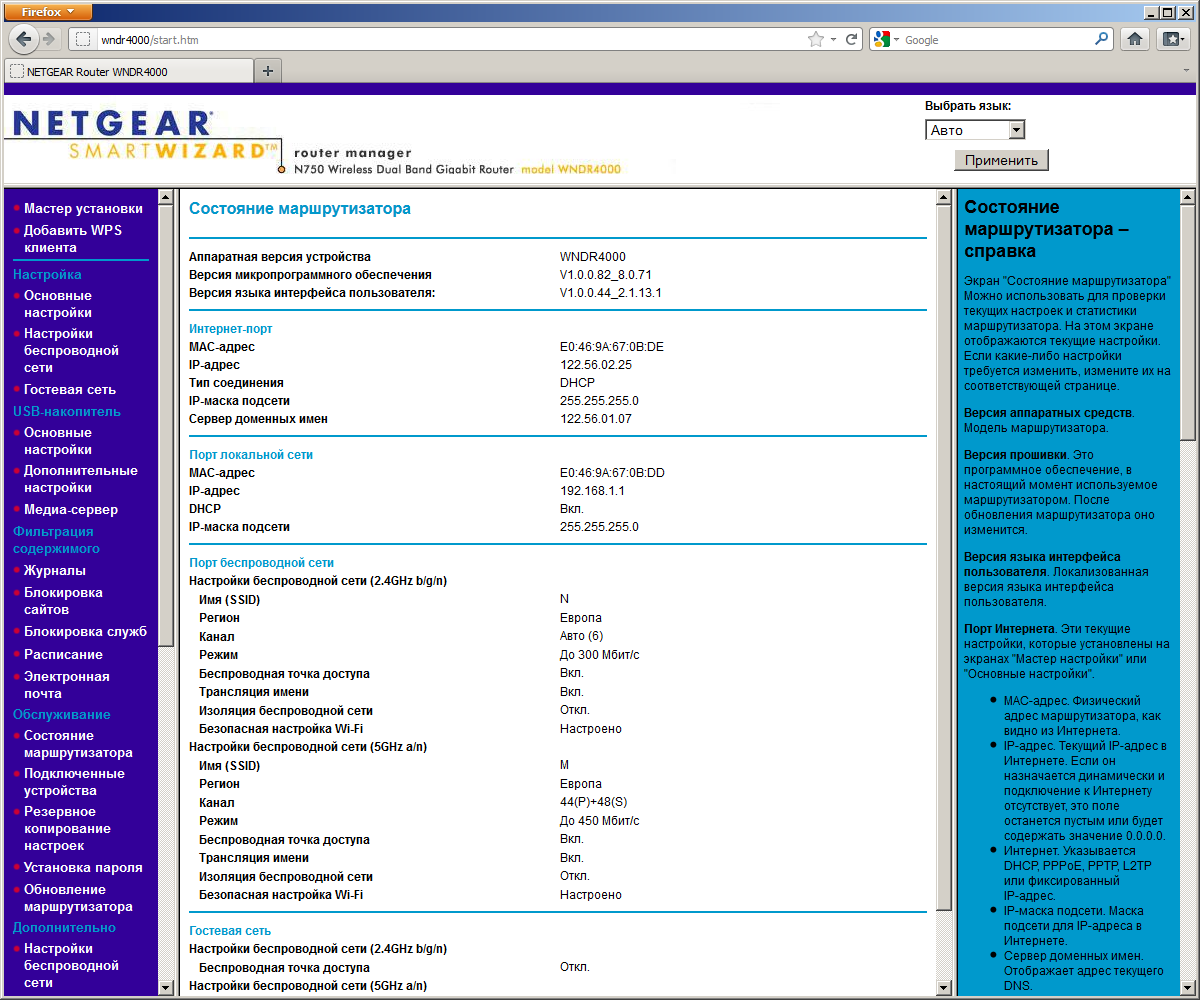

Четвертая группа состоит из стандартных пунктов по установке пароля, обновлению прошивки и работе с конфигурацией. Также в ней можно посмотреть список текущих подключенных клиентов с разделением по типу подключения (проводное или Wi-Fi) и, что более интересно, увидеть общую сводную таблицу состояния устройства. В ней указываются версии прошивки и языкового модуля, состояние подключений WAN и LAN, параметры работы беспроводных модулей, подключение и скорости портов, текущие скорости приема и передачи по сегментам.

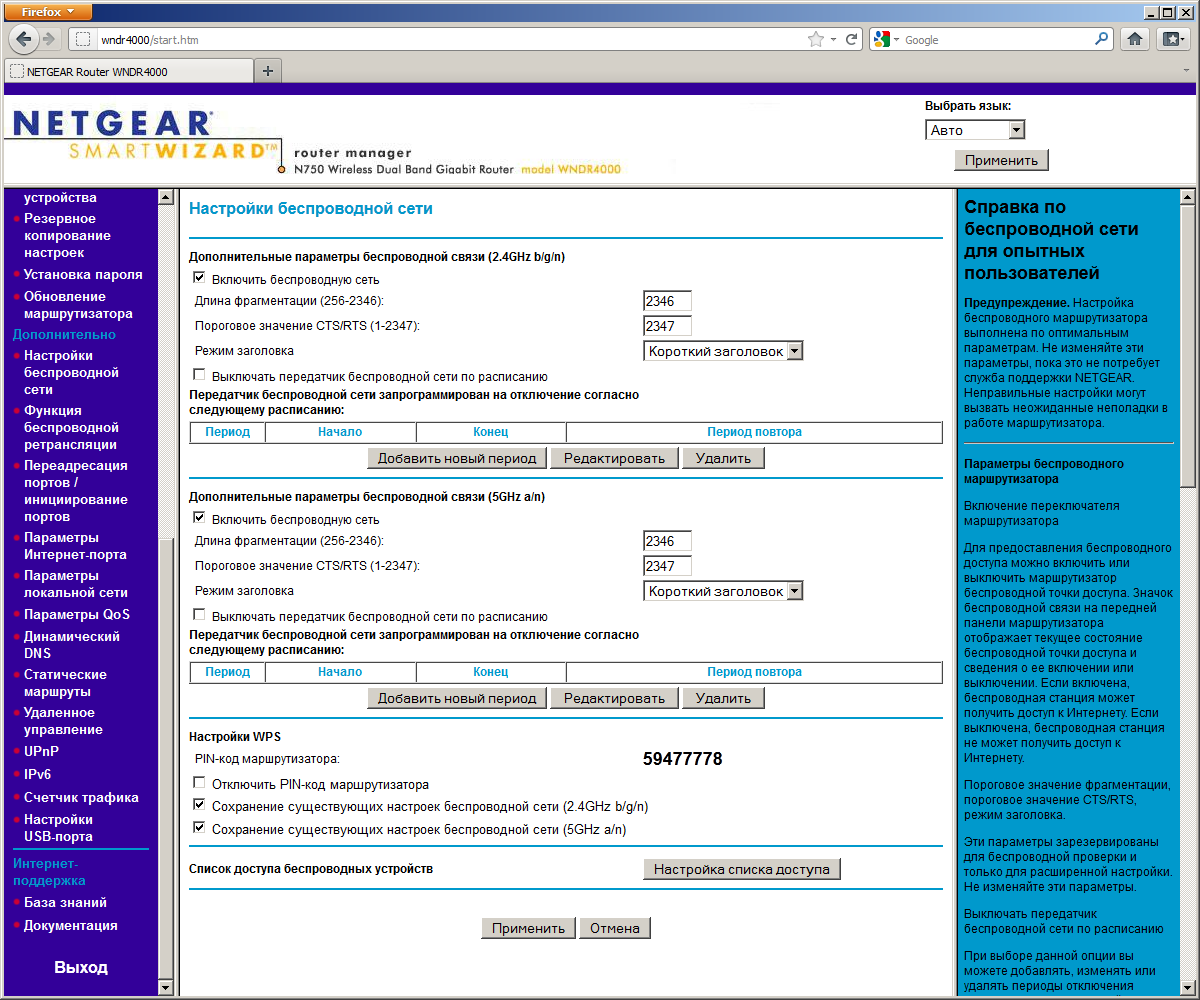

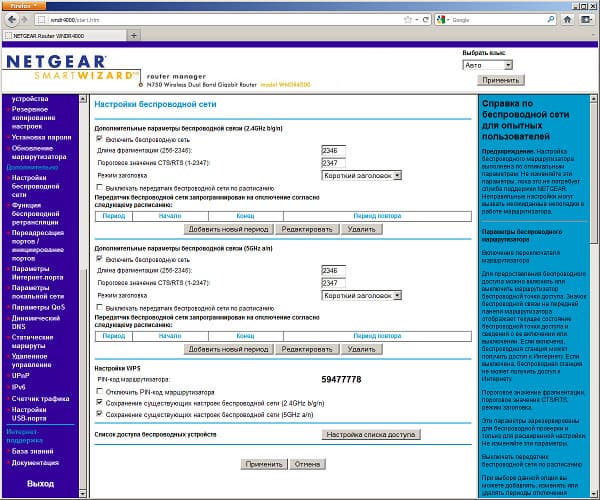

Все менее популярные настройки попали в «Дополнительно». Для беспроводных сетей здесь указываются расписание работы (по несколько периодов с точностью до получаса отдельно для каждого диапазона), фильтр MAC-адресов и несколько технических параметров. Есть пункт включения режима беспроводного ретранслятора, совместимого только с WEP и скоростью 54 Мбит/с, что уже совсем не интересно.

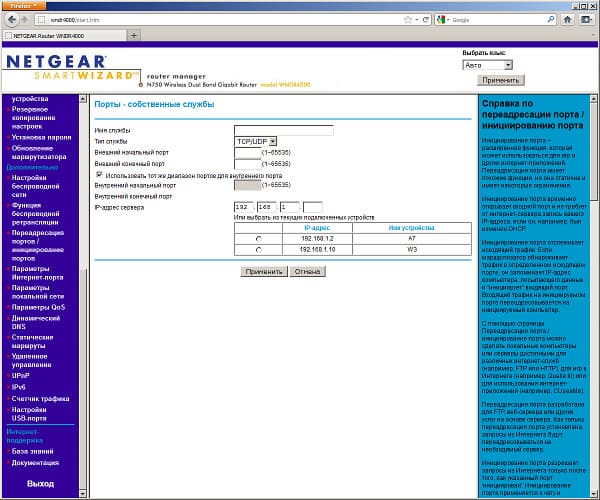

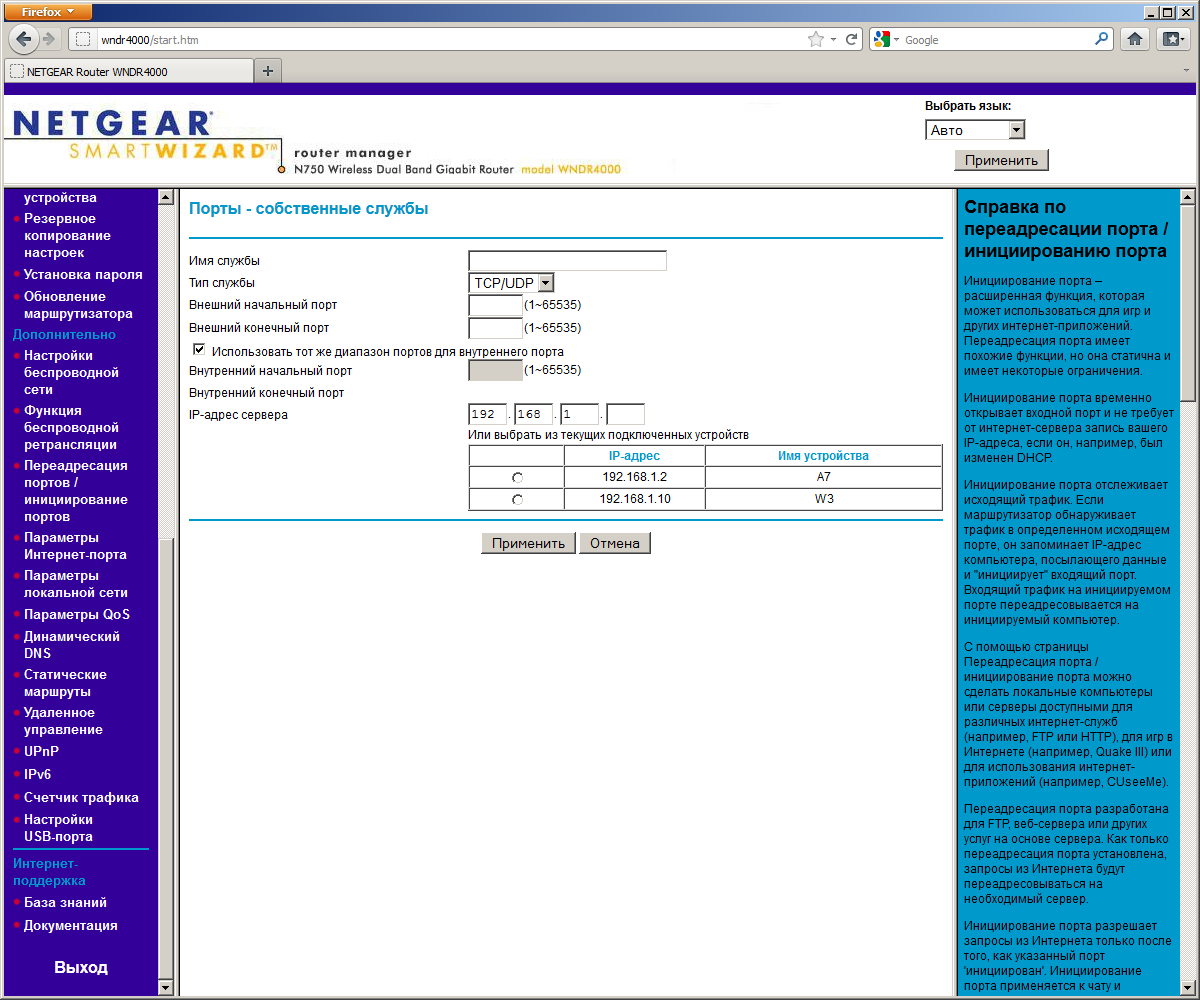

Настройки трансляции портов позволяют выбрать разные номера для внешних и внутренних портов. Дополнительно поддерживается режим инициирования проброса портов при определенной активности клиента (полезно для некоторых игровых приложений) и включение выбранного ПК в DMZ. В некоторых случаях будет полезно изменение размера MTU для интернет-порта и выключение прокси IGMP. Поддерживать связь с устройством из сети поможет встроенный клиент DDNS (поддерживается только сервис DynDNS.org).

Возможно, что в ближайшей перспективе пригодится и возможность работы с IPv6. Роутер поддерживает несколько вариантов подключения по этому протоколу, в том числе фиксированный адрес, DHCP, туннель 6-4 и PPPoE.

При необходимости удаленного доступа к web-интерфейсу можно изменить порт доступа и ограничить диапазон адресов допустимых систем. Как мы писали выше, трафик не шифруется, так что использовать эту возможность нужно осторожно.

Также внимательно нужно отнестись к автоматической трансляции портов через технологию UPnP, поскольку контроля за клиентами в ней не предусмотрено. Проверить текущую таблицу назначений можно на соответствующей странице.

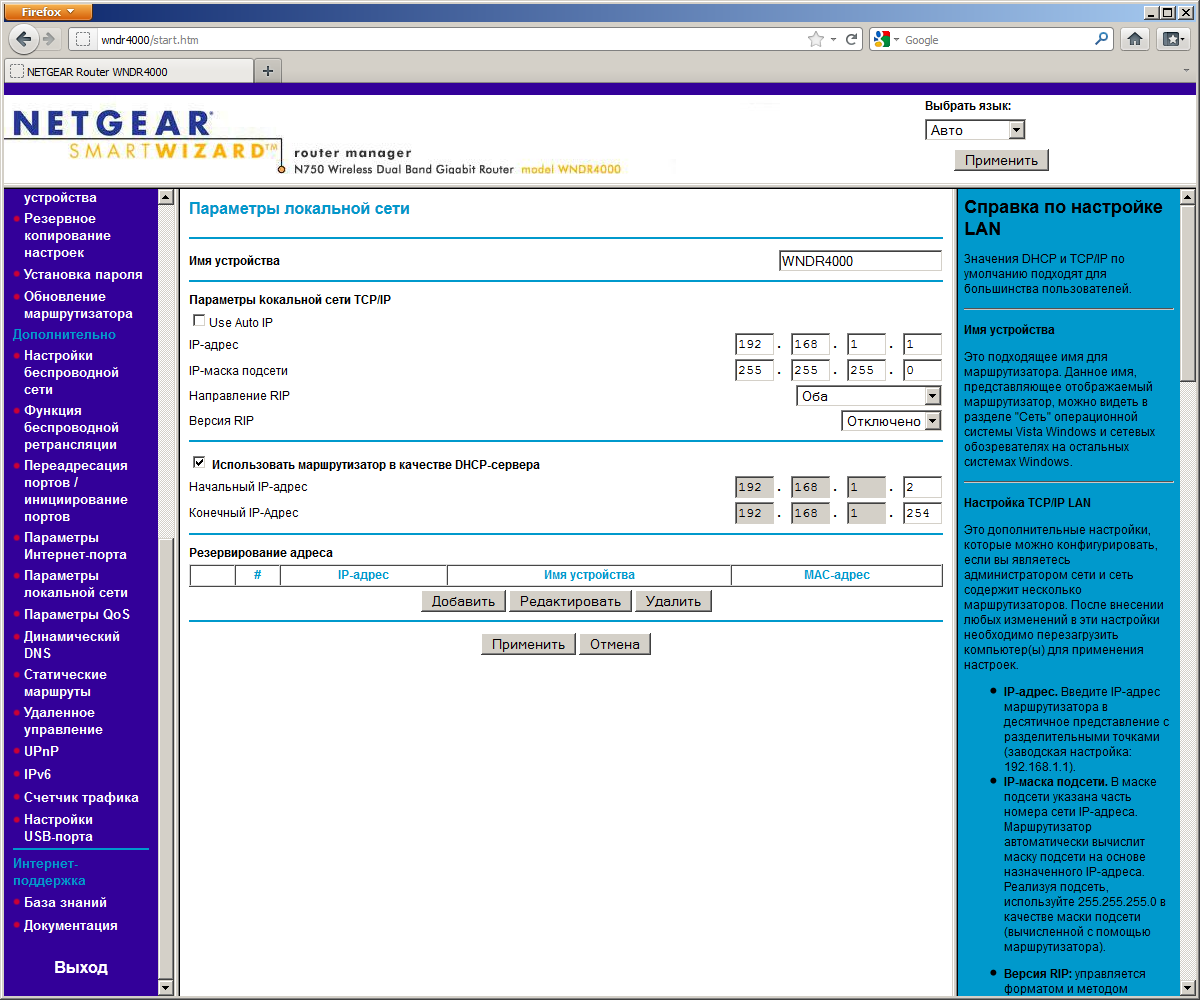

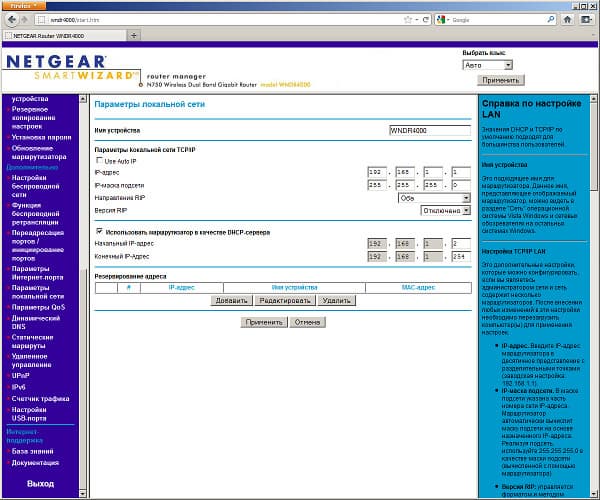

Дополнительные параметры локальной сети позволяют изменить собственный IP-адрес роутера, включить DHCP и настроить назначение постоянных IP-адресов нужным клиентам. Отметим поддержку роутером протоколов RIP и установки пользовательских маршрутов.

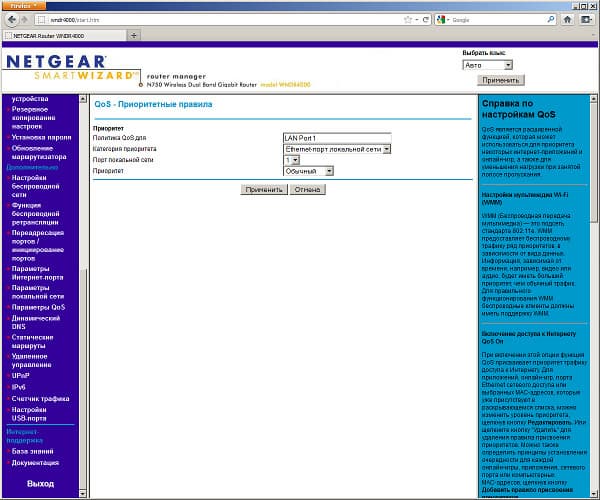

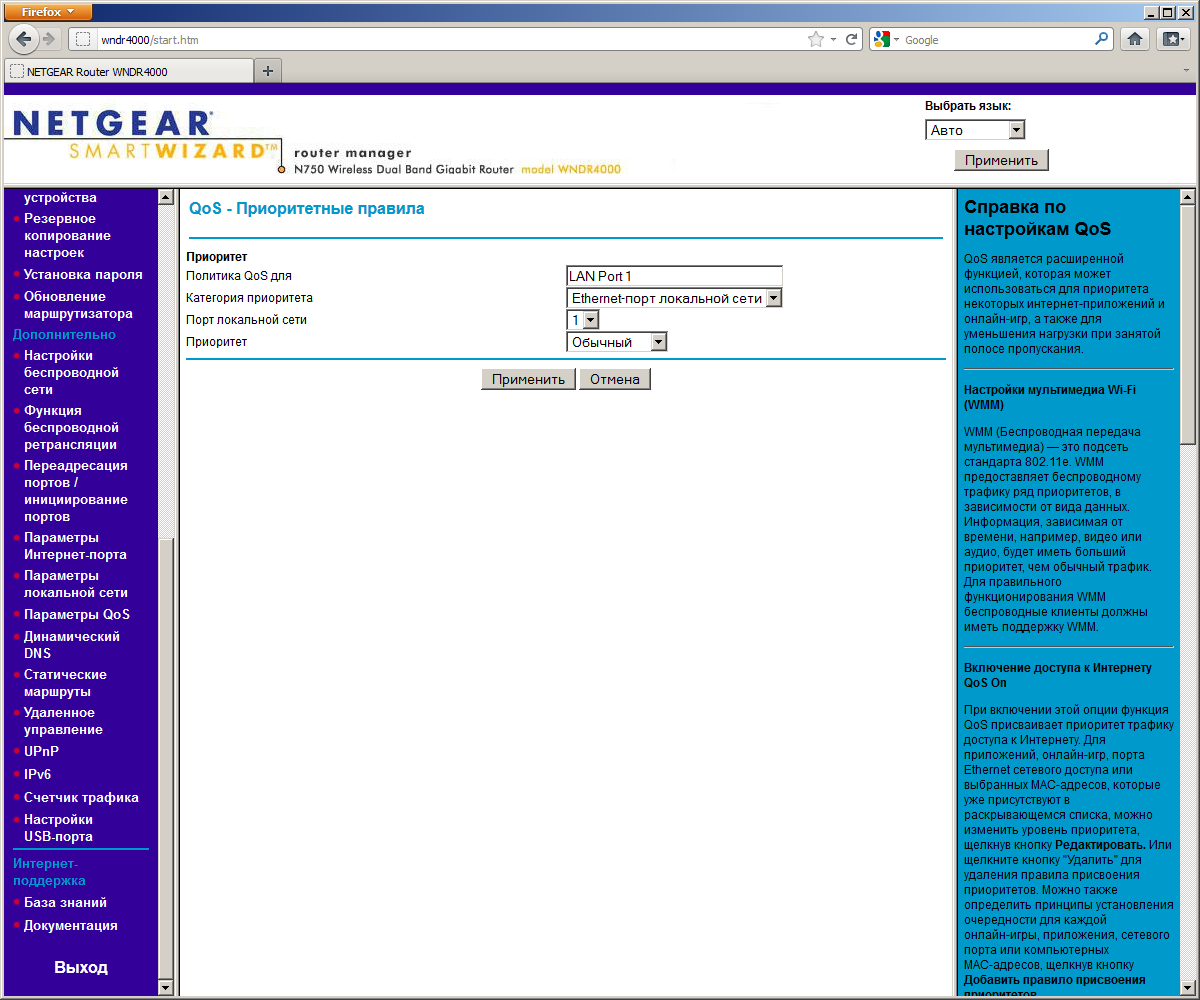

Традиционно в высокопроизводительных роутерах стараются реализовать и технологии управления полосой пропускания (QoS). Напомним, что работает это все только в сторону от абонента и в большинстве случаев, на наш взгляд, малоприменимо для контроля за приложениями. Более эффективным является индивидуальная настройка требуемых программ или увеличение скорости канала. По крайней мере, наши попытки как-либо использовать эту функцию обычно не приводили к интересным результатам. Как у других аналогичных систем, устройство проверяет доступную скорость передачи и позволяет назначить один из четырех уровней приоритета для приложений, портов LAN или MAC-адресов.

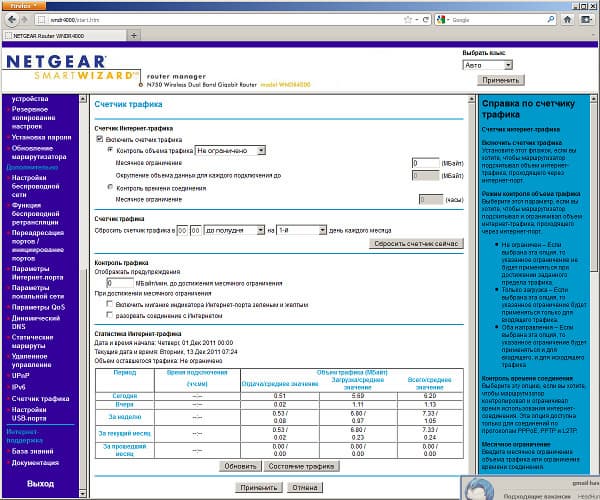

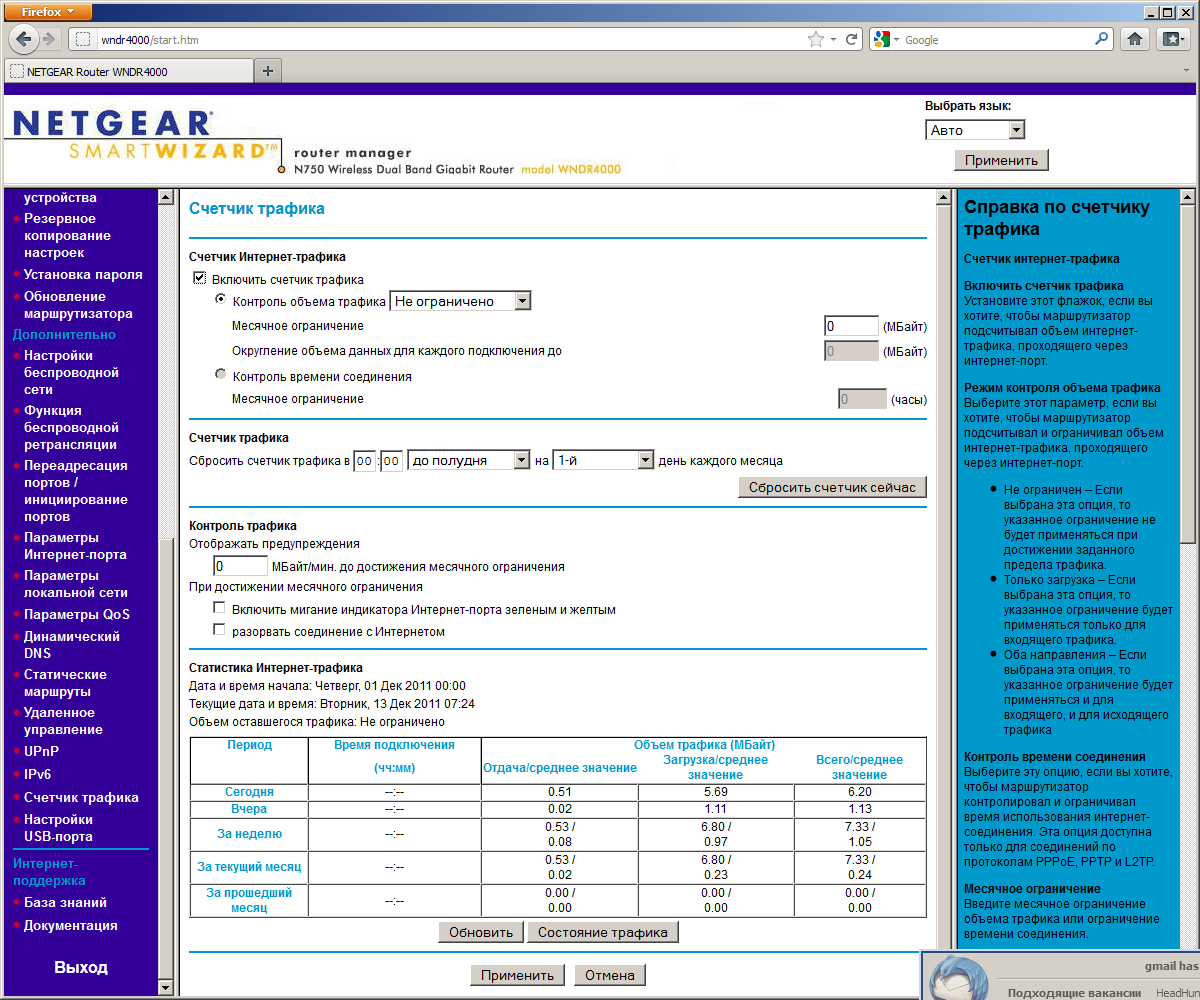

В большинстве случаев пользователи предпочитают безлимитные по трафику тарифные планы. Если же вы имеете в себе силы контролировать объем или просто интересуетесь, сколько же всего было загружено или передано, то встроенная система подсчета трафика поможет вам в этом.

Последние две ссылки в интерфейсе устройства ведут на сайт производителя — для загрузки руководства пользователя и обращения к общей странице поддержки по этой модели.

Работа с USB-устройствами

Наличие порта USB для топовых моделей является уже обязательным. Использовать его в WNDR4000 можно двумя способами — подключить принтер для печати с сетевых клиентов или же накопитель для предоставления его в общий доступ. Возможно подключение нескольких устройств через USB-хаб, но надо обратить внимание на их питание.

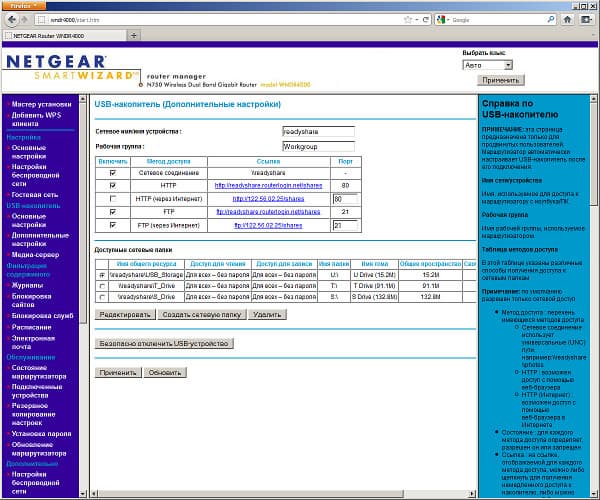

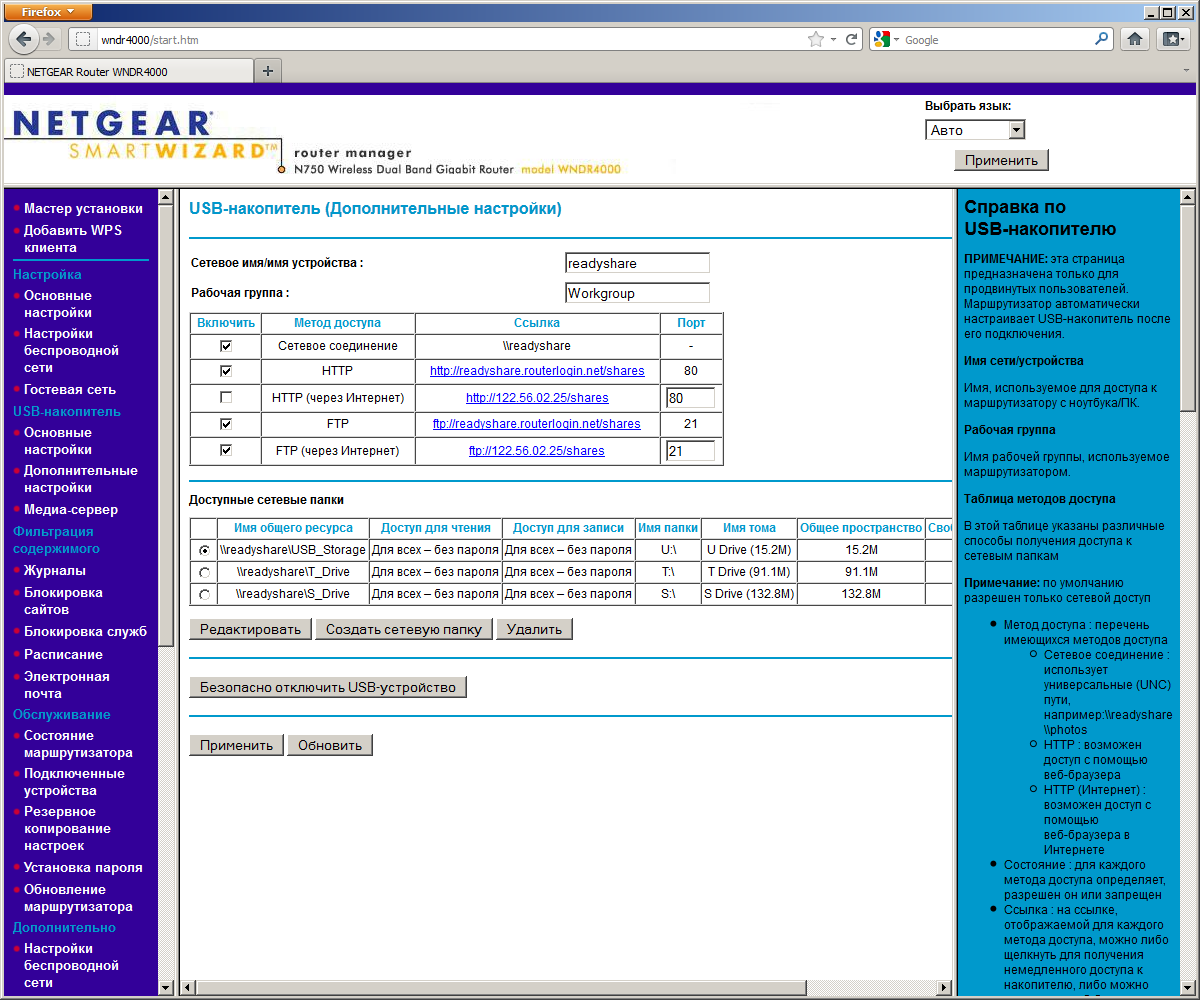

Основные настройки сервиса собраны в группе «USB-накопитель». На первой странице пользователь может проверить текущие подключения дисков и безопасно отключить накопитель. Вторая более интересна. На ней пользователь может управлять протоколами для доступа к ресурсам. Можно независимо включать SMB/CIFS из локальной сети, HTTP и FTP для локальной сети и внешнего интерфейса. Причем для подключений из сети Интернет можно изменить номера портов. Кроме того, можно поменять сетевое имя и рабочую группу. FTP-сервер поддерживает работу с Unicode, так что проблем с русскими именами файлов не будет. Доступ по HTTP означает только возможность скачивания файлов пользователями, но не их загрузку.

Список допустимых файловых систем состоит из FAT32, NTFS, EXT2/2 и HFS+ (только чтение). Каждый раздел представляется отдельным сетевым ресурсом. Имя его устройство выбирает автоматически, но можно его и изменить. По умолчанию права на доступ к ресурсам не ограничиваются. При необходимости можно установить режим «запись только для администратора» или «чтение и запись только для администратора». Возможности запрограммировать своих пользователей и раздать им индивидуальные права тут нет.

Дополнительно роутер умеет использовать внешние накопители для встроенного медиасервера DLNA. Индексации подвергаются все подключенные тома. Список совместимых файлов включает в себя и современные форматы HD-видео.

Упомянем также возможность ограничить список работающих с роутером USB-устройств по их собственным именам.

Скорость доступа к сетевому диску мы проверили с винчестером Seagate FreeAgent GoFlex. Тестировались скорости чтения и записи файлов большого объема. Для SMB/CIFS использовались два шаблона тестового пакета Intel NASPT. Для FTP те же файлы передавались через клиент FileZilla и замерялось время этих операций.

Результаты относительно невелики — максимум, чего можно добиться, это около 9 МБ/с. Для полноценной работы устройства в качестве сетевого накопителя этого по современным меркам недостаточно. Однако раздавать документы по FTP в локальную сеть и Интернет можно вполне эффективно.

Производительность

В качестве практической проверки мы подключили WNDR4000 к 12 Мбит/с каналу «Билайн Интернет». С этим провайдером поддерживаются и PPTP и L2TP. Возможен просмотр каналов IPTV на ПК (проверялась совместно с программой SimpleTV). Работа торрент-клиента позволяет полностью задействовать доступный канал и обеспечить скорость загрузки на уровне 1,2 МБ/с. Одновременно с этой нагрузкой можно без проблем использовать интернет и IPTV.

Подобная мощная начинка, конечно, не имеет проблем и с высокоскоростной загрузкой торрентов. С прямым подключением к 100 Мбит/с каналу устройство может обработать поток в 9,5-10 МБ/с при числе подключений в 400-500, что обеспечивалось полутора сотнями задач в utorrent. При этой нагрузке можно было без проблем пользоваться и интернетом, ничего не «отваливалось» и не зависало.

Для проверки предельных возможностей устройства использовалась программа IxChariot. В этот раз мы проверили все варианты подключения — постоянный адрес, PPPoE, PPTP и L2TP.

Приятно, конечно, видеть цифры в несколько сотен мегабит в секунду, но надо помнить, что не всем пользователям доступны каналы более 100 Мбит/с. Так что если вы не принадлежите к числу счастливчиков, то WNDR4000 обеспечит вам полное использование вашего канала на прием или передачу данных с любым вариантом подключения. И только скорость отправки в поднодуплексных режимах PPTP и L2TP в наших тестах немного подкачала и составила «всего» около 70 Мбит/с.

Если попытаться оценить устройство именно с точки зрения гигабитной коммутации, то показатели в целом получаются лучшими на сегодняшний момент при сравнении с другими аналогичными маршрутизаторами, которые побывали у нас в лаборатории. Хотелось бы пожелать только более эффективной реализации PPPoE.

Данное устройство позволяет использовать локальные ресурсы провайдера при работе в режимах PPTP и L2TP. На втором графике можно посмотреть, насколько эффективно это у него получается.

Как мы видим, для PPTP приоритеты получаются примерно одинаковые, а для L2TP предпочтение отдается локальному трафику. В любом случае, на 100 Мбит/с канале вы сможете получить максимум его возможностей.

WNDR4000 имеет два беспроводных модуля, работающих независимо. При этом для диапазона 2,4 ГГц используются две антенны, а для 5 ГГЦ три, что означает максимальные битовые скорости в 300 и 450 Мбит/с соответственно. Во время тестов мы столкнулись с тем, что на 2,4 ГГц роутер не использовал два канала, что существенно влияло на результат. Исследование ситуации с производителем показало, что подобное поведение характерно для данной модели при наличии в эфире других сетей на этом диапазоне и вызвано требованиями сертификации Wi-Fi-альянса. Учитывая, что требования имеют тенденцию изменяться, вполне возможно, что в следующих прошивках скорость будет выше. Но в настоящий момент ждать рекордов на 2,4 ГГц не приходится.

Еще одно замечание касается использованного в тестах оборудования. Кроме нашего набора из адаптеров D-Link DWA-140, Intel 5300, LevelOne WUA-0603, Netgear WNA1100, TP-Link TL-WN821N, удалось проверить роутер и с AirPort в составе MacBook Air 2010 года, но с более старой версией прошивки в роутере — 1.0.0.66. Учитывая, что устройств на 5 ГГц у нас пока не так много, мы решили включить эти результаты в общий отчет.

С наиболее быстрыми адаптерами при работе на 2,4 ГГц устройство показывает скорости на уровне 80 Мбит/с. Для работы на одном канале это очень хороший результат. Однако другие маршрутизаторы, поддерживающие двухканальных режим, способны и на большее. Отдельно отметим высокую производительность при работе с AirPort.

Переход на 5 ГГц позволит задействовать два канала и три антенны. Посмотрим, насколько изменятся цифры.

Скорость увеличилась в среднем до 150 Мбит/с, что не может не радовать. Для абсолютного лидерства этого недостаточно, но в целом результат очень хороший. Да и пользователи Apple вполне могут рассмотреть вариант использования именно этой модели вместо фирменного AirPort Extreme. По скоростям они похожи, но возможностей у продукта Netgear заметно больше.

Выводы

Представив обновление своей топовой модели прошлого года, компания Netgear подтвердила свое стремление находится в группе лидеров рынка. Мало изменившись внешне, WNDR4000 основан на другой платформе — решении компании Broadcom. Это, в частности, привело к заметному увеличению скорости маршрутизации. С программной начинкой ситуация аналогична — внешних изменений мало, но устройство заметно прибавило в привлекательности для отечественных пользователей благодаря поддержке PPTP, L2TP и IPTV. При этом производительность устройства для режимов VPN позволяет говорить о бескомпромиссном решении для 100 Мбит/с каналов. Хорошо показал себя роутер и при работе в сетях p2p.

Не очень удачно получилось с радиоблоком на 2,4 ГГц — из-за особенностей сертификации в большинстве случаев он не сможет полностью раскрыть свой потенциал и будет работать только на одном канале. Но и в этой ситуации его производительность составляет 80-90 Мбит/с. А вот с диапазоном 5 ГГц все заметно лучше — его показатели находятся на уровне 150 Мбит/с. Свой вклад в этот результат внесли более мощный радиоблок и три выделенные антенны. Дополнительно отметим хорошую производительность при работе с адаптером AirPort в составе ноутбуков Apple.

Порт USB у данной модели позволяет реализовать базовые возможности для сетевого доступа к файлам по протоколам SMB и FTP. Скорости, правда, невелики и нет возможности ограничивать доступ пользователей к общим папкам.

WNDR4000 будет интересен тем пользователям, которым требуется производительное решение для работы на высокоскоростном интернет-канале и встроенная двухдиапазонная точка доступа.

Устройство уже представлено на локальном рынке. Средняя розничная цена в Москве, актуальная на момент чтения вами данной статьи: $177(6).
