Radeon R9 280X в исполнении XFX

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Новый год, Рождество... А мы тут снова со своими «Таити»... А куда деваться? Самый распространенный и долговечный на сегодня чип. Хоть на нем и основано меньше карт, чем, например, на Nvidia GK104, однако по долговечности он кого угодно переплюнет. Ну, может, лишь пресловутый Nvidia G92 протянул столько же, переживя три инкарнации.

Собственно, а в курсе ли читатель, что́ означают все эти GK104, Tahiti?.. Если нет, то ему сам бог велел заглянуть в наши справочники, где он получит полную информацию о тонкостях выбора ускорителя и особенностях современных графических процессоров.

Так вот, «Таити»... Начинал он как самый передовой Hi-End с ценой как у Дольче-Габбана или Луи Виттона (относительно, разумеется, остальных среднего уровня карт). Теперь же сместился классом ниже, уже примерно до 300-350 долларов, хотя всеобщий бум расчетов на видеокартах превратил ускорители AMD в дефицитный продукт, и сразу же, как это обычно бывает у AMD, чипов начало не хватать, так что цены взлетели капитально. И обещанный за 300 долларов продукт сейчас имеет цену выше 400.

С этим мы ничего поделать не можем, но пока давайте разбираться с конкретной видеокартой. Да, мы уже знаем, что под личиной R9 280X скрывается все тот же HD 7970 GHz, поэтому многие карты как 2 капли воды похожи на свои аналоги под старым названием. Однако у нас давно не было ускорителей XFX, так что этот материал обещает быть весьма интересным.

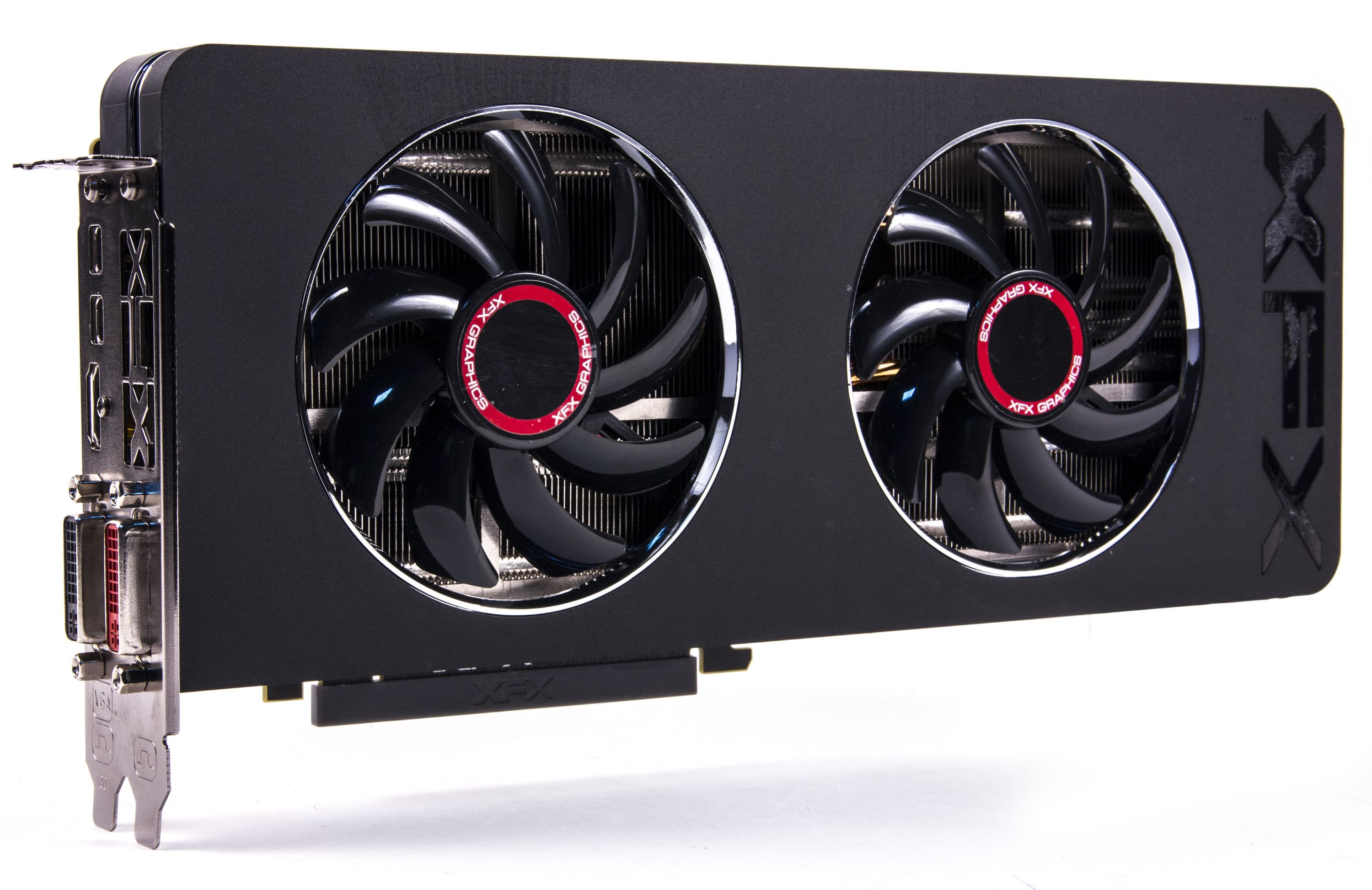

Плата

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Radeon R9 280X (Tahiti)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1100 МГц (номинал — 1050 МГц)
  • Частота работы памяти (физическая (эффективная)): 1650 (6600) МГц (номинал — 1500 (6000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 32/1100 МГц (номинал — 32/1050 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 2048
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×100×36 мм (видеокарта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 232/72/3 Вт
  • Выходные гнезда: 2×DVI (Dual-Link/HDMI/VGA), 1×HDMI 1.4a, 2×mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)

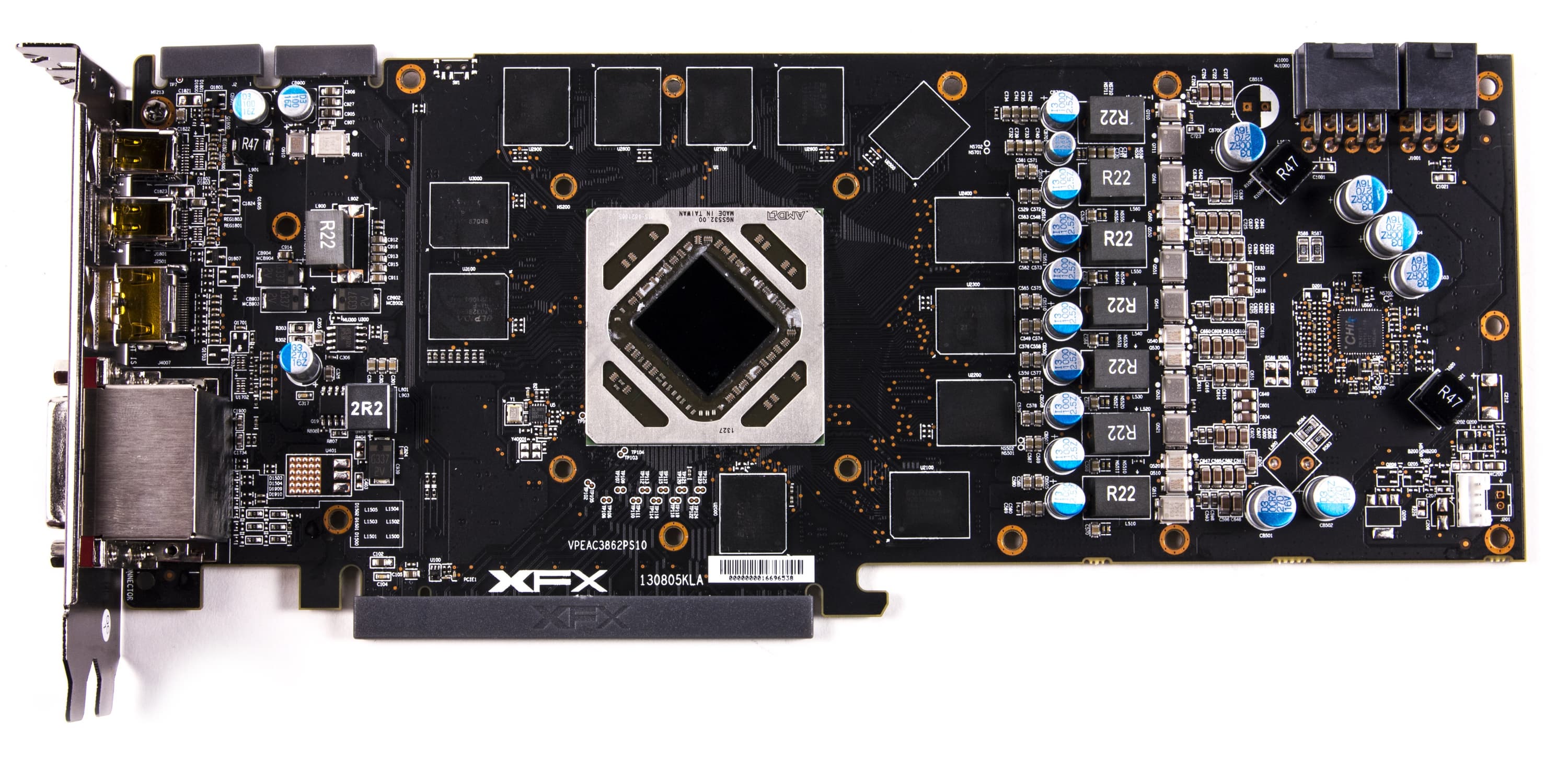

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E
Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах на лицевой стороне PCB.

Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном, вид спереди
XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

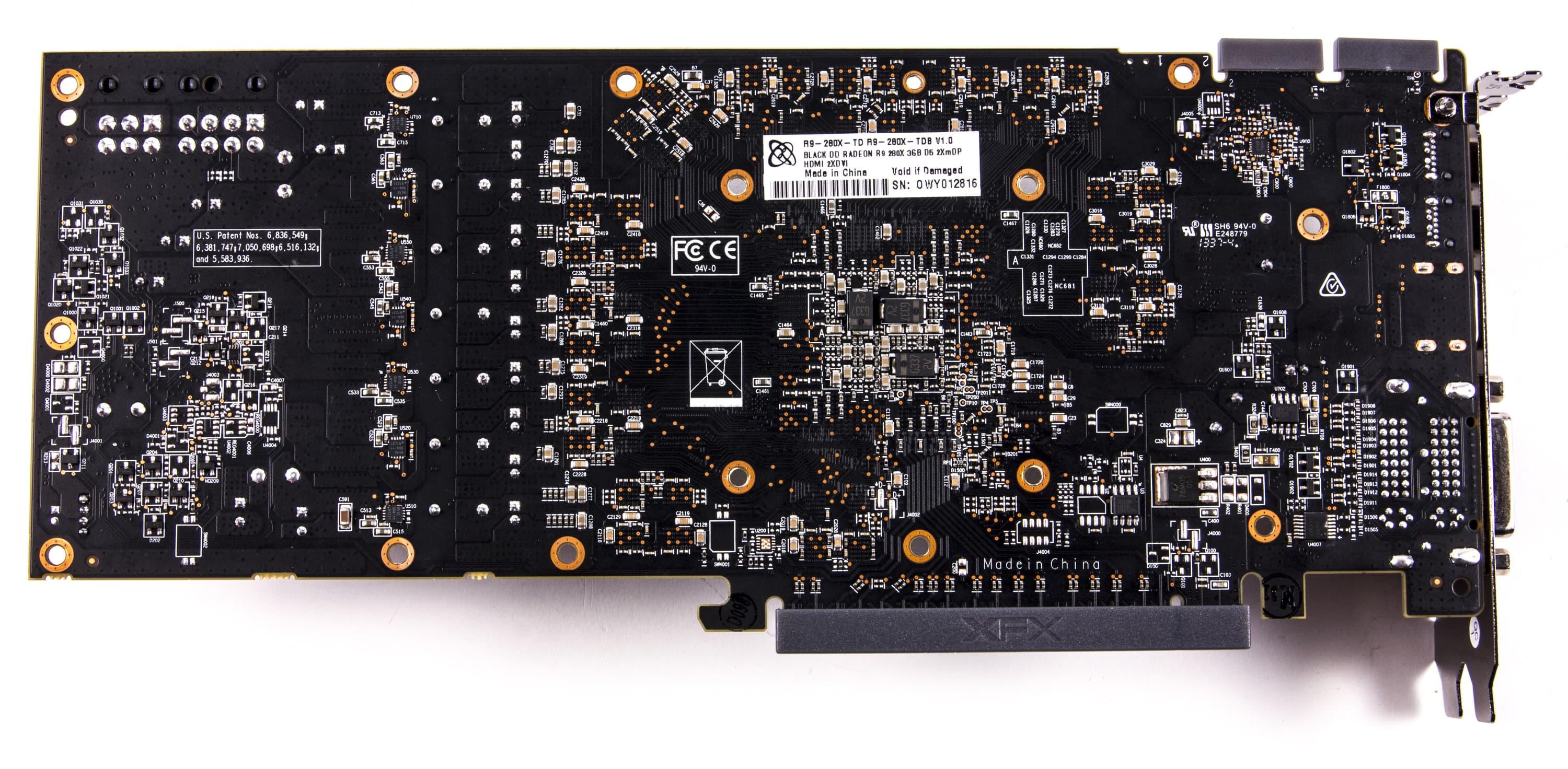

Сравнение с эталонным дизайном, вид сзади
XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E Reference card AMD Radeon R9 280X

Мы видим, что отличия между продуктом XFX и эталонной картой в плане PCB минимальны. Хотя данная плата не является референсной, а самостоятельно выпускается XFX, многое в ней взято из эталонного дизайна: практически не переделан силовой блок, внесены лишь минорные изменения в поддержку PCI-E (для удешевления производства PCB). Схема питания ядра по-прежнему 7-фазная (5 фаз на ядро и 2 фазы на память).

Основное отличие — в наборе гнезд вывода. Если эталонный дизайн делал упор на DisplayPort, которых у карты было 2 (а DVI и HDMI — по одному), то тут мы видим уже 2 DVI, причем оба Dual-Link и оба совместимы с выводом на HDMI, а вот с VGA совместим только один порт DVI — черного цвета.

Итак, мы имеем: 2 порта DVI Dual-Link (один из которых (черного цвета) совместим с выводом на VGA и HDMI, а второй (красного цвета) совместим с выводом на HDMI), 1 порт HDMI и 2 DisplayPort в мини-формате. Суммарно можно подключить до 4 приемников в разных комбинациях (с участием соответствующих переходников).

Мы знаем, что ускорители семейств Radeon обладают собственными звуковыми кодеками, поэтому передача на HDMI-монитор будет полноценной, со звуком. Также следует напомнить, что ускорители этого семейства могут выводить картинку игры одновременно на несколько мониторов. Впрочем производительности этого конкретного ускорителя уже может не хватать для полноценной игры даже на трех мониторах в режимах Full HD каждый, и об этом следует подумать перед покупкой.

Видеокарта требует дополнительного питания двумя коннекторами: одним 6-контактным и одним 8-контактным.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

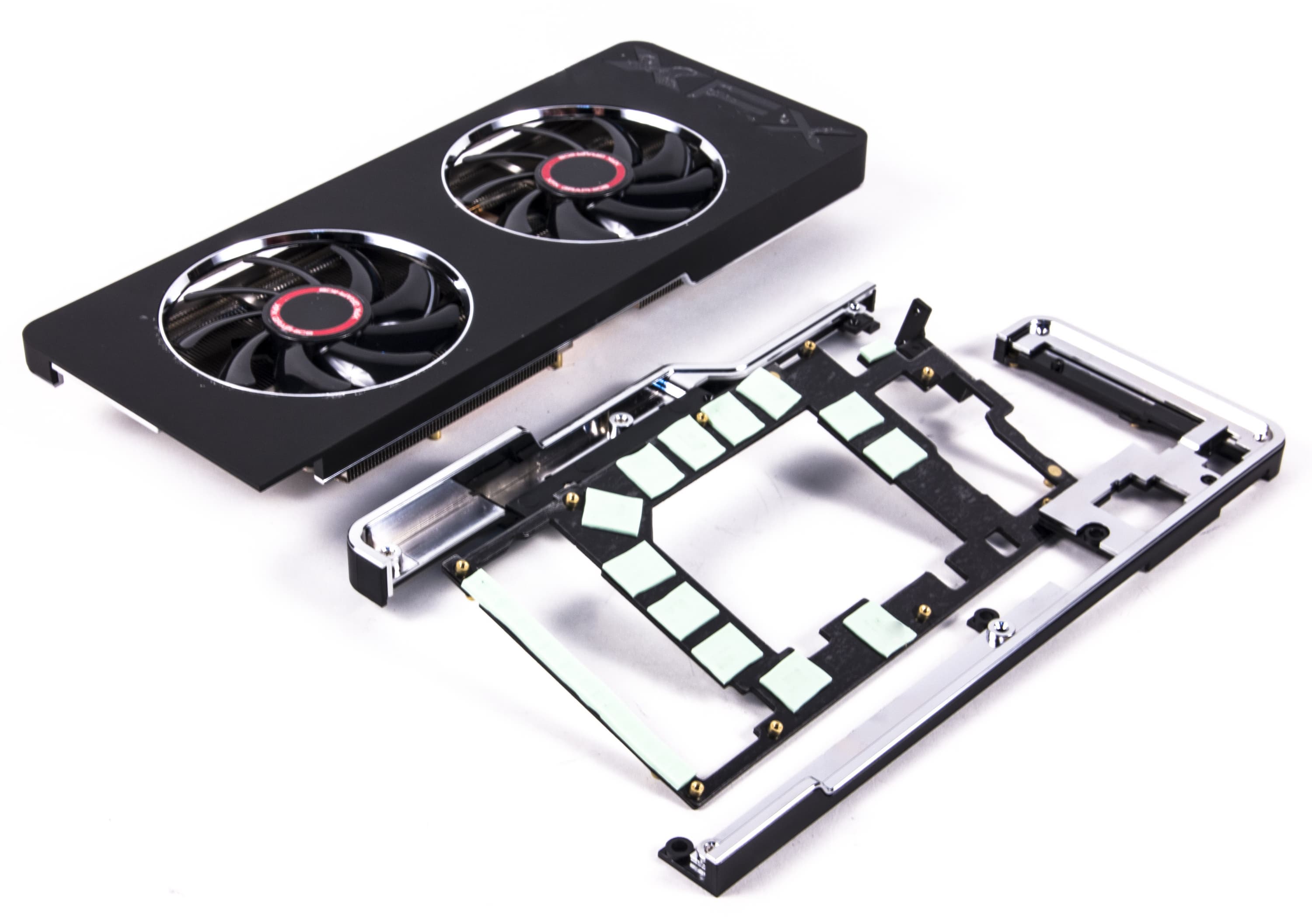

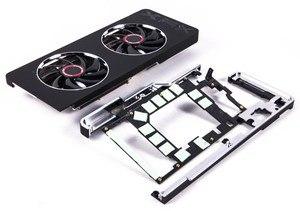

О системe охлаждения.

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E

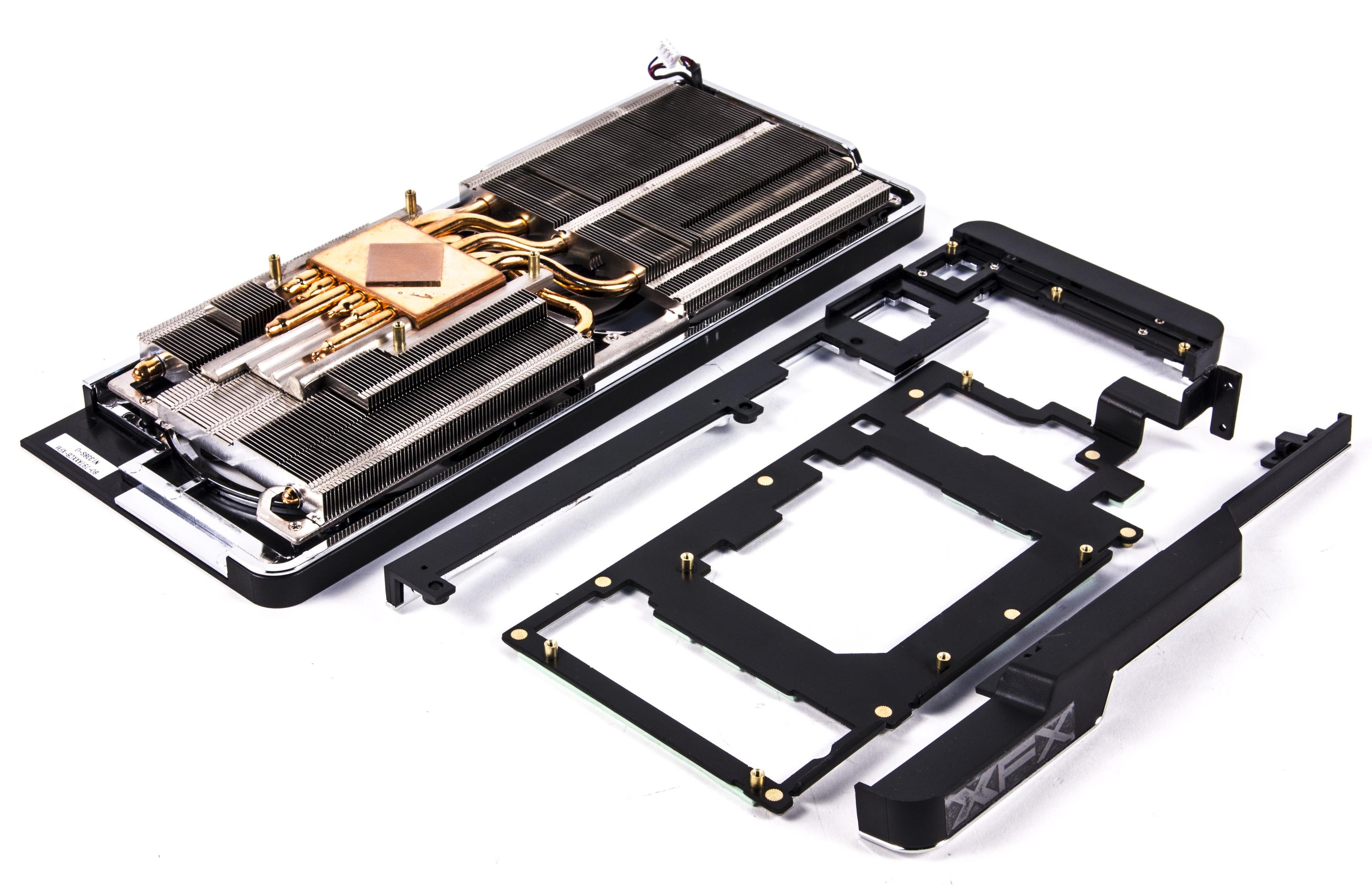

СО представляет собой ставшую уже традиционной конструкцию: два радиатора с тепловым трубками, покрытыми кожухом с двумя вентиляторами. Да, мы видим два радиатора, больший из которых имеет основание для контакта с ядром. Все сделано из медного сплава, причем сами радиаторы еще и никелированы. Поэтому кулер получился очень тяжелым.

Микросхемы памяти и транзисторы силового блока охлаждаются отдельными радиаторами-пластинами. Один из них служит еще и ребром жесткости для PCB.

СО получилась весьма компактной, кулер снабжен очень дорогими вентиляторами особой конструкции, поэтому даже когда частота вращения вентиляторов достигает 2000 оборотов в минуту, шума практически нет, лишь легкий шелест воздуха, по уровню шума не выходящий за пределы фонового уровня от всего системного блока.

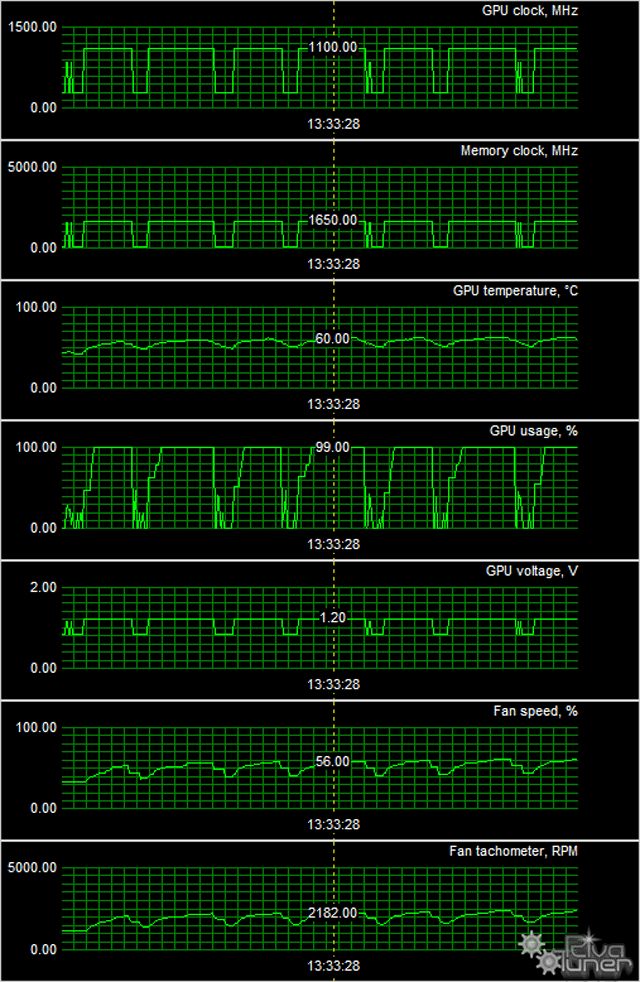

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой максимальная температура не превысила 60 градусов по ядру, что для такого рода ускорителей является просто фантастическим результатом!

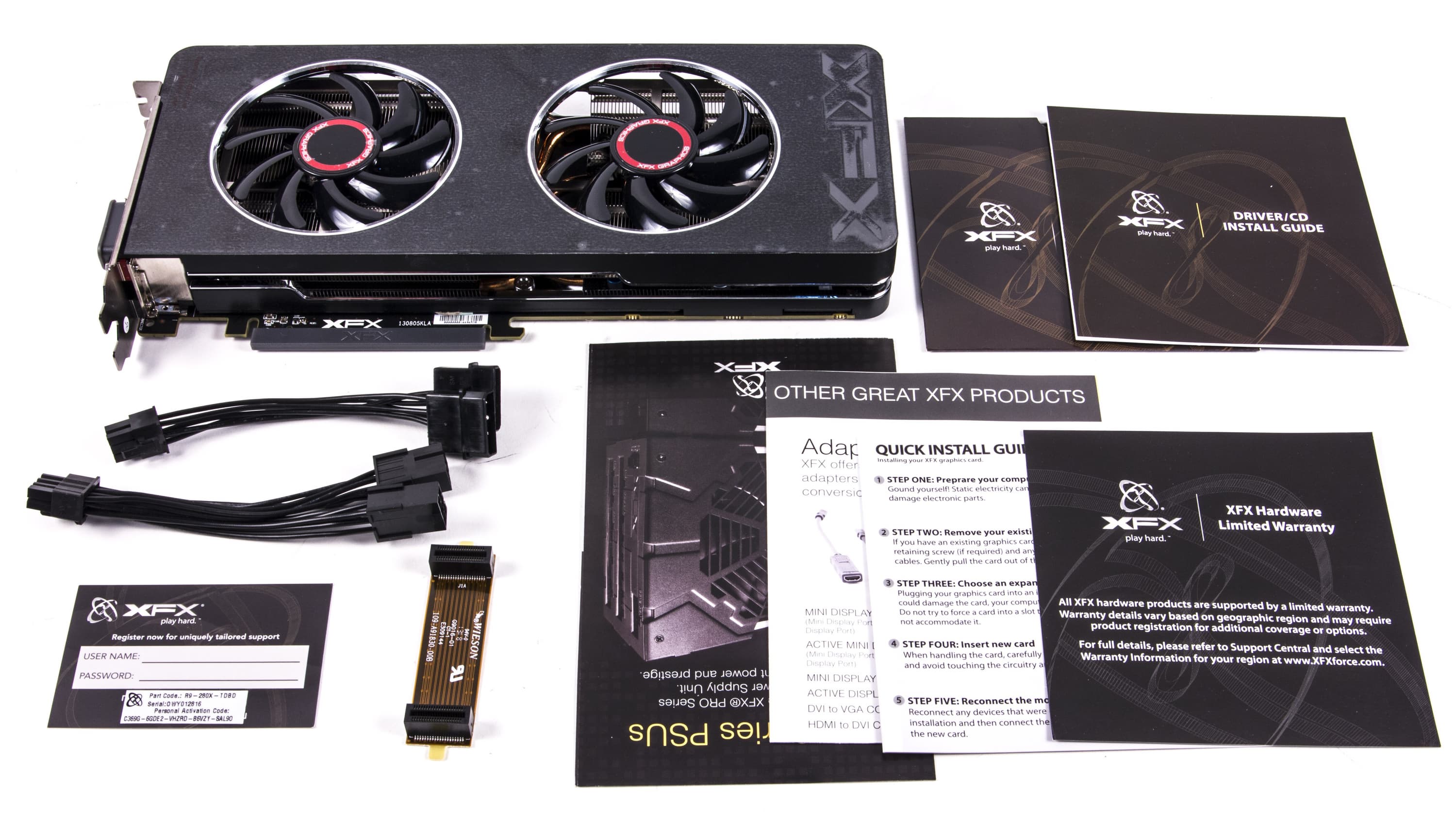

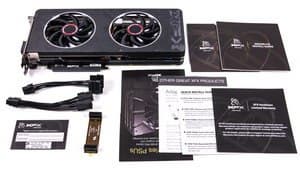

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и мост CrossFire.

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E
Базовый комплект плюс разветвители питания.

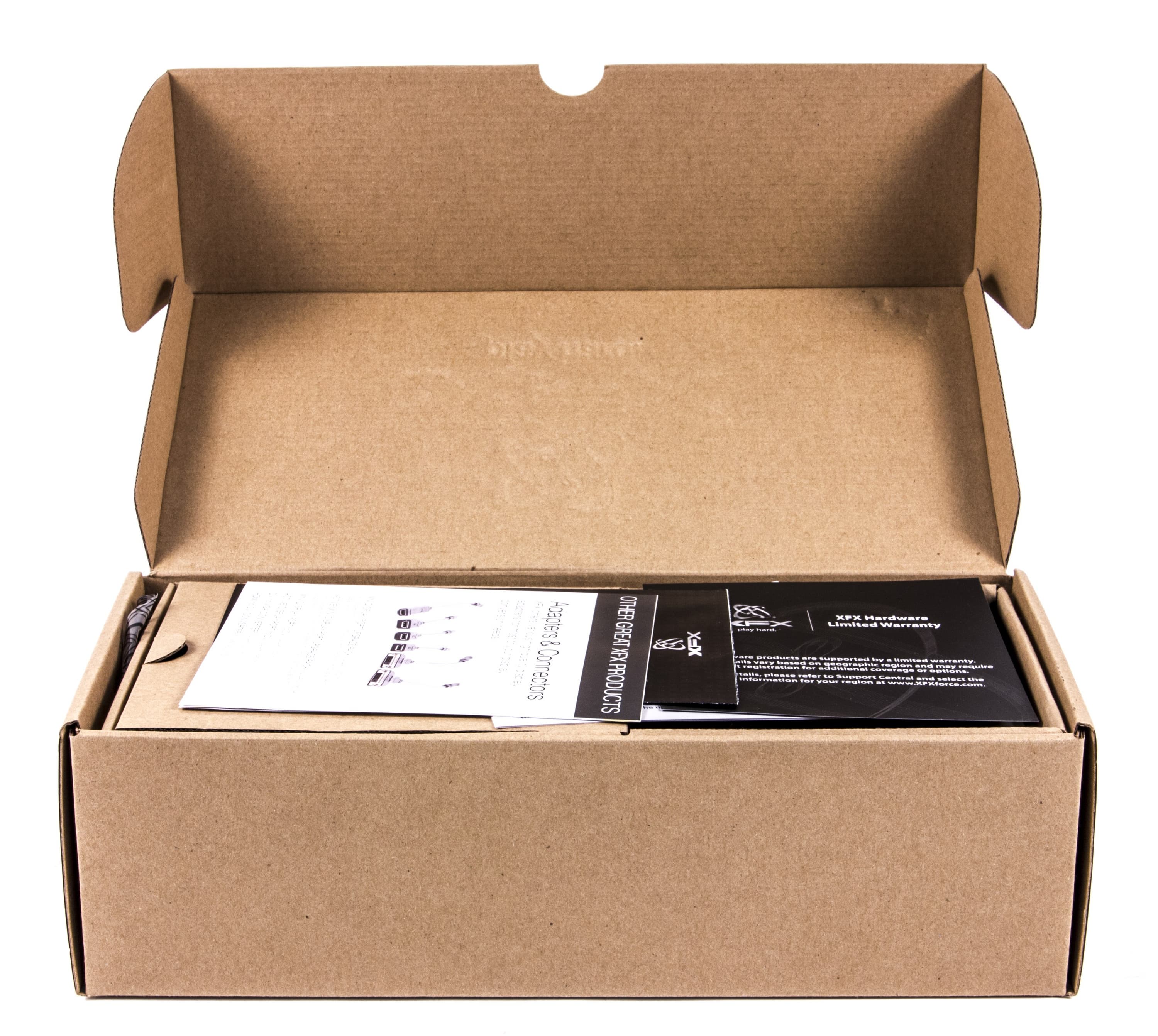

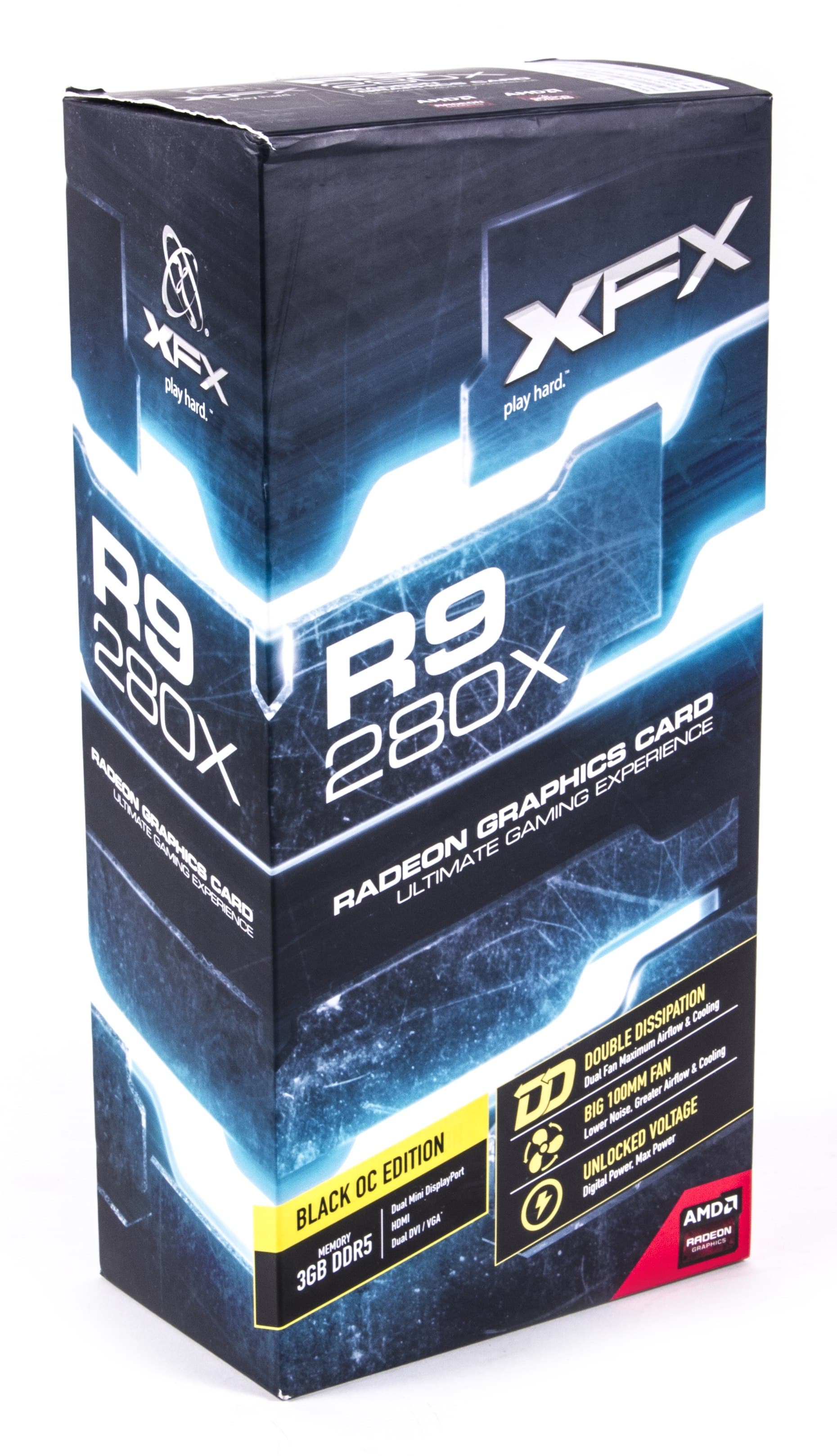

Упаковкa.

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 13.12 Nvidia версии 331.93

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Sniper Elite V2
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на конец декабря 2013 г., так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
15 GTX 770 2048 МБ, 1046—1075/7000 900 238 378
16 XFX R9 280X 3072 МБ, 1100/1100/6600 880 208 423
17 R9 280X 3072 МБ, 1050/1050/6000 850 195 435
18 GTX 670 2048 МБ, 915—1030/6000 780 209 374

Да, повышенные частоты работы помогли ускорителю XFX обогнать референсную карту, однако GTX 770 оказался посильнее.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
13 GTX 770 2048 МБ, 1046—1075/7000 238 900 378
16 GTX 670 2048 МБ, 915—1030/6000 209 780 374
18 XFX R9 280X 3072 МБ, 1100/1100/6600 208 880 423
22 R9 280X 3072 МБ, 1050/1050/6000 195 850 435

Увы, вышеупомянутый ажиотажный спрос привел к резкому росту цен, которые стали совсем неадекватными, что сразу же сказалось на рейтинге полезности, и R9 280X теперь занимает в нем последние места.

Итак:

XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E — интересный вариант ускорителя околотопового класса, имеющий повышенные частоты работы, компактные размеры (занимает 2 слота в системном блоке) и 3-летнюю гарантию в РФ. Минусов практически нет, особо стоит отметить великолепную эффективность работы системы охлаждения! В наше время такое встретишь нечасто.

Теперь о выгодности в целом. Если цены растут, значит, это кому-нибудь нужно. Да, на сегодня видеоускорители семейства Radeon HD 7970/R9 280X являются очень выгодным приобретением для вычислительных задач (не для 3D-графики!). Если читателя интересует именно такое использование, то даже несмотря на задранные цены (которые, впрочем, могут и упасть) стоит обратить внимание на Radeon R9 280X.

А вот с точки зрения 3D-графики пока, на момент написания материала, выгоднее покупать что-то на основе Geforce GTX 770, который будет и чуть-чуть быстрее, и по цене интереснее. Однако подчеркну, что даже к моменту публикации материала цены могут измениться, так что делайте выводы самостоятельно.

Окончательное решение традиционно остается за нашими читателями.

В номинации «Оригинальный дизайн» (за январь 2014 года) получила награду карта:

  • XFX Radeon R9 280X Black OC Edition 3072 МБ 384-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые карты Конкуренты
R9 280X — $281 (на 01.08.16) GTX 770 — $362 (на 01.11.16)
R9 280X — $281 (на 01.08.16) GTX 680 4 ГБ — Н/Д(0)
R9 280X — $281 (на 01.08.16) HD 7970 GHz — Н/Д(0)
XFX R9 280X — Н/Д(0), T-10625796 R9 280X — $281 (на 01.08.16)

Предложения XFX Radeon R9 280X Black OC Edition по данным Яндекс.Маркет
L-10625796-10


Благодарим компанию AMD Russia
и лично Николая Радовского
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
