Geforce GTX 770 в исполнении MSI и Palit

461

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E,
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E


Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Конечно, очень тяжело каждый раз писать про ускорители, которые по сути своей повторяют вышестоящие из предыдущего поколения. Да, Geforce GTX 770 это по сути GTX 680 (разница небольшая лишь в частотах работы). Конечно, потребителю это выгодно, ибо цены на GTX 770 куда меньше, чем на 680 (последний уже просто убит и морально умер. И если он еще есть в продаже, то это вина жадных торговцев, задравших в свое время цену, а теперь не могущих никак продать даже по входной когда-то цене). И потому я продолжаю рассказывать о серийно выпускаемых GTX 770.

Настоятельно рекомендую новичкам ознакомиться со справочниками, помогающими разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров.

Про многократно уже упоминавшееся приложение Nvidia Geforce Experience говорить не буду, все сказано в предыдущих материалах по видеокартам, базируемых на базе процессоров Nvidia. Скажу, что эта утилита очень поможет новичкам получить оптимальные настройки в играх для того или иного ускорителя и конфигурации системного блока в целом.

Итак, сегодня у нас два претендента на звание «Оригинальный дизайн».

Платы

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 770 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1084—1180 МГц (номинал — 1046—1075 МГц)
  • Частота работы памяти (физическая (эффективная)): 1752 (7010) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/1084—1180 МГц (номинал — 8/1046—1075 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 275×110×37 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 242/95/61 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E
  • GPU: Geforce GTX 770 (GK104)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1160—1260 МГц (номинал — 1046—1075 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 256 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/1160—1260 МГц (номинал — 8/1046—1075 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 1536
  • Число блоков текстурирования: 128 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 32
  • Размеры: 285×115×52 мм (карта занимает 3 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 251/101/66 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI (Hardware)

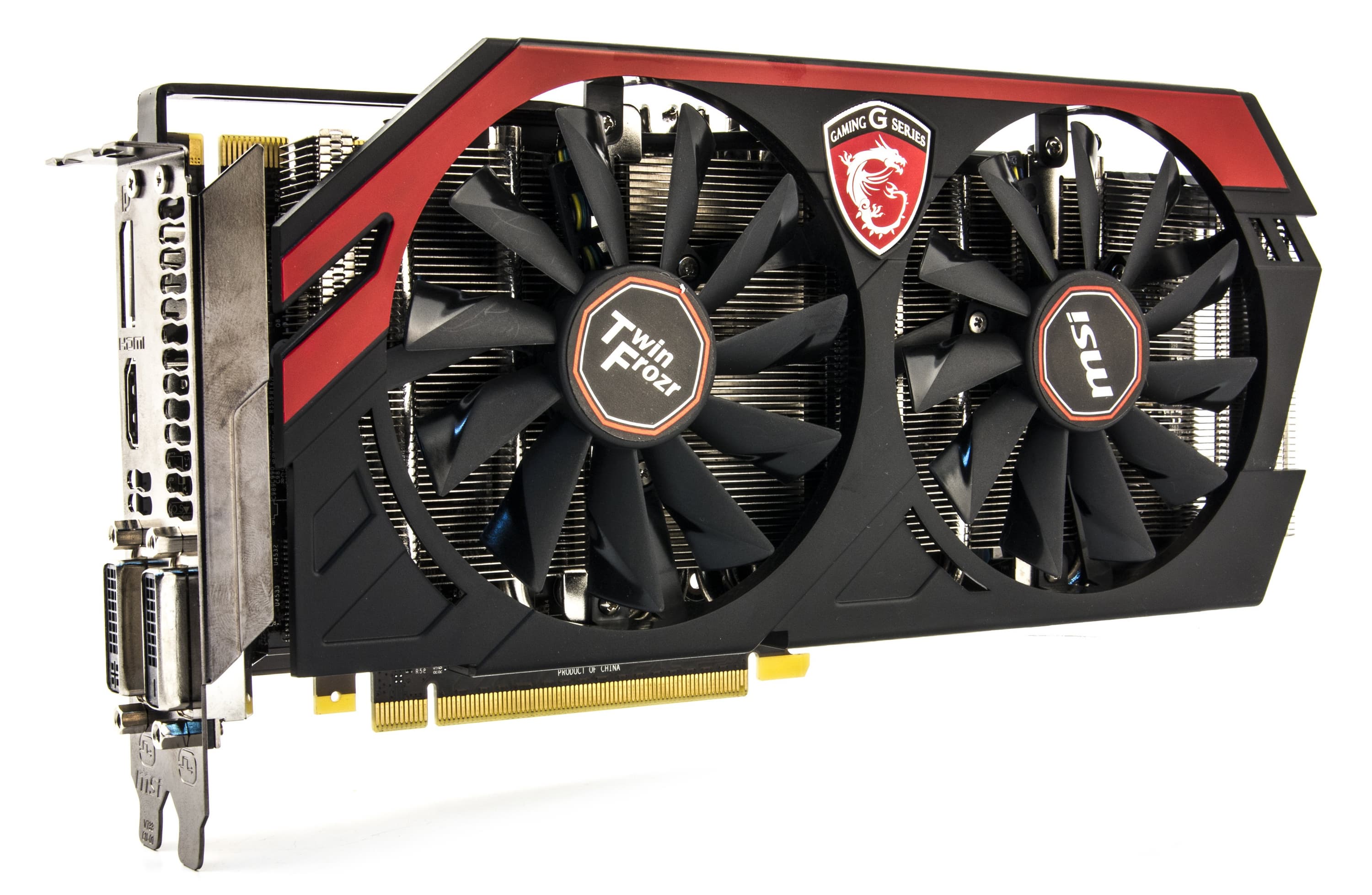

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E
Каждая карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB.

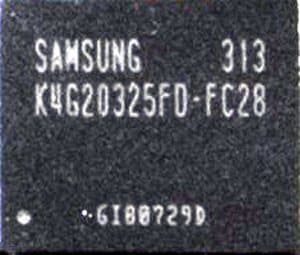

Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц.

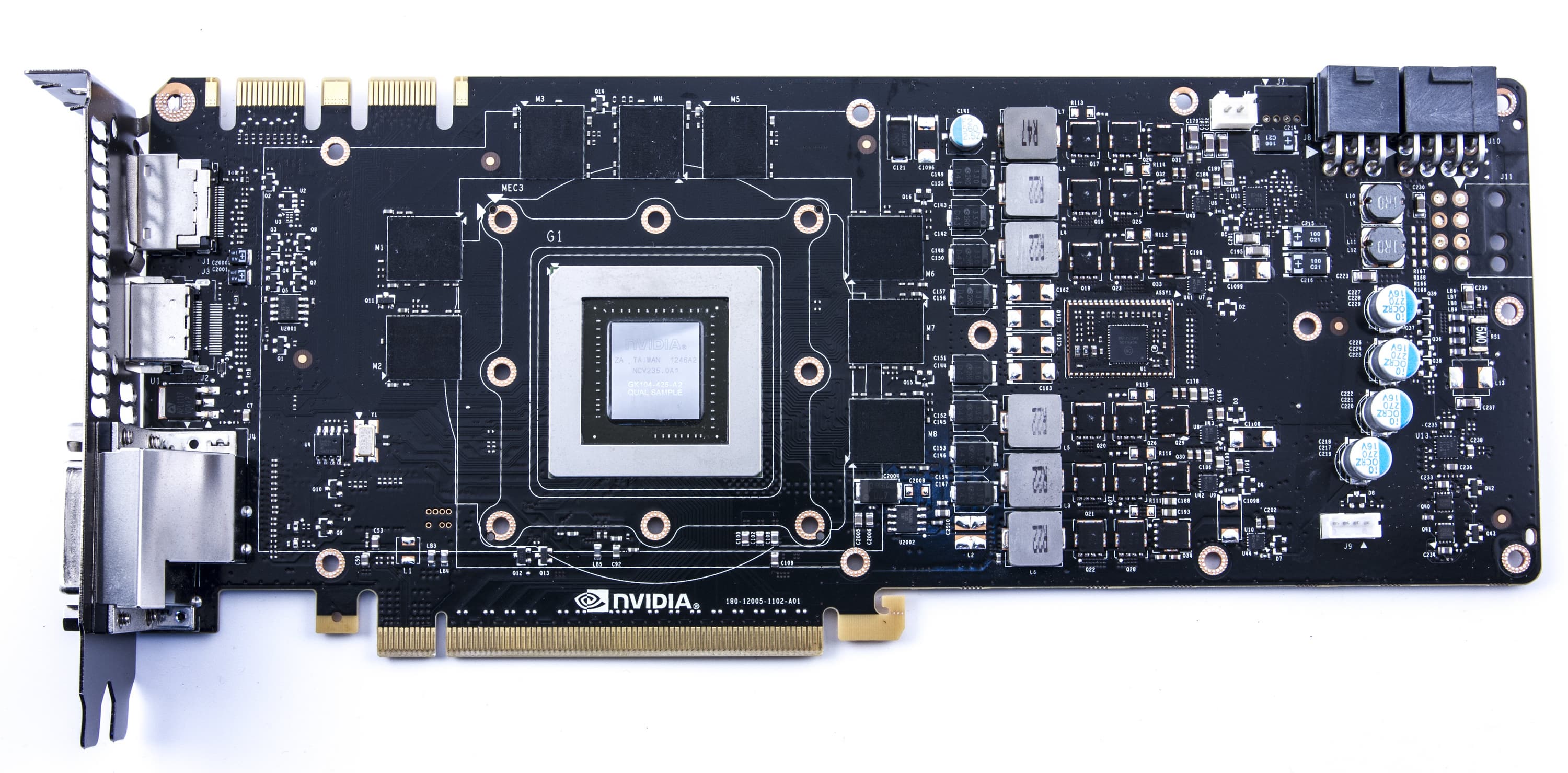

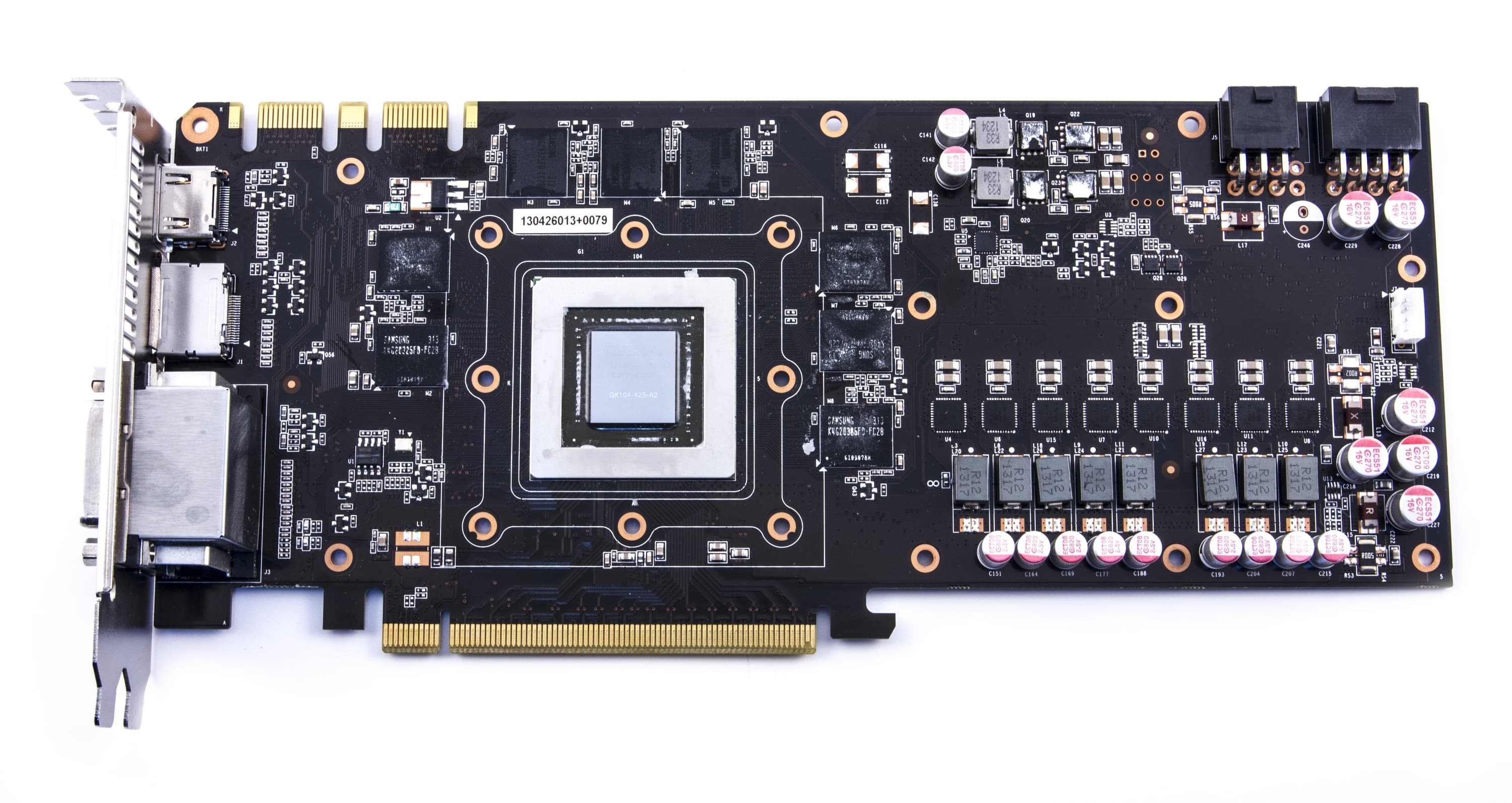

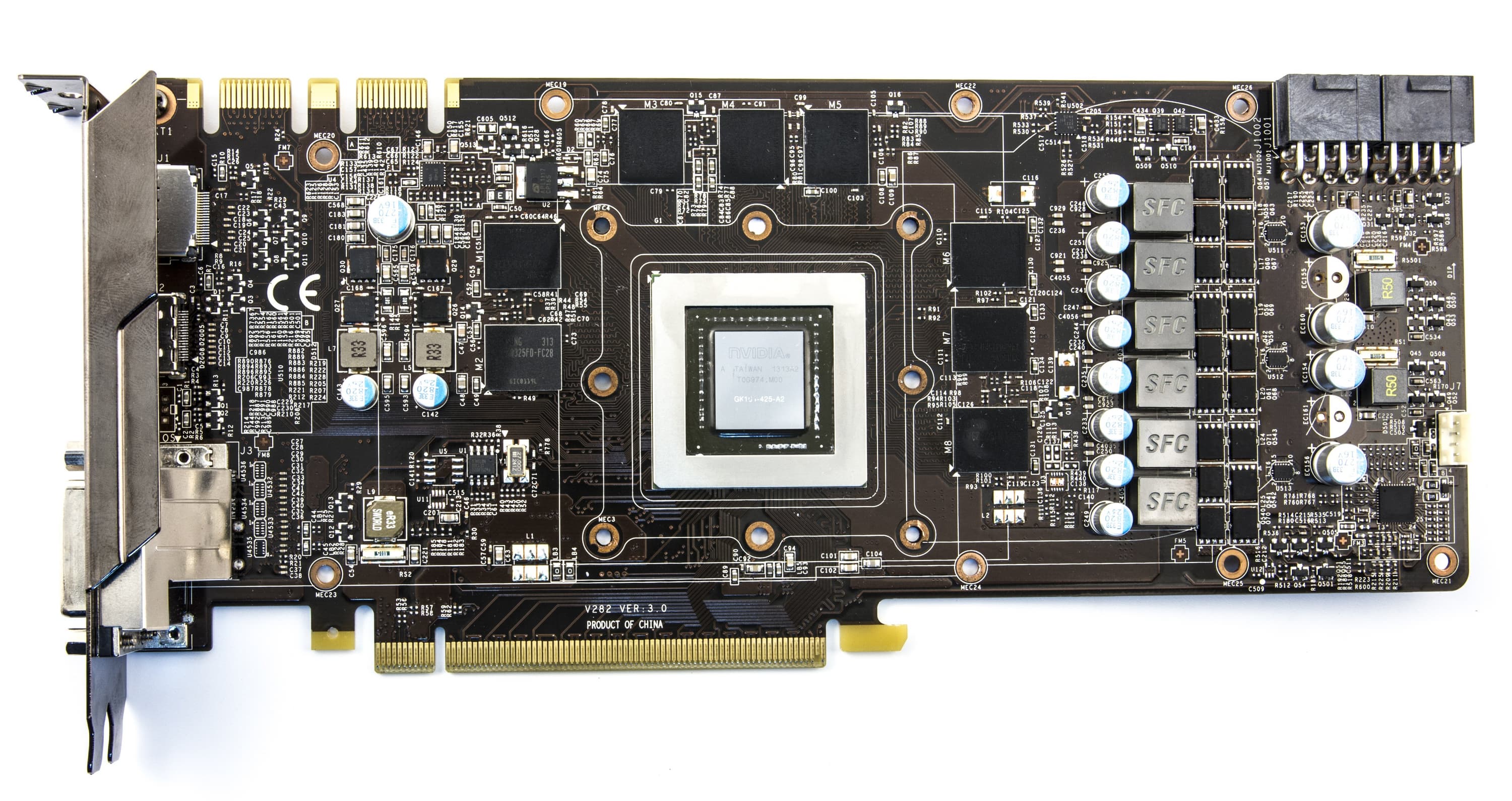

Сравнение с эталонным дизайном, вид спереди
MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

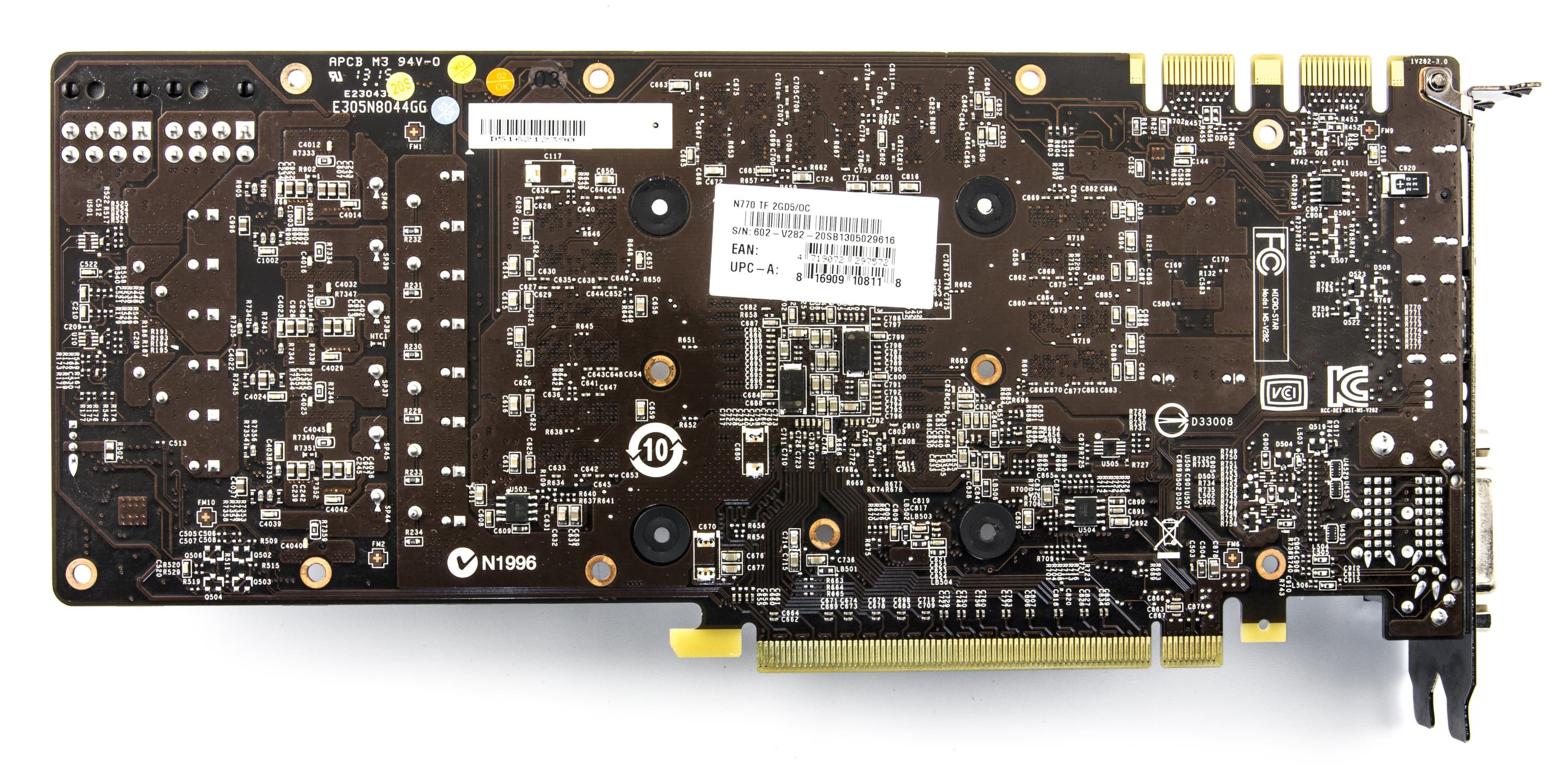

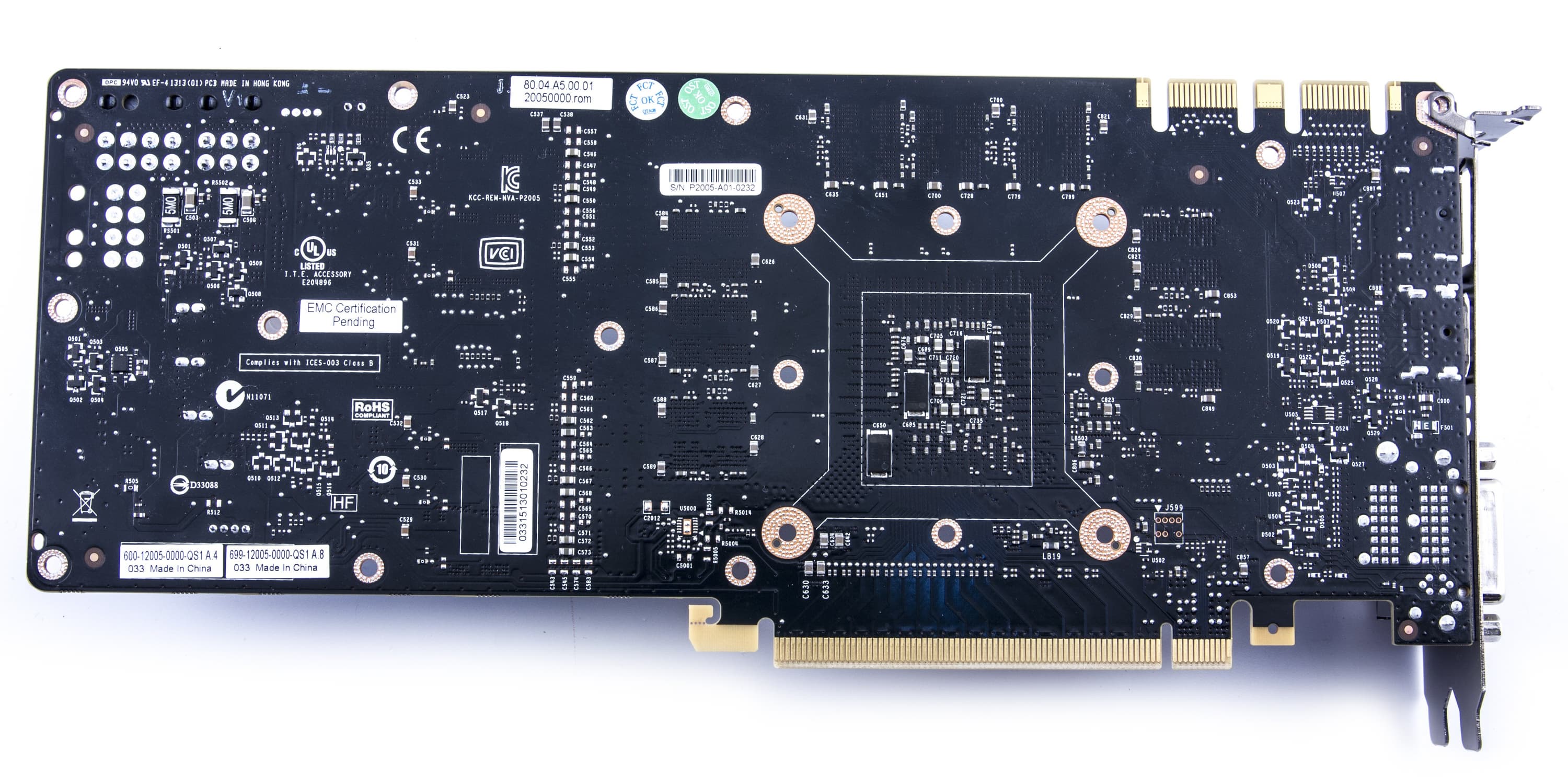

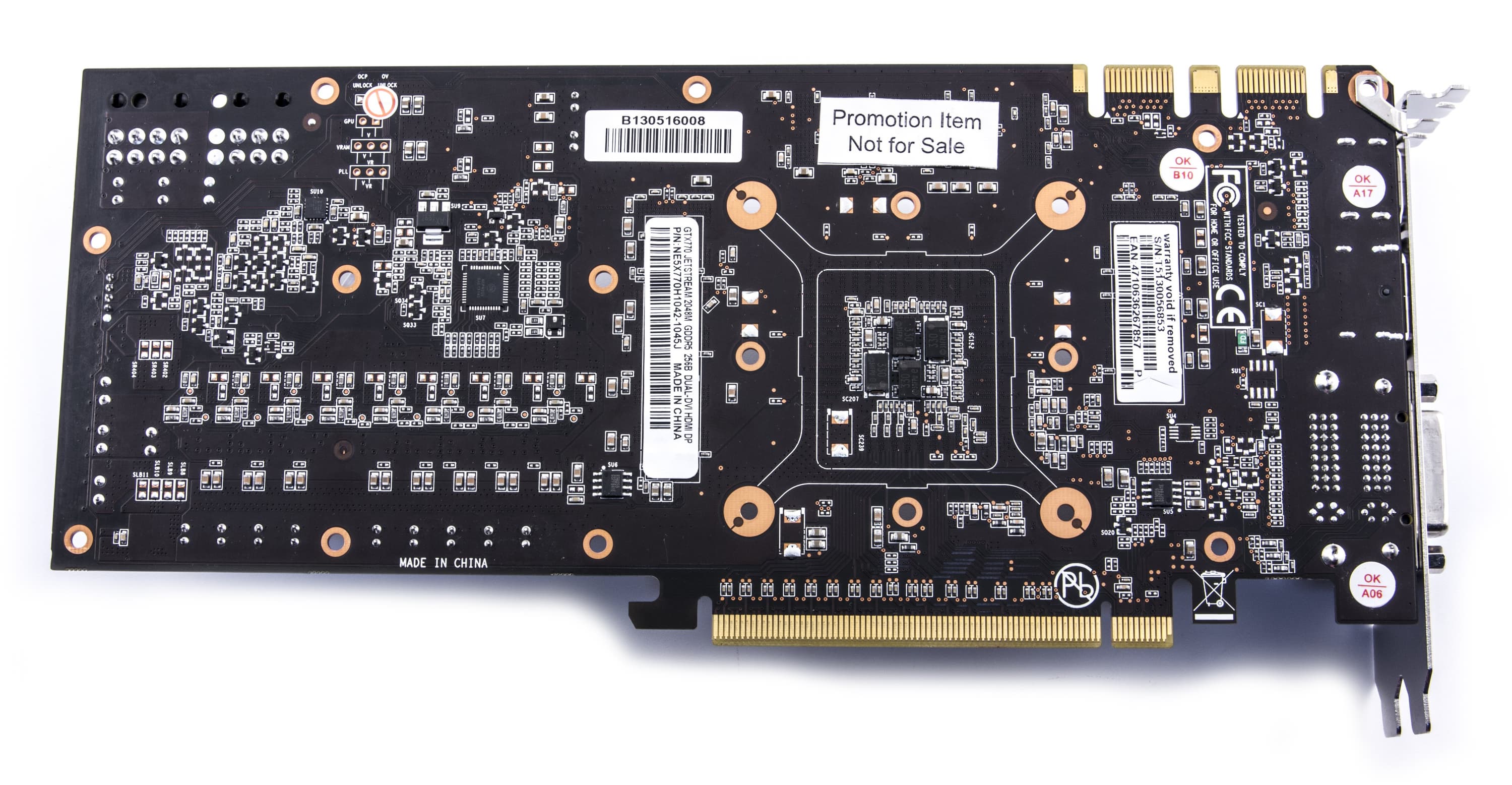

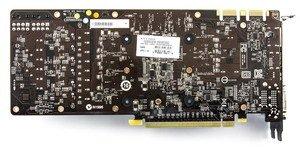

Сравнение с эталонным дизайном, вид сзади
MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 770

Компания MSI c недавних пор стала выпускать ускорители топового класса в двух сериях: Gaming и Lighting. Первая расчитана на широкий круг игроков, и есть частоты и повышены, то как правило, без экстремальных значений. А вот вторая серия как раз нацелена на оверклокеров-экстремалов, которым подавай самое мощное «железо», из которого они хотят вытянуть максимум потенциала. Там и частоты сильно подняты, и даны разного рода инструменты для регулировки частотами и вольтажами с ювелирной точностью. Сегодня у нас на рассмотрении продукт из серии Gaming. Видеокарта производства непосредственно MSI, дело рук инженеров этой компании. Отличия от эталонного дизайна в большинстве своем заключаются в силовом блоке. Прежде всего это новейшие и надежные элементы логики, усилен цифровой контроллер блока питания. Можно также увидеть два восьмиконтактных разъема питания, что вообще как бы является атрибутом ускорителей премиум-класса, типа Titan. Мы на GTX 680 видели вообще два шестиконтактных разъема. Ну ладно, для повышенных частот работы, увеличенного энергопотребления можно позволить схему 6+8, однако 8+8 — это выглядит слишком избыточно. Впрочем, возможно, что у Gaming- и Lighting-версий используется одна и та же PCB, и потому схема 8+8 — как раз для последнего случая, где частоты работы подняты уже капитально.

Инженеры компании Palit пошли иным путем. Разумеется, карта также прошла через руки инженеров и сильно отличается от эталонного дизайна, и опять-таки, в силовом блоке. Схема питания вместо 6-фазной стала 8-фазной, также усилен цифровой контроллер. А вот разъемы питания остались по схеме 6+8 (несмотря на то, что частоты работы у данного ускорителя намного выше, чем у предыдущего).

У обеих карт набор гнезд стандартный: 2 DVI (Dual-Link и совместим с выводом на HDMI или VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все приемники будут с однотипными гнездами приема. Так, без переходников можно подключить только два монитора с DVI. Уместно напомнить, что возможность одновременного вывода картинки максимально на 4 монитора (каждый до разрешения Full HD), реализована и в данном случае. Впрочем, производительность уже может быть недостаточной для игр в таком суммарном высоком разрешении.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления;
  • 2048×1536@85 Гц — по аналоговому интерфейсу;
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

Карты требуют дополнительного питания, причем двумя разъемами: у карты от Palit: один с шестью контактами, второй — с восемью. А у продукта от MSI: по два 8-контактных разъема.

О системах охлаждения.

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E

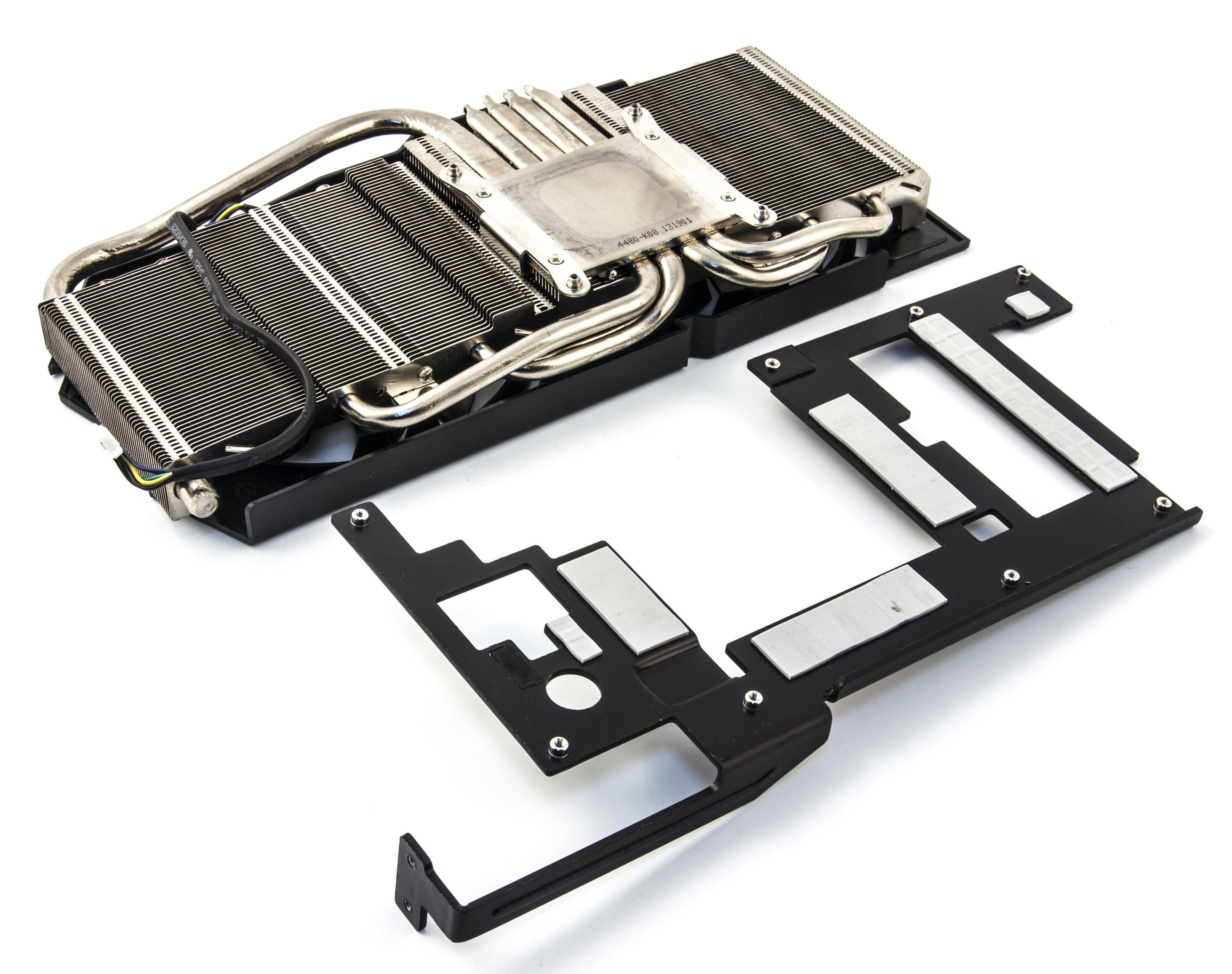

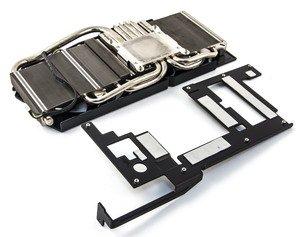

Мы снова изучаем кулер серии TwinFrozr, который в своей основе имеет мелкореберный медный радиатор, покрытый никелем. Через подошву радиатора проходят теплопроводящие трубки, разносящие тепло равномерно по радиатору. Сверху надет кожух с двумя вентиляторами.

Микросхемы памяти и транзисторы силового блока охлаждаются отдельным радиатором-пластиной.

Такой мощный кулер оказался чуть-чуть избыточным для GTX 770, что немедленно сказалось на частоте вращения в положительном плане: максимум 1320 оборотов в минуту, и это означает, что кулера практически не слышно.

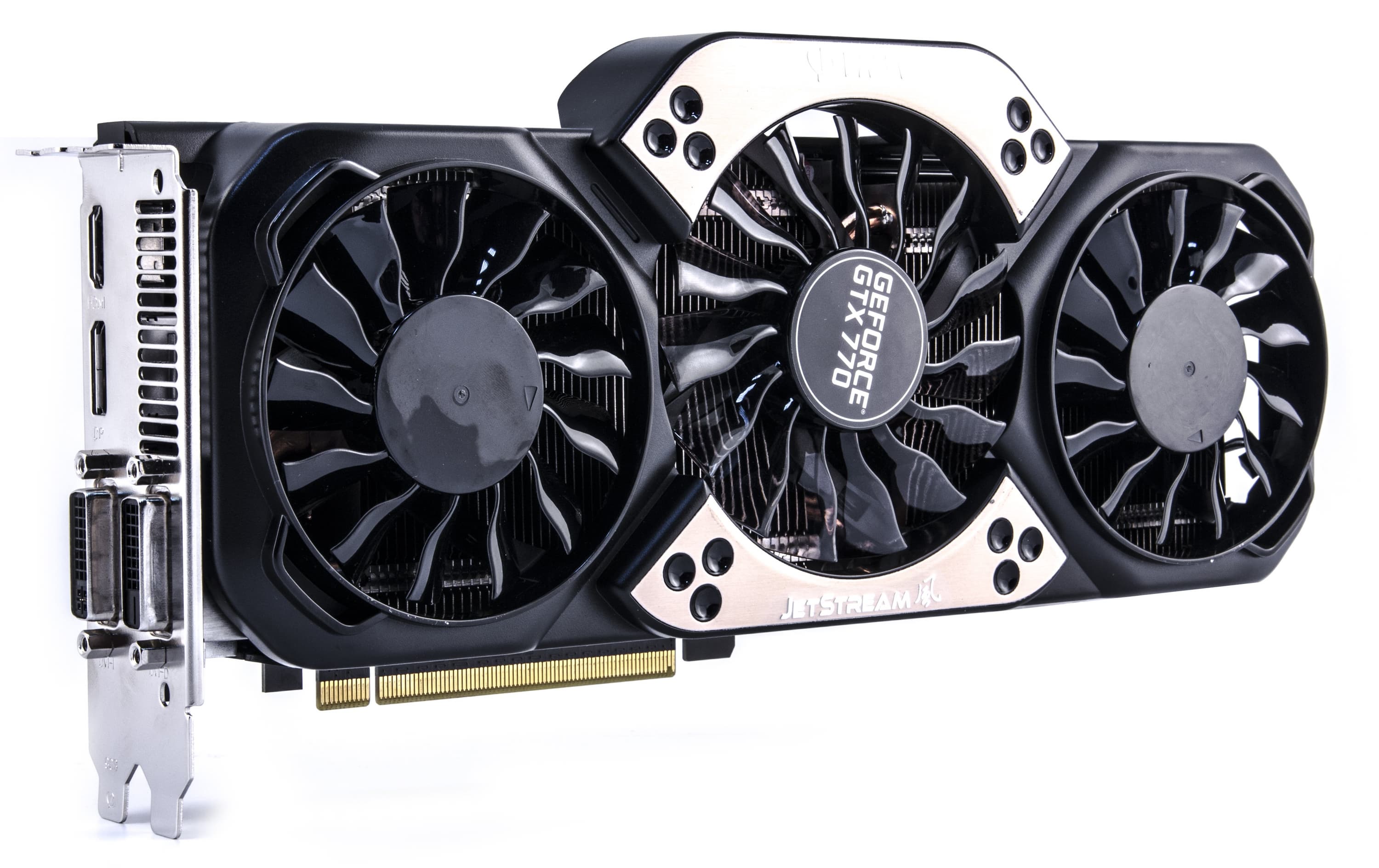

Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E

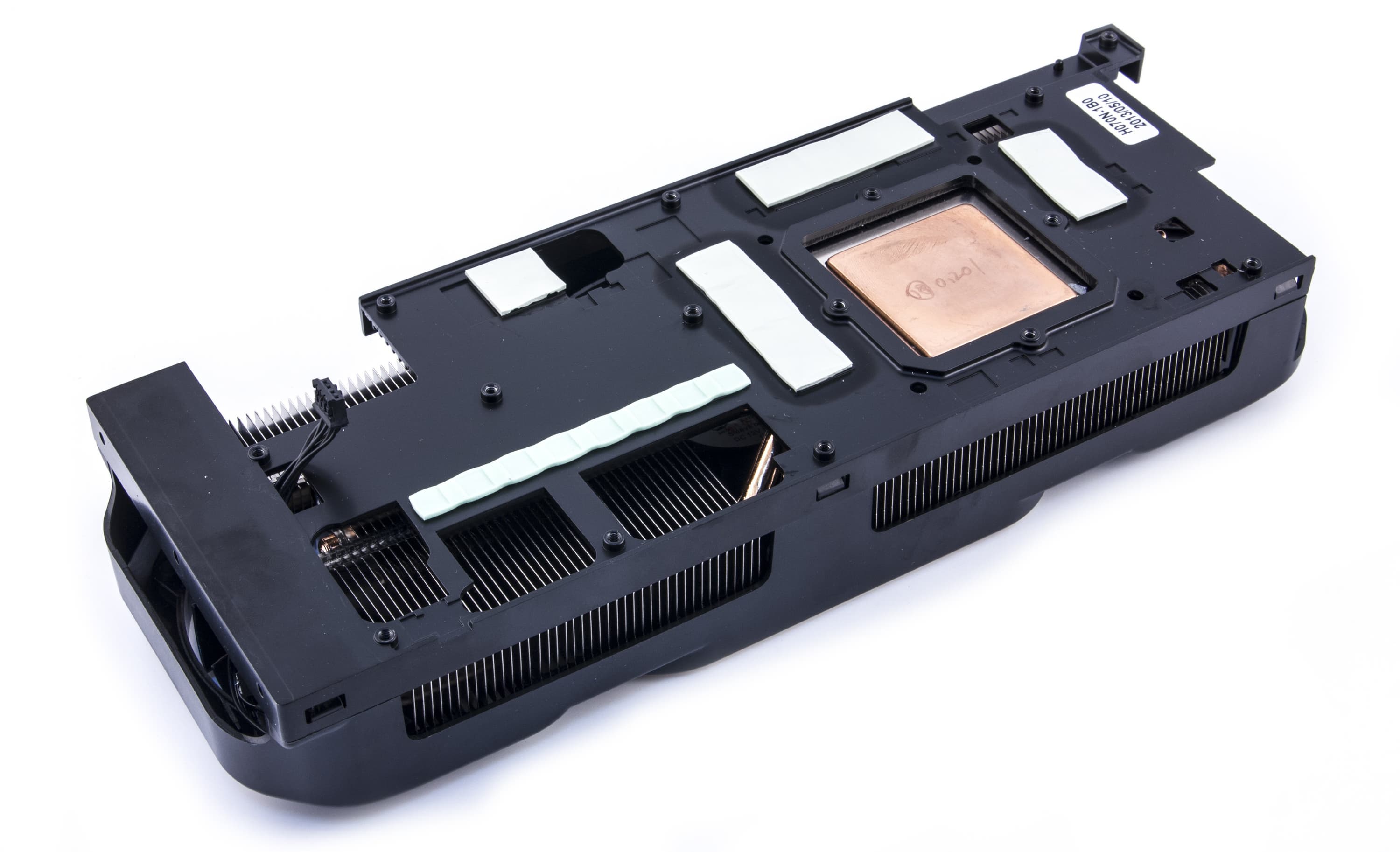

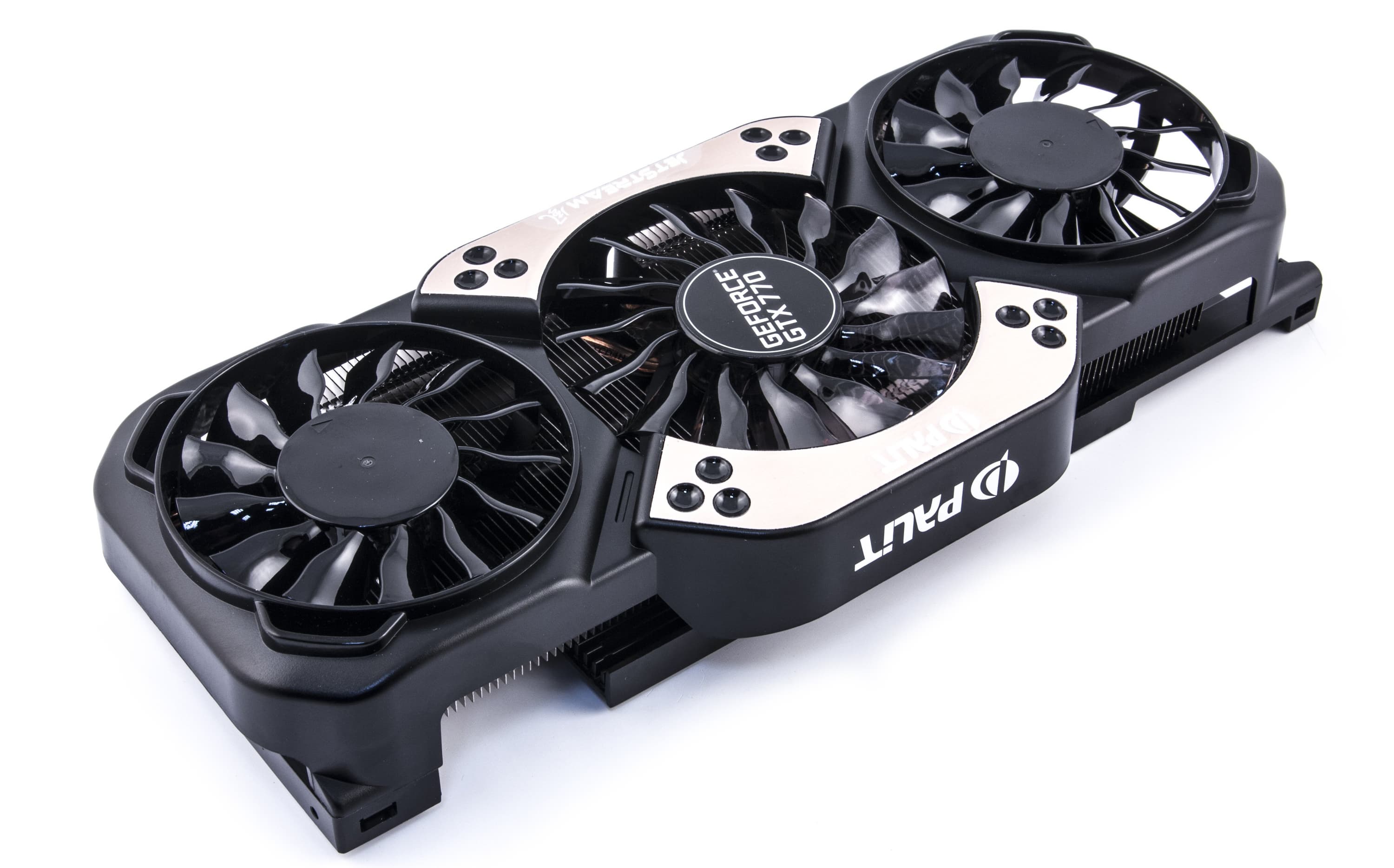

Кулер серии JetStream состоит из этакого металлического остова, он же играет роль радиатора для микросхем памяти и транзисторов силового блока, внутри которого находятся два радиатора: так называемый «ведущий и ведомый». Первый имеет подошву для прижима к GPU, второй с помощью теплопроводящих трубок соединен с первым. Таким образом тепло равномерно распределяется по радиаторам.

Сверху на остов надет кожух с тремя вентиляторами.

Максимальная частота вращения оных (под нагрузкой, разумеется) не превысила 1560 оборотов в минуту, что сделало СО очень малошумной. Ну почти на уровне предыдущей.

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E

Мы видим, что после 6-часового прогона под нагрузкой у карт MSI и Palit максимальная температура не превысила 81 градус по ядру, что для такого рода ускорителей неплохой результат, учитывая еще и малошумные СО.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

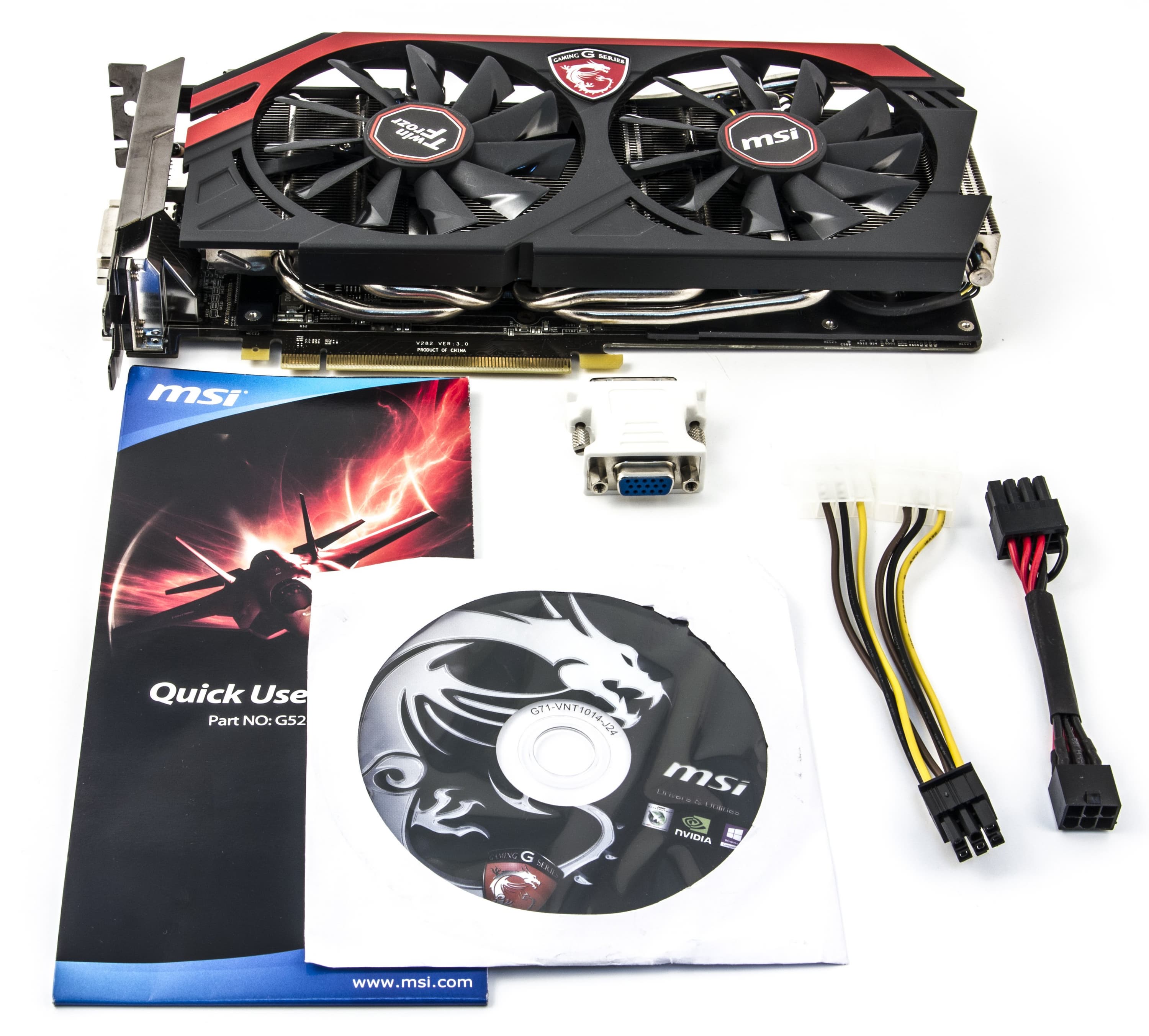

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс разветвители питания и адаптер DVI-to-VGA.

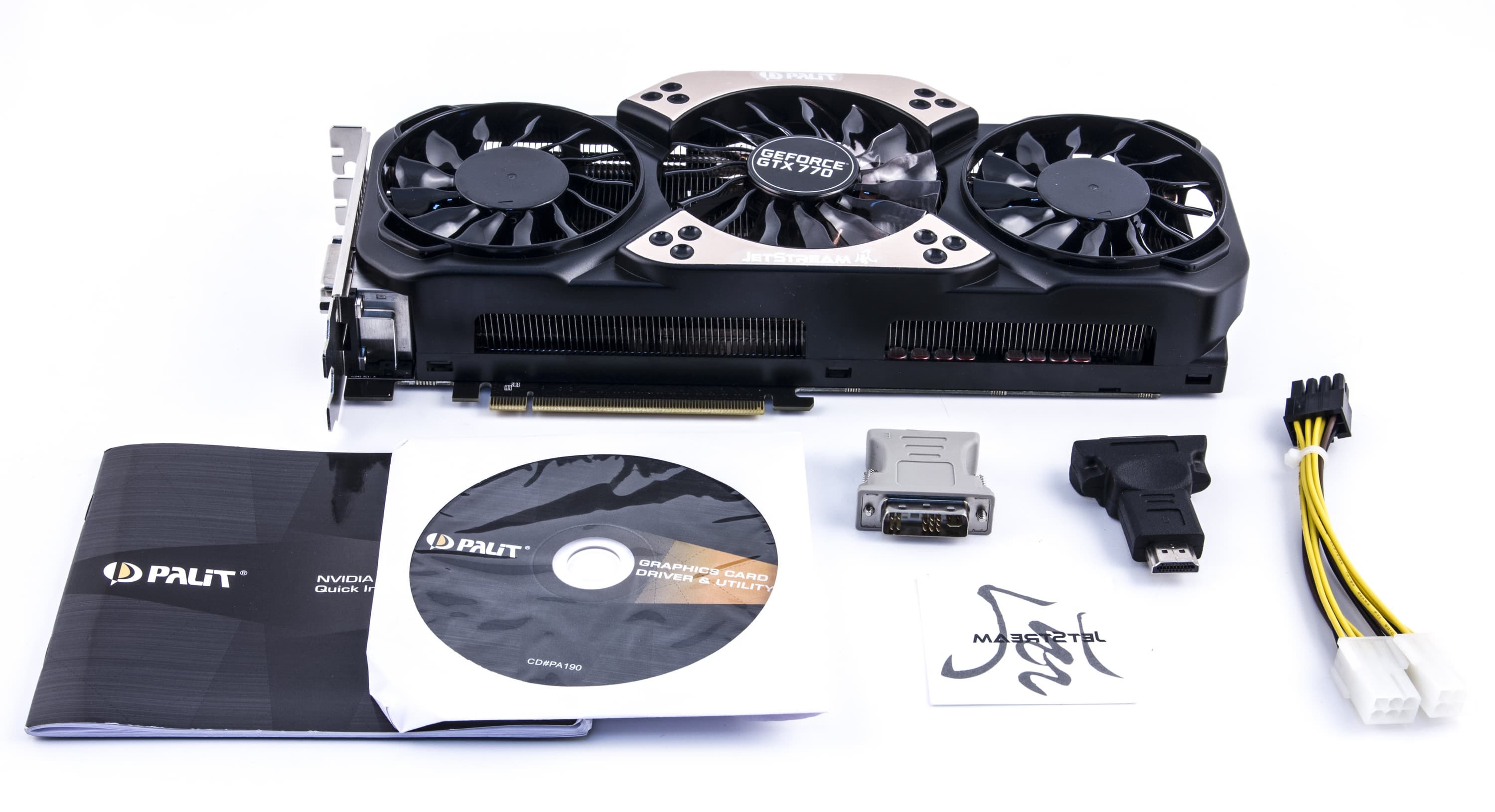

Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E
Базовый комплект, плюс разветвитель питания и адаптеры: HMDI-to-DVI (можно подключать ТРИ монитора с DVI-гнездами) и DVI-to-VGA.

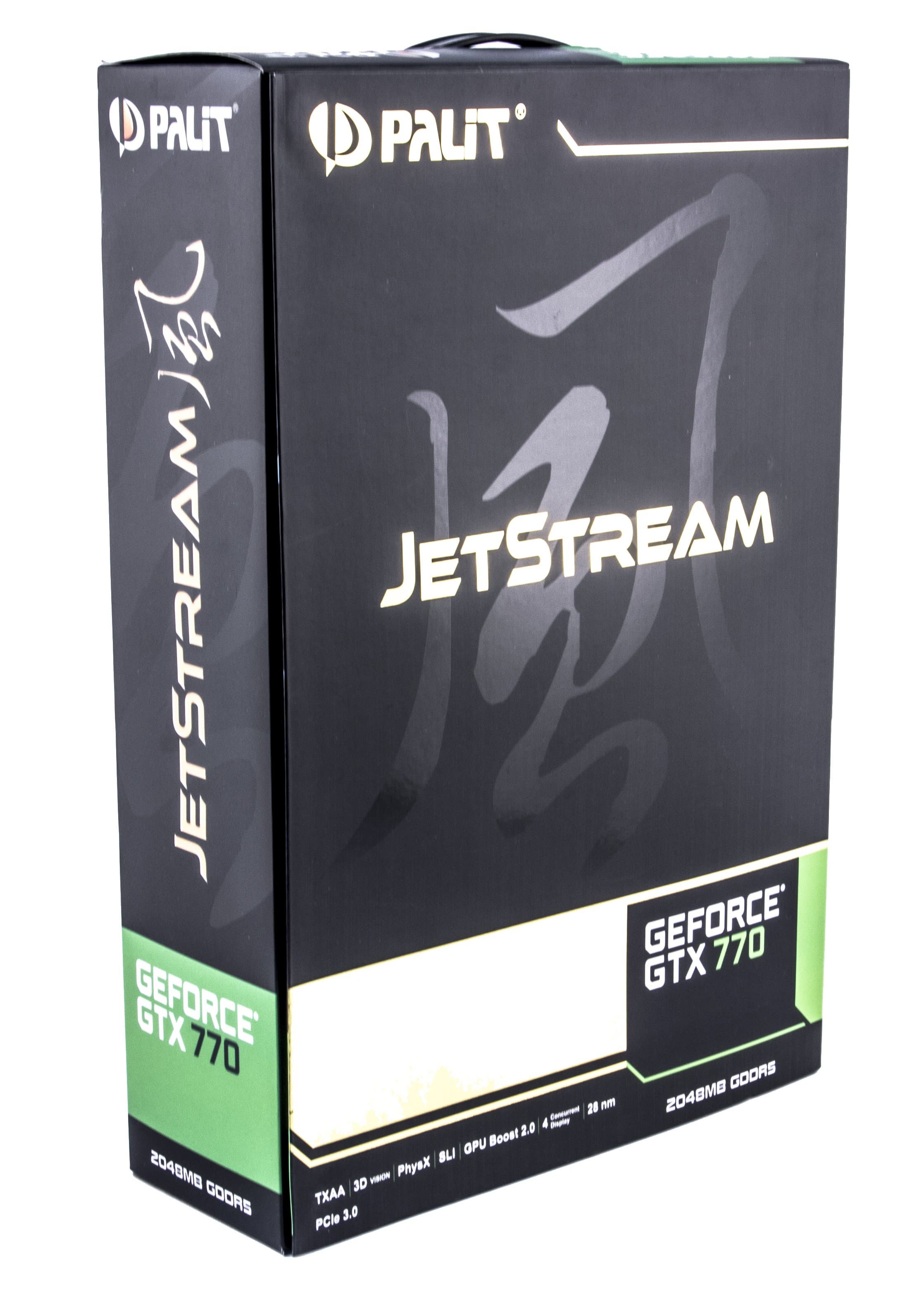

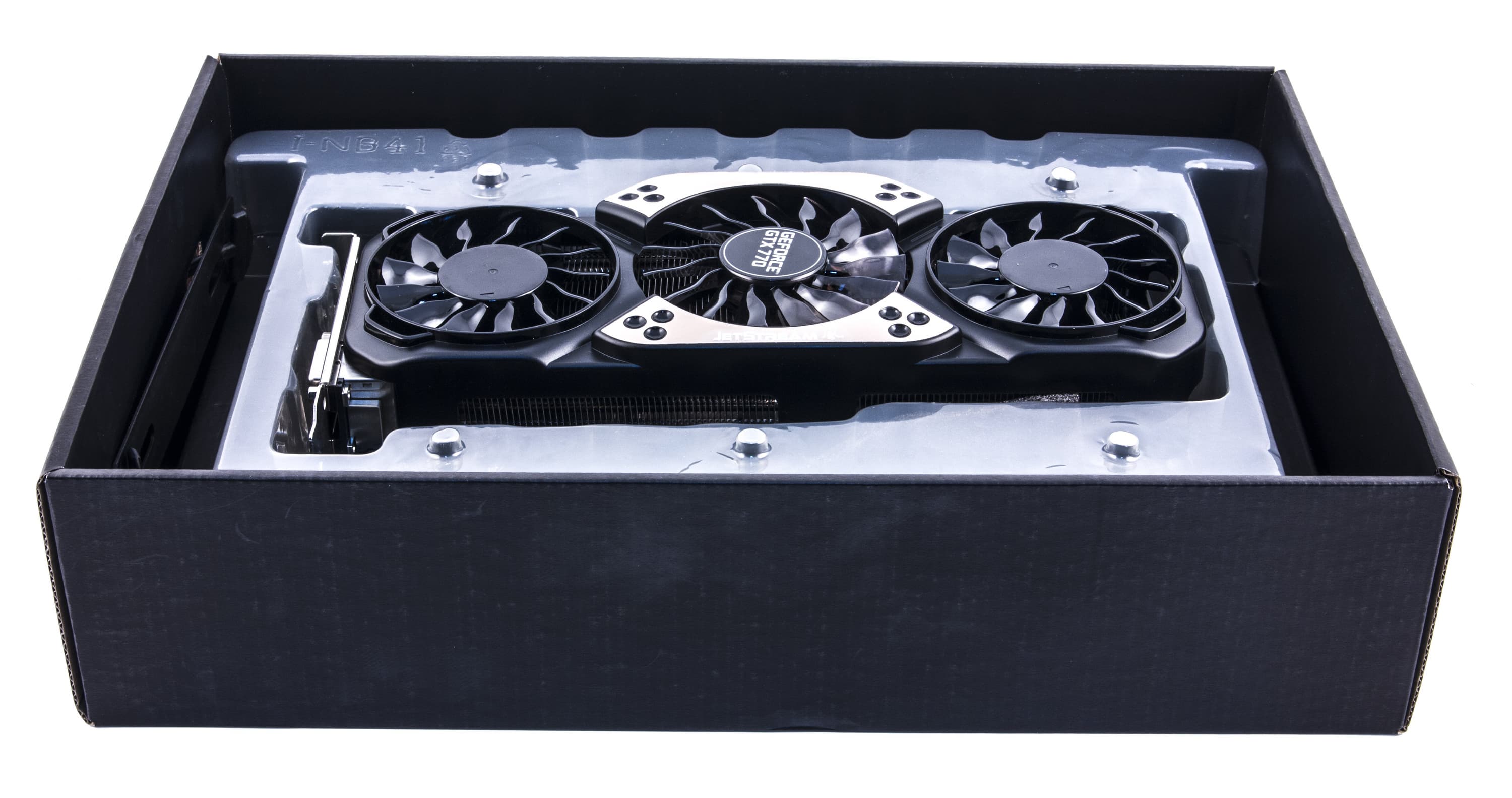

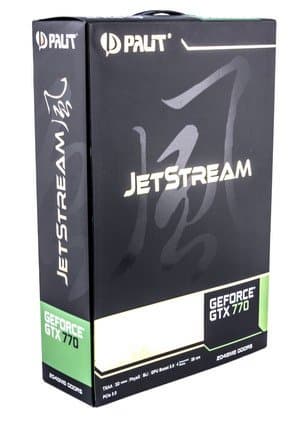

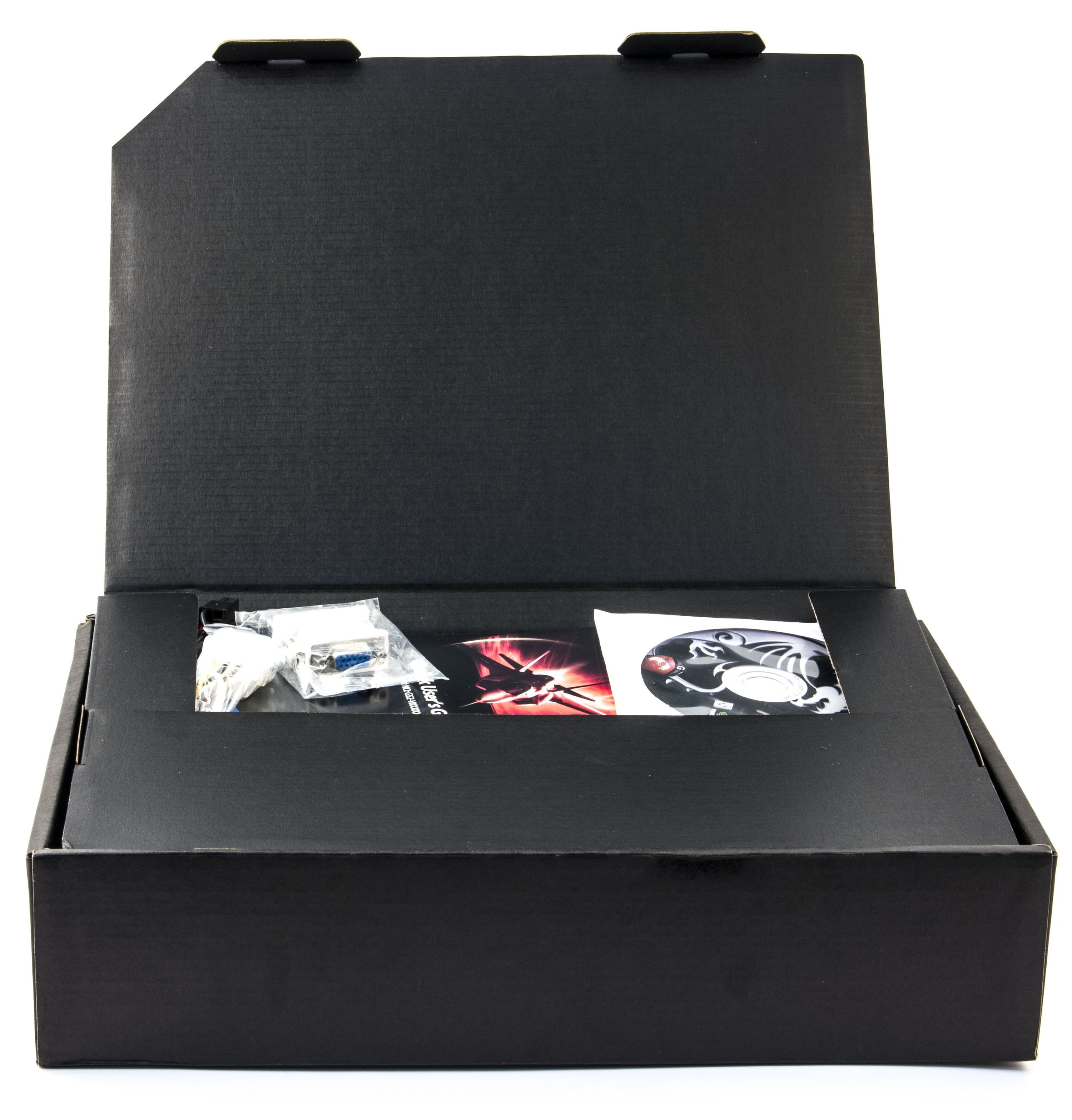

Упаковки.

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 13.8 beta; Nvidia версии 326.80

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.

  1. BioShock Infinite
  2. Hard Reset
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Nexuiz (2012)
  6. Unigine Valley Benchmark
  7. 3DMark FireStrike Graphics Marks
  8. METRO: Last Light
  9. Metro 2033
  10. Sleeping Dogs
  11. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на середину сентября 2013. Поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
08Palit GTX 770 2048 МБ, 1160—1260/7000950205463
09MSI GTX 770 2048 МБ, 1084—1180/7000930204457
10GTX 680 4096 МБ, 1071—1200/6000920167551
11GTX 770 2048 МБ, 1046—1075/7000900204441
12HD 7970 GHz 3072 МБ, 1050/1050/6000860215400
13GTX 680 2048 МБ, 1000—1100/6000860167516
15HD 7970 3072 МБ, 925/925/5500770191403

Конечно, сравнивать очень тяжело, учитывая, что Radeon HD 7970/7970 GHz уехал по цене вниз, и в сегменте 450 долларов конкурентов у Nvidia уже нет. Да и вплоть до 700 долларов ничего нет. А что касается сравнения производительности и функциональности, то среднестатистический GTX 770 чуть обогнал HD 7970 GHz, и потому продукты MSI/Palit за счет своих повышенных частот работы заняли лидирующие позиции.

А теперь давайте посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
17HD 7970 GHz 3072 МБ, 1050/1050/6000215860400
20Palit GTX 770 2048 МБ, 1160—1260/7000205950463
21GTX 770 2048 МБ, 1046—1075/7000204900441
22MSI GTX 770 2048 МБ, 1084—1180/7000204930457
25HD 7970 3072 МБ, 925/925/5500191770403
29GTX 680 4096 МБ, 1071—1200/6000167920551
30GTX 680 2048 МБ, 1000—1100/6000167860516

Как я и говорил, сниженная за последнее время цена на Radeon HD 7970 GHz помогла этому ускорителю оказаться на первом месте в группе по полезности, то есть отдача на каждый потраченный рубль у него максимальная. А вот следом идет ускоритель Palit. Разница не слишком велика, так что с учетом цен на тот или иной ускоритель, которые всегда могут поменяться, могут быстро меняться и занимаемые места. Но в целом видно,что у HD 7970 GHz рейтинг полезности выше, а дальше уже идет семейство GTX 770.

Итак:

MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E — добротный вариант топового ускорителя уровня 450 долларов, имеет отличную и почти бесшумную СО, повышенные частоты работы, а также обладает прекрасным оверклокерским потенциалом. Мне удалось получить стабильную работу ускорителя при частоте ядра 1220—1310 МГц!

Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E — также очень хороший вариант GTX 770, не только с прекрасной малошумящей СО, но и с сильно повышенными штатно частотами работы, что делает его лидером среди одноклассников. Минус в том, что эта карта занимает три слота в системном блоке, но для многих это совершенно не критично.

Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за ноябрь 2013 года) получили награду карты:

  • MSI Geforce GTX 770 TwinFrozr Gaming OC 2048 МБ 256-битной GDDR5 PCI-E
  • Palit Geforce GTX 770 JetStream 2048 МБ 256-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 770 2 ГБ — $377 (на 01.06.16) GTX 670 — $1166(2)
GTX 770 2 ГБ — $377 (на 01.06.16) GTX 680 2 ГБ — $428(3)
GTX 770 2 ГБ — $377 (на 01.06.16) HD 7970 GHz 3 ГБ — Н/Д(0)
GTX 770 2 ГБ — $377 (на 01.06.16) HD 7970 3 ГБ — Н/Д(0)
MSI 770 Gaming CO — Н/Д(0), T-10383450 GTX 770 2 ГБ — $377 (на 01.06.16)
Palit 770 JetStream — $389(1), T-10383453 GTX 770 2 ГБ — $377 (на 01.06.16)
Предложения MSI Geforce GTX 770 TwinFrozr Gaming OC (2 ГБ) по данным Яндекс.Маркет
L-10383450-10
Предложения Palit Geforce GTX 770 JetStream (2 ГБ) по данным Яндекс.Маркет
L-10383453-10


Благодарим компании
Palit Russia и лично Марину Пелепец
MSI Russia и лично Кирилла Погорелова
за предоставленные на тестирование видеокарты

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией AsusTeK

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 Накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
