Gigabyte GeForce 7300 GS 256MB PCI-E
Gigabyte GeForce 7600 GT 256MB PCI-E
Galaxy GeForce 7600 GS 256MB PCI-E
Axle GeForce 7600 GS 256MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурация стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Помним известную шутку сатириков, высмеивающих рекламу: «Надпись на надгробии: «Не все йогурты одинаково полезны!»? — Я думаю, что многие слышали ее.

Конечно, польза или вред от видеокарт вряд ли могут довести до летального исхода, однако вопрос остается. И более того, становится очень актуальным.

Еще во времена первых разделений всего рынка трехмерных ускорителей на ценовые сегменты было замечено, что если в высшем секторе еще как-то вендоры соблюдают спецификации в плане частот и шин обмена с памятью, то в нижнем секторе — все делают так, как Бог на душу положит, вернее — что на складе найдется. Под одним названием GeForce2 MX, GeForce4 MX, GeForce FX 5200/5600, GeForce FX 5700LE, GeForce 6200, 6600 можно было увидеть совершенно разные продукты. Вернее, ядра у них будут одни и те же, а вот частоты и шины могут быть разными. Да, так и было.

Постепенно это «баловство» пришло и в средний сектор (цены до 180 долларов США). И уже здесь нужно смотреть в оба. Урезания шин уже встречаются намного реже, но пониженные частоты — могут попадаться. Кстати, бывают и сюрпризы — наоборот, повышенные частоты, а производитель не пишет об этом в анонсе продукта.

А все потому, что, во-первых, чем дешевле чипсет, тем больше шансов, что он появится на так называемом сером рынке. А значит, его может купить любой производитель с любой степенью совести. Известно, что все видеокарты игрового класса производятся в Китае. А местные производители ради экономии в 20 центов готовы любую совесть засунуть в кладовку и запереть на семь ключей. И поэтому легко выходят в свет урезанные карты, подчас сомнительного качества. Более того, известны случаи, когда и маститые производители были не прочь сделать кастрированный продукт, а продавать его как полноценный, умолчав о пониженных частотах. Особенно модным это оказалось в пору, когда многие микросхемы памяти стали закрывать радиаторами. И время выборки, тип памяти, не узнать при беглом осмотре карты. Поэтому можно комплектовать ускорители более медленной памятью в надежде на то, что пользователь в частотах не разбирается и не заметит. А китайцы на этом себе организуют дополнительно 100 чашек риса.

Итак, ближе к делу. GeForce 7300 GS, 7600 GS — видеокарты ценовых сегментов до 80 и, соответственно, до 150 долларов США. И потому вполне вписываются в вышеуказанную картину. Вернее, потенциально подходят. NVIDIA, к сожалению, не обладает щупальцами всемирной гидры, чтобы отследить все и вся продукты на их процессорах, и потому всякого рода снижения частот могут проходить безнаказанно. Да и, думается мне, что на такие вещи, как снижения частот работы ПАМЯТИ, а не ядер, NVIDIA, даже если и в курсе вещей, будет закрывать глаза.

Сегодня мы изучим 4 карты. Две из них явно имеют частоты, отличные от номинальных. Слава Богу, что только одна карта снабжена более медленной памятью (и потому общий потенциал чуть снижен относительно номинала), а вторая — наоборот, штатно разогнана. Впрочем, слово «разгон» тут неуместно, поскольку в качестве основы для такого ускоренного GeForce 7600 GS взята плата 7600 GT. Но мы уже забегаем вперед. Давайте изучим карты последовательно.

О производителях. Gigabyte настолько известен российскому пользователю, что нет смысла о нем писать. Galaxy — тоже достаточно известная марка, хотя и относительно новая. Это польская фирма, имеющая производство в Китае. Иногда пользуется аутсортингом, то есть не выпускает сама видеокарты, а заказывает их на стороне. По нашему опыту тестирований нареканий к этому вендору не встречалось, продукты добротны. Axle — весьма старинный производитель, много старше, чем Galaxy, уже почти 10 лет присутствующий на нашем рынке, однако, все эти годы довольствовался тем, что его продукты продавались как noname. Очень и очень редко можно в прайс-листах встретить название этого производителя. Видеокарты раньше были весьма посредственного качества, но в последние годы уровень качества вырос. И даже есть интересные решения по дизайну и т.д. Поэтому нам будет весьма любопытно рассмотреть GeForce 7600 GS в исполнении Axle.

Платы

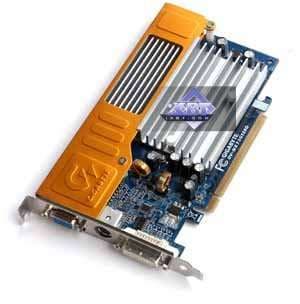

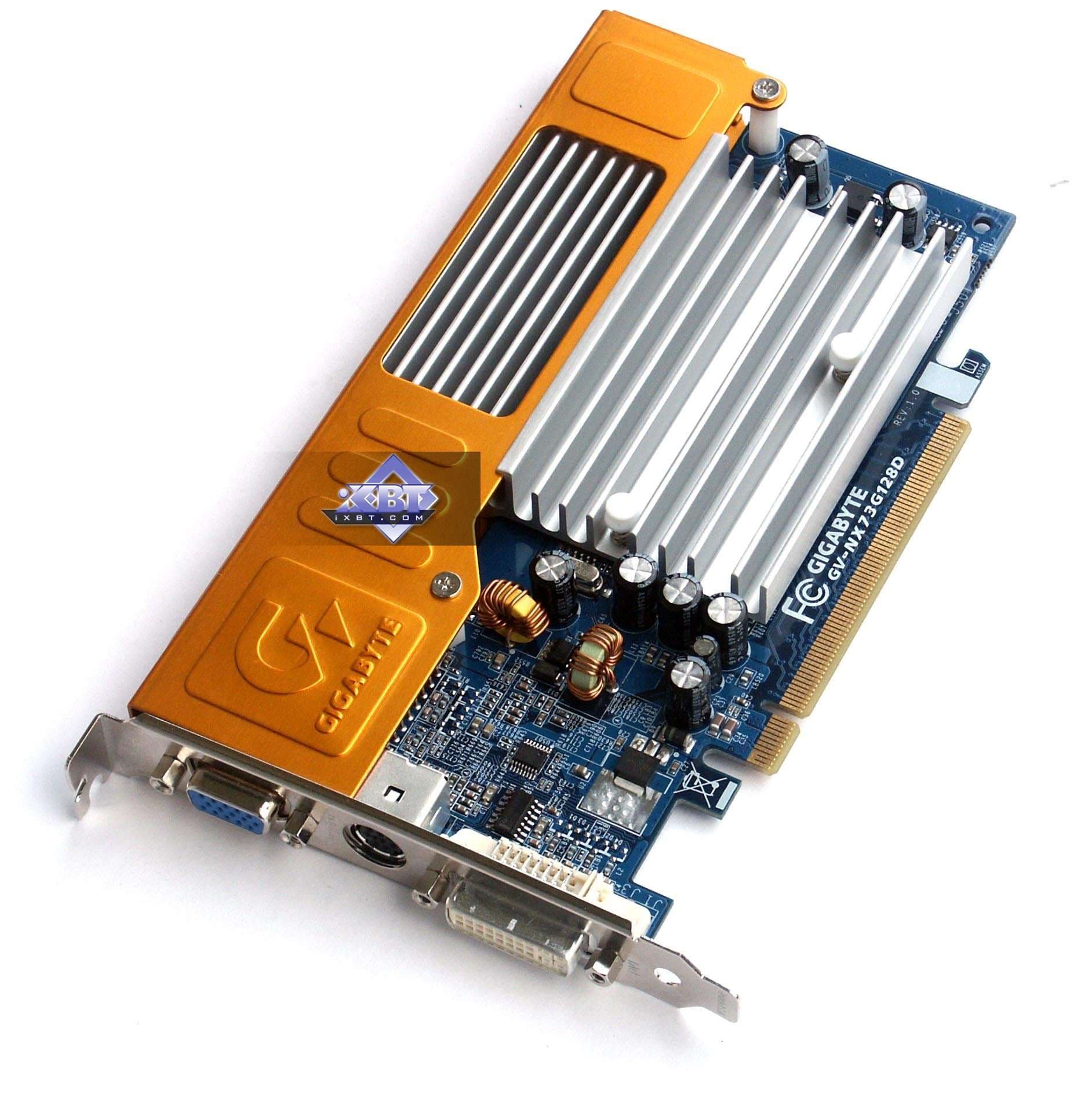

Gigabyte GeForce 7300 GS 256MB PCI-E
GPU: GeForce 7300 GS (G72)

Интерфейс: PCI-Express x16

Частоты работы GPU:: 550 MHz (номинал — 550 МГц)

Частоты работы памяти (физическая (эффективная)):: 405 (810) MHz (номинал — 350 (700) МГц)

Ширина шины обмена с памятью: 64bit

Число шейдерных вершинных процессоров: 3

Число шейдерных пиксельных процессоров: 4

Число текстурных процессоров: 4

Число ROPs: 2

Размеры: 160x100x15 мм (последняя величина — максимальная толщина видеокарты). Размеры приведены с полностью установленной системой охлаждения

Цвет текстолита: темно-синий.

Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

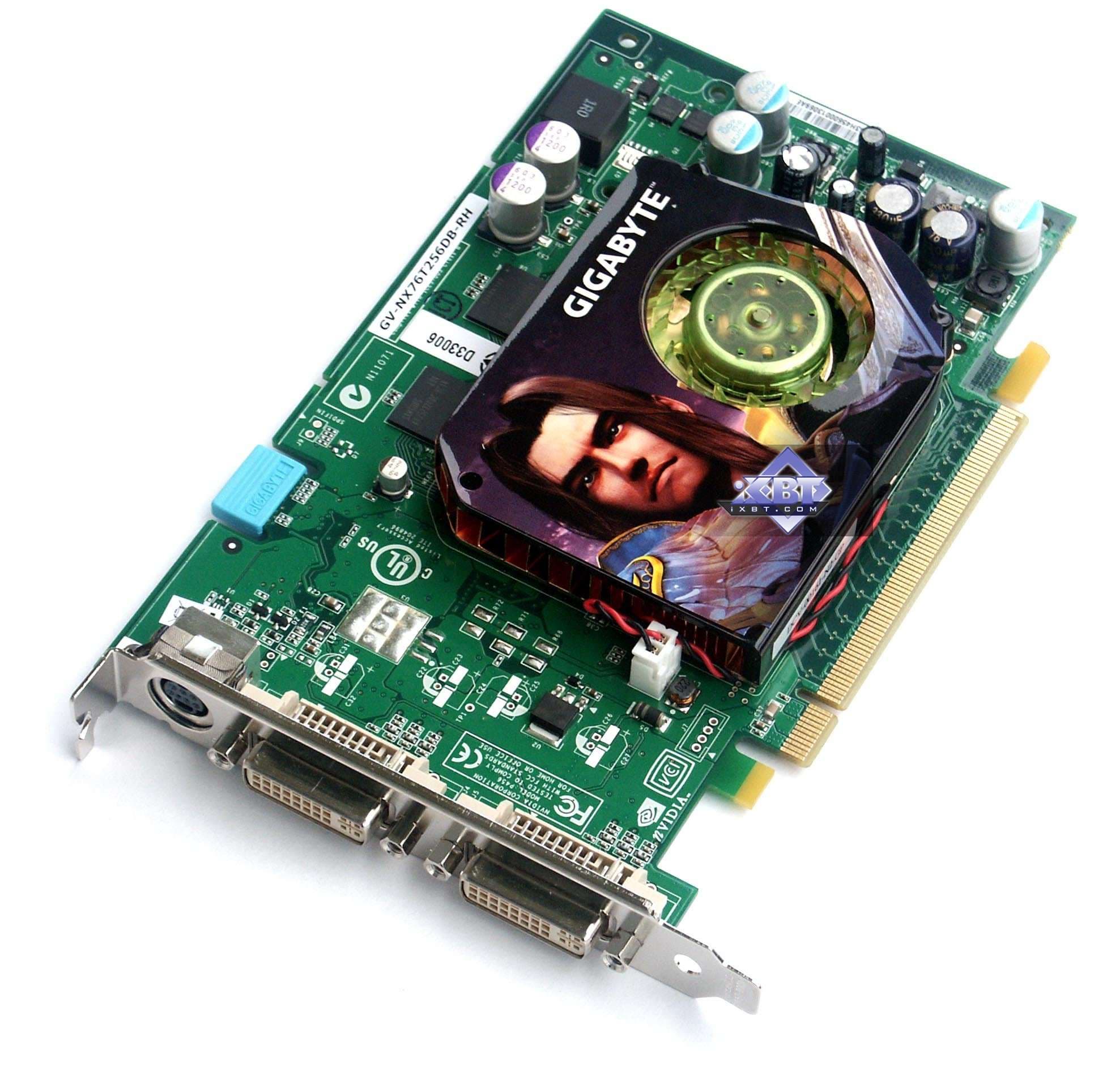

Gigabyte GeForce 7600 GT 256MB PCI-E
GPU: GeForce 7600 GT (G73)

Интерфейс: PCI-Express x16

Частоты работы GPU:: 560 MHz (номинал — 560 МГц)

Частоты работы памяти (физическая (эффективная)):: 700 (1400) MHz (номинал — 700 (1400) МГц)

Ширина шины обмена с памятью: 128bit

Число шейдерных вершинных процессоров: 5

Число шейдерных пиксельных процессоров: 12

Число текстурных процессоров: 12

Число ROPs: 8

Размеры: 160x100x15 мм (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: зеленый.

Выходные гнезда: 2 × DVI (один из них Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

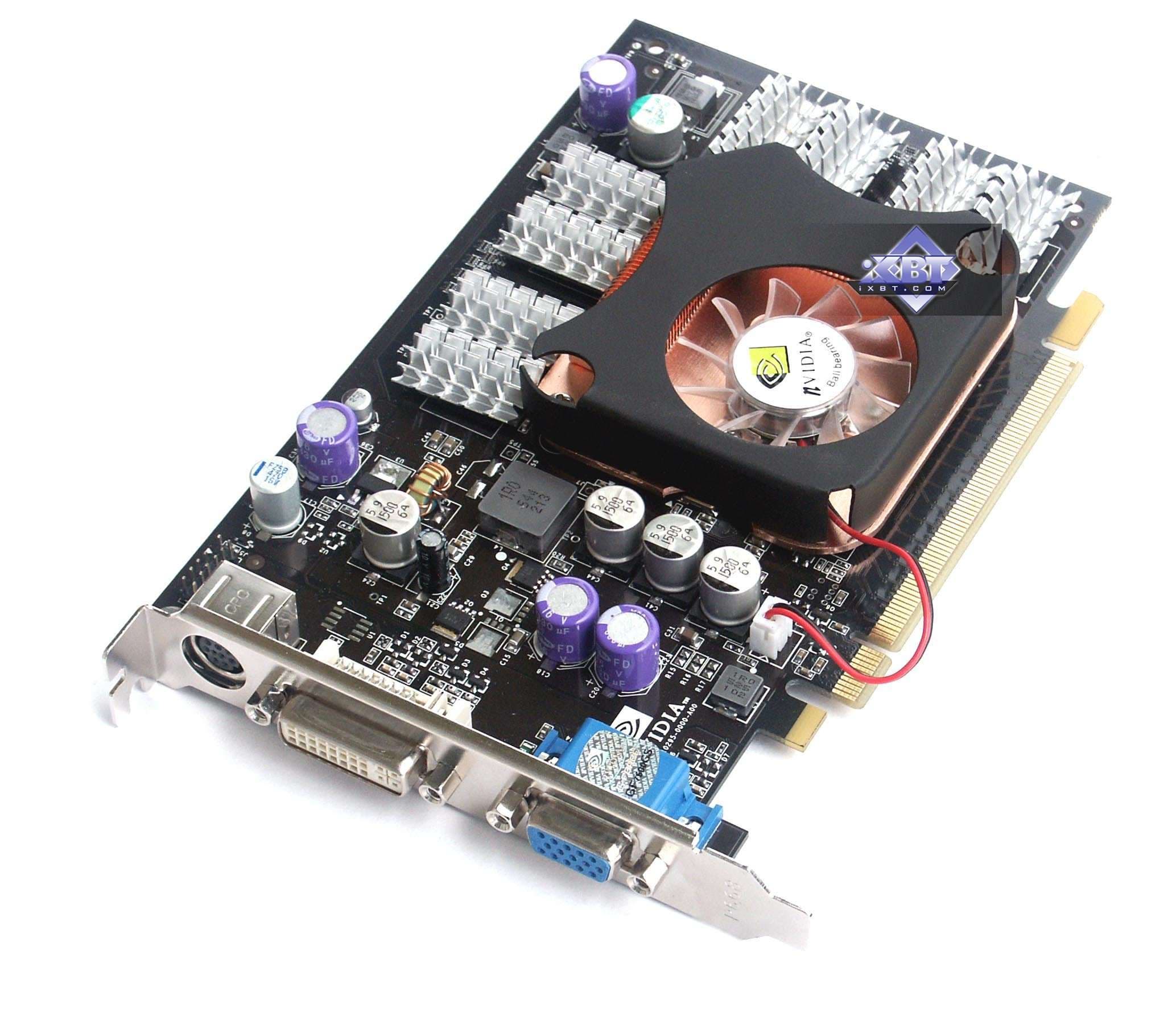

Axle GeForce 7600 GS 256MB PCI-E
GPU: GeForce 7600 GS (G73)

Интерфейс: PCI-Express x16

Частоты работы GPU:: 400 MHz (номинал — 400 МГц)

Частоты работы памяти (физическая (эффективная)):: 350 (700) MHz (номинал — 400 (800) МГц)

Ширина шины обмена с памятью: 128bit

Число шейдерных вершинных процессоров: 5

Число шейдерных пиксельных процессоров: 12

Число текстурных процессоров: 12

Число ROPs: 8

Размеры: 160x100x15 мм (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: черный.

Выходные гнезда: VGA (d-Sub), DVI (Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

Galaxy GeForce 7600 GS 256MB PCI-E
GPU: GeForce 7600 GS (G73)

Интерфейс: PCI-Express x16

Частоты работы GPU:: 500 MHz (номинал — 400 МГц)

Частоты работы памяти (физическая (эффективная)):: 700 (1400) MHz (номинал — 400 (800) МГц)

Ширина шины обмена с памятью: 128bit

Число шейдерных вершинных процессоров: 5

Число шейдерных пиксельных процессоров: 12

Число текстурных процессоров: 12

Число ROPs: 8

Размеры: 160x100x33 мм (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: синий.

Выходные гнезда: 2 × DVI (один из них Dual-Link), TV-выход.

VIVO: нет

TV-out: интегрирован в GPU.

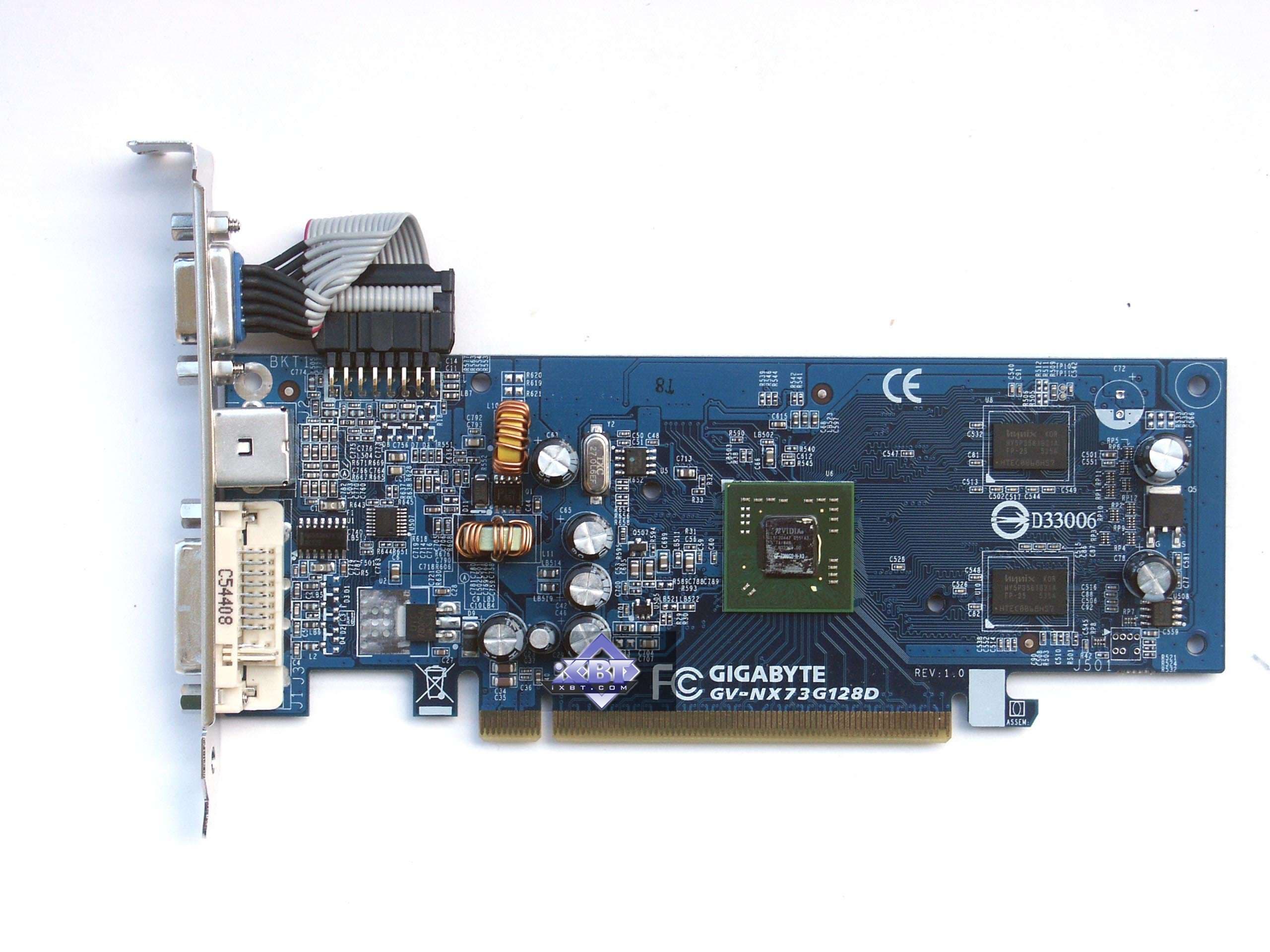

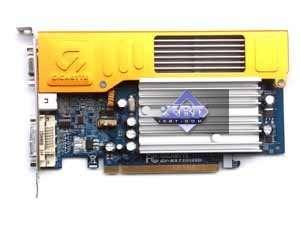

Gigabyte GeForce 7300 GS 256MB PCI-E
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 4-х микросхемах на лицевой и оборотной сторонах PCB.

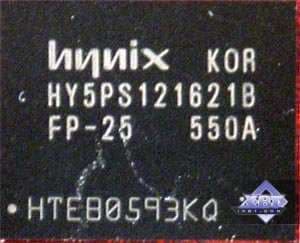

Микросхемы памяти Hynix (GDDR2). Время выборки у микросхем памяти 2.5ns, что соответствует частоте работы 400 (800) МГц.

Gigabyte GeForce 7600 GT 256MB PCI-E
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 4-х микросхемах на лицевой стороне PCB.

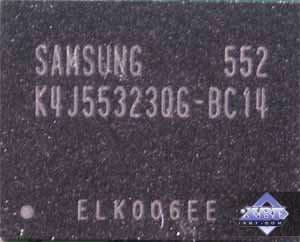

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.4ns, что соответствует частоте работы 700 (1400) МГц.

Axle GeForce 7600 GS 256MB PCI-E
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

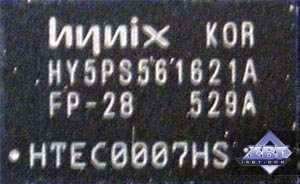

Микросхемы памяти Hynix (GDDR2). Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц.

Galaxy GeForce 7600 GS 256MB PCI-E
Карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 4-х микросхемах на лицевой стороне PCB.

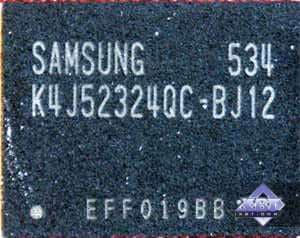

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.2ns, что соответствует частоте работы 800 (1600) МГц.

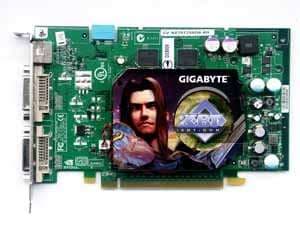

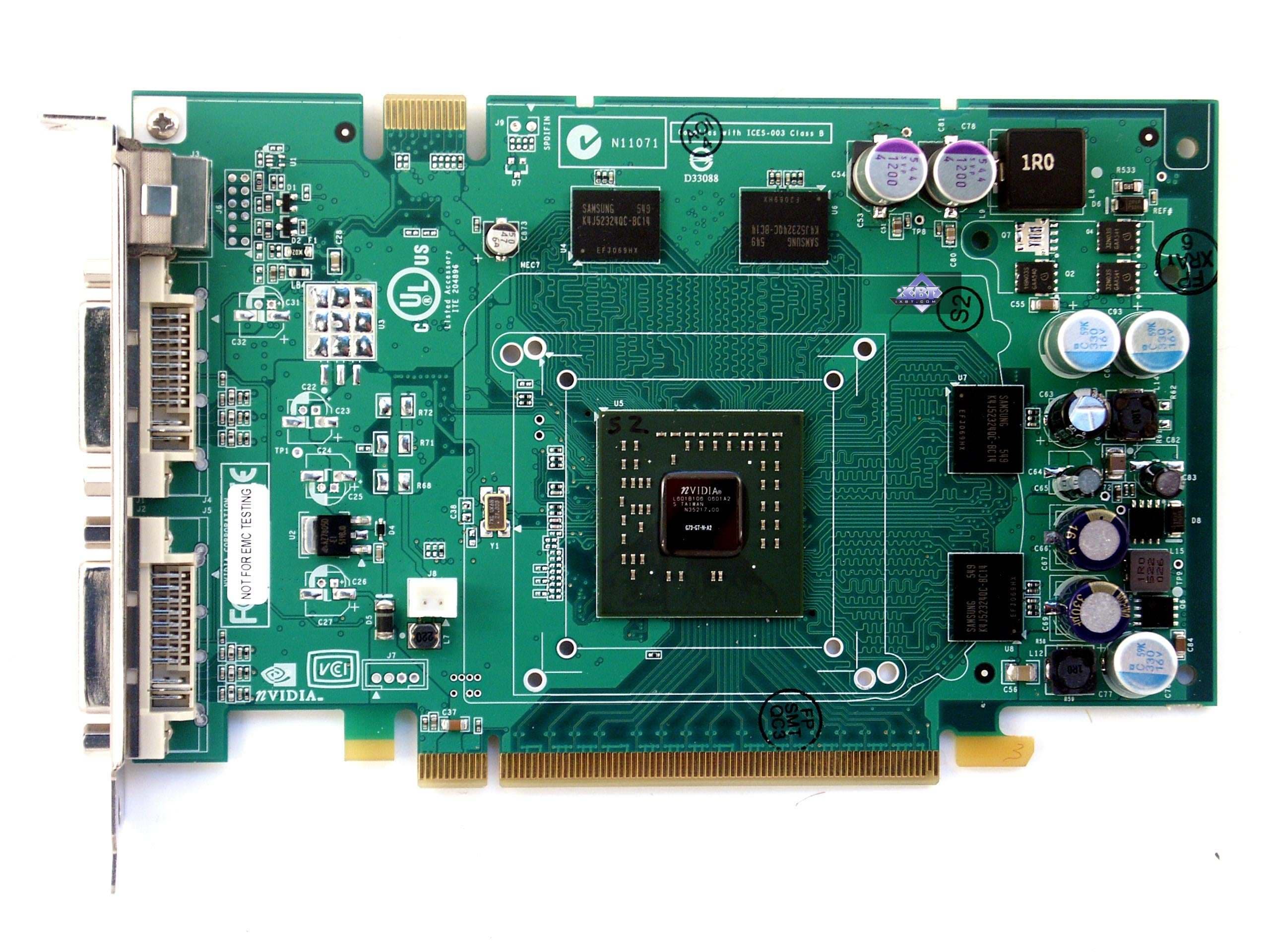

Сравнение с эталонным дизайном, вид спереди

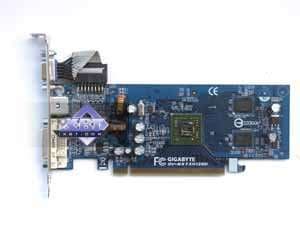

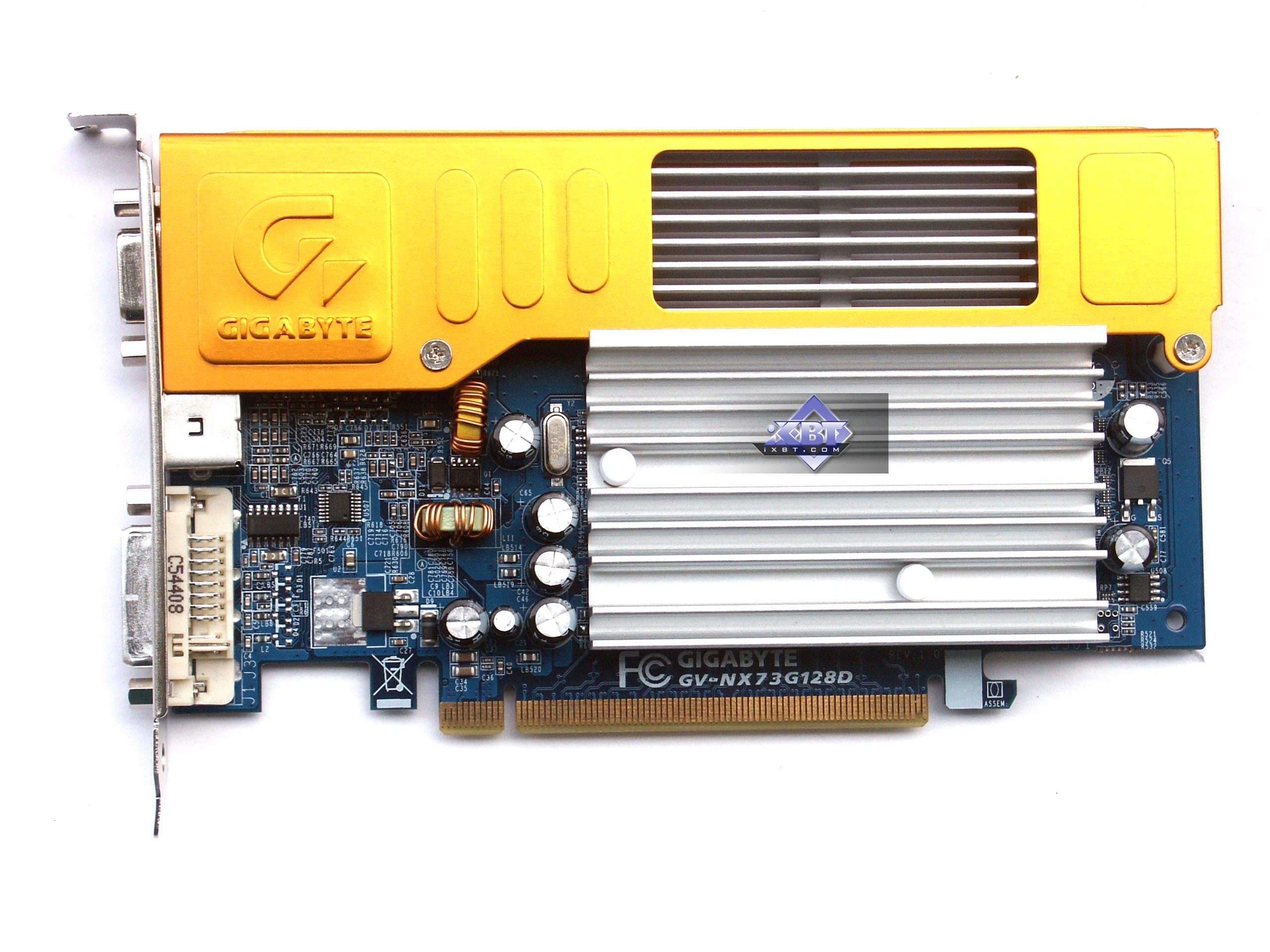

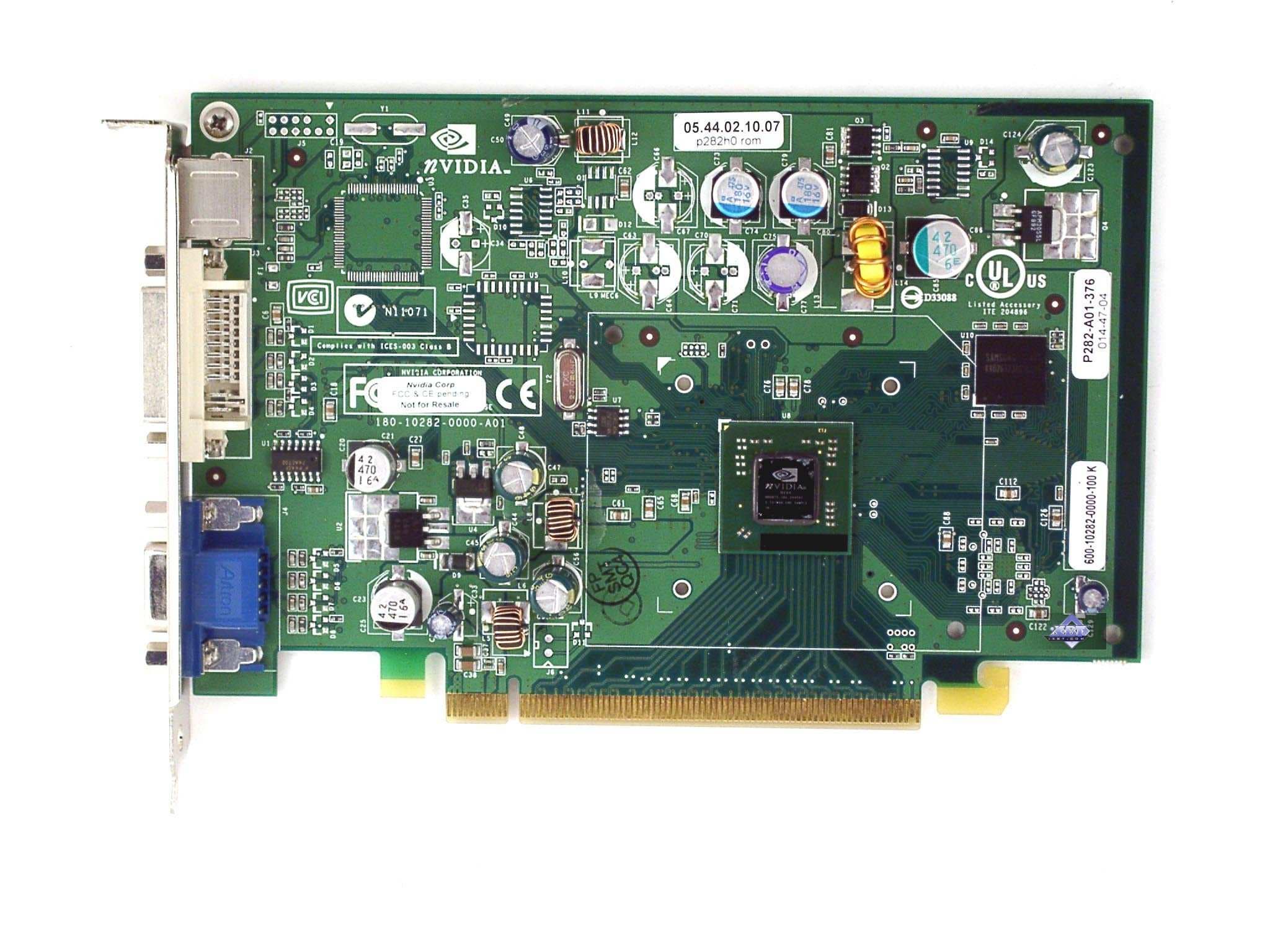

Gigabyte GeForce 7300 GS 256MB PCI-E Reference card NVIDIA GeForce 6200 TC

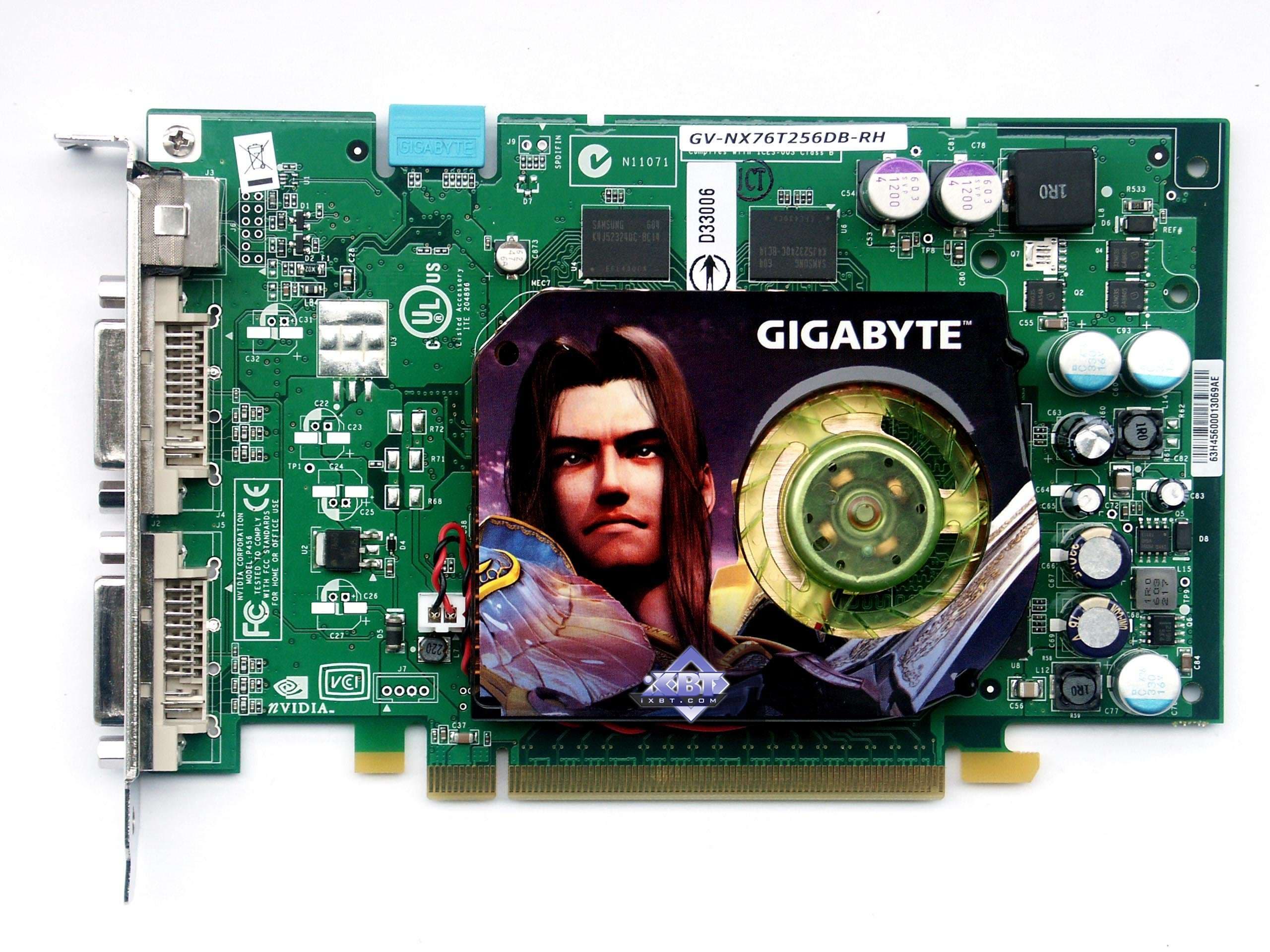

Gigabyte GeForce 7600 GT 256MB PCI-E Reference card NVIDIA GeForce 7600 GT

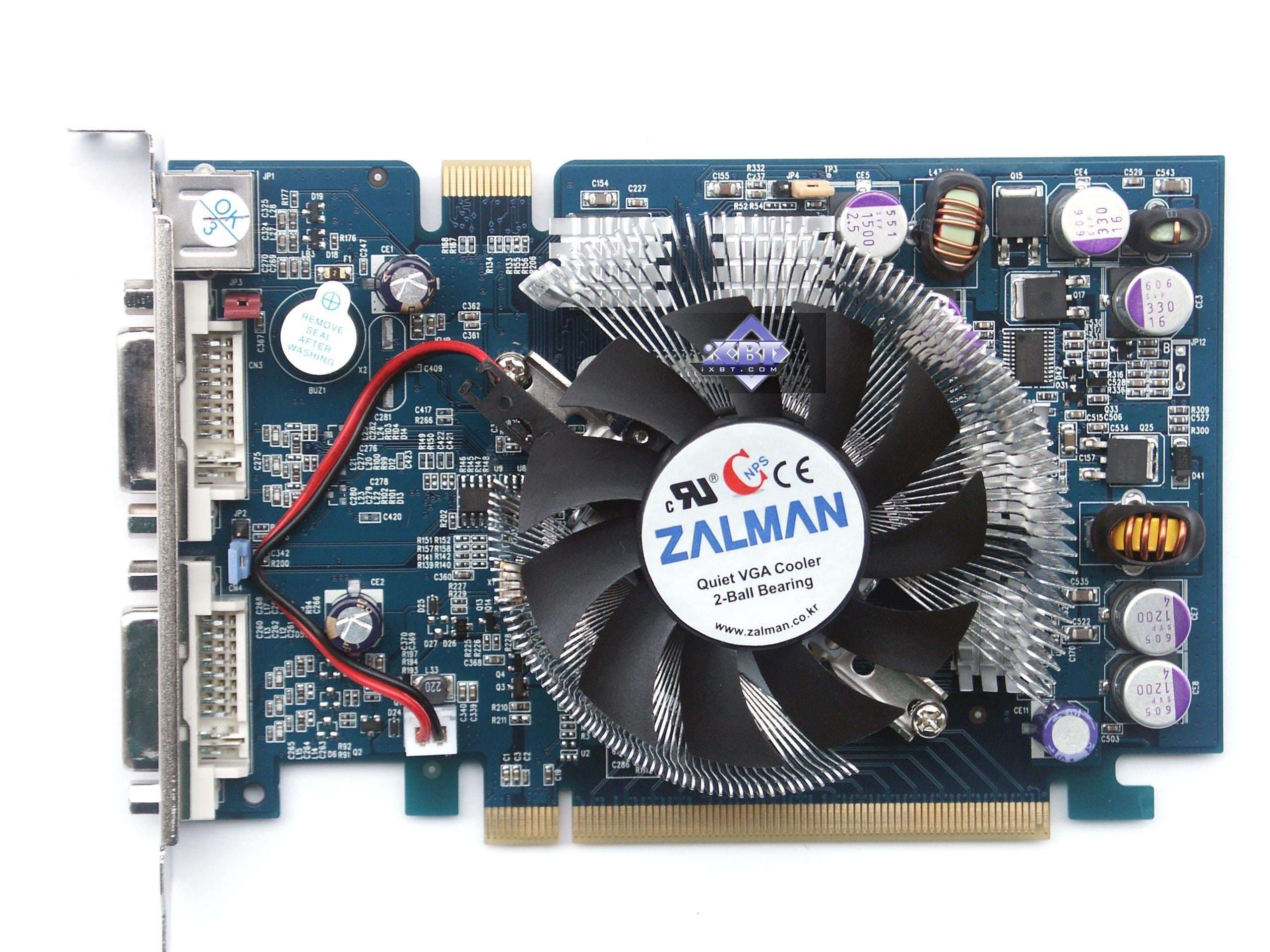

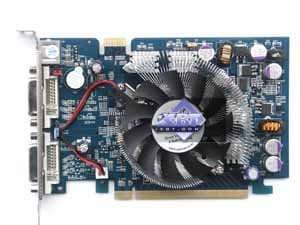

Galaxy GeForce 7600 GS 256MB PCI-E

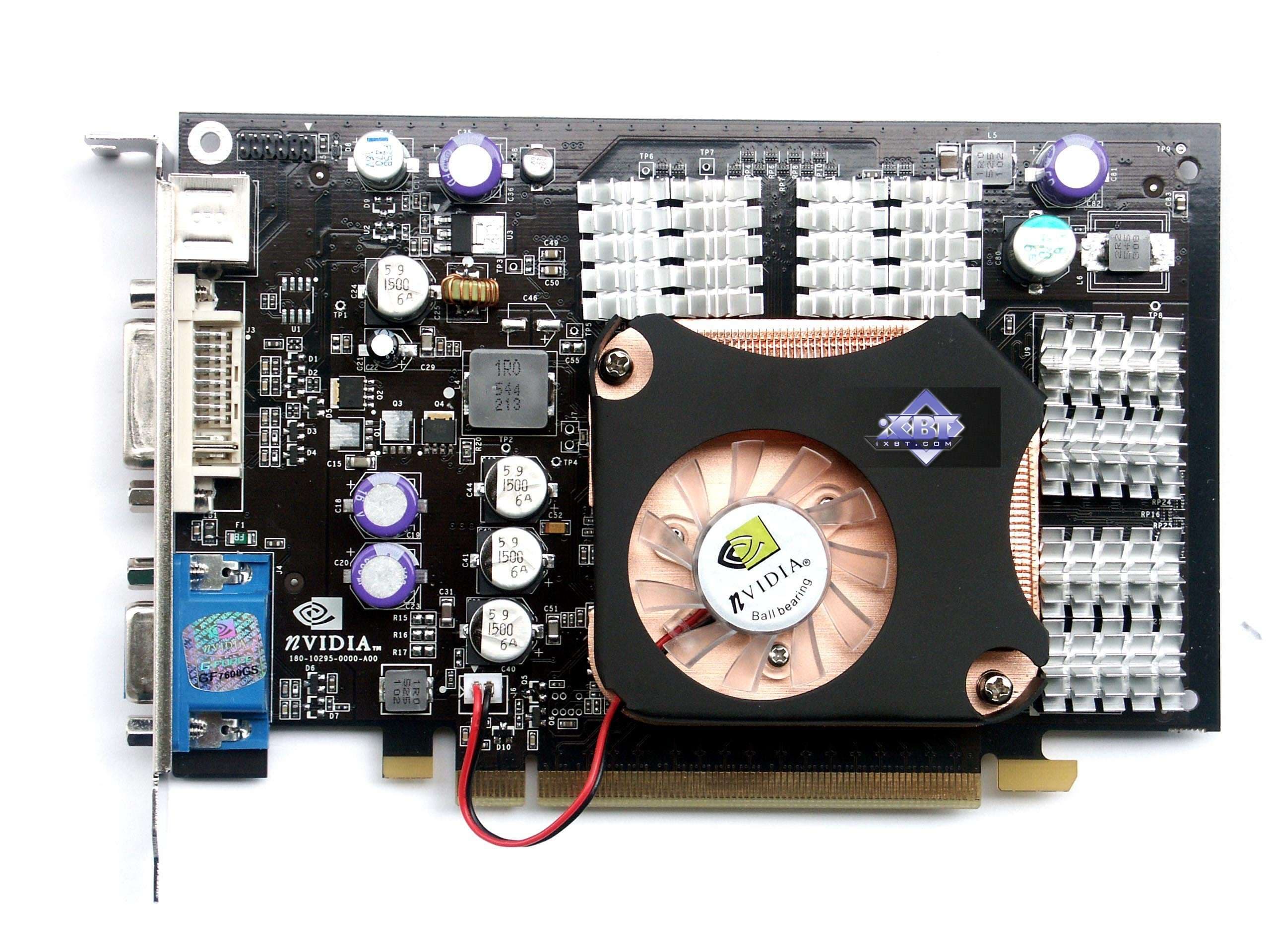

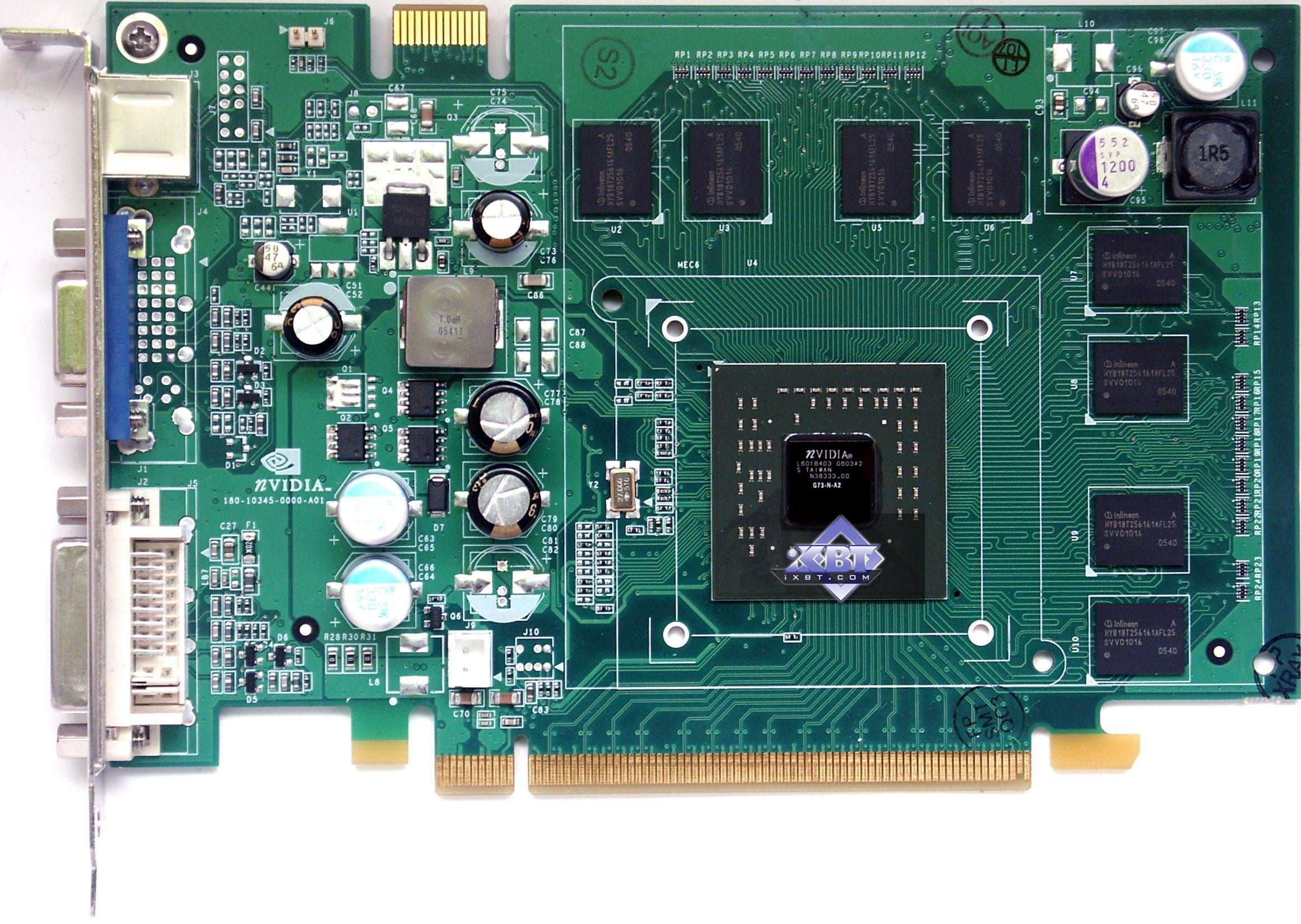

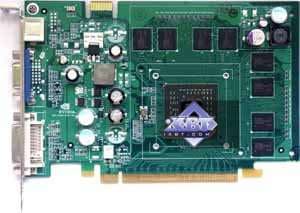

Axle GeForce 7600 GS 256MB PCI-E Reference card NVIDIA GeForce 7600 GS

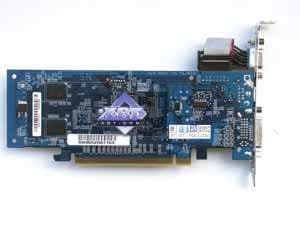

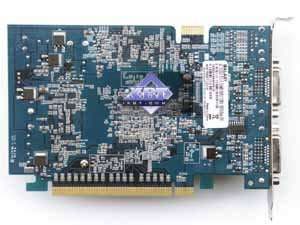

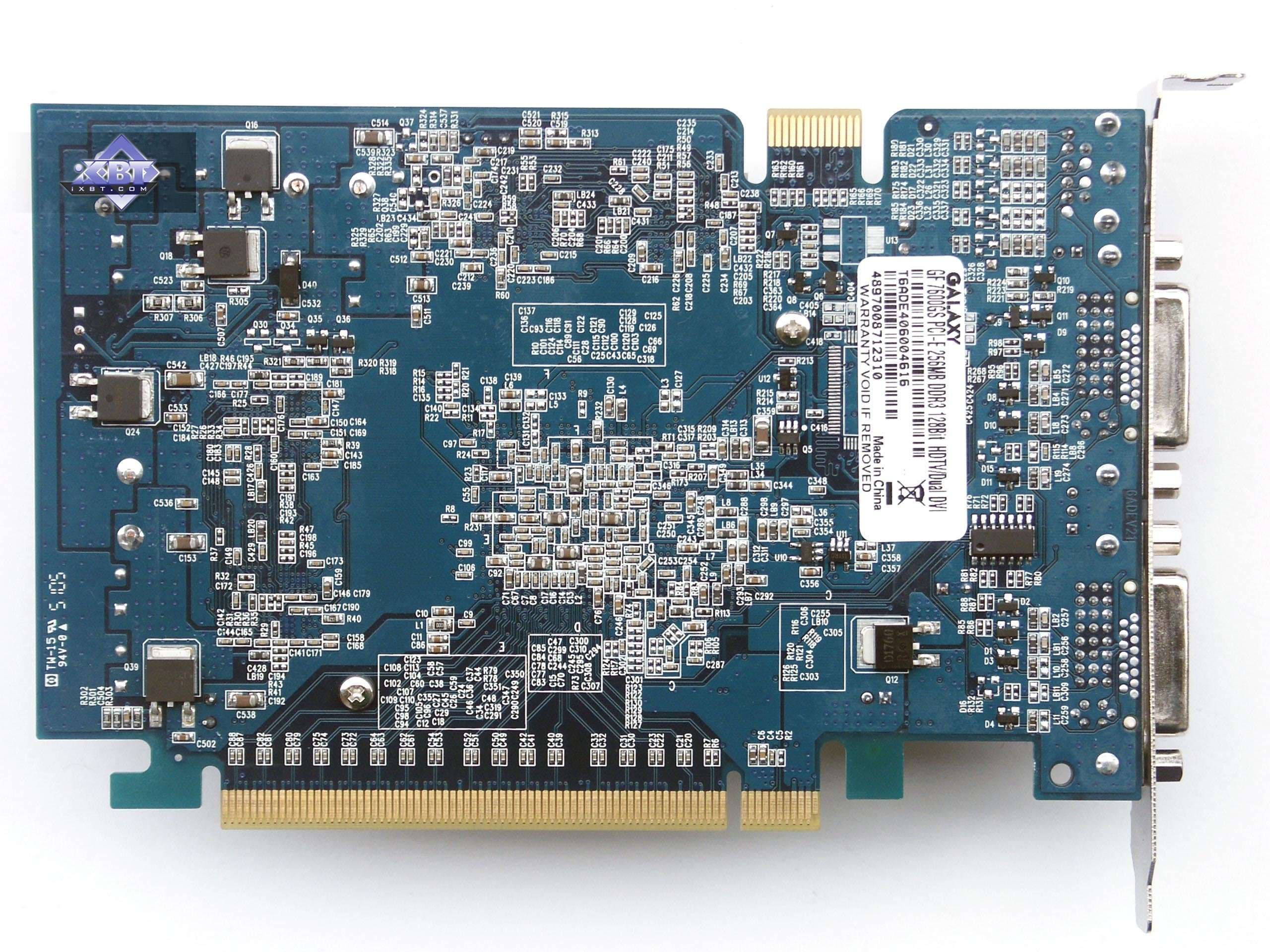

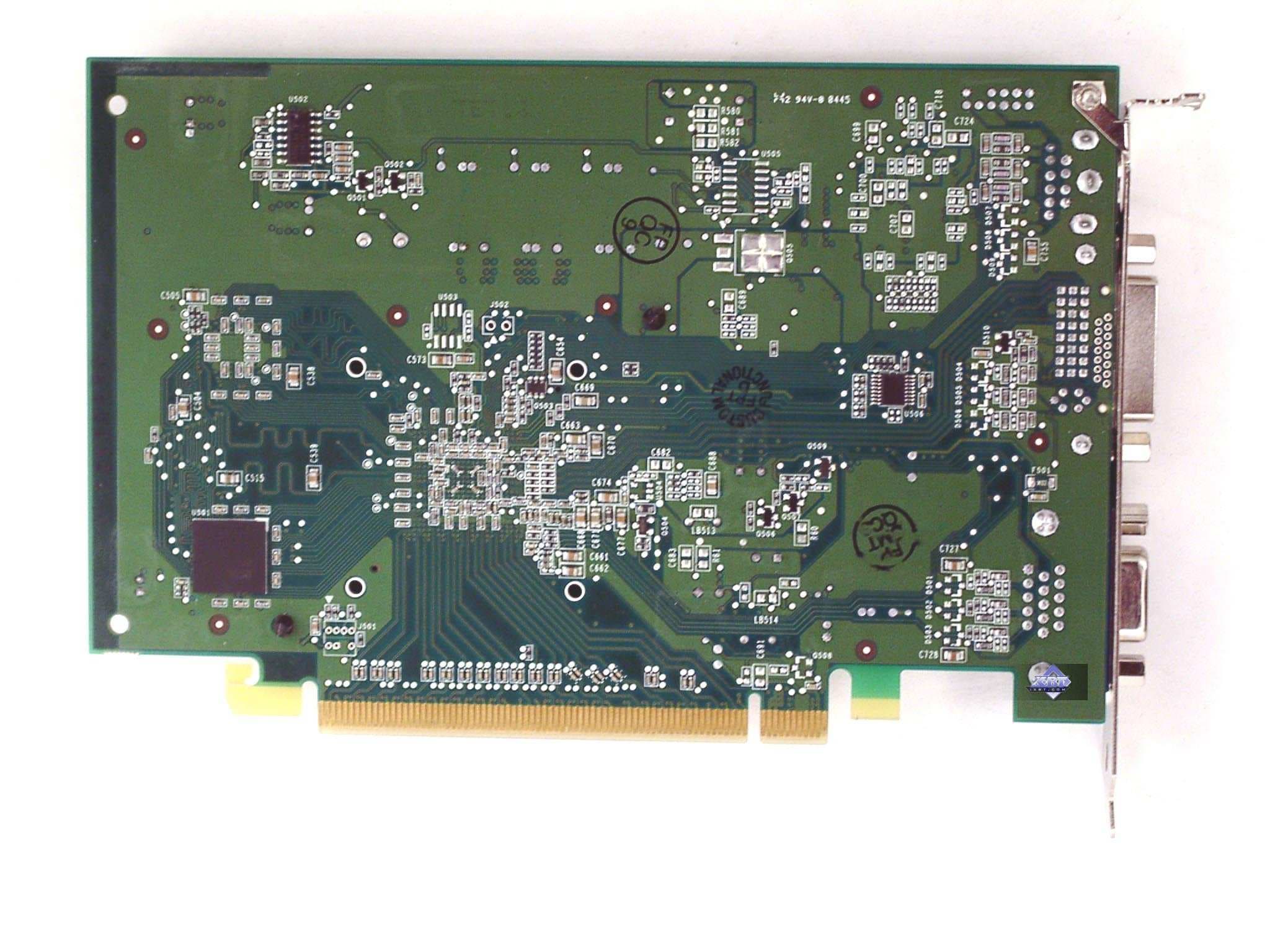

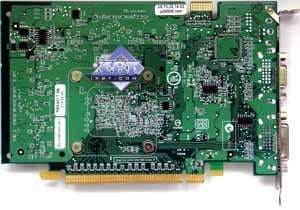

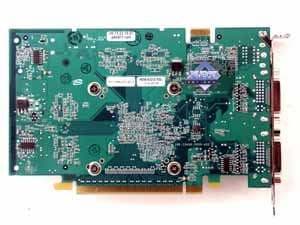

Сравнение с эталонным дизайном, вид сзади

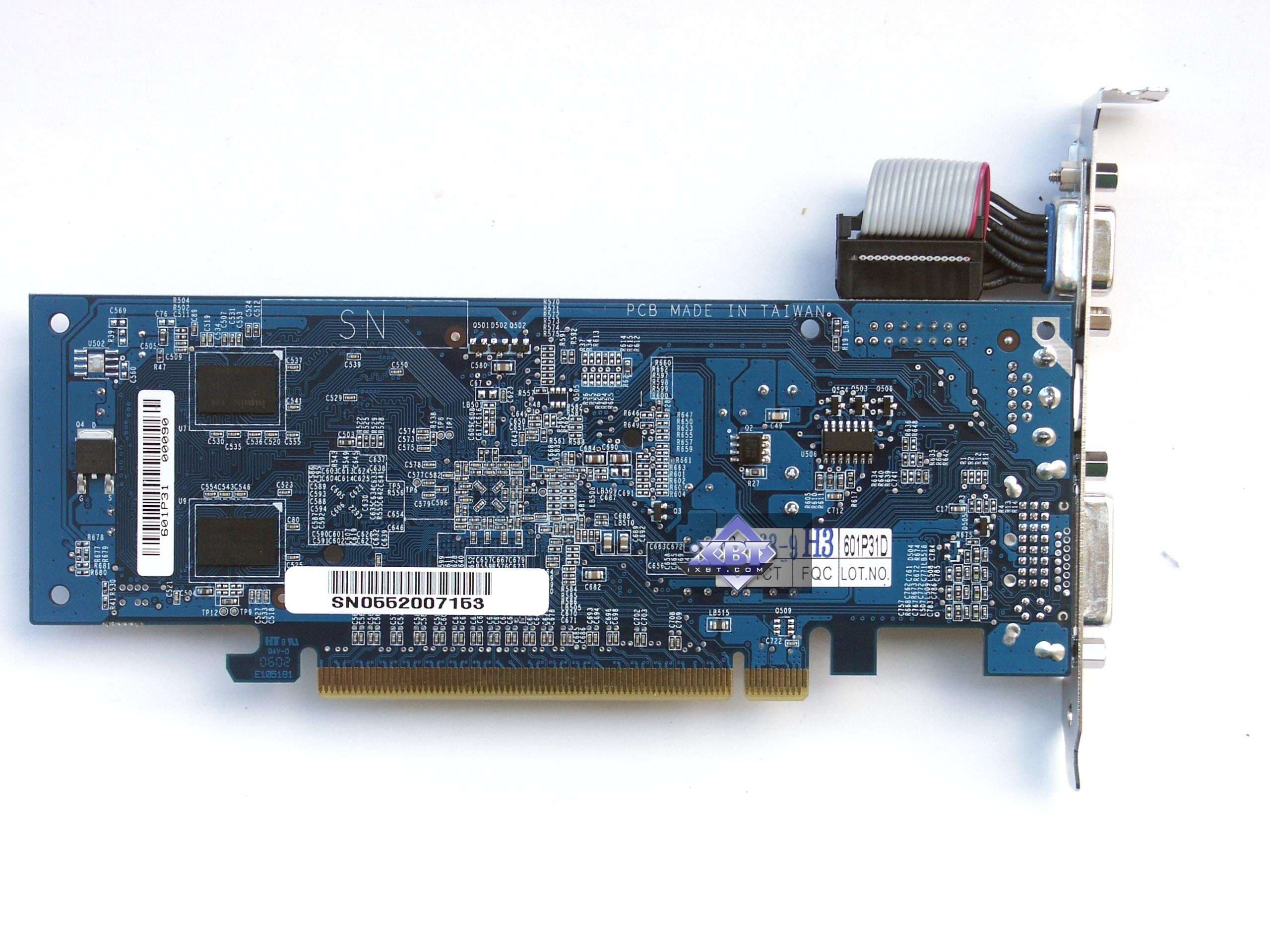

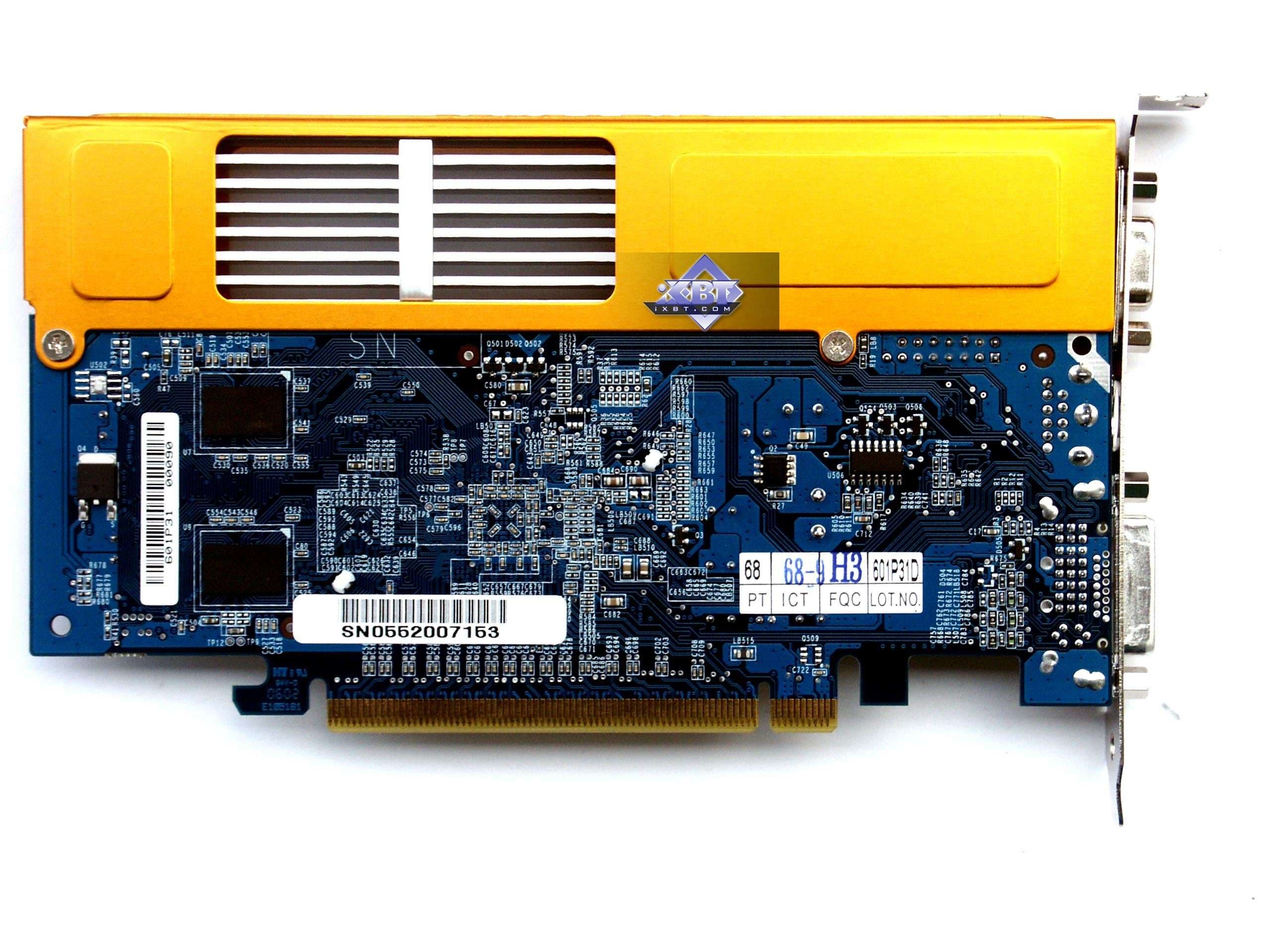

Gigabyte GeForce 7300 GS 256MB PCI-E Reference card NVIDIA GeForce 6200 TC

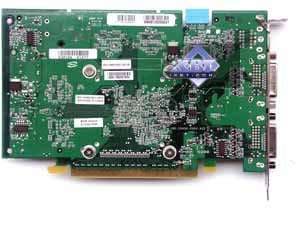

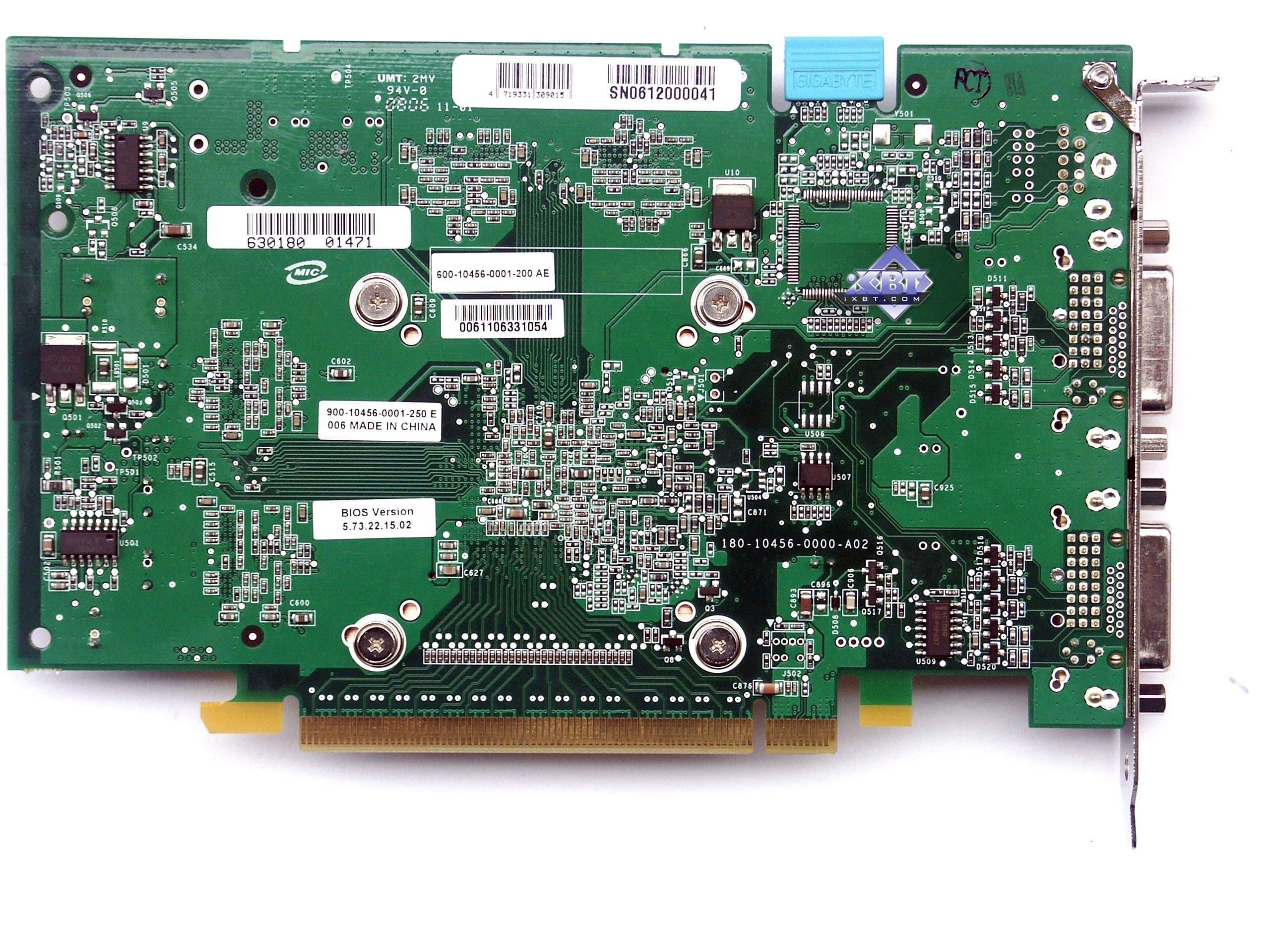

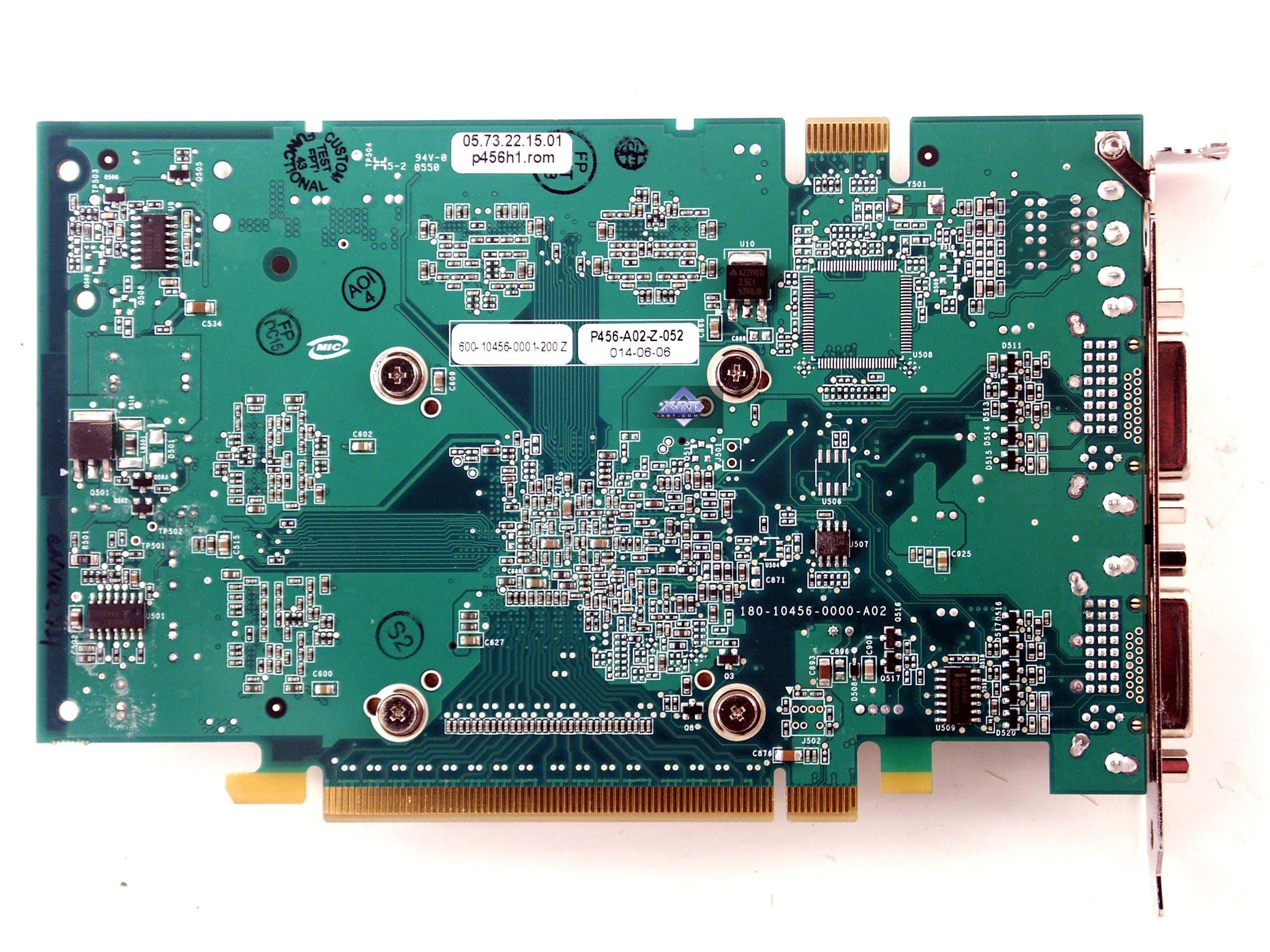

Gigabyte GeForce 7600 GT 256MB PCI-E Reference card NVIDIA GeForce 7600 GT
Galaxy GeForce 7600 GS 256MB PCI-E

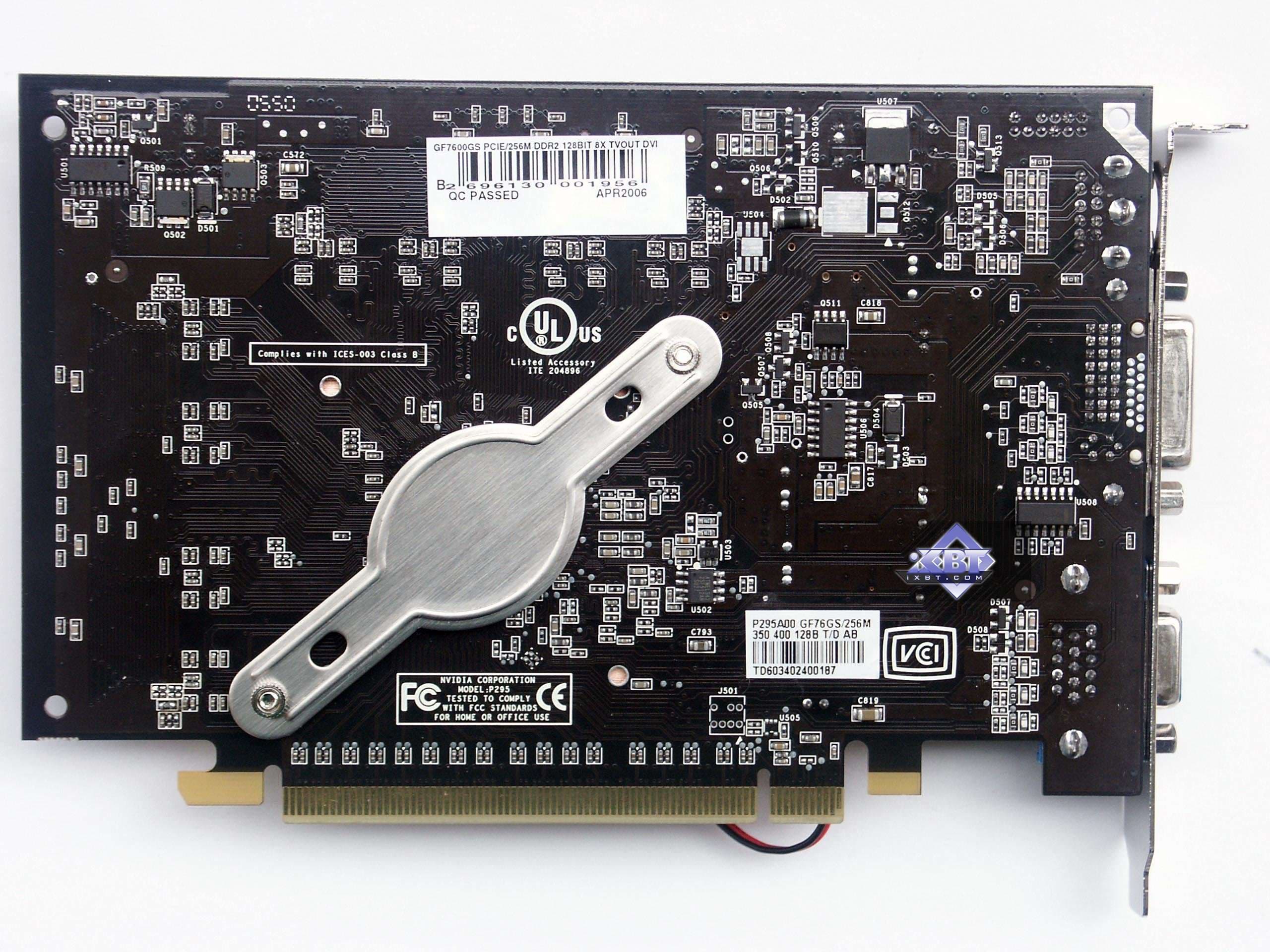

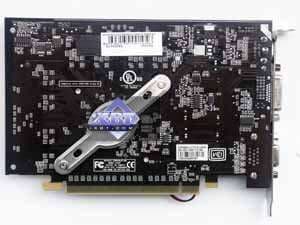

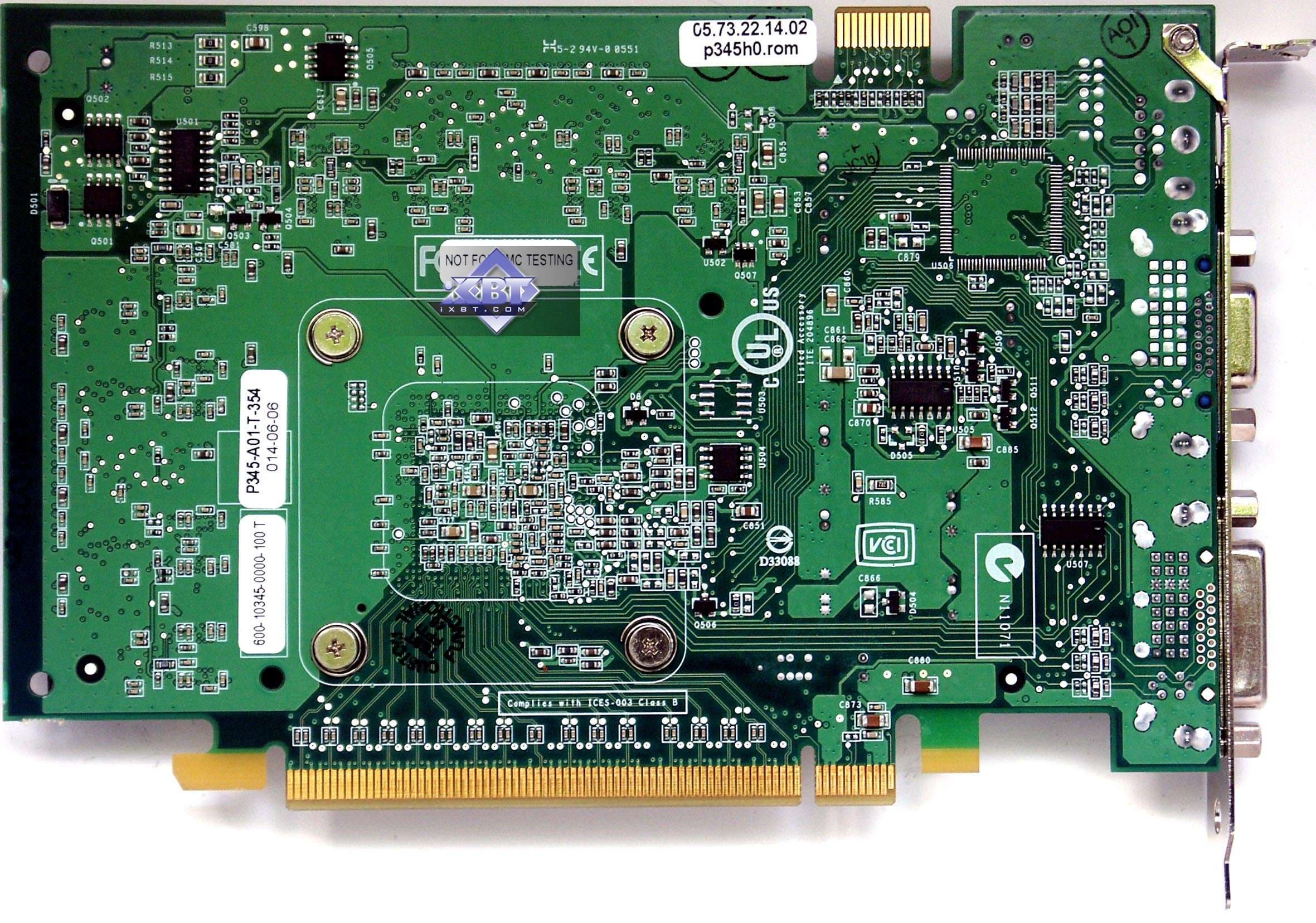

Axle GeForce 7600 GS 256MB PCI-E Reference card NVIDIA GeForce 7600 GS

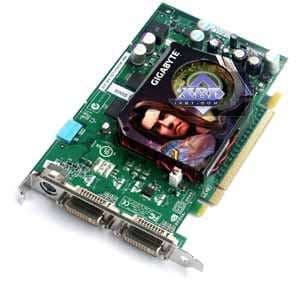

Очевидно, что Gigabyte GeForce 7600 GT 256MB PCI-E — это просто референс-карта, положенная в коробку вендора (еще наклейка на кулер — все, на что оказался способен ведущий производитель видеокарт — а ведь 7600 GT — вовсе не топовый и очень сложный продукт). Печально видеть, что прежние лазурные карты с интересными решениями все больше отходят в бюджетный сектор. В качестве подтверждения — Gigabyte GeForce 7300 GS 256MB PCI-E. Мы видим, что эту дешевую видеокарту зачем-то снабдили просто умопомрачительной системой охлаждения.

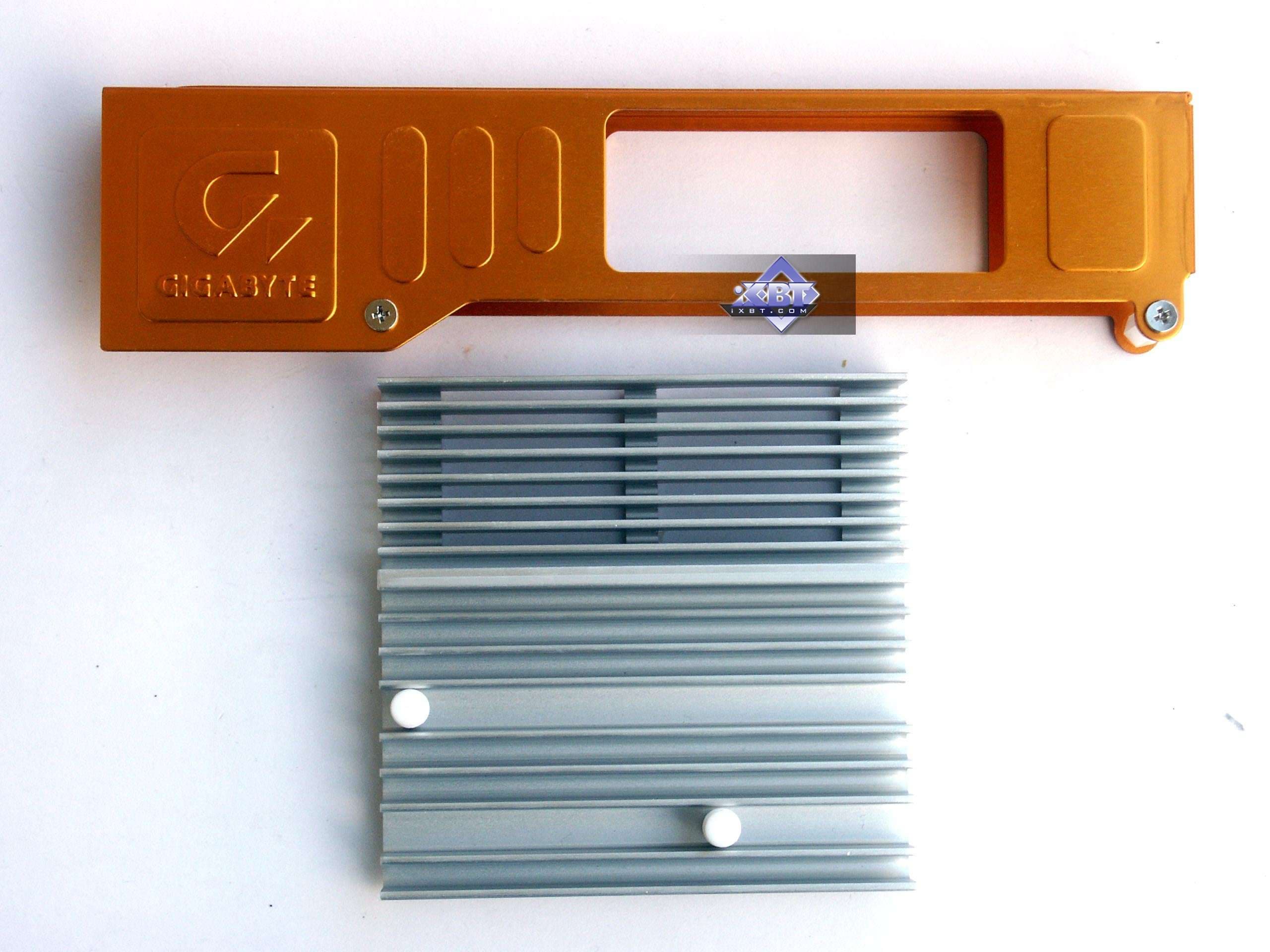

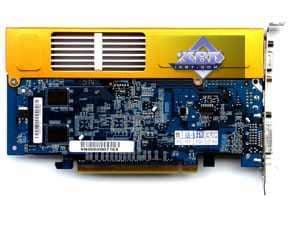

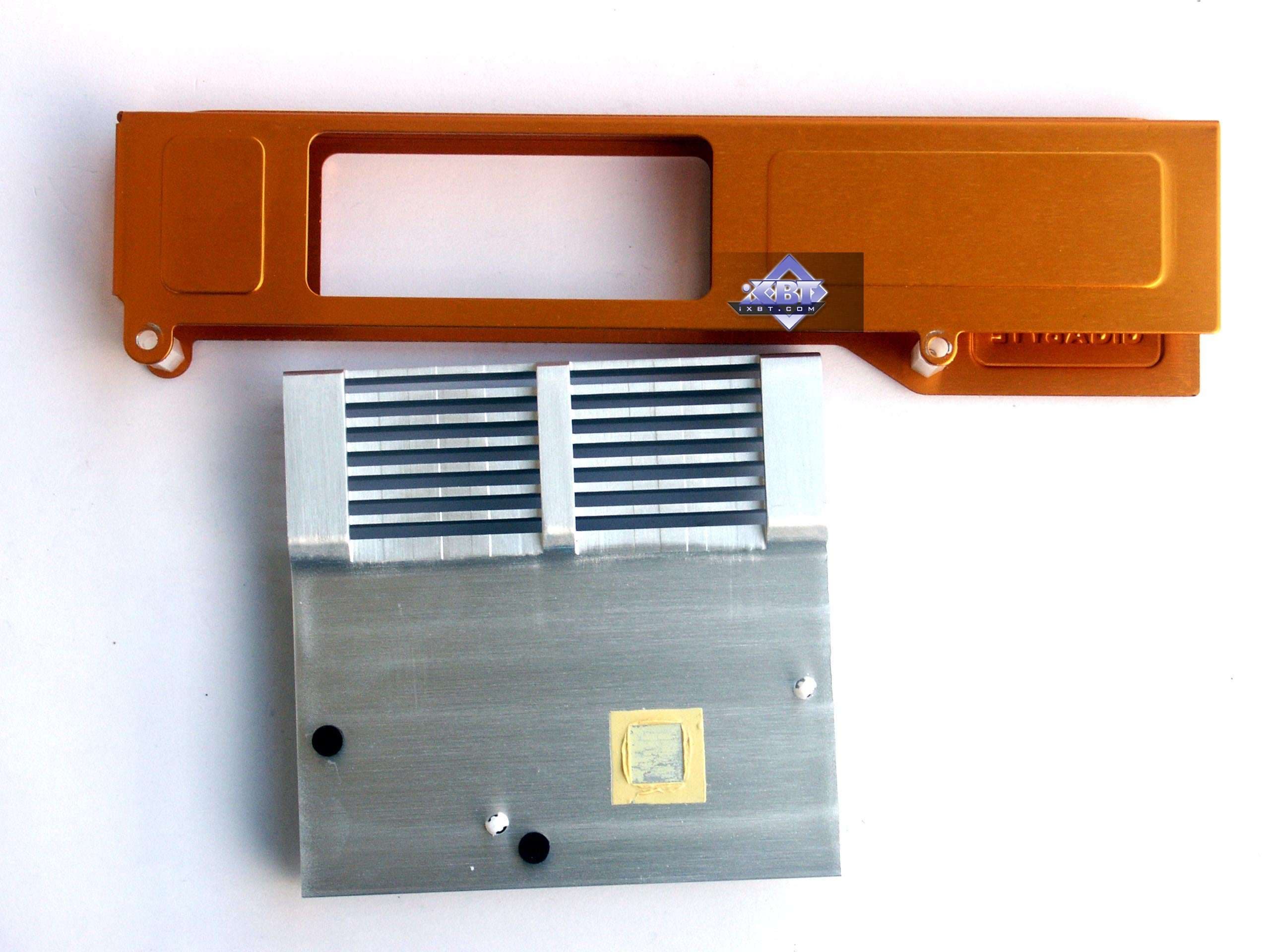

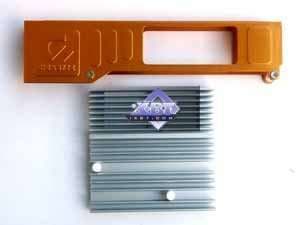

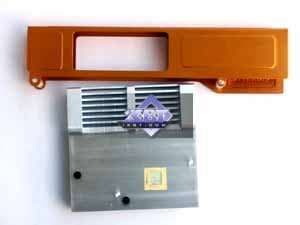

Этой плате вполне достаточно пассивного радиатора, поэтому, зачем одели еще замысловатую рамку — я так и не понял. Да и без нее — это карта Low Profile, что весьма ценно в сфере модных настроений по уменьшению системных блоков (перехода на баребоны и т.д.).

Кстати, кулер у Gigabyte GeForce 7600 GT 256MB PCI-E нет смысла рассматривать, так как он полностью эталонный.

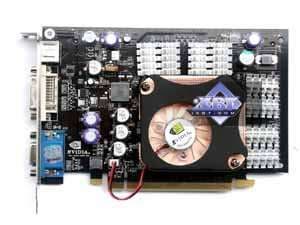

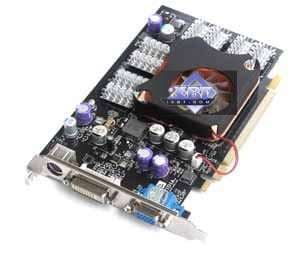

Устройство охлаждения у Axle GeForce 7600 GS 256MB PCI-E весьма простое: банальный кулер закрытого типа «а-ля GeForce4 Ti», охлаждающий ядро (квадратный корпус, вентилятор внутри). Плюс радиаторы на микросхемах памяти, которые, впрочем, там вовсе не нужны, ибо 2.8ns память, работающая в штатном режиме, почти не греется. Здесь стоит отдельно вернуться к начальной теме — возникновению карт с разными частотами и т.д. Перед нами пример такого снижения частот по памяти: 700 МГц вместо положенных 800 МГц. Как покажут результаты, это привело к незначительному падению производительности, однако сам факт того, что не соблюдаются спецификации, вызывает беспокойство. Надо отметить, что дизайн у карты свой, отличный от эталонного, нет даже контактов для SLI-адаптера (что весьма странно!).

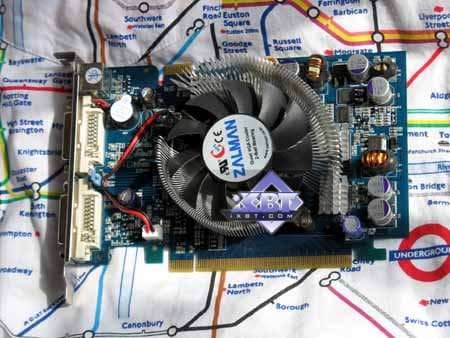

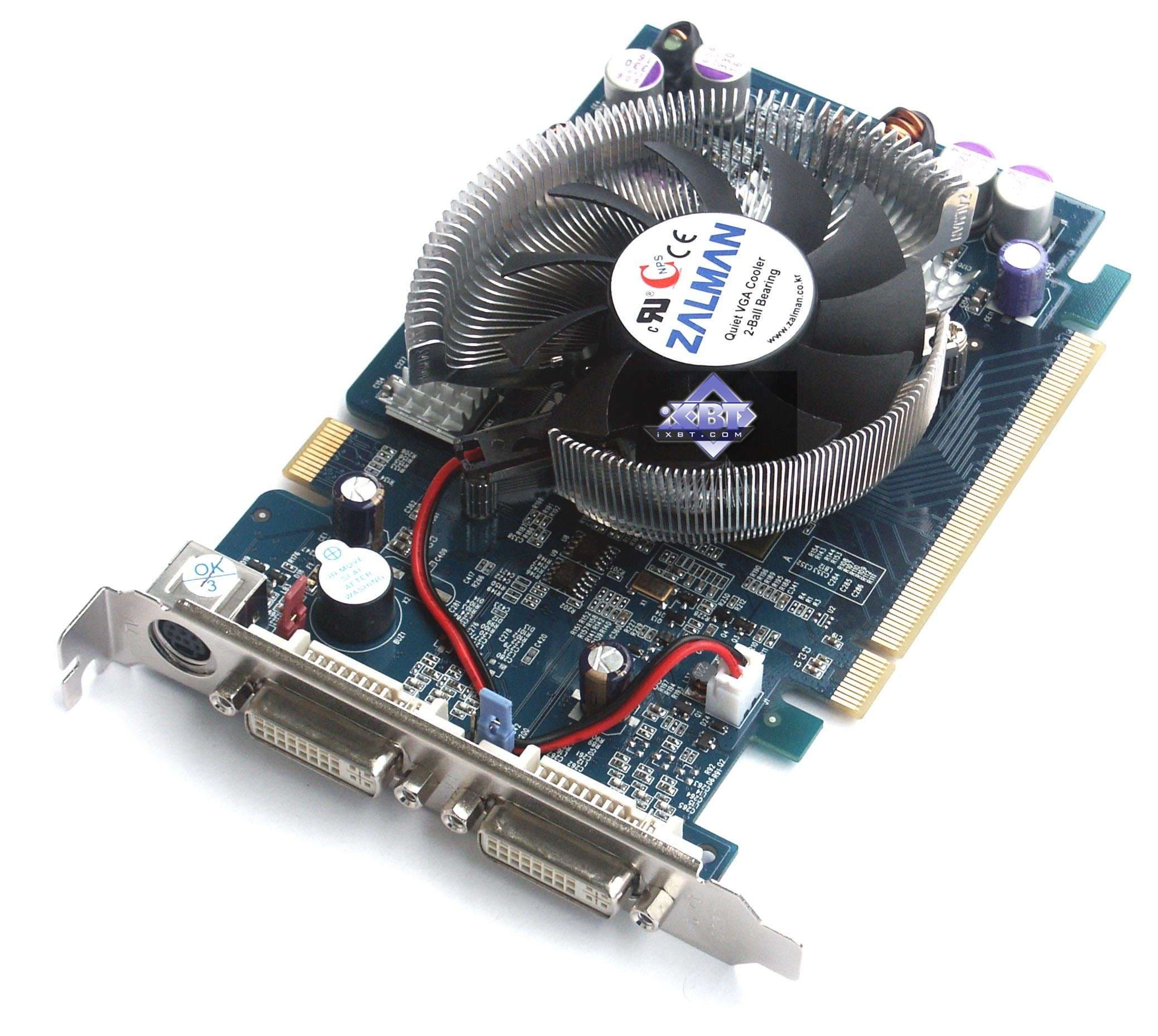

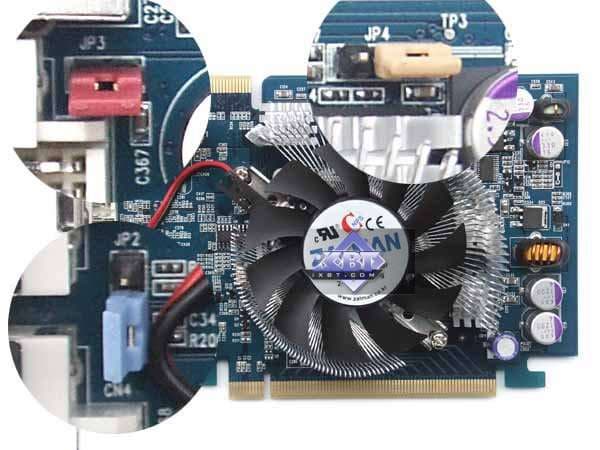

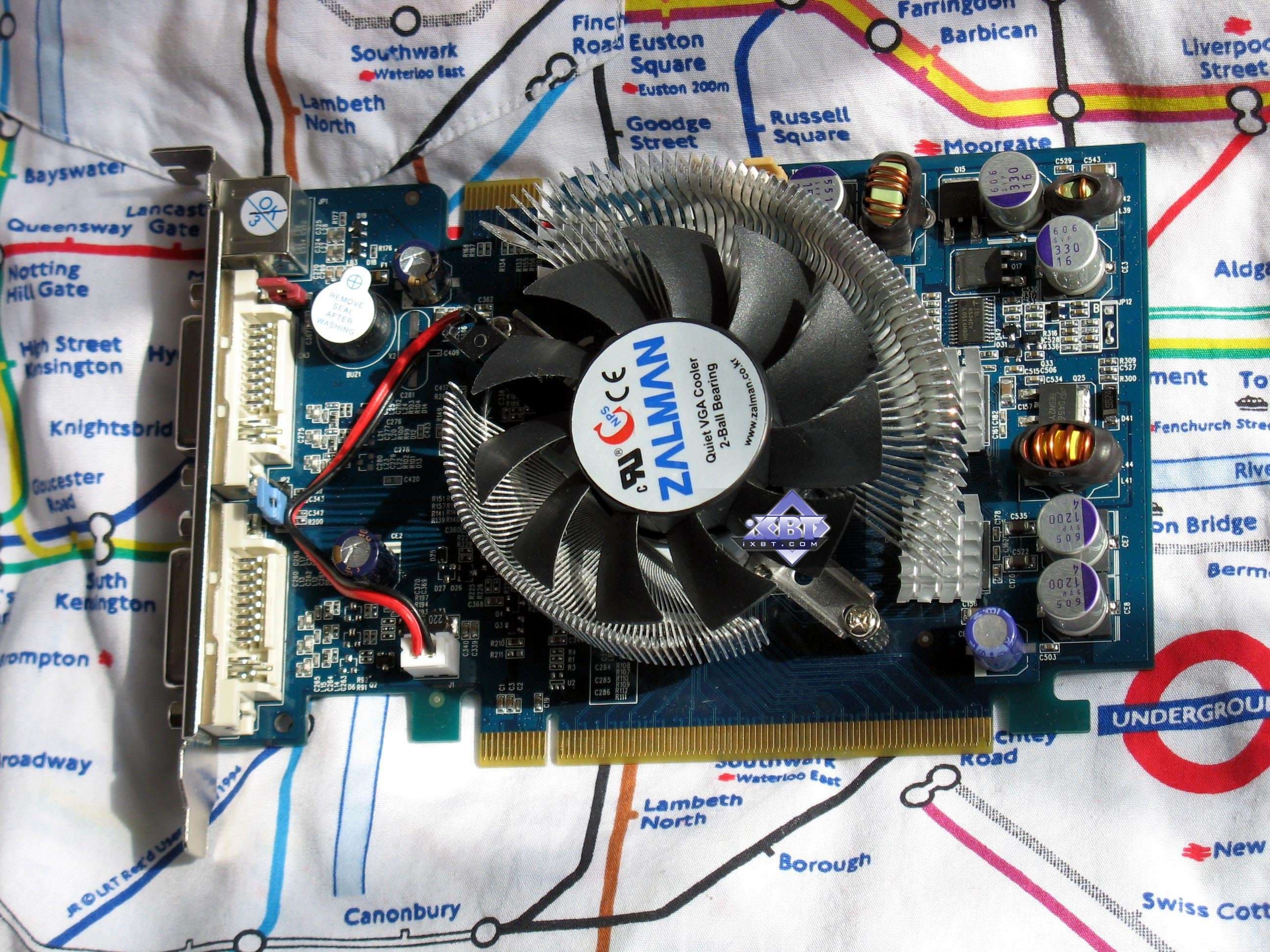

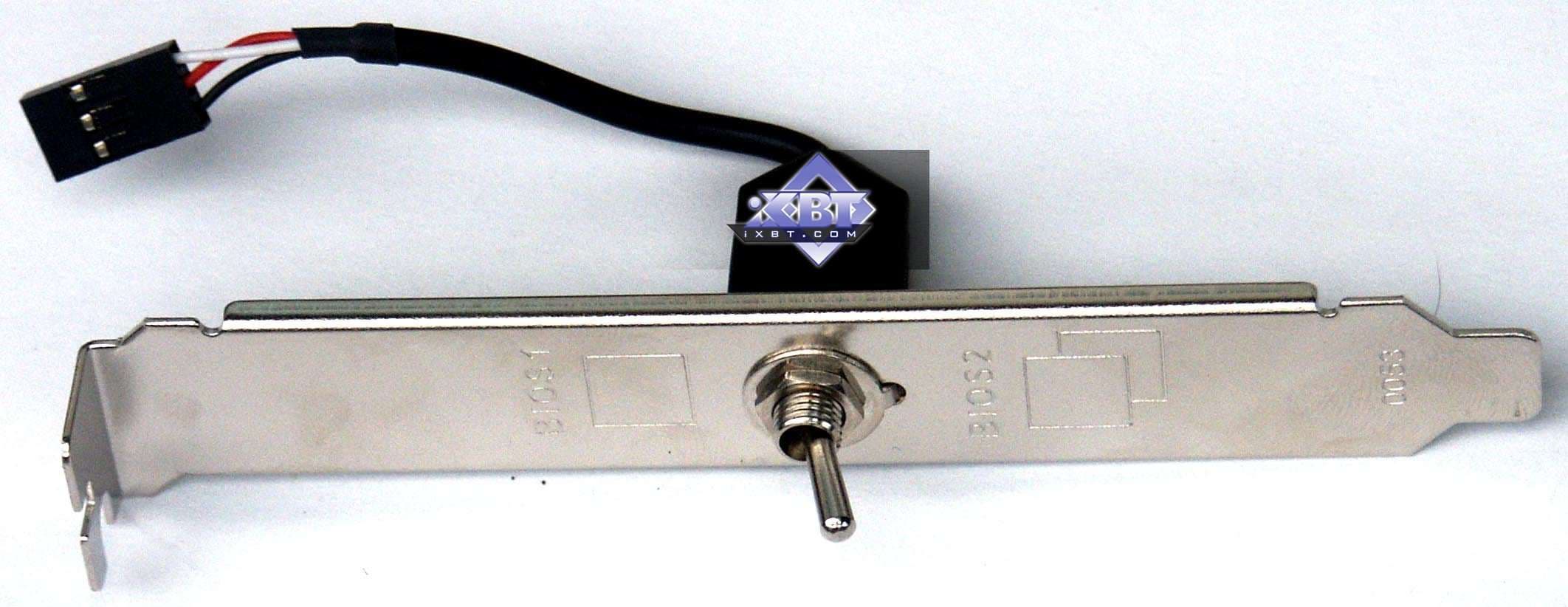

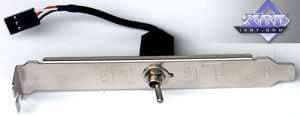

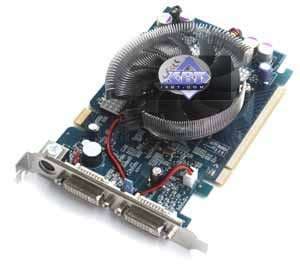

Что касается Galaxy GeForce 7600 GS 256MB PCI-E, то этот продукт уникален.



Мы видим, что дизайн у изделия свой собственный, и он предусматривает наличие трех перемычек джамперов. А также в комплект входит брэкет с переключателем. Дело в том, что набор джамперов с синей перемычкой переключает работу карты с одного BIOS на второй. Да-да, эта плата имеет две микросхемы BIOS для надежной работы в случае попыток перепрошивания новых версий BIOS. И можно таким путем регулировать запуск платы с одной копии BIOS или с другой. Или перемычкой на карте, или переключателем на брэкете.

Красная перемычка на другой группе джамперов включает или выключает звуковое предупреждение о неисправности работы карты. И, наконец, самая интересная группа джамперов с желтой перемычкой — позволяет в будущем включать или выключать аппаратный мониторинг работы карты, а также изменения вольтажа ядра. В настоящее время специалисты Galaxy усердно трудятся над Galaxy Smart Panel — так будет называться их утилита, которая и будет отвечать за контроль (мониторинг) и давать возможности по некоторым регулировкам. Перемычка желтого цвета будет разрешать или запрещать делать это. Первая презентация этой утилиты намечена на выставке COMPUTEX'2006.

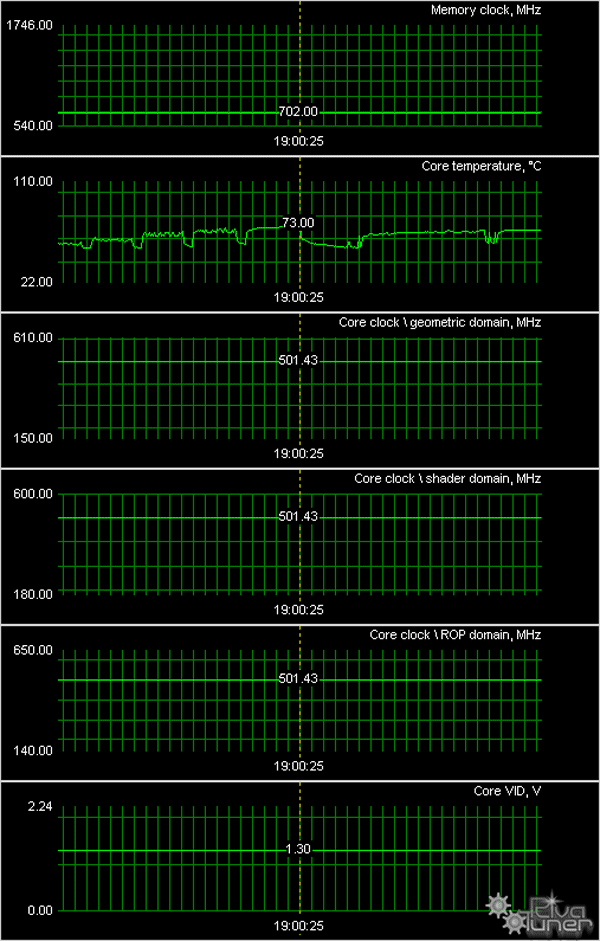

Что касается кулера, что продукт от Galaxy оснащен очень хорошим, современным и эффективным решением производстваZALMAN. Устройство позволяет при сохранении бесшумной работы очень эффективно охлаждать ядро ускорителя:

У карт имеются гнезда TV-выхода, которые уникальны по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картами. Более подробно по ТВ-выходу можно прочитать — здесь.

Три платы снабжены выводами VGA (d-Sub) и DVI, а 7600 GT от Gigabyte имеет два гнезда DVI. Подключение к аналоговым мониторам с d-Sub (VGA) интерфейсам на DVI-гнездах производится через специальные адаптеры-переходники DVI-to-d-Sub. Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 1600 × 1200 @ 60Hz Max (2560 × 1600 — при наличии Dual-Link) — по цифровому интерфейсу

Комплектация.

Gigabyte GeForce 7300 GS 256MB PCI-E

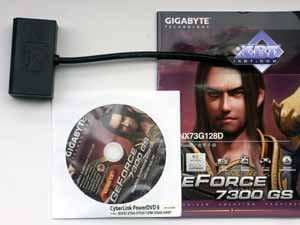

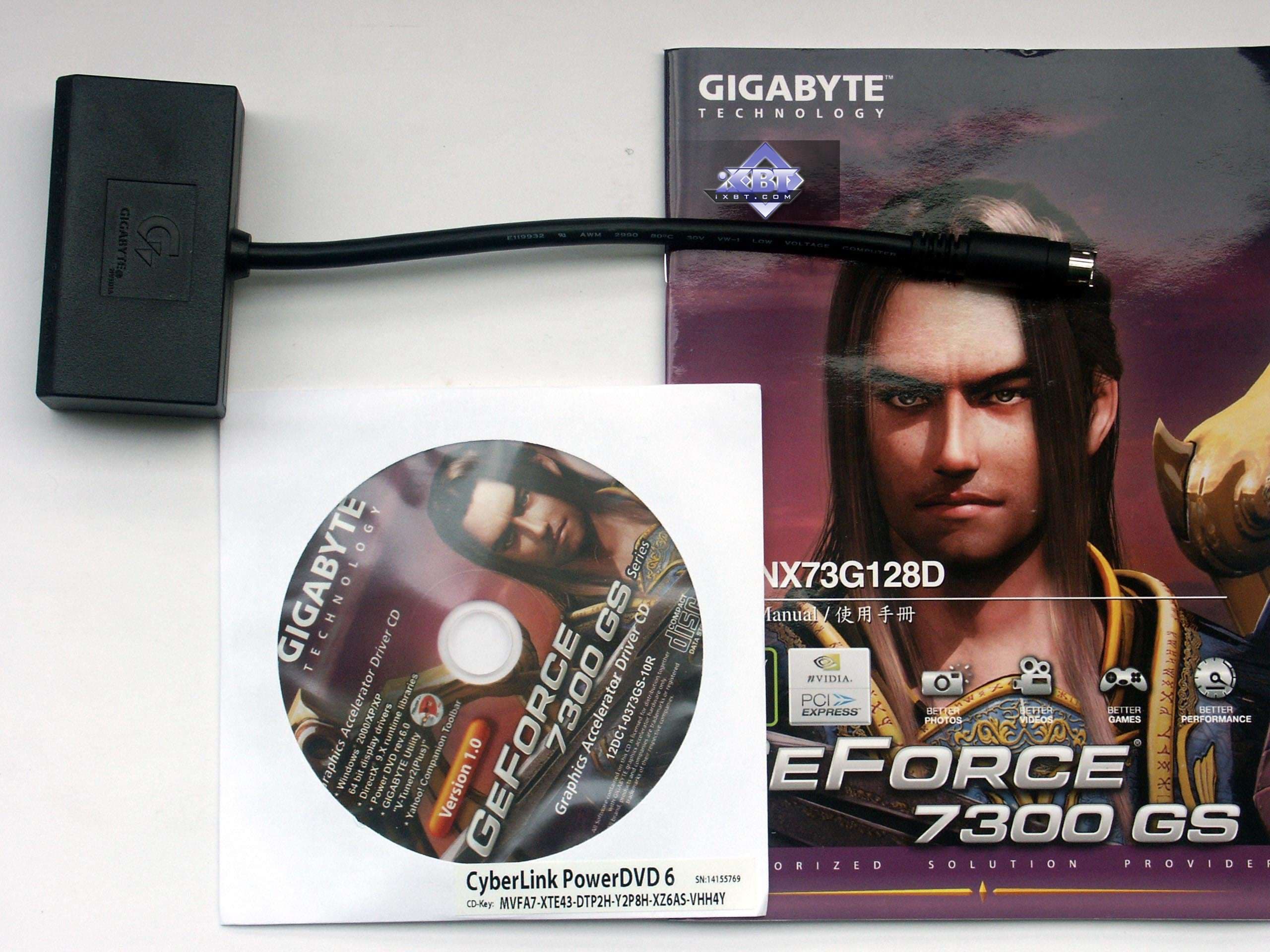

Руководство пользователя, CD с драйверами, TV-адаптер. И ВСЕ! Это не то, что очень скромный набор, а практически ОЕМ поставка.
Gigabyte GeForce 7600 GT 256MB PCI-E

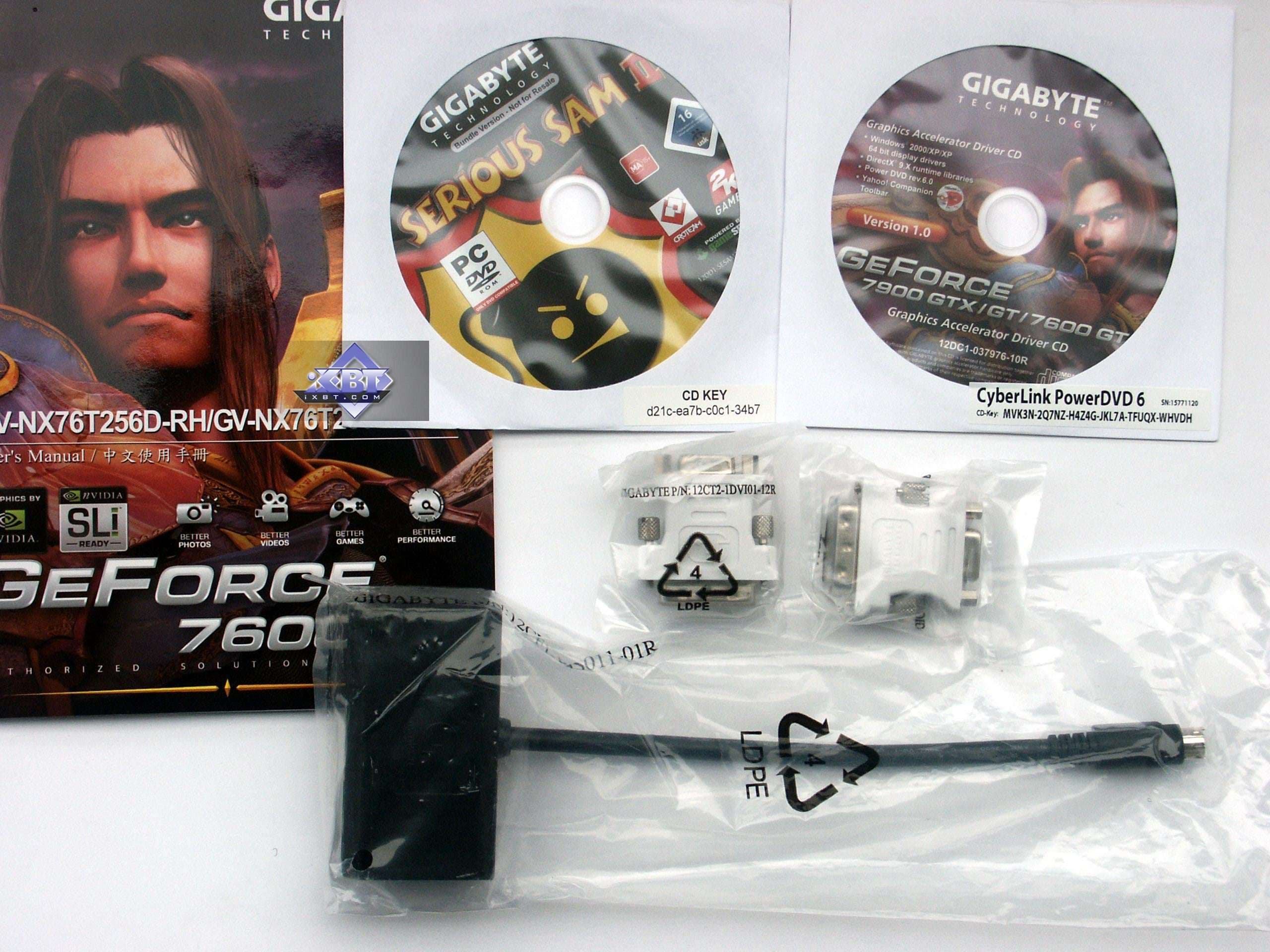

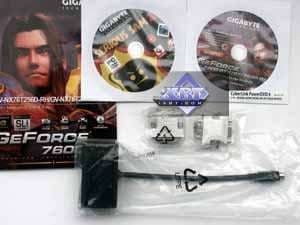

Руководство пользователя, CD с драйверами, игра Serious Sam II (!). В коробке также можно найти: переходники DVI-to-d-Sub и ТВ-адаптер.

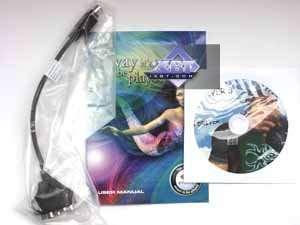

Axle GeForce 7600 GS 256MB PCI-E

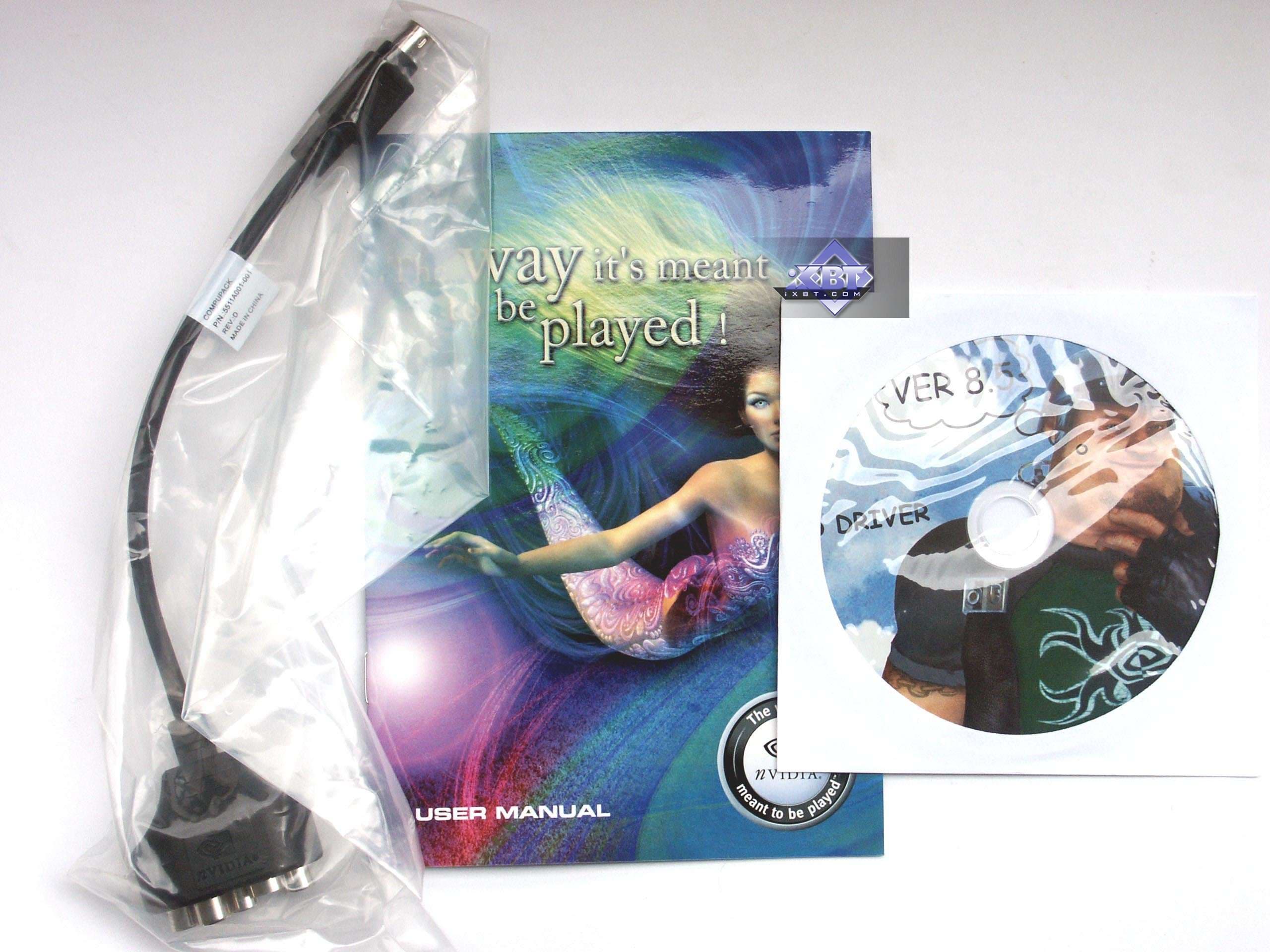

Руководство пользователя, CD с драйверами, адаптер для композитного вывода на ТВ.

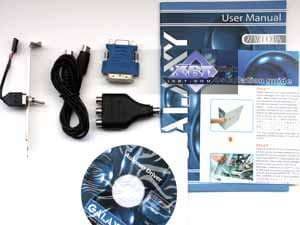

Galaxy GeForce 7600 GS 256MB PCI-E

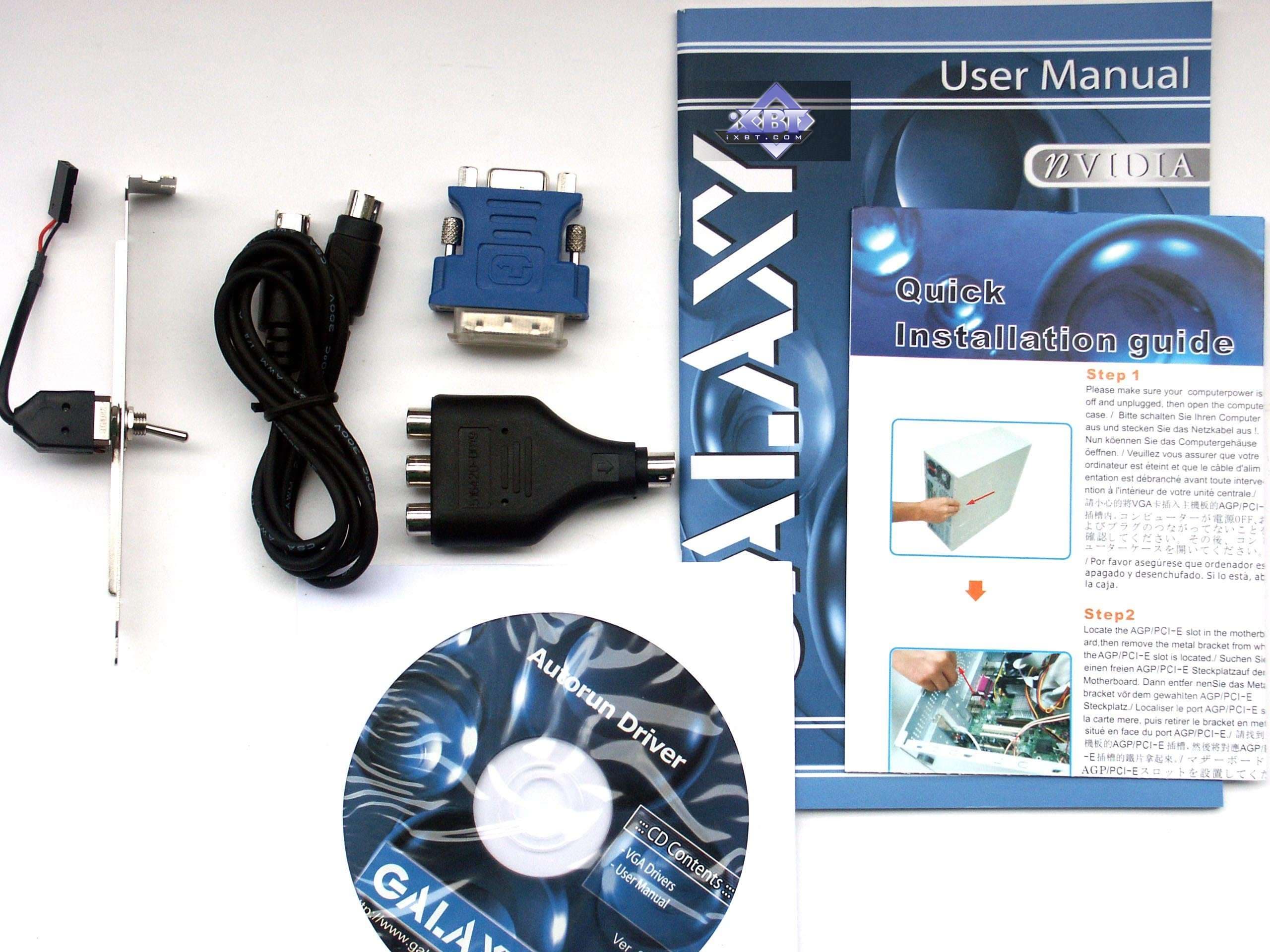

Руководство пользователя, CD с драйверами, переходник DVI-to-d-Sub, адаптер для композитного вывода на ТВ и брэкет с переключателем BIOS1/BIOS2.


Упаковки.

Gigabyte GeForce 7300 GS 256MB PCI-E

Скромная маленькая коробочка. Почти ОЕМ-поставка.

Gigabyte GeForce 7600 GT 256MB PCI-E

Красивый бокс в глянцевом супере, а внутри картонная коробка.

В ней все содержимое находится в отсеках, но они очень широкие, поэтому карта также может болтаться в коробке.

Galaxy GeForce 7600 GS 256MB PCI-E

Большая коробка с окном посредине, чтобы было видно саму карту. Внутри все размещено в пластиковом креплении.



Продукт от Axle поставляется в OEM-виде без коробки.

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 64 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
    • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии CATALYST 6.4; NVIDIA версии 84.43.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo из уровня Research (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг). (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0.

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь

  • F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.

  • Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция



Сводные диаграммы производительности видеокарт

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, смешанно блоки пиксельных шейдеров 1.1 и 2.0, активное мультитекстурирование.

FarCry, Research



Результаты тестов: FarCry Research

Игровые тесты, сильно нагружающие блоки вершинных шейдеров, блоки пиксельных шейдеров 2.0, активное мультитекстурирование.

F.E.A.R.



Результаты тестов: F.E.A.R

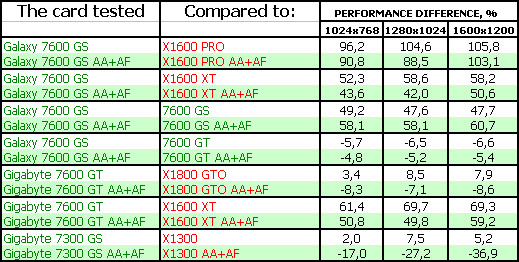

Splinter Cell Chaos Theory



Результаты тестов: SCCT

Call Of Duty 2 DEMO



Результаты тестов: COD2

Half-Life2: ixbt01 demo



Результаты тестов: Half-Life2, ixbt01



Игровые тесты, сильно нагружающие пиксельный конвейер текстурированием, активная работа стенсиль-буфера, блоков шейдеров

DOOM III High mode



Результаты тестов: DOOM III

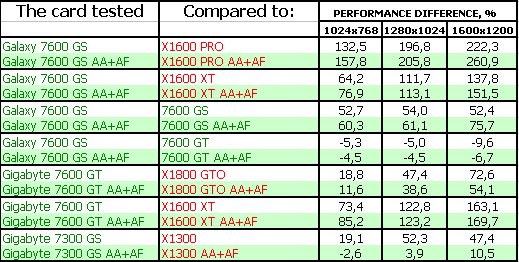

Chronicles of Riddick, demo 44



Результаты тестов: Chronicles of Riddick, demo 44



Синтетические тесты, сильно нагружающие шейдерные блоки

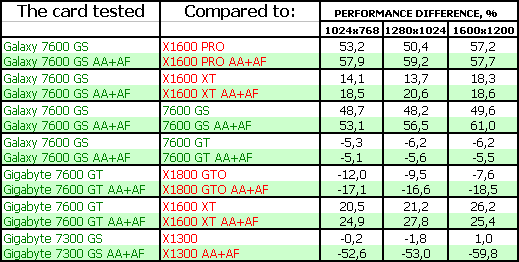

3DMark05: MARKS



Результаты тестов: 3DMark05 MARKS

3DMark06: Shader 2.0 MARKS



Результаты тестов: 3DMark06 Shader 2.0 MARKS

3DMark06: Shader 3.0 MARKS



Результаты тестов: 3DMark06 Shader 3.0 MARKS



Комментарии — в выводах.

Выводы

Итак:

  1. Gigabyte GeForce 7300 GS 256MB PCI-E — рядовой низкобюджетный ускоритель. Стоит отметить повышенную частоту работы памяти относительно номинала, хотя для такого рода видеокарт это особой роли не играет. Положительный момент — бесшумность из-за отсутствия вентилятора. Сама карта низкопрофильная, но непонятно зачем водруженная на нее «рама» делает ее привычной высоты. Еще раз отмечу, что 7300GS и RADEON X1300 примерно равнозначны по скоростным параметрам, поэтому следует смотреть на цены.

    Нареканий на работу платы не было, качество в 2D нормальное.

  2. Gigabyte GeForce 7600 GT 256MB PCI-E — копия референса, положенная в коробку Gigabyte, поэтому ничем примечательным продукт не обладает. Он немного проигрывает X1800 GTO, однако пока и дешевле обходится при покупке. Поэтому следите за ценами.

    Параметры качества и надежности работы этой карты — на очень высоком уровне (впрочем, еще раз напомню, что перед нами reference, а такие платы всегда высокого качества).

  3. Axle GeForce 7600 GS 256MB PCI-E — несколько ущемленный, если можно так выразиться, 7600 GS. Понижена частота работы памяти относительно номинала, и нет возможности такие карты объединять в SLI, хотя этот теоретический минус — по сути, и есть теоретический. Мало найдется желающих сделать SLI из средних решений (проще купить одну, но более мощную карту). Что касается самой карты, то если ее цена будет ниже средней для 7600 GS, то почему бы и нет? За 130 долларов получится весьма неплохой ускоритель, к тому же у него и с качеством все в порядке (подчеркну, что с некоторых пор у Axle дела с качеством пошли на поправку).



  4. Galaxy GeForce 7600 GS 256MB PCI-E — можно сказать, что это самый замечательный из рассмотренных сегодня продуктов. И очень высокие частоты работы (по сути, всего лишь на 60 МГц ниже по ядру, чем у 7600 GT), и эффективная система охлаждения (самое главное, что бесшумная), и интересные перспективы по мониторингу (когда появится Galaxy Smart panel), и защита от потери BIOS (при перепрошивании).

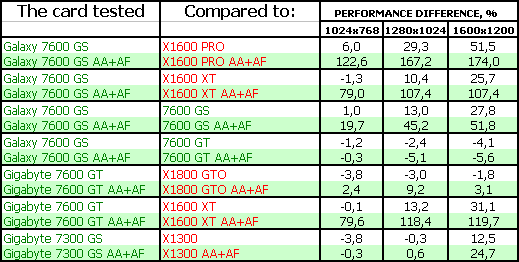

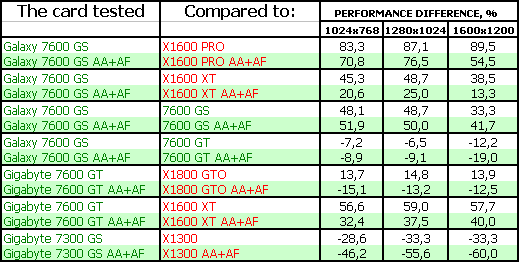

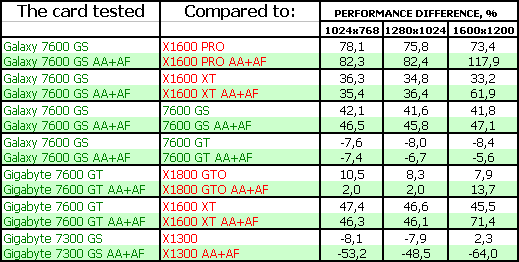

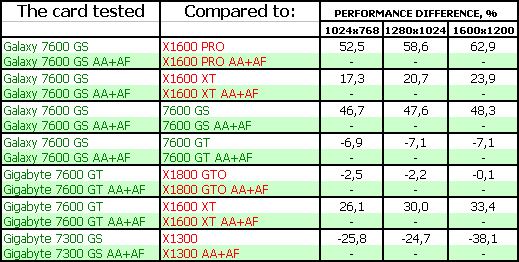

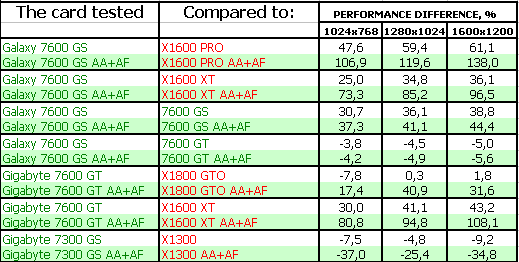

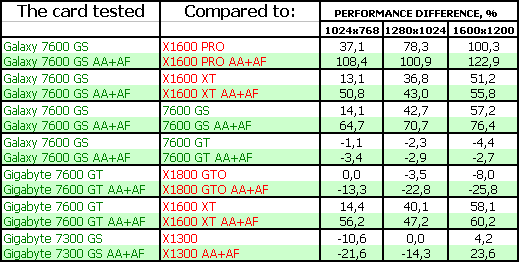

    Приведенные выше таблицы сравнений и диаграммы результатов ярко говорят о том, что за 150 долларов США пользователь может получить очень и очень добротный ускоритель на сегодня с лучшими характеристиками цена-скорость. Да, как обычно, тут стоит упомянуть снова о несовместимости HDR и AA на картах NVIDIA, поэтому в 3DMark06 это заметно на ряде тестов, но очень существенно это или нет — каждый пользователь решит для себя самостоятельно. Качество у платы очень хорошее. В 2D все в порядке!

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.



По результатам исследования Galaxy GeForce 7600 GS 256MB PCI-E получает награду в номинации «Оригинальный дизайн» (за июнь).





Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)



Благодарим компании Gigabyte Russia, ZEON за предоставленные видеокарты



Блок питания для тестового стенда предоставлен компанией HIPER
Память для тестовых стендов предоставлена компанией
