FireWire audio/MIDI интерфейс
TerraTec Producer Phase X 24 FW


Наши читатели хорошо знакомы с продуктами компании TerraTec, например, по обзорам TerraTec 6fire DMX, TerraTec Aureon 7.1 Space. Но, вероятно, не многие знают о существовании отдельного подразделения, TerraTec Producer, которое занимается сугубо профессиональными решениями. Наиболее известны продукты серий Phase и EWS.

В прошлом году у TerraTec Producer появился PHASE X 24 FW, представляющий собой продвинутую версию похожего по названию продукта PHASE 24 FW. Добавленная буква X означает Xtended, дословно — «расширенный».

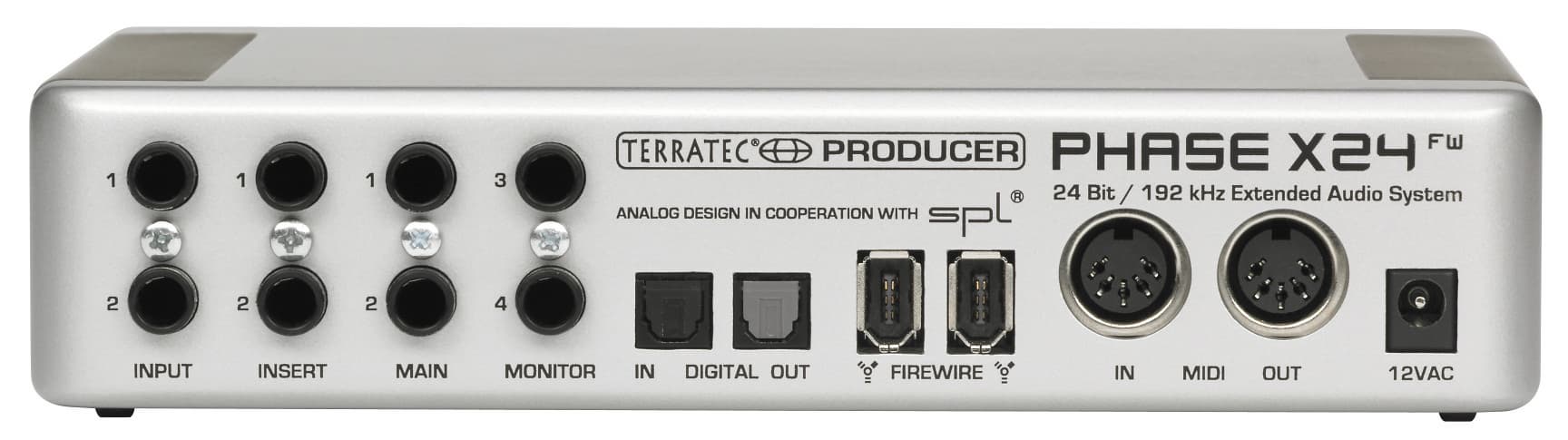

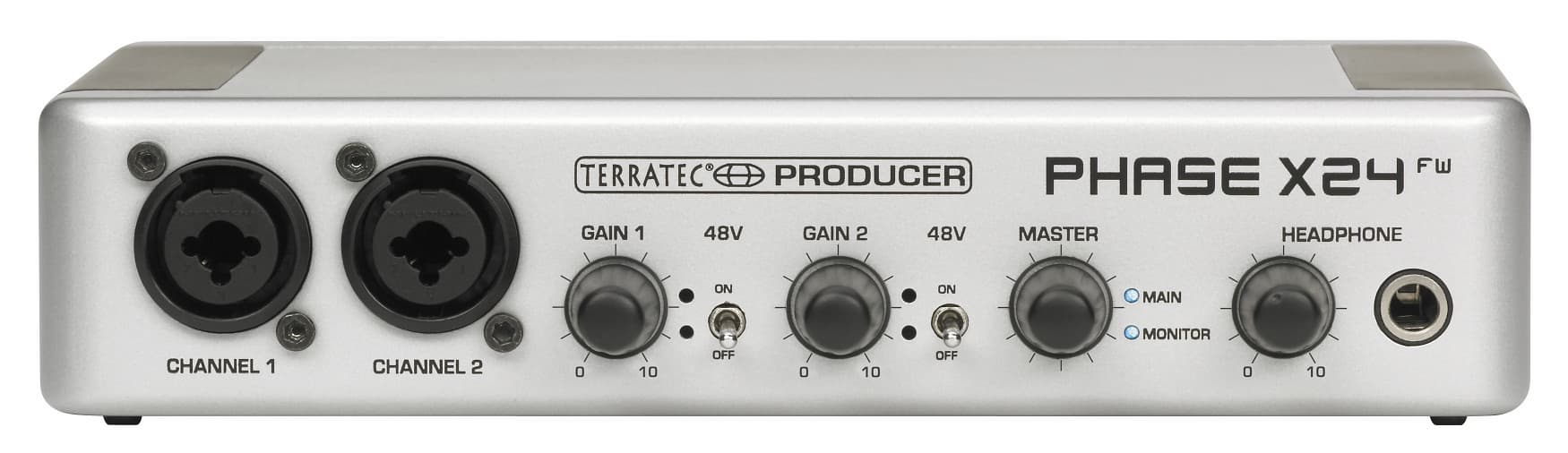

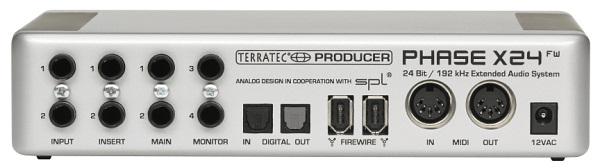

В младшей модели PHASE 24 FW имеются только 2 линейных входа/выхода + наушники, в то время как в PHASE X 24 FW присутствуют 2 микрофонных входа с фантомным питанием, инсерты, раздельный выход на мониторы, и несравнимо больше регулировок и дополнительных функций.





Перечислим основные технические данные:

  • интерфейс FireWire
  • 2 совмещенных микрофонных/инструментальных входа
  • аналоговые цепи разработаны совместно с Sound Performance Lab
  • независимые выключатели 48В для каждого входа
  • 2 регулятора усиления входов
  • 2 аналоговых входа, TRS баланс
  • 2 инсерта (посыл/возврат), TRS небаланс
  • 4 аналоговых выхода, TRS баланс
  • 1 оптический вход/выход
  • 1 MIDI вход/выход
  • аппаратный цифровой микшер
  • поддержка форматов до 24 бит / 192 кГц
  • входы: сигнал/шум 109 дБА
  • выходы: сигнал/шум 111 дБА

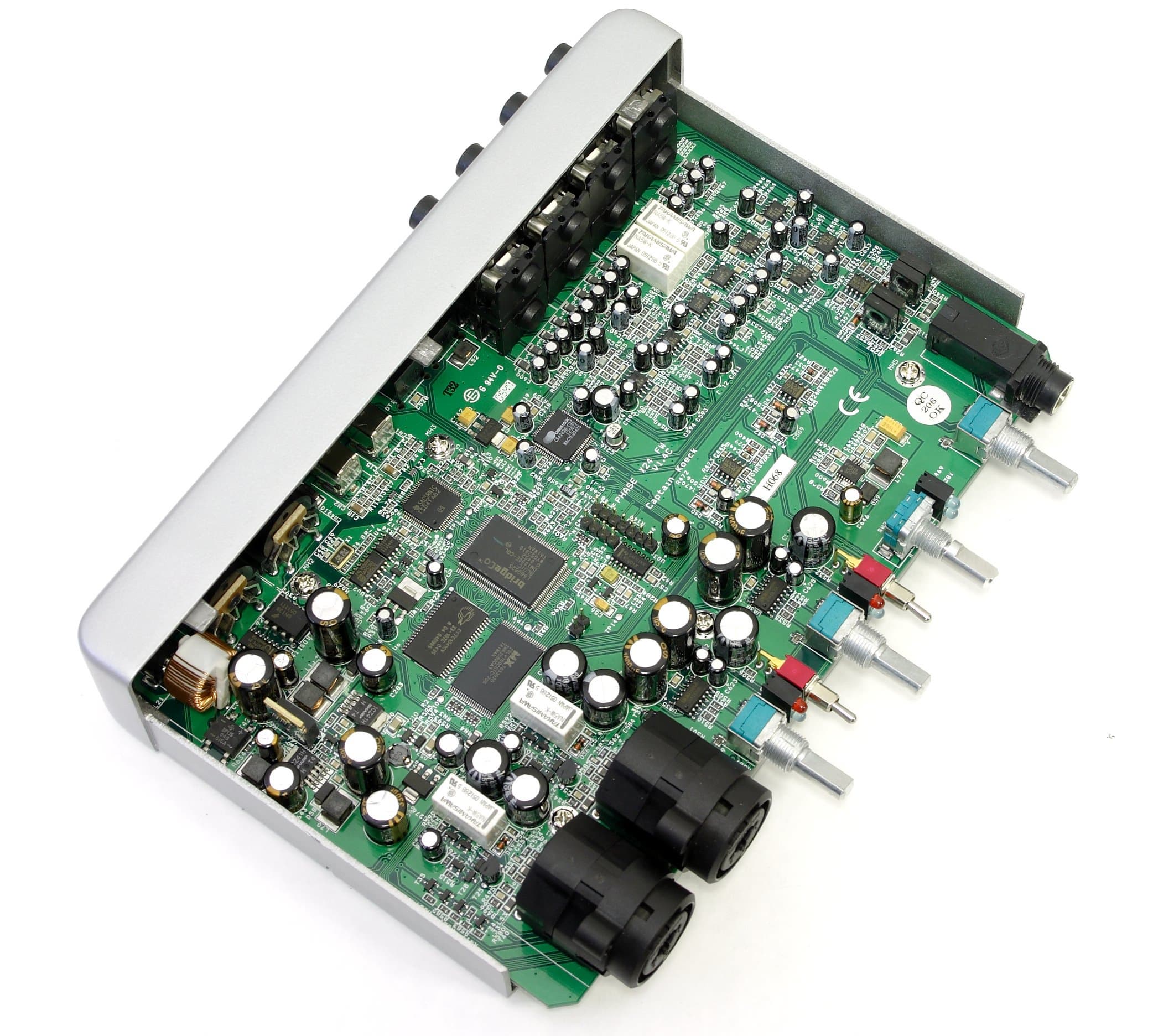

Анализ внутренностей PHASE X 24 FW показал, что АЦП/ЦАП достаточно нестандартно реализованы на базе кодека CS42426.


Характеристики CS42426:

  • 6-канальный кодек с ФАПЧ
  • 6 ЦАП / 2 АЦП
  • динамический диапазон: 114 дБ ЦАП / 114 дБ АЦП
  • КГИ+шум: -100 дБ
  • частота семплирования: до 192 кГц
  • встроенная ФАПЧ с низким собственным джиттером для стабилизации клока тактового генератора
  • ВЧ-фильтр в АЦП для калибрации смещения постоянного тока
  • плавная цифровая регулировка уровня громкости

Установка драйверов несколько осложнена необходимостью чтения инструкции и предварительной инсталляции нужных файлов в систему. По команде программы установки в определенный момент нужно включить устройство и, обязательно выждав паузу на инициализацию, нажать Ok. Вышеуказанная последовательность действий успешно завершилась установкой драйверов, хотя и не с первого раза. Комплектные драйвера не отличаются стабильностью и функциональностью, так что их лучше сразу обновить до последних с сайта производителя. Возможно, кто-то, как и я, столкнётся с проблемой скачивания драйверов с немецкого сайта. Справиться с этим затруднением мне любезно помогли сотрудники дистрибуторского центра proaudio.ru, представляющего Terratec в России.

С обновлением драйверов и прошивки устройства появляется одновременная поддержка всех частот, а также автомат опорной частоты! С драйверами и прошивкой по умолчанию приходилось выставлять частоту вручную перед запуском приложения. Обновление также добавляет весьма редкую профессиональную фичу включения моно мониторинга микрофонного входа, для того чтобы сигнал поступал в оба канала — жизненно важная функция!

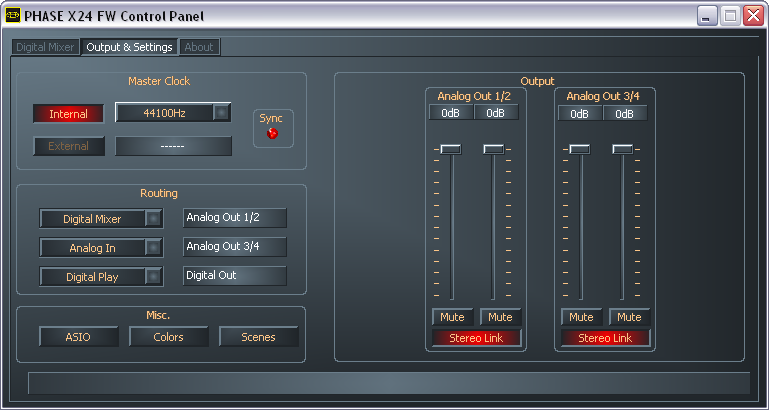

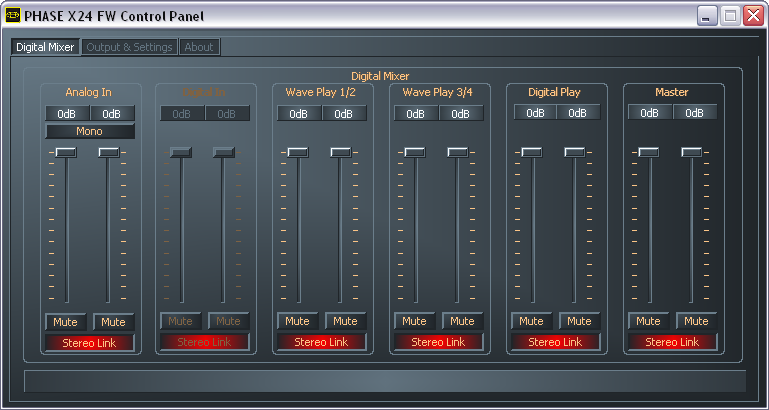

Анализируя панель управления, можно отметить единственный существенный недостаток: отсутствие индикации уровня сигнала. Но с учетом того, что на самом устройстве имеются удобные регуляторы входного и выходного уровня, а уровень сигнала можно контролировать в рабочем приложении, данный недостаток на практике не имеет большого значения.







Нужная частота дискретизации может выставляться автоматически, но может быть выбрана вручную. Последняя функция осталась, скорее, от предыдущей версии драйвера без автомата частоты. Отметим также достаточно простые и обширные возможности роутинга входных и выходных сигналов.

ASIO панель карты позволяет настроить размер буфера под производительность системы. Здесь же удобно отображается значение latency в миллисекундах для выбранной частоты дискретизации. Размер буфера в семплах также указывается (на скриншоте закрыто выпадающим списком).

Диагностика ASIO возможностей

Device: ASIO for TerraTec FW Series

Features:
Input channels: 4
Output channels: 6
Input latency: 160
Output latency: 242
Min buffer size: 88
Max buffer size: 88
Preferred buffer size: 88
Granularity: 0
ASIOOutputReady - not supported

Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - supported
44100 Hz - supported
48000 Hz - supported
88200 Hz - supported
96000 Hz - supported

176400 Hz - not supported
192000 Hz - supported

Input channels:
channel: 0 (Line_1/2 left PHASE X24 FW) - Int32LSB
channel: 1 (Line_1/2 right PHASE X24 FW) - Int32LSB
channel: 2 (SPDIF left PHASE X24 FW) - Int32LSB
channel: 3 (SPDIF right PHASE X24 FW) - Int32LSB

Output channels:
channel: 0 (Multichannel 1 PHASE X24 FW) - Int32LSB
channel: 1 (Multichannel 2 PHASE X24 FW) - Int32LSB
channel: 2 (Multichannel 3 PHASE X24 FW) - Int32LSB
channel: 3 (Multichannel 4 PHASE X24 FW) - Int32LSB
channel: 4 (SPDIF/AC3 left PHASE X24 FW) - Int32LSB
channel: 5 (SPDIF/AC3 right PHASE X24 FW) - Int32LSB

Для работы лучше использовать ASIO приложения, так как под MME имеется только одно устройство, что исключает полноценное использование входов и выходов.

Тестирование в RMAA 5.5.2

В итоге, мы приводим данные измерений в режиме питания от шины FireWire с записью на интерфейс Lynx TWO-B, так как мы поступали с остальными продуктами.

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.07 Отлично
Уровень шума, дБ (А): -96.3 Отлично
Динамический диапазон, дБ (А): 96.1 Отлично
Гармонические искажения, %: 0.0007 Отлично
Гармонические искажения + шум, дБ (А): -88.9 Отлично
Интермодуляционные искажения + шум, %: 0.0057 Отлично
Взаимопроникновение каналов, дБ: -98.1 Отлично
Интермодуляции на 10 кГц, %: 0.0046 Отлично

Подробный отчет о тестировании режима 16 бит 44 кГц

Сравним полученные данные с результатами измерений продуктов конкурирующих производителей.

Режим 16 бит 44.1 кГц
TerraTec Producer Phase X 24 FW ESI QuataFire 610 M-Audio Fast Track Pro MOTU Traveler Edirol FA-66
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.07 +0.04, -0.04
+0.03, -0.11
+0.05, -0.07 +0.21, -0.09
Уровень шума, дБ (А): -96.3 -95.6
-95.2
-96.0 -95.6
Динамический диапазон, дБ (А): 96.1 95.8
95.7
95.8 95.4
Гармонические искажения, %: 0.0007 0.0007
0.0006
0.0006 0.0019
Гармонические искажения + шум, дБ (А): -88.9 -84.3
-88.0
-89.4 -83.0
Интермодуляционные искажения + шум, %: 0.0057 0.0091
0.0051
0.0047 0.0120
Взаимопроникновение каналов, дБ: -98.1 -96.6
-96.6
-96.9 -92.0
Интермодуляции на 10 кГц, %: 0.0046 0.0049
0.0051
0.0048

Как видно, Phase X 24 FW по параметрам близок к лидерам: M-Audio Fast Trak Pro и MOTU Traveler.

Режим работы: 24 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.06 Отлично
Уровень шума, дБ (А): -108.6 Отлично
Динамический диапазон, дБ (А): 108.5 Отлично
Гармонические искажения, %: 0.0007 Отлично
Гармонические искажения + шум, дБ (А): -91.7 Отлично
Интермодуляционные искажения + шум, %: 0.0041 Отлично
Взаимопроникновение каналов, дБ: -110.3 Отлично
Интермодуляции на 10 кГц, %: 0.0015 Отлично

Подробный отчет о тестировании режима 24 бит 44 кГц

Режим 24 бит 44.1 кГц
TerraTec Producer Phase X 24 FW ESI QuataFire 610 M-Audio Fast Track Pro MOTU Traveler Edirol FA-66
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.06 +0.05, -0.05
+0.03, -0.12
+0.05, -0.07 +0.21, -0.09
Уровень шума, дБ (А): -108.6 -105.5
-103.5
-108.4 -106.4
Динамический диапазон, дБ (А): 108.5 105.2
102.9
108.4 105.8
Гармонические искажения, %: 0.0007 0.0005
0.0006
0.0004 0.0012
Гармонические искажения + шум, дБ (А): -91.7 -85.7
-91.1
-97.7 -84.4
Интермодуляционные искажения + шум, %: 0.0041 0.0082
0.0031
0.0017 0.0110
Взаимопроникновение каналов, дБ: -110.3 -102.9
-100.3
-107.7 -93.1
Интермодуляции на 10 кГц, %: 0.0015 0.0024
0.0027
0.0016

В режиме 24 бит Phase X 24 FW также показывает результаты, близкие M-Audio Fast Trak Pro и MOTU Traveler. Цифры измерений могут варьироваться в зависимости от условий, так что не нужно серьезно воспринимать разницу в десятых долях и пытаться делать какие-то выводы.

Перейдем к анализу графиков спектра в отдельных тестах.

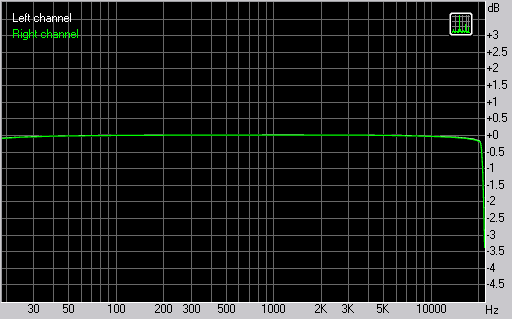

Spectrum graph

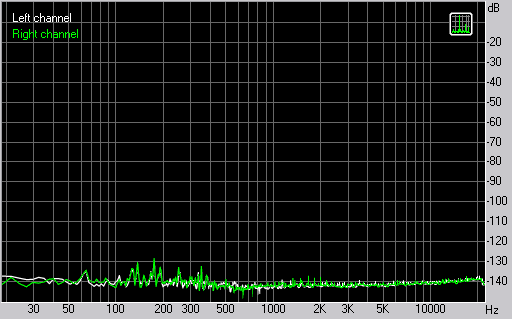

Spectrum graph

Spectrum graph

АЧХ не вызывает нареканий. В тесте динамического диапазона мы видим полное отсутствие гармоник. Тест КГИ показывает, что на уровне -3 дБ начинает проявляться нелинейность тракта, отсутствующая на слабых сигналах. Однако, как видно из соответствующего теста, интермодуляционные искажения весьма невелики.

Тестирование в режиме loopback, замыканием входа на выход позволит оценить качество линейного входа, а также дает возможность сравнить измерения с результатами loopback тестирования других устройств.

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.04 Отлично
Уровень шума, дБ (А): -96.3 Отлично
Динамический диапазон, дБ (А): 96.3 Отлично
Гармонические искажения, %: 0.0005 Отлично
Гармонические искажения + шум, дБ (А): -90.2 Отлично
Интермодуляционные искажения + шум, %: 0.0043 Отлично
Взаимопроникновение каналов, дБ: -97.5 Отлично
Интермодуляции на 10 кГц, %: 0.0045 Отлично

Подробный отчет о тестировании режима 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.04 Отлично
Уровень шума, дБ (А): -109.5 Отлично
Динамический диапазон, дБ (А): 104.2 Отлично
Гармонические искажения, %: 0.0003 Отлично
Гармонические искажения + шум, дБ (А): -98.4 Отлично
Интермодуляционные искажения + шум, %: 0.0013 Отлично
Взаимопроникновение каналов, дБ: -111.1 Отлично
Интермодуляции на 10 кГц, %: 0.0011 Отлично

Подробный отчет о тестировании режима 24 бит 44 кГц

Как мы видим, немного улучшился параметр КГИ+шум, так как АЦП и ЦАП работали в синхронном режиме от одного генератора, плюс отсутствовали помехи от земляной петли, присущей внешним устройствам.

При сложной коммутации, когда между устройствами существует несколько линий соединения (интерфейсный канал, питание, сигнальные провода) могут образовываться паразитные контуры, которые ловят на себя наводки и помехи, тем самым, ухудшая характеристики сигнала. В этом случае можно попытаться подключить устройства с трехконтактными евровилками к одному сетевому фильтру/ИБП с единой земляной шиной, чтобы собрать заземление корпусов в одной точке, а при соединении устройств сигнальными проводами использовать так называемый ground-lift — отрыв экранирующего провода со стороны одного из разъемов. Такая функция, например, штатно присутствует на профессиональных коммутационных панелях в виде отдельного выключателя. В этом случае, однако, нежелательна коммутация при включенных устройствах.

В работе

Традиционно использовался Steinberg Cubase SX3, работа под интерфейсом ASIO. Работа с PHASE X24 оказалась возможной даже при минимальном значении latency (Cubase диагностирует 3 мс запись, 5 мс воспроизведение) при подключении к ноутбуку с процессором Pentium-M 1,6 ГГц. Это превосходные результаты.

Мы испытали устройство в работе в режиме одновременной записи и воспроизведения. Записывали исполнение музыкальных партий на живом инструменте, трубе, а также речь и вокал. Далее обработка и сведения в Steinberg Cubase SX3. Использовался известный универсальный конденсаторный микрофон RØDE NT1000, один из лучших в своем классе. Также была возможность сравнить качество микрофонного входа PHASE X24 с таковым устройства ESI Maxio 032 более высокой ценовой категории. Мониторы — ADAM S2.5A.

Очень интересно было послушать особенности микрофонных входов, так как их разрабатывала компания Sound Performance Lab, специализирующаяся на разработке ламповых, аналоговых и мастеринговых приборов. И действительно, на записи совершенно ясно слышен характер работы микрофонных предусилителей, слегка поджимающих и смягчающих запись. Для речи и вокала это смотрелось интересно, но при записи трубы появлялся эффект изменения тембра за счет слышимых привнесенных гармоник, несмотря на то, что уровень усиления был далек от максимума. Будем считать, что встроенная оригинальная аналоговая обработка микрофонных входов — это, скорее, плюс, так как найти обычный микрофонный предусилитель для записи в home/project студии не представляется проблемой, например, в том же микшерном пульте.

Качество работы линейных выходов, как тест мониторинга, оценивалось в сравнении опять же с ESI Maxio 032 и известной звуковой картой ESI Juli@ — грозный соперник внешних USB/FireWire устройств, никак не желающий дать превзойти себя по качеству. PHASE X24 уступает Juli@ и Maxio 032 в детальности. Однако стоит учесть, что различия между устройствами подобного класса проявятся только при соответствующем остальном оборудовании. Выход на наушники, как обычно, тестировался с применением Sennheiser HD600. Запас по громкости достаточно высокий, искажений и артефактов звучания нет.

Итого. TerraTec Producer Phase X 24 FW приятно удивил оригинальностью среди массы подобных изделий. Здесь и нетипично высококачественные преобразователи (CS42426), и оригинальные микрофонные предусилители, и достаточно высокое качество звука как на слух, так и по измерениям. Прошивка и новые драйвера добавили жизненно необходимый автомат опорной частоты и стерео-мониторинг микрофонных входов. А крепкий литой алюминиевый корпус делает продукт отлично подходящим для мобильного использования.

Cредняя цена по Москве на TerraTec Producer Phase X 24 FW составляет Н/Д(0)


FireWire интерфейс TerraTec Producer Phase X 24 FW предоставлен на
тестирование компанией PROAUDIO.RU
