В последнее время в сегменте блоков питания формата SFX наблюдается определенное оживление, обусловленное распространением соответствующих корпусов. Не осталась в стороне и компания Corsair, которая ранее не имела в ассортименте блоков питания SFX. Так появилась новая серия SF, включающая на момент написания обзора две модели: SF600 и SF450.

Все модели серии характеризуются наличием сертификата 80Plus Gold, полностью съемными проводами, гибридной системой охлаждения с пассивным режимом работы, также производителем заявлено использование исключительно японских конденсаторов.

Что немаловажно для блоков питания данного формата — длина корпуса у всех моделей Corsair SF стандартная, а не увеличенная. Это минимизирует возможные проблемы с совместимостью при установке в компактные корпуса, но не стоит забывать, что узел сопряжения съемных проводов также занимает определенное место, поэтому в некоторых корпусах сложности при монтаже все-таки могут возникнуть.

Нам предстоит познакомиться с младшей моделью из данной серии — блоком питания Corsair SF450.

Упаковка блока питания Corsair SF450

Поставляется блок питания в упаковке средних размеров — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков. Типично для среднебюджетных решений в оформлении использовано сочетание черного и желтого цветов.

Корпус блока питания — черного цвета, с мелкой фактурой. Покрытие можно считать матовым. Размеры корпуса, как указано выше, стандартные: длина около 100 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 115 мм. Впрочем, данное замечание актуально для всех блоков питания со съемными проводами.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 450 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Corsair SF450

Длина проводов и количество разъемов

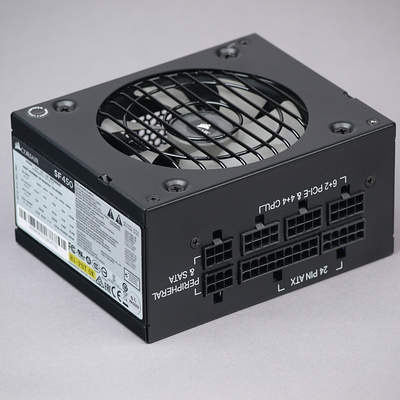

Провода и разъемы блока питания Corsair SF450

Модульные
до основного разъема АТХ — 31 см
до процессорного разъема 8 pin SSI — 41 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 41 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 41 см
до первого разъема Peripheral Connector («молекс») — 10 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 11 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector4эргономичные
15 pin Serial ATA Connector4на одном шнуре
4 pin Floppy Drive Connector

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы. Для компактных корпусов эта возможность особенно актуальна. Положительно стоит оценить расположение разъемов питания видеокарты на разных шнурах, что добавляет удобства в случае видеокарты с единственным разъемом питания.

Провода у блока питания относительно короткие, но так как он в первую очередь предназначен для компактных корпусов, подобной длины в большинстве случаев будет вполне достаточно. С другой стороны, можно было бы укомплектовать блок питания проводами разной длины для основных разъемов питания, так как в миниатюрных корпусах укладка проводов представляет собой довольно затратную по трудоемкости задачу, поэтому лучше иметь набор проводов разной длины, раз уж все провода у блока питания съемные.

Количество разъемов и их взаиморасположение на шнурах тоже стоит оценивать с оглядкой на использование в компактных корпусах — для типовых систем с одним или двумя накопителями этих разъемов вполне достаточно. Однако производитель мог бы проявить творческий подход к комплектации корпуса различными переходниками, чтобы минимизировать число подключаемых шнуров питания в будущем системном блоке. Например, не помешал бы переходник с SATA Power на периферийный разъем, так как нужда в разъеме последнего типа в случае компактных корпусов обычно исчезающе мала, а так можно было бы обойтись одним шнуром питания для всех устройств. Также хотелось бы видеть переходник на разъем питания низкопрофильных приводов для оптических дисков.

К тому же в некоторых компактных корпусах подключение накопителей к одному шнуру питания затруднено из-за конструкции корпуса, поэтому иногда удобней использовать два шнура разной длины, но тут, к сожалению, такого выбора нет.

Система охлаждения

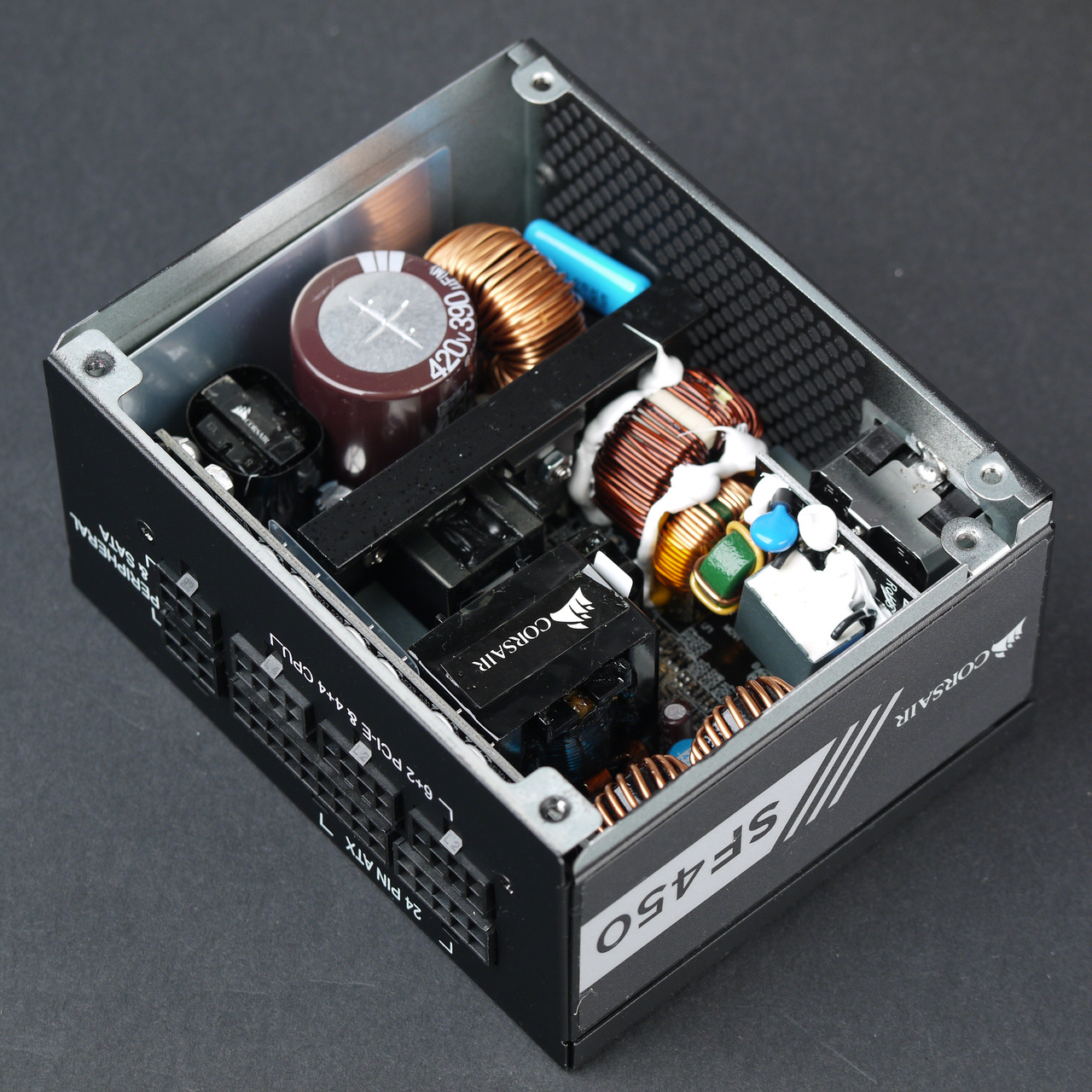

Вид платы блока питания Corsair SF450

Компоновка элементов внутри блока питания демонстрирует грамотный подход разработчиков к вопросу охлаждения. Основные нагревающиеся элементы расположены вдоль потока воздуха, выходящего из БП, а не поперек его, как это реализовано в некоторых моделях формата SFX. Проводов внутри объема блока питания также минимум — все собрано на перемычках или контактах без использования гибких соединений, что позволяет освободить место для более эффективного воздухообмена внутри корпуса БП, а также снизить аэродинамическое сопротивление воздушному потоку, создаваемому вентилятором.

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

Высоковольтные силовые элементы установлены на радиатор средних размеров, транзисторы синхронного выпрямителя установлены с оборотной стороны основной печатной платы, элементы импульсных преобразователей каналов +3.3VDC и +5VDC размещены на дочерней печатной плате, установленной вертикально.

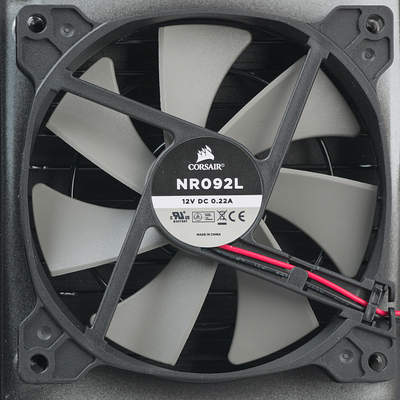

Вентилятор блока питания Corsair SF450

В блоке питания установлен вентилятор Corsair NR092L типоразмера 92 мм, имеющий скорость вращения 3950 оборотов в минуту при номинальном питании напряжением 12 В. Вентилятор основан на усовершенствованном подшипнике скольжения (Rifle Bearing). Выбор вентилятора с таким типом подшипника вызывает некоторые вопросы, связанные с долговечностью его работы в случае высоких нагрузок. Обычно в блоках питания данного формата устанавливаются вентиляторы на подшипниках качения или гидродинамических, поэтому вентилятор на подшипнике скольжения с винтовой нарезкой представляется тут не лучшим выбором, особенно с учетом достаточно высокой скорости вращения вентилятора.

Конденсаторы, установленные в блоке питания, преимущественно японского происхождения: Nippon Chemi-Con серий KMW и KMG, Rubycon. Часть полимерных конденсаторов произведена компанией Capxon.

Тестирование блока питания

Работа на максимальной мощности Corsair SF450

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

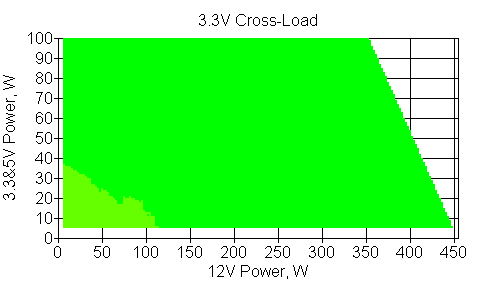

Отклонения по линии +3.3 VDC

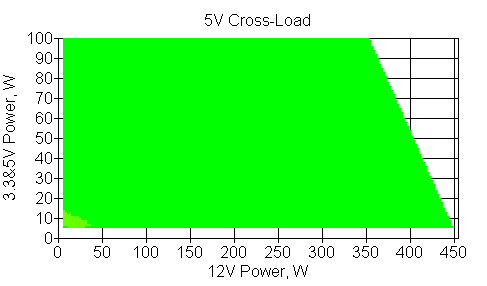

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. Впрочем, отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают одного процента во всем диапазоне мощности, что является отличным результатом. По остальным каналам отклонения также очень низкие — в пределах двух процентов.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать достаточно мощные видеокарты уровня GTX 980 Ti.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности хватит с приличным запасом.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае процессора максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%, что позволяет использовать почти любой десктопный процессор для сокета LGA1150/51 или даже LGA2011-3, в том числе с разгоном, так как налицо высокая практическая нагрузочная способность шины +12VDC.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

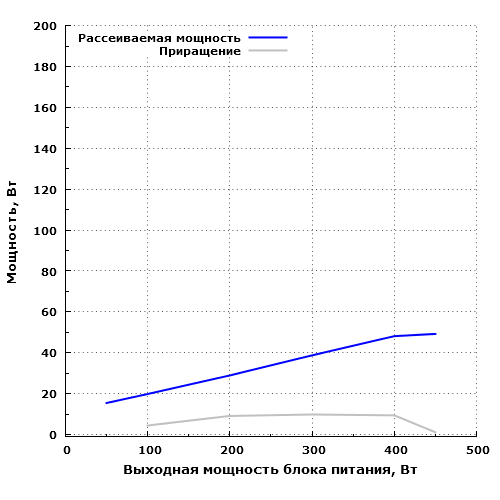

Рассеиваемая мощность Corsair SF450

На максимальной мощности блок питания рассеивает около 49 Вт, а 40 Вт он рассеивает на мощности порядка 310 Вт. Это очень достойные, хотя и не рекордные значения.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0950,4
STB0,070,2
Zload0,1056,3

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 6,5 Вт. Потребление в режиме холостого хода не является рекордно низким, но в сравнении с решениями схожей мощности Corsair SF450 более чем конкурентоспособен.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

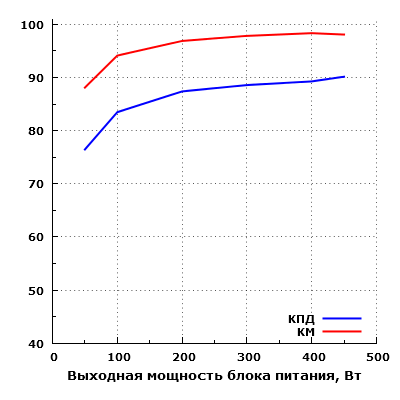

Эффективность Corsair SF450

Эффективность БП находится на вполне достойном уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 200 до 450 ватт, максимальное зарегистрированное значение составило около 90,14% на мощности 450 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76,45%.

Интересно, что КПД данной модели возрастает от минимальной мощности к максимальной и на максимальной достигает самого высокого значения. Обычно это говорит о том, что базовой в серии является модель БП высокой мощности, а младшие модели разрабатываются путем некоторой переработки этой старшей модели.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А15,4

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

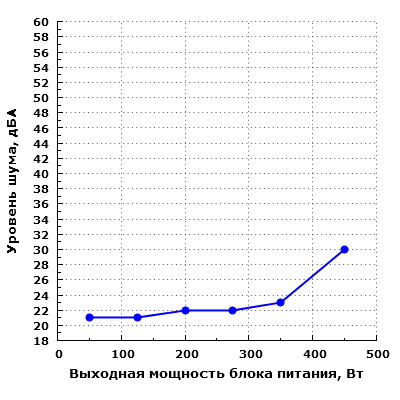

Уровень шума Corsair SF450

Шум блока питания находится на экстремально низком уровне вплоть до мощности нагрузки 350 Вт включительно. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью.

На максимальной мощности шум блока питания достигает 30 дБА с расстояния 0,35 метра — это значение можно считать пониженным относительно типичных значений для жилых помещений в дневное время суток. И очень сомнительно, что остальные компоненты системного блока будут издавать меньше шума при такой потребляемой мощности.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
STB5

В данном случае уровень шума электроники в режиме ожидания минимален.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

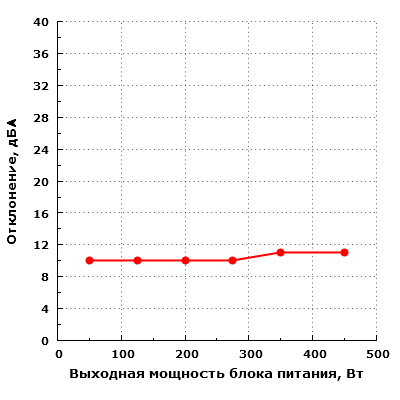

Уровень шума электроники (отклонение) Corsair SF450

В измеренном диапазоне мощности уровень шума электроники находится на сравнительно невысоком уровне, то есть фактически с любого разумного расстояния шума не слышно, хотя он безусловно присутствует и определенным образом отражается на показаниях шумомера при измерениях и на бо́льших расстояниях. Но в реальных условиях вычленить именно шум электроники БП в собранном системном блоке будет почти невозможно. Тем не менее, людям с высокой чувствительностью к звукам подобного типа стоит учитывать особенность данной модели блока питания.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

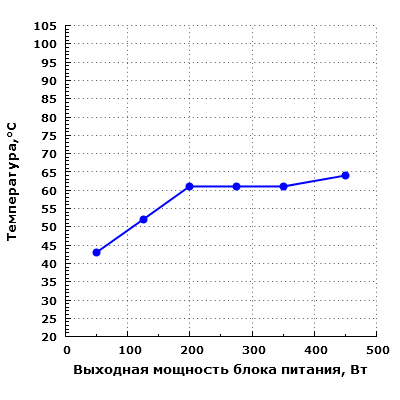

Тепловой режим Corsair SF450

В данной модели включение и выключение вентилятора производится только в зависимости от температуры на термодатчике, а не как в других гибридных блоках питания Corsair — в зависимости от температуры и от мощности. Стоит отметить, что разработчикам удалось создать такую систему охлаждения, которая обеспечивает отсутствие резких колебаний температуры при работе на постоянной мощности, что само по себе является нелегкой задачей.

Включается вентилятор при приближении к температуре около 60 градусов, выключается — около 58 градусов, то есть диапазон достаточно узкий. Этим фактом обусловлено наличие частых циклов старт/стоп при работе на мощности 200—275 Вт. На мощности 125 Вт блок питания может долговременно работать с остановленным вентилятором. На мощности 350 Вт и выше вентилятор вращается постоянно, но в некоторых случаях может изменять скорость вращения — видимо, система регулирования имеет высокую скорость срабатывания, что иногда проявляется таким вот образом.

При работе на мощности от 200 до 350 Вт температура конденсаторов находится на уровне около 60 градусов, что можно считать вполне приличным результатом, если учесть отсутствие резких колебаний температуры, связанных с остановкой и запуском вентилятора. На более низких номиналах мощности температура конденсаторов гораздо ниже. На максимальной мощности температура конденсаторов достигла значения 64 градуса, что является удовлетворительным показателем.

Функционирование при повышенной температуре

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная4616
125 Вт210
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная673
125 Вт575

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Corsair SF450 продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях увеличился на максимальной мощности до 46 дБА (+16 дБА), а на мощности 125 Вт составил те же 21 дБА (вентилятор вращался).

Термонагруженность на максимальной мощности немного возросла: температура конденсаторов повысилась на 3 градуса и составила 67 градусов, что можно считать нормальным. На мощности 125 Вт термонагруженность также увеличилась — температура возросла на 5 градусов и составила 57 градусов.

Результаты теста продемонстрировали наличие хорошего запаса производительности у системы охлаждения блока питания и возможность его работы при повышенной температуре окружающего воздуха без сильного повышения уровня шума при невысоких нагрузках. На максимальной мощности акцент смещен в сторону эффективности охлаждения, а не в сторону низкого уровня шума.

Оценка потребительских качеств

Потребительские качества Corsair SF450 находятся на очень хорошем уровне, поскольку по всем основным параметрам его оценки весьма достойные. Так, на очень высоком уровне находится акустическая эргономика данной модели, что является большим плюсом. Экономичность этого БП также вполне приличная, особенно если сравнивать с решениями аналогичной мощности. К электрическим характеристикам тоже нет никаких претензий. Набор разъемов и длина проводов, возможно, кого-то и не устроят, но для компактных корпусов данная конфигурация вполне подойдет. А вот распределение разъемов по шнурам питания не всегда может оказаться удобным.

Итоги

Стоит отметить, что компания Corsair не посчитала нужным укомплектовать данную модель переходником для установки блоков питания формата SFX на посадочное место БП формата ATX, представляющим собой пластину с восемью отверстиями, а предлагает приобретать этот переходник отдельно.

Corsair SF450 — это один из самых удачных вариантов блоков питания формата SFX на рынке в настоящее время, объединяющий компактные размеры, очень хорошую акустическую эргономику, отличные электрические характеристики, а также весьма качественное исполнение. Упомянем и наличие фирменной гарантии от производителя сроком 7 лет.

За оригинальную конструкцию и отличные потребительские качества мы вручаем блоку питания Corsair SF450 редакционную награду за текущий месяц.


Блок питания Corsair SF450 предоставлен на тестирование производителем
