Блок питания Corsair AX860

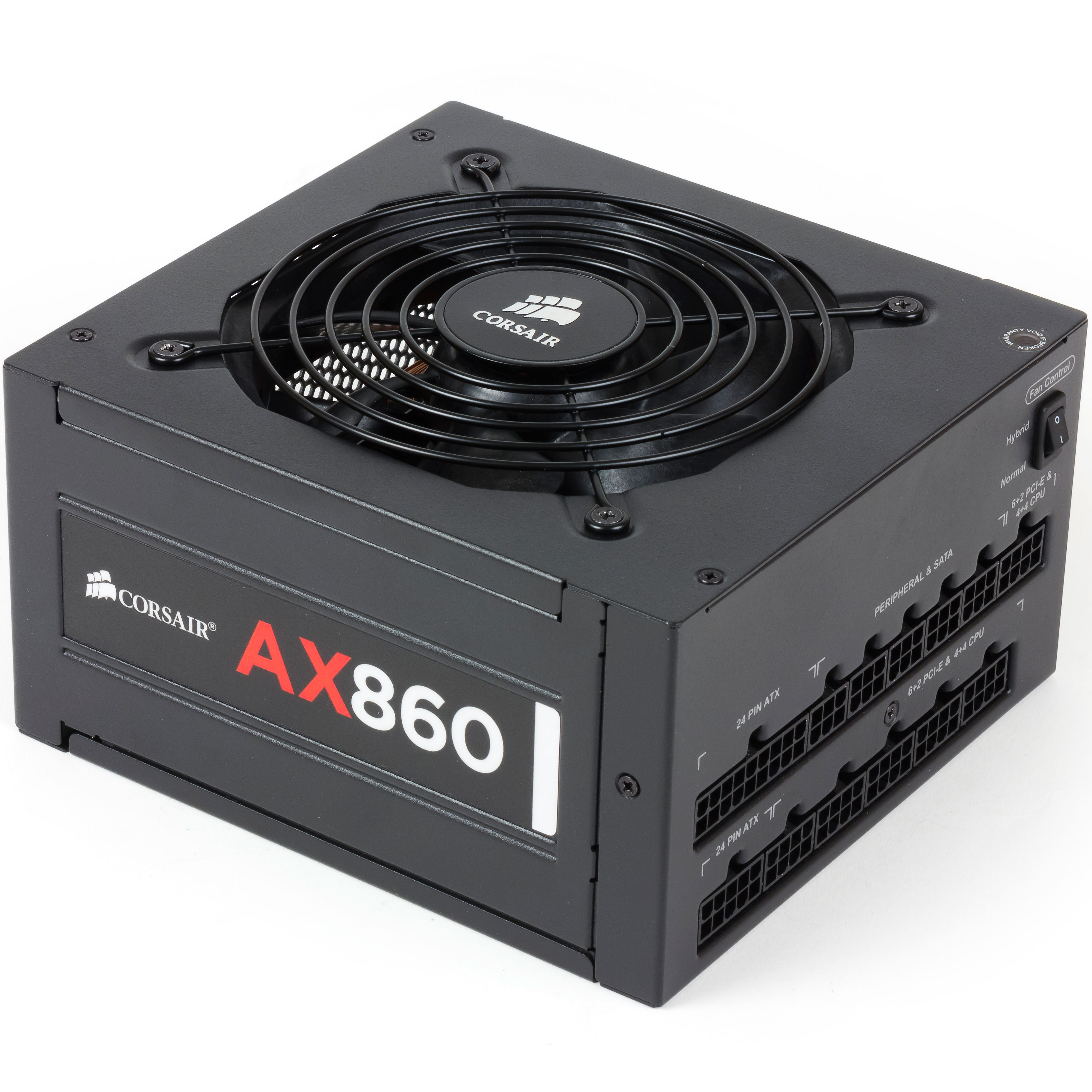

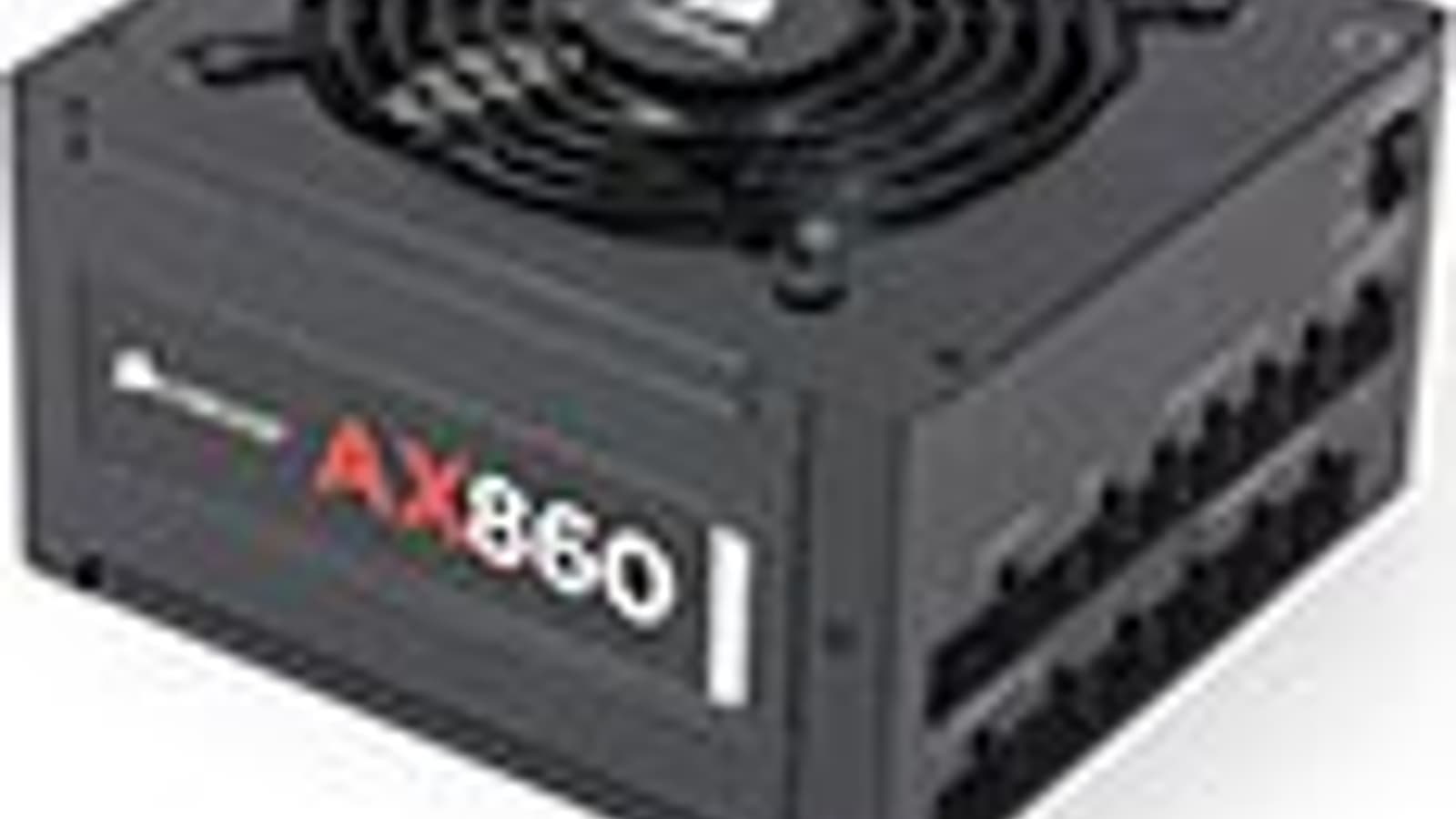

Внешний вид блока питания Corsair AX860
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В ноябре 2012 года были анонсированы четыре модели, представляющие продукцию компании Corsair в секторе топовых решений высокой мощности. Почти одновременно с этим весьма заметным событием произошло переименование серий блоков питания, предлагаемых Corsair. Последнее осталось почти никем не замеченным, но таким образом производитель вполне удачно ушел от несоответствия названия старшей серии: если раньше она называлась Professional Series Gold и в нее входили блоки питания, имеющие сертификат 80 Plus Gold, то с появлением новых моделей, имеющих уже сертификат 80 Plus Platinum, стоило ожидать появления новой серии или переименования старой, что в итоге и случилось. Аналогичным образом были переименованы и другие серии в гамме Corsair. Так что теперь на сайте компании можно наблюдать простые двухбуквенные обозначения вместо фраз из двух-трех слов, которые было довольно сложно запоминать.

Что касается новинок — AX760, AX860 и AX760i, AX860i, — то, несмотря на тот факт, что представлены они одновременно, конструктивно они собой представляют продукты на двух различных платформах и с разными системами охлаждения. Если первая пара моделей предположительно изготавливается на мощностях Seasonic, то вторая скорее всего создана в сотрудничестве с Flextronics.

Есть у всех БП данной серии и общие моменты: полностью модульное подключение проводов для питания компонентов внутри системного блока, высококачественные японские конденсаторы, а также гибридная система охлаждения с пассивным режимом, но с разными настройками и разными вентиляторами.

Что касается ценовой политики, то тут разница в рекомендованных производителем ценах (для рынка США) для блоков питания одинаковой мощности составляет 20 долларов.

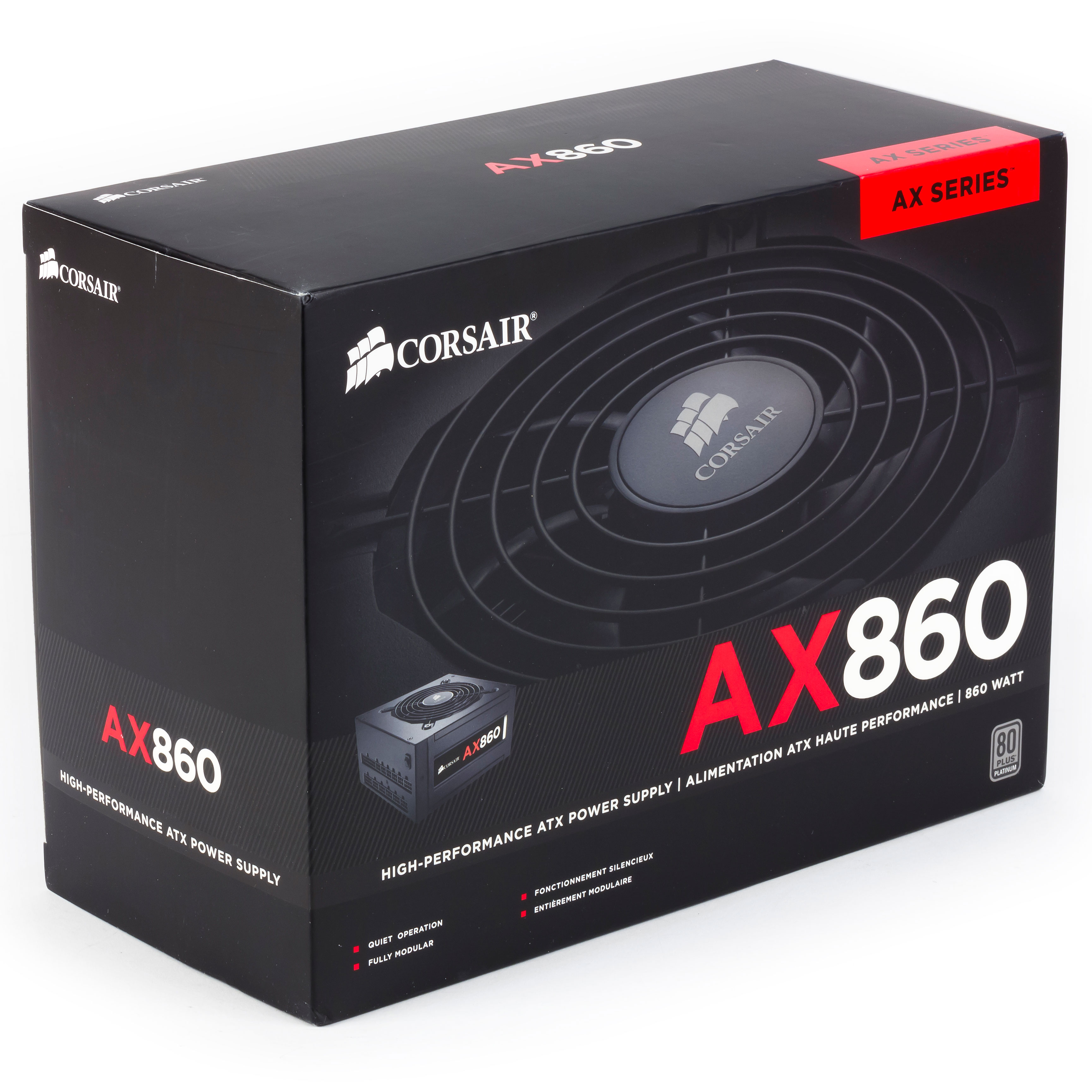

Упаковка блока питания Corsair AX860

Мы познакомимся с блоком питания Corsair AX860, который, в соответствии с названием, имеет максимальную выходную мощность 860 Вт и характеризуется наличием сертификата 80 Plus Platinum, а также использованием высококачественных конденсаторов японского и южнокорейского производства.

Корпус БП имеет матовое покрытие, качество окраски можно оценить как высокое. Длина модели — 160 мм, что не позволит использовать ее в некоторых компактных корпусах.

Поставляется блок питания в габаритной коробке без ручки для переноски. Упаковка двойная: под внешним бумажным конвертом находится типовая коробка из гофрированного картона. Оформление выполнено с преобладанием черного цвета, с белыми и красными элементами.

Характеристики

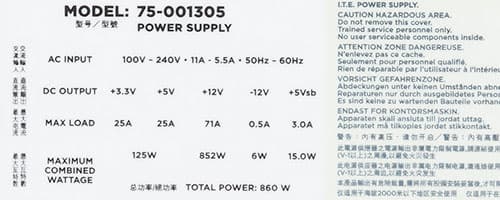

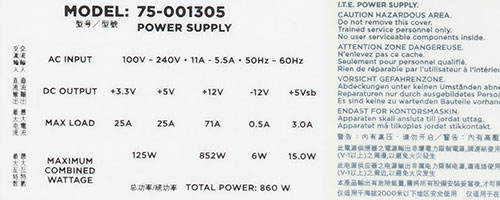

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 852 Вт (71 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,99 — это отличный показатель для блоков питания подобной мощности.

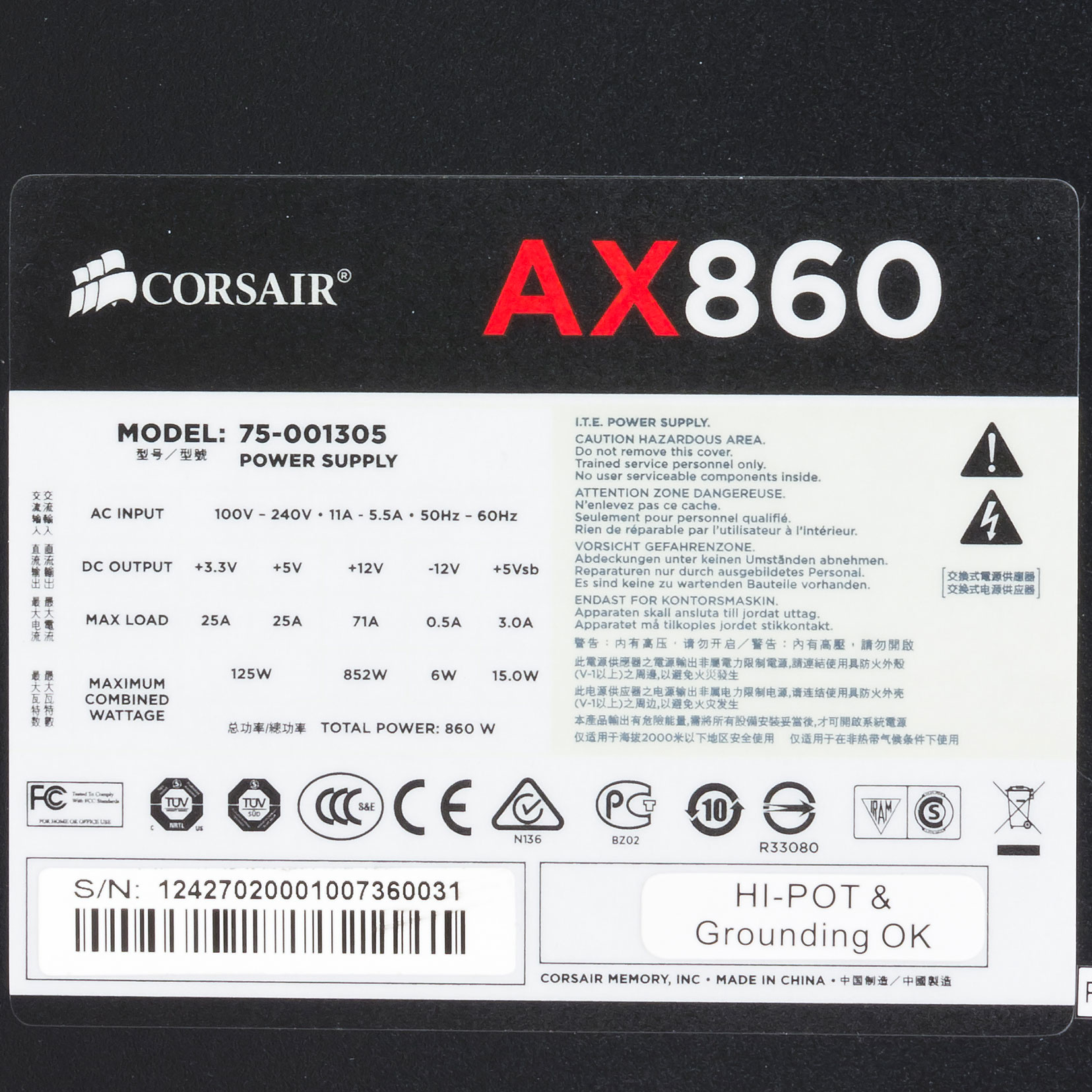

Характеристики блока питания Corsair AX860

Длина проводов и количество разъемов

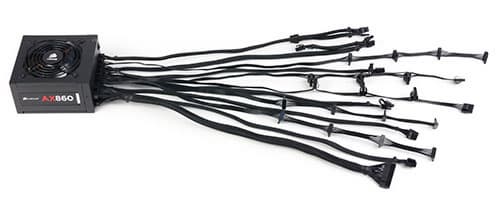

Провода и разъемы блока питания Corsair AX860

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до разъема питания FDD — 10 см
до разъема питания FDD — 10 см

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector6разборные
4 pin Peripheral Connector8эргономичные
15 pin Serial ATA Connector12на 3 жгутах
4 pin Floppy Drive Connector2переходник с периферийного

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не снимаются.

Количество разъемов и их размещение на жгутах проводов является оптимальным — в частности, разъемы SATA Power размещены на трех жгутах, что весьма удобно.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower и более, длина проводов до коннектора питания процессора может оказаться недостаточной.

Система охлаждения

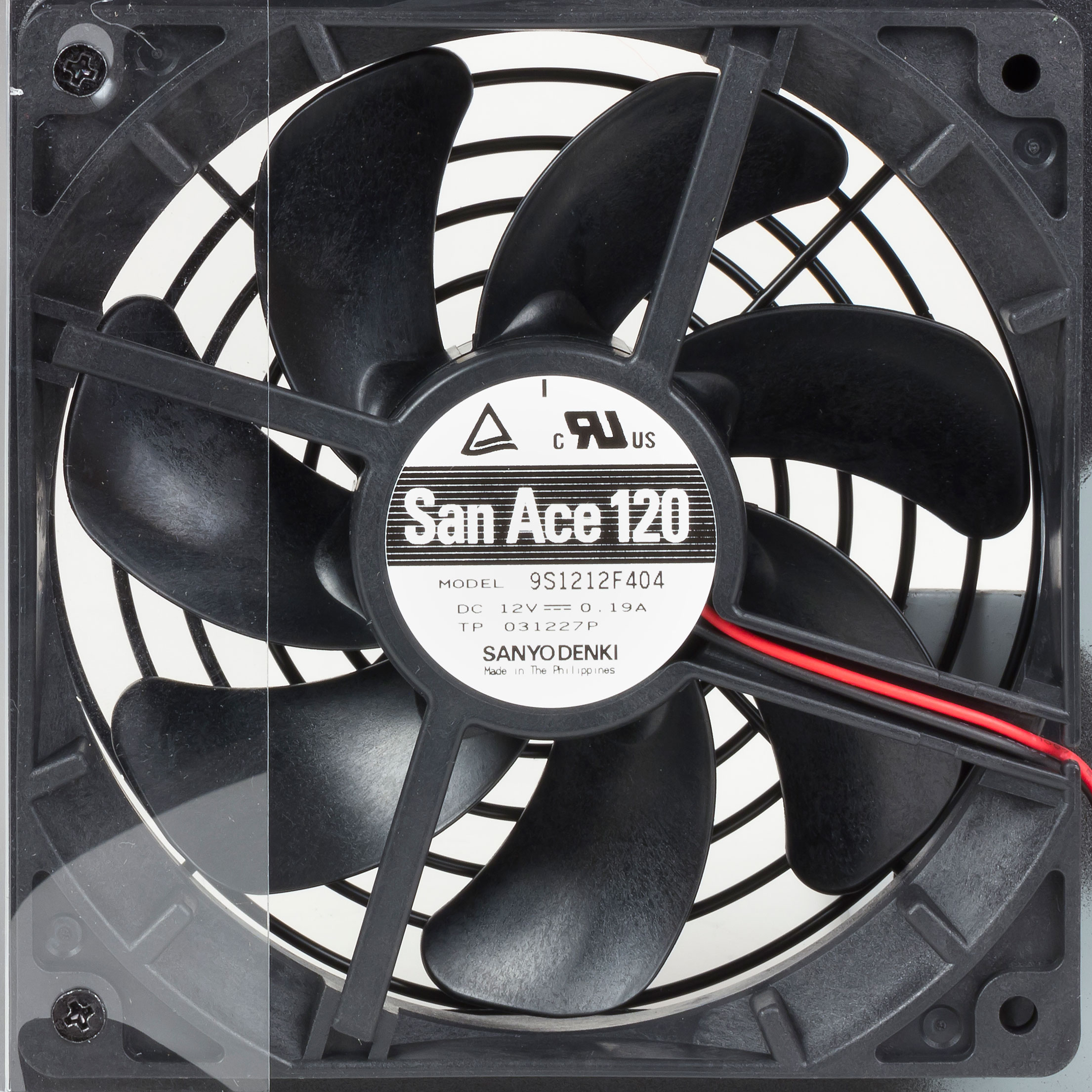

Вентилятор блока питания Corsair AX860

В блоке питания установлен вентилятор типоразмера 120 мм (9S1212F404), имеющий, по данным производителя, максимальную скорость вращения 2200 оборотов в минуту. Вентилятор основан на подшипнике качения. Произведен вентилятор японской компанией Sanyo Denki и относится к решениям с пониженным уровнем шума. Вентилятор имеет двухпроводное подключение.

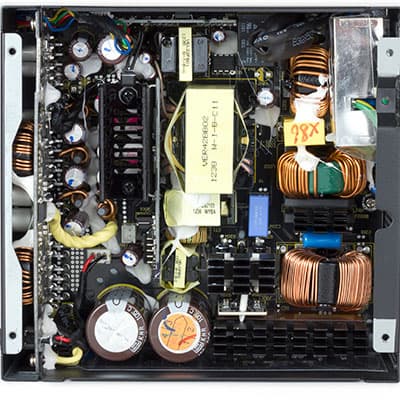

Вид платы блока питания Corsair AX860

Независимые преобразователи каналов +3.3VDC и +5VDC размещены на отдельной плате, совместно с выходными разъемами, и дополнительного теплоотвода не имеют, хотя в пластиковой накладке есть отверстия для конвекционного охлаждения, чего с учетом малой рассеиваемой мощности данного узла должно быть более чем достаточно.

Силовые элементы выпрямителя основного канала +12VDC расположены на дочерней плате, установленной вертикально, и при этом имеют дополнительное охлаждение: непосредственно к транзисторам прилегает теплосъемник сложной формы, к которому присоединен (крепление на двух винтах) теплорассеиватель П-образной формы. Интересно, что в данной конструкции предусмотрены отверстия для охлаждения батареи полимерных конденсаторов, установленных на плате под данной системой охлаждения. Вообще, полимерных конденсаторов в выходном каскаде очень много, причем не только в каналах +3.3VDC и +5VDC, но и в канале +12VDC.

Основной инвертор и элементы модуля APFC установлены на индивидуальных радиаторах, как и спаренная входная диодная сборка.

Таким образом, система охлаждении данной платформы полностью переработана — видимо, с целью увеличения времени работы блока питания в пассивном режиме.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair AX860

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение продолжительного времени. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

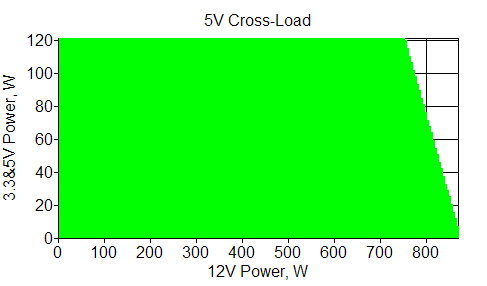

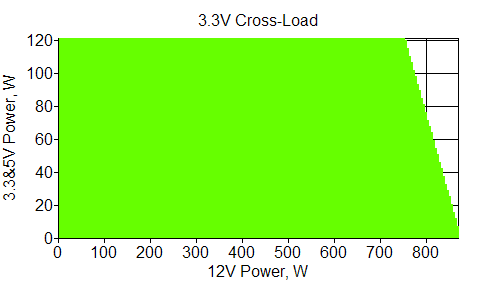

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические параметры данной модели если и не являются идеальными, то очень хорошими их назвать можно совершенно точно: отклонения по каналу +5VDC находятся в пределах одного процента, по каналам +12VDC и +3,3VDC — в пределах двух процентов во всем измеренном диапазоне мощности.

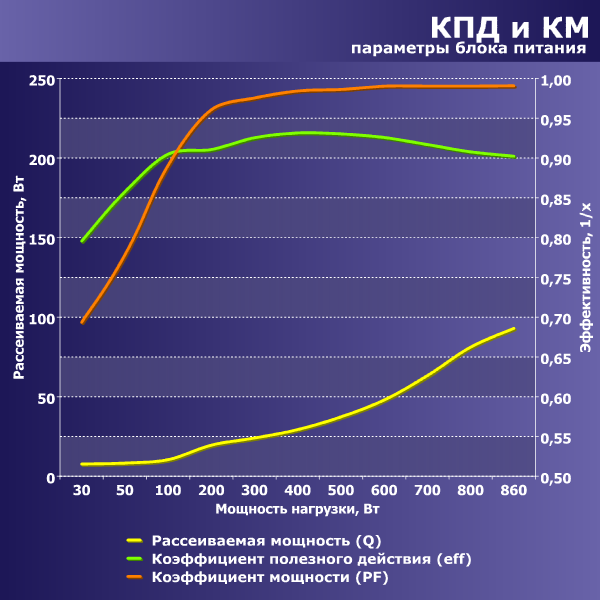

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 860 ватт, максимальное зарегистрированное значение составило чуть больше 93 процентов — на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 85,7 процентов, на мощности 30 Вт — около 79,5 процентов. В целом показатели отличные для современных блоков питания подобной мощности, и даже на малой мощности КПД весьма приличный.

График рассеиваемой мощности представляет собой относительно плавную линию.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 800 Вт.

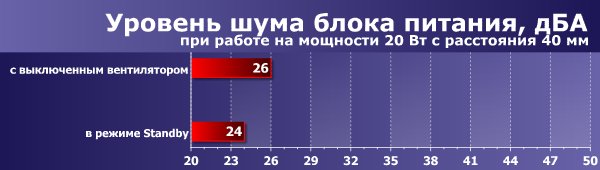

Измерение уровня шума

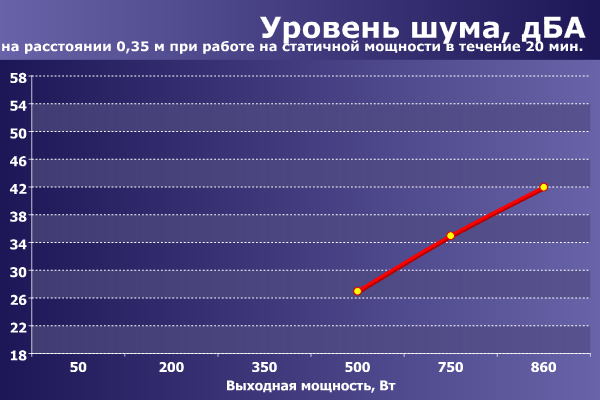

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении.

Система регулирования скорости вращения вентилятора у данной модели работает от температуры: при включении блока питания на мощности 500 Вт из холодного состояния вращение вентилятора начинается примерно через 17 минут при температуре окружающего воздуха около 23 градусов. Период работы вентилятора — около трех минут. Старт и остановка вентилятора проходят довольно плавно — уровень шума даже при вращающемся вентиляторе составляет около 27 дБА. Подобный уровень шума заметно ниже среднетипичного для жилого помещения в дневное время суток. Это значит, что уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

До мощности 350 Вт включительно работу блока питания можно считать условно бесшумной, так как вентилятор в условиях тестирования останавливался достаточно быстро даже при переходе из режимов со значительной мощностью нагрузки. При включении блока питания из холодного состояния с нагрузкой 350 Вт и менее вентилятор не начинает вращение продолжительное время.

Уровень шума электроники БП фактически не заметен на любом адекватном, с точки зрения реального практического использования, расстоянии. На расстоянии 40 мм от решетки вентилятора можно услышать небольшой шум — правда, не писк, а скорее среднечастотное шипение. Такой звук вполне типичен для современных блоков питания — ничего необычного тут нет, и он никак не мешает.

Акустическая эргономика данной модели находится на отличном уровне, и тут мы констатируем улучшение параметров по сравнению с предыдущей итерацией серии AX: блок питания способен работать в безвентиляторном режиме на существенно более высокой мощности, электроника также стала немного тише.

Оценка потребительских качеств

Потребительские качества модели находятся на очень хорошем, а местами и на отличном уровне. Подобным образом можно оценить электрические параметры, экономичность расхода электроэнергии, а также акустическую эргономику. Радует постепенное удлинение провода до разъема питания процессора, и возможно, что в следующей итерации длина проводов достигнет 70-75 см, что позволит без каких-либо проблем устанавливать БП в по-настоящему большие корпуса. Тем более, что все провода у данной модели съемные, и укомплектовать БП просто двумя разными по длине проводами не представляется очень сложным.

Итоги

Блок питания оставил очень хорошее впечатление прежде всего потому что имеет очень удачный набор потребительских качеств. Именно они поставлены в данной модели на первое место, а не уровень сертификата 80 Plus или какие-либо другие «особенности», которые никакого отношения к реальным потребительским качествам не имеют.

К сожалению, с учетом рекомендуемой стоимости для США, розничная цена этой модели в России скорее всего легко превысит 6000 рублей. Но, с другой стороны, средняя цена в московской рознице на AX850, который является предшественником AX860, составляет около 6600 рублей. И если цена на новинку не слишком сильно подпрыгнет вверх, то шансы на популярность в сегменте 850 Вт у данной модели хорошие. Впрочем, в России большей популярностью пользуются младшие представители серии AX: AX650 и AX750. И если для последнего уже есть смена в лице AX760, то для первого замены пока нет, а сам он уже покинул официальный сайт Corsair, что говорит о прекращении поставок этой модели и скором исчезновении ее из продажи.

Что касается блока питания Corsair AX860, то за отличный комплекс потребительских качеств и технических характеристик он удостаивается редакционной награды Original Design за март 2013 года.


Средняя текущая цена (количество предложений)
Блок питания Corsair AX860
Н/Д(0)


Блок питания Corsair AX860 предоставлен на тестирование производителем
