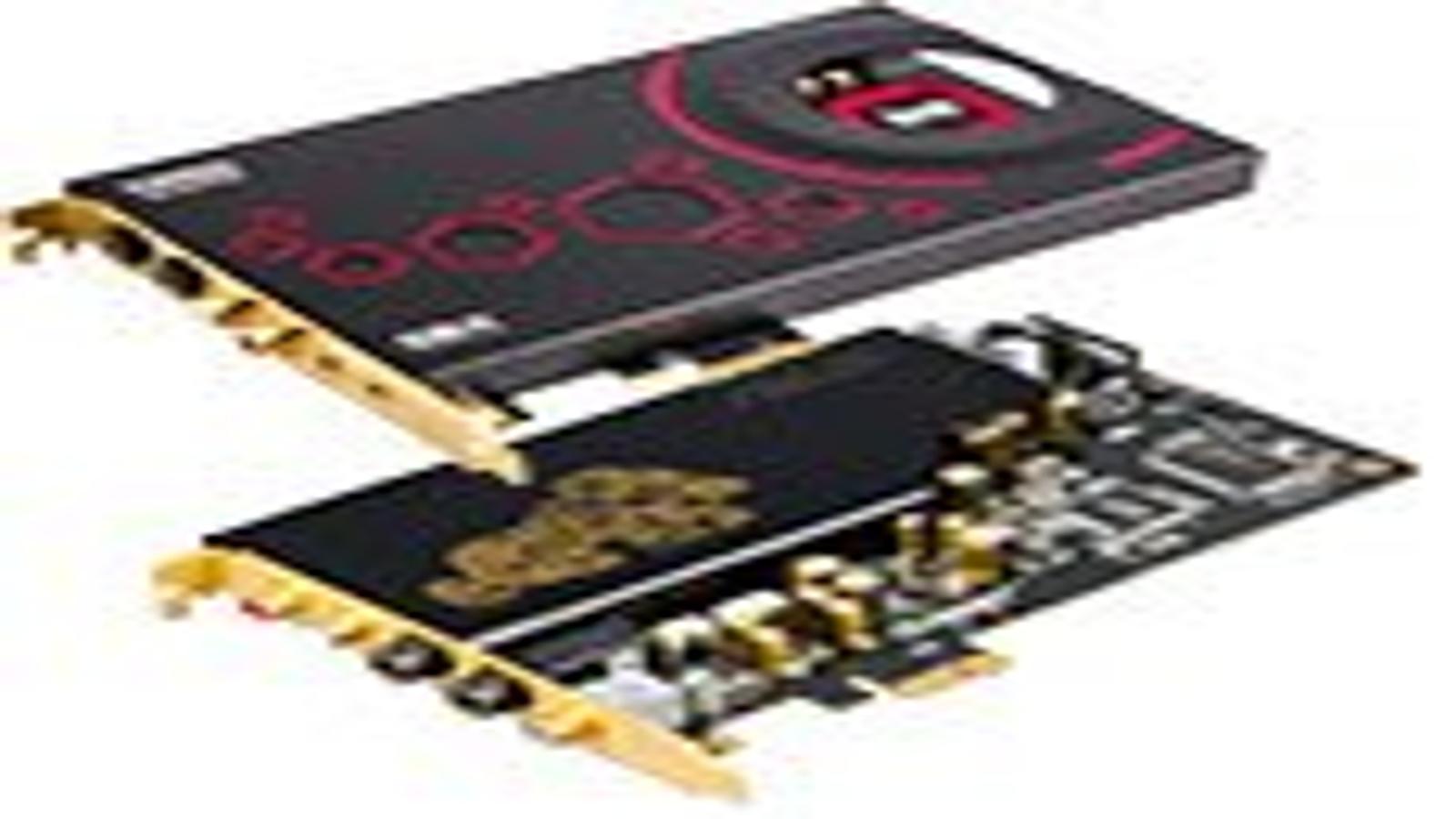

«Кристальный звук»: cравнительное тестирование звуковых карт высшей категории


Creative Sound Blaster ZxR
против Asus Xonar Essence STX,
май 2013

  • О проекте «Кристальный звук»
  • Сравнительное тестирование 2.1-акустики (ноябрь 2015)
  • Сравнительное тестирование активных стереоколонок (декабрь 2014)
  • Сравнительное тестирование активных стереоколонок (июль 2014)
  • Сравнительное тестирование стереоколонок Edifier и Microlab (апрель 2014)
  • Методика тестирования
  • Оборудование
  • Словарь терминов
  • Измерения
  • Награды
  • Выбор высококачественной звуковой карты — это одна из самых популярных и интересных тем форума iXBT «Цифровой звук» и любых других звуковых форумов. С проблемой выбора качественного источника звука может посоперничать только задача поиска подходящих акустических систем. И если по колонкам сравнение «Кристальный звук» проводится регулярно, то по звуковым картам мы только начинаем нашу работу.

    Итак, что может быть проще, чем спросить совета в форуме? Но даже будучи владельцем одной из звуковых карт, сложно дать совет, стоит ли ее покупать. Ведь удобство использования и личные предпочтения здесь не основное. Главное в звуковых устройствах — это качество звука. А оно слабо поддается объективному описанию и взвешиванию приборами, особенно когда характеристики устройств достигли пределов измерительной аппаратуры. Какой же выход? Ответ можно найти, например, в международных рекомендациях по экспертизе высококачественных звуковых устройств, признанных всеми экспертами мира, в том числе и нами. Нужно обязательно сравнивать карту с конкурирующими продуктами и с эталоном. Более того, делать это нужно по правильной методике, которая бы полностью исключала предвзятость эксперта. Задача непосильная не только для форума, но и практически невыполнимая для обычных СМИ. Дело это трудоемкое, затратное и неблагодарное — зачем этим заниматься, если есть более легкие пути создания материалов? Правильная объективная экспертиза звуковых устройств посильна только лидирующим изданиям, где работают признанные специалисты в области звука, имеющие профильное образование, занимающиеся звуком на профессиональной основе. Методика оценки также должна быть понятна и открыта общественности.

    Таким образом, мы объединили весь наш 15-летний опыт экспертизы в данном направлении. Но не пугаем читателей тоннами цифр и графиков, чтобы попытаться спрятаться за ними, а даем только полезную информацию из реальной жизни. Кратко и по делу.

    Звуковая карта Asus Xonar Essence STX уже знакома нашим читателям по статье Романа Кузнецова.

    О новом продукте Creative Sound Blaster ZxR рассказывает наш редакционный ролик в HD-разрешении (не забудьте при просмотре нажать кнопку «Оригинальный размер» и «Полный экран»):

    Основные технические характеристики звуковых карт, о которых вам нужно знать:

      Creative Sound Blaster ZxR Asus Xonar Essence STX
    Сигнал/шум (по паспорту), дБ:
    124 124
    Искажения (по паспорту), %
    нет данных >0,0003% (−110 дБ)
    ЦАП линейного выхода TI PCM1794 TI PCM1792А
    Сигнал/шум ЦАП (по паспорту), дБ
    127 127
    ЦАП многоканальных выходов TI PCM1798 отсутствует
    АЦП TI PCM4220 Cirrus Logic CS5381
    ОУ NJM2114, LM49710 NJM2114, LM4562
    HP Amp TI TPA6120A2 TI TPA6120A2
    Конденсаторы Nichicon Fine Gold Nichicon Fine Gold
    DSP 4-ядерный Creative SoundCore 3D Asus AV100 (C-Media Oxygen)
    Выходы

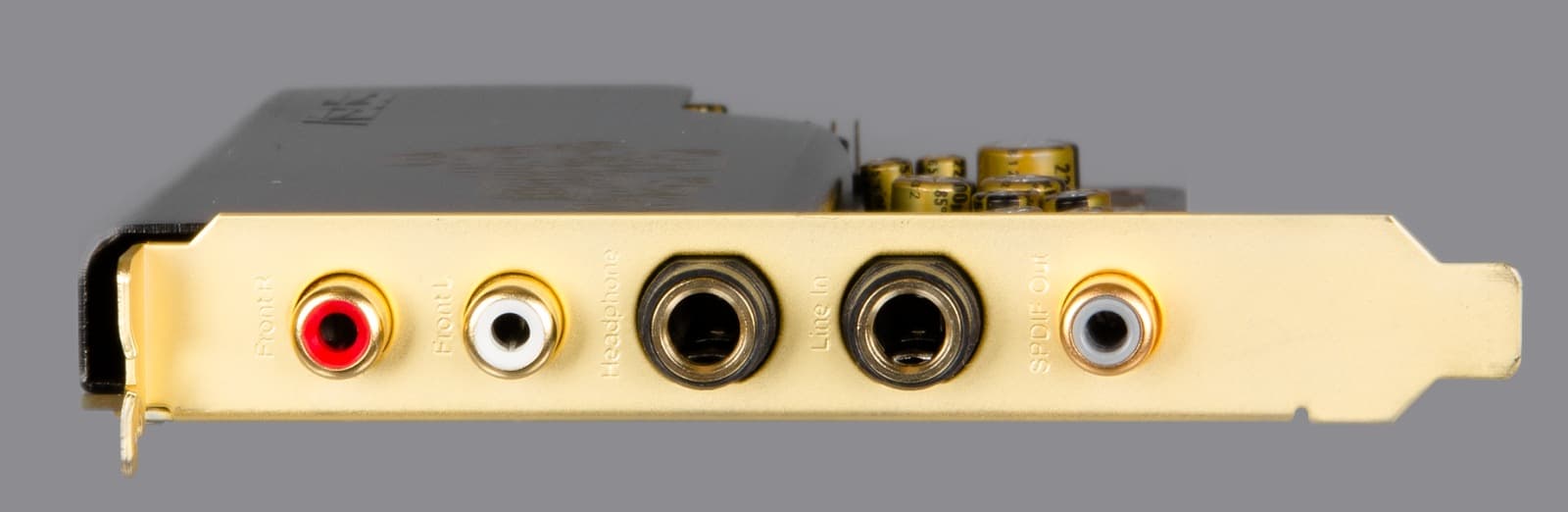

    Линейный RCA RCA
    Конфигурация 5.1 (доп. выходы миниджек) стерео
    Наушниковый большой джек (1/4″ TRS) большой джек (1/4″ TRS)
    Входы
    Линейный RCA большой джек (1/4″ TRS)
    Внутренний AUX нет есть
    Микрофонный большой джек (1/4″ TRS) нет
    Гарнитура (микрофон/наушник) большие джек (1/4″ TRS) + миниджеки (1/8″ TRS) на внешнем проводном ДУ внутренний разъем HD-Audio
    Цифровые интерфейсы
    выход оптический электрический/оптический
    вход
    оптический нет
    Обработка звука
    Выход Surround, Crystalizer, Bass, Smart Volume, Dialog Plus Dolby Digital Live/Dolby Headphone /Dolby Virtual Speaker /Dolby Pro-Logic II
    Вход CrystalVoice, Noise Reduction, Smart Volume Acoustic Echo Cancellation FX Focus Karaoke, FlexBass, VocalFX
    Поддержка игр EAX 5 HD (128 голосов) GX 2.5 Game Audio Engine (EAX2.0)
    Ссылка на описание: ru.creative.com ru.asus.com
    Розничная цена в Москве: 8000 руб. 5600 руб.

    Карта Creative Sound Blaster ZxR стоит дороже, но лучше укомплектована: есть выходы 5.1, а не стерео, есть внешний блок коммутации со встроенным стереомикрофоном.

    Карта Asus Xonar Essence STX появилась существенно раньше, чем Creative ZxR. Однако аудиофильские звуковые карты такого формата существовали всегда. Среди карт Creative можно вспомнить карты Audigy 2 Platinum Pro, X-Fi Elite Pro, X-Fi Titanium HD.

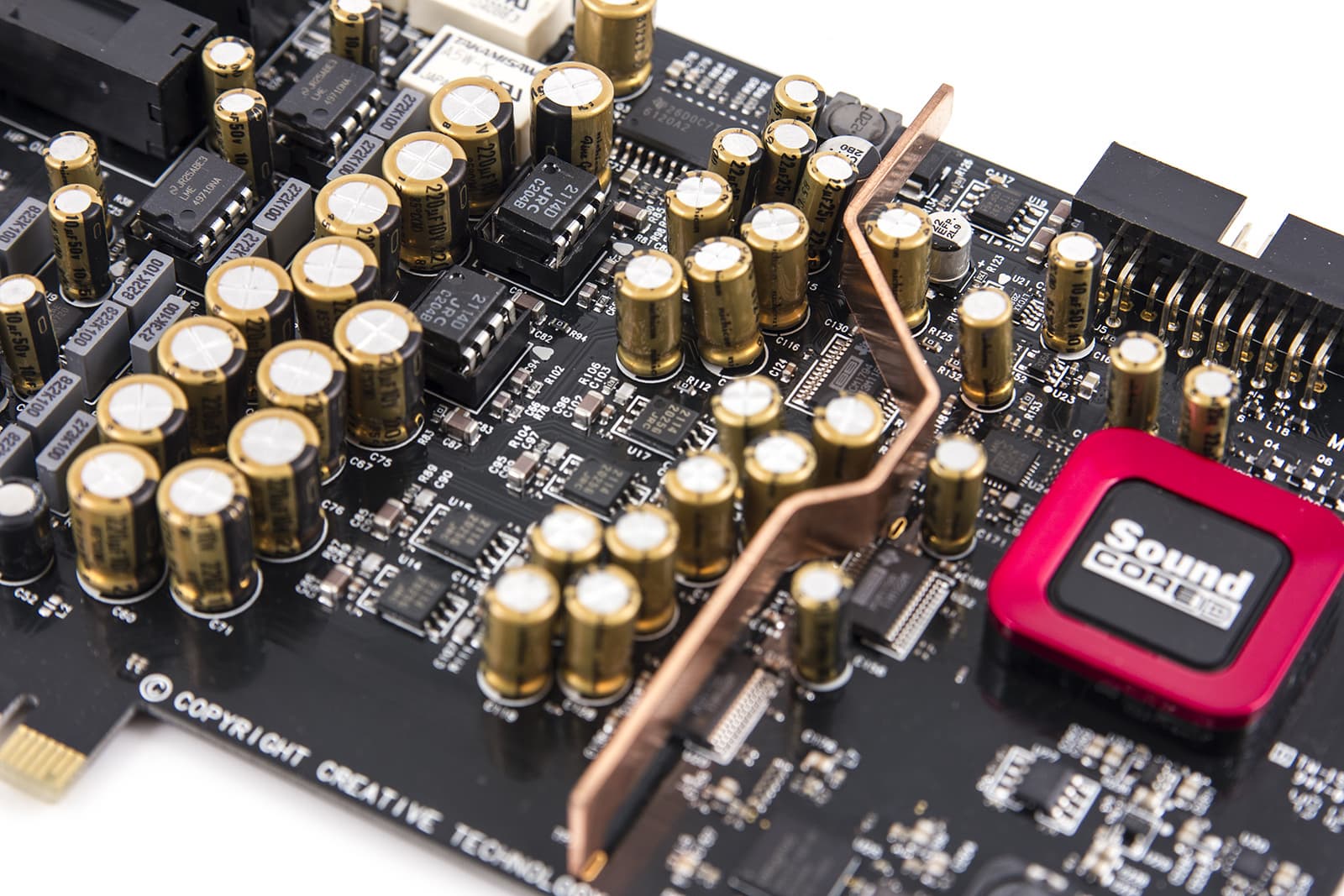

    Sound Blaster ZxR очень похожа на X-Fi Titanium HD. Например, полностью переняла у этой карты ЦАП, ОУ и схемотехнику. Однако теперь Creative не уступает Asus по наличию аудиофильских атрибутов: Nichicon Fine Gold, медная шина заземления, металлический экран, TRS-выход для Hi-End-наушников. Техническая эффективность этих мер близка к нулю. Здесь производитель, скорее, пошел на поводу у ожиданий покупателя. Первенство в этих атрибутах, впрочем, принадлежит не Asus, а картам Onkyo многолетней давности.

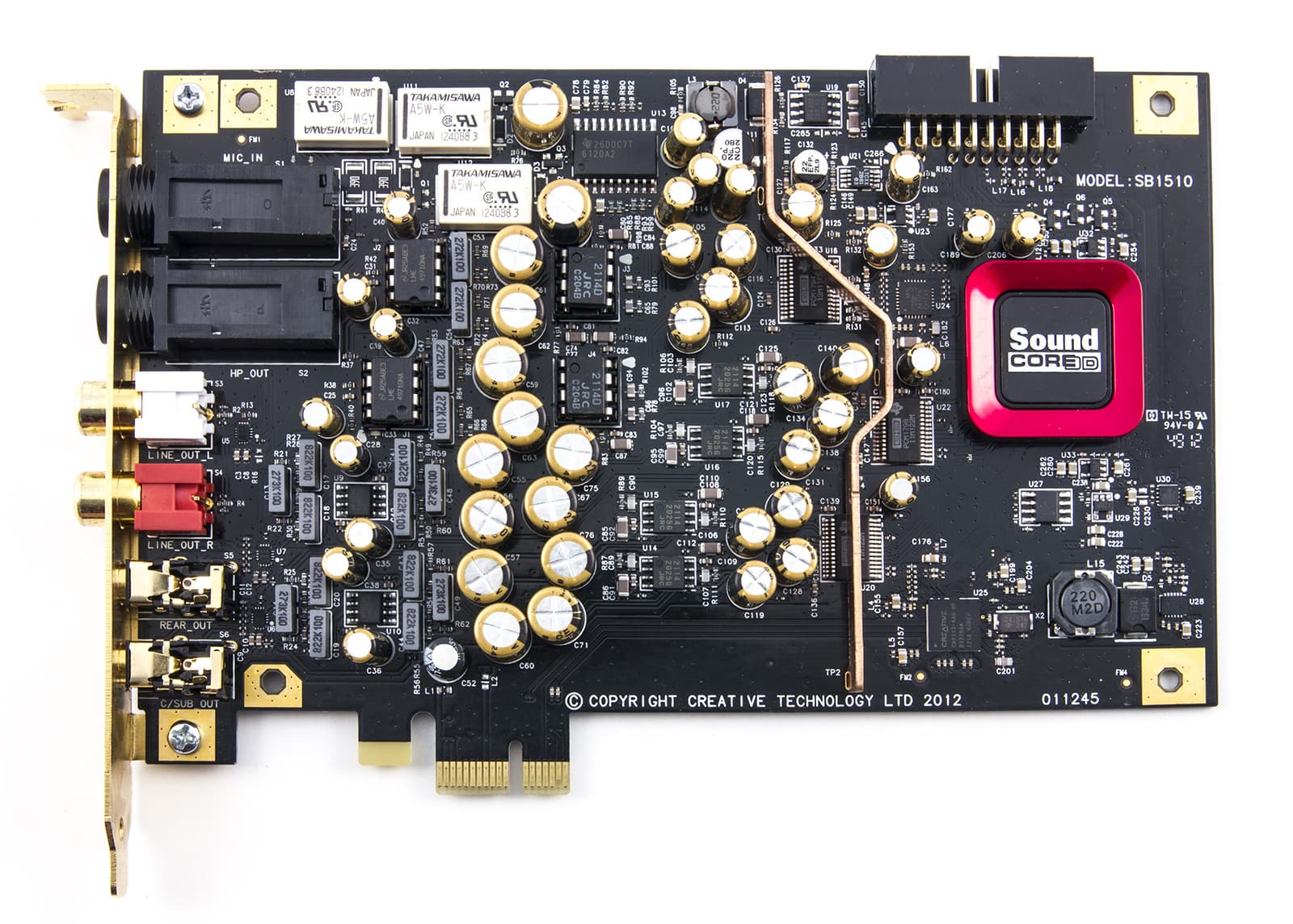

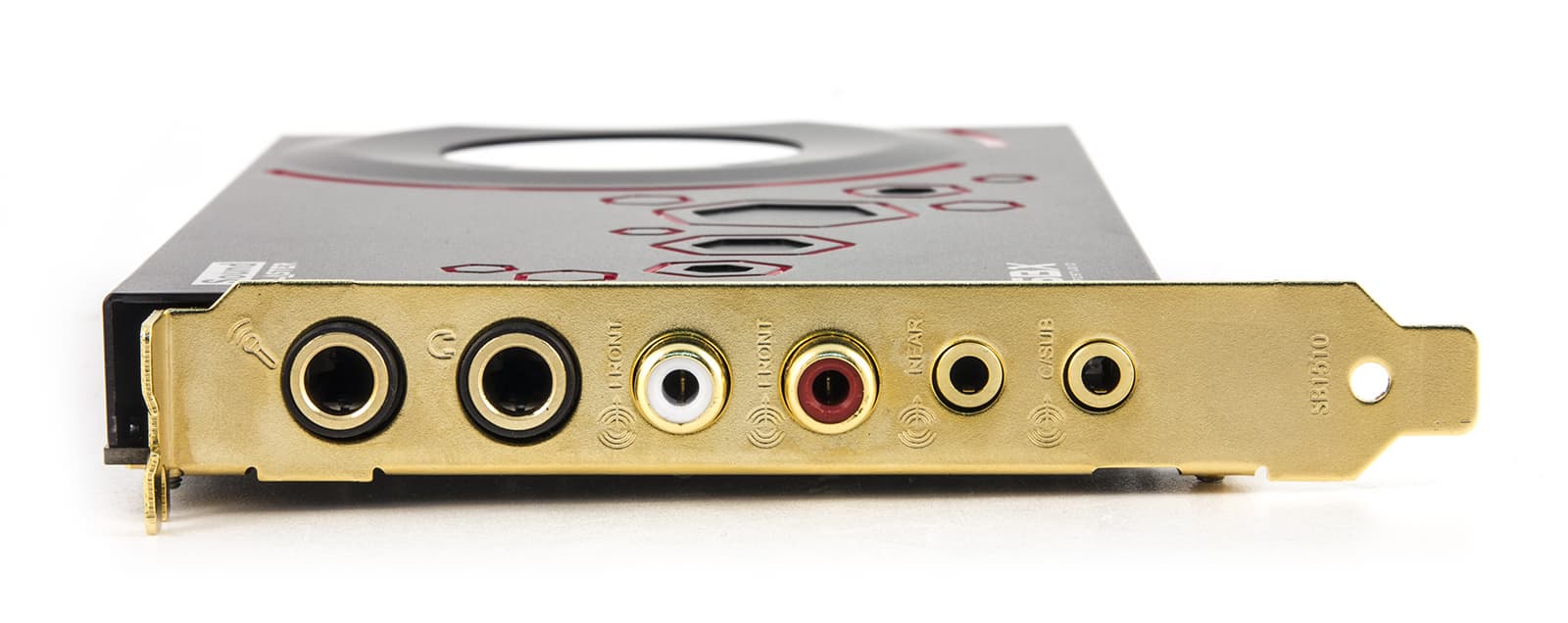

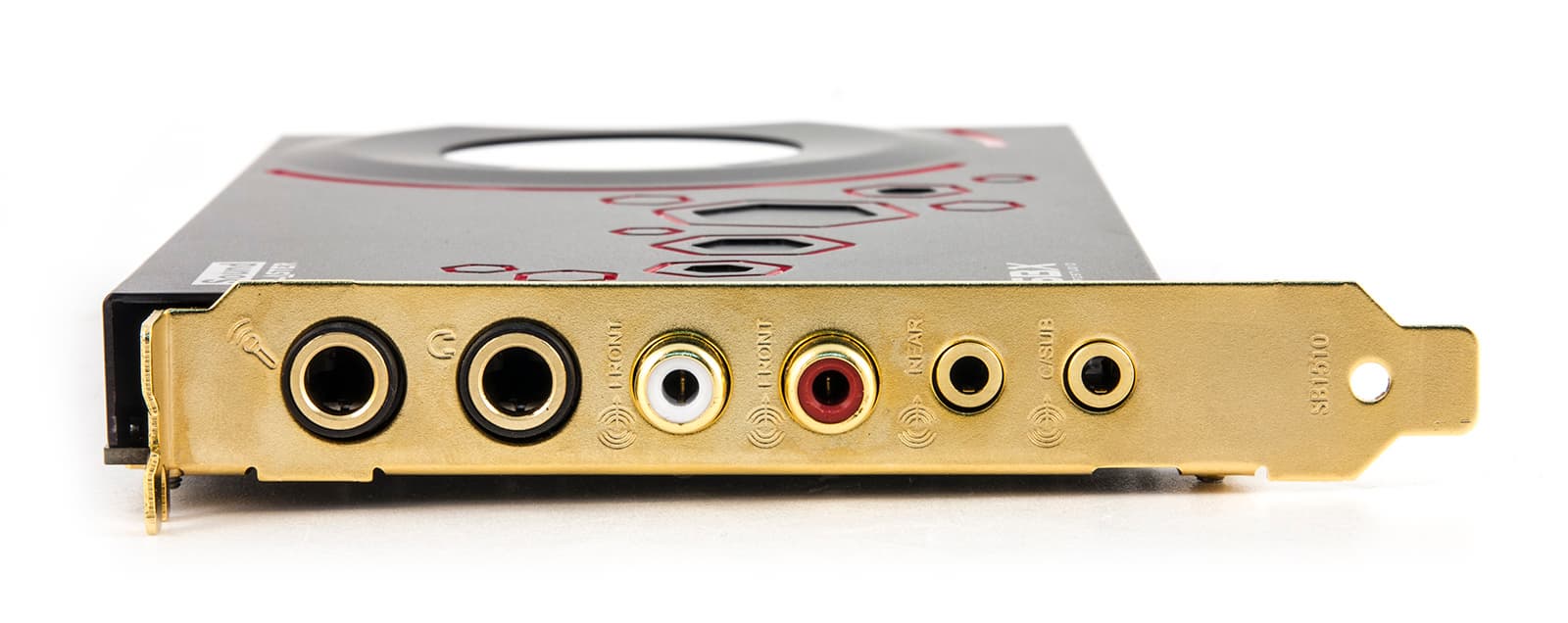

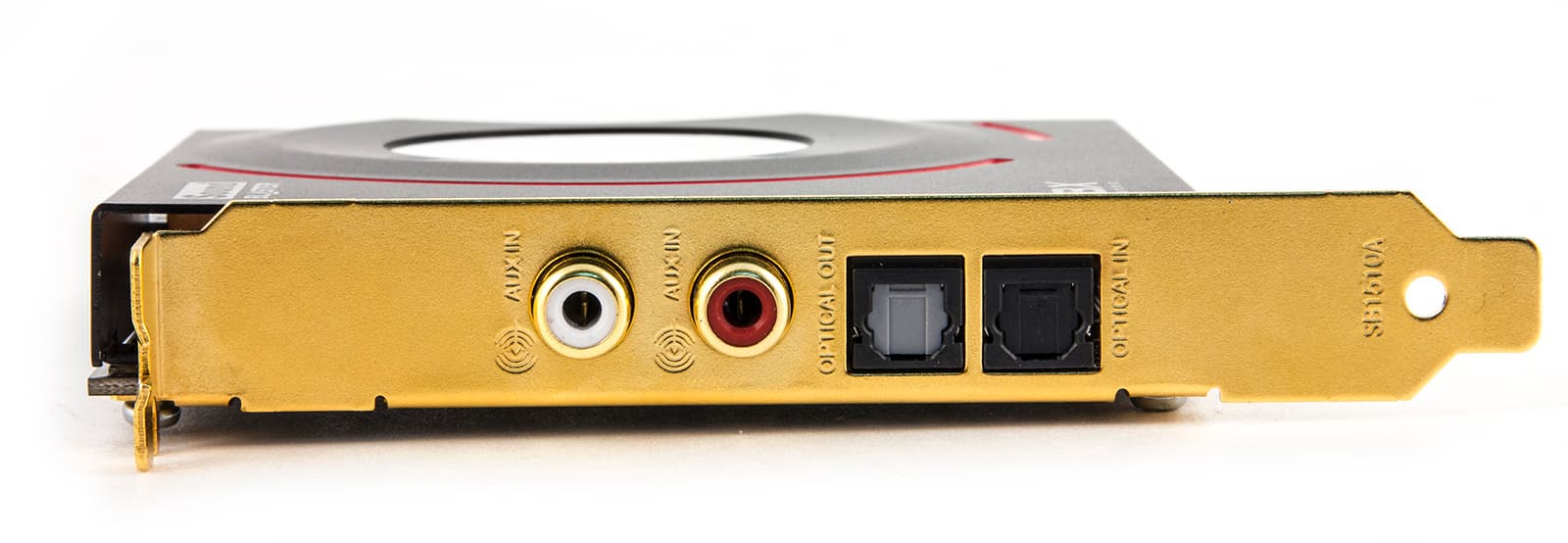

    Creative Sound Blaster ZxR

    Данная карта была представлена пресс-семплом. В финальном продукте не исключены небольшие изменения во внешнем виде и функциональности. В продаже модель появится в мае 2013 года.

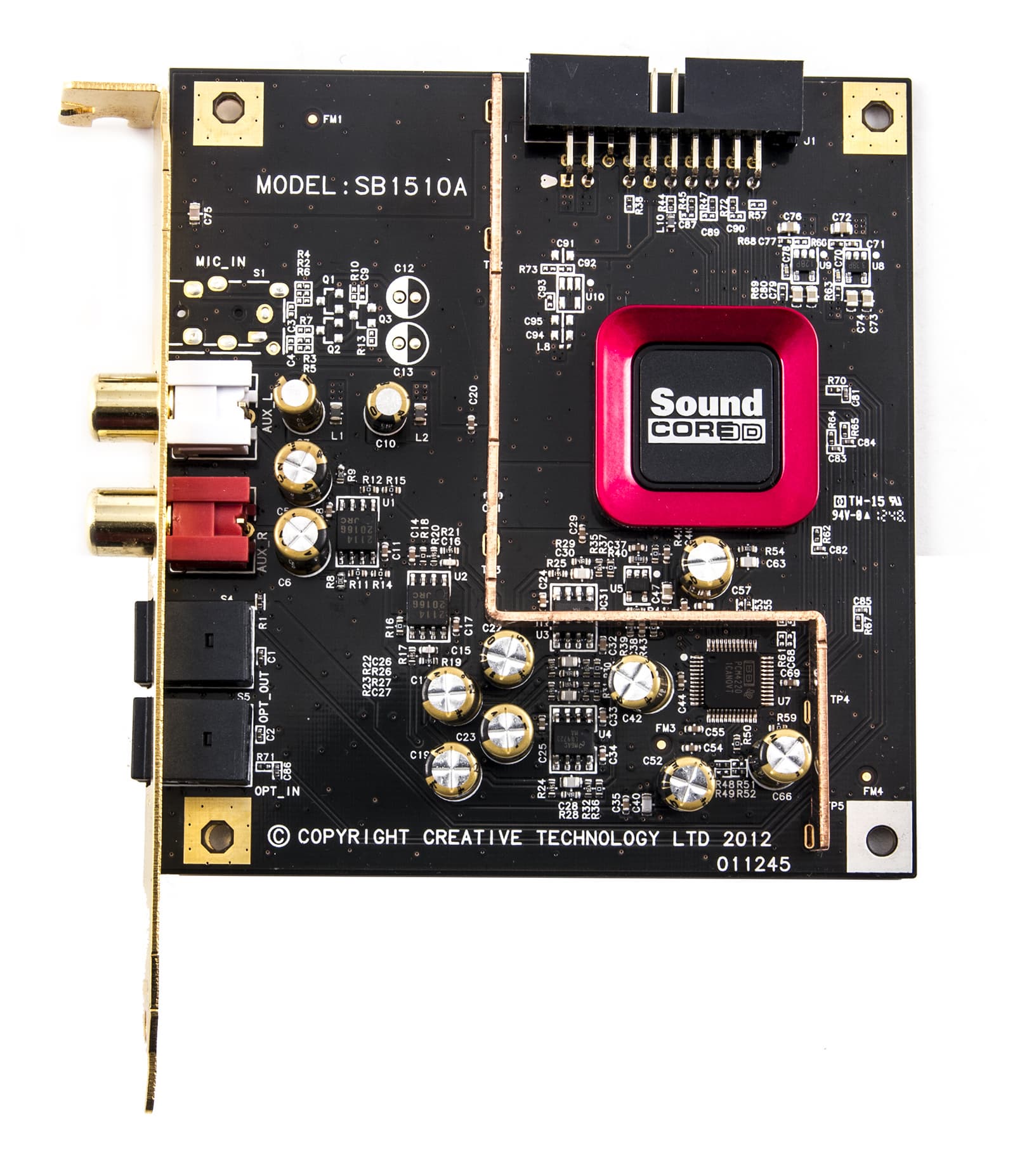

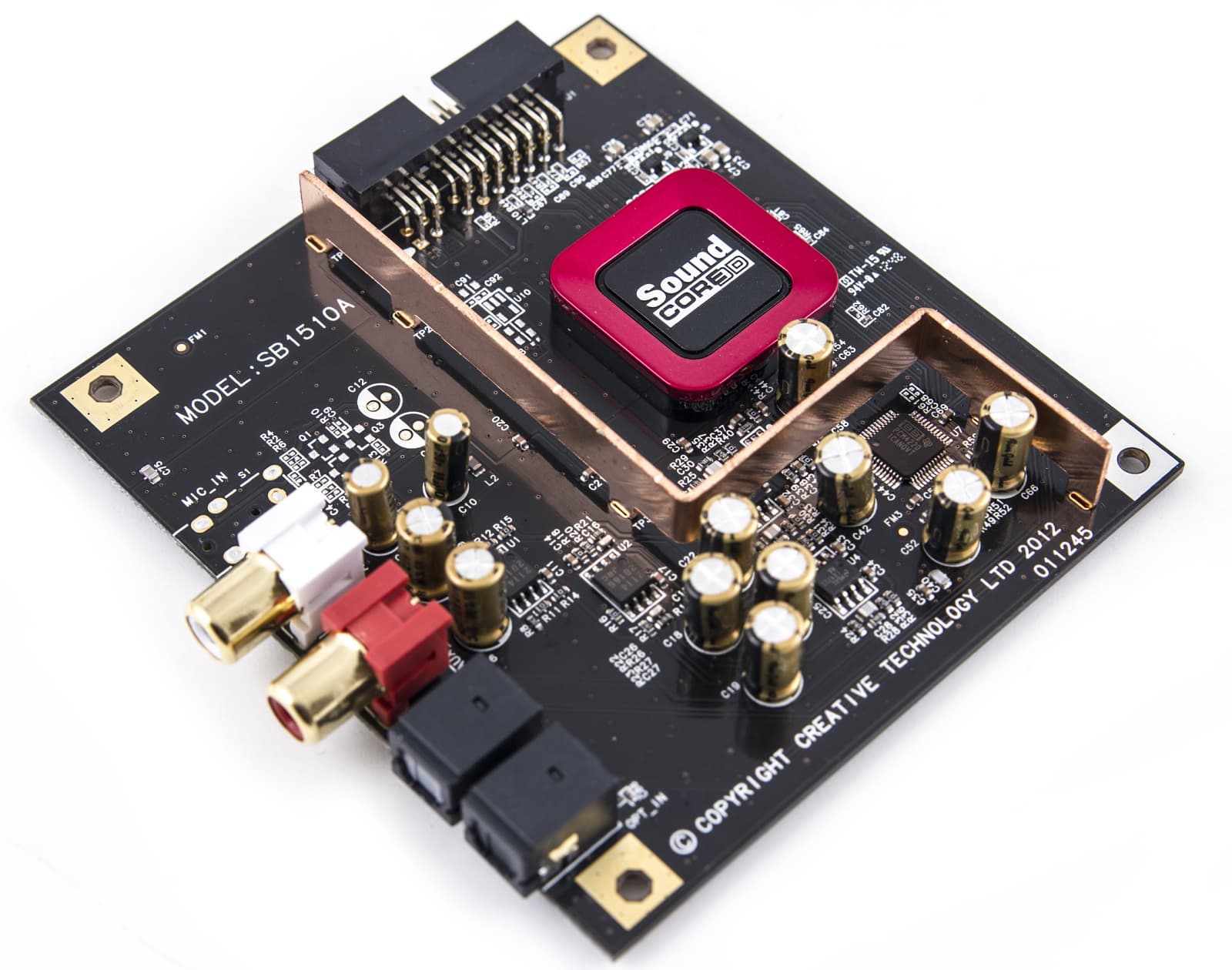

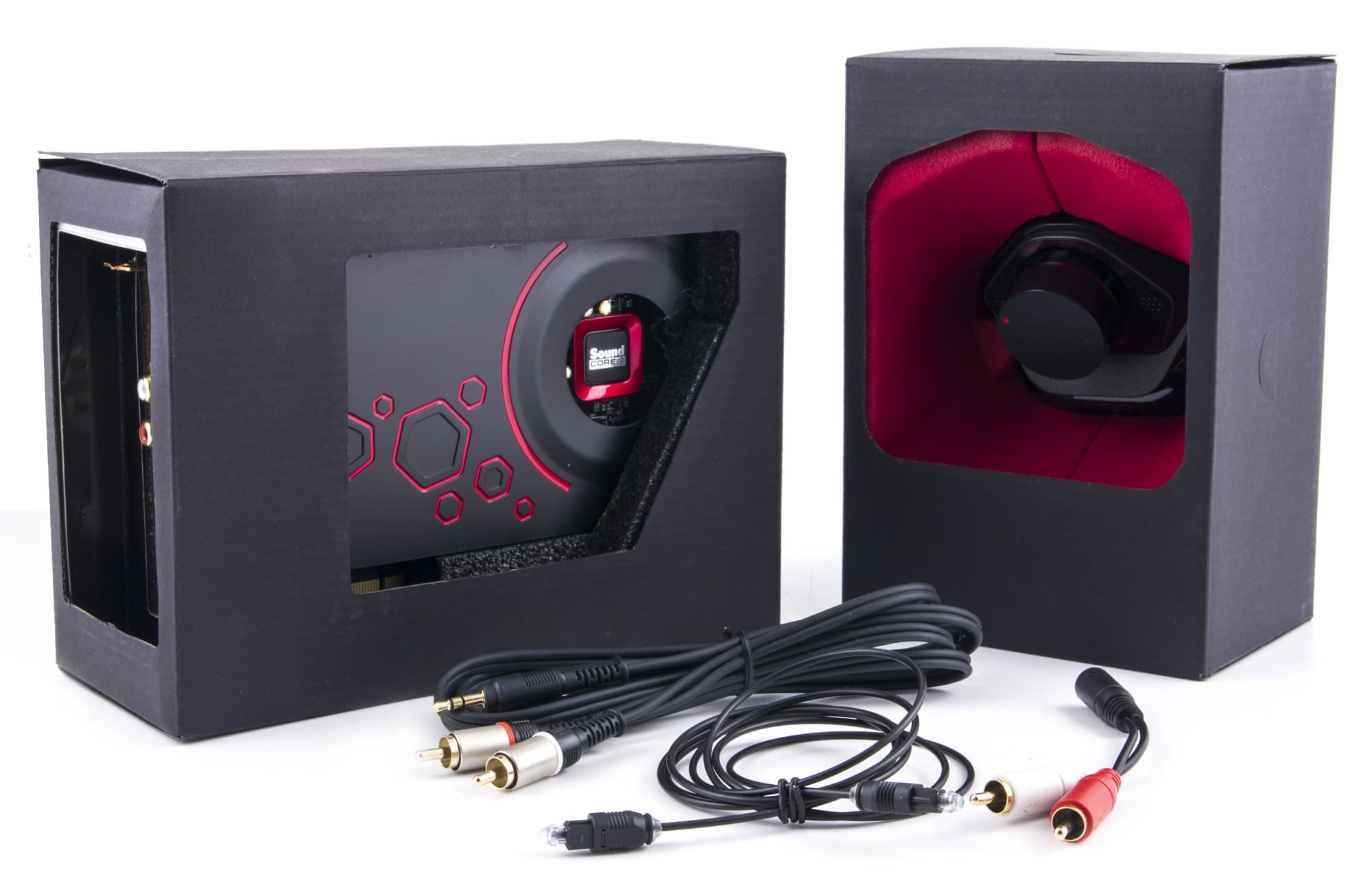

    Комплект: основная карта, дочерняя карта, проводной блок управления и коммутации, провода.

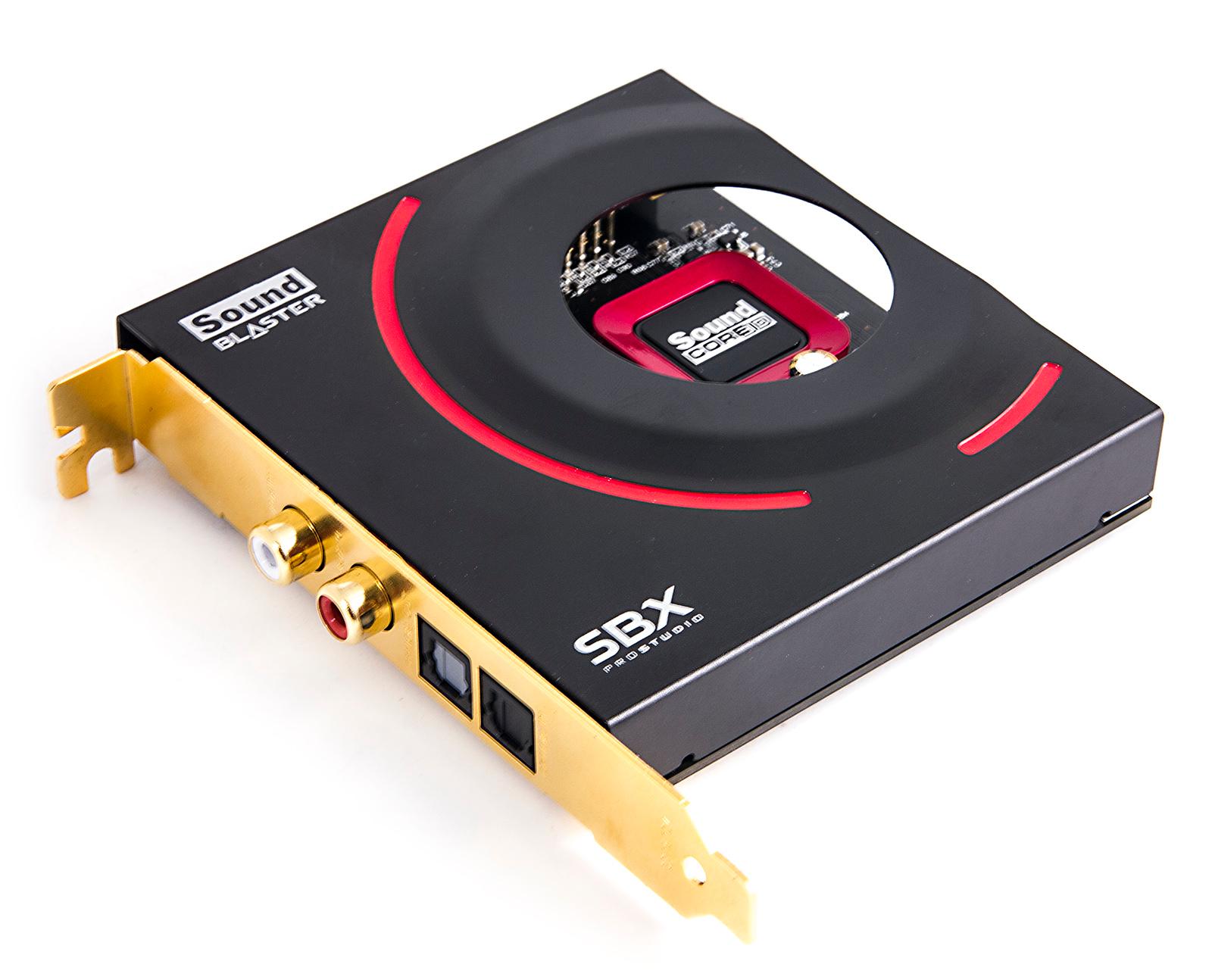

    Карта представляет собой старшую модель новой линейки Z. Это лучший продукт из выпускаемых Creative на сегодняшний день.

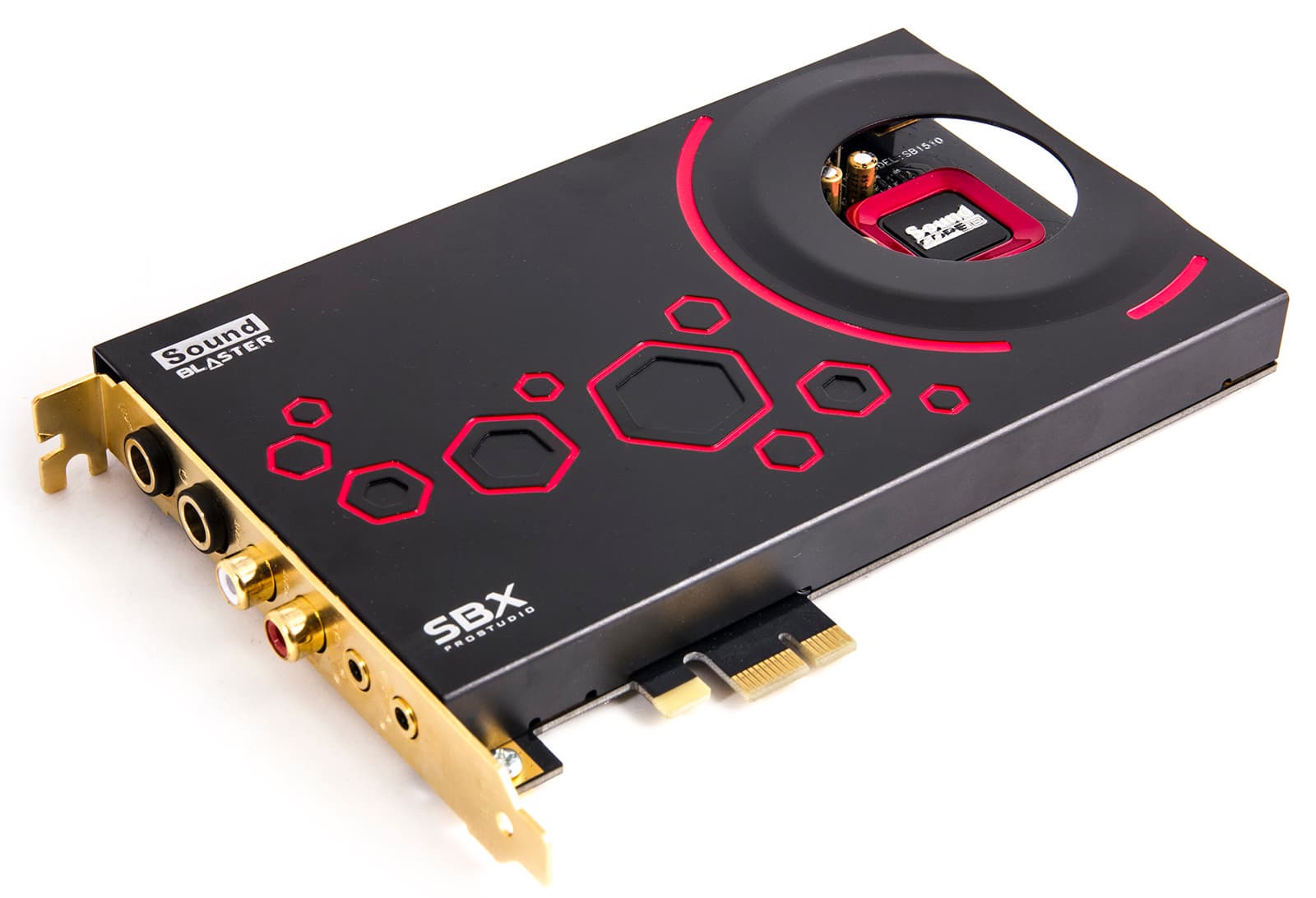

    У всех современных карт, с подачи одного из производителей, имеется металлический экран, декларируемый как защита от электромагнитных помех. Нужно понимать, что это чисто рекламный ход: десятки лет существовали профессиональные платы без экрана, у которых характеристики намного превышали таковые у игровых карт с экранами, и звук был намного чище на слух. Более того, экран, заземленный в нескольких точках, может сыграть дурную роль ненулевой массы и стать прибежищем для блуждающих токов. Не говоря о том, что ухудшение вентиляции приводит к росту тепловых шумов полупроводников.

    Лучшая защита от помех — отсутствие ошибок в разводке печатной платы и правильная организация питания. Экран, между тем, существенно облегчает установку карты в корпус. Исключен риск механического повреждения деталей платы или разряда статического электричества. Снятие экрана в карте ZxR вполне возможно и не составляет труда. В отличие от Asus STX, экран карты Creative не содержит резьбовых соединений для болтов крепежной планки.

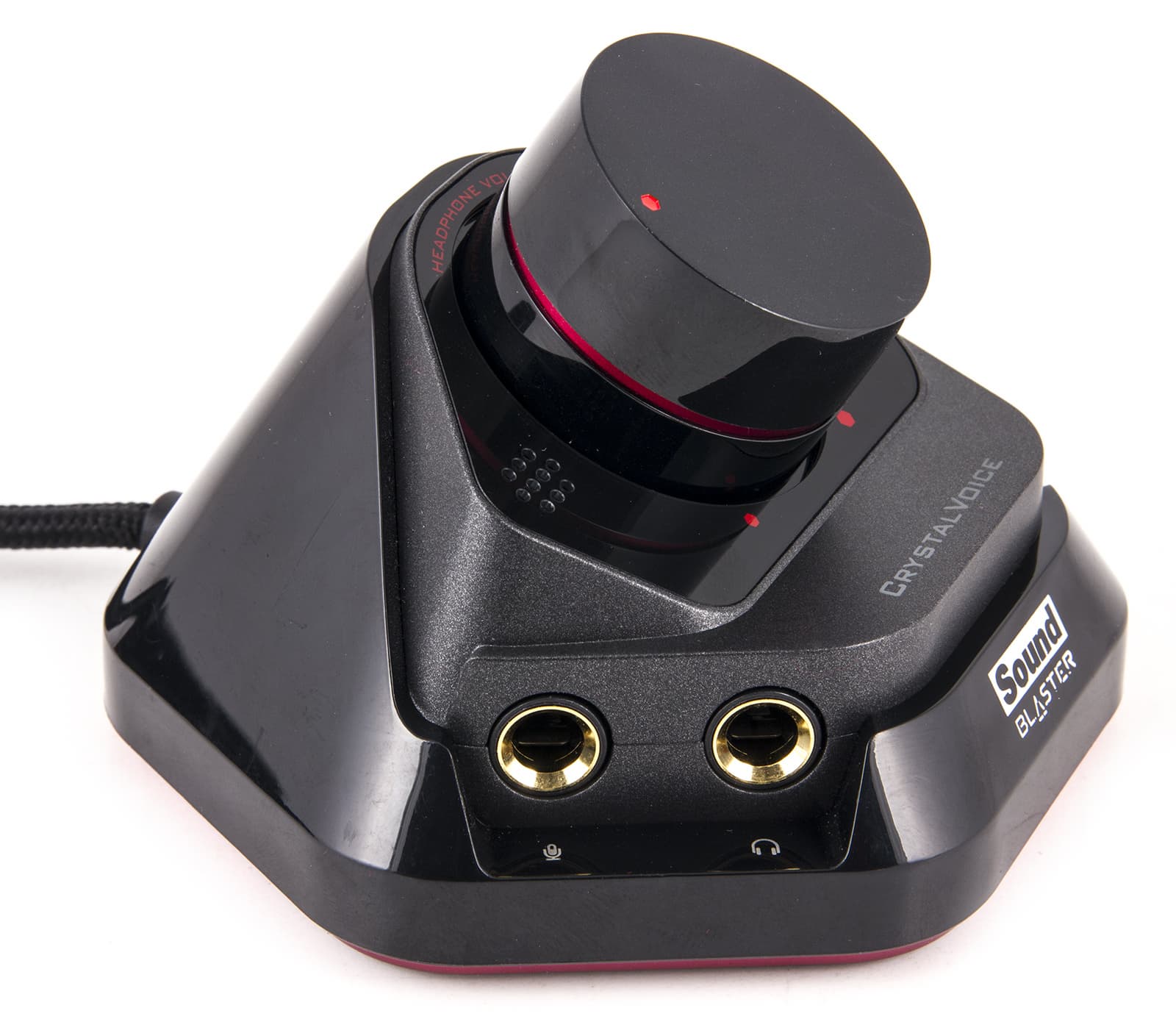

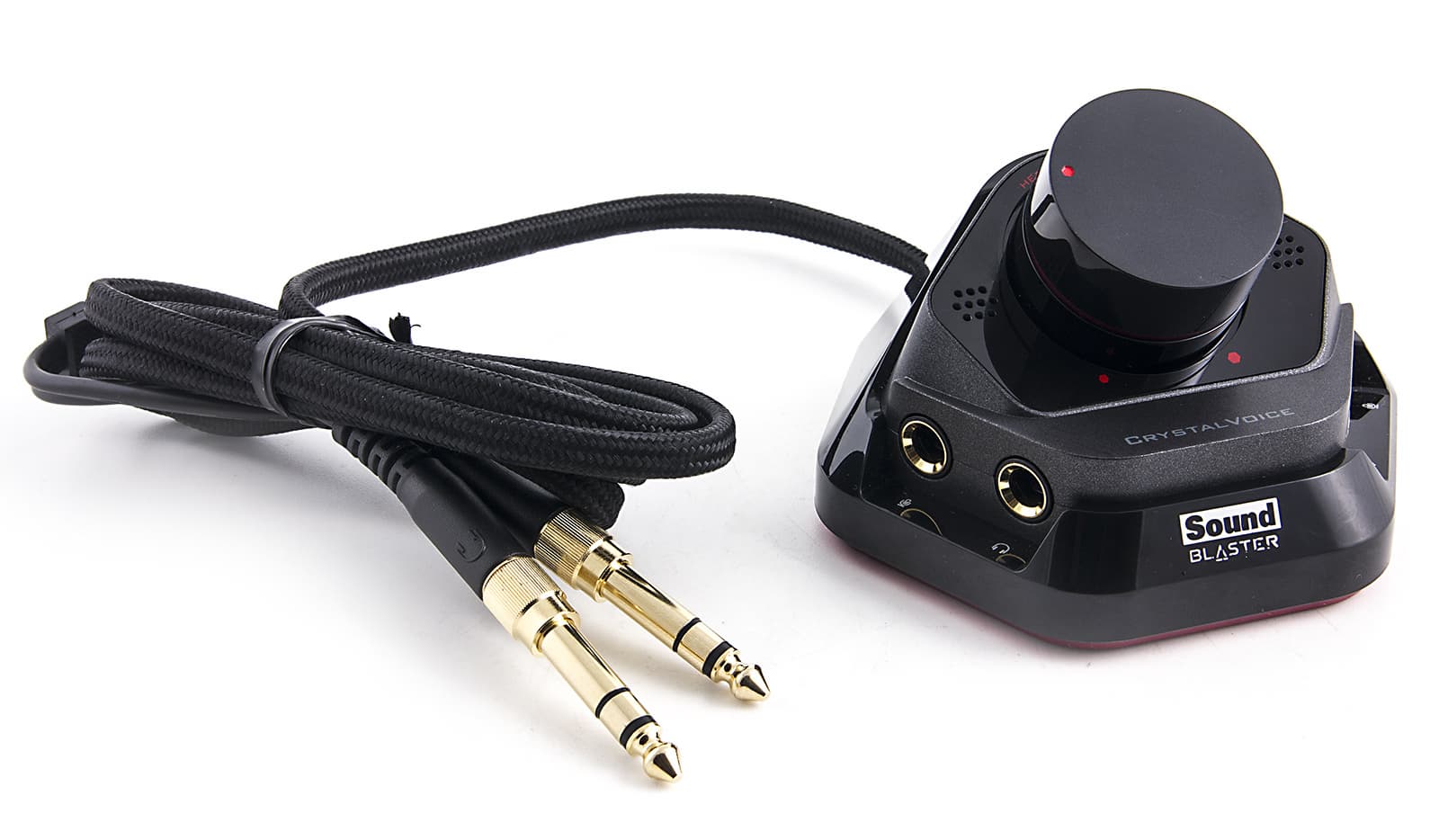

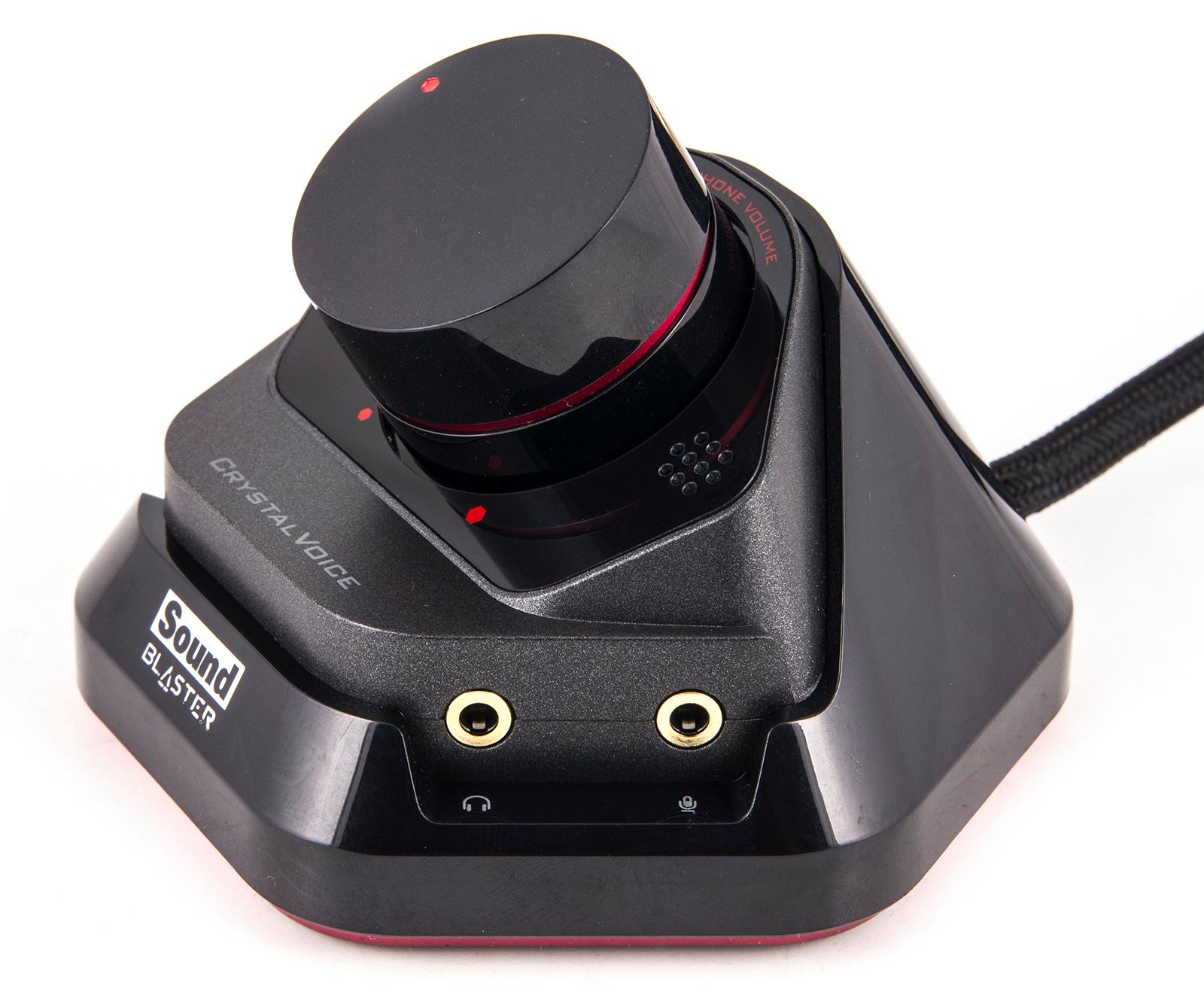

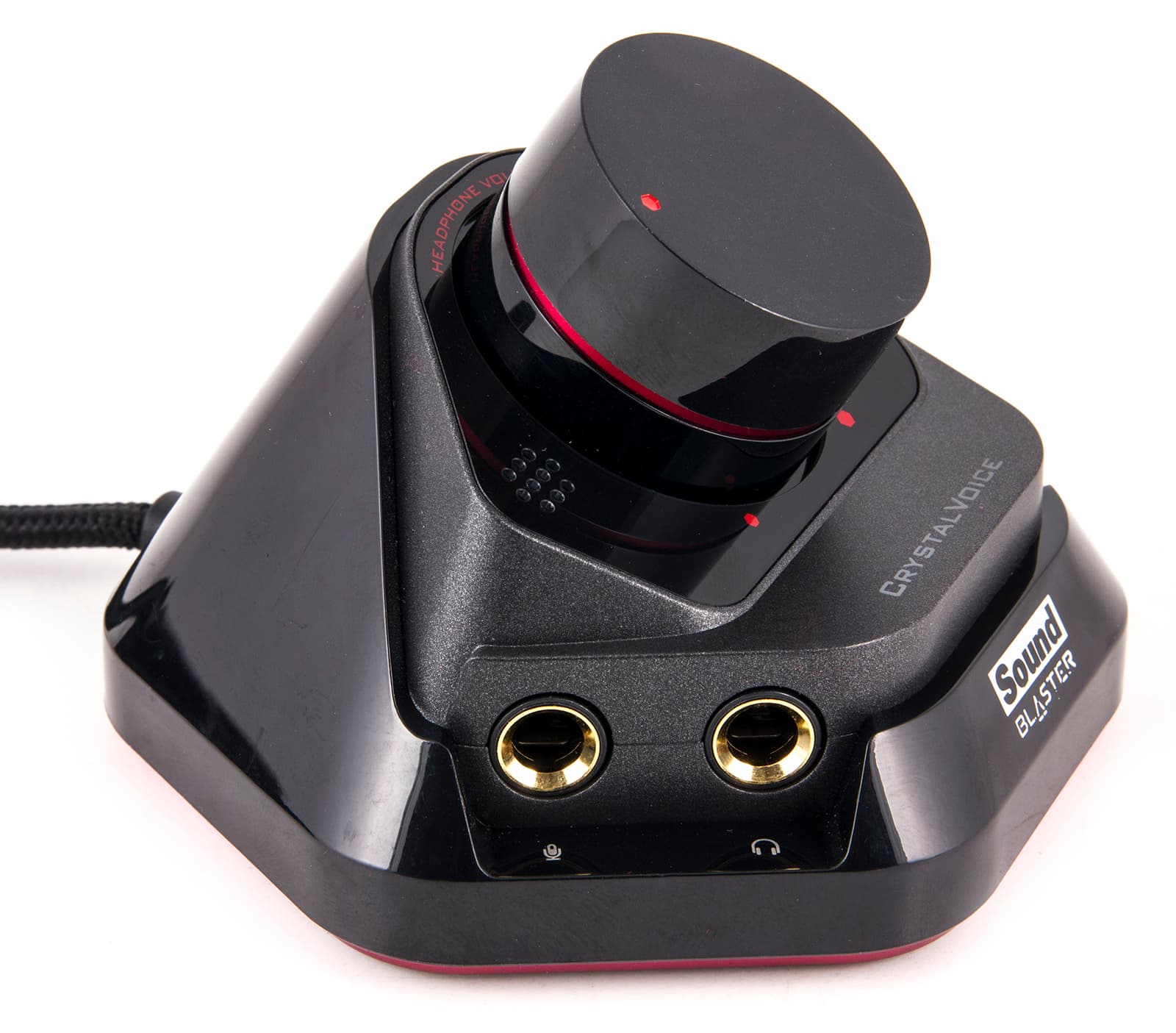

    Внешний блок имеет запараллеленные разъемы «большой джек» и «миниджек», что упрощает подключение дорогих наушников для музыки и компьютерных гарнитур для Skype и прочей телефонии. Похожий внешний блок есть у карты Asus ROG Xonar Phoebus, однако карта существенно уступает Asus STX по начинке и характеристикам, более соответствуя по цене и начинке Creative Sound Blaster ZX.

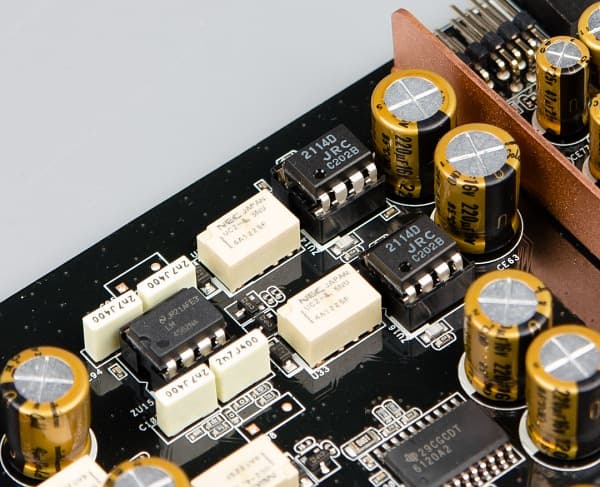

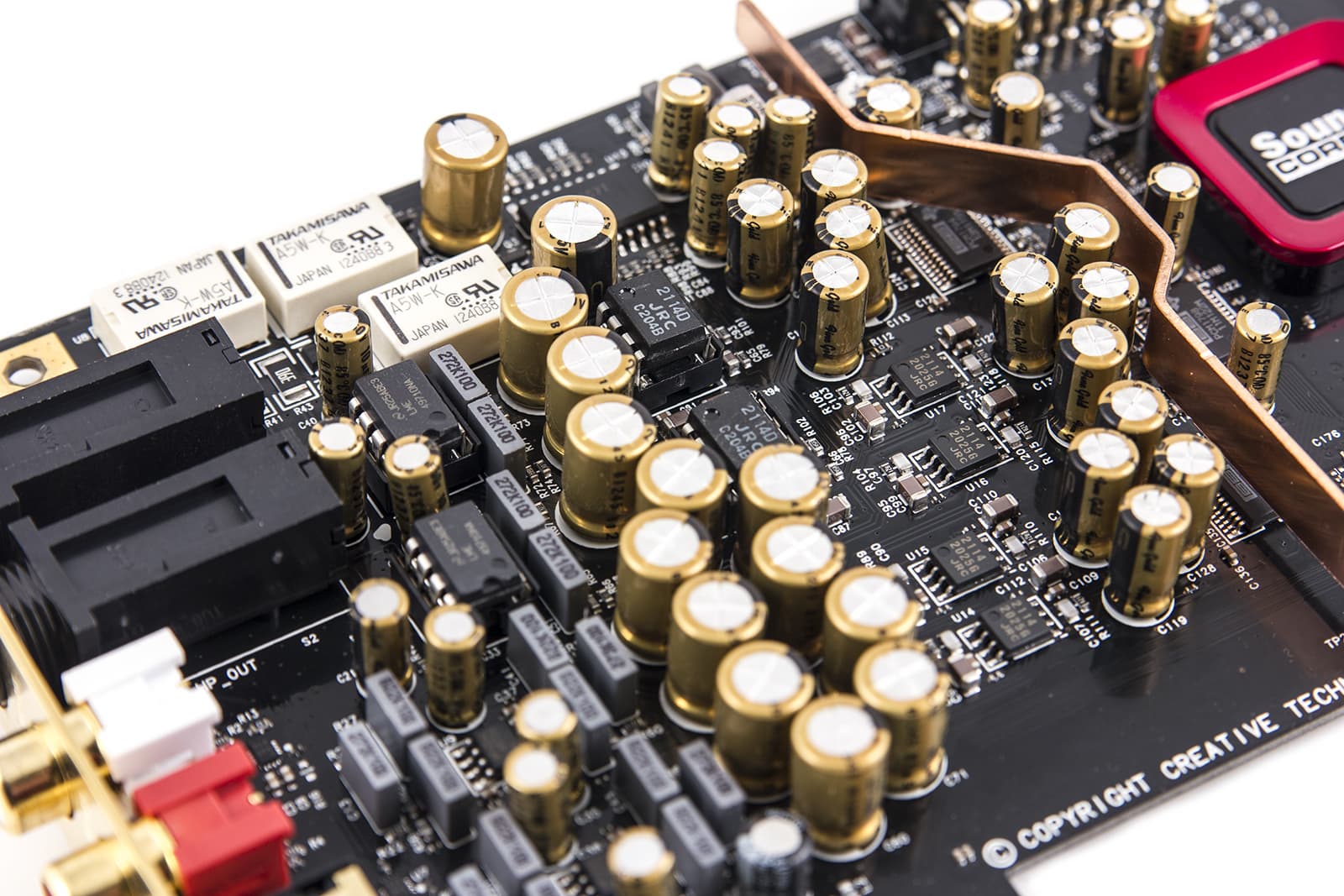

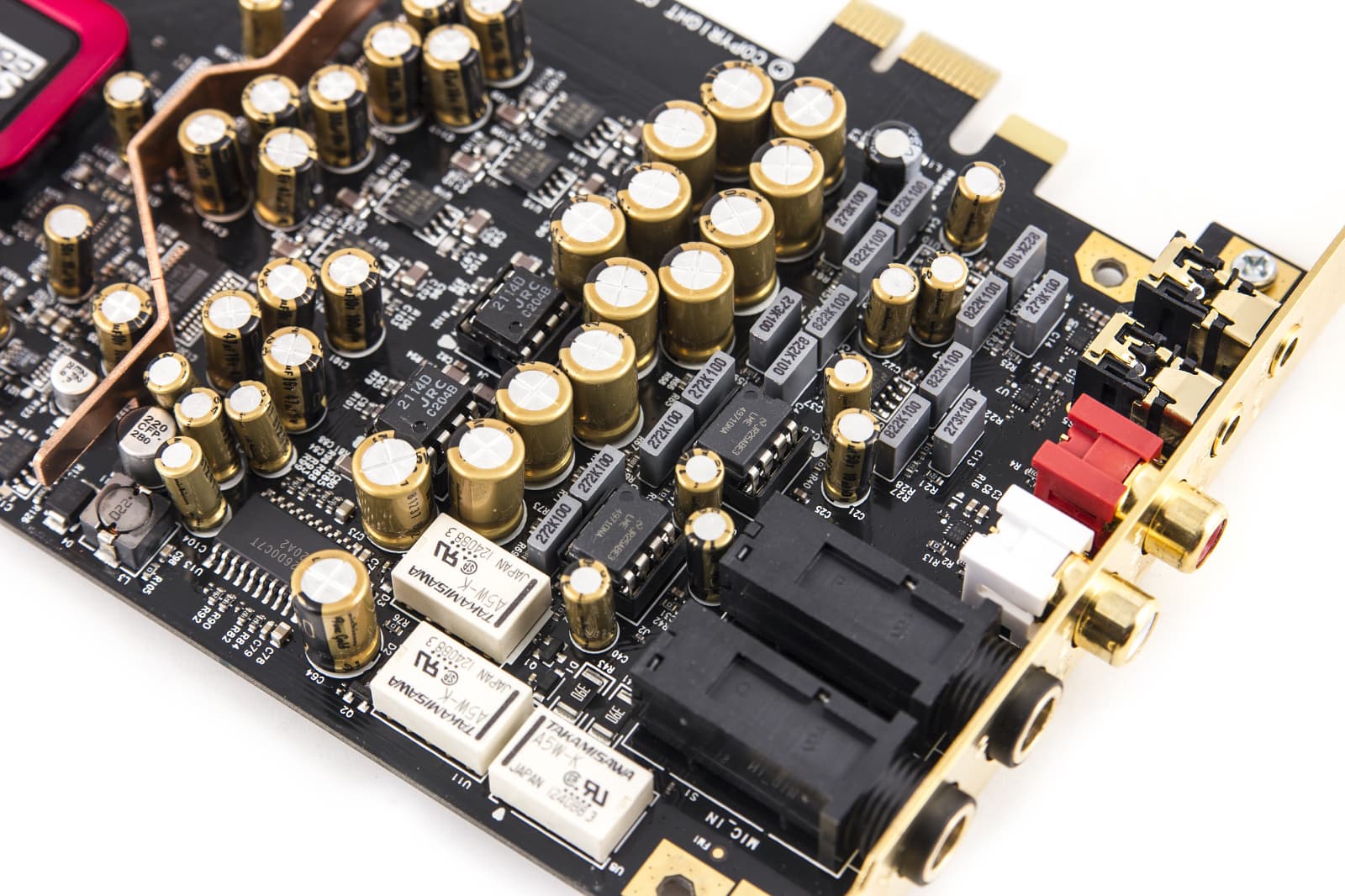

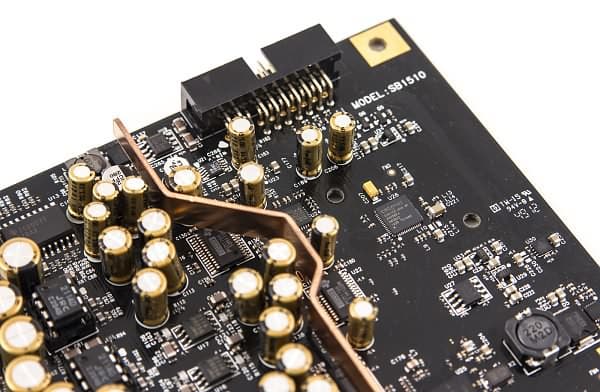

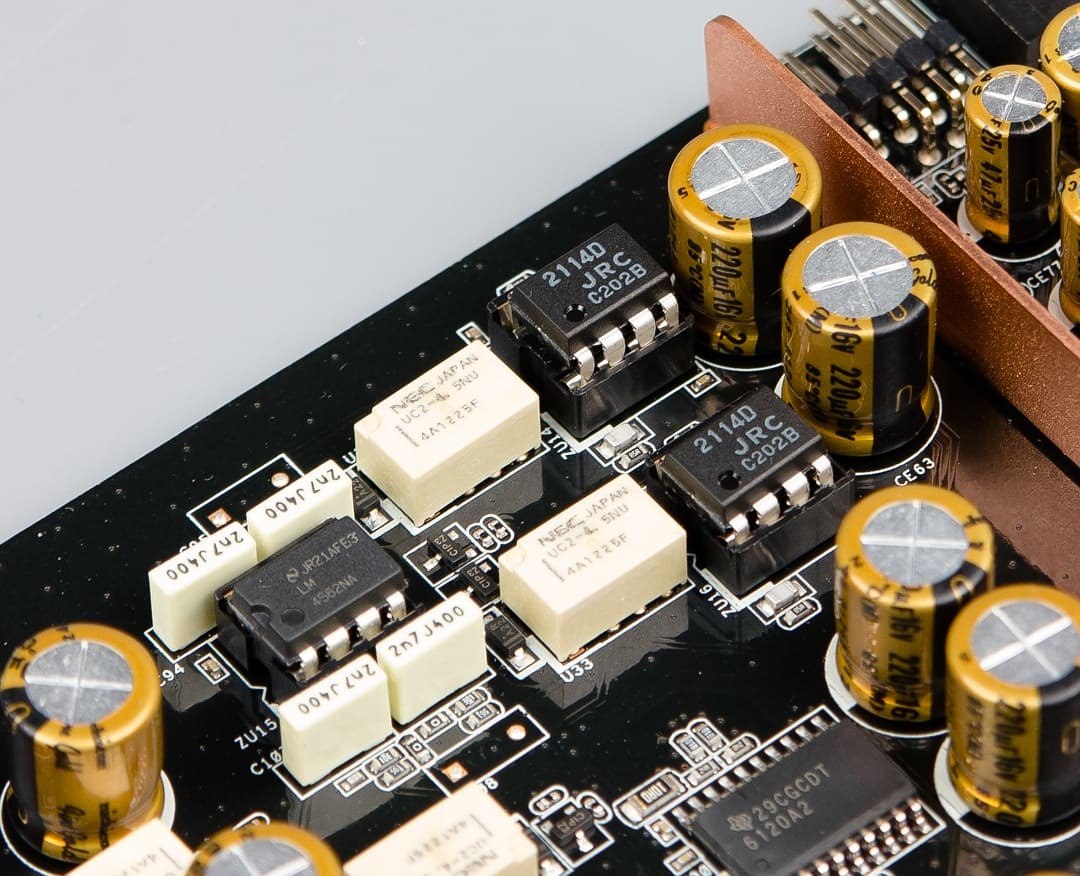

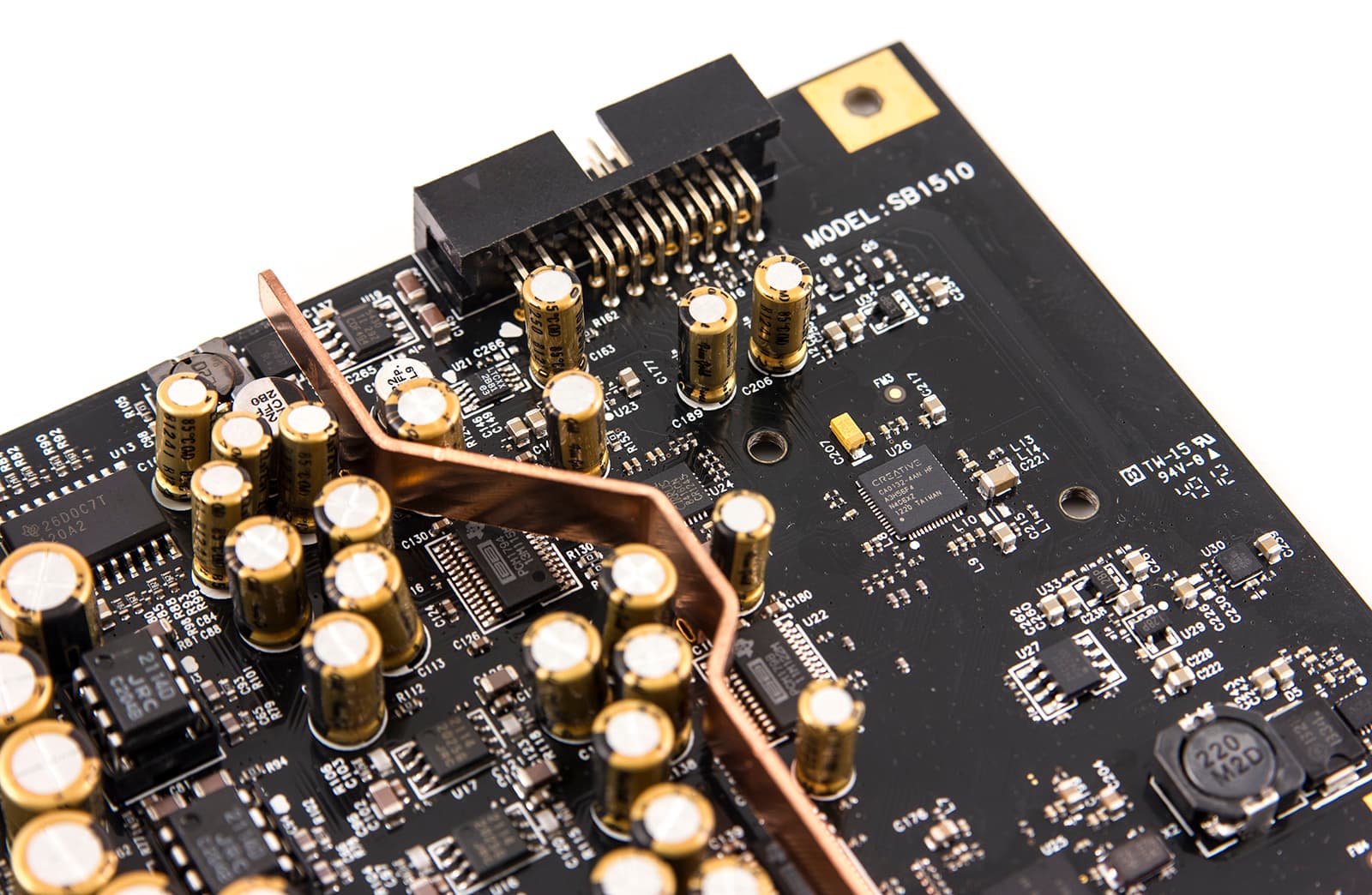

    На плате обращают на себя внимание электромеханические реле для смены режимов колонки-наушники и для переключения режимов работы усилителя. Такое решение предпочтительнее электронных ключей, так как влияние на сигнал минимизируется.

    Отдельного упоминания заслуживает мощный наушниковый усилитель TI TPA6120A2. Он стоит в обеих рассматриваемых картах. Его применение полностью оправданно и может только приветствоваться. Это проверенный наиболее мощный усилитель при рекордно низких искажениях. Реализация усилителя на дискретных элементах обойдется намного дороже по цене комплектующих и безусловно удорожит разработку. TI TPA6120A2 несколько режимов работы, включая повышенный уровень выходного напряжения для высокоимпедансных наушников.

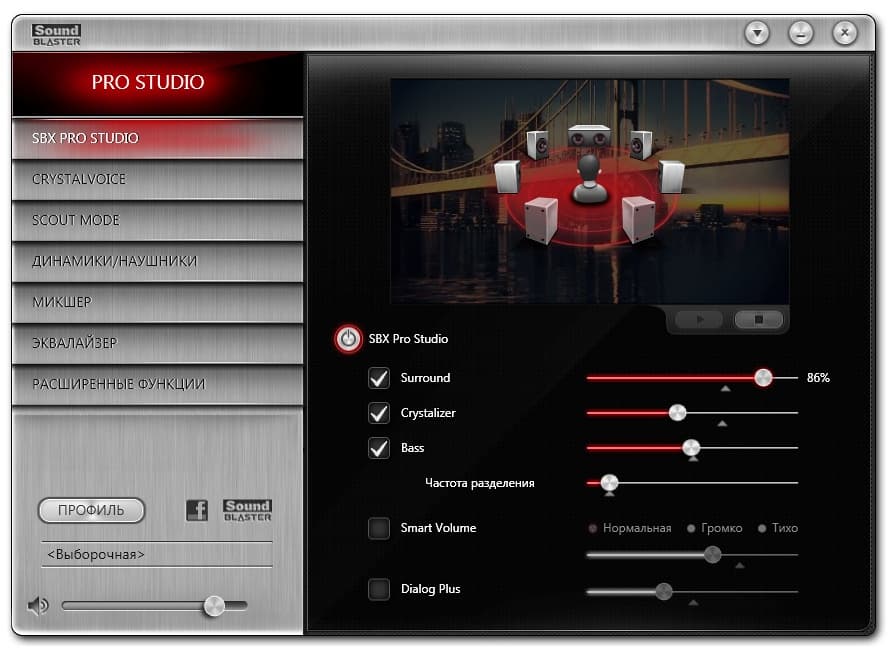

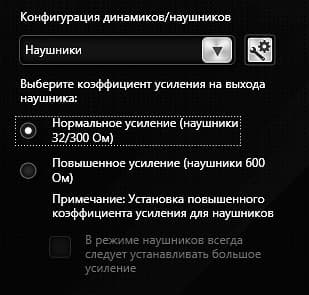

    Новая панель настроек карт Creative сделана понятно, имеет на выбор русский и английский интерфейс. При выборе английского языка, в интерфейсе будет использован более качественный и красивый фирменный шрифт. Не забудьте важную настройку, относящуюся к выходу на наушники. Режим 600 Ом вполне можно поставить и для наушников с импедансом 250-300 Ом, если они обладают низкой чувствительностью.

    Нарекания в карте вызвал режиме 192 кГц, который опять прикручен сбоку. Карта имеет нечто под названием Direct Mode, и в этот режим чип переключается несколько секунд, с явной переконфиругацией DSP. Аппаратные эффекты в этом режиме невозможны. Измерения получаются странными, показывают цифровую обработку. По информации от производителя, так как карты только появились на рынке, с новыми драйверами ситуация будет улучшаться.

    Справедливости ради, 192 кГц не является актуальной частотой для большинства пользователей. Источников записей в этом формате практически не существует. Реальный режим работы микросхем ЦАП для всех режимов, будь то 44, 48, 96, 192 кГц — всегда одинаков, меняется только коэффициент оверсемплинга. Другими словами, пересчет существует всегда внутри цифрового фильтра микросхемы ЦАП. Устройства, где ситуация другая, можно пересчитать по пальцам, и они стоят совсем других денег. И так как никакого преимущества более высокая частота не дает, как и все игры с цифровыми пересчетами и фильтрациями, это пока что остается уделом экспериментаторов, в большинстве случаев действующих на уровне самовнушения. В то время как банальная, лежащая на поверхности замена акустической системы на модель более высокого класса дает несравнимо большую отдачу, причем сразу и без тонких материй.

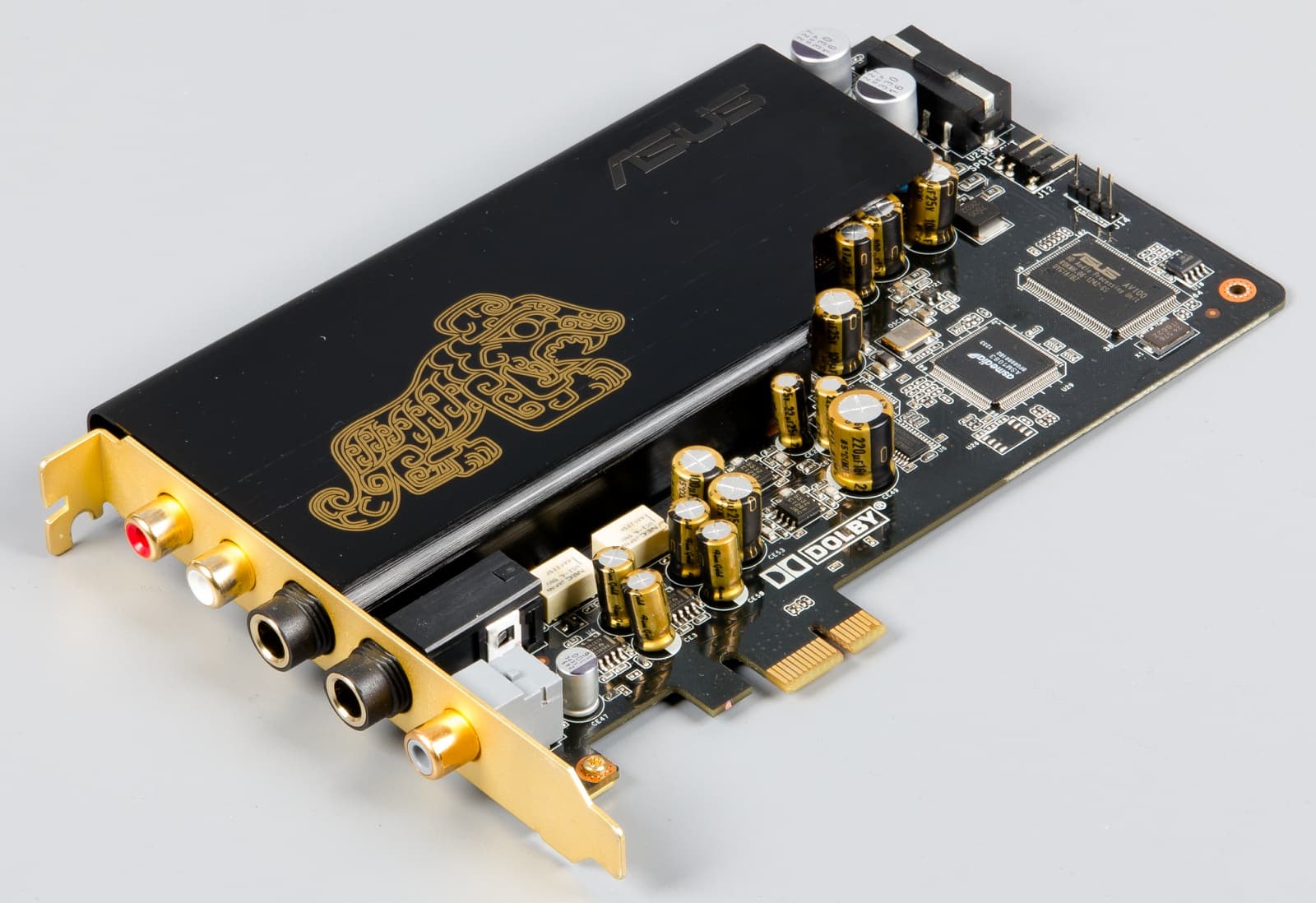

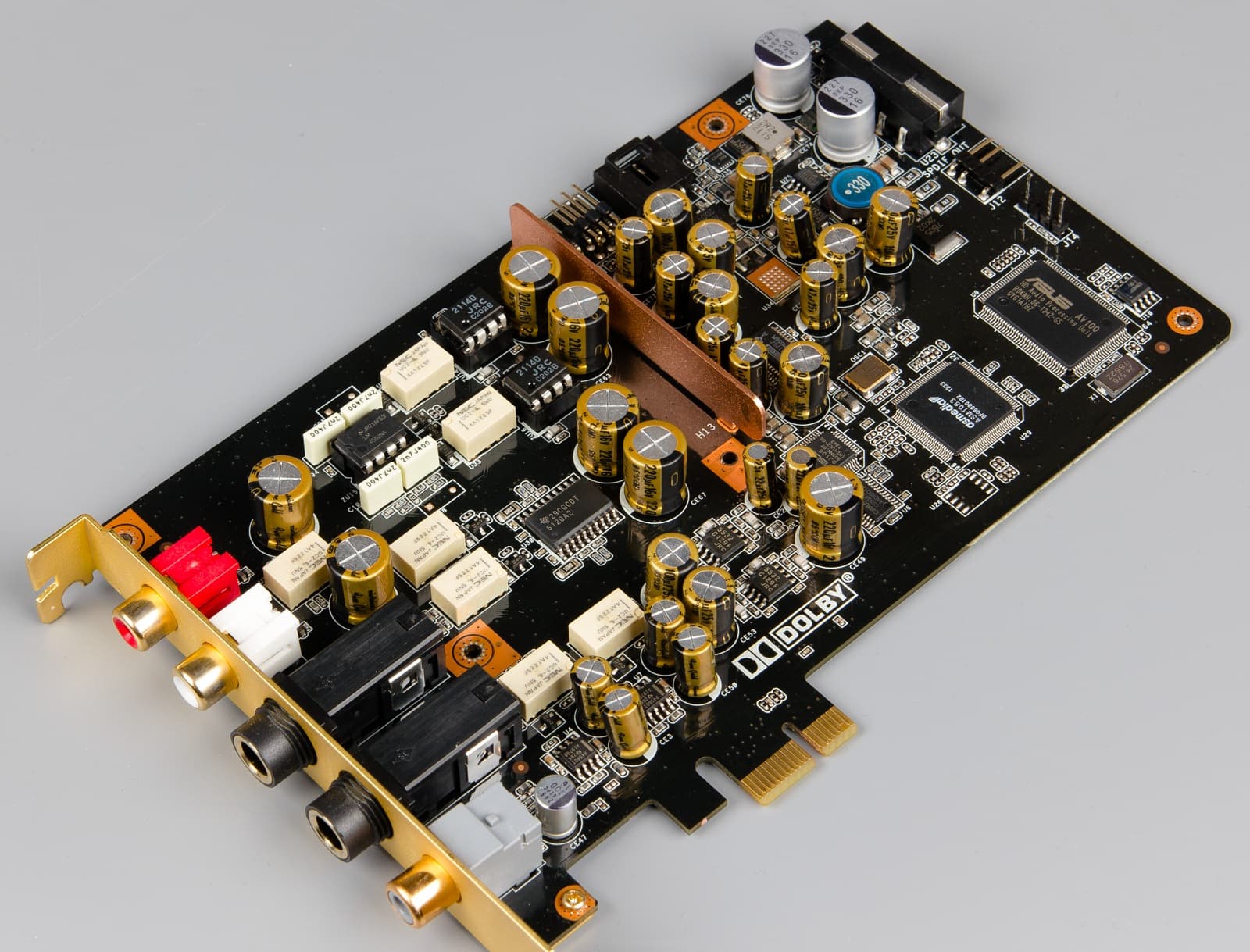

    Asus Xonar Essence STX

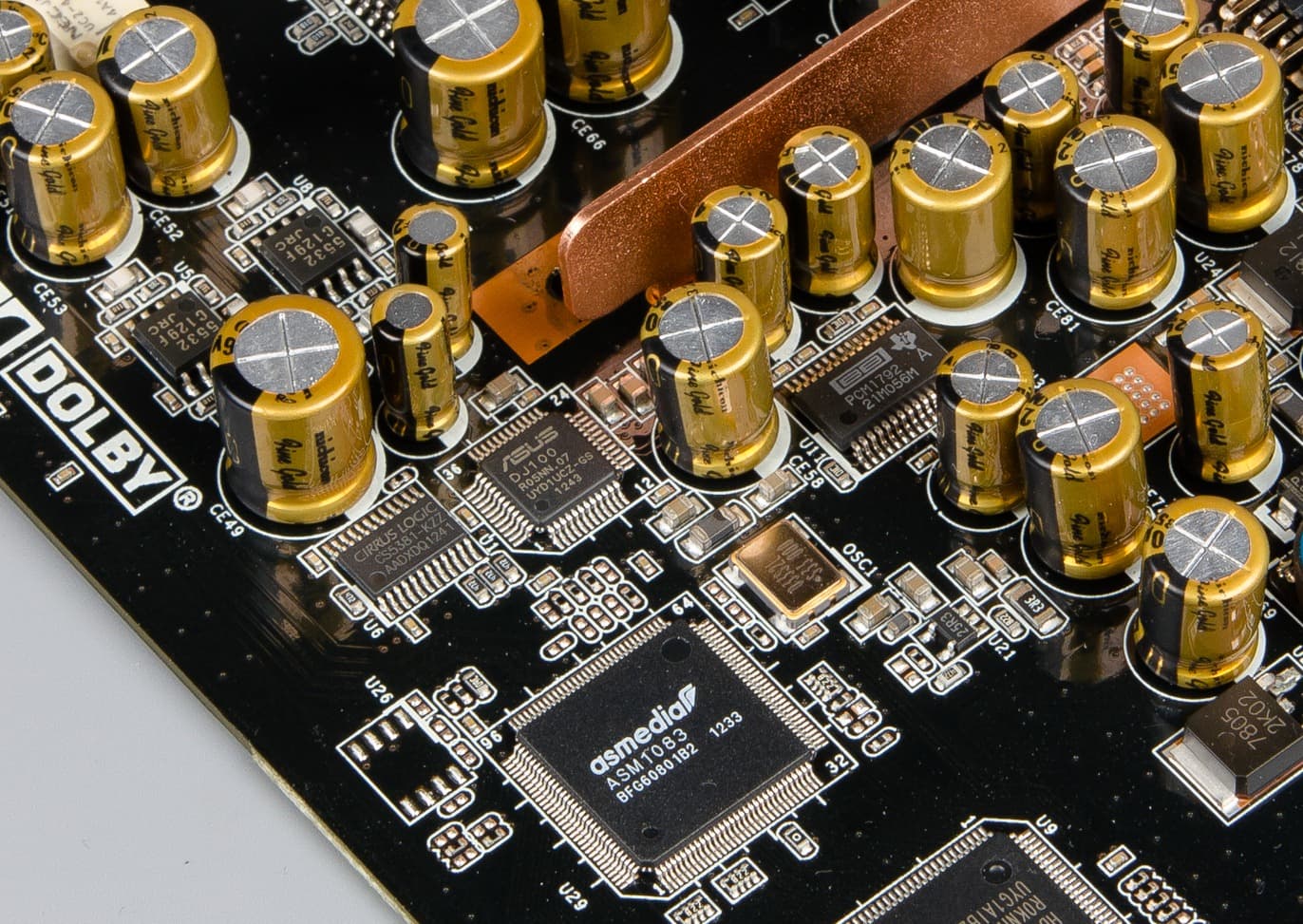

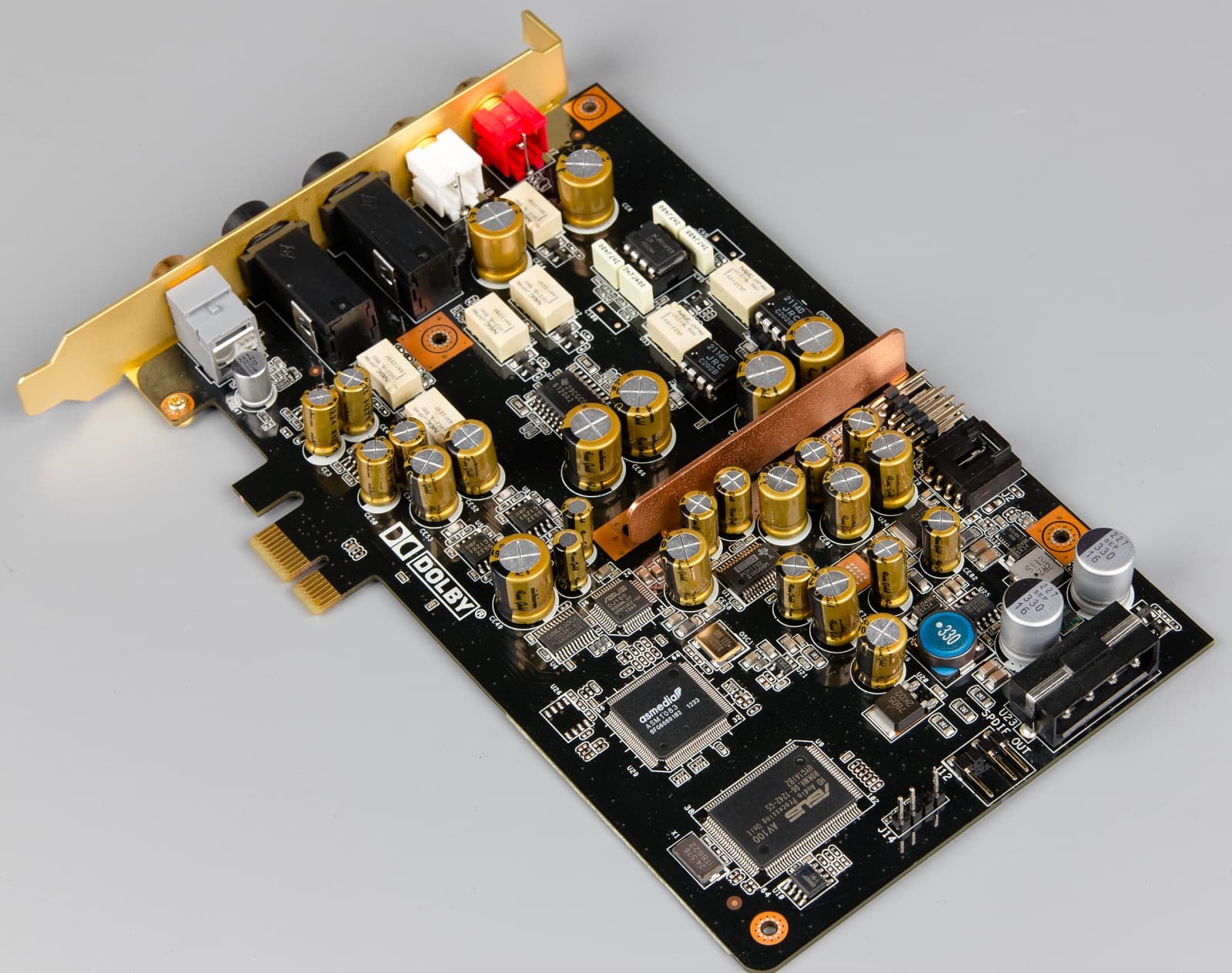

    Карта Asus Xonar Essence STX обладает несколько более привлекательной ценой, однако и комплектация, и функции карты существенно победнее. Карта только стерео, не 5.1. Не имеет внешнего блока с микрофонами. Процессор карты по сути представляет собой коммутатор потоков с пакетом программных лицензий Dolby Digital. Никакой аппаратной обработки нет. Более того, версия процессора AV100 — это самый первый C-Media Oxygen, с кривой внутренней архитектурой и фиксированной частотой 48 кГц. Таким образом, начинка карты вызывает многочисленные вопросы. Удачной мыслью для Asus было бы не продавать много лет подряд продукт с перемаркированным сомнительным чипом C-Media, а переработать его и выпустить нормальную новую версию. В более новых картах Asus многие проблемы были побеждены переходом на новую модель процессора. Почему нельзя переделать эту модель, освежить ее, для нас остается неясным.

    Плюсов у этой карты только два: отличный ЦАП и низкая цена.

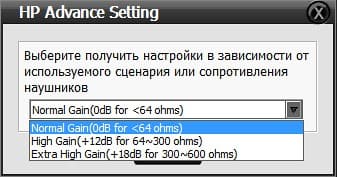

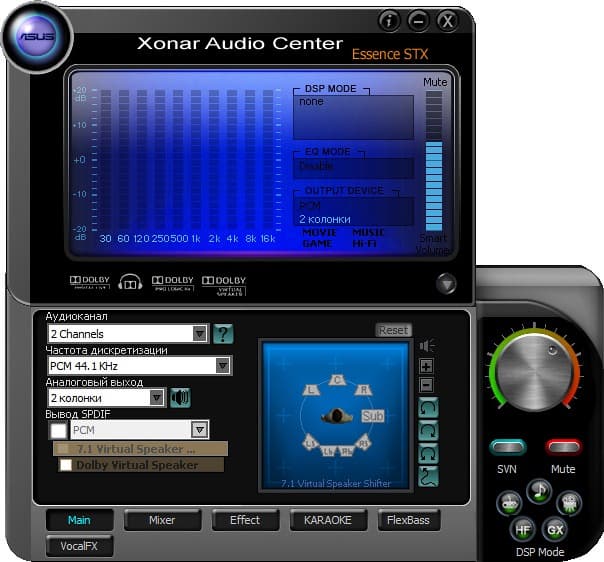

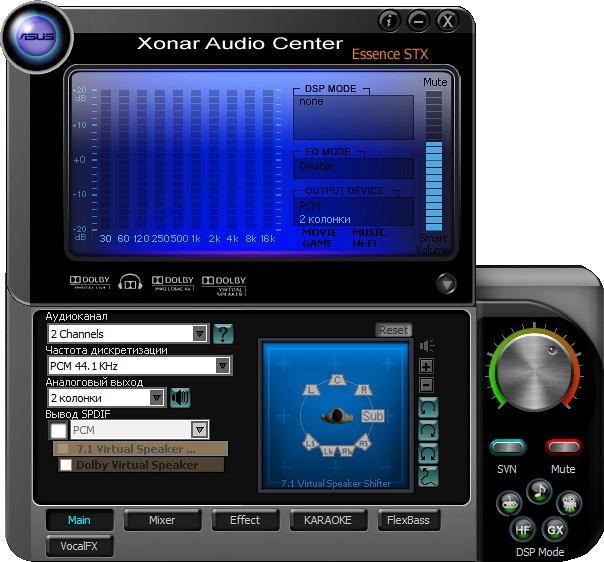

    Дизайн контрольной панели карты Asus передает нам привет из прошлого века. Наиболее интересная опция настроек — вкладка HP Advance Setting, дополнительные настройки выхода на наушники. Здесь имеется 3 режима работы, в зависимости от импеданса наушников. В более современных картах Asus такого нагромождения мелких элементов уже нет. Что мешает переписать драйвера, непонятно.

    Измерения в RMAA

    Измерения в RMAA не способны показать паспортных характеристик карт, так как чтобы получить соотношение сигнал/шум 124 дБ необходим прецизионный комплекс измерительного оборудования. В дополнение к этому не помешает иметь максимально простую материнскую плату и маломощный пассивный БП. Однако в чем сильны измерения RMAA, так это в мгновенном выявлении недоработок и конструктивных недостатков.

    Мы провели измерения звуковых карт в RMAA в двух компьютерах. В наиболее мощном ПК, набитом разной периферией, в том числе с контроллерами USB 3.0 и FireWire на плате, с большими возможностями оверклокинга, с очень мощной современной видеокартой, измерения обеих карт показали сигнал/шум 110 дБ максимум. В другом ПК цифры улучшились до 116 дБ. Хотя сигнал/шум источника звука более 100 дБ не имеет никакого значения, есть определенная связь между уровнем инженерного исполнения устройства и качеством звука. Дело в том, что в параметр сигнал/шум и особенно в параметр сигнал/(шум+искажения) микросхемы ЦАП входит все, в том числе модулированные с сигналом искажения, которые сильно растут с ростом энергетической насыщенности фонограммы и становятся весьма слышны. Разные модели микросхем ЦАП очень хорошо ранжируются по качеству техническими данными.

    Итак, Asus STX «отличился» заметным повышенным шумом в режиме 44 кГц. Сам по себе этот шум опасности для слушателя не представляет, так как лежит гораздо ниже TPDF-дизеринга 16-битного сигнала, но говорит о наследстве чипа C-Media Oxigen, где есть проблема с поддержкой 44 кГц, которую решают качественным пересчетом частоты дискретизации. По этой причине Asus приводит данные своих карт только в режиме 48 кГц. Увы, для пользователей этот режим наименее интересен. Изменение данных, поступаемых на ЦАП в угоду упрощению жизни производителю — это такая незамысловатая хитрость, которая в продукте Hi-End является преступлением.

    Creative ZxR, в свою очередь, на измерениях не имеет проблем с пересчетом частоты, но имеет повышенные гармонические искажения 0,0018% против 0,0004% у Asus STX. Причем природу искажений не может объяснить ни ОУ, ни ЦАП — их паспортные параметры на два порядка лучше. Также измерения показывают, что на обеих картах драйвер ASIO сделан довольно топорно. Такое ощущение, что ASIO прикручен впопыхах, для галочки в технических характеристиках. Судя по измерениям, хорошим вариантом для обеих карт под Windows 7 и 8 является DirectSound. Конечно, при выставленной в свойствах звукового устройства Windows частоте 44,1 кГц.

    Вы сами можете скачать бесплатную версию нашей программы RMAA и провести собственные измерения для выявления лучшего способа воспроизведения с вашей звуковой картой и конкретной ОС.

    Экспертное прослушивание

    Прослушивания проводились с установкой обеих карт в один компьютер при мгновенном переключении между картами пассивным коммутатором. В качестве акустики мы включили студийные мониторы Adam S2.5A. Подготовка и процесс тестирования производились с особенной тщательностью и заняли несколько дней. Были перепроверены все провода и разъемы, измерены выходы карт, перебраны все доступные драйвера и разные API (MME, DirectSound, ASIO) с целью получения лучших измеряемых результатов.

    Имелись определенные опасения, что мы можем не услышать разницу между звуковыми картами, так как класс преобразователей современных звуковых карт очень высокий. Для контроля использовались профессиональные звуковые карты на CS4398 — E-MU1616M и LynxStudio Aurora 8. К счастью, серьезный подход дал хороший результат, и наши опасения оказались напрасными — разница между всеми картами хорошо слышна на любых музыкальных композициях. Более того, выявился ряд особенностей звучания, который очень сближает Creative Sound Blaster ZxR и Asus Xonar Essence STX.

    Звучание обеих игровых карт находится на весьма высоком уровне и близко к профессиональным устройствам высшей категории. E-MU1616M и LynxStudio Aurora 8 дают похожий, более плотный и насыщенный по спектру звук. Creative Sound Blaster ZxR и Asus Xonar Essence STX звучат с чуть большей стереопанорамой и чуть пустовато, но никаких тембральных искажений или окраса в звуке при этом нет. Стоит отметить подкупающую слушателя атаку и детальность звука, особенно на ВЧ.

    Есть ли различия между Creative Sound Blaster ZxR и Asus Xonar Essence STX? Различия между картами небольшие. Asus Xonar Essence STX имеет преимущество в звуке, дает чуть большую детальность. Разница вполне выявляется в двойном слепом тестировании, когда эксперт в серии экспериментов указывает на более предпочтительное устройство. Мы пошли дальше и попытались выявить зависимость качества звука и выбранного звукового API. Результаты полностью сходятся с данными RMAA: наименее выигрышно звучит стандартный MME-интерфейс. И самые страшные метаморфозы со звуком проделывает режим, когда частота файла 44 кГц отличается от частоты устройства Windows, например 48 кГц. Данная настройка находится на вкладке Дополнительно/Формат по умолчанию.

    Для теста наушников мы взяли Beyerdynamic DT 990 Pro 250 Ohm и Sennheiser HD600. Разницы в качестве мы не услышали. Обе звуковые карты — и Creative Sound Blaster ZxR, и Asus Xonar Essence STX — звучат прекрасно: выдают очень хороший, полноценный звук с большим запасом по громкости. В большинстве ситуаций хватает положения ручки громкости на 40-50%. И если Sennheiser HD600 — это более универсальные наушники, с хорошей чуствительностью, а значит, менее капризные к источнику звука, то Beyerdynamic DT 990 Pro звучат с обычным наушниковым выходом достаточно невыразительно и тихо, а при попытке поднять усиление звучание все равно не становится полноценным. Beyerdynamic требует повышенного напряжения, и это сделано специально для вытягивания из конструктива, то есть из данной мембраны и всей подвижной системы, максимально неискаженного звука. Hi-End-модели наушников с импедансом 600 Ом вдвое более требовательны к размаху напряжения и мощности наушникового выхода, чем 300-омные модели. Требования к выходу на наушники для высокоимпедансных и низкоимпедансных моделей противоречат друг другу. Именно поэтому производителям приходится либо делать разные модели усилителей, либо ставить два отдельных выхода, либо предусмотреть переключатель импеданса. Последний вариант как раз и реализован в тестируемых картах Creative Sound Blaster ZxR и Asus Xonar Essence STX.

    Выводы

    Обе звуковые карты Creative Sound Blaster ZxR и Asus Xonar Essence STX оставляют впечатление первых шагов компаний-производителей в несвойственной им категории Hi-End-устройств. Шаги эти явно сделаны не до конца. Что-то удалось, что-то пока не удается.

    Так как Asus и другие производители теснят, Creative начинает терять рынок. После неудачи с Recon3D становится совсем уже не до шуток. Creative перестает слушать исключительно своих маркетинговых «специалистов», серьезно изучает продукты конкурентов, собирает мнения пользователей и идет ва-банк. Производство X-Fi полностью прекращено еще год назад, страница перевернута. В новой, полноценной серии Sound Blaster, начиная с самой младшей карты Z, сразу идет нормальный звук. Sound Blaster ZxR — это квинтэссенция всех возможностей Creative, попытка скрестить все лучшее: аппаратные эффекты, потребности обычного пользователя и бескомпромиссную Hi-End-идеологию. Причем в таком продукте, который все еще будет доступен по цене и претендует на массовый рынок. По отзывам первых массовых владельцев новых карт, порой людей даже не аудиофильского толка, большинство из покупателей вполне ощущает существенный прирост качества звука в наушниках и колонках. Именно этим и объясняется состоявшийся успех Asus Xonar Essence STX. Пользователи прощают этой карте все недоработки и корявости только ради качественного звука в колонках и наушниках. Хотя полностью сбросить Asus Xonar Essence STX с насиженного трона у Creative Sound Blaster ZxR еще не получилось, позиции Asus в текущий исторический момент стали очень слабы. Практически, выбор в пользу Asus можно сделать только по причине чуть более старшей модели микросхемы ЦАП TI PCM1792А, чтобы иметь психологическую уверенность, что звук на акустических системах высшей категории будет чуть-чуть получше. В остальном карта Creative претендует на лидерство, так как во всем превосходит конкурента, в том числе в силу новизны модели. Хотя новые модели карт есть и у Asus, они неинтересны в рамках этого тестирования из-за заведомо худшего звука.

    У обеих карт — и у Creative Sound Blaster ZxR, и у Asus Xonar Essence STX — имеются конструктивные недоработки, которые не позволяют присудить награду «Лидер класса» ни одному из претендентов. Мы советуем производителям прекратить наращивать внешние атрибуты, в попытке переплюнуть друг друга длиной спецификаций, и заняться доводкой имеющихся функций.
