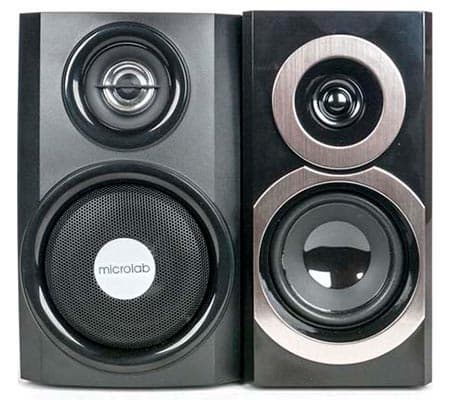

  • Участники обзора Microlab TMN-9U и Sven MS-1090

    По прошествии более чем полутора лет мы вновь обращаемся к акустике 2.1 самого бюджетного сегмента. Сегодня сравниваются комплекты Microlab TMN-9U и Sven MS-1090, имеющие в российской рознице практически одинаковую цену (в среднем около 4000 рублей, или примерно $65 по текущему курсу), одинаковую конфигурацию (сабвуфер со встроенным усилителем плюс пара двухполосных сателлитов), и схожую оснащенность дополнительными функциями: в обоих есть возможность подключения сменных носителей с MP3-файлами.

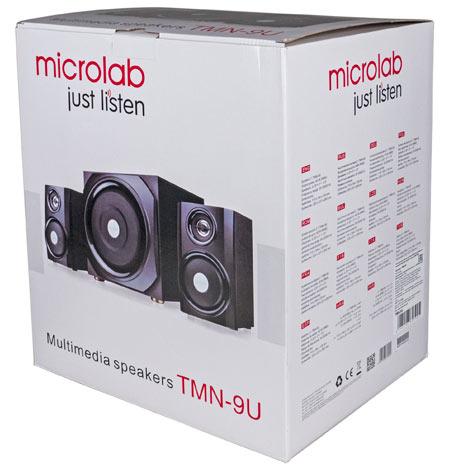

    Оба комплекта поставляются в коробках из качественного картона, оформленных в соответствии с цветовой гаммой и стилистикой, характерными для каждой из фирм-изготовителей.

      Microlab TMN-9U Sven MS-1090
    Габариты¹ (В×Ш×Г), мм:
    сабвуфер
    сателлиты

    226×225×264
    182×110×133

    283×142×298
    183×93×136
    Вес² (нетто/брутто), кг 5,4 / 6,0 4,3 / 5,0
    НЧ-динамик сабвуфера:
    диаметр диффузора, см 12,0 10,5
    материал диффузора бумага бумага
    материал подвеса резина резина
    ориентация спереди к задней стенке
    СЧ-динамик сателлита:
    диаметр диффузора, см 6,7 6,7
    материал диффузора бумага бумага
    материал подвеса полимер резина
    ВЧ-динамик сателлита:
    диаметр диффузора, см 2,5 2,5
    материал диффузора ткань майлар
    Акустическое оформление:
    сабвуфер
    сателлит

    ФИ, порт слева
    ЗЯ

    Bandpass, порт слева
    ФИ, порт сзади
    Материал корпуса колонок MDF
    Наличие и тип пульта ДУ нет есть, беспроводной
    Выходная мощность, Вт
    (заявленная, RMS)
    40 (16 + 2×12) 40 (18 + 2×11)
    Количество входов
    для источников сигнала
    один 2×RCA
    Особенности встроенный проигрыватель MP3-файлов
    Ссылка на описание microlab.com sven.fi/ru
    Розничная цена в Москве T-10984390 T-8488271
    ¹измерено в нашей лаборатории с учетом выступающих частей конструкции; значения могут отличаться от приведенных на сайтах изготовителей.
    ²измерено в нашей лаборатории; значения могут отличаться от приведенных на сайтах изготовителей.

    Тестирование производилось в соответствии с нашей методикой тестирования акустических систем.

    Microlab TMN-9U

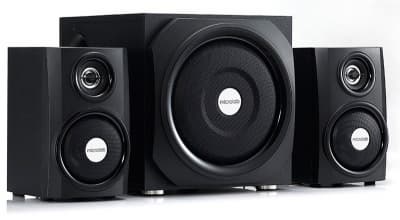

    Внешний вид Microlab TMN-9U

    Функциональность

    Доминирующий цвет колонок комплекта Microlab — матовый черный, лишь вокруг динамиков имеются глянцевые ободки, также черные. Сабвуфер почти кубический, сателлиты имеют вытянутую вверх форму. Фронтальные панели всех трех колонок декорированы накладками из пластика.

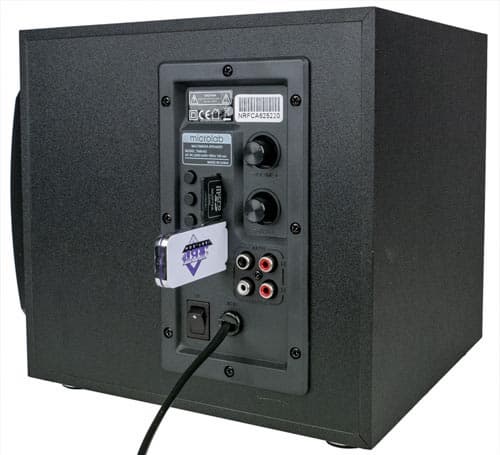

    Встроенный проигрыватель MP3-файлов способен работать со сменными носителями USB-flash и SD-картами емкостью до 32 гигабайт.

    Microlab TMN-9U

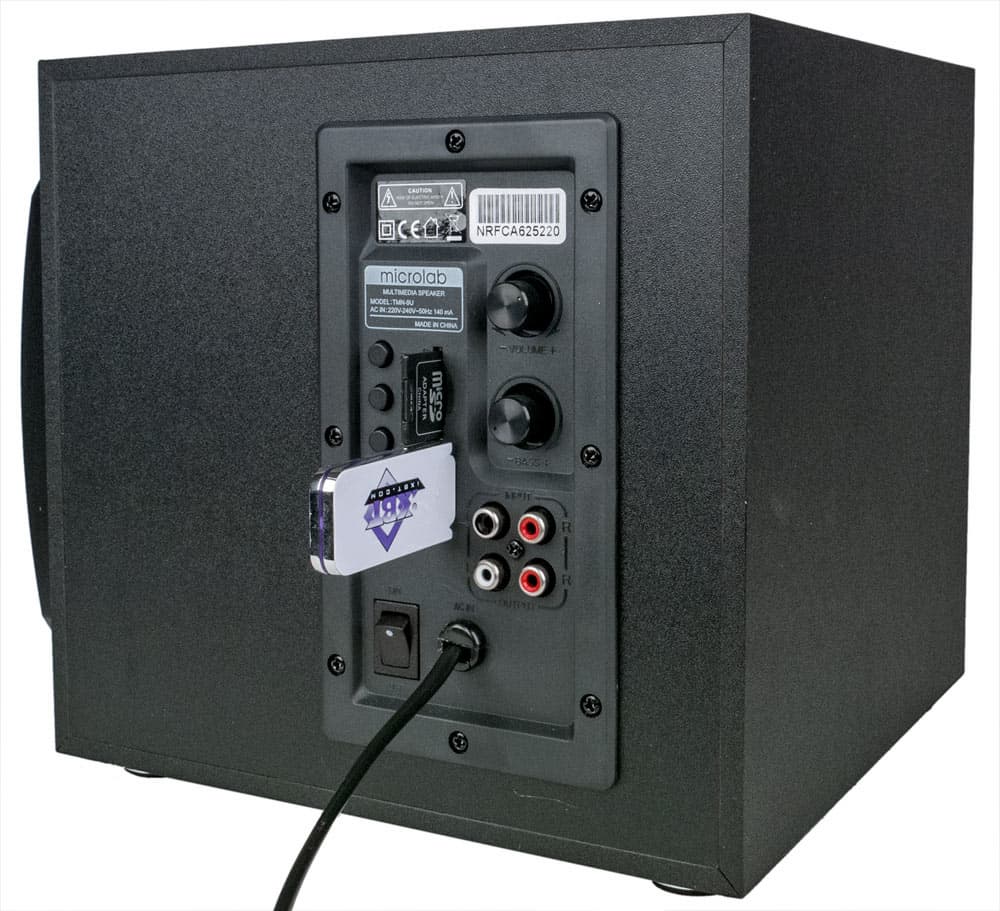

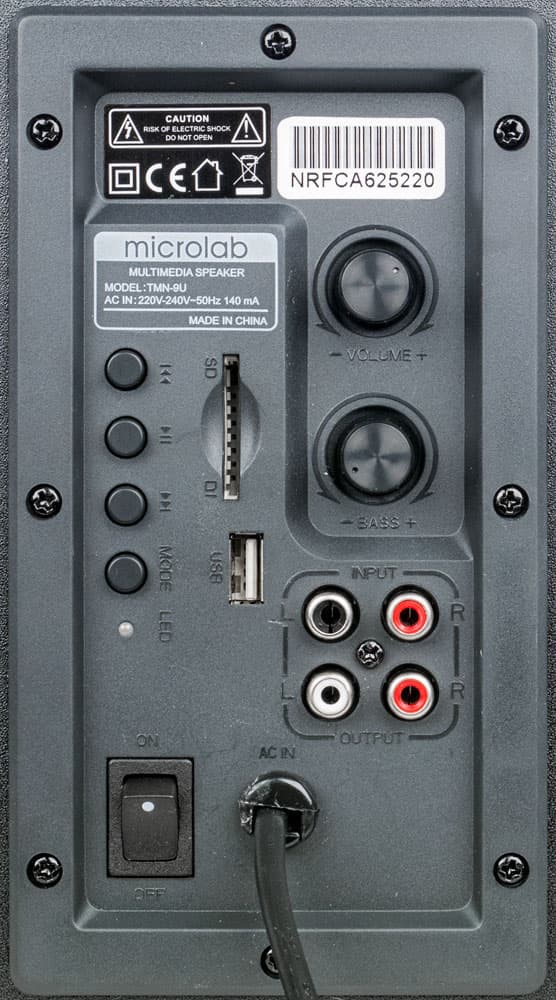

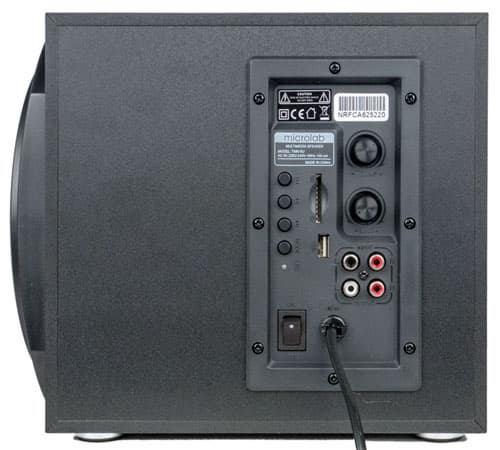

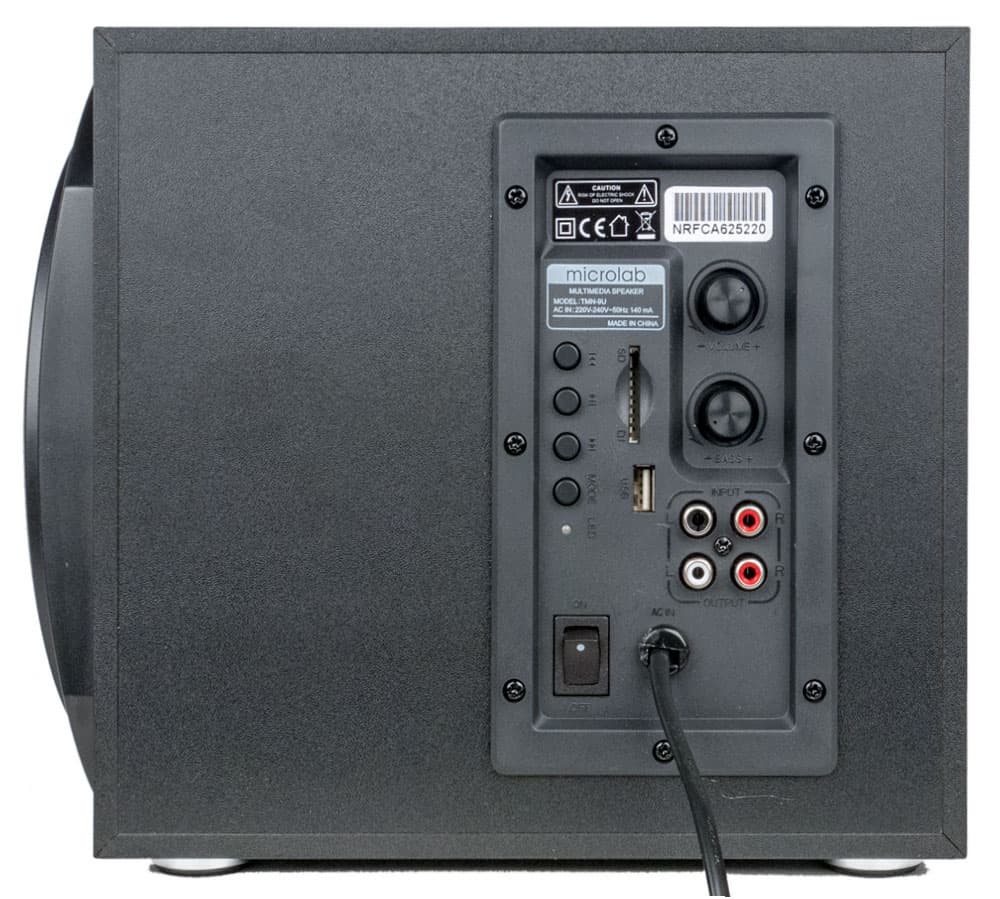

    Панель управления находится на пластиковой накладке, закрывающей отверстие в правой боковой стенке сабвуфера. Там имеются аналоговый вход 2×RCA, два таких же разъема для подключения сателлитов, коннекторы для SD-карты и USB-flash, два регулятора громкости (общей Volume и сабвуфера Bass, последний зачем-то с фиксацией среднего положения), четыре кнопки управления воспроизведением MP3-файлов и выбора источника, синий светодиодный индикатор, механический тумблер питания и выход сетевого кабеля с накладкой, защищающей от перетирания.

    Microlab TMN-9U

    При подключении флэшки или SD-карты автоматически начинается воспроизведение файлов с нее. Переход от одного сменного носителя к другому или к аналоговому входу осуществляется одной кнопкой и производится по кругу. Последний воспроизводимый музыкальный фрагмент на данном носителе запоминается, и после возврата к носителю начинает воспроизводиться с начала.

    Расстояние между слотом для SD-карт и портом USB небольшое, поэтому одновременно подключить карту и некоторые широкие флэшки может не получиться. Кроме того, вставленные носители немного мешают использованию регулятора Bass. И, конечно, поставить сабвуфер правым боком близко к стенке или разместить справа какой-то предмет не получится: закроется доступ к панели управления.

    Microlab TMN-9U

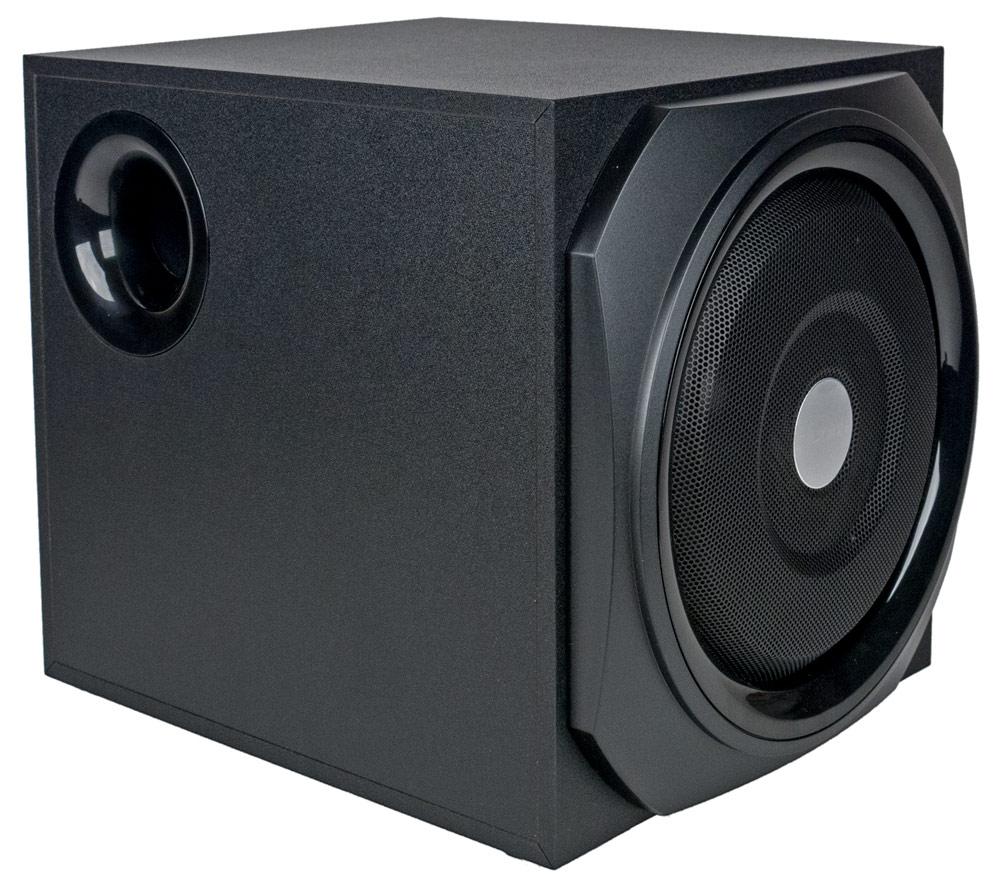

    Слева также придется оставить свободное пространство: сабвуфер акустически оформлен как фазоинвертор, порт которого (трубка с внутренним диаметром 3,6 и длиной 11 см) выведен на левую боковую стенку. НЧ-динамик с диффузором диаметром 12 см (по подвесу) находится спереди и имеет несъемный фигурный гриль, сделанный из металлической сетки.

    Microlab TMN-9U

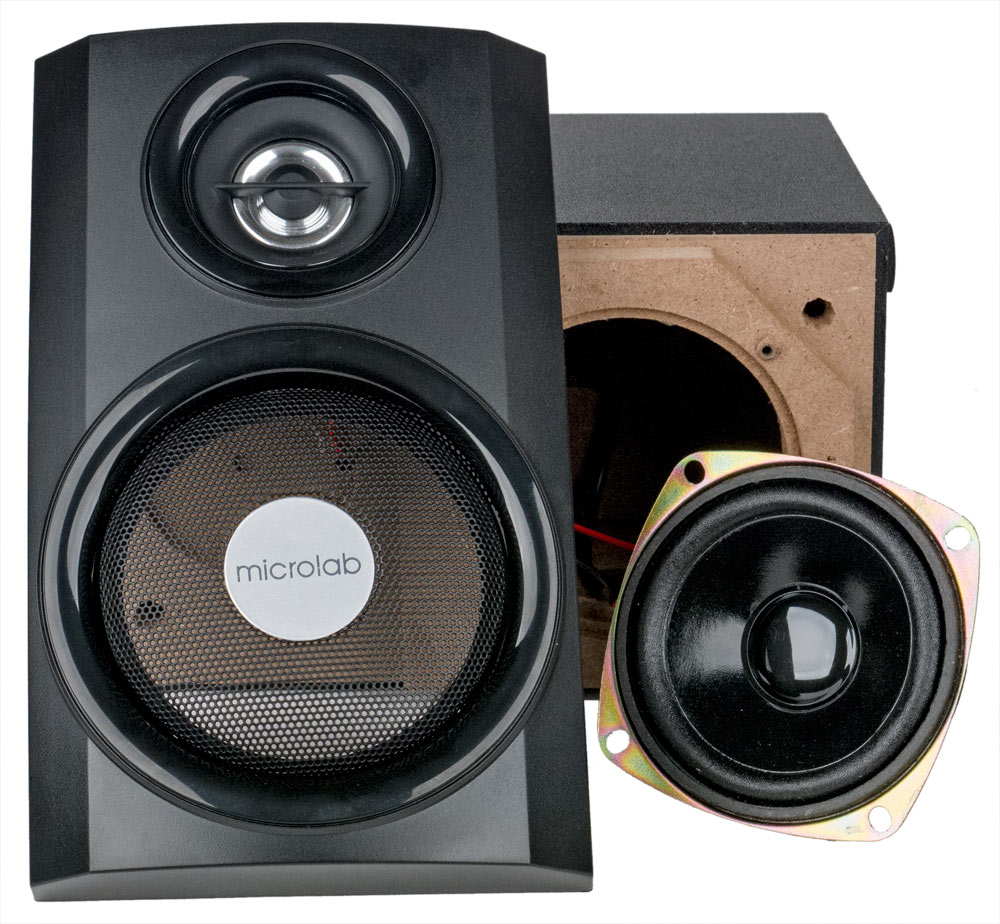

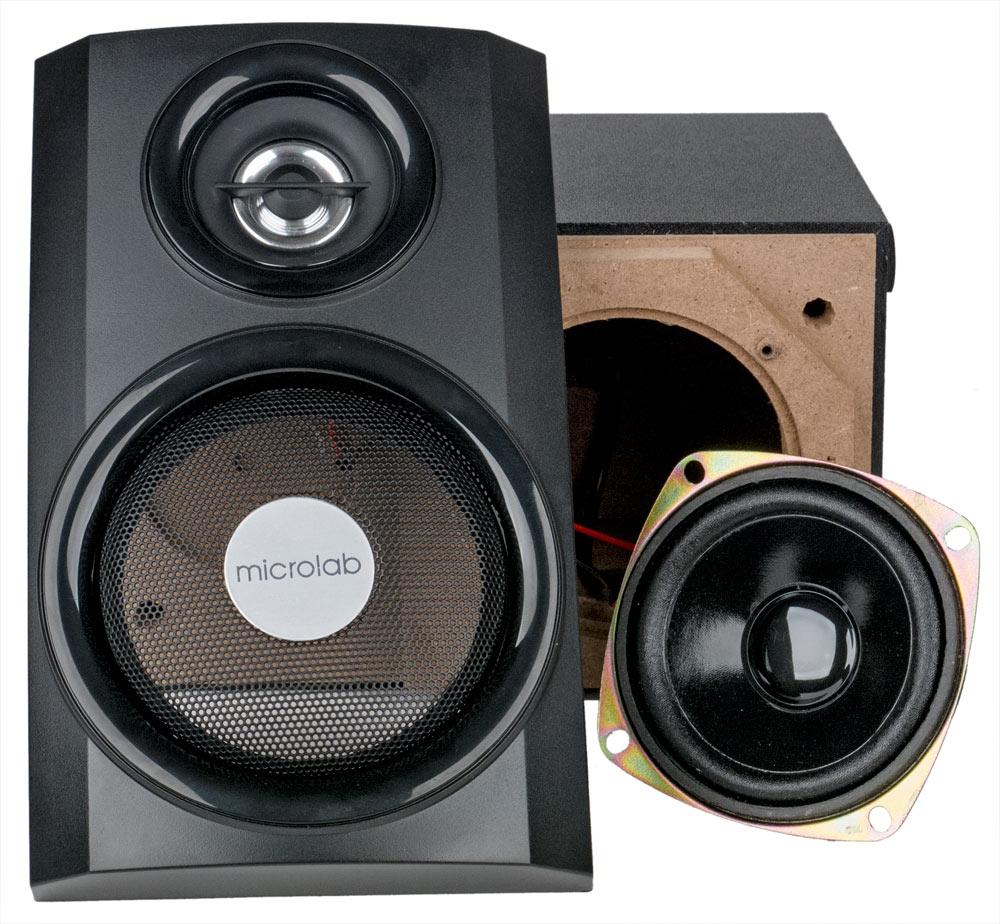

    Сателлиты двухполосные, дюймовый ВЧ-динамик оснащен конусной диафрагмой из полимера с металлическим напылением, имеющей большой центральный купол. У СЧ-динамика диаметр бумажного диффузора составляет 6,7 см. Снаружи динамики защищены: СЧ — несъемным грилем из металлической сетки, подобным тому, что имеется в сабвуфере, а декоративная пластиковая накладка твитера снабжена поперечиной, в центре которой имеется колпачок-рупор, являющийся апертурным телом, т.е. отражателем, призванным расширять диаграмму направленности на ВЧ.

    Microlab TMN-9U

    Соединительные кабели сателлитов имеют длину по 1,55 метра, одним концом распаяны внутри колоночек, выходят в отверстия задних стенок и подключаются к сабвуферу разъемами RCA. Место выхода кабеля не имеет защиты от перетирания.

    Корпуса колонок сделаны из MDF среднего качества; толщина стенок сателлитов составляет 8,5 мм, в месте крепления СЧ-динамика есть дополнительная накладка той же толщины. У сабвуфера стенки чуть толще, по 9 мм, звукопоглощающих материалов ни в нем, ни в сателлитах нет. Твитер закреплен на фронтальной пластиковой накладке, разделительный фильтр сделан на одном конденсаторе емкостью 2,2 мкФ.

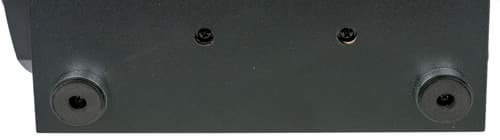

    Сабвуфер оснащен полноценными ножками с большой площадью опоры, причем имеются резиновые амортизирующие вставки. У сателлитов ножки сделаны в виде круглых наклеек из пористого резиноподобного материала толщиной 3 мм.

    Microlab TMN-9U

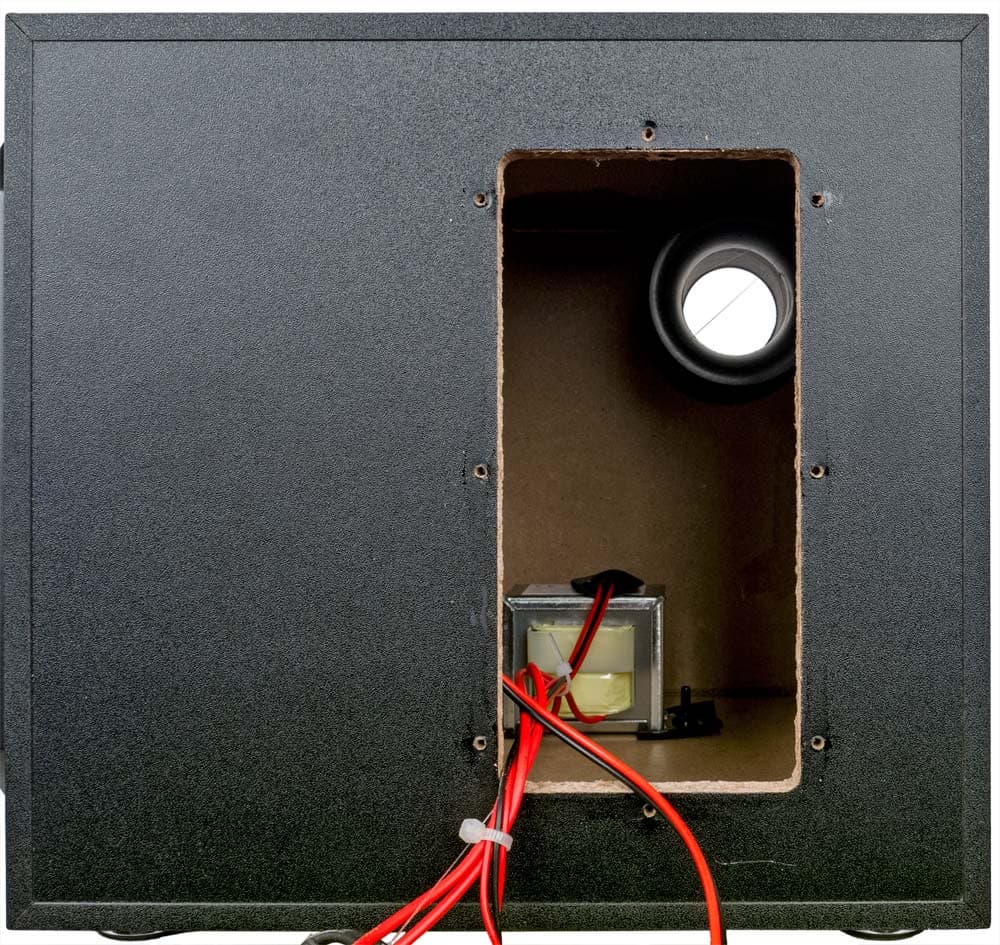

    Блок питания основан на низкочастотном трансформаторе, выдающем в отсутствие сигнала переменное напряжение 2×12,5 В (согласно маркировке; наш вольтметр показал чуть меньшее значение 2×12 В). После выпрямителя в обоих плечах установлены конденсаторы 3300 мкФ, еще один такой конденсатор имеется в цепи стабилизатора для питания слаботочных цепей, включая MP3-плеер.

    Microlab TMN-9U

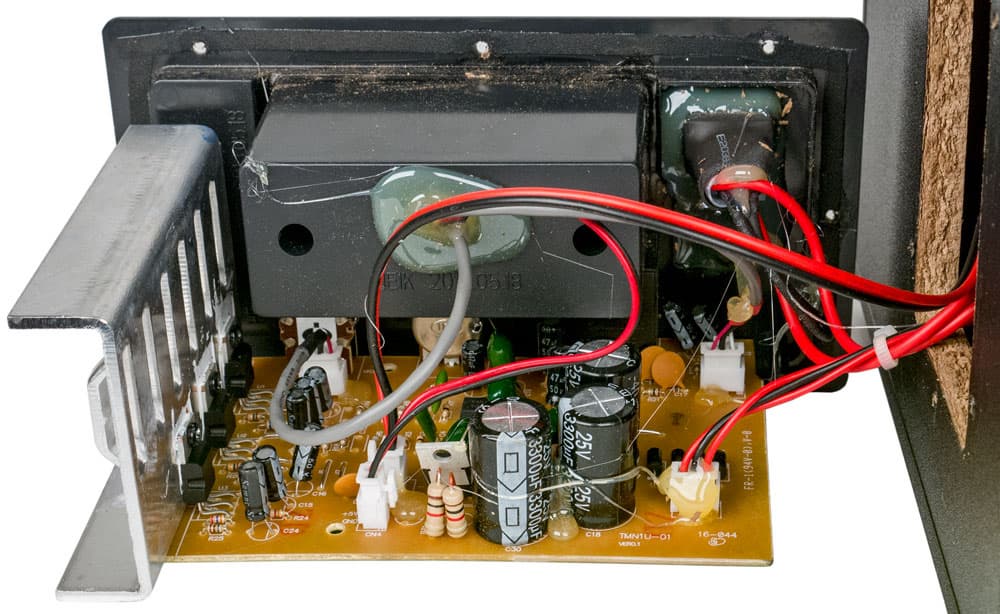

    Вся электроника расположена на одной плате, закрепленной на съемной крышке отверстия в правой стенке сабвуфера. Трансформатор закреплен через амортизирующие прокладки на днище корпуса.

    Усилитель мощности сделан на трех микросхемах 2030 – одноканальных аналоговых УМЗЧ, по одной для обоих сателлитов и сабвуфера. Они установлены на общей штампованной пластине из алюминия, закрепленной на плате и целиком находящейся во внутреннем объеме сабвуфера. Ток покоя у этих усилителей довольно велик, и даже без сигнала радиатор заметно нагревается: возле крепления микросхем на 22–24°C выше комнатной температуры, по краям несколько меньше.

    Microlab TMN-9U

    Предварительное усиление реализовано на сдвоенном операционном усилителе 4558, цепи частотного разделения каналов пассивные.

    Стык задней стенки с корпусом снабжен уплотнителем, но очень тоненьким.

    Дистанционного управления нет.

    В комплекте один сигнальный кабель 2×RCA – миниджек длиной 1,75 метра, инструкции на двух языках, включая русский, и гарантийный талон.

    Microlab TMN-9U

    Достоинства:

    • при любой громкости уровни шума и фона либо низкие, либо умеренные.

    Недостатки:

    • заметные щелчки при включении и выключении тумблером,
    • нет дистанционного управления,
    • отсутствие режима Standby.

    Сомнительные решения: боковое расположение панели управления в отсутствие дистанционного управления может создать неудобства при некоторых вариантах размещения сабвуфера, причем в большинстве случаев индикатор вряд ли будет заметен. Да и кабели сателлитов при некоторых вариантах взаимного расположения колонок могут оказаться коротковаты, хотя нарастить их не составит особого труда.

    Звучание

    Звучание Microlab TMN-9U следует охарактеризовать как среднее. Основным недостатком данного комплекта является недостаточная насыщенность сателлитов высокими частотами. Хотя сателлиты являются двухполосными, складывается ощущение, что перед нами колонка с одним широкополосным динамиком — не хватает самого верхнего диапазона, выше 3 кГц.

    К звучанию cабвуфера нареканий существенно меньше. Для своих небольших габаритов и мощности он звучит неплохо, в нем нет паразитных призвуков и высокочастотных составляющих. С используемыми сателлитами сабвуфер звучит достаточно сбалансированно, в меру насыщая низкочастотный диапазон и не выпячивая верхний регистр.

    График АЧХ Microlab TMN-9U
    Совмещенные графики АЧХ сателлита и сабвуфера

    Судя по нашим измерениям, неравномерность АЧХ сателлита составляет ±5 дБ в диапазоне 150 Гц – 20 кГц. НЧ-динамик сабвуфера полноценно воспроизводит частоты начиная с 55 Гц и охватывает диапазон до 180 Гц, при этом нижний диапазон расширен фазоинвертором.

    Средняя цена по данным price.ru
    Н/Д(0)
    Средняя цена по данным Яндекс.Маркет
    T-10984390
    Предложения Microlab TMN-9U по данным Яндекс.Маркет
    L-10984390-10

    Sven MS-1090

    Внешний вид Sven MS-1090

    Функциональность

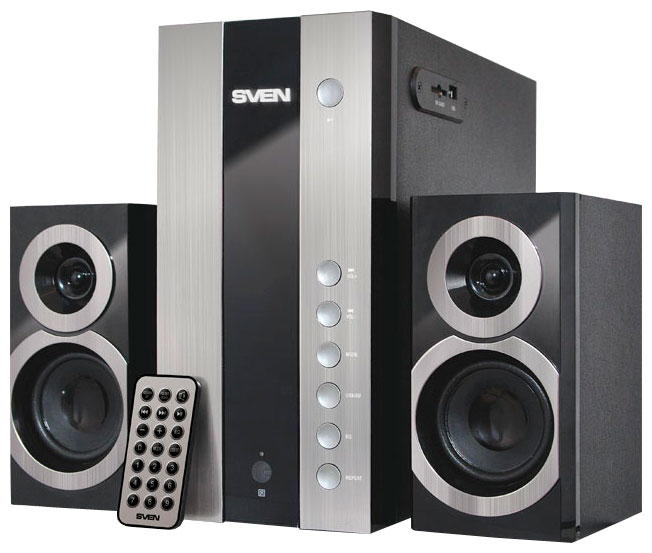

    У комплекта Sven сабвуфер существенно отличается от того, что мы видели у Microlab: это сильно вытянутая вверх стойка, высота и глубина которой вдвое больше ширины. Внешние отличия у сателлитов двух комплектов сводятся в основном к элементам декора, а размеры примерно равные.

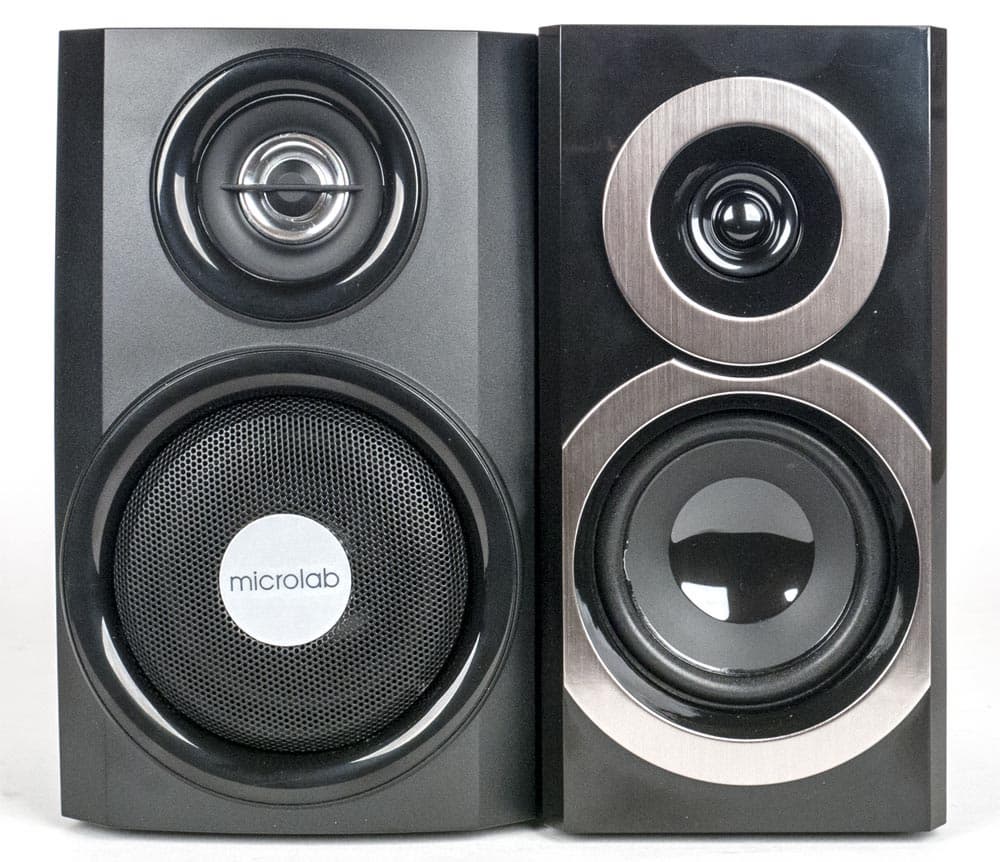

    Оформление лицевых панелей колонок двухцветное: черный плюс серо-стальной, причем детали обоих цветов глянцевые — эффектно, но не слишком практично. Корпуса в этом плане более скромные: черный ламинат с легкой шагренью.

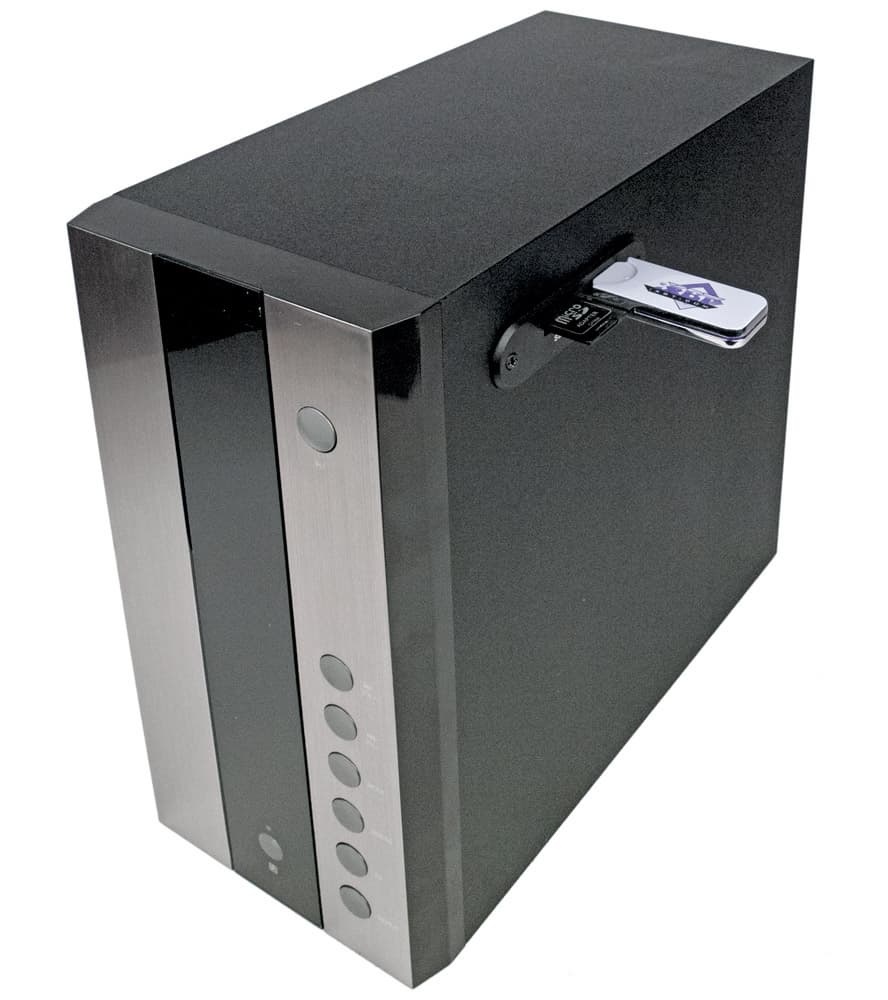

    Как и комплект Microlab, модель Sven оснащена проигрывателем MP3-файлов, которые считываются со сменных носителей типа USB-flash или SD-карт. Поддерживается емкость до 32 гигабайт и работа с папками (переход между ними). Разъемы для подключения носителей находятся на правой боковой стенке сабвуфера, причем достаточно высоко: даже если рядом стоит сателлит или схожий по высоте предмет, он не помешает работе с носителями. При подключении флэшки или SD-карты автоматически начинается воспроизведение файлов с нее. При переходе от одного сменного носителя к другому или к аналоговому входу последний воспроизводимый музыкальный фрагмент запоминается, и после возврата к данному носителю он начинает воспроизводиться с начала.

    Sven MS-1090

    Расстояние между слотом для SD-карт и портом USB и здесь небольшое, поэтому одновременно подключить карту и широкую флэшку может не получиться.

    Корпуса изготовлены из довольно качественного MDF; у сабвуфера боковые стенки имеют толщину 9 мм, съемная задняя потоньше — 6 мм. Еще тоньше стенки у сателлитов: всего 5 мм, поэтому эти колоночки получились очень легкими.

    На правую часть лицевой панели сабвуфера вертикальным рядом выведены большие круглые кнопки, позволяющие изменять громкость, выбирать вход (внешний источник или USB/SD) и управлять воспроизведением MP3-файлов, включая выбор одного из двух носителей. Есть эквалайзер с набором фиксированных настроек, но он предназначен только для воспроизведения MP3.

    В центре нижней части лицевой панели находится единственный двухцветный светодиодный индикатор, а также ИК-датчик дистанционного управления. При включенном питании в верхней части центральной полосы лицевой панели неярким белым светом отображается название изготовителя.

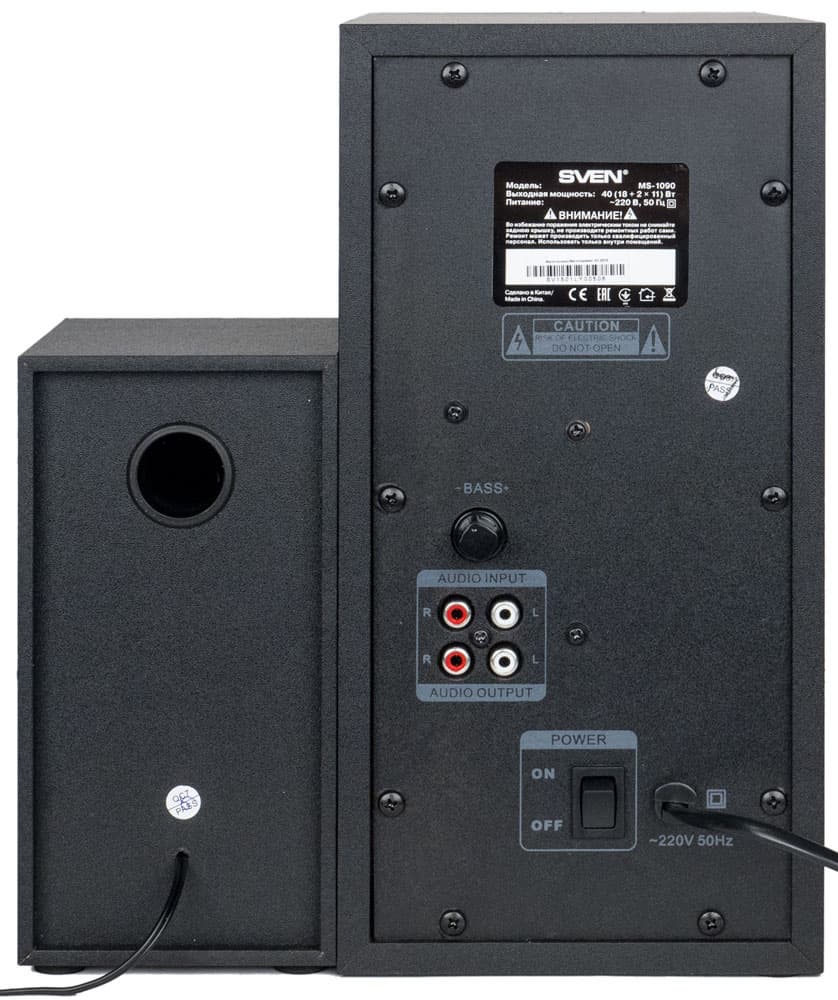

    На задней стенке расположена пара RCA-коннекторов аналогового входа, еще два таких же разъема для подключения сателлитов и регулятор громкости сабвуфера. В нижней части находятся механический тумблер питания и отверстие для сетевого кабеля, снабженное защитой от перетирания.

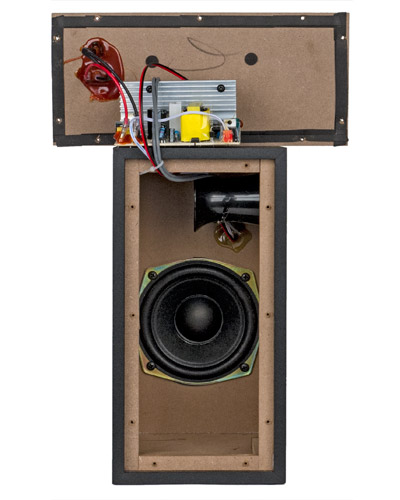

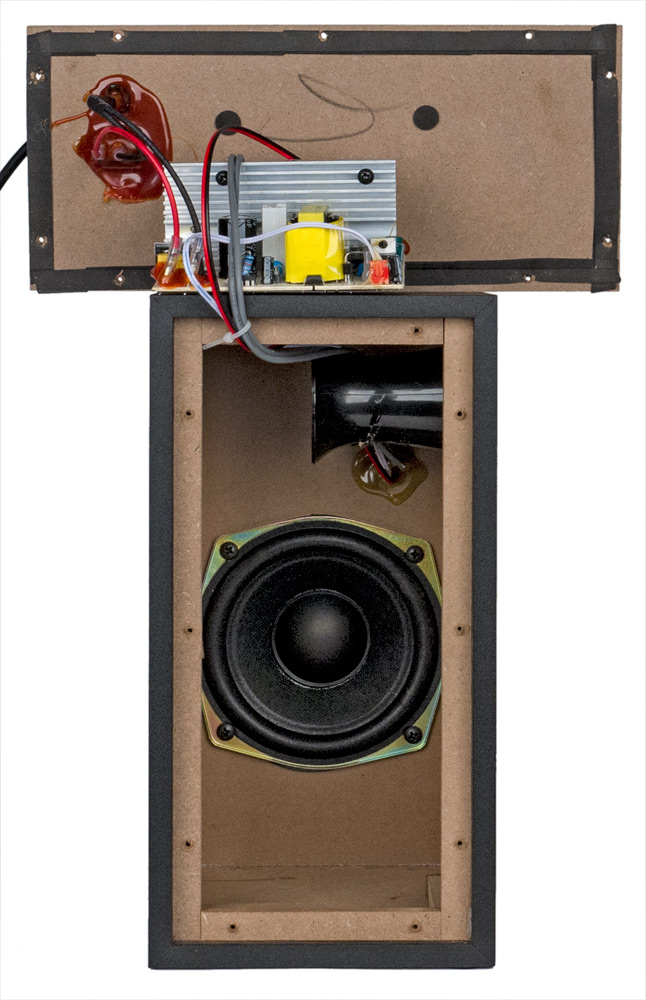

    Для сабвуфера использовано довольно редкое акустическое оформление: бандпасс 4-го порядка. Эта колонка имеет внутреннюю перегородку, делящую объем на две примерно равные части. В отверстии перегородки находится динамик с диафрагмой диаметром 10,5 см (по подвесу), направленной к задней стенке. В заднем отсеке находится и фазоинвертор в форме раструба с минимальным диаметром около 37 мм, длина трубки 75 мм.

    Sven MS-1090

    Сателлиты оформлены как фазоинверторы, порт диаметром 25 мм выходит на заднюю стенку. Фронтальная панель пластиковая, на ней закреплены динамики, не имеющие снаружи защитных элементов, включая решетки-грили, а сам корпус не имеет передней панели из MDF. Твитер имеет 25-миллиметровую конусную диафрагму из полимерного материала, имеющую центральный купол диаметром 12 мм. Диаметр бумажной диафрагмы СЧ-динамика 67 мм. Разделительный фильтр сделан на одном конденсаторе 2,2 мкФ.

    Соединительный кабель длиной 1,5 метра выходит в отверстие задней стенки и закачивается разъемом RCA. Место выхода кабеля не имеет защиты от перетирания.

    Sven MS-1090

    У сателлитов есть ножки в виде круглых наклеек из пористого резиноподобного материала толщиной 3,5 мм. Сабвуфер также оснащен подобными ножками, но почему-то более тонкими, двухмиллиметровыми. Каких-либо звукопоглощающих материалов во внутренних объемах колонок не обнаружено.

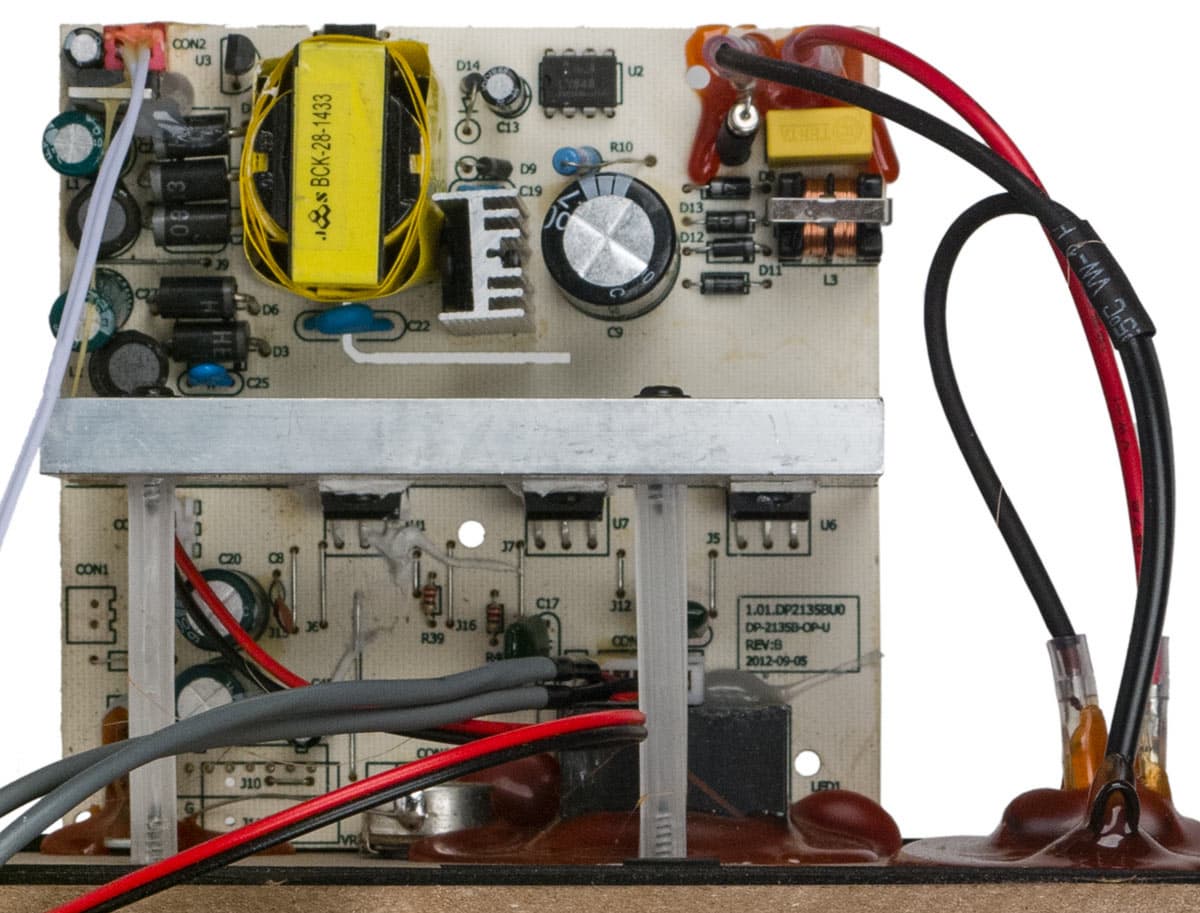

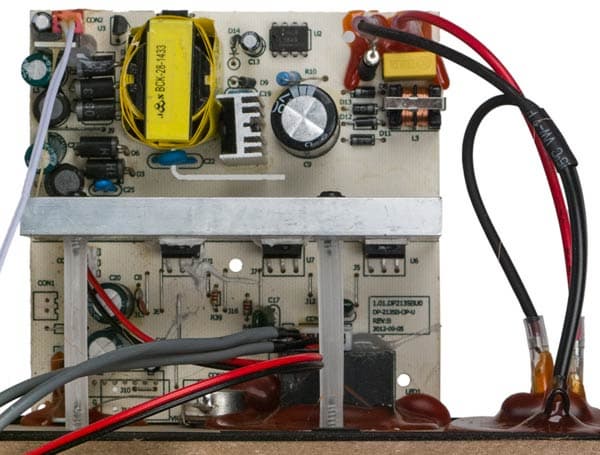

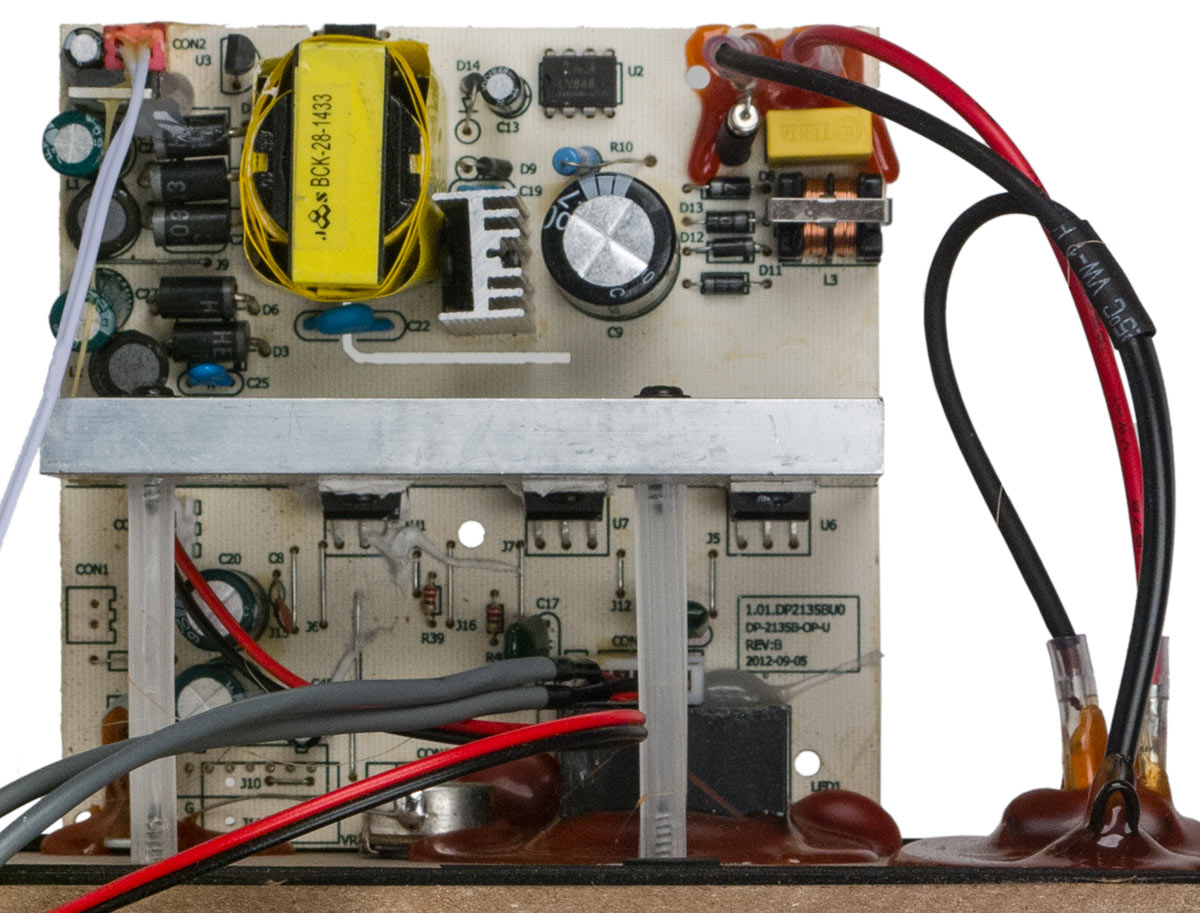

    Усилитель и блок питания расположены на одной плате, закрепленной на съемной задней стенке сабвуфера. БП выполнен по схеме с преобразованием частоты, в отсутствие сигнала он выдает напряжение ±13,5 В для питания усилителя, в обоих плечах стоят конденсаторы 1000 мкФ.

    Элементная база усилителя та же, что и у модели Microlab: три микросхемы УМЗЧ 2030, установленные на общем ребристом алюминиевом радиаторе, закрепленном на плате и целиком находящемся во внутреннем объеме сабвуфера. Нагревается он в отсутствие сигнала на 20–22 °C вблизи микросхем, по краям несколько меньше. Цепи предварительного усиления также реализованы на сдвоенном операционном усилителе 4558, частотное разделение каналов осуществляется пассивными компонентами.

    Sven MS-1090

    Стык задней стенки с корпусом снабжен довольно толстым уплотнителем.

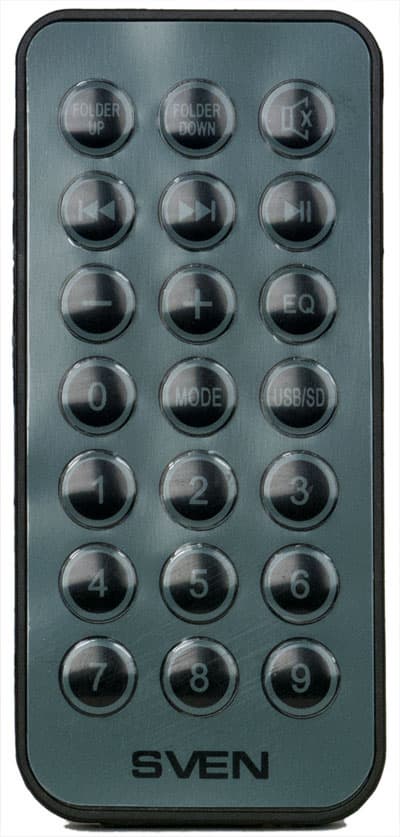

    Пульт дистанционного управления крошечный: 86×40×7 мм, и на нем размещена 21 кнопка — явный перебор. К тому же кнопки совершенно одинаковые, не разнесены в группы по функциональности, да и мембранное исполнение не добавляет удобства при использовании. Зато чувствительность ИК-датчика нормальная, он неплохо воспринимает отраженные волны, и направлять пульт точно на него нет необходимости.

    С пульта доступны все функции, кроме выключения и регулировки громкости сабвуфера (есть только общая громкость). Выбирать музыкальный фрагмент можно по номеру, с помощью цифровых кнопок пульта, но переход происходит с заметной задержкой, и поначалу может даже показаться, что нажатие кнопки не отработалось.

    Питается пульт от элемента CR2025.

    Пульт ДУ Sven MS-1090

    В комплекте один сигнальный кабель 2×RCA – миниджек длиной 1,5 метра, пульт ДУ с батарейкой и инструкция с гарантийным талоном (они нам почему-то не достались, но инструкцию можно скачать на сайте производителя).

    Sven MS-1090

    Достоинства:

    • наличие беспроводного дистанционного управления большинством функций,
    • низкий уровень шума при любой громкости.

    Недостатки:

    • заметный щелчок при включении и очень громкий при выключении тумблером,
    • уровень фона становится заметным при увеличении громкости,
    • неудобное расположение регулятора Bass, функция которого не дублируется пультом ДУ,
    • отсутствие режима Standby.

    Хотя сабвуфер с точки зрения восприятия звуковой картины может располагаться в любом удобном месте, в данном случае его нельзя будет поставить близко к вертикальным поверхностям ни левым, ни правым боком — слева находится выход фазоинвертора, справа гнезда для сменных носителей. Про кабели сателлитов можно повторить сказанное в отношении комплекта Microlab.

    Звучание

    В целом звучание Sven MS-1090 следует охарактеризовать как среднее. Для своих небольших габаритов сателлиты играют неплохо, благодаря использованию в колонках двух полос звучание насыщено высокими частотами в достаточной степени. И хотя их качество находится на среднем уровне, для бюджетной акустики это является приемлемым результатом.

    Наиболее слабым звеном в данном наборе является сабвуфер. Безусловно, его компактные размеры не позволяют использовать полноценный динамик, однако даже при таких ограничениях можно добиться лучшего результата. В данном случае звук имеет гулообразный и подвывающий характер, что вполне может объясняться недостаточно корректно спроектированным акустическим оформлением: как известно, bandpass требует точного расчета и тщательного изготовления.

    График АЧХ Sven MS-1090
    Совмещенные графики АЧХ сателлита и сабвуфера

    Судя по нашим измерениям, неравномерность АЧХ сателлита составляет ±5 дБ в диапазоне 170 Гц – 20 кГц. Сабвуфер уверенно воспроизводит частоты начиная от 70 Гц и охватывает диапазон до 150 Гц. В целом частотные диапазоны сабвуфера и сателлитов можно считать согласованными.


    Средняя цена по данным price.ru
    Н/Д(0)
    Средняя цена по данным Яндекс.Маркет
    T-8488271
    Предложения Sven MS-1090 по данным Яндекс.Маркет
    L-8488271-10

    Выводы

    Говоря о звучании, следует понимать, что рассматриваемые комплекты 2.1-акустики не являются заменой полноценным стереоколонкам. Несмотря на то, что в этих комплектах используются двухполосные сателлиты, качество их звучания находится на характерном для декоративной акустики невысоком уровне.

    Сравнивая рассматриваемые наборы, из наиболее явного отметим чуть более полноценное звучание сабвуфера Microlab TMN-9U: он имеет более низкую граничную частоту и более проработанное звучание благодаря выведенному наружу НЧ-динамику. Что касается сателлитов, то колоночки Sven MS-1090 превосходят Microlab TMN-9U по насыщенности в области высоких частот.

    Так как в рассмотренных наборах эквализация либо не предусмотрена, либо имеет ограниченное применение, с недостатками звучания придется мириться или компенсировать их эквалайзером на компьютере или подключаемом устройстве.

    Одним словом, в плане звука игра фактически идет на равных: у одного комплекта чуть лучше проработаны нижние частоты, у другого — верхние. Причем вновь надо отметить, что речь идет об устройствах весьма и весьма бюджетного класса, и отмеченное «чуть лучше» отнюдь не выводит ни один из них на более высокий уровень.

    По набору предлагаемых дополнительных функций и удобств преимущество у комплекта Sven, имеющего дистанционное управление и эквалайзер, пусть даже с фиксированными настройками и предназначенный только для MP3-плеера. Но это не очень веское основание для того, чтобы объявить эту модель победителем: несомненно, ДУ вещь полезная, вот только нужна она далеко не каждому владельцу.

    Итак, по функциональности, потребительскому удобству и качеству сборки, как и по звучанию, счет достоинств и недостатков у участников дуэли фактически равный, поэтому победителя на этот раз мы объявлять не будем.



    Все производители оставляют за собой право вносить изменения в конструктивные решения,
    поэтому все сказанное относится к тестируемым образцам.
