Soltek KT400A — системная плата на базе чипсета VIA KT400A


Производитель, традиционно «любимый народом» за решения среднего класса, предоставляющие в распоряжение пользователя достаточно мощные механизмы настройки и разгона, но не «злоупотребляющие» излишней функциональностью (большим количеством дополнительных контроллеров, интегрированных на плату) и, соответственно, довольно демократичные по цене. Данный продукт вполне удачно вписывается в эту серию, не нарушая традиций Soltek.

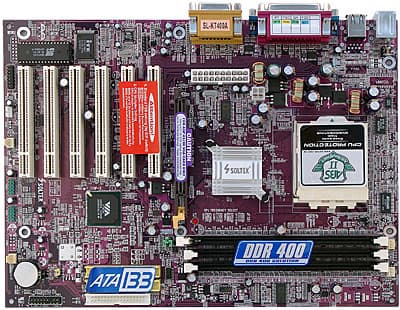

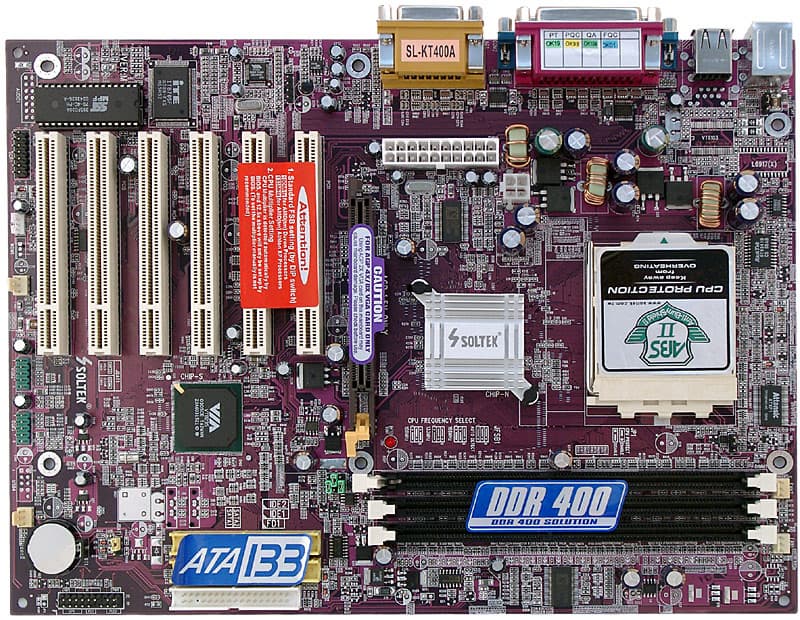

Разводка платы не очень удобна (честно говоря, платы от Soltek с удобной разводкой нам встречались редко): разъемы IDE и FDD расположены позади слотов PCI, а звуковые разъемы — перед ними, также не лучшим образом для подключения расположен ряд разъемов вдоль левого края платы. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 2200 мкФ и 2 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 3 конденсатора по 1000 мкФ) и памяти (3 по 1000 мкФ и несколько менее емких). Наличие напряжения +5 В индицируется красным светодиодом на плате. Разведены, но не распаяны на плате: разъем фронтальных аудиовыходов, один разъем для подключения планки с портами USB и разъемы SATA, сетевой PHY-контроллер. Размеры платы — 305х225 мм («зауженный ATX», крепление шестью винтами, передний край платы будет провисать без дополнительной фиксации).

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, +3,3, +5, ±12 В и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора и датчиком на плате) и платы (встроенным датчиком платы).

Кроме собственно модели KT400A на базе этой же PCB выпускается только одна плата на чипсете VIA KT400A — KT400A-L, отличающаяся от побывавшей у нас наличием интегрированного 10/100 Мбит Ethernet-контроллера. Однако нам кажется уместным упомянуть еще несколько продуктов, так или иначе связанных с Soltek KT400A. Во-первых, это плата KT400A-C, использующая в точности такую же комбинацию северного и южного мостов (KT400A + VT8235), но базирующаяся на другой PCB и имеющая всего 5 слотов PCI, 2 слота DIMM и 2-канальный AC’97-кодек — это продукт самого нижнего ценового уровня. Кроме того, интересно, что разведенные, но не распаянные ни на KT400A, ни на KT400A-L разъемы Serial ATA вообще не должны присутствовать в платах на чипсете VIA KT400A, ибо данный чипсет «по классике» оснащается южным мостом VT8235. Зачем же они разведены на этой PCB? А все дело в том, что она же используется для плат на базе VIA KT600! И вот на них-то (KT600-R/RL) мы уже можем видеть распаянные разъемы Serial ATA, так как там используется поддерживающий данную функцию южный мост VT8237, а на KT600/-L эти разъемы вновь не распаяны, по прежней причине.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket A);
  • 3 разъема под DDR SDRAM DIMM;
  • Слот AGP (не Pro, с защелкой);
  • 6 слотов PCI (32-битные, 33-мегагерцовые);
  • Стандартные разъемы питания (ATX и 4-контактный для 12 В);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 4 разъема для подключения вентиляторов (из них 2 с возможностью регулировки количества оборотов).

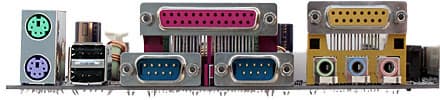

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для мыши и клавиатуры;
  • 2 разъема USB (2.0);
  • 1 LPT-порт, 2 COM-порта;
  • 3 аудиоразъема (In/Out/Mic) и разъем Game-порта.

Классическая старая схема для ATX-плат. У KT400A-L над разъемами USB будет сетевая розетка RJ-45.

Комплект поставки

  • Упаковка: коробка привычного дизайна;
  • Документация: руководство пользователя материнской платы, описание входящего в комплект программного обеспечения — все на английском языке, краткая инструкция по установке перемычек на плате — на 8 языках;
  • Кабель ATA66/100/133 и шлейф для подключения дисковода;
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • несколько утилит для мониторинга состояния компьютера;
    • Adobe Acrobat Reader;
    • DirectX 9.0a;
    • PC-cillin 2002;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6.0SE;
    • Drive Image 4.0.

Традиционно богатый набор ПО, включающий честный лицензионный платный софт, что не может не радовать принципиальных противников пиратства. (Правда, версии программ почти все старые: Partition Magic уже давно дошел до восьмой, Drive Image — до седьмой.) А вот из «железной» комплектации хочется иметь хотя бы элементарные планки с выводами USB-портов, особенно учитывая всего одну пару в блоке задней панели.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1.

Фирменные технологии

На плате реализована фирменная технология Soltek под названием ABS II (Anti-Burn Shield II). Фактически, это комбинация из термодатчика, интегрированного в процессоры Athlon XP, и «умной» начинки платы, которая, анализируя показания этого датчика, не даст процессору сгореть при старте системы или в процессе работы.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSBAuto/100/133/166/200 МГц
Перемычка для включения функции защиты от перегрева
Перемычка для включения возможности запуска компьютера с клавиатуры и мыши PS/2
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, Bank Interleave, Burst Length, Command Rate
Выбор частоты работы памяти+Auto, 133, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x18
Изменение напряжения ядра процессора+Auto, 1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Auto, 1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS AR2.4, как последняя из доступных на время проведения тестирования.

Результаты тестов:



Системная плата Soltek KT400A предоставлена компанией OLDI
