iEi KINO-761AM2 — системная плата в формате Mini-ITX на базе чипсета SiS 761CX (Socket AM2)


  • Чипсет SiS 761CX (северный мост SiS 761CX и южный SiS 966)

Помимо системных плат в привычных для пользователей настольных компьютеров форматах ATX и microATX, существует множество плат самых разных форм и размеров, имеющих тот же набор компонентов (чипсет, слоты для процессора, памяти, разъемы для подключения различной периферии). Несмотря на то, что большинство таких плат, предназначенные для сборки ноутбуков и встраивания в различную бытовую и промышленную технику, выпускаются на заказ, существует и стандартный формат для особо компактных плат. Вернее даже несколько — в порядке уменьшения размеров можно назвать DTX, Mini-DTX, Mini-ITX, а также, продвигаемые компанией VIA, Nano- и Pico- ITX (в последнем случае на плате едва умещается процессор с чипсетом).

Мы уже рассматривали платы в формате Mini-ITX, например, весьма функциональную Albatron KI51PV-754 и, надо сказать, несмотря на дороговизну (как самих плат, так и соответствующих корпусов), спрос на такие платы имеется не только среди производителей встраиваемых систем, но и «частных» потребителей. И в первую очередь поклонников «моддинга», желающих сделать свой компьютер не только оригинальным внешне, но и неожиданным по конструкции. Ведь маленькую плату проще замаскировать внутри избранного предмета, а поскольку компактные платы используются и для различных систем промышленной автоматизации, то зачастую имеют и соответствующий набор интерфейсов, позволяющий подключить, например, какие-нибудь сервоприводы и датчики. Словом, заняться робототехникой на дому. И поскольку мощного чипсета и богатого оснащения, в таком случае, не требуется, сегодня мы рассмотрим своего рода противоположность упомянутой выше платы от Albatron.

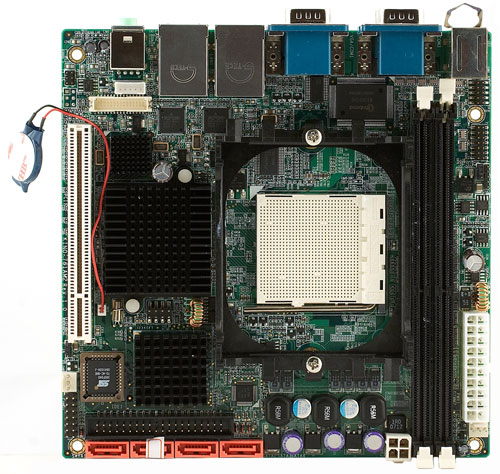

Забавная деталь, хорошо заметная на фотографии — батарейка для питания CMOS, подключаемая к плате гибким кабелем. Очевидно место не нашлось даже для вертикального расположения гнезда на плате. Сама батарейка снабжена липкой наклейкой для помещения ее на стенке корпуса или других, соседних с платой, компонентах встроенного компьютера.

Дизайн компактных плат традиционно радует логичностью расположения всех компонентов, доступ к разъемам для подключения периферии, после установки платы в корпус, разумеется, не гарантирован, но лишь по той причине, что корпуса у встраиваемых систем бывают весьма затейливой формы. Тем не менее, приятно, что дополнительных трудностей у пользователей по вине разработчиков платы возникнуть не должно. Скромная функциональность чипсета реализована достаточно полно, в том числе, для 4 портов SATA возможно объединение в RAID-массив, также обращает на себя внимание поддержка встраиваемой ЖК-матрицы с интерфейсом LVDS) и HDTV-выхода (с поддержкой режимов вплоть до 1080i). Впрочем, есть версия и без расширенной видеоподдержки, а вот изобилие COM-портов (4, с учетом имеющегося на плате разъема для подключения дополнительного порта к трем, имеющимся на задней панели) и два гигабитных сетевых адаптера, причем подключенные через PCI Express — непременные атрибуты данной платы.

Чипсет довольствуется пассивным охлаждением, также собственный радиатор имеет микросхема LVDS. Нагрев всех радиаторов невелик, чему в нашем случае способствовало не только умеренное тепловыделение чипсета, но и коробочный кулер на процессоре. Разъем для процессора ориентирован так, что процессорный кулер способствует охлаждению чипсета.

Любопытно, что сама iEi рекомендует (и поставляет на заказ в комплекте) к данной плате процессоры с частотой 1,8 ГГц (Athlon 64 и двухъядерный Athlon 64 X2) с TDP=35 Вт, а в качестве рекомендуемых кулеров предлагает низкопрофильный (89 x 69 x 30 мм с максимальной рассеиваемой мощностью 46 Вт) либо стандартный (92 x 92 x 67 мм на 115 Вт), в спецификации нет каких-либо ограничений по части максимальной частоты процессоров. Интересно и приведенное максимальное потребление платы в конфигурации с процессором Athlon 64 X2 5000+ (2,6 ГГц) и 1 ГБ DDR2-667, ток по линии 5 В равен 6,83 А, по 12 В — 8,98 А, что в сумме составляет 142 Вт.

Очень порадовал стабилизатор напряжения питания процессора, в отличие от большинства компактных плат, реализована не двух- а трехканальная схема, применены по 2 полевых транзистора на канал, 3 конденсатора по 1800 мкФ и 2 по 820 мкФ, конденсаторы фирменные, хотя и не от брендов первой величины. Размер платы — 170×170 мм (Mini-ITX), крепление к корпусу 4 винтами.

Системный мониторинг (Winbond WB83697HG, по данным BIOS Setup):

  • Напряжение процессорного ядра, +3,3, +5, +12 В, батарейки и 5 В Standby;
  • Частота вращения процессорного вентилятора;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64, Athlon 64 X2, Sempron, выпущенных для данного разъема);
  • 2 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR-400/533/667/800);
  • 1 слот PCI;
  • Разъемы питания: стандартный ATX (20 контактов), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA (Serial ATA 1.0) на 4 устройства SATA150, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и JBOD;
  • 1 разъем для подключения планок на 2 дополнительных порта USB;
  • Разъем (LVDS) для подключения ЖК-матрицы;
  • Разъем для подключения порта COM4;
  • ТВ-выход с поддержкой HDTV;
  • Разъем для подключения стандартного инфракрасного IrDA-датчика;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов.

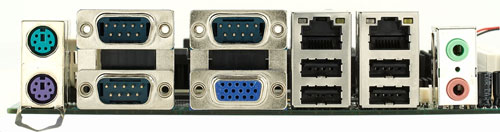

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 2 COM;
  • COM, VGA;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 аналоговых аудиоразъема (Line-In, Line-Out).

Комплект поставки

  • Упаковка: плата к нам поступила в OEM-поставке, но в стандартной комплектации предусматривается и картонная коробка;
  • Документация: инструкция по быстрой установке (на английском языке);
  • 2 кабеля SATA, переходник питания SATA, шлейф ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки AC’97 и кодека Realtek ALC655, на плате реализован только стереовыход и Line-In;
  • LVDS, 24-битный, двухканальный, на базе чипсетной поддержки и контроллера SiS 307LV;
  • 2 сетевых: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе двух контроллеров Broadcom BCM5787M PCIE.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.17, -0.49Хорошо
Уровень шума, дБ (А): -80.6Хорошо
Динамический диапазон, дБ (А): 80.4Хорошо
Гармонические искажения, %: 0.028Хорошо
Гармонические искажения + шум, %: -66.2Средне
Интермодуляционные искажения + шум, %: 0.054Хорошо
Взаимопроникновение каналов, дБ: -80.0Очень хорошо
Интермодуляции на 10 кГц, %: 0.200Средне

Общая оценка: Хорошо (подробнее). Результаты неплохие для среднего уровня AC’97-кодеков, однако на фоне HD Audio, давно прописавшегося даже на самых недорогих полноразмерных платах, показатели невыдающиеся. С другой стороны, ясно, что аудиовыход на данной плате с наименьшей вероятностью будет использоваться для прослушивания музыки.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка «LCD Voltage»3, 5, 12 В
Перемычка «COM4»Управление стандартом передачи (RS232 или RS422, RS485)
Из BIOS, основанного на AMIBIOS v2.59 Возможность управления специфическими функциями платформы -
Настройки таймингов памяти -
Выбор частоты работы памяти -
Настройка работы шин HT -
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB -
Изменение коэффициента умножения процессора -

Использовался BIOS версии 1.0, имеющий лишь необходимый минимум настроек, в который, с точки зрения разработчиков индустриальных плат, возможности для разгона не входят. Признаться, такая позиция выглядит вполне логичной.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения использовалась плата на аналогичном чипсете ECS 761GXM-M.

Тест
ECS 761GXM-M iEi KINO-761AM2
Архивирование в 7-Zip, мин:сек 6:49 6:45
Кодирование MPEG4 (XviD), мин:сек 6:11 6:17
Unreal Tournament 2004 (Low@640×480), fps 23,4 22,0
Unreal Tournament 2004 (High@1024×768), fps 10,4 9,3
FarCry (Low@640×480), fps 20,0 19,1
DOOM III (Low@640×480), fps 5,2 4,4

Поскольку iEi KINO выставила для наших модулей памяти частоту лишь 667 МГц, в тестах, где наблюдается хоть какая-то зависимость от пропускной способности памяти, впереди оказалась плата ECS. Но разница минимальна и, как мы уже говорили, сам чипсет с поддержкой лишь DirectX 7 выводит такие платы в разряд предназначенных исключительно для 2D-графики.

Вывод

Среди производителей индустриальных компонентов, компания iEi имеет, пожалуй, наиболее разнообразное предложение Mini-ITX плат и довольно смело экспериментирует с различными чипсетами и оснащением. Очевидно, что рассмотренная плата не претендует на роль лидера по производительности и богатству возможностей среди компактных плат, и ориентирована в первую очередь на желающих управлять с ее помощью устройствами, подключаемыми через COM-порты. То есть помимо собственно индустриального оборудования, на ум приходят упомянутые любители инженерно-технического творчества.

Наличие двух скоростных Ethernet-портов добавляет к перечисленным амплуа возможность использования в качестве сетевого устройства, файл-сервера, в том числе, и для хранения медиаконтента, но если требуется возможность декодирования видео «на лету», не поскупитесь на мощный двухъядерный процессор.

Эта модель на сайте производителя

Плата предоставлена на тестирование компанией IT Labs
