Albatron KI51PV-754 — системная плата в формате Mini-ITX

на базе чипсета NVIDIA GeForce 6150 (Socket 754)


  • Чипсет NVIDIA GeForce 6150 (северный мост GeForce 6150 и южный nForce 430)

Существование различных «гибридных» плат от ECS и ASRock и прочих подобных «высокоинтегрированных» фантазий на платформенную тему, помимо восхищения техническим прогрессом, дает повод задуматься об избыточности традиционных ATX-форматов. Ведь если полнофункциональная связка из процессора, чипсета и памяти умещается на плате размером с далеко не самую крупную видеокарту, следуя тем же компоновочным принципам, можно и системные платы выпускать более компактными, чем даже Micro-ATX. И при этом вовсе не обязательно они получат «ноутбучную» цену, а себестоимость имеет очевидный шанс снизиться.

Компания Albatron, как и остальные производители «третьего эшелона», переживает не самые лучшие времена и в качестве антикризисной меры ищет оригинальные пути развития своей продуктовой линейки. Рассматриваемая в данном обзоре модель из числа «практичной экзотики», на которую постепенно переориентируется большинство мелких производителей. Такие платы не встречаются среди продукции компаний «из первой тройки», их удобно продвигать с помощью адресного маркетинга (например, заинтересовать производителей встраиваемых решений, медиацентров и т.п.). Но в то же время они достаточно утилитарны, чтобы рассчитывать на выпуск массовым тиражом, получение прибыли и восстановление положительного сальдо :)

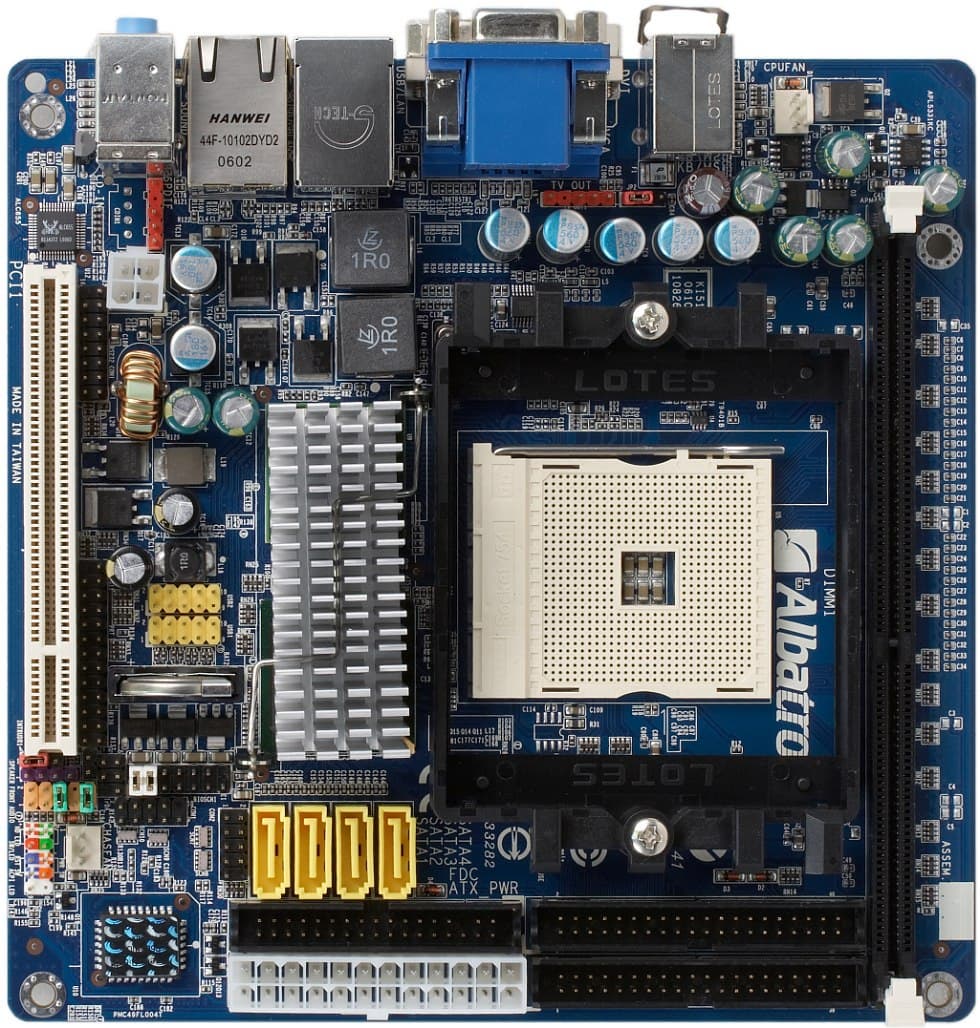

Рассматривая компоновку с точки зрения традиционных критериев, ничего не остается, как назвать ее идеальной. Слоты и разъемы расположены вдоль краев платы (поскольку «середина» занята процессорным разъемом и чипсетом) и логично сгруппированы, перемычки также легко доступны, в том числе и после дооснащения платы немногочисленными «допустимыми» компонентами. Длина PCI-карты ограничивается только габаритами корпуса. Процессорный кулер теоретически можно выбрать и среди громоздких моделей (но имеющих узкое основание, поскольку радиатор чипсета и слот для модуля памяти находятся практически вплотную к процессорному разъему), равно как никто не мешает установить «коробочный» кулер (удачный тем, что он гарантированно сможет способствовать охлаждению чипсета). Но, собирая компактную и малошумную систему, логично подойти к этому вопросу комплексно и исходить из того, что позволяет выбранный корпус. Как вариант, можно порекомендовать установить большой радиатор на процессор и общую вытяжку, которая охлаждала бы его заодно с радиатором на чипсете. Последний ощутимо греется при работе с нагрузкой (особенно непосредственно приходящийся на чипсет — интенсивная работа в локальной сети, игры, задействующие 3D-ускоритель). И учитывая, что на полноразмерных платах аналогичный чипсет, как правило, имеет раздельное охлаждение для северного и южного моста, оставлять его вовсе без дополнительного обдува мы бы не рекомендовали.

Комплектацией периферийными интерфейсами можно только восхищаться, практически все возможности чипсета реализованы, включая два графических порта, 4 SATA и 2 IDE (завидуйте владельцы плат на неких «топовых» чипсетах!). Два Ethernet-порта не так давно считались отличительной чертой Deluxe-моделей, однако на KI51PV-754 нашлось место и для дополнительного контроллера, правда, «всего лишь» Fast Ethernet. Придраться можно к использованию AC’97-кодека вместо поддерживаемого чипсетом HD-Audio, что и впрямь выглядит не совсем рационально, ведь смена аудиокодека на сложности разводки практически не отражается (в отличие от добавления второго сетевого контроллера), а задействоваться интегрированное аудио на такой плате будет практически наверняка.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 5 конденсаторов по 560 мкФ из «полимерной» серии PS и 1 электролитический емкостью 470 мкФ от United Chemi-Con и 3 электролитических по 1000 мкФ от Sanyo. Использование конденсаторов надежных марок похвально и практически неизбежно, когда необходимо заботиться о компактности, а значит, сокращать количество компонентов в цепях питания. Размер платы — 170?170 мм (Mini-ITX), крепление к корпусу четырьмя винтами.

Едва ли стоит объяснять причины, по которым данная модель получает награду за оригинальный дизайн:

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна

Системный мониторинг (Winbond WB83627HF, по данным BIOS Setup):

  • Напряжение процессорного ядра, +3,3, +5, +12 В, батарейки и 5 В Standby;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 754, заявлена поддержка всех процессоров AMD Athlon 64//Sempron/Turion 64, выпущенных для данного разъема);
  • 1 разъем под DDR SDRAM DIMM (до 1 ГБ DDR-200/266/333/400);
  • 1 слот PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения входа и выхода S/PDIF-in/Out;
  • Разъем для подключения планки с HDTV-выходом;
  • Разъем для подключения стандартного инфракрасного IrDA-датчика;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения планки с 2 COM-портами;
  • Разъем для подключения планки с LPT-портом;
  • Разъем для подключения ABS (Albatron BIOS Security);
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов.

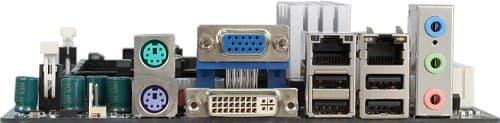

Задняя панель платы (слева направо, по блокам)

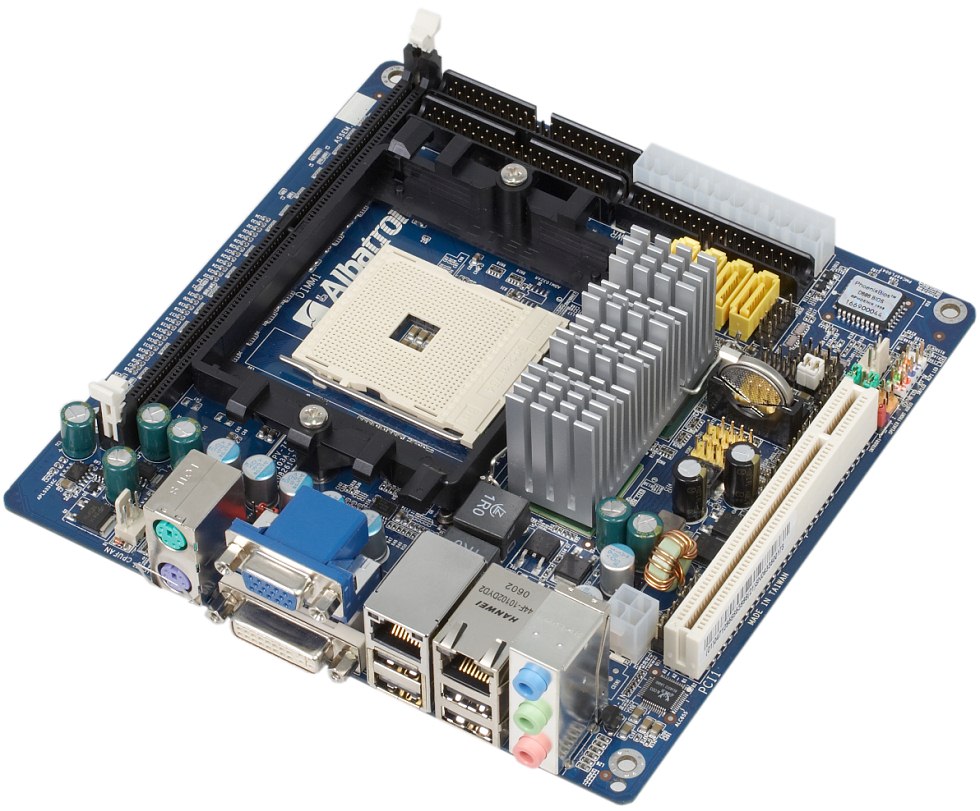

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 VGA, 1 DVI;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка небольшого размера, универсального дизайна;
  • Документация: вкладыш-инструкция по быстрой установке (в том числе и на русском языке), подробное руководство доступно на прилагаемом CD и на сайте производителя;
  • 1 кабель SATA, 1 шлейф ATA66 и шлейф для подключения флоппи-дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов и ТВ-выхода, распаянного на плате;
  • 3 компакт-диска с драйверами, руководством и фирменными утилитами Albatron.

Набор фирменных утилит включает:

  • Restore IT — утилита для мониторинга изменений, вносимых пользователем и программами в файловую систему, позволяет восстановить нечаянно удаленные или измененные данные, устранить последствия вирусной активности и т.п.;
  • Drive Clone — утилита для создания копии логического диска или раздела в сжатом виде, что также позволяет сохранить резервную копию данных, например, системного диска;
  • Dr. Speed — утилита для системного мониторинга и разгона из Windows;

Кроме того, на диске имеется антивирусный пакет PC-Cilling 2005. Утилита для обновления BIOS и системных драйверов с поиском свежей версии на сайте производителя не предусмотрена, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту Winflash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки AC’97 и кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-In/Out;
  • 2 сетевых: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с поддержкой аппаратного брандмауэра и собственным высокоскоростным интерфейсом) и PHY-контроллера Marvell 88E8056-NNC1 и Fast Ethernet с поддержкой 10/100 Мбит/с на базе контроллера Marvell 88E3016-NNC1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.15, -0.56Хорошо
Уровень шума, дБ (А): -74.7Средне
Динамический диапазон, дБ (А): 74.8Средне
Гармонические искажения, %: 0.035Хорошо
Интермодуляционные искажения + шум, %: 0.078Хорошо
Взаимопроникновение каналов, дБ: -80.2Очень хорошо
Интермодуляции на 10 кГц, %: 0.213Средне

Общая оценка: Хорошо (подробнее). Невыдающиеся результаты на фоне современных системных плат, в подавляющем большинстве снабженных поддержкой HD Audio. Вероятно, поклонникам чистого звучания придется потратить единственный PCI-слот на отдельную звуковую карту.

Фирменные технологии и особенности

  • ABS (Albatron BIOS Security) — резервная микросхема BIOS на внешнем модуле, устанавливаемом в специальный разъем на плате при необходимости восстановления поврежденного штатного BIOS;
  • Watch Dog Timer — автоматический сброс настроек BIOS при зависании после неудачного разгона.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка «USB Power Selection»Управление функцией включения компьютера по сигналу с USB-устройств
Из BIOS, основанного на версии Award BIOS v6.00PG Возможность управления специфическими функциями платформы + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time
Выбор частоты работы памяти + Auto, 100, 133, 166, 200, 216, 233, 250 (реально задается множитель относительно частоты HTT)
Настройка работы шин HT + множители (1x, 2x, 3x, 4x, 5x) для обоих шин — от северного моста до процессора и между северным и южным мостом
Возможность задания частоты для периферийных шин + PCIE = 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 200—450 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4, с половинным шагом

Использовалась «стартовая» версия BIOS. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Как и следовало ожидать, возможностей для разгона с повышением напряжения BIOS не содержит, в то время как для выяснения максимального значения, поддерживаемого процессором на штатном напряжении, необходимые настройки есть. Отдельно надо отметить наличие дополнительных множителей для памяти для подъема частоты выше DDR400, что позволяет без разгона процессора задействовать на плате «оверклокерские» модули памяти, вплоть до DDR500.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Sempron 3400+
  • Память: 1 модуль Corsair XMS3208 512 МБ (DDR-400, 2-2-2-5-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: использовалось интегрированное видеоядро
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Поскольку протестированных в аналогичной конфигурации плат не оказалось, приводим для сравнения результаты тестирования платы ASUS M2NPV-VM на таком же чипсете (только в игровых тестах, где скорость упирается в производительность графического ядра).

Тест ASUS M2NPV-VM Albatron KI51PV-754
Архивирование в 7-Zip, мин:сек   10:23
Кодирование MPEG4 (XviD), мин:сек   6:19
Unreal Tournament 2004 (Low@640×480), fps 47,8 32,2
Unreal Tournament 2004 (High@1024×768), fps 21,8 18,5
FarCry (Medium@800×600), fps 31,3 26,2
DOOM III (Medium@800×600), fps 13,7 11,7

С учетом разницы в производительности процессоров (Sempron 3400+ против Athlon 64 X2 4000+), которая не могла не проявиться даже в тестах, ограниченных производительностью графического ядра, можно сделать вывод, что реализация интегрированной в чипсет GeForce 6150 графики на плате от Albatron не имеет каких-либо упрощений в связи с ее особой компактностью.

Вывод

Можно поздравить инженеров Albatron с очень интересной разработкой, плата, несомненно, претендует на внимание, как производителей встраиваемых решений, так и пользователей, желающих собрать полнофункциональный и мощный компьютер в компактном корпусе. Или даже найти ему неожиданное вместилище, как, например, подлокотник автомобиля. Говоря в целом о формате Mini-ITX, у него есть шансы претендовать на тот же сегмент, что сейчас занимают barebone-системы, но будучи стандартными и взаимозаменяемыми, такие компоненты позволят снизить стоимость компактных систем. Если, разумеется, другие производители (как системных плат, так и корпусов) поддержат начинание Albatron на должном уровне.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
