ASUS M2NPV-VM — системная плата на базе чипсета NVIDIA GeForce 6150 (Socket AM2)


  • Чипсет NVIDIA GeForce 6150 (северный мост GeForce 6150 и южный nForce 430)

Чипсет GeForce 6150 оказался весьма популярным на платформе Socket 939 благодаря неплохому графическому ядру (по меркам интегрированной графики, конечно) и богатой «периферийной» функциональности. Таким образом, платы на его основе оказались востребованы и теми, кто собирает недорогой компьютер, планируя пользоваться интегрированной графикой, и теми, кто собирается установить дискретную видеокарту, оставив интегрированную поддержку «про запас». И, наконец, теми, кто намерен подключить несколько мониторов, два — к имеющимся выходам VGA и DVI-D или даже четыре, дополнительно установив видеокарту (и такая конфигурация работает).

Вполне естественно, что с миграцией платформы на процессорный разъем Socket AM2, модели на GeForce 6150 вышли и в новом формате. Сегодня мы рассмотрим обновленную версию от ASUS.

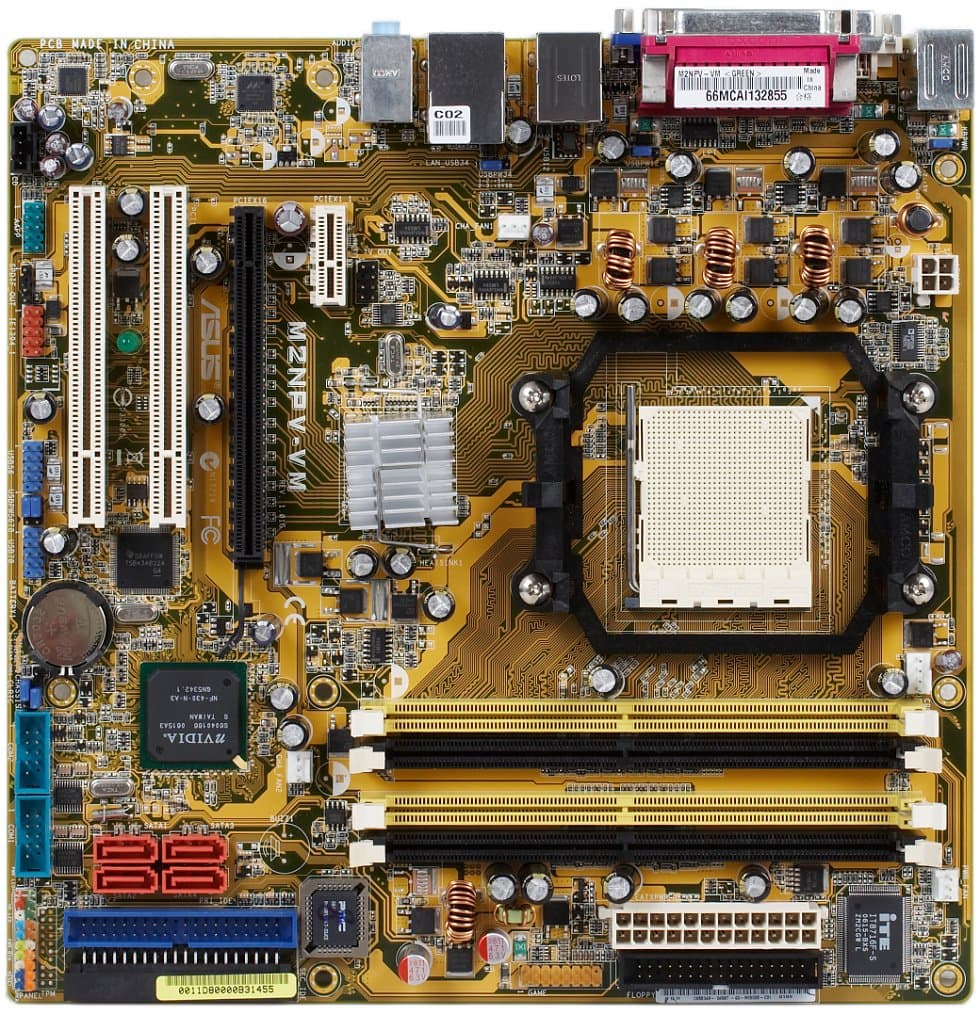

Дизайн платы отличается от модели A8N-VM CSM для Socket 939, хотя по комплектации периферийными интерфейсами обе платы практически идентичные. Компоновка не вызвала нареканий и в прошлый раз, а на этот раз в качестве еще одной положительной детали можно отметить положенный «на бок» второй порт IDE и наличие 4-контактного разъема для процессорного кулера (совместимость с 3-контактными штекерами сохранена, в том числе и в части интеллектуального управления частотой вращения).

Северный мост GeForce 6150 на большинстве плат охлаждается пассивным радиатором, что мы видим и на данной плате. Никаких замечаний по стабильности работы в наших тестах не обнаружилось (после 5-дневной нагрузки в круглосуточном режиме — на плате тестировались процессоры). Южный мост не имеет даже радиатора и, хотя в наших тестах признаков его перегрева также не обнаружилось, в тесном корпусе теплоотдача может оказаться недостаточной. Иными словами, если вы сами наклеите на него (на термоклей, поскольку других способов крепежа не предусмотрено) подходящий по размерам радиатор, вреда от такой нехитрой модификации не будет.

Разъем для подключения второго монитора совместим лишь с цифровым входом (DVI-D), так что воспользоваться переходником для подключения двух аналоговых мониторов не удастся. Кроме того, нельзя одновременно использовать аналоговый и ТВ-выход. Этими ограничениями плата обязана чипсету. Для обеспечения двухканального режима, модули памяти должны устанавливаться через один свободный разъем.

В трехканальном импульсном стабилизаторе напряжения питания применены по 3 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ и 4 конденсатора по 1000 мкФ, все конденсаторы производства Matsushita, неплохой выбор для недорогой платы. Дополнительно стабилизатор напряжения памяти усилен применением индуктивных элементов.

Разведенных, но нераспаянных элементов на плате нет, эта старшая модель на базе данного чипсета, в усеченной версии M2NPV-MX отсутствует FireWire-контроллер и поддержка выхода HDTV Out. Размер платы — Micro-ATX (245×245 мм), крепление к корпусу восемью винтами (незакрепленным остается один из углов платы).

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Q-Fan Control — полностью автоматическое управление частотой вращения двух вентиляторов — процессорного и подключенного к разъему Chassis Fan 1 в зависимости от температуры процессора и «системной», соответственно. Логика управления в обоих случаях одинакова, частота вращения изменяется ступенчато (примерно на 5% на каждый градус изменения температуры), составляет половину от максимальной для 40 градусов и достигает максимальной величины для 60 градусов.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных для этого разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5;
  • 2 разъема для подключения планок на 4 дополнительных портов USB;
  • Разъем для подключения планки с 1 портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения планки с портом S/PDIF-Out;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения планки с Game/MIDI-портом;
  • 2 разъема для подключения 2 COM-портов;
  • 4 разъема для подключения вентиляторов с возможностью контроля количества оборотов, из них процессорный 4-контактный и Chassis Fan 1 — 3-контактный с поддержкой интеллектуального управления частотой вращения (процессорный обратно совместим с вентиляторами с 3-контактными разъемами).

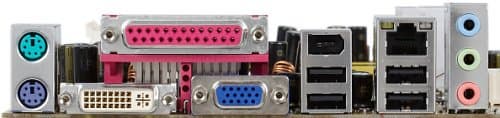

Задняя панель платы (слева направо, по блокам)

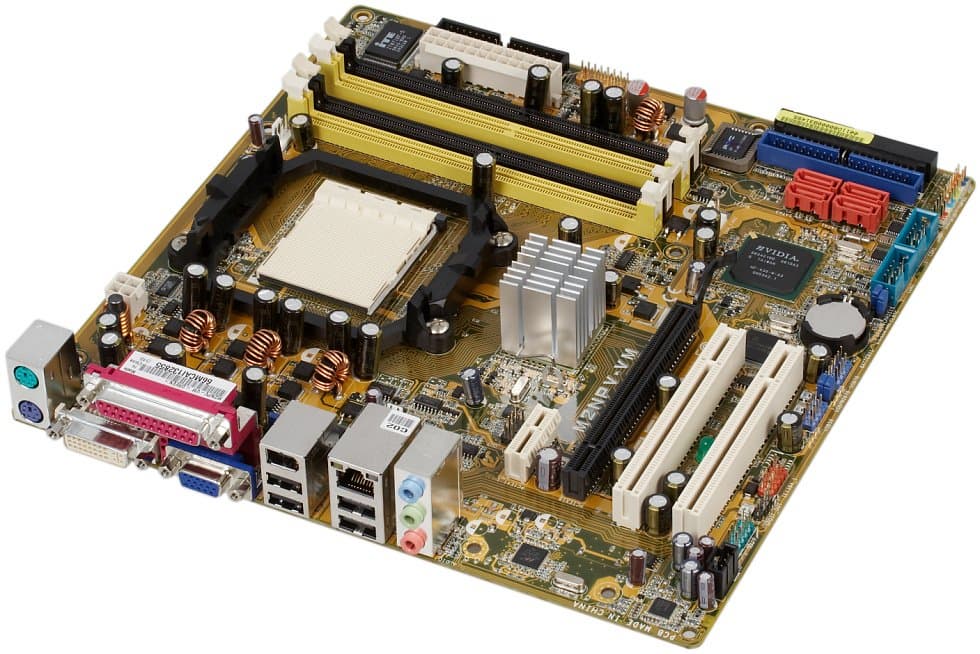

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 DVI-D, 1 VGA;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Line-In (Rear Speaker Out), Line-Out (Front-Out), Mic-In (Center/Sub Speaker Out)).

Комплект поставки

  • Упаковка: небольшая коробка нового дизайна для недорогих моделей для Socket AM2;
  • Документация: брошюра-руководство пользователя и отдельная многоязычная инструкция с основными сведениями по установке и настройке, в том числе и на русском языке;
  • 2 кабеля Serial ATA;
  • 1 переходник-разветвитель питания SATA на 2 устройства;
  • 1 шлейф ATA66, 1 шлейф ATA33 (для подключения оптического привода), 1 шлейф для подключения FDD;
  • Планка на заднюю панель компьютера с портом FireWire;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;

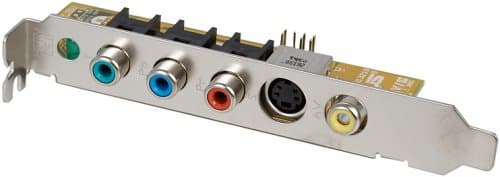

  • Планка на заднюю панель с выходами HDTV, S-Video и AV, подключаемая к ТВ-выходу на плате;


  • Компакт-диск с драйверами, пакетом Norton Internet Security 2006 и фирменными утилитами ASUS. Набор фирменных утилит включает:
    • PC Probe II — мониторинг системных параметров (температуры: процессора и «системная», частоты вращения двух вентиляторов, напряжения, доступные в соответствующем разделе BIOS);
    • AMD Cool’n’Quiet — отображение текущей частоты процессора в реальном времени);
    • ASUS Live Update — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя;
    • ASUS Screen Saver — редактирование загрузочной заставки BIOS.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека ADI AD1986A с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов, CD-In и S/PDIF-Out;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с поддержкой аппаратного брандмауэра и собственным высокоскоростным интерфейсом) и PHY-контроллера Marvell 88E1111-RCJ;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire (IEEE 1394a).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,16, -0,06Очень хорошо
Уровень шума, дБ (А): -90,1Очень хорошо
Динамический диапазон, дБ (А): 88,9Хорошо
Гармонические искажения, %: 0,0041Очень хорошо
Интермодуляционные искажения + шум, %: 0,046Хорошо
Взаимопроникновение каналов, дБ: -88,1Отлично
Интермодуляции на 10 кГц, %: 0,023Хорошо

Общая оценка: Очень хорошо (подробнее). Реализация интегрированной аудиоподдержки оказалась на стандартно высоком уровне для современных HDA-кодеков.

Фирменные технологии и особенности

  • ASUS CrashFree BIOS 2 — возможность «аварийного» восстановления поврежденного BIOS из образа, хранящегося на прилагаемом CD;
  • EZ Flash BIOS — перепрошивка BIOS без необходимости загружать ОС, выполняется с помощью специальной утилиты, доступной по нажатию Alt+F2 во время прохождения POST-этапа загрузки;
  • C.P.R. (CPU Parameter Recall) — автоматический сброс частоты системной шины и загрузка таймингов из SPD в случае неудачного «разгона»;
  • MyLogo — изменение загрузочной заставки;
  • O. C. Profiles — сохранение пользовательских настроек BIOS в отдельной области CMOS или на внешнем диске.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
8 перемычек «USB device wake up»Управление функцией включения компьютера по сигналу с USB-устройств, отдельно для каждого из 8 USB-портов
Перемычка «Keyboard power»Управление функцией включения компьютера по сигналу с клавиатуры (требуется активация соответствующего параметра в BIOS)
Из BIOS, основанного на версии 2.58 от AMI Возможность управления специфическими функциями платформы + K8 Cool’n’Quiet
AMD Live!
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row Cycle Time, Read-To-Write Time
Выбор частоты работы памяти + Auto, 100, 133, 166, 200 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT -
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—400 МГц с шагом 1 МГц. Также имеется отдельная настройка «AI Tuning», позволяющая задать величину повышения частоты в процентах (3—10% с шагом 2%)
Изменение коэффициента умножения процессора + от x5, с половинным шагом
Изменение напряжения ядра процессора -
Изменение напряжения памяти + Auto, 1,9 В

Использовалась версия BIOS 0303 от 30.06.06, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. ASUS по-прежнему не радует «разгонными» настройками потребителей интегрированных решений и вряд ли можно рассчитывать на изменение этой, логичной с маркетинговой точки зрения позиции, в дальнейшем.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Поскольку данная модель — первая с разъемом Socket AM2 на чипсете GeForce 6150 из протестированных в нашей лаборатории, для сравнения использованы результаты Foxconn 6100M2MA-RS2H на чипсете GeForce 6100.

Тест интегрированная графика внешняя графика
Foxconn 6100M2MA ASUS M2NPV-VM Foxconn 6100M2MA ASUS M2NPV-VM
Архивирование в 7-Zip, мин:сек 6:48 6:40 6:45 6:43
Кодирование MPEG4 (XviD), мин:сек 6:08 6:05 6:05 6:02
Unreal Tournament 2004 (Low@640×480), fps 44,4 47,8 76,7 77,6
Unreal Tournament 2004 (Highest@1600×1200), fps 9,5 21,8 72,3 74,0
FarCry (Medium@800×600), fps 30,8 31,3 126,5 129,4
DOOM III (Medium@800×600), fps 12,9 13,7 133,0 135,0

Сравнение моделей на младшем и старшем интегрированном чипсетах от NVIDIA интересно само по себе и показательно тем, что предложение плат на GeForce 6100 под Socket AM2 обещает быть более распространенным. По крайней мере, в списке уже выпущенных плат, представительство моделей на «младшей» версии на сегодня богаче, и они имеются в линейках всех действующих производителей, тогда как о GeForce 6150 «позаботились» лишь наиболее активные.

Официально, это объясняется тем, что богатый функциями чипсет GeForce 6150 мешал «правильно» позиционировать модели на младших дискретных чипсетах (и поэтому они, в свою очередь, были представлены слабее). Но, как мы видим, различие в производительности графического ядра у этих чипсетов на практике невелико (лишь Unreal Tournament 2004 в режиме высокого качества продемонстрировал зримую разницу, что позволяет сделать вывод о более высокой скорости закраски в условиях неотягощенной шейдерами графики, но такая ситуация уже давно редкость).

Разумеется, остается различие в функциональности южных мостов nForce 410 и 430. Но не будет большим грехом против истины полагать, что на практике, выбирая плату с интегрированным ядром, стоит учесть модели на обоих чипсетах и выбрать ту, которая, по реализованной функциональности и прочим признакам, окажется наиболее удовлетворяющей вашим требованиям.

Вывод

Компания ASUS выпустила для Socket AM2 на чипсете GeForce 6150 не менее интересную модель по сравнению с A8N-VM CSM для Socket 939. Однако, и ничего неожиданного со сменой процессорного разъема не добавилось, стандартно установленные разъемы VGA и DVI-D остаются центральной опцией платы. По-прежнему аскетичный BIOS и пассивная система охлаждения без явного запаса теплоемкости не позволяют использовать эту плату в экспериментах с разгоном.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
