Foxconn WinFast 6100M2MA-RS2H — системная плата на базе чипсета NVIDIA GeForce 6100 (Socket AM2)


  • Чипсет NVIDIA GeForce 6100 (применен северный мост GeForce 6100 и южный nForce 410)

Если для дорогих системных плат поддержка устаревающих интерфейсов едва ли может выступать в качестве конкурентного преимущества, то в «стартовой» категории этим аргументом не грех воспользоваться. Не секрет, что корпоративные пользователи вовсе не стремятся в своей массе обновлять оргтехнику из эстетических соображений, поэтому в организациях сохраняется огромный парк техники, исправно работающей, но требующей для своего подключения морально устаревших портов COM, LPT, IDE и т. п. Существуют и компоненты, например, аппаратные ключи для профессионального ПО и специфические устройства, собранные местными кулибиными (без которых, тем не менее, работа невозможна), перевести которые на USB/FireWire-шины практически невозможно.

Разработчики WinFast 6100M2MA-RS2H явно преследовали цель сделать плату с функциональностью пусть несколько консервативной, но отвечающей запросам упомянутой группы пользователей. Вопреки современной тенденции, IDE-разъемы оставлены в количестве двух штук, при этом число распаянных SATA-разъемов сокращено также до двух, а на самой плате имеется разъем для подключения второго COM-порта вдобавок к стандартно установленным на задней панели COM и LPT.

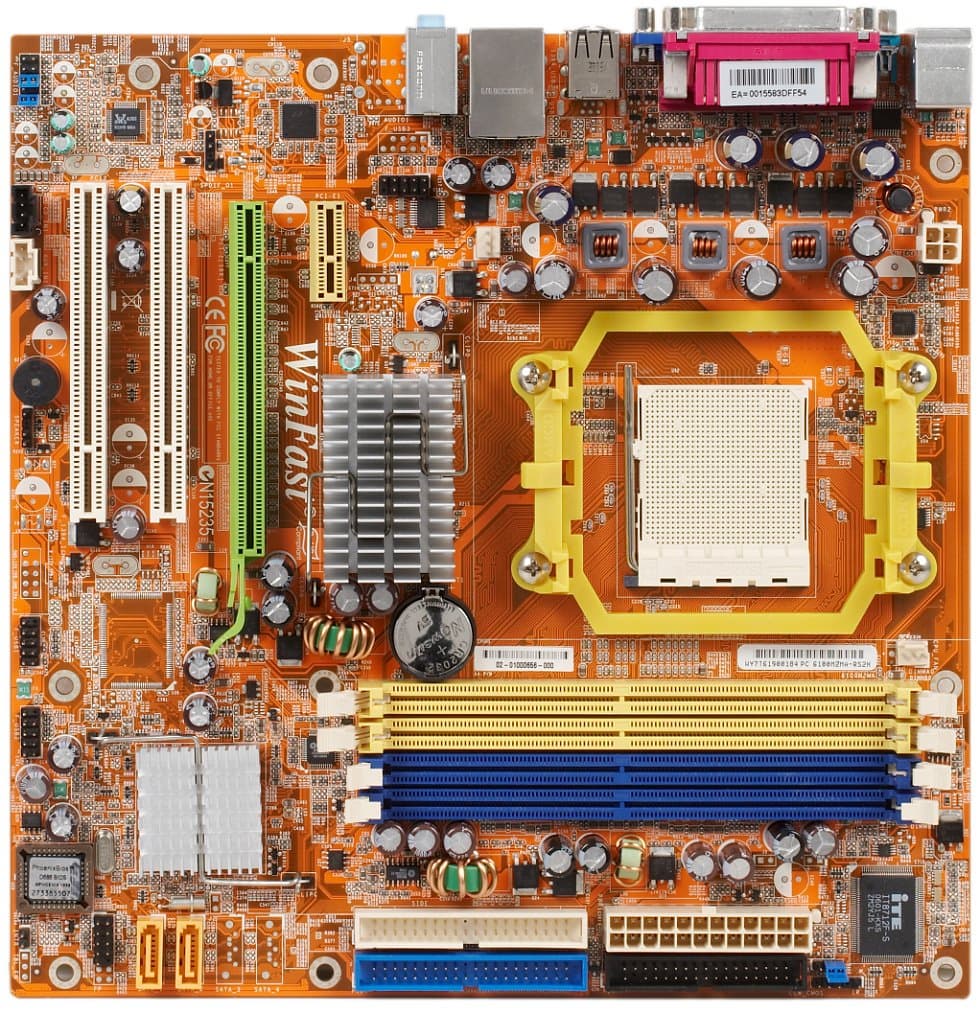

Уже в который раз, рассматривая плату в формате microATX, мы практически не имеем причин даже придраться к дизайну. Все периферийные разъемы и разъемы питания расположены вдоль краев платы, единственная перемычка (для очистки CMOS) также легко доступна и снабжена «ручкой». И даже FDD-разъем не заперт внизу у крайнего PCI-слота, а помещается рядом с IDE-разъемами.

Во время активной работы оба моста чипсета разогреваются весьма чувствительно, в то время как преобразователь питания, несмотря на отсутствие какого-либо охлаждения, нагревается лишь в серии затяжных тестов с высокой нагрузкой на процессор. Характерно, что нагрев радиатора южного моста выше, чем северного, что особенно заметно в режиме активного сетевого трафика. Как показывают наблюдения, проверить, достаточно ли хорошо охлаждается чипсет от NVIDIA, можно, организовав копирование больших файлов с локального FTP-сервера или нагрузив по максимуму встроенный сетевой адаптер другим способом (это особенно актуально для чипсетов из семейства nForce4). В данном случае запущенный на сутки клиент файлообменной сети не вызвал нестабильности.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от United Chemi-Con и 4 по 1500 мкФ от Rubycon, стабилизатор напряжения питания памяти усилен применением индуктивных элементов и также собран исключительно на конденсаторах элитных марок (из тех же двух серий). Выбор просто великолепный! Отчасти даже вызывающий удивление, поскольку речь идет о максимально удешевленной по всем остальным признакам модели: на плате имеется разводка для контроллера FireWire, устанавливаемого в более дорогой версии с маркировкой 6100M2MA-8EKRS2H, отличающейся также 8-канальным HDA-кодеком и гигабитным сетевым адаптером. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу 9 винтами.

Системный мониторинг (ITE IT8712F-S, по данным BIOS Setup)

  • Напряжение процессорного ядра, батарейки, +3,3, +5, +12 В и +12 В Standby;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим полностью автоматического управления частотой вращения процессорного кулера. Схема управления предусматривает работу на половинной скорости, пока нагрев процессора не превышает 55 градусов, затем обороты скачкообразно повышаются до 75%, и если, тем не менее, повышение температуры продолжится и она достигнет 65–67 градусов, обороты возрастают до максимальных.

Smart Fan имеет достаточно логичный алгоритм, особенно удачный в случае использования недорогого или «коробочного» кулера, которые обычно не могут похвастаться ровным спектром шума на всем диапазоне скоростей. И, следовательно, несколько фиксированных частот вращения при стремлении сохранить минимальную частоту для наиболее «востребованного» температурного диапазона являются оптимальным вариантом автоматической регулировки. Впрочем, есть возможность и вручную установить желаемую скорость вращения, вплоть до полной остановки, через утилиту Tiger One, прилагаемую к плате.

Очень приятно, что в Foxconn, одновременно с ECS, задумались о введении режимов Smart Fan, прежде отсутствовавших не только у младших, но и у дорогих моделей этих производителей.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 2 разъема SATA-II (Serial ATA II) на 2 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода дополнительного звукового сигнала AUX-In;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out;
  • Разъем для подключения планки с COM2-выходом;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика вскрытия корпуса;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов, для процессорного доступно также «интеллектуальное» управление частотой вращения из BIOS.

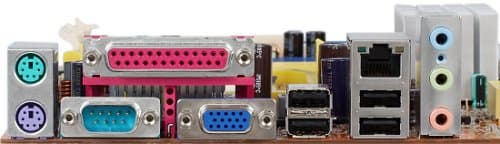

Задняя панель платы (слева направо, по блокам)

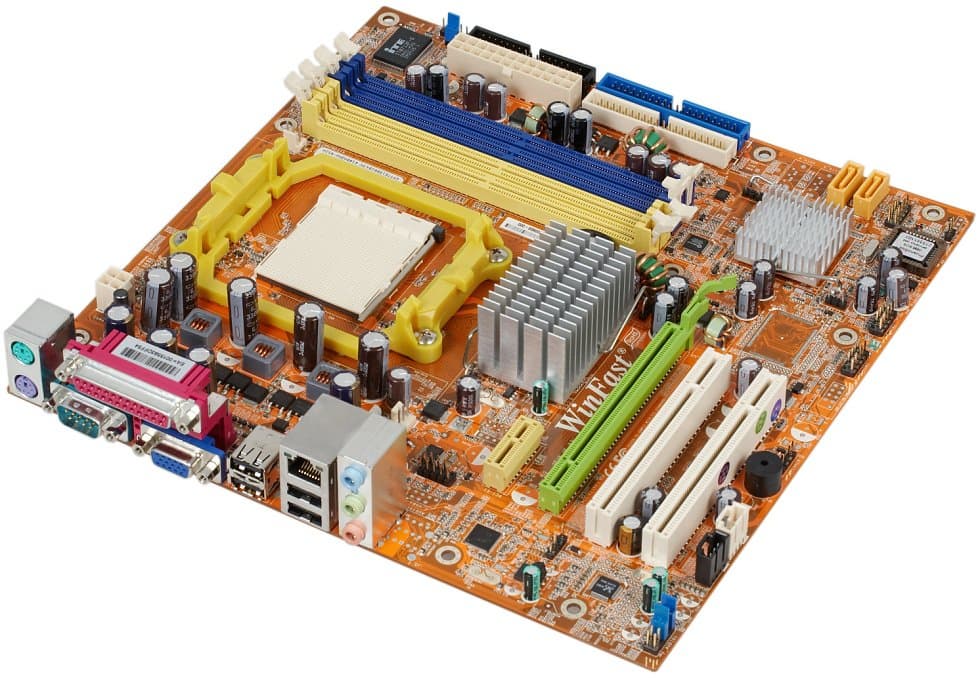

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM, 1 VGA, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка небольшого размера, единого дизайна для серии WinFast. Примечательно, что упоминаний о самой компании Foxconn на коробке найти не удалось, хотя компания Leadtek, совладелец бренда «WinFast» (продающая под этой маркой видеокарты), свое имя на коробках приводить не стесняется;
  • Документация: плакат-инструкция с иллюстрированной спецификацией платы и инструкциями по сборке, а подробное руководство (только на английском языке) доступно на сайте производителя;
  • Кабели: 1 SATA с переходником питания на 1 устройство, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает Tiger One — утилиту для мониторинга системных параметров (с возможностью сигнализации о выходе значений за пределы заданных диапазонов), разгона (помимо доступных в BIOS, имеется настройка частоты шины PCI Express), ручного управления скоростью процессорного вентилятора. SuperLogo обеспечивает замену графического логотипа, выводимого на экран при старте системы. Fox LiveUpdate — автоматическое обновление BIOS с возможностью поиска свежей версии на сайте производителя. Также в комплекте имеется антивирусный пакет Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки AC’97 и кодека Realtek ALC653, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • Сетевой, на базе контроллера Marvell 88E3016-MNC1, с поддержкой режимов 10/100 Мбит/с (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,21, -0,41 Хорошо
Уровень шума, дБ (А): -83,5 Хорошо
Динамический диапазон, дБ (А): 83,8 Хорошо
Гармонические искажения, %: 0,045 Хорошо
Интермодуляционные искажения + шум, %: 0,059 Хорошо
Взаимопроникновение каналов, дБ: -81,4 Очень хорошо
Интермодуляции на 10 кГц, %: 0,210 Средне

Общая оценка: Хорошо (подробнее). К сожалению, разработчики Foxconn продолжают настаивать на применении в младших моделях звукового кодека AC’97 (как и в предыдущей модели для Socket 939), несмотря на поддержку HD Audio чипсетом. Так что тем, кто собирается подключать к выходам системной платы что-то более серьезное, нежели, например, микродинамики, встроенные в монитор, имеет смысл обратить внимание на версию 6100M2MA-8EKRS2H с полноценным 8-канальным HDA-кодеком.

Фирменные технологии и особенности

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных;
  • SuperLogo — возможность редактирования загрузочной заставки;
  • SuperBIOS-protect — защита BIOS от несанкционированной перезаписи.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на Award BIOS v6.00PG Возможность отключения специфических функций процессора+SSE/SSE2
Настройки таймингов памяти -
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шин HT+Для обеих шин множитель (×1—×5 с целым шагом), причем для шины от северного до южного моста отдельно для каждого из направлений данных, и разрядность: 8 или 16 бит для шины от процессора до северного моста и 4, 8, 16 бит для шины от северного моста до южного
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB+ 200—300 МГц с шагом 0,5 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора+от -0,0500 до +0,3375 к номиналу с шагом 0,0125 В
Изменение напряжения памяти+1,80—2,15 В с шагом 0,05 В
Изменение напряжения по линии 1,2 В (для питания шины HT от процессора до северного моста)++0,05—0,35 В с шагом 0,05 В

Использовалась версия BIOS 5C3W1P22 от 15.05.06, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Несмотря на наличие интересных «разгонных» настроек, в том числе возможности управления напряжением процессора и памяти, некоторые особенности BIOS данной платы вызывают недоумение. К примеру, полное отсутствие возможности настройки таймингов памяти. Не предусмотрено изменение процессорного множителя, равно как нельзя повлиять на сам факт включения Cool’n’Quiet (впрочем, после установки драйвера в Windows эта технология работает без замечаний).

Есть вероятность, что в последующих версиях BIOS эти недочеты будут устранены, поскольку уже сейчас через фирменную утилиту Tiger One доступны настройки, отсутствующие в BIOS, в частности, изменение частоты PCIE-шины. Впрочем, главный оправдательный пункт обнаружился в тестах производительности: автоматический выбор таймингов достоин похвалы! Кстати, и в разгоне плата предсказуемо демонстрирует более убедительный потенциал по сравнению с моделями, имеющими развитый «тайминговый» раздел, но без возможности регулировки напряжения памяти.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, автоматически установленные тайминги (по информации NVIDIA nTune): x-5-4-6-1T, стандартные тайминги: 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата ECS RS485M-M — единственная ранее протестированная модель для платформы Socket AM2 на интегрированном чипсете (ATI Radeon Xpress 1150, конкурирующем c NVIDIA nForce 6100).

Тест интегрированная графика внешняя графика
ECS RS485M-M Foxconn 6100M2MA ECS RS485M-M Foxconn 6100M2MA
Архивирование в 7-Zip, мин:сек 6:57 6:48 6:52 6:45
Кодирование MPEG4 (XviD), мин:сек 6:14 6:08 6:12 6:05
Unreal Tournament 2004 (Low@640×480), fps 27,3 44,4 75,6 76,7
Unreal Tournament 2004 (Highest@1600×1200), fps 10,7 9,5 71,5 72,3
FarCry (Medium@800×600), fps 29,7 30,8 113,8 126,5
DOOM III (Medium@800×600), fps 13,4 12,9 122,3 133,0

Как уже отмечалось в описании платы ECS RS485M-M, нынешняя реализация интегрированного видеоядра от NVIDIA выигрывает у ATI в условиях низких разрешений и в «простых» графических режимах, тогда как в более современных играх и с повышением нагрузки на ускоритель разница становится минимальной. Что касается работы в 2D-среде, оба решения демонстрируют практически идентичные результаты (точнее, Foxconn удалось оторваться из-за автоматической установки более агрессивных таймингов).

Выводы

Чипсет NVIDIA GeForce 6100 и с переходом на платформу Socket AM2, несомненно, имеет право на дальнейшую жизнь в сегменте недорогих системных плат c «зачатками» мультимедийной функциональности. Практически NVIDIA даже не требуется «придумывать» ему какую-либо замену в обозримом будущем, поскольку функциональность этого чипсета более чем достаточна, а производительность видеоядра в 3D соответствует современному уровню интегрированной графики (точнее, никаких более сильных решений пока просто не предлагается).

Приятные выводы можно сделать и о самой плате от Foxconn. Компания явно работает над тем, чтобы изделия под собственной маркой получили некую «индивидуальность», даже включая младшие модели, которые не изобилуют опциями и у конкурентов. По сравнению с моделью на том же чипсете для Socket 939 (Foxconn WinFast 6100K8MA-RS), список фирменных опций пополнен, в частности, такой актуальной возможностью, как автоматическое управление процессорным вентилятором. Тем не менее, настойчивое стремление применять дешевые аудиокодеки, игнорируя поддержку HD Audio чипсетом, мы одобрить никак не можем. Дешевые платы — именно тот сегмент, где интегрированная аудиоподдержка почти всегда востребована, а получающаяся экономия на себестоимости слишком мала, чтобы оправдать использование звука AC’97. И вдвойне удивительно, когда такой выбор соседствует с более чем похвальным применением исключительно элитных конденсаторов.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
