Foxconn WinFast 6100M2MA (AC’97-кодек Realtek ALC653)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz



Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.21, -0.41Хорошо
Уровень шума, дБ (А): -83.5Хорошо
Динамический диапазон, дБ (А): 83.8Хорошо
Гармонические искажения, %: 0.045Хорошо
Интермодуляционные искажения + шум, %: 0.059Хорошо
Взаимопроникновение каналов, дБ: -81.4Очень хорошо
Интермодуляции на 10 кГц, %: 0.210Средне

Общая оценка: Хорошо

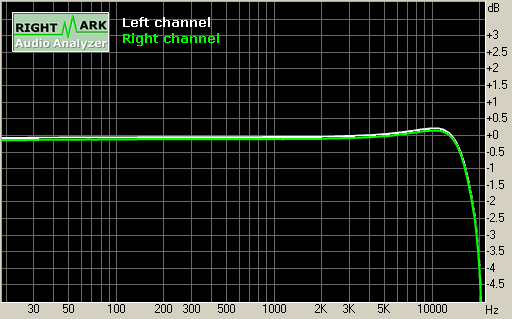

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-3.57, +0.21
От 40 Гц до 15 кГц, дБ-0.41, +0.21

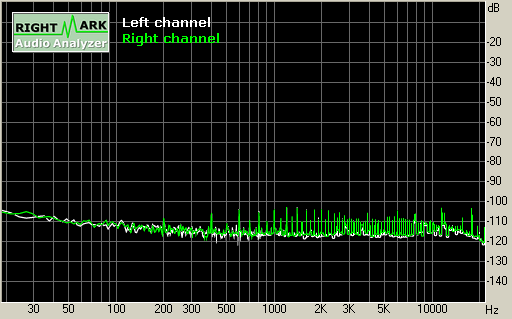

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-82.3-81.8
Мощность RMS (A-взвеш.), дБ:-83.5-82.9
Пиковый уровень, дБ (FS):-67.6-67.0
Смещение DC, %:-0.00-0.00

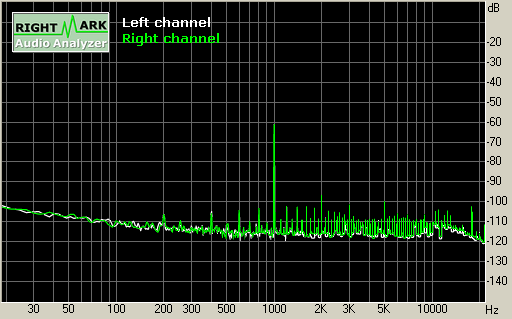

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+82.6+82.7
Динамич. диапазон (A-взвеш.), дБ:+84.2+83.8
Смещение DC, %:-0.00-0.00

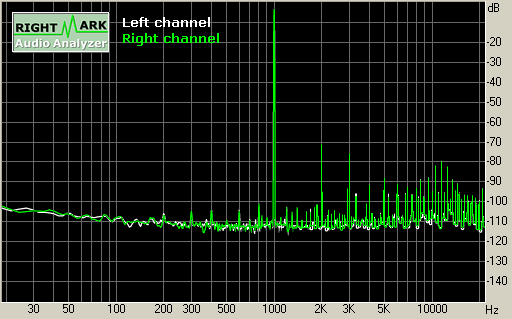

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.04530.0461
КНИ + шум, %:0.05590.0566
КНИ + шум (A-взвеш.), %:0.06420.0652

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.05940.0595
КИИ + шум (A-взвеш.), %:0.04440.0443

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-79-82
Проникновение на 1 кГц, дБ:-80-80
Проникновение на 10 кГц, дБ:-80-80

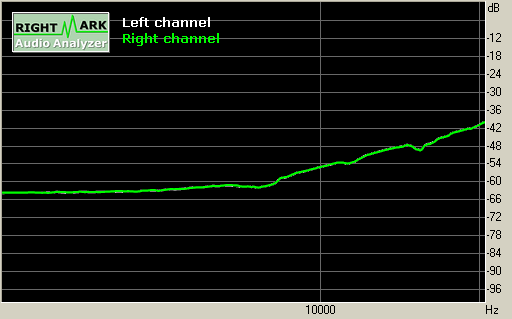

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.07250.0725
КИИ + шум на 10 кГц, %:0.17720.1778
КИИ + шум на 15 кГц, %:0.38320.3805

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
