ECS 761GXM-M — системная плата на базе чипсета SiS 761GX (Socket AM2)

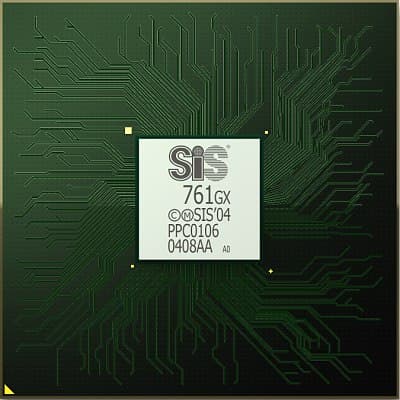

  • Чипсет SiS 761GX (использован северный мост SiS 761GX и южный 966L)

Едва ли не хорошим тоном стало в статьях на платформенные темы, говоря о продукции SiS, и, в меньшей степени, VIA, отметить, что, мол, этим производителям уже почти не осталось места на рынке. И если для VIA это попросту не соответствует действительности (доля этого производителя, пусть небольшая, но стабильно сохраняющаяся), то в отношении SiS похоже на правду, особенно в сегменте ATX-плат, где доля SiS не превышает нескольких процентов. Объективными причинами являются по меньшей мере два обстоятельства: присущее SiS с давних пор отсутствие агрессивности в продвижении своих решений (даже когда они выгодно отличались по каким-то характеристикам на фоне конкурентов) и изобилие бумажных анонсов, в результате которых реальная доступность плат на чипсетах, прогрессивных на момент анонса, зачастую откладывается на неопределенный срок.

С другой стороны, обратив внимание на список системных плат на чипсетах SiS под Socket AM2, можно обнаружить пусть скромный, но выбор плат на актуальном на сегодня чипсете с интегрированным графическим ядром — 761GX (кстати, на этом чипсете основывается и одна из первых плат в формате Mini-DTX — Gigabyte Churchill). И, что немаловажно, упомянутые в списке платы от ECS, Foxconn и PC-Chips есть в свободной продаже, местами появляется и MSI, так что налицо повод рассмотреть хотя бы одну плату на этом чипсете. А заодно представить «по форме» и сам чипсет.

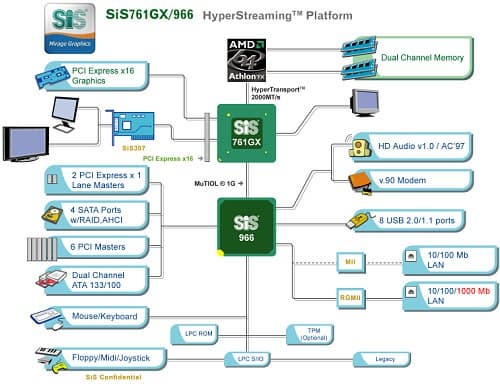

SiS 761GX + 966

Надо отметить, что у SiS этот чипсет уже второй для платформы AMD64 с интегрированной графикой, предшественник, с поддержкой шины AGP, назывался SiS 760GX и, как ни странно, располагал более прогрессивным графическим ядром — Mirage 2 с поддержкой DirectX 8.1, в качестве примера платы на нем можно привести более чем оригинальную ASRock K8Upgrade. Какие причины вынудили разработчиков вернуться к Mirage 1 и DirectX 7, тем самым, «заклеймив» чипсет, как исключительно офисный, доподлинно не известно. С другой стороны именно эта ниша оказалась относительно не заполненной (вернее, сказать, не переполненной) конкурирующими предложениями, тогда как SiS 771, официально выпущенный в прошлом году и располагающий уже графикой Mirage 3 с DirectX 9 оказался «никому не нужен», поскольку претендовал на сегмент, за который между NVIDIA и AMD (а ранее ATI) уже разгорелась конкурентная борьба (или сотрудничество, это уж под каким углом посмотреть). И на сегодня SiS, если и имеет шансы вернуться в сегмент чипсетов с «мощной» интегрированной графикой, то лишь на следующем витке, с выпуском чипов поколения DirectX 10. Но вернемся к 761GX.

Функциональность северного моста тривиальна, за исключением возможности с помощью дополнительного моста SiS 307 организовать цифровой видеовыход, впрочем, соответствующая карта в комплекте с существующими системными платами не прилагается, а специально искать ее вряд ли имеет смысл, проще приобрести недорогую видеокарту. Южный мост SiS 966 поддерживает две дополнительных линии PCI Express, которые могут быть использованы для организации слотов расширения или подключения интегрированных на плату контроллеров, 6 PCI, 4 SATA-порта версии 1.0 (2 SATA в чипе 966L, что и является единственным отличием от 966) с поддержкой организации RAID-массивов уровней 0, 1 и 0+1, 2 канала UATA/133, 8 USB 2.0, гигабитный сетевой MAC-адаптер, к которому также могут подключаться 10/100 Мбит/c PHY-контроллеры, HD Audio и AC’97 контроллеры. Соединение северного и южного моста организовано с помощью фирменной шины MuTIOL с пропускной способностью 1,2 ГБ/c.

Таким образом, по современным меркам «придраться» можно лишь к устаревшей версии SATA (что, разумеется, не столько волнует с точки зрения производительности, сколько совместимости с винчестерами, поддерживающими исключительно SATA-II), но, с другой стороны, никто не мешает выбрать винчестер, поддерживающий обратную совместимость с первой версией, благо таких моделей большинство, а на некоторых, как, например, Seagate 7200.10, даже имеется соответствующая перемычка. Графическое ядро, как уже отмечалось, ничем выдающимся похвастать не может, за исключением декларированной поддержки декодирования MPEG I/II и упоминания о High Definition Video. Этот вопрос мы исследуем в тестировании поступившей к нам системной платы, к которому и переходим.

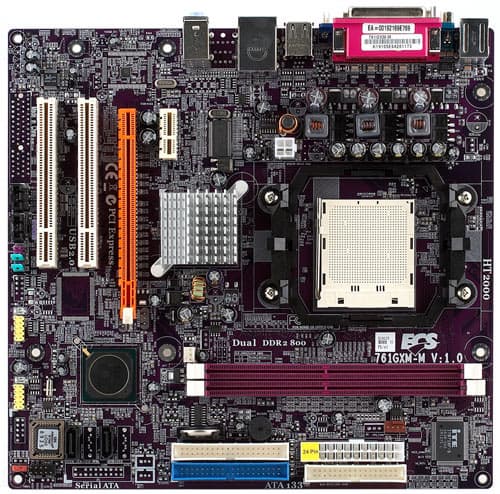

Дизайн платы достаточно удобный, несмотря на усеченный формат, даже для разъема под флоппи-дисковод нашлось место у правого края (а не за PCI-слотами, как часто встречается). Два разъема IDE в сочетании с двумя SATA обеспечивают все потребности в подключении дисков к офисному (да и не только) компьютеру. А длинные «ручки» у перемычек, ответственных за очистку CMOS и коммутацию выходов в отсутствие подключенной фронтальной панели, намекают на заботу разработчиков о пользователе.

Охлаждением чипсета заведует радиатор на северном мосту, часть ребер которого отрезана для обеспечения возможности установки карты в разъем PCI Express x1. Хочется сказать, что сделано это напрасно, поскольку такой разъем все равно бесполезен для абсолютного большинства пользователей. С другой стороны, если разъем есть, то возможность поставить в него карту должна быть, а желающие улучшить тепловой режим чипсета, могут самостоятельно заменить радиатор, тем более, что такая необходимость может возникнуть лишь у крайне ограниченного числа пользователей, действительно, желающих запускать на такой плате игры с трехмерной графикой. В режиме офисной нагрузки греется чипсет несильно, но все же больше, чем, например, AMD 690G, несмотря на разницу в производительности и функциональности, сказываются устаревшие технологии.

На плате не распаяно достаточно большое количество элементов, что связано с оставленной инженерами ECS возможностью выпуска модели с южным мостом SiS 966 (и 4 портами SATA), FireWire-контроллером, фирменным CNR-слотом и множеством дополнительных разъемов, начиная со второго COM-порта и заканчивая Wake-On-LAN и Wake-On-Modem портами. Также, вместо Fast Ethernet, на плате может быть установлен Gigabit Ethernet контроллер, но, учитывая? что данная модель в официальной линейке ECS единственная, и описание на сайте соответствует тому, что мы обнаружили у нашего экземпляра, можно предположить, что другие варианты существуют лишь как OEM-версии.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал (разводкой предусмотрено по 4), 6 конденсаторов по 1800 мкФ от Mitsubishi и 3 по 1800 мкФ от JPCON. Размер платы — 244×234 мм («зауженный» microATX), крепление к корпусу 6 винтами, правый край остается незакрепленным, причем разъемы для подключения накопителей оказываются довольно далеко от точек крепления, что не способствует удобству сборки и надежности.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра и памяти;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan, предусмотрено автоматическое управление процессорным и системным вентилятором и возможность вручную задать минимальную частоту вращения (в долях от максимального значения, но не в процентах, шкала разделена на 128 отрезков) и соответствующую ей минимальную температуру, по мере нагрева, частота вращения растет в соответствии с величиной «Fan Slope», задающей процент увеличения частоты вращения на каждый градус приращения температуры. Помимо регулируемых параметров имеется и пара зафиксированных — температура процессора и системная, соответствующая выходу на максимальные обороты, что выглядело бы логично, если не выбранные величины — 65 градусов для процессора и 86 для системы. В последнем случае, смеем отметить, разгон вентилятора уже вряд ли поможет. Для процессорного вентилятора управление возможно только при наличии 4-ех контактного разъема.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 2 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя (работает в режиме x16);
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 2 разъема SATA 1.0 (Serial ATA 1.0) на 2 устройства SATA150, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения дополнительного выхода звукового сигнала AUX-In;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с S/PDIF-Out;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов и автоматическим управлением частотой вращения из BIOS.

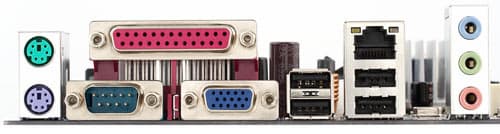

Задняя панель платы (слева направо, по блокам)

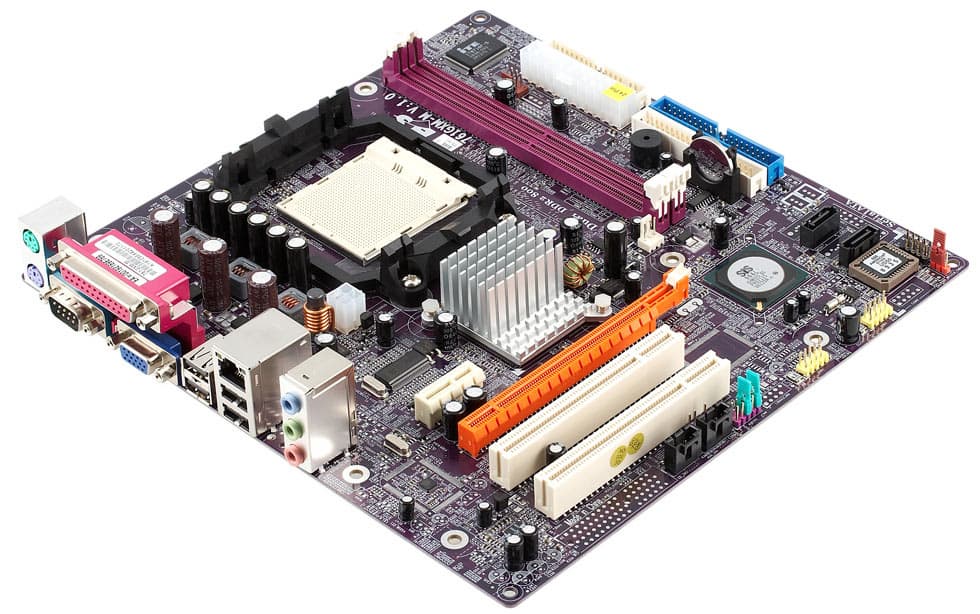

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • COM, VGA, LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out (Front), Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка, оригинального дизайна для данной модели;
  • Документация: руководство пользователя и многоязычный плакат с инструкциями по установке (в том числе и на русском языке);
  • Кабели: 1 SATA, 1 ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ECS.

Набор утилит (от сторонних компаний) в данном случае включает:

  • DPU — для восстановления удаленных файлов;
  • Pro Magic Plus Lite — для создания «точек отката» и восстановления системы;
  • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
  • I’m InTouch — для удаленного администрирования компьютера;
  • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет).

В комплекте не предусмотрена фирменная утилита для обновления BIOS и системных драйверов с поиском свежих версий на сайте производителя, однако, во всех архивах с образами BIOS на сайте имеется стандартная утилита от AMI для прошивки из Windows.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки AC’97 и кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и СD-In, AUX-In;
  • Сетевой: Fast Ethernet с поддержкой 10/100 Мбит/с на базе MAC-адаптера в чипсете и PHY-контроллера Broadcom AC131.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.58Хорошо
Уровень шума, дБ (А): -84.7Хорошо
Динамический диапазон, дБ (А): 84.0Хорошо
Гармонические искажения, %: 0.046Хорошо
Интермодуляционные искажения + шум, %: 0.080Хорошо
Взаимопроникновение каналов, дБ: -83.7Очень хорошо
Интермодуляции на 10 кГц, %: 0.212Средне

Общая оценка: Хорошо (подробнее). Стандартный уровень для устаревшего кодека, впрочем, при подключении к колонкам, встроенным в монитор, да на фоне окружающей пользователя деловой активности, такой звук слушается вполне пристойно.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на AMI BIOS 2.60 Возможность отключения специфических функций процессора -
Настройки таймингов памяти -
Выбор частоты работы памяти + Auto, 200, 266, 333, 400 МГц (эффективная частота вдвое выше, а реально задается множитель относительно частоты HTT)
Настройка работы шины HT -
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 200—255 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения памяти -

Использовалась версия BIOS от 27.03.2007, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Отметим очень быструю процедуру POST, загрузка ОС начинается в среднем через 3—4 секунды после старта.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2480 248 1,39 1240 (x5)

Разгон уперся в возможность HT-шины работать на повышенной частоте, ведь уменьшение множителя для нее в BIOS не предусмотрено, плата запускалась и на максимальной частоте FSB, доступной в BIOS, но работала нестабильно, поэтому не удалось оценить ее поведение в режиме переразгона (когда система не стартует вовсе), впрочем, для данной платы ECS не заявляла каких-либо функции по автоматическому восстановлению частоты по умолчанию.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2
  • видеодрайверы: SiS UniVGA 3.82

Тестовые приложения:

  • 7-Zip 4.10b
  • кодек XviD 1.0.2 (29.08.2004)
  • Doom 3 (v1.0.1282)
  • FarCry (v1.1.3.1337)
  • Unreal Tournament 2004 (v3339)
  • Windows Media Player 11
  • CyberLink Video/SP Decoder 6.02.2086 из PowerDVD 7
  • VLC 0.8.6

Для сравнения была взята плата Foxconn WinFast K8M890M2MB-KRS2H на чипсете VIA K8M890.

Тест интегрированная графика внешняя графика
Foxconn K8M890M2MB ECS 761GXM-M Foxconn K8M890M2MB ECS 761GXM-M
Архивирование в 7-Zip, мин:сек 7:10 6:49 6:54 6:40
Кодирование MPEG4 (XviD), мин:сек 6:13 6:11 6:13 6:04
Unreal Tournament 2004 (Low@640×480), fps 20,2 23,4 58,1 60,2
Unreal Tournament 2004 (High@1024×768), fps 6,0 10,4 55,1 57,0
FarCry (Low@640×480), fps 28,7 20,0 150,6 170,3
FarCry (Medium@800×600), fps 7,2 10,8 101,6 112,8
DOOM III (Low@640×480), fps 8,0 5,2 124,3 135,8
DOOM III (Medium@800×600), fps 5,2 3,5 123,5 135,6

Плата ECS позволяет выставить желаемую частоту памяти, а не просто ограничить максимальную, как у данной модели Foxconn, в результате, видим преимущество первой во всех тестах, связанных с вычислительной нагрузкой на процессор. В тестах интегрированной графики надо сделать жирную ремарку, что во всех играх, использующих спецэффекты на основе шейдеров, графика по версии SiS оказалась весьма блеклой, ни динамического освещения в DOOM III, ни красочной листвы и воды в FarCry не вырисовывалось. Впрочем, скорее, приходится удивляться, что игры из нашего тестового набора, вообще, согласились запускаться на столь раритетном графическом ядре.

В любом случае, как уже отмечалось не только решения SiS, но и VIA, в части трехмерной производительности интегрированного ядра выглядят очень слабо даже на фоне GeForce 6100, не говоря уж о более мощных чипсетах от NVIDIA и AMD, причем разница принципиальная. Соответственно, всем, кто хоть в какой-то степени заинтересован в играх на интегрированной графике (скажем, интересуется стратегиями или квестами, для которых вполне достаточно и хорошего интегрированного ядра), рекомендуем доплатить за более современное решение.

Однако, посмотрим, как обстоит дело с декодированием видео.

Формат Foxconn K8M890M2MB ECS 761GXM-M
MPEG2, 720 x 416, 6 Мбит/с 1,9% 3,6%
MPEG2 1080i, 18,7 Мбит/с 4%
WMV HD 720p, 6,2 Мбит/с 15% 19,7%
WMV HD 1080p, 8 Мбит/с 24% 29%
H.264 1080p, 10 Мбит/с 23%

Не так уж плохо, не правда ли? Если бы не прочерки, можно отметить оба чипсета как отличные кандидаты на роль основы HTPC, если пользователь не стремиться к воспроизведению записей в форматах HD-видео с особо высоким битрейтом (то есть не пользуется HD DVD или Blu-ray, а всего лишь скачивает видео по интернету или смотрит цифровые трансляции). Однако, вероятно, подкачали драйвера, на VIA-чипсете дерганное изображение не дало насладиться видеороликом в H.264-формате, а SiS не справился с деинтерлейсингом, воспроизводя запись в формате MPEG2 с высоким разрешением, причем в данном случае, артефакты наблюдались при просмотре обоими плеерами (PowerDVD и VLC). Тем не менее, если вы просто хотите смотреть DVD, имея при этом практически свободный центральный процессор, оба чипсета берутся помочь в такой малости, а относительное преимущество фиксируем на стороне VIA.

Выводы

Чипсет SiS 761GX, очевидно, имеет право на существование (фундаментальное утверждение, не так ли?), но лишь для тех покупателей, которые при выборе модели системной платы, скажем, для сборки партии офисных компьютеров, задаются вопросом — а можно ли сделать этот компонент еще дешевле? Причем с энтузиазмом воспринимают понижение даже на несколько долларов. Поскольку розница (да и мелкий, и средний опт) лишь отчасти отражают технические характеристики плат, когда речь идет о сегменте до $60, такая ситуация более характерна, скажем, в общении менеджеров ECS и Lenovo, нежели, рядовых покупателей с продавцами. Стоимость доставки груза и прохождение через цепочку посредников нивелируют эту разницу, в результате, по примерно равным ценам можно приобрести платы как на SiS 761GX, так и на VIA K8M890 и GeForce 6100, а, накинув $6—8, и на AMD 690V и, местами, 690G. Очевидно, что в таком сравнении, решение SiS оказывается наименее предпочтительным, тем более, что помимо невыдающихся характеристик самого чипсета, обнаруживается, что и платы на его основе выглядят максимально усеченными, уже стараниями самих производителей, в угоду все той же небольшой экономии, существенной для крупных заказчиков и OEM-партнеров. Иногда, впрочем, как этим летом, влияние может оказать и такое нерыночное явление, как дефицит, поэтому, если вы крупный розничный продавец, и закупаете немного плат на SiS для ассортимента, имеет смысл продолжать это делать.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(1)

Эта модель на сайте производителя

Плата предоставлена на тестирование компанией 3Logic
