Foxconn WinFast K8M890M2MB-KRS2H — системная плата на базе чипсета VIA K8M890 (Socket AM2)


  • Чипсет VIA K8M890 (северный мост K8M890, южный мост VT8237A)

Наконец-то, добрались мы и до скромно ожидавшего своей очереди интегрированного чипсета от VIA, плату на котором под Socket AM2 приобрести не проблема уже с полгода, как минимум (от ASUS, Elitegroup, Foxconn или MSI). Как нетрудно догадаться, именно эти платы чаще других оказываются самыми дешевыми среди всего предложения моделей под Socket AM2, что, с одной стороны, красноречиво свидетельствует и о наиболее скромной комплектации таких плат и вероятном отстутствии оригинальных технических решений. Но с другой стороны, выяснить, на что могут рассчитывать потребители таких плат, хотя бы на примере нескольких типичных представителей — наша служебная обязанность.

Давайте посмотрим, как чипсет-старожил выглядит в современном окружении.

Первое, что обращает на себя внимание в случае с платой Foxconn, использование более старого южного моста VT8237A, ведь даже на немногочисленных платах под Socket 939 и 754 на этом чипсете уже встречался более современный VT8251. На практике это означает поддержку чипсетом лишь двух портов SATA 1.0 (VT8251 предполагает наличие 4 SATA II), еще пара может быть реализована за счет внешнего PHY-контроллера, но Foxconn этой возможностью не воспользовался. К счастью, поддержка HD Audio в этом мосту имеется, в отличие от еще более старого VT8237R Plus, а попытка подключить винчестер Seagate Barracuda 7200.10 с перемычкой установленной в положение SATA II, также ни к каким отрицательным последствиям не привела, диск опознался и корректно заработал, не испытывая каких-либо ограничений по производительности даже в синтетических тестах.

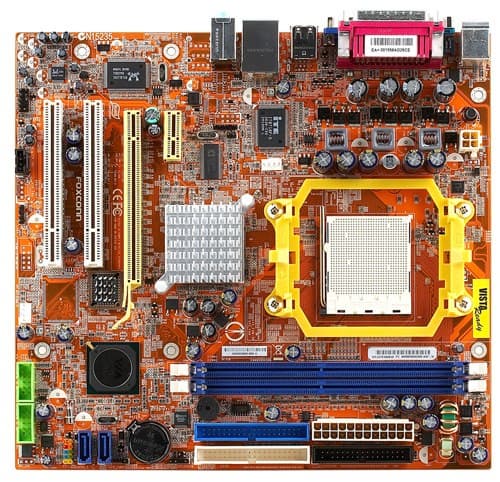

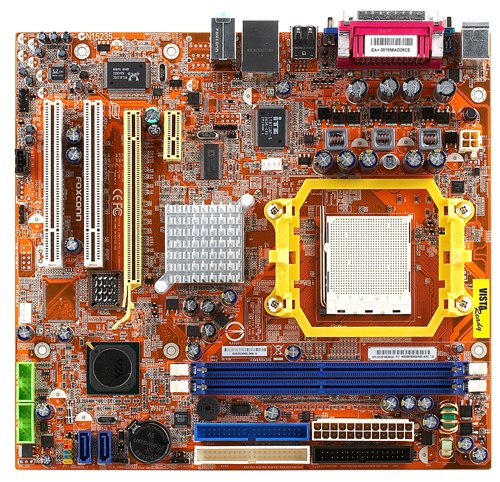

Дизайн платы достаточно удачный, разъемы и единственная перемычка для очистки CMOS расположены вдоль краев платы, в том числе и дополнительный разъем питания для процессора. На своем законном месте (за слотами памяти) находится и FDD-разъем, а владельцы IDE-наследия порадуются двум каналам ATA133. Чипсет охлаждается алюминиевым радиатором на северном мосту, с ребрами ориентированными так, что процессорный кулер помогать охлаждению чипсета не сможет. Кроме того, три ряда ребер укорочены ради того, чтобы в PCIEx1-порт могла бы уместиться некая длинномерная карта. В результате со своими задачами система охлаждения справляется, но не сказать, чтобы с большим запасом. При работе с нагрузкой, особенно, если процессорный кулер настроен на минимальные обороты в ущерб охлаждению процессора (то есть его температура не падает ниже 50 градусов), прикасаться к радиатору на чипсете следует с осторожностью, ибо горяч.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от OST и 4 по 1500 мкФ от Rubycon. Это, конечно, не повод, чтобы аплодировать стоя, но наличие элитных конденсаторов даже на столь дешевой плате, по меньшей мере, достойно похвалы. На плате не распаян FireWire-контроллер, который имеется у модели с индексом EKRS2H, любопытно, что описание такой платы есть лишь на русском зеркале сайта Foxconn, тогда как остальные модели, напротив, лишь — на глобальном. Версии с индексом RS2H обходятся Fast Ethernet-контроллером, а обозначение K8M890M2MA несут платы с южным мостом VT8237R Plus и 6-канальным AC’97-кодеком. Таким образом, в линейке Foxconn насчитывается 5 плат на данном чипсете. Размер платы — 245×225 мм («зауженный» microATX), крепление к корпусу 6 винтами, правый край повисает в воздухе.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессорного ядра, +3,3, +5, +12 В, +5 В Standby и батарейки;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим автоматического управления частотой вращения процессорного кулера. Для регулировки доступны 4 параметра — минимальная температура, соответствующая минимальной частоте вращения, которую можно выставить во втором параметре, причем допускается полная остановка вентилятора, максимальная температура, при которой обороты достигают максимума, и коэффициент приращения частоты на каждый градус внутри заданного температурного интервала.

Есть возможность и вручную установить желаемую скорость вращения в Windows, также вплоть до полной остановки, через утилиту Fox One, прилагаемую к плате.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 2 разъема под DDR2 SDRAM DIMM (до 2 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 2 разъема SATA 1.0 (Serial ATA 1.0) на 2 устройства SATA150, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и JBOD;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения второго COM-порта;
  • 2 разъема для подключения вентиляторов, 4-контактные, с возможностью контроля количества оборотов, а для процессорного также доступно «интеллектуальное» управление частотой вращения из BIOS, обеспечивается совместимость с вентиляторами, имеющими 3-контактные разъемы.

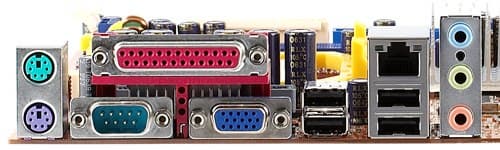

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM, 1 VGA, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка небольшого размера, единого дизайна для серии WinFast;
  • Документация: плакат-инструкция с иллюстрированной спецификацией платы и инструкциями по сборке, в том числе на русском языке, подробное руководство на английском доступно на сайте;
  • Кабели: 1 SATA, переходник-разветвитель питания на 2 устройства SATA, 1 ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает: Fox One для мониторинга системных параметров (с возможностью сигнализации о выходе параметров из заданных диапазонов), разгона (только выбор частоты FSB, памяти и PCI Express) и управления скоростью процессорного вентилятора и Fox LiveUpdate — автоматическое обновление BIOS с возможностью поиска свежей версии на сайте производителя. Также в комплекте имеется антивирусный пакет Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 5.1 (поскольку распаяны только три выхода на задней панели), разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, интерфейсом PCI на базе контроллера Realtek RTL8110SC.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.16Очень хорошо
Уровень шума, дБ (А): -90.8Очень хорошо
Динамический диапазон, дБ (А): 90.7Очень хорошо
Гармонические искажения, %: 0.0064Очень хорошо
Интермодуляционные искажения + шум, %: 0.011Очень хорошо
Взаимопроникновение каналов, дБ: -88.8Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Достойный уровень поддержки, теоретически поворчать можно на тему «если бы в Foxconn не пожадничали и распаяли 6 аналоговых выходов, поддерживаемые кодеком», но даже 5.1-канальные акустические системы используются с подобными платами исключительно редко.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора-
Настройки таймингов памяти + RAS to CAS Delay, RAS to RAS Delay, Row Precharge Time, Min RAS Active Time, Write Recovery Time, Precharge Time, Row Cycle Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается максимальный множитель относительно частоты HTT)
Настройка работы шины HT+Частота: 200, 400, 600, 800, 1000 МГц и разрядность: 8 или 16 бит (отдельно для обоих направлений данных)
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB-
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора+-0,0500—+0,3375 с шагом 0,0125 В
Изменение напряжения памяти+1,75—1,98 В с шагом 0,05 В

Использовалась версия BIOS P22 от 23.04.07, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

В очередной раз инженеры Foxconn, приступая к разработке BIOS, очевидно, забыли азбуку оверклокера дома и, предусмотрев даже регулировку напряжения процессорного ядра и частоты шины HT, напрочь позабыли о собственно возможности увеличивать частоту FSB, без которой о разгоне говорить никак невозможно. Разумеется, никто и не требует наличия развитых разгонных способностей для плат такого уровня, но для чего тогда введены регулировки напряжения, не логичнее ли было бы наоборот оставить лишь возможность поднять частоту процессора на 10—15%, что обычно удается без вмешательства в остальные настройки? Впрочем, разогнать плату все-таки можно, из Windows, с помощью имеющейся в комплекте утилиты Fox One.

Еще одно замечание вызвала регулировка частоты памяти, BIOS позволяет лишь ограничить максимальное значение, а сама частота выбирается автоматически и для наших модулей плата упорно выставляла значение 667 МГц, и в результате, конечно, это отразилось на тестах.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2500 250 1,54 750 (x3)

Средний результат, впрочем, учитывая, что данная плата не просто недорогая, а из числа самых дешевых, даже такие возможности надо похвалить. В BIOS имеется любопытный пункт Smooth Over Clock, но включение его, обещанного увеличения разгонного потенциала, не принесло. Не исключено, конечно, что если бы имелась возможность регулировать частоту FSB из BIOS, удалось бы достичь более высокого результата, да и сама задача решалась удобнее, поскольку напряжения и частоту HT все равно из Windows выставить плата не позволяет.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-667, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята, ранее протестированная, плата, на также недорогом интегрированном чипсете GeForce 6100, Foxconn 6100M2MA-RS2H.

Тест интегрированная графика внешняя графика
Foxconn 6100M2MA Foxconn K8M890M2MB Foxconn 6100M2MA Foxconn K8M890M2MB
Архивирование в 7-Zip, мин:сек 6:48 7:10 6:45 6:54
Кодирование MPEG4 (XviD), мин:сек 6:08 6:13 6:05 6:13
Unreal Tournament 2004 (Low@640×480), fps 39,2 20,2 59,5 58,1
Unreal Tournament 2004 (High@1024×768), fps 17,1 6,0 56,4 55,1
FarCry (Medium@800×600), fps 30,8 11,0 126,5 115,0
DOOM III (Medium@800×600), fps 12,9 5,2 133,0 123,5

Неожиданности не произошло, вычислительные тесты отрапортовали об использовании памяти с меньшей, относительно штатной, частотой, а в играх графическое ядро от VIA не продемонстрировало сколько-нибудь убедительного результата. Иными словами, высокая производительность — не то, ради чего имеет смысл рассматривать покупку данной платы.

Выводы

Чипсет VIA K8M890 имеет достаточную для плат начального уровня комплектацию периферийными интерфейсами, даже в случае, если в качестве южного моста используется не самая оснащенная версия, но по производительности отстает от ближайших конкурентов весьма значительно. С другой стороны, для AMD-платформы на сегодня и так преобладают чипсеты с развитой мультимедийной функциональностью, и наличие хотя бы одного «чисто офисного» чипсета вполне оправдано (что и подтверждается собственно фактом выпуска на данном чипсете достаточно большого числа плат). Впрочем, конкуренция в этом сегменте весьма жесткая, недорогие платы выпускаются и на одночиповых версиях чипсета GeForce 6100, и на Radeon Xpress 1150, которые по производительности все же привлекательнее, а прежний эксклюзивный козырь чипсетов VIA — низкое тепловыделение вполне можно отнести и к упомянутым конкурентам. Остается ценовая конкуренция и расчет на тех пользователей, для которых экономия $10—20 на плате, особенно существенная для массовых закупок, актуальнее остальных соображений. И здесь надо, конечно, отметить, что для офисных задач, производительность платы будет определяться установленными компонентами, а надежность обещает быть не ниже стандартного уровня, о чем косвенно свидетельствуют использованные Foxconn конденсаторы и в целом отсутствие какой-либо явной экономии на навесных элементах.

Средняя текущая цена (количество предложений) в московской рознице:
Foxconn K8M890M2MA-RS2H (AC’97-кодек, Fast Ethernet) Н/Д(0)
Foxconn K8M890M2MA-KRS2H (AC’97-кодек, Gigabit Ethernet) Н/Д(0)
Foxconn K8M890M2MB-RS2H (HD Audio-кодек, Fast Ethernet) Н/Д(0)
Foxconn K8M890M2MB-KRS2H (HD Audio-кодек, Gigabit Ethernet) Н/Д(0)
Foxconn K8M890M2MB-EKRS2H (HD Audio-кодек, Gigabit Ethernet, FireWire) Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
