ASUS A8V-VM — системная плата на базе чипсета VIA K8M890 (Socket 939)

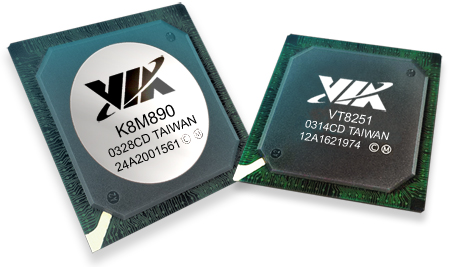

  • Чипсет VIA K8M890 (северный мост K8M890 и южный VT8251)

Компания ASUS является крупнейшим поставщиком плат на чипсете K8M890, о чем гордо сообщает на своем сайте. Вы можете возразить, что эта компания — вообще крупнейший поставщик плат, так что подобные утверждения могут с тем же успехом относиться и к ряду других чипсетов. Но в данном случае обстоятельства складываются так, что этот чипсет в продаже можно найти лишь на платах от компании ASUS. И может даже сложиться впечатление, что сам чипсет не очень удачен, и потому не востребован другими производителями (а сама ASUS добавила плату на нем лишь «для ассортимента»).

На самом деле, ситуация в корне иная: K8M890 выпускается далеко не маленьким тиражом, но ASUS скупает его практически «на корню» у VIA, и, судя по всему, такое положение дел устраивает обе компании. Сама ASUS нацеливает продукцию на этом чипсете на рынок системной интеграции и массовых сборщиков, не слишком заботясь о насыщении розницы коробочными продуктами, что также вполне резонно — в розницу гораздо проще (и дороже) можно продать платы на «раскрученных» чипсетах. Тем не менее, рыночные обстоятельства лишь отчасти основываются на технических особенностях самого чипсета.

Рассмотрим вкраце отличия чипсета VIA K8M890 от предыдущей версии — K8M800 (о которой мы писали в обзоре платы PCChips A21G). Северный мост K8M890 является, как нетрудно догадаться, вариантом дискретного моста K8T890 с интегрированной графикой. Графическое ядро S3 Graphics DeltaChrome IGP поддерживает DirectX 9.0 и пиксельные шейдеры версии 2.0, имеет два пиксельных конвейера и работает на частоте 250 МГц. Южный мост VT8251, по сравнению со своим предшественником VT8237, получил существенное расширение в части поддержки SATA — 4 порта Serial ATA II могут быть объединены в RAID-массив уровней 0, 1, 0+1, 5 и JBOD. Также появилась поддержка High Definition Audio, а вот MAC-адаптер оставлен прежний (Fast Ethernet). Впрочем, подключить гигабитный сетевой адаптер стало еще проще, поскольку новый южный мост, в добавление к возможностям северного, теперь располагает двумя линиями PCI Express для периферийных адаптеров.

Инженеры ASUS для своей модели A8V-VM посчитали достаточной собственную функциональность чипсета (причем реализовали ее полностью) и обошлись без дополнительных контроллеров.

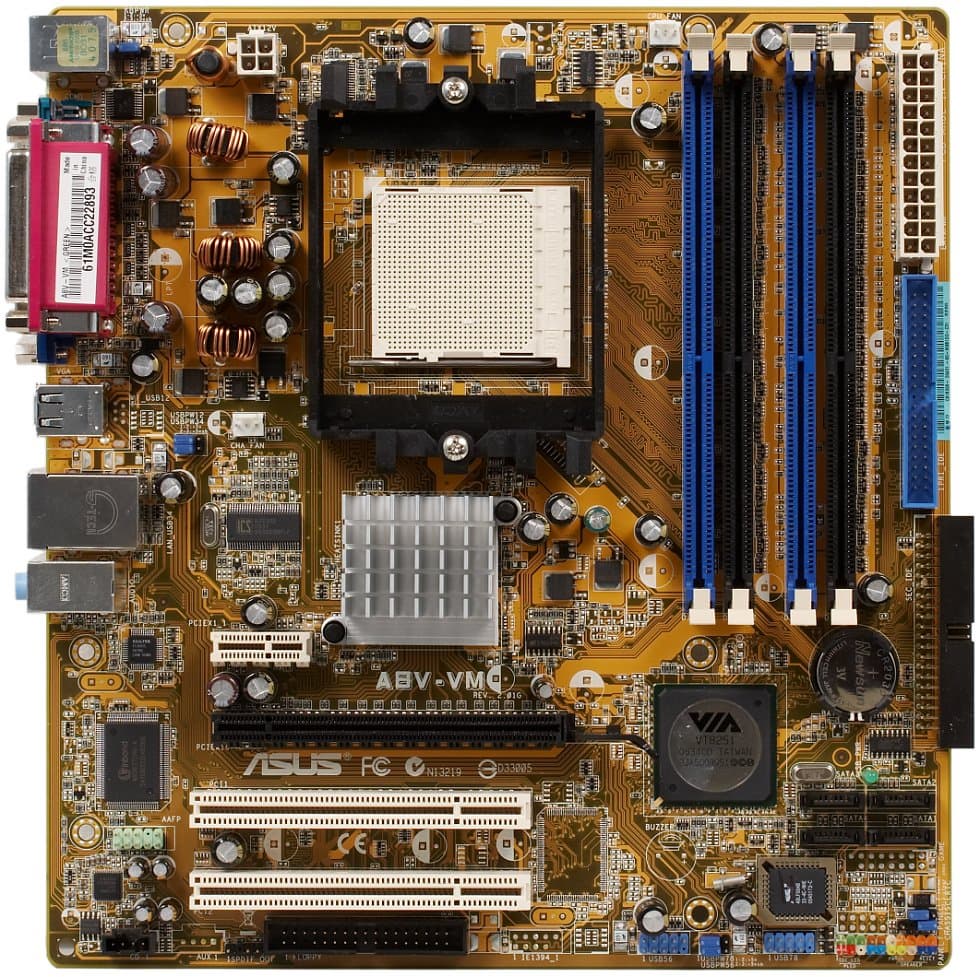

Компоновка платы, в очередной раз для модели от ASUS на чипсете с интегрированной графикой, выглядит практически идеальной. Можно пожаловаться лишь на расположение разъема для флоппи-дисковода: при установке PCI-карты c габаритными навесными элементами во второй слот доступ к этому разъему затрудняется. Доступ к остальным слотам, перемычкам и разъемам свободный, отдельно (положительно) надо отметить установленный «на бок» второй IDE-разъем. Поскольку чипсет VIA греется очень умеренно, применение простого алюминиевого радиатора для охлаждения северного моста и отсутствие каких-либо охлаждающих приспособлений — для южного, оправдано с технической точки зрения.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ и 3 по 1000 мкФ, использованы электролитические конденсаторы от Matsushita и United Chemi-Con. Что ж, ожидать применения элитных компонентов на «интеграторской» плате было бы странно, но в данном случае конденсаторы «брендовые». Впрочем, при использовании младших моделей Athlon 64 и Sempron стабилизатор питания работает с большим запасом надежности, так что этот параметр в любом случае не столь важен. Ну а наше тестирование платы в паре с традиционным Athlon 64 4000+ также не привело к критическому нагреву компонентов стабилизатора. Кроме того, надо учесть, что те компании «второго эшелона» (OST, G-Luxon), что поставляют конденсаторы основным производителям системных плат, активно работают над вопросами качества. И о массовом «протекании» таких конденсаторов давно уже информации не поступает (разумеется, какой-то процент брака неизбежен в любом случае). На сегодня мы не видим объективных причин рекомендовать воздерживаться от покупки только из-за того, что на устраивающей вас по всем параметрам плате установлены «неэлитные» конденсаторы.

На плате имеется разводка для FireWire-контроллера, устанавливаемого в версии A8V-VM Ultra. Размер платы — 245×230 мм («зауженный» microATX), крепление к корпусу шестью винтами (незакрепленным остается край платы с разъемами для накопителей).

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup):

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных для этого разъема);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с портом S/PDIF-Out;
  • Разъем для подключения датчика вскрытия корпуса;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов.

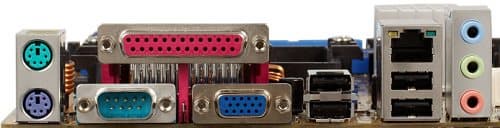

Задняя панель платы (слева направо, по блокам)

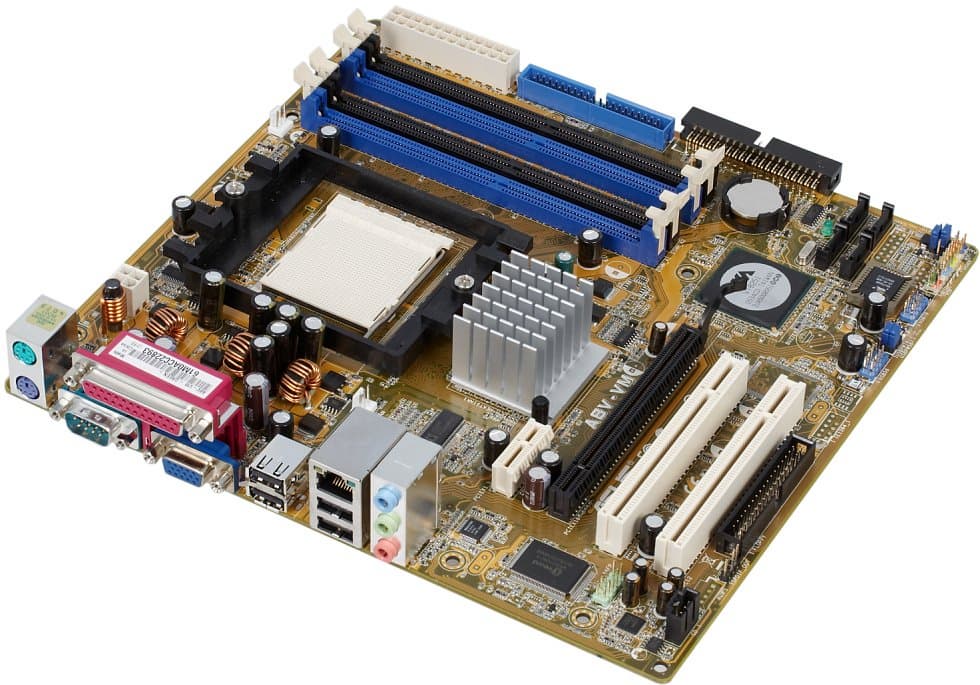

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM, 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In (Rear Speaker Out), Line-Out (Front-Out), Mic-In (Center/Sub Speaker Out)).

Комплект поставки

  • Упаковка: небольшая, но красная коробка лидера (от поставщика плат «номер один» на чипсете K8M890!), дизайн общий для нескольких плат с интегрированной графикой на «нераскрученных» чипсетах. Потребителя радуют уверения в соответствии производства ASUS стандарту защиты окружающей среды RoHS и напоминание о трехлетней гарантии;
  • Документация: брошюра-руководство пользователя и отдельный многоязычный вкладыш с инструкциями для «быстрой установки» (в том числе на русском языке);
  • 1 кабель Serial ATA с переходником питания SATA на 1 устройство;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, пакетом Norton Internet Security 2005 и фирменными утилитами ASUS. Набор фирменных утилит включает:
    • PC Probe II — утилита для мониторинга системных параметров (температуры: процессора и «системная», частота вращения двух вентиляторов, напряжения, доступные в соответствующем разделе BIOS);
    • AMD Cool’n’Quiet — отображение текущей частоты процессора в реальном времени;
    • Live Update — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и 6-канального(!) кодека ADI AD1986A, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • Сетевой Fast Ethernet, на базе «чипсетной» поддержки и PHY-контроллера Realtek RTL8201CL, с поддержкой режимов 10/100 Мбит/с.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,06, -0,03 Отлично
Уровень шума, дБ (А): -88,1 Хорошо
Динамический диапазон, дБ (А): 87,5 Хорошо
Гармонические искажения, %: 0,0052 Очень хорошо
Интермодуляционные искажения + шум, %: 0,028 Хорошо
Взаимопроникновение каналов, дБ: -87,3 Отлично
Интермодуляции на 10 кГц, %: 0,013 Очень хорошо

Общая оценка: Очень хорошо (подробнее). Объективные характеристики находятся на высоком уровне, впрочем, как и для абсолютного большинства HDA-кодеков на современных платах вне зависимости от чипсета.

Фирменные технологии и особенности

  • EZ Flash BIOS — перепрошивка BIOS без необходимости загружать ОС, выполняется с помощью специальной утилиты, доступной по нажатию Alt+F2 во время прохождения POST-этапа загрузки (поддерживается чтение образа только с дискеты);
  • CrashFree BIOS 2 — автоматическое восстановление BIOS с дискеты или компакт-диска после неудачной перепрошивки;
  • MyLogo2 — изменение загрузочной заставки;
  • C.P.R. (CPU Parameter Recall) — автоматический сброс частоты системной шины на номинал и загрузка таймингов из SPD в случае неудачного разгона.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
4 перемычки «USB device wake up» Управление функцией включения компьютера по сигналу с USB-устройств, отдельно для каждой пары USB-устройств, подключенных в одному разъему на плате
Перемычка «Keyboard power»Управление функцией включения компьютера по сигналу с клавиатуры (требуется активация соответствующего параметра в BIOS)
Из BIOS, основанного на версии 2.58 от AMI Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay
Выбор частоты работы памяти + Auto, 100, 133, 166, 183, 200, 216, 233, 250 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Частота (Auto, 200, 400, 600, 800, 1000) и разрядность: 8 или 16 бит — по раздельности для обоих направлений потока данных по шине (от северного моста к процессору и наоборот)
Возможность задания частоты для периферийных шин + PCI-E: возможность выбора между фиксированной частотой 100 МГц и синхронным (зависящим от частоты FSB) тактированием;
PCI = 33,0, 37,5, 44,0 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—240 МГц с шагом 1 МГц, отдельная настройка для подъема частоты на 5%, 10%, 20%
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора -
Изменение напряжения памяти + 2,5 и 2,6 В

Использовалась версия BIOS 0208 от 09.01.2006, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Отдельно надо отметить возможность «тонкой» настройки параметров для памяти типа ECC. Модель по вполне очевидным причинам не адресована любителям испытывать компоненты своей системы на прочность. Тем не менее, базовые возможности для разгона (неэкстремального, то есть не требующего подъема напряжений) присутствуют, также нельзя не отметить расширенный выбор частот для памяти.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята плата Gigabyte K8N51PVMT-9 на чипсете GeForce 6150.

Тест интегрированная графика внешняя графика
Gigabyte K8N51PVMT-9 ASUS A8V-VM Gigabyte K8N51PVMT-9 ASUS A8V-VM
Архивирование в 7-Zip, мин:сек 7:44 7:36 7:42 7:34
Кодирование MPEG4 (XviD), мин:сек 5:14 5:09 5:11 5:07
Unreal Tournament 2004 (Low@640×480), fps 35,1 27,3 84,0 83,4
Unreal Tournament 2004 (Highest@1600×1200), fps 15,0 5,7 76,7 73,4
FarCry (Medium@800×600), fps 22,6 19,8 133,3 129,1
DOOM III (Medium@800×600), fps 9,0 4,0 107,9 103,4

Производительность платы ASUS (а вернее, интегрированного ядра чипсета K8M890) при тестировании с использованием встроенного видео оказалась ниже, чем у модели Gigabyte на GeForce 6150 (наибольшая разница наблюдается в режимах высокого качества у относительно свежих игр). Лидерство по «игровой» производительности интегрированной графики на платформе AMD64, таким образом, среди протестированных в нашей лаборатории плат продолжает удерживать Foxconn 6150K8MA-8EKRS. А ядро VIA DeltaChrome, несмотря на поддержку DirectX 9.0, по реальному уровню производительности не может считаться удовлетворительным даже для игр позапрошлого поколения (Unreal Tournament 2004, FarCry в нашей методике).

Что касается тестирования с внешней видеокартой, то картина достаточно нетипичная. При архивации и медиакодировании результат платы ASUS оказался образцовым, тогда как в игровых тестах у нее, напротив, обозначилось формальное отставание (обычно игровые тесты следуют тенденции, обозначенной для «серьезных» программ). Объяснение такого эффекта, видимо, заключается в особенностях реализации графического порта в чипсете VIA. Отрадно, что снижение общей производительности в результате включения интегрированной графики в очередной раз оказалось минимальным.

Вывод

Чипсеты VIA уже давно не претендуют на внимание «энтузиастов», о которых так активно заботятся компании NVIDIA и, в чуть меньшей степени, ATI. С другой стороны, все необходимые возможности для обеспечения полной функциональности среднестатистической системы у рассмотренной нами чипсетной связки K8M890+VT8251 имеются. В активе чипсета также низкое тепловыделение и стоимость.

На плате ASUS A8V-VM все функциональные возможности чипсета раскрыты в полной мере, распаян даже контроллер Fast Ethernet. И, в отличие от сомнительных решений, встречавшихся нам на некоторых платах, когда несмотря на наличие поддержки HD Audio в чипсете, на плате устанавливается AC’97-кодек, в данном случае установлен весьма удачный кодек от Analog Devices. Из дополнительных функций пожалеть можно лишь об отсутствии FireWire и традиционном для недорогих плат пренебрежении интеллектуальным управлением частотой вращения процессорного кулера. Зато наличие базовых возможностей для разгона можно только приветствовать.

Эта модель на сайте производителя

Плата предоставлена на тестирование компанией OLDI
