PCChips A21G — системная плата на базе чипсета VIA K8M800 (Socket 939)

Модель на все еще наиболее популярном интегрированном чипсете для AMD64


  • Чипсет VIA K8M800 (применен северный мост VIA K8M800 и южный VIA VT8237)

Чипсет K8M800 отличается от дискретного K8T800 исключительно наличием графического ядра VIA UniChrome Pro, работающего на частоте 200 МГц, с аппаратной поддержкой декодирования MPEG2 и даже формальной 3D-функциональностью (имеет два пиксельных конвейера, поддерживает DirectX 7.0). Видеобуфер объемом 16–64 МБ выделяется из оперативной памяти.

Несмотря на то что с момента выпуска чипсета VIA K8M800 уже прошло немало времени (и сама VIA давно предложила ему замену — K8M890 с поддержкой PCI Express), именно этот чипсет продолжает оставаться наиболее популярной основой для офисных ПК на платформе AMD64. И во многом благодаря ему VIA является глобальным поставщиком «номер два» интегрированных чипсетов (после Intel). Для полноты картины отметим, что сейчас наиболее бурную активность в этом сегменте развивает NVIDIA, и наибольшие шансы стать следующим лидером рынка имеет GeForce 6100 (если исключить из сравнения платы на Socket 754, он уже лидирует по количеству предложений).

Долгожительство K8M800 в бюджетном сегменте объясняется просто: чем меньше «лишних» опций, непроверенных временем интерфейсов и т. п. (никак в данном случае не улучшающих потребительские свойства «готового продукта»), тем проще производителю таких компьютеров гарантировать их бесконфликтность, и тем ниже вероятность, что по каким-то причинам придется массово обновлять BIOS или драйверы, что, в свою очередь, не может не радовать службу техподдержки и, как следствие, корпоративного заказчика, как такового.

Причем все эти соображения касаются не только максимально упрощенных компьютеров класса «замена печатной машинки», но и используемых «по делу» достаточно активно. Именно для таких систем, нуждающихся в более производительных процессорах, нежели Sempron для Socket 754, и предназначены платы со столь же минималистичной комплектацией, но возможностью установить Sempron/Athlon 64 для Socket 939. На московском рынке представлены две модели на чипсете K8M800 с процессорным разъемом Socket 939 — ASUS A8V-MX и принявшая участие в нашем тесте PCChips A21G.

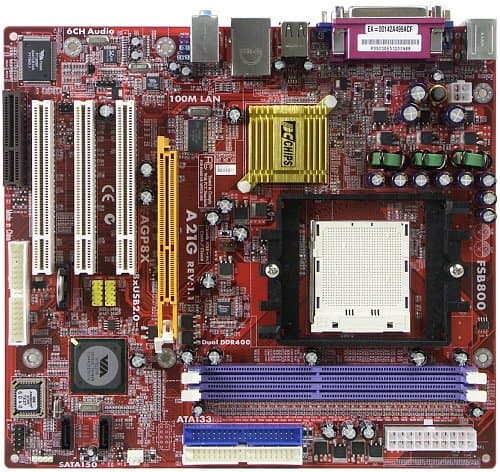

Компоновка платы, в виду минимального набора дополнительных контроллеров, не должна была представлять трудностей для дизайнеров, однако некоторые погрешности, без которых вполне можно было обойтись, имеют место. Так, если вы решите занять слоты PCI длинными картами расширения, подключить шлейфы к дополнительным портам USB будет затруднительно, также непросто будет подобраться к единственной перемычке, служащей для очистки CMOS и распаянной позади от батарейки (установленной вертикально, для экономии места на плате). А попытке приспособить к делу контроллер в формате CNR-карты (например, для реализации FireWire) воспротивится разъем для флоппи-дисковода. Впрочем, едва ли даже 10% таких плат оснащаются более чем одной картой расширения.

В трехканальном импульсном стабилизаторе напряжения питания применены по 2 полевых транзистора на канал, 11 конденсаторов по 1500 мкФ производства OST — в общем, все очень скромно. Разведенных, но нераспаянных элементов на плате нет — PCB оптимизирована с целью достижения минимальной себестоимости. Размер платы — «узкий» Micro-ATX (245×220 мм), крепление к корпусу шестью винтами, при этом передний край на уровне слотов памяти остается незафиксированным.

Системный мониторинг (Winbond W83304D, по данным BIOS Setup):

  • Напряжение процессора, памяти, шины HT, +5, +12 В и +5 В Standby;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX, а также Sempron (до 3400+, во всех трех существующих ревизиях — D0, E3 и E6);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR200/266/333/400, двухканальный режим работы);
  • 1 слот AGP 8x;
  • 3 слота PCI;
  • 1 слот CNR (совмещен с последним слотом PCI);
  • Разъемы питания: стандартный ATX (20 контактов) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 2 разъема SATA на 2 устройства SATA150 — «чипсетные», с возможностью объединения подключенных к ним дисков в RAID-массив уровней JBOD, 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного инфракрасного (IrDA) датчика;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов.

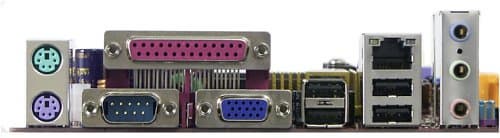

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Компактная коробка с напечатанными уверениями в равной поддержке как процессоров Sempron для Socket 939, так и «двухъядерников», а также значками фирменных технологий, встречающихся на других платах под маркой ECS/PCChips, но к данной плате отношения не имеющих;
  • Краткое руководство пользователя (Quick Installation Guide);
  • 1 кабель Serial ATA с переходником питания на 1 устройство;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, программой Acrobat Reader и полной версией руководства.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Cетевой Fast Ethernet с поддержкой 10/100 Мбит/с: на базе чипсета и PHY-контроллера VIA VT6103.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,17, -0,50 Хорошо
Уровень шума, дБ (А): -84,4 Хорошо
Динамический диапазон, дБ (А): 84,4 Хорошо
Гармонические искажения, %: 0,043 Хорошо
Интермодуляционные искажения + шум, %: 0,060 Хорошо
Взаимопроникновение каналов, дБ: -82,5 Очень хорошо
Интермодуляции на 10 кГц, %: 0,210 Средне

Общая оценка: Хорошо (подробнее). Плата продемонстрировала результаты, соответствующие среднему уровню для решений на базе AC’97-кодеков Realtek.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 2.54 от AMI Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Read-To-Write Delay
Выбор частоты работы памяти + SPD, 100, 133, 166, 200 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит отдельно для обоих направлений)
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 200—232 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора + 1,525 и 1,55 В
Изменение напряжения памяти + 2,5—2,8 В с шагом 0,1 В

Использовалась версия BIOS 8.0011 от 30.11.05, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Тайминги памяти изменяются в разделе Advanced Setup под заголовком MCT Timing Mode, по умолчанию они определяются с большим «послаблением» относительно данных в SPD. К сожалению, отсутствует возможность изменить значение параметра «1T/2T Memory Timings». Порадовала отличная совместимость контроллера Serial ATA с Windows XP — для установки ОС на одиночный диск не требуется «подсовывать» драйвер контроллера, даже если в BIOS выбран параметр «RAID» для SATA-контроллера (но имеется и отдельный пункт эмуляции IDE, необходимости прибегать к которому не возникло даже при попытке запустить плату в старой копии Windows). Увы, несмотря на имевшие место обещания идеологов SATA-стандарта, прозрачная работа SATA-контроллеров до сих пор — далеко не типичное явление для современных плат.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR (две карты — для PCI Express и AGP)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для интегрированной графики использовался драйвер версии 16.94.44.44 от 10 февраля 2006 года, с официального драйверного сайта VIA: как можно заметить, компания продолжает заботиться об обновлении драйверов даже для столь пожилого продукта, каким является графическое ядро UniChrome Pro!

Для сравнения была взята последняя из протестированных плат на интегрированном чипсете для платформы AMD — Gigabyte K8N51PVMT-9 (GeForce 6150).

Тест интегрированная графика внешняя графика
Gigabyte K8N51PVMT-9 PCChips A21G Gigabyte K8N51PVMT-9 PCChips A21G
Архивирование в 7-Zip, мин:сек 7:44 7:59 7:42 7:52
Кодирование MPEG4 (XviD), мин:сек 5:14 5:15 5:11 5:18
Unreal Tournament 2004 (Low@640×480), fps 35,1 23,0 84,0 81,6
Unreal Tournament 2004 (Highest@1600×1200), fps 15,0 3,7 76,7 74,9
FarCry (Medium@800×600), fps 22,6 17,3 133,3 131,0

В тестах с внешней видеокартой ничего удивительного и примечательного не обнаружилось, плата от PCChips продемонстрировала меньшую производительность, что, скорее всего, обусловлено использованием менее агрессивных таймингов.

Производительность интегрированного видеоядра в 3D также предсказуема: если в играх прошлого поколения с минимальными настройками качества есть шанс наблюдать некоторое «шевеление», то с повышением разрешения пара пиксельных конвейеров довольно быстро захлебывается. Впрочем, эта информация носит исключительно справочный характер, для каких-либо игр подобные платы предназначены в последнюю очередь.

Надо отметить, что «торможение», традиционно наблюдаемое при загрузке контроллера памяти пересылкой данных в буфер кадра у всех решений с интегрированной графикой, теоретически должно сильнее проявляться на системах с контроллером памяти, интегрированным в процессор, нежели выделенным в чипсет. Однако на практике оно оказывается минимальным (даже у плат, не имеющих набортной видеопамяти) и фактически вписывается в погрешность измерения.

Вывод

Если вы стремитесь найти плату с минимумом «периферийных» опций и из всех разновидностей графики заинтересованы только в получении двухмерной картинки рабочего стола на экране монитора, вариант на чипсете K8M800 все еще остается неплохим выбором. Модель PCChips A21G является типичным представителем своего класса продуктов и обладает низкой стоимостью, чем ее достоинства фактически и исчерпываются.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
