Кулер Noctua NH-U12P


Еще каких-то три-четыре года назад при упоминании процессорных кулеров премиум-класса, с розничным ценником, эквивалентным сумме в $50-60 у многих потенциальных покупателей компьютерного железа округлялись глаза: «У-у, дорого! На кой нам такая радость сдалась?! Но время шло, рынок развивался, определенные подвижки отмечались и в пользовательских стереотипах, трансформациям которых нередко способствовал не самый удачный опыт общения с бюджетными продуктами. Общий тренд, задаваемый новыми потребительскими предпочтениями, был вполне ясен: шумящие и гремящие ящики минималистского дизайна мало-помалу перестали восприниматься типовым картинным образом ПК, компьютер «снизошел» до уровня бытовой электроники жанра DVD-проигрывателей, с соответствующими эргономическими нормативами, и понимание тривиальной логической установки, что плодотворный симбиоз функциональности и качества недостижим малозатратными средствами, закрепилось в умах не только энтузиастов, но и рядовых потребителей, порой весьма далеких от чисто технических нюансов приобретаемого товара.

На сегодня хай-эндовые кулеры в виде широкого модельного класса систем охлаждения ни для кого не являются открытием, более того, они стали такой же объективной и вездесущей реальностью, как пробки на дорогах. Самое интересное — в секторе премиум-кулеров задают тон сейчас не традиционные бренды-старожилы, а компании, так сказать, второго эшелона, которые обычно не страдают излишней бюрократизацией, свойственной их «старшим братьям», не страшатся идти на риск и оказываются способными воплотить «в железо» не менее интересные инженерные находки. К разряду таких игроков «новой волны» как раз и относится молодой, но вместе с тем довольно авторитетный бренд Noctua, рожденный в союзе австрийской дистрибуторской компании Rascom GmbH и тайваньского кулеропроизводителя Kolink International. Юный возраст ему не помеха: в модельном багаже Noctua припасено немалое число многообещающих продуктов, с занятным техническим базисом и любопытной идейной начинкой. В этом ключе, понятное дело, построен и хэдлайнер NH-U12P — весьма примечательный для своего класса и в чем-то немного пикантный кулер, заглянувший к нам на огонек.

Давайте сперва ознакомимся с техническими и эксплуатационными качествами нашего сегодняшнего подопытного, и далее проведем разбор полетов — исследуем чисто практическую функциональность кулера Noctua NH-U12P в ракурсе обновленного комплекса тестовых испытаний. Приступим!

Конструктивные особенности

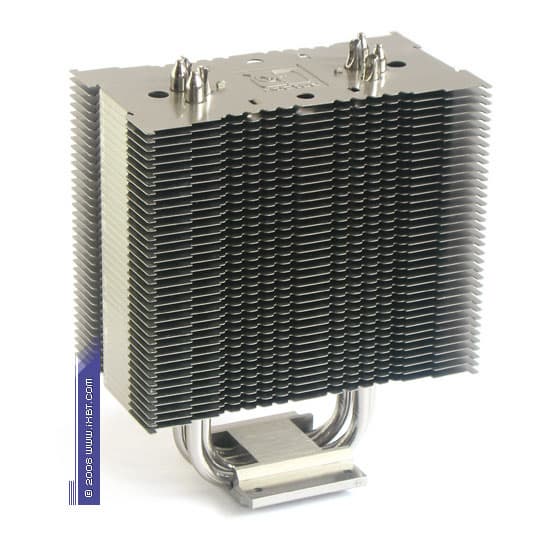

Как и подобает серьезному продукту высшего класса, «новичок» NH-U12P эффектно и с тонким, можно даже сказать, аристократическим шиком совмещает харизматичную внешность и развитое внутреннее содержание. Действительно, кулер впечатляет — его «рабочее тело» образовано солидной комбинацией из медного теплосъемника 45×42×5 мм, четырех медных тепловых трубок диаметра 6 мм и крупногабаритного алюминиевого оребрения (эффективные размеры 126×72×105 мм), которую дополняет симпатичный комплектный вентилятор типоразмера 120×120×25 мм с номинальной скоростью вращения крыльчатки 1300 об/мин.

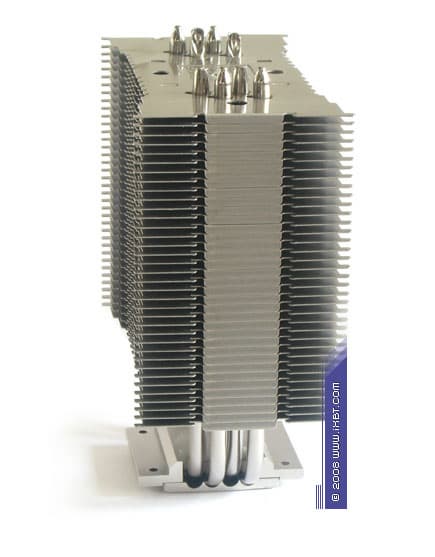

Хорош NH-U12P и в конфигурационной детализации: помимо усиленной накачки оребрения (секция в составе 36 пластин толщиной 0,3 мм, общая площадь поверхности теплообмена порядка 5500 см2), радиатор нашего подопытного приправлен двумя термическими бонификаторами — это увеличенный шаг размещения пластин (3 мм) и волнообразный профиль их «фронтальной» кромки.

То есть, первичное целеполагание здесь обозначено четко и ясно — конструктив «рабочего тела» NH-U12P заточен на достижение оптимального согласования с тихоходными (и малошумными) вентиляторами, генерирующими слабонапорные потоки: волнообразная кромка устраняет некоторые вредные эффекты «на входе» в межреберные каналы, аккуратно турбулизируя поток, а увеличенный шаг ребра способствует минимизации гидравлического сопротивления радиатора, повышая тем самым реальную скорость потока и стимулируя рост результирующих коэффициентов теплоотдачи.

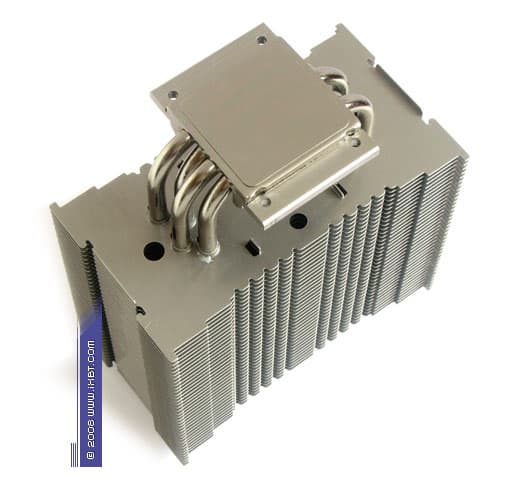

Другой важный момент — наш подопытный отличается технически добротным сопряжением тепловых трубок с теплосъемником и оребрением. Как мы неоднократно отмечали, в конструктиве многих кулеров часто используется сильно упрощенное, «сухое» соединение трубок и оребрения: свести к минимуму контактное термическое сопротивление в такой ситуации вряд ли возможно. Однако у «новичка» NH-U12P все сочленения трубок с оребрением выполнены опрятной пайкой, что гарантирует комфортные условия теплообмена в паре трубки-оребрение и, следовательно, способствует усилению эффективности всей термической структуры кулера.

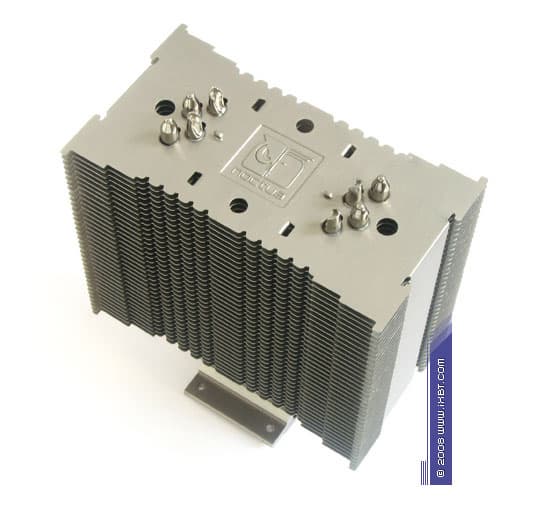

Весьма показательным предстает и общее техническое оформление кулера — тут мы имеем целый набор конструкционных улучшайзеров в составе двух тонких стальных стержней, скрепляющих секцию оребрения (для повышения механической прочности радиатора и нейтрализации структурных шумов), нескольких групп специализированных вырезов-упоров в пластинах (наличествующих, опять же, для улучшенной «вибростойкости» и попутной межреберной вентиляции), а также аккуратной никелировки теплосъемника, трубок и оребрения. Все это свидетельствует об истинно отеческом внимании ребят из Noctua к своему детищу, старании проработать каждый мало-мальски важный аспект по самому высшему разряду. Что не только облагораживает технический имидж «рабочего тела» NH-U12P, но и обязывает его к стопроцентному использованию своих задатков на чисто практическом поле.

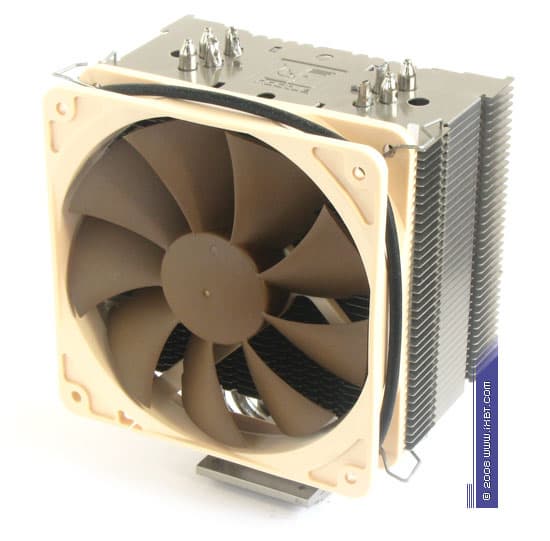

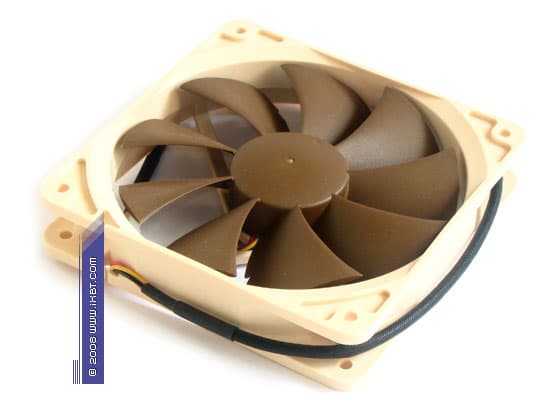

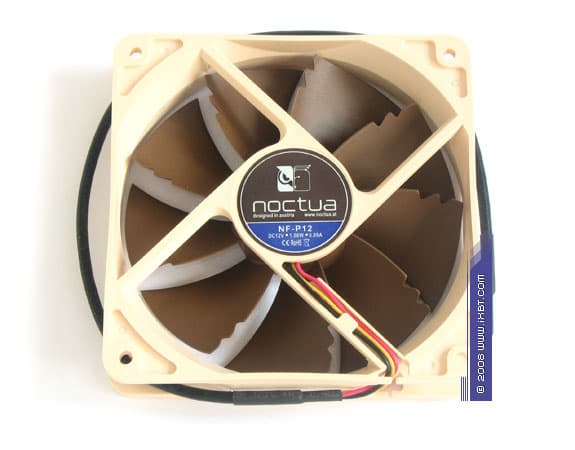

Не менее интересным и, пожалуй, даже в чем-то уникальным оказывается также конструктив комплектного вентилятора (артикул NF-P12), главной достопримечательностью которого выступают специализированные треугольные вырезы на задней кромке лопастей крыльчатки (именуемые Vortex Control Notches в терминах Noctua). Хотя в этом инженерном решении и присутствует некоторая доля, скажем так, маркетинга, его «акустический» рационализм вряд ли можно оспорить: «зубцы» на задней кромке лопасти позволяют оптимизировать вихреобразование (они как раз и расположены в самой «вихреактивной» зоне, в непосредственной близости к внешней кромке лопасти и вентиляторному патрубку), частично нейтрализуя так называемый «гул крыльчатки», и дополнительно сгладить вредные эффекты шумового взаимодействия лопастей крыльчатки и стоек статора. Не исключено, что зубцы опосредованно влияют и на расходную характеристику, особенно в режимах средних или высоких скоростей вращения крыльчатки.

Благопристойно смотрится вентилятор NF-P12 и в чисто аэродинамической параметрике: наблюдаем серповидную конфигурацию лопасти (ориентир шумопонижения), широкую хорду — 22 мм у ступицы и 38 мм на внешней кромке (ориентир потока), плотную постановку лопастей — соотношение хорда-шаг (solidity factor) 1,47 у ступицы и 1 на внешней кромке (ориентир статического давления), сбалансированное «рабочее поле» — соотношение радиусов ступицы и лопасти 0,36 (ориентир потока), умеренно агрессивные углы атаки — 50° у ступицы и 25° на внешней кромке (мультипликативный ориентир потока и статического давления). И, конечно, нельзя обойти вниманием превосходную электромеханическую обвязку — продвинутый гидродинамический подшипник c магнитным «стабилизатором» вала (SSO-Bearing) и специализированную управляющую схему с «мягкой» коммутацией обмоток (SC-Drive), подавляющую структурные шумы электрической природы («треск мотора»). Так что, вне всякого сомнения, вентилятор NF-P12 выступает достойным компаньоном местному радиатору и вполне способен реализовать вместе с ним по-настоящему гармонизированный дуэт.

С индивидуальными конструктивными особенностями NH-U12P мы разобрались. Впечатления пока только самые благоприятные! Пора посмотреть, как он проявляет себя в плане эксплуатационной эргономики.

Эксплуатационные свойства

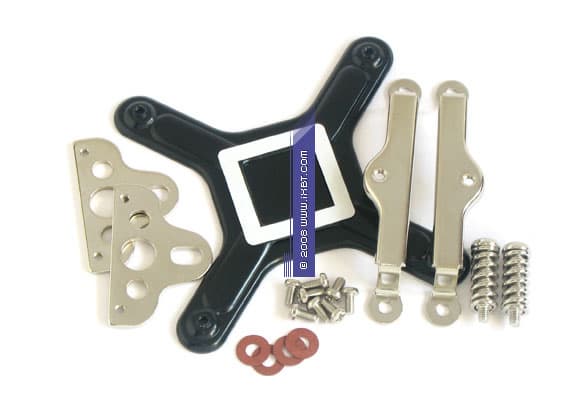

Как мы не раз подмечали в наших разборках с авангардными системами охлаждения, «ахиллесовой пятой» практически любого хай-эндового кулера современности является трудоемкий крепеж. Увы, исключением в этом ряду не становится и сегодняшний подопытный NH-U12P. Так, чтобы инсталлировать его на платформе Intel LGA775, потребуется в обязательном порядке демонтировать материнскую плату из корпуса, далее зафиксировать винтами две крепежные скобки, приложив к обратной стороне сокета комплектную крестовину-супинатор, потом прикрутить специализированные монтажные планки к подошве радиатора, и только теперь можно будет непосредственно устанавливать кулер на подобающее ему место, заворачивая два подпружиненных винта в крепежные скобки. Примерно такую же последовательность операций придется провести и на платформе AMD Socket AM2, где дело еще больше усугубляется обязательным демонтажем стандартной крепежной рамы и необходимостью применения мудреных фиксирующих планок в случае ориентации сокета «Юг-Север». Как ни крути, инсталляцию NH-U12P вряд ли можно засчитать дружелюбным процессом — для опытных энтузиастов все это, конечно, не составит особого труда, но для начинающих пользователей усложненные манипуляции могут стать почти непреодолимым препятствием (не зря Noctua в руководстве по инсталляции чуть ли не через каждый абзац дает ссылку на мейл техподдержки).

Между тем, даже в самом строгом рассмотрении инсталляционного аспекта ставить в укор нашему NH-U12P усложненный крепеж не очень справедливо. Принимая во внимание немаленький вес кулера, который в штатном виде составляет около 800 г, а в конфигурации с двумя вентиляторами подтягивается до 1 кг, нетрудно сообразить, что типовые варианты крепежа — замки-кембрики под LGA775 или двухконтактные клипсы под Socket AM2, здесь малоприменимы. Такова природа крупногабаритных радиаторных конструкций — «тяжелая артиллерия» она и есть тяжелая, ни отнять, ни прибавить. А специализированный крепеж (в терминологии Noctua именуемый SecuFirm Mounting), напротив, оказывается на своем исконном месте — он гарантирует по-настоящему надежную фиксацию кулера в сокете, попутно обеспечивая плотную посадку с минимизированным контактным термическим сопротивлением в паре процессор-теплосъемник. И на поверку идет эксплуатационному имиджу NH-U12P, скорее, в плюс, чем в минус.

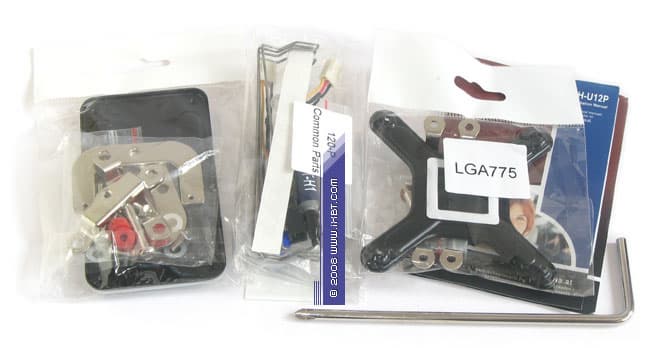

Благо, по другим эксплуатационно-техническим аспектам физической необходимости балансировать на грани компромиссов не предвидится. И здесь NH-U12P берет своеобразный реванш, полностью реабилитируясь в наших глазах. Прежде всего, отдельного внимания заслуживает термопаста (артикул NT-H1), прилагаемая в комплекте с кулером, — она отличается выверенным составом наполнителя (насыщенная композиция оксида и нитрида алюминия), обладает довольно густой консистенцией и подходит на роль универсального термоинтерфейса, хорошо сопрягаемого даже с подошвами радиаторов, которые характеризуются слабой финишной обработкой поверхности (несколько забегая вперед, отметим, что в соотнесении с референсным термоинтерфейсом Stars 420 паста NT-H1 подтвердила улучшение термических показателей абсолютно для всех участников сегодняшнего тестирования, похвальный результат!).

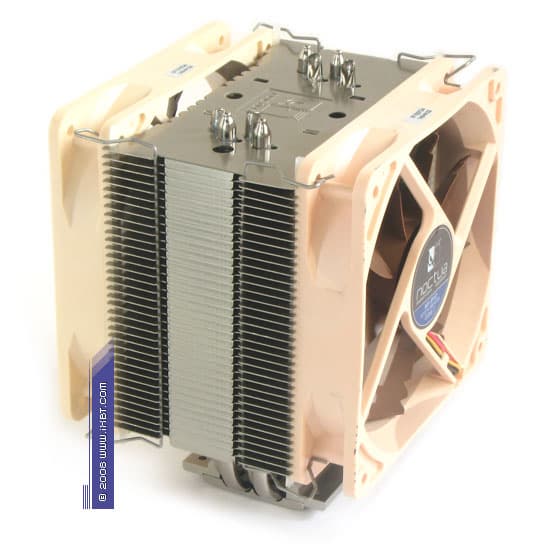

Еще один приятный нюанс: в комплекте NH-U12P заботливо предусмотрен дополнительный установочный набор под второй вентилятор (две клипсы плюс две вибродемпфирующих прокладки). Который красноречиво говорит сам за себя — ребята из Noctua не занимаются хитростями с «зажимом» копеечных деталей, напротив, формируют действительно полнофункциональный продукт, дозволяющий без лишних затруднений воспользоваться всеми доступными рабочими режимами. Хороший пример для других кулеропроизводителей, считающих подобные вещи сугубо опциональными и достойными «отдельной оплаты»!

И в эксплуатационную тему не лишним будет также отметить размашистую проводку электропитания вентилятора NF-P12, длина которой составляет 40 см (то есть, на 10 см больше «стандартной» длины). Совершенно очевидно, что сейчас, когда многие энтузиасты в качестве базиса своих компьютерных систем нередко используют крупногабаритные и крупнообъемные корпуса, дополнительные 10 см могут послужить хорошим подспорьем, особенно в случаях применения двухвентиляторных конфигураций NH-U12P совместно с различными мультифункциональными панелями-регуляторами.

Итак, эксплуатационно-технические качества нашего подопытного мы прояснили, каких-то дополнительных подробностей тут, похоже, не требуется. Пора обратиться к самому главному аспекту сегодняшнего исследования — итоговой результативности NH-U12P!

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Сперва посмотрим, как NH-U12P реализует себя в максимально обесшумленном рабочем режиме (условно бесшумный домен), выдвинув для сравнения нескольких конкурентов родственного класса.

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, на скорости 700 об/мин (шумовой репер 23 дБА) наш подопытный демонстрирует явное преимущество в термических показателях и опережает своих серьезных соперников, включая модель Scythe Ninja Plus Rev. B, специально заточенную под слабонапорные потоки. Но сборка с эталонным вентилятором Scythe Minebea действует менее слаженно — для обеспечения равновесных шумовых характеристик приходится сбрасывать обороты до уровня 500 об/мин, с неминуемым проигрышем в количественном выражении генерируемого потока. Еще одно интересное наблюдение — на скорости вентилятора 600 об/мин производимый NH-U12P шум вплотную приближается к эталонно низкому значению 20 дБА, то есть, в этом рабочем режиме кулер становится не «условно бесшумным», а реально бесшумным (по субъективному восприятию он фактически не отличим от чисто пассивной, безвентиляторной конфигурации).

Смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Ситуация повторяется — NH-U12P вновь удерживает лидерство! Близкими показателями тут могут похвастаться только лишь кулеры Zerotherm Nirvana NV120 (оптимизирован под слабые потоки) и Scythe Mugen (сборка в паре с эталонным вентилятором Minebea). Неплохо отыгрывает этот раунд и функциональный дуэт «радиатор NH-U12P плюс вентилятор Minebea», преуспевая в сокращении термического разрыва относительно равношумной штатной конфигурации.

Взглянем на показатели, зарегистрированные в эргономичном домене (шумовой репер 31 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

Здесь картина получается более сглаженной — абсолютно все участники испытаний обеспечивают тестовому процессору вполне комфортный тепловой режим (рабочая температура не пересекает красную линию функционально небезопасных 80 °С). Однако преимущество по-прежнему остается на стороне NH-U12P — он вновь подтверждает максимальную эффективность, это в равной степени относится и к его штатной конфигурации (вентилятор NF-P12 на 1300 об/мин), и к сборке в паре с эталонным вентилятором Scythe Minebea (1200 об/мин).

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»


Результаты тестовых испытаний (двухвентиляторные сборки NH-U12P)

Проверим нашего подопытного в двухвентиляторной конфигурации, снабдив его парой штатных вентиляторов NF-P12.

Диаграмма 11. Температурные показатели (температура процессорного ядра, вентиляторы Noctua)



Диаграмма 12. Шумовые характеристики (вентиляторы Noctua)

Как и следовало ожидать, два вентилятора в тракте благоприятствуют более интенсивной прокачке радиатора, обеспечивая минимизацию полного термического сопротивления кулера. Между тем, при сравнительно высоких скоростях вращения крыльчаток, сочетание термических и шумовых показателей скорее разочаровывает, чем воодушевляет: выигрыш в эффективности получается незначительным, а производимый шум закономерно возрастает, сильно теряя в «качестве» (на скорости 1300 об/мин появляется характерный тональный призвук, источником которого как раз и является второй вентилятор, поставленный в тракте на «выхлоп»). Но   на малых оборотах картина существенно меняется — тут эффективность усиливается гораздо более явственно,   почти без жертв в части шумовых характеристик. И самым интересным по результативному балансу выглядит двухвентиляторный вариант 600 об/мин: в ситуациях, когда наличествует дефицит корпусной вентиляции (или пользователь сознательно избегает применения корпусных вентиляторов, в целях оптимизации шумовых характеристик ПК), такая сборка NH-U12P будет хорошим решением проблемы гармонизации эффективности и шума!

И в завершение этого раздела, посмотрим еще один двухвентиляторный вариант NH-U12P, теперь в сборке с эталонными вентиляторами Minebea.

Диаграмма 13. Температурные показатели (температура процессорного ядра, вентиляторы Minebea)



Диаграмма 14. Шумовые характеристики (вентиляторы Minebea)

Ситуация качественно развивается в том же ключе, имеют место только небольшие количественные изменения в сравнимом диапазоне оборотов вентиляторов Noctua и Minebea. Что, с одной стороны, подтверждает хорошее согласование радиатора со штатным вентилятором NF-P12, а с другой — указывает на некоторое термическое «насыщение» NH-U12P: при скоростях порядка 1300 об/мин поток, генерируемый в тракте, достигает оптимума, и дальнейшее наращивание статического давления путем «спаривания» вентиляторов не имеет практического смысла.

Выводы

Рассмотренный сегодня кулер Noctua NH-U12P полностью подтверждает свой хай-эндовый статус! Имея в активе гармоничный симбиоз высокоэффективного радиатора и продвинутого вентилятора, этот удалец демонстрирует превосходный баланс тестовых показателей практически во всех функциональных режимах. Наилучшим образом наш подопытный реализует себя в соревновании обесшумленных кулеров, где он уверенно держит лидерство, побеждает таких серьезных соперников, как Scythe Mugen и Zerotherm Nirvana NV120, и добивается великолепного соотношения эффективность-шум! Вне всяких сомнений, Noctua NH-U12P достоин самого пристального внимания со стороны компьютерных энтузиастов, и с зачетом привлекательной совокупности технических качеств, может быть смело рекомендован к применению в малошумных ПК, оснащенных топовыми четырехядерными процессорами для платформ Intel LGA775 и AMD Socket AM2.

Итак, по итогам нашего исследования, за оригинальные инженерные находки в конструировании радиатора и набортного вентилятора, кулер Noctua NH-U12P получает награду в номинации «Оригинальный Дизайн».

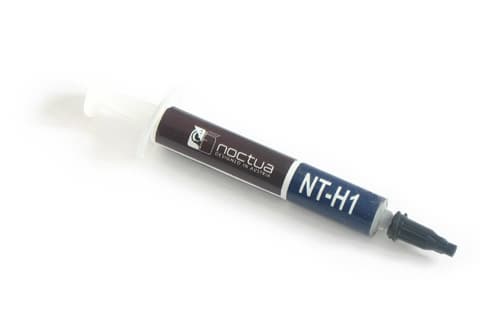

А за трепетное отношение к комплектации, в которой главным позитивом выступает высококачественная термопаста NT-H1, он удостаивается еще и награды в номинации «Отличная Поставка».

Остается пожелать компаниям Rascom GmbH и Kolink International новых свершений в деле создания и совершенствования замечательных кулеров премиум-класса под эгидой бренда Noctua. А мы и дальше будем следить за развитием событий на фронте топовых систем охлаждения.

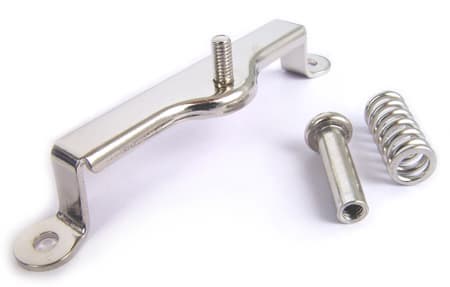

Замечание. По уточненной информации, полученной нами от Noctua, в настоящее время все кулеры из модельной линейки компании поставляются вместе с модифицированным набором крепежа SecuFirm Mounting. В первую очередь, новый крепеж отличается модернизированной конструкцией монтажных скобок, которые изначально снабжены установочными винтами для упрощения фиксации кулера в сокете.

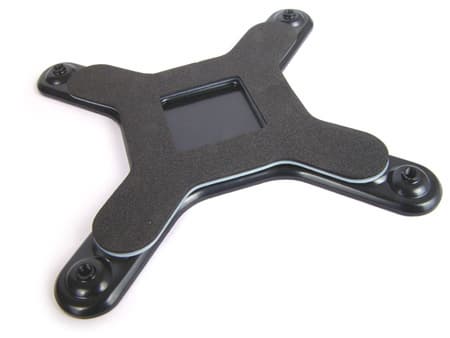

Дополнительным нововведением является также утолщенная прокладка на пластине-супинаторе, способствующая более аккуратной и мягкой изоляции компонентов поверхностного монтажа, которые дислоцированы с обратной стороны сокета.

Присутствуют и другие, более «мелкие» усовершенствования — самоклеющиеся прокладки под крепежные скобки, модернизированные монтажные планки, несколько запасных метизов. Имеем еще один весьма показательный момент, свидетельствующий о внимательном отношении специалистов Noctua к своей продукции!

Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулер Noctua NH-U12P предоставлен Noctua
