Обзор корпуса Aerocool Aero One Mini формата microATX

Мы продолжаем серию материалов, посвященных максимально доступным компьютерным корпусам. На этот раз к нам на тесты попал продукт компании Aerocool — Aero One Mini.

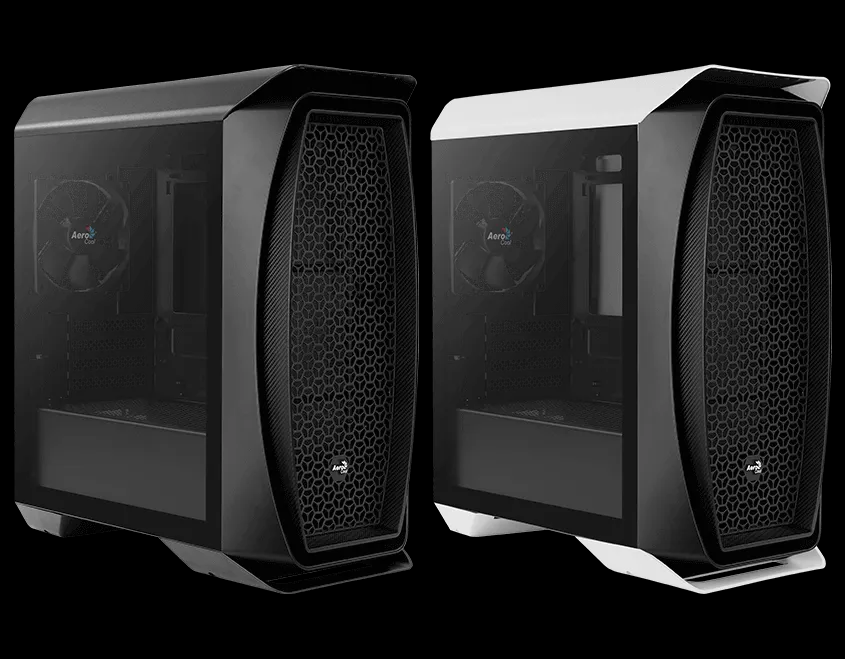

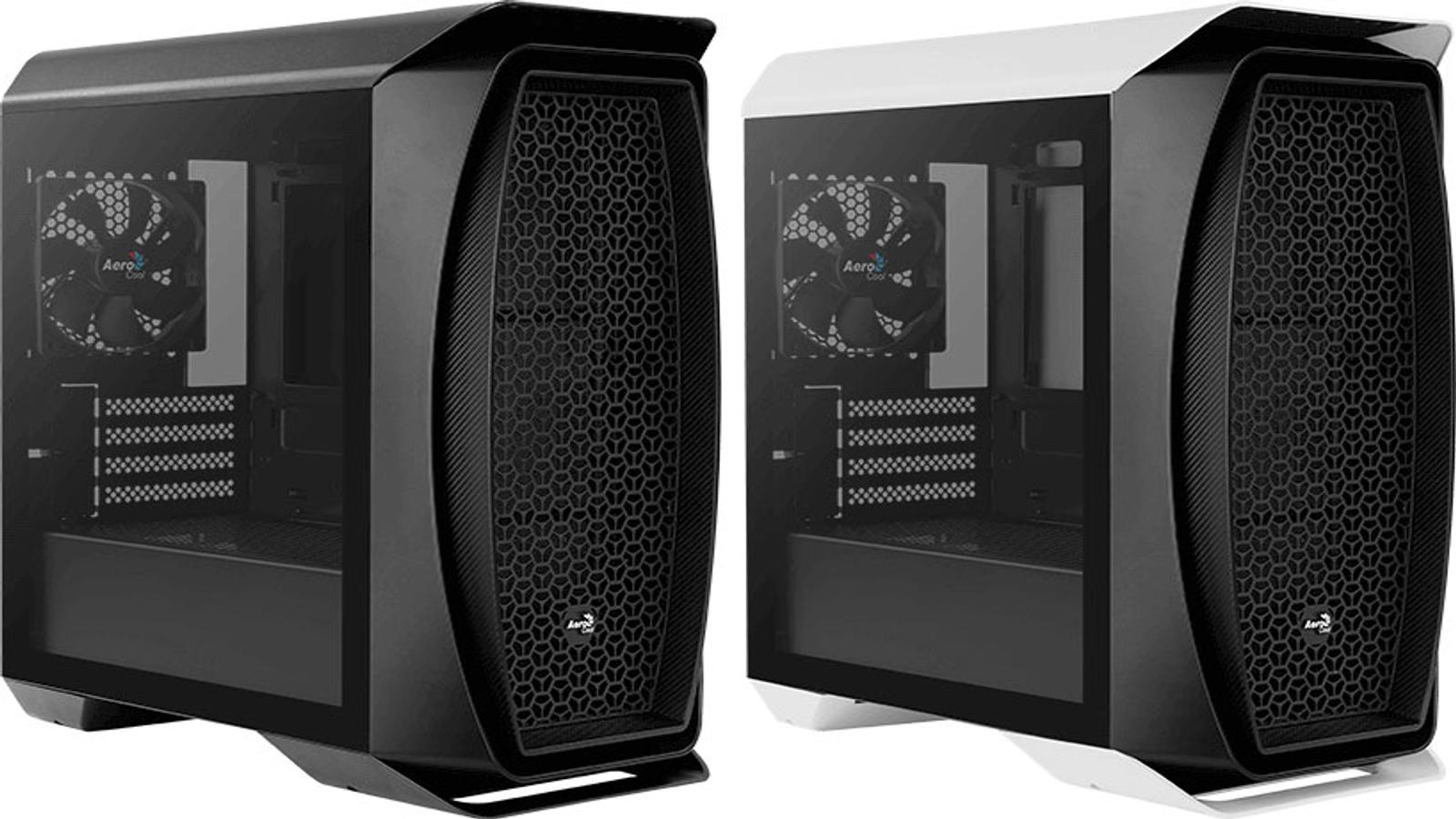

Данная модель Существует в двух цветовых решениях: черном и белом. Первый вариант представляет собой полностью черный корпус, а вот второй имеет далеко не полностью белое оформление, как можно было бы подумать: черного там заметно больше, а белыми являются только самый верх и низ корпуса.

Существует еще две версии данного корпуса: Frost и Eclipse, они отличаются набором комплектных вентиляторов.

Также в природе есть старший брат данной модели — корпус Aero One для полноразмерных плат ATX.

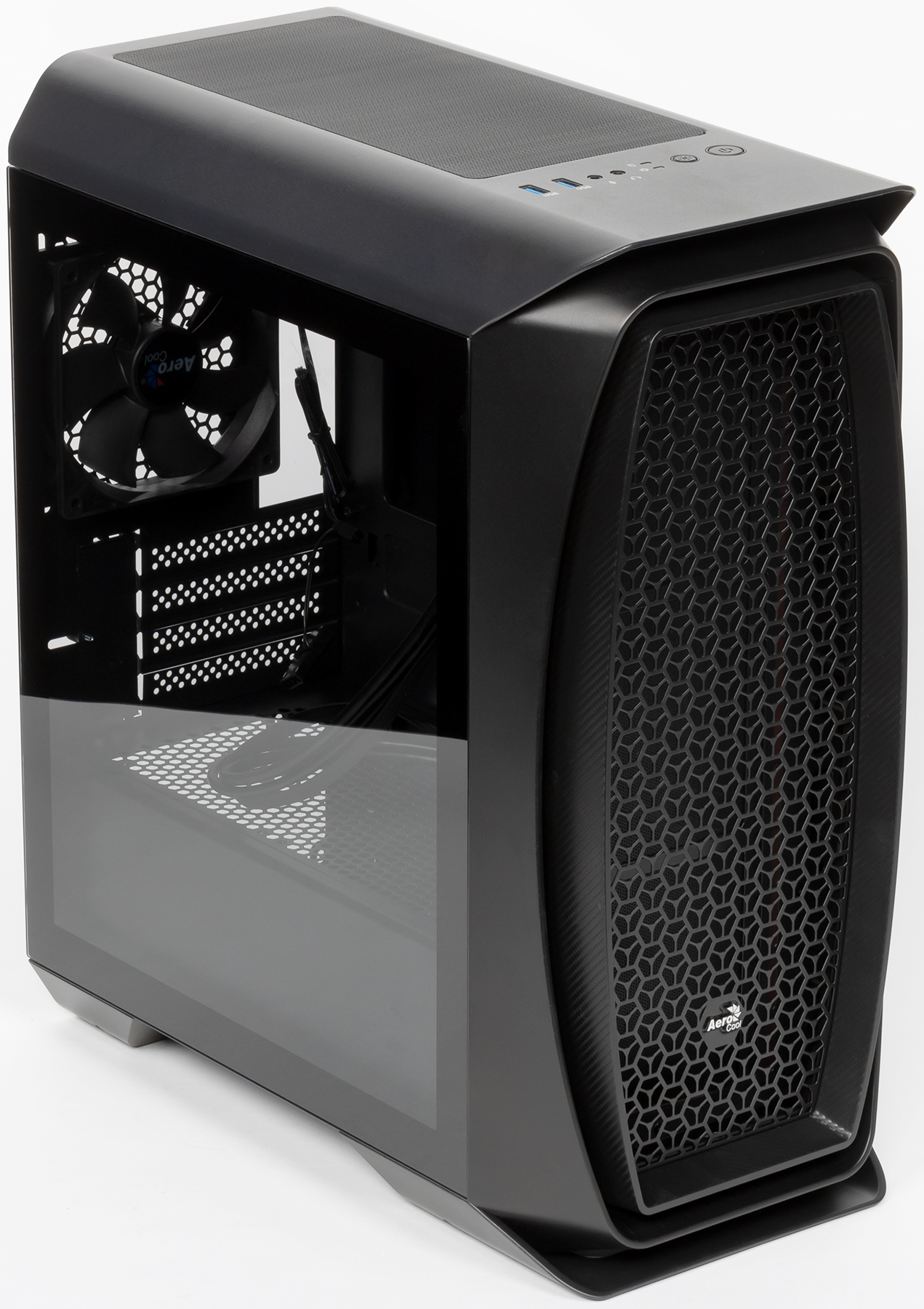

Корпус выглядит весьма интересно, во всяком случае гораздо интересней подавляющего большинства продуктов, имеющих близкую стоимость, в том числе и у компании Aerocool. Aero One Mini лишен какой-то аляповатости или вычурности из разряда «у нас все богато». Дизайн передней панели симпатичный. Как ни странно, и на ощупь корпус оказался вполне приятным: передняя панель выполнена из толстого пластика и имеет мелкую фактуру, верхняя панель стальная, а окрашены элементы довольно качественно.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.

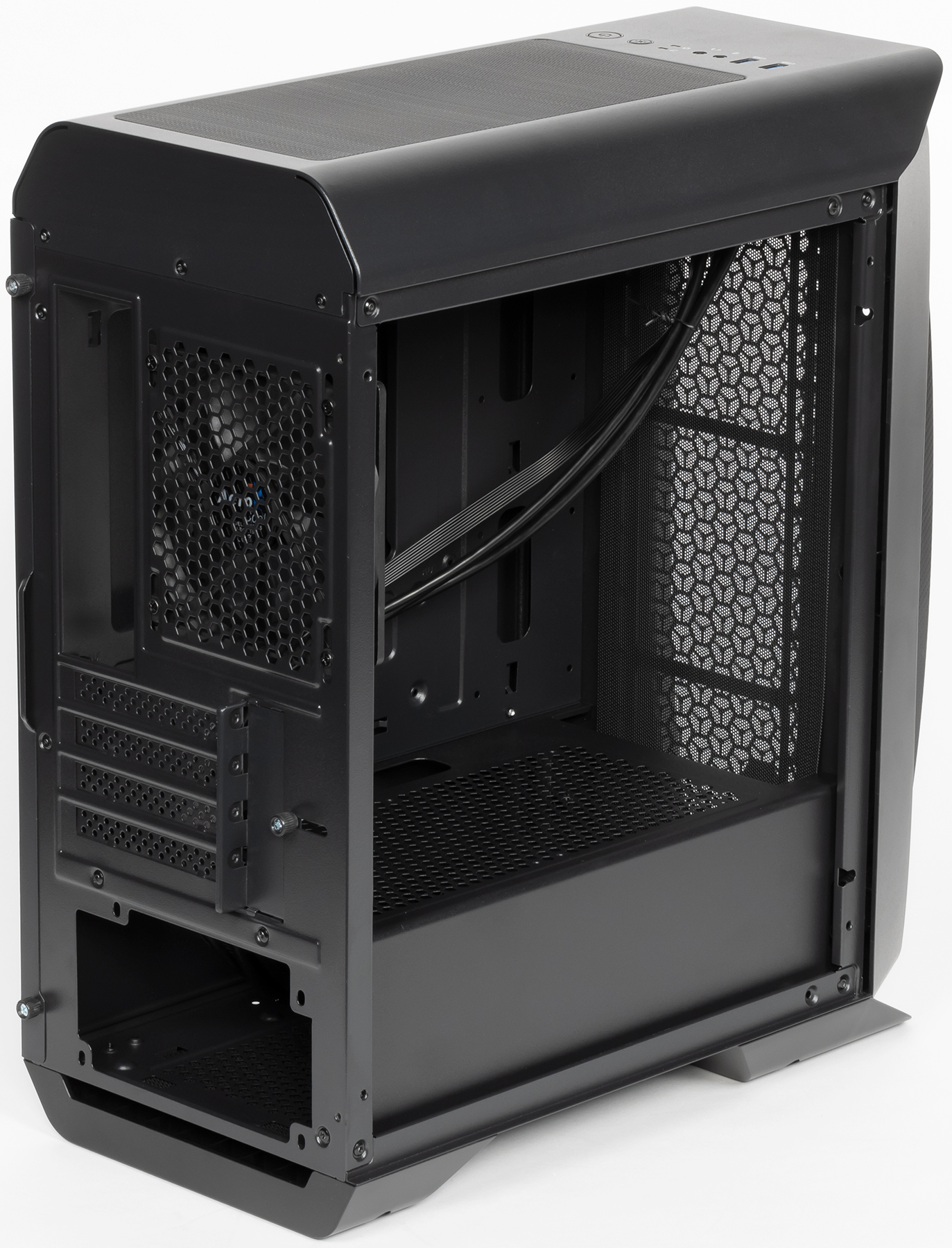

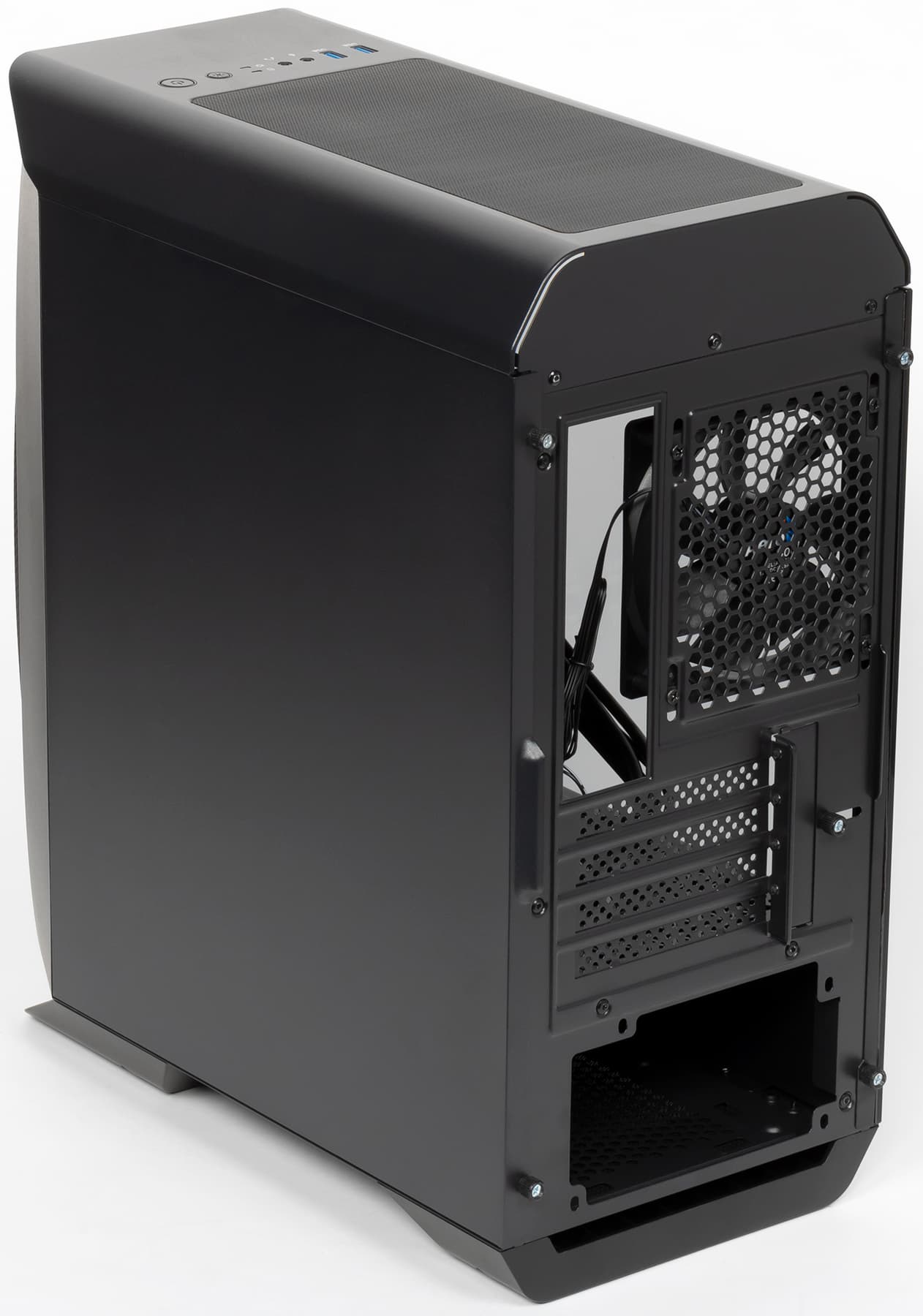

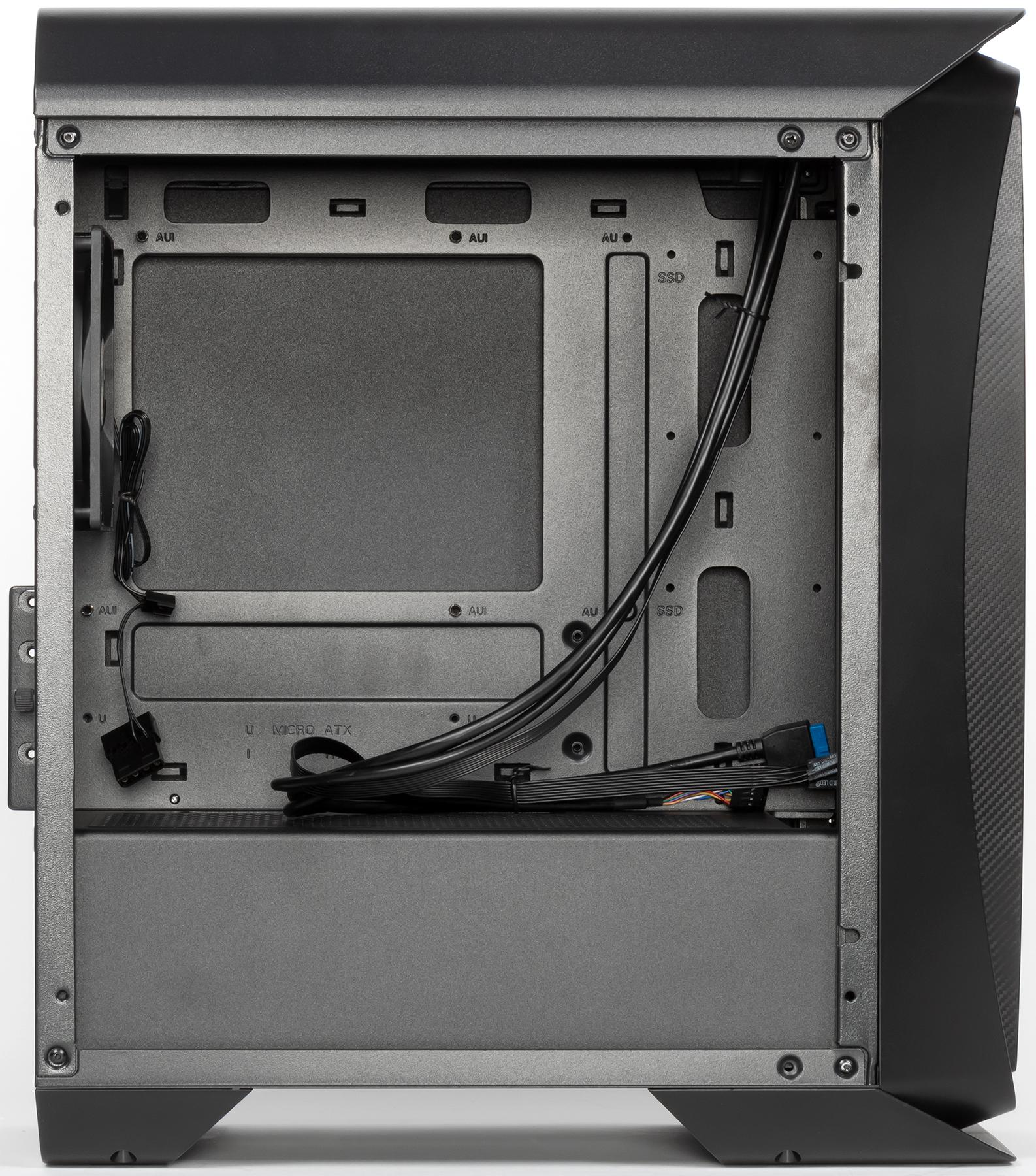

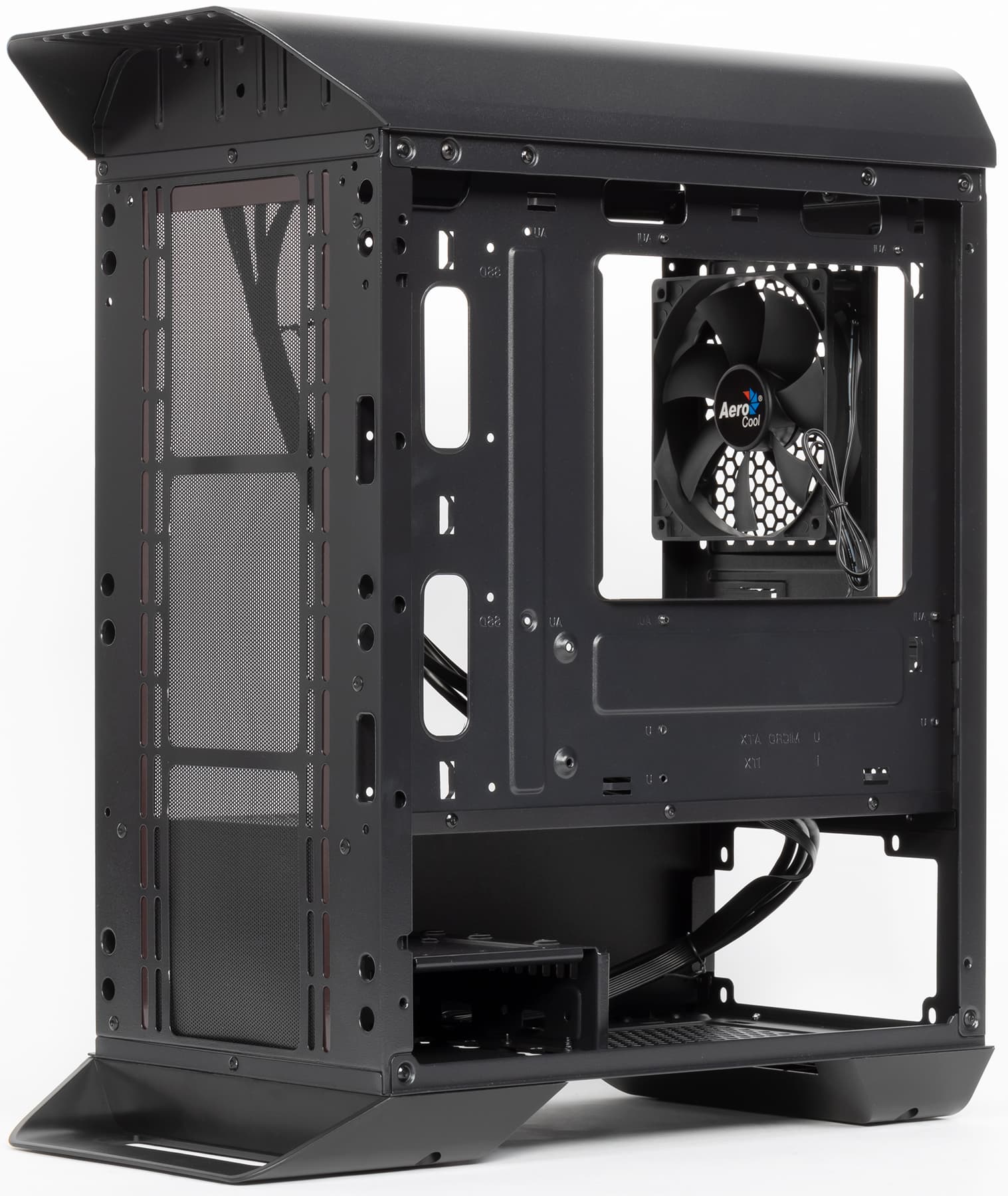

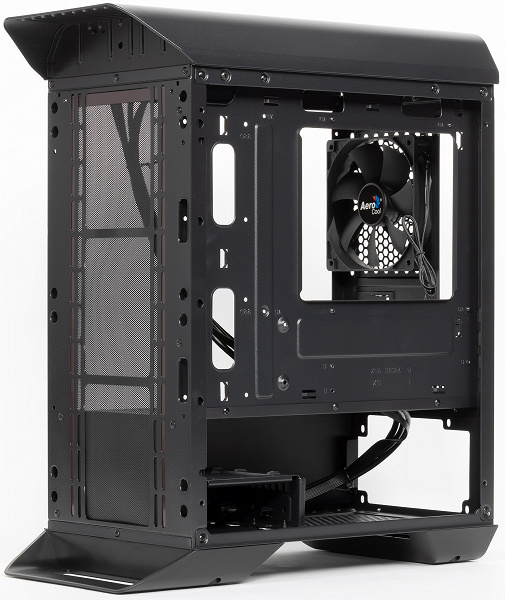

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата microATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух блока питания закрывает место установки БП со стороны левой стенки, придавая внутреннему виду корпуса аккуратность и законченность. Также кожух исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны.

Наши измерения Корпус Шасси
Длина, мм 404 344
Ширина, мм 214 214
Высота, мм 480 375
Масса, кг 5

Так что компоновка вполне типовая для современных решений, никаких заметных особенностей нет, но шасси относительно короткое — всего около 351 мм, если не считать винты и верхнюю стенку.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

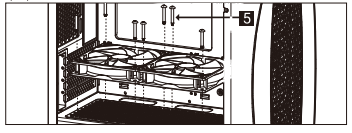

Также предполагается возможность установки двух вентиляторов на кожух БП под видеокартой, правда смысл подобного мероприятия неочевиден.

В комплект входит один вентилятор типоразмера 120 мм (1200 об/мин), который установлен сзади. Вентилятор имеет стандартный трехконтактный разъем с возможностью подключения к системной плате с управлением питающим напряжением. Есть у него и стандартный четырехконтактный периферийный разъем для подключения непосредственно к БП.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов 3×120/2×140 мм 2×120 мм 1×120 мм нет нет 2×120 мм
Установленные вентиляторы нет нет 1×120 мм нет нет нет
Посадочные места для радиаторов 240 мм 240 мм 120 мм нет нет нет
Фильтр штамповка штамповка нет нет нет нет

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 240 мм (спереди и сверху).

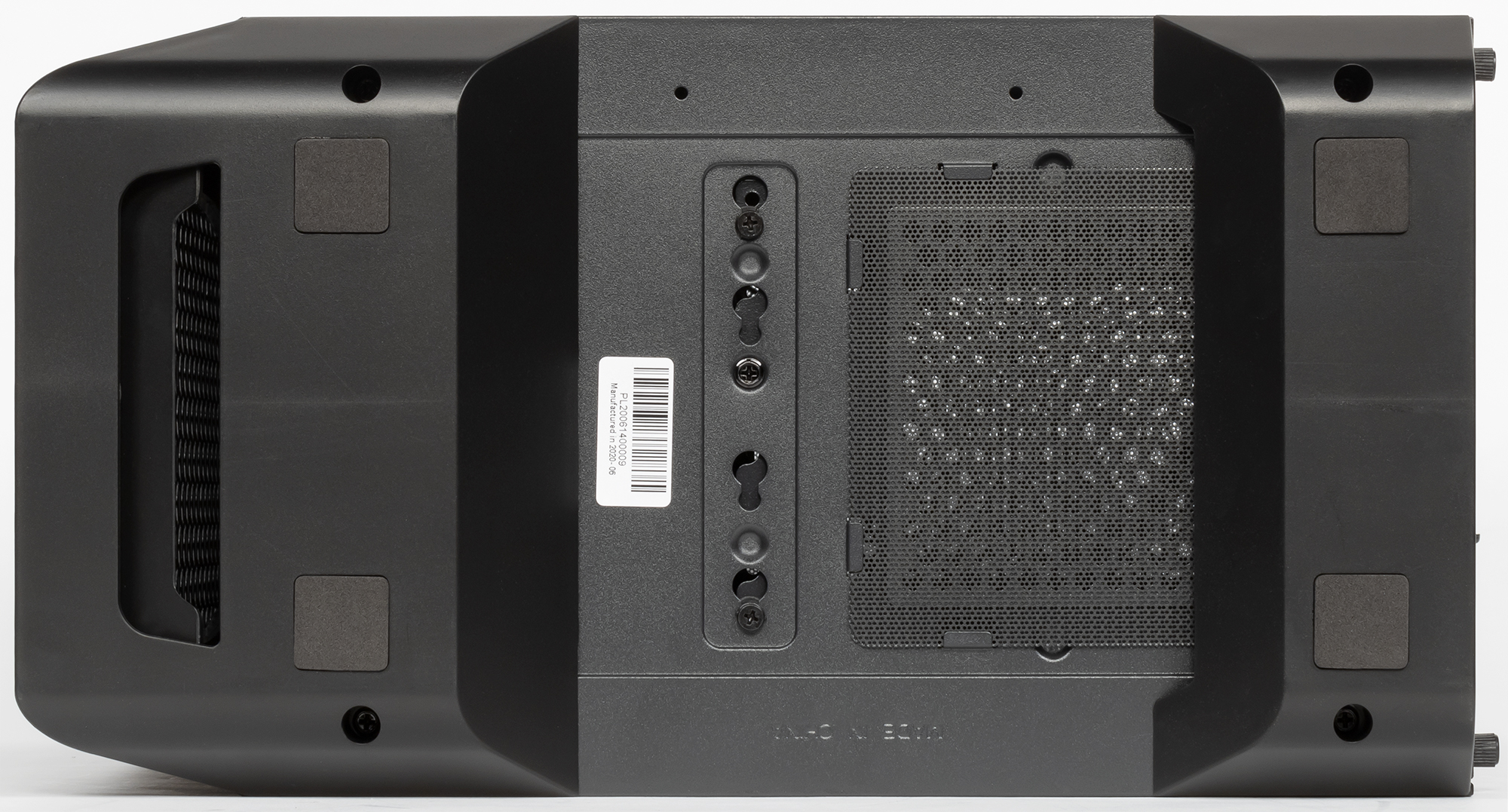

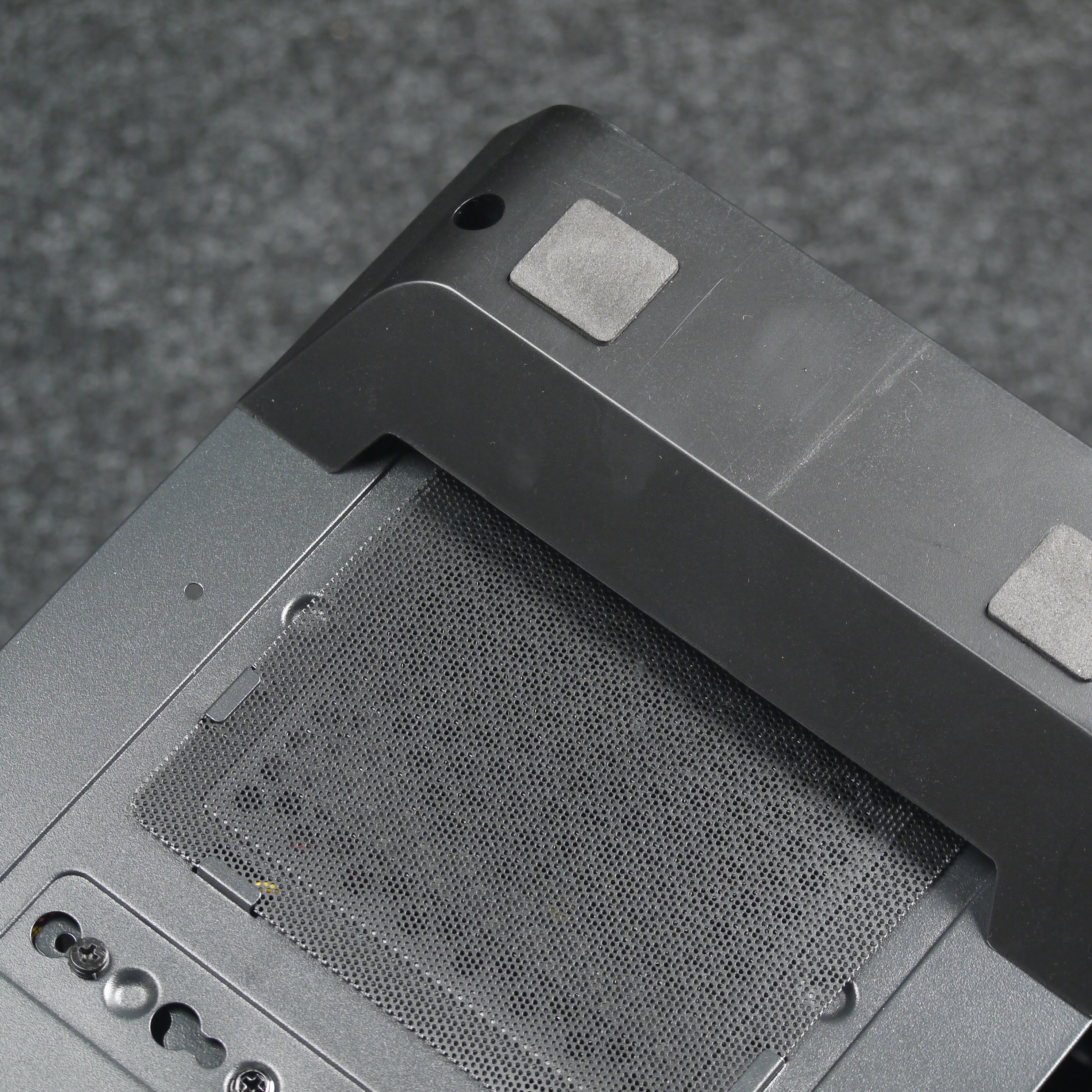

Фильтр под блоком питания выполнен из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому большая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

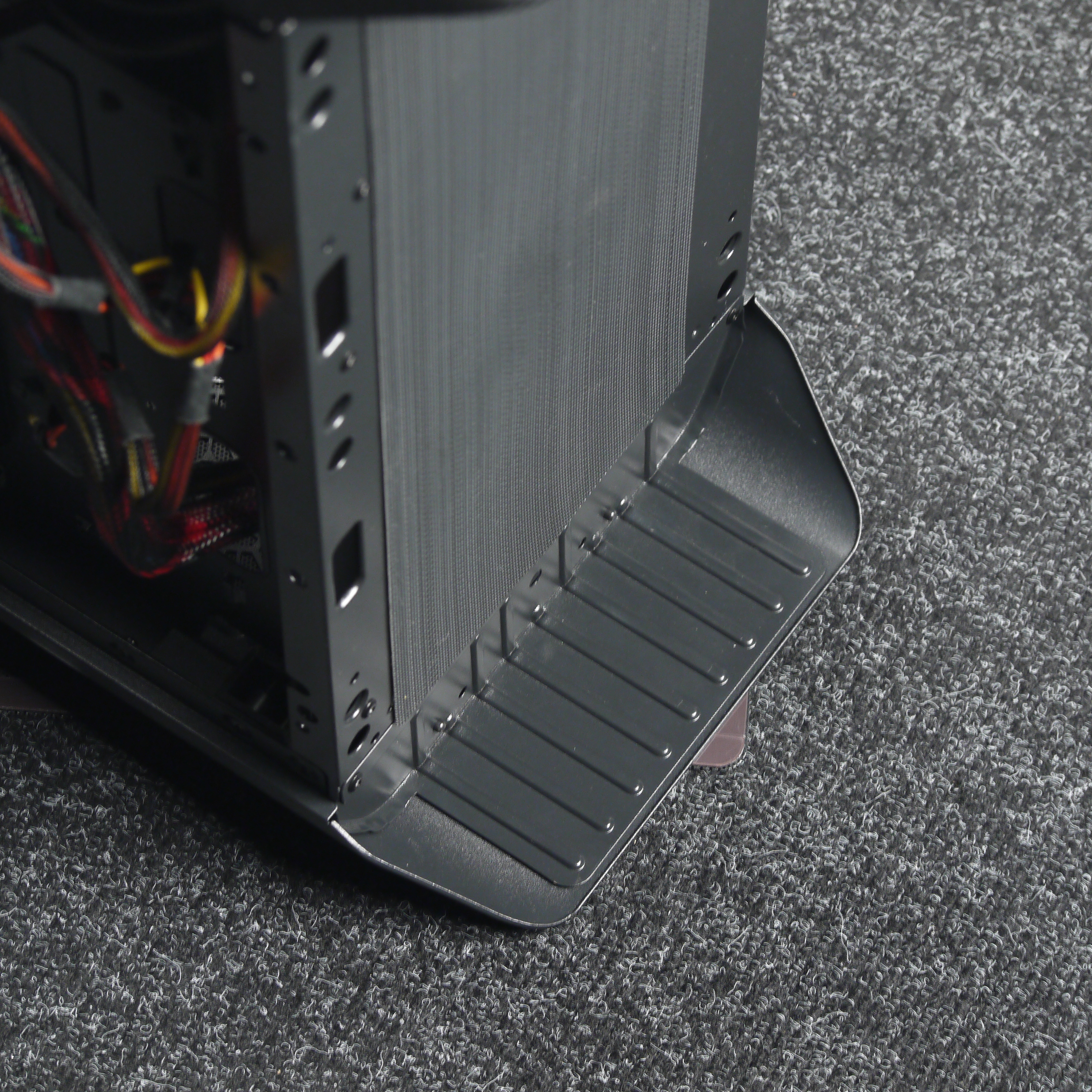

Аналогичный по конструкции фильтр есть и спереди, но располагается он под передней панелью и фиксируется на передней стенке шасси, поэтому для его очистки нужно будет каждый раз снимать переднюю панель.

В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но их эффективность оставляет желать лучшего.

Конструкция

Боковые стенки имеют систему крепления с П-образными краями панелей. Подобная система намного удобнее пазогребенной системы, которая встречается в большинстве дешевых корпусов. Фиксация стенок осуществляется двумя винтами с накатной головкой. Точнее, винты тут с напрессованной пластиковой накладкой — это такой эконом-вариант исполнения винта с накатной головкой.

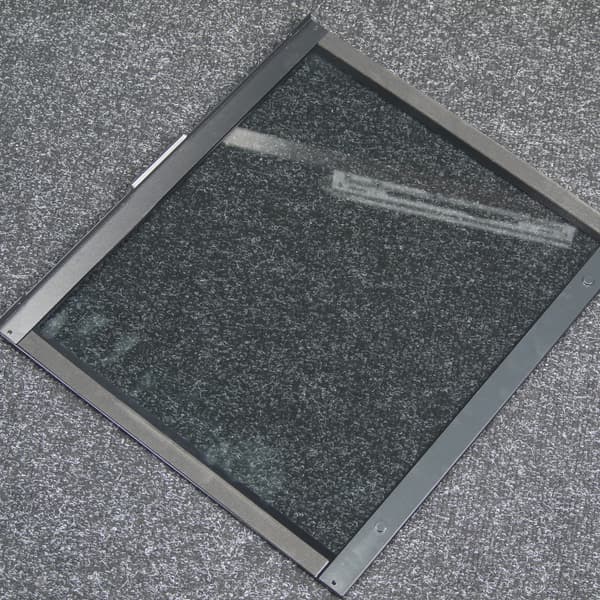

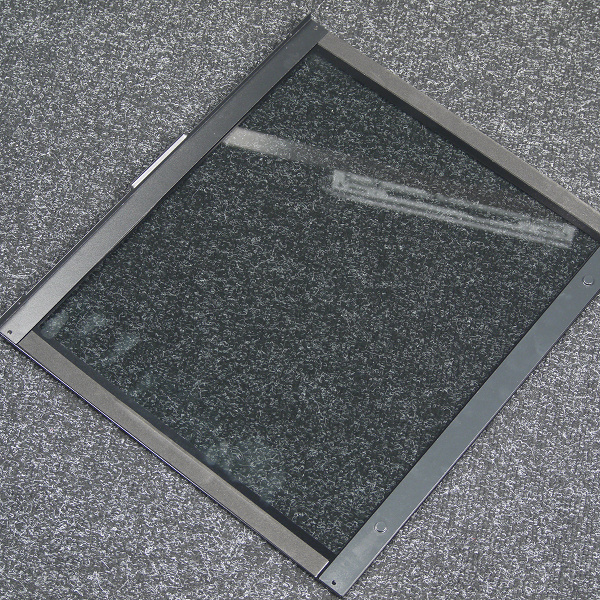

Левая стенка стеклянная, причем стекло крепится не через сквозные отверстия, как это реализовано в подавляющем большинстве дешевых корпусов, а через стальную рамку, которая прикручивается со стороны задней стенки шасси. Подобный вариант более удобен при сборке.

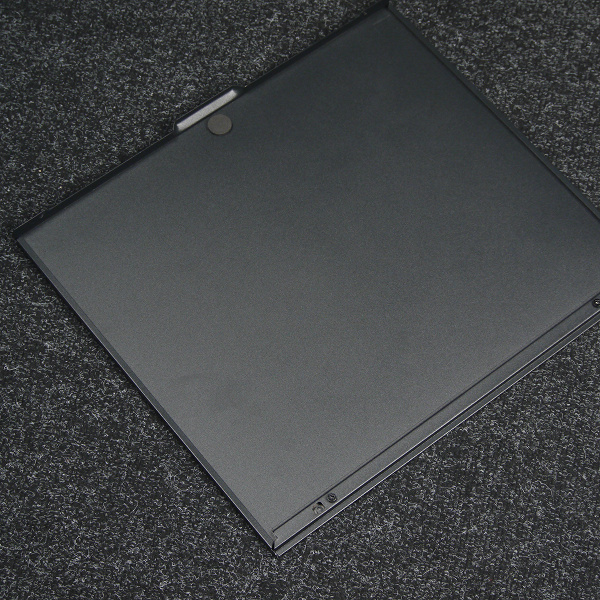

Вторая боковая стенка представляет собой стальную панель толщиной около 0,5 мм.

Верхняя панель выполнена из стали, в ней имеется вентиляционная решетка, которую закрывает сверху фильтр. Верхняя панель приклепана к шасси, причем формой она напоминает корыто, что позволяет размещать под ней вентиляторы или системы СЖО типа AIO без конфликта с системной платой, так как внутреннее расстояние между верхним краем системной платы и плоскостью стенки составляет около 75 мм.

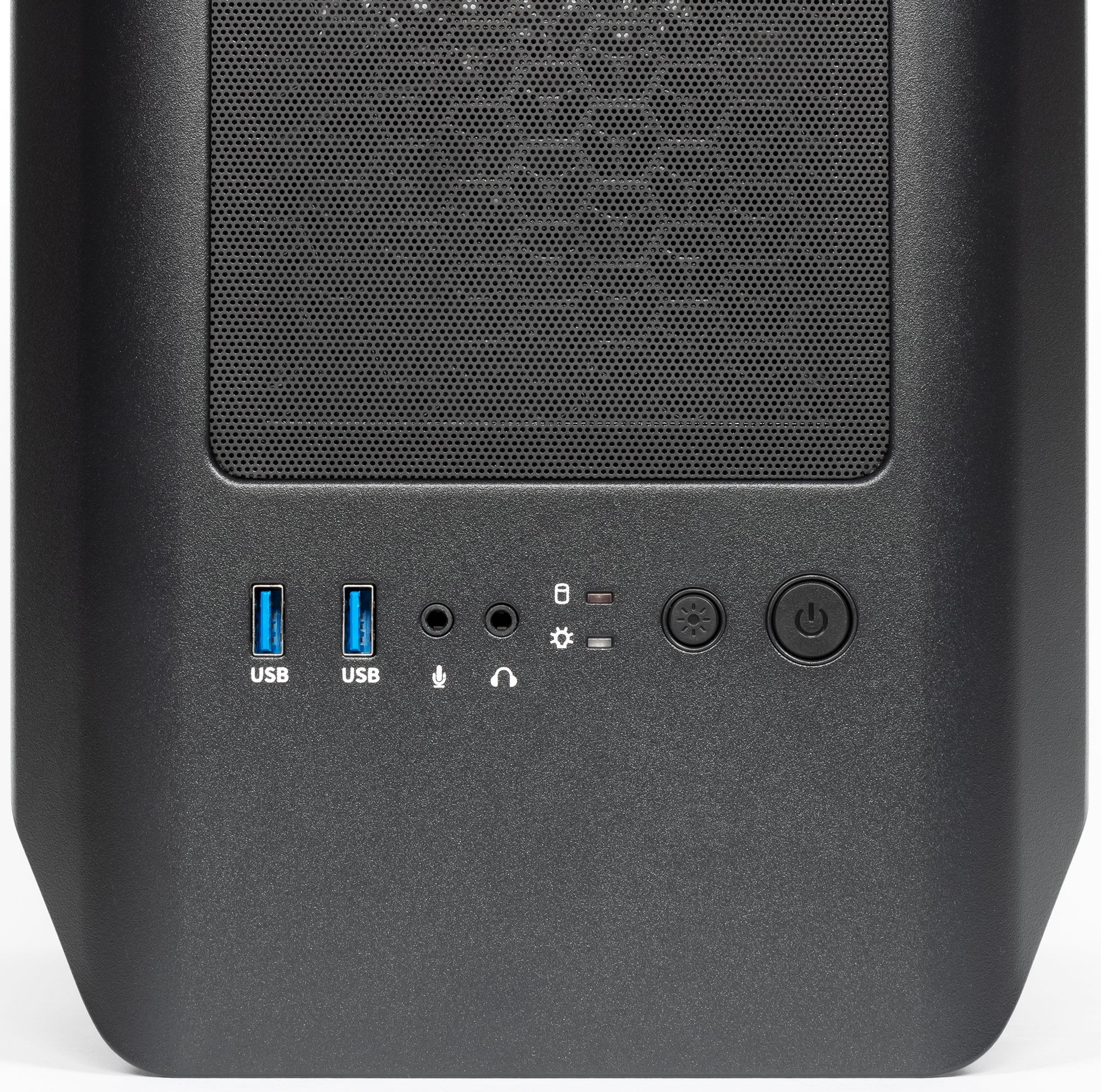

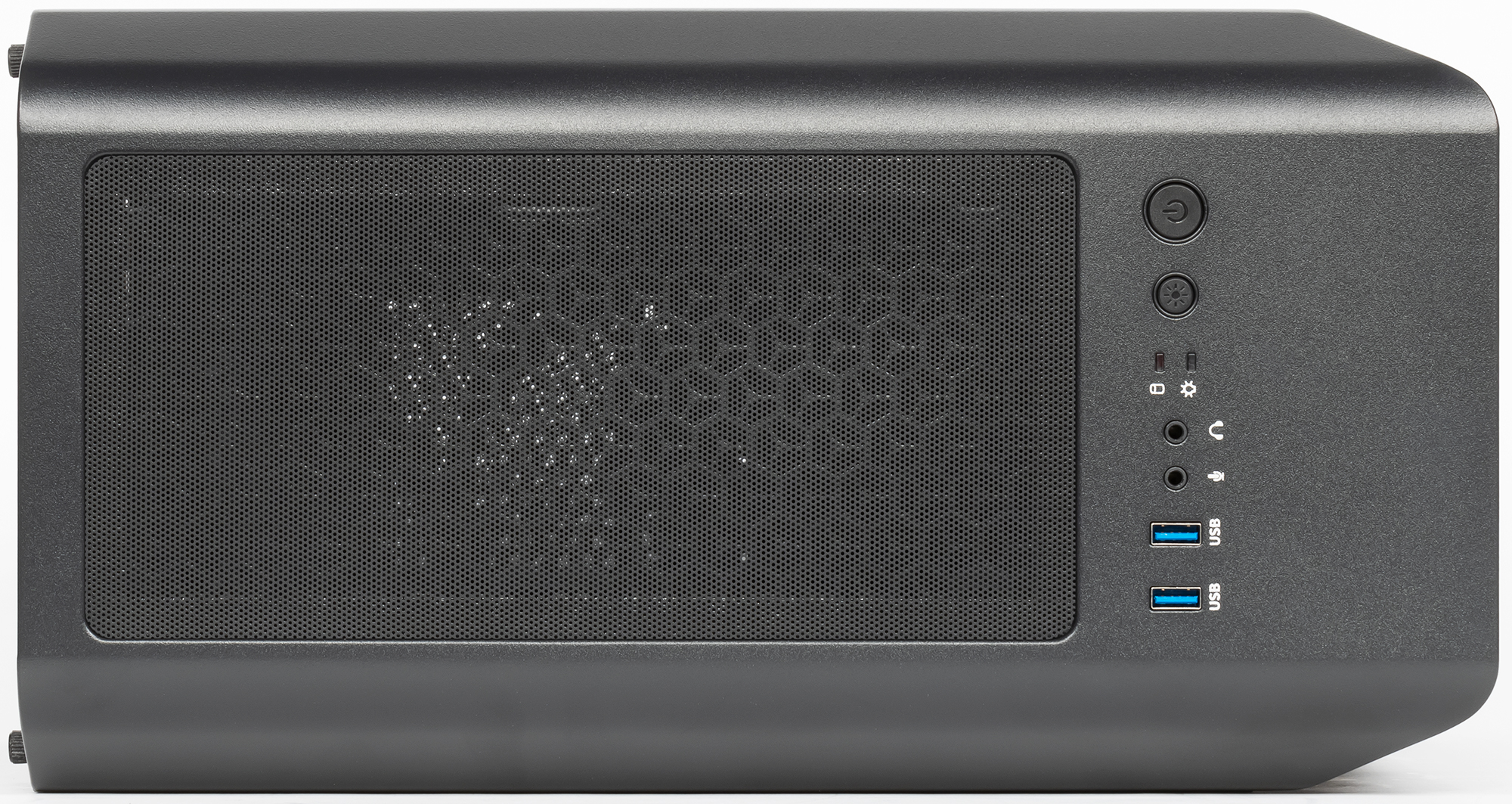

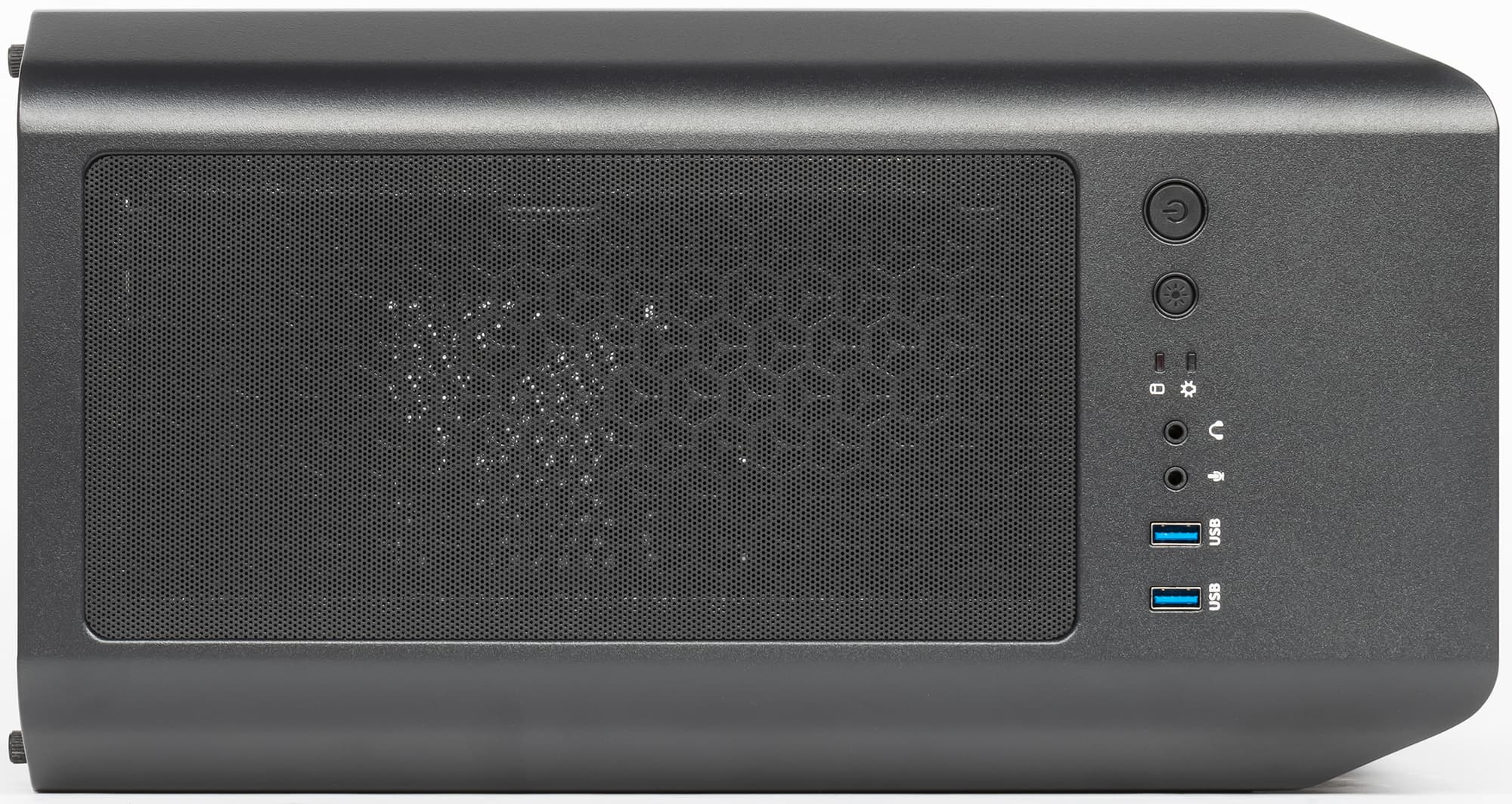

На верхней стенке в передней части корпуса размещены органы управления и коммутации. В их состав входят два порта USB 3.0, стандартные разъемы для подключения микрофона и наушников, большая кнопка включения. Рядом располагается кнопка управления подсветкой, но так как подсветки в данной модификации корпуса нет, то ее можно использовать для перезагрузки (отдельная кнопка перезагрузки не предусмотрена). В качестве индикаторов используются достаточно яркие светодиоды голубого цвета.

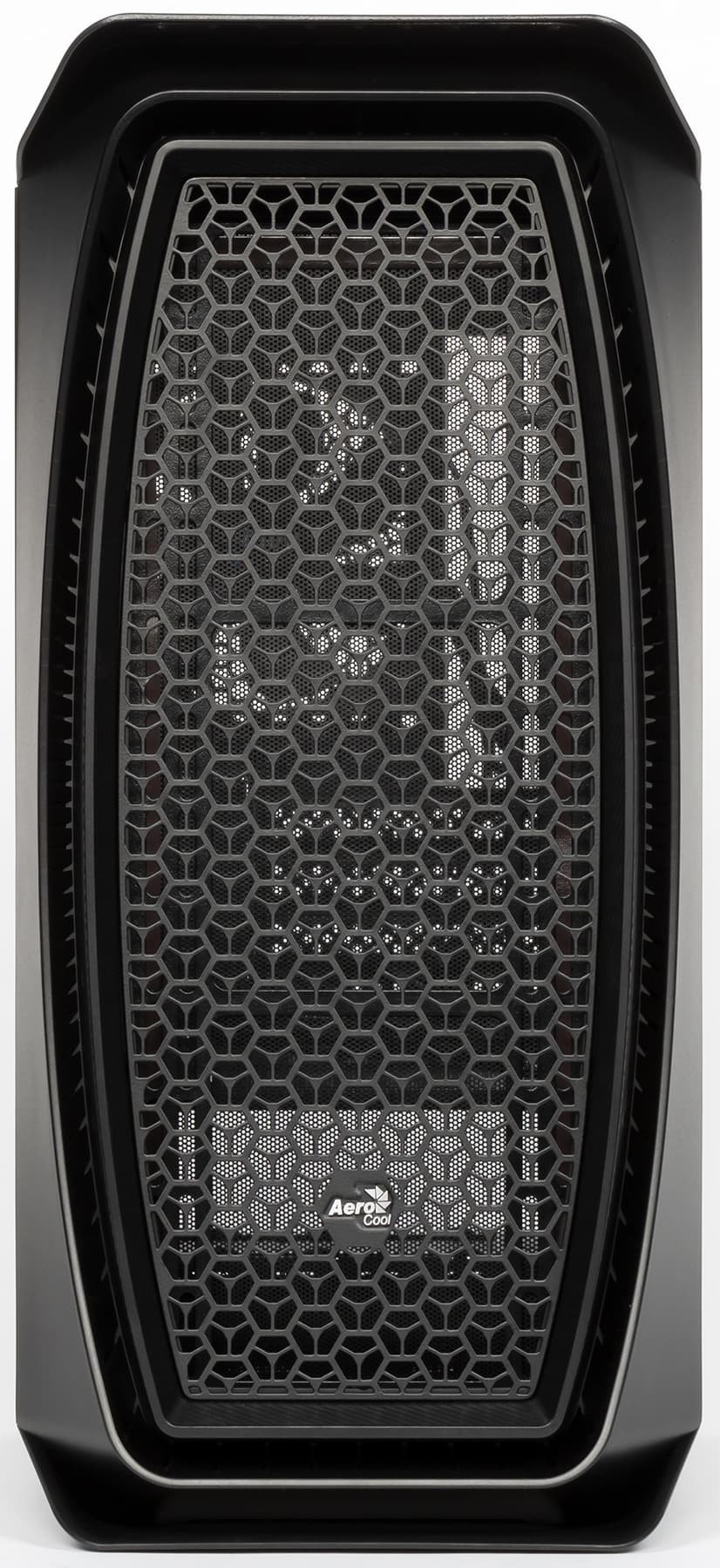

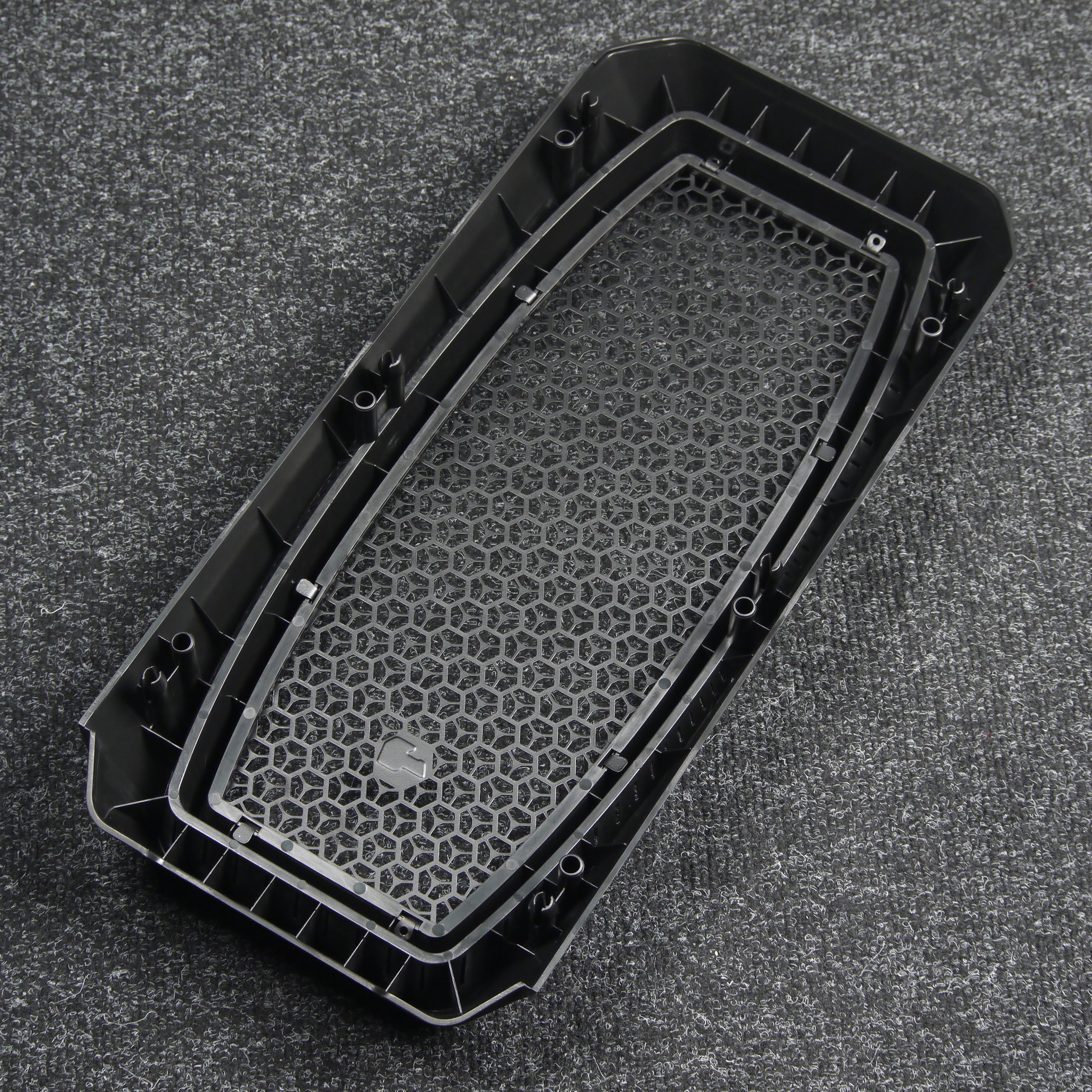

Несущая часть передней панели выполнена из пластика, который окрашен в массе, снаружи пластик имеет мелкую фактуру с вкраплениями: смотрится хорошо и на ощупь довольно необычно. По центру установлена стальная решетка с крупными ячейками, имеющими сотовую структуру. Никаких проводов к передней панели не подходит, поэтому при желании ее можно снять и помыть целиком или же воспользоваться для ее очистки пылесосом.

Базируется корпус на двух пластиковых опорных элементах с небольшими накладками из материала, похожего на пенополиэтилен.

Накопители

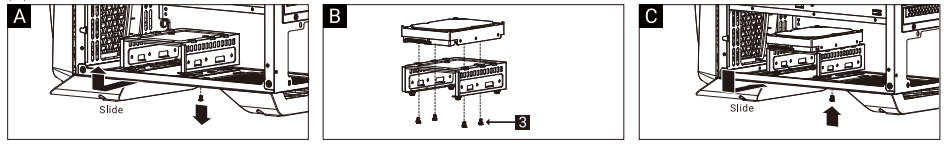

Полноразмерные жесткие диски установить можно в количестве двух штук — непосредственно в корзину: один внутрь, а второй — сверху. В качестве накопителя, размещаемого на верхней части корзины, может выступать диск формата 2,5 или 3,5 дюйма. Крепление дисков классическое — на винтах. Сама корзина съемная.

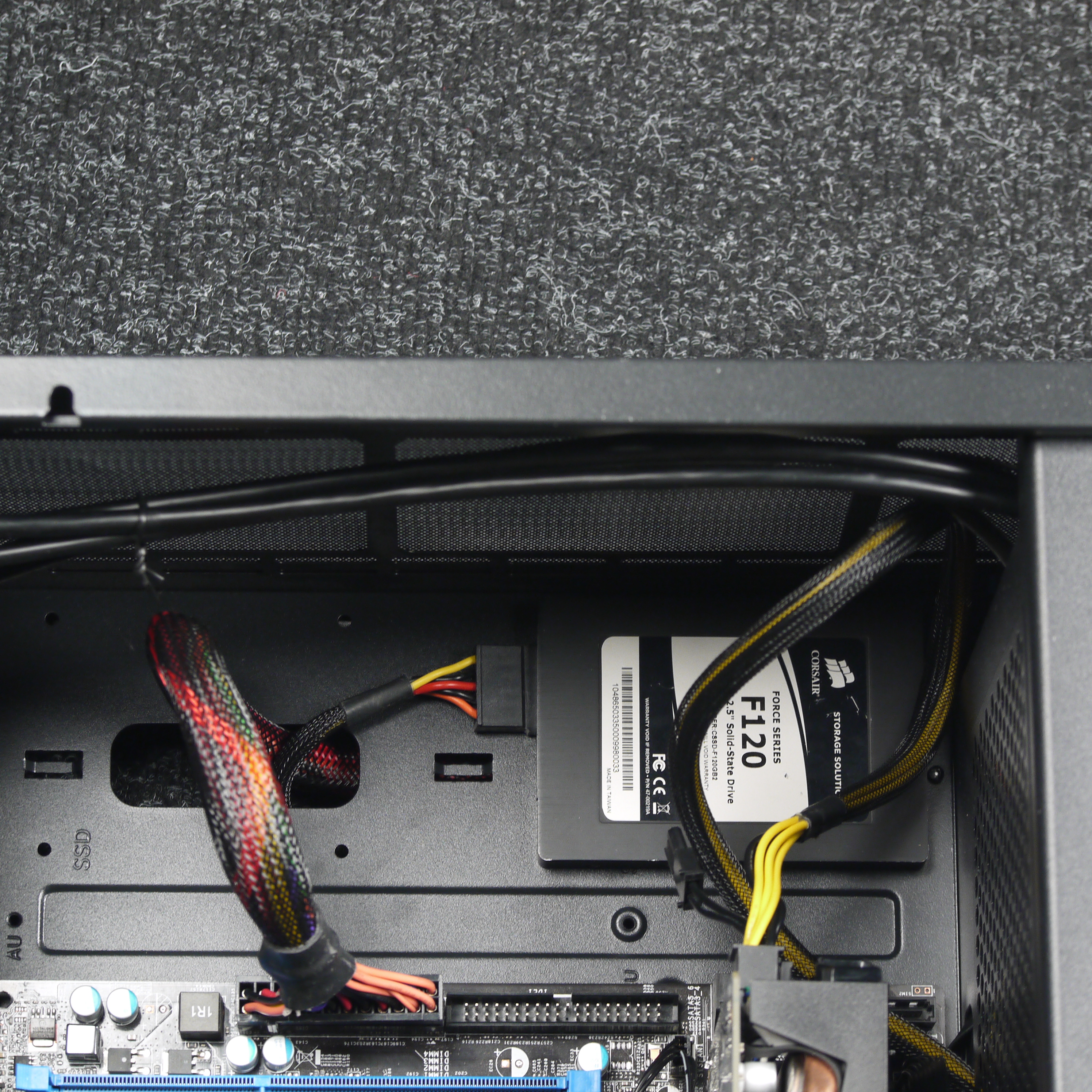

Для накопителей формата 2,5″ предусмотрены также два посадочных места на лицевой стороне основания для системной платы около передней стенки шасси. Здесь фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в диск со стороны дна сквозь основание для системной платы, с обратной стороны. При установке на эти посадочные места каждый накопитель будет перекрывать одно монтажное отверстие для прокладки проводов, так что для наиболее удобной их прокладки лучше оставить одно из двух мест свободным, хотя можно протянуть все провода снизу.

Всего в корпус можно установить четыре накопителя: 2×3,5″ и 2×2,5″ или 1×3,5″ и 3×2,5″. Этого вполне достаточно для типичного домашнего компьютера, хотя для рабочей системы в некоторых случаях может оказаться маловато.

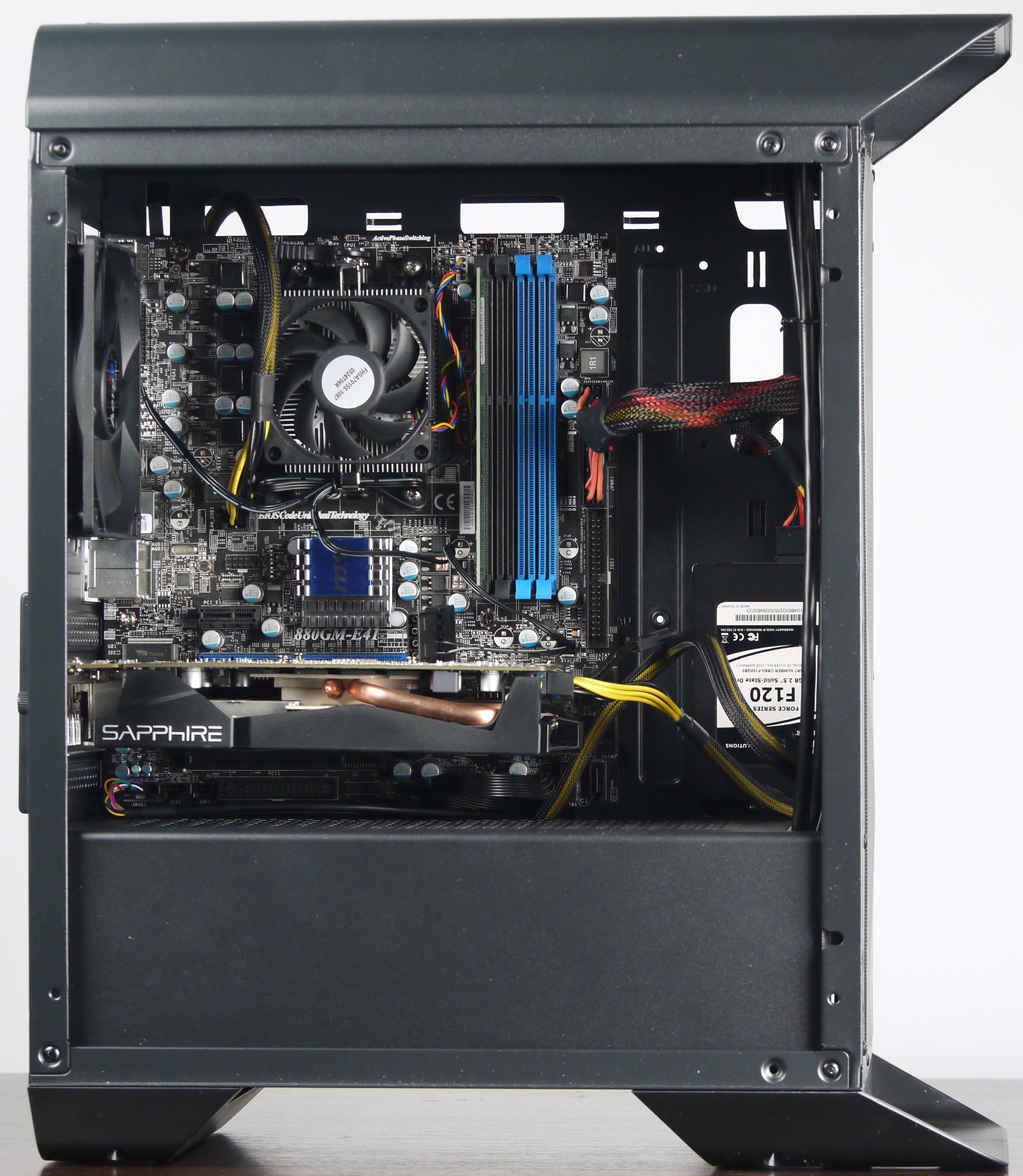

Сборка системного блока

Обе боковые стенки крепятся с помощью двух винтов с накатной головкой и распашной системы с утапливанием передней части стенок в передней панели. Подобная система крепления в разных вариациях довольно часто встречается в среднебюджетных корпусах. Стенки имеют стандартные размеры, надевать их достаточно удобно и на стоящий вертикально корпус. Часть стоек для монтажа системной платы заранее проставлены производителем, но сделано это, видимо, исходя из габаритов платы формата Mini-ITX, а для установки платы формата microATX нужно будет вкрутить еще несколько стоек. В комплекте они есть.

Далее рекомендуем определиться с конфигурацией накопителей, а именно с размещением дисков на основании для системной платы. После чего можно переходить к установке блока питания и прокладке проводов.

Устанавливается БП с правой стороны и фиксируется при помощи четырех винтов. Корпус предусматривает установку блоков питания стандартных размеров: расстояние между задней панелью корпуса и корзиной составляет около 180 мм. Мы рекомендуем выбирать БП с длиной корпуса не более 150 мм, так как в этом случае останется больше места для укладки проводов. Посадочное место для БП имеет наплывы, формирующие некое подобие подиума, но никаких амортизирующих элементов в этом месте не предусмотрено, БП устанавливается прямо на железо. Можно самостоятельно наклеить сюда полоски изоленты или другого похожего материала.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 161
Глубина отсека системной платы 180
Глубина отсека для прокладки проводов 18
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси 75
Расстояние от платы до верхней стенки шасси 75
Длина основной видеокарты 327
Длина дополнительной видеокарты 327
Длина блока питания 150
Ширина системной платы 244

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 161 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 180 мм.

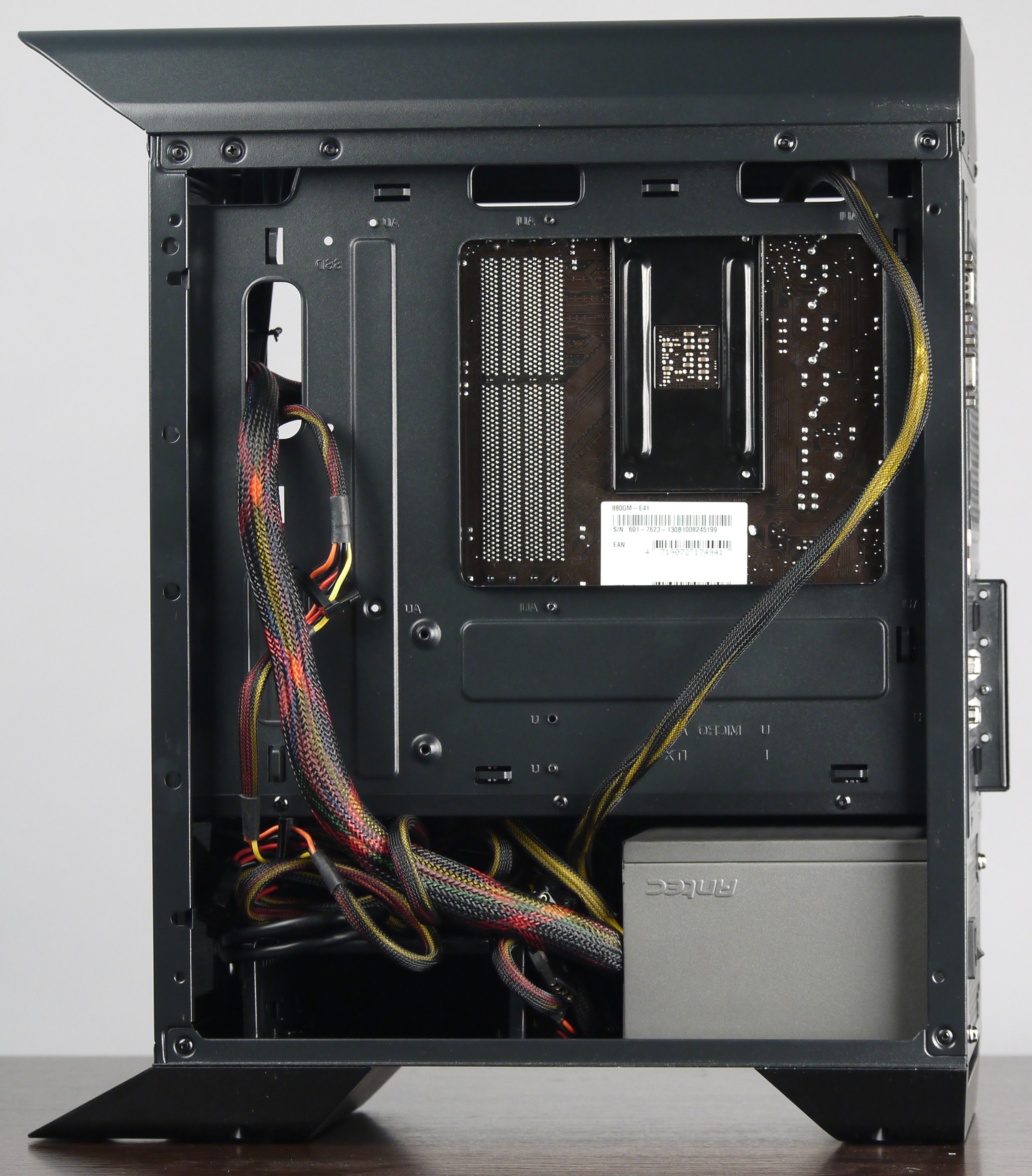

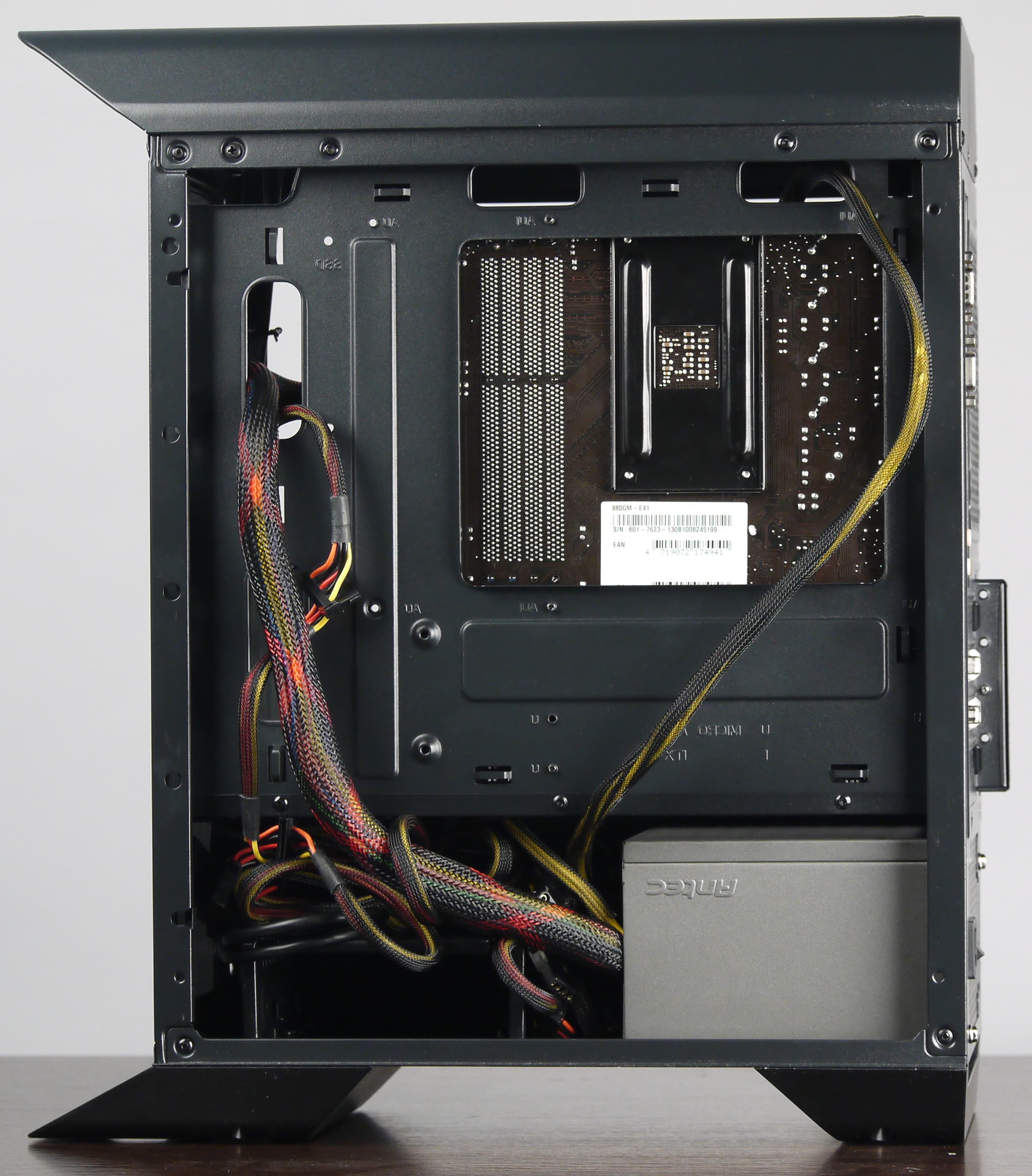

Глубина отсека для прокладки проводов составляет около 18 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

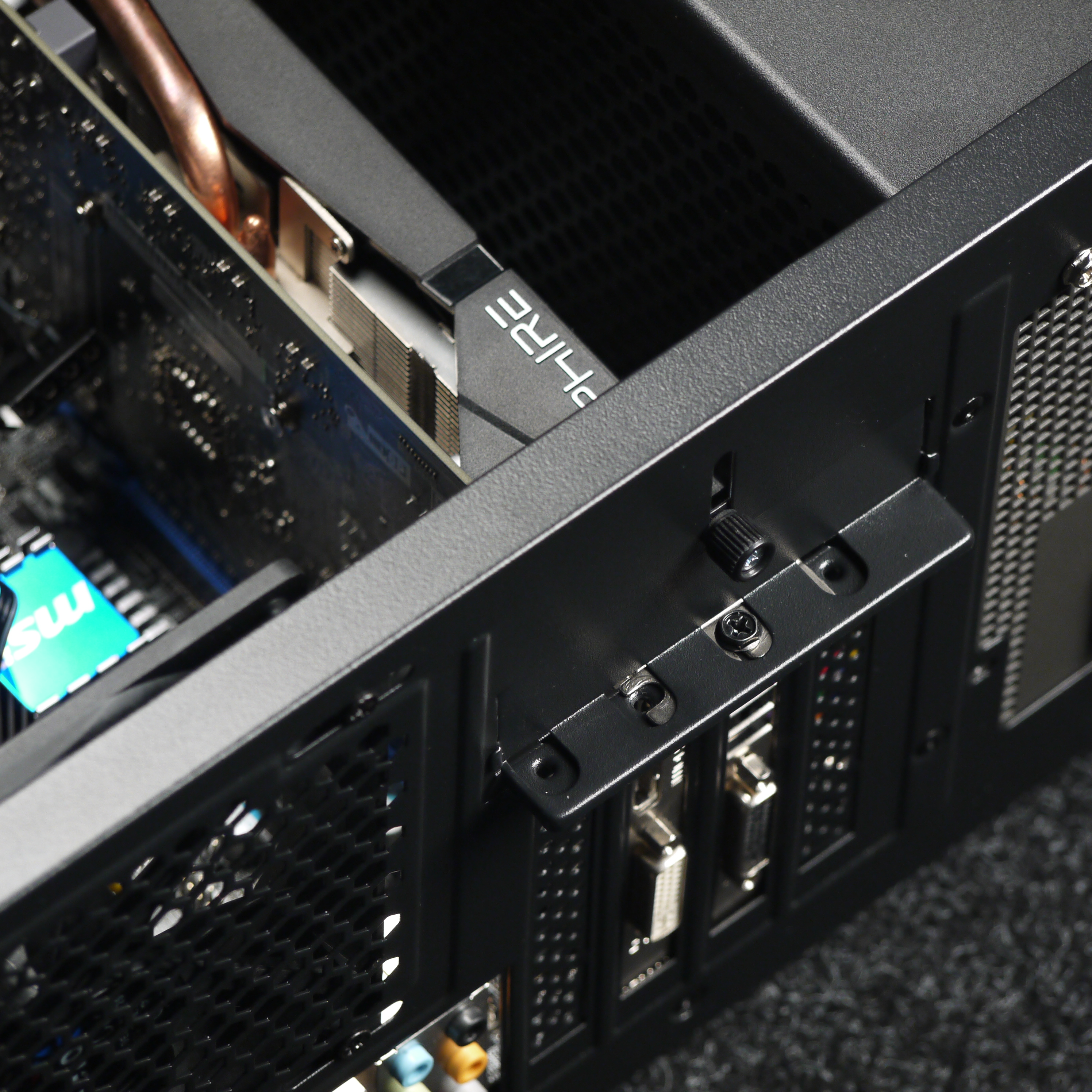

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 327 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят.

Порты и разъемы в передней части корпуса подключаются к материнской плате вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

К качеству изготовления есть претензии из-за не очень качественного исполнения технологических отверстий, резьбовых и под заклепки: в некоторых местах имеются заусенцы. Правда, именно края деталей достаточно хорошо обработаны, к этому особых претензий нет.

Сам по себе корпус достаточно вместительный, на его базе можно собрать далеко не только скромную бюджетную систему.

Акустическая эргономика

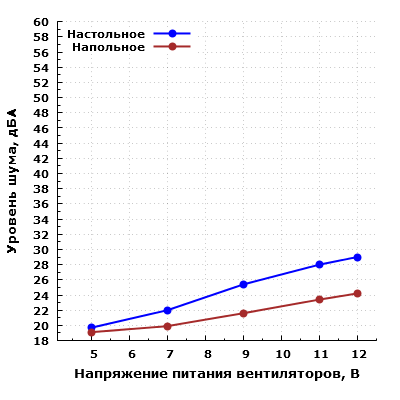

Уровень шума системы охлаждения изменяется от 19,7 до 29 дБА при расположении микрофона в ближнем поле. При питании единственного штатного вентилятора напряжением 5 В шум находится на минимально заметном уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (22 дБА) до пониженного (28 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как низкий для жилого помещения в дневное время суток.

Акустическая эргономика очень хорошая, но достигается это благодаря использованию всего одного низкоскоростного вентилятора, установленного сзади. Для большинства недорогих конфигураций этого будет вполне достаточно, особенно с учетом наличия верхнего выхлопа. При сборке же системы с высоким тепловыделением корпус можно оснастить вентилятором сверху, который обеспечит улучшенный теплоотвод.

Итоги

Как ни странно, этот корпус Aerocool за 3000 рублей оказался весьма неплохим продуктом, а его внешний вид даст фору и более дорогим конкурентам. Передняя панель сделана очень интересно, как с точки зрения дизайна, так и с точки зрения исполнения в материале. Жесткость конструкции также весьма неплоха, особенно с установленной стеклянной панелью. Есть определенные нарекания к качеству изготовления, а также к оснащению, но с учетом стоимости данной модели их вполне можно простить. Корпус не очень хорошо защищен от проникновения пыли, так как все фильтры выполнены из проштампованного листа и имеют достаточно крупные отверстия, а для очистки фильтров потребуется приложить определенные усилия. Собрать игровую систему даже средней ценовой категории в Aero One Mini будет несложно — правда, места для накопителей мало, да и с точки зрения оснащения модель далека от идеала. В целом корпус оставил очень неплохое впечатление, хотя имеет ряд недостатков, которые характерны для решений данного ценового сегмента.
