ASUS V9999 Ultra/TD,
ASUS AX800XT Platinum

на базе NVIDIA GeForce 6800 Ultra, ATI RADEON X800XT PE



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов: сводные диаграммы производительности
  5. Выводы


Должен признаться, что у меня с самого начала возникли сомнения в необходимости обзора по поводу GeForce 6800 Ultra от ASUS, ведь несколько месяцев назад я уже изучал подобную видеокарту, только в конфигурации Deluxe (в конце статьи есть список ранее вышедших материалов по данной тематике).

Однако резон все же есть. Читатели увидят, что видеокарты ASUS V9999 Ultra и V9999 Ultra Deluxe отличаются и существенно. И не только комплектом.

Также, рассмотрев в свое время продукты на базе X800 XT, но реализованные с интерфейсом AGP, мы пропустили аналогичные изделия, но с интерфейсом PCI-E. А ведь они давно присутствуют на рынке.

Поэтому сегодняшний материал призван ликвидировать указанные пробелы.

Следует напомнить, что ATI практически не дает производителям видеокарт выпускать продукты на базе X800-серии. Все акселераторы такого уровня производятся на нескольких фабриках под надзором канадской компании, и никто еще не покупал у канадцев именно чипы X800: только уже готовые видеокарты. Более того, ATI пошла навстречу пожеланиям своих партнеров, и на этих же заводах стали выпускать такие платы с разным цветом PCB, например, для Sapphire — синие, для ASUSTeK — оранжевые и т.д.

Поэтому изучение продукта AX800XT Platinum сведется к рассмотрению комплектации, а также системы охлаждения (которая отличается от reference). Сама же карта — не с фабрики ASUSTeK-а.

Почти то же случается и с GeForce 6800 Ultra. Пока никто из партнеров NVIDIA не решился на самостоятельный выпуск таких видеокарт. Хотя у ASUS есть своя PCB, на которую разработчики ставят простой GeForce 6800, чтобы получить V9999 GE. Все же «ультру» тот же ASUSTeK покупает у NVIDIA целиком, в виде готовой платы. Если GeForce 6800/6800GT есть всех цветов, согласно традициям того или иного вендора, то все 6800 Ultra — зеленые и с маркировкой от NVIDIA. Только кулеры могут отличаться.

Но вернемся к картам.

Платы


ASUS V9999 Ultra/TD

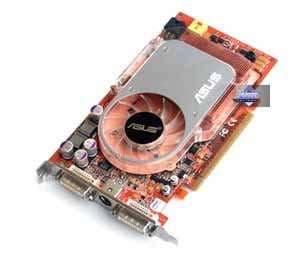

ASUS AX800XT Platinum

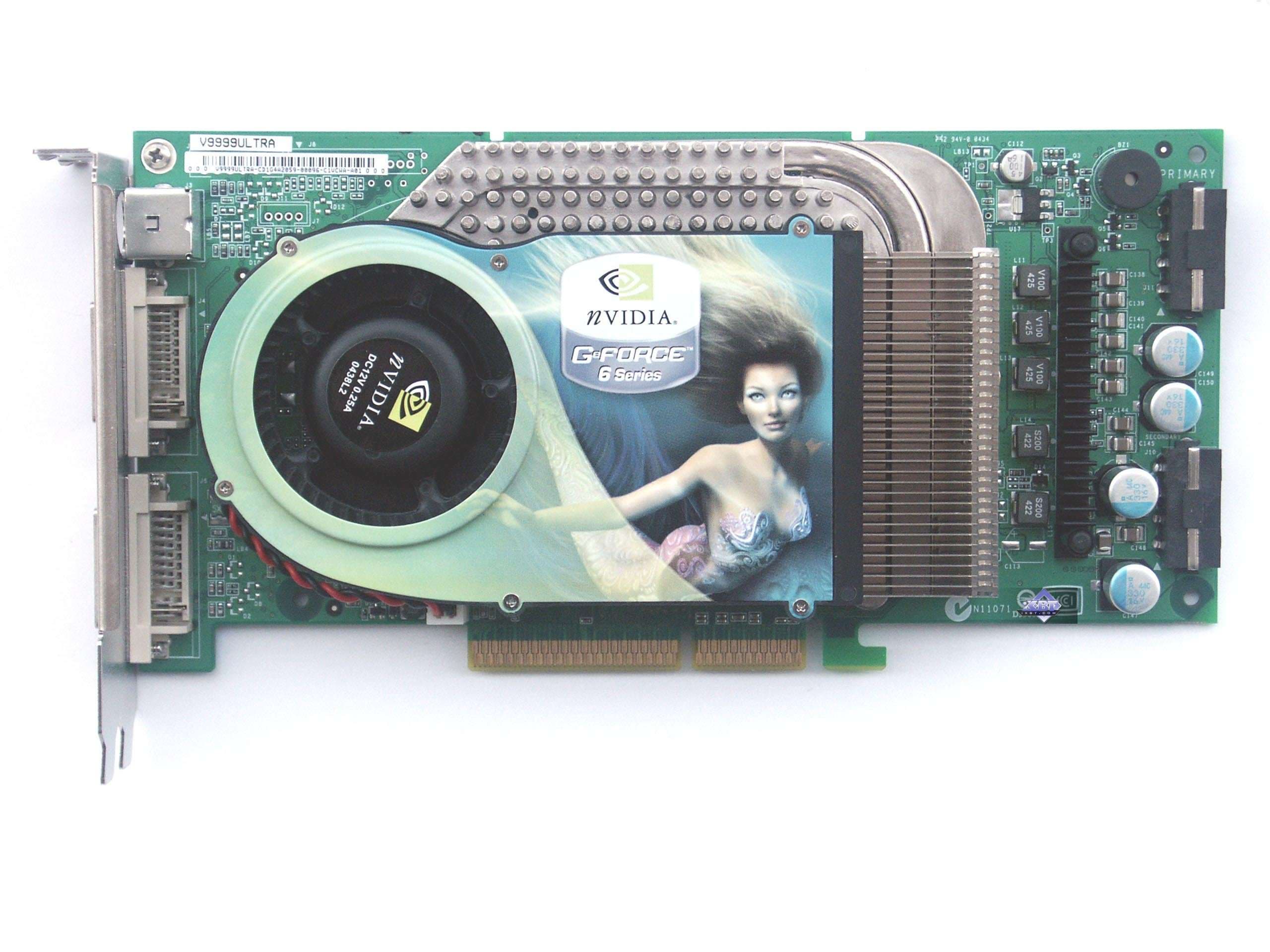

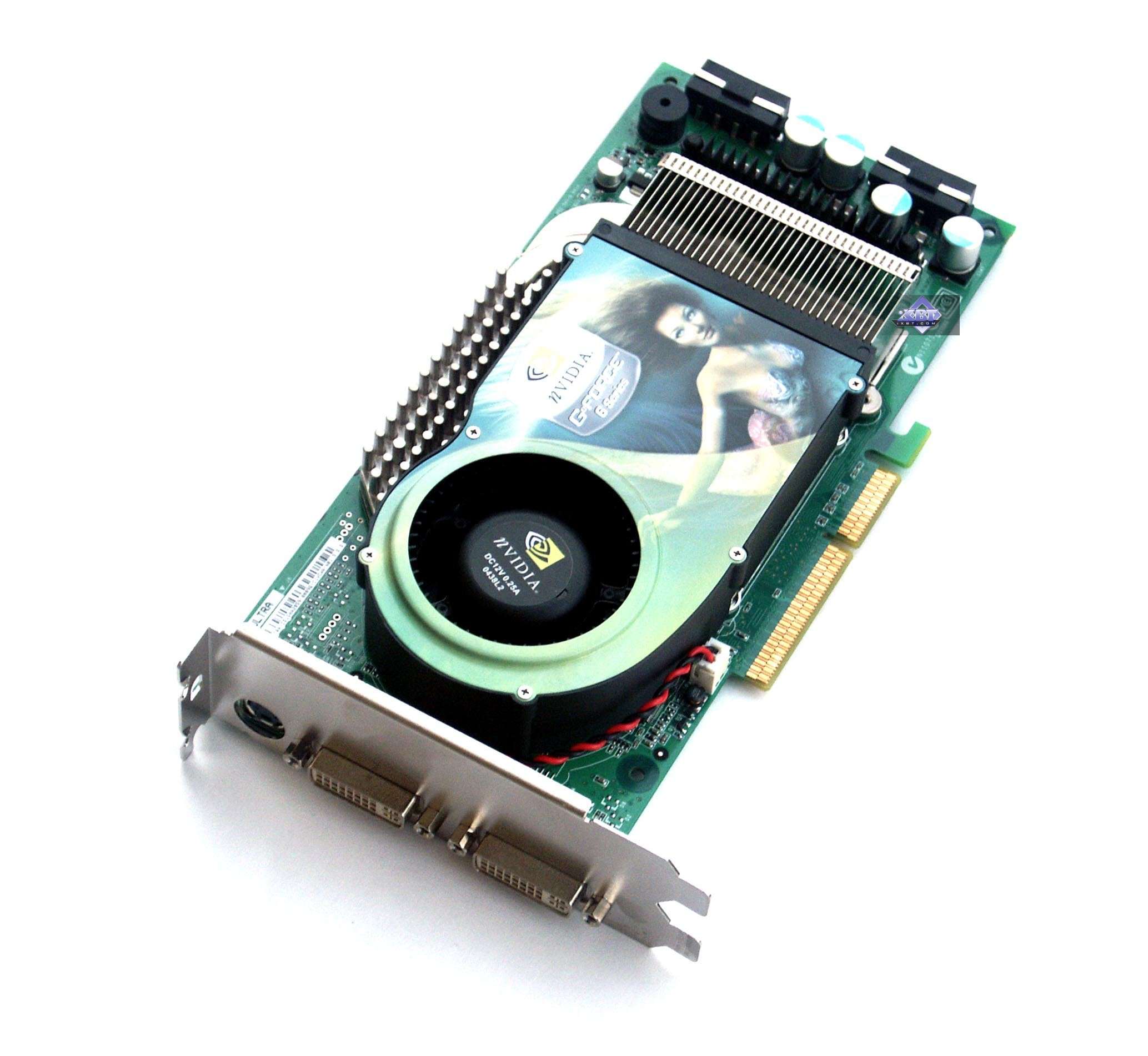

ASUS V9999 Ultra/TD
Карта имеет интерфейс AGP x8/X4, 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB.

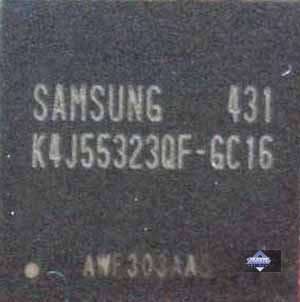

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.6ns, что соответствует частоте работы 625 (1250) МГц, а память работает на частоте 550 (1100) МГц. Частота работы GPU — 425 MHz. Шина обмена с памятью — 256 bit. Число пиксельных конвейеров — x, число текстурных блоков — 16х1. Число вершинных конвейеров — 6. Акцентирую внимание на повышенной частоте работы ядра (425 МГц) против номинала в 400 МГц. И стоит также обратить внимание на то, что частоты разделяются на 2D/3D, поэтому если кто увидит в 2D-режиме частоту чипа 400 МГц, пусть сразу не паникует и проверит частоты работы карты в 3D.

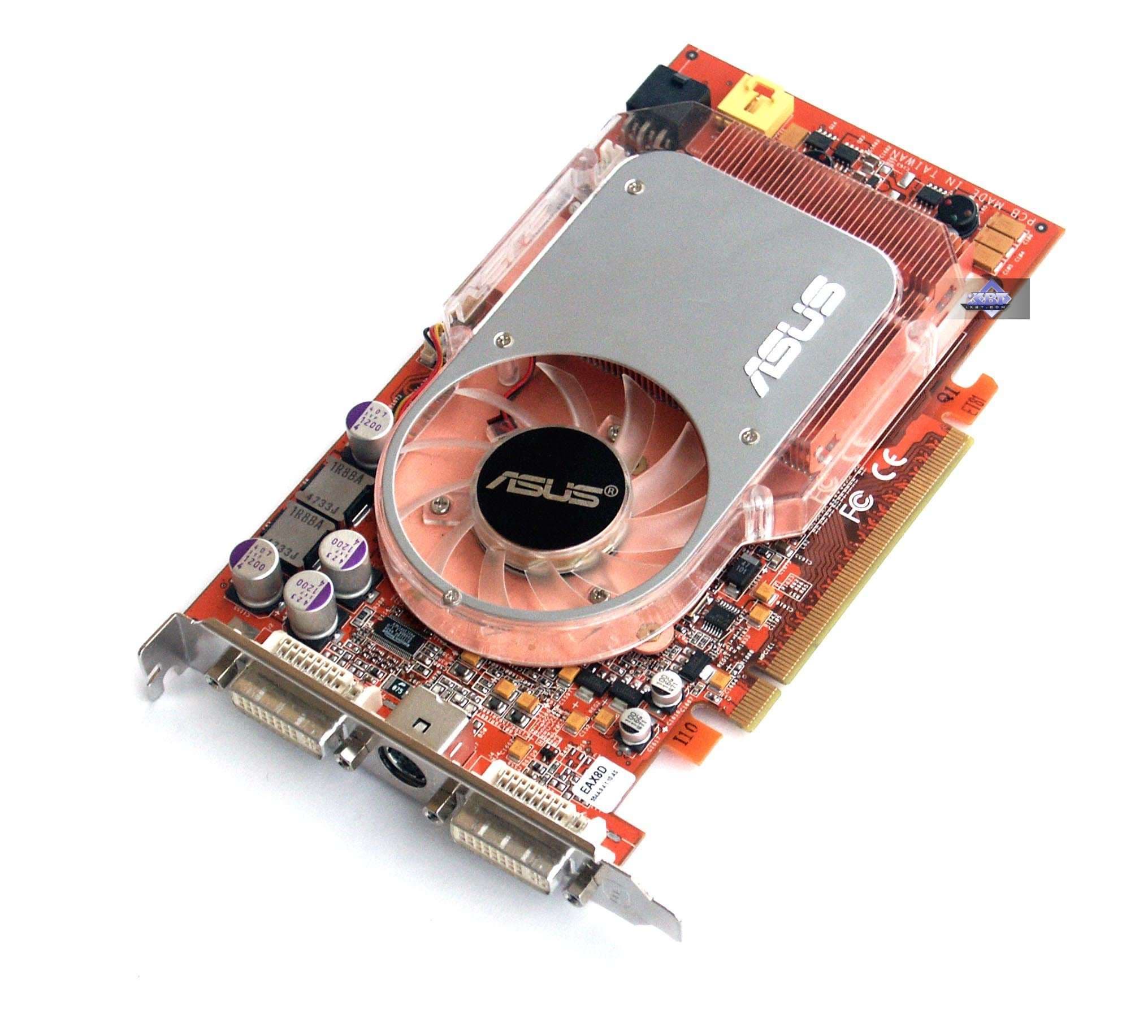

ASUS AX800XT Platinum
Карта имеет интерфейс PCI-Express 16x, 256 МБ памяти GDDR3 SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1.6ns, что соответствует частоте работы 625 (1250) МГц, память же работает на частоте 560 (1120) МГц. Частота работы GPU — 520 MHz. Шина обмена с памятью — 256 bit. Число пиксельных конвейеров x число текстурных блоков — 16х1. Число вершинных конвейеров — 6.

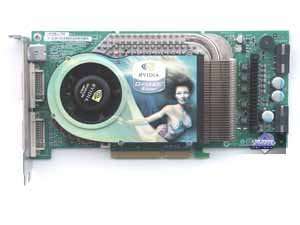

Сравнение с эталонным дизайном, вид спереди

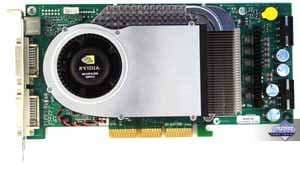

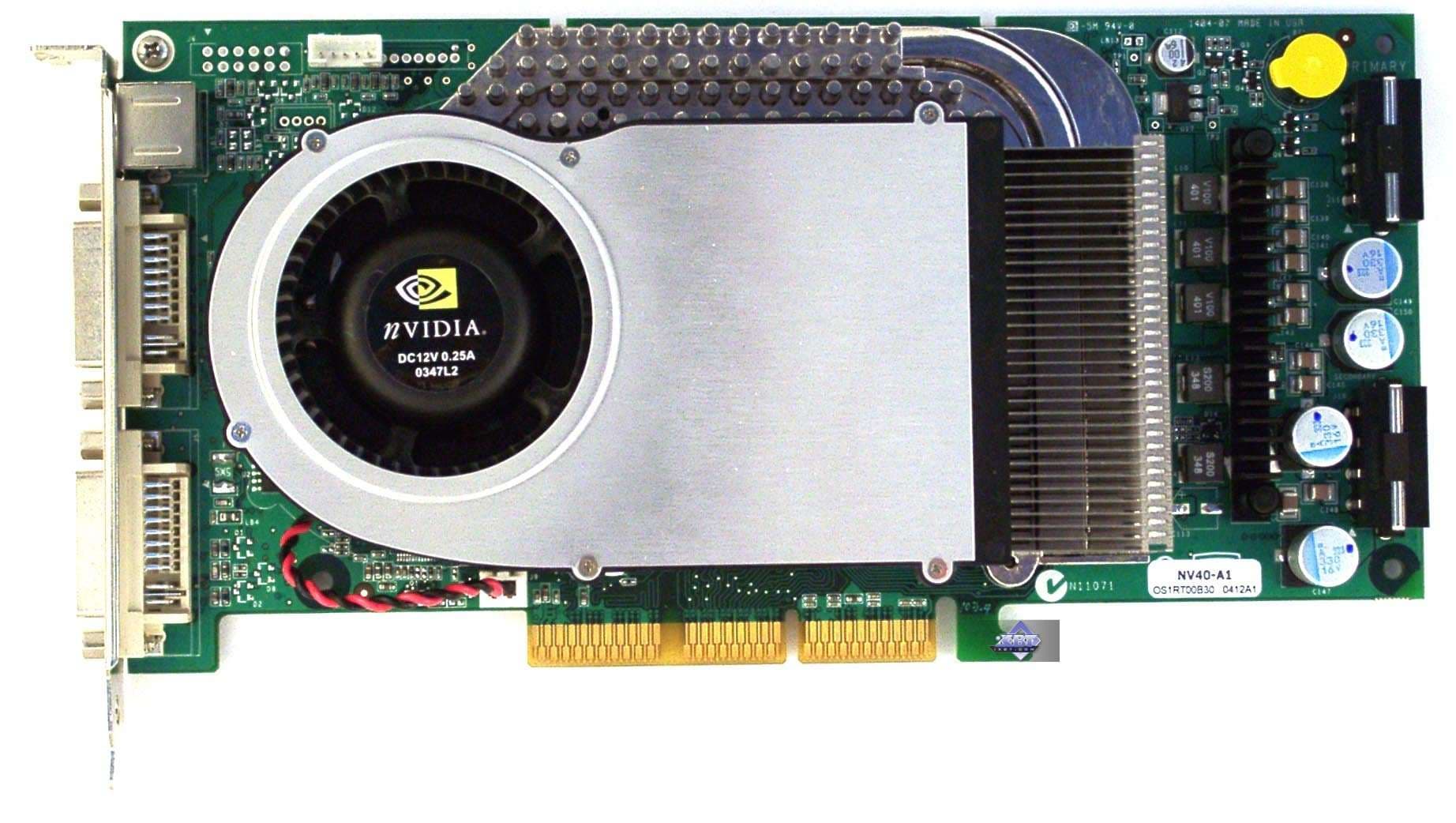

ASUS V9999 Ultra/TD Reference card NVIDIA GeForce 6800 Ultra

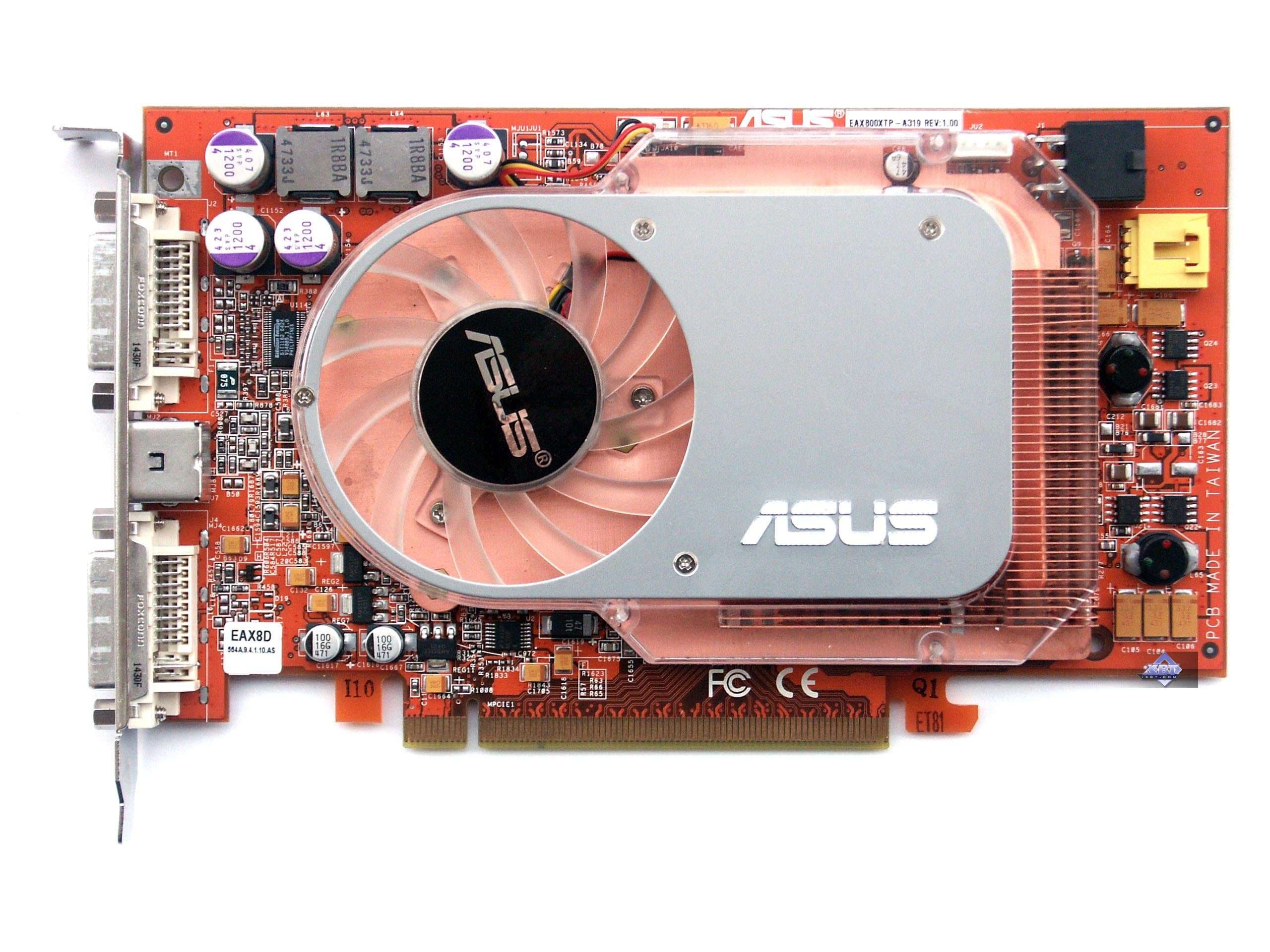

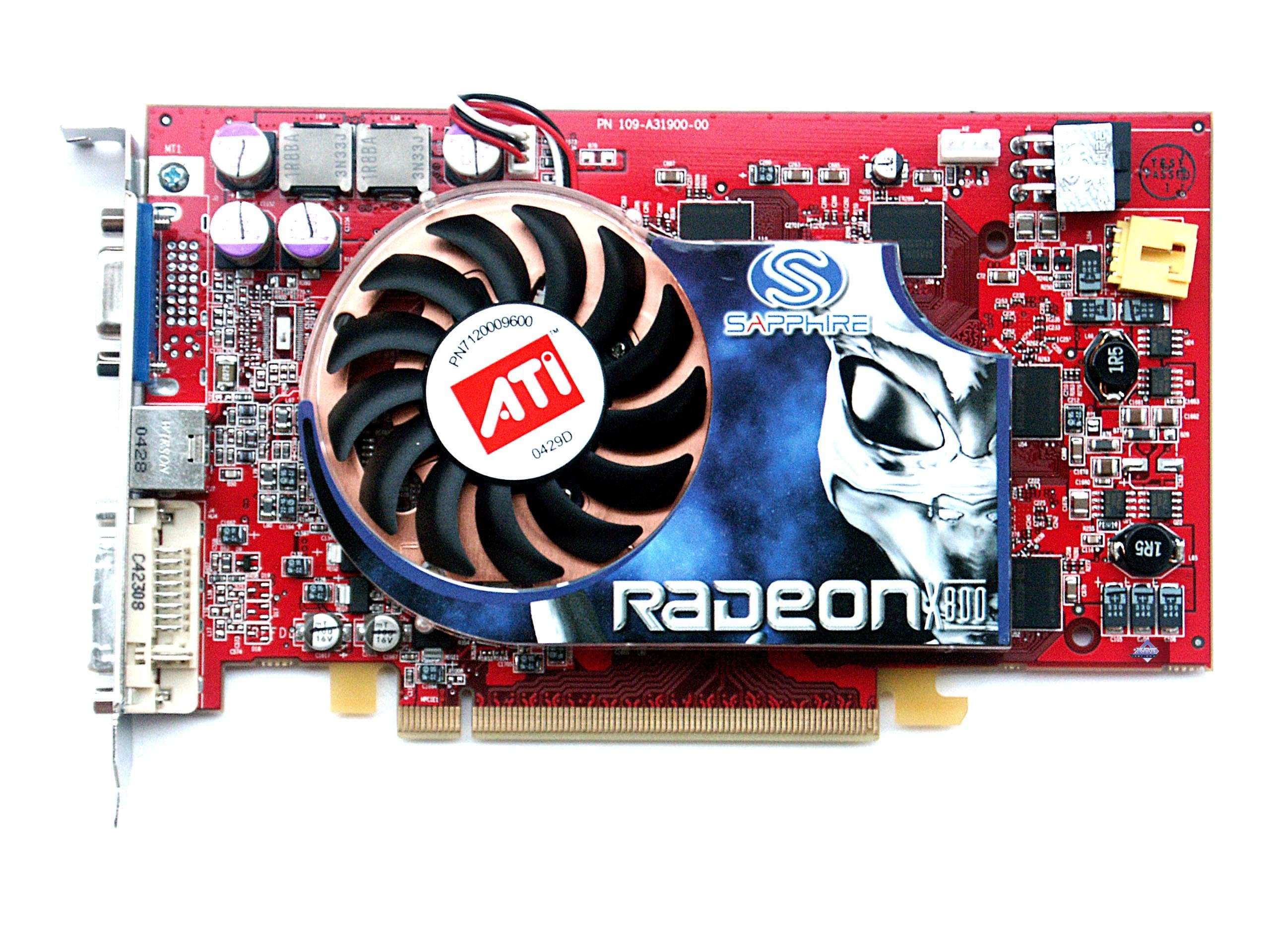

ASUS AX800XT Platinum Reference card ATI RADEON X800XT PCI-E

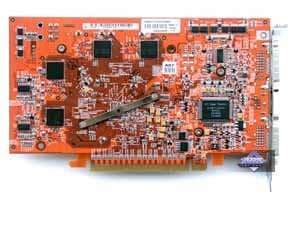

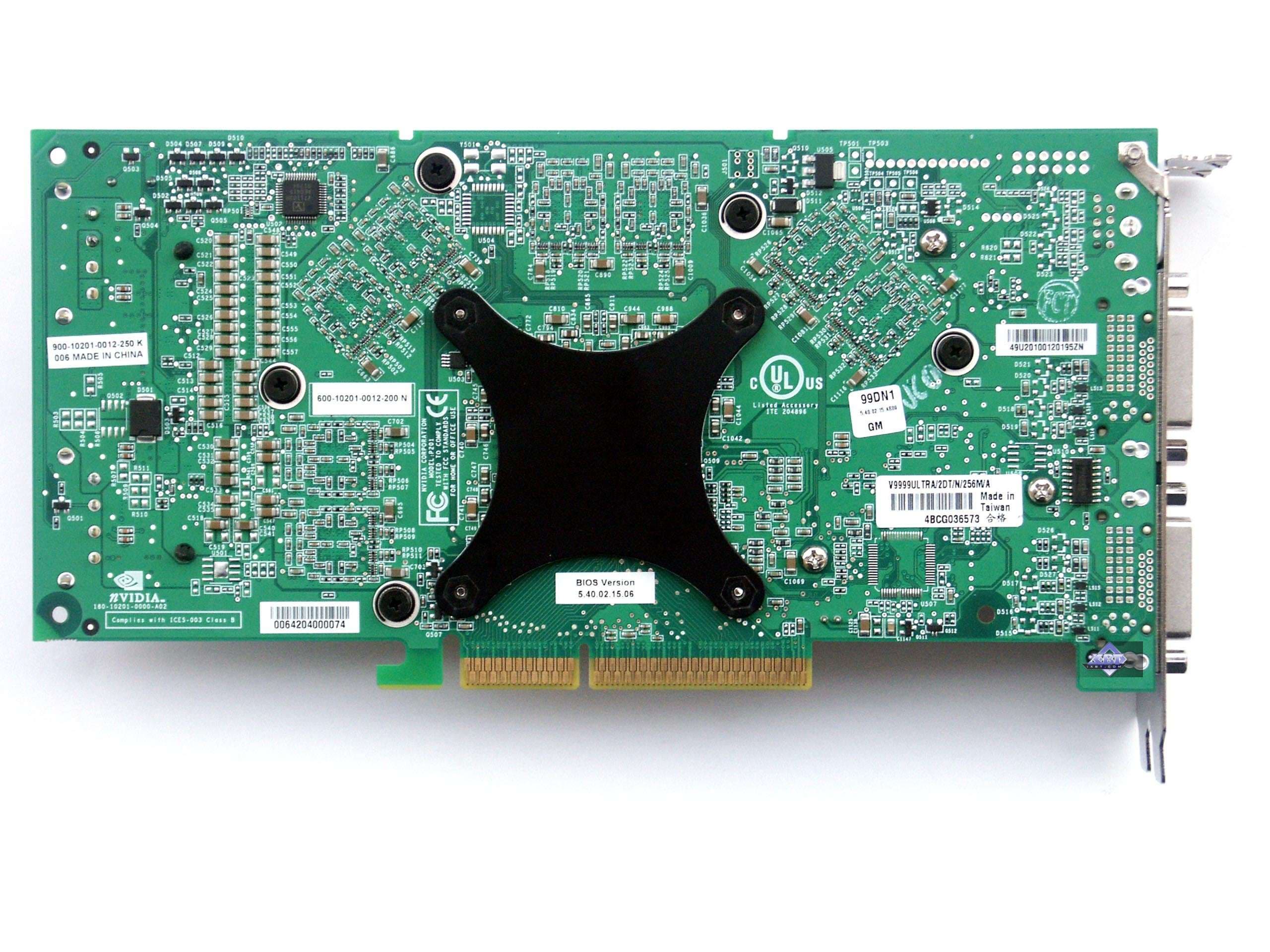

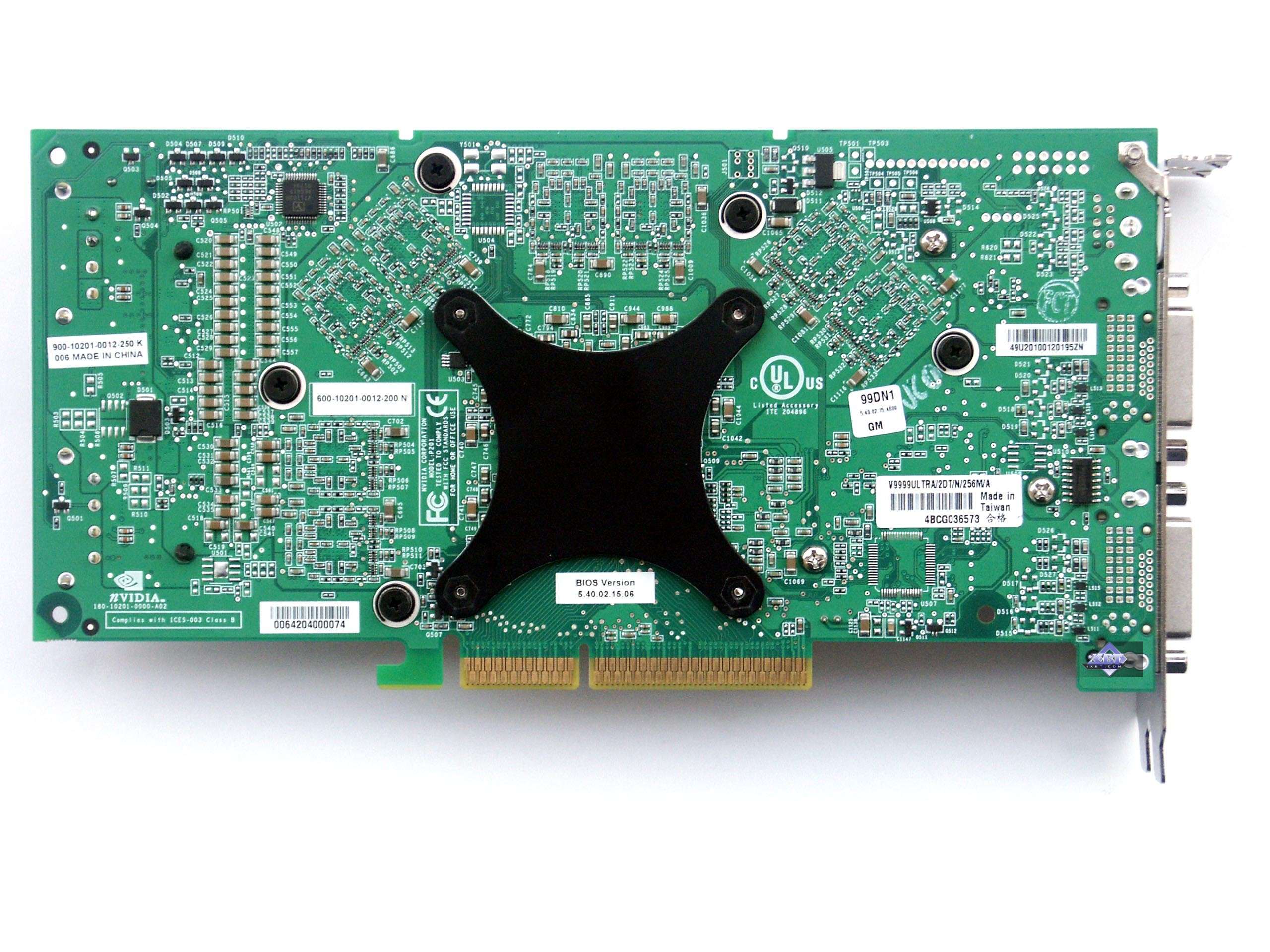

Сравнение с эталонным дизайном, вид сзади
ASUS V9999 Ultra/TD Reference card NVIDIA GeForce 6800 Ultra

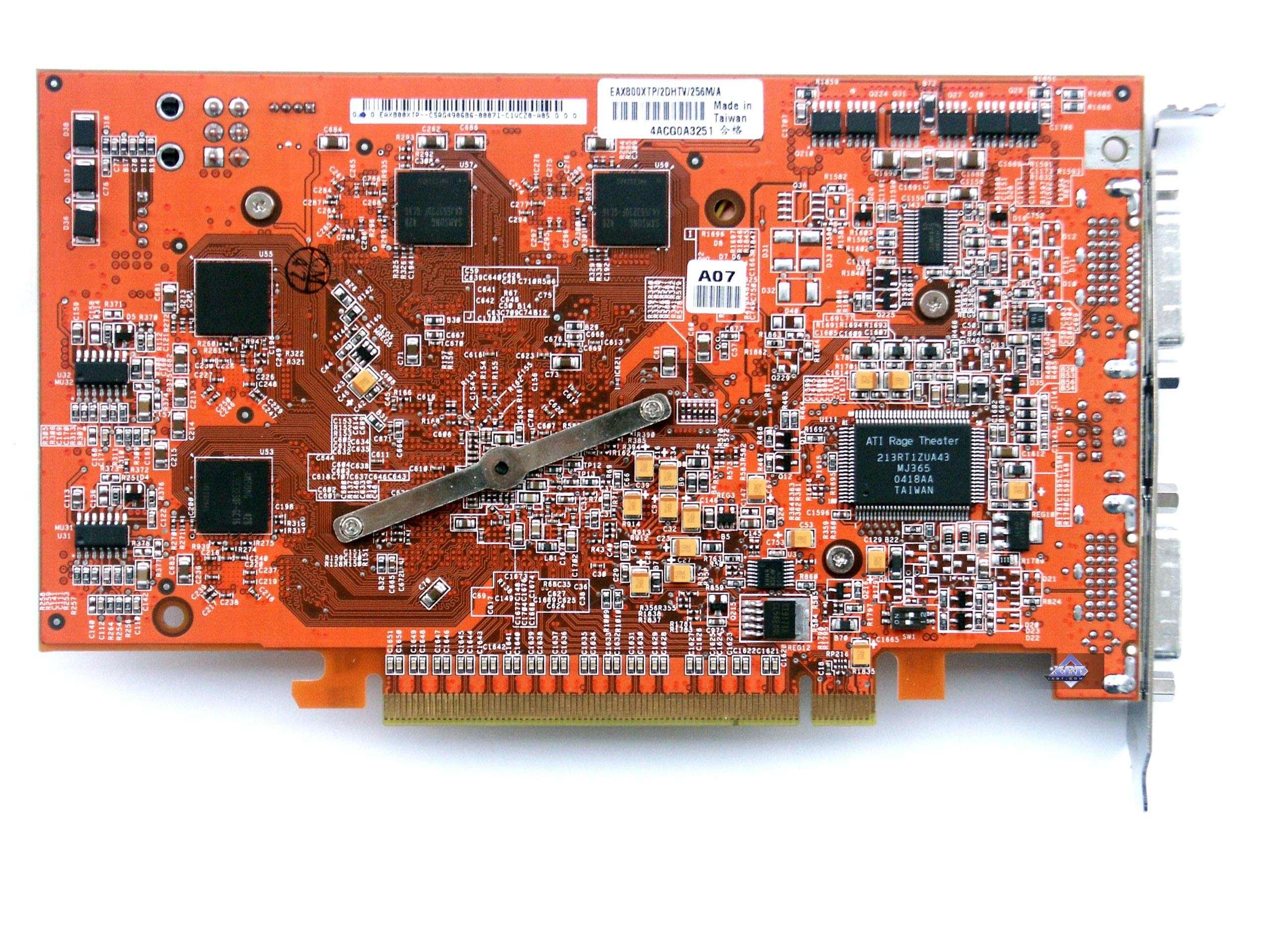

ASUS AX800XT Platinum Reference card ATI RADEON X800XT PCI-E

Итак, если с AX800XT Platinum все ясно (я уже сказал, что такие платы выпускаются на заводах по заказу ATI), то V9999 Ultra — это... эталонная карта от NVIDIA, положенная в коробку ASUS. Тайваньский производитель никак себя не проявил в данном случае.

Таким образом, отметим: сама карта (без комплектации) V9999 Ultra Deluxe от простой V9999 Ultra отличается системой охлаждения: в первом случае она собственной разработки от ASUS (узкий однослотовый кулер), во втором случае стоит reference cooler от NVIDIA.

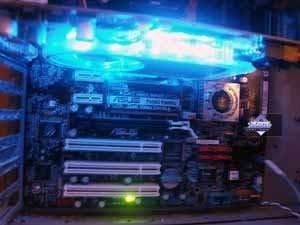

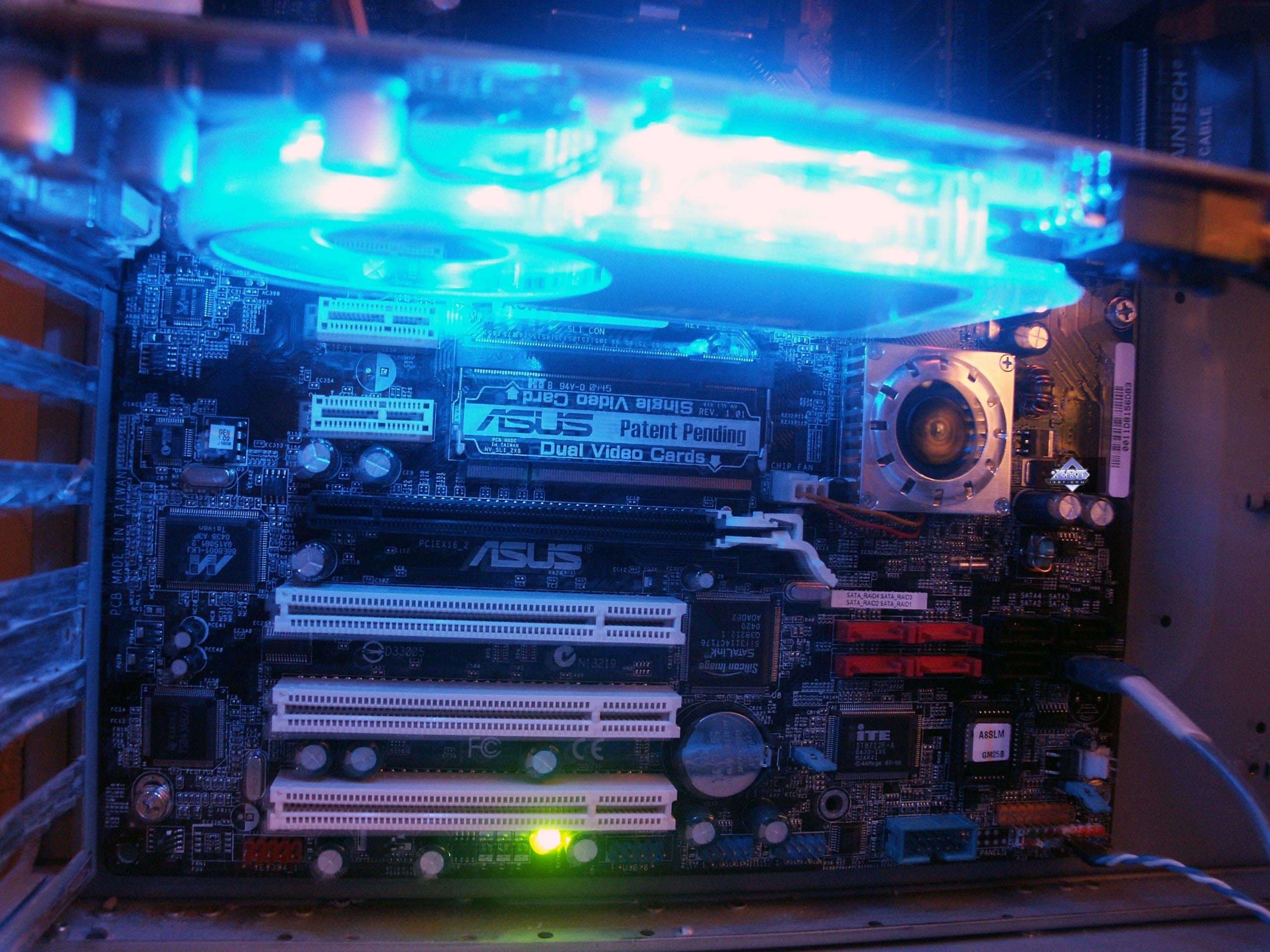

А на продукте на базе X800XT PE установлен кулер собственной разработки (не от ATI), который не только медный, но и имеет подсветку.

Затем отмечу, что ASUS AX800XT Platinum оснащен функцией видеозахвата (VideoIn) через RAGE Theater. Поклонникам мониторов с DVI-интерфейсом понравится то, что у этой платы — два DVI-I гнезда (разумеется, через переходник DVI-to-d-Sub можно подключать и все остальные мониторы).

Снимать системы охлаждения и показывать чипы, думаю, нет смысла. Мы уже много раз такое делали на подобных платах. К тому же, повторю, что обе карты — не от ASUS, а от NVIDIA и ATI, соответственно. А им мы доверяем:).

Рассмотрим комплекты поставки.

ASUS AX800XT Platinum

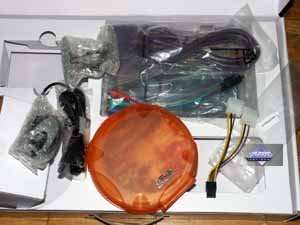

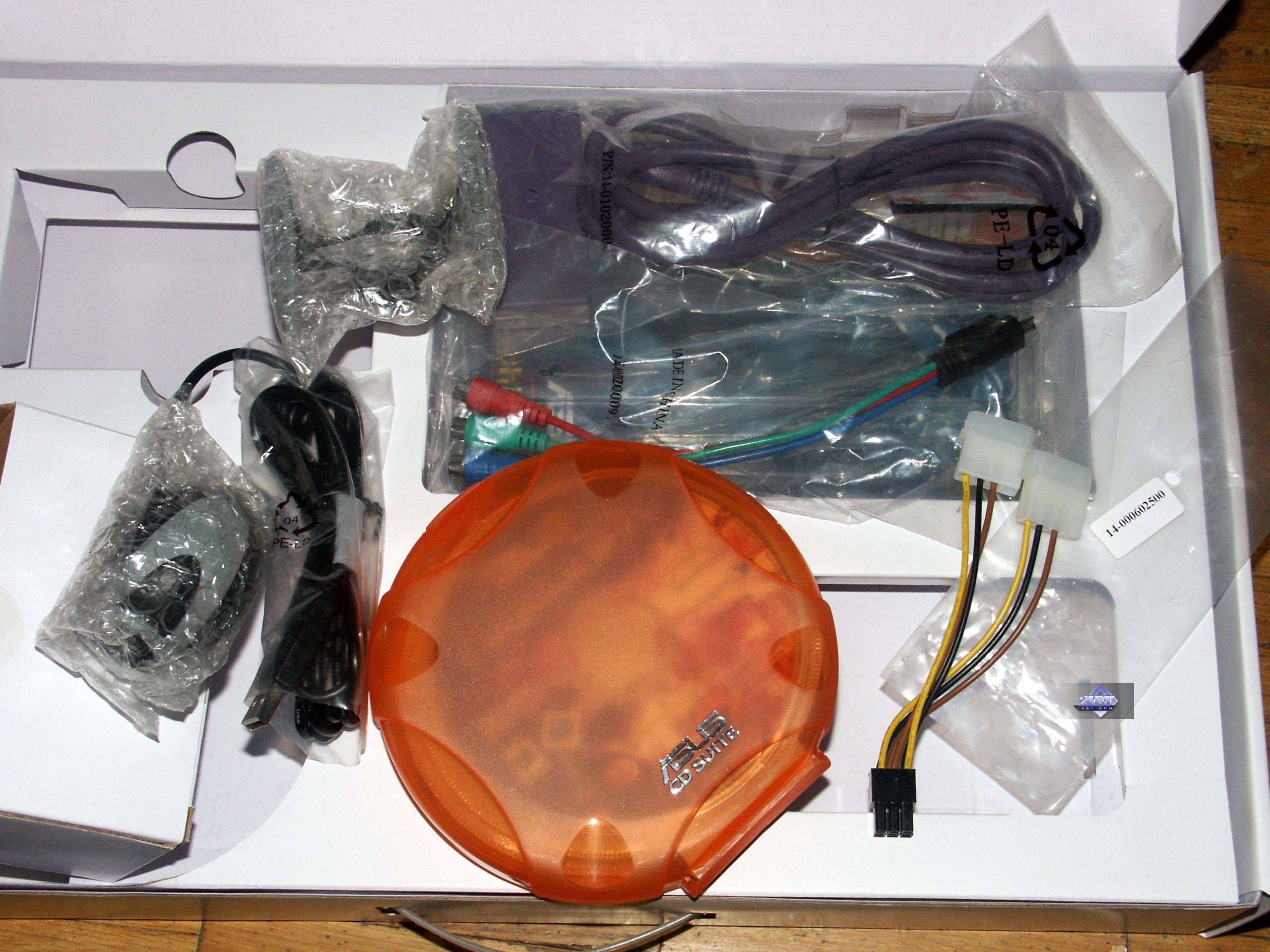

В коробке — руководство пользователя, диск с драйверами, целый фирменный бокс дисков с играми (список содержимого прекрасно виден на скриншоте справа), удлинители TV, переходники DVI-to-d-Sub, VIVO, кабель для внешнего питания.

Однако главная особенность комплекта (как и в случае со всей Deluxe-серией) это наличие web-Камеры, которая совместно с утилитой GameFace позволит геймерам не только «резаться» в сетевые игры, но и наблюдать друг за другом :).

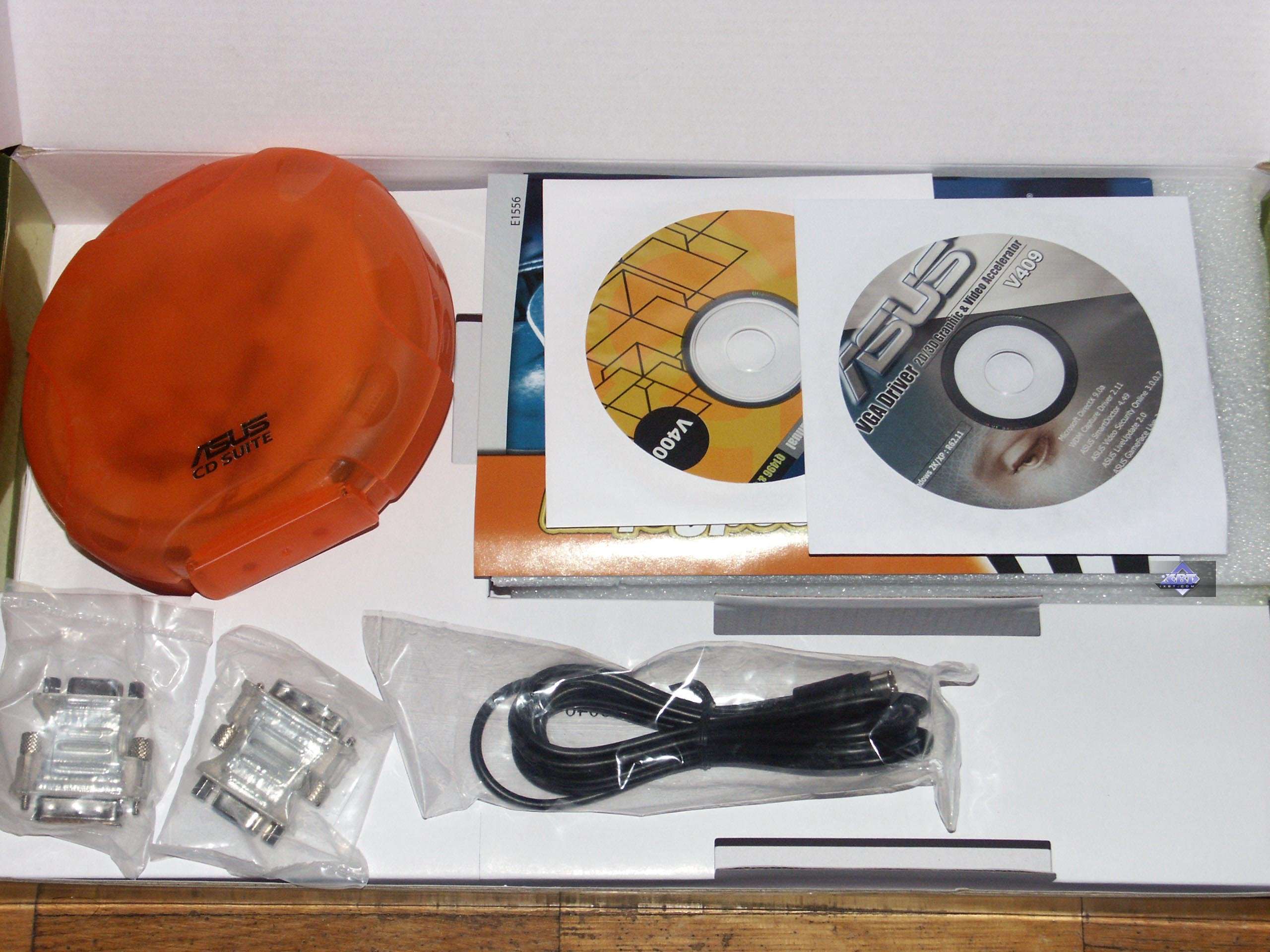

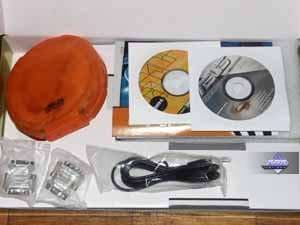

ASUS V9999 Ultra/TD
Комплект схож с предыдущим, нет только Web-Камеры.

Посмотрим на сами коробки.

ASUS AX800XT Platinum

Я уже отмечал, что компания старается сделать упаковку как можно больше и ярче :-). Хотя многое мы уже видели: ручка для переноски, откидная крышка и окно, через которое видна карта. Интересно разделение дизайна для упаковок продуктов от ATI и NVIDIA: на обеих упаковках изображаются люди (в виде различных придуманных героев), но на первых — женского пола, на вторых — мужского.

ASUS V9999 Ultra/TD

Дизайн аналогичный, лишь сами размеры упаковки поскромнее.



Установка и драйверы

Конфигурации тестовых стендов:

  • 1.1. Компьютер на базе Athlon 64 3200+:
    • процессор AMD Athlon 64 3200+ (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 1 GB DDR SDRAM PC3200;
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • 1.2. Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 3500+ (overclocked up to 2400MHz) (L2=512K);
    • системная плата ASUS A8N SLI Deluxe на чипсете NVIDIA nForce4 SLI;
    • оперативная память 1 GB DDR SDRAM 400MHz;
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • операционная система Windows XP Professional Service Pack 2, DirectX 9.0с
    • мониторы ViewSonic P810 (21") и IIYAMA Vision Master Pro 514 (22")

Использовались драйверы ATI 6.497 (CATALYST 4.12), NVIDIA 70.90. VSync отключен.

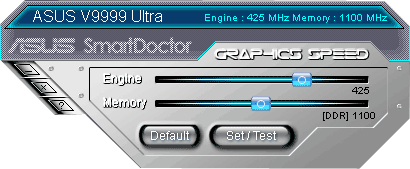

Как известно, одной из старейших фирменных утилит, постоянно сопровождающей карты от ASUS, является SmartDoctor. Последняя версия на момент написания обзора — 4.60. Она единая для обеих карт. Но реализована по-разному. Так она выглядит для карты на базе GeForce 6800 Ultra:

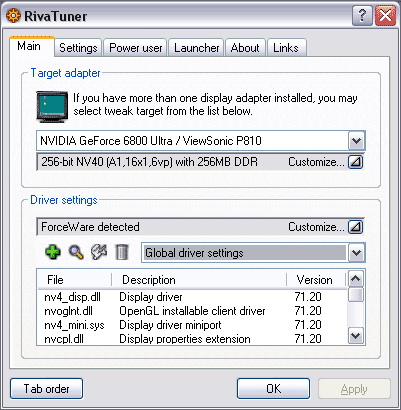

Весьма скромно. Только частоты и все. Мониторинга, числа конвейеров — нет. Для сравнения — информативность RivaTuner в данном случае:



Всем видно, что RT явно предпочтительнее использовать.

Теперь по карте на базе X800.

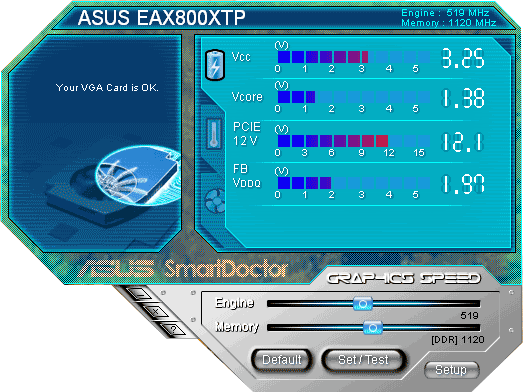

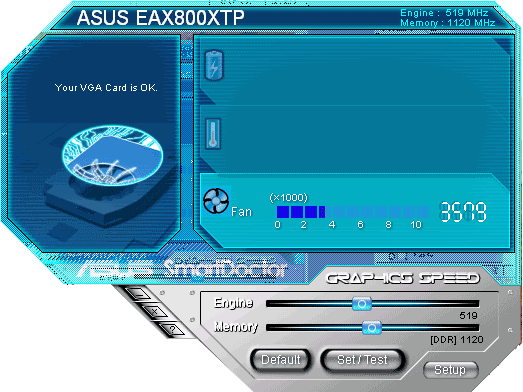

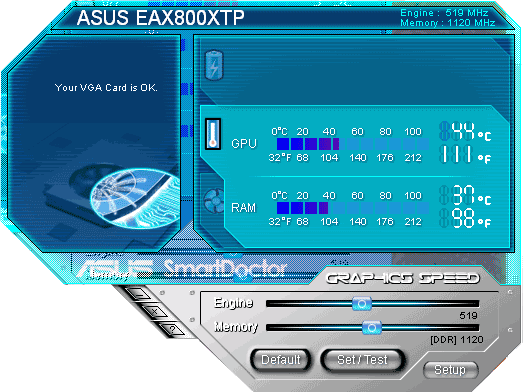

Вот что показал тот же SmartDoctor:

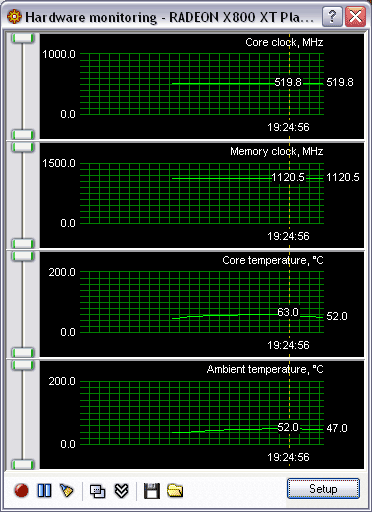

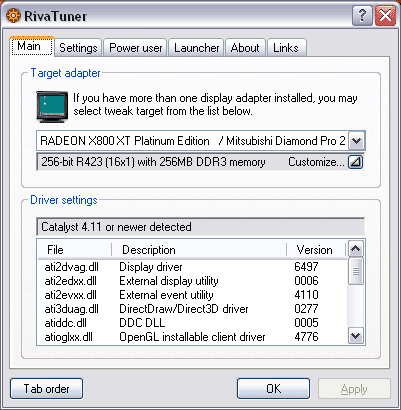

Комментарии излишни. Информативность на порядок выше. Теперь смотрим на RivaTuner:



У RT в данной реализации нет лишь демонстрации режима работы кулера. Но зато есть число конвейеров, а также мониторинг идет по времени, а не только мгновенные значения.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo. Тестирование проводилось при максимально установленном качестве, выключены были лишь Depth of Fields PS20.

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.3 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг)

  • 3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

Также, если кто-то из читателей хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.

Производительность



Выводы

ASUS V9999 Ultra/TD.

Сама видеокарта ничего нового не представляет — reference card, и этим все сказано. Стоит ли ради особого комплекта поставки от ASUS обращать внимание на эту плату? Отвечу оригинально: ДА! Потому что никаких 6800 Ultra на российском рынке нет уже месяца два, и купят ЛЮБУЮ, которую увидят.

ASUS AX800XT Platinum

Сам рынок PCi-E еще очень мал, его сдерживают как высокие цены на системные платы на Intel-платформах, так и малая привлекательность новых платформ в целом. Только лишь развитие и распространенность РАЗНЫХ платформ, имеющих PCI-E основу, позволит как-то поднять скорость захвата рынка. Очевидно, что ASUS AX800XT Platinum относится к классу пока непревзойденных по мощности High-End продуктов, если не считать SLI-конфигурации от NVIDIA. Как особую черту именно этого изделия еще раз подчеркну наличие двух DVI-I выходов.

По 2D-качеству замечу следующее (оно касается лишь данных экземпляров!): обе карты — отличное качество в 1600х1200 при 85 Гц.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON X800 (R420)/X850 (R480)/6200tc (nv44)/X700 (RV410) и NVIDIA GeForce 6800 (NV40/45)/6600 (NV43)



По результатам исследования ASUS AX800XT Platinum получает награду в номинации «Оригинальный дизайн» (за январь)



Благодарим представительство компании ASUSTeK в России за предоставленные видеокарты
