AVerTV DVB-S — спутниковый тюнер от AVerMedia


Старый конь борозды не портит.
Пословица

Не секрет, что компьютерные тюнеры, предназначенные для приёма спутникового телевидения, долгое время находились вне поля зрения обозревателей нашего сайта. Но, как говорили древние, всё течёт, всё изменяется, наступило время уделить этому направлению толику нашего внимания. К тому же, грядущая замена аналогового телевидения цифровым, вполне возможно, будет способствовать большей унификации стандартов. В самом деле, в настоящее время, в обоих случаях, в основном, используется формат MPEG2, оба стандарта экспериментируют с большими разрешениями телевидения высокой чёткости High Definition TV (HDTV) и с любопытством поглядывают в сторону MPEG4. Словом, время пришло.

Тайваньская компания AVerMedia Technologies Inc. не претендует на роль лидера в этой сфере компьютерных технологий, имея в своём богатом ассортименте всего одну (!) модель спутникового тюнера, к тому же, выпускаемую уже несколько лет. Тем не менее, благодаря репутации этого производителя, с поиском AVerTV DVB-S на прилавках российских магазинов проблем не возникает. К тому же, почтенный возраст модели в данном случае идёт только на пользу. Во-первых, это позволяет оценить его соответствие современным условиям (если устройство до сих пор выпускается, значит, в этом должен быть какой-то коммерческий смысл), во-вторых, рассматриваемые в дальнейшем тюнеры с обновлённой элементной базой получают отправную точку для сравнения.

Перед тем как перейти непосредственно к тестированию, дадим пояснения основных терминов.

Транспондер. Передатчик на спутнике. Имеет свои параметры, основными из которых являются: частота, поляризация, символьная скорость (Symbol Rate) и коррекция ошибок (FEC). Эти параметры вносятся в приемное устройство (тюнер, спутниковый модем) для настройки приемника на транспондер.

Поляризация. Свойство радиосигнала, позволяющее различать сигналы похожих частот и передавать больше сигналов в пределах имеющейся полосы. Существует линейная (вертикальная/горизонтальная) и круговая (левая/правая) поляризация.

Коррекция ошибок FEC (Forward Error Correction). Для обнаружения и исправления ошибок приёмником на источнике к цифровому информационному сигналу добавляют уникальный код, так называемый Forward Error Correction. FEC может быть: 0, 1/2, 3/4, 5/6, 7/8. Например, при FEC=5/6 пять бит несут информацию о сигнале, а шестой является проверочным.

Символьная скорость (скорость передачи, Simbol Rate, SR). Параметр, указывающий на величину скорости потока информации. Приводится в кбодах или в тысячах символах в секунду (kSymb/s). При QPSK (Quadrature Phase Shift Keying — квадратичная фазовая манипуляция) одним символом, передается 2 бита информации (например, SR 27500 эквивалентна 55 Мбит/сек). На сегодняшний день скорость передачи одиночных каналов колеблется от 3000 до 9000 кбод, а пакетов — от 8000 до 30 500 кбод.

Уровень приёма (Input level). Абсолютные значения мощности сигналов (для выхода передатчика и для входа приемника) измеряются в децибелах по отношению к стандартной мощности в 1 милливатт (mW) и обозначаются как dBm. dBm = 10 log P/1, где мощность Р также измерена в милливаттах.

Гетеродин LNB. Устройство, вырабатывающее синусоидальный сигнал, используемый для переноса спектра «вниз» (с понижением частоты). Диапазон изменения частоты гетеродина LNB (ГГц) определяет возможность совместимости с различными типами LNB (Enchanced 9,75 ГГц, Standard 10,00 ГГц, DBS 10,75 ГГц, Telecom 11,475 ГГц).

Ku-Band. Диапазоны частот 10700 — 12750 МГц / 12750 — 14800 МГц, выделенные для спутникового телевизионного вещания.
Диапазон 10700 — 12750 МГц, в свою очередь, подразделяется на 3 поддиапазона:
Ku-FFS (Fixed Satellite Services), 10700 — 11700 МГц
Ku-DBS (Direct Broadcast Services), 11700 — 12500 МГц
Ku-BSS (Broadcast Satellite Services), 12500 — 12700 МГц
Диапазон Ku-FFS принято называть «низким» (Low), а Ku-DBS, соответственно, «высоким» (High).

DiSEqC (Digital Satellite Equipment Control). Группа протоколов взаимодействия ресиверов с внешними устройствами.
DiSeqC 1.x позволяет управлять включением или переключением определенного числа внешних устройств (конвертеров, коммутаторов, позиционеров). Конкретное число управляемых устройств зависит от версии этого протокола, которая определяется последней цифрой его шифра.
DiSEqC 2.x дополнительно позволяет получать подтверждение выполнения команды. С его помощью, например, можно получать информацию о частоте используемого гетеродина конвертера.
DiSeqC 3.x обеспечивает диалог между ресивером и периферийными устройствами. Ожидается, что в будущем он позволит автоматизировать процесс настройки внешних устройств.

Common Interface (CI). Стандарт интерфейса для подключения CAM-устройств (Irdeto, Viaccess, CryptoWorks), предназначенных для расшифровки кодированного сигнала, к цифровым приемникам.

Более подробную информацию о принятых терминах можно найти, например, здесь или здесь.

Комплект поставки

Коробка оформлена в фирменных оранжево-белых тонах. В качестве разнообразия, вместо симпатичных девушек и мускулистых спортсменов на этот раз в дизайне использован сюжет, пропагандирующий семейные ценности. Несмотря на отсутствие логотипа «Адаптировано для России», на обратной стороне коробки можно найти краткое описание возможностей тюнера на великом и могучем.

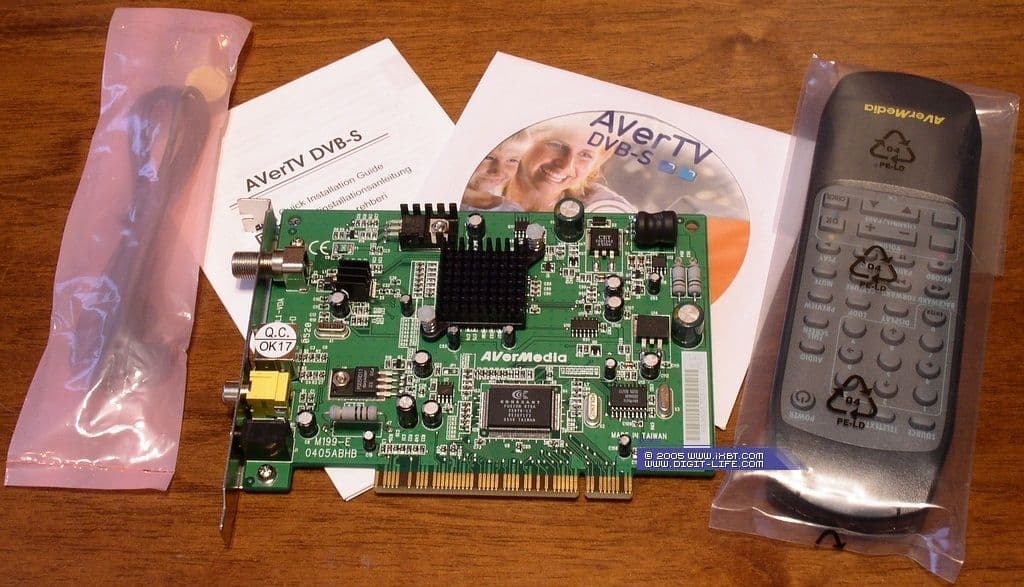

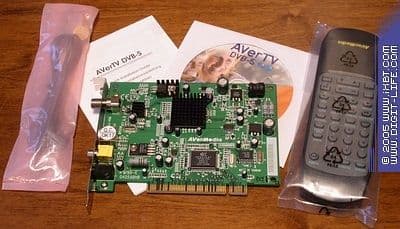

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-датчик пульта ДУ
  • CD с драйверами и программным обеспечением
  • Руководство по установке тюнера (руководство по эксплуатации находится на установочном компакт-диске в формате pdf)

Дополнительное программное обеспечение в комплекте отсутствует.

Конструкция и спецификации

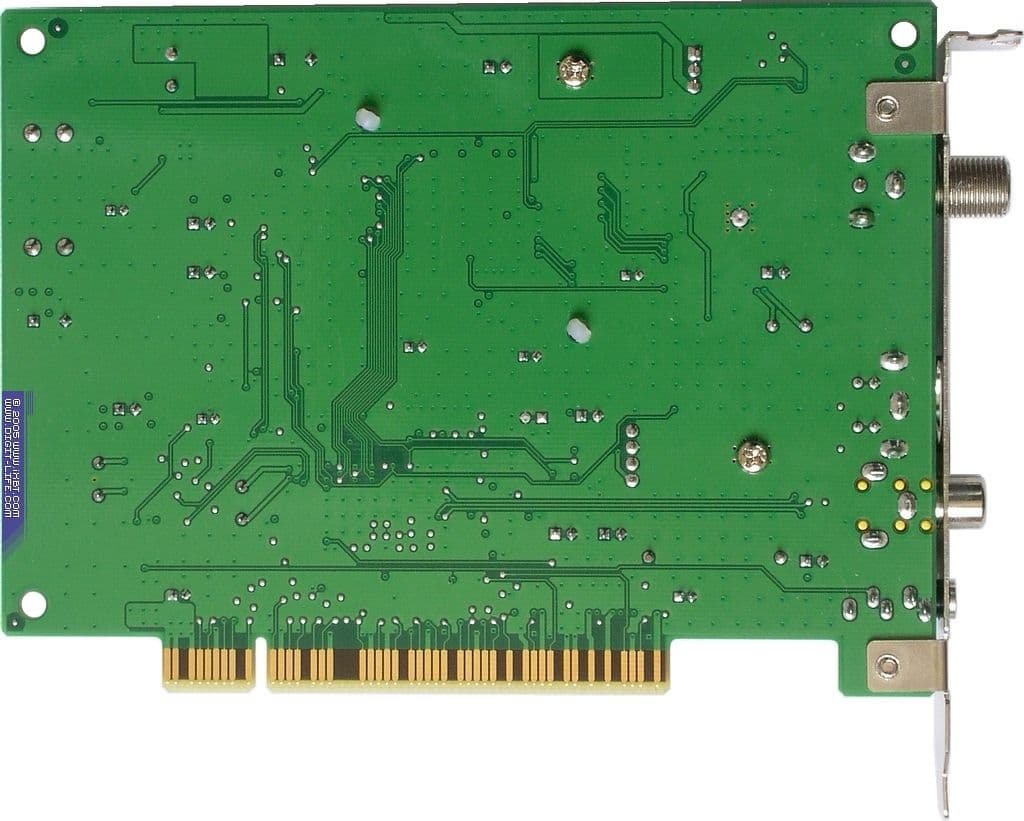

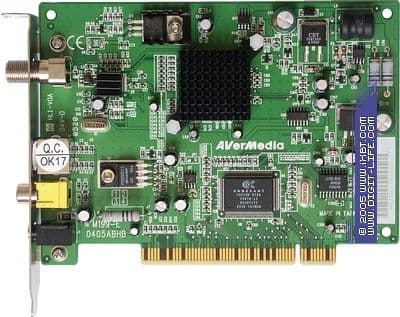

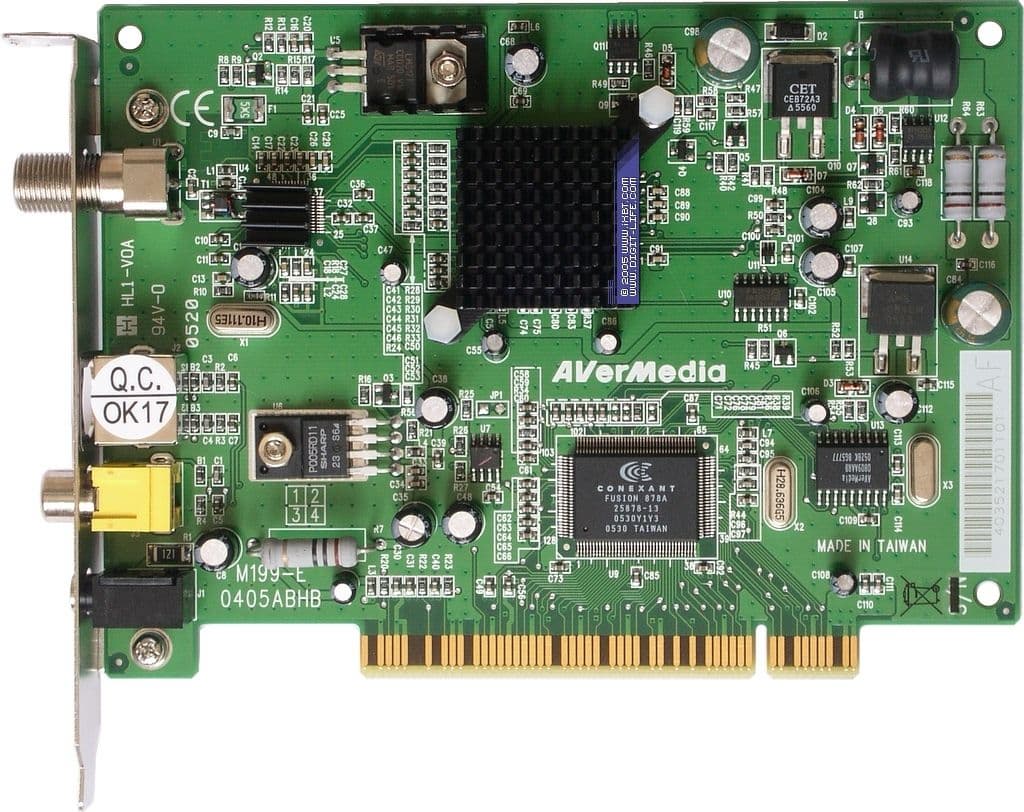

В отличие от большинства современных тюнеров, как минимум, с лицевой стороны плата не выглядит «пустой». В немалой степени созданию такого впечатления способствуют радиаторы на некоторых элементах. Посмотрим, что они скрывают.

Под радиатором в левой части платы находится тюнер CX24108-20 от Conexant Systems, Inc.. Известны случаи выхода из строя этой микросхемы в бытовых ресиверах из-за перегрева, так что дополнительное охлаждение выглядит вполне обоснованным.

В настоящее время линейка спутниковых приёмников от Conexant обновлена, CX24108 снят с производства.

Референс-дизайн предусматривает использование CX24108 совместно с QPSK демодулятором Conexant HM1221, который можно обнаружить под радиатором большего размера. В настоящее время этот чип также не производится.

В качестве PCI-моста используется знаменитый 8-битный АЦП FUSION 878A.

Для полной утилизации возможностей этого чипа тюнер оснащён аналоговыми видеовходами. Качество захвата, конечно же, уступает более современным АЦП, однако следует учитывать,что в данном случае эта возможность является всего лишь дополнительным бонусом.

Производителем заявлены следующие технические спецификации:

  • Принимаемые частоты — 950~2150 МГц
  • Уровень приёма (Input level) — 65~-25dBm
  • DiSEqC 1.0
  • Декодирование MPEG2 — программное
  • Поддержка Common Interface — нет
Основные возможности штатного ПО:
  • Просмотр спутниковых телевизионных программ
  • Прием и прослушивание спутниковых радиостанций
  • Просмотр спутниковых телевизионных программ в полноэкранном режиме (Full Screen)
  • Наличие функции Closed Caption
  • Возможность предварительного просмотра 16 каналов
  • Поддержка режима Digital VCR — цифрового видеомагнитофона
  • Запись/Воспроизведение ТВ программ и видеофрагментов
  • Наличие функции отложенного просмотра Time Shift
  • Запись программ по таймеру
  • Функция полноэкранной записи изображения (с разрешением 640×480 для NTSC, 768×576 для PAL/SECAM) с аналоговых источников
  • Возможность захвата изображения
  • Поддержка РCI 2.1
  • Функция «всегда поверх всех окон»
Фирменное воспроизведение записи как «Кадр в кадре» отсутствует. Впрочем, с учётом загрузки ЦП на декодирование потока, как для просмотра, так и для воспроизведения записанного файла, это неудивительно.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ Samsung
  • ASUS Extreme N7800GT GeForce 7800 GT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG
При тестировании использовались 2 антенны, сориентированные на Hotbird (13.0°) и Express A1R (40.0°), подключенные при помощи 2x1 DiSEqC-переключателя GI-221 от Golden Interstar.

Подключение

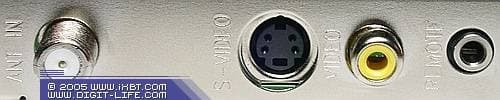

На планке тюнера расположены: разъём для подключения антенны типа F-Connector, S-Video и композитные аналоговые видеовходы, а также гнездо для подключения ИК-датчика.

Настройка

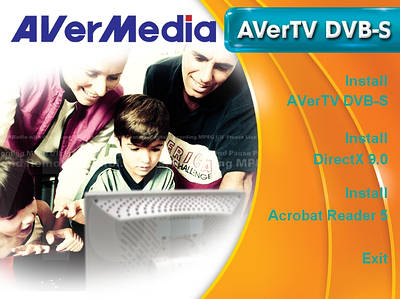

При помощи установочного меню можно запустить инсталляцию программы для работы с тюнером, драйвер устанавливается штатными средствами операционной системы.

При тестировании использовался драйвер 5.5.0.0 и программа AVerTV DVB-S версии 1.4.7.7 Build 012605.

После установки получаем следующие устройства

и иконку программы QuickDVB-S в системном трее.

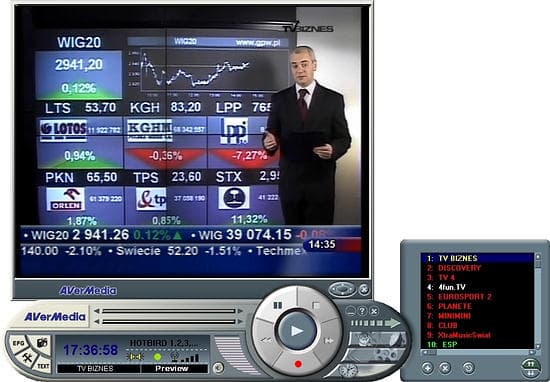

Внешний вид программы AVerTV DVB-S напоминает ПО для работы с аналоговыми тюнерами компании. Удивляет разрешение интерфейса, при ~ 900 точек (!) с открытой дополнительной панелью сложно говорить о комфортной работе даже на мониторах с диагоналями 17″ и 19″.

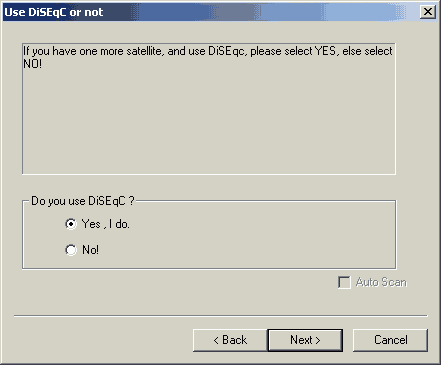

При первом запуске программы предлагается выбрать DiSEqC-переключатель, если таковой имеется.

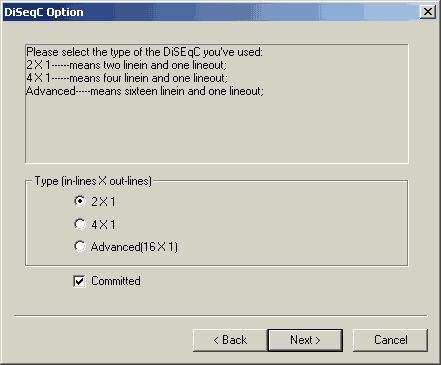

Следующим этапом идёт выбор DiSEqC-переключателя в зависимости от количества подключенных источников сигнала (2×1, 4×1, Advanced(16×1)).

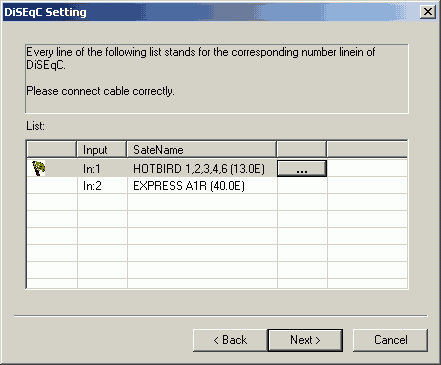

Для каждого из входов DiSEqC можно выбрать спутник из списка,

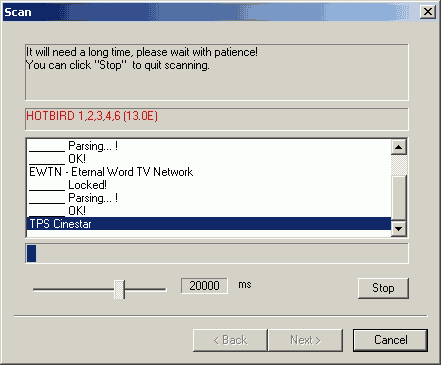

после чего запускается поиск каналов.

В связи с большим количеством каналов на некоторых спутниках, сканирование может занять несколько минут.

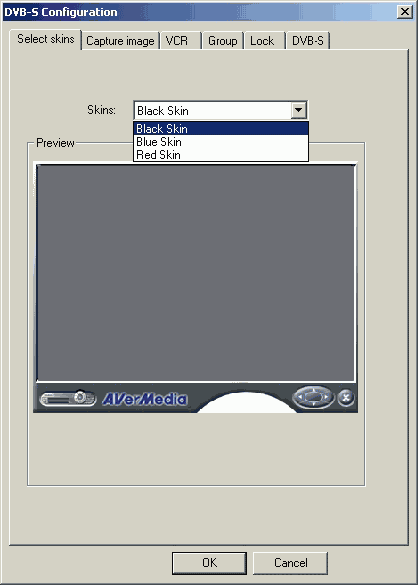

Перейдём к настройкам программы. Первым в списке настроек почему-то стоит выбор цветовой схемы интерфейса (доступны знакомые нам по аналоговым тюнерам чёрный, синий и красный варианты).

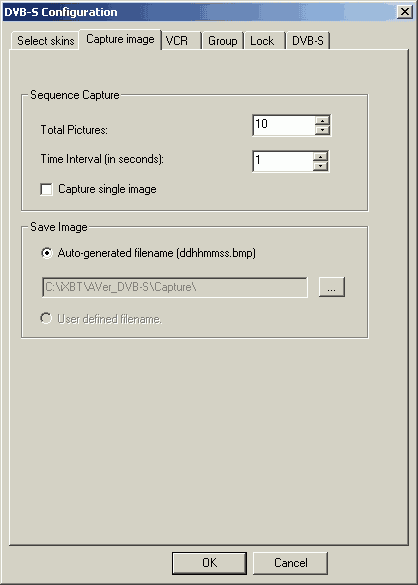

Вкладка Capture image позволяют задавать интервал и количество захваченных кадров.

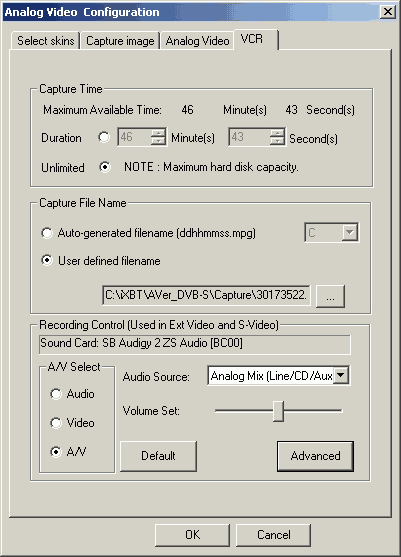

В разделе VCR можно задать ограничение на время записи, указать директорию, предназначенную для записанных файлов, и разрешить использование даты и времени в их названиях.

Группа настроек Recording Control даёт возможность выбора источника звука при записи с внешних аналоговых источников и его громкости. При работе в режиме приёма спутникового сигнала эта область неактивна.

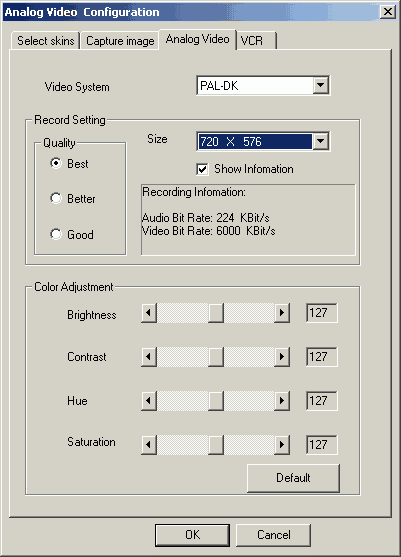

Кроме того, при захвате с внешних источников доступны — выбор разрешения, стандарта цветности и настройки яркости, контраста, цветности и оттенка. Программный захват в MPEG2 осуществляется с тремя предустановленными профилями записи (битрейт для Good, Better и Best составляет 3000, 4000 и 6000 Кбит/с соответственно).

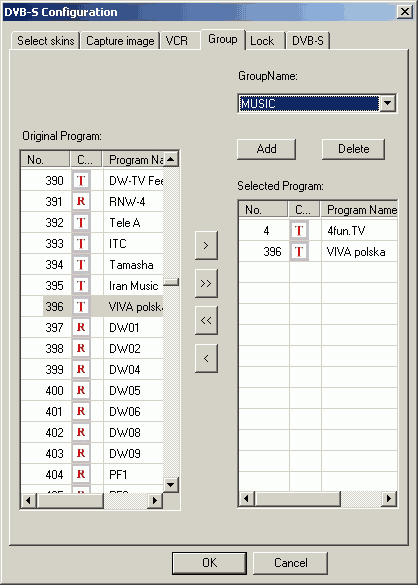

Поддерживаются группы каналов. Иконки с буквами T, R и S в списке означают открытые телеканалы, радиостанции и закодированные (S — Scrambled) каналы.

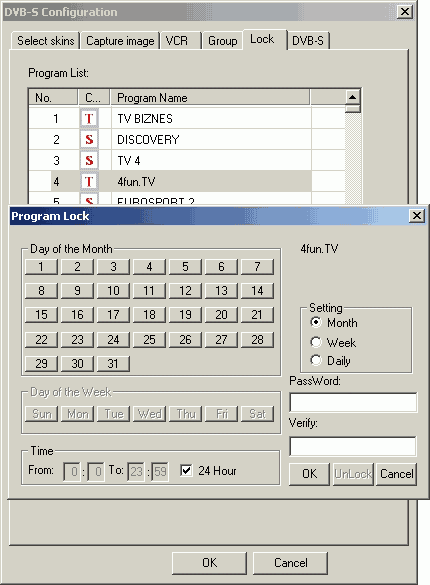

Каждый канал может быть заблокирован паролем, при этом возможно указание времени действия запрета.

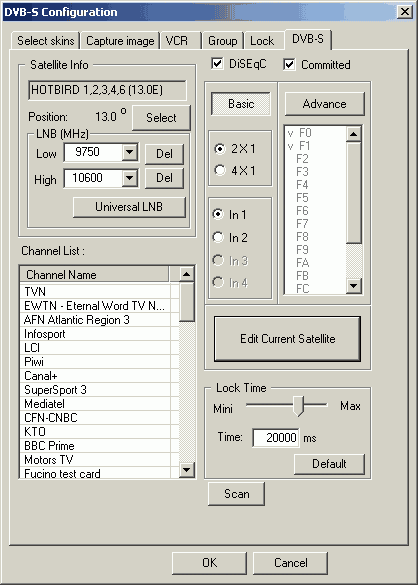

Раздел DVB-S позволяет редактировать параметры спутника и DiSEqC-переключателя. Здесь же можно изменить время сканирования каждого канала (Lock Time).

Отложенный просмотр Time Shift включается кнопкой паузы в интерфейсе. В этом режиме доступна перемотка в обе стороны с интервалом 10 секунд. Интересно, что при использовании Time Shift недоступен полноэкранный просмотр (!).

Режим многоканального предварительного просмотра использует матрицу 4x4.

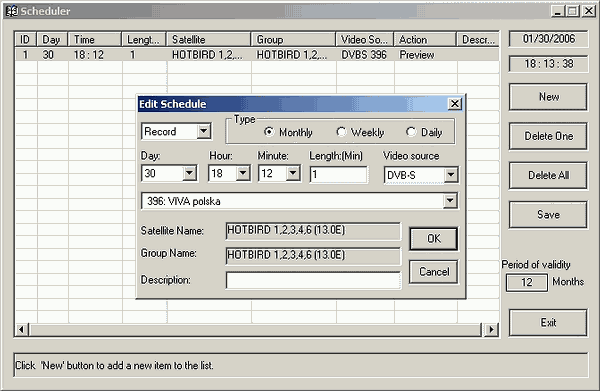

Планировщик можно запрограммировать как на запись, так и на просмотр. К сожалению, отключение компьютера по завершению задачи не реализовано.

Штатное ПО не поддерживает плагины сторонних разработчиков. Сложно сказать, имеется ли принципиальная возможность использования AVerTV DVB-S в качестве спутникового модема, во всяком случае, приложений для этого (таких как Server4PC у тюнеров от TechniSat Digital) обнаружить не удалось.

Качество

AVerTV DVB-S успешно справился с приёмом в моих условиях. Уровень сигнала для большинства каналов находился в пределах 80%. Впрочем, на этот параметр достаточно сильно влияют характеристики антенны. Качество изображения на DVB-каналах, в основном, определяется битрейтом и разрешением в исходном сигнале. Большинство каналов вещает с битрейтом 2000-4000 Кбит/с. Несмотря на возраст модели, проблем на каналах с HDTV-разрешением (Hotbird, канал HDFORUM, 11242 МГц, вертикальная поляризация) не возникло. Хотя, при использовании декодера от AVerMedia наблюдались «подтормаживания» картинки. Программное декодирование привело к загрузке ЦП в 10-25% на обычных каналах и 35-45% на каналах с HDTV.

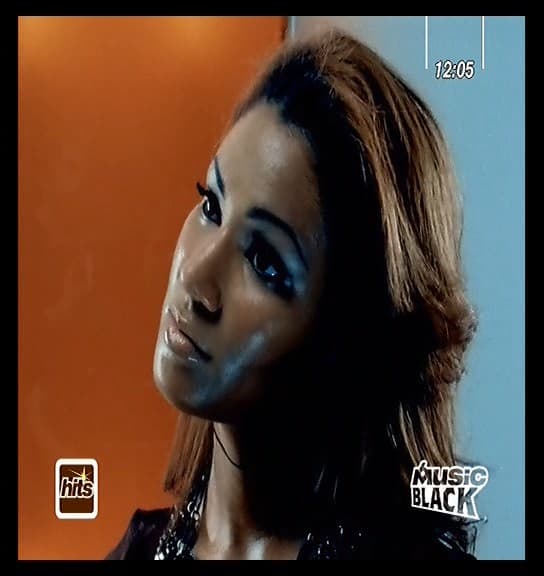

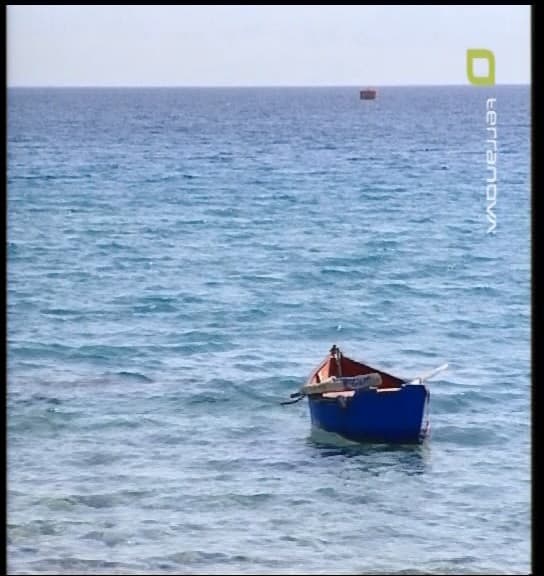

Разрешение 544×576

Скачать видеофрагмент продолжительностью 5 секунд.

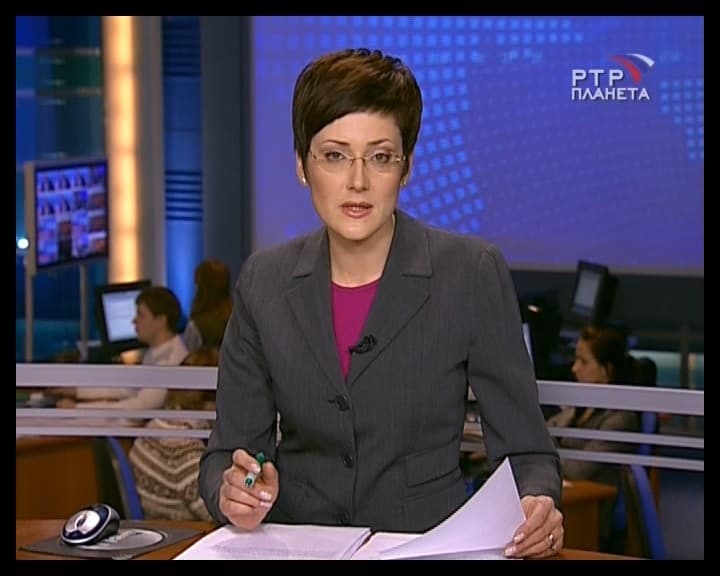

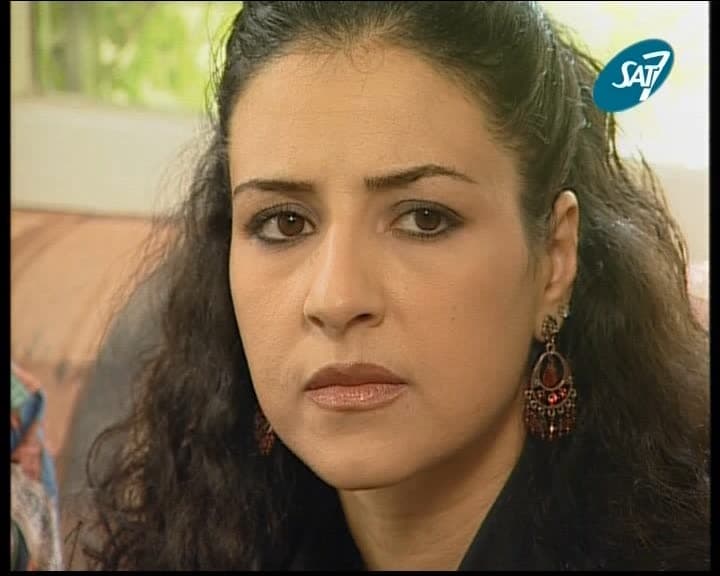

Разрешение 720×576

Скачать видеофрагмент продолжительностью 5 секунд.

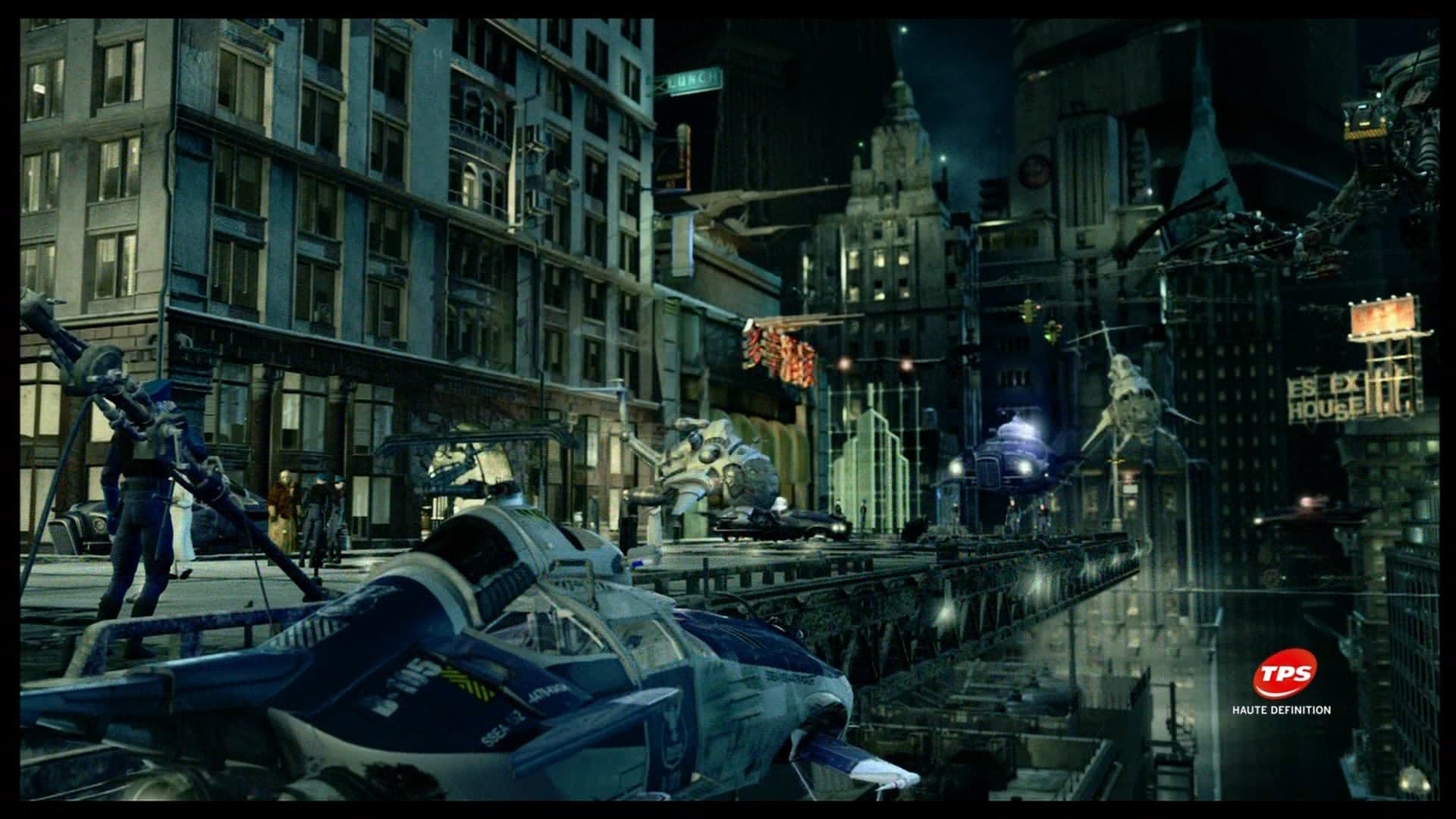

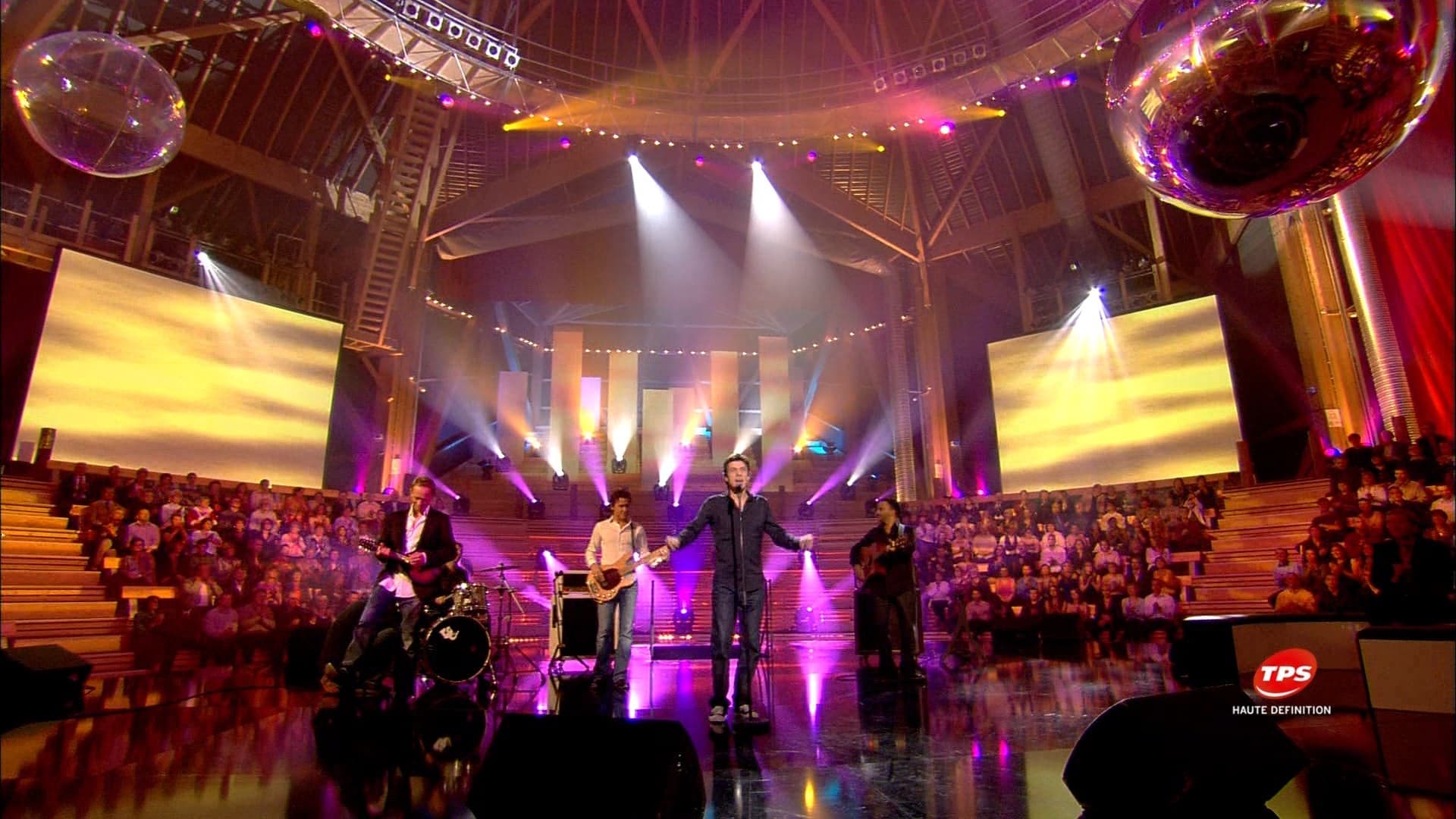

Разрешение 1920×1080 (HDTV)

Скачать видеофрагмент продолжительностью 5 секунд.

Репутация компании сослужила хорошую службу AVerTV DVB-S в плане его поддержки альтернативными программами. Тюнер успешно работал с MyTheatre (ядро DVBCore) и ProgDVB. Кстати, возможность использования в этих программах NVIDIA PureVideo Decoder позволила добиться плавного воспроизведения при просмотре канала HDFORUM.

Во время тестирования проблем с переключением антенных входов не возникало.

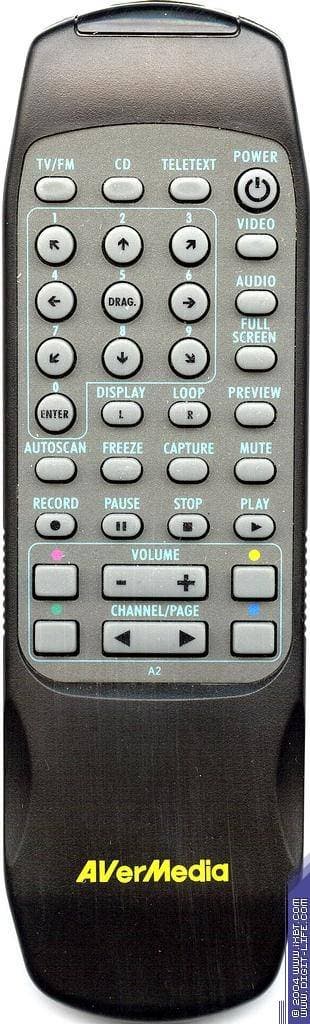

Пульт ДУ

Традиционный пульт ДУ, присутствующий до недавнего времени в комплекте большинства моделей компании. Консервативный дизайн, в меру информативное нажатие кнопок. Питание от двух батареек типоразмера ААА, имеющихся в комплекте поставки. Возможность переназначения кнопок пульта в программе AVerTV DVB-S не реализована.

Выводы

Плюсы

  • Хорошее качество приёма
  • Режим отложенного просмотра Time Shift
  • 16-канальный предварительный просмотр
  • Поддержка функции захвата кадров
  • Возможность видеозахвата с аналоговых источников

Минусы

  • Программное декодирование MPEG2
  • Поддержка только DiSEqC 1.0
  • Отсутствие поддержки Common Interface
  • Проблемы с декодированием HDTV-потока при использовании декодера от AVerMedia
  • Большое разрешение интерфейса
  • Отсутствие возможности отключения/перехода в спящий режим после окончания записи

Работа AVerTV DVB-S с альтернативными программами, в том числе, бесплатными, позволяет отнестись снисходительно к замеченным недостаткам интерфейса. Несмотря на устаревшую схемотехнику, тюнер обеспечивает хорошее качество приёма, поддерживая и каналы с HDTV-параметрами. Смущает только цена на это устройство на российском рынке, популярный SkyStar 2 обойдётся в полтора раза дешевле.

Средняя текущая цена (количество предложений) AVerTV DVB-S в московской рознице: Н/Д(0)



Выражаем благодарность компании
«AVerMedia Technologies Inc.»
за предоставленный на тестирование тюнер
