Материнская плата MSI Z270 Gaming Pro Carbon


В этой статье мы рассмотрим новую плату компании MSI на чипсете Intel Z270: модель MSI Z270 Gaming Pro Carbon. Эта плата входит в серию MSI Performance Gaming и заменяет собой плату MSI Z170A Gaming Pro Carbon на чипсете Intel Z170.

Комплектация и упаковка

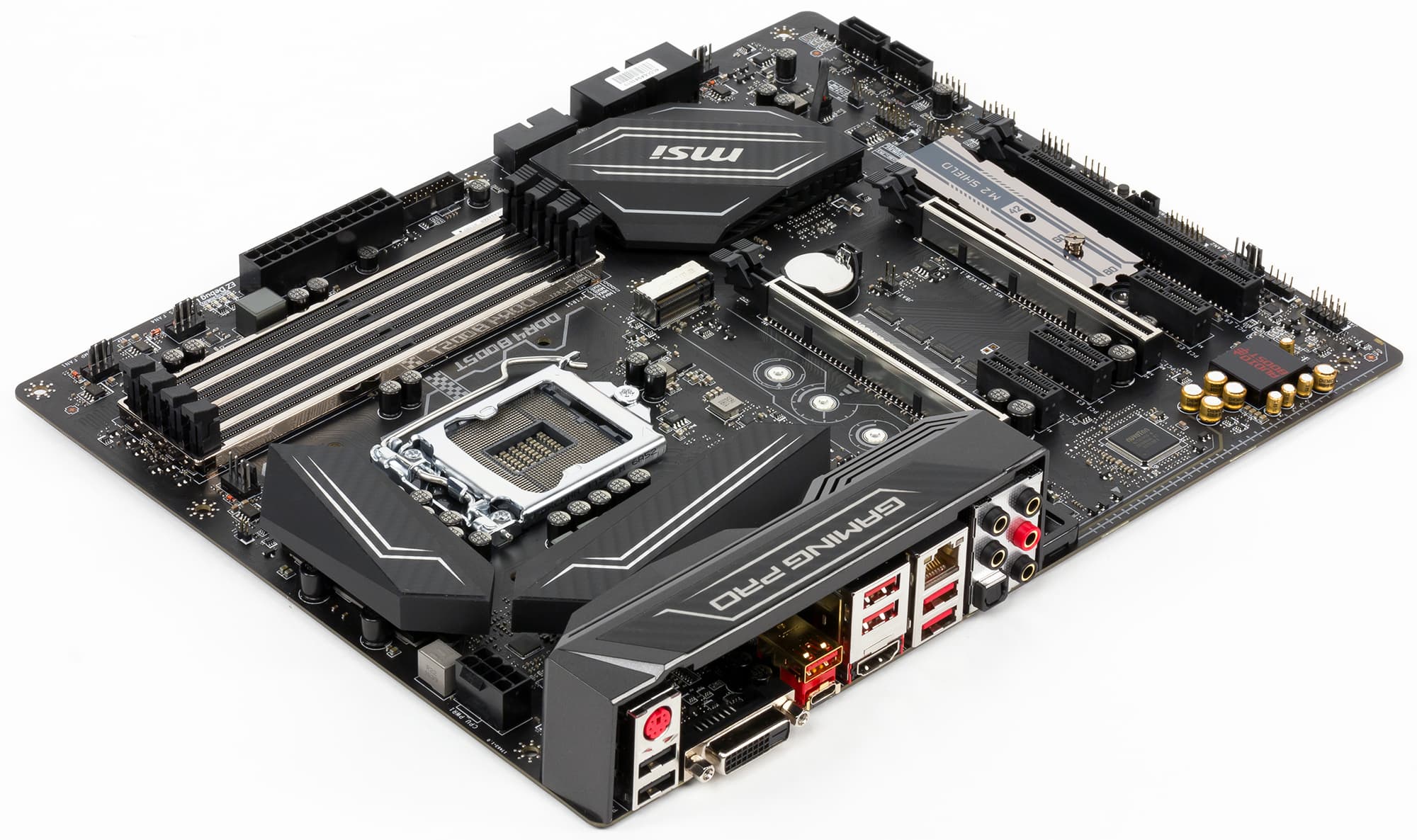

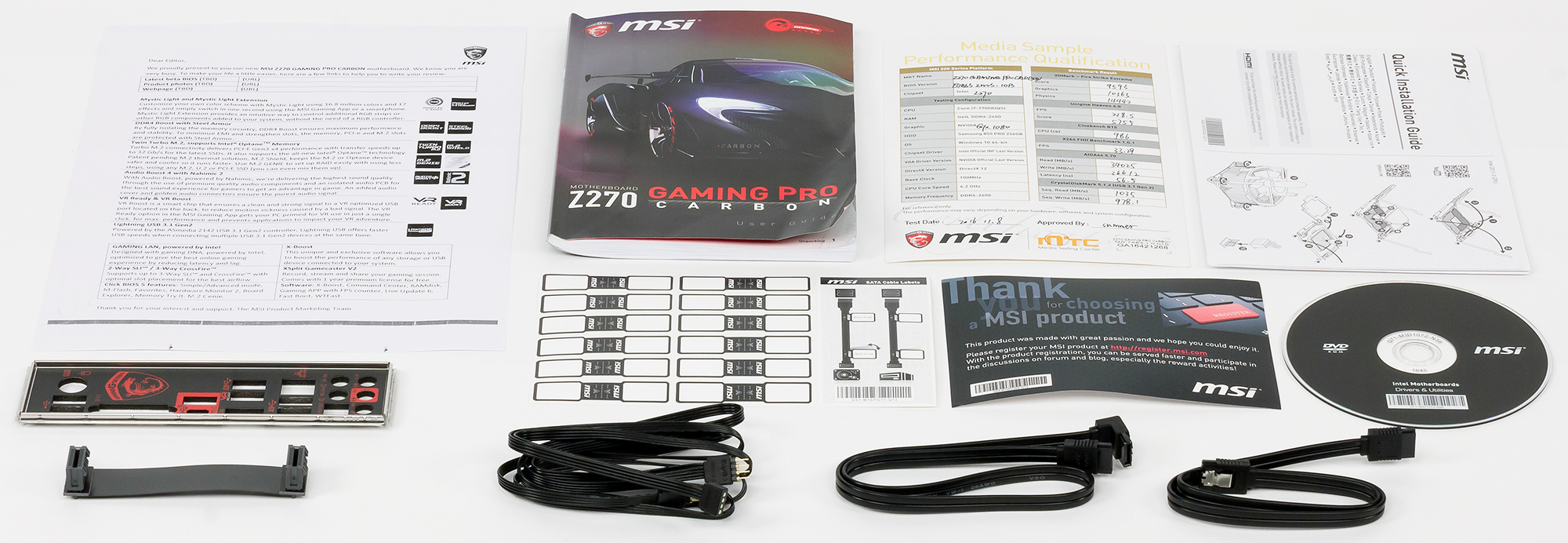

Плата MSI Z270 Gaming Pro Carbon поставляется в небольшой по размерам коробке на которой красноречиво расписаны все достоинства платы. Комплект поставки довольно скромный. Есть лишь руководство пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы и кабель для подключения двух RGB-лент длиной 80 см.


Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z270 Gaming Pro Carbon приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1220
Сетевой контроллер
Intel I219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
Количество USB портов
8 × USB 3.0
2 × USB 3.1 (Type-A, Type-C)
6 × USB 2.0

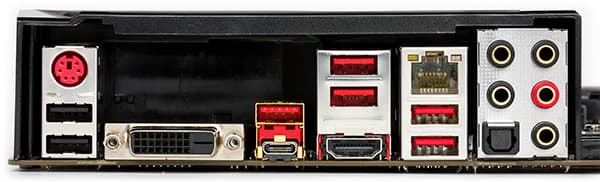

Разъемы на задней панели
1 × HDMI
1 × DVI-D
2 × USB 3.1 (Type-A, Type-C)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа mini-jack
Внутренние разъемы
24-контактный ATX-разъем питания
8-контактный ATX 12 В разъем питания
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
2 разъем для подключения портов USB 3.0
2 разъем для подключения портов USB 2.0
1 разъем для подключения RGB-ленты
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1716681905
Розничные предложения L-1716681905-10

Формфактор

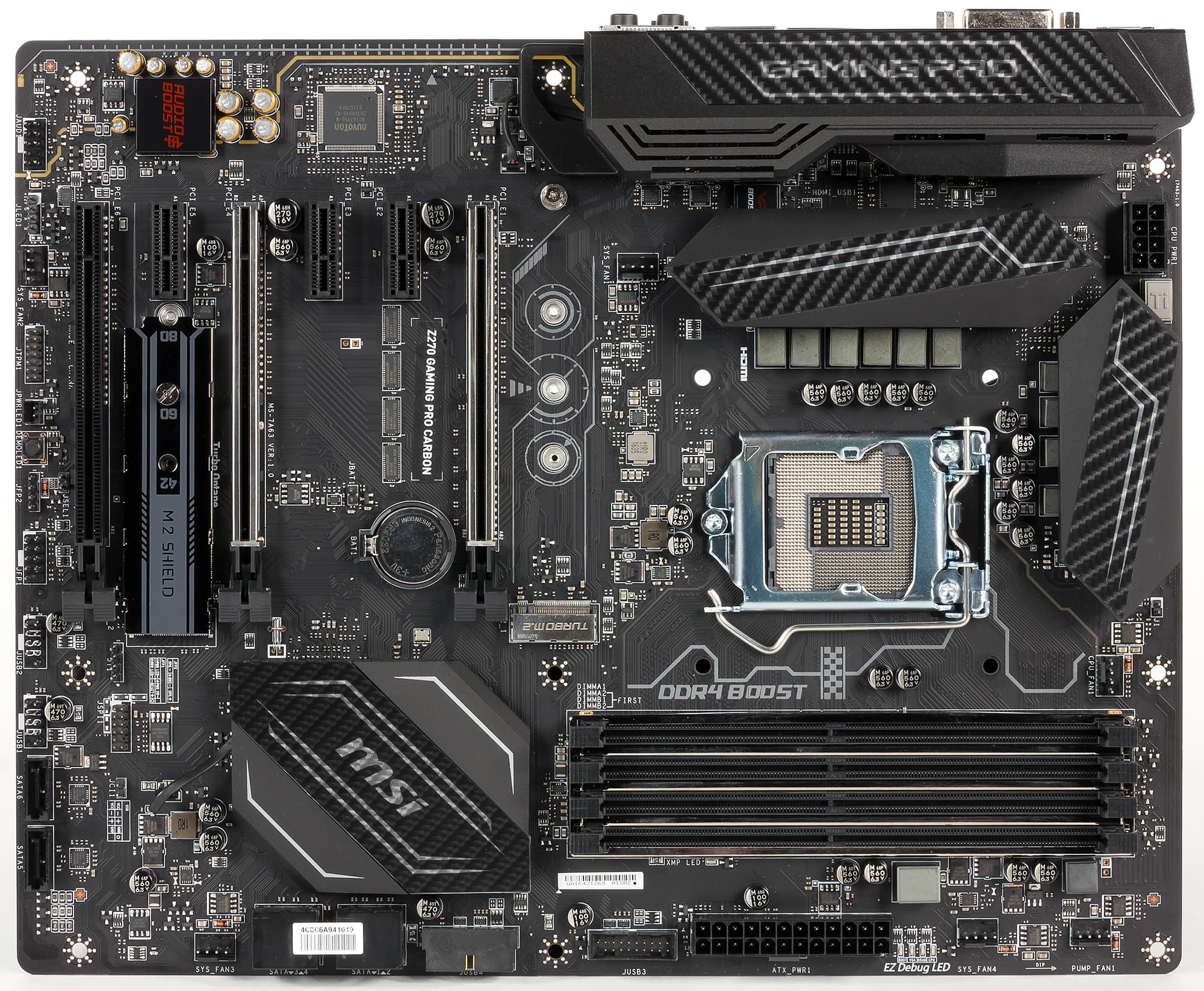

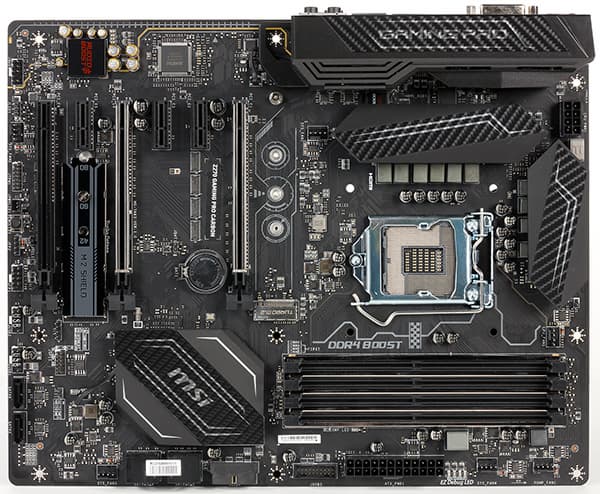

Плата MSI Z270 Gaming Pro Carbon выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

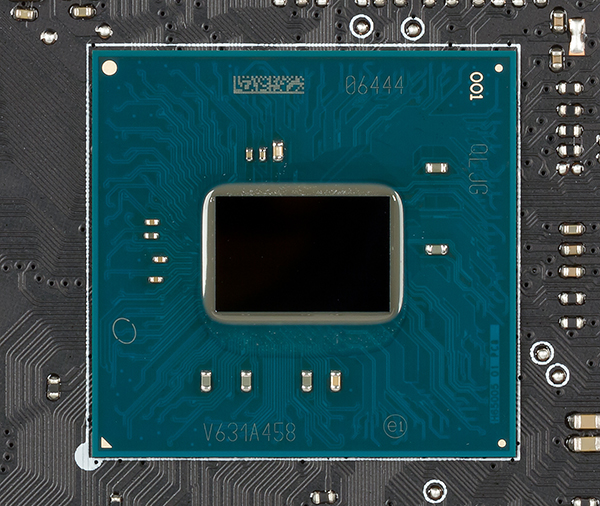

Плата MSI Z270 Gaming Pro Carbon основана на новом чипсете Intel Z270 и поддерживает процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.

Память

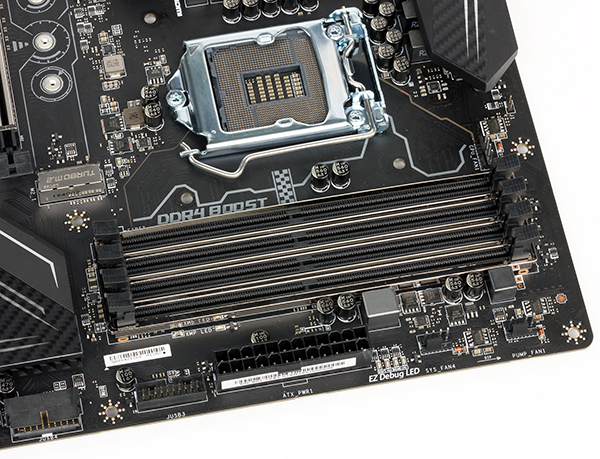

Для установки модулей памяти на плате MSI Z270 Gaming Pro Carbon предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

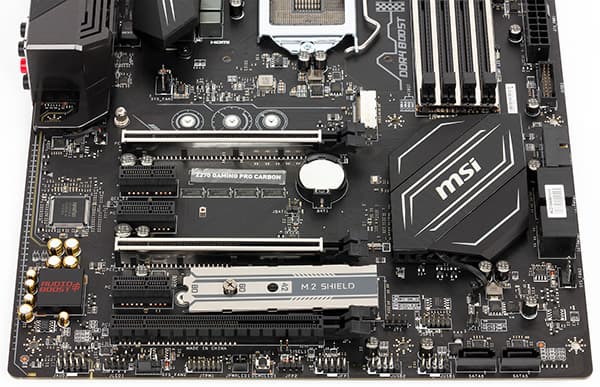

Для установки видеокарт, плат расширения и накопителей на материнской плате MSI Z270 Gaming Pro Carbon имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и два разъема M.2.

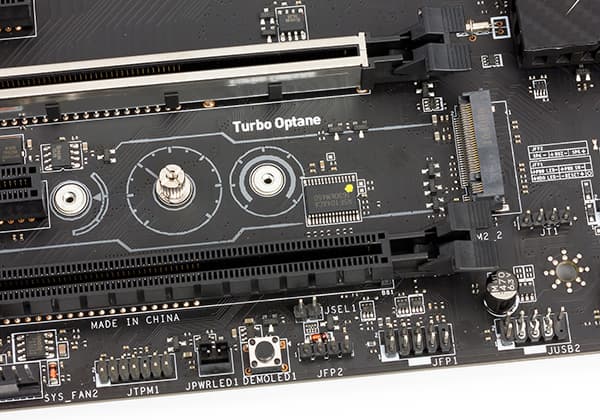

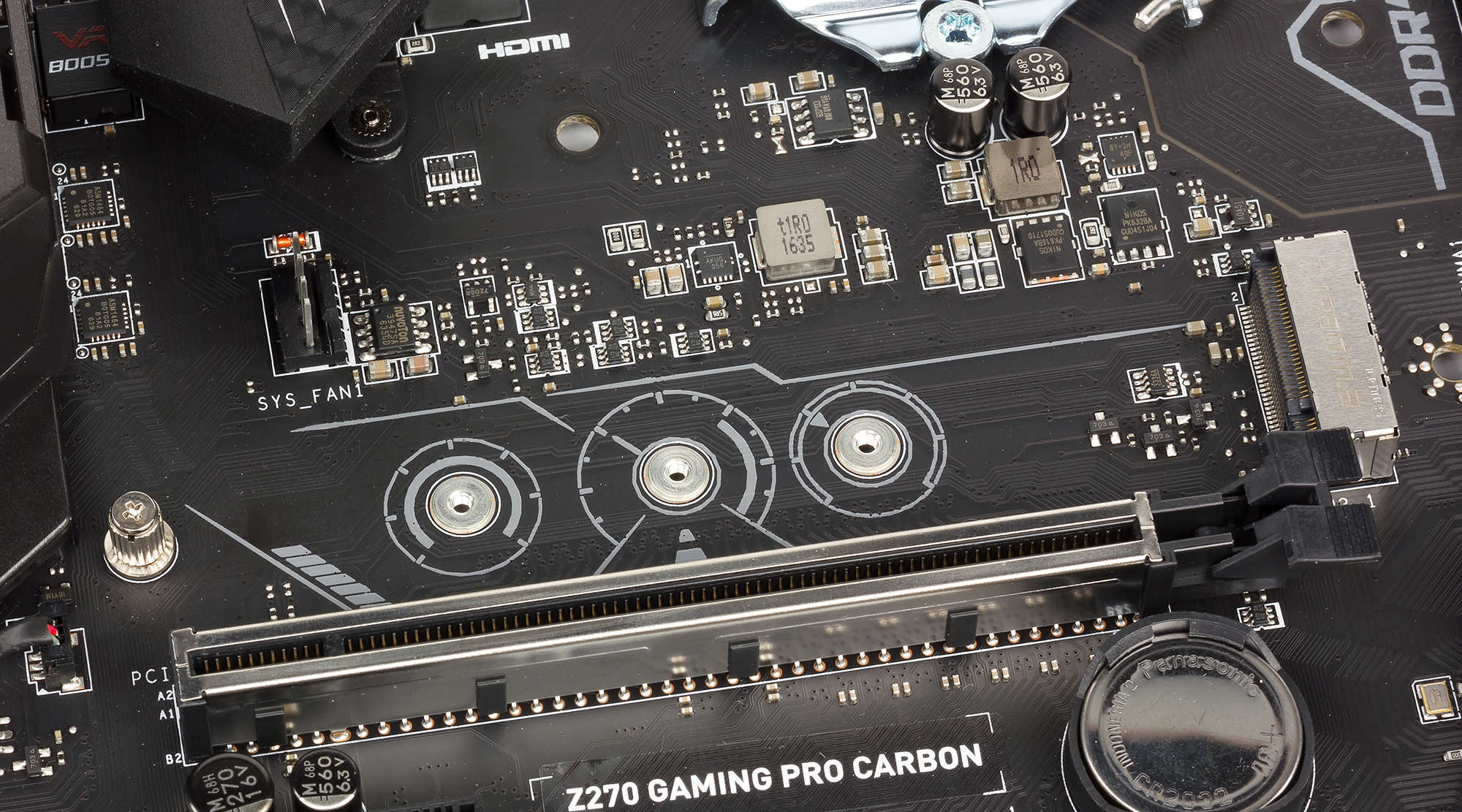

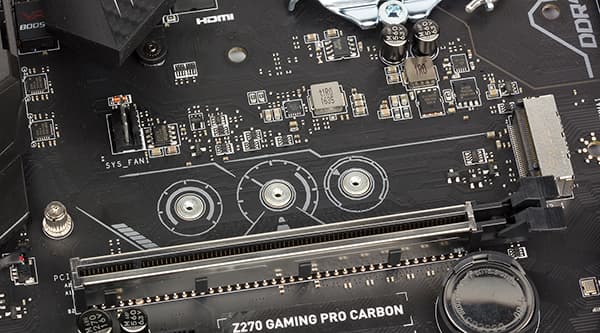

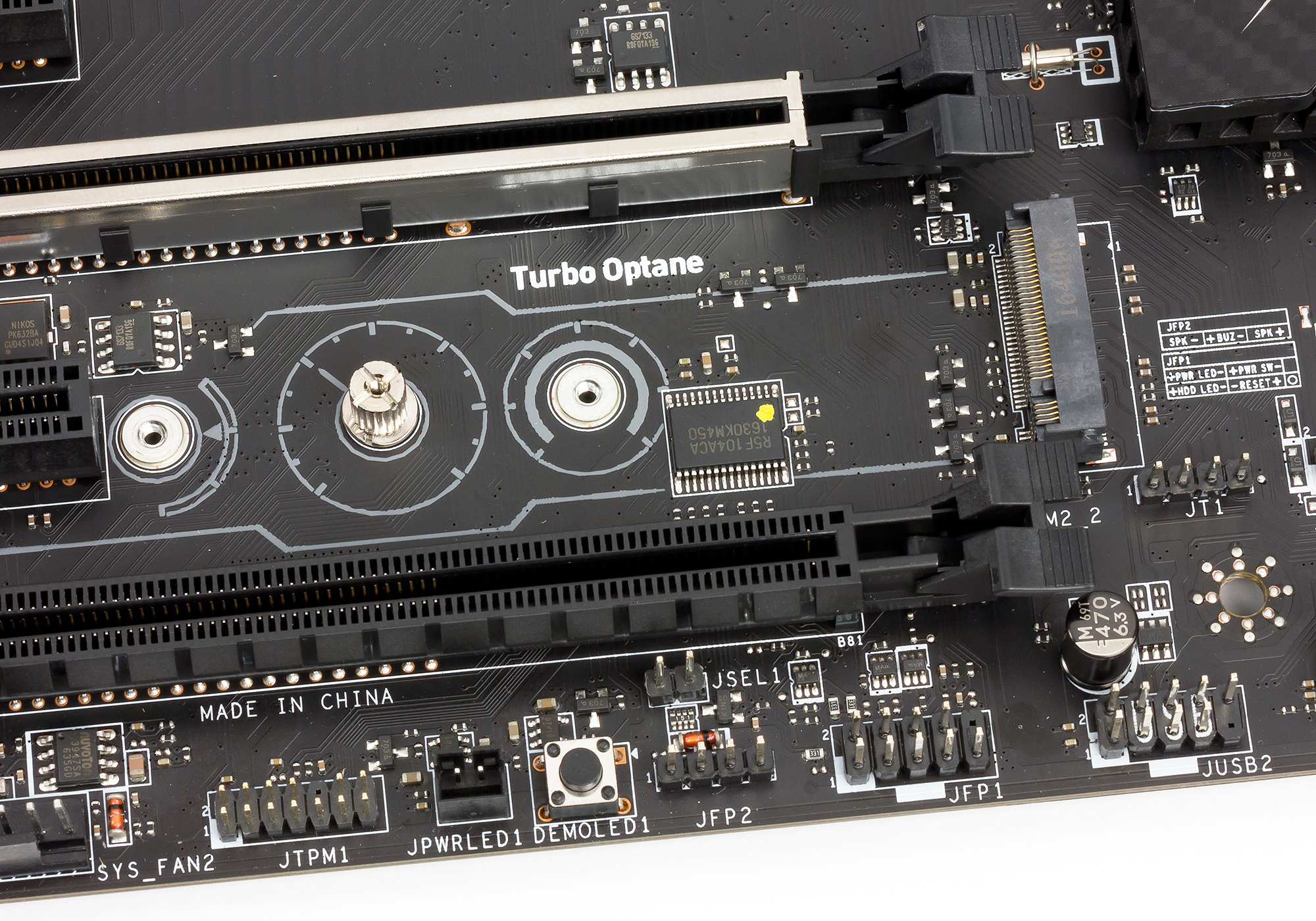

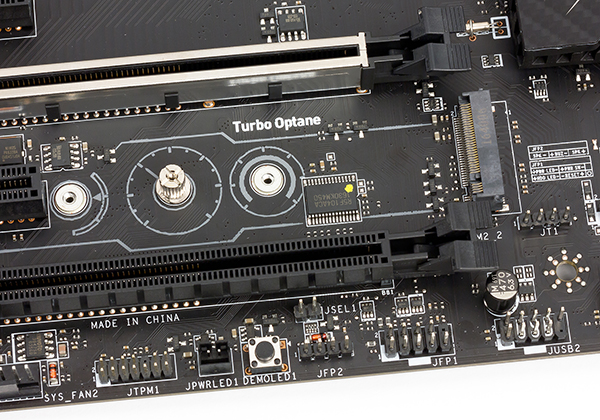

Разъемы M.2 предназначены для установки SSD-накопителей. Оба разъема поддерживают устройства PCIe 3.0 x4 и SATA. Один из разъемов (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280/22110, а другой разъем (M.2_2) позволяет устанавливать накопители типоразмера 2242/2260/2280.


Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть, если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 реализованы через чипсет Intel Z270. Разъемы M.2 также реализованы через чипсет.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DVI-D и HDMI.

SATA-порты

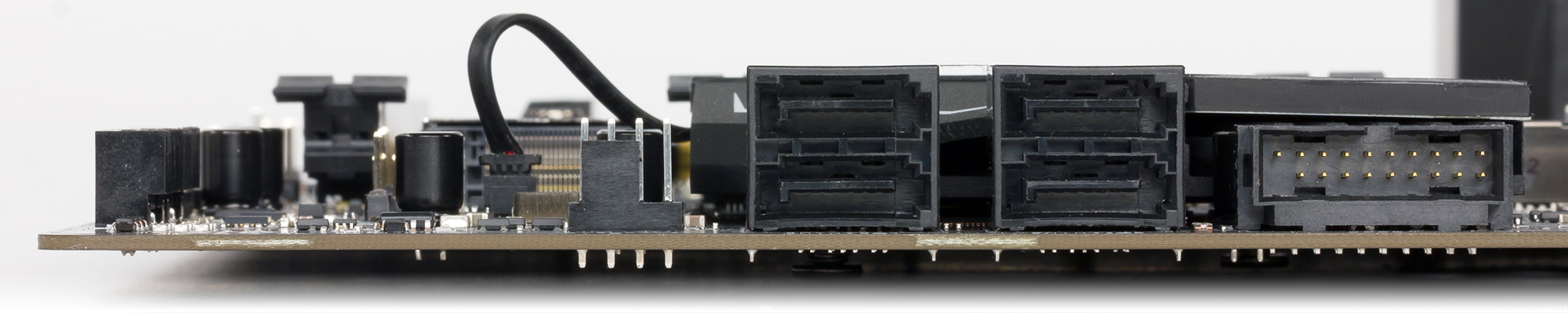

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Два порта SATA 6 Гбит/с сделаны вертикальными.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 2.0 и восемь портов USB 3.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и два разъема USB 2.0.

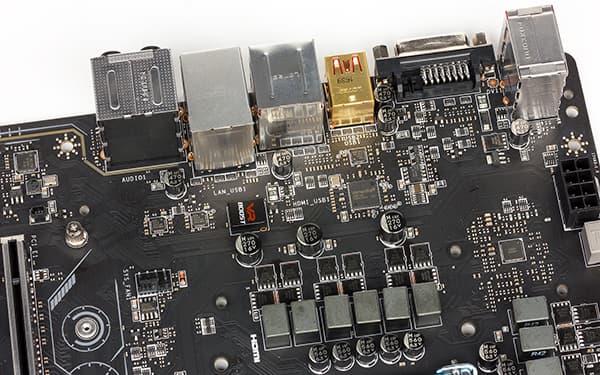

Для портов USB 3.1 на плате используется новый двухпортовый контроллер ASMedia ASM2142, который подключен к чипсету по двум линиями PCIe 3.0.

Два порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате MSI Z270 Gaming Pro Carbon имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.

А теперь посмотрим, как все это реализовано в варианте платы MSI Z270 Gaming Pro Carbon.

На плате имеется слот PCI Express 3.0 x4 и три слота PCI Express 3.0 x1. В совокупности это требует семь чипсетных портов PCIe 3.0. Добавим к этому два разъема M.2 для SSD-накопителей — это еще восемь портов PCIe 3.0. Кроме того, сетевой контроллер и контроллер ASMedia ASM2142 требуют еще трех портов PCIe 3.0. В совокупности получаем, что требуется 18 портов PCIe 3.0. Портов PCIe 3.0 хватает (их может быть 24), но если учесть еще 8 портов USB 3.0 и 6 портов SATA, то общее количество HSIO портов получается равным 32. И это мы еще не учли, что разъемы M.2 поддерживает не только PCIe накопители, но и SATA. Поэтому, что-то с чем-то должно обязательно разделяться.

Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, то есть, если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.

По SATA портам разделяется и разъем M.2_2, но несколько иначе. Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5 и SATA #6 будут недоступны. То есть, в этом режиме два чипсетных порта HSIO конфигурируются как порты PCIe 3.0. Если же в разъем M.2_2 устанавливается SATA-устройство, то порт SATA #5 будет недоступен, а порт SATA #6 будет доступен.

С учетом указанного разделения всего требуется ровно 30 HSIO портов. Это 16 отдельных порта PCIe 3.0, 8 портов USB 3.0 и 4 порта SATA 6 Гбит/с. Еще два HSIO порта могут конфигурироваться либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с.

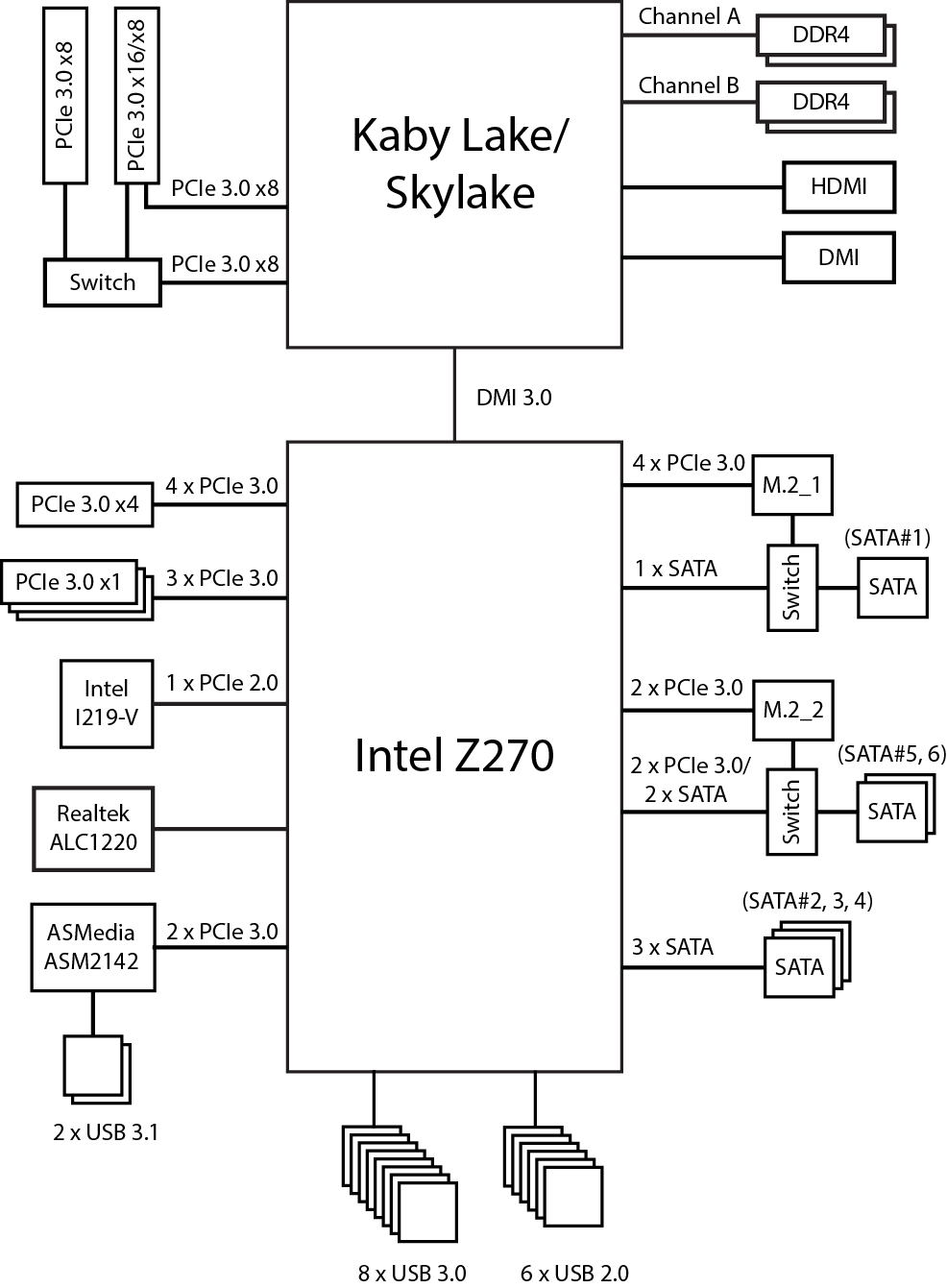

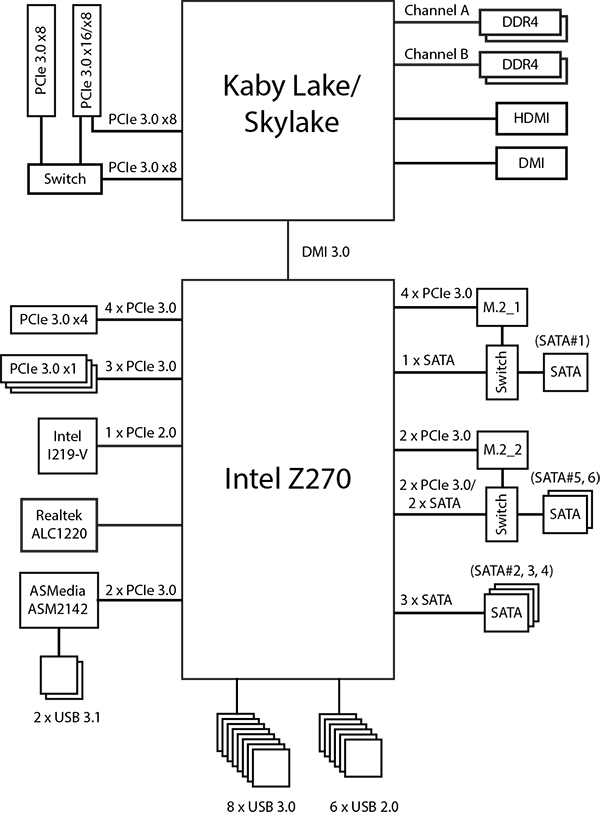

Блок-схема платы MSI Z270 Gaming Pro Carbon показана на рисунке.

Дополнительные особенности

Каких-либо дополнительных особенностей, типичных для топовых игровых решений, на плате MSI Z270 Gaming Pro Carbon нет.

В частности, нет тут ни индикатора POST-кодов, ни отдельных кнопок включения и перезагрузки, и даже нет кнопки ClearCMOS для сброса настроек BIOS.

Вместо кнопки ClearCMOS предусмотрена лишь перемычка, а индикатор POST-кодов частично заменяют светодиодные индикаторы (CPU, DRAM, VGA, BOOT), которые позволяют провести первичную диагностику основных компонентов системы во время ее загрузки.

Кроме того диагностические светодиодные индикаторы есть и у каждого слота памяти, которые загораются в том случае, если в слот памяти установлен модуль памяти. Есть и отдельный светодиодный индикатор XMP-режима работы памяти.

У каждого слота с форм-фактором PCI Express x16 также имеется отдельный светодиодный индикатор, который загорается в том случае, если в слот установлено устройство. Причем для первого слота индикатор загорается красным цветом, если слот работатет в режиме x16 и белым цветом, если слот работает в других режимах (x8, x4).

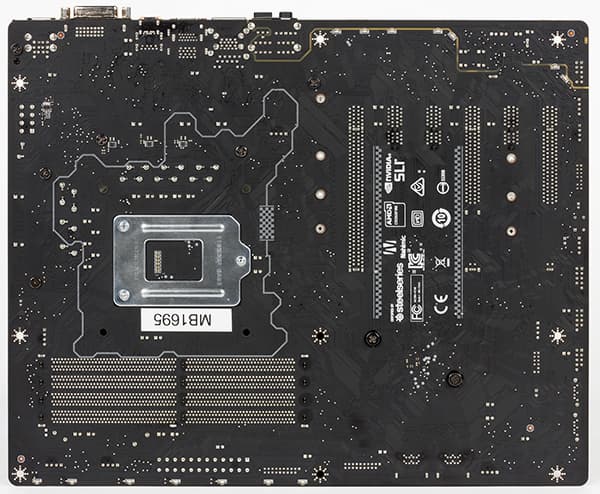

С обратной стороны платы также расположены светодиоды. Они выполняют исключительно декоративную функцию подсветки. Это семь RGB-светодиодов по краю платы вблизи 24-контактного разъема питания и ряд светодиодов, подсвечивающих полупрозрачную полосу, выделяющую зону аудиотракта.

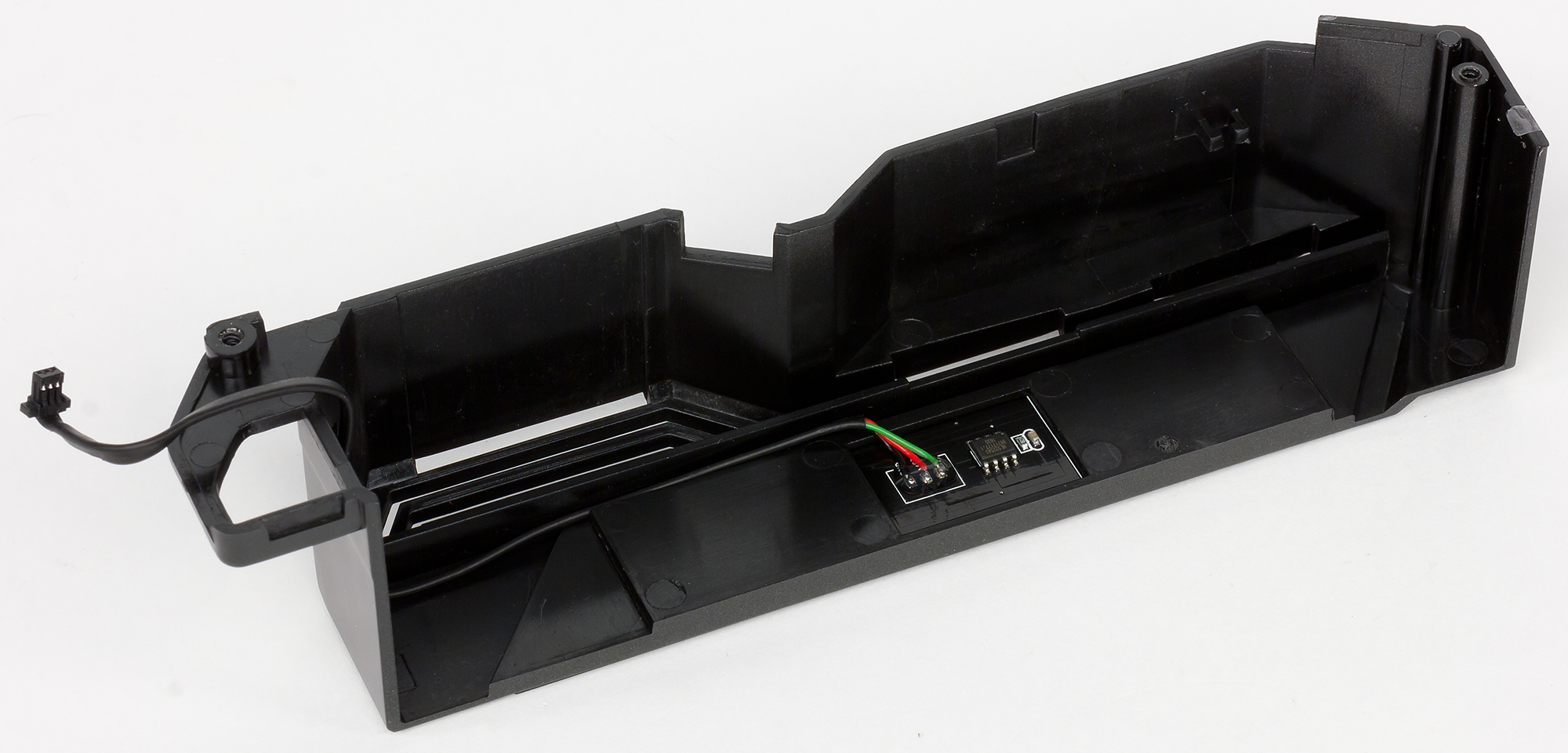

Радиатор на чипсете и пластиковый чехол, закрывающий заднюю панель платы с разъемами, также имеют встроенные подсветки. На радиаторе чипсета подсвечивается надпись MSI, а на пластиковом чехле — подсвечивается надпись Gaming Pro.

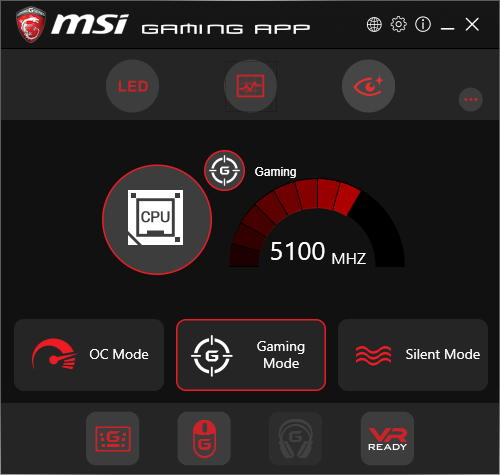

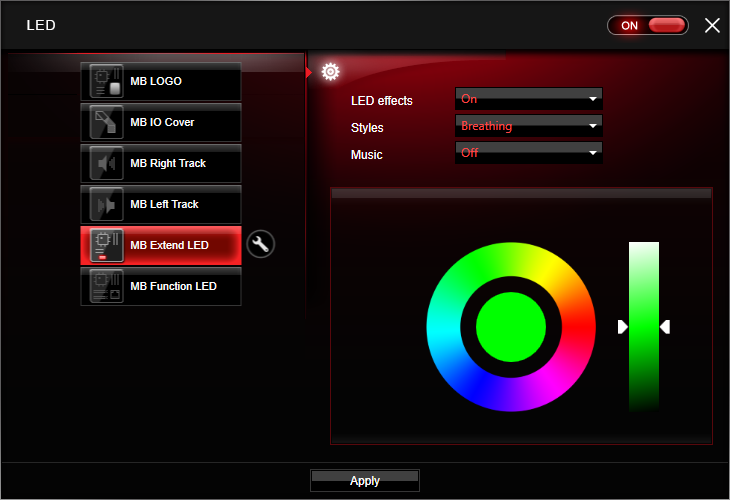

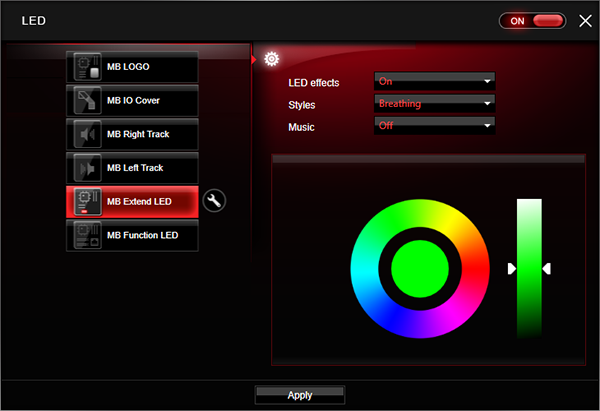

С использованием утилиты MSI Gaming App можно настраивать цвет всех RGB-светодиодов на плате и даже выбирать одну из 16 схем из свечения (постоянное свечение, дыхание, радуга и т.д.).

Утилита MSI Gaming App имеет и множество других возможностей. В частности, можно программировать макросы на клавишах, назначать горячие клавиши, калибровать мышь, реализовывать разгон процессора и многое другое.

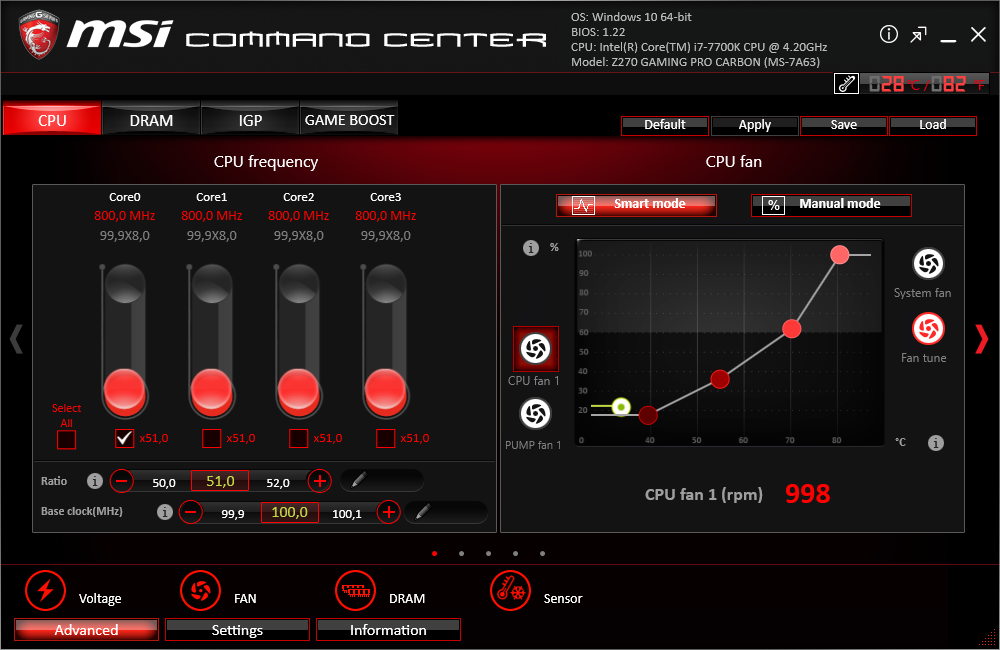

Что касается разгона, то его лучше производить либо через UEFI BIOS, либо с использованием утилиты MSO Command Center. Данная утилита, кроме того, позволяет производить и настройку скоростных режимов вентиляторов.

Есть на плате и специальный разъем для подключения светодиодной ленты (в комплект не входит).

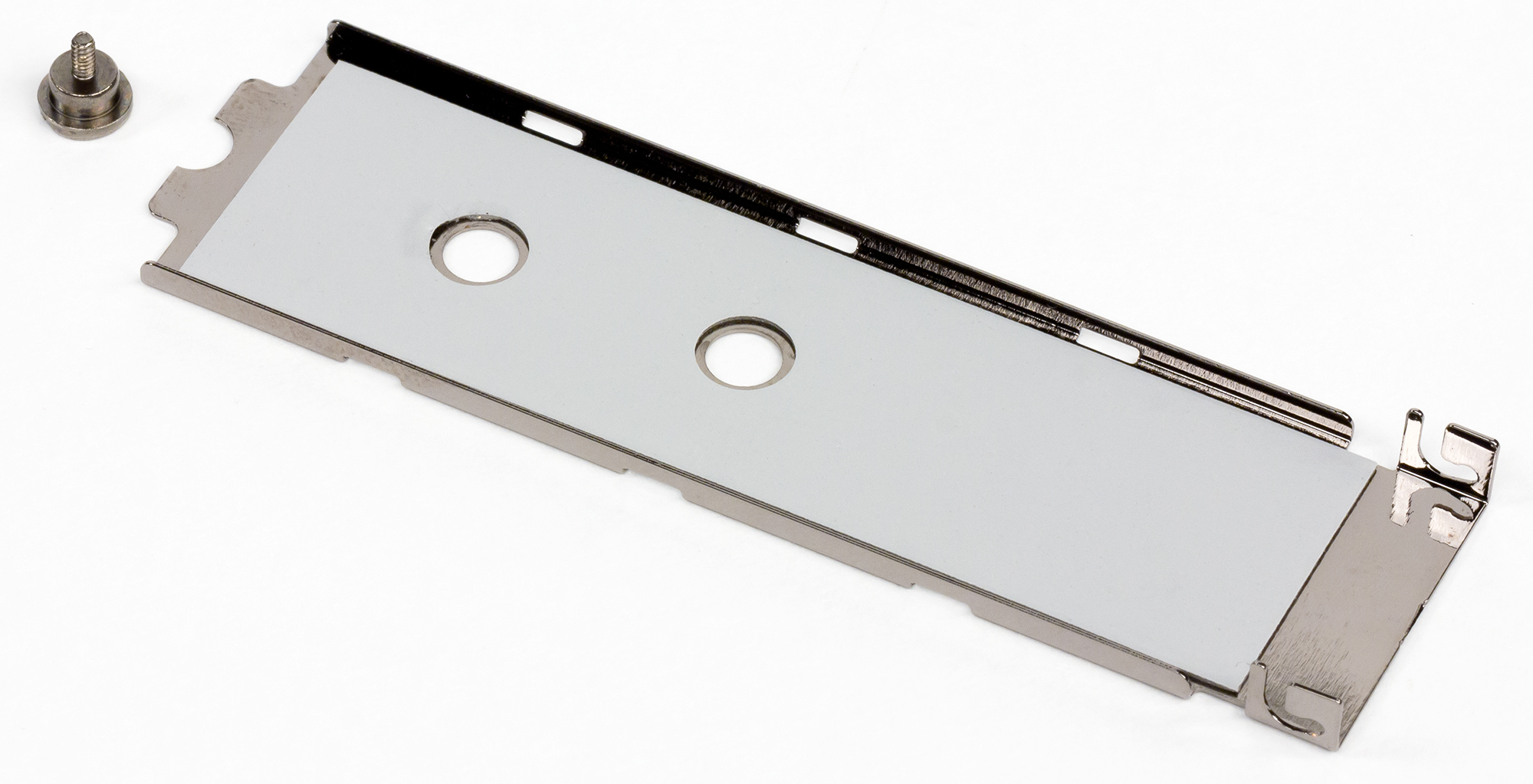

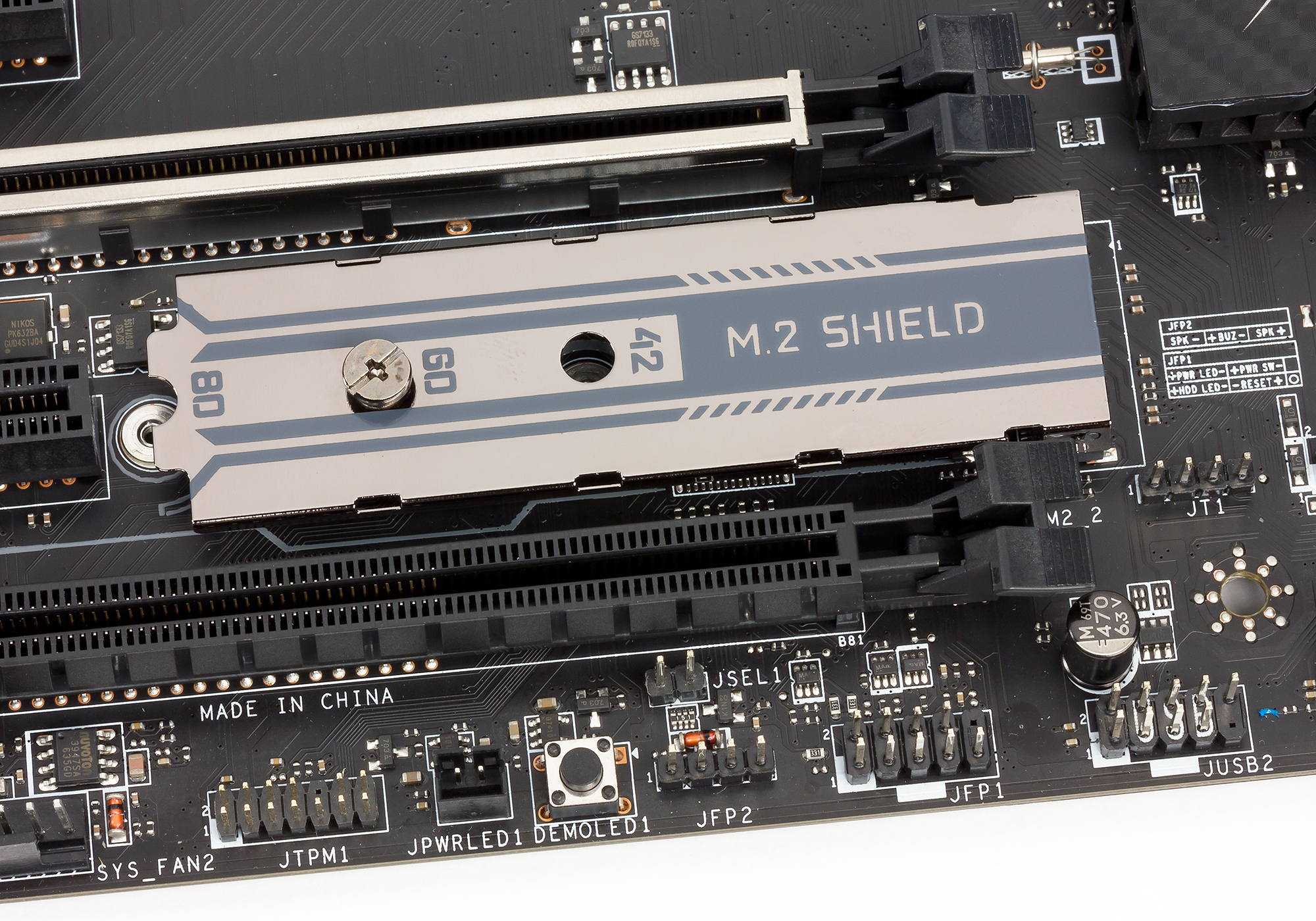

Еще одна особенность платы — это наличие металлических кожухов на двух разъемах PCI Express x16. Кроме того, разъем M.2_2 также имеет металлических кожух, а разъем M.2_1 имеет даже специальную металлическую пластину, которая закрывает вставленный в него накопитель.


Есть металлический кожух и на слотах памяти.

Конечно, наличие таких металлических кожухов, это красиво. Имеет ли это практический смысл — вопрос спорный. На наш взгляд, это просто декоративный элемент и не более того.

И напоследок, буквально одно замечание относительно названия платы. Несмотря на наличие слова Carbon в названии платы и различных рекламных заявлений, никакого карбонового покрытия текстолит этой платы (как и всех других плат серии Gaming Pro Carbon) не имеет. В данном случае Carbon вообще ничего не означает. Просто красивое слово в названии. С таким же успехом можно было назвать Diamond или Gold.

Система питания

Как и большинство плат, модель MSI Z270 Gaming Pro Carbon имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

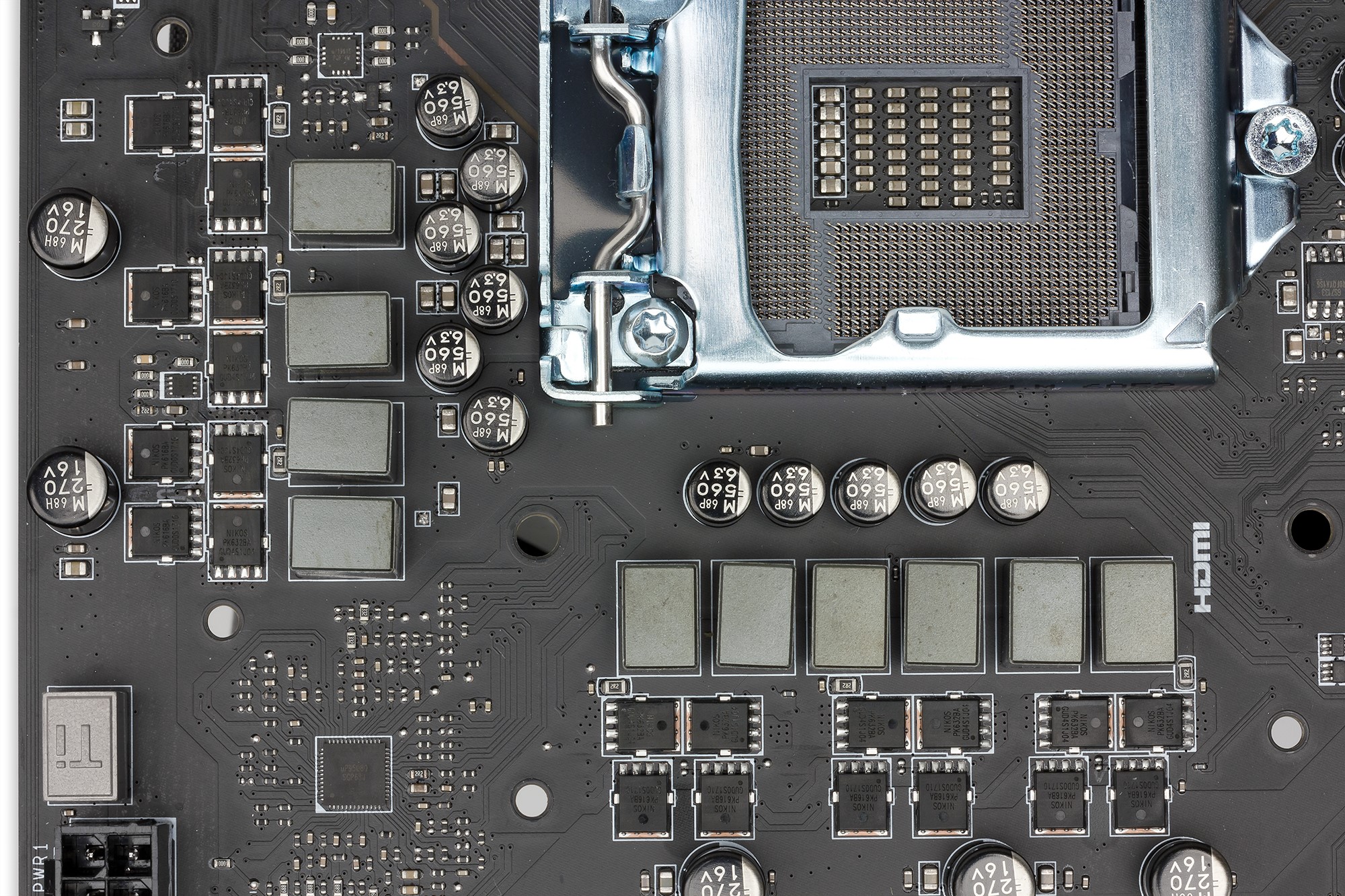

Регулятор напряжения питания процессора на плате является 10-канальным и основан на 5-фазном (3+2) PWM-контроллере UPI Semiconductor uP9508. Для получения 10 каналов питания используются удвоители фаз UPI Semiconductor uP1961 (они расположены с обратной стороны платы). В каждом каналы питания используется пара MOSFET-транзисторов NIKOS PK6328A и PK616BA.

Система охлаждения

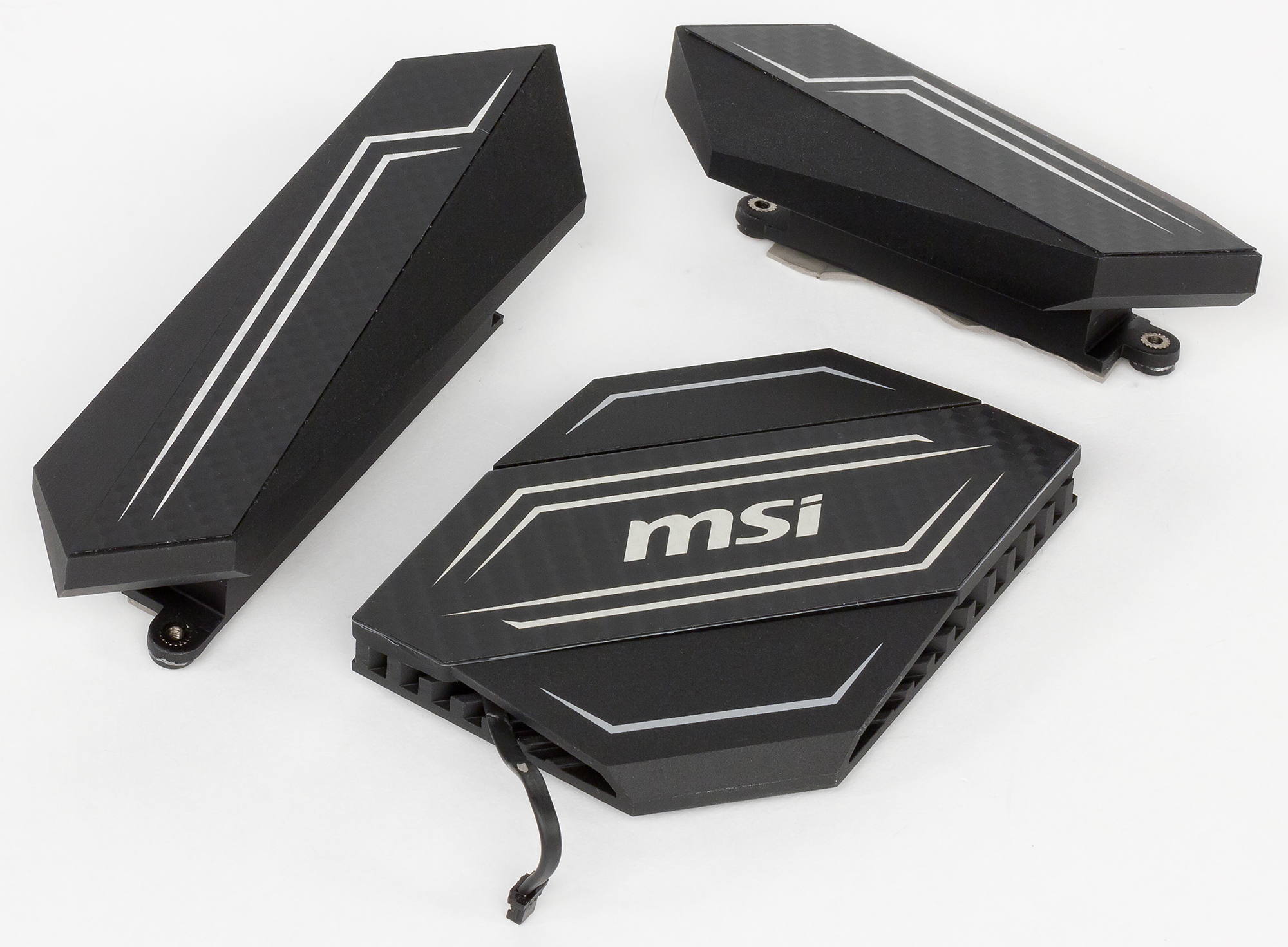

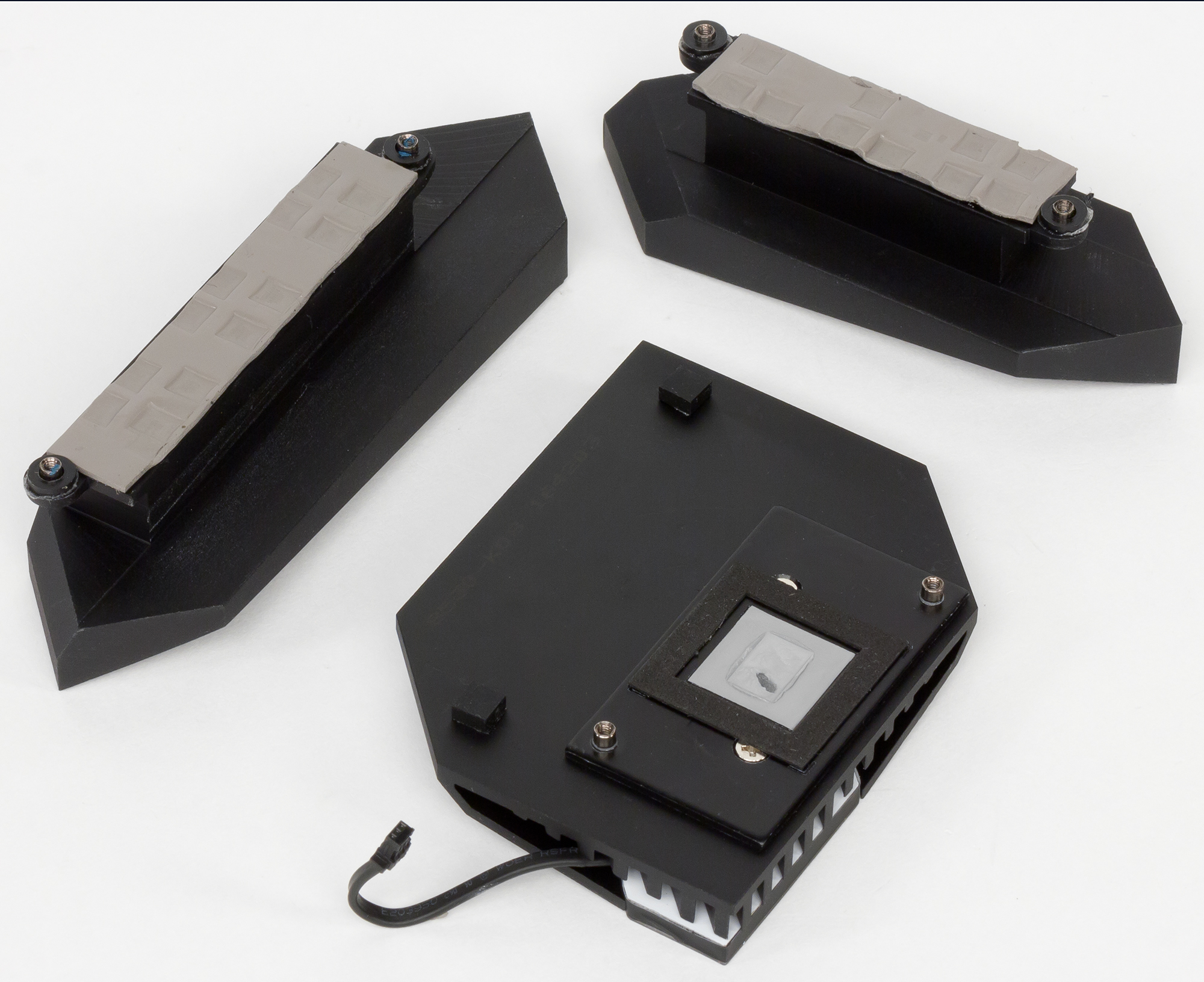

Система охлаждения платы MSI Z270 Gaming Pro Carbon состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов. Один разъем предназначен для вентилятора кулера процессора, еще четыре — для дополнительных корпусных вентиляторов. Есть и специальный разъем для подключения помпы системы водяного охлаждения.

Аудиоподсистема

Аудиоподсистема платы MSI Z270 Gaming Pro Carbon основана на новом HDA-аудиокодеке Realtek ALC1220.

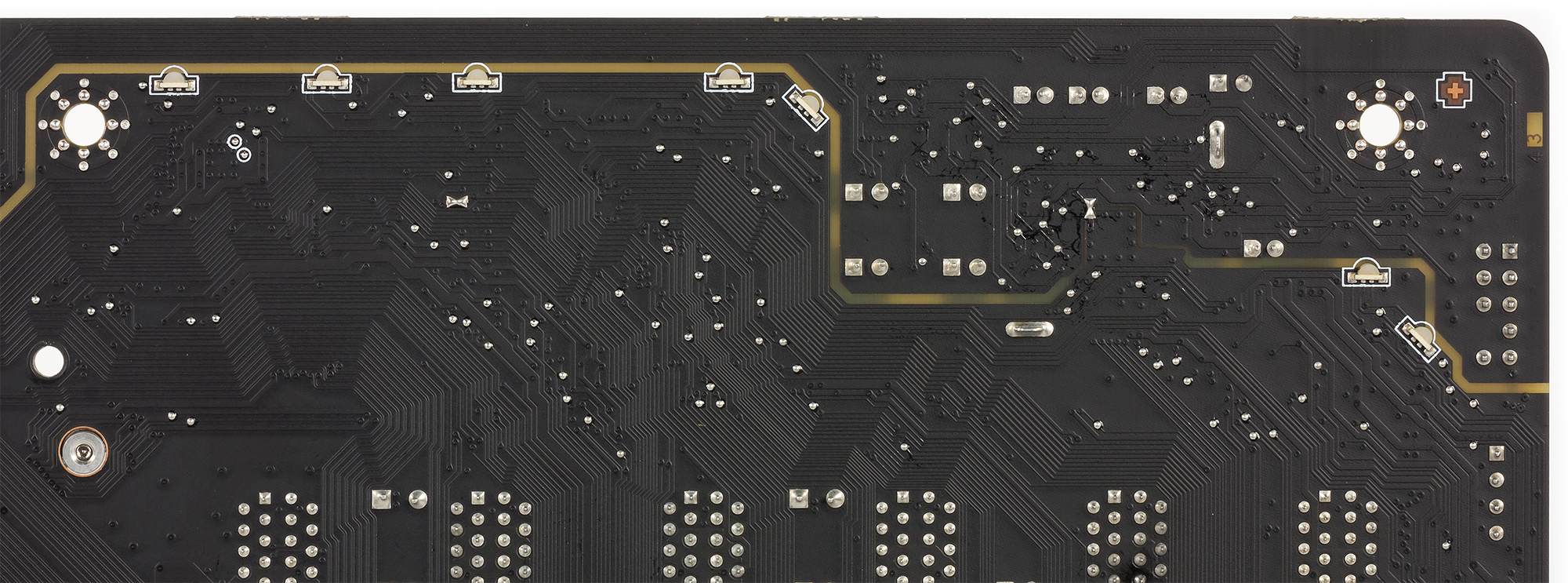

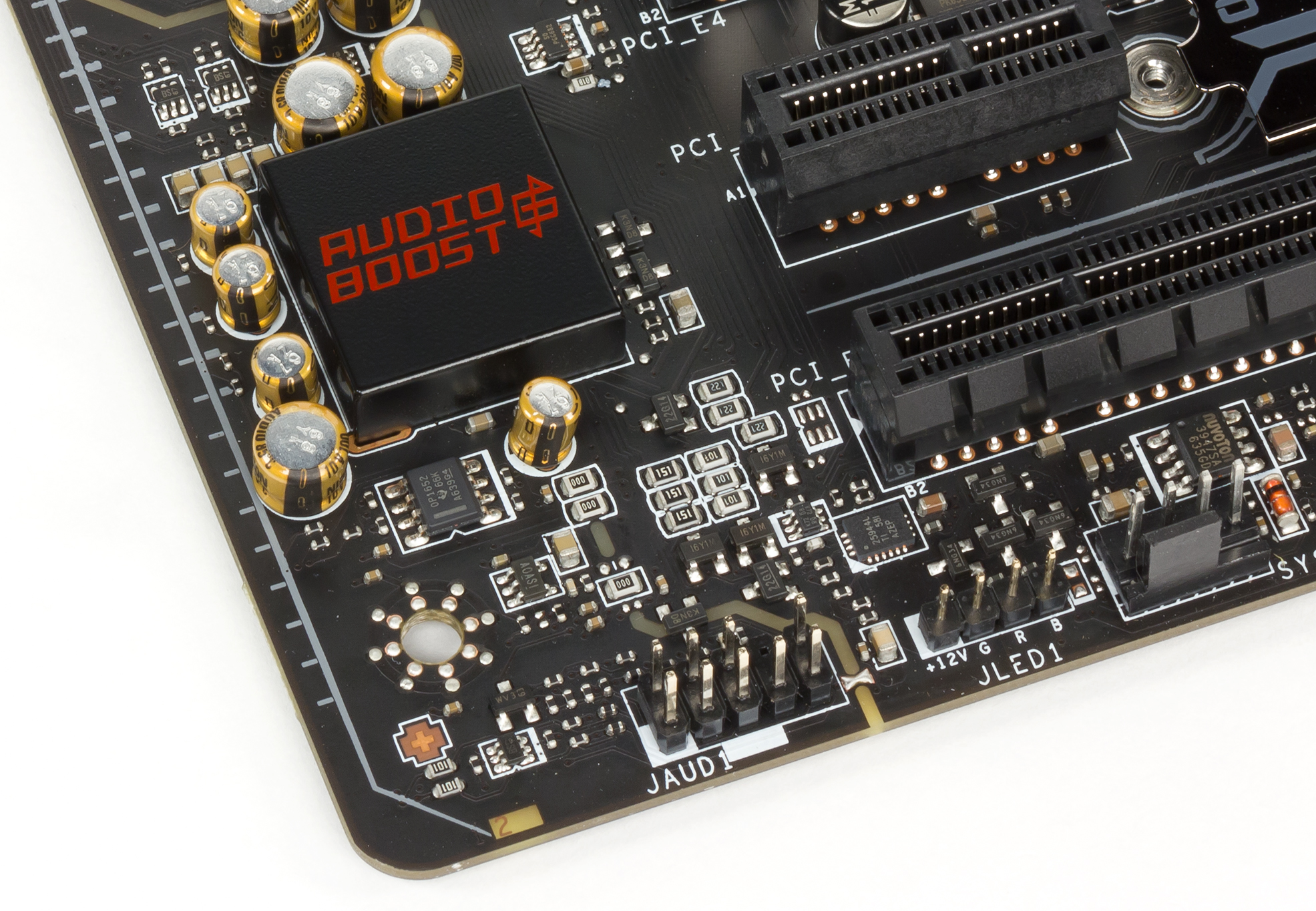

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате получил оценку "Очень хорошо" . Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,06, −0,04
Отлично
Уровень шума, дБ (А)
−84,9
Хорошо
Динамический диапазон, дБ (А)
84,8
Хорошо
Гармонические искажения, %
0,0031
Очень хорошо
Гармонические искажения + шум, дБ(A)
−78,5
Посредственно
Интермодуляционные искажения + шум, %
0,014
Очень хорошо
Взаимопроникновение каналов, дБ
−78,7
Очень хорошо
Интермодуляции на 10 кГц, %
0,012
Очень хорошо
Общая оценка
Очень хорошо

Вообще, у нас уже была возможность протестировать несколько плат с новым кодеком Realtek ALC1220 и во всех случаях был получен отличный результат. Поэтому, результат для платы MSI Z270 Gaming Pro Carbon немного разочаровывает. Мы надеялись получить отличный результат. То есть, скажем так: бывает и лучше.

UEFI BIOS

Каких-либо существенных отличий UEFI BIOS платы MSI Z270 Gaming Pro Carbon от UEFI BIOS других плат компании MSI мы не обнаружили ни в плане возможностей по настройке, ни в плане интерфейса. Это все тот же MSI Click BIOS 5.

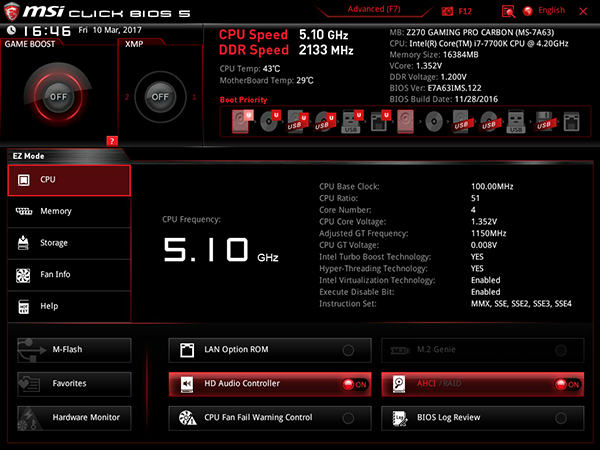

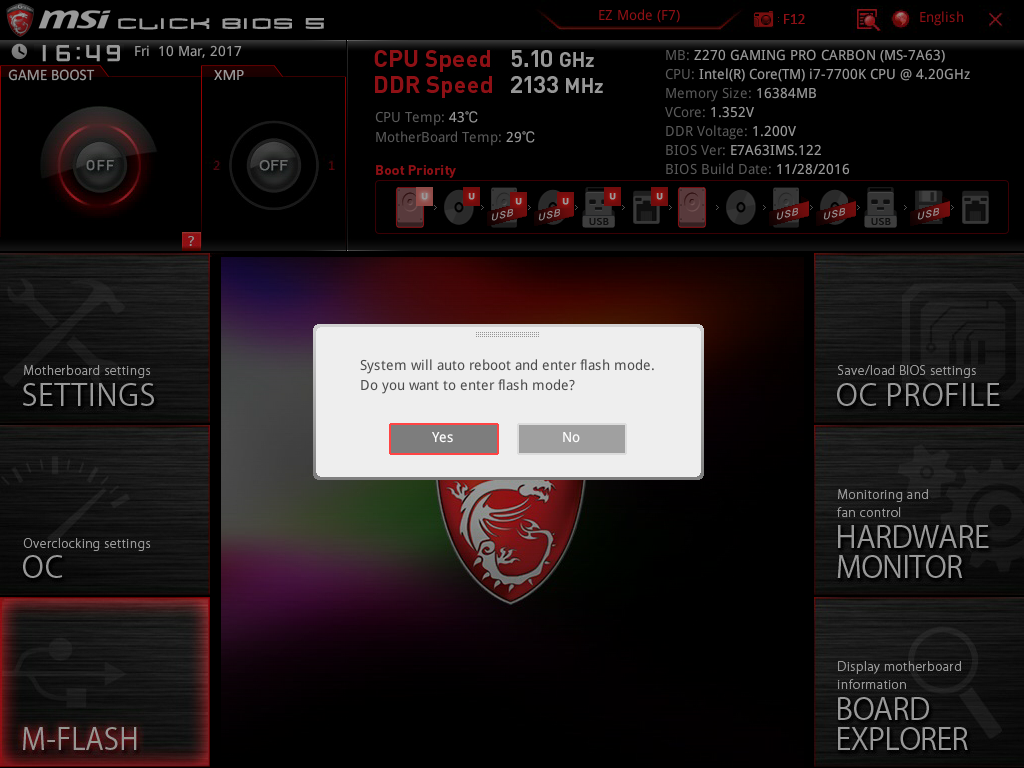

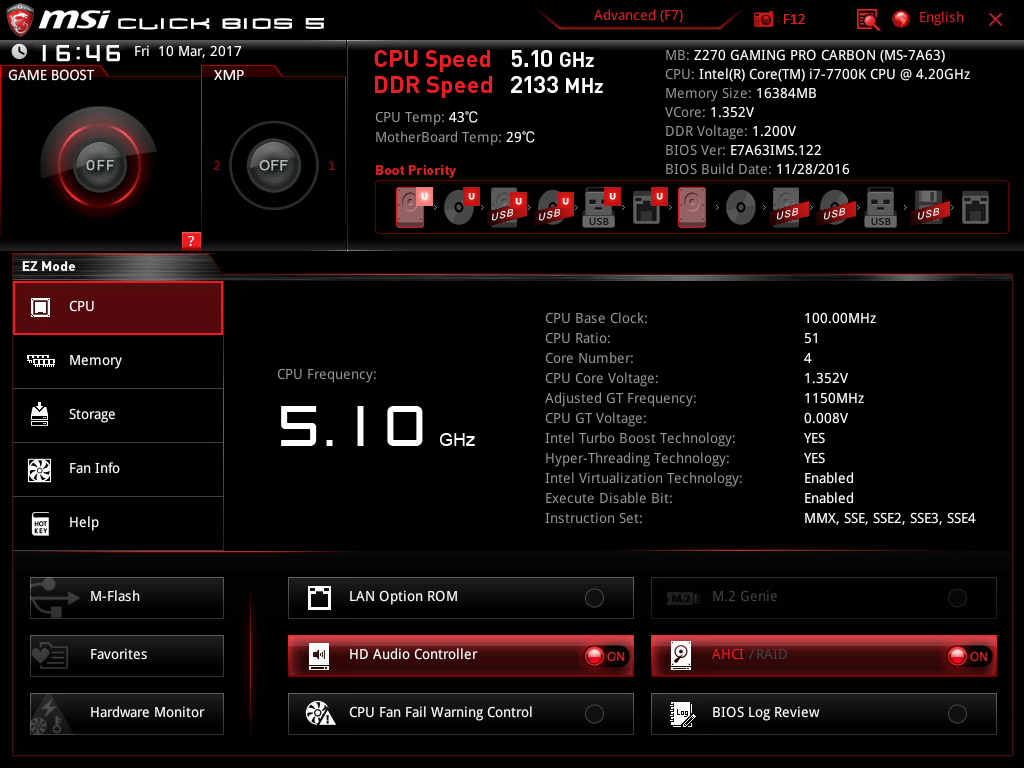

UEFI BIOS имеет два режима отображения: EZ Mode и Advanced. В режиме EZ Mode позволяет получить информацию о системе и произвести лишь базовую настройку.

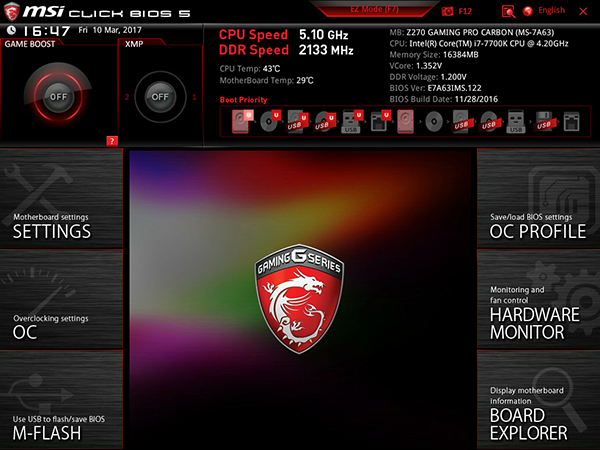

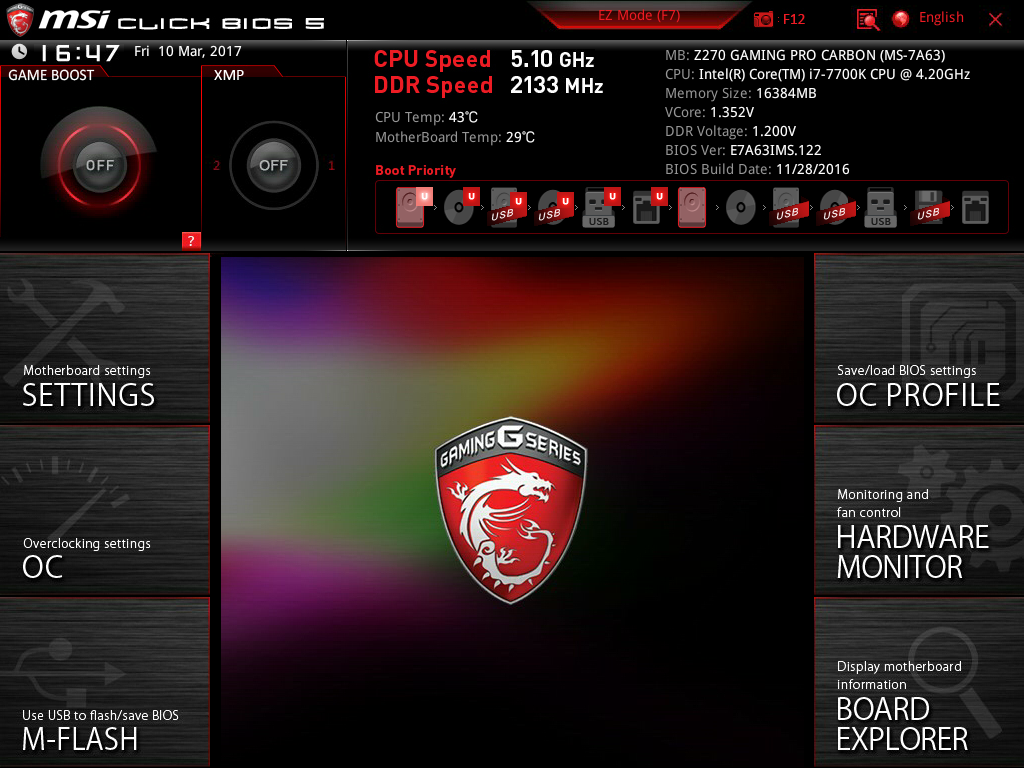

Режим Advanced позволяет более тонко настроить систему. На главном экране выводится основная информация о плате, процессоре и оперативной памяти, а также данные о температуре. Есть меню выбора загрузочного устройства и кнопки Game Boost и XMP для быстрого разгона системы. С главного экрана можно попасть в шесть подразделов: Settings, OC, M-Flash, OC-Profile, Hardware Monitor и Board Explorer.

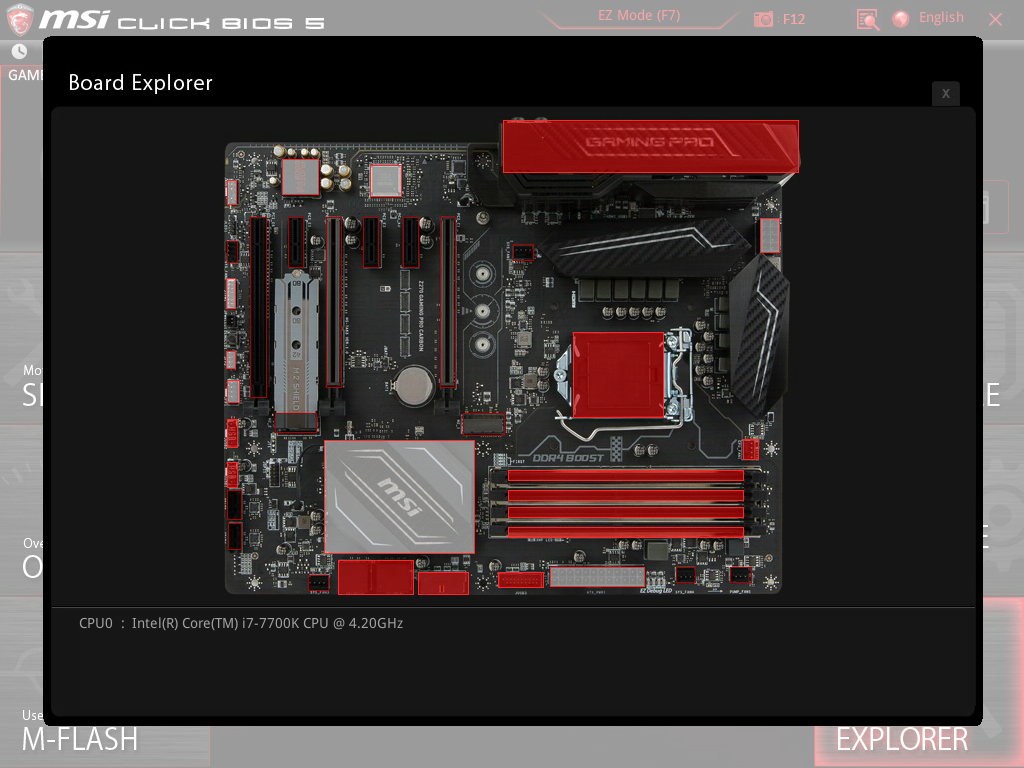

Подраздел Board Explorer является исключительно информативным. В этом подразделе представлено графическое изображение платы, и при наведении курсора мышки на определенные элементы отображается название этого элемента и его назначение. Красиво, но бесполезно.

Подраздел M-Flash используется для сохранения и обновления UEFI BIOS с флэш-накопителя.

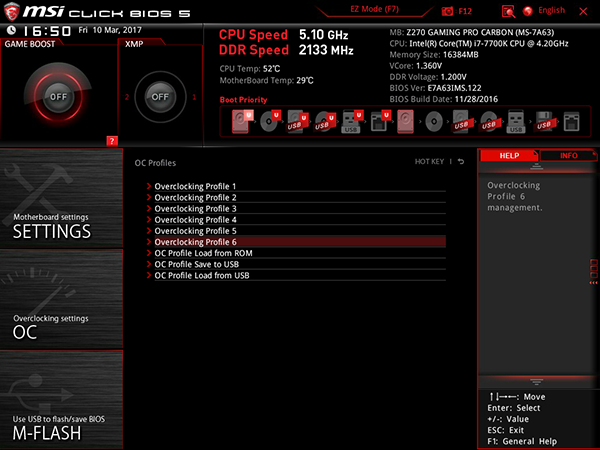

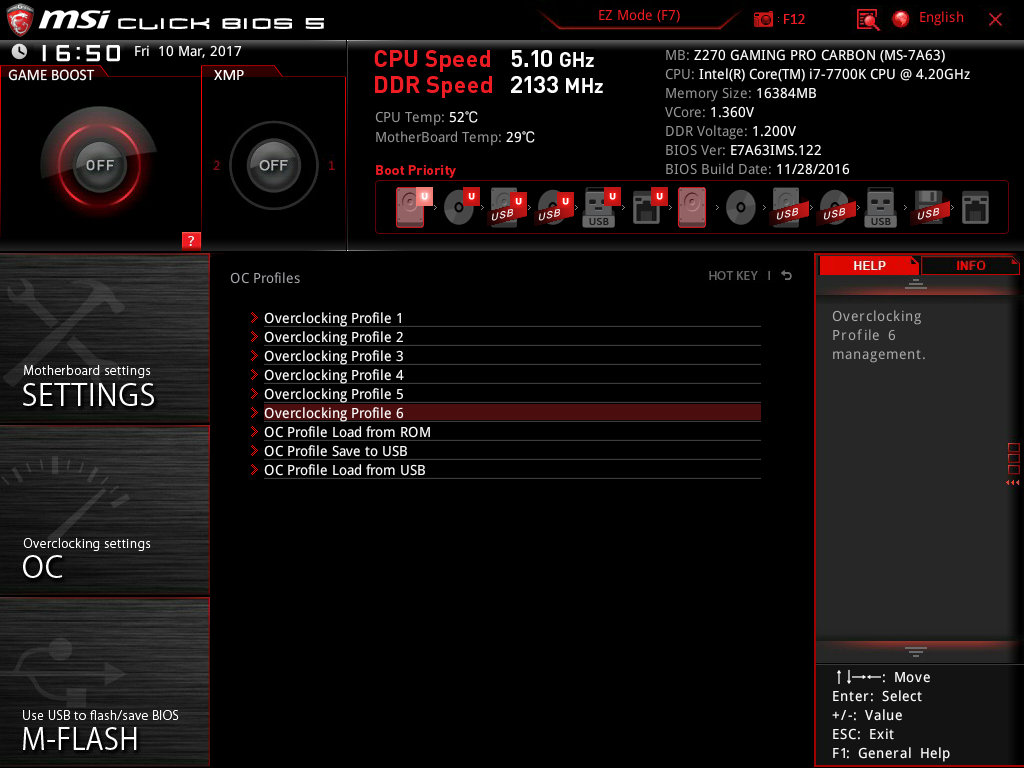

OC Profile позволяет сохранить и загрузить до шести профилей разгона во флэш-памяти, а также работать с файлами профилей на внешних накопителях.

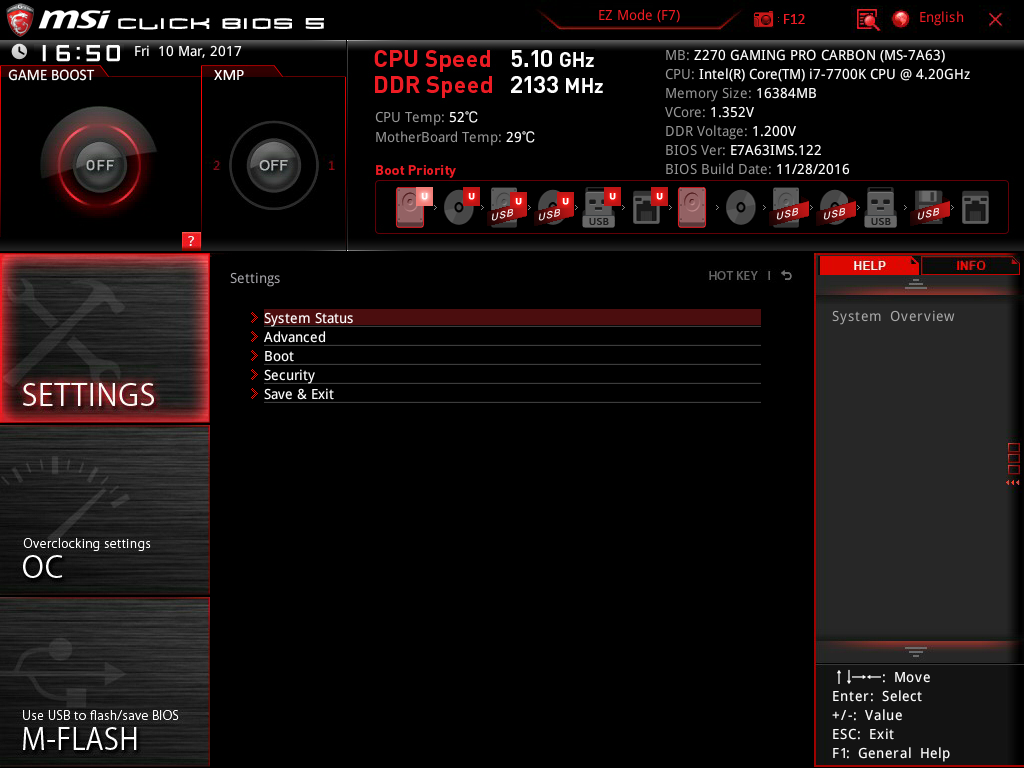

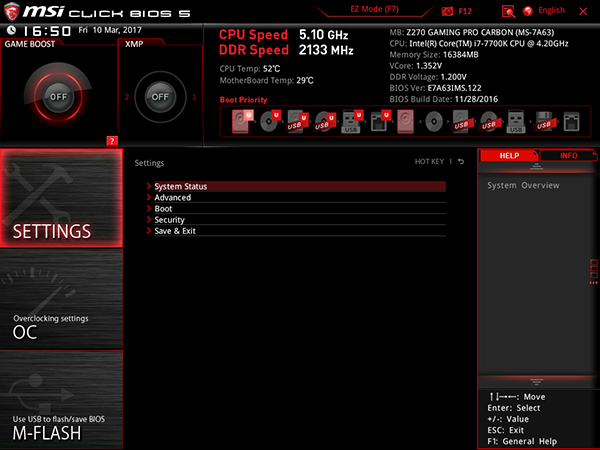

Подраздел Settings включает в себя еще пять отдельных групп настроек:

  • System Status — установка даты и времени, просмотр подключенных по SATA устройств и информации DMI;
  • Advanced — основная группа с настройками системы, управление контроллерами графики, SATA и USB, отключение сети и звука, настройка фирменных технологий Intel, управление питанием и т.д.;
  • Boot — выбор порядка опроса загрузочных устройств, установка опций загрузки системы, включение режима GO2BIOS (автоматический вход в BIOS при удержании кнопки включения ПК);
  • Security — установка паролей;
  • Save & Exit — запись изменений, выход, сброс настроек, загрузка с выбранного устройства или в EFI Shell.

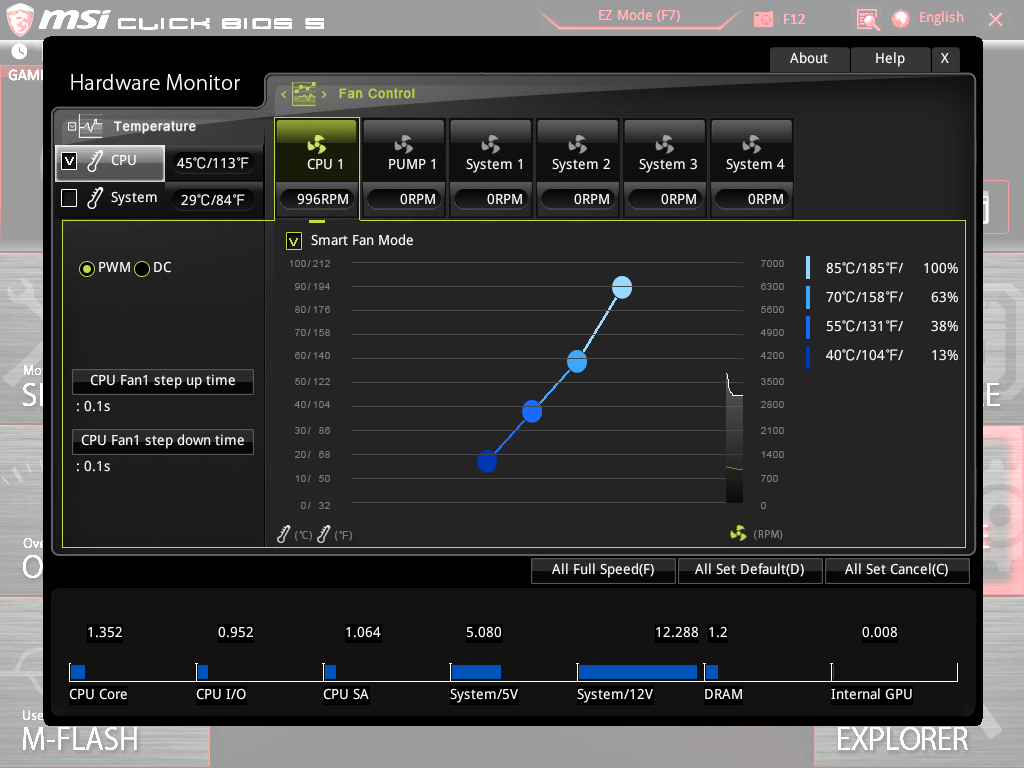

Подраздел Hardware Monitor предназначен для контроля температуры процессора процессора и системы, скорости вращения подключенных вентиляторов и напряжений. Кроме того, в этом же подразделе можно настроить скоростной режим вентиляторов по четырем точкам на графике зависимости скорости вращения от температуры процессора или системы. Причем производимые изменения сразу же вступают в силу.

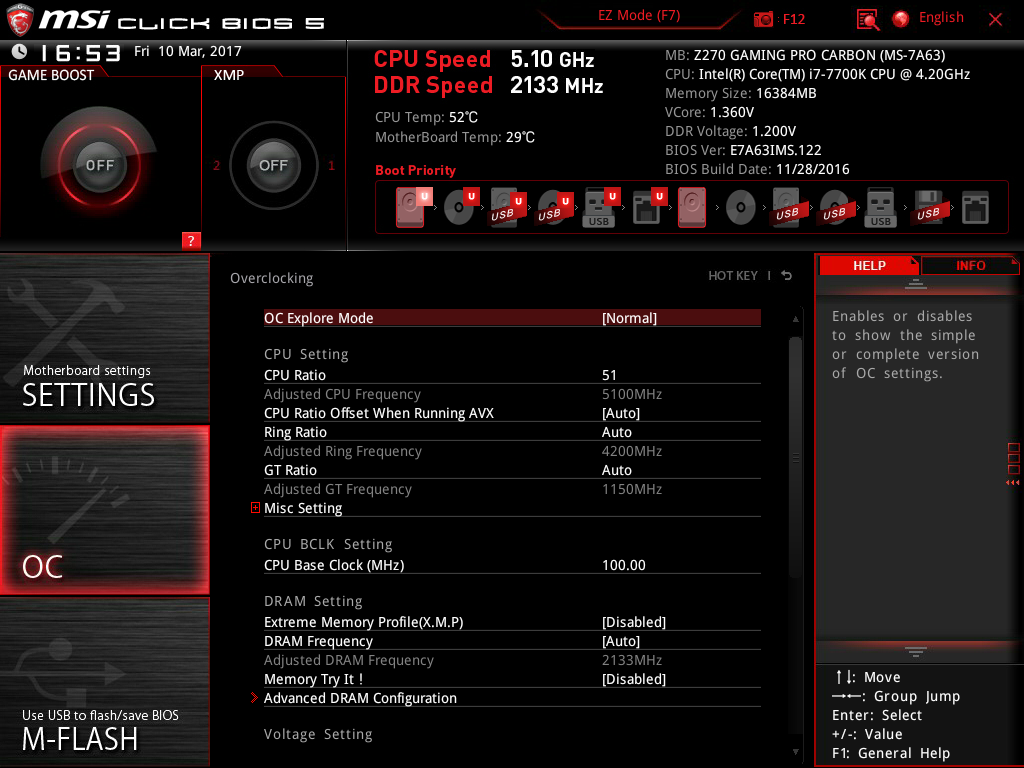

И самый интересный подраздел — OC, в котором собраны все настройки для разгона системы.

Для процессоров K-серии с разблокированным коэффициентом умножения имеется возможность менять частоту тактового генератора BCLK (CPU Base Clock), коэффициент умножения ядер процессора, коэффициент умножения графического ядра и кольцевой шины и т. д. Собственно, все как обычно.

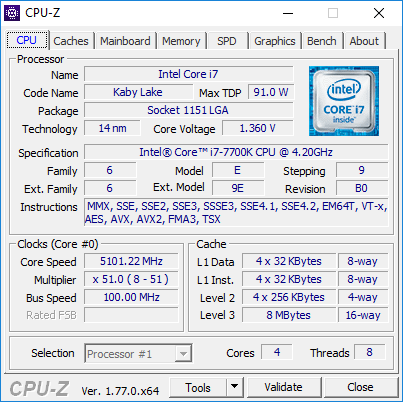

Для примера укажем, что процессор Intel Core i7-7700K на данной плате мы разгоняли до частоты 5,1 ГГц путем только лишь изменения коэффициента умножения. Более того, при такой частоте процессор стабильно работал в режиме стрессовой загрузки утилитой AIDA64 (Stress CPU). Правда, при более интенсивной загрузке (Stress FPU) достигалось уже критическое значение температуры ядер процессора и включался режим троттлинга.

Для нашего экземпляра процессора Intel Core i7-7700K частота разгона 5,1 ГГц — это нормальный результат. То есть, на других платах с чипсетом Intel Z270 мы получали такой же результат по разгону.

Кроме перечисленных виртуальных возможностей по разгону процессора, в подразделе OC можно настроить работу модулей памяти, режим работы регулятора напряжения питания, режим Turbo Boost и т. д.

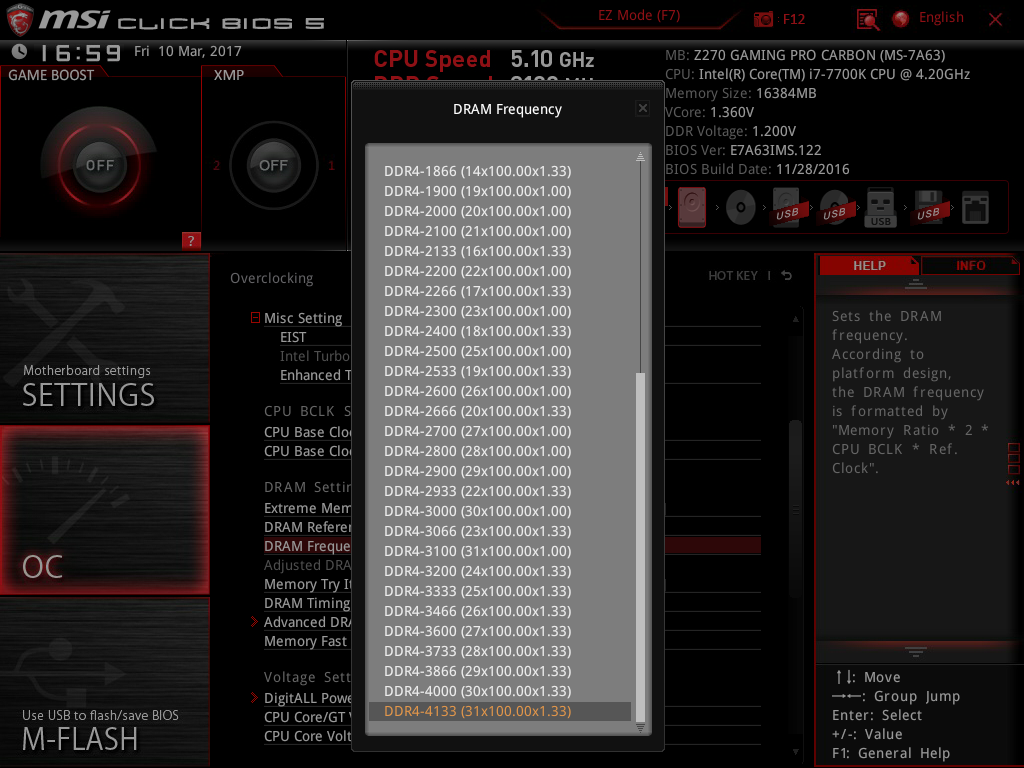

Максимальная частота модулей памяти может составлять 4133 МГц.

Выводы

По набору слотов и разъемов плата MSI Z270 Gaming Pro Carbon является самой обычной. На ней реализованы в полной мере возможности чипсета Intel Z270 (задействовано 30 высокоскоростных портов HSIO) и нет никаких излишних наворотов за счет хитроумных схем разделения.

Можно установить две видеокарты или даже три видеокарты и создать мощный игровой ПК. Есть возможность сделать очень производительную подсистему хранения данных, поскольку кроме SATA портов на плате есть и два M.2 разъема для накопителей. В BIOS реализованы стандартные возможности для разгона системы. Одним словом, всё как у всех. Это стандартный вариант платы на чипсете Intel Z270. Для любителей моддинга на плате имеется RGB-подсветка и реализована возможность подключения RGB-ленты. Однако, сегодня этим никого не удивишь и подсветка на плате — это уже стандартная опция.

Конечно же, тот факт, что плата MSI Z270 Gaming Pro Carbon представляет собой самое обычное решение на чипсете Intel Z270 нельзя рассматривать как недостаток. Скорее, это плюс чем минус. Ведь излишние навороты, за которые приходится платить, нужны далеко не всем. И чем больше самых обычных решений, тем больше выбор. Причем выбор, в том числе, и по цене. А стоимость платы MSI Z270 Gaming Pro Carbon также можно назвать обычной. Она составляет 12-13 тысяч рублей, что является средней стоимостью для плат на чипсете Intel Z270.


Плата предоставлена на тестирование производителем
