Системная плата Biostar Hi-Fi Z87X 3D


Все современные платы компании Biostar в названии имеют приставку «Hi-Fi» (High Fidelity), что подчеркивает наличие продвинутой аудиоподсистемы на плате. Собственно, акцентировать внимание потребителей на звуковой подсистеме материнских плат и сделать это своим конкурентным преимуществом компания Biostar решила уже давно. Однако говорить о реальном конкурентом преимуществе в данном случае вряд ли уместно, поскольку у других производителей имеются системные платы и с более продвинутой аудиоподсистемой.

Модельный ряд плат Biostar на новом чипсете Intel Z87 пока включает в себя только две модели: Biostar Hi-Fi Z87X 3D и Hi-Fi Z87XW. В этой статье мы подробно рассмотрим плату Biostar Hi-Fi Z87X 3D, которая, как утверждает производитель, позволяет получить высококачественный объемный звук.

Комплектация и упаковка

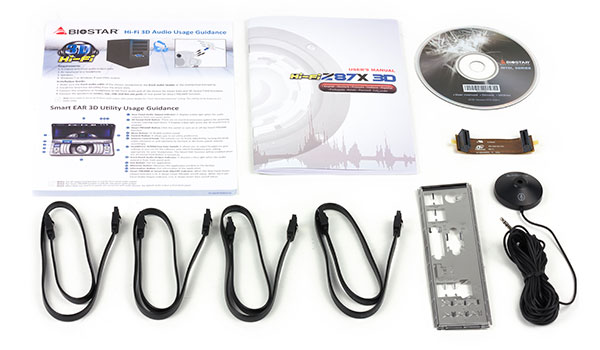

Материнская плата Biostar Hi-Fi Z87X 3D поставляется в довольно компактной картонной коробке, которая типична, скорее, для бюджетных решений. На коробку методом ламинации нанесено название и логотипы поддерживаемых технологий. В комплект поставки, кроме самой платы, входит традиционная заглушка на заднюю панель, четыре SATA-кабеля (разъемы с защелками), мостик CrossFireX, компакт-диск с утилитами и драйверами, руководство пользователя (только на английском языке) и выносной микрофон для калибровки аудиотракта. Собственно, если не считать калибровочного микрофона, то комплектация этой платы вполне типичная и довольно скромная.

Конфигурация и особенности платы

Сводная таблица характеристик платы Biostar Hi-Fi Z87X 3D приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x16
3 × PCI Express 2.0 x1
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
USB разъемы
4 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC898
Сетевой контроллер
Realtek RTL8111F
Разъемы на задней панели
1 × HDMI
1 × DVI-D
1 × VGA
2 × USB 3.0
4 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
1 × разъем PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
5 × разъемов для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем COM-порта
1 × разъем CIR
Форм-фактор
ATX

Форм-фактор

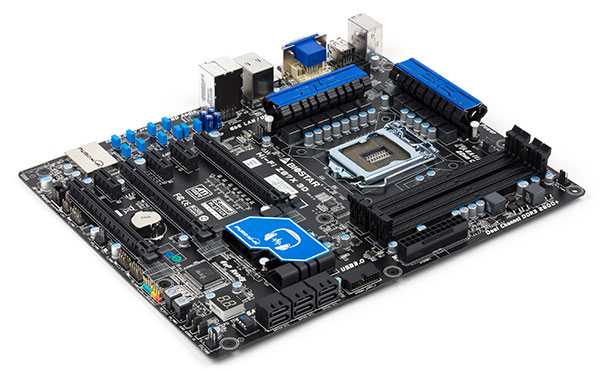

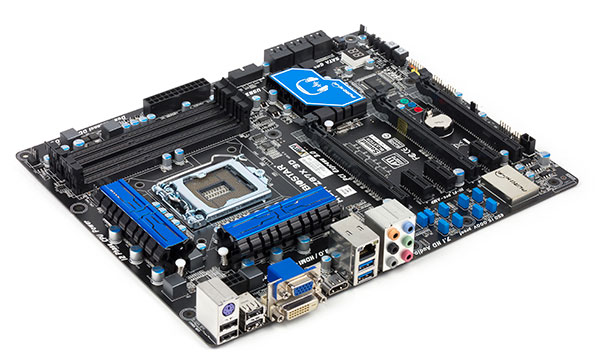

Плата Biostar Hi-Fi Z87X 3D выполнена в стандартном форм-факторе ATX (305×244 мм). То есть данная плата может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру.


Чипсет и процессорный разъем

Плата Biostar Hi-Fi Z87X 3D основана на топовом чипсете Intel Z87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Biostar Hi-Fi Z87X 3D предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Все слоты памяти черные, и чтобы понять, какие слоты к каким каналам памяти относятся, придется смотреть маркировку на самой плате. Согласно документации, плата Biostar Hi-Fi Z87X 3D поддерживает память DDR3 1066/1333/1600 в штатном режиме и память DDR3 1800/1866/2133/2200/2400/2600/2800 в режиме разгона. А вот упоминания относительно поддержки памяти с XMP-профилями в документации нет, хотя, как показал наш опыт эксплуатации платы, XMP-профили поддерживаются.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и три слота PCI Express 2.0 x1.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell, которые, при помощи четырех мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8. При установке двух дискретных видеокарт на плате на графических процессорах AMD поддерживается технологияи AMD CrossFireX, а вот упоминания о поддержке технологии NVIDIA SLI в документации нет.

Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16).

Аналогично, три слота PCI Express 2.0 x1 реализованы с использованием трех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы Biostar Hi-Fi Z87X 3D имеются разъемы портов HDMI, DVI-D и VGA (D-Sub).

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0 и восемь портов USB 2.0. Все USB порты реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z87 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем два порта USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы.

Аудиоподсистема

Как уже отмечалось в самом начале, основной «фишкой» данной платы является ее аудиподсистема. Правда, в самой технической спецификации платы указывается лишь, что аудиоподсистема включает в себя 8-канальный (7.1+2) HD-аудиокодек Realtek ALC898, который закрыт металлическим кожухом для защиты от высокочастотных наводок. Что еще находится под этим кожухом, выяснить не представляется возможным, поскольку кожух снять нельзя.

Кодек Realtek ALC898 является топовым продуктом компании Realtek и обладает высоким соотношением сигнал/шум (110 дБ для ЦАП и 104 дБ для АЦП). Этот кодек используется преимущественно в топовых решениях, а в решениях попроще используются модели типа Realtek ALC892. Тем не менее, этот кодек не эксклюзивен и довольно часто применяется производителями материнских плат.

Весь аудиотракт на плате Biostar Hi-Fi Z87X 3D выделен в отдельную зону. То есть область на PCB, где расположены элементы аудиоподсистемы, обозначена контуром с LED-подсветкой, которая загорается при работе платы. Кроме того, все элементы аудиоподсистемы изолированы на уровне слоев PCB (располагаются отдельно) от прочих компонентов платы. Данную технологию компания Biostar называет Hi-Fi Ground. Отметим, что аналогичный подход используют и другие производители на некоторых своих платах (например, на плате Gigabyte G1.Sniper 5). Причем в случае плат Gigabyte технология изолирования элементов аудиоподсистемы на уровне слоев PCB называется Audio Noise Guard. Так что говорить об эксклюзивном решении в случае платы Biostar Hi-Fi Z87X 3D не приходится.

Также в документации платы Biostar Hi-Fi Z87X 3D упоминается о наличии встроенного усилителя (Hi-Fi Amp 3D), рассчитанного на наушники с импедансом до 600 Ом. Отметим, что конкретная модель встроенного усилителя не указыватеся, а распознать ее по маркировке на самой плате не представляется возможным.

Согласно документации, на плате Biostar Hi-Fi Z87X 3D имеется и предварительный усилитель мощности (Hi-Fi Pre Amp), который, по словам производителя, способен повысить уровень громкости до двух раз. Однако нигде в документации не указывается, о каком именно предварительном усилителе мощности идет речь.

Нелишне будет отметить, что в звуковом тракте платы Biostar Hi-Fi Z87X 3D используются конденсаторы Hi-V Cap на металлизированной полипропиленовой пленке. Их использование помогает уменьшить искажения и расширить диапазон воспроизводимых частот.

Для настройки звуковой подсистемы под особенности помещения служит функция многоканальной калибровки (Multi Channel Calibration, MCC), для чего в комплекте к плате прилагается специальный микрофон и утилита. Для процедуры калибровки необходимо расставить компоненты акустической системы и установить микрофон в месте, где будет находиться слушатель, после чего с использованием утилиты можно произвести автоматическую настройку аудиотракта.

Ну и в заключении отметим, что на задней панели платы Biostar Hi-Fi Z87X 3D предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм), а вот оптического аудиовыхода не предусмотрено.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Biostar Hi-Fi Z87X 3D реализован гигабитный интерфейс на базе стандартного контроллера Realtek RTL8111F.

Дополнительные особенности

Среди дополнительных особенностей платы Biostar Hi-Fi Z87X 3D стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Также имеется и традиционный индикатор POST-кодов. Причем сами POST-коды отображаются только в ходе загрузки системы, а после загрузки данный индикатор отображает температуру процессора в градусах Цельсия. А вот кнопки Clear CMOS на плате не предусмотрено (имеется лишь соответствующая перемычка).

Стоит также отметить, что на плате имеется разъем PS/2 для подключения мышки или клавиатуры, разъем для подключения COM-порта и CIR-разъем для подключения инфракрасного приемника (Consumer IR) пульта дистанционного управления. Все эти разъемы выполнены на базе контроллера ввода/вывода iTE IT8728F.

За мониторинг температуры и управление скоростью вращения вентиляторов отвечает контроллер Fintek F75308.

Естественно, что плата Biostar Hi-Fi Z87X 3D поддерживает и все технологии, которые поддерживаются чипсетом Intel Z87. Речь идет о традиционном наборе из трех технологий: Intel Smart Response, Intel Rapid Start и Intel Smart Connect. Напомним, что технологии Intel Rapid Start и Intel Smart Connect более актуальны для ноутбуков, нежели для настольных систем, а если точнее, то для настольных ПК последние две технологии абсолютно бесполезны. Кроме того, поддерживается и технология Lucid MVP2, которая призвана обеспечить совместную работу встроенного графического ядра и дискретной видеокарты. Но, опять-таки, данная программная технология поддерживается всеми платами на чипсетах Intel Z87.

Система питания

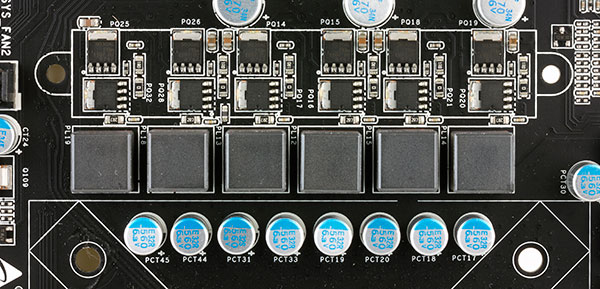

Как и большинство плат, модель Biostar Hi-Fi Z87X 3D имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора на плате Biostar Hi-Fi Z87X 3D является 12-канальным и основан на 6-фазном PWM-контроллере Intersil ISL6376. Для реализации двух каналов питания на одной фазе используются шесть удвоителей фаз Intersil ISL6611A c интегрированными MOSFET-драйверами, которые расположены на тыльной стороне платы. Сами каналы питания построены с использованием дискретных MOSFET-транзисторов.

Система охлаждения

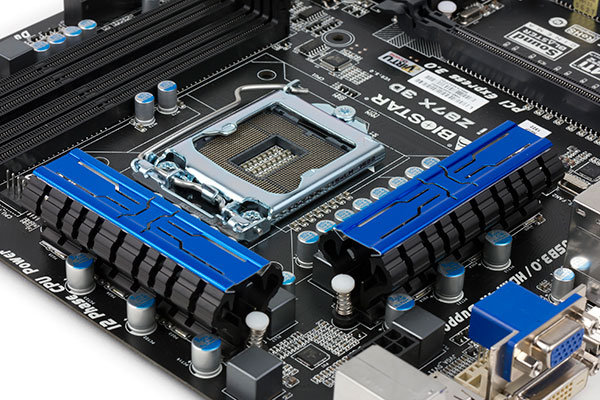

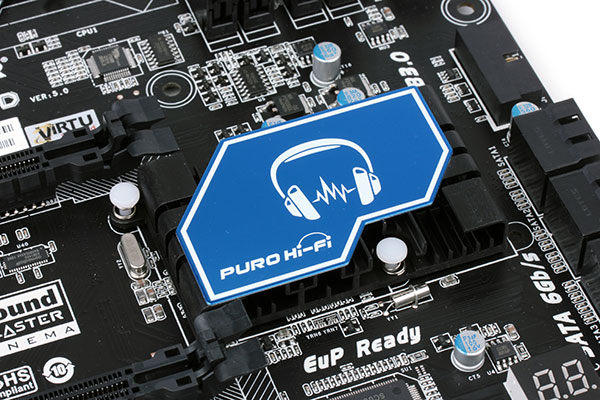

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате Biostar Hi-Fi Z87X 3D имеется два небольших радиатора, расположенных рядом с процессорным разъемом. Также имеется радиатор, установленный на чипсете Intel Z87. Помимо этого, для создания системы теплоотвода на плате предусмотрен один четырехконтактный разъем (CPU_FAN) для подключения вентилятора кулера процессора и четыре трехконтактных разъема для подключения дополнительных корпусных вентиляторов. Разъем CPU_FAN поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы, а в UEFI BIOS платы Biostar Hi-Fi Z87X 3D можно настроить скоростной режим работы вентиляторов.


UEFI BIOS

Описание возможностей программного интерфейса UEFI BIOS мы начнем с возможности по его обновлению. Для перепрошивки UEFI BIOS можно использовать либо Windows-утилиту BIOS Update Utility, которая позволяет перепрошивать UEFI BIOS из-под загруженной операционной системы Windows, либо утилиту BIOS Flasher, встроенную в сам UEFI BIOS. При перепрошивки мы использовали утилиту BIOS Flasher. Данная утилита вызывается через UEFI BIOS и все что требуется для обновления — это новая версия прошивки на флэш-носителе с файловой системой FAT32/16. С использованием встроенной утилиты BIOS Flasher мы прошили образ UEFI BIOS Z87CF723.BST, который можно скачать с сайта производителя.

Ну а теперь рассмотрим возможности UEFI BIOS на плате Biostar Hi-Fi Z87X 3D.

Естественно, что наиболее интересные возможности UEFI BIOS относятся к возможностям по разгону процессора и памяти, а потому мы начнем именно с описания этих разгонных возможностей.

Поскольку функциональные возможности UEFI BIOS в плане разгона процессоров отличаются для разблокированных процессоров K-серии и для обычных заблокированных процессоров, сразу оговоримся, что мы тестировали плату Biostar Hi-Fi Z87X 3D с разблокированным процессором Intel Core i7-4770K.

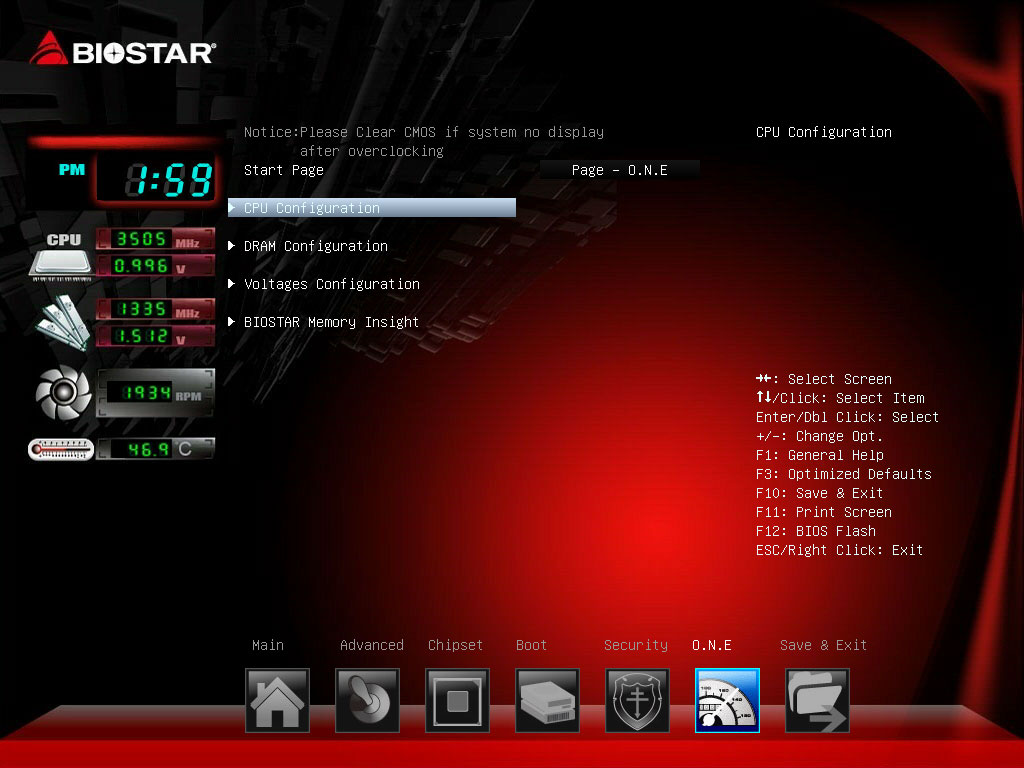

Для разгона процессора и памяти предназначена вкладка O.N.E., в которой доступны еще четыре вкладки: CPU Configuration, DRAM Configuration, Voltage Configuration и Biostar Memory Insight. Изменение частоты работы процессора и настройка режим Turbo Boost производится на вкладке CPU Configuration.

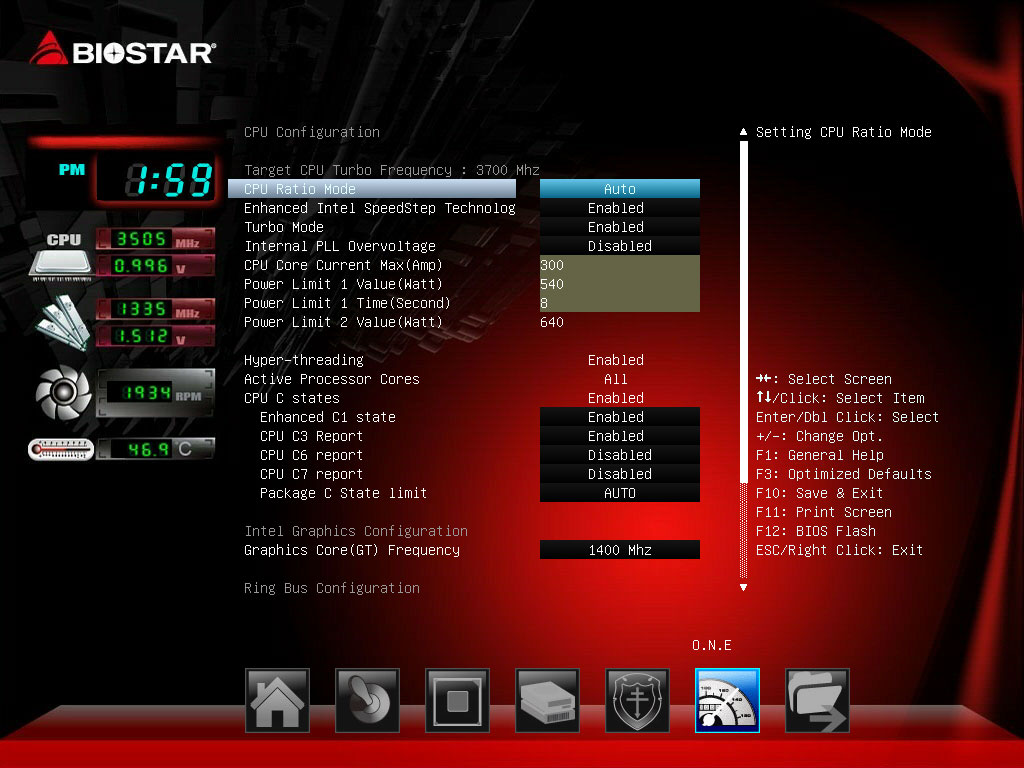

Напомним, что разгон процессора возможен как за счет изменения частоты тактового генератора BCLK, так и за счет изменения коэффициента умножения (для разблокированных процессоров). Сначала рассмотрим способ разгона процессора путем изменения коэффициента умножения. Для этого необходимо, прежде всего, установить значение параметра CPU Ratio Mode. Этот параметр может принимать одно из четырех значений: Auto (Default), All Cores, Per Core и Fixed. В случае Auto процессор работает на свой штатной частоте, причем в этом случае можно отключить технологию Turbo Boost (параметр Turbo Mode). В случае выбора значения All Cores для параметра CPU Ratio Mode отключение или включение технологии Turbo Boost станет невозможным (параметр Turbo Mode становится неактивным) и для данного режима технология Turbo Boost активирована. В режиме ALL Cores появляется возможность выбрать коэффициент умножения (CPU Ratio) одновременно для всех ядер процессора (вне зависимости от числа активных ядер). Ну и естественно, что частота процессора будет динамически увеличиваться только в том случае, если не превышены ограничения по току и энергопотреблению для режима Turbo Boost. Сами ограничения по максимальному значению тока процессора и его энергопотреблению так же можно корректировать. Имеется возможность задать значение максимального тока (CPU Core Current Max), значение допустимого (Power Limit 1) и предельного (Power Limit 2) энергопотреблений и промежутка времени (Power Limit 1 Time), в течение которого может быть превышено допустимое энергопотребление.

При выборе значения Per Core для параметра CPU Ratio Mode появляется возможность настраивать режим Turbo Boost, который в этом случае автоматически включается и не может быть отключен. Данный режим предполагает, что пользователь имеет возможность задать коэффициент умножения для всех случаев загруженности ядер процессора (когда загружено только одно ядро, два и т.д.). Ну и естественно, что в этом режиме имеется возможность отредактировать для режима Turbo Boost значение максимального тока, а также значение допустимого и предельного энергопотреблений и промежутка времени, в течение которого может быть превышено допустимое энергопотребление.

Понятно, что в режимы All Cores и Per Core не исключают использование технологии Enhanced Intel SpeedStep. То есть в этих режимах задается лишь максимальный коэффициент умножения процессора, а минимальный коэффициент, который используется в случае, если процессор не загружен, равен 8. Однако можно и запретить использование технологии Enhanced Intel SpeedStep. Для этого предназначено значение Fixed для параметра CPU Ratio Mode. Режим Fixed представляет собой режим All Cores, но с отключенной технологией Enhanced Intel SpeedStep.

Как уже отмечалось, разгон процессора возможен и за счет изменения частоты BCLK тактового генератора. Напомним, что в случае использования разблокированных процессоров Haswell на платах с чипсетом Intel Z87 обычно имеется также возможность задавать и частотный множитель (1,00, 1,25, 1,67 и 2,5) для частоты BCLK. Смысл частотного множителя заключается в том, что при установке одного из этих множителей опорная тактовая частота для ядер процессора получается умножением частоты BCLK на соответствующий множитель, а для элементов Uncore Logic, чувствительных к повышению опорной частоты (особенно PEG и DMI), остается равной частоте BCLK. Например, если установлен множитель 1,25, а частота BCLK составляет 100 МГц, то опорная частота для ядер процессора составит 125 МГц, а частота Uncore Logic — 100 МГц.

На плате Biostar Hi-Fi Z87X 3D имеется возможность с шагом 0,01 МГц изменять значение параметра Host Clock Override, который представляет собой не частоту BCLK, а опорную частоту для ядер процессора. Кроме того, имеется возможность выбирать частотный коэффициент, который задается параметром PEG/DMI Ratio (в этом случае параметр Host Clock Override менятеся автоматически).

Также на вкладке CPU Configuration имеется возможность устанавливать частоту графического ядра процессора (Graphics Core Frequency) и частоту работы кольцевой шины процессора (Ring Bus Frequency).

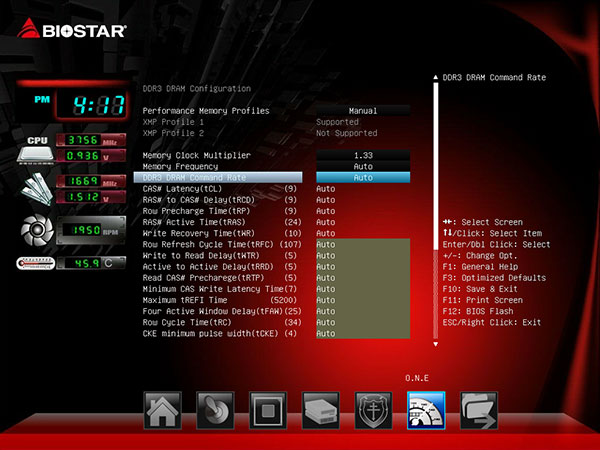

Что касается вкладки DRAM Configuration, которая позволяет настраивать память, то здесь все типично. Имеется возможность задавать тайминги памяти и выбирать частоту работы памяти.

Вкладка Voltage Configuration позволяет задавать напряжения питания процессора, памяти и чипсета. Собственно, здесь нет никаких особенностей: все как у всех.

Ну а теперь о грустном. Мы пытались разогнать на плате Biostar Hi-Fi Z87X 3D процессор Intel Core i7-4770K, и результаты нас разочаровали. На других платах этот процессор без проблем разгонялся до частоты 4,8 ГГц, но в случае платы Biostar Hi-Fi Z87X 3D он стабильно работал только на частоте 4,4 ГГц (при опорной частоте 100 МГц). Кроме того, при задании значения частотного множителя 1,25 и выше (1,66 и 2,5) плата вообще отказывалась стартовать вне зависимости от установленного коэффициента умножения. Одним словом, эта плата плохо подходит для разгона процессоров.

Также стоит отметить, что UEFI BIOS позволяет настраивать скоростной режим работы подключенных вентиляторов (кулера процессора и корпусных вентиляторов). Правда, разобраться с настройками не так-то просто. Так, при ручной настройке скоростного режима работы вентилятора кулера процессора имеется возможность менять значение следующих параметров:

  • Fan Ctrl Off;
  • Fan Ctrl On;
  • Fan Ctrl Start Value;
  • Fan Ctrl Sensitive.

Если температура процессора ниже, чем заданное значение Fan Ctrl Off, то скорость вращения вентилятора будет минимальной.

Если температура процессора выше, чем заданное значение Fan Ctrl On, то начинается автоматическое управление скоростью вращения вентилятора.

Параметр Fan Ctrl Start Value задает минимальную скорость вращения вентилятора при автоматическом управлении, а параметр Fan Ctrl Sensitive задает, как резко будет изменяться скорость вращения вентилятора при изменении температуры процессора.

При этом, совершенно непонятно как будет вести себя вентилятор при температуре процессора выше Fan Ctrl Off, но ниже, чем Fan Ctrl On. Кроме того, параметры Fan Ctrl Start Value и Fan Ctrl Sensitive задается в непонятных единицах в диапазоне от 1 до 255. Одним словом, вопросов в данном случае больше, чем ответов.

Фирменные утилиты

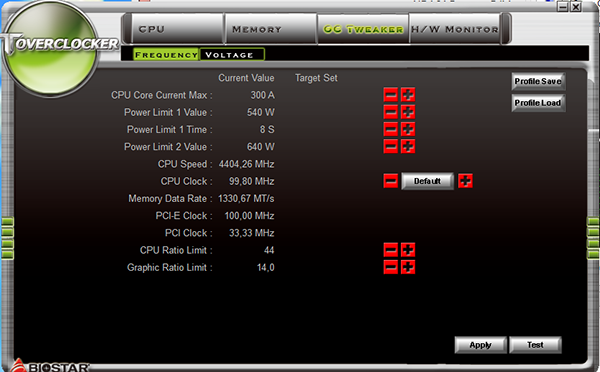

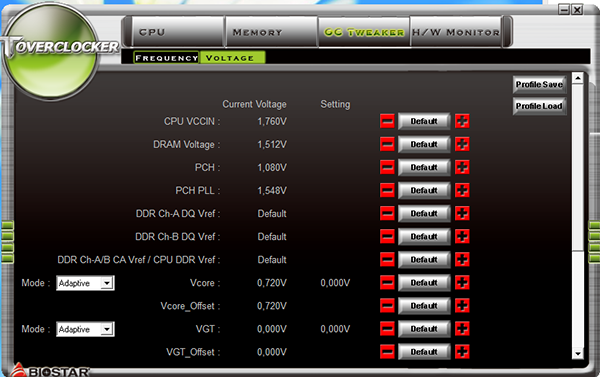

В комплекте с платой поставляется и ряд утилит, включая MCC для калибровки аудиотракта, Green Power Utility и Towerclocker. Наибольший интерес представляет фирменная утилита Towerclocker, которая позволяет воспроизводит информацию о процессоре и памяти, производить разгон процессора, производить изменения напряжений питания элементов процессора и памяти, а также позволяет осуществлять мониторинг температуры и напряжений питания основных компонентов.



Однако возможности данной утилиты все же довольно скромные. В плане разгона процессора можно менять опорную частоту ядер процессора, но нет возможности манипуляции частотным коэффициентом. Имеется возможность менять коэффициент умножения для ядер процессора, но только одновременно для всех ядер без возможности задания коэффициента умножения для каждого случая числа активных ядер. Кроме того, нет возможности задания частоты кольцевой шины процессора. Отметим, что с использованием данной утилиты нам удалось разогнать процессор Intel Core i7-4770K только до частоты 4,4 ГГц (как и в случае разгона с использованием настроек UEFI BIOS).

Еще одним недостатком данной утилиты является тот факт, что она никак не позволяет настраивать скоростной режим работы вентиляторов. Одним словом, аналогичные по назначению утилиты для плат других производителей (Asus, Gigabyte, ASRock) отличаются куда большей функциональностью.

Что касается утилиты Green Power Utility, то она предназначена для управления фазами питания процессора и отображает уровень загрузки процессора, его текущее энергопотребление, ток процессора и его температуру.

В комплекте к плате Biostar Hi-Fi Z87X 3D прилагается также и такая утилита, как Bio-Remote2, которая позволяет удаленно подключаться к компьютеру через смартфон/планшет на базе Android, а также устройствами Apple. Причем в данном случае, под удаленным подключением понимается, что и компьютер и смартфон/планшет должны быть подключены к одной локальной сети, то есть, например, к одному и тому же роутеру. Об удаленном подключении через интернет речь в данном случае не идет.

Собственно, это позволяет превратить смартфон в пульт дистанционного управления для ПК, что, возможно, полезно, если на базе ПК собран мультимедийный центр. Впрочем, актуальность данной утилиты, на наш взгляд, очень и очень сомнительна.

Выводы

Плата Biostar Hi-Fi Z87X 3D является топовым решением компании Biostar. Однако если ее сравнить по функциональным возможностям с топовыми решениями лидеров рынка (Asus и Gigabyte), то на их фоне она выглядит бледновато. Собственно, на плате реализована лишь базовая функциональность чипсета и добавлена разве что продвинутая аудиподсистема. Конечно, тот факт, что на плате нет излишеств, является в определенном смысле плюсом, однако не стоит забывать и о недостатках данной платы. Напомним, что она плохо подходит для разгона процессоров и не имеет эффективных средств для настройки скоростного режима работы вентиляторов. Последнее обстоятельство, на наш взгляд, особенно актуально, если плату позиционировать как решение для мультимедийных центров (с учетом продвинутой аудиоподсистемы).
