В середине декабря 2015 года компания Asus представила на российском рынке моноблоки премиум-серии Zen AiO Pro: 23,8-дюймовую модель Zen AiO Pro Z240IC и 21,5-дюймовую Zen AiO Pro Z220IC. Zen AiO Pro Z240IC мы уже рассмотрели, а в этой статье познакомимся с моноблоком Zen AiO Pro Z220IC.
Комплектация и упаковка
Моноблок Asus Zen AiO Pro Z220IC поставляется во внушительной по размерам картонной коробке с ручкой.
Кроме самого моноблока в комплект поставки входит адаптер питания на 120 Вт (19 В; 6,32 А), а также клавиатура и мышь.
Конфигурация моноблока
У нас на тестировании была модель моноблока Asus Zen AiO Pro Z220IC следующей конфигурации:
| Asus Zen AiO Pro Z220IC | ||
| Процессор | Intel Core i7-6700T | |
| Чипсет | Intel H110 | |
| Оперативная память | 16 ГБ DDR4-2133 (2×8 ГБ) | |
| Видеоподсистема | Nvidia GeForce GTX 960M (2 ГБ GDDR5) Intel HD Graphics 530 | |
| Экран | 21,5 дюйма, 1920×1080, IPS, сенсорный | |
| Звуковая подсистема | Realtek ALC887 | |
| Накопитель | 1×SSD 128 ГБ (SK Hynix HFS128G39MNC-2300A, M.2, SATA) 1×HDD 1 ТБ (Hitachi HGST HTS541010A9E680, SATA) | |
| Оптический привод | нет | |
| Картовод | SD/MMC | |
| Сетевые интерфейсы | Проводная сеть | Realtek Gigabit Ethernet (Realtek RTL8111) |
| Беспроводная сеть | Intel DualBand Wireless-AC 7265 (802.11a/b/g/n/ac) | |
| Bluetooth | Bluetooth v.4.0 | |
| Интерфейсы и порты | USB (3.0/2.0) | 4/1 |
| USB 3.1 | есть (Type-C) | |
| HDMI (выход) | есть | |
| RJ-45 | есть | |
| Микрофонный вход | есть | |
| Выход на наушники | есть | |
| IP-телефония | Веб-камера | 1 Мп |
| Микрофон | есть | |
| Габариты | 534×401×163 мм (толщина собственно корпуса — 43 мм) | |
| Масса без блока питания | 6,2 кг | |
| Адаптер питания | 120 Вт (19 В; 6,32 А) | |
| Операционная система | Windows 10 (64-битная) | |

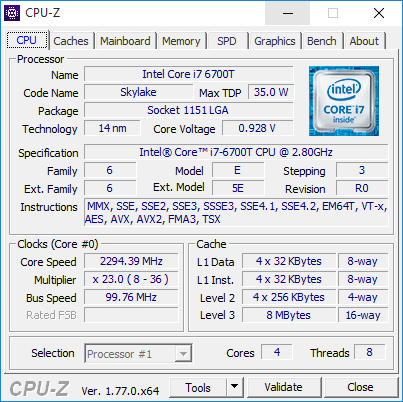

Итак, основой нашего моноблока Asus Zen AiO Pro Z220IC является системная плата на базе чипсета Intel H110 и четырехъядерный процессор Intel Core i7-6700T. Этот процессор имеет номинальную тактовую частоту 2,8 ГГц, которая в режиме Turbo Boost может повышаться до 3,6 ГГц. Размер его кэша L3 составляет 8 МБ, а расчетная максимальная мощность — 35 Вт. В процессор интегрировано графическое ядро Intel HD Graphics 530, базовая частота которого составляет 350 МГц, а частота в режиме Turbo Boost — 1,1 ГГц.
Отметим, что моноблоки Asus Zen AiO Pro Z220IC могут также комплектоваться и менее производительными процессорами Skylake. В частности, в них может устанавливаться четырехъядерный процессор Intel Core i5-6400T, процессоры семейства Intel Core i3-6100 или даже Intel Pentium G4400T.

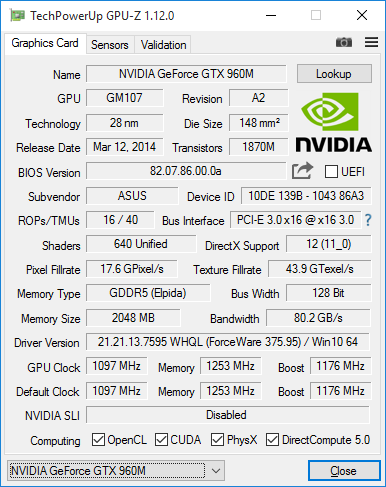

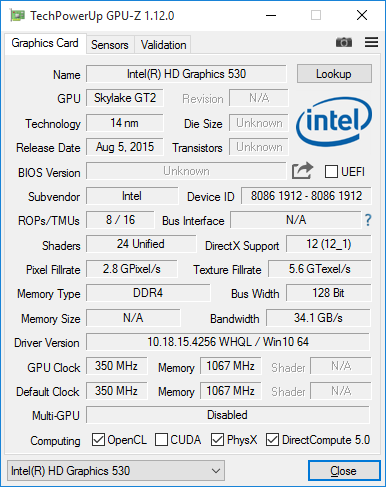

Кроме процессорного графического ядра в моноблоке имеется и дискретная видеокарта Nvidia GeForce GTX 960M с 2 ГБ видеопамяти GDDR5.

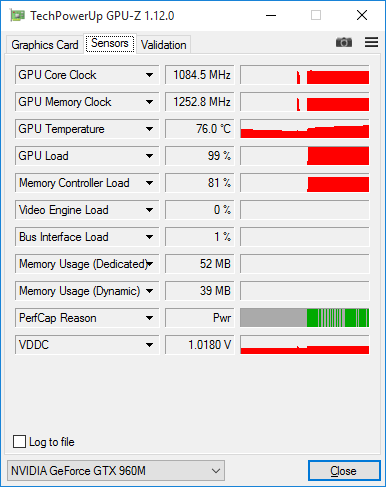

Как выяснилось в ходе тестирования, в режиме стрессовой загрузки видеокарта Nvidia GeForce GTX 960M работает на частоте 1085 МГц, а видеопамять GDDR5 — на частоте 1253 МГц.
В более простых комплектациях может устанавливаться видеокарта Nvidia GeForce GTX 950M или Nvidia GeForce 940M c 2 ГБ видеопамяти.
Моноблок Asus Zen AiO Pro Z220IC комплектуется оперативной памятью DDR4-2133 объемом от 4 до 16 ГБ. В нашей топовой комплектации в моноблоке было установлено два одинаковых модуля памяти DDR4-2133 емкостью по 8 ГБ (SK Hynix HMA41GS6AFR8N-TF), и, естественно, память работала в двухканальном режиме.
Подсистема хранения данных в моноблоке Asus Zen AiO Pro Z220IC может быть различной. В нашем варианте в моноблоке был установлен SSD-накопитель SK Hynix HFS128G39MNC-2300A емкостью 128 ГБ с разъемом M.2 и интерфейсом SATA 6 Гбит/с, а также HDD Hitachi HGST HTS541010A9E680 емкостью 1 ТБ. В общем случае в моноблок может устанавливаться HDD размером от 512 ГБ до 1 ТБ и SSD размером до 512 ГБ.
Коммуникационные возможности моноблока определяются наличием модуля беспроводной связи и гигабитного сетевого контроллера. Причем, судя по спецификации, модули беспроводной связи могут быть разные, но все с поддержкой протоколов 802.11 a/b/g/n/ac и Bluetooth 4.0. В нашем варианте в моноблоке был установлен двухдиапазонный (2,4 и 5 ГГц) модуль Intel Wireless-AC 7265 с поддержкой протоколов 802.11a/b/g/n/ac и Bluetooth 4.0. Гигабитный сетевой интерфейс основан на базе контроллера Realtek RTL8111 (контроллер PHY-уровня).
Аудиоподсистема Asus Zen AiO Pro Z220IC основана на HDA-кодеке Realtek ALC887, а в корпусе моноблока установлены шесть динамиков (по три с каждой стороны) общей мощностью 16 Вт (4×2 Вт + 2×4 Вт).
Остается добавить, что моноблок оснащен встроенной веб-камерой c разрешением 1 Мп.
Дизайн
Те, кто видел современные Apple iMac, сразу же поймут, что Asus Zen AiO Pro Z220IC сделан по образу и подобию моноблока Apple. Это не точная копия, конечно, но тем не менее. С другой стороны, все моноблоки (равно как и все мониторы) похожи друг на друга.
Корпус и подставка выполнены из анодированного алюминия серебристого цвета с золотистым оттенком. Сам корпус моноблока имеет максимальную толщину 43 мм, но за счет скругленной задней поверхности торцевые грани корпуса имеют толщину всего 10 мм.
Экран в моноблоке вместе с рамкой закрыт стеклом от края до края, что создает иллюзию безрамочной конструкции. Но рамка, конечно же, имеется, и ее ширина c боков и сверху составляет 27 мм. Ширина рамки снизу — 46 мм, но снизу она визуально разделена на две части: верхняя часть, как и боковые, закрыта стеклом, а нижняя, шириной 16 мм, имеет декоративную отделку под черный шлифованный металл с концентрически расходящимися кольцами.
Снизу по центру рамки экрана (в верхней ее части) имеется серебристый логотип компании Asus, а справа расположены два светодиодных индикатора: питания и активности подсистемы хранения данных.

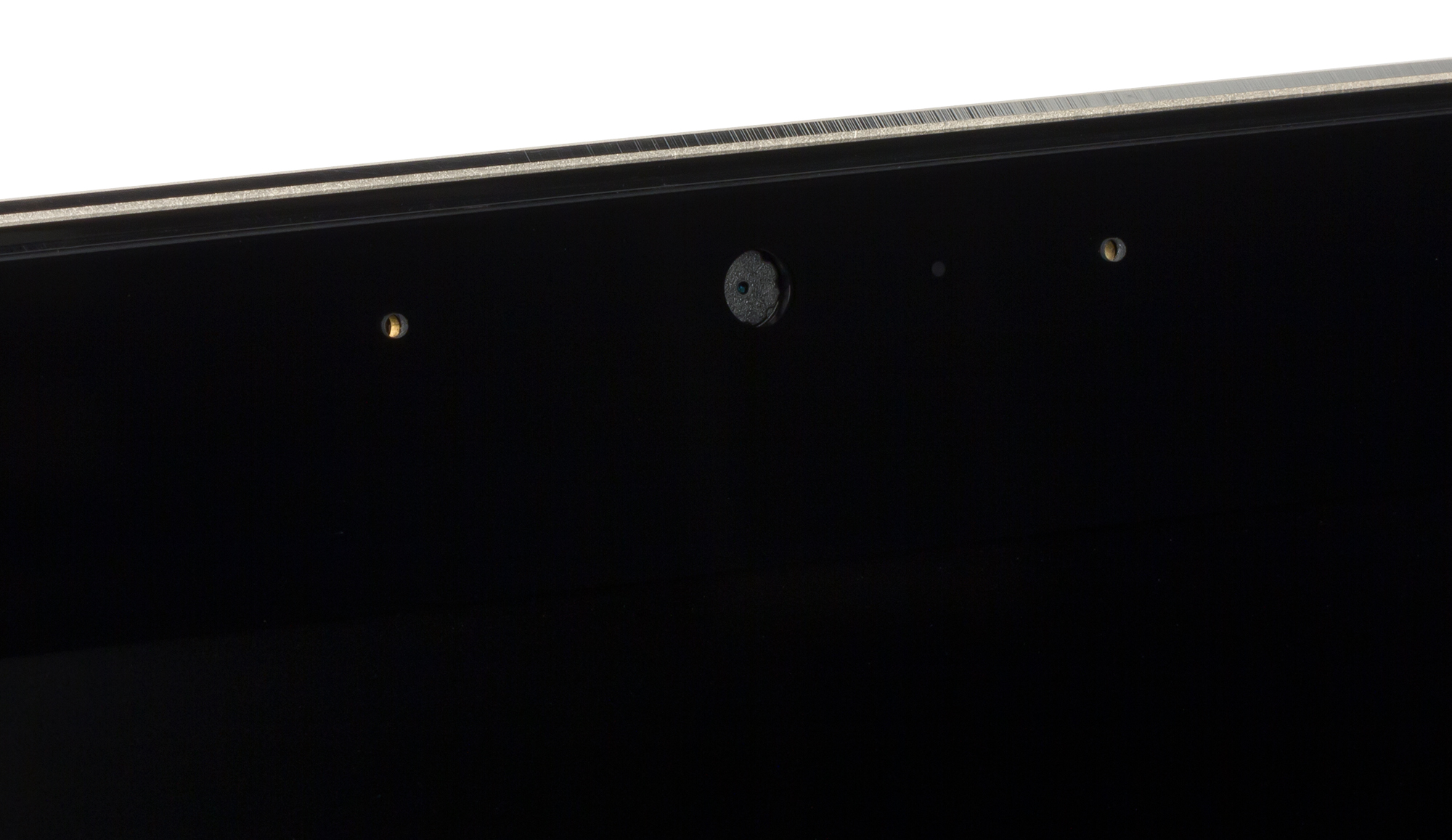

Сверху по центру рамки экрана расположена веб-камера.
Стеклянная поверхность экрана моноблока по субъективным ощущениям довольно толстая (при стуке по поверхности раздается глухой звук). Стекло в меру глянцевое и с не очень качественным олеофобным покрытием, так что отпечатки пальцев на этом экране заметны хорошо.
Как уже отмечалось, торцевые поверхности корпуса моноблока довольно тонкие, поэтому все разъемы расположены на задней стенке корпуса.

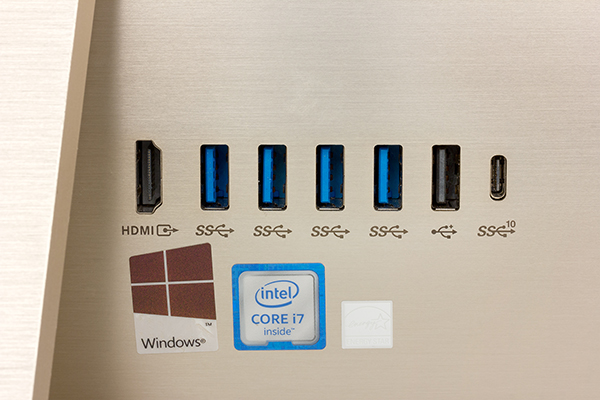

В правом нижнем углу задней поверхности корпуса расположены порт USB 2.0, четыре порта USB 3.0, порт USB 3.1 (Type-C), а также видеовыход HDMI. Порт USB 3.1 в данном случае реализован через контроллер ASMedia ASM1142.
Кроме перечисленных разъемов на задней поверхности моноблока есть разъем питания, разъем RJ-45, два аудиоразъема типа миниджек, отверстие для кенсингтонского замка и слот картовода.
На задней поверхности корпуса расположена и кнопка включения питания.
В принципе, набор разъемов и портов вполне нормальный, но их расположение нельзя признать удачным. Все USB-порты расположены сзади в одном месте, и для подключения USB-накопителя приходится разворачивать моноблок, что крайне неудобно. К тому же, сделать это, не заляпав экрана, практически невозможно.
Цельнометаллическая алюминиевая подставка моноблока крепится к корпусу примерно в центре задней поверхности. Она надежно удерживает моноблок на горизонтальной поверхности и выглядит весьма стильно.
Подставка позволяет немного менять угол наклона моноблока, но такая конструкция не предусматривает регулировку корпуса по высоте.
Моноблок Asus Zen AiO Pro Z220IC не подлежит самостоятельной разборке. В корпусе нет ни одного видимого винтика, который можно было бы открутить. То есть самостоятельный апгрейд в данном случае невозможен.
Клавиатура и мышь

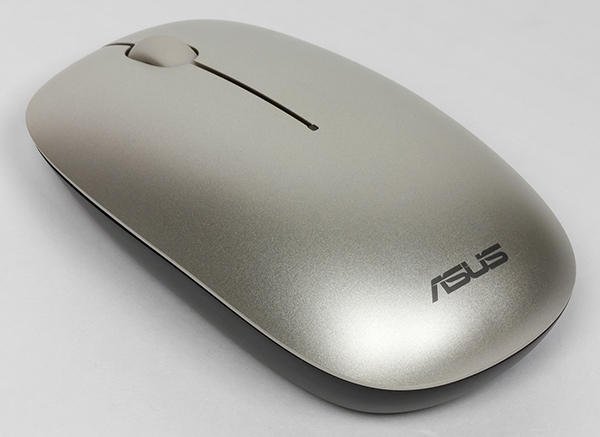

Как уже отмечалось, в комплекте с моноблоком Asus Zen AiO Pro Z220IC поставляются клавиатура и мышь. Это беспроводной комплект, который работает от миниатюрного USB-приемника.
Клавиатура и мышь имеют такой же цвет, как и корпус моноблока. Клавиши на клавиатуре черные.
Тот факт, что клавиатура отделана под металл, еще не означает, что она действительно металлическая. На самом деле, и клавиатура, и мышь сделаны из самого обычного пластика, окрашенного в серебристый цвет. Кстати, у Apple iMac комплектная клавиатура металлическая.
В принципе, клавиатура и мышь здесь очень удобные, но вот насколько пластиковый корпус клавиатуры сочетается с металлическим корпусом моноблока премиум-класса — это вопрос.
Звуковой тракт
Как уже отмечалось, аудиоподсистема Asus Zen AiO Pro Z220IC основана на НDA-кодеке Realtek ALC887, а в корпусе моноблока установлены шесть динамиков. И нужно сказать, что по субъективным ощущениям встроенная акустика в этом моноблоке очень хорошая. Максимальный уровень громкости более чем достаточный, и при максимальной громкости нет никакого дребезжания. Отлично воспроизводятся басы и высокие частоты.
Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт в моноблоке Asus Zen AiO Pro Z220IC получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,44, −0,15 | Хорошо |
| Уровень шума, дБ (А) | −85,3 | Хорошо |
| Динамический диапазон, дБ (А) | 85,2 | Хорошо |
| Гармонические искажения, % | 0,0054 | Очень хорошо |
| Гармонические искажения + шум, дБ (A) | −77,7 | Посредственно |
| Интермодуляционные искажения + шум, % | 0,035 | Хорошо |
| Взаимопроникновение каналов, дБ | −83,7 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,014 | Очень хорошо |
| Общая оценка | Хорошо | |
Экран
В моноблоке Asus Zen AiO Pro Z220IC используется IPS-матрица с идентификатором (ID монитора) ACIE330. Экран, как уже отмечалось, сенсорный, с распознаванием до десяти одновременных касаний. Диагональный размер экрана составляет 21,5 дюйма, а разрешение — 1920×1080.
Согласно проведенным измерениям, матрица в этом моноблоке не мерцает во всем диапазоне изменения уровня яркости. Максимальный уровень яркости на белом фоне составляет 248 кд/м², а минимальный уровень яркости на белом фоне равен 35 кд/м². При максимальной яркости экрана значение гаммы составляет 2,11.
| Результаты тестирования экрана | |
| Максимальная яркость белого | 248 кд/м² |
| Минимальная яркость белого | 30 кд/м² |
| Гамма | 2,11 |
Отметим, что никаких отдельных кнопок для регулировки уровня яркости в моноблоке не предусмотрено, но выставить уровень яркости можно в схеме энергопотребления.

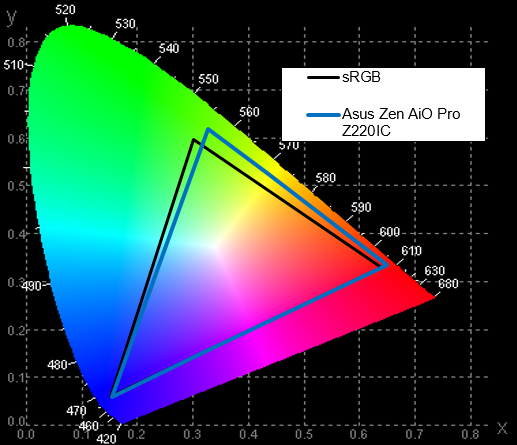

Цветовой охват ЖК-экрана в моноблоке покрывает 91,4% пространства sRGB и 66,8% Adobe RGB, а объем цветового охвата составляет 102,6% от объема sRGB и 70,7% от объема Adobe RGB. Как видим, цветовой охват очень широкий.
Светофильтры ЖК-матрицы немного подмешивают компоненты друг к другу. Так, в спектр красного цвета подмешивается зеленый цвет, в результате чего пик спектра красного цвета получается немного уширенный. Спектр синего цвета хорошо изолирован.

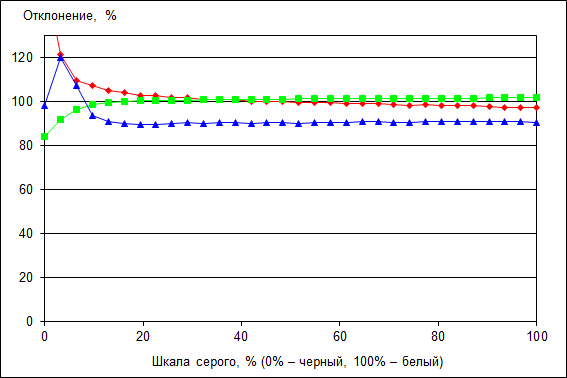

Цветовая температура ЖК-экрана моноблока стабильна по всей шкале серого (темные области можно не учитывать из за погрешности измерения) и составляет примерно 6000 K.

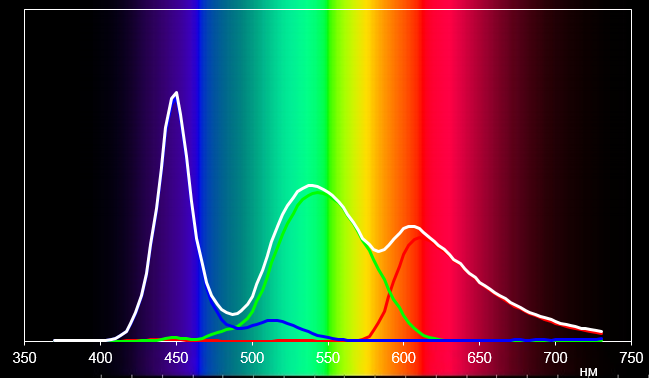

Стабильность цветовой температуры объясняется тем, что основные цвета хорошо сбалансированы по всей шкале серого, а немного заниженная температура объясняется тем, что по всей шкале серого наблюдается дефицит синего цвета.
Что касается точности цветопередачи (дельта Е), то ее значение не превосходит 6, что является очень хорошим результатом для данного класса экранов.
Горизонтальный и вертикальный углы обзора у экрана очень широкие. При взгляде на изображение под углом по горизонтали и вертикали цвет почти не искажается.
В целом, экран в моноблоке можно оценить как очень хороший: у него широкий цветовой охват, хорошая точность цветопередачи и широкие углы обзора.
Работа под нагрузкой и в режиме простоя
В режиме простоя частота процессора в моноблоке составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), а температура 35-ваттного процессора Core i7-6700T в этом режиме составляет примерно 34 °С.

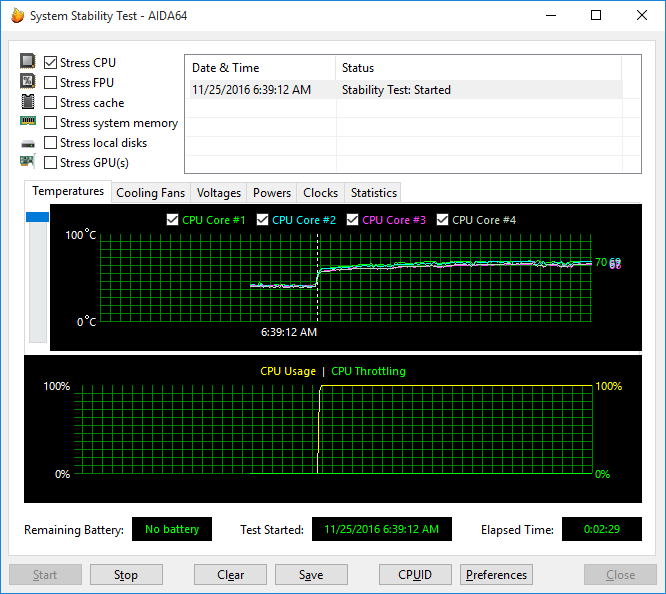

При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,4 ГГц (напомним, что для процессора Intel Core i7-6700T максимальная частота в режиме Intel Turbo Boost составляет 3,6 ГГц). Температура процессора в этом режиме загрузки увеличивается до 70 °С, а мощность энергопотребления процессора колеблется в пределах 30—35 Вт.
Скорость вращения вентилятора системы охлаждения в данном режиме составляет 2720 об/мин.

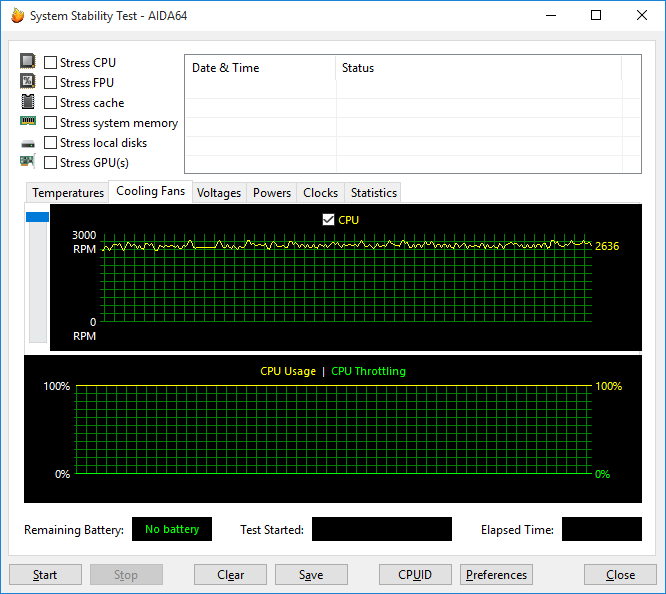

Если увеличить нагрузку на процессор и использовать стресс-тест Prime95, который в большей степени нагревает процессор, максимальная частота процессора опускается до 2,3 ГГц, а температура его ядер не меняется и составляет 63—70 °С. Мощность энергопотребления процессора составляет 35 Вт, а скорость вращения вентилятора системы охлаждения в данном режиме составляет 2640 об/мин.

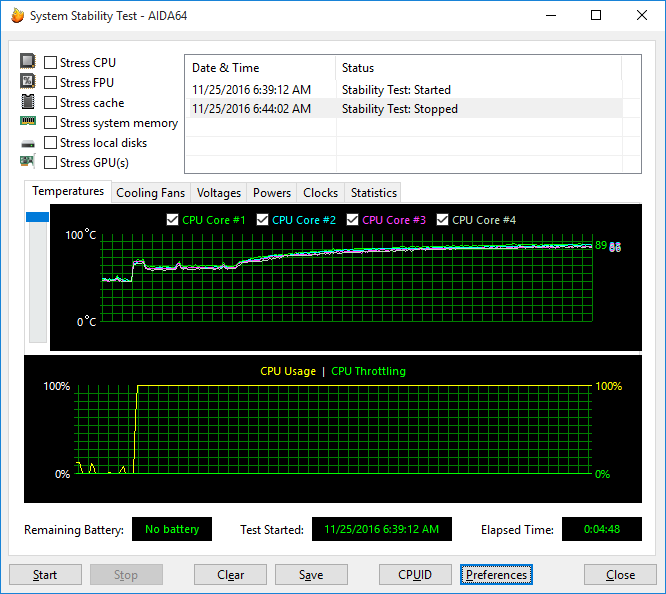

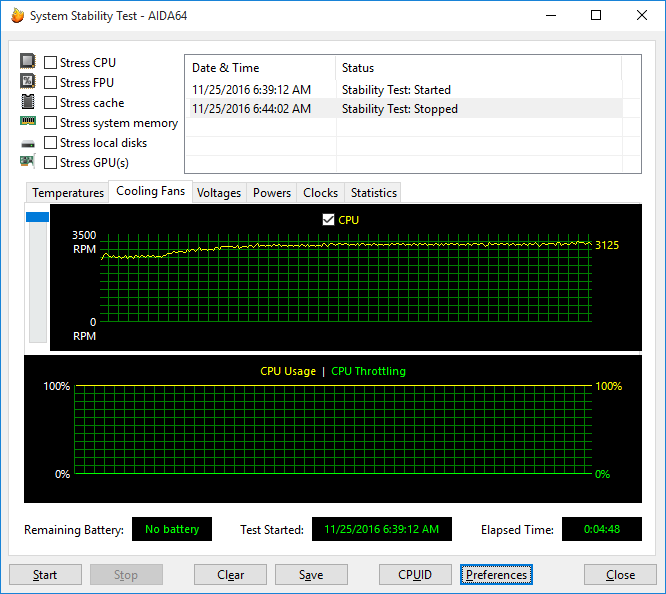

При одновременной загрузке ядер процессора тестом Prime95 и графического процессора дискретной видеокарты максимальная частота процессора составляет уже 2,6 ГГц, а температура его ядер увеличивается до 89 °С. Мощность энергопотребления не меняется и составляет 35 Вт, а скорость вращения вентилятора системы охлаждения увеличивается до 3100 об/мин.
Производительность накопителя
Как уже отмечалось, в моноблоке Asus Zen AiO Pro Z220IC установлен SSD-накопитель SK Hynix HFS128G39MNC-2300A емкостью 128 ГБ. Этот накопитель имеет разъем M.2 и интерфейс SATA.

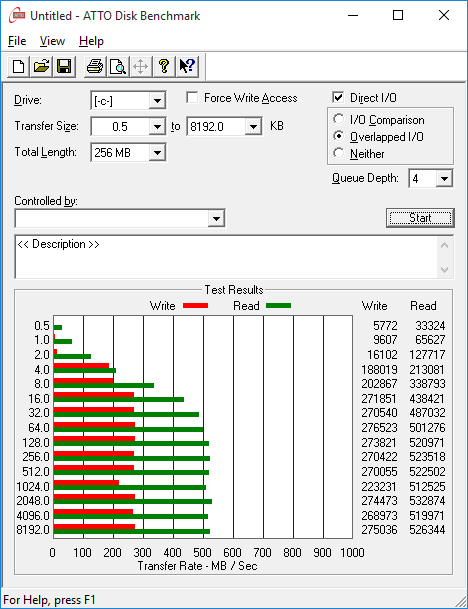

Для этого накопителя утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения на уровне 500 МБ/с, а скорость последовательной записи — на уровне 270 МБ/с. По сегодняшним меркам это довольно скромный результат для SSD-накопителя, но для «мелкого» накопителя с интерфейсом SATA — вполне типичный.

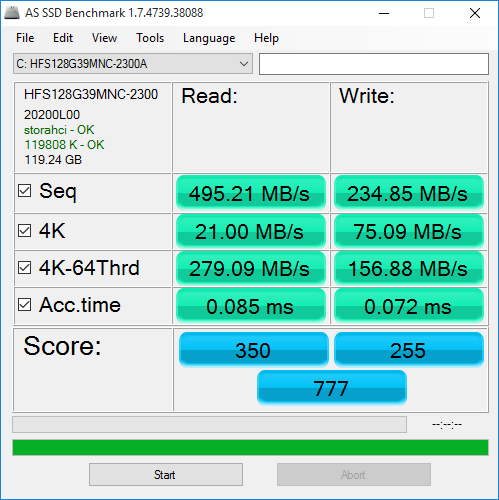

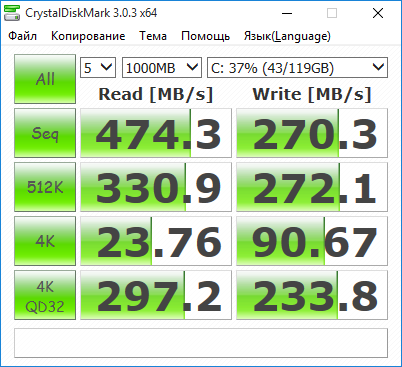

Приведем также результаты тестирования популярными утилитами CrystalDiskMark и AS SSD.
Уровень шума
Моноблок Asus Zen AiO Pro Z220IC работает очень тихо, и даже при стрессовой загрузке процессора и видеокарты его не слышно в типичном офисном помещении. Впрочем, это наша субъективная оценка. А для получения объективных данных мы измерили уровень шума этого моноблока с применением аппаратных средств. Измерение проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно моноблока так, чтобы имитировать типичное положение головы пользователя.
Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого моноблоком, составляет 24 дБА. Это очень низкий уровень шума, который почти невозможно выделить на уровне фона. Услышать моноблок в таком режиме нельзя.
В режиме стрессовой загрузки процессора уровень шума составляет 26 дБА. Это очень мало, и при таком уровне шума моноблок можно услышать только в очень тихом помещении и только если специально прислушиваться.
В режиме стрессовой загрузки видеокарты уровень шума составляет 29 дБА. Это также немного, и при таком уровне шума моноблок можно услышать только в тихом помещении.
В режиме стрессовой загрузки процессора и дискретной видеокарты уровень шума составляет 30 дБА. И это тоже немного, и при таком уровне шума моноблок не будет выделяться на фоне остальных устройств в типичном офисном помещении. Одним словом, данный моноблок можно отнести к категории малошумных устройств.
| Сценарий нагрузки | Уровень шума |
| Режим простоя | 24 дБА |
| Стрессовая загрузка процессора | 26 дБА |
| Стрессовая загрузка видеокарты | 29 дБА |
| Стрессовая загрузка процессора и видеокарты | 30 дБА |
Исследование производительности
Для оценки производительности моноблока Asus Zen AiO Pro Z220IC мы использовали нашу новую методику измерения производительности с применением тестового пакета iXBT Application Benchmark 2017, а также игрового тестового пакета iXBT Game Benchmark 2016.
Результаты тестирования в бенчмарке iXBT Application Benchmark 2017 приведены в таблице. Результаты рассчитаны по пяти прогонам каждого теста с доверительной вероятностью 95%.
| Логическая группа тестов | Референсная система (Core i7-6700K) | Asus Zen AiO Pro Z220IC |
| Видеоконвертирование, баллы | 100 | 66,94±0,11 |
| MediaCoder x64 0.8.45.5852, с | 105,7±1,5 | 156,0±0,5 |
| HandBrake 0.10.5, с | 103,1±1,6 | 155,80±0,13 |
| Рендеринг, баллы | 100 | 67,4±0,3 |
| POV-Ray 3.7, с | 138,10±0,21 | 205,3±0,5 |
| LuxRender 1.6 x64 OpenCL, с | 252,7±1,4 | 377,3±1,4 |
| Вlender 2.77a, с | 220,7±0,9 | 325±4 |
| Видеоредактирование и создание видеоконтента, баллы | 100 | 63,76±0,16 |
| Adobe Premiere Pro CC 2015.4, с | 186,9±0,5 | 273,7±0,6 |
| Magix Vegas Pro 13, с | 366,0±0,5 | 508,2±0,6 |
| Magix Movie Edit Pro 2016 Premium v.15.0.0.102, с | 187,1±0,4 | 274,8±2,7 |
| Adobe After Effects CC 2015.3, с | 288,0±0,5 | 754±5 |
| Photodex ProShow Producer 8.0.3648, с | 254,0±0,5 | 308,2±0,6 |
| Обработка цифровых фотографий, баллы | 100 | 80,5±0,4 |
| Adobe Photoshop CС 2015.5, с | 520,7±1,6 | 531,1±0,9 |
| Adobe Photoshop Lightroom СС 2015.6.1, с | 182,4±2,9 | 274±4 |
| PhaseOne Capture One Pro 9.2.0.118, с | 317,8±7,5 | 398±3 |
| Распознавание текста, баллы | 100 | 71,28±0,11 |
| Abbyy FineReader 12 Professional, с | 442,3±1,4 | 620,6±1,0 |
| Архивирование, баллы | 100 | 85,1±0,6 |
| WinRAR 5.40 СPU, с | 91,65±0,05 | 107,8±0,7 |
| Научные расчеты, баллы | 100 | 76,5±2,9 |
| LAMMPS 64-bit 20160516, с | 397,3±1,1 | 524,1±2,1 |
| NAMD 2.11, с | 234,0±1,0 | 337,2±2,7 |
| FFTW 3.3.5, мс | 32,8±0,6 | 37±7 |
| Mathworks Matlab 2016a, с | 117,9±0,6 | 163,9±2,3 |
| Dassault SolidWorks 2016 SP0 Flow Simulation, с | 252,5±1,5 | 321±12 |
| Скорость файловых операций, баллы | 100 | 68,5±1,7 |
| WinRAR 5.40 Storage, с | 81,9±0,5 | 125±6 |
| UltraISO Premium Edition 9.6.5.3237, с | 54,2±0,6 | 71±4 |
| Скорость копирования данных, с | 41,5±0,3 | 64,9±0,8 |
| Интегральный результат CPU, баллы | 100 | 72,7±0,4 |
| Интегральный результат Storage, баллы | 100 | 68,5±1,7 |
| Интегральный результат производительности, баллы | 100 | 71,4±0,6 |
По интегральному результату в процессорных тестах моноблок Asus Zen AiO Pro Z220IC отстает от нашей референсной системы на базе процессора Intel Core i7-6700K на 27,3%. Тем не менее, для моноблока интегральный результат в 72,7 балла — это много. И если сопоставлять производительность с моноблоками или ноутбуками, то Asus Zen AiO Pro Z220IC можно отнести к категории высокопроизводительных решений. В целом моноблок Asus Zen AiO Pro Z220IC является универсальным производительным решением, которое можно использовать для широкого спектра задач.
Теперь посмотрим на результаты тестирования моноблока в играх. Тестирование проводилось при разрешении 1920×1080 и, естественно, при использовании видеокарты Nvidia GeForce GTX 960M.
| Игровой тест | Результат, FPS | |
| Максимальное качество | Минимальное качество | |
| World of Tanks | 57,56±0,27 | 111,81±0,14 |
| World of Warships | 66,5±0,3 | 71,18±0,05 |
| Grid 2 | 55,05±0,23 | 188,1±2,3 |
| F1 2015 | 40,36±0,16 | 93,7±0,5 |
| Metro: LL Redux | 18,72±0,06 | 81,7±0,4 |
| Middle-earth: Shadow of Mordor | 28,2±0,3 | 79,57±0,15 |
| Hitman: Absolution | 18,3±0,8 | 92,5±0,8 |
| Thief | 29,17±0,15 | 65,97±1,2 |
| Tomb Raider | 17,83±0,15 | 161±6 |
| Sleeping Dogs | 17,89±0,04 | 86,2±1,1 |
| Sniper Elite V2 | 18,63±0,15 | 103,4±0,4 |
| Batman: Arkham Origins | 79,6±1,1 | 179,7±0,9 |
Как и следовало ожидать, производительности видеокарты Nvidia GeForce GTX 960M недостаточно, чтобы обеспечить комфортную (с FPS более 40) игру при настройках на максимальное качество в разрешении 1920×1080. Однако при настройках на минимальное качество все игры будут «летать», и для любой игры можно подобрать такие средние настройки качества, при которых будет обеспечиваться комфортный уровень игры. Таким образом, в плане игр моноблок Asus Zen AiO Pro Z220IC представляет собой решение среднего уровня.
Выводы
Asus Zen AiO Pro Z220IC — это стильный моноблок премиум-класса, который можно отнести к категории универсальных производительных решений, способных справиться с широким спектром ресурсоемких задач. Кроме того, Asus Zen AiO Pro Z220IC вполне можно использовать в качестве игрового решения среднего уровня.
К преимуществам этого моноблока, кроме стильного дизайна и высокой производительности, можно отнести качественный экран и хороший звук. Кроме того, моноблок очень тихий. Если говорить о недостатках, то их совсем немного. Пожалуй, тут можно отметить не очень удачное расположение USB-портов, а также тот факт, что моноблок не подлежит самостоятельному апгрейду, поскольку его корпус не разбирается.
Остается добавить, что розничная стоимость моноблока Asus Zen AiO Pro Z220IC в описанной конфигурации составляла на момент подготовки статьи 94 тысячи рублей.
