Комплект для расширения беспроводной сети через электропроводку Netis PL7622KIT


Содержание


Первые устройства для создания сети через электропроводку по стандарту HomePlug появились на рынке около пятнадцати лет назад. С тех пор было разработано несколько обновленных версий протоколов, обеспечивающих более высокую скорость работы. Однако в целом этот сегмент у большинства производителей явно не находится среди активно развивающихся и скорее занимает место «что б было». С точки зрения пользователей, это оборудование представляет интерес для решения относительно редко встречающихся проблем. В частности, речь может идти о подключении к домашней сети телевизора или медиаплеера, а также об установке дополнительной точки доступа в удаленной комнате квартиры или дома. В некоторых случаях сети через электропроводку могут иметь преимущества перед беспроводными коммуникациями, в частности более высокую и/или стабильную производительность. Но заменить традиционные проводные сети они не способны. Единственное их преимущество перед привычной витой парой — отсутствие необходимости прокладки новых кабелей. Так что в большинстве случаев на их долю остаются только варианты «забыли установить розетку, а ремонт уже закончен».

Несмотря на формальное увеличение скорости работы в последних поколениях стандартов HomePlug AV2, большинство устройств оборудованы портами 100 Мбит/с для подключения к существующему оборудованию, поэтому ориентироваться на красивые цифры «600» или «1300» почти нет смысла. Теоретически они могут быть востребованы при наличии большого количества адаптеров в сети по электропроводке, но в тестах мы обычно используем только два устройства, поэтому оценить преимущества новых версий не получится.

Напомним, что для передачи информации по сети питания применяется кодирование с высокой частотой, так что прохождение сигнала через ИБП и сетевые фильтры существенно затруднено. Кроме того, влияние на скорость оказывают качество электропроводки, наличие в сети «шумных» потребителей, а также общее число клиентов в ней. И не стоит забывать, что все устройства должны быть подключены к одной физической линии (фазе).

Наиболее популярными разработчиками микросхем этого стандарта сегодня являются компании Broadcom и Qualcomm. У производителей сетевого оборудования обычно нет никаких сложностей при использовании их продуктов для создания законченных решений. Так что не удивительно, что подобное оборудование встречается не только у производителей первого эшелона, но и у менее известных компаний.

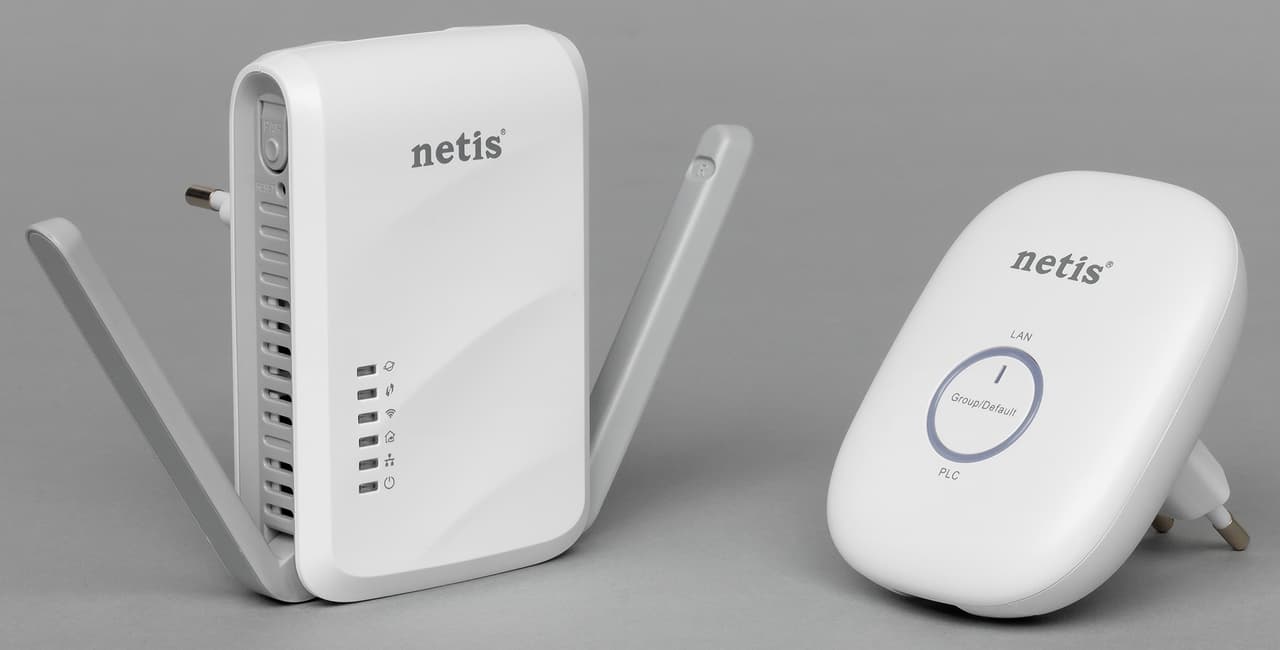

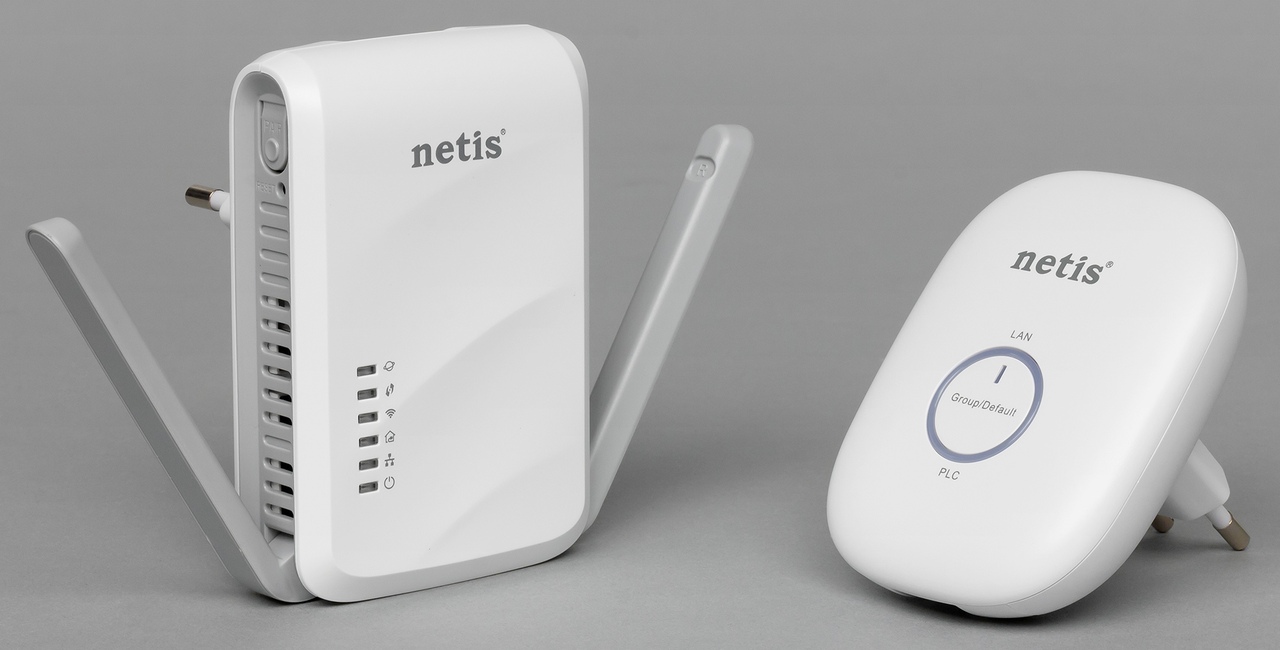

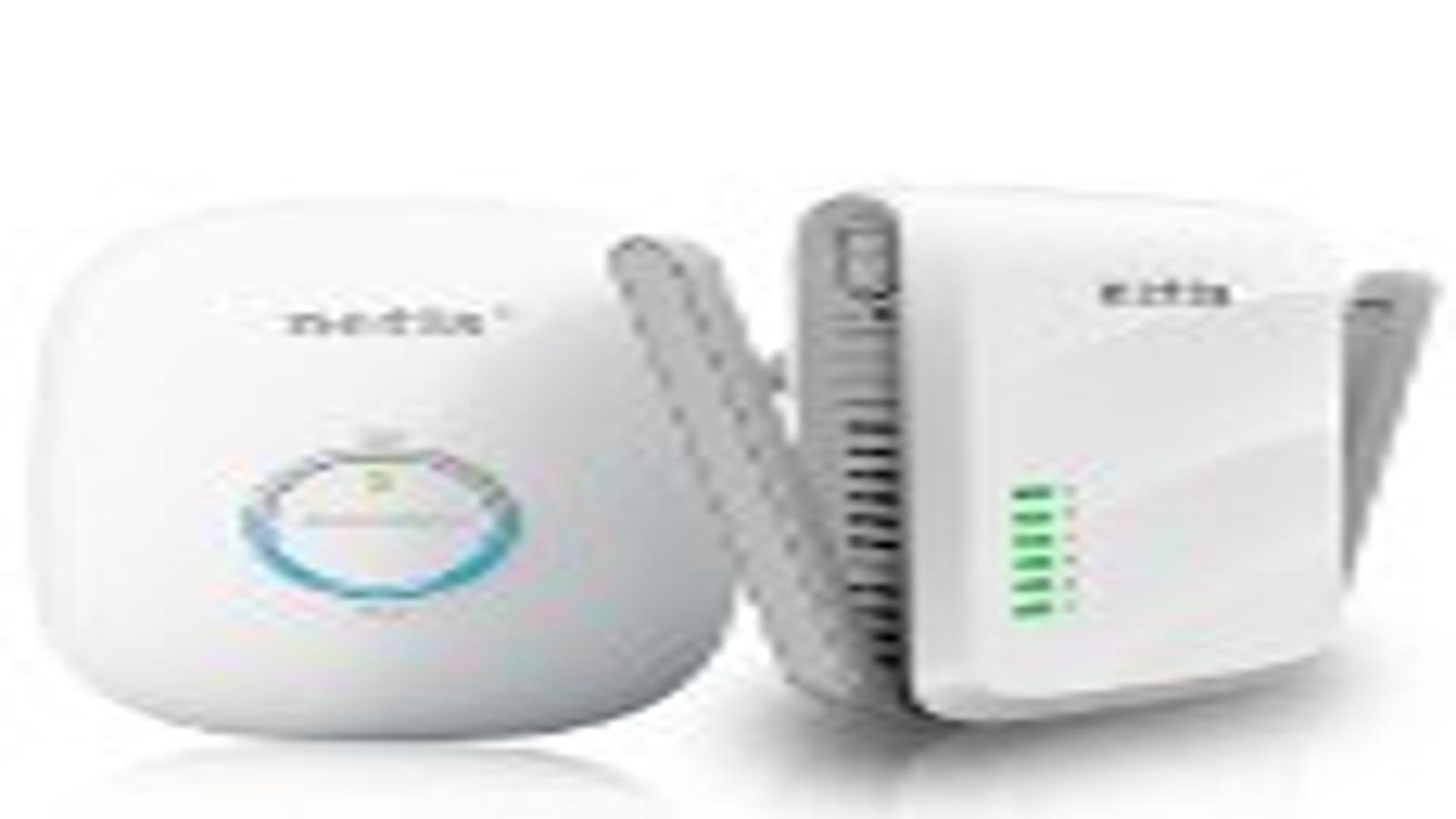

В частности, в каталоге компании Netis на настоящий момент тоже представлено несколько таких продуктов. В этом материале мы рассмотрим комплект, предлагаемый под артикулом PL7622 Kit. Он состоит из двух устройств — адаптера PL7600 и беспроводного моста PL7622. Кроме такого варианта можно приобрести и набор из двух PL7600, а вот по одному данные модели не предлагаются.

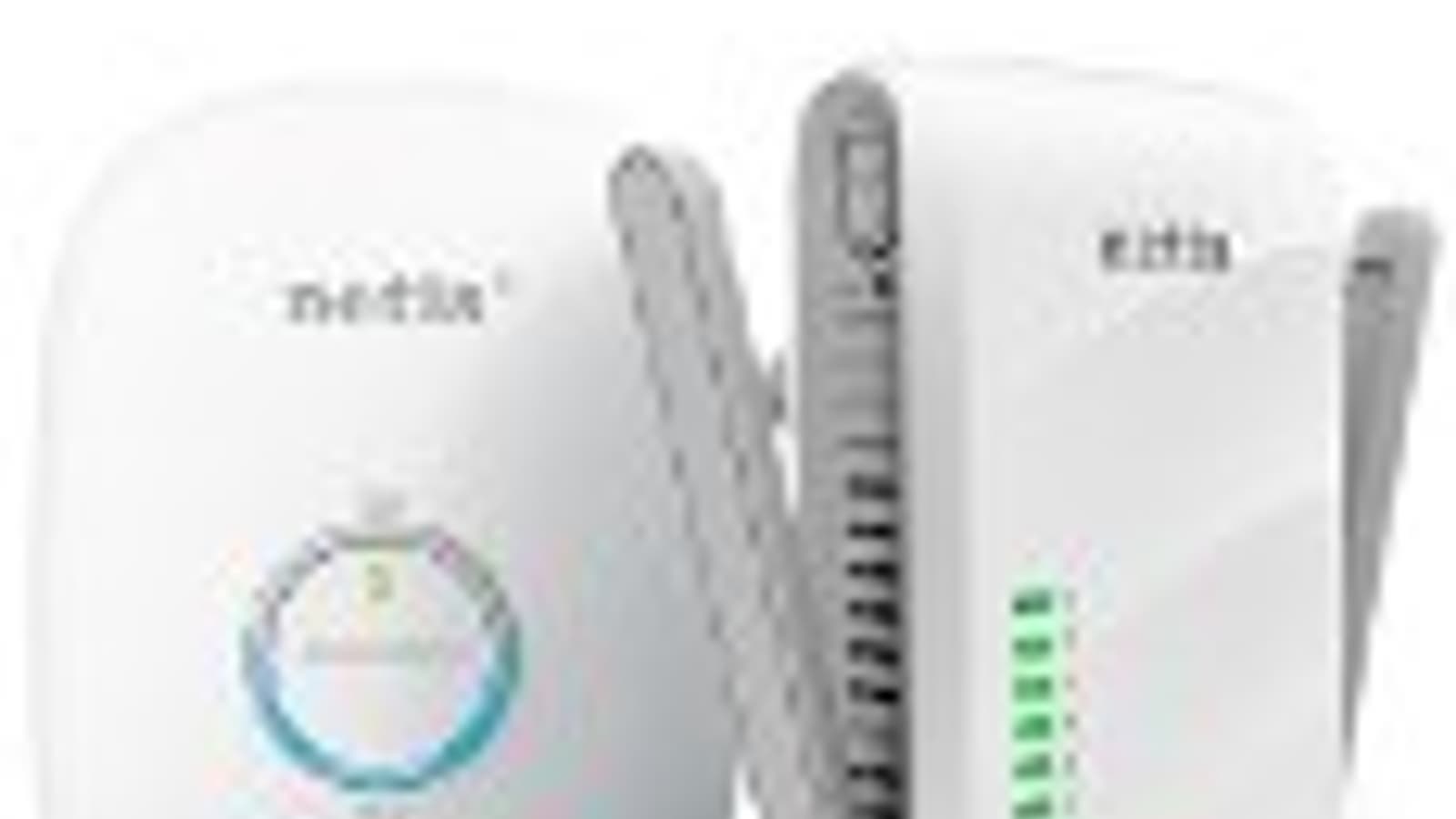

Средняя цена комплекта Netis PL7622KIT
T-14223938
Розничные предложения
L-14223938-10

Комплект поставки, внешний вид и характеристики

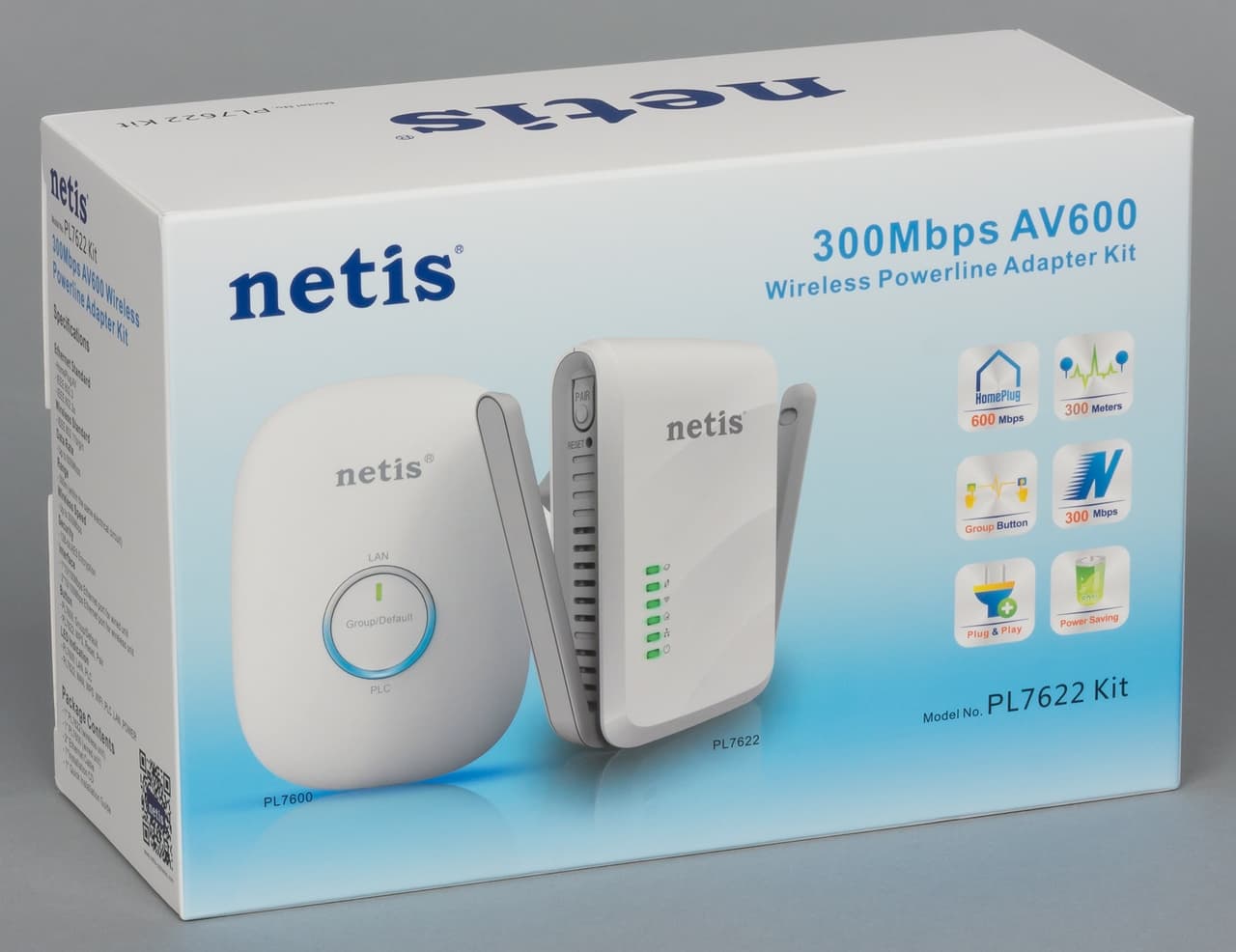

Набор поставляется в крепкой компактной картонной коробке с обложкой. Оформление последней вполне традиционное — фотографии, технические характеристики, варианты использования и другая полезная информация. Здесь используется преимущественное английский язык, а на русском языке есть только несколько предложений очень мелким шрифтом.

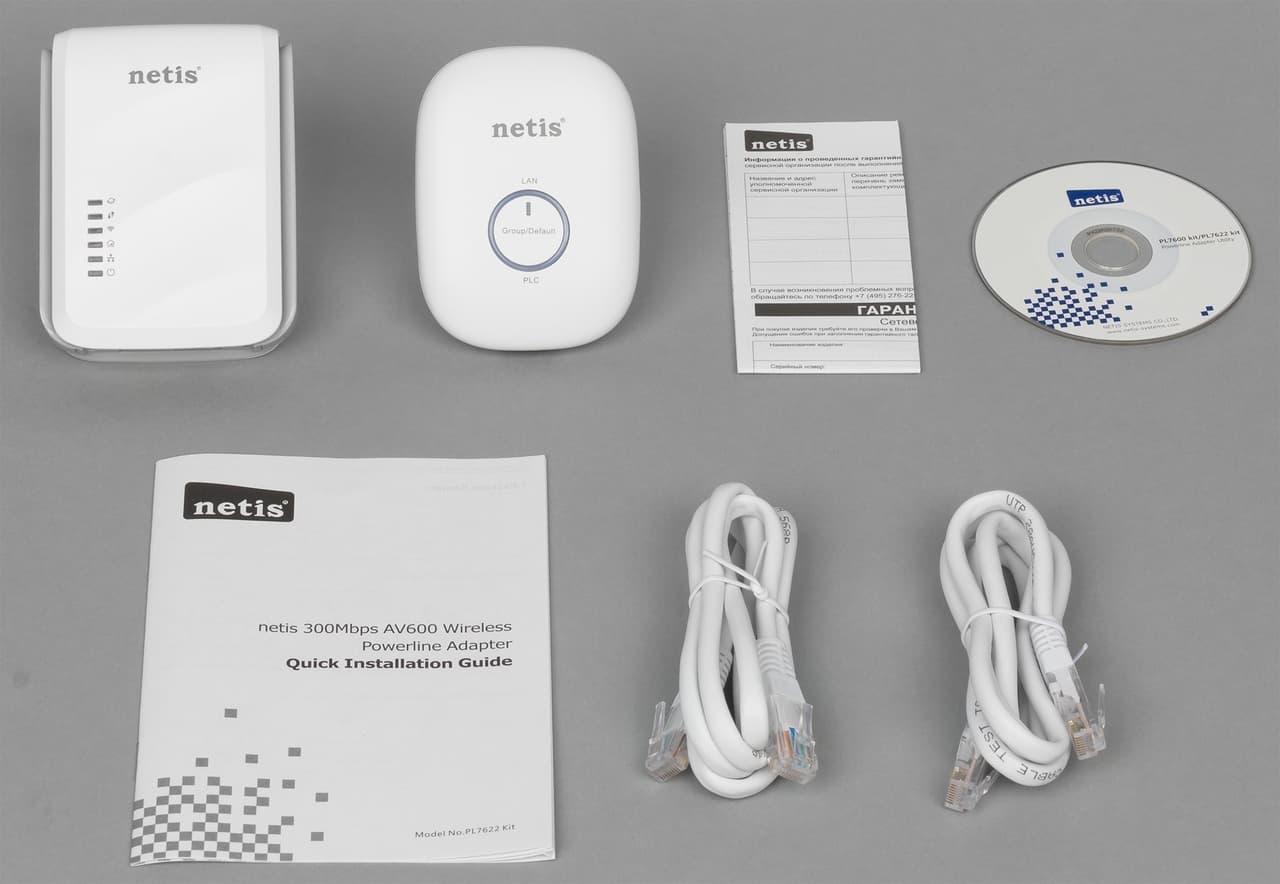

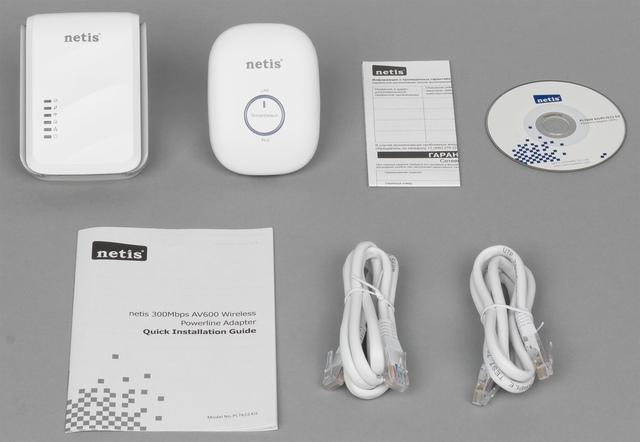

Внутри в специальной вставке разместились два адаптера. Кроме них в коробке есть пара сетевых кабелей длиной в один метр, гарантийный талон на русском языке с адресами локальных сервис-центров, краткая инструкция на английском и русском языках по началу работы, а также миникомпакт-диск. На диске записаны электронные версии документации (на английском языке), а также программное обеспечение. Заметим, что в большинстве случаев оно не потребуется.

На сайте производителя можно загрузить только PDF с описанием продукта. Никаких программ или обновлений прошивок для рассматриваемого оборудования не предлагается. Отметим, что срок гарантийного обслуживания установлен в два года.

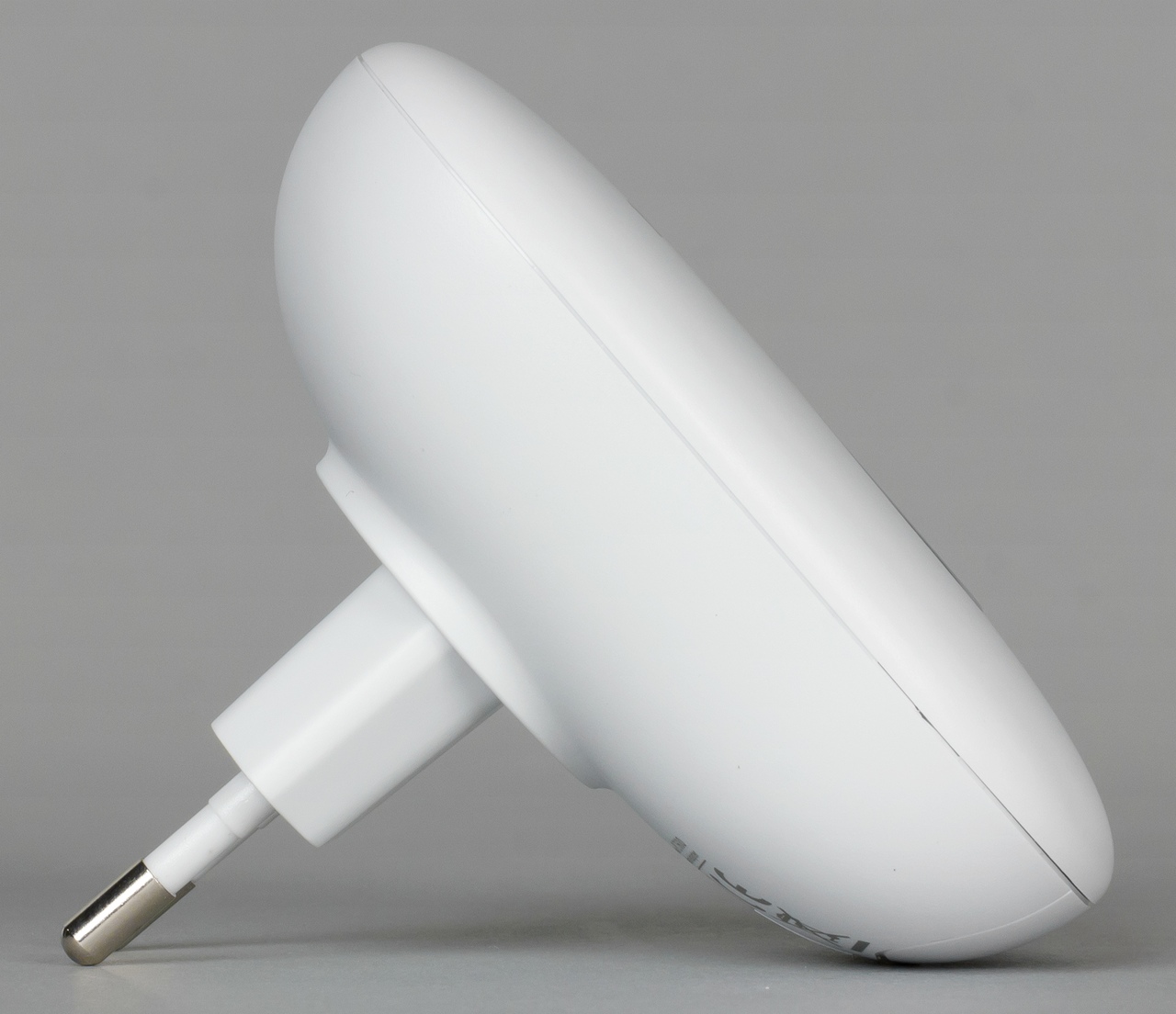

Корпус адаптера PL7600 выполнен из практичного белого матового пластика. Форма основной части напоминает округлый камень, который можно встретить на морском пляже. Решеток вентиляции не предусмотрено.

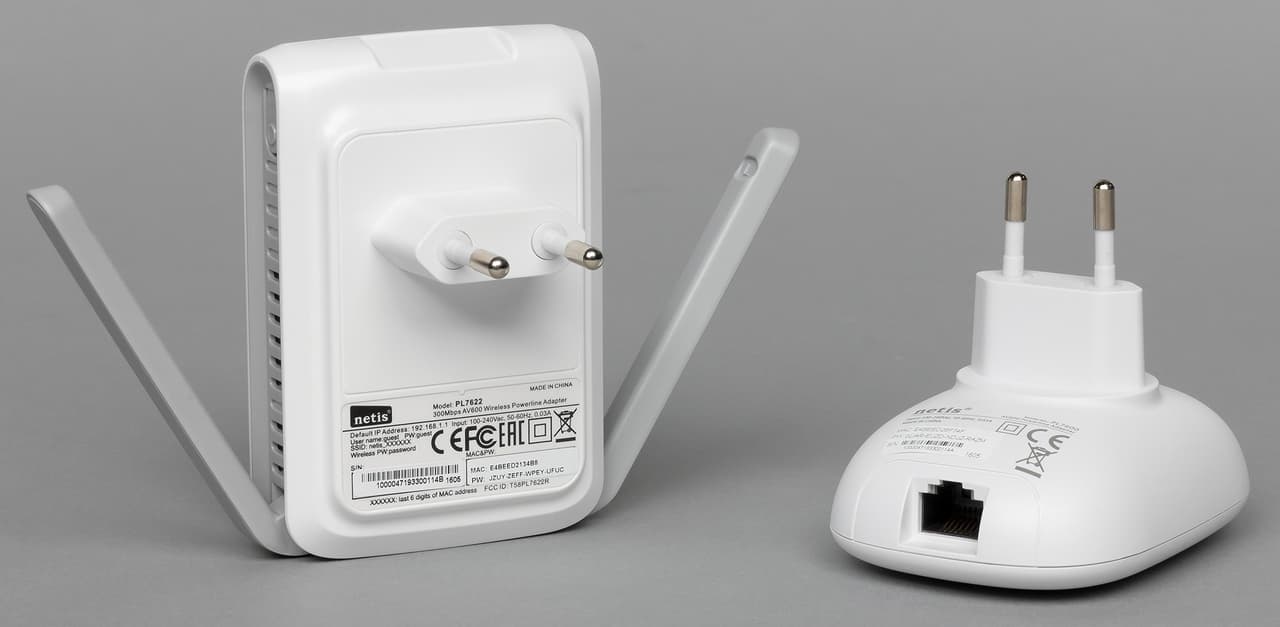

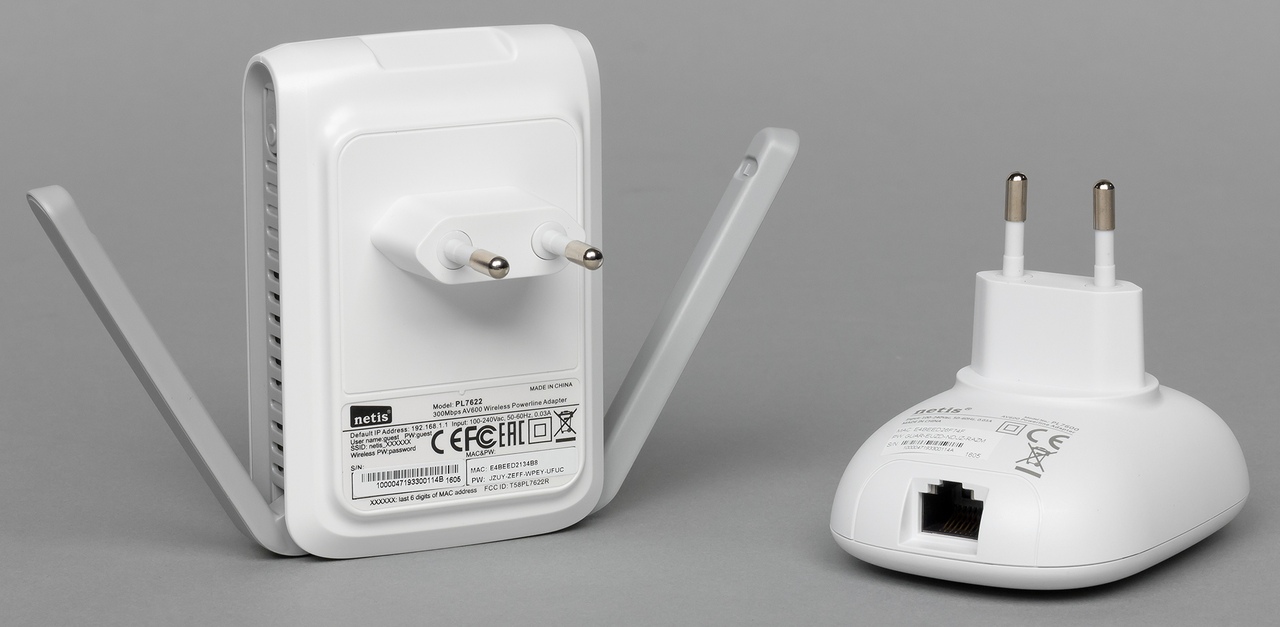

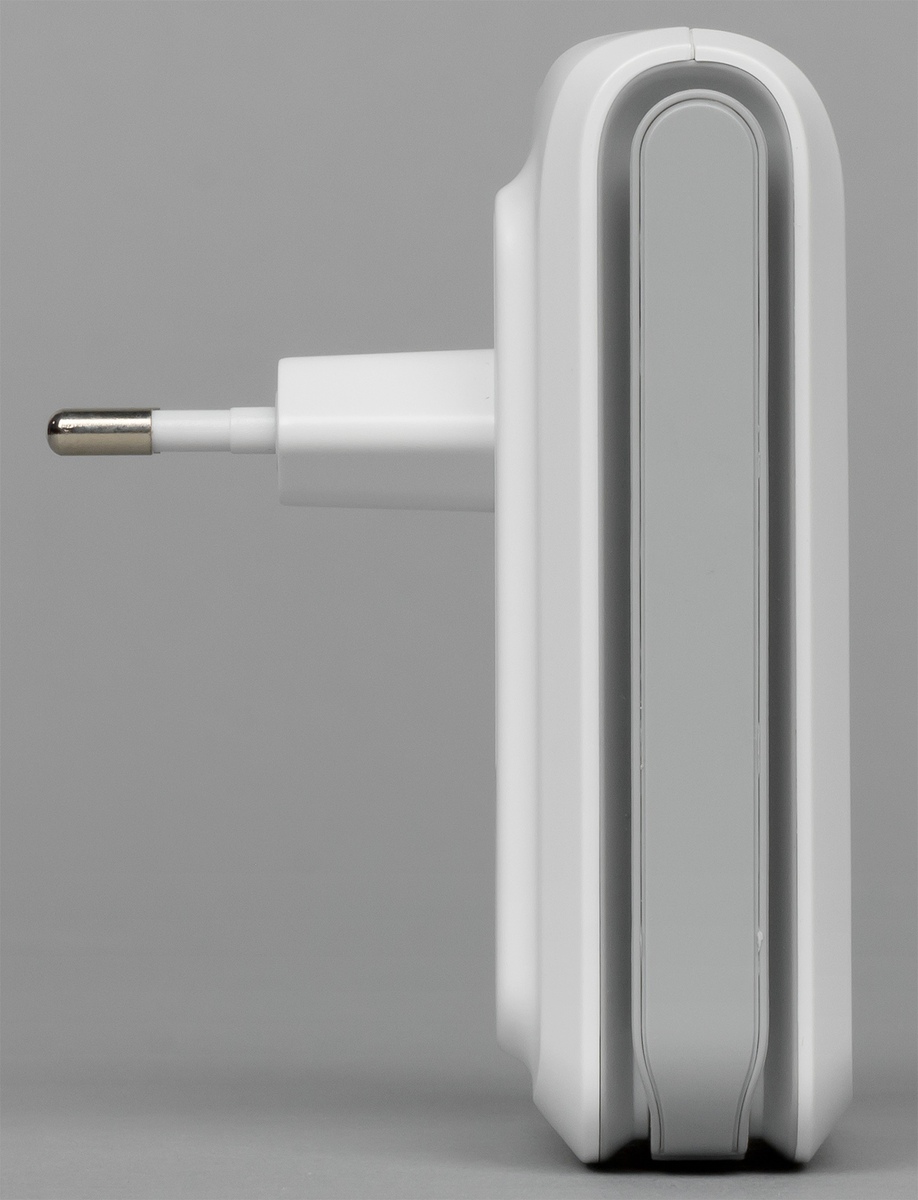

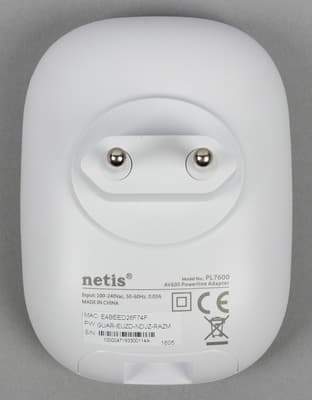

Габаритные размеры без учета вилки составляют 62×31×84 мм. Форма вилки зависит от региона продажи — в нашем случае это традиционный вариант с тонкими контактами. Благодаря своей форме, он подойдет и для утопленных розеток. Вилка закреплена без возможности поворота. При установке в настенные блоки розеток проблем с блокировкой соседних портов быть не должно. А вот если речь об удлинителе, то размеры устройства, скорее всего, не позволят установить что-то рядом. Впрочем, напомним, что данное оборудование рекомендуется подключать именно в настенные розетки для уменьшения числа соединений с целью обеспечения максимальной скорости.

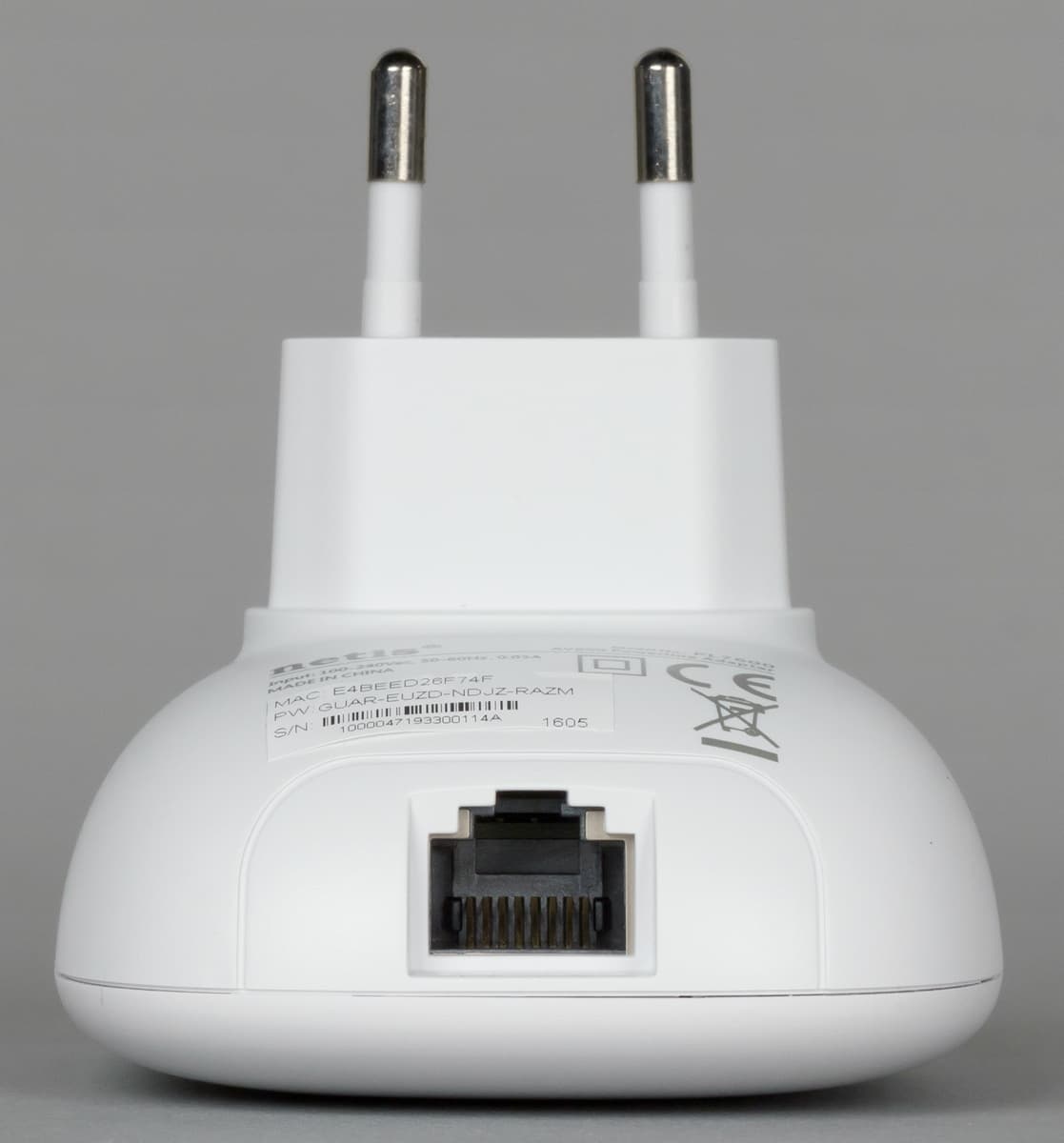

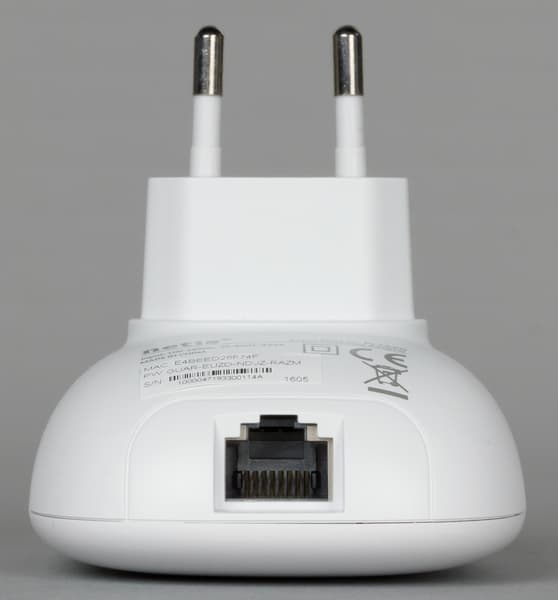

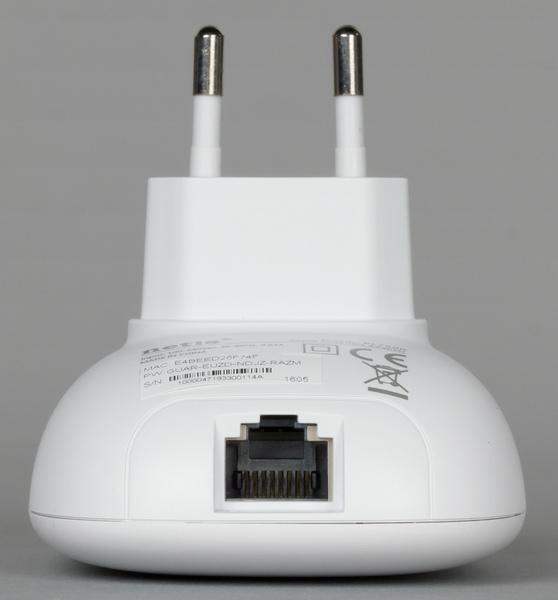

На нижнем торце корпуса установлен сетевой порт с поддержкой скоростей до 100 Мбит/с включительно. Как мы уже видели ранее, заявления «до 600 Мбит/с» у оборудования для организации сети по электропроводке относятся именно к канальной скорости передачи данных. Между двумя отдельно взятыми клиентами достичь таких показателей не получится.

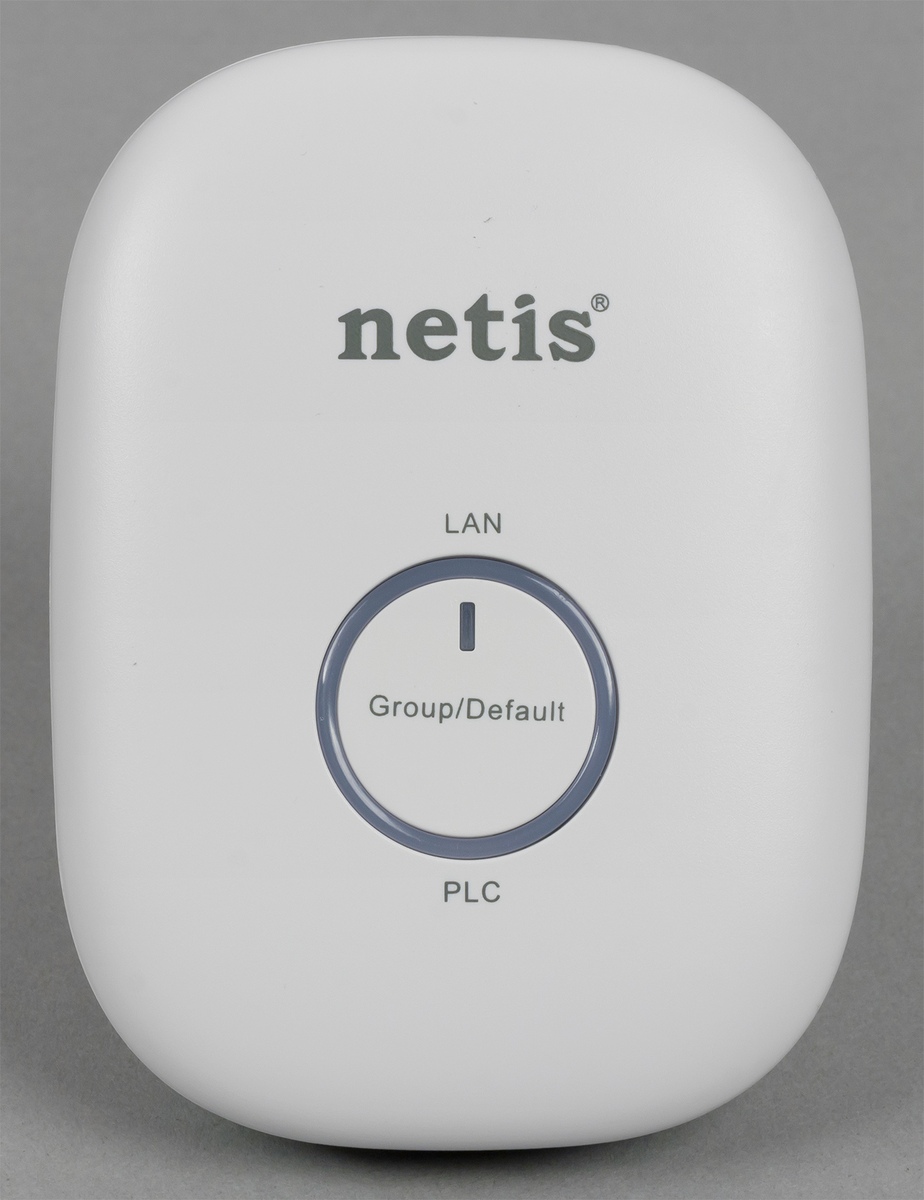

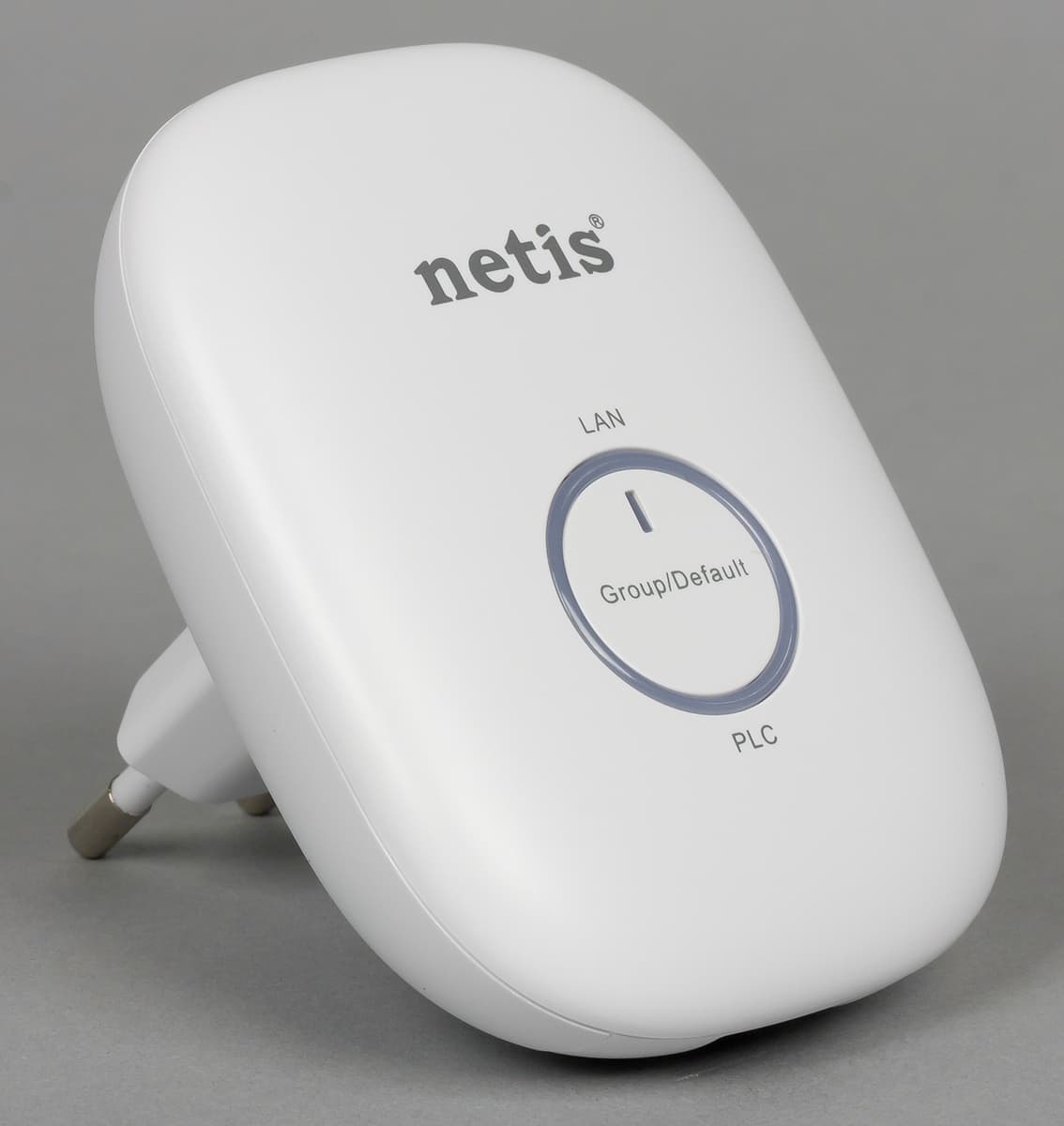

Внешний вид Netis PL7600   Внешний вид Netis PL7600

На лицевой стороне находится кнопка установления подключения к сети по электропроводке, также выполняющая функцию сброса настроек при длительном удержании. Кольцо вокруг кнопки играет роль индикатора статуса сегмента Powerline. Внутри самой кнопки есть также индикатор состояния подключения порта Ethernet.

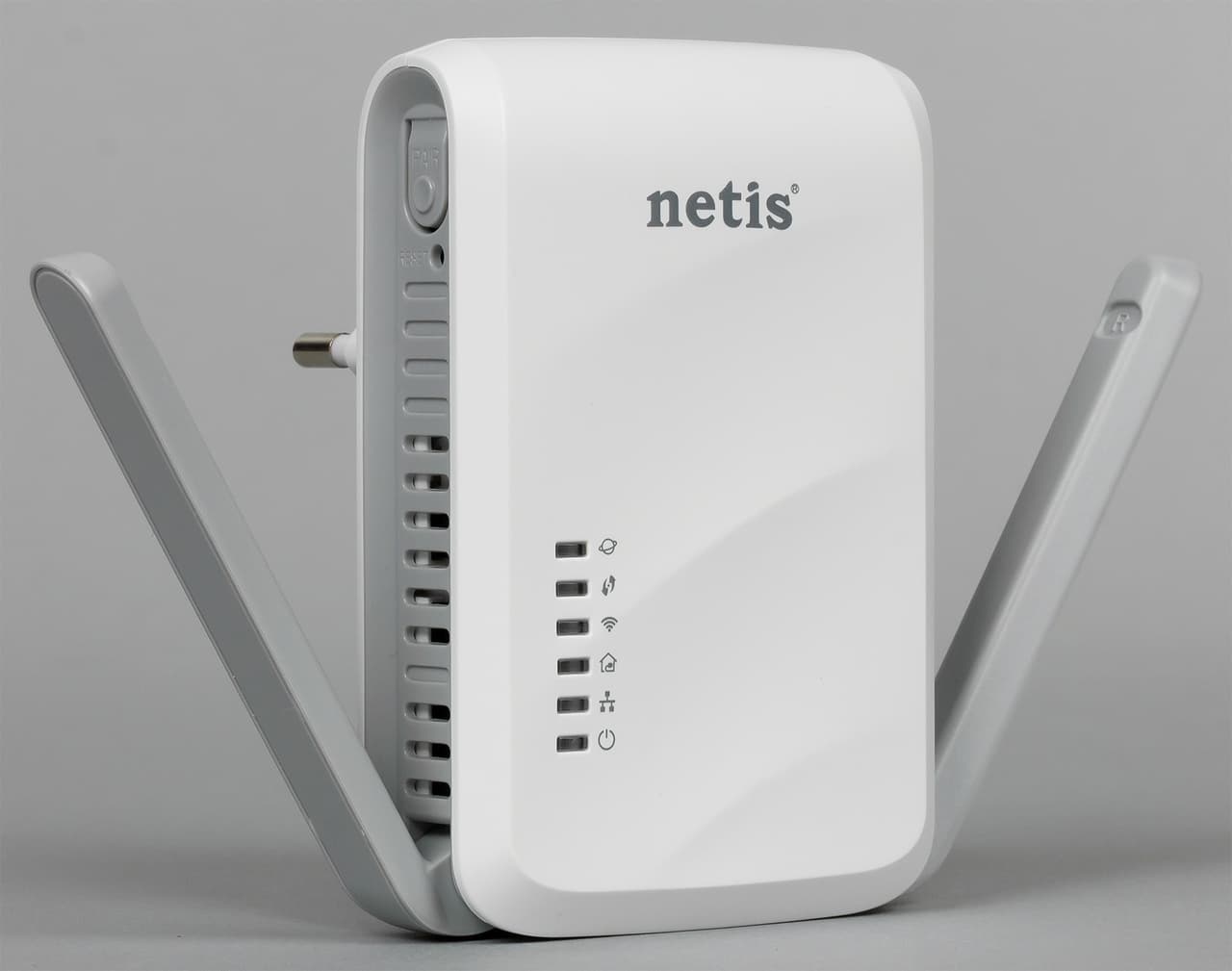

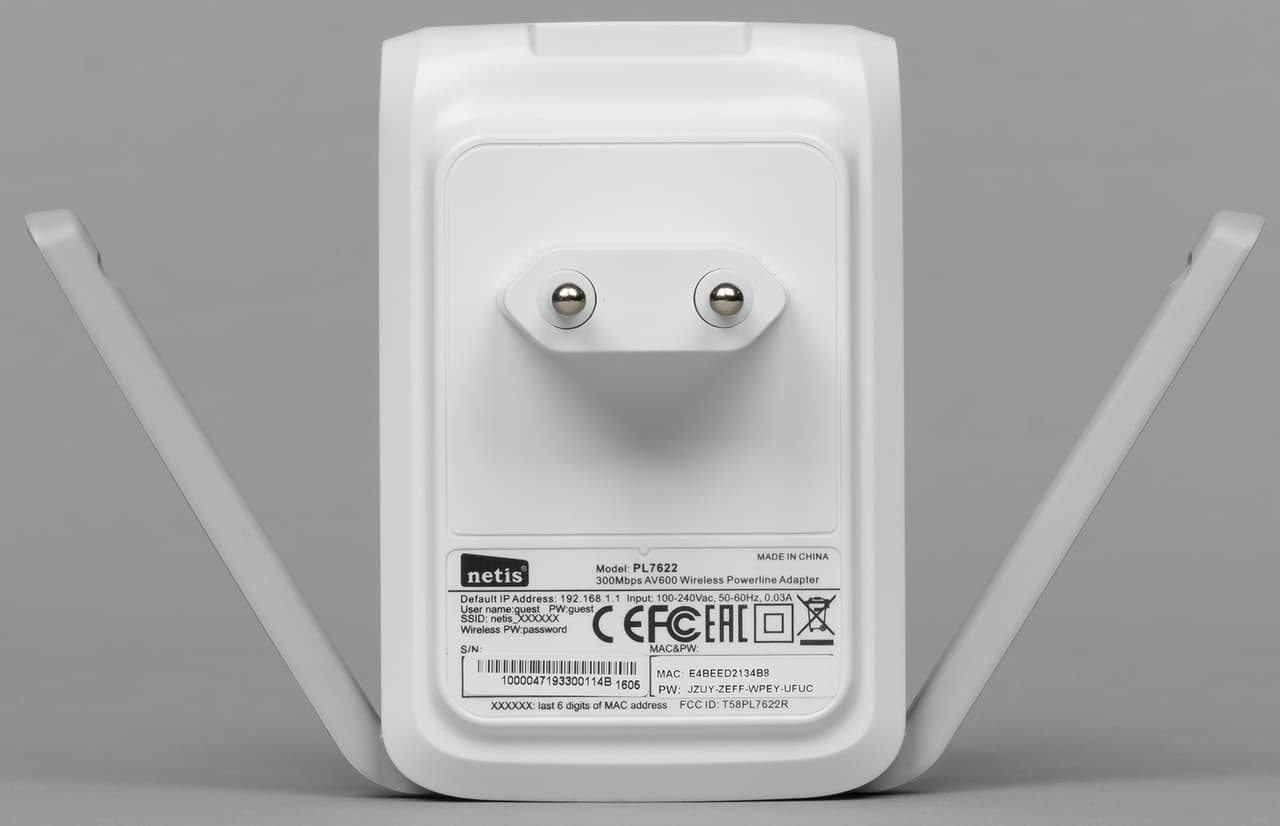

Блок PL7622, который также может выполнять функции беспроводной точки доступа, немного крупнее. Габаритные размеры его корпуса со сложенными антеннами составляют 70×29×94 мм. Форма вилки позволяет устанавливать адаптер в углубленные розетки. При размещении на стене соседние места не будут блокироваться, а в удлинителе, как и в случае PL7600, с их доступностью скорее всего возникнут проблемы.

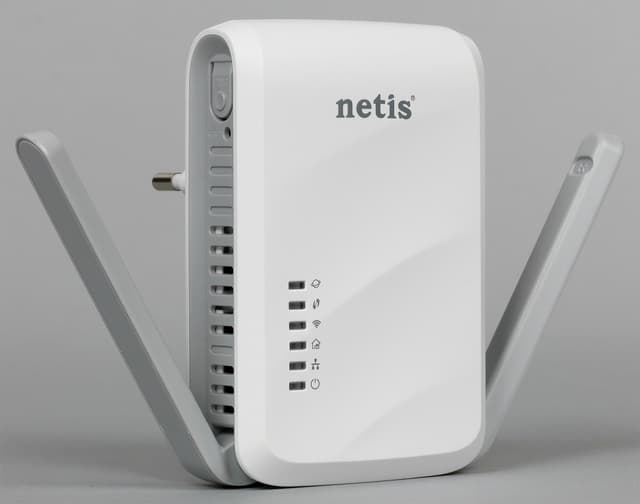

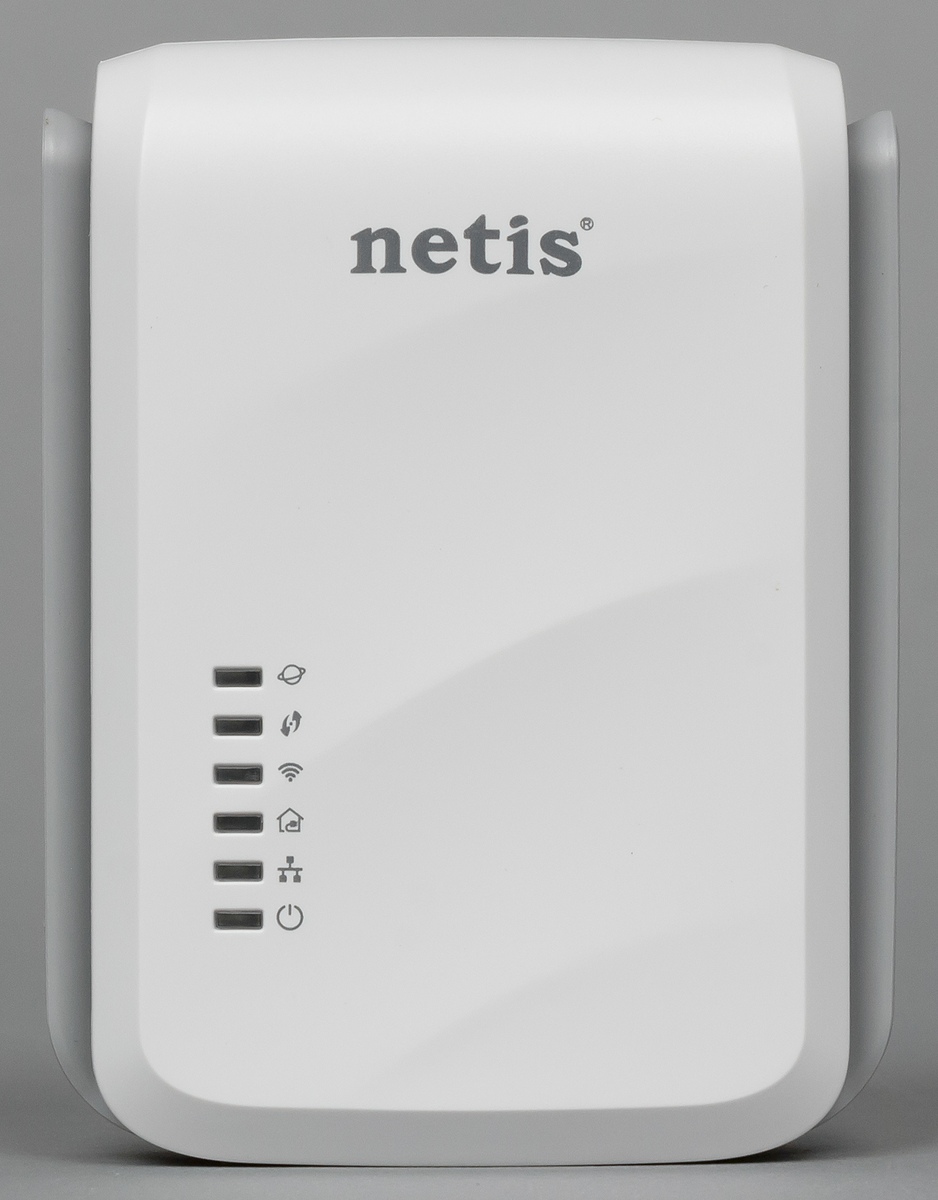

Внешний вид Netis PL7622   Внешний вид Netis PL7622

Здесь также используется практичный матовый пластик. Бо́льшая часть корпуса белая, а три боковые стороны и антенны серые.

Для более эффективной работы беспроводной сети антенны могут раскладываться на шарнирах примерно на 30 градусов от корпуса. Под ними можно заметить решетки вентиляции.

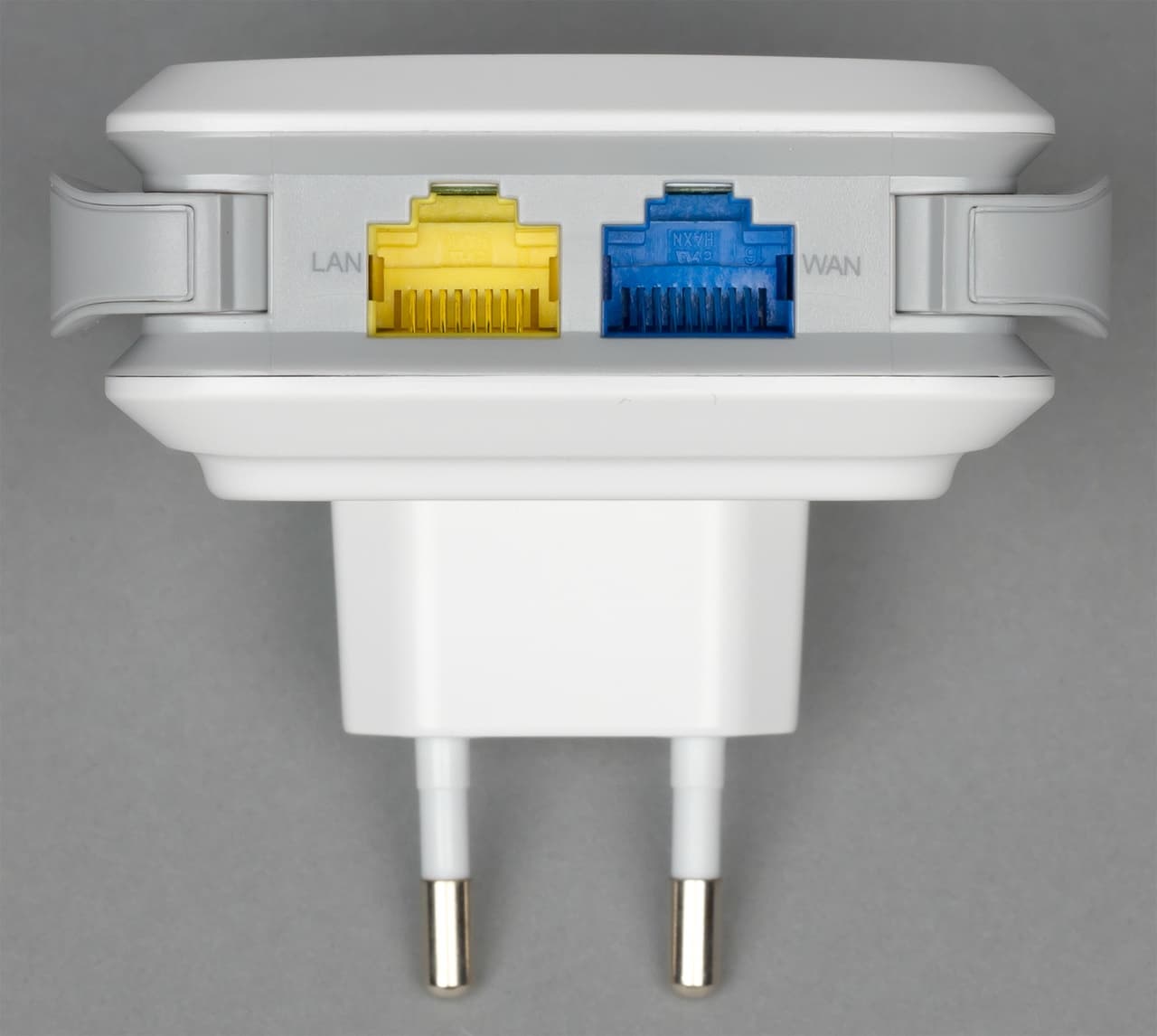

На нижней стороне корпуса находятся два сетевых порта с поддержкой скоростей до 100 Мбит/с. Они подписаны как LAN и WAN, но по документации не очень понятно, есть ли между ними какие-то отличия в плане подключения клиентов. Судя по проведенным тестам в обычном режиме работы в качестве точке доступа, порты равнозначны и соединяются через внутренний коммутатор. На лицевой стороне корпуса адаптера находятся шесть ярких светодиодных индикаторов. Разобраться с их функциями по краткой инструкции невозможно. Вероятно, речь идет о следующих статусах: питание, Powerline, Wi-Fi, WPS, LAN, WAN.

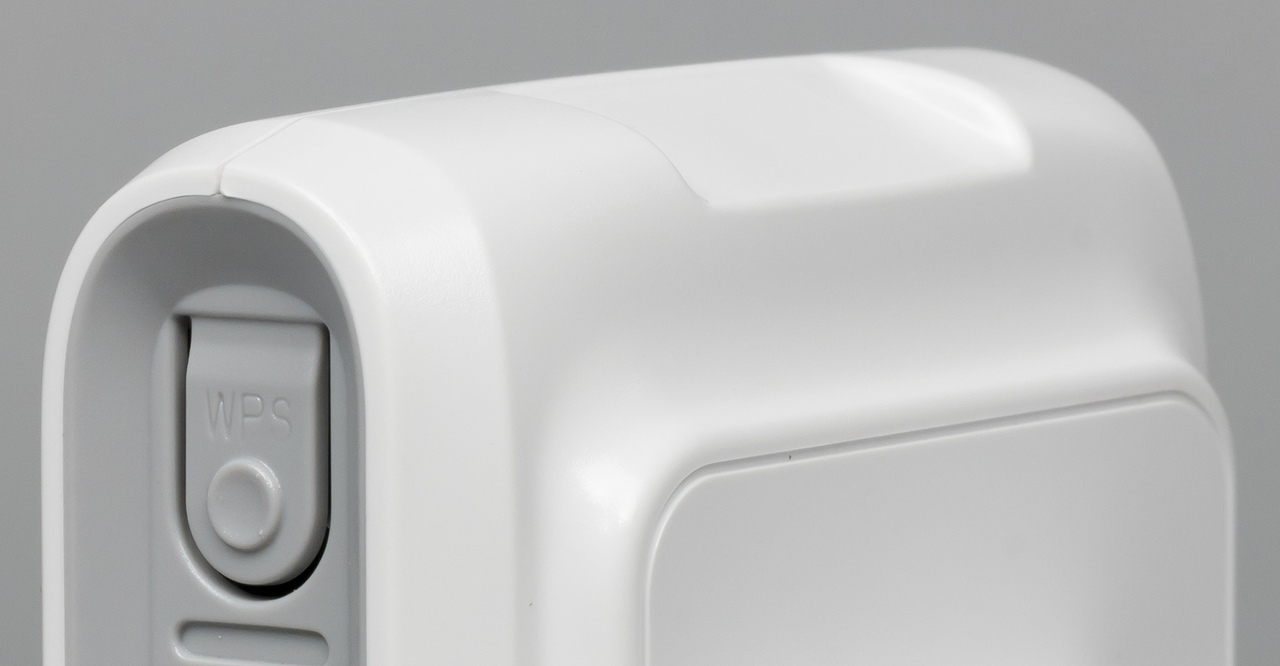

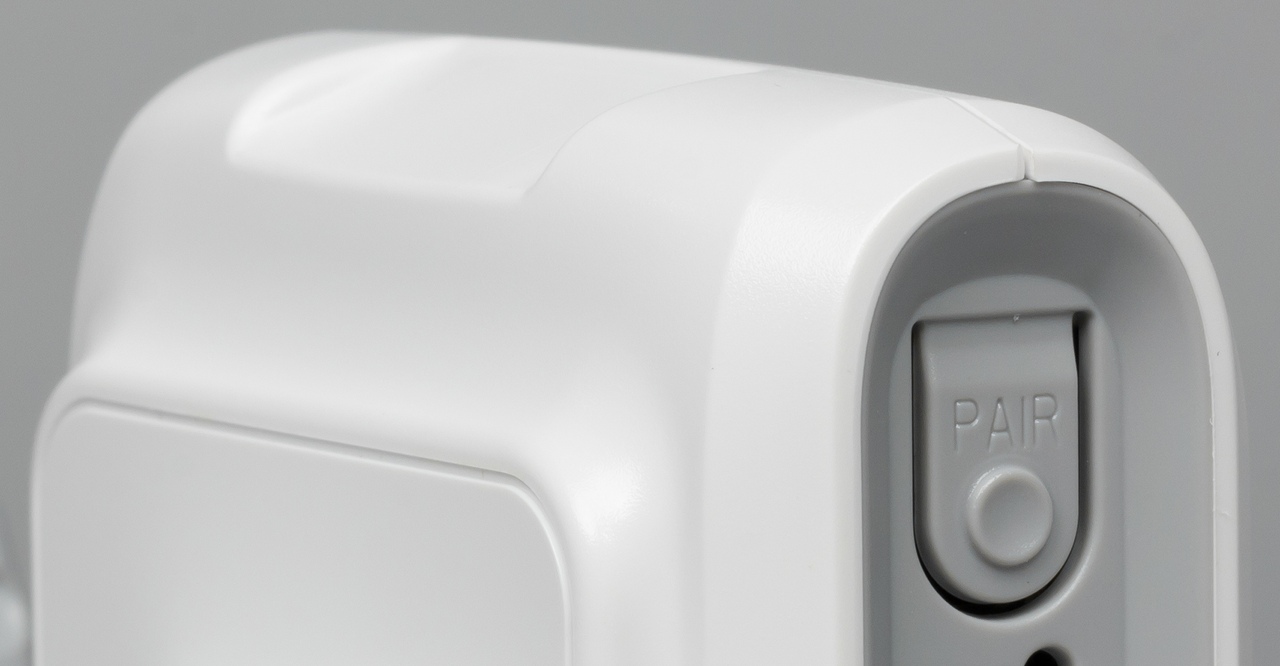

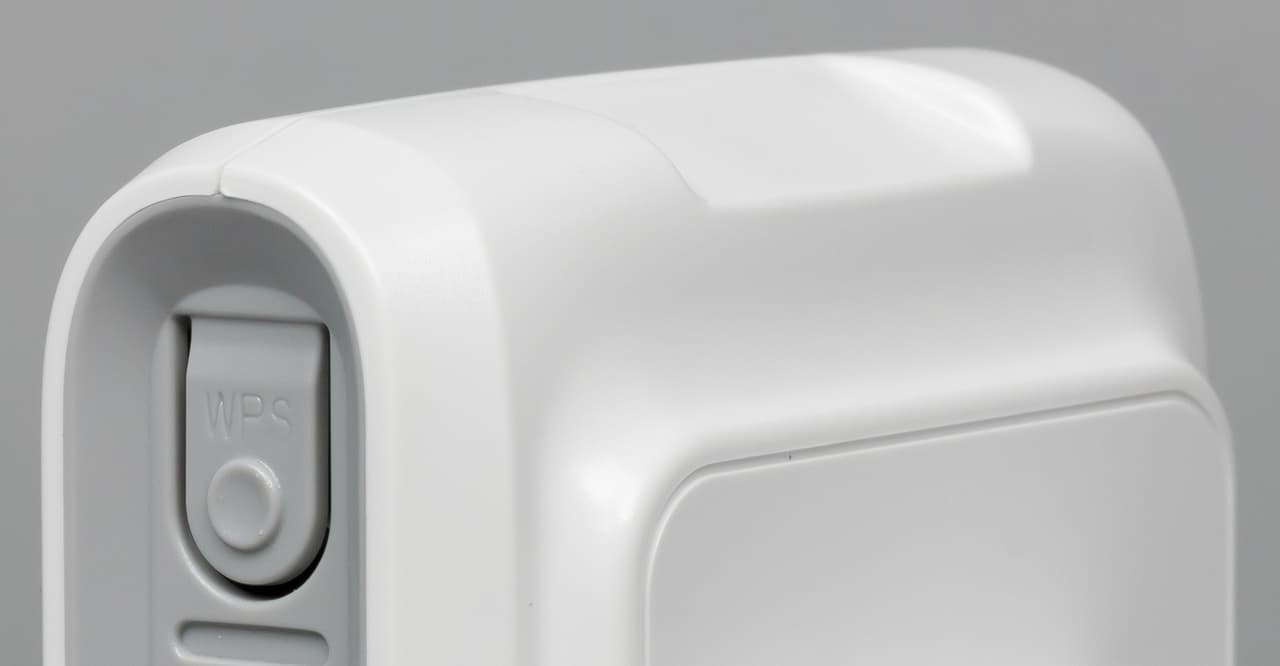

В верхней части корпуса за антеннами установлены три кнопки — установления связи в сети по электропроводке, подключения беспроводных клиентов по WPS, а также скрытая кнопка сброса настроек адаптера.

Технические характеристики устройств вполне стандартные: поддержка HomePlug AV2 600 Мбит/с благодаря платформе Qualcomm QCA7420, проводные порты 100 Мбит/с (один у PL7600 и два у PL7622), беспроводная точка доступа 802.11b/g/n в диапазоне 2,4 ГГц с максимальной скоростью подключения 300 Мбит/с (две антенны) у PL7622, работа в сетях с напряжением от 100 до 240 В, условия эксплуатации — внутри помещений, температура от 0 до 40 градусов, влажность от 10% до 90%. Среди заявленных параметров можно также отметить максимальную дальность работы по сети электропитания в 300 метров, но в реальности такая цифра, скорее всего, недостижима. Тем более, что для нее не указана возможная скорость. Кроме этого, производитель указывает наличие режима энергосбережения, который включается автоматически при отсутствии соединения по Ethernet.

Деталей о конфигурации «роутерной» части платформы PL7622 в официальных источниках найти не удалось. Но после недолгого «прогрева» в тестах получилось снять закрывающую винты наклейку и разобрать корпус. В нем мы обнаружили дочернюю плату с чипом Realtek RTL8196E, радиоблоком Realtek RTL8192ER, флэш-чипом на 4 МБ и даже консольным разъемом. Благодаря последнему удалось уточнить, что оперативной памяти в данной модели 32 МБ, а процессор работает на частоте 400 МГц. Заметим, что никаких радиаторов на этих микросхемах не предусмотрено.

Устройства тестировались с версией прошивки 1.2.0.1578-01-20150617-CS.

Настройка и возможности

В большинстве случаев с данным оборудованием никаких дополнительных настроек не потребуется. Просто устанавливаете устройства в розетки, подключаете одно из них к роутеру, а второе — к клиенту или к коммутатору. Если требуется только беспроводная связь на удаленной точке, то все еще проще: PL7600 около роутера и PL7622 в нужной комнате. В случае, если устройства по какой-то причине потеряют связь между собой — нажимаем кнопки Pair. К сожалению, никакого варианта оценки качества связи по светодиодам в устройствах не предусмотрено.

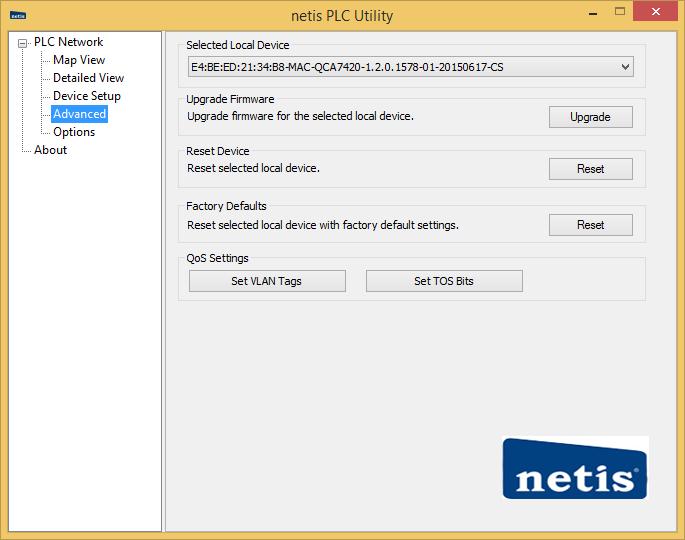

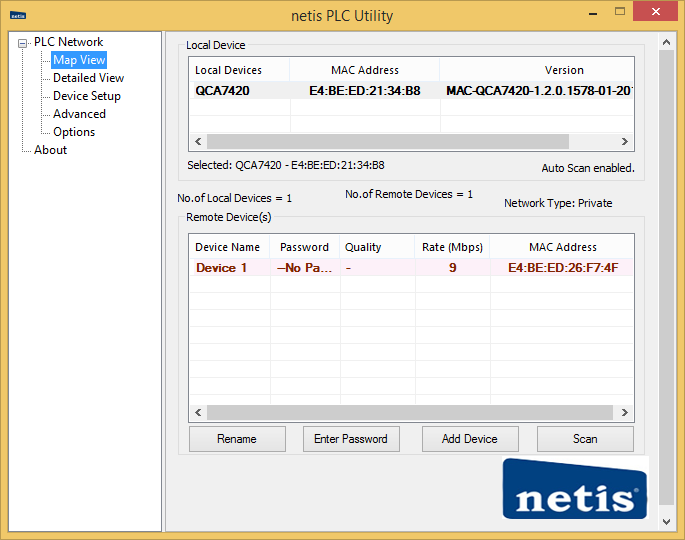

На комплектном компакт-диске можно найти служебную утилиту для операционных систем Windows. Она может как работать прямо с диска, так и быть инсталлирована в систему. В ней вы можете проверить состояние устройств сети Powerline, их версии прошивки, качество сигнала, скорость подключения и другие параметры. Также здесь предусмотрены операции перезагрузки, сброса настроек, обновления прошивки.

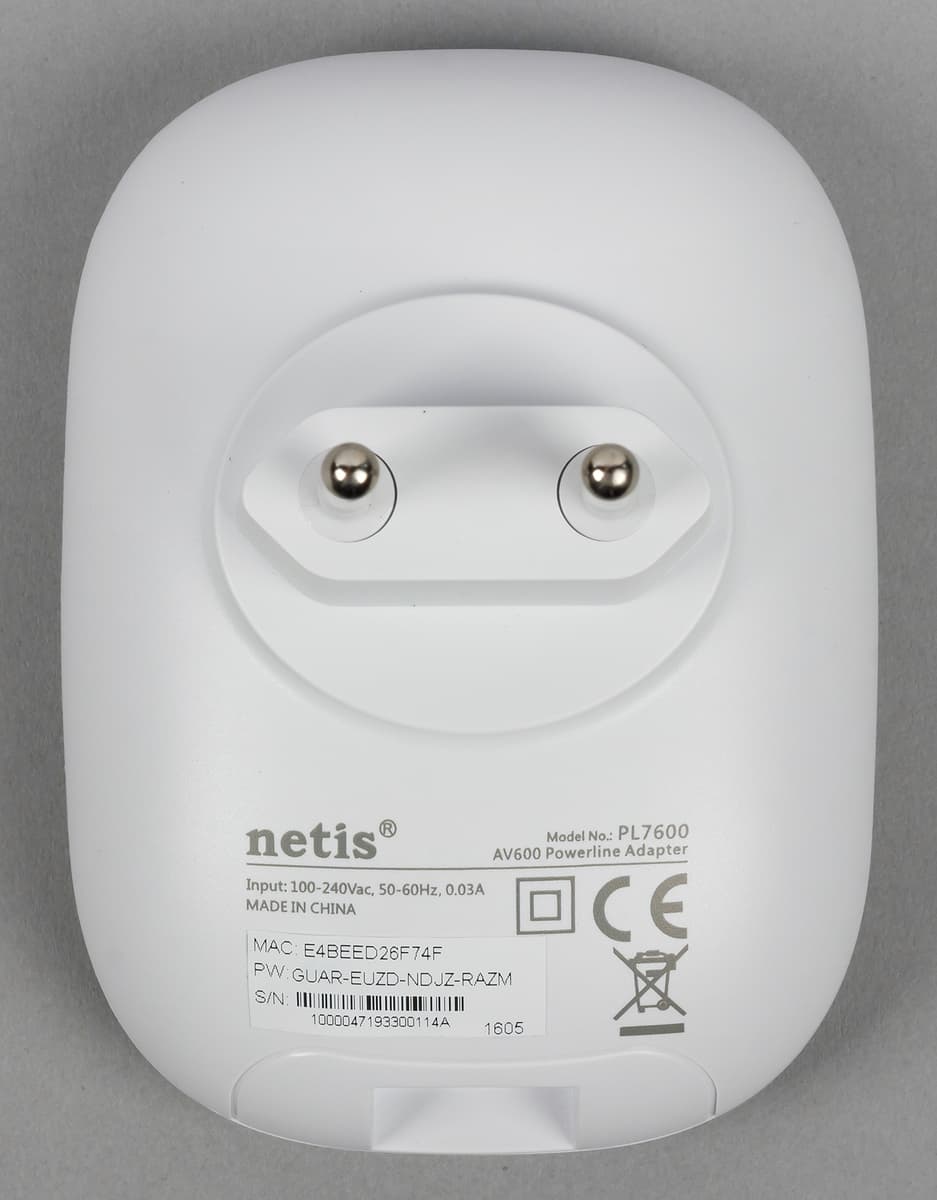

Напомним, что подобные программы работают при условии подключения компьютера через одно из устройств Powerline. При этом удаленные адаптеры можно настраивать при наличии у вас их уникального 16-знакового кода, который обычно указывается на информационной наклейке.

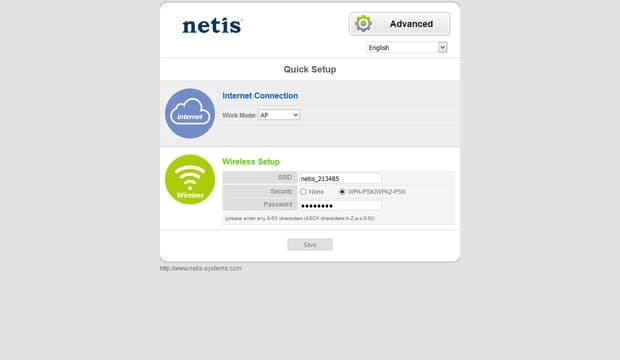

Для настройки встроенной точки доступа в модели PL7622 используется традиционный веб-интерфейс. Правда для доступа к нему, возможно, придется сначала немного помучаться. Дело в том, что модель по умолчанию работает на адресе 192.168.1.1, который является одним из наиболее популярных вариантов для домашних роутеров. Наиболее универсальным вариантом является прямое подключение кабеля от ПК в проводной порт устройства и назначение сетевому адаптеру адреса из данной подсети, например 192.168.1.10. Заметим, что в принципе после этой операции вы можете настроить точку доступа и вернуть параметры компьютера на ранее использовавшиеся или же изменить адрес точки доступа так, чтобы иметь доступ к ней при штатной работе в составе локальной сети.

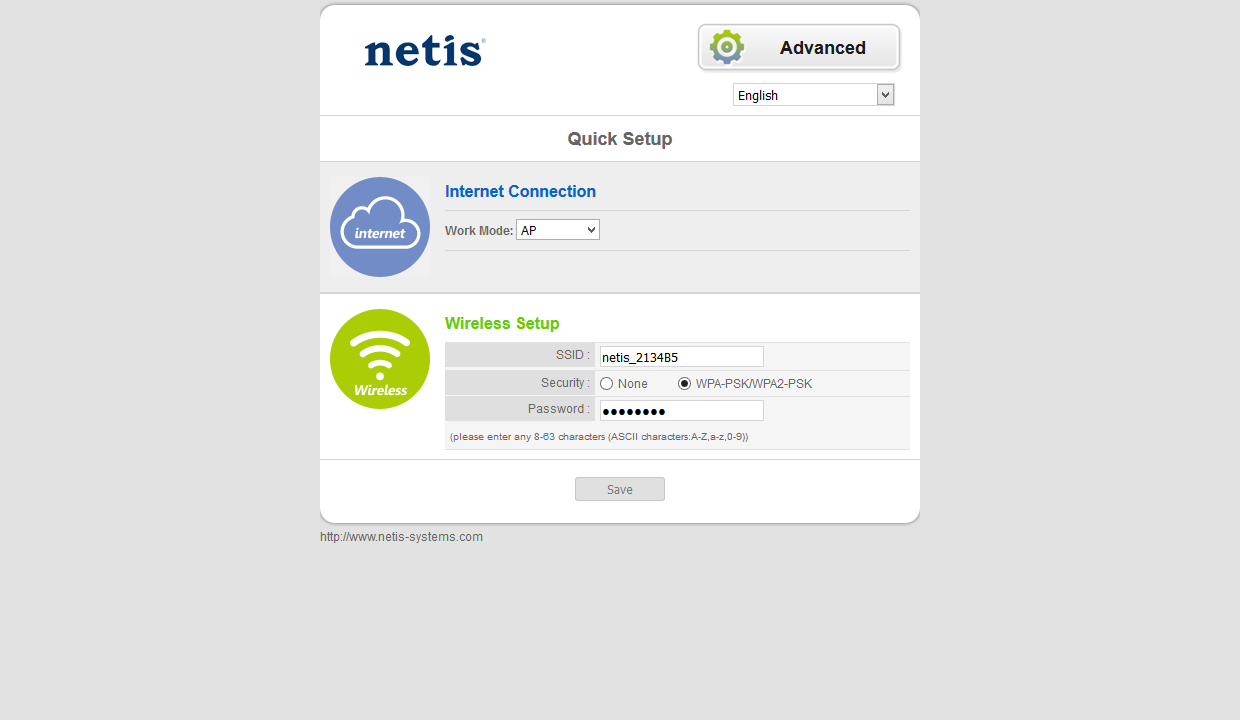

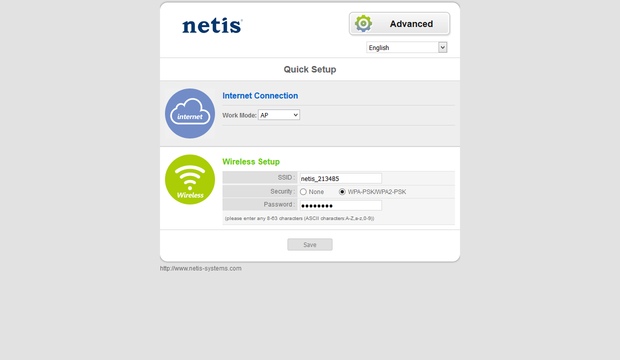

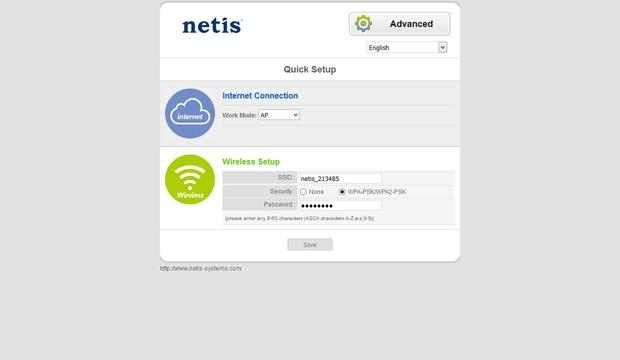

Интерфейс устройства имеет несколько вариантов перевода на разные языки, но русского среди них нет. В большинстве случаев для работы как «удлинителя Wi-Fi через электропроводку» вам будет достаточно только изменить имя беспроводной сети и пароль для доступа к ней. Обе эти настройки доступны на первой странице Quick Setup интерфейса устройства. Причем очень желательно осуществить эти действия, поскольку если предустановленным именем сети еще можно пользоваться, то иметь пароль «password» в наше время все-таки неправильно.

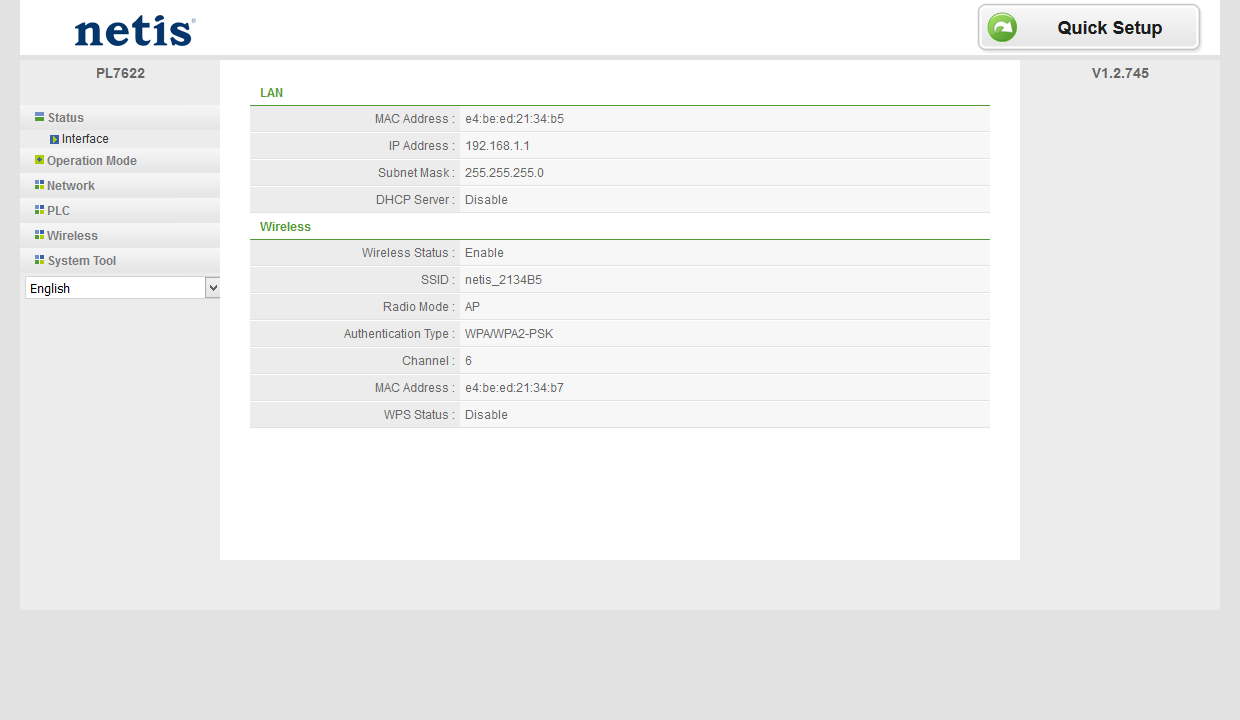

Расширенные настройки устройства доступны при переходе в полную версию интерфейса по кнопке «Advanced». В стандартном режиме здесь представлено шесть групп страниц. На первой вы можете проверить текущий статус, в частности адреса интерфейсов, имя, номер канала и защиту беспроводной сети.

В разделе «Network» можно изменить IP-адрес адаптера, а также включить встроенный сервер DHCP. К сожалению, варианта получения собственного адреса от основного роутера в домашней сети не предусмотрено.

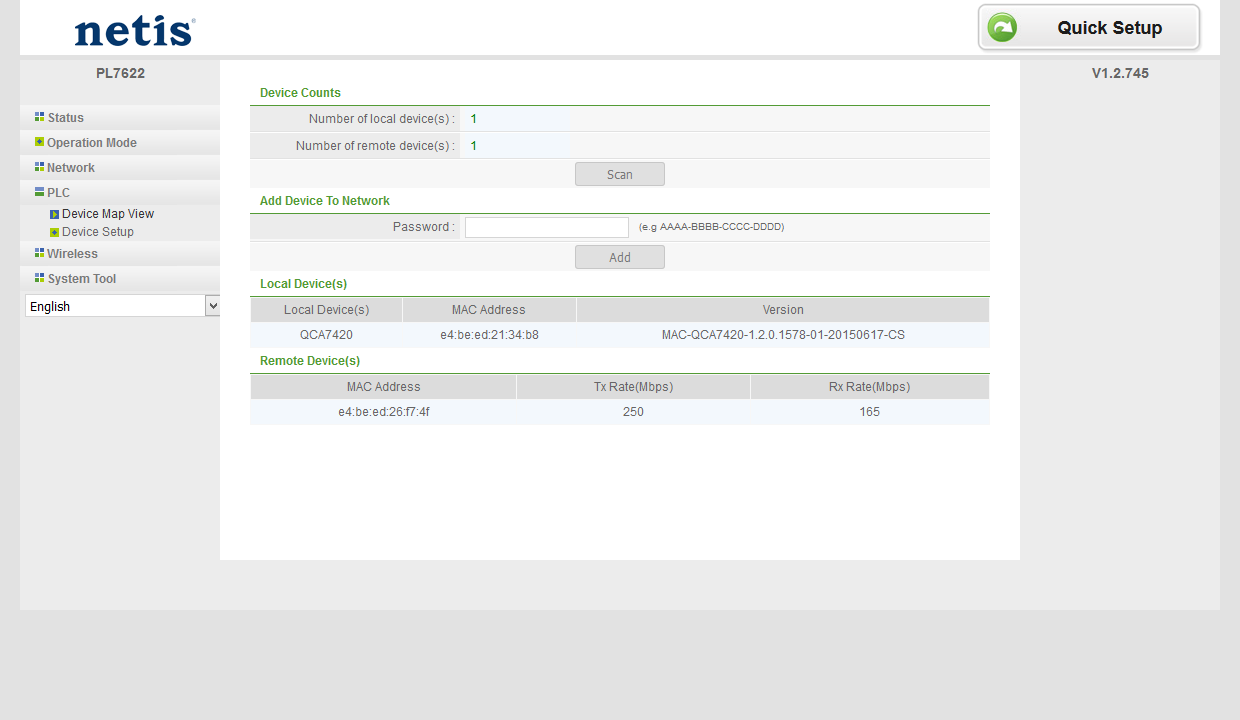

Раздел «PLC» поможет вам проверить состояние сети по электропроводке, включая просмотр списка всех подключенных устройств, осуществить такие традиционные для этой технологии операции как включение в сети, исключение из сети, а также сбросить настройки этого блока или перезагрузить его.

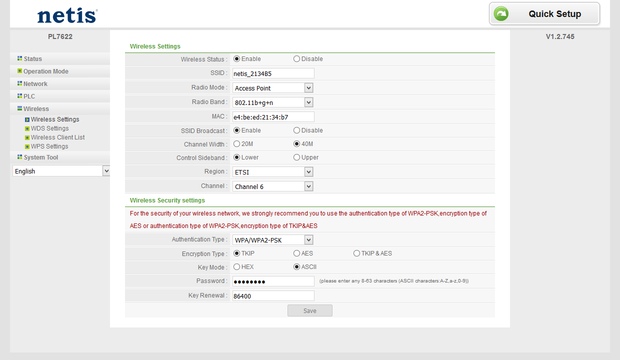

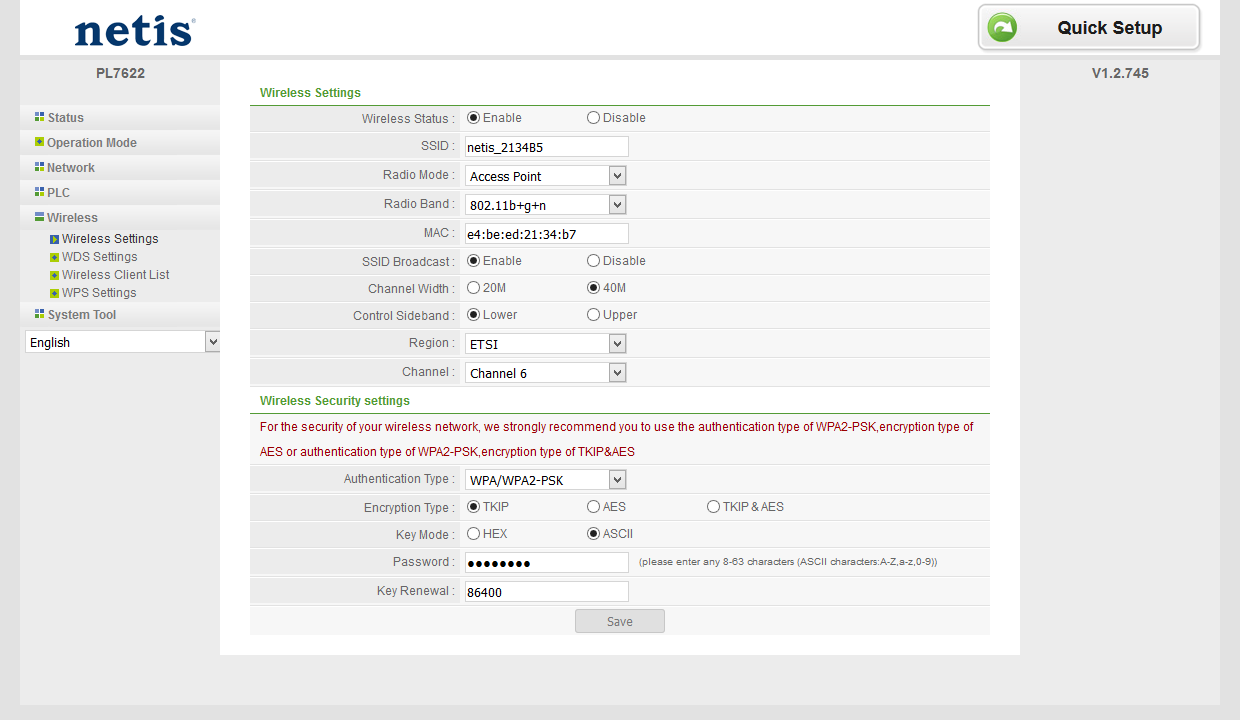

Группа «Wireless», пожалуй, наиболее полезная. Здесь есть страница для детальной настройки параметров работы точки доступа, включая выбор ее имени, режима защиты, пароля, стандарта, номера и ширины канала, а также региона. Заметим, что присутствует и выбор режима работы, где есть такие пункты, как клиент и клиент+повторитель. К сожалению, документация по этим возможностям отсутствует, так что разбираться с ними придется самостоятельно. Отметим также наличие возможности отключения точки доступа, что может быть полезно в случае отсутствия необходимости в этом сервисе.

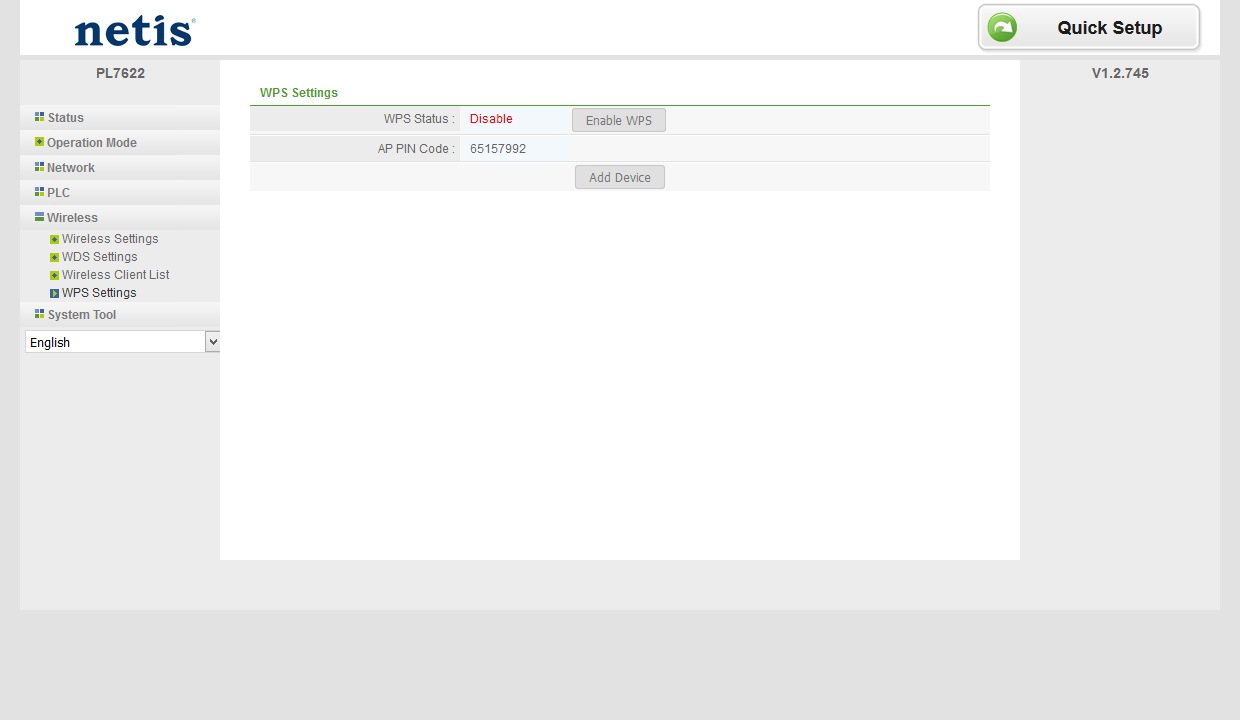

Кроме того, в этой группе есть страница со списком подключенных клиентов, настройки режима WDS и включение WPS. Обратим внимание, что по умолчанию WPS отключено, так что кнопка на корпусе устройства оказывается бесполезной.

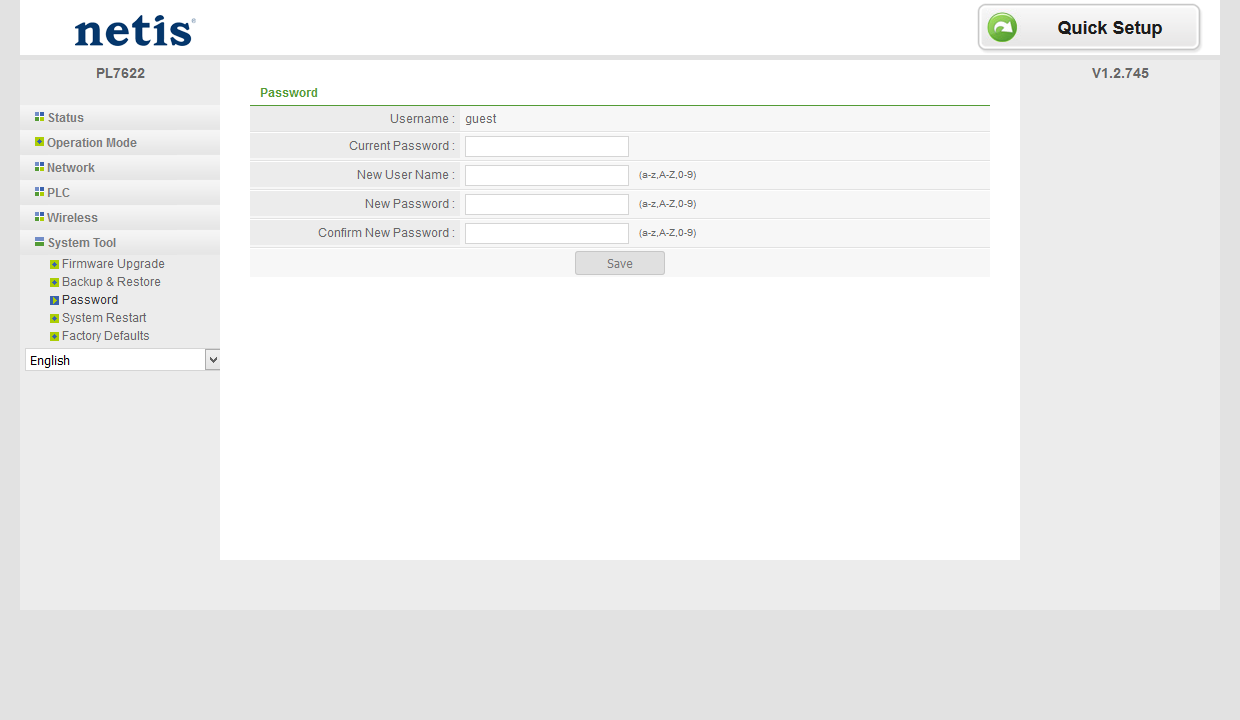

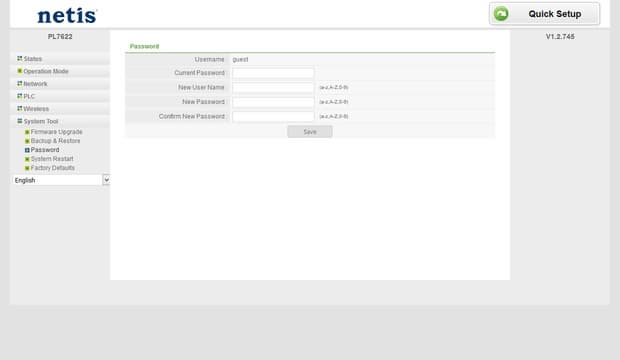

Присутствует здесь и традиционный набор системных функций: обновление прошивки (в тестировании использовалась версия Netis(PL7622)-V1.2.745, 2015-09-23 16:05:16 — вероятно, единственная существующая для этой модели), резервного копирования и восстановления настроек, изменения имени и пароля администратора (по умолчанию — guest/guest), сброса настроек и перезагрузки устройства.

В некоторых случаях может быть интересно использование данного устройства в режиме роутера. У него будет один порт для подключения к провайдеру, один для проводного клиента, беспроводная точка доступа и возможность работы с сегментом PLC сети через электропроводку. В целом, для определенных требований получается достаточно интересное устройство. После выбора режима роутера в веб-интерфейсе появятся несколько дополнительных страниц.

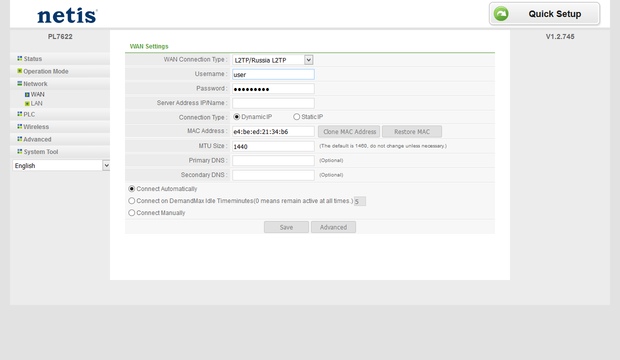

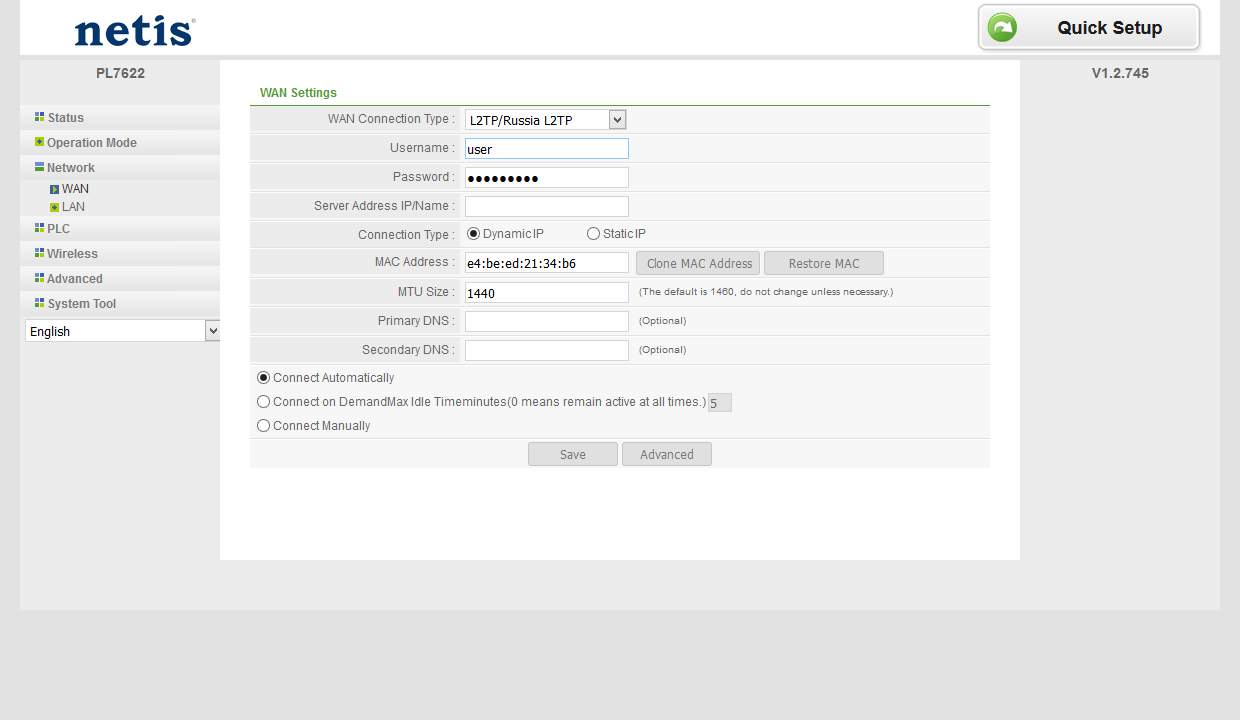

В частности, можно будет настроить параметры WAN-подключения. Устройство поддерживает режимы не только IPoE, PPPoE, но и PPTP и L2TP.

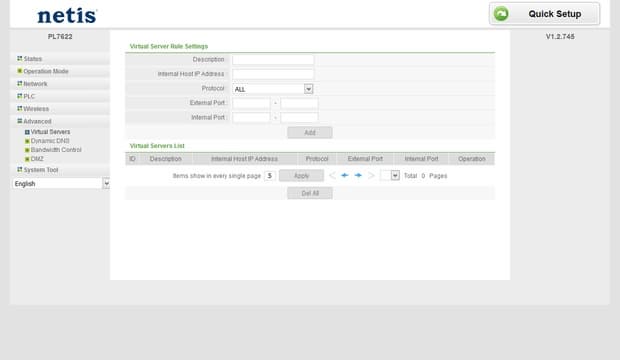

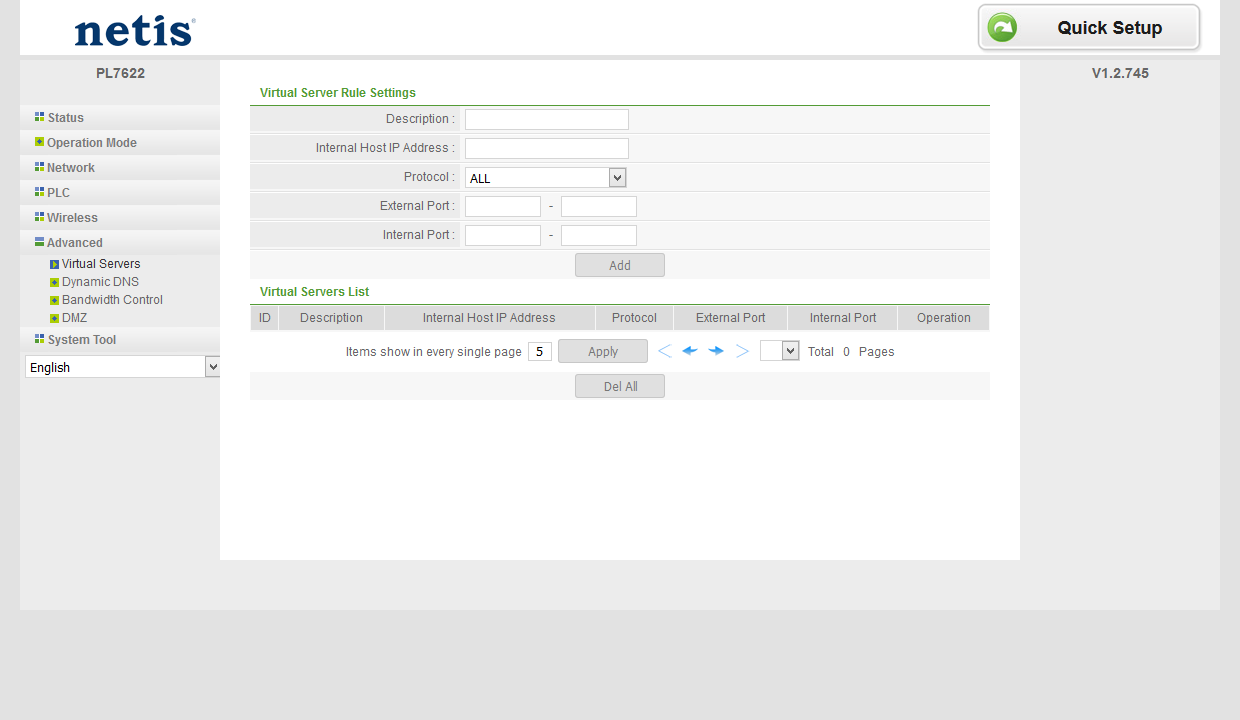

На существующей только в этом режиме группе страниц «Advanced» вы можете настроить функцию DDNS (предустановлено два сервиса), правила трансляции портов, включить DMZ, а также функцию контроля полосы пропускания. Правда, на наш взгляд, маловероятно, что последняя будет востребована на оборудовании этого класса из-за своей ресурсоемкости.

В целом ничего особенного в этих устройствах мы не нашли. Для реализации основных сценариев использования присутствуют все необходимые настройки. Правда, хотелось бы еще иметь журнал событий, если говорить о режиме роутера. Заметим, что в сохраненном файле конфигурации, который представлен в обычном текстовом виде, существенно больше параметров, чем в веб-интерфейсе (например, параметры удаленного доступа, межсетевого экрана, виртуальных точек доступа). Однако их реальную работоспособность никто не гарантирует.

Тестирование

Проверка скоростных характеристик комплекта проходила в городской квартире среднего размера, где ремонт с установкой хороших розеток и медной проводки проводился более десяти лет назад. Модель PL7622 подключалась в розетку около роутера в одном из углов квартиры, а второй адаптер — PL7620 — проверялся с подключением к четырем точкам в квартире. Максимальная дальность, если считать по проводке, скорее всего не превышала нескольких десятков метров. Тестирование проводилось днем с присутствием в сети всех привычных бытовых приборов, включая лампы, зарядки, компьютеры, холодильник и другую технику. Никакого заметного влияния на них сетевых адаптеров мы не заметили. Как обычно, использовались сценарии передачи данных в одном направлении в один поток, дуплексный режим с парой потоков в разных направлениях и мультипоточные сценарии работы в восемь потоков.

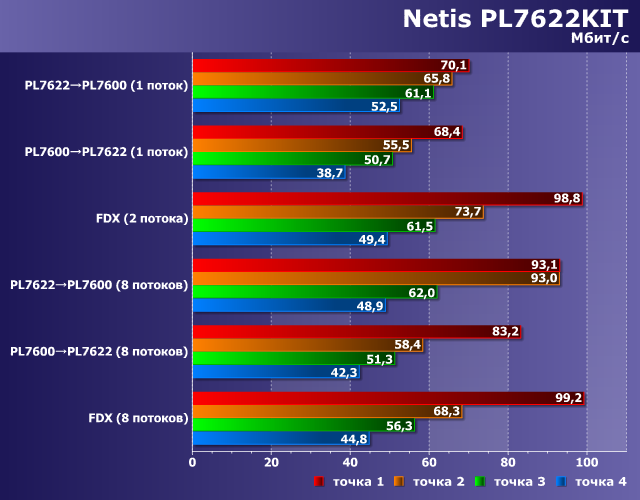

Производительность Netis PL7622KIT

В зависимости от места установки второго адаптера, скорость работы по сети электропитания составляет примерно от 40 до 100 Мбит/с. Интересно, что данный комплект оказался менее восприимчив к увеличению дальности по сравнению с ранее протестированными устройствами этого стандарта. Конечно, немного жалко, что красивые цифры в 600 Мбит/с являются очень сильными преувеличением, но и показанные результаты, на наш взгляд, достаточно неплохие, если требуется обеспечить доступом в сеть удаленный медиаплеер, игровую приставку или телевизор. Этой скорости будет хватать в том числе и для передачи популярных форматов видео высокого разрешения.

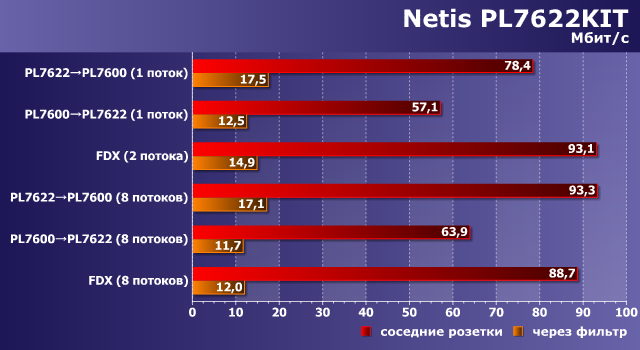

Второй тест — проверка влияния наличия сетевого фильтра между устройствами. Напомним, что технология использует полосу высоких частот, которые в определенном смысле могут считаться помехами в сети передачи электроэнергии. На графике приводятся результаты установки двух адаптеров в соседние розетки одного блока на стене и подключения второго адаптера через ИБП и удлинителя Pilot известной компании Zis.

Производительность Netis PL7622KIT

Несмотря на наличие фильтров, около 10 Мбит/с все-таки удается получить. Конечно, такой вариант подключения не является штатной ситуацией. Результаты этого теста имеют скорее теоретический, чем практический интерес.

В режиме точки доступа встроенный в PL7622 коммутатор на два порта работает, как и ожидалось, на максимальной скорости, замечаний к нему нет. Отметим, что рассматриваемое оборудование способно работать и с трансляциями через сеть по электропроводке потоков мультикаст на проводные порты и Wi-Fi, что будет полезно для реализации сервисов IPTV.

Что касается производительности Wi-Fi соединений в PL7622, то многого мы не ждали, учитывая небольшие антенны, размещение в розетке и проводные порты 100 Мбит/с. Тем более, что устройство позиционируется для решения задачи «последней мили» для раздачи беспроводной сети в пределах комнаты, а не с целью обслуживания квартиры. Тест проводился с клиентом, оборудованным адаптером Asus PCE-AC68, который располагался на расстоянии четырех метров от PL7622. Второй участник теста подключался в порт LAN устройства.

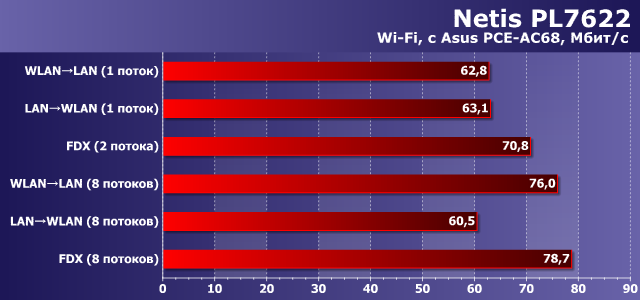

Производительность Wi-Fi у Netis PL7622

Как мы видим, с учетом вышесказанного, показанные результаты на уровне 60-80 Мбит/с можно считать неплохими. Правда не стоит забывать, что большинство смартфонов будет работать все-таки медленнее из-за наличия у них только одной антенны.

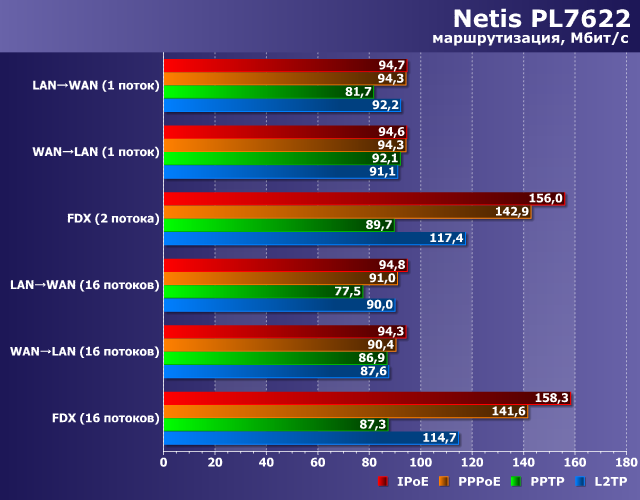

Последний тест показывает возможности PL7622 в задаче маршрутизации при работе в режиме роутера через проводные порты LAN и WAN. Проверялись все популярные режимы подключения — IPoE, PPPoE, PPTP и L2TP. Тесты проводились в один/два потока и в восемь потоков.

Производительность маршрутизации Netis PL7622

Честно говоря, результаты порадовали. Конечно, мы уже встречались с роутерами бюджетного сегмента, способными эффективно работать на каналах до 100 Мбит/с включительно. Но в данном случае мы такого не ожидали. Так что по факту рассматриваемый комплект может рассматриваться и как основное оборудование для создания домашней локальной сети с Wi-Fi и сегментом сети по электропроводке.

В заключение отметим, что во время работы PL7600 нагревается не очень сильно, а вот PL7622 мы бы не рекомендовали устанавливать в стесненных условиях. Из-за наличия в нем более сложной электронной начинки в сравнимых размерах корпуса, его температура под нагрузкой заметно растет. Формально обе модели имеют заявленные параметры 100—240 В, 50/60 Гц, 0,03 А. Мы попробовали узнать реальное потребление от розетки во время работы традиционным измерительным прибором и получили максимум 2,5 Вт для PL7600 и 6,5 Вт для PL7622. Однако точность этих цифр, учитывая технологии передачи данных по сети электропроводки, остается под сомнением.

Заключение

Безусловно, оборудование для организации локальной сети через электропроводку сложно назвать универсальным и массовым решением, и по популярности оно существенно уступает таким технологиям, как Wi-Fi и стандартный сетевой кабель. Однако в некоторых ситуациях оно способно относительно просто решить некоторые проблемы. В частности, речь может идти о подключении новых клиентов, объединении сегментов сети, создании удаленной точки доступа и других сценариях при условии, что традиционных проводов нет, проложить их сложно или дорого, а Wi-Fi не работает из-за толстых стен или большого числа соседних сетей.

Рассмотренный в данной статье комплект компании Netis понравился своими компактными размерами, привлекательным дизайном, поддержкой мультикаст и достаточно высокой скоростью работы. Некоторые нарекания есть к поддержке — в частности, предлагаемую документацию сложно назвать полной и понятной. Кроме того, мы встретились со сложностями при доступе к веб-интерфейсу модели PL7622, оборудованной беспроводной точкой доступа. Но если их преодолеть, то оказывается, что это устройство способно успешно выступить в роли роутера начального уровня, что также можно записать в плюсы этого комплекта.
