Двухдиапазонный беспроводной мост
Edimax CV-7438nDM


Для мобильных устройств наличие встроенного беспроводного контроллера уже давно стало нормой. Однако среди бытовой техники еще встречаются модели, оборудованные только проводным сетевым портом — это могут быть, например, телевизоры, МФУ, медиаплееры или даже контроллеры «умного дома». В этом случае при необходимости обеспечения именно беспроводного соединения для них используются специальные устройства — мосты, по сути, представляющие собой беспроводные адаптеры с интерфейсом Ethernet. Также подобные устройства будут полезны, если штатный контроллер Wi-Fi не устраивает по производительности или характеристикам (например, имеет низкую максимальную скорость соединения, слабую встроенную антенну, поддерживает только диапазон 2,4 ГГц). В некоторых случаях в мосты интегрируют и дополнительные функции — сетевой коммутатор на несколько портов или мультимедийные сервисы.

Рассматриваемый сегодня Edimax CV-7438nDM может похвастаться оригинальным дизайном, поддержкой двух диапазонов с максимальной скоростью подключения 300 Мбит/с в каждом, двумя сетевыми портами и аудиовыходом.

Комплект поставки и внешний вид

Поскольку данная модель уже успела получить несколько наград за дизайн, без стильной упаковки, конечно, обойтись было невозможно. Мост поставляется в оформленной в темных тонах картонной коробке, на которой используется сочетание матового и глянцевого лака, а внутренняя поверхность имеет яркий оранжевый цвет. Не забыли и про описание модели, ее технические характеристики, схему подключения и варианты использования. На русском языке есть только краткая информация об устройстве.

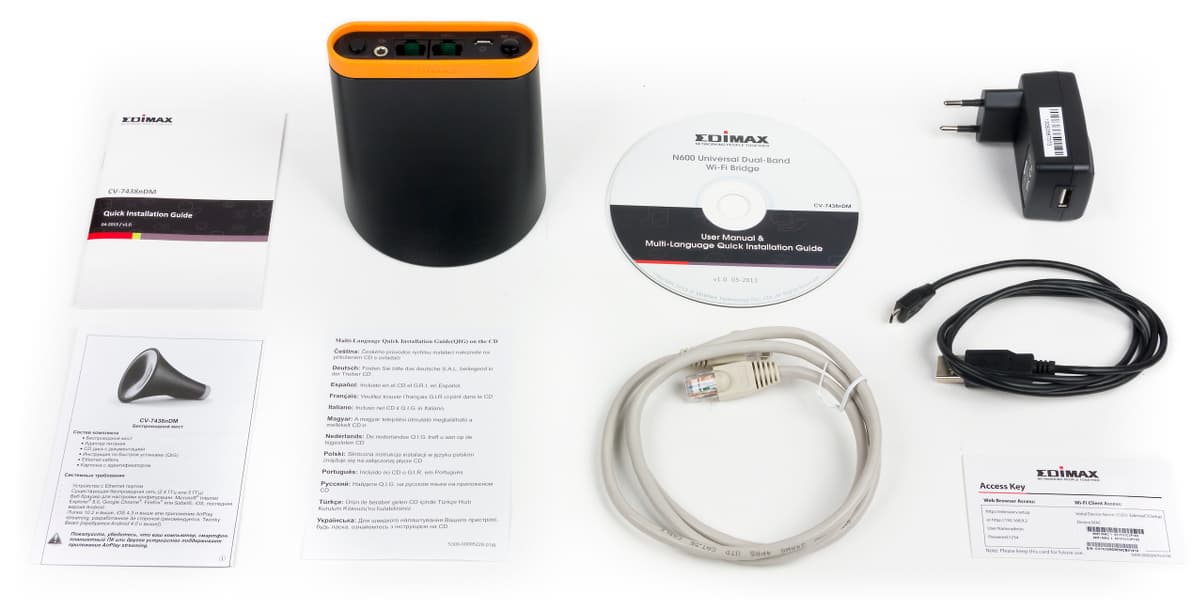

В комплект поставки моста входит блок питания с выходом USB на 1,2 А, кабель Micro-USB, сетевой патч-корд, краткая инструкция по запуску в работу на нескольких языках (включая русский), компакт-диск с электронными версиями документации, карточка с серийным номером, MAC-адресами и информацией по доступу к настройкам устройства. Из всего описанного расстроил сетевой кабель — обычный серый шнурок. Вполне можно было бы положить черный плоский вариант.

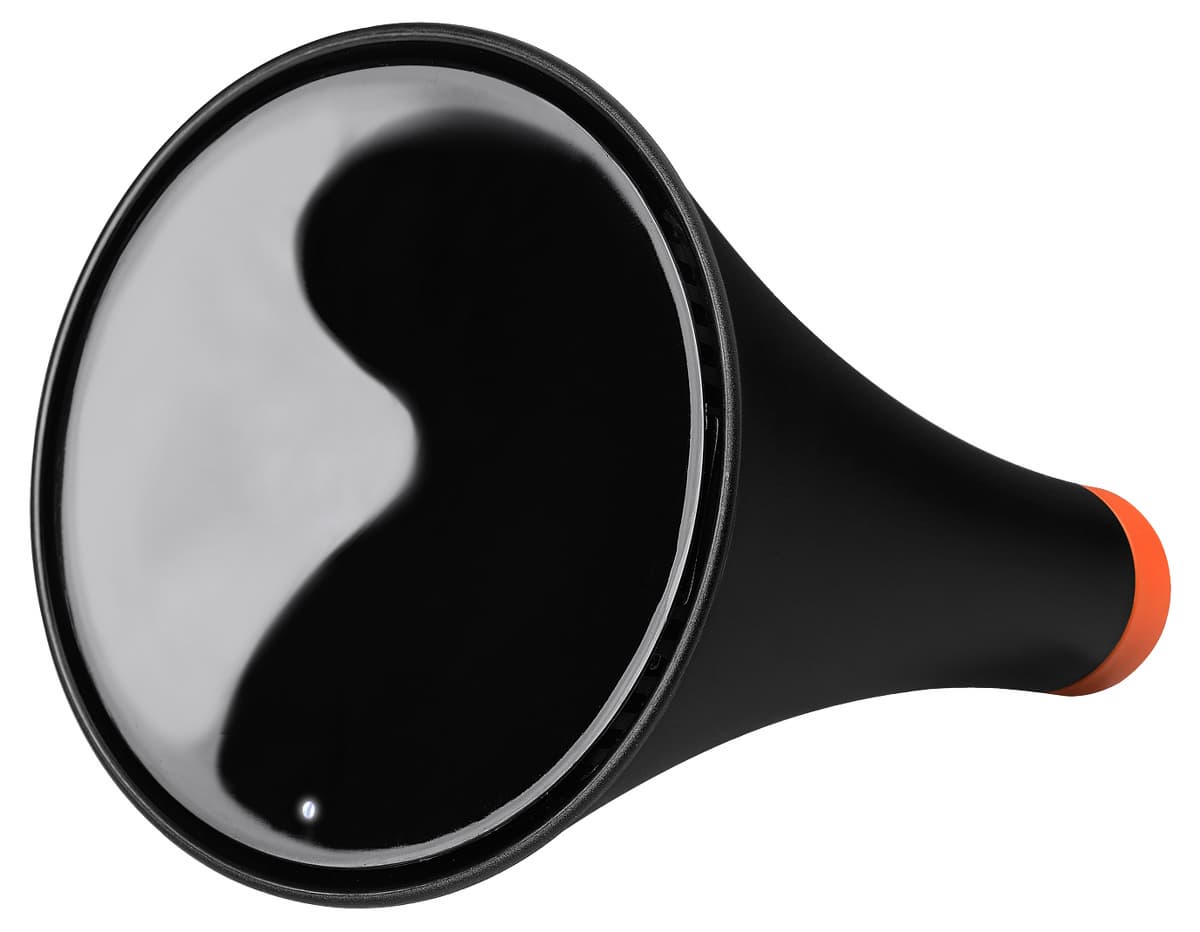

В данной модели внешний вид, несомненно, является одной из наиболее ярких характеристик. Описать его словами очень сложно, только фотографии могут дать полную картину.

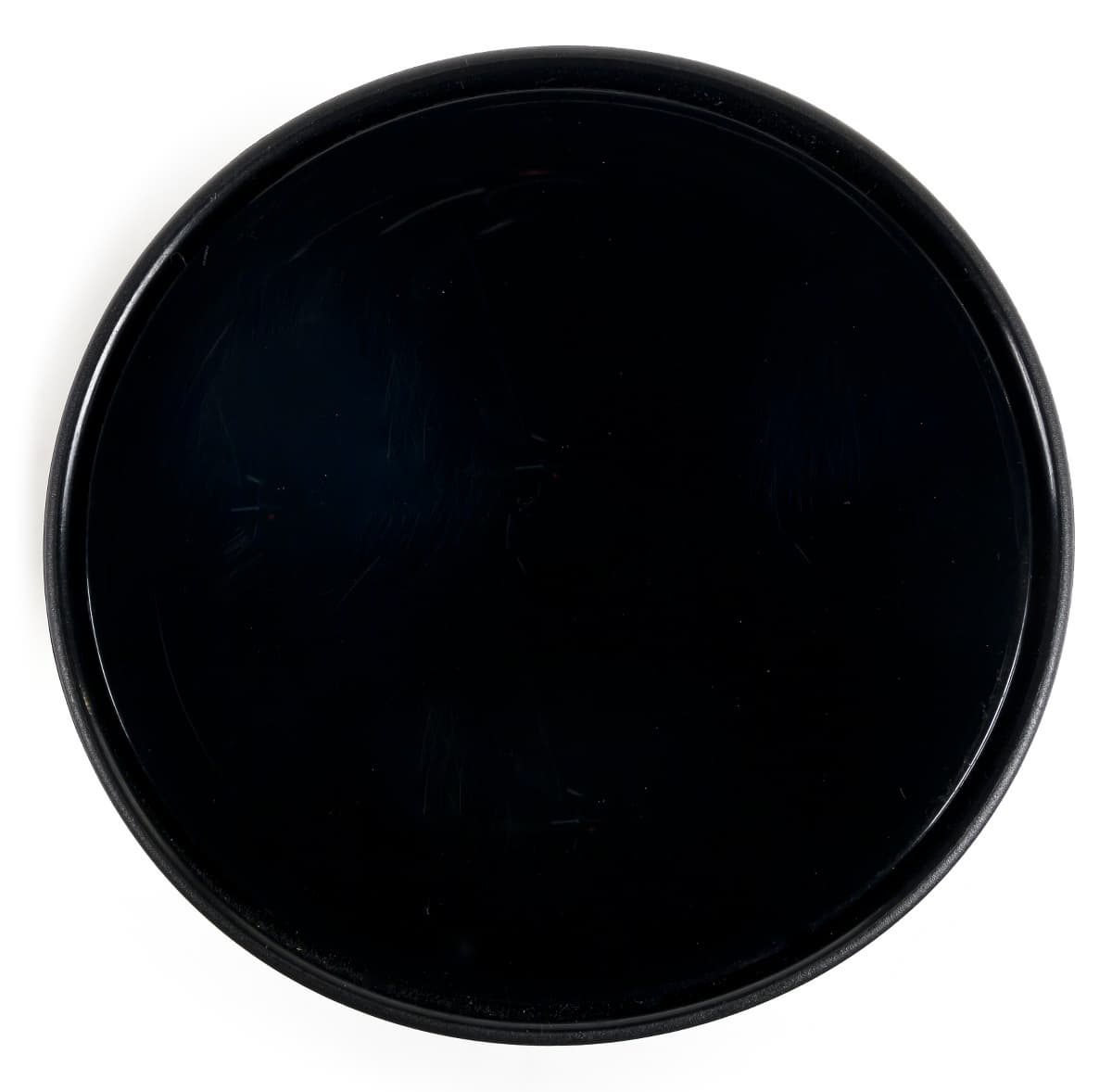

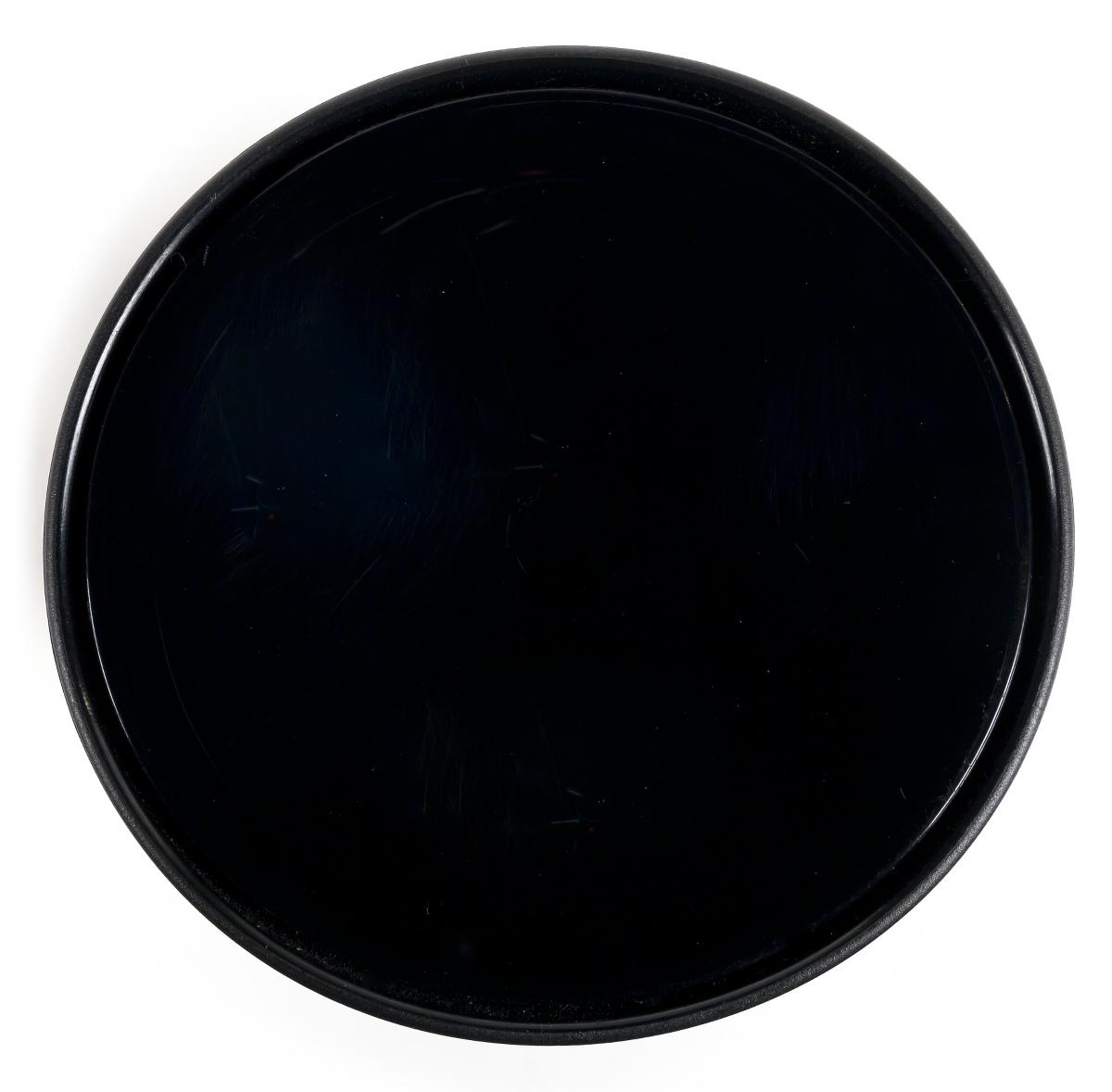

Основная часть корпуса моста изготовлена из черного матового пластика. Фронтальная сторона, похожая на диффузор динамика, имеет глянцевое покрытие черного цвета. В нижней ее части находится почти незаметное отверстие двухцветного светодиодного индикатора. Мигает он только при настройке устройства, а в рабочем режиме горит белым. При необходимости его можно и совсем отключить через веб-интерфейс.

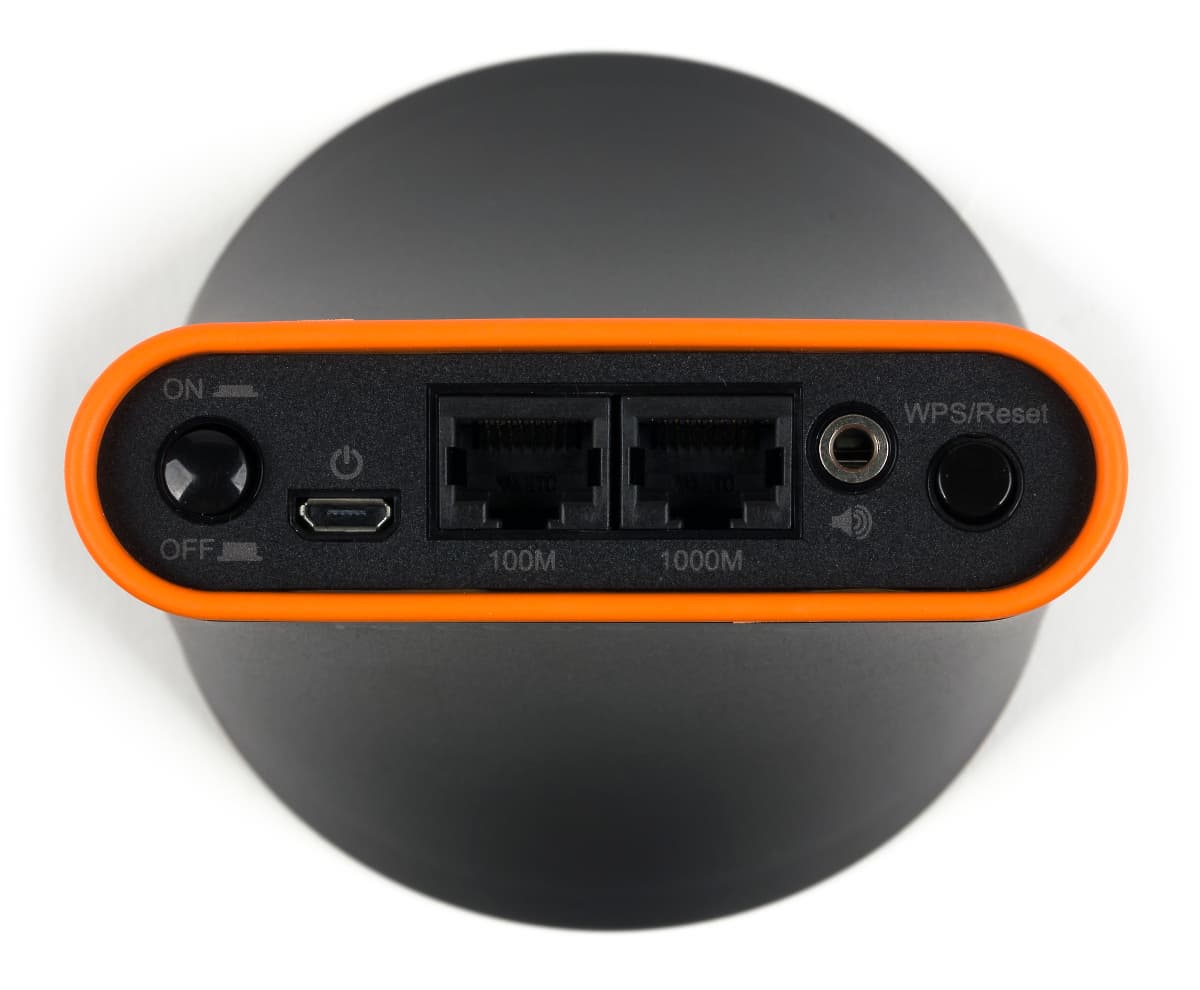

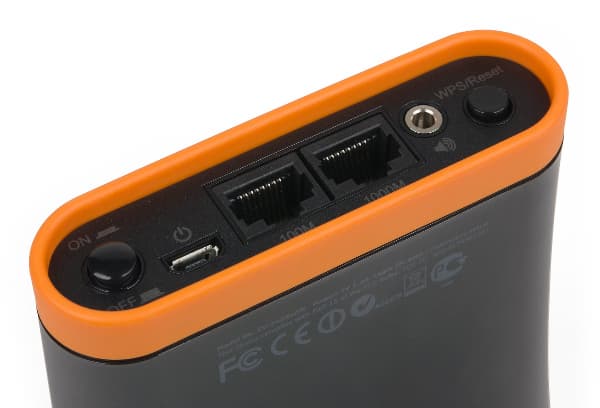

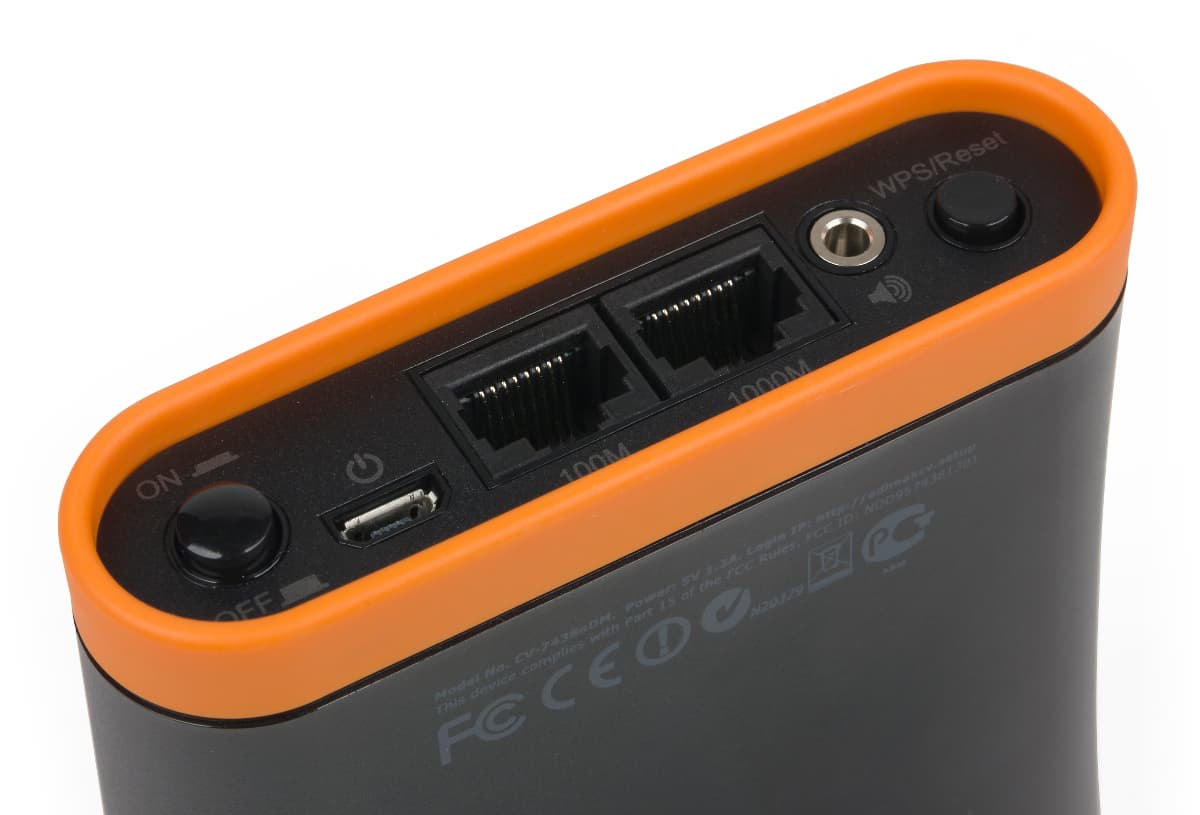

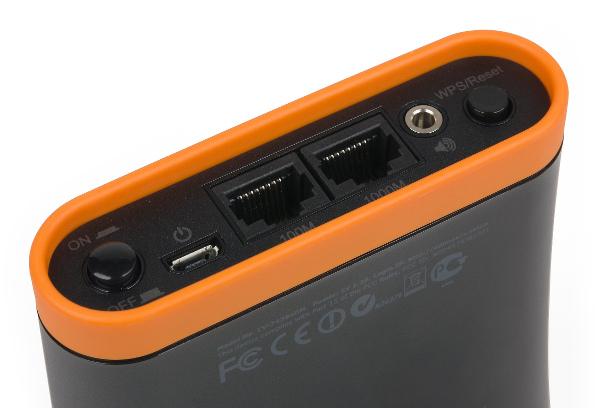

Задняя «сплюснутая» часть имеет прорезиненный оранжевый ободок, который добавляет яркую нотку и придает устойчивости. На ней находятся выключатель и разъем (Micro-USB) питания, два сетевых порта (на 100 Мбит/с и 1000 Мбит/с), аудиовыход (миниджек 3,5 мм) и кнопка, реализующая функции подключения к сети по технологии WPS и сброса настроек.

Сложно признать подобный дизайнерский подход обязательным для устройства данного назначения, но в любом случае приятно, что производитель уделил этому внимание. Теперь будет не стыдно поставить мост на виду, тем более что это может улучшить качество беспроводного соединения.

Аппаратная конфигурация

Корпус устройства не имеет возможности простой разборки, так что с выяснением аппаратной конфигурации не все так просто, но некоторые данные найти удалось. Основой решения служит процессор Realtek RTL8197D, объем оперативной памяти составляет 64 МБ. Судя по файлу прошивки, флэш-память, скорее всего, имеет объем 8 МБ.

Радиоблок на базе Realtek RTL8192DR позволяет реализовать подключение к сетям 802.11a/b/g/n в диапазонах 2,4 или 5 ГГц на скоростях до 300 Мбит/с. Контроллер порта 100 Мбит/с находится в основном процессоре, а для гигабитного соединения используется чип Realtek RTL8211E. За работу аналогового аудиовыхода отвечает ЦАП Realtek ALC5629.

Устройство тестировалось с прошивкой версии v1.13.

Подключение, настройка и возможности

В комплект устройства входит собственный блок питания, но во многих случаях можно работать и от USB-порта в ТВ или другом устройстве. Правда, необходимо проверить, что он сможет обеспечивать повышенный относительно стандарта ток.

Мост поддерживает два варианта настройки подключения к роутеру. Проще, конечно, использовать технологию WPS — нажимаете кнопку на роутере и потом на адаптере, и через несколько секунд связь будет установлена, о чем скажет постоянно горящий белый светодиод. Для данного сценария даже не требуется компьютер.

Если же по какой-то причине возможности воспользоваться WPS нет, то можно подключиться в «ручном» режиме (производитель называет эту функцию «iQ установка»). Для этого мост при отсутствии настройки или после сброса создает собственную открытую беспроводную сеть, в которой пользователю будет открыт доступ к его веб-интерфейсу (можно воспользоваться и кабельным подключением). Через него можно будет выбрать требуемую сеть и подключиться к ней. После перезагрузки устройство войдет в рабочий режим. Напомним, что двухдиапазонный контроллер в устройстве позволяет подключаться к сетям как на 2,4 ГГц, так и на 5 ГГц, но, конечно, только к одной сети в каждый момент времени. В этом смысле использование для описания модели цифры «600» является не очень честным.

Стоит заметить, что данная модель работает именно как полностью прозрачный мост: подключаемые к ней клиенты будут взаимодействовать с DHCP-сервером основного роутера для получения настроек IP-адресов. Устройство также будет иметь собственный адрес, через который в дальнейшем можно будет обратиться к его веб-интерфейсу. Он представлен на нескольких языках, включая русский. Настроек у устройства совсем немного.

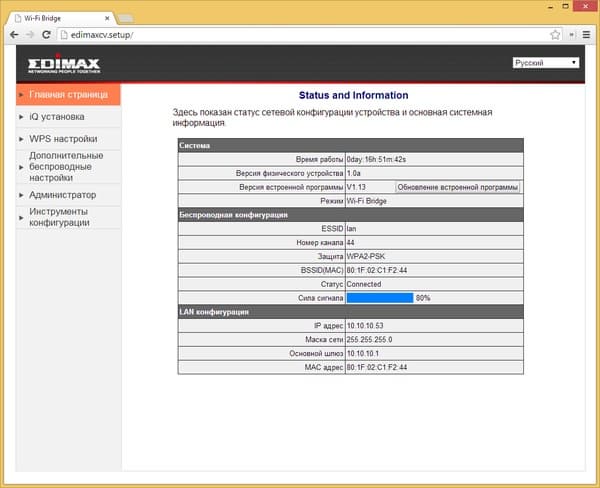

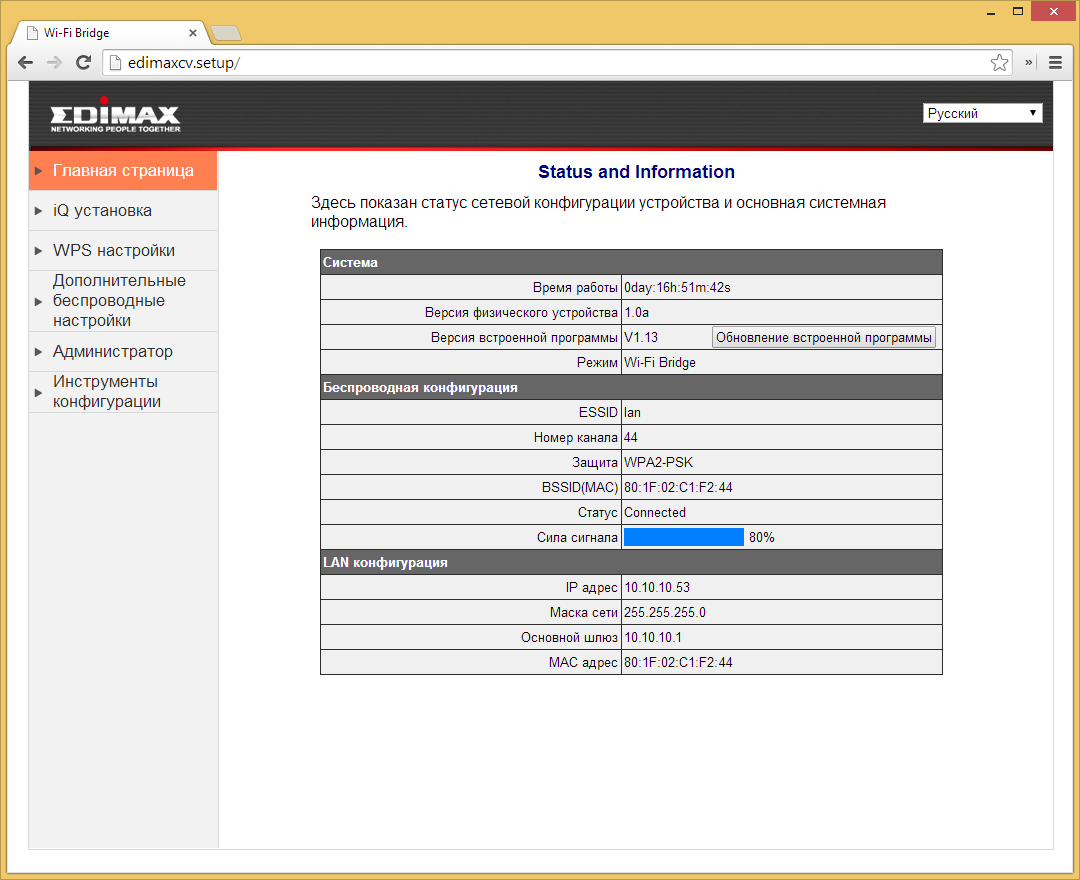

На первой странице представлена текущая информация о состоянии модели, включая данные беспроводной сети и собственные адреса устройства.

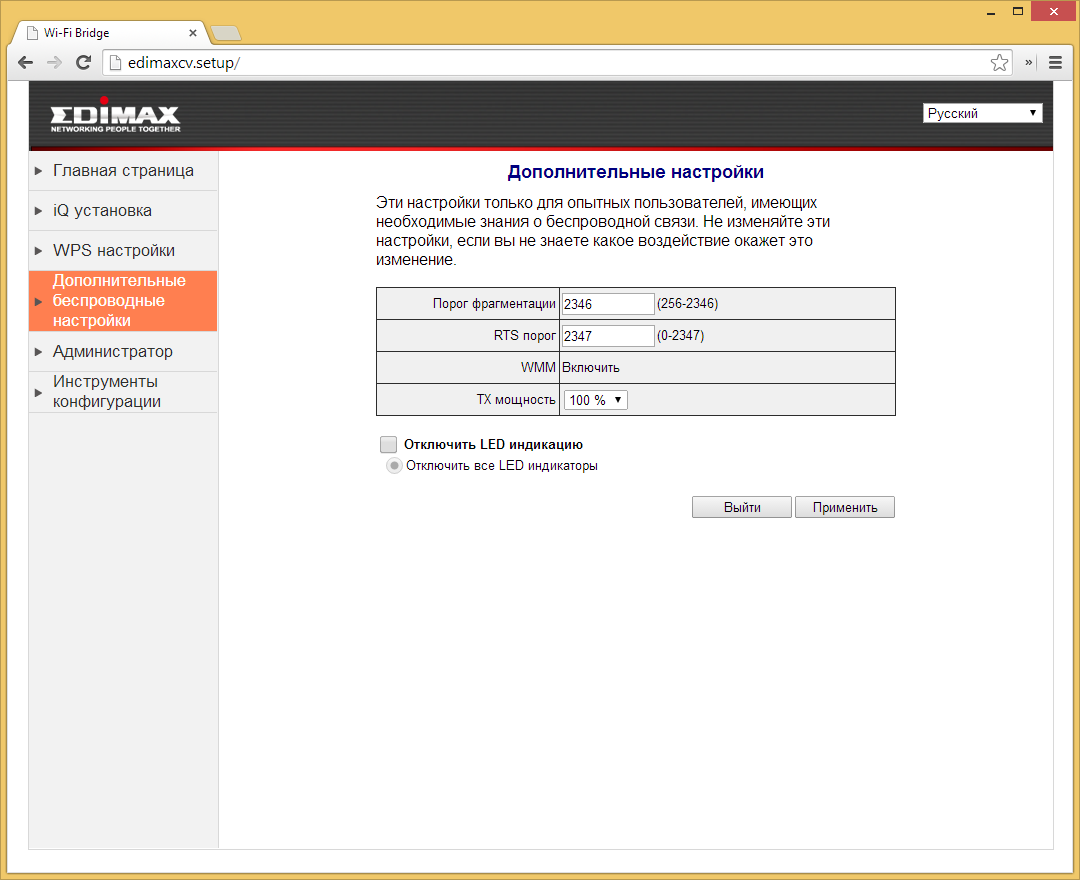

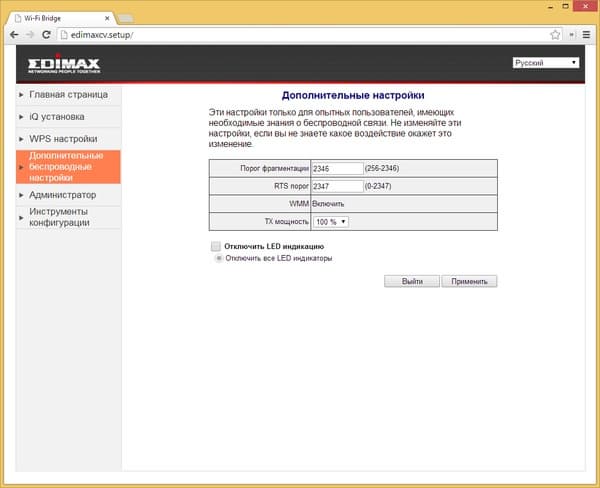

Пользователь может изменить параметры WPS клиента, есть и несколько дополнительных опций контроллера Wi-Fi, а также возможность снижения его выходной мощности (несколько значений от 100% до 15%) и выключение индикаторного светодиода.

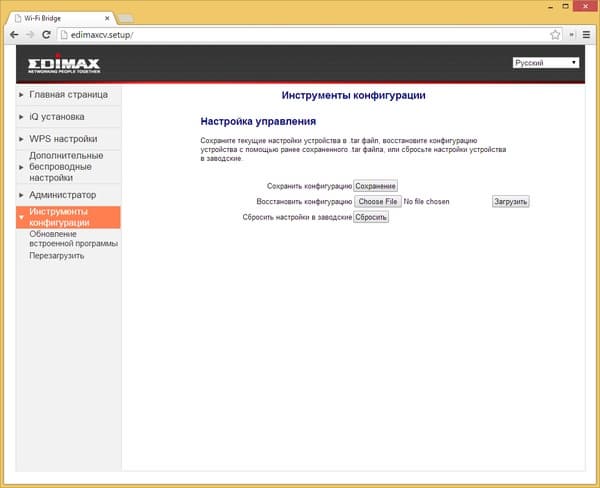

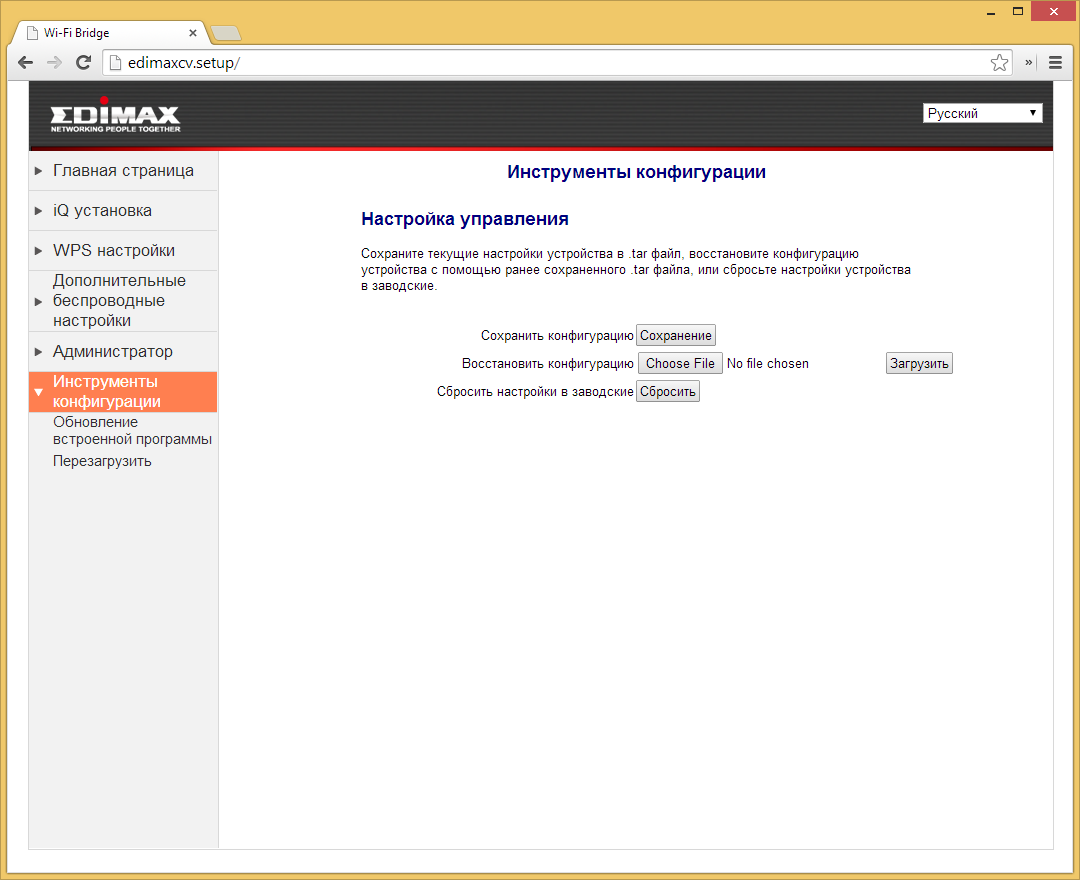

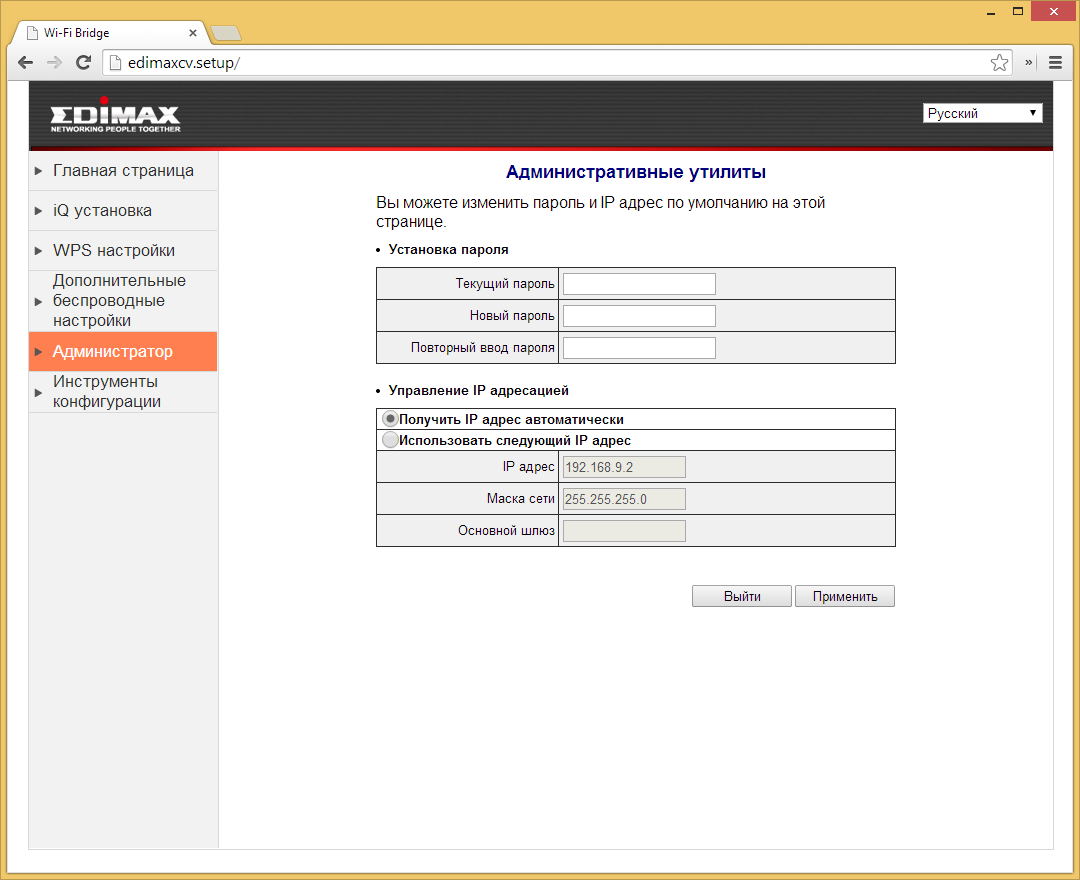

Из системных опций доступны смена пароля администратора, настройка статического IP-адреса, обновление прошивки, перезагрузка, сохранение/восстановление/сброс конфигурации.

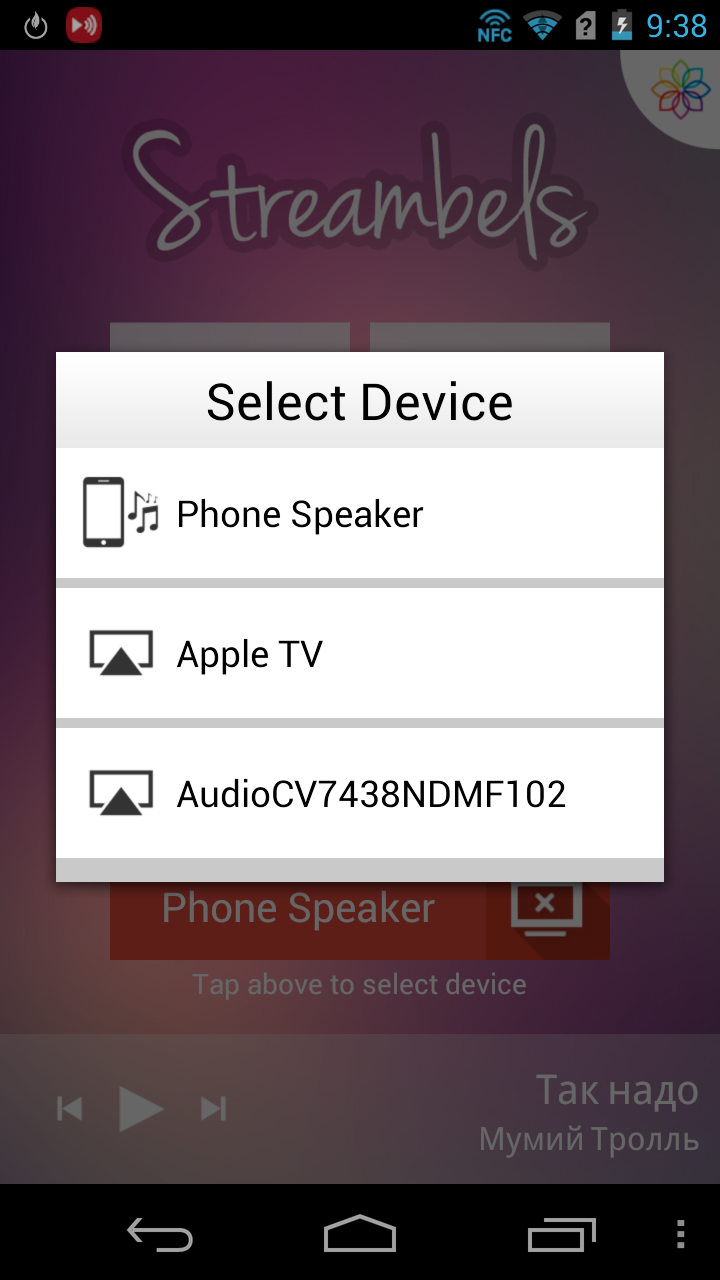

При подключении внешней акустической системы устройство может выполнять роль приемника AirPlay для передачи музыкальных записей с компьютеров и мобильных устройств. Для MacOS и iOS такая функция является встроенной, на ПК c Windows можно использовать программу iTunes, а для Android есть специальные музыкальные плееры с поддержкой этого протокола (например, Streambels) или утилиты перенаправления вывода звука из операционной системы на удаленное устройство (например, AirAudio и AllShare).

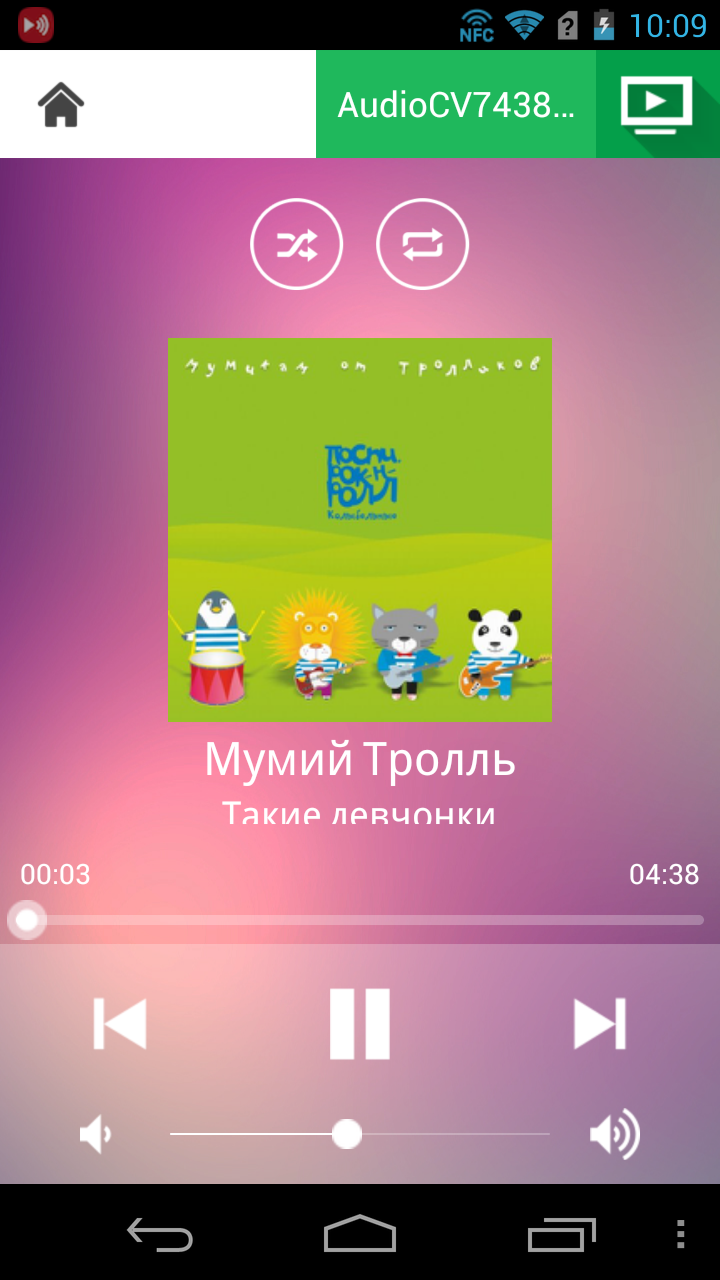

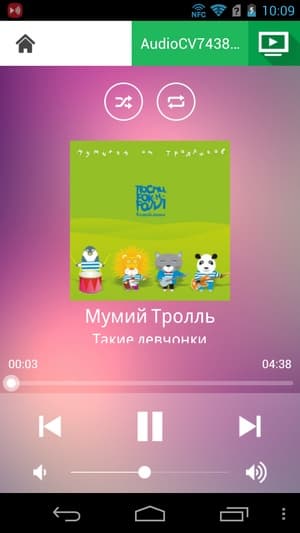

Трансляция звука на Android    Трансляция звука на Android

Оценивать качество звучания специализированными тестами в данном случае нет особого смысла, так что приведем только пару основных графиков из RMAA в режиме 44,1 кГц, 16 бит, полученных при воспроизведении WAV-файла из iTunes на ПК.

Неравномерность АЧХ

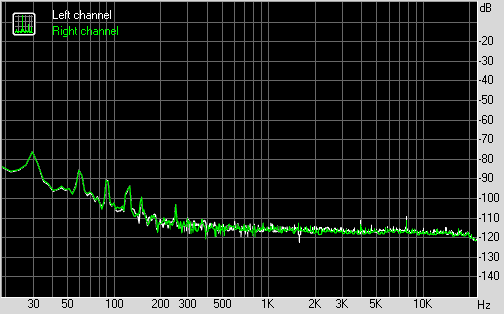

Уровень шумов

Неравномерность АЧХ в диапазоне 40 Гц — 15 кГц тест оценил в −0,08...−1,71 дБ(А), а уровень шумов не превышает −84 дБ(А). Субъективно замечаний к качеству передачи звука нет. В большинстве случаев оно скорее будет зависеть от подключенного усилителя и колонок, чем от устройства.

Тестирование

В данном разделе нас будет интересовать скорость работы клиентов, подключенных через мост. Беспроводное соединение на 300 Мбит/с обычно обеспечивает реальную производительность более 100 Мбит/с, так что устройство, подключаемое через порт 100 Мбит/с, вероятно, будет ограничено именно им.

Тестирование проводилось совместно с роутером Asus RT-N66U. Роутер настраивался на максимальную производительность беспроводных точек доступа (только 802.11n, канал 40 Мбит/с, WPA2-PSK AES). Расстояние между устройствами составляло около четырех метров прямой видимости. Проверялись сценарии с одним потоком и восемью одновременными. Направление указывается относительно удаленного клиента.

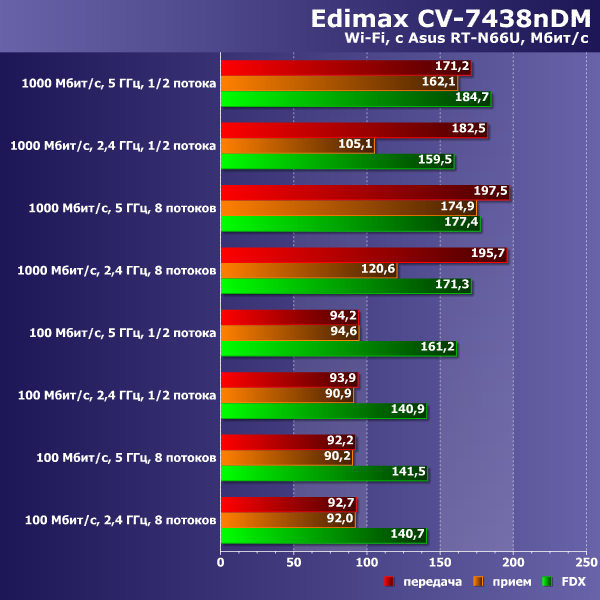

Производительность Edimax CV-7438nDM

Как мы и предполагали, для 100-мегабитного клиента максимальная скорость приема и передачи данных ограничена показателями 95 Мбит/с. Если же использовать гигабитный порт, то можно рассчитывать на скорости почти до 200 Мбит/с. При этом работа в диапазоне 5 ГГц будет предпочтительнее. Если говорить про трансляцию мультимедийных данных (в частности, видео) на плееры и ТВ, то возможностей устройства хватит с большим запасом (не забываем, что в беспроводных подключениях многое зависит также от расположения приемника, препятствий и помех). Если речь идет про обеспечение доступа клиентов к интернету, то и здесь, оценивая максимальную скорость канала в 100 Мбит/с, все будет в порядке. Заменой гигабитного проводного соединения, например для сетевого накопителя, данное решение, конечно, не станет, однако, в зависимости от конфигурации сети, может быть полезно и в этом сценарии.

Выводы

Несмотря на то, что все больше устройств сегодня оборудовано встроенным беспроводным контроллером, использование внешнего моста имеет определенные преимущества. В частности, рассмотренный Edimax CV-7438nDM интересен поддержкой двух диапазонов и скорости 300 Мбит/с. Кроме того, модель имеет оригинальный дизайн, два сетевых порта и возможность вывода звука по протоколу AirPlay.

Существенных замечаний к устройству нет. Все работает согласно спецификациям и техническим характеристикам. Пожалуй, единственное, на что стоило обратить внимание разработчику, это придумать более простое и красивое название для данной модели.
