Паспортные характеристики, комплект поставки и цена
| Производитель | DeepCool |
|---|---|
| Название модели, ссылка | AK620 Digital |
| Код модели | R-AK620-BKADMN-G; EAN: 6933412728221 |
| Тип системы охлаждения | для процессора воздушная башенного типа с активным обдувом вынесенного на тепловых трубках радиатора |
| Совместимость | мат. платы с процессорными разъемами: Intel: LGA2066/2011-v3/2011/1700/1200/1151/1150/1155; AMD: AM5/AM4 |
| Охлаждающая способность | макс. TDP 260 Вт |
| Тип вентилятора | осевой (аксиальный), 2 шт. |
| Модель вентилятора | DeepCool FK120 (DF1202512CM) |
| Питание вентилятора | 12 В, 0,12 А |
| Размеры вентилятора | 120×120×25 мм |
| Скорость вращения вентилятора | 500—1850 об/мин (±10%) |
| Производительность вентилятора | 117,2 м³/ч (68.99 фут³/мин) |
| Статическое давление вентилятора | 21,5 Па (2,19 мм вод. ст.) |
| Уровень шума вентилятора | не более 28 дБА |
| Подшипник вентилятора | гидродинамический (Fluid Dynamic Bearing) |
| Срок службы вентилятора | нет данных |
| Размеры охладителя (В×Ш×Г) | 129×138×162 мм |
| Размеры радиатора (В×Ш×Г) | 127×110×157 мм |
| Масса охладителя | 1486 г |
| Материал радиатора | пластины из алюминия (0,4 мм толщиной) и медные тепловые трубки (6 шт. ∅6 мм), медный теплосъемник |
| Термоинтерфейс теплосъемника | термопаста в шприце |
| Подключение | вентиляторы: 4-контактные разъемы (питание, датчик вращения, управление ШИМ) в разъемы разветвителя, и разветвитель в разъем для кулера процессора на материнской плате; подсветка крышки: 3-контактный разъем (адресная светодиодная подсветка — общий, данные, питание 5 В) в разъем на мат. плате или на контроллере; информационная панель: 9-контактный разъем в разъем USB 2.0 на материнской плате. |
| Особенности |
|
| Комплект поставки (лучше уточнять перед покупкой) |
|
| Розничные предложения |
Описание

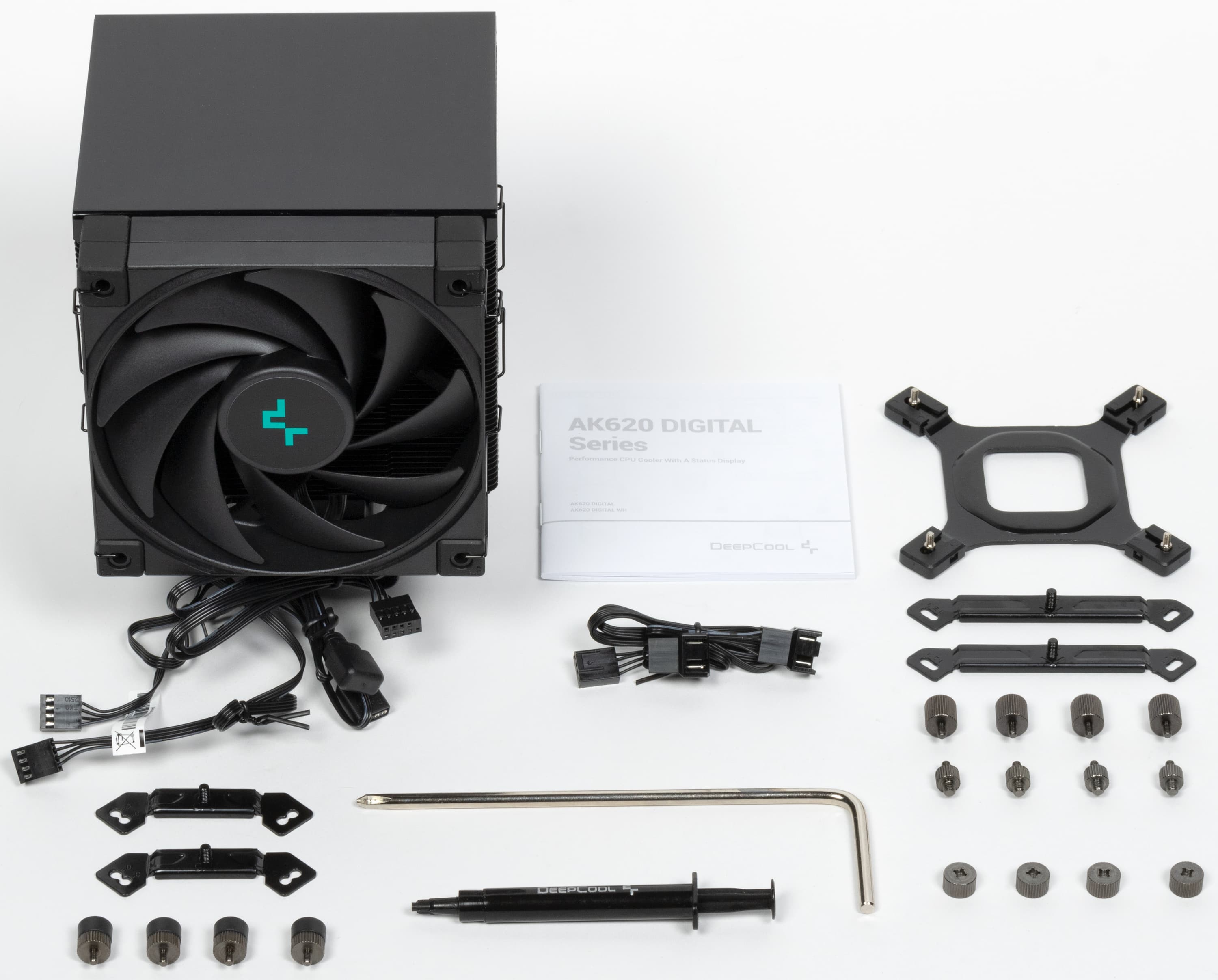

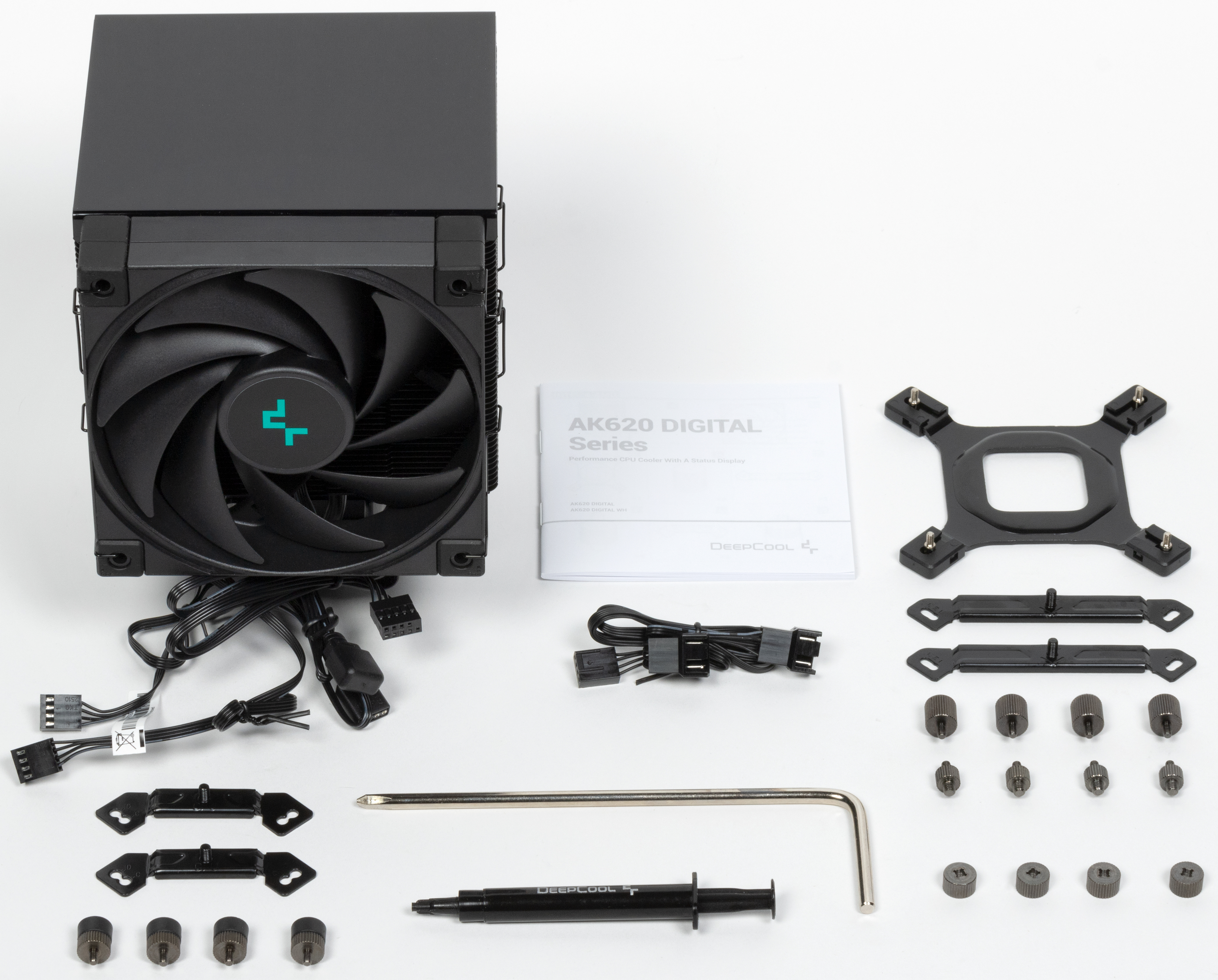

Поставляется процессорный охладитель в коробке из среднего по толщине гофрированного картона. Поверх коробки надет шубер (суперобложка).
В комплекте есть инструкция по установке на английском языке (в ней же есть описание гарантии на нескольких языках, включая русский), ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.
Крепеж изготовлен из закаленной стали (за исключением пластиковых проставок и фиксаторов стоек на пластине на обратную сторону материнской платы) и имеет стойкое гальваническое или лакокрасочное покрытие.

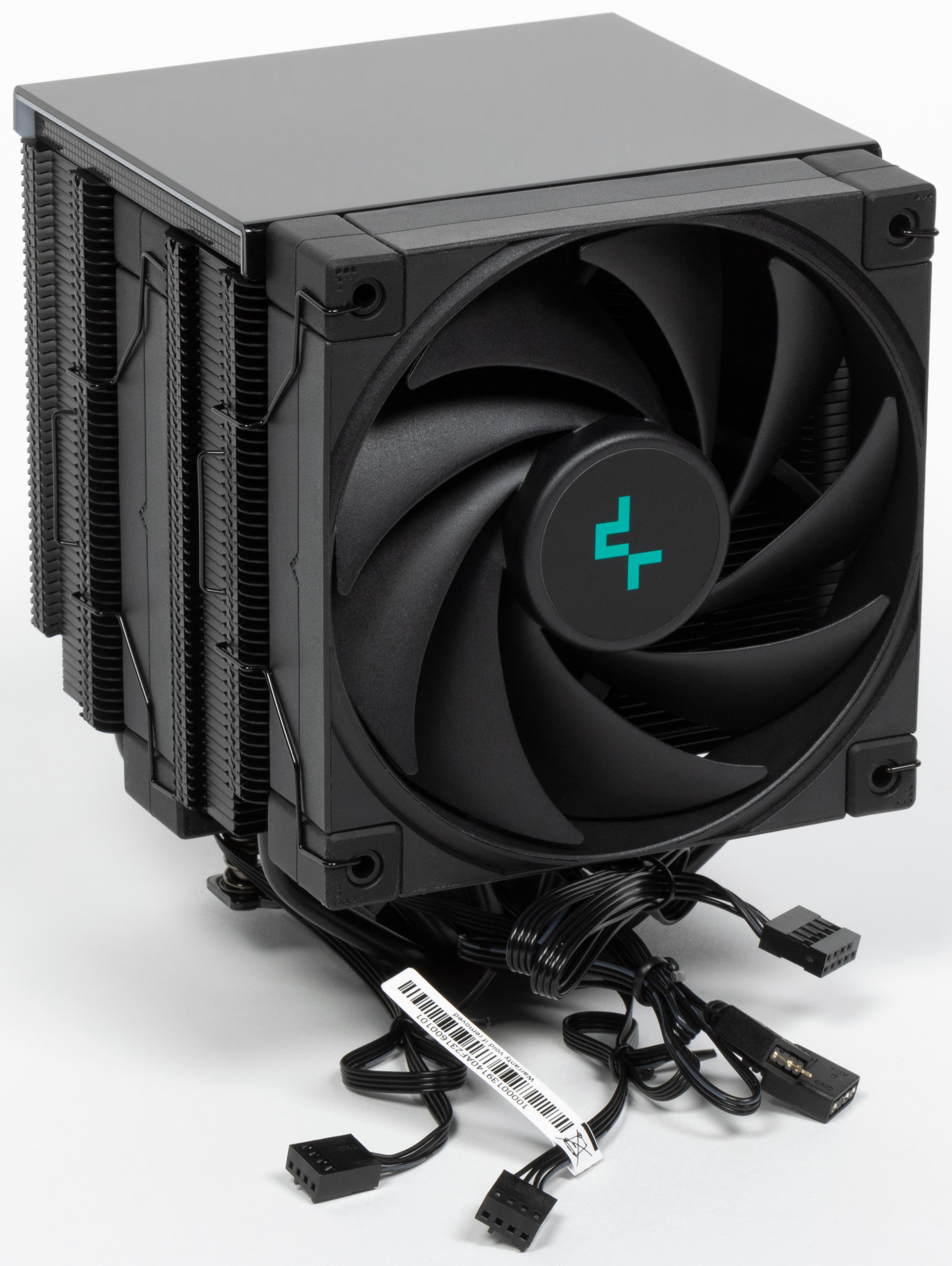

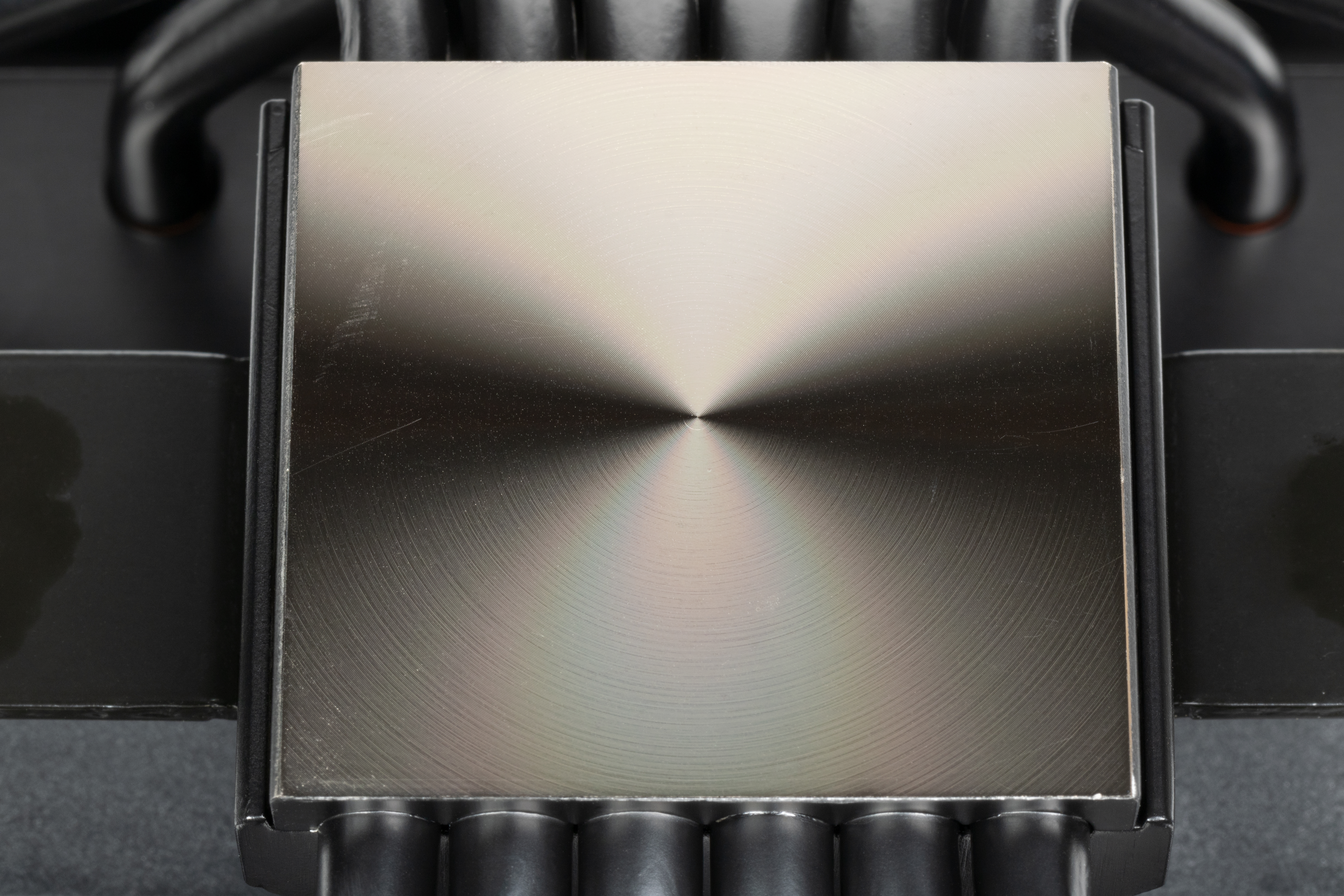

Кулер оснащен вынесенным двойным радиатором, к которому тепло от теплосъемника передается по шести тепловым трубкам диаметром 6 мм. Трубки и нижняя часть теплосъемника медные. Трубки, нерабочая поверхность теплосъемника, пластины радиатора и часть деталей крепежа имеют черное полуматовое лакокрасочное покрытие. Верхняя часть теплосъемника изготовлена из алюминиевого сплава. Трубки к теплосъемнику припаяны. Подошва теплосъемника имеет очень мелкую концентрическую проточку и слегка отполирована. Поверхность подошвы немного выпуклая к центру с перепадом порядка 0,1-0,2 мм.
Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с фирменной термопастой.

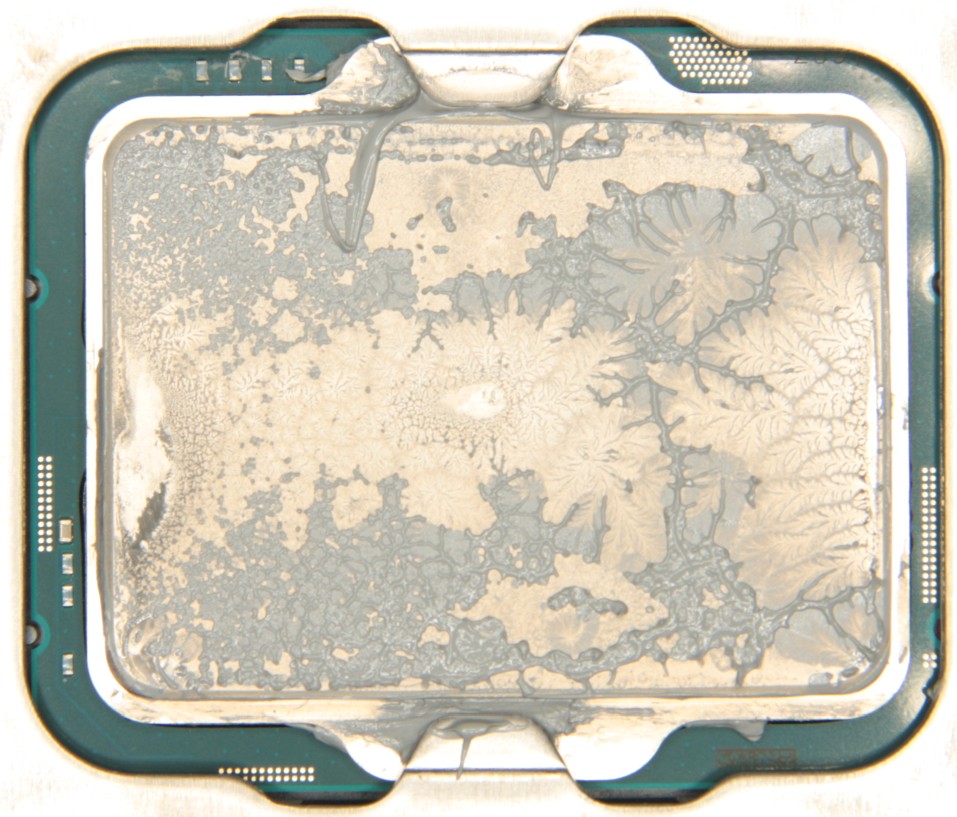

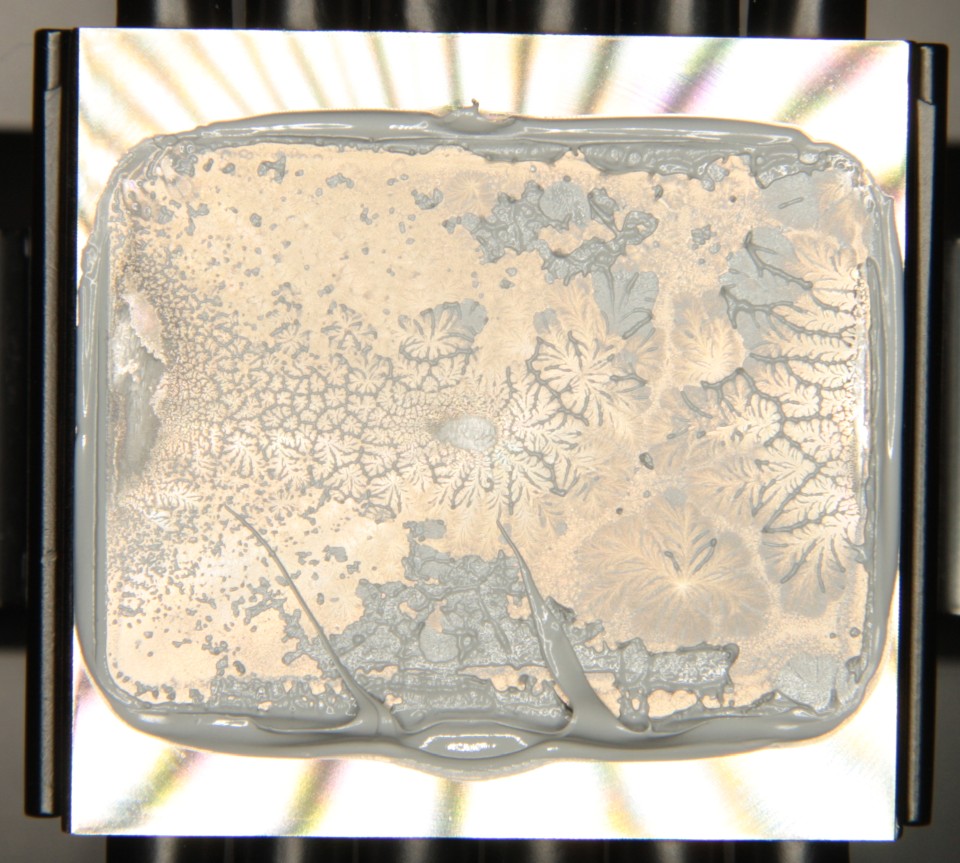

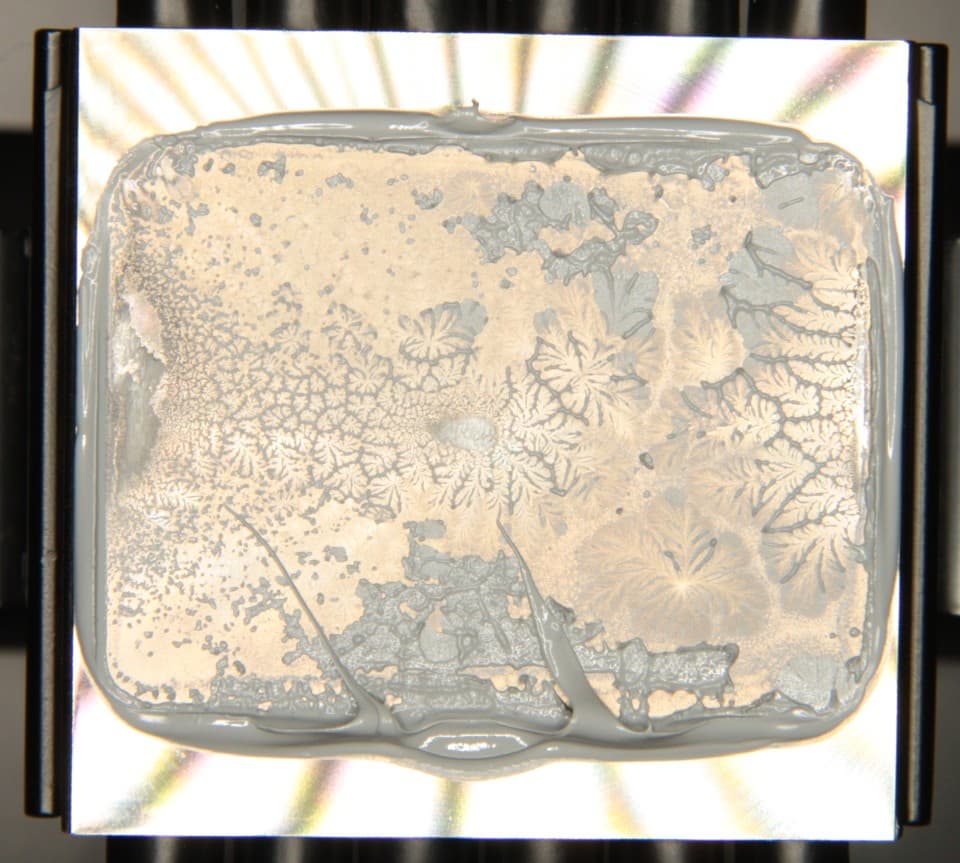

В тестах использовалась качественная термопаста другого производителя. Забегая вперед, продемонстрируем распределение термопасты после завершения тестов. На процессоре Intel Core i9-13900K:
И на подошве теплосъемника:
Видно, что термопаста распределилась тонким слоем по всей плоскости крышки процессора, а ее избыток выдавился по краям. Пятно плотного контакта большое.

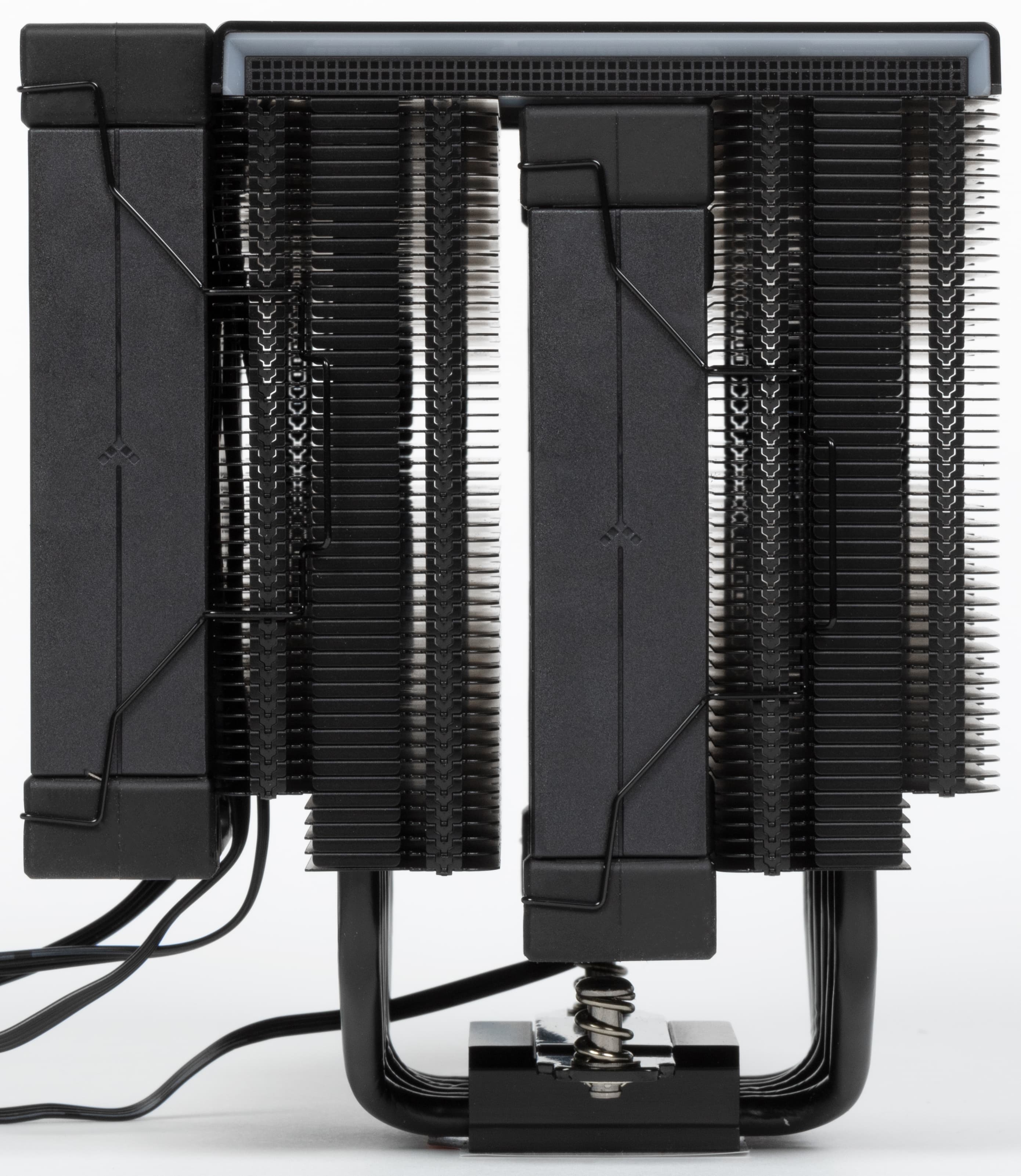

Радиатор представляет собой две стопки алюминиевых пластин, плотно насаженных на тепловые трубки.

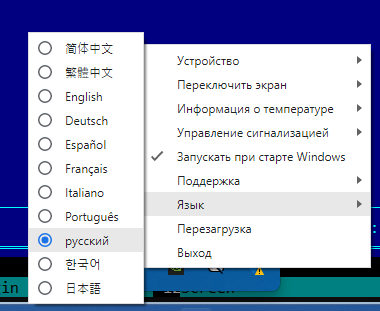

Сверху на радиаторе на магнитах закреплена декоративная пластиковая крышка. По бокам крышки есть декоративные вставки с подсветкой (типа ARGB), а в центре — информационная панель, на которую выводится текущая температура процессора в виде числа и дискретной шкалы и/или загрузка процессора, также на панели светится зеленым логотип производителя. Для управления подсветкой предлагается использовать системную плату или внешний контроллер. Температура и загрузка процессора выводится, если кулер подключить по USB к материнской плате, а на ПК установить небольшую (всего 79 Мегабайт в архиве) программу, при этом управление осуществляется с помощью меню, выводимому по клику на значке в трее. Русский перевод присутствует:
При большом желании крышку можно повернуть на 180 градусов (или, предположительно, переставить вентиляторы), что позволит сохранить правильную ориентацию цифр при развернутом кулере. Работу подсветки и панели можно посмотреть на видео ниже:

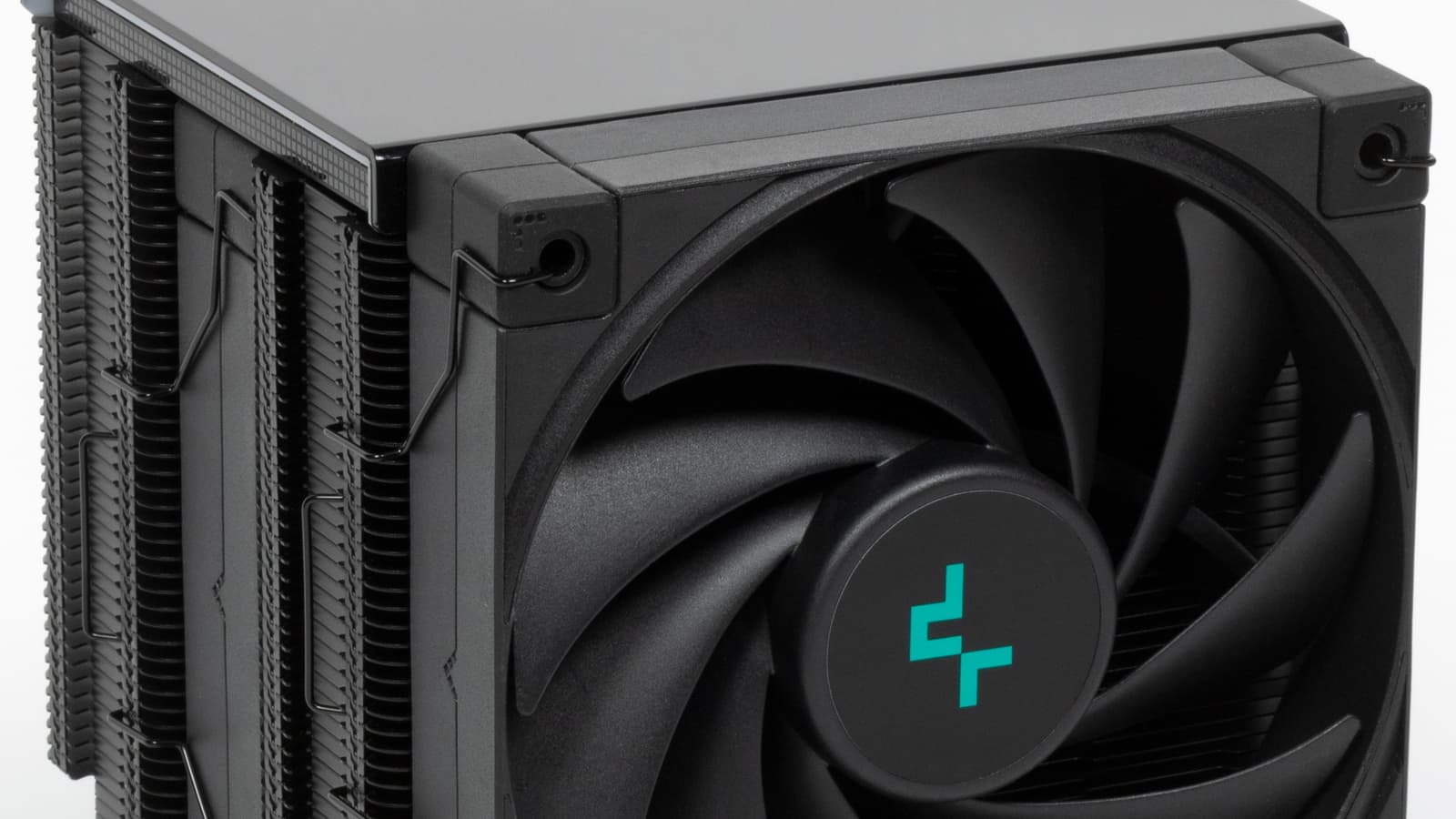

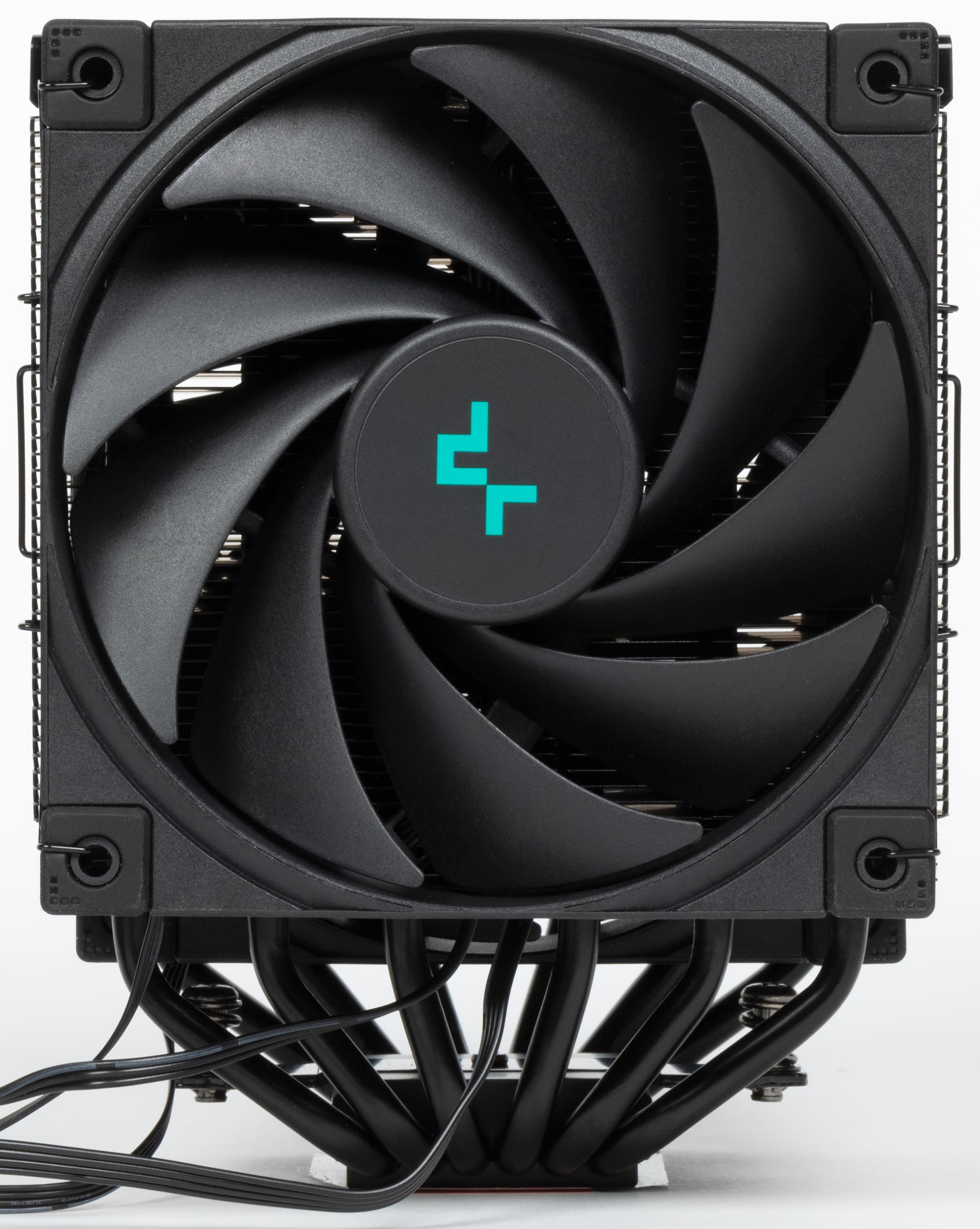

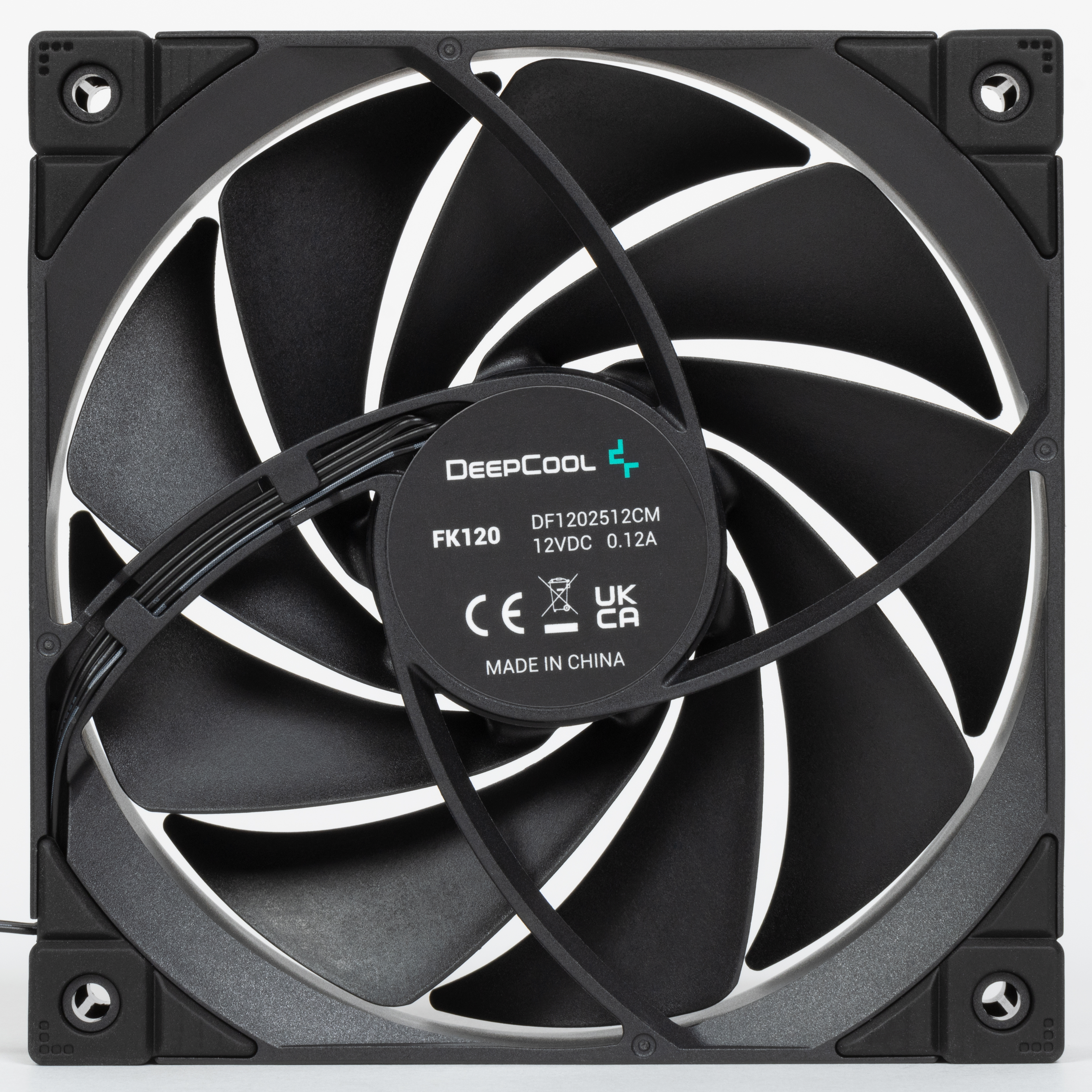

Типоразмер комплектных вентиляторов 120 мм. Высота рамки 25 мм. На проушинах в углах рамки вентилятора закреплены виброизолирующие резиновые накладки.
Вентилятор поддерживает регулировку с помощью ШИМ. Кабель от вентилятора (как и все другие) простой плоский, что очень удобно.

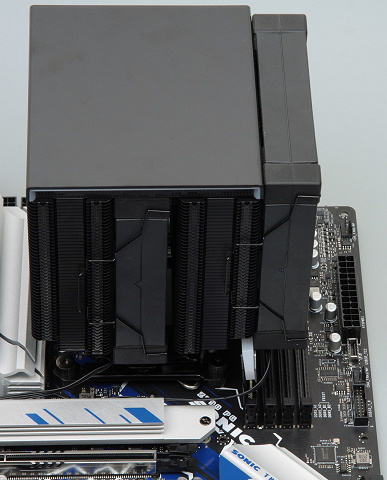

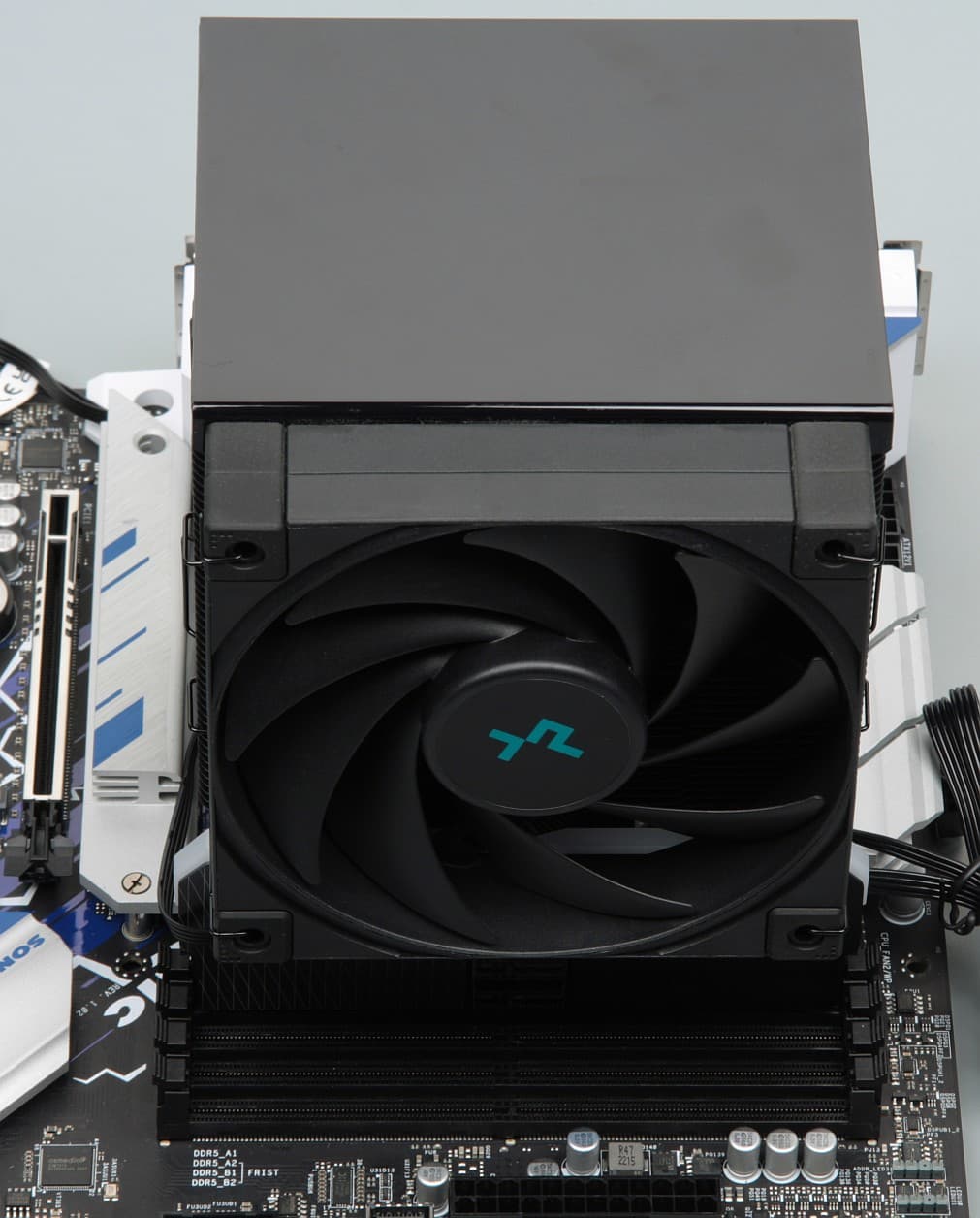

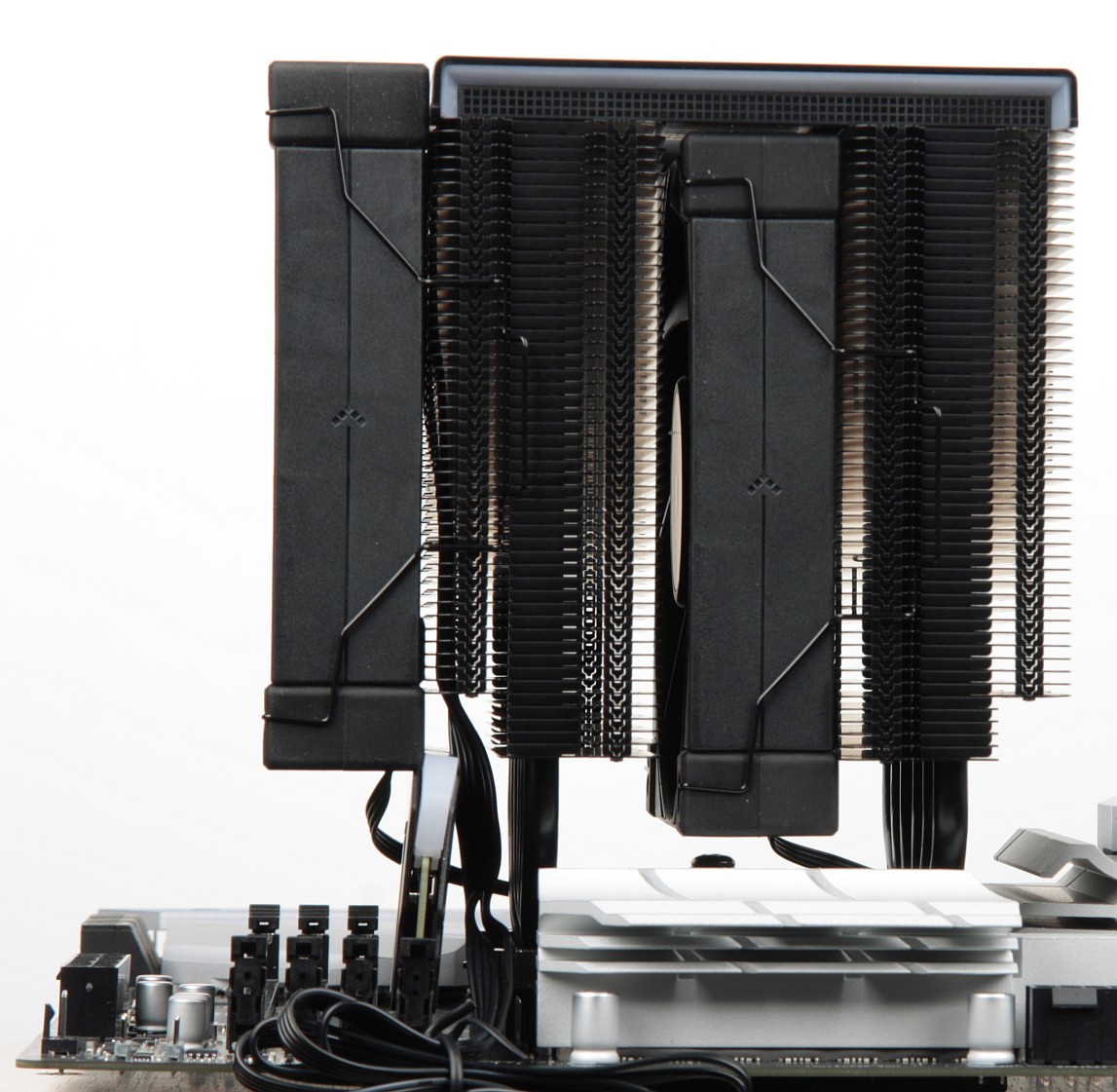

Габариты кулера довольно большие и все разъемы для оперативной памяти перекрываются сверху радиатором и передним вентилятором.

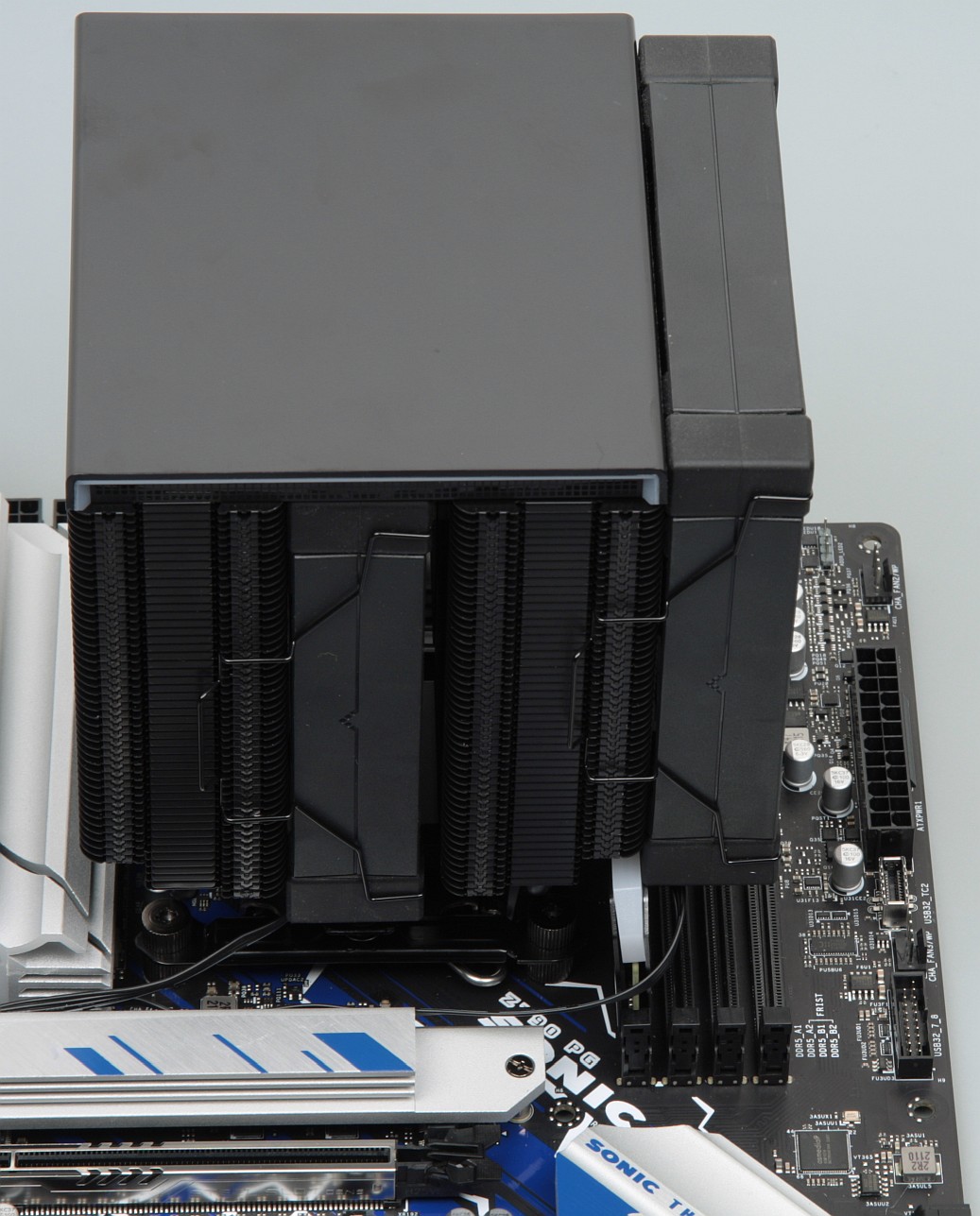

Однако с внешней стороны радиатора часть пластин имеют уменьшенную глубину, а передний вентилятор можно сдвинуть вверх. Это дает возможность во все четыре разъема установить модули памяти высотой до 58 мм, что можно считать вполне достаточным. Высота модуля памяти на фото ниже — 48 мм.
Установка кулера относительно удобная, хотя и придется снять оба вентилятора (передний для удобства) и крышку, но понадобится длинная отвертка, которая, впрочем, есть в комплекте поставки. Отметим, что конструкция крепежа практически исключает перекос теплосъемника относительно плоскости крышки процессора, а также слишком слабый или слишком сильный прижим.
Тестирование
Ниже в сводной таблице приведем результаты измерений ряда параметров, не указанных производителем.
| Размеры площадки теплосъемника, мм (Д×Ш) | 41×40 |
|---|---|
| Длина кабеля вентилятора, см | 26 |
| Длина разветвителя питания вентиляторов, см | 50 + 10 |
| Длина RGB-кабеля (от радиатора + проходной разъем), см | 37 + 10 |
| Длина USB-кабеля (от радиатора), см | 58 |
Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». В данном тесте все ядра процессора Intel Core i9-13900K работали на частоте 4,0 ГГц.

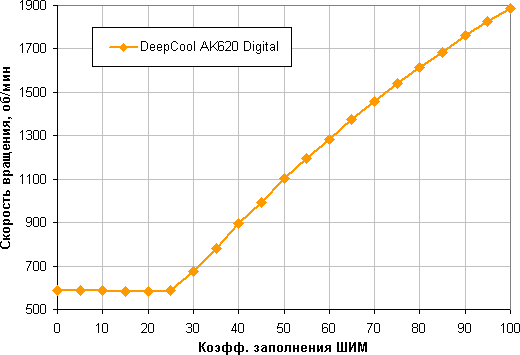

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания
Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения (КЗ) от 25% до 100% и довольно широкий диапазон регулировки. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

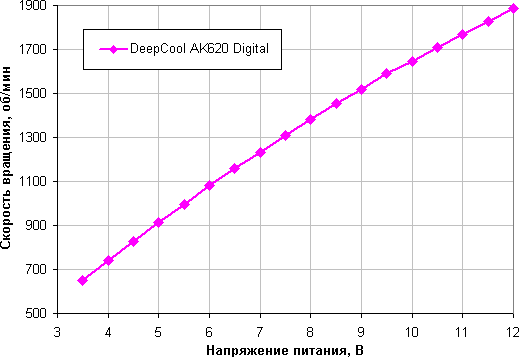

Диапазон регулировки с помощью напряжения примерно такой же. Вентиляторы останавливается при снижении напряжения до 3,3 В и запускаются от 3,4 В. Вентиляторы вполне допустимо подключать к источнику с напряжением 5 В.

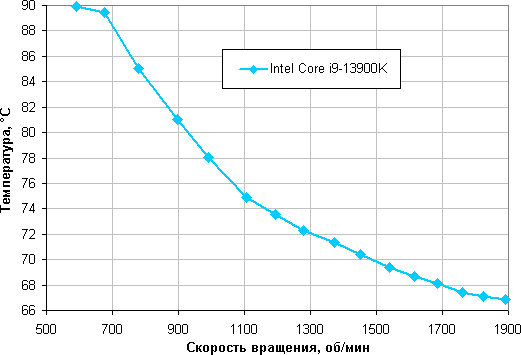

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора(-ов) кулера
По факту в условиях теста этот процессор при 24 градусах окружающего воздуха перегревается при КЗ равном 30% (а это примерно 670 об/мин вентиляторов), так как некоторые ядра нагреваются до критической для этого процессора температуры в 100 °C.

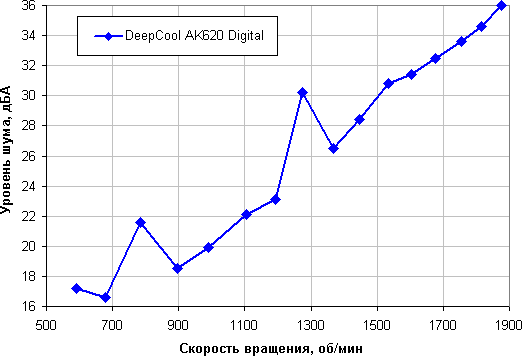

Определение уровня шума в зависимости от скорости вращения вентилятора(-ов) кулера
Зависит, конечно, от индивидуальных особенностей и других факторов, но в случае кулеров где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер). Этот кулер можно считать относительно тихим устройством. Отметим выраженное повышение уровня шума около 590, 780 и 1270 об/мин из-за резонансных явлений. Впрочем, уровень шума даже в пиках резонанса довольно низкий, и, возможно, этот эффект присутствует только в данном образце, предоставленным для тестирования, поэтому значимым недостатком резонансы мы не считаем.

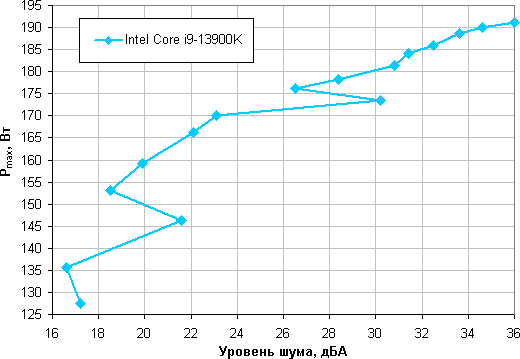

Построение зависимости реальной максимальной мощности от уровня шума
Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентилятором системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP)), потребляемой процессором, от уровня шума (подробности описаны в методике):
Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров типа Intel Core i9-13900K, соответствующих этому уровню, это гарантированно 170 Вт, а может и чуть выше. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить где-то до 190 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.
Сравнение с другими кулерами при охлаждении процессора Intel Core i9-13900K
По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить этот кулер с несколькими другими кулерами, протестированными по такой же методике (список пополняется, а потому вынесен на отдельную страницу). Отметим, что при переходе основных тестов на новый процессор, на Intel Core i9-13900K, преемственность с предыдущими тестами на все 100% не сохраняется, но по предварительным данным эффективность кулеров в случае Intel Core i9-13900K примерно в 1,2 раза ниже, чем в случае процессора Intel Core i9-7980XE, используемого в ранее проведенной серии тестов. Это позволит сравнивать с кулерами. протестированными ранее.
Выводы
Наше тестирование показало, что кулер DeepCool AK620 Digital можно использовать с процессорами типа Intel Core i9-13900K (LGA1700), имеющими реальное потребление порядка 170 Вт, при этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно увеличить. К достоинствам кулера следует отнести аккуратный дизайн, удобную установку, возможность установки довольно высоких модулей памяти (до 58 мм). Любители моддинга оценят многоцветную и многозонную статическую или динамическую подсветку крышки, имеющую стандартное трехконтактное подключение, а также информационную панель, на которую выводится текущая температура процессора в виде числа и дискретной шкалы и/или загрузка процессора. К недостаткам — резонансные явления, несколько повышающие уровень шума на избранных скоростях вращения вентиляторов.
