Фотогалерея дня: анатомия 3D-карты Zotac GeForce GTX 1080 Ti AMP Extreme с 18-фазной подсистемой питания

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

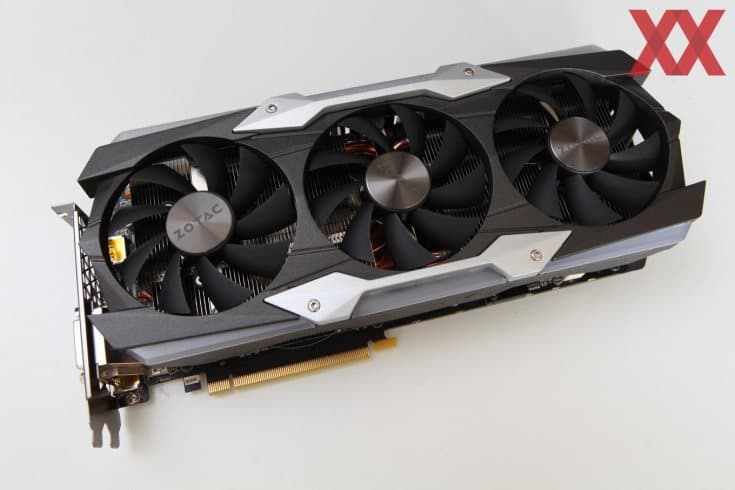

Источник опубликовал серию снимков, дающих представление о 3D-карте Zotac GeForce GTX 1080 Ti AMP Extreme с 18-фазной подсистемой питания.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

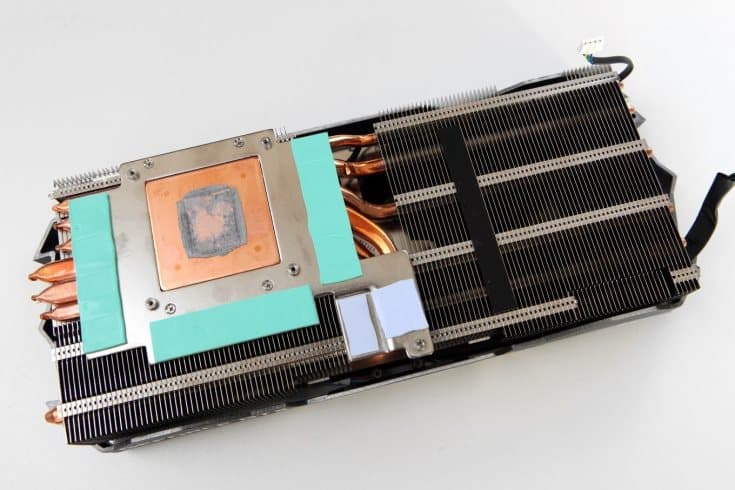

Конструкция системы охлаждения этой 3D-карты включает три вентилятора. Сквозь теплоотводящее основание пропущены тепловые трубки.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

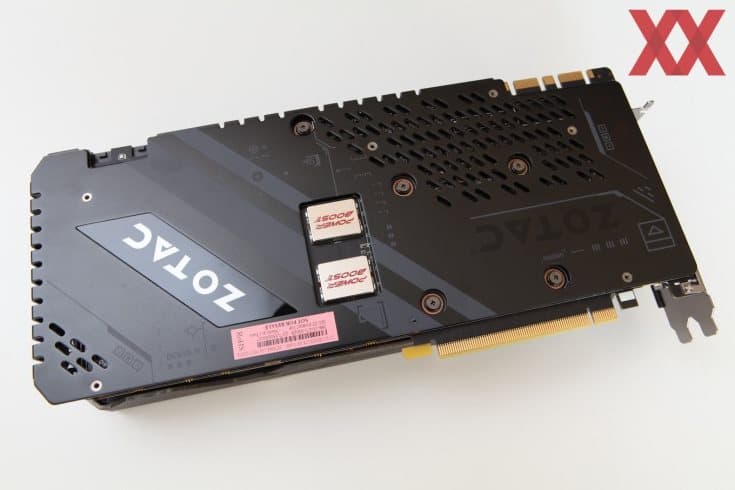

На тыльной стороне печатной платы находится усилительная пластина, распределяющая тепловые и механические нагрузки.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

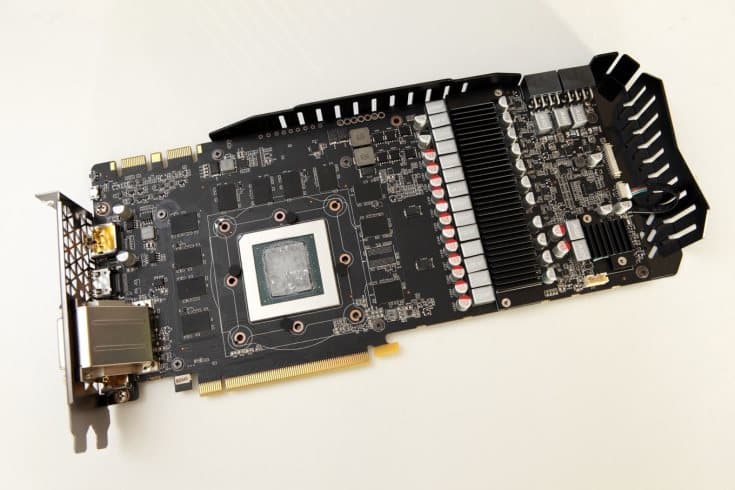

Хорошо видны элементы подсистемы питания.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

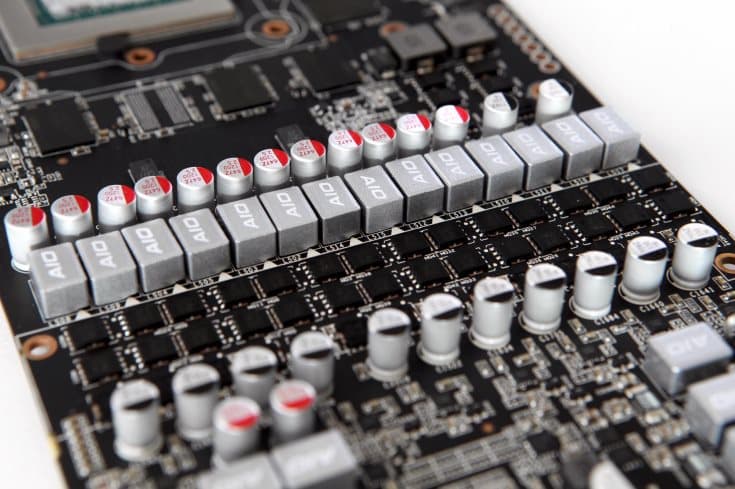

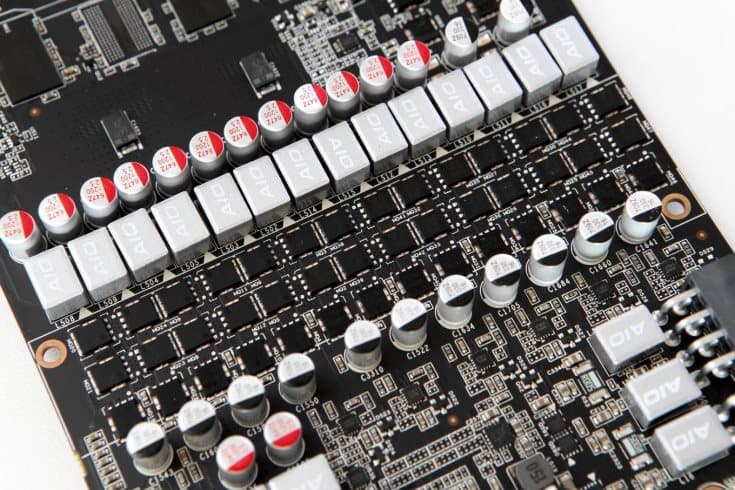

Дроссели, конденсаторы и регуляторы напряжения.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

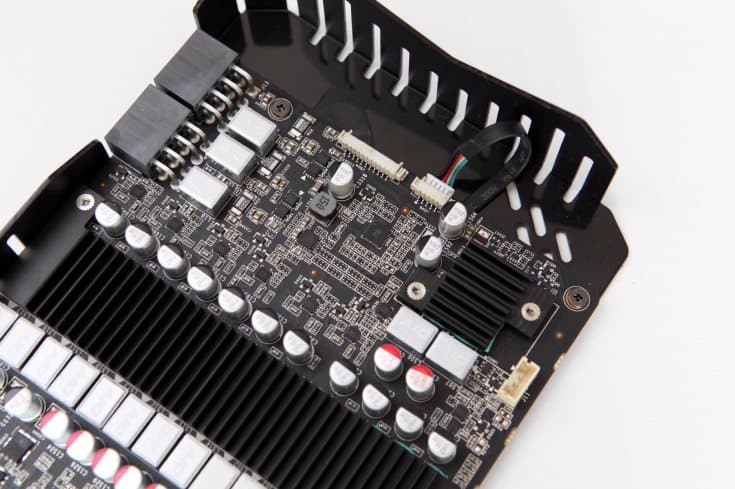

Два восьмиконтактных разъема дополнительного питания PCIe.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

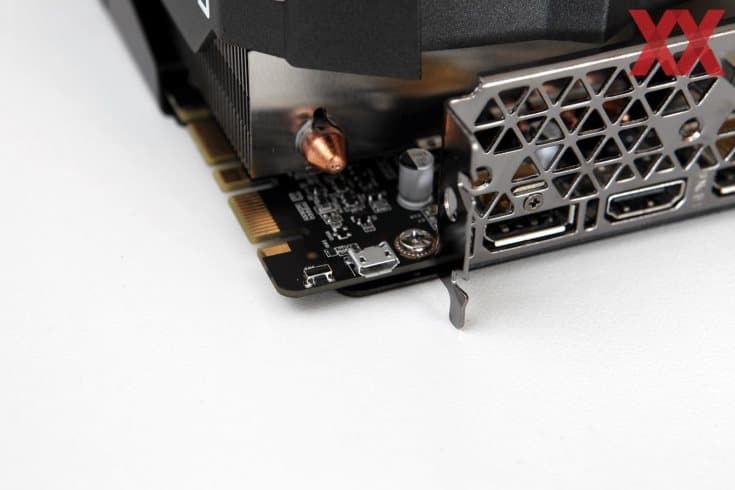

Загадочный миниатюрный разъем USB в углу платы. По словам источника, этот интерфейс используется производителем в тестовых целях.

Конструкция системы охлаждения этой 3D-карты включает три вентилятора

Источник: Videocardz
