Мультимедийный LCD-проекторSanyo PLC-XP200L

Паспортное значение светового потока для проектора Sanyo PLC-XP200L составляет 7000 лм. Это очень много, учитывая относительно небольшие габариты и вес (11,4 кг без объектива). Секрет в том, что в нем используется технология QuaDrive, управляющая потоком желтого цвета независимо от других цветов.

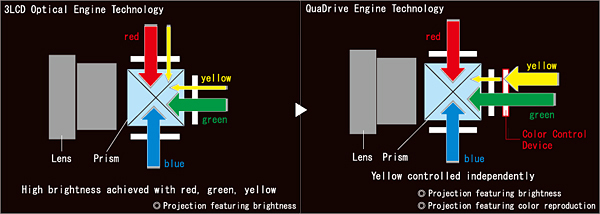

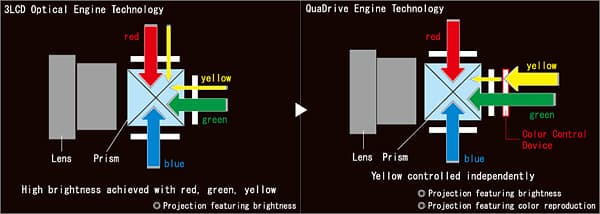

QuaDrive

Из приведенной на сайте компании схемы не совсем ясно, почему независимый контроль желтого цвета должен приводить к повышению яркости и цветового охвата, видимо, причина в более полном использовании спектра излучения лампы.

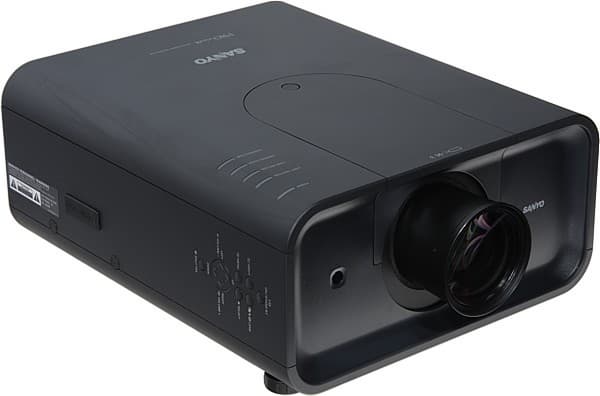

Projector, general view

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

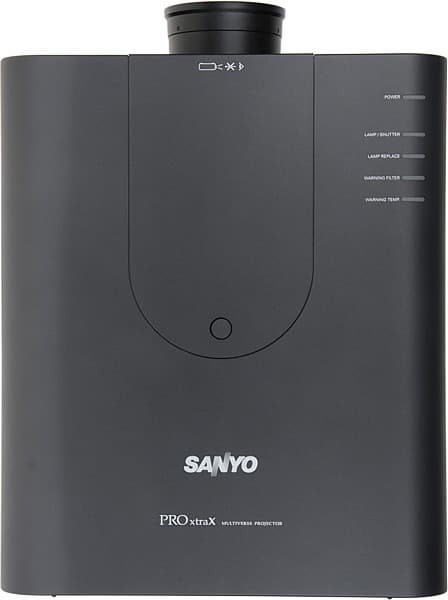

Корпус проектора имеет очень простую форму — вытянутый прямоугольный параллелепипед с нишами в торцах и с закругленными длинными ребрами. Смотрится очень строго и профессионально. Материал корпуса — это практичный черный пластик с матовой поверхностью. На верхней панели находятся логотип, индикаторы состояния и крышка отсека объектива.

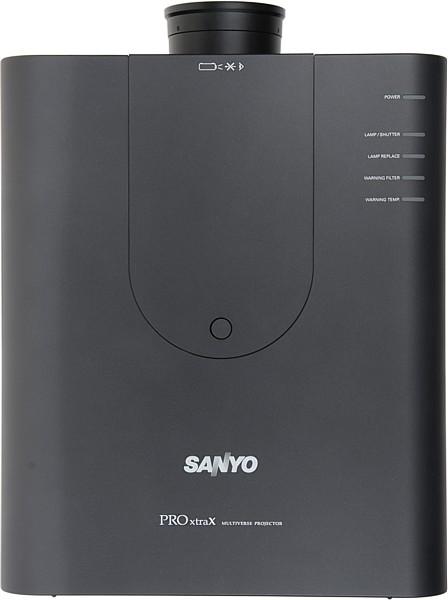

Top

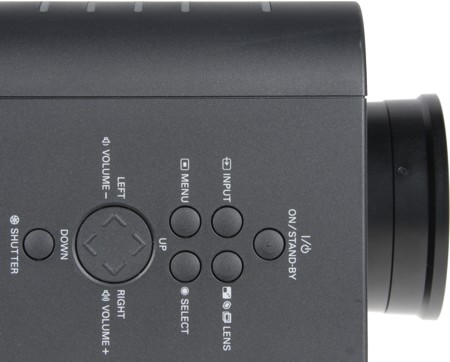

Левый бок — решетка, через которую воздух поступает внутрь проектора, и крышка лампового отсека (для замены фильтра и лампы проектор не нужно снимать с потолочного кронштейна). Правый бок — разъем (прикрыт резиновой заглушкой) для опционального сетевого адаптера и кнопки управления.

Control panel

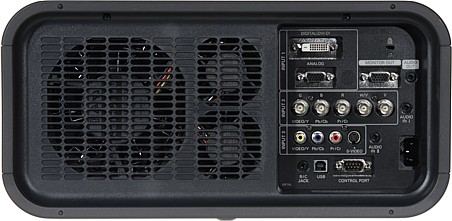

Сзади — решетки, через которые выдувается теплый воздух (видно один большой вентилятор и два поменьше) и разъемы в нише, среди них — разъем для замка Кенсингтона и ИК-приемник.

Rear

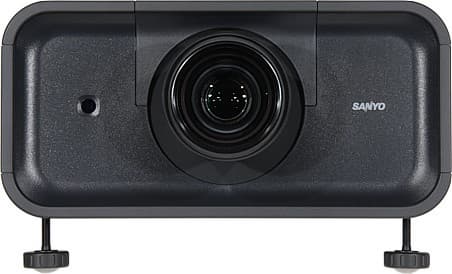

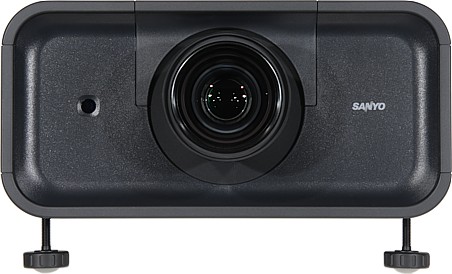

Второй ИК-приемник помещен на переднюю панель. Две передние ножки выкручиваются, что позволяет, как приподнять переднюю часть проектора, так и устранить перекос при установке на горизонтальную поверхность.

Front

На нижней панели есть специальная ниша, служащая удобной ручкой при переноске проектора. Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбой, расположенные в углах прямоугольника.

Пульт

Remote control

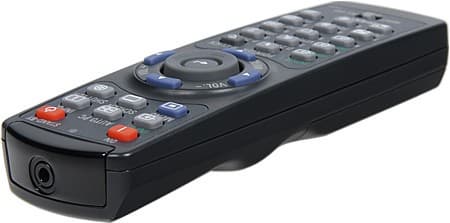

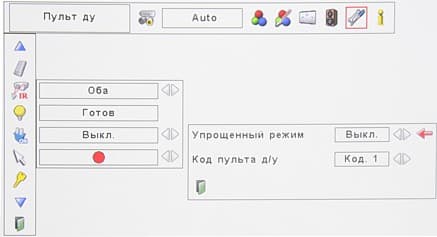

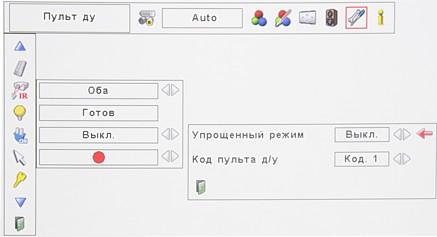

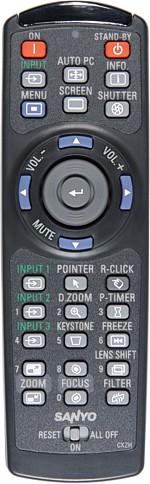

Пульт небольшой (45x25x145 мм, 99 г), он удобно лежит в руке, самые нужные кнопки находятся в досягаемости большого пальца, значки на кнопках контрастные, а подписи достаточно крупные. Есть Упрощенный режим, в котором работает только половина кнопок.

OSD

Функция «указка» поможет указать объект на экране. Включается она кнопкой POINTER, а курсор-указка (его вид выбирается в меню) перемещается джойстиком пульта (скорость пропорциональна усилию нажатия, направление — любое). Если проектор подключить к компьютеру по USB, то с помощью данного пульта можно перемещать курсор мыши и эмулировать нажатие на ее левую и правую кнопки.

Remote control

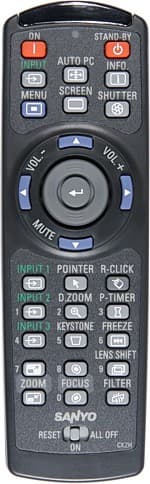

Пульт управляет только проектором с совпадающим кодом (от 1 до 8). Код проектора устанавливается в меню, код пульта устанавливается нажатием одной из 8-ми кнопок, рядом с которыми есть цифры, при удерживаемой кнопке MENU. Трехпозиционный движок на пульте в положении RESET сбрасывает код в 1, а в положении ALL OFF выключает пульт. В меню установок можно выключить один (передний или задний) из ИК-приемников на проекторе. Пультом можно пользоваться в проводном режиме, для чего проектор и пульт нужно соединить кабелем со штекерами миниджек на обоих концах.

Меню

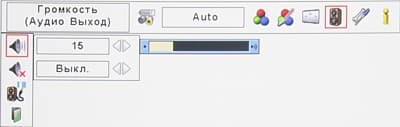

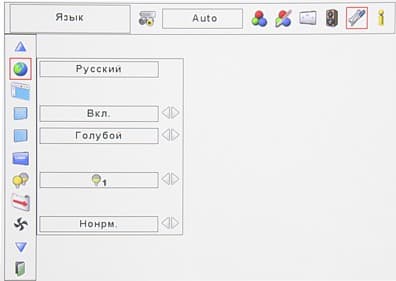

Дизайн меню традиционен для проекторов Sanyo, и также традиционно меню очень неудобно в использовании. У меню есть только два достоинства: во-первых, есть его русская версия с достаточно адекватным переводом, и, во-вторых, используется удобочитаемый шрифт.

OSD

В небольших пределах регулируется положение меню на экране, а при включенной опции Simple Menu при выборе параметра изображения на экране остается только ползунок настройки, что несколько упрощает оценку происходящих изменений.

Коммутация

Connectors

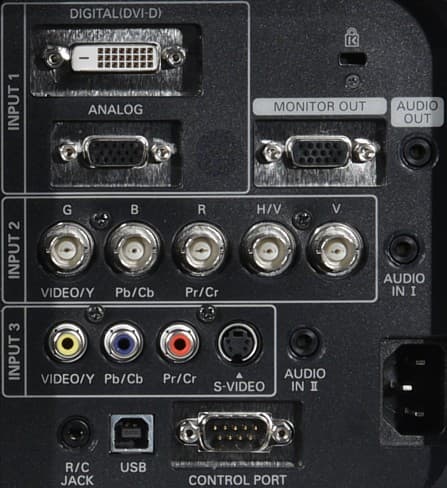

Проектор оснащен как профессиональными BNC-разъемами, так и привычными VGA и RCA. Видеовходы поделены на 3 группы, в одной группе присутствуют или разные типы разъемов, и/или разъемы группы совместимы с различными типами видеосигналов. Группа выбирается или перебором (кнопка INPUT на пульте и на корпусе), или непосредственно тремя кнопками пульта (INPUT1-3), а конкретный разъем в группе или тип видеосигнала — повторным нажатием на кнопку группы. Также все это можно осуществлять в меню установок. На разъем MONITOR OUT предаются аналоговые сигналы от текущего видеовхода (только композитный, компонентный и RGB(ПК)-сигналы). Групп видеовходов три, а аудиовходов только два, поэтому в меню придется указать, что чему соответствует (три варианта). Через разъем AUDIO OUT выводится звук от текущего источника, уровень звука устанавливается непосредственно кнопками пульта и на корпусе, а также в меню. Звук можно выключить (кнопкой пульта или в меню).

OSD

Проектор допускает дистанционное управление по интерфейсу RS-232 (имеется стандартный разъем D-sub 9 pin). Кроме того, посредством опционального адаптера проектор можно включить в сеть Ethernet, что позволит по сети управлять проектором и контролировать его состояние как с помощью фирменной программы PJ Master, так и с помощью любого WEB-браузера, обратившись к встроенному в проектор HTTP-серверу. Такого адаптера у нас не было, поэтому сетевые функции проектора мы не тестировали.

Управление проекцией

Конструкция проектора предусматривает использование сменных объективов (данная модель вообще поставляется без объектива). Проектор может быть укомплектован одним из пяти объективов с переменным фокусным расстоянием, которые перекрывают диапазон проекционного отношения (расстояние проецирования, деленное на ширину проекции) от 1,3 до 5,8, и короткофокусным объективом с фиксированным проекционным отношением 0,8. Установка объектива — это не очень сложная процедура. Нужно открыть крышку отсека, аккуратно вставить объектив и защитную шторку, закрыть крышку. Для коррекции фокусировки по полю нужно использовать прилагаемые прокладки разной толщины, подкладываемые под торец объектива. Фокус широкоугольника подстраивается вручную, а вариообъективы совместимы с электромеханическими приводами трансфокатора, фокусировки и функции сдвига объектива. При этом изображение сдвигается максимум на 50% от высоты вверх по вертикали и на 10% от ширины области проекции вправо и влево по горизонтали относительно центрального положения. Шаг и скорость работы всех регулировок подобраны очень удачно. Для облегчения настройки проекции можно вывести на экран несколько тестовых шаблонов.

OSD

Защита объектива от пыли обеспечивается крышкой из полупрозрачного полиэтилена, просто одевающейся на объектив и никак не прикрепленной к корпусу. В проекторе есть ручная цифровая вертикальная (+/-40°) и горизонтальная (+/-20°) коррекция трапецеидальных искажений. В меню выбирается, сохранять ли заданную коррекцию при последующем включении проектора.

Кроме режимов вывода с сохранением исходных пропорций, принудительного заполнения всей области проекции, 16:9 и вывода 1:1, есть режим ручной корректировки масштаба по вертикали и горизонтали и положения на экране.

OSD

Доступность режимов зависит от типа подключения и параметров сигнала.

С помощью механической шторки (до абсолютной черноты) проекция выключается при нажатии на кнопку SHUTTER на пульте или на проекторе. В меню можно заблокировать работу одной из кнопок и установить таймер — по истечении заданного периода с закрытой шторкой проектор выключится.

Кнопка FREEZE «замораживает» изображение, а кнопкой D.ZOOM (или в меню) включается функция цифрового увеличения. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Кроме того, проектор может работать в вертикальной ориентации объективом вверх или вниз.

Настройка изображения

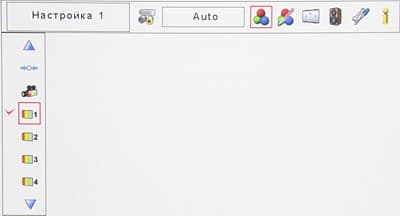

В проекторе есть 3 предустановленных профиля и 10 пользовательских.

OSD

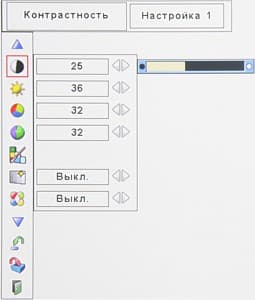

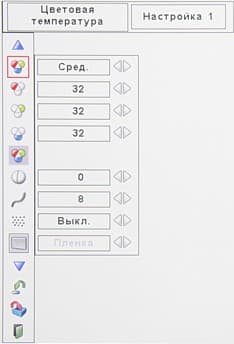

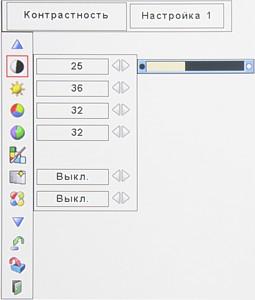

Изображение настраивается с помощью стандартного набора настроек, плюс еще нескольких, заслуживающих краткого описания: тонкая коррекция цветопередачи с использование до 8-ми опорных точек, цветовая температура (4 встроенных профиля) и коррекция яркости и смещения трех основных цветов, коррекция гамма-кривой (16 ступеней).

OSD

OSD

Есть Автоподстройка изображения (выключена или один из двух уровней, видимо, занимается подстройкой яркостного баланса). Настройки изображения запоминаются для каждого типа подключения. Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы. В случае длительной непрерывной работы рекомендуется включить режим Eco 2, в котором яркость лампы понижена, но вентиляция включена на максимум. Также есть режим Auto, в котором яркость лампы автоматически увеличивается для светлых сцен и уменьшается для темных.

Дополнительные возможности

В данном проекторе используется фильтр с перематываемым фильтрующим элементом. Электроника проектора следит за состоянием фильтра, и если он засоряется, то использованная область фильтрующего элемента заменяется новой. Одна кассета с фильтром допускает 9 перемоток, т.е. служит в 10 раз дольше, чем обычный фильтр. При необходимости пользователь может самостоятельно инициировать перемотку. Использованная кассета очистке не подлежит, ее нужно менять на новую.

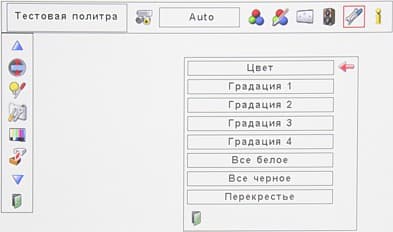

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе или на пульте и защиты паролем. При активации парольной защиты использовать проектор по назначению можно будет только после ввода пароля из 4-х цифр (пароль запрашивается при каждом включении или только после перерыва в подаче питания).

OSD

Процедура сброса парольной защиты в руководстве не описана.

Можно захватить проецируемое изображение и использовать его как заставку при включении. От неавторизованного изменения заставки предохранит защита паролем из 4-х цифр. Есть отключаемая функция сбережения энергии, автоматически выключающая проектор или только лампу после заданного (1-30 мин) периода отсутствия сигнала. При активации режима On start подача питания сразу включит проектор.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх на 50% (низ изображения находился на оси объектива). Результаты измерений для проектора Sanyo PLC-XP200L:

Световой поток
Высокая яркость, контроль цвета включен6490 лм
Пониженная яркость, контроль цвета включен5050 лм
Пониженная яркость, контроль цвета выключен3830 лм
Равномерность+7%, -19%
Контрастность70:1

Световой поток в режиме высокой яркости и при включенном контроле цвета практически соответствует паспортному значению (ниже всего на 7%). Заметим, что включение режима контроля цвета (т.е. активация системы QuaDrive) приводит к увеличению яркости без значительного изменения цветопередачи, только цветовая температура белого поля несколько понижается, цвета же остаются яркими и насыщенными. Равномерность освещенности хорошая. Контрастность невысокая, но для типичного использования проекторов такого класса это не критично. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off. При отключенной динамической подстройке яркости лампы она составила 1160:1, при включенной — 1520:1.

Звуковые характеристики

В режиме максимальной яркости проектор для своего класса шумит довольно сильно, в режиме пониженной яркости шум умеренный. Шум ровный и не раздражает.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Максимальная яркость48Очень громко
Пониженная яркость43Умеренно громко

VGA-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000. Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Белое поле имеет незначительную неравномерность по цветовому тону, на черном поле в темноте можно разглядеть несколько цветовых пятнышек. Геометрия и фокусировка идеальные. Сетки через один пиксель выводятся четко. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, на большей части площади пренебрежимо мала и только в одном углу доходит до 1/3 пикселя. Шкала серого не имеет заметных вариаций цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255) с шагом через 1. Интерполяция из разрешений отличных от 1024 на 768 выполняется хорошо.

DVI-подключение

Тестирование проводилось при подключении к видеокарте NVIDIA Quadro FX 2000. В целом результаты такие же, как и при VGA-подключении, разве что микроконтраст чуть выше.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300.

Яркостная четкость (ТВЛ)
композитный530Хорошо
S-Video530Хорошо
компонентный (576/480/i/p)более 540Отлично
Цветовая четкость (ТВЛ)
композитный130Отлично
S-Video160Отлично
компонентный (576/480/i/p)230Очень хорошо

Есть незначительный завал в тенях, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При композитном подключении на неподвижных мирах убирается характерный цветной муар. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 720p, и 1080i.

При подаче чересстрочных сигналов и при выбранном режиме Пленка проектор пытается полностью восстановить исходный кадр, что в большинстве случаев ему удается как для чередования полей 2-2, так и 3-2, и даже для сигнала 1080i. Срывы, правда, случались, и в очень сложных случаях изредка мелькали артефакты в виде характерной «расчески». Присутствует некоторое сглаживание зубчатых границ объектов в случае видеосигнала обычного разрешения. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Цифровое подключение (с помощью кабеля-переходника с HDMI на DVI, поддерживается до 1080i) отличается от компонентного аналогового чуть большим микроконтрастом и максимально возможной цветовой четкостью.

Выводы

Проектор Sanyo PLC-XP200L проецирует очень яркую картинку с хорошо сбалансированными цветами. Моторизированные приводы объектива облегчают настройку проекции, продуманная конструкция упрощает обслуживание, а автоматическое обновление фильтрующего элемента в несколько раз увеличивает интервал между сменой фильтра.

Достоинства:

  • Высокий световой поток
  • Строгий и функциональный дизайн
  • Удобство установки, настройки и обслуживания
  • Много вариантов подключения к источникам сигнала
  • Удобный пульт ДУ с функциями указки и эмуляции мыши
  • 6 сменных объективов
  • Хорошая русификация

Недостатки:

  • Неудобное меню


Благодарим компанию CTC CAPITAL
за предоставленный на тестирование проектор Sanyo PLC-XP200L.



2 декабря 2008 Г.
