Сушилка для рук Dyson Airblade Tap AB09


«В туалетных комнатах с обычными смесителями нужно перемещаться в отдельную зону для высушивания рук, по пути вода с рук капает на пол. Именно поэтому мы разработали технологию высушивания рук, интегрированную в смеситель».
Джеймс Дайсон, изобретатель.

Содержание:

Введение

Чтобы сохранить собственное здоровье и здоровье окружающих, после посещения туалета руки нужно мыть (и да, тщательно и с мылом), а помыв — хорошо высушить. В отношении последнего действия процитируем из брошюры Dyson: «Мы сушим руки, чтобы предотвратить риск заражения и распространения бактерий. Влажные руки являются благоприятной средой для размножения бактерий и тысячекратно увеличивают риск их распространения». В общественных туалетах для высушивания рук чаще всего предлагается использовать одноразовые бумажные полотенца или воздушные сушилки. При сравнении с сушилками у варианта с одноразовыми полотенцами есть масса недостатков:

  • Они дороже в эксплуатации из-за затрат на сами полотенца.
  • Необходимо регулярное пополнение диспенсеров, иначе посетители вообще не смогут высушить руки.
  • Нужно вовремя опустошать емкости для использованных полотенец, и все равно часть из них оказывается на полу, что создает отрицательное впечатление.
  • Производство и утилизация бумажных полотенец влияет на окружающую среду.

Однако и обычные сушилки не идеальны:

  • Они сушат медленно, что вынуждает нетерпеливых пользователей уходить с мокрыми недосушенными руками.
  • Их воздействие на окружающую среду, если пересчитать на выброс CO2, сравнимо с вредом от бумажных полотенец.

Указанные недостатки почти полностью устранены в быстрых и экономичных сушилках Airblade V и Airblade dB, предлагаемых компанией Dyson, но все равно остаются две неприятности, обусловленные тем, что зона мытья и высушивания рук разделены:

  • При переходе от раковины к сушилке вода капает с рук, что делает пол неопрятным и скользким, его нужно чаще вытирать.
  • Две раздельные зоны для мытья рук и высушивания увеличивают требуемую для организации санузла площадь.

Тогда нужно их совместить! Что и сделано в случае уникального устройства Dyson Airblade Tap, представляющего собой смеситель для мытья рук со встроенной сушилкой — и не простой, а мощной, быстрой и экономичной.

Нам предоставилась возможность оценить все преимущества этого инновационного устройства, что мы и делали на протяжении примерно полугода. По истечении этого срока мы решили поделиться своими впечатлениями с нашими читателями. Конечно, вряд ли кто будет устанавливать такую сушилку в собственной ванной комнате, но мы надеемся, что данная статья напомнит о необходимости тщательного мытья и высушивания рук после посещения туалета, а также предварительно ознакомит читателей с тем, как пользоваться сушилкой Dyson Airblade Tap. Да, бывает, что посетители, особенно девушки, с непривычки пугаются того, как работает сушилка, и убегают, не досушив руки. Также эта статья может обратить внимание тех, кто принимает решение об оснащении туалетов, на такое интересное и выгодное решение.

В линейку Airblade Tap входят три модели, различающиеся типом монтажа:

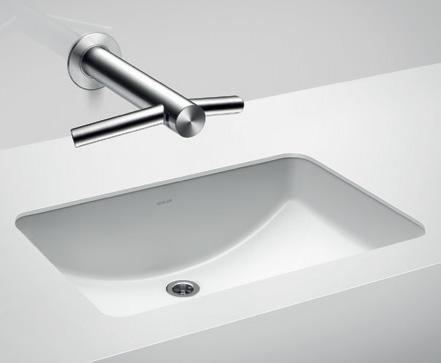

AB11 устанавливается на стену.
Сушилка для рук Dyson Airblade Tap AB11

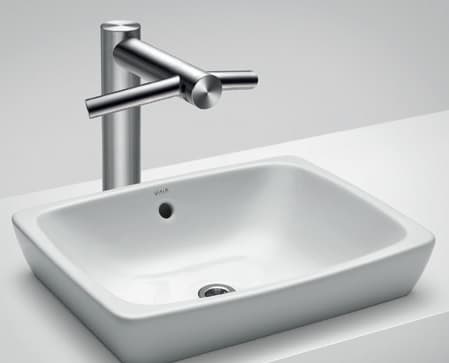

AB10 отличается высокой стойкой (309 мм) и обычно монтируется рядом с раковиной.
Сушилка для рук Dyson Airblade Tap AB10

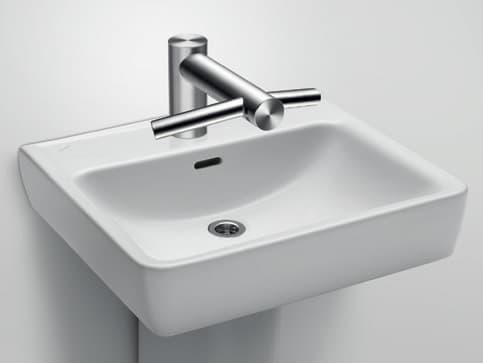

AB09 обычно устанавливается на раковину в имеющееся отверстие под смеситель.
Сушилка для рук Dyson Airblade Tap AB09

Мы тестировали Dyson Airblade Tap AB09.

Паспортные характеристики, комплект поставки и цена

Название моделиAirblade Tap AB09
ТипСушилка для рук, интегрированная в смеситель
ЦветНержавеющая сталь
УправлениеИК-датчики приближения
Мощность электрическая1600 Вт
Напряжение питания220—240 В, 50 Гц
Масса4,24 кг (6,31 кг в упаковке)
Размеры смесителя (Ш×В×Г)297×159×286 мм
Размеры корпуса двигателя (Ш×В×Г)142×266×189 мм
Производительность12 секунд на сушку рук, 35 л/сек
Особенности
  • Технология Airblade
  • Двигатель Dyson V4 с цифровым управлением
  • Фильтр HEPA
  • 5 лет гарантии
Комплект поставки*
  • Смеситель в сборе
  • Блок мотора в сборе
  • Гибкий рукав
  • Комплект крепежа
  • Кольцо для деактивации датчиков, 2 шт.
  • Аэратор и ключ для его установки/извлечения, 2 шт.
  • Комплект документации

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя www.dyson.com.ru
Розничная цена на момент написания статьи99 990 

Внешний вид и внутреннее устройство

Сушилка для рук Dyson Airblade Tap AB09, коробка

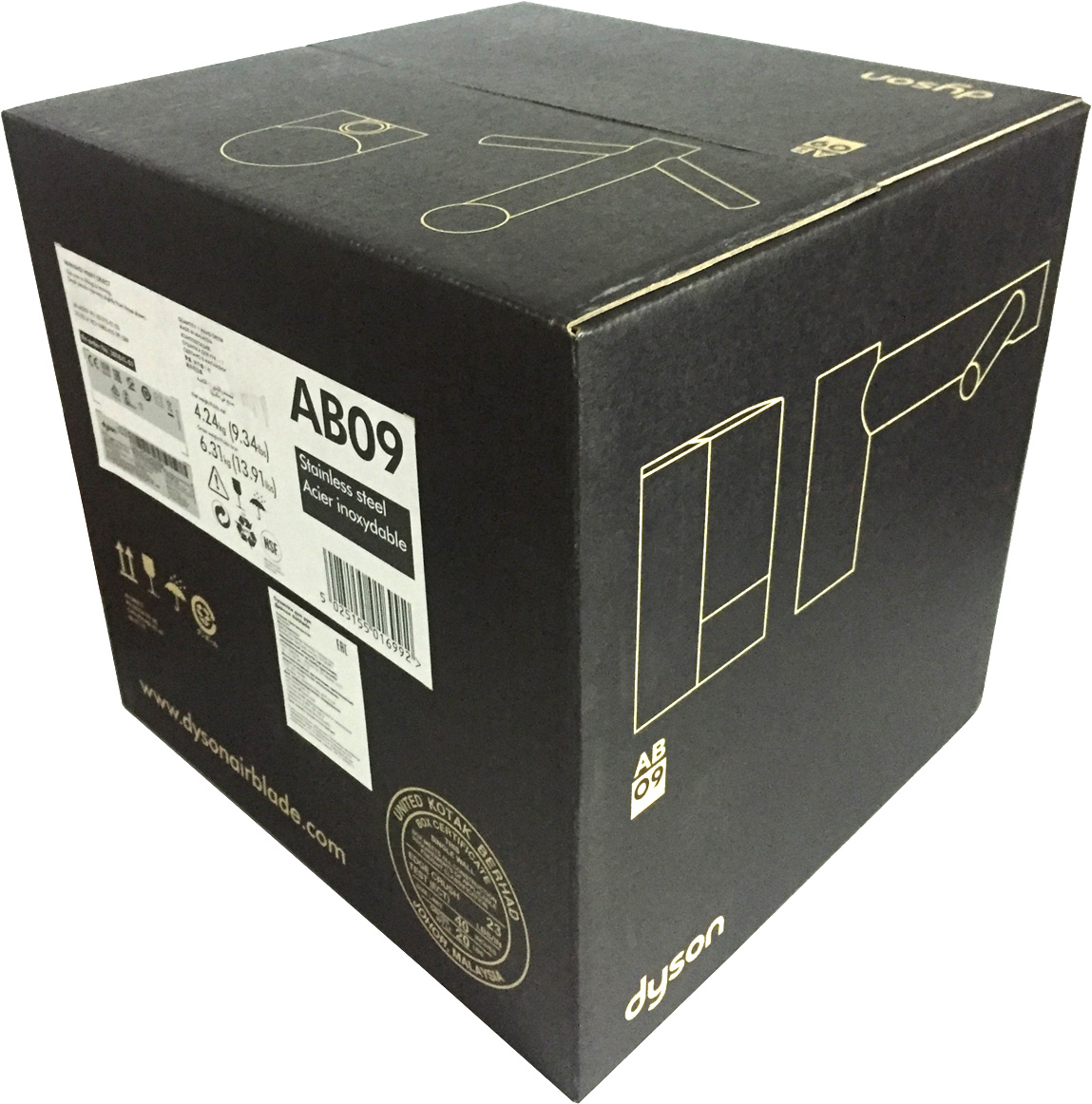

Поставляется сушилка в небольшой почти кубической коробке из прочного гофркартона. Оформление коробки строгое. На наклейке указана в том числе точная масса, чтобы взвешиванием можно было определить целостность комплектации.

Сушилка для рук Dyson Airblade Tap AB09, коробка

Для упаковки применяется минимальное количество пластиковых пакетов, а для защиты и распределения комплектующих используются вставки и перегородки из гофркартона. В коробке мы нашли смеситель в сборе.

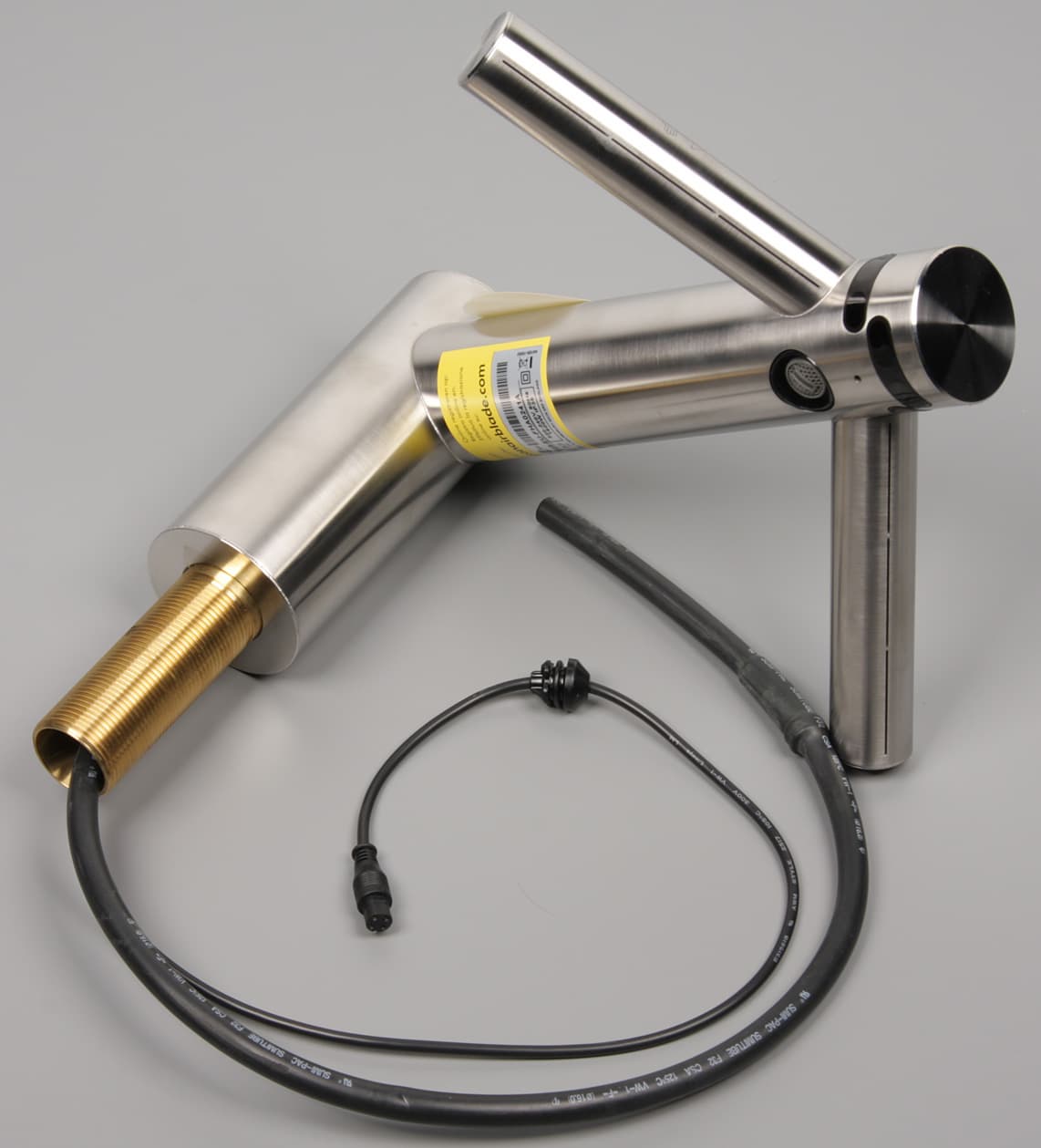

Сушилка для рук Dyson Airblade Tap AB09. Смеситель

Да, формально это не смеситель, так как он ничего не смешивает, это скорее кран водоразборный, но в данном случае мы будем придерживаться терминологии, используемой производителем в русскоязычной документации, то есть называть эту деталь смесителем.

Комментарий представителей Dyson: Это смеситель (смеситель сейчас стал нарицательным именем для крана) для предварительно смешанной воды. В общественных туалетах (например, в Европе) принято устанавливать один миксер-термостат для смешения воды на входе и далее раздавать воду одинаковой температуры на все точки в туалетной комнате. Можно отдельно приобрести так называемый термостатический миксер и установить в нижней части одной единицы и таким образом получить теплую воду фиксированной температуры.

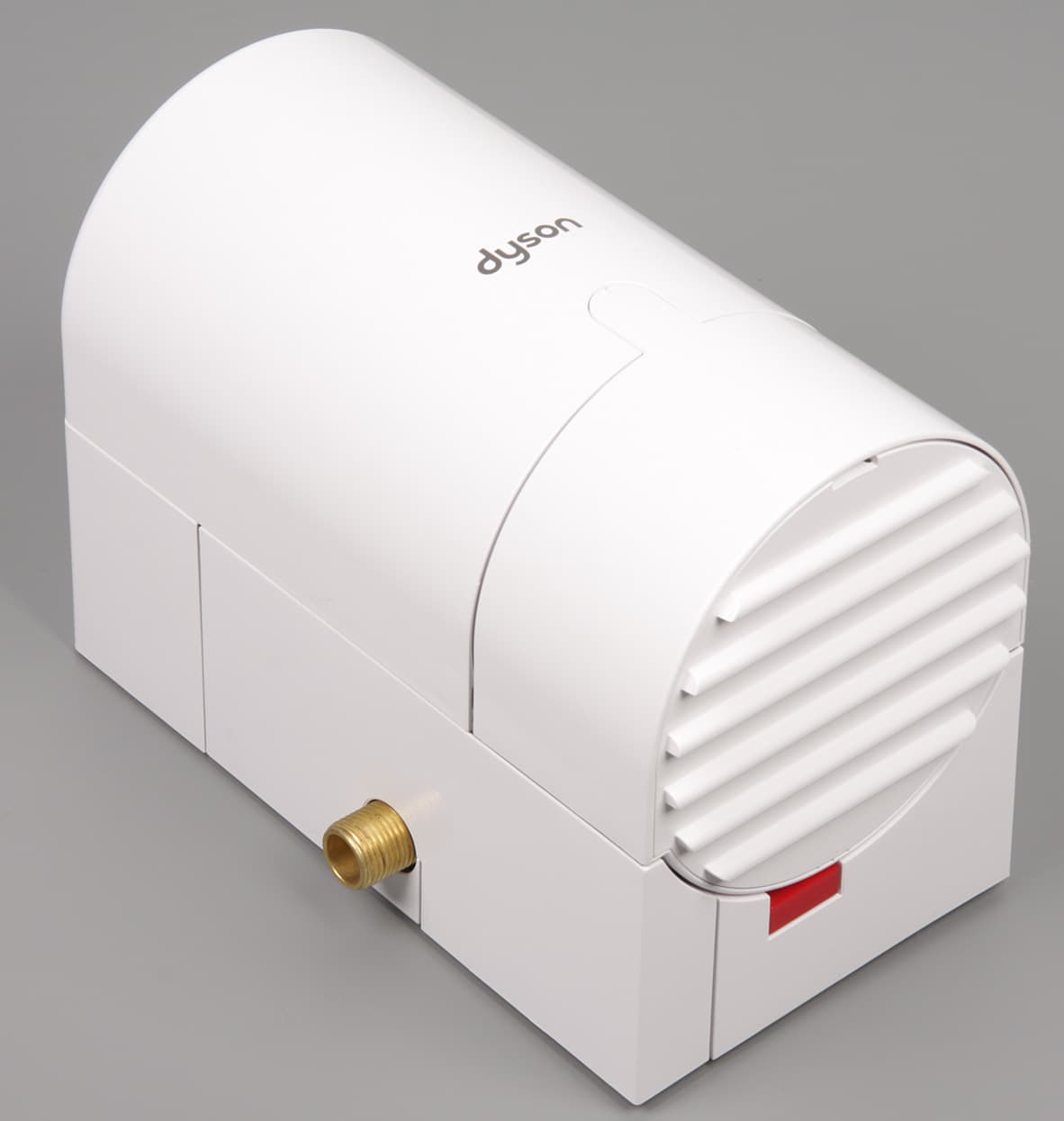

Второй блок сушилки — это моторный блок.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

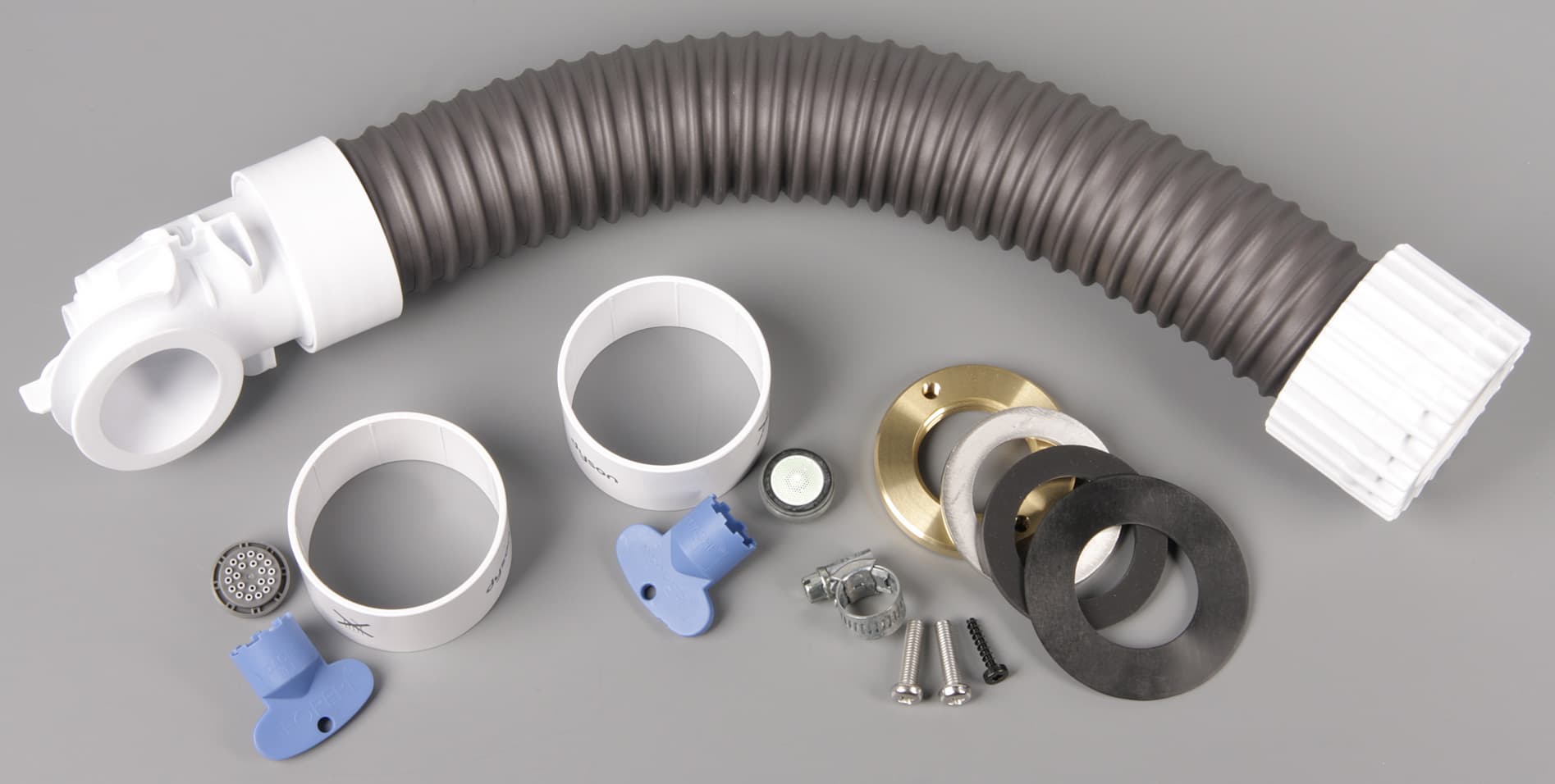

Кроме того в комплектацию входит гофрированный рукав, комплект крепежа и в двух экземплярах: кольцо для деактивации датчиков, аэратор и ключ для его установки/извлечения.

Сушилка для рук Dyson Airblade Tap AB09. Комплектация

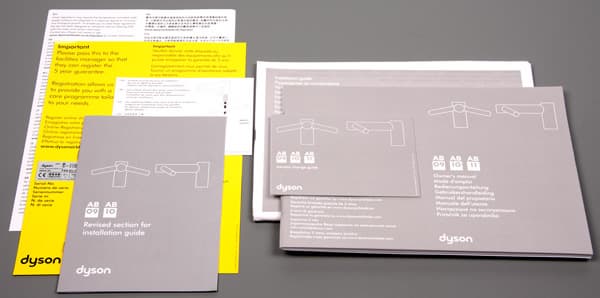

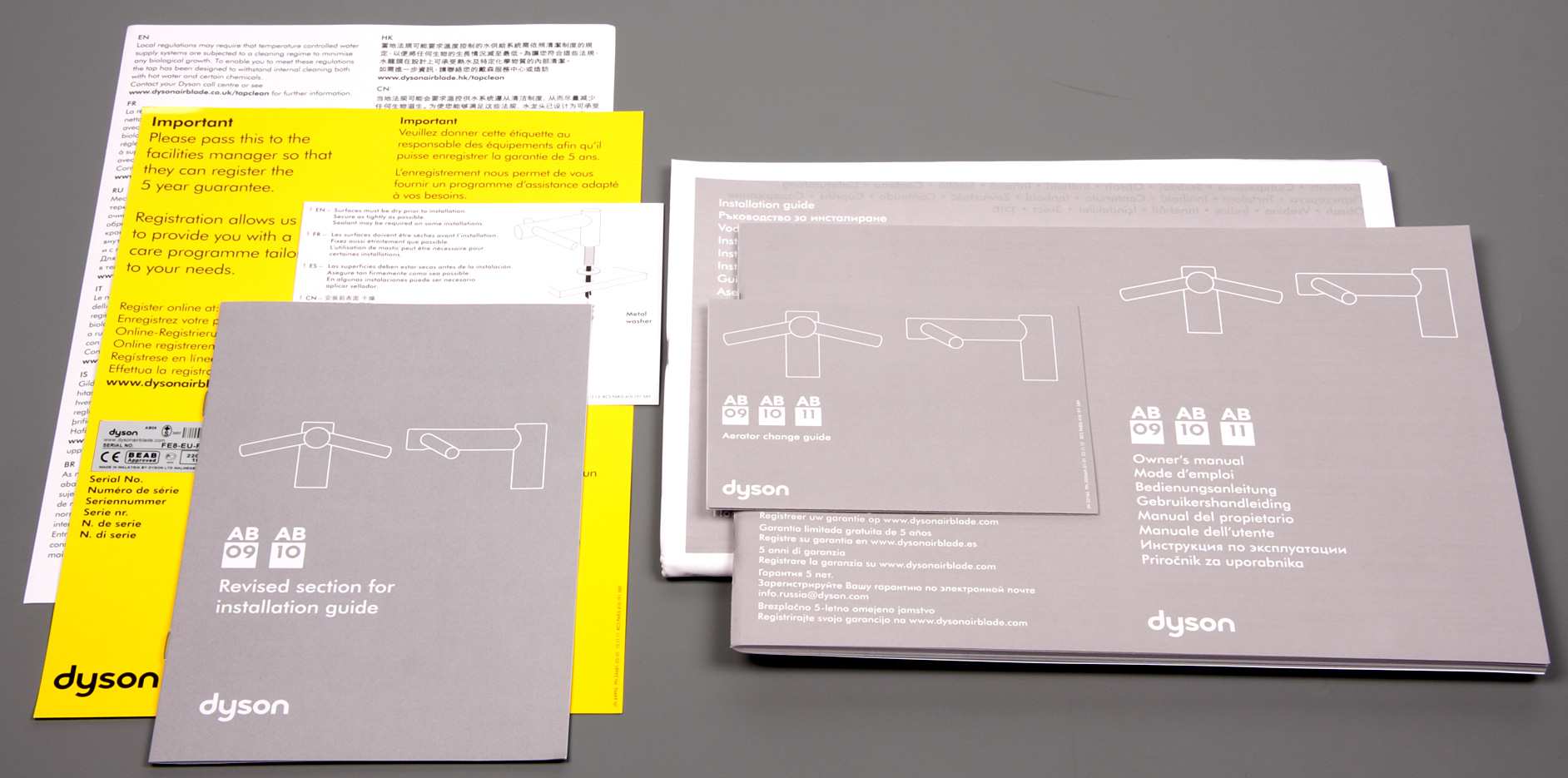

Есть и документация, в частности руководства по установки и по эксплуатации с вариантами на русском языке.

Сушилка для рук Dyson Airblade Tap AB09. Документация

Корпус моторного блока изготовлен из белого пластика (ABS) без покрытия. Этот блок состоит из двух частей: цилиндрической части с мотором, вентилятором и фильтром, которая закреплена на основании с электронными компонентами и водяным клапаном.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

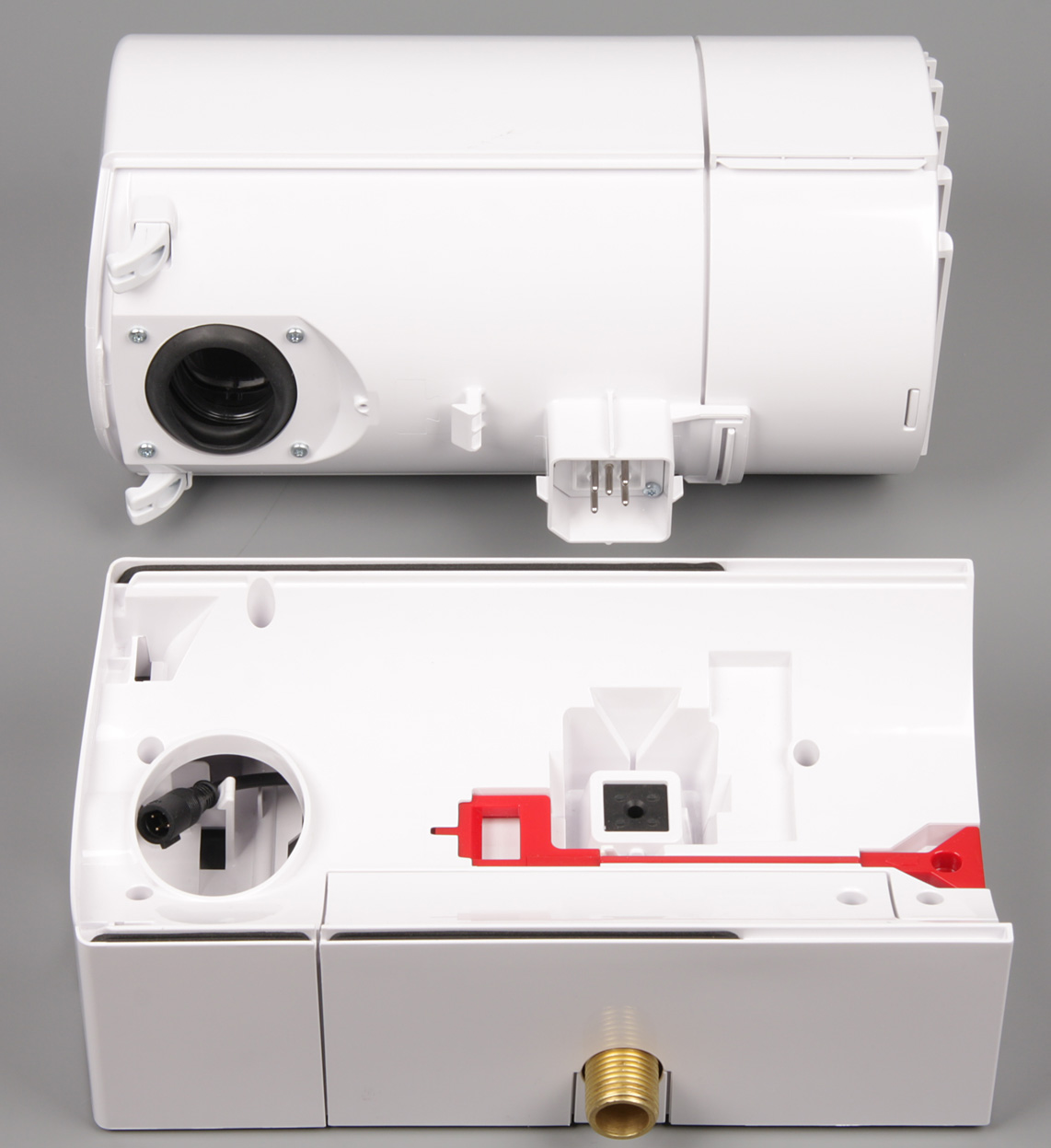

Цилиндрическая часть легко отсоединяется от основания, для чего достаточно нажать на красный фиксатор и вывести из зацепления два крюка в верхней части. Это облегчает монтаж и техническое обслуживание. На разъединенных деталях видны резиновое уплотнение для стыковки с рукавом и герметичный ввод для подачи питания сигналов управления на электрический мотор. Сбоку — штуцер для подачи воды. При желании, предварительно сняв фильтр, фиксатор можно застопорить саморезом, тогда снять часть с мотором будет чуть сложнее. На днище основания есть четыре крепежных отверстия.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

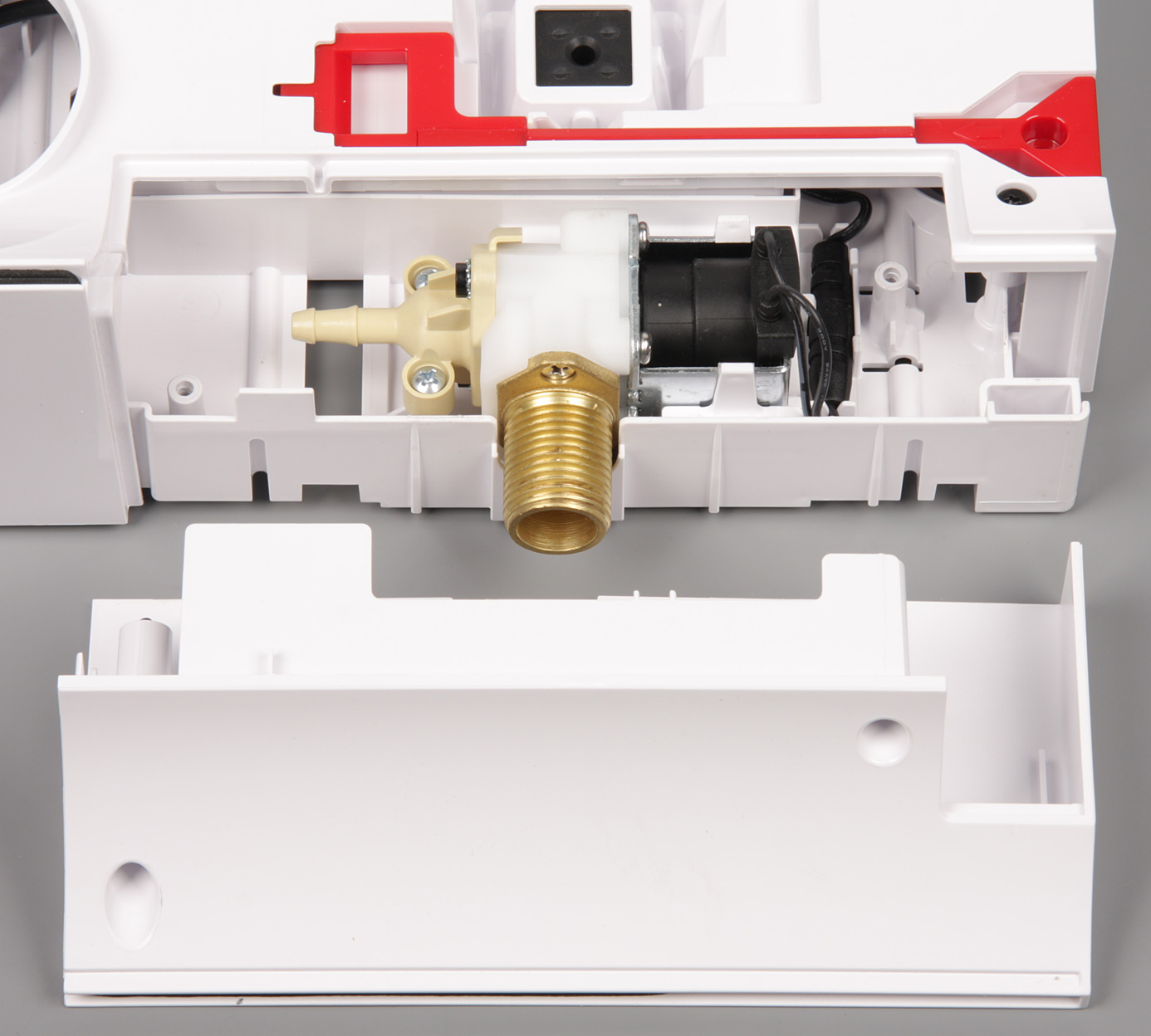

К основанию моторного блока саморезами прикручены две крышки. Одна закрывает отсек с водяным клапаном.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

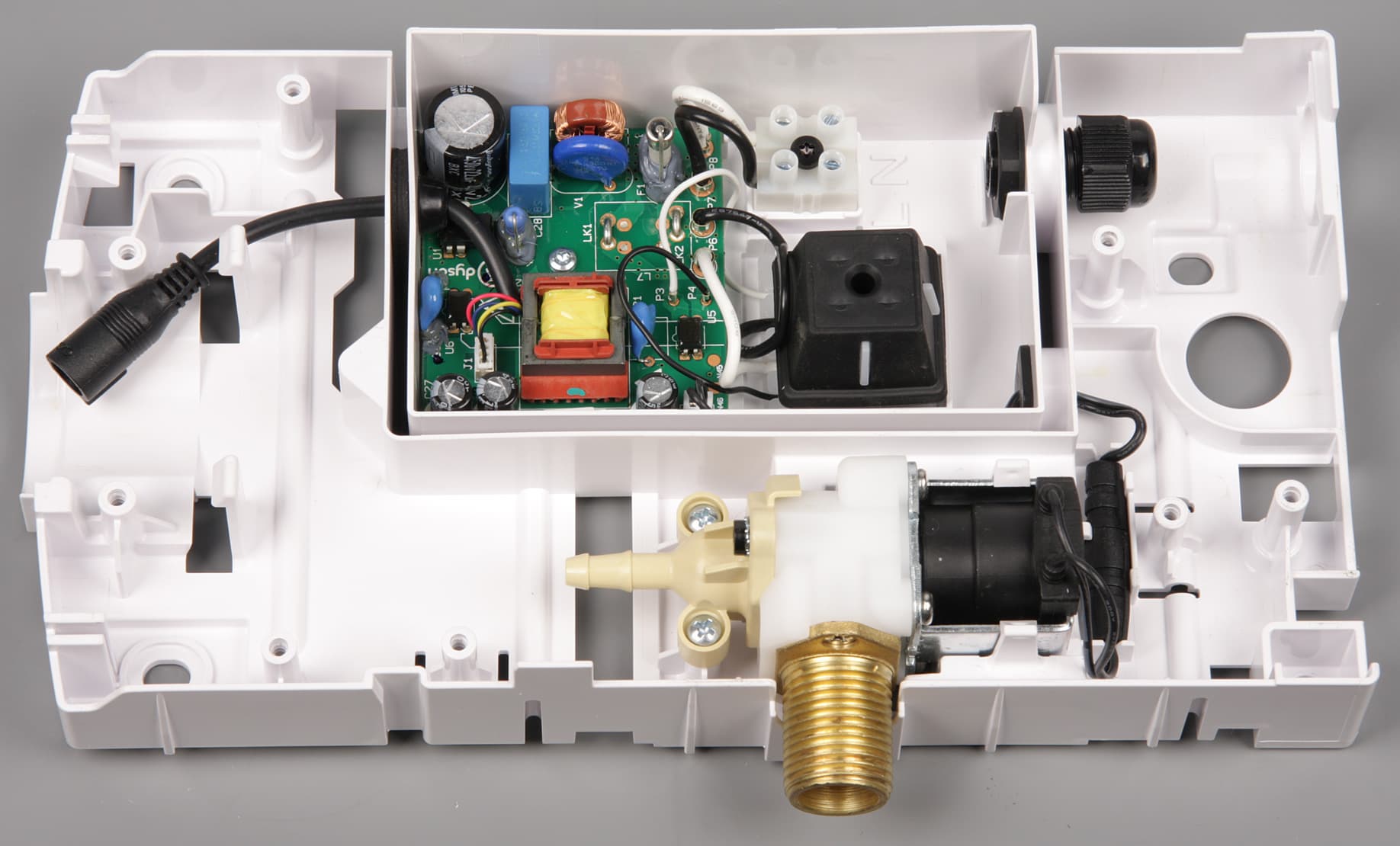

Вторая — герметизированный отсек с блоком питания и управляющей электроникой.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

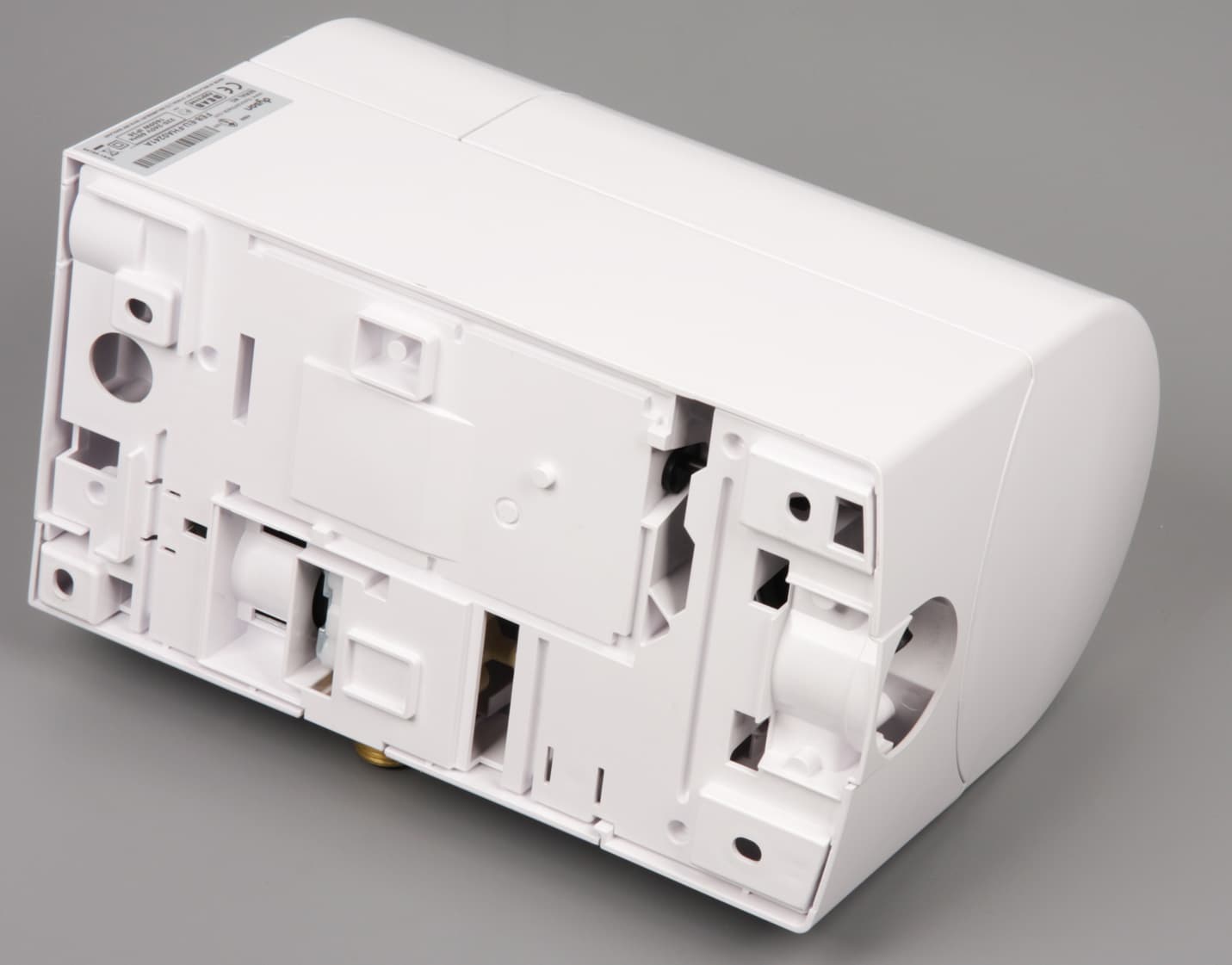

Основание со снятыми крышками нужно использовать для разметки крепежных отверстий. К электронному блоку у нас нет никаких претензий — предохранитель и варистор на входе обеспечивают защиту, LC-фильтр гасит помехи от импульсного источника, там где необходимо применяются сертифицированные конденсаторы, установлены имеющие хорошую репутацию электролитические конденсаторы марки Rubycon. Отметим, что моторный блок имеет класс защиты IP35, то есть он защищен от проникновения предметов толщиной большей или равной 2,5 мм и от не очень сильных струй воды с любого направления. К дну цилиндрической части пристегивается картридж с фильтром.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

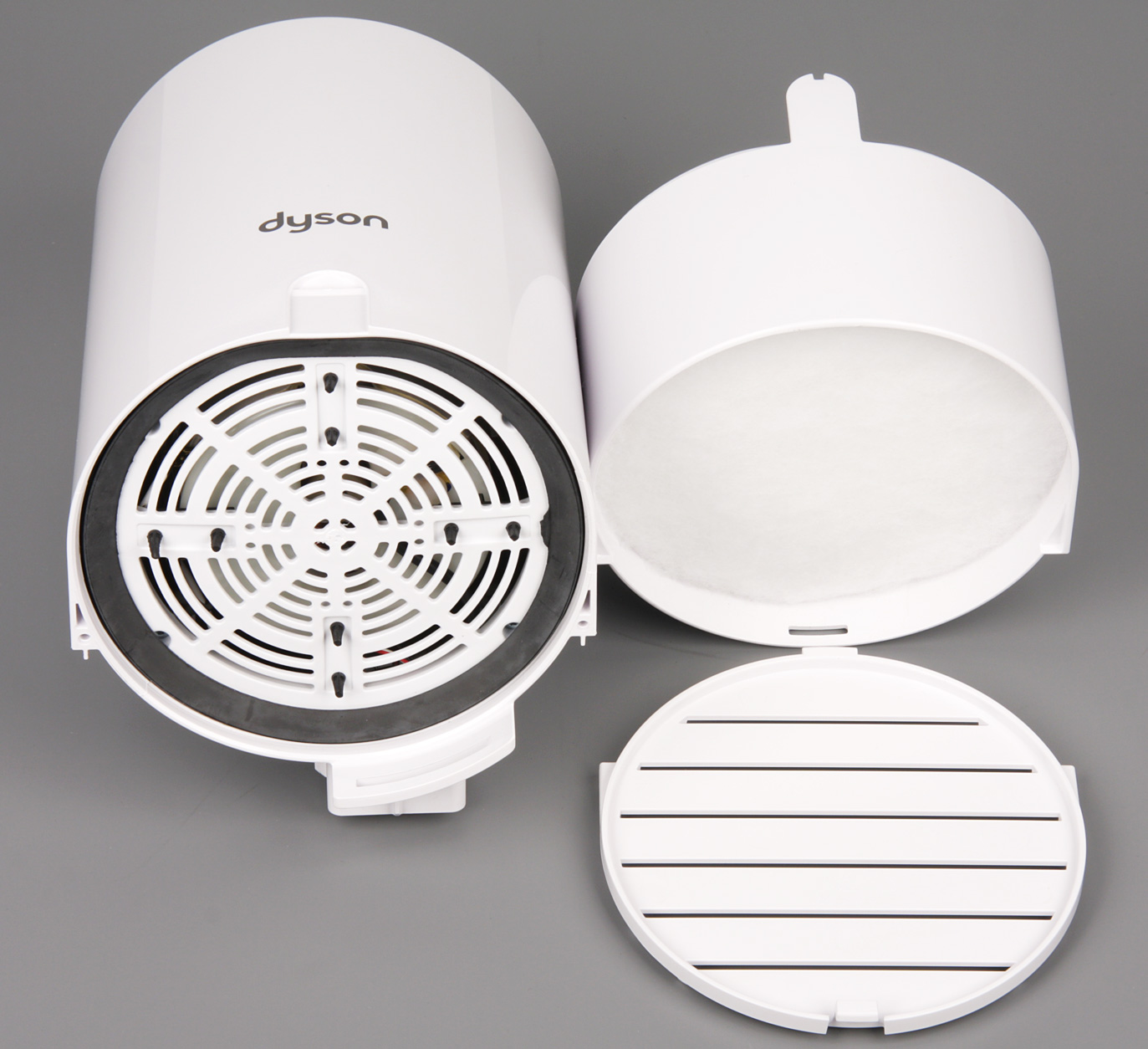

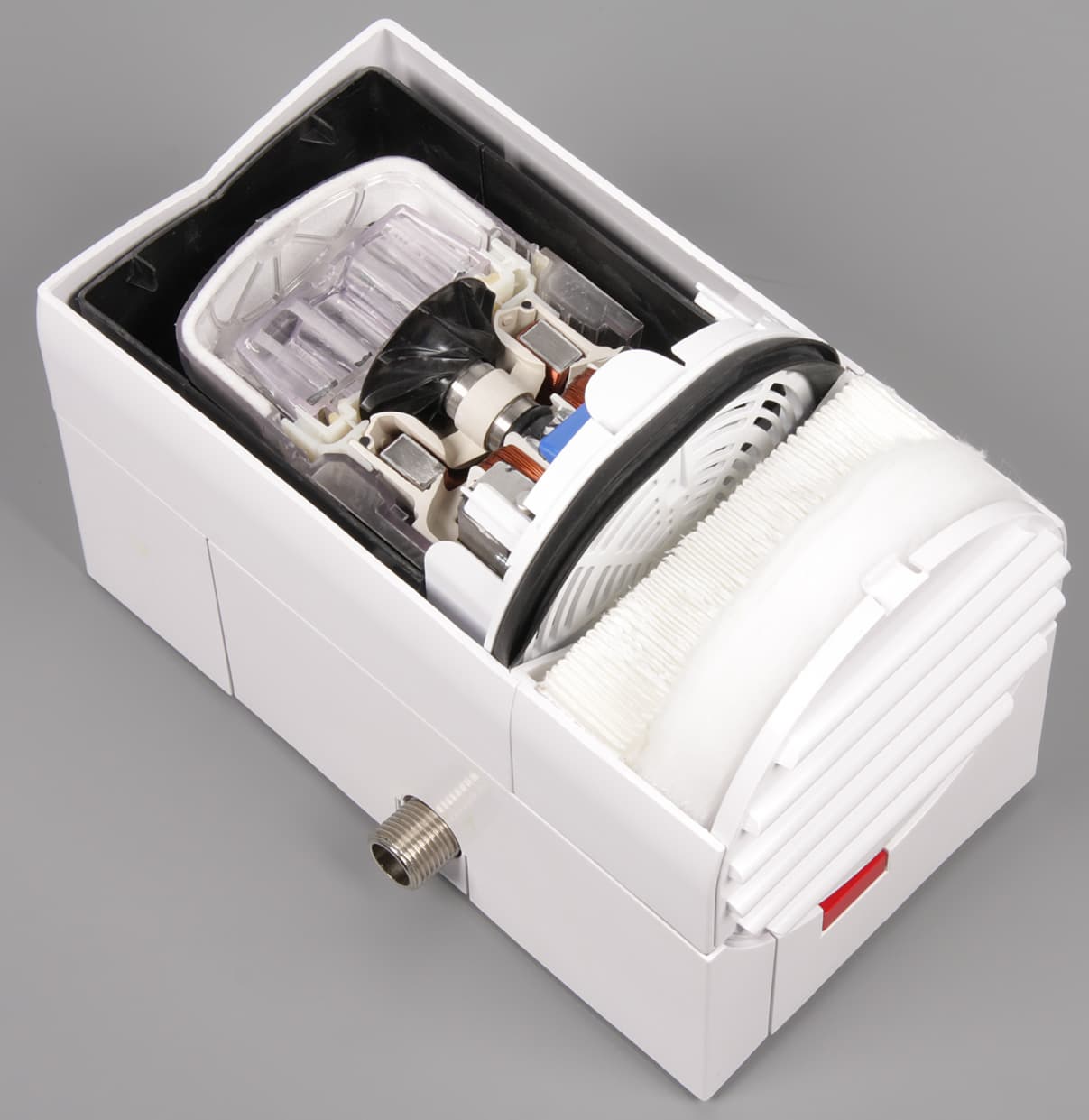

Нижняя крышка с картриджа снимается, что упрощает очистку входной решетки с обеих сторон, но остальные слои приклеены к корпусу картриджа. Компания Dyson предоставила нам также демонстрационный образец Airblade Tap AB09, позволяющий полюбоваться на внутреннее устройство моторного блока и смесителя в разрезе.

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

Видно, что фильтр двухслойный, сначала идет слой синтетического волокнистого материала, потом складчатый фильтр HEPA. Производитель заявляет, что используется фильтр класса HEPA H13, который «улавливает 99,9% бактерий из воздуха туалетной комнаты». Мотор бесколлекторный, с цифровым управлением (снова фотография демонстрационного образца).

Сушилка для рук Dyson Airblade Tap AB09. Моторный блок

Отметим повсеместное использования герметизирующих прокладок, а также шумо- и виброгасящих элементов, это снижает шум, вибрации и исключает паразитный подсос или выход воздуха. Корпус смесителя изготовлен из нержавеющей стали с матовой неполированной поверхностью, что практично, так как загрязнения не очень заметны, а нержавеющая сталь легко очищается. Вообще, видимая посетителем туалета часть сушилки, а именно сам смеситель, смотрится стильно и футуристично. На демонстрационном образце видно, что вертикальная стойка частично заполнена пенопластом, формирующим воздушный канал. Это снижает ненужные завихрения воздуха, а также шум и вибрации.

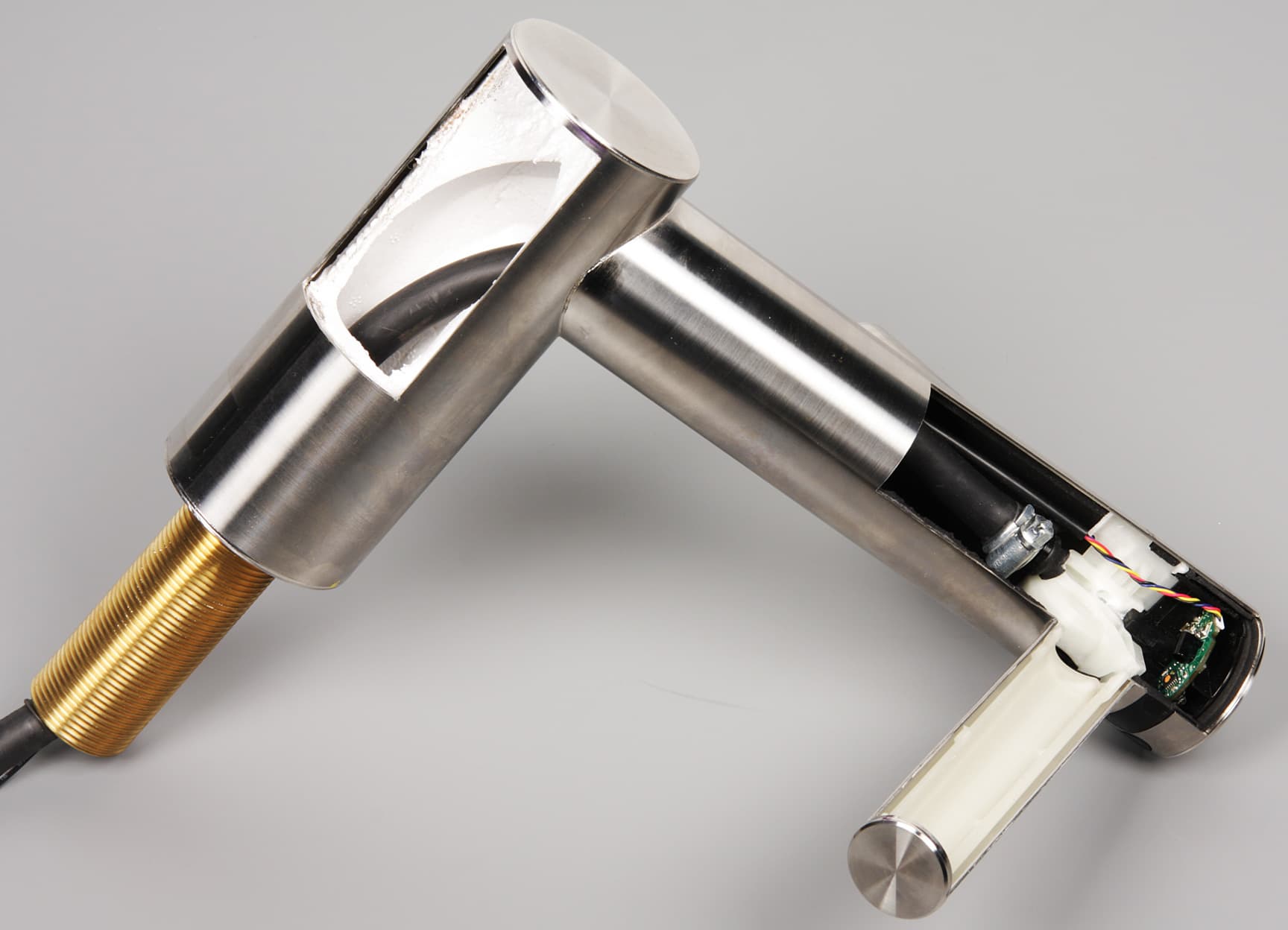

Сушилка для рук Dyson Airblade Tap AB09. Смеситель

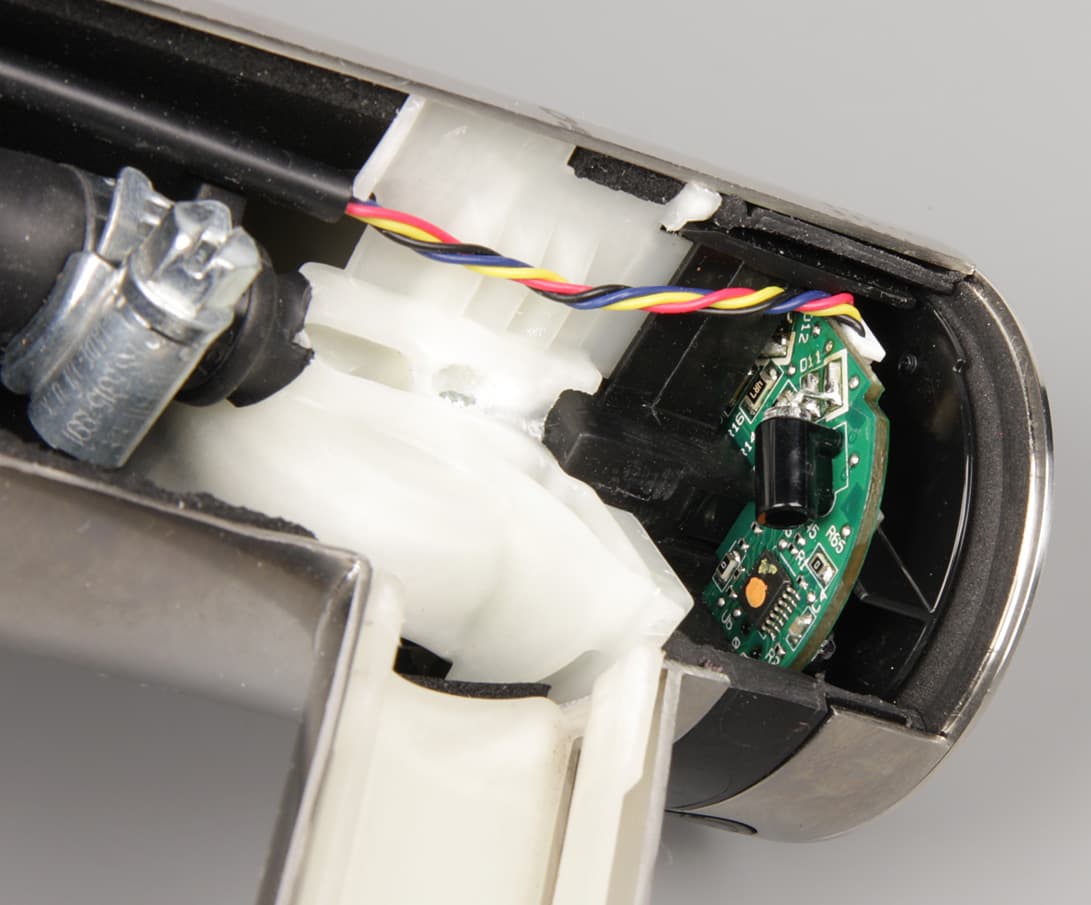

В передней части смесителя расположена плата с инфракрасными датчиками.

Сушилка для рук Dyson Airblade Tap AB09. Смеситель

Пара датчиков определят приближение рук к щелям для выхода воздуха, еще один датчик (или тоже два) определяет нахождение рук под изливным отверстием.

Сушилка для рук Dyson Airblade Tap AB09. Смеситель

Производитель утверждает, что ширина щелей для выхода воздуха составляет 0,8 мм, и они формируют плоские потоки воздуха со скоростью 690 км/ч.

Установка

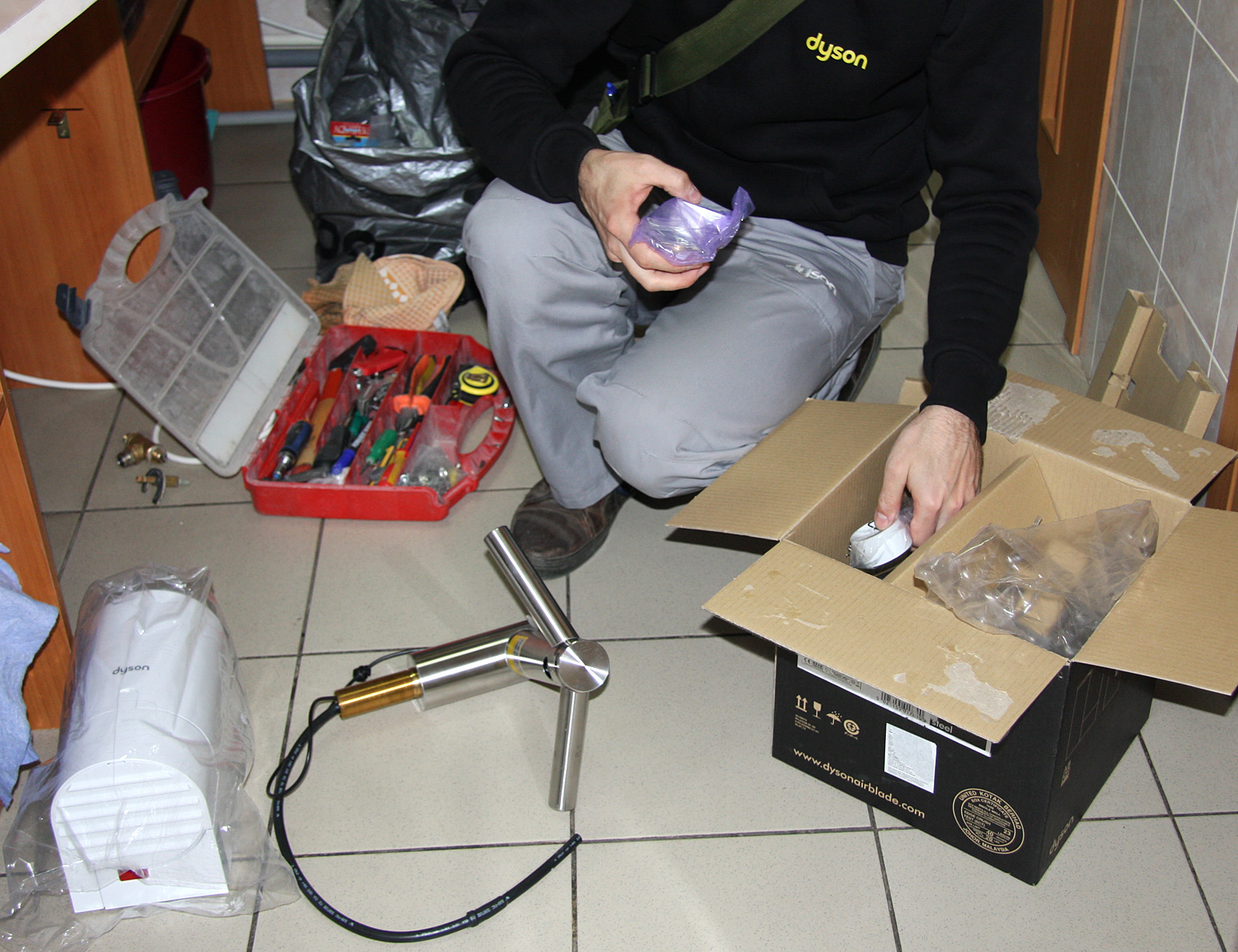

Установка сушилки подробно описана в руководстве, и для выполнения этой процедуры не требуется никакого специального инструмента. В итоге ее можно выполнить собственными силами, но лучше все же пригласить специалиста Dyson. Требования, которым должны удовлетворять места установки моторного блока и смесителя, электропитание, водоснабжение, а также раковина, сифон, сливное отверстие, описаны в руководстве по установке и в дополнительных материалах, доступных на сайте производителя. В частности раковина должна иметь достаточно большой внутренний объем, обеспечивать быстрый уход воды и мыльной пены и отвечать еще ряду требований. В итоге имевшиеся в нашем санузле раковины не подошли, и пришлось искать им замену. На сайте Dyson есть даже список с конкретными моделями раковин, которые рекомендуется использовать с тремя вариантами сушилок Airblade Tap в различных вариантах установки, но раковины в нем отличаются от тех, что есть в наличии в московской рознице и доступны по цене. Поиск по нескольким магазинам показал, что не так-то и просто найти недорогую достаточно большую фаянсовую накладную раковину да еще и не с плоским дном. В итоге представители Dyson пришли нам на помощь, порекомендовав конкретную модель раковины, продающуюся в одной сети строительных магазинов. Правда, она была не накладная, а для монтажа на тумбочку, но в итоге ее удалось более-менее удачно установить на столешницу. Также мы подготовили подвод воды, электричества и место для установки моторного блока. Окончательный монтаж и пусконаладочные работы мы доверили специалисту из компании Dyson.

Сушилка для рук Dyson Airblade Tap AB09. Установка

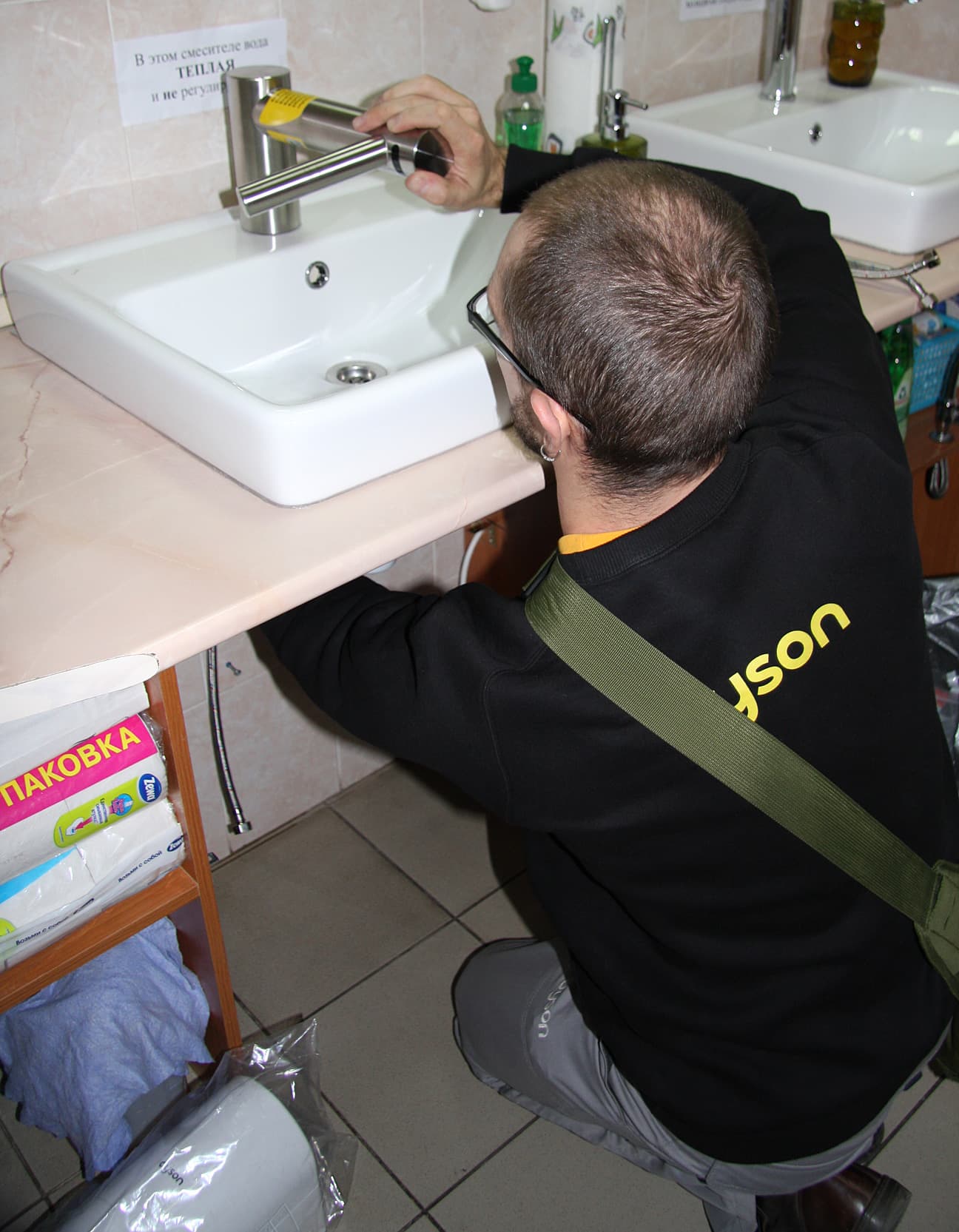

Закрепление смесителя на раковине.

Сушилка для рук Dyson Airblade Tap AB09. Установка

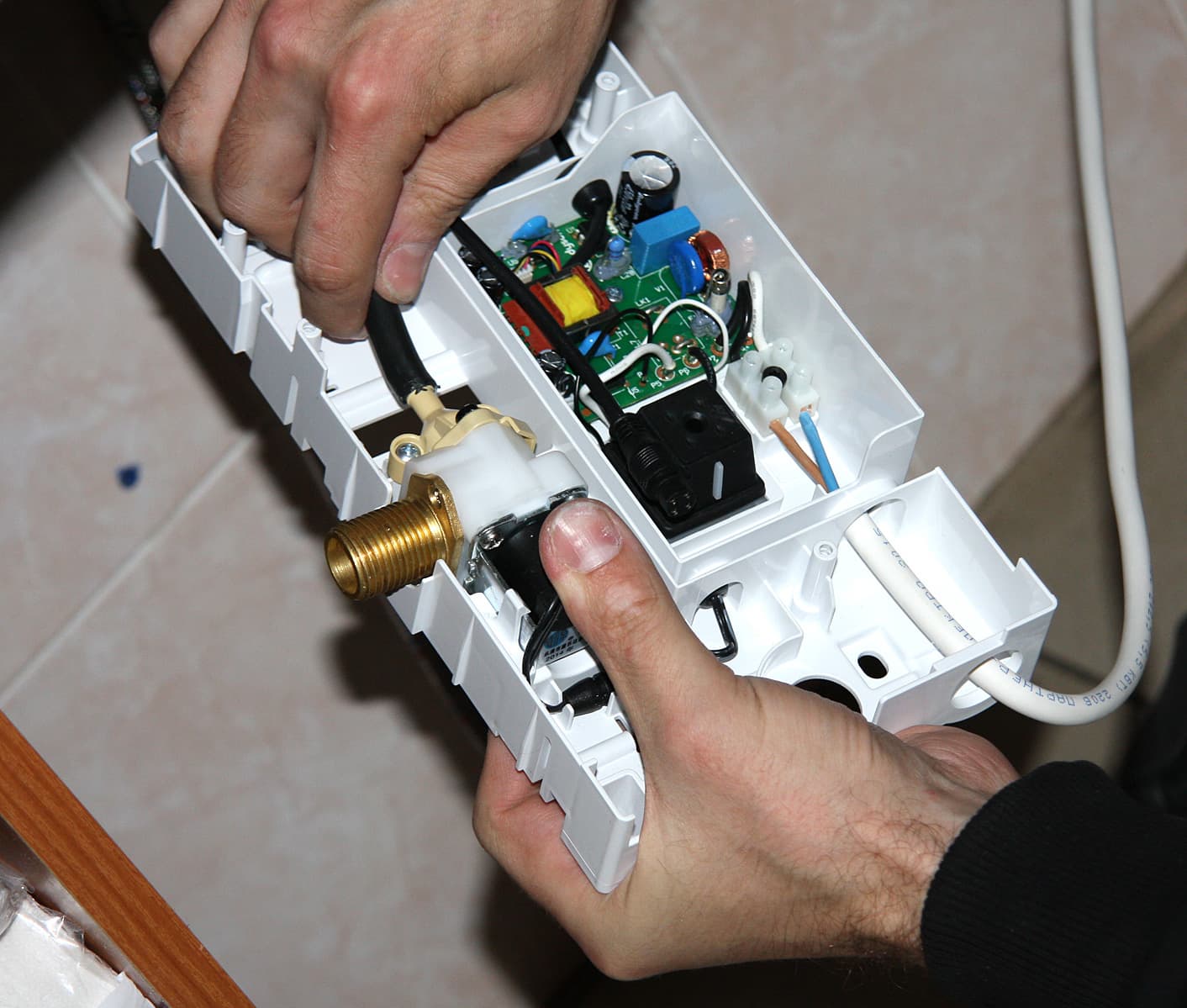

Подключение моторного блока.

Сушилка для рук Dyson Airblade Tap AB09. Установка

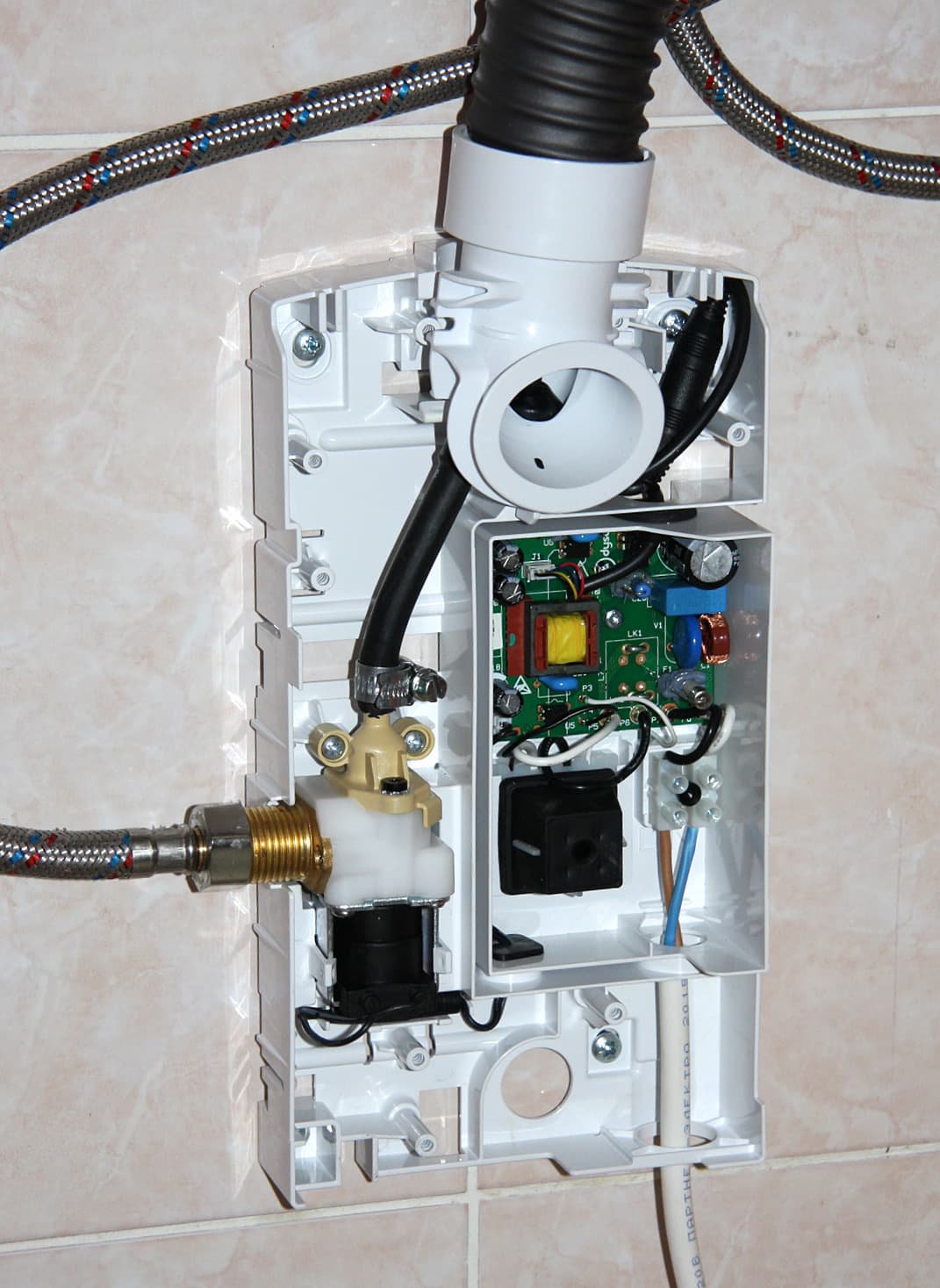

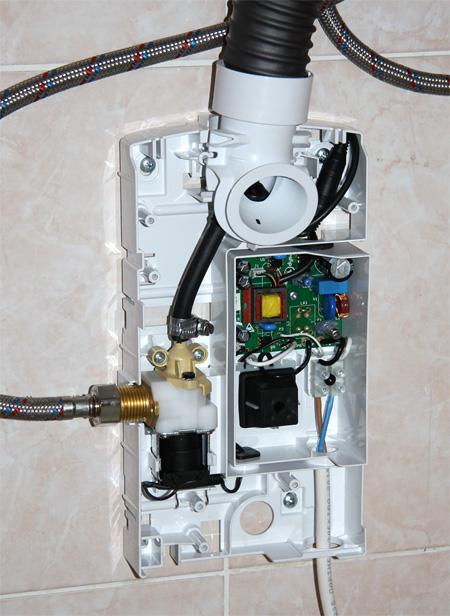

Промежуточный результат — основание моторного блока закреплено на стене.

Сушилка для рук Dyson Airblade Tap AB09. Установка

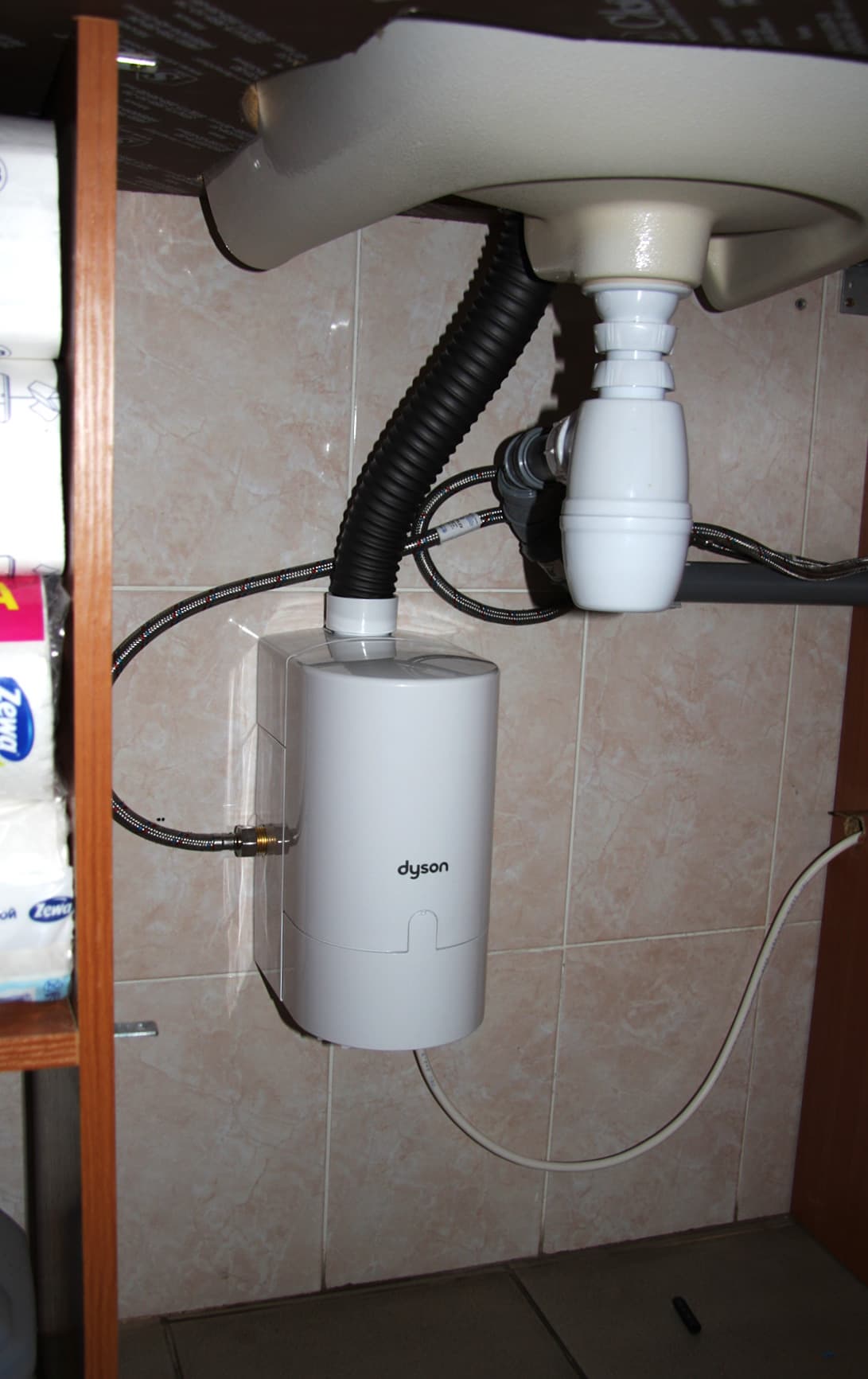

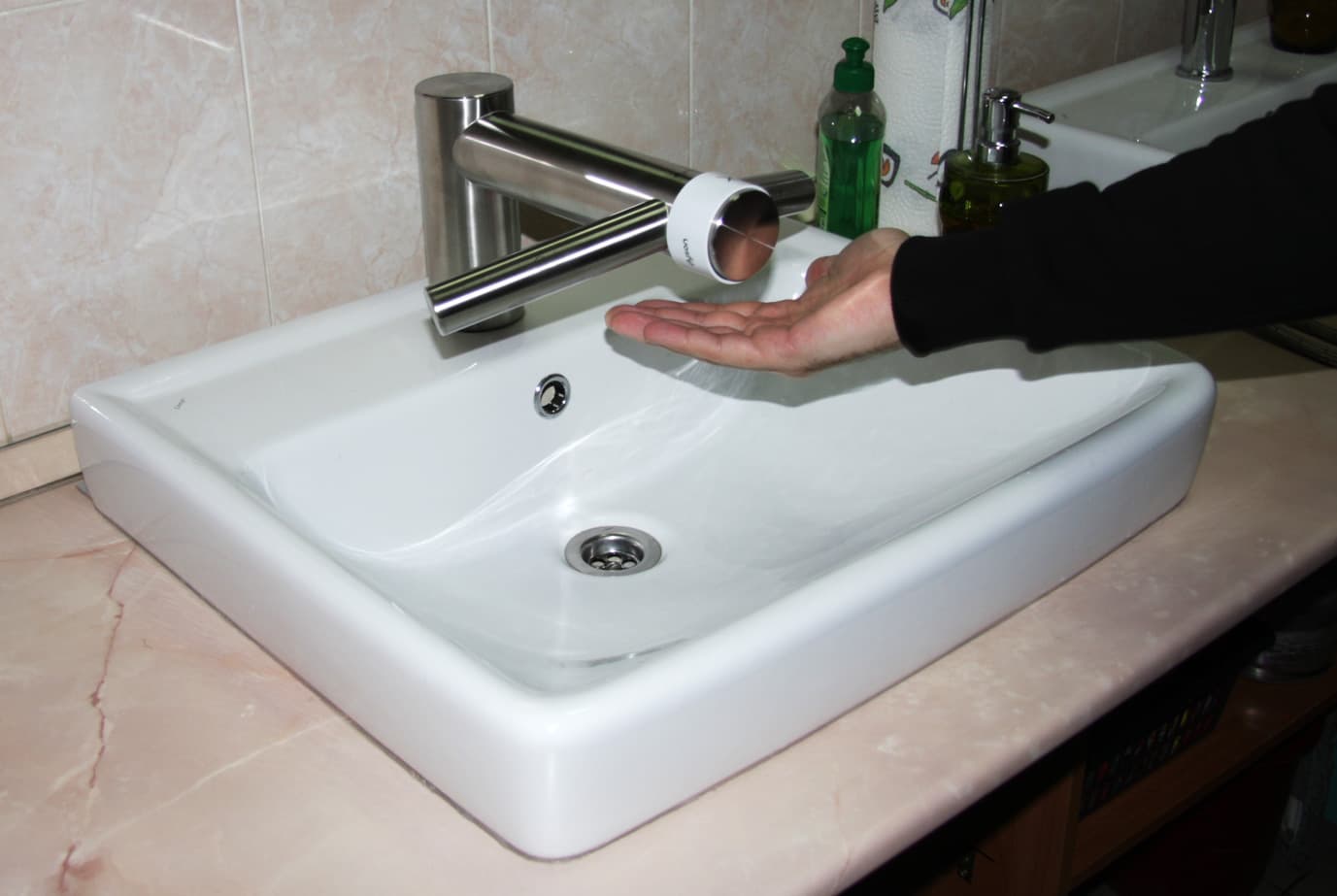

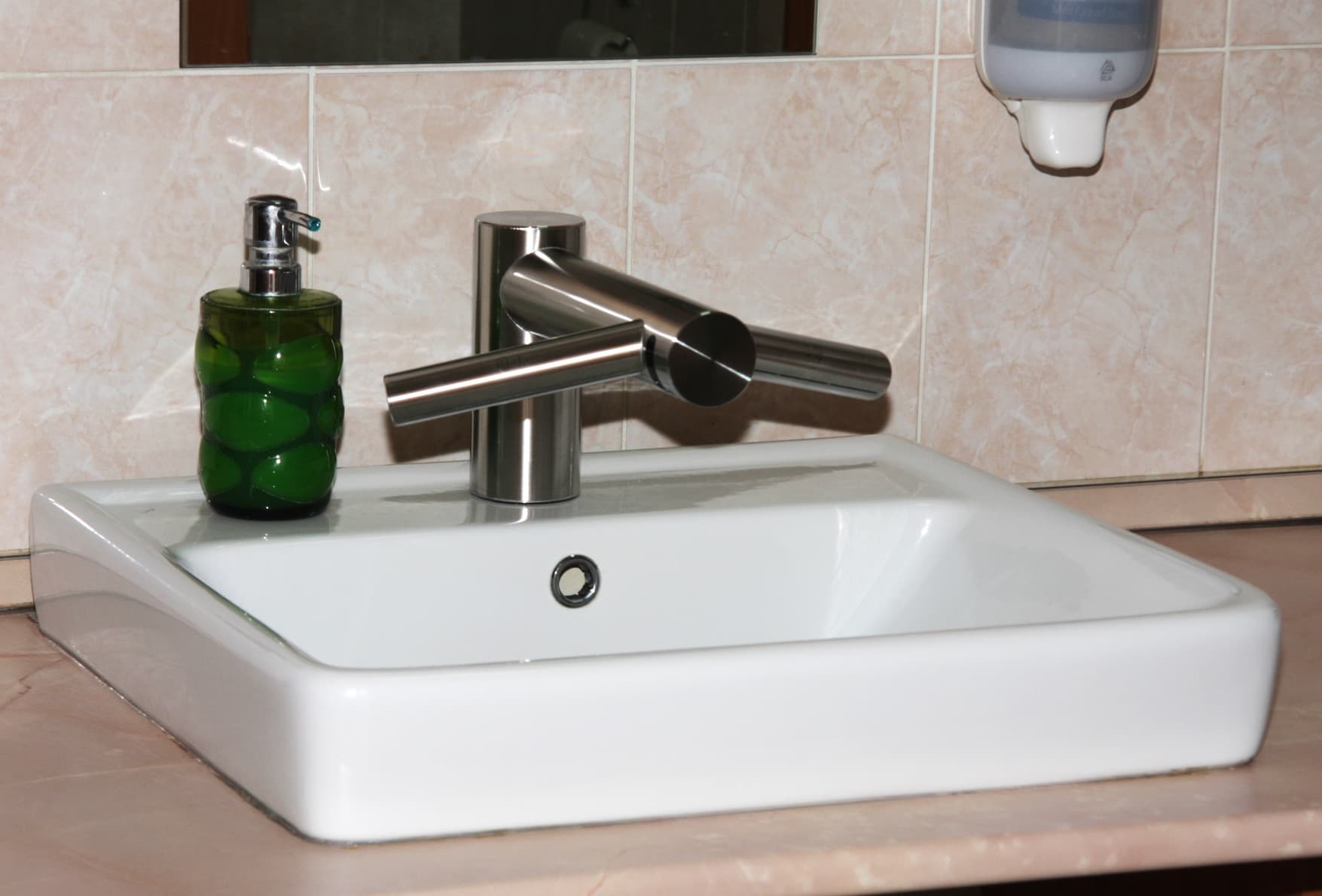

Монтаж завершен.

Сушилка для рук Dyson Airblade Tap AB09. Установка

Отметим, что установку сушилки существенно облегчает то, что блок мотора и смеситель соединены гибким рукавом. При этом блок мотора может быть установлен как вертикально (на фотографии выше), так и горизонтально с поворотом рукава на 90 градусов. Ввод воды в сушилку один, поэтому что на него подается, то и льется на руки посетителя туалета. Мыть руки холодной водой не очень приятно, лучше ее подогреть. При наличии только холодного водоснабжения теплую воду можно получить от отдельного водонагревателя, а если доступна как холодная, так и горячая вода, то можно использовать термостатический смеситель, установленный до ввода воды в сушилку. В нашем случае мы приняли решение использовать второй вариант. Термостатический смеситель был предоставлен компанией Dyson, за что ей наше отдельное спасибо. Наконец, пришла пора произвести первый пробный запуск.

Сушилка для рук Dyson Airblade Tap AB09. Установка

Демонстрация работы защитного кольца — им нужно закрывать датчики при обслуживании смесителя.

Сушилка для рук Dyson Airblade Tap AB09. Установка

Регулярный уход за сушилкой состоит из трех шагов:

  1. Протрите датчики мягкой тканью с неабразивным моющим средством, затем закройте датчики специальной крышкой, чтобы предотвратить активацию воды или воздуха.
  2. Очистите поверхность смесителя, раковину, зеркало, а также стены и столешницы. По окончании не забудьте снять крышку с датчиков.
  3. Регулярно прочищайте впускные отверстия для воздуха, расположенные в основании корпуса двигателя (под раковиной). Проверьте, чтобы в сливном отверстии раковины не было засоров, и вода сливалась свободно.

В инструкции по эксплуатации приведены рекомендации по выбору моющего средства безопасного для поверхностей сушилки. Кроме того, через какое-то время потребуется чистка или замена аэратора и замена воздушного фильтра. Напомним, что на сушилки этой серии установлена гарантия в 5 лет.

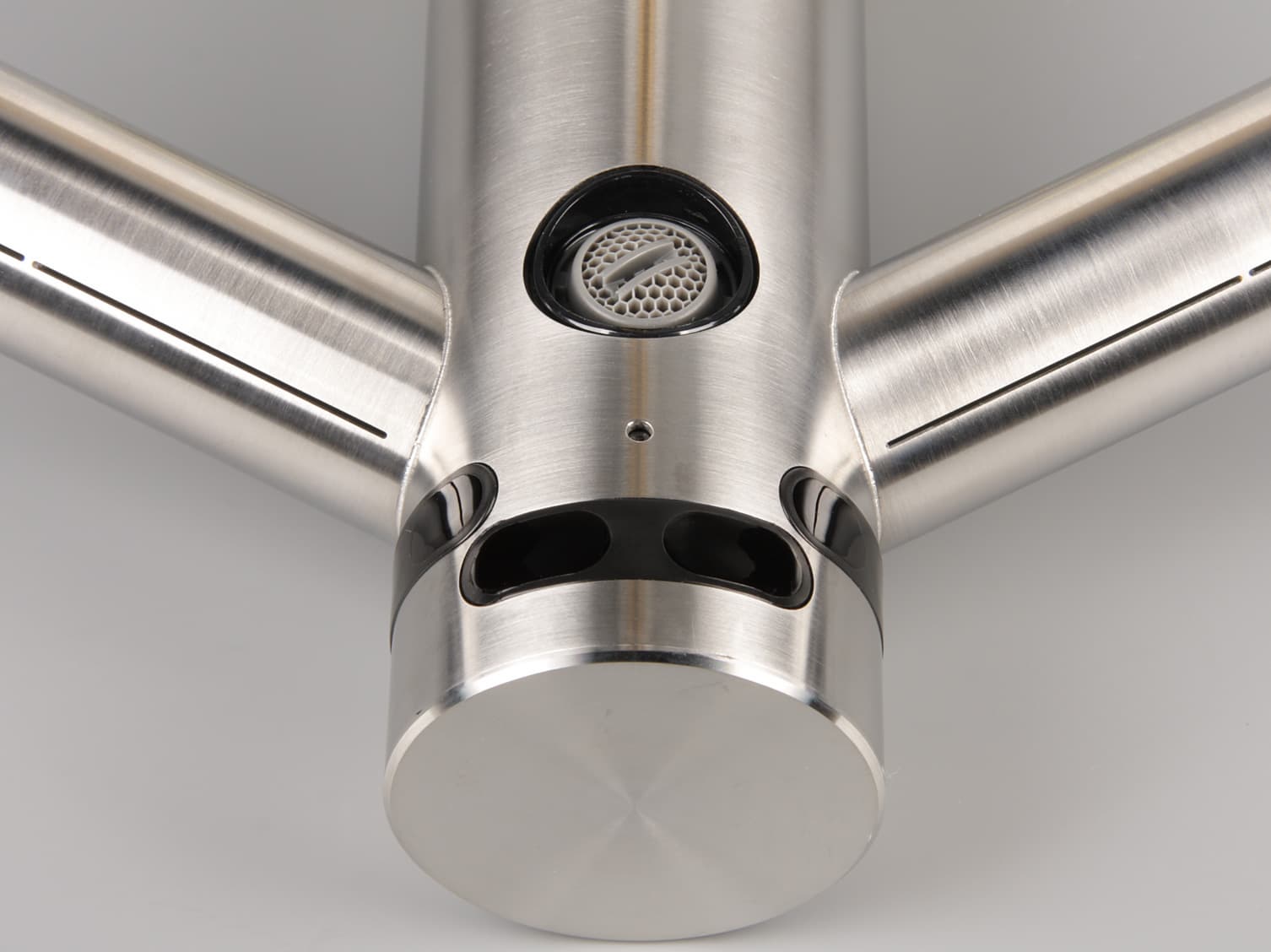

Установленный изначально в смеситель аэратор формирует поток воды в виде одной струи с расходом, по данным производителя, на уровне 4 л/с. В комплект поставки включены еще два одинаковых аэратора немного другой конструкции — они разбивают поток воды на несколько тонких струек. При этом расход воды снижается до 1,9 л/с, соответственно снижаются эксплуатационные затраты на воду, однако эффективность смачивания рук и смыва мыльной пены не снижается, если наоборот не повышается.

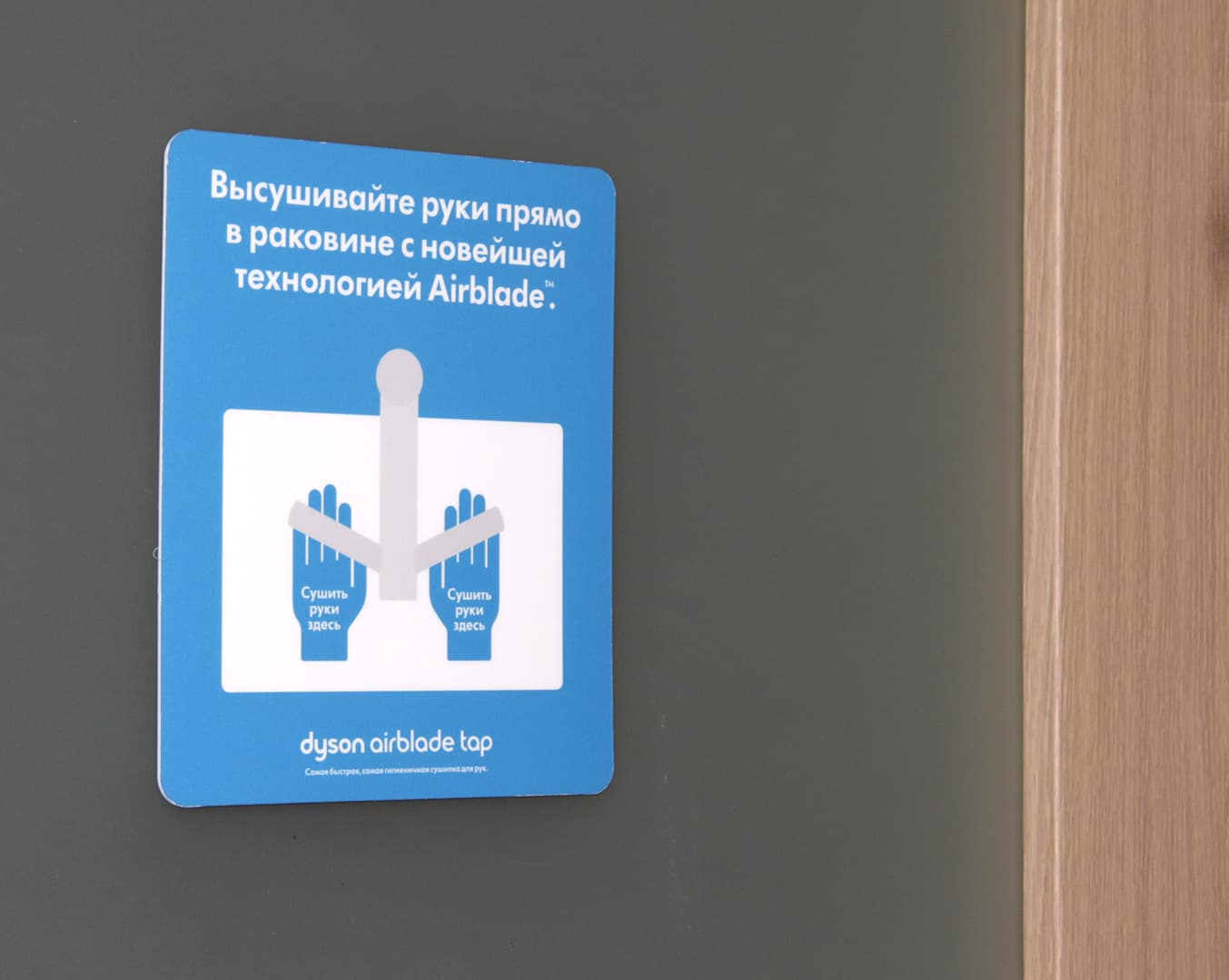

Для информирования пользователей компания Dyson разработала два вида наклеек. Большая наклейка на дверь или стену.

Сушилка для рук Dyson Airblade Tap AB09. Наклейки

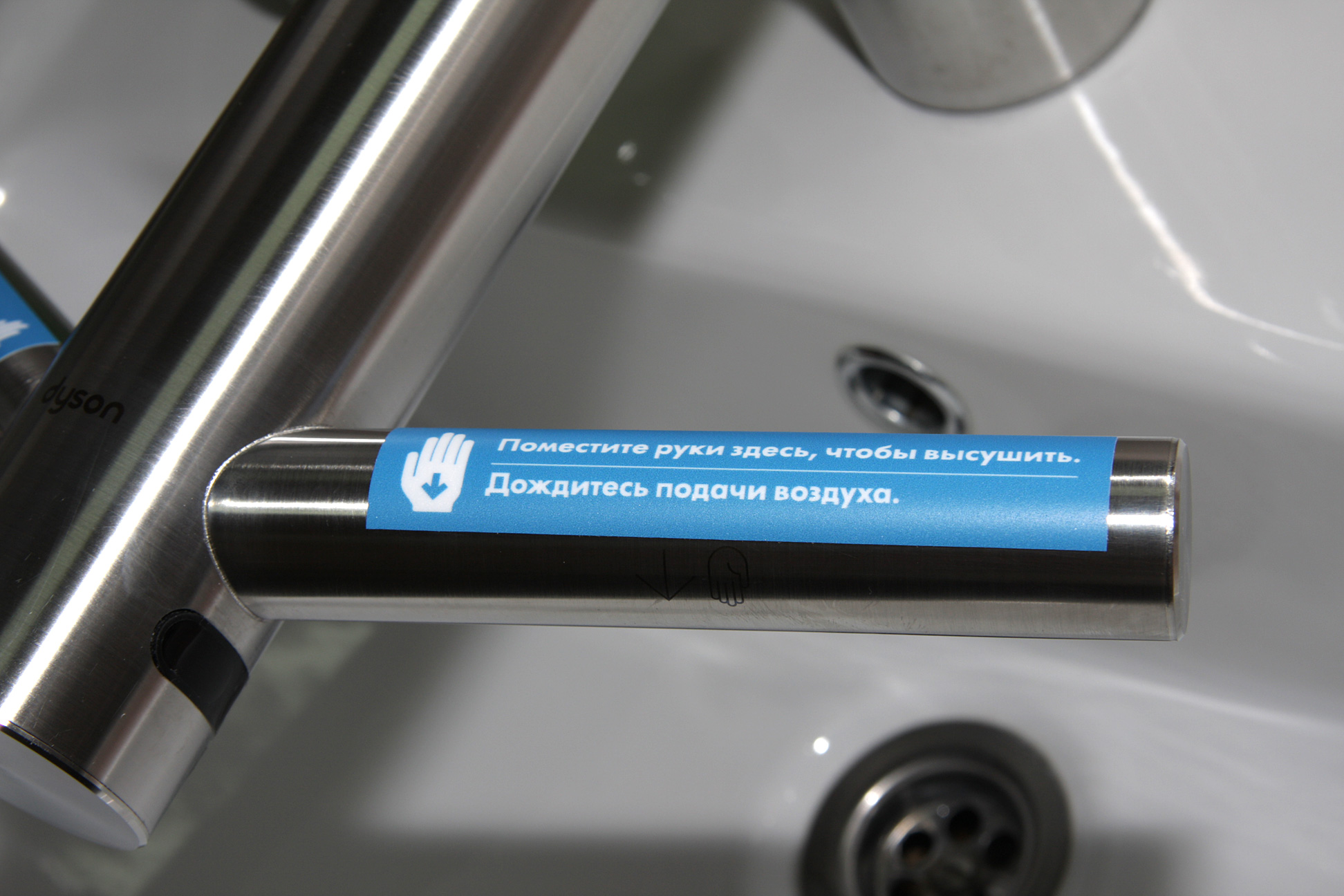

И узкие полоски, наклеиваемые непосредственно на воздуховоды смесителя.

Сушилка для рук Dyson Airblade Tap AB09. Наклейки

Тестирование

Ниже приведено официальное видео компании Dyson, показывающее, как нужно пользоваться сушилкой Airblade Tap.

Мы не совсем с ним согласны, так как при простом перемещении рук под струями воздуха вода долго остается в промежутках между пальцами. Лучше пальцами активно шевелить и растирать влагу тонким слоем, так руки сохнут гораздо быстрее. Однако и в этом случае для получения абсолютно сухих рук нужно затратить 16-17 секунд, что больше заявляемого производителем значения в 12 с.

Комментарий представителей Dyson: Первоначально высушивание требует приспособления и привычки. Если не тратить время на потирание рук одна об другую, а приспособиться (слегка растопыривать пальцы на руках, позволяя воздуху удалить влагу между пальцами и подстроиться под поток воздуха), то высушивание происходит за 11-12 секунд. Цифра 12 секунд получена при тестировании высушивания по протоколу NSF International P335.

Отметим, что автоматическое отключение подачи воздуха происходит через 30 с. Этого времени более чем достаточно для сушки рук тем способом, что на видео выше.

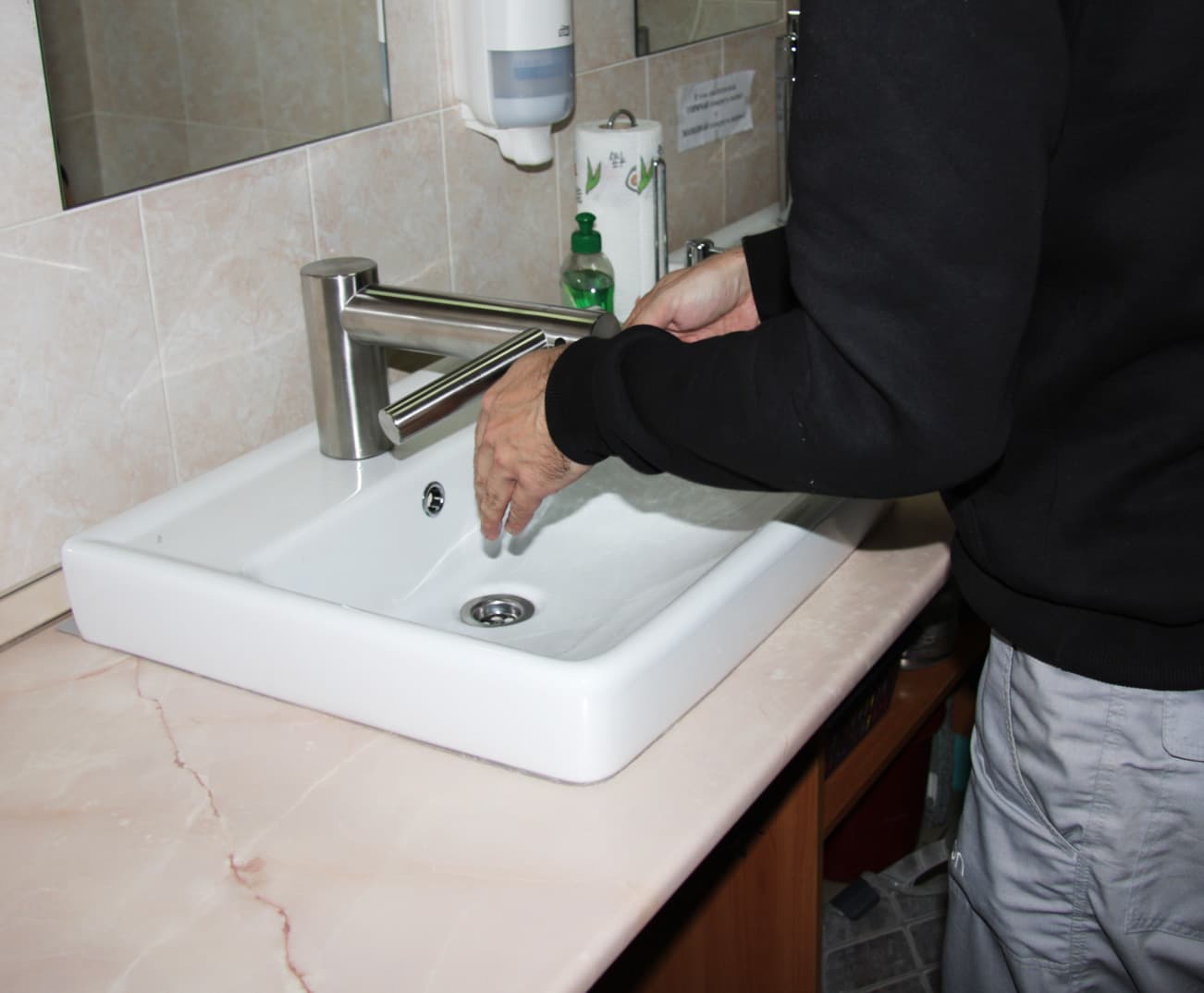

Поток воздуха от сушилки очень сильный, но брызги не попадают ни на одежду пользователя, ни на столешницу около раковины. Видимо, данное сочетание смесителя и раковины оказалось удачным. Вода, в том числе и с мыльной пеной, из раковины сливается очень быстро, небольшой задержки, привнесенной автоматикой сушилки, между отключением подачи вода и включением подачи воздуха хватает. Дозатор мыла мы разместили на бортике раковины, как показано на фотографии ниже.

Сушилка для рук Dyson Airblade Tap AB09. Наклейки

Производитель не рекомендует ставить дозатор в этой зоне во избежание ненужных срабатываний датчиков и включения подачи воздуха. Однако такое расположение дозатора оказалось удобным и практичным, так как вода с рук и случайные капли мыла подают в раковину, а не на столешницу. Напомним, что мыть руки желательно начинать с предварительного смачивания, и только потом их намыливать, то есть к дозатору тянутся уже очень мокрые руки.

Практика показала, что посетители туалета при наличии выбора между сушилкой Dyson Airblade Tap и одноразовыми бумажными полотенцами в большинстве случае отдают предпочтение все-таки полотенцам. Основными факторами, определяющими такое поведение, видимо, являются высокий уровень шума, создаваемый сушилкой, и то, что несмотря на высокую скорость высушивания рук под Airblade Tap, промокнуть руки парой полотенец выходит быстрее. Впрочем, практического смысла устанавливать в туалетах как сушилки, так и диспенсеры бумажных полотенец нет. Хотя иногда такое встречается, и там обычно полотенца просто отсутствуют.

Короткий видеоролик ниже наглядно демонстрирует некоторые описанные в статье моменты.

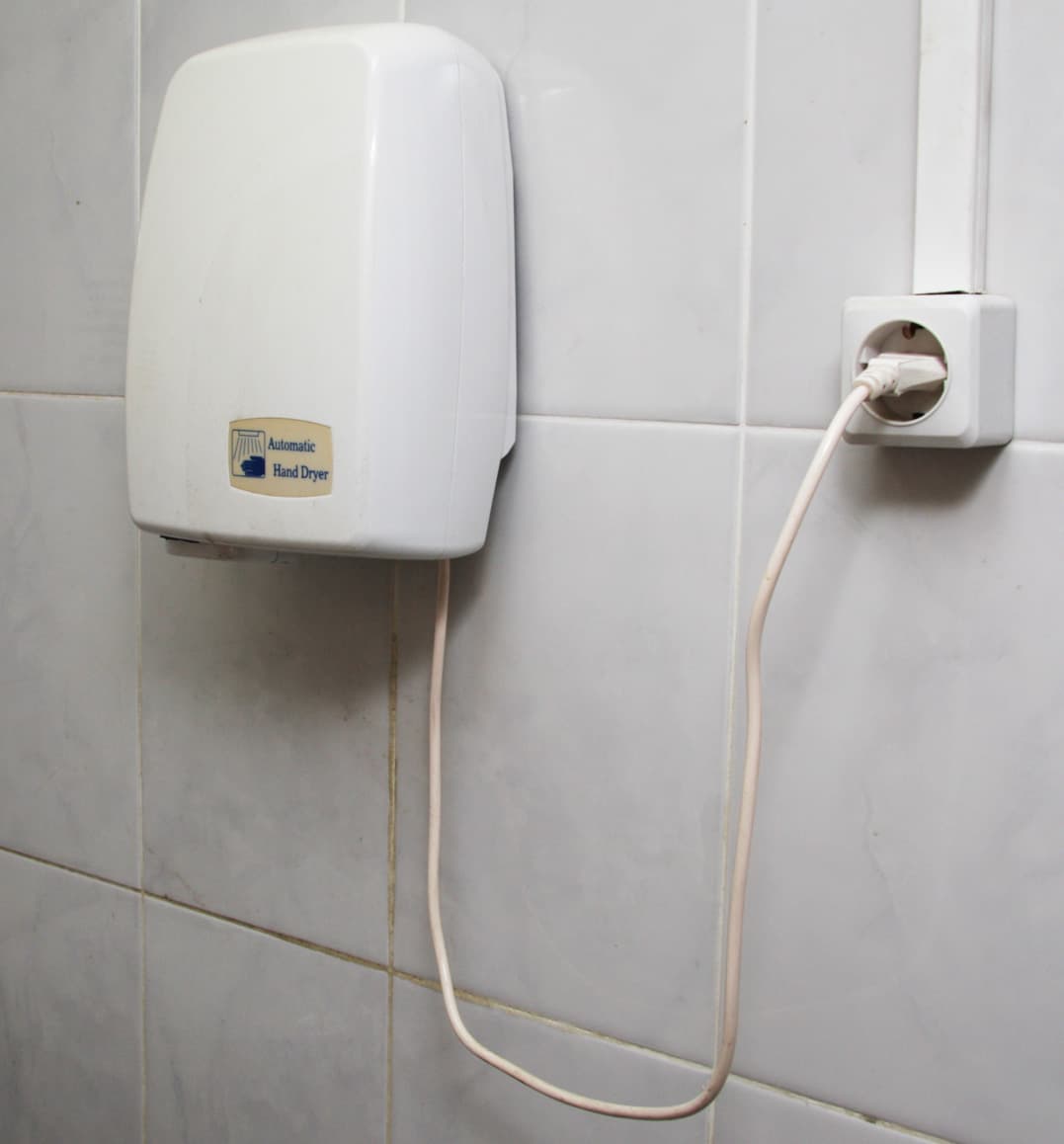

Сравним сушилку Dyson Airblade Tap с «обычной» сушилкой с горячим воздухом на выходе. В качестве последней будет выступать устройство, обнаруженное нами в одном из санузлов здания, в котором находится наш офис.

Сушилка обычная

ПараметрAirblade Tap AB09Сушилка обычная
Потребление в режиме ожидания0,6 Вт1,1 Вт
Потребление в режиме подачи воды4,8 Вт
Потребление в режиме сушки1600 Вт1200 Вт
Пусковой ток9,7 А6,9 А
Время высушивания рук16 с45 с
Уровень шума*91-94 дБ77 дБ
* Уровень шума измерялся на уровне ушей пользователя. Для Airblade Tap AB09 он варьируется в зависимости от расположения рук относительно щелей воздуховода.

Обычная сушилка работает гораздо тише, но сушит руки очень долго, мало у кого хватит терпения дождаться конца процесса, да и поток горячего воздуха от нее комфорта, особенно летом, не доставляет. Заметим, что сушилка Airblade Tap тоже немного нагревает воздух (видимо, при охлаждении мотора), но он все равно не такой горячий.

Сравним эксплуатационные расходы на сушилку Airblade Tap, сушилку обычную из таблицы выше и на пополнение запасов одноразовых бумажных полотенец. Будем исходить из приведенных выше результатов тестов, а также следующих исходных данных:

  • Срок эксплуатации 5 лет.
  • В среднем 500 высушиваний рук в день.
  • 1 бумажное полотенце стоит 0,33 .
  • На однократное высушивание рук требуется 2 полотенца.
  • Стоимость электроэнергии 5,38  за 1 кВт·ч.

Округлив до тысяч, получим, что эксплуатация Airblade Tap обойдется в 35 000 , сушилки обычной — в 74 000 , а на полотенца уйдут 602 000 . Даже с учетом высокой цены порядка 100 000  за Airblade Tap использовать эту сушилку в конечном итоге окажется выгоднее, чем бумажные полотенца. Обычная сушилка из-за явно более низкой первоначальной стоимости при указанных условиях обойдется в эксплуатации в меньшую сумму, чем Airblade Tap, но напомним, что сушит она долго и требует разделения зон мытья и высушивания рук.

Выводы

Практические и экономические соображения, почему стоит использовать сушилку серии Dyson Airblade Tap, изложены выше. Поделимся субъективными ощущениями. Сушилка выглядит стильно. Даже установленная в совершенно обыденном интерьере и на обычной раковине, конструкция из матово-блестящих цилиндров придает всему окружению современный вид в стиле «хай-тек». Мыть руки и сушить их прямо тут же над раковиной действительно удобно, а то, что сушилка находится в чистой зоне и выполнена, как и медицинские инструменты, из нержавеющей стали, создает ощущение повышенной стерильности и чистоты.

Достоинства:

  • Быстрое высушивание рук
  • Интеграция подачи воды и сушки в одном устройстве
  • Стильный и практичный дизайн
  • Бесконтактное управление подачей воды и воздуха
  • Подача очищенного воздуха
  • Простая установка
  • Подробная документация на русском языке

Недостатки:

  • Высокий уровень шума
  • Повышенные требования к используемой раковине

За внешний вид и конструкцию сушилка для рук Dyson Airblade Tap AB09 получает от нас редакционную награду за оригинальный дизайн:
Original Design - награда за оригинальный дизайн модели
